Чертежи кровати двуспальной: Двуспальная кровать своими руками чертежи и схемы

Содержание

Чертежи и советы по изготовлению двуспальной кровати из клееной фанеры

Чертежи и советы по изготовлению двуспальной кровати из клееной фанеры

Представляемый нами полный комплект чертежей позволяет изготовить двуспальную кровать своими руками в домашней мастерской. Материал изготовления – ламинированная фанера и брус, используемые способы крепления и расчетное положение несущих элементов позволяют делать кровать очень устойчивой и способной выдерживать статические нагрузки больших значений. Для изготовления вам понадобится простой набор электроинструментов. Желательно некоторые операции выполнять на стационарных деревообрабатывающих станках, но можно делать все и ручными инструментами.

Двуспальная кровать

Параметры кровати

Габаритные размеры подобраны с учетом стационарных размеров наиболее распространенных сегодня ортопедических матрасов длиной 2000 мм, шириной 1600 мм и высотой 200 мм.

Высота от пола до матраса 416 мм, этот параметр оговаривается в стандартах на мебель, мы решили его не изменять. Боковины с декоративными планками располагаются на одной высоте с матрасом, вы же можете сделать его сантиметров на пять выше – во время сна появится ощущение «защищенности».

Несущий каркас кровати для матраса изготовлен из обыкновенного соснового бруса 50×50 мм, для кровати вам понадобится примерно семь погонных метров бруса. Основа для матраса – фанера дешевых сортов, толщина в пределах 10 миллиметров, можно фанеру заменить деревянными рейками соответствующей длины или плитой ОСП.

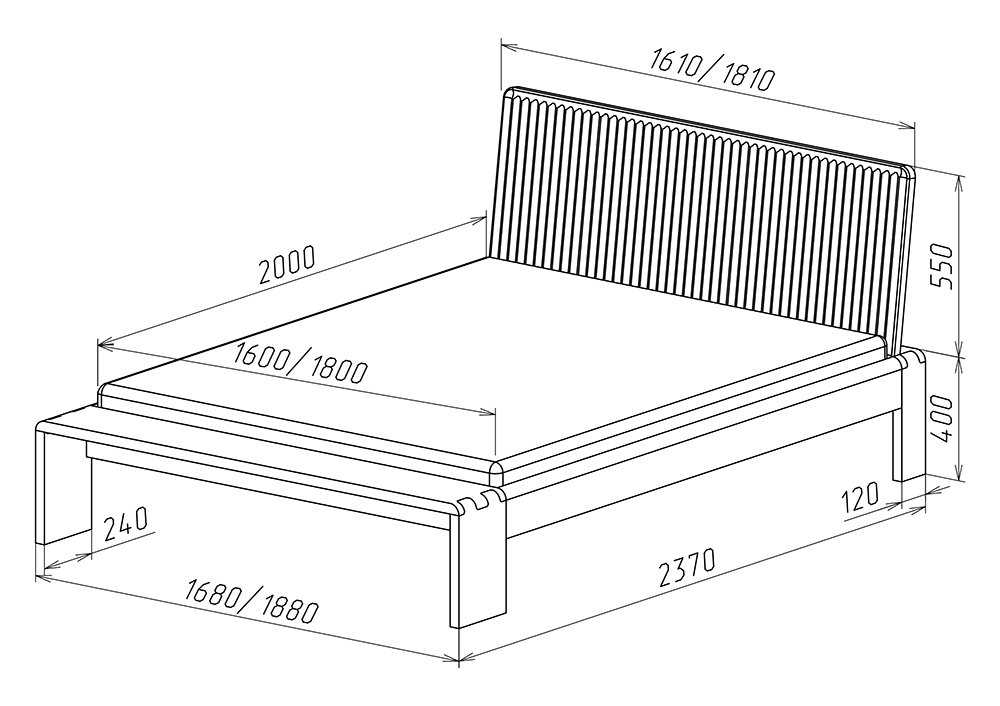

Вид сверху

Вид спереди

Вид сбоку

Размеры отдельных элементов двуспальной кровати

Изголовье (спинка задняя). Размеры 1632×650 мм, материал изготовления – ламинированная фанера толщиной 16 мм.
Изножье (спинка передняя). Размеры 1632×400 мм, изготавливается из ламинированной фанеры.
Две боковины (царги). Размеры 2000×200 мм.
Четыре стойки декора (две для изголовья и две для изножья) Для изголовья высота 670 мм, для изножья – 420 мм.
Декор для спинок кровати. Две шутки по 1632 мм длиной.
Брус каркаса, упор для срединного бруса и ножки для срединного бруса. Общая длина 6700 мм.
Основание под матрас. Мы уже упоминали, что под матрас можно ложить любые имеющиеся пиломатериалы, а не только листовую фанеру.

Для соединения между собой отдельных деталей кровати нужно иметь деревянные шкантики, конфирматы, минификсы, обыкновенные саморезы и заглушки. Кромки обрабатываются декоративной пластиковой или бумажной полосой, для усиления места соединения нужно пользоваться столярным клеем или клеем ПВА.

Изготовление деталей кровати

Изголовье. Материал изготовления – мебельная фанера. Во время составления чертежа располагайте ее таким образом, чтобы текстура ламината располагалась снизу вверх, никогда не располагайте ее поперек. Нижний край вырежьте полукругом, это придаст кострукции легкости. Полукруг сделать очень просто с использованием длинной веревки, карандаша и гвоздика. Точно такой же полукруг нужно вырезать и для изножья. На изголовье нужно закрепить брусок, который будет держать центральный брус, крепление выполняйте обыкновенными саморезами. Опорный брусок должен быть на расстоянии 150 мм от нижнего торца изголовья, длина бруска приблизительно 200 мм, располагайте его строго по центру детали. По бокам спинки нужно закрепить декоративные планки. У нас они квадратной формы, вы же можете сделать их точеными. Для этого придется точеные элементы распилить пополам, две половинки пойдут на две стороны. Крепление выполняйте шкантиками, используйте столярный клей. По верхнему торцу нужно установить другой декоративный профиль.
Можете его приобрести в специализированном магазине или выфрезеровать самостоятельно. Второй вариант по нашему мнению предпочтительнее, вы сами сможете выбрать для себя наиболее подходящий разрез профиля и установить оптимальные размеры. Верхний декоративный профиль также крепится на деревянных шкантиках с использованием клея. К боковинам изголовье можно закрепить при помощи конфирматов, отверстия нужно закрыть заглушками.

Изножье. Процесс изготовления ничем не отличается от процесса изготовления изголовье. Только не забывайте корректировать линейные размеры. Еще одно отличие – боковины следует крепить при помощи минификсов. Использование конфирматов нежелательно, это видимая часть кровати и очень желательно делать ее учетом требований государственных стандартов.

Спинка

Боковины (царги). Левая и правая боковины делаются в зеркальном отражении, вдоль царг на саморезах закрепите бруски 50×50, на них будет упираться несущий конструктивный элемент матраса. К изножью царга фиксируется минификсами, к изголовью крепится конфирматами. Для увеличения несущих характеристик соединения усиливайте шкантиками, диаметр шкантиков 8 мм, садите их на клей. Правила установки конфирматов стандартные, будьте крайне внимательны во время проведения разметки. Помните, что листовая фанера «не позволяет» исправлять ошибки, даже после небольших неточностей приходится полностью переделывать соединение. Верхний кант нужно обработать декоративным профилем, крепите его шкантиками. Нижний край можно обработать декоративной пластиковой полосой. Если вам лень ее клеить – можете нижний край оставить и так, только хорошо его зашлифуйте.

Царга

Как собирать кровать

Спинки и царги являются основанием каркаса, начинать сборку кровати нужно именно с них. Сделайте разметку мест соединений, просверлите отверстия, диаметр и количество отверстий зависит от выбранного способа соединения.

Прикрепите сначала боковины к изголовью, затем можно фиксировать к ним изножье. Соберите центральный несущий брус кровати, прикрутите к нему подножки и установите на горизонтальные опоры спинок. Можете фиксировать саморезами с опорами, а можете оставить в свободном положении.

Положите основу под матрас. Мы рекомендуем использовать обыкновенные деревянные рейки, длина их на 2÷3 мм меньше, чем ширина кровати по внутренним поверхностям. Расстояние между рейками 15÷20 сантиметров, толщина реек 1,5÷2,0 см. если нет реек – используйте листовую фанеру или плиты ОСП. В сплошном основании под матрас желательно просверлить вентиляционные отверстия, располагайте их на одинаковом расстоянии в шахматном порядке.

← Изготавливаем кухонный шкаф из досок Двухдверный шкаф-купе для прихожей из фанеры. Вариант 1 →

Также советуем почитать

13. 11.2015 → Кровати, диваны

Небольшой компактный диван из фанеры для дачи

Существует множество проектов диванов, мы предлагаем один из самых простых. Такую мебель можно использовать на дачах, которые довольно редко посещаются, сделать диван не трудно, а по удобству он ничем не отличается от стандартных.

14.11.2015 → Кровати, диваны

Процесс изготовления двухъярусной детской кроватки своими руками

Кроватка отлично подходит для небольших городских квартир, для изготовления понадобится совсем немного материалов. Потери времени зависят от вашего умения и наличия деревообрабатывающих станков и инструментов.

16.11.2015 → Кровати, диваны

Кровать из досок для двух человек – алгоритм изготовления

Изготовить настоящую двуспальную кровать мечтает много умельцев, да не многие берутся за это дело, боятся сложностей. В этой статье мы попытаемся их убедить, что не все так страшно, что эти работы можно выполнить самостоятельно.

21.11.2015 → Кровати, диваны

Простой диван из досок и фанеры или ОСП

Мы предлагаем вам одну из простейших моделей изготовления мягкого дивана из досок и фанеры или плит ОСП. Все работы можно закончить за один рабочий день, нужно минимум материала – главные преимущества конструкции дивана.

Двуспальная кровать из дерева своими руками: фото, видео, чертежи

Цены на мебель сегодня заставляют задуматься, а нужно ли столько платить за то, что при желании можно сделать своими руками. В первую очередь это касается несложных шкафчиков, кресел и кровати. На сооружении последней остановимся более подробно. Для того чтобы самостоятельно сделать двуспальную кровать из дерева не нужно выдумывать что-то замысловатое. Первый раз можно создать самый простой вариант, который в будущем можно будет украсить различными декоративными элементами.

Всем известно, что кровать состоит из двух боковых стенок, передней и задней стенки, а также реек, брусьев и ножек, которые находятся внутри конструкции. Учитывая это для работы необходимо подготовить следующие материалы:

2 доски для боковых стенок размером 2,5х0,3 метра и толщиной 2 сантиметра;
3 доски для передней и задней стенки, а также изголовья размером 2х0,3 метра и толщиной 2 сантиметра;
5 брусьев длиной 2 метра, шириной и толщиной по 4 сантиметра;
примерно 30 реек длиной 1,5 метра, шириной 4 сантиметра и толщиной 2 сантиметра;
клей;
саморезы;
лак;
морилку.

Что касается инструментов, для сооружения двуспальной кровати могут понадобиться:

Очередность проведения работ

В зависимости то того, какой матрас будет использоваться, измеряются внутренние размеры рамы. Стоит отметить, что размеры матраса и рамы должны быть одинаковыми. Зная все величины можно переходить к разметке и распиливанию досок. Если нет опыта подобной работы, необходимо использовать готовые чертежи или посмотреть представленное видео. Линии распила необходимо отмечать резаком, используя линейку или строительный уровень. Чтобы все детали вышли одинаковыми сначала нужно выпилить одну, а затем использовать ее как пример (см. фото). Мастера рекомендуют дерево обрабатывать наждачной бумагой, что позволит сделать поверхность идеально ровной и избавит ее от имеющихся дефектов.

Итак, для того чтобы сделать своими руками двуспальную кровать из дерева необходимо:

Переднюю и заднюю стенку, после того как они были подогнаны под выбранные размеры, разделить на три ровные части.
От верха заготовки отмерить примерно 11 сантиметров, после чего в отмеченных местах присоединить опорные брусья.
От верха боковых стенок отмерить 7 сантиметров, после чего провести на этом уровне по всей длине доски ровную линию.
На линии прикрепить опорный брус длиной 1,92 метра, делая отступ от краев по 6 сантиметров. Саморезы при этом монтируются с внутренней стороны двуспальной кровати. При этом нужно правильно выбрать их длину, чтобы они случайно не пробили дерево насквозь.
К боковинам, отступая от краев 2 сантиметра, прикрутить вертикальные отрезки брусьев.
К передней стенке прикрепить при помощи клея еще одну доску, которая будет служить изголовьем. Делать это необходимо особенно тщательно, чтобы доски находились в одной плоскости (см. чертежи).
Внешнюю сторону изголовья укрепить тремя рейками, которые можно закрепить при помощи саморезов или клея.
При желании углы изголовья скруглить или придать им любую другую форму – все будет зависеть от фантазии (см. фото). Сделать это можно будет при помощи электрического лобзика.
Покрыть получившиеся конструкции морилкой, после чего использовать бесцветный лак.
Отдельные детали собрать в единое целое. Для скручивания отдельных элементов между собой необходимо использовать саморезы.
К несущей конструкции, отступив по 2 сантиметра от передней и задней стенки, прикрепить рейки с шагом 4 сантиметра. На получившейся раме будет лежать матрас. Высота кровати с учетом высоты матраса будет составлять примерно 0,5 метра или чуть больше.

Получившаяся двуспальная кровать из дерева прекрасно впишется в любой интерьер спальни. При желании ее можно покрасить в любой понравившийся цвет, а также украсить любыми декоративными элементами. Чтобы сделать изголовье двуспальной кровати из дерева мягким достаточно приложить к нему поролон, после чего покрыть любой понравившейся тканью. Ткань с другой стороны изголовья прикрепляется при помощи клея или степлера.

Изготовление матраса

Своими руками можно сделать не только удобную двуспальную кровать, но и матрас. На матрасе экономить не рекомендуется никогда, ведь от его удобства будет зависеть здоровье позвоночника. Если для создания матраса использовать однослойный латекс или поролон, он уже очень скоро начнет проминаться в наиболее используемых местах, даже его толщина будет составлять сантиметров 20. Лучшим вариантом станет двухслойная набивка.

В двуслойном матрасе слои делаются своими руками толщиной не менее 13 сантиметров. Нижний слой при этом должен иметь меньшую плотность, а верхний – большую. Заготовки для формирования слоев можно купить в любом специализированном магазине. Размеры поролона должны совпадать с размерами матраса и с размерами кровати. Так, в данном случае они должны быть 2х1,5 метра. Отдельные слои должны отделяться друг от друга, а сверху покрываться наматрасником, который можно сделать либо пуговичным, либо оформить продольной строчкой (см. фото).

План двуспальной кровати

Спецификация

Спецификация ниже предполагает, что все пиломатериалы хорошего качества. Вы должны купить дополнительную древесину иметь возможность отбрасывать куски с дефектами, так как строительные пиломатериалы часто полны некрасивых дефекты. Как правило, лучше всего покупать более широкие куски пиломатериала и распиливать их на более узкие куски.

Таким образом, вы получаете древесину более высокого качества, так как меньшие куски пиломатериала вырезаются из самые маленькие деревья и склонны к короблению.

Деталь	Количество	Используется для
2×8 x 8 футов	2 *	Боковые поручни
2×8 x 12 футов	1 *	Нижняя горизонтальная часть для изголовья и изножья.
2×3 x 8′	3 *	Для изготовления стоек
2×10 x 8 футов	3 *	Для горизонтального верха изголовья и горизонтального изножья
2×2 x 8 футов	2	Опоры для ламелей на боковых поручнях
2×4 x 12 футов	6	Для ламелей (вырезать по две рейки из каждой)
Дюбель 3/4″	6 футов	Для вырезания дюбелей. Купите достаточно длины, чтобы получить 6 футов
Шуруп по дереву 2,5″ #10	24	Для крепления боковых поручней
Шуруп по дереву 2,5″ #10	10	Для привинчивания ламелей к боковым рейкам
Клей для дерева	100 мл	Не менее 100 мл клея для дерева.

* Может быть лучше купить шесть 2x10x8′ частей, отмеченных звездочкой, и вырезать из них детали подходящего размера.

Обзор

Сечение

Обратите внимание, как планки упираются в выступ на внутренней стороне боковых поручней.

Шпунт на конце ламелей гарантирует, что ламели не будут занимать слишком много высоты.

Изголовье

Отверстия под дюбеля лучше всего просверлить, зажав горизонталь и столб вместе, и просверлить отверстие через обе детали сразу снаружи, как показано ниже.

Подножка

Подножка почти такая же, как изголовье, только короче. Если вы предпочитаете придерживаться их ноги от края кровати, оставьте верхнюю горизонтальную часть и сделайте столбы длиной всего 18 дюймов.

Рейка для кровати

Поручень кровати имеет ряд блоков на выступе для поддержки планок. Назначение этих блоков чтобы планки не скользили.

Лучше всего приклеить и прикрутить опорную рейку 1,5 «х 1,5» для планок к основной части рейки, чтобы убедитесь, что он надежно закреплен.

Планки

Вырежьте рейки из бруса 2х4. Сделайте 12 планок, каждая длиной 53,75 дюйма.

Окончательная сборка

Каркасы кроватей спроектированы таким образом, чтобы их можно было разобрать для перемещения. Откручивание боковых поручней для перемещения этой кровати.

Планки помещаются между поручнями кровати и удерживаются на месте только под действием силы тяжести. блоки на поручнях кровати предотвращают их скольжение.

Вы также можете скачать модель Sketchup этого плана кровати .

Старая 2D-версия этого плана
