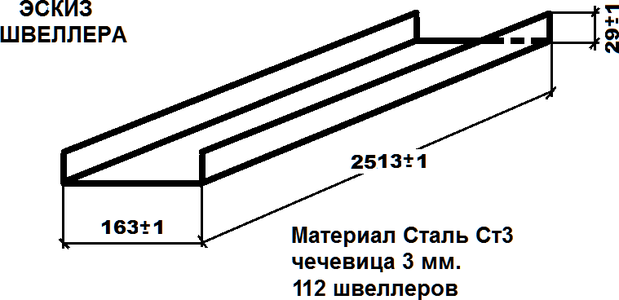

Чертеж швеллера
При подготовке конструкторских документов для передачи их в производство, в число которых входят рабочие и сборочные чертежи, возникает необходимость в употреблении разного рода слов для того чтобы нанести запись в наименовании которое должно быть по возможности кратким и отражать суть содержимого графического поля документа.
Швеллер является одним из таких слов, которым обозначаются чертежи в наименовании. Слово швеллер заимствовано от немецкого слова «Schweller» и имеет аналогичное значение применительно к употреблению. Как правило, швеллер это изделие П-образной формы, изготавливаемое промышленным способом на специальном оборудовании. При их производстве применяются гибочные технологические операции и прокатка металла.
Наименование
Швеллер
Формат файла
*.dwg
Файл архива
*.rar
Размер файла
35,8 кб
Скачать
Бесплатно
В зависимости от того метода который избирается для производства таких востребованных изделий как стальной швеллер, их можно разделить отнести к специальным профилям для машиностроения и вагоностроения, горячекатаным, гнутым равнополочным и не равнополочным.
Помимо обычной стали для швеллеров могут быть использованы легированные стали, а так же алюминиевые сплавы.
Швеллеры получили широкое применение в различных сферах промышленности и индустрии строительства. Наиболее актуально их использование с целью улучшения параметров устойчивости, жесткости конструкций при одновременном снижении их веса. Обладая сравнительно небольшой массой, швеллеры имеют повышенные показатели жесткости на изгиб и неплохие – на кручение. Детали достаточно устойчивы к продольным нагрузкам, что также входит в перечень их положительных технических характеристик.
Самым распространенным вариантом применения швеллеров являются всевозможные строительные конструкции. С использованием обозначенной детали осуществляется обустройство кровли, перекрытий. Швеллер также востребован в роли составляющей перегородок и стен в силу своих технических параметров. Зачастую швеллеры применяют для создания лестниц разного вида, обустройства некоторых видов фундаментов.
Швеллеры востребованы в процессе возведения быстровозводимых зданий и сооружений с облегченной конструкцией. В особенности это касается различных торговых павильонов. За счет боковых полок упрощается организация резьбовых креплений, вследствие чего сокращаются затраты денежных средств и времени на монтаж конструкций на основе предварительно подготовленных компонентов прямо на стройплощадках.
Актуально использование швеллеров для производства опор различного типа, а также обустройства несущих конструкций, возведения сооружений промышленного и инженерного назначения с большими пролетами, мостов. Подобные профильные изделия применимы и в сфере автомобилестроения в качестве рам грузовиков – здесь актуально использование гнутых швеллеров.
Конструкции на базе швеллеров могут использоваться как рамы пассажирских и грузовых вагонов в железнодорожной индустрии. В этом случае подходят изделия особой конструкции, именуемые специальными «вагонными швеллерами».
Швеллер применяется в качестве составных деталей при возведении крупных логистических комплексов. В этом случае швеллера входит в состав стеллажей, полок разного вида, является компонентом подъемно-транспортного оснащения. Если говорить о торговых центрах и супермаркетах, здесь тоже востребованы швеллеры. В крупных торговых точках и розничных предприятиях также практически повсеместно встречаются конструкции, изготовленные для размещения товаров, основой которых являются, как правило, швеллеры.
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ ПРАВИЛА ВЫПОЛНЕНИЯ ЧЕРТЕЖЕЙ РАЗЛИЧНЫХ ИЗДЕЛИЙ ПРАВИЛА ВЫПОЛНЕНИЯ ЧЕРТЕЖЕЙ ГОСТ 2.
МОСКВА — 1998
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
Утвержден Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР в декабре 1967 г. Срок введения установлен с 01.01.71 * Переиздание (май
1998 г. 1. Настоящий стандарт устанавливает правила выполнения чертежей металлических конструкций (металлоконструкций), изготовляемых на машиностроительных предприятиях всех отраслей промышленности. Стандарт соответствует CT СЭВ 209-75 и CT СЭВ 366-76. (Измененная редакция, Изм. № 1). 2. Чертежи металлоконструкций должны быть выполнены в соответствии с требованиями стандартов Единой системы конструкторской документации и настоящего стандарта. 3. В случае расположения на чертежах металлоконструкций: вида сверху в проекционной связи — над главным видом; вида снизу — под главным видом; вида справа — справа от главного вида; вида слева — слева от главного вида; каждый вид (кроме главного) обозначают прописной буквой, а направление взгляда указывают стрелкой, обозначенной соответствующей буквой (черт. 1). Черт. 4. На чертежах металлоконструкций допускается указывать размеры без предельных отклонений. Предельные отклонения этих размеров оговаривают в технических требованиях. Для изделий индивидуального производства допускается предельные отклонения оговаривать в нормативно-технических документах, при этом на сборочном чертеже помещают ссылку на эти документы. 5. Скосы на чертеже указывают линейными размерами (черт. 2). Черт. 2 6. При необходимости на чертежах металлоконструкций наносят геометрическую схему, которую вычерчивают сплошными основными линиями в непосредственной близости от соответствующего вида (черт. 3 — 6). Для симметричной конструкции рекомендуется вычерчивать схему половины конструкции. 7. В геометрических схемах металлоконструкций размеры
расстояний между точками пересечения осевых линий (линий центров тяжести
поперечных сечений) стержней наносят над линиями схемы без выносных и размерных
линий (черт. Черт. 3 8. При необходимости на геометрическую схему, кроме размеров, наносят расчетные усилия с соответствующими знаками. Усилия указывают под линиями схемы (черт. 4). Черт. 4 Принятую единицу измерений усилий указывают в технических требованиях. 9. Если одновременное нанесение размеров и усилий в схемах симметричных конструкций затрудняет чтение схемы, то ее вычерчивают полностью, при этом размеры наносят на одной половине схемы, а усилия — на другой (черт. 5). Черт. 5 10. На геометрической схеме могут быть нанесены величины строительного подъема без выносных и размерных линий (черт. 6). Черт. 6 11. При отсутствии на чертеже геометрической схемы
допускается направление наклонных линий в элементах связей обозначать
треугольником, стороны которого должны быть параллельны соответствующим линиям. 12. В проектных чертежах допускается условное обозначение и размеры профиля материала указывать на изображении (черт. 8). Черт. 7 Черт. 8 Данные о профилях наносят параллельно изображениям деталей. Допускается наносить эти данные на полках линий-выносок. Условные обозначения профилей проката приведены в рекомендуемом приложении. Размеры профиля или его номер (согласно соответствующим стандартам) и длину детали наносят рядом с условным обозначением, справа от него. Количество примененных деталей в изображенном на чертеже изделии указывают рядом с размерами детали через тире. Для обозначения сечений элементов, состоящих из нескольких
одинаковых профилей, перед условным обозначением указывают количество таких
профилей, например: 2-6×70-1200-6 шт. (Измененная редакция, Изм. № 1). 13. На чертежах, на которых профиль материала указан в соответствии с черт. 8, помещают таблицу, в которой приводят обозначения материалов по соответствующим стандартам и общее количество (массу и длину) материала по каждому применяемому профилю. Перечень применяемых материалов
Примечание. Рекомендуемое
(Измененная редакция, Изм. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
410-68
) с Изменением № 1, утвержденным в феврале 1978 г. (ИУС 3-78).
Треугольник располагают в непосредственной близости от этих элементов (черт. 7).
Размеры граф таблицы не регламентируются.
