Кровать двуспальная своими руками: технология

Содержание

1. Как делаются кровати двуспальные?
2. Материалы для работ
3. Подготовительный этап работы
4. Как определить размеры кровати?
5. Элементы конструкции: технология изготовления
6. Как изготавливается спинка?
7. Как сделать царги и лонжерон?
8. Как собрать кровать?

Сегодня достаточно часто люди пытаются своими руками изготавливать двуспальные кровати. Если все сделать правильно, то можно сэкономить немалое количество денежных средств.

Двуспальную кровать можно сделать из материалов нескольких видов: МДФ, ламинированные ДСП, металл или дерево.

Двуспальная кровать своими руками может быть изготовлена приблизительно за 10 дней. Связано это с необходимостью делать технологические перерывы.

Кровать своими руками будет изготавливаться из экологически чистых материалов. Для крепления элементов конструкции будет использоваться клей ПВА, который является безвредным.

Как делаются кровати двуспальные?

Будет рассмотрен пример изготовления конструкции, в которой нет видимых соединений.

Материалы для работ

Нужны будут такие элементы:

Схема двуспальной кровати с размерами.

1. Нагели.
2. ПВА-клей.
3. Саморезы.
4. Брус.
5. Фанерные листы.
6. Гвозди.
7. Стальные уголки.
8. Схема кровати.

Внешние элементы двуспальной кровати изготавливаются из МДФ толщиной 2-3 см. Можно использовать и ламинат, но рекомендуется применить МДФ, потому что ее не надо будет ламинировать, в результате чего можно обойтись без токсичного нитроклея. Внутренние элементы можно изготовить из дерева или фанерных листов толщиной 1-2 см.

Заготовки МДФ рекомендуется заказывать в любом цехе мебели. Самим листы по розничным ценам лучше не покупать, потому что понадобится потратить большее количество денежных средств. На мебельном цехе смогут распилить и точно в размер и закромковать все элементы. Толщина кромкования должна быть примерно 0,5-2 мм.

Из пиломатериалов нужно будет приобрести:

Схема лежака двуспальной кровати с размерами.

1. 8 м бруса сечением 5х5 см.
2. Несколько досок 3х10 см длиной 2 м.
3. 10-20 досок 2х10 см длиной по 1,5 м.

Все пиломатериалы должны быть обрезными. Порода дерева подходит любая. Самим понадобится лишь распилить в размер доски и выбрать пазы.

Если планируется изготовить кровать своими руками с ящиками, то надо будет купить и листы ДСП. В данном случае можно использовать любые бюджетные варианты.

Понадобится подобрать и крепежные элементы. В такой конструкции не будут использоваться дорогостоящие элементы крепежа.

Будет нужен такой крепеж:

1. Большое количество саморезов 6 мм.
2. Гвозди 6-7 см.
3. Уголки с ребрами жесткости из стали.

Все соединения будут производиться с проклеиванием, потому рекомендуется приобретать фосфатированные саморезы.

На гладкие крепежные элементы ПВА-клей будет ложиться хуже.

Важно обратить внимание на уголки. Ребра жесткости должны иметь большую ширину. Основания сгибов должны быть гладкими. Если присутствуют заусенцы, то это говорит о том, что металл был сырой и пережженный впоследствии. Подобные уголки могут начать трескаться через некоторое время.

Подготовительный этап работы

На плоские основания надо будет зигзагом наносить клей, после чего распределять его зубчатым шпателем. После этого нужно выдержать клей до жидкого отлипа (примерно 5-10 минут). В конце детали следует собрать в узел и стянуть крепежом из металла, используя клей.

Под саморезы понадобится предварительно просверлить отверстия. Глубина отверстий равна 2/3 длины самонарезающего винта. Чтобы обеспечить точное сопряжение проемов в сборных узлах, соединяемые элементы надо временно скрепить струбцинами.

В отверстия нужно подпустить небольшое количество полимерной эмульсии на воде. После того как она впитается, надо тонкой палкой изнутри промазать ПВА.

На основания наносится клей, сжимаются детали струбцинами и вгоняются саморезы. Не нужно наносить клей на резьбу — при заворачивании он будет выдавливаться по резьбе наружу. В отверстии клеящий раствор загонит в дерево саморез. Струбцины понадобится демонтировать через 24 часа после сборки.

Необходимые инструменты для сборки кровати.

Следует отметить, что полимерная эмульсия на воде продается только в больших упаковках. Для кровати будет нужно всего 1-1,5 стакана. Чтобы не покупать эмульсию, можно развести ПВА-клей водой 1 к 4. Готовить нужно мелкие порции, потому что самодельная эмульсия не сможет храниться даже в закрытой упаковке.

Для гвоздей сверлить ничего не надо: детали склеиваются в струбцинах, после чего закрепляются гвоздями. Следует знать нюансы:

1. Гвозди должны иметь кольцевую насечку.
2. Вбивать гвозди надо через 14-16 часов после склеивания элементов, не снимая зажим.

Как определить размеры кровати?

Рекомендуется делать длину кровати 2 м и ширину 1,6 м. Если есть желание, их можно увеличить до 2,4х2 м. Если надо сделать кровать еще больших размеров, то это можно выполнить только с помощью специальных материалов и технологических приемов.

Высота основания ложа конструкции составляет 35-50 см. Все зависит от роста и особенностей владельца.

Высоту кровати можно распределить следующим образом: 18-30 см матрац, 15-20 см — царги, все остальное — пространство под кроватью. Если оно будет близким к 0, то кровать с ящиками изготовить не получится. Рекомендуется делать подкроватное пространство высотой 8 см или более, чтобы конструкция вентилировалась снизу.

Достаточно большое количество денег нужно будет потратить на матрац. Из-за него могут появиться проблемы в процессе самостоятельного строительства кровати.

Если делать ложе своими руками, то рекомендуется приобрести дорогой матрац.

Его можно сделать и самому, но он подойдет лишь для людей старше 25 лет, у которых уже не будут расти кости.

Элементы конструкции: технология изготовления

При взгляде снаружи кровать является рамой прямоугольной формы из изголовья, изножья и боковых элементов (царг). Внутри будет располагаться несущая рама из бруса. Если планируется изготовить кровать большой ширины, то надо установить дополнительные элементы жесткости — лонжероны. Рама из бруса накрывается досками или фанерными листами, в результате чего образуется лежак. В нем должны быть проемы для вентиляции.

Как изготавливается спинка?

Схема сборки изголовья кровати.

Поперечный брус 5х5 см закрепляется клеящим раствором и саморезами. В центре делаются вырезы под усы лонжерона. Расстояние между краями вырезов составляет 4-5 см. Все зависит от того, какие обрезки будут использоваться для связи жесткости лонжерона.

Толщина спинки должна быть 2,5-4 см. Она собирается переклейкой из двух щитов по 2 см толщиной. В щитах доски должны располагаться перпендикулярно друг другу. После нанесения клея надо просушить конструкцию примерно 1 неделю. Сушить нужно под распределенным по всему основанию грузом весом минимум 80 кг. В качестве краски следует использовать морилку или протраву.

Длина первого бруса будет зависеть от размеров и метода установки матраца. Если его планируется укладывать в ложемент, то длина равна ширине матраца плюс 7-9 мм. Ширину спинки для изголовья можно делать любой. Ширина изножья равна ширине матраца и двойной толщине царг. Если изножье будет уширено, то оно ухудшит удобство конструкции. Если есть желание, можно сделать изножье высоким.

Ножки устанавливать необязательно. Если хочется их установить, то их надо подставить под углы рамы из бруса, используя клей.

Как сделать царги и лонжерон?

Схема сборки двуспальной кровати.

Конструкция царги является балкой Т-образной формы из бруска 50 мм и доски 30-40 мм. Во время сборки конструкции используется клеящий раствор, крепление производится саморезами. Длина бруска и доски должна быть одинаковой. Для досок царг можно не производить распиловку у мебельщиков. Подойдут обрезные доски шириной 15-20 см. Их надо будет заранее покрасить морилкой. Изнутри лучше не производить покраску, чтобы кровать могла дышать.

Есть два варианта размещения бруса по высоте. Если матрац находится в ложементе, отступ верха бруска от верха доски должен быть 50-70 мм. Если матрац расположен на лежаке, то отступ от верхней части доски должен быть равен толщине настила.

Отверстия под фиксаторы надо делать в основании лежака. Чтобы обеспечить надежное соединение, нужно сделать 4 проема по углам и 2 между элементами лонжерона. Фиксаторы для матраца в ложементе делать не нужно. В большинстве случаев в кровати устанавливается 3 лонжерона из досок 4х10 см. Вставки жесткости между полочками изготавливаются из ненужных элементов доски или бруска от рамы. Их будет примерно 5-6 по длине лонжерона. Верх полочек лонжерона и брусков рамы должны образовать единую плоскость.

Собирать лонжерон нужно с помощью гвоздей и клеящей смеси. На каждую из вставок устанавливается 4 гвоздя.

Как собрать кровать?

Спинки устанавливаются вертикально, после чего подпираются табуретками. Далее накладываются царги и проверяется прямоугольность рамы уровнем. Сборка обматывается веревкой, после чего еще раз проверяются диагонали и ровняется рама.

Далее размечаются места под нагели, которые будут соединять доски царг со спинками. Изнутри прочерчиваются линии.

Далее снимаются царги и сверлятся отверстия в торцевых частях досок. Торцы намазываются краской, раздвигаются спинки, царги вкладываются на места, после чего спинки плотно сжимаются.

Далее проделываются отверстия в спинках и собирается основание со склеиванием бруса. После установки рамы ее обязательно нужно просушить.

Лежак можно соединить с рамой при помощи клеящей смеси и гвоздей. Матрац устанавливается в последнюю очередь, через 24-48 часов.

Кровать изготовить самому легко, если знать технологию изготовления и иметь все необходимые материалы.

Делаем кровать из ДСП своими руками: процесс изготовления

На сегодняшний день в магазинах достаточно полный ассортимент кроватей, есть простые и строгие, с изысканной резьбой, ковкой, с различными дополнительными функциями. Но бывает так, что не находится нужной модели, или хочется свою индивидуальную кровать. Чаще всего конечно встает вопрос, о соотношении цена-качество, где на хорошую кровать стоимость завышена, а более дешевые проигрывают в качестве. В этом случае можно собрать кровать из дсп своими руками.

Хочется свою индивидуальную кровать.

Существуют специальные сверла, но можно обойтись и обычным.

Содержание

• 1 Преимущества создания своими руками
• 2 Определяемся с дизайном и конструкцией
• 3 Необходимые материалы
• 4 Необходимые инструменты
• 5 Процесс изготовления: пошаговая инструкция
• 6 ВИДЕО: Кровать своими руками из дсп. Деталировка

Преимущества создания своими руками

Чтобы окончательно убедится в правильности принятого решения, можно выделить главные плюсы самостоятельного изготовления мебели:

• Уверенность в качестве на изготовленную мебель;
• проект полностью индивидуальный, заточенный под личные особенности и привычки;
• воплощение любого дизайна, цвета;
• материал выбирается самостоятельно, это позволит выбрать недорогие детали;
• стоимость на полностью сделанную кровать будет гораздо меньше, чем в магазине;
• личностный рост, повышение самооценки, ведь не каждый знает, как сделать кровать своими руками из дсп.

Можно собрать кровать из дсп своими руками.

Плюсов, стоит заметить, достаточно. Главное выкроить время на проектирование чертежа и собрать кровать.

Проект полностью индивидуальный, заточенный под личные особенности и привычки.

Скрепить металлическими уголками материал изголовья и боковых царг.

Определяемся с дизайном и конструкцией

Прежде, чем будем приниматься за работу, нужно тщательно продумать чертеж кровати из дсп своими руками. В первую очередь следует определить размеры. Длину определить не сложно, нужно добавить 15-20 см к росту того, кто будет использовать спальную мебель. Ширину будем рассчитывать исходя из количества человек и их телосложения. Семейным парам следует предусмотреть размеры больше, дети любят приходить к родителям в кровать.

Материал выбирается самостоятельно, это позволит выбрать недорогие детали.

В чертеже обязательно предусмотреть место под матрас. Чтобы спальную мебель было удобно заправлять, нужно оставить примерно полтора сантиметра с каждой стороны. Размеры на кровать с длиной 200см ранжируются следующим образом:

• 80-120 односпальная;
• 120-140 полутороспальная;
• 140-180 двуспальная;
• 180-220 семейная;
• от 220 трехспальная.

Прежде, чем будем приниматься за работу, нужно тщательно продумать чертеж кровати из дсп своими руками.

По желанию дощечки можно заменить на сплошной щит под матрас.

Иногда размеры на кровать определяет имеющийся в наличии матрас. Здесь выбирать материал по длине и ширине будем на 50мм больше, чем матрас.

В первую очередь следует определить размеры.

В продаже часто встречаются модели с подъемным механизмом или ящиками. Если хочется сделать кровать с местами хранения, лучше остановить выбор на ящиках. Это проще, и материал выйдет дешевле.

В чертеже обязательно предусмотреть место под матрас.

В каждый внутренний угол, под брусок, будем прикреплять ножки.

Отдельное внимание стоит уделить изголовью, это лицо всего изделия. Вот несколько идей для дизайна:

• Сделать резьбу электролобзиком, придать необычную форму;
• нанести художественную роспись;
• изголовье-решетка;
• обтянуть кожей со вставкой из поролона, красиво перетянуть;
• нашить маленьких подушечек, или несколько больших;
• использовать декоративные детали.

Иногда размеры на кровать определяет имеющийся в наличии матрас.

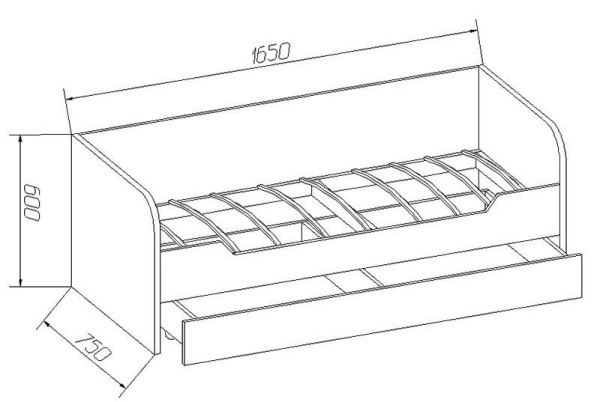

Если в планах сделать детскую кровать своими руками, чертежи из лдсп лучше согласовать с самим ребенком. Это поможет учесть его особенности, к тому же детская фантазия может качественно улучшить проект. Чтобы процесс сборки принес положительные эмоции, можно вовлечь в него всю семью.

Если хочется сделать кровать с местами хранения, лучше остановить выбор на ящиках.

Для устойчивости лучше добавить дополнительную ножку посередине.

Необходимые материалы

Второй шаг подразумевает определить используемый материал. Основную часть мебели будем делать преимущественно из ДСП. Это недорогая и прочная деревянно-стружечная плита. Чтобы узнать, какой толщины будет материал, произведем расчеты исходя из общего веса, воздействующего на кровать. Но лучше сразу сделать максимально крепкое основание.

Отдельное внимание стоит уделить изголовью, это лицо всего изделия.

Чтобы поберечь время, материал на мебель лучше закупать ламинированный. Данные по количеству материала приведены ниже в таблице.



Наименование	Количество
Сплошной лист лдсп (изголовье)	1
Боковая царга	2
Брусок , равный длине царги	2
Брус или доска для придания жесткости	1-2
Передняя стенка короба (изножье)	1
Одинаковые рейки, равные ширине ложа	10-15
Ножки	4
Заглушки на ножки	4



Чтобы процесс сборки принес положительные эмоции, можно вовлечь в него всю семью.

Положить матрас и застелить постель.

Чтобы понять, как сделать кровать из лдсп своими руками, необходимо иметь определенные навыки по выпиливанию из дсп. А можно предоставить чертеж кровати из лдсп, размеры детали и сам материал специалистам, они сделают распил быстро и качественно. Это не бесплатно, но все же дешевле, чем в магазине.

Второй шаг подразумевает определить используемый материал.

При необходимости, матрас тоже возможно изготовить самостоятельно. Для этого достаточно купить пару поролоновых или полиуретановых блока, и соединить их. В качестве чехла на матрас отлично подойдет перешитое постельное белье.



Необходимые инструменты

Большая часть требуемых инструментов обычно и так присутствует в доме каждого мужчины. Из них потребуется:

• Шуруповерт
• Рулетка и карандаш
• Шуруповерт (бита) для конфирматов
• Утюг для приклеивания шпона

Чтобы поберечь время, материал на мебель лучше закупать ламинированный.

Вот и все, кровать из дсп своими руками готова, без особых трудностей.

Так же не обойтись без дополнительных креплений и некоторой фурнитуры:

• Металлические уголки
• Конфирматы и заглушки
• Шурупы
• Шпон для декорирования торцов.

Большая часть требуемых инструментов обычно и так присутствует в доме каждого мужчины.

Теперь, когда все необходимое закуплено и распилено, можно начинать сборку.

Чтобы понять, как сделать кровать из лдсп своими руками, необходимо иметь определенные навыки по выпиливанию из дсп.

Процесс изготовления: пошаговая инструкция

Прежде, чем будем приступать к работе, необходимо сделать отверстия под конфирматы. Для этого существуют специальные сверла, но можно обойтись и обычным. Для конфирмата 7х70 берем сверло на 7х5. Там, где будет заходить головка и шляпка крепежа, будем использовать 7 сверло, на остальную длину 5 размер сверла.

При необходимости, матрас тоже возможно изготовить самостоятельно.

Пошаговая инструкция по сборке

• Скрепить металлическими уголками материал изголовья и боковых царг;
• добавить изножье;
• укрепить места стыков конфирматами. Должен получиться прямоугольный короб;
• установить опорную перекладину посередине, вдоль боковин. Для устойчивости лучше добавить к ней дополнительную ножку посередине;
• с внутренней стороны боковин прикрепить бруски, используя конфирматы;
• в каждый внутренний угол, под брусок, будем прикреплять ножки;
• по всей длине выложить на бруски и опорную балку решетку из реек, соблюдая одинаковые промежутки. Количество зависит от ширины реек и промежутков;
• прикрутить рейки к брускам и опоре. По желанию дощечки можно заменить на сплошной щит под матрас;
• прикрепить декоративные детали, если таковые предусматривались;
• положить матрас и застелить постель.

Когда все необходимое закуплено и распилено, можно начинать сборку.

Вот и все, кровать из дсп своими руками готова, без особых трудностей.

Прежде, чем будем приступать к работе, необходимо сделать отверстия под конфирматы.

ВИДЕО: Кровать своими руками из дсп. Деталировка

Предыдущая

КроватиВсе кровати хороши, а какая — лучше всех?

Следующая

КроватиКак правильно подобрать кровать-манеж, и на какие качества обратить внимание?

Полноценные (двухместные) планировки спален Размеры и чертежи

Планировки

>

Спальни

Полноразмерные (двухместные) планировки спален представляют собой рекомендуемые стратегии планирования этажей для организации спален на основе стандартных размеров полноразмерной (двуспальной) кровати. При планировании спален рекомендуется предусмотреть зазоры вокруг всех трех сторон кровати, не упирающихся в стену.

Обычно используются в гостевых комнатах и ​​спальнях среднего размера. Полноценные (двуспальные) кровати имеют ширину 75 дюймов (191 см) в длину и 54 дюйма (137 см) в ширину. Минимальные зазоры 30 дюймов (76,2 см) и комфортные зазоры 36 дюймов (91,4 см) рекомендуются по периметру полной (двухместной) кровати, при этом предпочтение отдается большим зазорам, когда это возможно. Спальни с полноразмерными (двуспальными) кроватями должны иметь минимальную площадь около 97 футов2 (9 м2) для кровати с просветом и от 118–121 футов2 (11–11,2 м2) для свободного пространства кровати и шкафов.

Полноразмерная (двухместная) планировка спальни представляет собой рекомендуемые стратегии планировки этажей для организации спален на основе стандартных размеров полноразмерной (двуспальной) кровати. При планировании спален рекомендуется предусмотреть зазоры вокруг всех трех сторон кровати, не упирающихся в стену.

Полноценные (двуспальные) кровати, обычно используемые в гостевых комнатах и ​​спальнях среднего размера, имеют длину 75 дюймов (191 см) и ширину 54 дюйма (137 см). Минимальные зазоры 30 дюймов (76,2 см) и комфортные зазоры 36 дюймов (91,4 см) рекомендуются по периметру полной (двухместной) кровати, при этом предпочтение отдается большим зазорам, когда это возможно. Спальни с полноразмерными (двуспальными) кроватями должны иметь минимальную площадь около 97 футов2 (9 м2) для кровати с просветом и от 118–121 футов2 (11–11,2 м2) для свободного пространства кровати и шкафов.

Каковы размеры полного | Двуспальная кровать?

Полный размер | Двуспальные кровати: 75 дюймов (6 футов 3 дюйма) | 191 см в длину и 54 дюйма (4 фута 6 дюймов) | 137 см в ширину.

Сколько места нужно оставить вокруг полноразмерного | Двуспальная кровать?

Минимальные зазоры 30” | 76,2 см и удобные просветы 36 дюймов | Рекомендуется 91,4 см по периметру полноразмерной кровати. как полный | Двуспальные кровати обычно находятся в гостевых комнатах среднего размера или спальнях для подростков, рекомендуется дополнительное пространство для багажа и передвижения.

Какой удобный размер спальни с Полной | Двуспальная кровать?

Полноразмерные спальни | Двуспальные кровати должны иметь минимальную площадь в плане около 97 кв. футов | от 9 м2 (кровать с зазором) до 118-121 фут2 | 11-11,2 м2 (кровать и шкафы).

Обновление до Pro

*В разработке*

Высота:

Ширина:

9’6”-10’6” | 2,9–3,2 м

Глубина:

8’9”-9’3” | 2,67–2,82 м

Длина:

Вес:

Площадь:

97 фт2 | 9 м2

Размер кровати: 54 x 75 дюймов | 137 x 191 см

Свойства

Чертежи включают:
Полная (двухместная) Спальни, размеры в плане (боковой шкаф), план (фронтальный шкаф)

Связанные коллекции

Связанные теги

Поделиться

Текст Bryan Maddock

Обновлено

26 января 2022 г.

Загрузка 2D

Для загрузки 2D этого элемента перейдите на членство в Dimensions Pro. Доступно в форматах DWG (CAD, Imperial и Metric), SVG, JPG

Загрузка 3D

Для загрузки 3D этого элемента перейдите на членство в Dimensions Pro. Доступно в форматах 3DM (Rhino), OBJ (NURB), SKP (Sketchup)

Обновление до Dimensions Pro

Блокировщик рекламы

Наслаждаетесь бесплатными рисунками? Мы тоже!
Реклама помогает финансировать нашу работу.
Поддержите проект, отключив
или добавив блокировщик рекламы в белый список при просмотре Dimensions.Guide. Спасибо!

План этажа спальни Символы и значения

Команда контента Edraw

Вы хотите спроектировать план этажа вашей спальни?

EdrawMax специализируется на построении диаграмм и визуализации. Узнайте из этой статьи, чтобы узнать все о символах плана спальни и о том, как использовать символы плана спальни. Просто попробуйте бесплатно прямо сейчас!

Попробуй это Свободно

А 9План этажа спальни 0107 — это технический 2D-чертеж, который изображает структуру и физические особенности спальни с высоты птичьего полета с использованием определенных символов. Мы используем символы плана этажа спальни для представления компонентов и атрибутов спальни на плане этажа.

Здесь вы узнаете все о символах плана этажа спальни , включая их типы и использование. Узнайте, как найти и использовать эти символы на EdrawMax Online. Кроме того, узнайте, как создавать персонализированные символы для плана этажа.

1. Что такое символы на плане спальни

План этажа спальни визуально представляет планировку, мебель, технику, окна и электротехнические изделия в спальне. Мы используем символы плана спальни , чтобы проиллюстрировать мебель и структуру спальни с высоты птичьего полета. План спальни является одним из схематических чертежей в плане дома жилого дома. Это облегчает владельцу общение со строителями и проектировщиками.

Каждая спальня должна иметь три основные функции, иначе это просто случайная комната в доме. В спальне есть кровать, окна для света и вентиляции, шкаф. Символы плана этажа спальни представляют каждую из этих функций и другие элементы спальни на двумерной диаграмме. Целью составления плана спальни является определение расстановки мебели и планировки перед началом строительства.

Спальня отражает личность владельца и в основном оформлена в различных адаптируемых дизайнах. Мы используем символы плана этажа спальни , чтобы сосредоточиться на конфигурации мебели в спальне. Главное, что нужно учитывать, — это размер спальни, потому что при проектировании спальни вы должны оставить место для свободного передвижения. Вы можете получить символы плана этажа спальни для EdrawMax и использовать их для создания своего рисунка простым перетаскиванием.

План этажа спальни Обозначения:

Символы плана этажа спальни иллюстрируют мебель и структуру спальни с высоты птичьего полета, которые представляют каждую из этих функций и других элементов спальни на двухмерной диаграмме.

2. Типы символов плана спальни

Каждая спальня должна иметь три основные функции, иначе это просто случайная комната в доме. В спальне есть кровать, окна для света и вентиляции, шкаф. Символы плана этажа спальни представляют каждую из этих функций и другие элементы спальни на двумерной диаграмме. Целью составления плана спальни является определение расстановки мебели и планировки перед началом строительства.

• Символы кровати
• Обозначения оболочки стены и конструкции
• Символы дверей и окон
• Символы стола и стула
• Символы диванов
• Шкафы и книжные шкафы
• Ковровые символы

2.1 Символы кровати

Планировка и дизайн спальни в зависимости от размера, типа и расположения кровати. Вы можете поставить кровать рядом с боковой стенкой, чтобы максимально увеличить свободное пространство, или поставить ее посередине с тумбочками. Символы кровати являются одним из ключевых элементов плана спальни. Эти символы включают кровати размера «king-size», «queen-size», двухъярусные кровати и односпальные кровати. Кровать – это символ безопасности и уединения.

Владельцы настраивают планировку большинства спален и используют символы плана дома, чтобы проиллюстрировать, что они хотят включить. Эти символы включают символы кроватей, окон и дверей, мебели, диванов, шкафов и т. д. Символы спален представляют собой мебель, дизайн и технику, которые владелец хочет иметь в спальне.

Односпальная кровать 1

Односпальная кровать 2

Односпальная кровать 3

Односпальная кровать 4

Односпальная кровать 5

Односпальная кровать 6

Односпальная кровать 7

Односпальная кровать 8

Двуспальная кровать 1

Двуспальная кровать 2

Двуспальная кровать 3

Двуспальная кровать 4

Двуспальная кровать 5

Двуспальная кровать 6

Двуспальная кровать 7

Двуспальная кровать 8

Односпальная раскладная кровать

Двухъярусная кровать

Двухъярусная кровать 2

детская кроватка

Люлька

Туалетный столик

Ночная стойка

Круглая кровать

Круглая кровать 2

Круглая кровать 3

Круглая кровать 4

Источник: EdrawMax

2.

2 Символы оболочки стены и конструкции

Цель использования символов стеновых оболочек — очертить пространство, где владелец мог бы расположить кровать, шкафы, письменный стол, стулья и другую мебель или технику. Эти символы в основном используются для изображения структуры спальни и определения расположения каждой стены спальни. Эти символы создают 2D-модель, которая дает нам общее представление о стеновой оболочке. Строители используют эти символы, чтобы указать размер и дизайн спальни.

Наиболее типичными частями спальни являются стены. Внешние стены представлены более толстыми линиями, тогда как внутренние стены представлены более тонкими линиями. Иногда между ними нет заметной разницы. Вместо одной сплошной линии внешние стены могут быть представлены черным контуром или двойными линиями.

Стена

Вертикальная стена

Изогнутая стена

Навесная стена

Космос

L-пространство

Т-пространство

Комната 1

Комната 2

Комната 3

Пилястра

Прямоугольная колонна

Круговая колонка

Луч

Происхождение сетки

Линия сетки

Источник: EdrawMax

2.

3 Символы дверей и окон

Двери и окна имеют важное значение в планировке спальни. Мы используем эти символы, чтобы проиллюстрировать положение окна и двери в стенах спальни, чтобы создать здоровый поток воздуха в спальне и обеспечить комфортную обстановку. Цель состоит в том, чтобы добавить окна, чтобы оставить проход для эвакуации из-за чрезвычайной ситуации. Существуют различные символы окон и дверей в зависимости от их формы и размера. Эти символы включают в себя двери для шкафов, гардеробных и окон различных форм и конструкций.

Двери напоминают большие пространства между стенами, с изогнутой линией, указывающей, в какую сторону будет открываться дверь, и обеспечивающей зазор. В зависимости от их дизайна и функций они могут выглядеть по-разному на планах этажей.

Окна изображены так, как если бы они были частью стен.

• Три параллельные линии отделяют обычные раздвижные окна от сплошных стен.
• Створчатые окна имеют арки, которые выглядят как двери и демонстрируют, как они открываются наружу.
• Эркеры наклонены, как край знака остановки, прерывая прямолинейную траекторию стены.

Окно

Открытое окно

Открыть окно 2

Открыть окно 3

Планерное окно

Окно створки

Эркер

Двойное створчатое окно

Открытие

Дверь

Двойная подвесная дверь

Двойная дверь

Неровная дверь

Противоположная дверь

Вращающаяся дверь

Складные двери

Раздвижная дверь

Двойная раздвижная дверь

Через дверь

Би складная дверь

Двойная двустворчатая дверь

Раздвижная стеклянная дверь

Верхняя дверь

Окно в сад

Источник: EdrawMax

2.4 Символы стола и стула

Стол — это тот предмет мебели, который встанет на место в любой комнате, в которой вы его поставите, а аккуратно расставленные диваны значительно облегчат расстановку мебели. Символы столов и стульев иллюстрируют положение, формы и конструкции различных типов столов со стульями в спальне. Эти символы включают учебный стол, игровой стол, письменный стол и т. д.

Стол и стул необходимы для любой спальни. Вы можете использовать эти символы плана этажа спальни , чтобы проиллюстрировать расположение стульев, столов и письменных столов для семьи в вашем доме. Для каждого типа панели и оборудования вам нужен стол для размещения электроприборов и стулья, на которых члены вашей семьи будут сидеть и работать в течение дня.

Стул 1

Стул 2

Стул 3

Стул 4

Стул 5

Стул 6

Стул 7

Стул 8

Стул 9

Стул 10

Стул 11

Стул 12

Стул 13

Стул 14

Стул 15

Стул 16

Стул 17

Стул 18

Стул 19

Стул 20

Кресло

Слинг стул

Кресло

Стол со стульями

Станция стиля 1

Станция стиля 2

Станция стиля 3

Стайл Станция 4

Станция стиля 5

Стайл Станция 6

Станция стиля 7

Длинный стул 1

Длинный стул 2

Длинный стул 3

Длинный стул 4

Длинный стул 5

Барная стойка 1

Барная стойка 2

Барная стойка 3

Барная стойка 4

Барная стойка 5

Барная стойка 6

Стул и стол 1

Стул и стол 2

Диван и диван-стол 1

Диван и диван-стол 2

Обеденный стол 1

Обеденный стол 2

Обеденный стол 3

Обеденный стол 4

Обеденный стол 5

Обеденный стол 6

Обеденный стол 7

Обеденный стол 8

Обеденный стол 9

Обеденный стол 10

Циклический стол и стул 1

Циклический стол и стул 2

Циклический стол и стул 3

Циклический стол и стул 4

Циклический стол и стул 5

Циклический стол и стул 6

Циклический стол и стул 7

Циклический стол

Овальный стол

Конференц-стол 1

Конференц-стол 2

Конференц-стол 3

Прямоугольная таблица

Алмазный стол 1

Алмазный стол 2

Угловой стол

Полукруглый стол

Вентиляторный стол

Стол для пинг-понга

Рабочий стол 1

Рабочий стол 2

Рабочий стол 3

Рабочий стол 4

Туалетный столик

Источник: EdrawMax

2.

5 Символы дивана

Удачное размещение диванов в спальне значительно упрощает расстановку мебели, ведь по их ориентиру можно аккуратно расположить другую мебель и технику. Символы диванов изображают расположение диванов и кресел таким образом, чтобы люди могли сидеть вместе и легко разговаривать.

Избегайте размещения дивана рядом с окнами и убедитесь, что вы используете правильный символ в зависимости от формы вашей спальни. На значках схемы рассадки представлены различные типы диванов для сидения, в том числе круглые диваны, кушетки, диваны L-образной формы и кушетки с одним сиденьем. Вы можете расположить диваны рядом с углами и стенами или расположить круглые диваны посередине, в зависимости от размера вашей комнаты. Вот несколько значков сидячих диванов.

Диван 1

Диван 2

Диван 3

Диван 4

Диван 5

Диван 6

Диван 7

Диван 8

Диван 9

Диван 10

Диван 11

Диван 12

Диван 13

Диван 14

Диван 15

Диван 16

Диван 17

Диван 18

Диван 19

Диван 20

Диван 21

Диван 22

Диван 23

Диван 24

Диван 25

Диван 26

Диван 27

Диван 28

Диван 29

Диван 30

Диван 31

Диван 32

Диван 33

Диван 34

Диван 35

Диван 36

Диван 37

Диван 38

Диван 39

Чайный Стол 1

Чайный Стол 2

Чайный Стол 3

Чайный Стол 4

Чайный столик 5

Чайный Стол 6

Чайный Стол 7

Чайный Стол 8

Чайный Стол 9

Чайный Стол 10

Чайный Стол 11

Чайный Стол 12

Диван Стол 1

Диван Стол 2

Диван Стол 3

Диван Стол 4

Диван Стол 5

Источник: EdrawMax

2.

6 Символы шкафов и книжных шкафов

Символы шкафов и книжных шкафов указывают положение шкафов в любой комнате дома. К таким символам относятся полки, деревянные и стеклянные шкафы, маленькие и большие книжные шкафы. Наиболее распространенное место для книжных шкафов в спальне — у одной из боковых стен за письменным столом и стулом. Перед сном люди, которые любят читать, ставят книжные шкафы в своей спальне вместо гостиной или учебы для удобства.

Символы шкафов и книжных шкафов указывают положение шкафов в любой комнате дома. К таким символам относятся полки, деревянные и стеклянные шкафы, маленькие и большие книжные шкафы. Наиболее распространенное место для книжных шкафов — в гостиной у стен за диванами или стульями.

Рабочая поверхность

Угловая поверхность

Угловая поверхность 2

Угловая поверхность 3

Угловая поверхность 4

Остров

Угловой счетчик

Счетчик тарелок

Счетчик наклона

изогнутый счетчик

Рабочий полуостров

База

База 2

База 3

База 4

База 5

База 6

Ящик

Ящик 2

Ящик 3

Ящик 4

Кабинет

Кабинет 2

Кабинет 3

Кабинет 4

Край полуострова

Базовый полуостров

Базовый полуостров 2

Настенная торцевая полка

Угол стены

Настенный угловой шкаф

Конечный скос дорожки

Трек 45 градусов

Угол трека

Трек лотка

шкафчик

Справиться

Ручка 2

Ручка 3

Ручка 4

Ручка 5

Источник: EdrawMax

2.

7 Ковровые символы

Вы можете использовать символы ковров , чтобы указать положение декоративных ковров и циновок внутри спальни. Вам нужно покрыть весь пол ковром для детской спальни, чтобы ваши дети не упали и не поранились. Эти символы включают круглые, беговые, прямоугольные, овальные и декоративные ковры различных размеров. Большинство людей кладут ковры рядом со своими кроватями в спальне.

Различные дизайны ковров для домашнего плана. Выберите ковер для гостиной, спальни или детской комнаты.

Ковер 1

Ковер 2

Ковер 3

Ковер 4

Ковер 5

Ковер 6

Ковер 7

Ковер 8

Ковер 9

Ковер 10

Ковер 11

Ковер 12

Ковер 13

Ковер 14

Источник: EdrawMax

3. Где найти символы плана этажа спальни

Вы можете сэкономить время, создав точный план этажа спальни с деталями и четко представив каждый компонент, используя предварительно нарисованные символы плана этажа спальни .

Вы можете легко найти символы плана этажа спальни в библиотеке символов EdrawMax 9.0108 . EdrawMax предоставляет вам более 26000 символов, которые вы можете использовать для создания плана спальни или любой другой диаграммы. Вы можете найти нужные символы в EdrawMax и нажать на план спальни. Перейдите в категорию плана дома и используйте простое перетаскивание, чтобы добавить любой символ, который вы хотите.

План этажа спальни EdrawMax Символы:

EdrawMax — лучший ресурс для символов плана спальни, здесь вы можете найти сотни символов плана спальни. Просто перетащите, вы можете легко создать план спальни.

4. Как использовать символы на плане спальни

Следуйте этим инструкциям, чтобы узнать, как использовать символы плана спальни и легко создавать дополнительные символы плана спальни с помощью EdrawMax.

4.1 Как использовать символы плана этажа спальни в EdrawMax

Вместо того, чтобы тратить время на рисование символов или значков плана спальни на бумаге, вы должны найти способ легко спроектировать план этажа спальни. EdrawMax хорошо оснащен для проектирования плана спальни.

Шаг 1 Войти в EdrawMax

Если вы новичок здесь, вы должны использовать свой адрес электронной почты для регистрации EdrawMax, но если вы уже являетесь пользователем EdrawMax, вам просто нужно бесплатно войти в EdrawMax. Откройте EdrawMax, выберите « Engineering », найдите « Building Plan », нажмите « Home Plan », затем откройте новый холст или просто откройте встроенный шаблон.

Шаг 2. Выберите символы плана спальни

В отличие от физического рисования, EdrawMax помогает легко создать план спальни. В разделе символов EdrawMax вы найдете более 260 000 векторных символов, которые вы можете использовать в своих проектах. В EdrawMax вы можете найти символы плана этажа спальни в Библиотеках символов на левой панели инструментов. Вы можете нажать на опцию « + », чтобы открыть новый холст, чтобы сделать план вашей спальни. В левой части холста вы увидите библиотеку символов с множеством символов плана этажа спальни. Вы можете искать определенные символы в строке поиска.

Шаг 3 Перетащите

Как только вы найдете нужные символы плана этажа спальни, просто перетащите их на холст. Продолжайте настраивать, выбирая правильные символы, правильный масштаб или размеры, а также добавляя дополнительные детали, такие как цвет, шрифт и т. д. После завершения плана спальни вы можете легко экспортировать свой файл или поделиться своим дизайном. Узнайте больше руководство по планированию спальни здесь, если это необходимо.

4.2 Как создать дополнительные символы плана этажа спальни в EdrawMax

EdrawMax предоставляет вам тысячи символов для создания диаграммы. Иногда вы хотите использовать на диаграмме уникальные или персонализированные символы, которых нет в библиотеке. EdrawMax предлагает простое решение этой проблемы. Выполните следующие действия, если вы не можете найти нужные символы плана этажа спальни или хотите создать свои символы для создания схемы.

Шаг 1 Инструмент «Найти символ»

Если вы не можете найти какой-либо символ, похожий на тот, который вам нужен, вы можете использовать инструмент «Карандаш», «Перо» и «Якорь», чтобы нарисовать свои персонализированные символы плана этажа спальни. Гораздо проще нарисовать нужный символ на EdrawMax, чем искать тот, который соответствует вашим требованиям. Вы также можете сохранить свой символ в библиотеке для последующего использования.

• Выберите « Symbols » на верхней панели инструментов;
• Используйте « Pencil Tool «, « Pen Tool «, « Anchor Tool «, чтобы создать символ сада с самого начала;
• Выберите « Union », « Combine », « Subtract », « Fragment », « Intersect », « Smart Shape », чтобы создать символы.

Шаг 2. Создайте символы плана спальни

Когда вы создаете значок плана этажа спальни, убедитесь, что размер, дизайн и другие атрибуты вашего значка соответствуют другим значкам плана этажа спальни. Выполните следующие шаги, чтобы нарисовать идеальные значки.

• Нарисуйте прямоугольник под углом.
• Добавьте две высокие стойки с кругами сверху.
• Нарисуйте две короткие ноги на другом конце.
• Добавьте линии для изголовья и матраса.
• Нарисуйте форму одеяла вокруг матраса.
• Сотрите серые линии и добавьте подушку

Шаг 3 Импорт символов плана спальни

За исключением создания новых символов плана спальни в EdrawMax, вы можете импортировать символы плана спальни со своей стороны. Найдите « Insert » на верхней панели навигации и импортируйте изображения, чтобы превратить их в символы. Или щелкните третью опцию правой панели инструментов, чтобы вставлять изображения быстрее.

Шаг 4. Сохраните в своих библиотеках символов

После того, как вы завершили разработку символов плана этажа вашей спальни или импортировали изображения символов, вы все равно должны нажать » Символы » вверху и выберите « Сохранить символ » в вашей библиотеке символов. Или вы можете нажать « + » в Моей библиотеке на левой панели инструментов. Узнайте больше о том, как нарисовать план спальни или спроектировать спальня из этого руководства по планированию спальни здесь.

5. Бесплатное программное обеспечение для планирования дома

Вместо того, чтобы рисовать его с нуля, гораздо проще создать план спальни с бесплатное программное обеспечение для дизайна спальни , такое как EdrawMax. С EdrawMax вы получаете обширную библиотеку символов с тысячами символов плана спальни, которые вы можете использовать для создания своей схемы. Он также предоставляет вам бесплатные редактируемые шаблоны, которые вы можете настроить за несколько минут и завершить свой план этажа. EdrawMax Online — отличный инструмент для совместной работы в команде, а его простой в использовании интерфейс делает его лучшим выбором для всех.

Ключевые особенности EdrawMax:

• EdrawMax поставляется с бесплатными примерами планов этажей и шаблонами , которые на 100 процентов настраиваются;
• Встроенные векторные символы позволяют легко добавлять в проект компоненты плана этажа спальни;
• Вы можете легко поделиться планом спальни со своей командой и увидеть изменения, внесенные вашей командой в реальном времени;
• EdrawMax позволяет экспортировать файл в несколько форматов, включая MS Docs, PPTX, JPEG, PNG, PDF и другие;
• EdrawMax имеет сильное сообщество из 25 миллионов пользователей, которые обновляют сообщество шаблонов своими творческими проектами;
• EdrawMax считается лучшим инструментом для начинающих и профессионалов из-за удобной панели инструментов и простой функции перетаскивания.

EdrawMax Рабочий стол

Создание более 280 типов диаграмм

Windows, Mac, Linux (работает во всех средах)

Профессиональные встроенные ресурсы и шаблоны

Локальное программное обеспечение для бизнеса

Защита данных на уровне предприятия

EdrawMax Онлайн

Создавайте более 280 типов диаграмм онлайн

Доступ к диаграммам в любом месте и в любое время

Сообщество шаблонов

Управление командой и сотрудничество

Интеграция Personal Cloud и Dropbox

ПЫТАТЬСЯ ОНЛАЙН

6.
