Монтаж и устройство проходной розетки TV
На данный момент на рынке вам может встретиться одинарная, оконечная и проходная ТВ розетка. Все эти изделия отличаются не только названием и имеют разную конструкцию и назначение.
По незнанию многие применяют их не совсем правильно. Из-за чего возникает недовольство качеством ТВ сигнала. Поэтому дабы так же не стать жертвой незнания давайте разберем типы ТВ розеток, а также определим для чего нужны каждая из них.
Типы ТВ розеток и схемы их применения
Для того чтобы правильно разобраться в особенностях монтажа TV розеток, а так же понять где какой вид применяется нам следует рассмотреть не только их конструкцию, но и схемы подключения. Ведь для разводки телевизионного сигнала, в зависимости от его частоты, применяются разные схемы подключения.
Устройство разных видов ТВ розеток
Начнем мы с различий, которые есть у ТВ розеток.
Это различие обусловлено разными сферами применения, о которых мы поговорим ниже.
Итак:

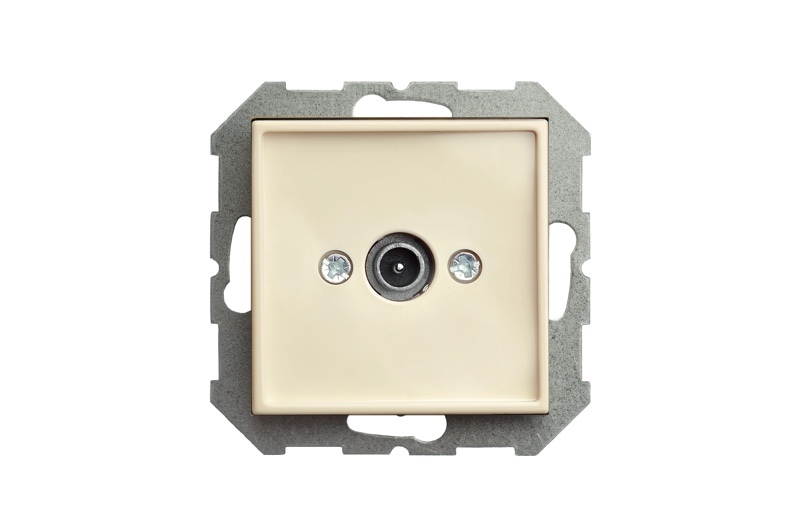

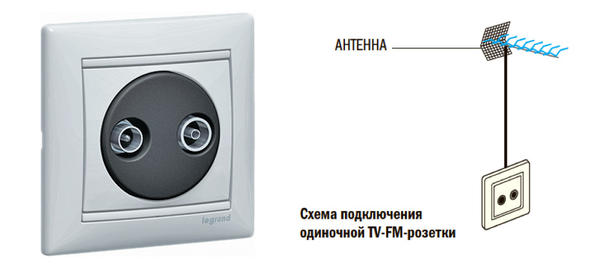

- Начнем с наиболее простой одинарной ТВ розетки. Данная розетка представляет собой просто контактное соединение, которое позволяет подключать кабель антенны телевизора к розетке. Как говорит инструкция заводов-производителей уровень падения сигнала на них не превышает 1 – 2 дБ, что обусловлено только переходными сопротивлениями контактных соединений.
- Оконечная розетка в этом плане намного сложнее. Кроме непосредственно контактного соединения она содержит специальную схему, которая предназначена тушить отраженный сигнал.
Что это за схема и зачем она нужна?
Дело в том, что любой телевизор не только принимает телевизионный сигнал, но и отдает часть в сеть. Ту часть, которую он отдает принято называть отраженным сигналом. Мощность отраженного сигнала по сравнению с основным не так высока, но в сумме от нескольких телевизоров — это может давать значительные помехи.
Итак:
- Отраженный сигнал вы можете видеть на другом телевизоре в виде помех или в виде наложенного изображения. И дабы избежать этого применяется специальная схема, заглушающая отраженный сигнал.
- В результате оконечная розетка кроме потерь в 1 – 2дБ вызванных коммутационными сопротивлениями, имеет еще потери от 8 до 15дБ вызванных работой этого фильтра.
Обратите внимание! ГОСТ28324-89 четко устанавливает, что уровень сигнала должен быть 57 – 83дБ. Увеличение, а тем более уменьшение мощности сигнала ведет к помехам и снижению качества изображения. В результате получаем, что даже одна оконечная розетка значительно снижает уровень сигнала.
- А вот устройство проходной розетки еще сложнее. Кроме непосредственно контактного соединения и фильтра, она имеет еще одно контактное соединение для подключения других ТВ розеток. В результате падение сигнала на такой розетке может доходить до 15 – 20дБ.
Схемы подключения ТВ розеток
Так зачем нужна розетка проходная ТВ, если она так снижает качество сигнала? Дело тут в схемах подключения ТВ розеток. Для каждой и этих схем используется свой тип розеток. Поэтому давайте разберем данный вопрос подробнее.
На фото представлена схема «звезда»Итак:
- Начнем наш разбор с так называемой схемы «звезда». Суть данной схемы сводится к следующему. Питающий кабель телевизионного сигнала приходит на размножитель или как его еще называют сплиттер.
- Сплиттер разделяет телевизионный сигнал на несколько каналов одинаковой мощности. Количество каналов зависит от типа устройства. Есть сплиттеры на два, три и большее число выходов.
- В сплиттере имеется та самая схема гашения отраженного сигнала. Поэтому применять для нее розетки с дополнительным гашением сигнала не следует.
- Исходя из этого от сплиттера сигнал через телевизионный кабель подается на одиночные ТВ розетки. Применение розеток другого типа не целесообразно так как будет присутствовать двойное гашение отраженного сигнала, что приведет к ухудшению качества изображения.
Применение розеток другого типа не целесообразно так как будет присутствовать двойное гашение отраженного сигнала, что приведет к ухудшению качества изображения.Обратите внимание! Для подключения цифрового и спутникового телевиденья может применяться только схема «звезда». Использование других схем приведет к значительному падению уровня сигнала, а то и вовсе не работоспособности.
- Вторым возможным вариантом является так называемая проходная схема . Из-за нее ТВ розетка проходная и получила свое название. Суть данной схемы сводится к следующему. Вводной сигнал подключается к первой проходной розетки, от нее запитывается вторая и так далее.
- В конце этой схемы обязательно устанавливается оконечная розетка. Как мы уже выяснили она отличается от проходной только наличием всего одного входа. А ее фильтр вполне справляется с отраженным сигналом.
- Главным недостатком такого способа подключения является постепенное ухудшение сигнала в каждой последующей розетке. В то же время цена реализации такой схемы значительно ниже из-за отсутствия необходимости покупки слиттера.
В то же время цена реализации такой схемы значительно ниже из-за отсутствия необходимости покупки слиттера.- Вполне удачно применяется и так называемая смешанная схема. Ее суть сводится к подключению части розеток по схеме «звезда», а части по проходной схеме. Это позволяет сэкономить при значительном удалении розеток от сплиттера.
Монтаж проходных розеток
Зная в каких случаях может применяться проходная розетка, можно перейти к вопросу ее подключения. Сделать это вполне возможно своими руками и для этого не потребуется специальных инструментов или навыков.
- Прежде всего устанавливаем закладную коробку для установки розетки. Для ТВ розеток используют такие же закладные, как и для силовых розеток и выключателей. Для этого нам необходимо сделать отверстие в стене соответствующего диаметра. Сделать это можно при помощи перфоратора и соответствующей насадки.
- После этого устанавливаем закладную коробку. Ее можно закрепить саморезами, а можно просто посадить на гипсовые шпаклевки.
- Теперь необходимо проложить телевизионный кабель к розетке и от нее на следующую розетку. Обычно кабель скрывают от посторонних глаз, поэтому без штробления стен вам не обойтись (см. Выполняем штробление стен под проводку своими руками). В противном случае кабель монтируется в специальном пластиковом коробе по стене.
Обратите внимание! Монтировать телевизионный кабель совместно с силовыми проводами запрещено. Ведь повреждение силовой проводки может привести к появлению высокого напряжения на телевизионном кабеле. Это в свою очередь приведет к поломке всех телевизоров. Кроме того, силовой кабель может давать помехи.
- Теперь переходим непосредственно к подключению. Прежде всего зачищаем оба подключаемых кабеля. Как это сделать правильно вы можете увидеть на нашем видео.
- Затем подключаем приходящий кабель. Соответствующее место для подключения на розетке может быть обозначено стрелками, либо цифрами.
- После этого по аналогии подключаем кабель, питающий следующую розетку. Здесь достаточно важно не перепутать подходящий и отходящий кабель. В остальном же все точно так. Контролируем что не соприкасается оплетка и центральная жила, а также что кабели не соприкасаются между собой.
- После этого укладывается в закладной коробке запас кабеля и закрепляется наша розетка ТВ проходная. После этого переходим к подключению следующей розетки.
- Нельзя не упомянуть, что многие производители стараясь облегчить и ускорить процесс монтажа используются разнообразные пружинные зажимы или откидывающиеся замки. Процесс монтажа от этого практически не изменяется. Единственное что вам не потребуется пользоваться отверткой.
Вывод
Как видите процесс монтажа проходной, оконечной или одинарной ТВ розетки не так уж сложен.
В этом вопросе главное правильно выбрать саму розетку, а также схему ее подключения. Но мы надеемся, что наша статья помогла вам в этом вопросе и теперь вы без трудна выберете и подключите именно ту ТВ розетку, которая соответствует вашей схеме.
