Как крепить кабель и лотки к потолку

Чтобы получить кабельную сеть, прокладывают необходимые кабели. Они выходят из помещений и крепятся определенным образом. Это пожарная сигнализация, слаботочные кабели, силовые провода и т. д. Все кабельные системы должны отвечать техническим, эксплуатационным и эстетическим требованиям. Правильно подобрав систему крепления, можно создать надежную, понятную, аккуратную и красивую структуру.

С помощью кабельных металлических лотков специалисты создают системы каналов на многих объектах. Такие приспособления монтируют практически повсеместно.

Лотки для кабелей — это специальные каналы из металла, имеющие стойкое покрытие для защиты от внешних условий. Они используются долгие годы. Кабели, размещаемые внутри такого лотка, не испытывают неблагоприятных воздействий. Это позволяет продлить срок их эксплуатации.

Лотки — это наиболее недорогие и удобные приспособления для прокладки кабелей (информационных и силовых). Они стойко переносят внешние воздействия и обладают низкой стоимостью. Поэтому лотки из металла больше других подходят для устройства кабельных трасс. Они позволяют сделать очень протяженные сети. При необходимости можно организовать дополнительные провода без больших затрат.

Лотки представляют собой миниатюрные системы. В наборе со стандартным лотком из металла идут крепежные компоненты и аксессуары. Это дает возможность монтировать лоток на любой поверхности. Кабельные лотки обычно закрепляют в местах прохождения главной магистрали (пространство над подвесным потолком, подход к коммутационному шкафу).

Лотки испытывают серьезные нагрузки, так как включают в себя большое количество кабелей. Поэтому надежные крепления — основное требование к монтажу.

Как можно закрепить лоток

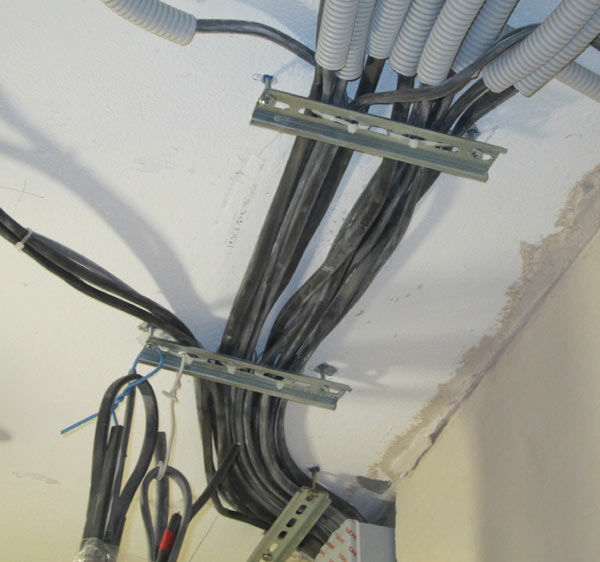

1. Лоток удобно прикрепить к потолку, используя перфоленту. Особенности этого метода:

• это наиболее дешевое крепление;
• для закрепления применяются болты;
• перфолентой нельзя закрепить широкие лотки;
• перфолента выдерживает только небольшую нагрузку;
• к перфоленте лоток прикрепляется винтами.

2. Если надо закрепить лоток, разместив в нем большое число проводов, то используют шпильки и специальный профиль. При незначительной нагрузке потребуется только одна шпилька. Профиль при этом крепится посередине.

3. Более надежным методом считается применение кронштейнов. Преимущества метода:

• удобный, моментальный и простой монтаж;
• прочность, долговечность, надежность и способность выдерживать большие нагрузки;
• лотки можно крепить в любом положении.

Лотки в этом варианте присоединяют к сборным конструкциям или потолочным стойкам с помощью монтажного профиля. Потолочный кронштейн крепят к поверхности с помощью болтов. Специалисты выполняют анкерный монтаж, который дает возможность в любой момент демонтировать конструкцию.

О способах крепления кабеля — Гараж строим сами



На сайте habrahabr. ru Влад aka vvzlad 10 декабря опубликовал продолжение своей статье о электрических кабелях. Выкладываю здесь в тематическом разделе эту статью чтобы она не потерялась на хабре — все-таки это сайт про IT технологии. Думаю статья будет интересна всем, кто самостоятельно хочет что-либо сделать с проводкой дома или в гараже.

По заявкам слушателей, так сказать. Правильно соединить кабель — половина дела, но если он будет свободно болтаться, то долго он не проживет — или заденут, или порвут, или откусят(необязательно со злыми намерениями). А может просто под своим весом выскользнуть из соединения. А может не выскользнуть, что еще хуже — поди-ка найди место пропадания контакта. Так что эта статья расскажет о том, какими способами можно закрепить кабель так, чтоб он никуда не делся.

Да и вот такие крепления некрасивы, неудобны, и выдают непрофессионала:

Крепление проводов к стене

Что, в сущности, представляет собой процесс крепления проводов? Это действия, направленные на соединение(оно может быть жестким или нет, разъемным, или неразъемным и т. д.) одного объекта(кабеля), который не способен самостоятельно удерживать свое положение в пространстве, к другому объекту(стене, балкам, мачтам и другой экзотике), который, как правило, гораздо более твердый, и не нуждается в дополнительных подпорках.

Стены бывают разные, это факт. Но в большинстве случаев их классификацию можно свести к трем видам:

Плотные стены Брус, шпалы, мазанка, дсп, дерево, штукатурка и мягкие растворы, в том числе и гипсовые. В общем-то, куда можно закрутить шуруп без всяких проблем. Проблем обычно не возникает, нужны только шуруп и отвертка. Ну и кто-нибудь, кто будет крутить, конечно. Закручивается легко, держится крепко, вешайте что угодно. После выкручивания оставляет минимальную дырку. Твердые стены Твердые растворы, бетоны, кирпич, цементы, стяжки. То, куда шуруп не крутится. Делаем дырку перфоратором, дрелью(для одиночных, делать хотя бы 20 штук ударной дрелью — себя не ценить), отбойником(для мазохистов, или ссср-филов), вставляем туда пластиковый дюбель(чопик, как говорят таджики), или ссср-стайл: вручную выточенный кусочек деревяшки, и в него уже закручиваем шуруп. При правильном выборе размера дюбеля и отверстия — держится отлично. После демонтажа оставляет уже дырку больше. Тонкие стены Пластик, гипсокартон, ГВЛ, и прочие тонкие материалы, за которыми — пустота. Соответственно, шуруп туда лучше не крутить — большая часть его просто будет висеть в воздухе. А вот тут традиционно возникают вопросы — при попытке закрутить туда шуруп, он проваливается, бесполезно крутится, не желая держаться. Если же его удается туда завернуть, ничего тяжелее картины уже не повесить — при сколько-нибудь ощутимой нагрузке он просто выгнется и вырвется из стены, оставив за собой дырку.

Для таких случаев существует много решений, которые так и называются — крепежи для пустотелых конструкций. Вот 3 самых распространенных вида:

Молли(MOLLY, «зонтик»), частный случай анкерных болтов.

Серьезная металлическая конструкция, которая раскрывается(иногда даже специальным инструментом) по ту сторону стены, и уже никуда не девается. И делать с ней можно что угодно — хоть люстру вешать(некоторые модели уже идут с крючком и крепежной планкой под светильники), хоть подвесное оборудование.

Выглядит вот так:

Из минусов — надо сверлить отверстие предварительно, и не маленькое.

Дрива(дюбель со сверлом DRIVA(металл) или TT22(пластик)), устрашающего вида сверло, как будто специально созданное для лоботомии

Выглядит вот так:

Вставляется в шуроповерт (хотя можно обойтись и дрелью, и даже отверткой), и закручивается в стену, как обычный шуруп:

Получается вот такая блямба, в которую уже закручивается шуруп:

После чего уже на этот шуруп можно прикручивать все что вам надо. Я выше показывал металлическую, а бывают еще и пластиковые:

Бабочки(дюбеля-бабочки, TNF, TNF-W)

Смысл прост. В стене делается дырка, дюбель выпрямляется и засовывается в стену. Начинаете закручивать шуруп — он цепляет дальнюю часть дюбеля и тянет к стене, сжимая его таким образом, что он оказывается прижатым к стене с другой стороны.

Недостатки — он обязательно должен что-то держать с «вашей» стороны, иначе тонкий ободок проминается, и дюбель вместе с шурупом исчезает в глубинах стены. Картину на веревочке просто так на такой дюбель не повесишь.

Все вышеперечисленные крепежи используются только для пустотелых конструкций — стен из ГВЛ, ГКЛ.

В результате вышеозначенных мероприятий у нас появилась стена, готовая к вкручиванию шурупов. Но провод шурупами прикрутить не получится, такое срабатывает только с советской телефонной «лапшой». Один из принципов организации кабелей — средства организации не должны повреждать кабель.

Вариант первый: провода в трубе.

А точнее в гофре. Называется «Труба гофрированная ПВФ с протяжкой»

Протяжка — это та проволока, что торчит с обоих концов.

Один конец закрепляется на проводе:

А за второй надо аккуратно потянуть, и кабель окажется в гофре.

Штуки в середине — крепления.

Они прикручиваются к стене шурупами:

И в них защелкивается гофра:

Получается вот так:

Для большего удобства крепления могут защелкиваться друг в друга, для ровного монтажа сразу нескольких гофр.

Главное достоинство гофры — она герметична. Поэтому ее можно использовать на улице:

Правда, надо учитывать что в этом случае на ней не должно быть порезов и дырок, а если есть — они должны быть снизу. В дырки, расположенные вверху, легко может залиться пара литров воды, и вырвать гофру из креплений под своим весом. Для таких случаев есть специальные крепления, которые еще дополнительно защелкиваются поверх, но я их почему-то давно не видел в магазинах. Конечно, все соединения для эксплуатации на улице надо по возможности герметизировать. Хотя бы простым герметиком, если нет уплотнителей.

Еще ПВХ гофра не любит частого засовывания-вынимания из креплений, идеально — закрепил и все. Иначе она мнется и трескается:

Кстати, тут крепления защелкнуты друг в друга.

А еще она не поддерживает горение, не дает загореться проводам, ограничивая к ним поток воздуха, спасает от раздавливания провода при замуровке в расширяющиеся смеси. Правда, такой рукав не следует класть там, где есть риск затопления, или погрызания грызунами. В этих случаях лучше использовать такую же гофру, но металлическую. Называется металлорукав, обычно с длинным кодом, в котором зашифрованы размер, толщина, оболочка и тд. Но я его обычно покупаю, тыкая в витрину, «и вот этого 10 метров». 🙂

А еще гофра спасает провода от любопытных взглядов, а чувство прекрасного — от вида проводов. Но, допустим, у нас есть пучок проводов, который никак не оскорбит наши чувства прекрасного, потому что он будет проложен за подвесным потолком или закроется перегородкой.

Для начала, его надо собрать, чтоб визуально отличить его от других таких же пучков, и предотвратить запутывание.

Думаю, объяснять что такое нейлоновая стяжка, тут никому не надо? Все видели ее хоть раз.

На одном из кончиков есть головка с защелкой-храповиком:

А по всей остальной длине стяжки — наклонная рифленая поверхность. Защелка пропускает только в одну сторону, а в другую — стопорится.

Оборачиваем провода, защелкиваем, затягиваем до предела. По желанию — обрезаем кончик.

Само-собой, одноразовая. Что-то надо вытащить или добавить — режем, и защелкиваем новую.

Не подходит для отрицательных температур и яркого солнца — на морозе становится хрупкой, после чего первый порыв ветра эффектно срывает стяжки по всей длине кабеля. Рассыпается после пребывания на солнце(от месяца до года-двух, зависит от производителя). Не любят излишнего натяжения и нагрузок — рвутся. Короче, удел полиэтиленовой стяжки — организация легких кабелей, крепление их к панелям. Не стоит вешать кабель на стяжки, по крайней мере полностью. Закрепите еще на что-нибудь.

Например на металлическую стяжку:

Так и называются — стяжка из нержавеющей стали.

Принцип понятен, заправляем и затягиваем. Очень прочная, держит, емнип до 30 кг одна минимум. Кусается только кусачками, не пробуйте «выкрутить» на разрыв пассатижами — легко прорезает оболочку кабеля, но так и не рвется.

Внутри — шероховатый шарик внутри сужающейся полости. Когда вы проталкиваете ленту в «правильном» направлении — он выкатывается в широкую сторону(полностью ему выпасть не дает маленький металлический язычок, его видно на фотке), а когда пытаетесь вытащить обратно — шарик катится обратно, попадает в узкую щель, и прижимается к ленте тем сильнее, чем сильнее вы тянете.

Но стяжки к шурупам крепить неудобно. Для устранения этого недостатка есть площадки для кабельных хомутов

Есть виды с клеевой площадкой или без нее. Конечно, рассчитывать на клеевую площадку можно разве что при прокладке телефонной проводки, проложенной по полу в очень тихом месте, где никто не ходит. ИМХО, единственное применение площадки — приклеить сразу в нужное место, перед прикручиванием шурупом(для этого есть специальное отверстие в центре).

После чего продеваем в узкие дырочки стяжку и закрепляем ее на кабеле

Вот, кстати, три вида — на клей, на шуруп, и на шуруп в металлический дюбель.

Прочно держится только нормальный шуруп с широкой головкой, закрученный в DRIVA-дюбель.

Одна из моих самых любимых штук — дюбель-хомут.

Великолепное решение. Думаю, что все уже догадались, что с ним делать, но я все же поясню. Сверлим дырку:

Оборачиваем кабель хомутом:

И запихиваем его в дырку!

Все. Кабель надежно закреплен.Хомут гораздо толще стяжки, и при правильном отверстии легко несет вес даже пучка силовых кабелей.

Хит всех времен и народов, любимый крепеж монтажников провайдера. Скоба крепежная пластиковая.

Дешевая, продается во всех магазинах. На этом ее достоинства заканчиваются. Не знаю, может есть какая хитрость, но я за 10 с лишним лет так и не смог научиться ее забивать с первого раза и без ругани. Гвоздик маленький, держать неудобно. Хорошо держится лишь в деревянных поверхностях, что вкупе с любовью монтажников крепить ее на ГВЛ обеспечивает отрыв кабеля через неделю. А еще иногда их пытаются вбить в пластиковые плинтуса и штукатурку бетонных стен. Или в раствор между кирпичами, да. В общем так делать не надо, за такое монтажники в аду горят, над коптящим костром из кабельной изоляции.

Пластиковые серьги для кабеля(да-да, так и называются) и металлические скобы для кабеля(против них, в отличие от их пластиковых тезок я ничего не имею).

Первые хороши тем, что крепятся всего одним шурупом, но в отличие от дюбель-хомутов ее можно использовать несколько раз — шуруп выкрутить, кабель добавить-убрать, и закрутить опять. А металлические скобы отлично держат любой тяжелый кабель, и обладают отличным усилием на разрыв, успешно справляясь с атаками уборщиц, ногами и руками посетителей и любителями прикрепить свой кабель к чужому.

Оригинальная статья была вывесена на habrahabr.ru здесь. Я советую пройт и по ссылки и почитать комментарии, которые довольно интересны и дополняют статью.

Как раз в комментариях приведены и другие способы крепления проводов: кабель-каналы. Так же сейчас при устройстве пола используют пластиковые плинтуса, в которых по умолчанию встроен кабель-канал. В них так же можно прокладывать кабеля.

Думаю эта статья поможет вам разобраться с прокладкой электрики как в собственном гараже, так и при ремонте электропроводки дома.

Как подключить потолочный вентилятор

К

Ли Уоллендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 14.04.23

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp. Он также является членом Наблюдательного совета The Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Ель / Кевин Норрис

Обзор проекта

Потолочные вентиляторы невероятно полезны для управления внутренней температурой в течение всего года. Летом потолочные вентиляторы вытягивают горячий воздух вверх и наружу. Зимой их можно перевернуть, чтобы направить теплый воздух в жилые помещения. Благодаря этим преимуществам установка потолочного вентилятора обычно стоит потраченного времени и средств, даже если установка требует небольшого дополнительного планирования и работы.

Подставка для потолочного вентилятора

Потолочный вентилятор должен висеть на электрической коробке, поддерживаемой двумя потолочными балками. Использование металлической переделки или переделки кронштейна и коробки потолочного вентилятора позволяет избежать разрыва гипсокартона потолка для изготовления деревянных распорок.

Модернизированная скоба проходит через 4-дюймовое отверстие в потолке. Скручивание скобы затягивает ее между двумя соседними 16-дюймовыми центральными балками. Затем 4-дюймовая металлическая электрическая коробка прикрепляется к распорке и идеально входит в отверстие в потолке.

Модернизированные распорки потолочного вентилятора соответствуют или превышают требования к прочности по весу Национального электрического кодекса в 70 фунтов. Большинство потолочных вентиляторов весят 50 фунтов или меньше. Существуют также новые модернизированные коробки для потолочных вентиляторов, которые крепятся непосредственно к боковой балке с помощью конфигурации с 3 винтами, закрепленной изнутри коробки. Это могут быть пластиковые или металлические ящики, но они должны быть рассчитаны на использование вентилятором.

Управление потолочным вентилятором

В зависимости от вентилятора и ваших потребностей вы можете подключить потолочный вентилятор так, чтобы он управлялся непосредственно вентилятором (с помощью шнура, цепи или пульта дистанционного управления) или управлялся настенным выключателем.

Вентилятор без настенного выключателя

Потолочным вентилятором можно управлять с помощью тяговой цепи, расположенной на корпусе вентилятора, или с помощью пульта дистанционного управления. При таком расположении вентилятор не управляется настенным выключателем. В этой ситуации проводка проходит от электрической коробки потолочного вентилятора непосредственно к электрической сервисной панели или к существующему поблизости источнику питания.

Вентилятор, управляемый настенным выключателем

Потолочным вентилятором можно управлять с помощью настенного выключателя. При таком расположении вентилятор также можно включать и выключать на корпусе вентилятора. Кроме того, направление и скорость вращения вентилятора можно контролировать на корпусе вентилятора. Этот тип проводки должен сначала останавливаться в распределительной коробке освещения, прежде чем переходить на электрический сервисный щит.

Когда подключать потолочный вентилятор к собственной цепи

Обычный метод подключения потолочного вентилятора — отработать существующий потолочный светильник. Электрическая коробка потолочного светильника заменяется электрической коробкой, достаточно прочной, чтобы поддерживать потолочный вентилятор, или рядом с потолочным светильником может быть размещена отдельная коробка потолочного вентилятора.

Если подходящего источника электроэнергии нет, его можно принести. На электрощите создается новая цепь, и электрический кабель протягивается через стены или потолок к месту установки потолочного вентилятора.

Из-за их относительно скудных требований к мощности потолочные вентиляторы обычно не требуют выделенных цепей.

Подключать потолочный вентилятор с нуля к выделенной цепи необходимо только в том случае, если другие источники питания недоступны или если эти источники неудобны или непрактичны.

Предупреждение

Не подключайте потолочный вентилятор к другому устройству, которое должно быть подключено к выделенной цепи, например к холодильникам, морозильникам, дренажным насосам или посудомоечным машинам.

Вопросы безопасности

Большие наконечники на панели электроснабжения, которые получают питание от распределительной сети дома, всегда находятся под высоким напряжением. Отключение главного выключателя/разъединителя деактивирует всю мощность, протекающую мимо этой точки , но не деактивирует наконечники . Соблюдайте особую осторожность при работе в электрической сервисной панели.

Оборудование/инструменты

• Рабочий свет
• Плоскогубцы с тонкими губками
• Плоскогубцы
• Универсальный нож
• Тестер напряжения
• Кабельный рыхлитель
• Инструмент для зачистки проводов
• Сверлить
• 4-дюймовая кольцевая пила
• Искатель шипов

Материалы

• Потолочный вентилятор
• Автоматический выключатель
• Кабельные зажимы
• Модернизация потолочного вентилятора
• Проволочные гайки
• Электроизоляционная лента
• 1 бухта от 50 до 100 футов кабеля NM 12 или 14 калибра

Ель / Кевин Норрис

1. Выберите место для потолочного вентилятора

   Расположите потолочный вентилятор в центре комнаты или как можно ближе к центру. Держитесь подальше от любых потолочных светильников и проводных дымовых извещателей.

   Используйте искатель стержней, чтобы отсканировать потолок на наличие балок. Отметьте места расположения балок карандашом или полосками малярного скотча. Потолочный вентилятор должен быть отцентрован и закреплен между двумя балками. Отметьте центральную точку карандашом.

   Ель / Кевин Норрис

2. Найдите электрическую сервисную панель

   Найдите в доме электрический щиток или блок автоматического выключателя. Вы можете найти его в гараже, коридоре, подвале, шкафу спальни или кухонной кладовой.

   Подсказка

   Один ключ к расположению панели: служебный штуцер, служебная головка и основание счетчика расположены снаружи дома. Как правило, сервисная панель будет расположена на одном из уровней дома ниже служебного отвода / напора или основания счетчика внутри.

   Ель / Кевин Норрис

3. Вырезать отверстие в потолке

   Отключите электричество во всех цепях, которые могут проходить через потолок.

   Прикрепите 4-дюймовую кольцевую пилу к дрели. Вырежьте отверстие по отметке предыдущего шага.

   Ель / Кевин Норрис

4. Пропустите кабель через отверстие

   В зависимости от вашей модели потолочного вентилятора вам может понадобиться проводка NM калибра 14 или 12. Обратитесь к инструкциям вентилятора. Держите кабель на катушке, вставляя свободный конец в отверстие.

   Ель / Кевин Норрис

5. Рыболовная проволока через потолок

   Вентилятор без настенного выключателя : Проложите кабель через потолок и полностью к электрической сервисной панели или другому ближайшему источнику постоянного питания. Обойдите все переключатели или распределительные коробки по пути. Кабель должен оставаться непрерывным. Никакие стыки не могут быть скрыты в потолке или стенах.

   Вентилятор, управляемый настенным выключателем : Протяните кабель через отверстие в потолке к стене с выключателем света.

   Пропустите кабель вниз и через одно из открытых отверстий в распределительной коробке.

   Ель / Кевин Норрис

6. Заделка провода на панели или коробке

   Вентилятор без настенного выключателя : Протяните провод к электрической сервисной панели и отрежьте его, оставив 2-3 фута кабеля для работы. Это конечная точка.

   Вентилятор, управляемый настенным выключателем : Отрежьте кабель у распределительной коробки, оставив от 6 до 8 дюймов провода, выходящего из передней части распределительной коробки. Протяните второй отрезок кабеля от распределительной коробки к электрощиту или другому ближайшему источнику постоянного питания. На конце переключателя протолкните кабель через одно из отверстий в коробке, оставив от 6 до 8 дюймов. На конце сервисной панели оставьте около 2 футов для работы.

   Ель / Кевин Норрис

7. Подсоединение проводов к коммутатору (только для конфигурации с управлением коммутатором)

   Сорвите оболочку со всех кабелей в распределительной коробке освещения. Зачистите проволочное покрытие на 1/2 дюйма. Насадки для проводов по цветам:

   • Черный : Подсоедините черный провод, идущий от потолочного вентилятора, к одной из золотых клемм выключателя света. Подсоедините другой черный провод (тот, который идет к сервисной панели) к другой золотой клемме на выключателе света.
   • Белый : Соедините два белых провода друг с другом с помощью гайки, минуя выключатель света.
   • Заземление : Подсоедините два оголенных провода заземления, скрутив их вместе, также минуя выключатель освещения.

   Прикрепите выключатель света к коробке и добавьте лицевую панель.

   Ель / Кевин Норрис

8. Прикрепите скобу потолочного вентилятора к балкам

   Удалите любую изоляцию из отверстия. Отсоедините электрическую коробку от скобы. Вставьте скобу через отверстие. Отцентрируйте скобу над отверстием. Он должен проходить перпендикулярно лагам.

   Положив ножки раскоса на гипсокартон потолка, поверните распорку вручную, пока она не окажется вплотную между балками. Сделайте последний оборот или два с помощью гаечного ключа. Закончите с плоской стороной расчалки, обращенной вниз.

   Ель / Кевин Норрис

9. Проложите кабель в потолочной электрической коробке

   Выбейте одну из пуль сбоку металлического потолочного вентилятора. Прикрепите кабельный зажим. Протяните кабель через зажим, сняв оболочку так, чтобы в коробке осталось только 1/2–1/4 дюйма оболочки. Зачистите концы проволоки на 1/2 дюйма. Затяните зажим.

   Ель / Кевин Норрис

10. Прикрепите блок потолочного вентилятора к распорке

    Прикрутите блок потолочного вентилятора к модернизируемой распорке. Короб должен быть вровень с нижней частью потолочного гипсокартона.

    Ель / Кевин Норрис

11. Прикрепите провода к потолочному вентилятору

    Для любого типа установки (настенный выключатель или нет) прикрепите следующее, связав провода и прикрепив гайки:

    От: Электрический кабель	Кому: провода потолочного вентилятора	Результат
    Черный	Черный и синий	Подключены черный, черный и синий провода
    Белый	Белый	Белые и белые провода прикреплены
    Медь	Зеленый и зеленый	Медный, зеленый и зеленый провода подключены

    Наконечник

    Эта конфигурация отражает комбинацию потолочного вентилятора и светильника. Проводка вашего потолочного вентилятора может отличаться. Обратитесь к схеме и инструкциям вашего потолочного вентилятора.

    Ель / Кевин Норрис

12. Создать новую цепь

    Со стороны сервисной панели подсоедините кабель к выключателю:

    1. Откройте дверцу сервисной панели. Выключите главный рубильник.
    2. Снимите заднюю панель, вывернув винты с помощью отвертки.
    3. С помощью отвертки выбейте металлическую заглушку, ближайшую к предполагаемому месту расположения автоматического выключателя.
    4. Вставьте кабельный зажим с защелкой в ​​открытое отверстие.
    5. Используйте кабельный рыхлитель, чтобы снять около 12 дюймов оболочки.
    6. С помощью инструмента для зачистки проводов удалите около 1/2 дюйма покрытия со всех проводов.
    7. Вставьте кабель сбоку сервисной панели через кабельный зажим.
    8. Подсоедините неизолированный заземляющий провод к свободному месту на шине вместе с другими неизолированными медными заземляющими проводами.
    9. Подсоедините белый провод к свободному месту на нейтральной шине.
    10. Подсоедините черный провод к задней части автоматического выключателя.
    11. Вставьте автоматический выключатель в один из доступных слотов.
    12. Закройте панель.

    Ель / Кевин Норрис

Когда следует обратиться к специалисту

Если у вас нет опыта в установке новых цепей и работе с электрическими панелями, пусть квалифицированный лицензированный электрик сделает эту часть проекта за вас.

Подключение потолочного светильника с 3 проводами — как это сделать

Фото Пьера Шатель-Инноченти на Unsplash

Yewort поддерживается читателями. Когда вы покупаете по ссылкам на нашем сайте, мы можем получать партнерскую комиссию.

Если вы хотите подключить потолочный светильник с тремя проводами, вы обратились по адресу! Подключить потолочный светильник не так сложно, как может показаться на первый взгляд. В этой статье мы проведем вас через этапы подключения потолочного светильника с тремя проводами.

От определения различных проводов (красного, черного и белого) до их правильного подключения в приспособлении — мы охватим все основы.

Мы также поделимся некоторыми советами, которые облегчат работу и помогут избежать распространенных ошибок при подключении. Итак, приступим!



Что такое три разных провода в светильнике?

Понимание того, какие провода связаны с осветительной арматурой, важно для любого домовладельца. При подключении светильника важно знать назначение каждого провода и убедиться, что все сделано правильно. В этом разделе объясняется, что такое три разных провода в осветительной арматуре и как их использовать.

В светильнике используются три основных провода: черный (или горячий), белый (нейтральный) и красный.

Черный провод — горячий провод

Черный провод — это горячий провод, который передает питание от панели выключателя вашего дома к вашему светильнику. Он должен быть подключен к одному из винтов на патроне вашей лампы или где-то на корпусе вашей лампы, в зависимости от ее конструкции. Следите за тем, чтобы не соединять два отдельных провода под напряжением вместе, так как это может привести к перегрузке и потенциальному повреждению вашей системы электропроводки или даже к возгоранию электричества.

Белый провод – нейтральный провод

В большинстве случаев в бытовой электропроводке между светильниками и выключателями проложены белые нейтральные провода, выступающие в качестве обратного пути для напряжения от других розеток и устройств по всему дому.

Белый провод обычно переносит незаряженное электричество обратно к его источнику, когда это необходимо. Это предотвращает любые потенциальные удары или повреждения из-за перегрузок или поломок в системе ниже по линии.

Белый провод всегда должен быть надежно подсоединен на обоих концах его прохождения через данную коробку или соединительное соединение, в том числе должен быть подсоединен как с одного конца (выключатель), так и с другого конца (разъем, удерживающий осветительную арматуру).

Красный провод

Красный провод в электрической цепи можно использовать в любом количестве в зависимости от того, как он был подключен во время установки.

Например, его можно использовать в качестве «второго горячего» провода, обеспечивающего дополнительные выходы для розеток энергии на протяжении всего пути, или в качестве «путешественника», соединяющего несколько выключателей в одном месте, например, при установке многоходового выключателя.

Независимо от назначения, этот третий тип проводки всегда должен иметь оба конца, надежно закрепленные клеммными винтами с обеих сторон.



Как безопасно подключить потолочный светильник с тремя проводами?

Установка потолочного светильника может быть несложной, но все же требует знаний в области электропроводки, которые часто упускают из виду. Независимо от того, устанавливаете ли вы новый светильник или заменяете существующий, необходимо соблюдать правильные меры предосторожности.

Но если у вас три провода (черный, белый и красный), то есть определенные меры предосторожности, которые нужно соблюдать еще строже. Здесь мы разберем шаги, необходимые для безопасной проводки с тремя проводами:

Отключите источник питания

Перед началом любого проекта, будь то установка потолочного освещения или нет, убедитесь, что источник питания, подаваемый в монтажную коробку, правильно отключен. Если у вас есть какие-либо сомнения, используйте свой вольтметр, чтобы убедиться, что все напряжение остановлено, прежде чем продолжить.

Проверка цветов проводов и соединений

Вы должны проверить правильные цвета проводов; горячий (черный), прямой нейтральный (белый) и красный проводник для двухпроводных переключателей. Затем соедините их соответствующим образом: черный с черным, белый с белым и красный с синим, используя соответствующие разъемы проводов из набора инструментов.

Еще раз проверьте их расположение с помощью вольтметра, так как их перепутывание может вызвать проблемы во время установки.

Прикрепите потолочную пластину и монтажные кронштейны

Затем следует прикрепить потолочную пластину и монтажные кронштейны по вашему выбору, убедившись, что они надежно установлены на распределительной коробке, с которой вы работаете. Дважды проверьте надежность крепления без каких-либо выпуклостей на обоих концах, ослабленных гаек или чрезмерного затягивания винтов, гаек и болтов с обеих сторон всех четырех углов установленных пластин.

Установка патрона и лампочки

При необходимости замените каждую чашку патрона латунной деталью, называемой «контргайкой», прикрепленной к ее концу, которая обеспечивает надлежащее уплотнение, помогая сохранить контакт при затягивании, в отличие от нержавеющей стали, которая только затягивается вверх, но не влияет на цель уплотнения после отвинчивания.



сообщите об этом объявлении

Лучшее понимание того, как соединить красный, черный и белый провода потолочного светильника

Подключение потолочного светильника может показаться довольно сложным, особенно если вы смотрите на пучок проводов разных цветов. К счастью, подключение красного, черного и белого проводов потолочного освещения не так уж сложно, если вы понимаете, какие из них идут вместе. В этом разделе мы подробно объясним, какой провод к чему подключается, как и почему.

Красный и черный провода предназначены для распределения электроэнергии; красный провод обеспечивает подачу положительного напряжения, а черный провод действует как земля (отрицательное напряжение). Белый провод часто называют «нейтральным», что означает, что он не предназначен для протекания тока или потенциала напряжения.

Чтобы подключить красный, черный и белый провода к потолочному светильнику, начните с прикрепления черного провода к той стороне распределительной коробки, которая не имеет токопроводящих частей. Если возможно, лучше всего использовать колпачок или бандитский зажим, чтобы сделать ваши электрические соединения безопасными и надежными.

После подключения черного провода к распределительной коробке подключите белый нейтральный провод. Убедитесь, что это соединение надежно, но будьте осторожны, чтобы не продеть их друг через друга, поскольку они должны быть тугими, но надежными.

Затем вы можете присоединить провод источника питания (красный) к распределительной коробке, убедившись, что не осталось оголенных медных жил после того, как вы отрезали ненужное количество изоляции с каждого провода.

Это связано с тем, что электричество должно перемещаться упорядоченным образом, а бродячая жила может быть опасной в линии, когда она случайно коснется какой-либо части другой поверхности под напряжением, что приведет к возникновению таких проблем, как искрообразование или срабатывание автоматических выключателей и т. д.

После всего три провода были надежно подключены в соответствующих положениях (черный подключен первым), ввинтите колпачки, прилагаемые к потолочному светильнику, в соответствующие клеммы: Г-образная клемма для питания (красная), S-образная клемма для заземление (черный) и круглая клемма для нейтрального/белого провода соответственно.

Перед тем, как включить свет, убедитесь, что внутри распределительной коробки и снаружи все в порядке, все в порядке, без коротких замыканий или ослабленных соединений, прежде чем продолжить!



Как определить кабель выключателя при подключении потолочного светильника с тремя проводами?

Первым шагом при подключении потолочного светильника с тремя проводами является определение кабеля выключателя. Самый простой способ сделать это — поискать на нем красный рукав или ленту. Это поможет вам легко определить его. Если вы не уверены, какой кабель к какому выключателю относится, лучше всего приобрести индикатор, который поможет вам.

После определения кабеля переключателя следующим шагом является подключение трех проводов. Подсоедините черный провод от источника питания (также известный как «горячий») к самой темной клемме (общей) обоих переключателей.

Белый провод от источника питания должен быть подключен непосредственно к любой из оставшихся клемм каждого переключателя.

Примечание: к этим клеммам одновременно должно подсоединяться не более одного белого провода.

Наконец, подключите красно-желтый провод с маркировкой на рукаве от общей клеммы любого переключателя, который должен быть снова подключен к самому потолочному светильнику, завершая схему подключения для обеих сторон вашей проводки.

Важно, чтобы при выполнении соединений ни одно из них не касалось других токопроводящих объектов, таких как другие провода, оголенные металлические детали внутри перил и т. д.

В противном случае они могут вызвать неустойчивое поведение или даже повредить электронное оборудование, подключенное впереди них, если вступят в контакт с ними на достаточно высоком уровне.

В зависимости от того, где именно расположены ваши светильники и сколько освещения вам нужно, решите, будете ли вы иметь только одну 3-полосную установку, предназначенную исключительно для ваших потолочных светильников, или дополнительные 3-полосные установки, ответвляющиеся от уже существующих, для более сложные световые ситуации.



Как заменить трехпозиционный выключатель света?

Трехпозиционный выключатель света — это тип электрического выключателя, который обычно устанавливается возле дверных проемов, лестничных клеток и других помещений внутри дома с несколькими вариантами освещения. Он управляет одним и тем же светом из двух или более разных мест в доме.

Замена этого переключателя часто может быть сложной и трудоемкой, если вы не знаете, что делаете. Но вот несколько полезных советов о том, как заменить трехпозиционный выключатель света:

Самый важный шаг перед заменой трехпозиционного выключателя — отключить питание. Это важный шаг безопасности, который нельзя упускать из виду, независимо от того, какой тип электромонтажных работ вы выполняете.

Переверните плату выключателя или вывинтите предохранитель соответствующей цепи, чтобы безопасно отключить питание перед началом работы.

Затем отвинтите все винты, удерживающие существующий переключатель на месте, и осторожно извлеките его из корпуса, обращая особое внимание на места подключения каждого провода.

Осторожно вытягивайте провода, стараясь не повредить изоляцию, вытягивая их по одному и откладывая в сторону для будущих подключений к новому выключателю позже.

Чтобы заменить двухпроводной переключатель, найдите его нейтральный провод, который должен быть белым, пометьте его как «W» (белый) и используйте его в качестве провода заземления при соответствующем подключении нового переключателя.

При замене 3-проводной системы найдите ее общий провод, который должен быть черным или красным, затем обозначьте его буквой «B» (для черного) или «R» (для красного) соответственно в зависимости от цвета, затем используйте его в качестве общего/эталонного точку при подключении.

Для этого типа коммутации требуются только двойные бегунки для перемещения между коробками и не требуются специальные соединения заземления, поскольку в таких системах нет необходимости в защитной изоляции.

Однако при необходимости можно добавить один простой заземляющий провод, идущий от коробки с одной стороны непосредственно к шине заземления другой стороны, идущей от главной панели.

Выровняв недавно приобретенные разъемы проводки вместе с винтами соответствующего цвета, вы надежно затяните их после правильной сборки.

Обратите внимание, что на некоторых разъемах маленькие стрелки указывают на кабели соответствующего цвета, поэтому рекомендуется поворачивать их по часовой стрелке/против часовой стрелки, прежде чем затягивать каждую секцию до надежной фиксации.

Обеспечение полного контакта поможет свести к минимуму факторы риска, связанные с длительным использованием из-за больших нагрузок, применяемых в течение определенного периода времени без надлежащего графика обслуживания.

Подсоедините каждый провод в соответствии с обозначенным положением к соответствующему контактному пространству внутри самого корпуса устройства, тщательно проверяя ситуации, чтобы клеммы правильно совпадали с цветными метками.

Если все сделано правильно, новый блок теперь должен начать работать правильно, при условии, что никакие другие сбои не мешают нормальному рабочему состоянию оставаться стабильным на протяжении всего процесса тестирования.



Как снять старый потолочный светильник?

Вот пошаговое руководство по безопасному демонтажу старого потолочного светильника:

Отключите питание на панели выключателя

Во избежание несчастных случаев или травм важно отключить питание в цепи, которая ведет к потолочному светильнику на панели выключателя, прежде чем выполнять какие-либо работы. Как только все питание будет отключено от цепи, вы можете приступить к удалению потолочного светильника.

Отвинтите светильник и отсоедините провода

С помощью отвертки или инструментов, подходящих для вашего типа потолочного светильника, отвинтите и ослабьте все болты, соединяющие его с монтажным оборудованием, и осторожно отсоедините все провода, прикрепленные к нему. Аккуратно опустите весь блок светильника вниз от точки крепления, пока он не окажется на расстоянии вытянутой руки или его можно будет безопасно снять без посторонней помощи.

Очистить любой оставшийся мусор

После того, как вы успешно удалили старый потолочный светильник, используйте перчатки и другие защитные средства, такие как защитные очки, если это необходимо, чтобы очистить все оставшиеся части мусора вокруг того места, где был установлен предыдущий блок.
