Чем крепить провод в штробе
Как правильно — штраба или штроба? Не одно десятилетие строители и электрики спорят над этим вопросом и не могут прийти к единому мнению. Хотя чаще используется второй вариант. Штроба — специально проделанная канавка в стене для укладки инженерных и электрических коммуникаций. В отношении электрических сетей такой способ дает главные преимущества — провода полностью спрятаны, не нарушают интерьер, защищены от механических воздействий. Сделать штробу, особенно в бетоне, не так то просто. Для этого применяют перфоратор, болгарку (угло-шлифовальную машинку), штроборез. Но не менее важно качественно закрепить провод в штробе.
Существует несколько способов решения такой задачи. Они и являются темой нашей статьи.
Алебастр
Самый дешевый способ крепления провода в штробе — использовать какой-либо быстросохнущий раствор: алебастр, гипс, клей для гипсокартона и тому подобное.
Дюбель-хомуты
Крепеж изготовлен в форме скобы, которой можно прижать провод, забив ее в предварительно просверленное отверстие. Дюбель-хомуты предусмотрены под крепление провода определенного диаметра. Например в ассортименте нашего интернет-магазина есть дюбель хомуты черного и белого цвета под диаметр кабеля 5-10 мм, 11-18 мм, 19-25 мм. Крепеж изготовлен из прочного полиамида. Диаметр отверстия для всех видов дюбелей 6 мм. К недостаткам такого крепежа можно отнести низкую универсальность — под разные диаметры кабелей нужно подбирать определенные дюбель-хомуты.
Дюбель-стяжки
Дюбель-стяжка фактически представляет собой совмещение двух видов крепежа — дюбель-гвоздь и кабельную стяжку под дюбель. По сути это аналог фасадного дюбеля, только с уменьшенными размерами. Пользоваться ими очень удобно. В предварительно просверленные отверстия вставляется дюбель-стяжка и фиксируется путем забивки разжимного колышка. Крепеж готов к “принятию” провода и его фиксации стяжкой. Удобны как для жмутов, так и для одиночных кабелей.
Кабельные стяжки под дюбель
Стяжка из нейлона в основании которой есть отверстие для крепежа. Монтаж отличается простотой. Сверлится отверстие под диаметр крепежного изделия. Отверстия кабельной стяжки и базового основания совмещаются, после чего в них забивается крепежное изделие. Стяжка выделяется универсальностью, поскольку базовым основанием может быть практически любой материал — бетон, кирпич, камень, дерево, пластик.
Пластиковый дюбель под стяжку
Крепить провод в штробе также очень удобно с помощью пластиковых дюбелей под стяжку. Дюбель изготавливается из прочного полиамида. Головка выполнена в форме прямоугольного отверстия. После забивки, в отверстие головки вставляется кабельная стяжка любой длины, которая прочно и надежно фиксирует провод в штробе.
Алюминиевые пластины
Некоторые электрики для крепления кабелей в штробе применяют предварительно нарезанные алюминиевые пластины. Жмут проводов оборачивается пластинкой, которая методом сквозного монтажа прикрепляется к дну штробы дюбелем-гвоздем. Этот способ менее технологичен, так требует предварительной нарезки алюминиевых пластин.
Способы крепления
Обновлено: 07.
12.2020 13:26:44
Поставить оценку
Успешно отправлено, Спасибо за оценку!
Нажмите, чтобы поставить оценку
Как закрепить кабель в штробе
Главная » Статьи » Как закрепить кабель в штробе
Крепление кабеля в штробе
Довольно часто в ходе ремонта для монтажа электропроводки необходимо делать штробление.
Несмотря на то, что эта процедура и принесет много шума и грязи, ее выполнение в обязательном порядке необходимо для проведения маскировки проводов.
Крепление кабеля в штробе – довольно трудное занятие. В данной статье мы более подробно остановимся на особенностях данной процедуры, рассмотрим порядок выполнения работ и способы фиксации кабеля.
Содержание
- Разметка
- Что нужно для штробления
- Монтаж кабеля
- Закрепление проводки
Разметка
Перед штроблением сделайте разметку
О штроблении и фиксации проводки необходимо задумываться до отделки помещения, до того как будут клеиться обои, стелиться линолеум и устанавливаться мебель.
Проводить разметку нужно на голой стене.
На выбранном месте размечается участок, по которому будет проведены кабели.
Разметку можно осуществить при помощи карандаша и линейки.
Кабельные линии должны размещаться либо под потолком, либо вертикально по отвесу. Никаких диагональных переходов или горизонтальных размещений быть не должно.
Учитывайте, что потребуется заранее определиться с местом размещения розеток и выключателей. Отверстия для их установки понадобится сделать в тоже время, что и штробу для закрепления проводки. Ширина штробы определяется исходя из количества и сечения провода, который будет в ней размещен.
Что нужно для штробления
Насадка штробер
После завершения разметки понадобится решить вопрос, чем проводить штробление. Вариантов существует достаточно много.
Наиболее применяемым инструментом является перфоратор со специальной насадкой, которая носит простое название – штробер. Она представляет собой изогнутую лопатку с желобком.
Ее конец достаточно острый, чтобы справиться с пробиванием штробы. Работать с такой насадкой необходимо в ударном режиме. В результате вы получите ровное и глубокое покрытие.
Другой насадкой является обычная плоская лопатка. Процедура обработки практически такая же, как и у предыдущего приспособления, однако производительность будет не такая высокая.
Болгарка станет вспомогательным инструментом в деле штробления
Добиться большого эффекта при штроблении перфоратором достаточно трудно, особенно если обработка проводится на бетонной стене.
Многие профессионалы рекомендуют использовать специальный дисковый режущий инструмент для такой работы.
В качестве такого приспособления используется болгарка с алмазным диском.
Она поможет осуществить надрезы на нужную глубину, а затем выбить центральный участок уже при помощи перфоратора.
Хоть количество процедур и выглядит довольно внушающим, эффекта от болгарки можно добиться гораздо больше, чем от перфоратора.
Скорость работы болгарки довольно большая, так что много времени строительные работы у вас не отнимут.
Штроборез
Ну а самым эффективным инструментом для штробления является штроборез. Это приспособление по конструкции чем-то напоминает болгарку. У вас есть возможность отрегулировать расстояние между дисками, следовательно, вы сможете задать необходимую ширину штробы.
От таких процедур появляется довольно много пыли и загрязнений, поэтому во время работы в обязательном порядке необходимо использовать респиратор и беруши. Это поможет сохранить ваше здоровье и предотвратить попадание пыли в дыхательные пути.
Монтаж кабеля
После того, как процедура штробления будет окончена, а все загрязнения убраны, можно переходить к монтажу проводки. Довольно часто требованиями о сменяемости скрытой электропроводки пренебрегают.
Основные правила размещения кабелей можно увидеть на следующей схеме.
Закрепление проводки
Как же закрепить кабель в штробе? Зафиксировать кабель можно при помощи следующих методов:
- С использованием перфорированной полосы.
Именно такой способ зачастую использовался при постройке «хрущевок». Крепление провода в штробе выполняется с использованием дюбелей. Это довольно надежный метод, он удержит проводку вне зависимости от количества кабелей. - Иногда крепеж производят алюминиевой проволокой. Ее можно приобрести практически в любом магазине электроники. Соорудить ее своими руками также не составит особого труда. Для крепления проволоку пробивают посередине и прикручивают ее к нижней части штробы. Кабели крепят к верхней полосе, концы загибаются пассатижами, тем самым создавая прочный замок. Способ довольно трудный, но довольно экономный.
- Закрепить провод можно при помощи алебастра. Для этого проводка тянется по штробе и фиксируется при помощи раствора. Недостатком такого метода является необходимость разводить смесь в небольших количествах из-за ее быстрого высыхания.
- Самым эффективным методом является крепеж проводки к штробе с использованием дюбель-хомута с установочным размером 6 мм. На его окончании имеется петля, которая помогает в удержании проводки и позволяет существенно облегчить процесс монтажа. Для его осуществления необходимо пробить несколько отверстий и затем с помощью дюбель-хомутов произвести крепеж жгута. Подробности крепления проводов в выштробеленном канале смотрите в этом видео:
Именно такой способ зачастую использовался при постройке «хрущевок». Крепление провода в штробе выполняется с использованием дюбелей. Это довольно надежный метод, он удержит проводку вне зависимости от количества кабелей.
На его окончании имеется петля, которая помогает в удержании проводки и позволяет существенно облегчить процесс монтажа. Для его осуществления необходимо пробить несколько отверстий и затем с помощью дюбель-хомутов произвести крепеж жгута. Подробности крепления проводов в выштробеленном канале смотрите в этом видео: Как видите, методов крепежа существует достаточно много. Вы имеете возможность выбрать наиболее удобный для вас способ исходя из имеющихся инструментов и свободного времени. Главное при такой работе, не торопиться и перед окончанием проверить, правильно ли были выполнены все действия.
moyastena.ru
Как сделать штробу и закрепить в ней кабель
В подавляющем большинстве случаев при монтаже скрытой электропроводки никак не обойтись без такой грязной и шумной процедуры, как штробление.
Провода и кабели надо прятать, а как это сделать без штробы, если перед нами просто ровная стена из бетона или кирпича? Тем более, что жгут этих проводов подчас получается более чем внушительный, особенно в местах подключения к квартирному распределительному щиту.
1. Разметка
О штроблении и укладке жгутов из кабелей надо позаботиться задолго до окончательной отделки помещения: именно тогда, когда в квартире еще нет и в помине ни мебели, ни вещей, ни обоев, ни линолеума, вообще ничего. Одним словом – голые стены, как в одной известной телепередаче.
На этих голых стенах определяем и размечаем трассу, по которой у нас будут проходить кабельные линии. Разметку можно произвести при помощи строительного карандаша и уровня. Здесь не лишним будет напомнить, что кабельные линии должны располагаться не абы как, а идти либо горизонтально под потолком (на высоте 2,5м), либо строго вертикально по отвесу. Никакие диагональные переходы и горизонтальные отрезки на низком уровне не допускаются категорически.
Производя разметку стен, сразу определяемся с местом расположения розеток, выключателей и ответвительных коробок, ведь отверстия в стене для их монтажа необходимо будет выполнить на том же этапе, что и штробы для укладки кабеля. Ширину каждой штробы определяем в соответствии с количеством и сечением кабеля, который будет в ней закрепляться.
Более подробно смотрите здесь: Как выполняется разметка при монтаже электропроводки
2. Штробление
Завершив разметку, переходим к следующему вопросу, имеющему первостатейное значение. Чем штробить? Выбрать есть из чего.
Чаще всего для выполнения штробы используется перфоратор с одной из специальных насадок. Первая из таких насадок так и называется – штробер. Штробер представляет собой слегка изогнутую лопатку с продольным желобком. Конец этой лопатки заострен и предназначен для углубления внутрь пробиваемой штробы. Работать со штробером следует на чисто ударном режиме, без вращения. Штроба от него получается аккуратной и глубокой. Однако выполнить при помощи этого приспособления штробу шире самого штробера можно лишь за несколько приемов, что, конечно, не очень удобно.
Другая насадка, часто используемая для штробления при помощи перфоратора, – это обычная плоская лопатка. Принцип работы с ней примерно тот же, что и со штробером, но производительность немного ниже.
Обычные острые пики для перфоратора или даже буры, как ни странно, тоже иногда используются для штробления, – когда ничего другого под рукой нет, а объемы работ совсем небольшие.
И все-таки большой производительности при штроблении перфоратором ожидать не приходится, особенно, если речь идет о штроблении бетонных стен. Поэтому при больших объемах работ многие электромонтажники используют для выполнения штроб дисковый режущий инструмент.
В качестве такового нередко подходит углошлифовальная машинка (УШМ), или, проще говоря, болгарка с алмазным сегментным диском. С ее помощью делаются прорези по краям штробы на необходимую глубину, а средняя часть впоследствии легко выбивается при помощи все того же перфоратора. Несмотря на, казалось бы, гораздо большее количество рабочих операций, штробление при помощи болгарки намного производительнее, чем та же работа при использовании одного лишь перфоратора. Причина – в том, что болгарка делает каждый рез очень быстро за один единственный проход.
Самым же производительным инструментом для штробления является штроборез – очень похожее на болгарку приспособление. У штробореза два режущих диска, расположенных параллельно друг другу. Расстояние между этими дисками регулируется, а это значит, что можно выставлять ширину штробы в необходимых пределах. Меняется и положение дисков относительно опорной поверхности, то есть глубина штробления.
У дисковых режущих инструментов по сравнению с перфоратором есть лишь один недостаток. Конечно, и при штроблении перфоратором пыли и грязи бывает много, но от режущего диска эта пыль летит даже не клубами, а сплошным потоком. Если электрик пренебрегает средствами индивидуальной защиты при штроблении болгаркой или штроборезом, то закончив несколько объектов, он рискует поиметь заболевание легких и/или глаз.
Посему защитные очки, респиратор и беруши при выполнении штроб – это далеко не роскошь, даже если вы работаете перфоратором. Свое здоровье всегда дороже. Профессиональные штроборезы, кстати, оснащены не только защитным кожухом для дисков, но и штатным патрубком для подключения промышленного пылесоса, который может поглотить большую часть вырабатываемой пыли.
3. Монтаж кабеля
И вот штроба выполнена, пыль и туман рассеялись, и можно приступать к монтажу кабелей. К сожалению, требованием о сменяемости скрытой электропроводки при укладке кабеля в штробе чаще всего приходится пренебречь. Выполнение больших и широких штроб, в которых могла бы разместиться труба для проводки кабеля, возможно далеко не всегда.
Поэтому, как правило, в штробу кабели укладываются жгутами, безо всякой дополнительной защиты. Изоляция самого популярного для домашнего монтажа кабеля – ВВГнг – достаточно надежна и не подводит при таком способе укладки.
Закрепить же кабель в штробе можно одним из следующих способов:
3.1 При помощи перфорированной полосы. Именно подобные нейлоновые перфорированные полосы в своей массе применялись при строительстве наших «любимых» панельных «хрущевок». Полоса крепилась поперек штробы при помощи дюбелей и надежно держала всю массу кабелей независимо от их количества.
3.2 Посредством монтажной алюминиевой полосы.
Продается такая в любом магазине электрики. Собственно, ее и покупать необязательно: при наличии свободного времени и терпения можно сделать ее, нарезав любой тонкий и пластичный металл.
Для монтажа полоса пробивается посередине и прикручивается на дно штробы при помощи популярной пары «саморез-дюбель». Кабели укладываются на полосу сверху, а концы ее загибаются пассатижами, образуя плотный и надежный замок. Способ, конечно, трудоемкий, но все же очень популярный.
3.3 Вполне возможно крепить кабель при помощи алебастра. Тянем кабельную линию по штробе и сразу фиксируем раствором, который держим под рукой. Недостаток этого способа в том, что раствор алебастра нельзя разводить в большом количестве из-за того, что он очень быстро сохнет.
3.4 Самым «передовым» и производительным способом крепления кабеля в штробе является крепление при помощи дюбель-хомутов. Дюбель-хомут – это дюбель установочного размера 6 мм. На конце его есть специальная петля, позволяющая удержать жгут кабелей.
Таким образом, монтаж с использованием дюбель-хомутов прост донельзя: достаточно лишь пробить перфоратором ряд отверстий, а затем вставить в них дюбель-хомуты с зафиксированным жгутом.
Рекомендуем почитать: Как проложить кабель от щитка до розетки при подключении электроплиты
electrik.info
Как укладывать провод в штробу
Итак, в предыдущей статье я показал как делать штробу под скрытую электропроводку, сейчас покажу как укладывать провод в штробу.
Вроде бы что тут такого сложного- засунул провод да заштукатурил. Да нет, не все так просто.
Наша задача зафиксировать провод так, чтобы в дальнейшем при заделке он не шевелился в штробе и не сдвигал слой раствора когда она будет заделываться .
Для начала надо просверлить отверстия в штробе диаметром 6-8 мм через 30-60 см.
Расстояние выбирается опытным путем, самое главное что бы провод не оттопыривался сильно от стены, а тем более не торчал из штробы.
Если расстояние сделать слишком большим- в дальнейшем возникнут проблемы при заделке швов раствором.
Для квартирной электропроводки в большинстве случаев достаточно 6 мм, что бы установить в сделанное отверстие дюпель, а уже к дюпелю фиксируется провод.
В приведенном примере я применил пластиковую дюпель-скобу.
Можно просто тупо забить в отверстия деревянные пробки, в них ввернуть саморезы, а уже к саморезам прикрепить провод- будет ничуть не хуже, сам так очень часто делал.
Единственный минус- много времени уходит на подготовку- надо же эти деревянные пробки изготовить, хорошо что обычно обрезков досок на стройке много.
Берешь обрезок доски, строгаешь пробки ( мы их еще чопиками называем)- и вперед!
Итак, отверстия просверлили в штробе, дальше надо зафиксировать провод вдоль штробы для удобства.
Я сделал это с помощью ранее установленной распредкоробки, а второй конец провода уходит в стену в коридор.
Затем все просто- одеваем на провод дюпель- скобу и вставляем в приготовленные отверстия.
Все- провод у нас приготовлен к заделке раствором.
Теперь нюансы.
Если идет не один провод- то фиксируем сначала один, а уже к нему с помощью пластиковых хомутов или монтажного провода- следующий провод или несколько проводов.
Только в этом случае расстояние между отверстиями придется делать поменьше.
Должен предупредить- по правилам в штробе нельзя прокладывать провода пучками, расстояние между ними должно быть минимум 3 мм.
Бывает еще что штукатурка очень слабая- почти без цемента, один песок, да еще толстым слоем, тогда надо засверливать отверстие глубже- до кирпича или если под штукатуркой дранка- до дерева.
И уже в кирпич делать дюпель , а в дерево- вворачивать саморез.
Ну вот, вроде основные моменты все написал. Пишите вопросы, дополнения- буду рад вашим комментариям!
Узнайте первым о новых материалах сайта!
Просто заполни форму:
ceshka.ru
Чем крепить провод в штробе
Как правильно — штраба или штроба? Не одно десятилетие строители и электрики спорят над этим вопросом и не могут прийти к единому мнению.
Хотя чаще используется второй вариант. Штроба — специально проделанная канавка в стене для укладки инженерных и электрических коммуникаций. В отношении электрических сетей такой способ дает главные преимущества — провода полностью спрятаны, не нарушают интерьер, защищены от механических воздействий. Сделать штробу, особенно в бетоне, не так то просто. Для этого применяют перфоратор, болгарку (угло-шлифовальную машинку), штроборез. Но не менее важно качественно закрепить провод в штробе.
Существует несколько способов решения такой задачи. Они и являются темой нашей статьи.
Алебастр
Самый дешевый способ крепления провода в штробе — использовать какой-либо быстросохнущий раствор: алебастр, гипс, клей для гипсокартона и тому подобное. Процесс крепления очень простой и не требует дополнительного инструмента. Только мастерок или шпатель. На уложенный в канавку провод наносится заранее разведенный раствор. Через несколько минут провод прочно зафиксирован. Способ медленный.
Поскольку раствор быстро схватывается, его надо часто разводить. Да и закрепить более 2 проводов штробе таким способом достаточно проблематично.
Дюбель-хомуты
Крепеж изготовлен в форме скобы, которой можно прижать провод, забив ее в предварительно просверленное отверстие. Дюбель-хомуты предусмотрены под крепление провода определенного диаметра. Например в ассортименте нашего интернет-магазина есть дюбель хомуты черного и белого цвета под диаметр кабеля 5-10 мм, 11-18 мм, 19-25 мм. Крепеж изготовлен из прочного полиамида. Диаметр отверстия для всех видов дюбелей 6 мм. К недостаткам такого крепежа можно отнести низкую универсальность — под разные диаметры кабелей нужно подбирать определенные дюбель-хомуты.
Дюбель-стяжки
Дюбель-стяжка фактически представляет собой совмещение двух видов крепежа — дюбель-гвоздь и кабельную стяжку под дюбель. По сути это аналог фасадного дюбеля, только с уменьшенными размерами. Пользоваться ими очень удобно. В предварительно просверленные отверстия вставляется дюбель-стяжка и фиксируется путем забивки разжимного колышка.
Крепеж готов к “принятию” провода и его фиксации стяжкой. Удобны как для жмутов, так и для одиночных кабелей.
Кабельные стяжки под дюбель
Стяжка из нейлона в основании которой есть отверстие для крепежа. Монтаж отличается простотой. Сверлится отверстие под диаметр крепежного изделия. Отверстия кабельной стяжки и базового основания совмещаются, после чего в них забивается крепежное изделие. Стяжка выделяется универсальностью, поскольку базовым основанием может быть практически любой материал — бетон, кирпич, камень, дерево, пластик. Соответственно, в качестве крепежа могут выступать как дюбель-гвозди, так и саморезы, винты, гвозди, шурупы
Пластиковый дюбель под стяжку
Крепить провод в штробе также очень удобно с помощью пластиковых дюбелей под стяжку. Дюбель изготавливается из прочного полиамида. Головка выполнена в форме прямоугольного отверстия. После забивки, в отверстие головки вставляется кабельная стяжка любой длины, которая прочно и надежно фиксирует провод в штробе.
Алюминиевые пластины
Некоторые электрики для крепления кабелей в штробе применяют предварительно нарезанные алюминиевые пластины. Жмут проводов оборачивается пластинкой, которая методом сквозного монтажа прикрепляется к дну штробы дюбелем-гвоздем. Этот способ менее технологичен, так требует предварительной нарезки алюминиевых пластин.
Отзывы могут оставлять только зарегистрированные пользователи. Пожалуйста, зарегистрируйтесь
Написать отзыв
krepcom.ru
элементы крепления, дюбельные зажимы и дюбельная стяжка
Пазы – это пазы, выполненные в стенах.
Применяются для прокладки электрических и инженерных сетей. Закрепить провод в штробе необходимо, чтобы уберечь его от механических повреждений, сохранить эстетику интерьера. В сплошных и полых поверхностях специальными инструментами делаются отверстия, а кабель фиксируется несколькими способами.
Содержание
- Общие правила крепления кабеля в штробе
- How to fix the wire in the strobe
- Alabaster
- Dowel clamps
- Dowel-ties
- Dowel clips
- Cable ties for dowels
- Plastic dowel for screed
- Aluminum plates
- Fasteners for organizing the conductor bundle
- Самоделки
- Как прокладывать провод
- Закрытая технология
- Открытым способом
Общие правила крепления кабеля в штробе
Крепление кабеля выбирают в зависимости от вида прокладки (открытая или закрытая) и типа основания Правила техники безопасности гласят, что в жилых, общественных зданиях и на производстве необходимо устанавливать проводку с негорючей изоляцией или в прочный металлический ящик.
Специалисты дают несколько универсальных рекомендаций:
- основная задача крепления – обеспечить надежность фиксации без провисания;
- на поворотах дорожки крепления можно снимать на 5-10 см от места изгиба;
- шурупы, саморезы и дюбеля затягиваются до упора – так выступающая головка не повредит теплоизоляционный слой;
- крепление осуществляется с максимальным расстоянием между точками 50 см;
- укладка делается строго по вертикальной или горизонтальной линии, приклад маскируется;
- проволоку перед оштукатуриванием располагают так, чтобы она не мешала нанесению покрытий;
- при наличии натяжного или подвесного потолка резка не выполняется;
- Для установки используйте дрель, перфоратор, молоток и отвертку.
Подача кабеля может быть свернута в кольцо.
Как закрепить провод в штробе
После подготовительных работ нужно будет подумать, как надежно закрепить провод, проложенный в штробе.
Есть несколько методов.
Алебастр
Подготовка проволоки к креплению алебастромСмесь гипсовая строительная применяется при необходимости закрепления проводки в бороздах. Алебастр хорошо выдержит минимум кабелей с мягкой изоляцией. Состав наносится небольшими порциями. Недостаток этого метода заключается в быстром схватывании смеси, поэтому ее нельзя приготовить в большом объеме.
Зажимы для дюбелей
Зажимы для дюбелейПродукция выпускается черного и белого цвета для кабелей диаметром 19-15 мм, 5-10 мм и 11-18 мм. Застежка из полиамида диаметром 6 мм представляет собой петлю с защелками на нижних концах. Перед использованием дюбель-хомутов потребуется перфоратором сделать паз, установить крепеж и зафиксировать проводку. Недостатком данной технологии является строгий подбор диаметра троса к размеру дюбелей-хомутов.
Дюбель
Изделие в виде дюбель-гвоздя в сочетании с кабельной стяжкой изготовлено из самозатухающего пластификатора. Дюбель-стяжки оснащены разъемными и неразъемными замками.
В первом случае мастер может добавлять или удалять провода. Применяется для открытой и скрытой прокладки одиночной или пучковой кабельной линии на кирпичных, бетонных и других поверхностях.
Для крепления провода дюбелем-стяжкой потребуется вставить стяжку в просверленные пазы и зафиксировать ее распорным штифтом. Кабель прокладывается в открытом изделии. Галстук натянут.
Зажимы дюбельные
Подходит для открытой прокладки коммуникаций по гипсокартону или для ретро-отделки. Крепеж представляет собой изогнутую пластиковую планку с эластичными ответвлениями на концах. Эти элементы удерживают фиксатор. Клипсы подходят для крепления плоского или круглого проводника небольшого сечения (телевидение, телефон, подключение к Интернету).
Установка дюбельного зажима проста. Вам нужно будет просверлить нишу необходимого диаметра, вставить в обойму жгут, заправив его концы в отверстие. Элемент вставляется в отверстие с усилием. Электрические коммуникации выглядят аккуратно и не мешают работе.
Кабельные стяжки для дюбелей
Кабельные стяжки для дюбелейМодификации в виде резьбового дюбеля и стяжной пластины. Элемент из негорючего пластика или нейлона легко крепится к газобетонным, деревянным, кирпичным или бетонным стенам. Совместимы с шурупами, шурупами, саморезами, стандартными и дюбель-гвоздями.
Перед установкой необходимо сделать отверстие под диаметр крепежа. Сначала ставится дюбель, затем совмещается полость в стяжке и основании. Затем забивается и прикручивается стяжка-площадка, а по готовой трассе укладываются провода.
Дюбель пластиковый для стяжки
Дюбель пластиковый для стяжкиДюбели стяжные полиамидные с прямоугольной головкой позволяют без проблем закрепить провод. Элемент нужно будет забить, а затем протянуть через головку проволоку. Он будет надежно и прочно зафиксирован в штробе.
Алюминиевые пластины
Чаще всего используются тонкие металлические полоски. Несколько тросов скручиваются пластиной, которая затем просверливается и крепится к дну паза на дюбель-гвоздях.
Лента протыкается исключительно по центру, и поверх нее укладываются кабельные ленты. После размещения проводки концы коробки загибают.
Крепления для организации жгута проводов
Кабельные трассы, выполненные на основе вертикального металлического лоткаНе все виды проводов закрепляются стационарно. Проблемы возникают при оборудовании рабочего места, где необходимо провести освещение, интернет, подключить ПК. Специальные держатели проводов исключают отверстия от гвоздей и шурупов, позволяют быстро переносить коммуникации. Есть несколько видов:
- Кабельный зажим с двусторонней клейкой лентой сзади. Подходит для установки проводов на мебель или пластиковые панели.
- Место установки. Чтобы зафиксировать проволоку, сначала закрепите площадку липкой частью. Пучок крепится к отверстиям стандартной стяжкой.
- Кабельные лотки. Изготавливаются из оцинкованной проволоки или перфорированного металла. Их используют, если нужно закрепить провода к потолку.
Лотки можно использовать в контакте с горючими материалами.
Самоделки
Самодельные приспособления для крепления проводовЕсли под рукой нет специализированного крепежа, домашние мастера используют подручный материал:
- Дюбели или гвозди. Крепление производится до начала укладки проводов. В центр куска телефонного кабеля вбивается дюбель или гвоздь, а другой прикручивается.
- Гофрированный шланг. Вам понадобится кусок длиннее, чем ширина линии. Гофрированный шланг слегка сжимается и помещается в канавку. Крепеж можно снимать по мере нанесения штукатурного слоя.
- Перфорированные полоски. Технология подходит для хрущевок и предусматривает фиксацию сегментов с перфорацией дюбелями поперек трубы. Таким способом можно прикрепить пучки проводов.
- Скобы для оцинкованных листов. Нарежьте материал на полоски толщиной 1 см и загните скобы. Изделия подходят для крепления кабелей к стенам и потолкам. Их располагают с шагом 50-80 см и крепят гвоздями.
Их располагают с шагом 50-80 см и крепят гвоздями.Самодельный крепеж прост в изготовлении, экономит средства на покупку специальных расходных материалов, устанавливается многократно, качественно фиксирует одиночный провод и пучок.
Способ прокладки провода
Швеллеруют поверхность перед прокладкой кабеля. Работают перфоратором со специальной насадкой-штробером в виде изогнутой лопаты с желобком. Стандартная лопатка также обеспечивает глубокое покрытие. Прорези на нужную глубину можно сделать болгаркой, а центральные части выбить перфоратором.
Закрытая технология
Крепление троса методом закрытой проводкиЧаще всего разводка в штробе осуществляется скрытым способом. Штробу организуют, если комната еще не отделана.
Кабельные изделия могут быть закреплены:
- стяжки — дюбельные или монтажные подкладки; клипсы
- по размеру сечения;
- на подвесах или внутренних потолочных профилях из гипсокартона;
- в лотках при укладке нескольких пакетов.
На этапе ремонтных работ провод можно прокладывать внутри стен, пола или потолка.
Открытым способом
Открытая проводка в кабельном каналеКрепление проводов должно осуществляться таким образом, чтобы сохранить эстетический вид отделки. Для этого есть несколько приемов:
- кабель-каналы — пластиковые лотки, закрепляемые по поверхности стены;
- специальные плинтусы – фактура под дерево прекрасно впишется в интерьер;
- скобы и зажимы — устанавливаются степлером, окрашены в тон проводки.
Открытая проводка подойдет для помещений лофт, ретро или прованс.

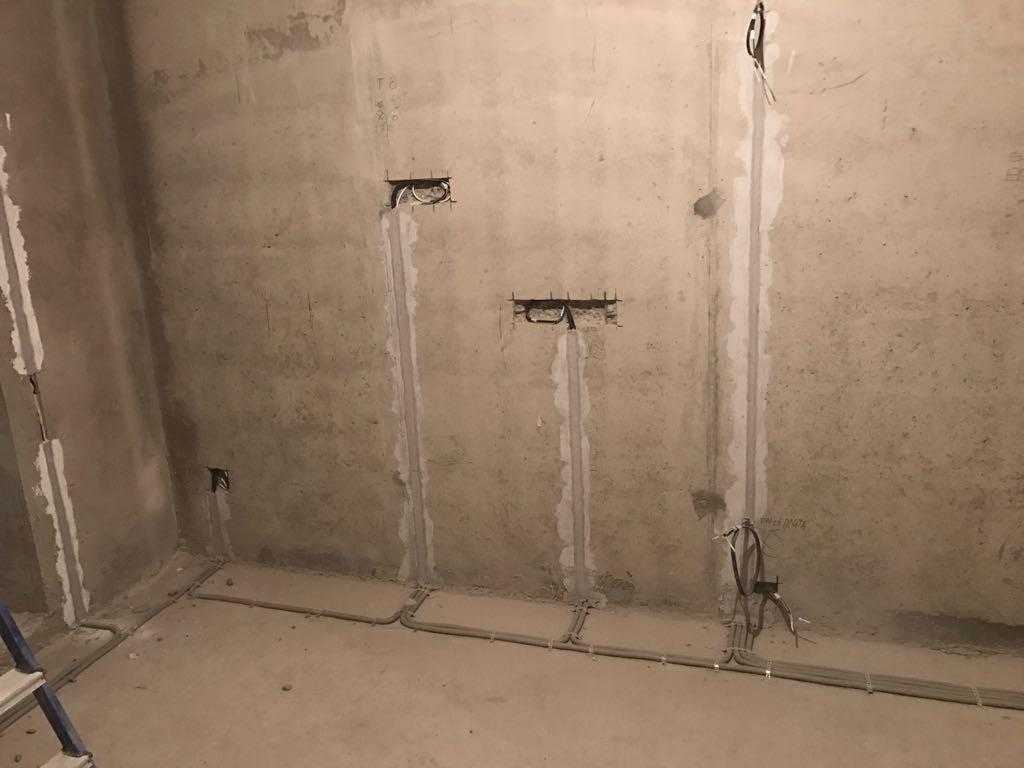

После укладки кабеля со штроб полностью удаляют пыль и мусор, проходят по ним специальной грунтовкой. Дождавшись полного высыхания продукта, штробы нужно оштукатурить, а через некоторое время зашпаклевать. Соблюдение техники безопасности и правильный подбор крепежа исключают повреждение проводки при отделке и эксплуатации.
youtube.com/embed/rBhdN-_lT1E?wmode=transparent&fs=1&hl=en&modestbranding=1&iv_load_policy=3&showsearch=0&rel=1&theme=dark» frameborder=»0″ allowfullscreen=»»/> Устранение неполадок вспышек с электрической синхронизацией – Reef Photo & Video
Мало что может быть более неприятным в поездке, чем когда ваши обычно надежные электрические вспышки внезапно перестают работать. Устранение неполадок в этой серии электрических соединений поначалу может показаться неприятным, но с помощью нескольких простых методов относительно легко выяснить, где находятся проблемы.
Если вы снимаете со вспышками Ikelite и подводным боксом Ikelite, вам может быть интересно прочитать статью Ikelite «Часто задаваемые вопросы о шнурах синхронизации и проводке».
Если ваши стробоскопы не срабатывают, первая проверка очевидна — убедитесь, что все ваши соединения чисты и правильно выровнены, батареи заряжены и на стробоскопе горят индикаторы готовности.
Самый простой подход к устранению неполадок обычно начинается с самого стробоскопа:
1) Найдите цельнометаллическую скрепку для бумаг (или оголенный кусок проволоки) и разверните ее, пока она не примет форму подковы.
2) Включите стробоскоп и переведите его в ручной режим.
3) Направьте вспышку подальше от людей и коснитесь кончиками скрепки горячих и заземляющих контактов порта синхронизации вспышки (см. фото). Особое примечание: Sea & Sea YS-D1 не будет работать с этим тестом, и вы должны перейти к тесту синхрокабеля. Sea & Sea YS-90, YS-110 и YS-250 будут работать с этим тестом.
4) Если не срабатывает, то проблема видимо в самом стробоскопе. Если стробоскоп работает правильно, вы сможете многократно запускать стробоскоп с помощью этого метода, и вам следует перейти к следующему шагу.
5) Вставьте электрический шнур синхронизации в порт синхронизации на стробоскопе и возьмитесь за конец шнура синхронизации, который обычно устанавливается в перегородке корпуса.
Кабель типа Nikonos Кабель типа S6 Кабель типа Ikelite
6) Если стробоскоп не срабатывает, вероятной причиной является шнур синхронизации. Если шнур синхронизации работает, стробоскоп должен срабатывать так же, как и при прикосновении к контактам на самом стробоскопе. В этом случае переходите к последнему шагу.
7) Вставьте только что проверенный конец шнура синхронизации в перегородку корпуса, убедившись, что он правильно выровнен.
8) Снимите горячий башмак с камеры и осторожно поверните его так, чтобы контакты были обращены вверх. Горячие башмаки Nikon и Canon различаются, и может быть всего один контакт и заземление или до пяти контактов (см. фотографии). Цель состоит в том, чтобы снова использовать скрепку для бумаги, чтобы вручную запустить стробоскоп, коснувшись контактов, как показано на фотографиях.
Разъем «горячий башмак» Nauticam для Nikon | Разъем «горячий башмак» Subal для камер Nikon | Разъем «горячий башмак» Canon |
9) Если проблесковый маячок не срабатывает, проблема может заключаться в переборке или горячем башмаке. Если он срабатывает, установите горячий башмак на камеру и перейдите к шагу 10.
10) Установив горячий башмак на камеру, снова проверьте камеру и проверьте, работает ли она. Если нет, попробуйте почистить контакты камеры и горячего башмака ластиком для карандашей. В случае с камерами Nikon убедитесь, что ваш горячий башмак настроен для ручного использования (подключен только для наконечника и заземления). Если ваш горячий башмак подключен к TTL (все 5 контактов на горячем башмаке активны) и у вас нет TTL-преобразователя для стробоскопа, камера Nikon не будет запускать стробоскопы.
