Как закрепить кабель в штробе: фиксация под штукатурку

Довольно часто в ходе ремонта для монтажа электропроводки необходимо делать штробление.

Несмотря на то, что эта процедура и принесет много шума и грязи, ее выполнение в обязательном порядке необходимо для проведения маскировки проводов.

Крепление кабеля в штробе – довольно трудное занятие. В данной статье мы более подробно остановимся на особенностях данной процедуры, рассмотрим порядок выполнения работ и способы фиксации кабеля.

Содержание

Разметка

Перед штроблением сделайте разметку

О штроблении и фиксации проводки необходимо задумываться до отделки помещения, до того как будут клеиться обои, стелиться линолеум и устанавливаться мебель.

Проводить разметку нужно на голой стене.

На выбранном месте размечается участок, по которому будет проведены кабели.

Разметку можно осуществить при помощи карандаша и линейки.

Кабельные линии должны размещаться либо под потолком, либо вертикально по отвесу.

Никаких диагональных переходов или горизонтальных размещений быть не должно.

Учитывайте, что потребуется заранее определиться с местом размещения розеток и выключателей. Отверстия для их установки понадобится сделать в тоже время, что и штробу для закрепления проводки. Ширина штробы определяется исходя из количества и сечения провода, который будет в ней размещен.

Что нужно для штробления

Насадка штробер

После завершения разметки понадобится решить вопрос, чем проводить штробление. Вариантов существует достаточно много.

Наиболее применяемым инструментом является перфоратор со специальной насадкой, которая носит простое название – штробер. Она представляет собой изогнутую лопатку с желобком.

Ее конец достаточно острый, чтобы справиться с пробиванием штробы. Работать с такой насадкой необходимо в ударном режиме. В результате вы получите ровное и глубокое покрытие.

Другой насадкой является обычная плоская лопатка. Процедура обработки практически такая же, как и у предыдущего приспособления, однако производительность будет не такая высокая.

Болгарка станет вспомогательным инструментом в деле штробления

Добиться большого эффекта при штроблении перфоратором достаточно трудно, особенно если обработка проводится на бетонной стене.

Многие профессионалы рекомендуют использовать специальный дисковый режущий инструмент для такой работы.

В качестве такого приспособления используется болгарка с алмазным диском.

Она поможет осуществить надрезы на нужную глубину, а затем выбить центральный участок уже при помощи перфоратора.

Хоть количество процедур и выглядит довольно внушающим, эффекта от болгарки можно добиться гораздо больше, чем от перфоратора. Скорость работы болгарки довольно большая, так что много времени строительные работы у вас не отнимут.

Штроборез

Ну а самым эффективным инструментом для штробления является штроборез. Это приспособление по конструкции чем-то напоминает болгарку. У вас есть возможность отрегулировать расстояние между дисками, следовательно, вы сможете задать необходимую ширину штробы.

От таких процедур появляется довольно много пыли и загрязнений, поэтому во время работы в обязательном порядке необходимо использовать респиратор и беруши. Это поможет сохранить ваше здоровье и предотвратить попадание пыли в дыхательные пути.

Монтаж кабеля

После того, как процедура штробления будет окончена, а все загрязнения убраны, можно переходить к монтажу проводки. Довольно часто требованиями о сменяемости скрытой электропроводки пренебрегают.

Основные правила размещения кабелей можно увидеть на следующей схеме.

Закрепление проводки

Как же закрепить кабель в штробе? Зафиксировать кабель можно при помощи следующих методов:

1. С использованием перфорированной полосы. Именно такой способ зачастую использовался при постройке «хрущевок». Крепление провода в штробе выполняется с использованием дюбелей. Это довольно надежный метод, он удержит проводку вне зависимости от количества кабелей.
2. Иногда крепеж производят алюминиевой проволокой. Ее можно приобрести практически в любом магазине электроники. Соорудить ее своими руками также не составит особого труда. Для крепления проволоку пробивают посередине и прикручивают ее к нижней части штробы. Кабели крепят к верхней полосе, концы загибаются пассатижами, тем самым создавая прочный замок. Способ довольно трудный, но довольно экономный.
3. Закрепить провод можно при помощи алебастра. Для этого проводка тянется по штробе и фиксируется при помощи раствора. Недостатком такого метода является необходимость разводить смесь в небольших количествах из-за ее быстрого высыхания.
4. Самым эффективным методом является крепеж проводки к штробе с использованием дюбель-хомута с установочным размером 6 мм. На его окончании имеется петля, которая помогает в удержании проводки и позволяет существенно облегчить процесс монтажа. Для его осуществления необходимо пробить несколько отверстий и затем с помощью дюбель-хомутов произвести крепеж жгута. Подробности крепления проводов в выштробеленном канале смотрите в этом видео:

Как видите, методов крепежа существует достаточно много. Вы имеете возможность выбрать наиболее удобный для вас способ исходя из имеющихся инструментов и свободного времени. Главное при такой работе, не торопиться и перед окончанием проверить, правильно ли были выполнены все действия.

Статьи по теме:

особенности крепления, дюбель-хомуты и дюбель стяжки

Штробы представляют собой канавки, проделанные в стенах. В них осуществляется укладка электрических и инженерных сетей. Закрепить провод в штробе необходимо с целью его защиты от механических повреждений, сохранения эстетики интерьера. В полнотелых и пустотелых поверхностях отверстия проделывают специальными инструментами, а кабель крепят несколькими способами.

Содержание

1. Общие правила крепления кабеля в штробе
2. Чем крепить провод в штробе
3. Алебастр
4. Дюбель-хомуты
5. Дюбель-стяжки
6. Дюбель-клипсы
7. Кабельные стяжки под дюбель
8. Пластиковый дюбель под стяжку
9. Алюминиевые пластины
10. Крепеж для упорядочивания пучка проводников
11. Самодельные приспособления
12. Как укладывать провод
13. Закрытая технология
14. Использование открытого способа

Общие правила крепления кабеля в штробе

Крепление кабеля выбирают в зависимости от типа прокладки (открытая или закрытая) и вида основания

Правила безопасности отмечают, что в жилых, общественных зданиях и на производстве необходимо устанавливать проводку с негорючей изоляцией или в коробе из цельного металла. Эксперты предоставляют несколько универсальных рекомендаций:

• основная задача крепления – обеспечение надежности фиксации без провисаний;
• на поворотах трассы крепежные элементы можно отдалять на 5-10 см от точки сгиба;
• винты, саморезы и дюбели закручиваются для упора – так выступающая шляпка не повредит изоляционный слой;
• крепление производится с максимальным расстоянием между точками 50 см;
• укладку делают строго по вертикальной или горизонтальной линии, запас маскируют;
• провод перед отделкой штукатуркой располагают так, чтобы он не мешал нанесению покрытий;

• при наличии натяжного или подвесного потолка штробление не производится;
• для монтажа используют дрель, перфоратор, молоток и шуруповерт.

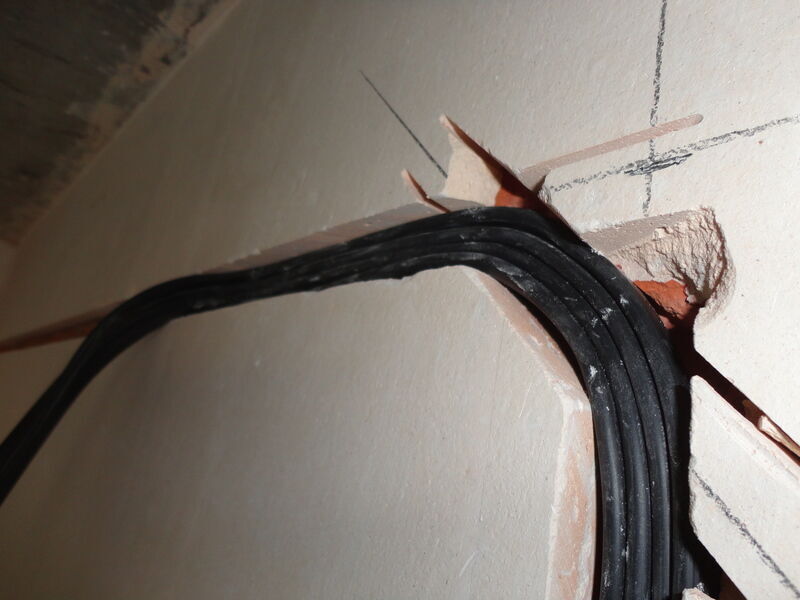

Запас кабеля можно свернуть в кольцо.

Чем крепить провод в штробе

После подготовительных работ понадобится продумать, как надежно закрепить провод, проложенный в штробе. Существует несколько методов.

Алебастр

Подготовка провода к креплению алебастром

Строительная гипсовая смесь применяется, если необходимо закреплять проводку в бороздах. Алебастр будет хорошо держать минимальное количество кабелей с мягкой изоляцией. Состав накладывается небольшими порциями. Недостаток способа заключается в быстрой схватывании смеси, поэтому ее невозможно приготовить в большом объеме.

Дюбель-хомуты

Дюбель-хомуты

Изделия выпускаются в черном и белом цвете под диаметр кабеля 19-15 мм, 5-10 мм и 11-18 мм. Полиамидный крепеж имеет 6 мм в диаметре и представляет собой петлю с фиксаторами на нижних кончиках. Перед использованием дюбель-хомутов понадобится проделать канавку перфоратором, поставить крепеж и зафиксировать проводку. Минус технологии – строгий подбор диаметра кабеля под размер дюбель-хомутов.

Дюбель-стяжки

Изделие выглядит как дюбель-гвоздь, совмещенный с кабельной стяжкой, производится из пластификатов самозатухающего типа. Дюбель-стяжки оснащаются разъемными и неразъемными замками. В первом случае мастер может добавлять или убирать провода. Используется для открытого и скрытого монтажа одиночной или жгутовой кабельной линии на кирпич, бетон и другие поверхности.

Чтобы прикрепить провод дюбель-стяжкой, понадобится в просверленные штробы поставить стяжку и зафиксировать ее разжимной колышек. В открытое изделие укладывается кабель. Стяжка прижимается.

Дюбель-клипсы

Подходят для открытой укладки коммуникаций на гипсокартон или при выполнении ретро-отделки. Крепеж представляет собой изогнутую пластиковую полосу с упругими ответвлениями на концах. Эти элементы придерживают фиксатор. Клипсы подходят для монтажа плоского или круглого проводника с небольшим сечением (телевизионного, телефонного, для подключения Интернета).

Установить дюбель-клипсу несложно. Понадобится просверлить нишу нужного диаметра, завести в клипсу жгут, заправив его концы в отверстие. Элемент вставляется в отверстие с усилием. Электрические коммуникации выглядят аккуратно и не мешают при эксплуатации.

Кабельные стяжки под дюбель

Кабельная стяжка под дюбель

Модификации в виде дюбеля с резьбой и площадкой-стяжкой. Элемент из негорючего пластификата или нейлона легко крепиться на газобетон, деревянные, кирпичные или бетонные стены. Совместим с шурупами, винтами, саморезами, стандартными и дюбель-гвоздями.

Перед установкой необходимо проделать отверстие под диаметр крепежа. Вначале ставится дюбель, затем совмещается полость в стяжке и основании. Потом забивается и накручивается стяжка-площадка, а провода укладывают на готовую трассу.

Пластиковый дюбель под стяжку

Пластиковый дюбель под стяжку

Полиамидные дюбели под стяжку с прямоугольной головкой-отверстием позволяют без проблем зафиксировать провод. Элемент понадобится забить, а затем протянуть через головку провод. Он надежно и прочно закрепится в штробе.

Алюминиевые пластины

Чаще всего используют нарезанные полосы из тонкого металла. Несколько кабелей обкручиваются пластинкой, которая затем просверливается насквозь и прикрепляется на дно штробы на дюбель-гвозди.

Полосу пробивают исключительно по центру, а полосы кабеля укладывают поверх нее. После размещения проводки концы короба загибают.

Крепеж для упорядочивания пучка проводников

Кабельные трассы, выполненные на основе вертикального металлического лотка

Не все виды проводов закрепляются стационарно. Проблемы возникают при оборудовании рабочего места, куда необходимо провести освещение, интернет, подключить ПК. Специальные держатели провода исключают отверстия от гвоздей и шурупов, позволяют быстро перенести коммуникации. Существует несколько видов:

• Кабельная клипса с двусторонней липкой лентой на тыльной части. Подходит для установки проводов на мебель или панели из пластика.
• Монтажная площадка. Чтобы зафиксировать провод, сначала закрепляют площадку при помощи липкой части. Пучок прикрепляют к отверстиям стандартной стяжкой.
• Кабельные лотки. Изготавливаются из оцинкованной проволоки или перфорированного металла. Применяются, если нужно зафиксировать провода на потолок.

Лотки можно использовать при контакте с горючими материалами.

Самодельные приспособления

Самодельные приспособления для крепления проводов

Если под рукой не оказалось специализированного крепежа, домашние мастера применяют подручный материал:

• Дюбели или гвозди. Крепление производится до начала укладки проводов. Дюбелем или гвоздем пробивают по центру отрезок телефонного кабеля и прикручивают другой.
• Гофрошланг. Понадобится кусочек длиннее, чем ширина штрофы. Гофрированный шланг немного сжимают и ставят в канавку. Крепеж допускается извлекать по мере того как наносится штукатурный слой.
• Перфорированные полосы. Технология подходит для хрущевок и предусматривает фиксацию отрезков с перфорацией дюбелями поперек трубы. Таким способом можно крепить пучки проводов.

• Скобы из оцинкованных листов. Материал нужно нарезать на полосы 1 см в толщину и согнуть скобы. Изделия подходят для крепежа кабеля на стенках, потолке. Они располагаются с шагом 50-80 см и прихватываются гвоздями.

Самодельный крепеж прост в изготовлении, позволяет сэкономить средства на покупке специальных расходников, устанавливается многократно, качественно фиксирует одиночный провод и пучок.

Как укладывать провод

Штробление поверхности производится перед укладкой кабеля. Работают перфоратором со специальной насадкой-штроберов в виде изогнутой лопаты с желобком. Стандартная насадка-лопатка также позволяет получить глубокое покрытие. Надрезы на нужную глубину можно проделать болгаркой, а центральные части выбить перфоратором.

Закрытая технология

Крепление кабеля способом закрытой проводки

Чаще всего укладка проводки в штробу осуществляется скрытым способом. Штроба организуется, если в помещении еще не произвелась чистовая отделка.

Кабельную продукцию можно закреплять:

• стяжками – дюбельными или монтажными площадками;
• клипсами под размер сечения;
• на подвесы или внутрь профилей потолка из ГКЛ;
• в лотках при укладке нескольких пучков.

На этапе ремонтных работ провод можно уложить внутрь стен, пола или потолка.

Использование открытого способа

Открытая проводка в кабель-канале

Крепить проводники следует так, чтобы сохранить эстетичный вид отделки. Для этого существует несколько приемов:

• кабель-каналы – лотки из пластика, закрепленные вдоль поверхности стены;
• специальные плинтусы – фактура «под дерево» отлично впишется в интерьер;
• скобы и клипсы – устанавливаются степлером, окрашиваются в тон проводки.

Открытая проводка подходит для помещений в стиле лофт, ретро или прованс.

После укладки кабеля из штроб полностью убирается пыль и мусор, проходятся по ним специальной грунтовкой. Дождавшись, когда средство полностью просохнет, штробы нужно заштукатурить, а еще через некоторое время зашпаклевать. Соблюдение техники безопасности и правильный подбор крепежа исключают повреждение проводки в процессе отделки и эксплуатации.

Как закрепить провода в штробе при ремонте своей квартиры

Калькулятор ремонта

Содержание:
Алебастр при множественности проводов
Особенности провода для дюбельного хомута
Дюбельная стяжка для одиночного кабеля
Крепеж саморезами, винтами, гвоздями и шурупами
Стяжка дюбелем

Штроба или штраба, борозда, искусственно созданная в конструкции, предназначена для развязки коммуникационных линий. Различают два типа таких борозд – наклонные и вертикальные. Последние хуже воздействуют на соединительные части стен, в то время как наклонные обеспечивают их прочность. Пробивка борозд в конструкциях из бетона или кирпича имеет свои ограничения по локации и глубине. Они описаны в технических требованиях к проектированию.

Но даже если все эти параметры изучены и штроба соответствует как потребностям здания, так и своду правил их создания, есть еще пространство для ошибок, нивелирующих все труды и даже провоцирующих значительные материальные ущербы в процессе эксплуатации помещений.

Алебастр при множественности проводов

Смеси с быстрым высыханием, такие как алебастр, гипс и гипсокартонной клей – самый дешевый и простой, на первый взгляд, способ монтажа разводки. Однако он не подойдет для совмещения более 2 кабелей. Естественно, что работы нужно проводить быстро. А вот разводить раствор придется часто и длительное время по малым количествам.

Особенности провода для дюбельного хомута

Дюбельный хомут – практичное решение, но с определенным нюансом. Перед приобретением такого крепежного элемента, следует обратить внимание на:

• плоскостную либо округлую форму провода, от чего зависит тип хомута в поворотной части;
• диаметр проводки измеряется в мм, а не универсален.

Общим правилом для такого монтажа является только отверстие в 6 мм в самой штробе.

Дюбельная стяжка для одиночного кабеля

Стяжка дюбельного типа ошибочно применяется исключительно для жгутов кабелей. Он легко устанавливается внедрением колышка-разжима и отлично подойдет и для целого «букета» кабелей, и для одиночного провода.

Разница состоит в количестве и расстоянии крепежных элементов друг от друга.

Крепеж саморезами, винтами, гвоздями и шурупами

Такой монтаж вполне возможен, но он же может и спровоцировать смещение провода в штробе, его деформацию и повреждение. Нивелировать проблему помогут дополнительные элементы, такие как кабельные стяжки под данные разновидности крепежей. Основанием для таких стяжек могут служить:

• кирпичная кладка;
• бетонная стяжка;
• каменная стена;
• деревянный щит;
• пластиковые поверхности.

В этом проявляется универсальность и практичность такого монтажа. Важно только просверлить отверстие под диаметр крепежа.

Стяжка дюбелем

Существуют специальные пластиковые дюбеля, изготовляемые из полиамида и имеющие прямоугольные головки с отверстиями. Именно такой вид дюбелей, а не аналоговые из иных материалов и видовых вариаций, используется для кабельной стяжки. Плюсом способа является возможность выполнить монтаж любой длины кабеля быстро и надежно.

Соблюдая простые рекомендации специалистов, можно избавить себя от ошибок в монтаже и качественно закрепить провода в штробе.

Метки: Материалы для ремонта Отделочные работы Ремонт маленькой квартиры Электрика Электромонтажные работы

Рассчитайте стоимость ремонта за 2 минуты

1

2

3

4

5

6

1. Укажите тип вашего дома

Новостройка

Вторичное жильё

Дом или коттедж

2. Укажите общую площадь помещения

До 30 м²

От 30 м² до 60 м²

От 60 м² до 80 м²

Более 80 м²

3. Сколько комнат требуется отремонтировать

Одну комнату

Несколько комнат

Всю квартиру

4. Какой вид ремонта требуется?

Черновой

Косметический

Капитальный

Элитный

5. Когда вы планируете приступить к ремонту?

В течение 3-х дней

В течение месяца

В течение полугода

Более длительный срок

Отлично! Остался последний шаг

Благодарим Вас за ответы на вопросы!

Заполните ваши данные и через 15 минут мы вышлем Вам расчёт стоимости ремонта!

Нажимая на кнопку, вы соглашаетесь с политикой конфиденциальности

Предыдущий шаг Следующий шаг

Хотите скидку?

Оставьте заявку сейчас и получите скидку до 10%

Нажимая на кнопку, вы соглашаетесь с политикой конфиденциальности

Похожие материалы

22 декабря 2021, в 15:53

Модные дизайны интерьера на 2022 год

Содержание: Несколько стильных решений Ванна в стиле спа-салона Кабинет дома Модные цвета в сезоне 2022 года Тренды в дизайнерском оформлении меняются с каждым годом, вот и в 2022 году. ..

09 июня 2022, в 13:05

Что устарело в мире ремонта?

Заменить, нельзя оставить Тренды сменяются не только в одежде и на подиумах, но и в мире дизайна интерьеров. То, что было популярным год назад и появлялось практически в каждой квартире, сегодня уже…

31 января 2020, в 16:45

Эффективные способы и советы. Как удалить пленку с пластиковых окон?

Монтаж пластиковых окон в квартире – неотъемлемая часть капитального ремонта, позволяющая освежить интерьер и избавиться от постоянных сквозняков. Рамы окон поставляются производителями с пленочным…

24 января 2022, в 17:07

Как лучше шлифовать сруб: советы специалистов

Содержание: Что необходимо для шлифовки бруса? Техника проведения шлифовки Шлифование бруса – важный этап ремонтных работ, который выполняется после усадки древесины. Шлифовка используется для…

22 апреля 2022, в 13:25

Как узнать стоимость ремонта в квартире?

Первое желание хозяина перед ремонтом помещения в доме или квартире – узнать, какие он понесет расходы. Как правильно и точно просчитать стоимость ремонта комнаты, ведь это один из мотивационных…

26 октября 2021, в 15:23

Как можно отделать проем в стене: лучшие варианты и решения

Содержание: Преимущества проемов в стене Какую форму выбрать? Варианты отделки проемов в стенах Иногда вместо обычных дверей в помещении используются проемы в стене. Этот дизайнерский…

Как закрепить провод в штробе? – Tokzamer

Крепление кабеля к стене

При монтаже кабеля используются различные способы крепежа. Все зависит от конкретных условий, финансовых возможностей и вкусов хозяев помещений. При выполнении этих работ все должно быть надежно зафиксировано, изоляция не нарушена, а внешний вид соответствовал окружающей обстановке и был благоприятным.

Виды крепления кабеля и проводов к стене

Материалы, из которых изготовлены стены и потолки, могут иметь различную плотность и структуру. Кабель, в зависимости от поставленной задачи, полностью или частично можно «спрятать» в штробах (канавочные углубления), пластиковых трубах, гофрах или специальных лотках. А если в этом нет большой необходимости, следует закрепить его более аккуратно.

Все это можно выполнить с помощью самых разнообразных приспособлений. Постараемся более подробно рассмотреть наиболее распространенные виды крепления.

Общие правила при монтаже кабеля

При прокладке кабеля на стенах или потолке рекомендуется руководствоваться следующими правилами:

• При использовании винтов, дюбелей и саморезов стараться закручивать их до упора. В противном случае, торчащая шляпка может повредить изоляцию.
• Максимальное расстояние между точками крепления не должно превышать 50 см, а у мест сгиба (поворотов) оно может быть уменьшено до 5 – 10 см.
• Укладка проводится без горбов, равномерно и желательно по прямой линии (горизонтально или вертикально).
• Если предусматривается запас, следует сделать его менее заметным.
• При скрытой прокладке кабелей в штробе их укладывают так, чтобы они не мешали дальнейшей отделке стен.
• Если у вас будут подвесные или натяжные потолки, нет необходимости делать под ними штробы.
• Основной инструмент, который должен использоваться при монтаже – это дрель, перфоратор, шуруповерт, отвертки и молоток.

Все эти рекомендации универсальны и несложны в выполнении.

Методы крепления к стенам из различных материалов

В зависимости от вида поверхности выбирается и способ крепления.

• Мягкие и тонкие. К ним относятся стены из пенобетона, газобетона, ДВП, пластика, гипсокартона и т.п. Простой крепеж здесь держаться не будет. Более надежными и устойчивыми будут специальные устройства, у которых торцовая или средняя часть сделана расширенной. Это могут быть дюбели-бабочки, зонтики или дюбели со сверлом.
• Плотные. Это деревянные, гипсовые, оштукатуренные поверхности, ОСП и ДСП. В этом случае применяют обычные саморезы или простые гвозди. Если саморезы вкручиваются с большим усилием, можно предварительно просверлить отверстия с меньшим диаметром.
• Твердые. Стены из кирпича и бетона являются самыми распространенными материалами этой категории. Здесь даже в предварительно просверленные отверстия просто так саморезы вкрутить будет проблематично. Именно в этом случае следует использовать дюбеля. Чаще всего, они состоят из пластикового колпачка и винта. В стене сверлятся отверстия. Для стен из бетона и кирпича диаметр сверла должен совпадать с диаметром дюбеля (сверло 6 мм – дюбель 6 мм). Для менее плотных поверхностей сверло должно быть тоньше на 1 мм (сверло 5 мм — дюбель 6 мм). В отверстия вставляются колпачки, торец которых не должен выступать из поверхности. Затем к ним, с помощью винтов, прикрепляют сам крепеж (хомут, пластины или др.).

Кабель каналы различных размеров

Кабель канал является весьма распространенным способом крепления проводов и кабеля открытым способом. По мнению многих электриков является самым удобным способом крепления. Кабель канал выполняется из оцинкованного стали, не поддерживающего горение пластика, алюминия и представляют собой простейшую П — образную конструкцию. В этот технический короб укладываются провода и закрывают односторонней или двусторонней крышкой. Различаются материалам изготовления, цветовому исполнению, размерам, исполнению (какая крышка), влагозащите, а также по исполнению:

• напольные;
• магистральные;
• плинтусный;
• парапетные.

Виды кабель каналов

При установке кабель канала сначала делается разметка на стене, затем крепиться с помощью саморезов, дюбель гвоздей или «жидких гвоздей». На видео показано как правильно проводить монтаж ПВХ короба.

Крепление с помощью клипс

Эти элементы крепежа являются довольно востребованными при открытой прокладке кабеля. Клипсы после установки смотрятся довольно аккуратно. Они могут быть различного размера, формы и быть металлическими или пластиковыми,

Простой вариант имеет вид дужки, с обеих сторон которой имеются отверстия под дюбеля или саморезы. Хорошая и простая конструкция, но есть небольшой минус — для установки необходимо сверлить два отверстия. Это несколько увеличивает время монтажа.

Металлические клипсы

Изготавливают из металлической полосы. Для установки вначале «оборачивают» ею кабель, совмещают отверстия и закрепляют на поверхности. Использовать можно и на стене и на потолке. Для последнего неудобны только тем, что надо сверлить много отверстий.

Пластиковые клипсы

Применяют в основном для монтажа кабелей в гофрах для скрытой и наружной прокладки. Для различных диаметров труб имеются соответствующие размеры клипс. На бетонные стены их монтируют при помощи дюбелей, а на деревянные поверхности – с помощью обычных саморезов.

Установку можно выполнять как для одного кабеля, так и совмещать несколько штук, для крепления пучка проводки. Конструкция клипс позволяет собирать их в единый блок. У каждой с боковой стороны имеются замки (специальные пазы), с их помощью производят надежное соединение клипс друг с другом. Разводка с помощью этих элементов получается аккуратной и ровной.

Самоклеящаяся клипса

Применяют для крепления кабеля или провода различной формы, могут быть выполнены в пластиковой или металлической форме. Поверхность, куда она будет крепиться, должна быть очищена от всякой пыли и грязи. У клипсы на тыльной стороне имеется односторонняя липкая лента. Такой крепеж применяется для крепления кабеля на пластиковые панели или мебель. Отпадает необходимость в сверлении отверстий в дорогостоящих или хрупких материалах.

Клипсы с гвоздем

Изготавливаются в виде пластиковой скобы, сбоку которой имеется отверстие для гвоздя. По форме могут быть самыми разными. Используют для открытого монтажа на деревянных и аналогичных по плотности стенах. На фото выше.

Такое крепление очень быстрое и удобное. Им часто пользуются, когда надо пробросить по плинтусу телефонные, телевизионные и другие кабели малого сечения.

Скоба металлическая

Используют для монтажа кабеля в рукавах из металла. Имеют одно или два ушка, в которых имеется отверстие для крепления. Размеры могут быть разными. Их подбирают ориентируясь на диаметр металлического рукава. Скобы хорошо подходят для удержания массивных кабелей. Они легко устанавливаются и снимаются. На фото выше.

Дюбеля

Использование дюбелей оправдано простотой установки, универсальностью применения и невысокой ценой. Ими можно проводить, как скрытый, так и открытый монтаж на стенах и потолках из твердых материалов.

Дюбель-стяжка

Изготавливается из негорючего пластика. Является удобным элементом крепления. Используют для оперативного монтажа открытой или скрытой прокладки.

Стяжка может иметь разъемный или неразъемный замок. Первый вариант позволяет, если есть такая необходимость, изменить количество жил. Установка такая же, как и у обычных дюбелей.

Стяжки с площадкой

Представляет собой дюбель с резьбой и площадкой (квадратной или прямоугольной), к которой прикреплена стяжка. Эти крепежные элементы (КСП) удобны для быстрой установки. Изготавливают из негорючего пластика.

КСП — стяжка с монтажной площадкой под дюбель

Первоначально устанавливают дюбель, на который и накручивают площадку со стяжкой. После этого крепят и провода. Монтаж годится для деревянных, кирпичных и бетонных стен и потолка. С помощью таких площадок можно крепить сразу несколько кабелей.

Дюбель-хомут

Применяют для оперативного крепления одного кабеля. Хомутик очень прост в установке. Перфоратором (если стена бетонная) высверливается отверстие необходимой длины и диаметра. После этого хомут аккуратно раскрывают, укладывают в него кабель и острым концом засовывают в отверстие. Хомут не выпадет из него благодаря двусторонним насечкам на его боковинах.

Форма хомутика должна соответствовать форме поперечного сечения кабеля. В основном она или круглая или прямоугольная. Эти установочные элементы имеют небольшую стоимость и надежны в креплении.

Базы дюбельного типа

База дюбельного (БД) типа под стяжки, сделана из пластика. «Два в одном» — как бы и саморез и дюбель. В головке имеется отверстие, в которое просовывается стяжка для затягивания кабеля.

Установка очень простая. В подготовленное отверстие забивается бандаж. Устанавливается стяжка и в нее закладывают проводку. Затем осуществляют затяжку.

Строительная смесь

Применяется для скрытой прокладки кабеля в стеновых и потолочных штробах. Для этого часто используют гипсовый раствор. Такой монтаж носит особое название — «приморозка». Сложного в этом методе ничего нет. Делают алебастровый замес и кабель прихватывается в штробе в местах, равномерно удаленных друг от друга. Следует делать это оперативно, так как – гипс схватывается достаточно быстро.

Раствор гипса для крепления проводки

Такое «примораживание» хорошо подходит для монтажа в штробе одиночного кабеля. Но такой способ так же используют и как дополнительное крепление нескольких кабелей, для подстраховки уже установленных скоб, дюбелей-хомутов и пр. После всего этого штробовые каналы заполняют штукатурным раствором.

Если объемы прокладки большие, частое приготовление раствора и фиксация кабеля существенно снижает скорость монтажа. Но во многих случаях это бывает вполне оправдано.

Изоляторы

В большинстве случаев крепление провода на изоляторы используется как ретро или декоративный. Этот способ открытой прокладки используется для монтажа электропроводки как в доме так и в бане.

Ретро проводка, крепление на изоляторы

Бочонок крепиться шурупом или гвоздем к стене и на него закрепляется скрученный предварительно провод. Скрутить его можно самостоятельно или купить уже скрученный.

Самодельные крепежи

Часто бывает, что для крепления кабеля нет подходящих скоб, площадок или хомутов. Все эти элементы можно изготовить и самому. Конечно, по своему дизайну они, скорее всего, будут уступать заводским элементам, но в некоторых случаях это бывает не так уж и важно. А если руки растут оттуда, откуда надо, то крепеж может быть вполне достойной заменой фирменному крепежу.

Самодельный крепеж для проводов

Для изготовления установочных элементов можно использовать самые разнообразные материалы. Это могут быть одножильные или двужильные провода, пластик, оцинкованная жесть и многое другое. Вот некоторые из вариантов самоделок.

• Нарезаем двужильные кусочки провода, длина подбирается в зависимости от крепящегося провода. В середину каждого продеваем саморез.
• Такие же, но одножильные кусочки обматываем вокруг шляпки дюбеля или самореза.
• Нарезаем жестяные полоски. В середину пробиваем гвоздь или саморез.

Плюсы у такого самодельного крепежа следующие:

• простота в изготовлении и монтаже;
• нет необходимости поиска крепежа и его покупки в магазинах;
• возможность использовать (установка и замена) самоделок многократно;
• можно крепить, как один, так и несколько проводов одновременно.

Способы крепления проводов в штробе перед штукатуркой

Штробы представляют собой канавки, проделанные в стенах. В них осуществляется укладка электрических и инженерных сетей. Закрепить провод в штробе необходимо с целью его защиты от механических повреждений, сохранения эстетики интерьера. В полнотелых и пустотелых поверхностях отверстия проделывают специальными инструментами, а кабель крепят несколькими способами.

1. Общие правила крепления кабеля в штробе
2. Чем крепить провод в штробе
3. Алебастр
4. Дюбель-хомуты
5. Дюбель-стяжки
6. Дюбель-клипсы
7. Кабельные стяжки под дюбель
8. Пластиковый дюбель под стяжку
9. Алюминиевые пластины
10. Крепеж для упорядочивания пучка проводников
11. Самодельные приспособления
12. Как укладывать провод
13. Закрытая технология
14. Использование открытого способа

Общие правила крепления кабеля в штробе

Крепление кабеля выбирают в зависимости от типа прокладки (открытая или закрытая) и вида основания

Правила безопасности отмечают, что в жилых, общественных зданиях и на производстве необходимо устанавливать проводку с негорючей изоляцией или в коробе из цельного металла. Эксперты предоставляют несколько универсальных рекомендаций:

• основная задача крепления – обеспечение надежности фиксации без провисаний;
• на поворотах трассы крепежные элементы можно отдалять на 5-10 см от точки сгиба;
• винты, саморезы и дюбели закручиваются для упора – так выступающая шляпка не повредит изоляционный слой;
• крепление производится с максимальным расстоянием между точками 50 см;
• укладку делают строго по вертикальной или горизонтальной линии, запас маскируют;
• провод перед отделкой штукатуркой располагают так, чтобы он не мешал нанесению покрытий;

Запас кабеля можно свернуть в кольцо.

Чем крепить провод в штробе

После подготовительных работ понадобится продумать, как надежно закрепить провод, проложенный в штробе. Существует несколько методов.

Алебастр

Подготовка провода к креплению алебастром

Строительная гипсовая смесь применяется, если необходимо закреплять проводку в бороздах. Алебастр будет хорошо держать минимальное количество кабелей с мягкой изоляцией. Состав накладывается небольшими порциями. Недостаток способа заключается в быстрой схватывании смеси, поэтому ее невозможно приготовить в большом объеме.

Дюбель-хомуты

Изделия выпускаются в черном и белом цвете под диаметр кабеля 19-15 мм, 5-10 мм и 11-18 мм. Полиамидный крепеж имеет 6 мм в диаметре и представляет собой петлю с фиксаторами на нижних кончиках. Перед использованием дюбель-хомутов понадобится проделать канавку перфоратором, поставить крепеж и зафиксировать проводку. Минус технологии – строгий подбор диаметра кабеля под размер дюбель-хомутов.

Дюбель-стяжки

Изделие выглядит как дюбель-гвоздь, совмещенный с кабельной стяжкой, производится из пластификатов самозатухающего типа. Дюбель-стяжки оснащаются разъемными и неразъемными замками. В первом случае мастер может добавлять или убирать провода. Используется для открытого и скрытого монтажа одиночной или жгутовой кабельной линии на кирпич, бетон и другие поверхности.

Чтобы прикрепить провод дюбель-стяжкой, понадобится в просверленные штробы поставить стяжку и зафиксировать ее разжимной колышек. В открытое изделие укладывается кабель. Стяжка прижимается.

Дюбель-клипсы

Подходят для открытой укладки коммуникаций на гипсокартон или при выполнении ретро-отделки. Крепеж представляет собой изогнутую пластиковую полосу с упругими ответвлениями на концах. Эти элементы придерживают фиксатор. Клипсы подходят для монтажа плоского или круглого проводника с небольшим сечением (телевизионного, телефонного, для подключения Интернета).

Установить дюбель-клипсу несложно. Понадобится просверлить нишу нужного диаметра, завести в клипсу жгут, заправив его концы в отверстие. Элемент вставляется в отверстие с усилием. Электрические коммуникации выглядят аккуратно и не мешают при эксплуатации.

Кабельные стяжки под дюбель

Кабельная стяжка под дюбель

Модификации в виде дюбеля с резьбой и площадкой-стяжкой. Элемент из негорючего пластификата или нейлона легко крепиться на газобетон, деревянные, кирпичные или бетонные стены. Совместим с шурупами, винтами, саморезами, стандартными и дюбель-гвоздями.

Перед установкой необходимо проделать отверстие под диаметр крепежа. Вначале ставится дюбель, затем совмещается полость в стяжке и основании. Потом забивается и накручивается стяжка-площадка, а провода укладывают на готовую трассу.

Пластиковый дюбель под стяжку

Пластиковый дюбель под стяжку

Полиамидные дюбели под стяжку с прямоугольной головкой-отверстием позволяют без проблем зафиксировать провод. Элемент понадобится забить, а затем протянуть через головку провод. Он надежно и прочно закрепится в штробе.

Алюминиевые пластины

Чаще всего используют нарезанные полосы из тонкого металла. Несколько кабелей обкручиваются пластинкой, которая затем просверливается насквозь и прикрепляется на дно штробы на дюбель-гвозди.

Полосу пробивают исключительно по центру, а полосы кабеля укладывают поверх нее. После размещения проводки концы короба загибают.

Крепеж для упорядочивания пучка проводников

Кабельные трассы, выполненные на основе вертикального металлического лотка

Не все виды проводов закрепляются стационарно. Проблемы возникают при оборудовании рабочего места, куда необходимо провести освещение, интернет, подключить ПК. Специальные держатели провода исключают отверстия от гвоздей и шурупов, позволяют быстро перенести коммуникации. Существует несколько видов:

• Кабельная клипса с двусторонней липкой лентой на тыльной части. Подходит для установки проводов на мебель или панели из пластика.
• Монтажная площадка. Чтобы зафиксировать провод, сначала закрепляют площадку при помощи липкой части. Пучок прикрепляют к отверстиям стандартной стяжкой.
• Кабельные лотки. Изготавливаются из оцинкованной проволоки или перфорированного металла. Применяются, если нужно зафиксировать провода на потолок.

Лотки можно использовать при контакте с горючими материалами.

Самодельные приспособления

Самодельные приспособления для крепления проводов

Если под рукой не оказалось специализированного крепежа, домашние мастера применяют подручный материал:

• Дюбели или гвозди. Крепление производится до начала укладки проводов. Дюбелем или гвоздем пробивают по центру отрезок телефонного кабеля и прикручивают другой.
• Гофрошланг. Понадобится кусочек длиннее, чем ширина штрофы. Гофрированный шланг немного сжимают и ставят в канавку. Крепеж допускается извлекать по мере того как наносится штукатурный слой.
• Перфорированные полосы. Технология подходит для хрущевок и предусматривает фиксацию отрезков с перфорацией дюбелями поперек трубы. Таким способом можно крепить пучки проводов.

Самодельный крепеж прост в изготовлении, позволяет сэкономить средства на покупке специальных расходников, устанавливается многократно, качественно фиксирует одиночный провод и пучок.

Как укладывать провод

Штробление поверхности производится перед укладкой кабеля. Работают перфоратором со специальной насадкой-штроберов в виде изогнутой лопаты с желобком. Стандартная насадка-лопатка также позволяет получить глубокое покрытие. Надрезы на нужную глубину можно проделать болгаркой, а центральные части выбить перфоратором.

Закрытая технология

Крепление кабеля способом закрытой проводки

Чаще всего укладка проводки в штробу осуществляется скрытым способом. Штроба организуется, если в помещении еще не произвелась чистовая отделка.

Кабельную продукцию можно закреплять:

• стяжками – дюбельными или монтажными площадками;
• клипсами под размер сечения;
• на подвесы или внутрь профилей потолка из ГКЛ;
• в лотках при укладке нескольких пучков.

На этапе ремонтных работ провод можно уложить внутрь стен, пола или потолка.

Использование открытого способа

Открытая проводка в кабель-канале

Крепить проводники следует так, чтобы сохранить эстетичный вид отделки. Для этого существует несколько приемов:

• кабель-каналы – лотки из пластика, закрепленные вдоль поверхности стены;
• специальные плинтусы – фактура «под дерево» отлично впишется в интерьер;
• скобы и клипсы – устанавливаются степлером, окрашиваются в тон проводки.

Открытая проводка подходит для помещений в стиле лофт, ретро или прованс.

После укладки кабеля из штроб полностью убирается пыль и мусор, проходятся по ним специальной грунтовкой. Дождавшись, когда средство полностью просохнет, штробы нужно заштукатурить, а еще через некоторое время зашпаклевать. Соблюдение техники безопасности и правильный подбор крепежа исключают повреждение проводки в процессе отделки и эксплуатации.

Как прокладывать кабеля в штробе: монтаж, фиксация гофры перед штукатуркой

1. Разводку электрики делать лучше до или после оштукатуривания
2. Определение и разметка путей прохождения проводников
3. Что понадобится для штробления
4. Правила укладки провода
5. Технология закрытая
6. Открытый способ
7. Особенности процедуры в зависимости от материала стен
8. Как крепить кабель в штробе
9. Чем крепить
10. Алебастр
11. Кабельные стяжки
12. Дюбель-стяжки
13. Пластиковый дюбель
14. Дюбель-хомуты
15. Дюбель-клипсы
16. Самодельные приспособления
17. Алюминиевые пластины
18. Крепеж для упорядочивания пучка проводников
19. Как определить проводку под отделкой

При обустройстве электропроводки в доме возникает необходимость сокрытия части проводов. Надежным и безопасным вариантом считается прокладка кабеля в штробе. Спрятанные в стену провода устойчивы к механическим повреждениям, повышенной влажности и иным негативным факторам.

Разводку электрики делать лучше до или после оштукатуривания

Каждый мастер, будь то электрик или штукатур, желает выполнить свою часть работы без помех.

Однако если ремонт делается 1 человеком, соблюдают такую последовательность действий:

1. Очищают стены от старого отделочного материала. Наносят разметку, по которой будут прокладываться провода, устанавливаться распределительные коробки и подрозетники.
2. Прокладывают канавки под толстые кабели и гофрированные рукава. Использование последних является обязательным при ремонте деревянных домов. Такие элементы облегчают последующую замену проводов. Прокладка кабелей в толще штукатурки осуществляется без гофрированных рукавов.
3. Тонкие провода располагают поверх базового слоя без штробления каналов, если финишная отделка будет скрывать элементы.
4. Прокладывают проводку, закрепляют ее. Оштукатуривают стены с помощью маяков или без таковых. Выступающие из каналов концы проводов закрывают пленкой.
5. Перфоратором с короночной насадкой высверливают места для розеток, распределительных коробок и выключателей. Это делают после оштукатуривания, иначе определить глубину посадочного места правильно не получится.
6. Выполняют облицовку стен обоями или фактурной штукатуркой.

Специалисты советуют прокладывать электрические кабели после оштукатуривания стен. Штробы делают на 2-3-й день, когда состав еще не полностью просохнет. Проделывать каналы в бетоне или кирпиче дольше и сложнее.

Определение и разметка путей прохождения проводников

Нанесение линий, отражающих расположение проводов и других элементов электрической сети, начинают с мест установки щитков, выключателей, розеток, осветительных приборов. Штробы должны пролегать строго вертикально или горизонтально. Разметку наносят маркером или мелом, используя строительный уровень. Укладка под наклоном допускается при электрификации мансард или лестничных проемов.

Линии разметки должны пролегать параллельно поверхности. Это исключает повреждение кабелей при вбивании гвоздей.

Что понадобится для штробления

После выполнения разметки выбирают инструмент, с помощью которого будут делаться каналы.

Существуют такие варианты:

1. Перфоратор с насадкой-штробером. Она имеет вид лопатки с желобом. Остро заточенный конец легко справляется с пробиванием стены. При использовании насадки прибор переводят в ударный режим.
2. Болгарка. При штроблении применяется в качестве вспомогательного приспособления. Ее снабжают специальным диском по бетону. Болгаркой делают надрезы нужной протяженности и глубины. После это кусок стены выбивают перфоратором.
3. Штроборез. Считается самым лучшим аппаратом для формирования каналов под кабели. Инструмент по строению напоминает болгарку. Имеется возможность изменения зазора между дисками. Это помогает получить штробу нужной ширины.

Во время работ в воздух поднимается пыль, поэтому нужно подготовить респиратор.

Правила укладки провода

Согласно нормам безопасности, в домах и промышленных зданиях кабели закрывают металлическим коробом или гибкой изоляцией.

Также нужно учитывать следующие рекомендации:

1. Крепление выполняют без провисаний. При формировании поворотов крепежи смещают на 8-10 см от сгиба.
2. Саморезы ввинчивают до упора. Так элементы не будут повреждать оплетку. Расстояние между местами фиксации должно составлять 0,5 м.
3. Кабели укладывают по прямым линиям. Провода не должны препятствовать нанесению финишного слоя.
4. Штробление не выполняют при наличии натяжных или многоуровневых потолочных конструкций.
5. При проведении монтажных работ применяют молоток, перфоратор, шуруповерт.

Технология закрытая

Этот способ укладки считается самым распространенным. Штробить стены нужно до выполнения чистовой отделки.

Для закрепления кабелей в каналах используют:

• стяжки или установочные площадки;
• клипсы нужного размера;
• подвесы;
• лотки (при прокладывании толстых пучков).

Провода можно скрыть в стенах, полу или потолке.

Открытый способ

Провода закрепляют, сохраняя эстетичность отделки.

Для этого используют такие средства:

• пластиковые кабель-каналы, фиксируемые на поверхности стены;
• плинтусы под дерево или иной фактуры;
• клипсы и скобы, фиксация которых осуществляется с помощью степлера.

Открытый способ укладки используют при оформлении интерьера в стиле прованс, кантри, лофт.

Особенности процедуры в зависимости от материала стен

Самым сложным считается штробление бетонных элементов здания, самым простым — штукатурки.

Свои особенности процедура имеет и при работе с разными материалами:

1. Каналы в газобетоне делаются легко. Для этого используют перфоратор или циркулярную пилу. Для снижения объема образующейся пыли используют ручной штроборез. Для формирования канавок иногда используют самодельную заостренную ленту или пластину.
2. Штробить прочный бетон можно только с помощью мощных инструментов, например штробореза. Использовать болгарку в этом случае нежелательно. Диск можно соскочить и травмировать мастера.
3. В кирпичной кладке рекомендуется формировать горизонтальные штробы. При попадании в шов достаточно зубила и молотка. Вертикальные каналы делают штроборезом или перфоратором.
4. При прокладке электропроводки в монолитном доме учитывают, что канавки нельзя прорезать в несущих стенах, колоннах или шахтах лифтов.
5. При электрификации деревянных строений рекомендуется применять открытый способ укладки с использованием гофр и кабель-каналов.

Как крепить кабель в штробе

Перед нанесением финишного слоя нужно прочно зафиксировать провода.

Существуют разные способы закрепления, однако некоторые правила монтажа являются общими:

• расстояние между точками крепления при использовании сухой штукатурки не должно превышать 1,2 м, при прокладке одиночных кабелей — 0,9 м;
• на поворотных участках необходимо устанавливать дополнительные крепежные элементы.

Чем крепить

Перед финальной отделкой стен нужно выбрать способ фиксации проводов.

Алебастр

Гипсовый состав применяют при необходимости быстрого крепления кабеля. Раствор удерживает небольшое количество проводов в мягкой оплетке. Алебастр накладывают небольшими порциями. Главным недостатком считается быстрое затвердевание смеси, которую невозможно готовить в нужных объемах.

Кабельные стяжки

Крепеж из негорючего пластика подходит для установки на газобетон, кирпич, дерево или бетон. Его используют в сочетании с винтами, шурупами и дюбель-гвоздями. Перед монтажом формируют отверстие, соответствующее диаметру крепежа. После этого вставляют дюбель, забивают стяжку-площадку, укладывают кабели на готовую трассу.

Дюбель-стяжки

Изделие представляет собой дюбель-гвоздь со стяжкой, сделанной из самозатухающих пластификаторов. Крепеж снабжен неразъемными или разъемными замками. Во втором случае можно дополнять пучок новыми проводами или убирать ненужные элементы. Дюбель-стяжки используют для открытой или скрытой прокладки кабелей на кирпичных или бетонных поверхностях.

Пластиковый дюбель

Полиамидные гвозди с головкой-отверстием помогают быстро закрепить кабель в штробе. Сначала забивают фиксирующий элемент, после этого протягивают кабель.

Дюбель-хомуты

Изделия разного диаметра предлагаются в белом или черном цвете. Крепеж имеет вид петли с фиксаторами на ножках. Перед установкой проделывают канавку, размещают хомут, прокладывают проводку. Недостатком метода считается необходимость строгого подбора размера крепежа под сечение кабеля.

Дюбель-клипсы

Элементы используются при открытой укладке проводов. Они имеют вид изогнутых полос с ответвлениями. Клипсы подходят для закрепления круглого или плоского кабеля малого сечения. Устанавливаются такие элементы легко. Достаточно сделать нишу нужного размера, вставить в клипсу жгут. Электрические коммуникации фиксируются надежно, выглядят эстетично.

Самодельные приспособления

При отсутствии специализированных изделий можно использовать подручные средства:

1. Дюбели или гвозди. Их вбивают до укладки проводки. Гвоздем пробивают центральную часть телефонного кабеля.
2. Гофрированный шланг. Его нарезают на отрезки, длина которых чуть больше ширины канала. Трубку сжимают и вводят в штробу. По мере оштукатуривания стены крепежи извлекают.
3. Перфорированные металлические полосы. Используются для размещения поперек трубы и закрепления пучков.

Алюминиевые пластины

Для закрепления кабелей применяют листы металла, нарезанные тонкими полосами. Несколько проводов оборачивают пластиной, которую просверливают и закрепляют на дне штробы. Концы полосы загибают после укладки кабелей.

Крепеж для упорядочивания пучка проводников

При организации рабочих мест проверяют несколько разных кабелей.

Для упорядочивания пучков используют:

1. Монтажные площадки. Их закрепляют на поверхности с помощью клейкого слоя. После этого пучок прикрепляют к площадке с помощью стандартной стяжки.
2. Кабельную клипсу с клеевой основой. Она подходит для закрепления на пластиковых поверхностях.
3. Кабельные лотки из перфорированного металла, фиксируемые на потолке.

Как определить проводку под отделкой

Чтобы найти кабели под штукатуркой, используют схемы разводки. Однако чертежи есть под рукой не всегда.

В таком случае помогут следующие рекомендации:

1. Согласно строительным нормам и правилам, провода прокладывают по прямым линиям, под углом 90°. От розеток или распределительных коробок они идут в данных направлениях.
2. Для улавливания электромагнитных волн используют специальные устройства. Их можно применять в сухих помещениях, лишенных металлических элементов.
3. На небольших участках работают индикаторной отверткой со световой или звуковой сигнализацией.
4. Для улавливания помех от проводки нередко используют радиоприемники. Погрешность измерений бывает достаточно большой.

Найти провода можно путем визуального осмотра стен. На штукатурке обнаруживаются небольшие выступы.

Крепление кабеля в штробе

Довольно часто в ходе ремонта для монтажа электропроводки необходимо делать штробление.

Несмотря на то, что эта процедура и принесет много шума и грязи, ее выполнение в обязательном порядке необходимо для проведения маскировки проводов.

Крепление кабеля в штробе – довольно трудное занятие. В данной статье мы более подробно остановимся на особенностях данной процедуры, рассмотрим порядок выполнения работ и способы фиксации кабеля.

Разметка

О штроблении и фиксации проводки необходимо задумываться до отделки помещения, до того как будут клеиться обои, стелиться линолеум и устанавливаться мебель.

Проводить разметку нужно на голой стене.

На выбранном месте размечается участок, по которому будет проведены кабели.

Разметку можно осуществить при помощи карандаша и линейки.

Кабельные линии должны размещаться либо под потолком, либо вертикально по отвесу. Никаких диагональных переходов или горизонтальных размещений быть не должно.

Учитывайте, что потребуется заранее определиться с местом размещения розеток и выключателей. Отверстия для их установки понадобится сделать в тоже время, что и штробу для закрепления проводки. Ширина штробы определяется исходя из количества и сечения провода, который будет в ней размещен.

Что нужно для штробления

После завершения разметки понадобится решить вопрос, чем проводить штробление. Вариантов существует достаточно много.

Наиболее применяемым инструментом является перфоратор со специальной насадкой, которая носит простое название – штробер. Она представляет собой изогнутую лопатку с желобком.

Ее конец достаточно острый, чтобы справиться с пробиванием штробы. Работать с такой насадкой необходимо в ударном режиме. В результате вы получите ровное и глубокое покрытие.

Другой насадкой является обычная плоская лопатка. Процедура обработки практически такая же, как и у предыдущего приспособления, однако производительность будет не такая высокая.

Болгарка станет вспомогательным инструментом в деле штробления

Добиться большого эффекта при штроблении перфоратором достаточно трудно, особенно если обработка проводится на бетонной стене.

Многие профессионалы рекомендуют использовать специальный дисковый режущий инструмент для такой работы.

В качестве такого приспособления используется болгарка с алмазным диском.

Она поможет осуществить надрезы на нужную глубину, а затем выбить центральный участок уже при помощи перфоратора.

Хоть количество процедур и выглядит довольно внушающим, эффекта от болгарки можно добиться гораздо больше, чем от перфоратора. Скорость работы болгарки довольно большая, так что много времени строительные работы у вас не отнимут.

Ну а самым эффективным инструментом для штробления является штроборез. Это приспособление по конструкции чем-то напоминает болгарку. У вас есть возможность отрегулировать расстояние между дисками, следовательно, вы сможете задать необходимую ширину штробы.

От таких процедур появляется довольно много пыли и загрязнений, поэтому во время работы в обязательном порядке необходимо использовать респиратор и беруши. Это поможет сохранить ваше здоровье и предотвратить попадание пыли в дыхательные пути.

Монтаж кабеля

После того, как процедура штробления будет окончена, а все загрязнения убраны, можно переходить к монтажу проводки. Довольно часто требованиями о сменяемости скрытой электропроводки пренебрегают.

Основные правила размещения кабелей можно увидеть на следующей схеме.

Закрепление проводки

Как же закрепить кабель в штробе? Зафиксировать кабель можно при помощи следующих методов:

1. С использованием перфорированной полосы. Именно такой способ зачастую использовался при постройке «хрущевок». Крепление провода в штробе выполняется с использованием дюбелей. Это довольно надежный метод, он удержит проводку вне зависимости от количества кабелей.
2. Иногда крепеж производят алюминиевой проволокой. Ее можно приобрести практически в любом магазине электроники. Соорудить ее своими руками также не составит особого труда. Для крепления проволоку пробивают посередине и прикручивают ее к нижней части штробы. Кабели крепят к верхней полосе, концы загибаются пассатижами, тем самым создавая прочный замок. Способ довольно трудный, но довольно экономный.
3. Закрепить провод можно при помощи алебастра. Для этого проводка тянется по штробе и фиксируется при помощи раствора. Недостатком такого метода является необходимость разводить смесь в небольших количествах из-за ее быстрого высыхания.
4. Самым эффективным методом является крепеж проводки к штробе с использованием дюбель-хомута с установочным размером 6 мм. На его окончании имеется петля, которая помогает в удержании проводки и позволяет существенно облегчить процесс монтажа. Для его осуществления необходимо пробить несколько отверстий и затем с помощью дюбель-хомутов произвести крепеж жгута. Подробности крепления проводов в выштробеленном канале смотрите в этом видео:

Как видите, методов крепежа существует достаточно много. Вы имеете возможность выбрать наиболее удобный для вас способ исходя из имеющихся инструментов и свободного времени. Главное при такой работе, не торопиться и перед окончанием проверить, правильно ли были выполнены все действия.

Электропроводка под штукатурку: правила монтажа, штробление, поиск скрытого кабеля

В большинстве случаев при устройстве электропроводки ее скрывают под слоем штукатурки. Этот способом является более безопасным и надежным: ведь провода, замурованные в стену, надежно защищены от механических воздействий, влаги и коррозии. Есть у такого способа прокладки и минусы – ее будет невозможно перенести в другое место, да и определить местонахождения кабеля при отсутствии схемы будет затруднительно.

Что сначала, штукатурка или провода?

Когда сделать разводку электрики — до или после оштукатуривания? — это спор между электромонтером и штукатуром. Для каждого удобней сначала выполнить его часть работы без всяких помех. Но если ремонтом вы занимаетесь самостоятельно, или это делает один мастер, то порядок действий будет следующим:

Но есть один момент в пользу того, что всю электрику надо проводить после того, как стены оштукатурят. Если будут прокладываться штробы в стенах, то это гораздо легче делать по слою штукатурки, например, на второй-третий день, когда он еще полностью не просох. Штробить бетон или кирпич займет больше времени, и пыли будет больше.

Правила монтажа электрики

Соблюдение общепринятых строительных норм и требований – залог безопасности и долговечности электропроводки. Поэтому, прежде чем подготавливать штобы в стене под кабель, необходимо ознакомиться с правилами устройства электроустановок (ПУЭ). Расположение проводки определяют такие пункты:

• выше плинтусов на 15-20 см;
• ниже потолка и балок на 20-30 см;
• от углов на расстоянии 10 см;
• в районе труб отопления, газовых труб с отступом от 50 см.

Это относится и к телевизионным кабелям.

Приобретать провода лучше в бухтах. В этом случае шлейфы будут цельными, и укладывать срощенные и изолированные соединения под штукатурку не придется.

Прокладка электропроводов производится скрыто в стенах, полу или гофрированных трубах. При закладке в негорючую поверхность, в том числе штукатурку, допускается отсутствие гофры.

Согласно ПУЭ аллюминивые провода допускается использовать только с сечением 16 мм2 и более. Меньшего сечения — только медные. Это связано с тем, что алюминий имеет большее электросопротивление, чем медь. При большой нагрузке он нагревается и может расплавиться.

В зависимости от условий прокладки используют провода марки:

• ВВГнг: устойчивый к воспламенению, негорюч, для прокладки под штукатурку;
• ВВГнг-LS: в основном под гипсокартон, для защиты от механических воздействий укладывается в ПВХ-короба; его аналогом может служить серый кабель NYнг-LS со слоем резины, более дорой, прост в монтаже, для штроб не слишком удобен, так как имеет не плоское, а круглое сечение;
• ПВС: многожильный, цвет белый, допускается применение только в качестве удлинителя или при подключении электроприборов непосредственно к розетке.

В старых электропроводках применяется 2-, а в новых 3-жильный кабель. Люстры с двухклавишным включением требуют наличия 4 жил.

Штробление стен под скрытую проводку

Перед началом работ составляется схема расположения всех выключателей, энергоприборов, розеток для них и распредкоробок, а также определяется расположение линий, по которым будет вестись штробление. Такую схему необходимо обязательно хранить в бумажном или электронном варианте, чтобы в случае перепланировки, переносе выключателей и розеток, монтажа навесных конструкций (полок, бра, вешалок) и пр. не повредить проводку.

Важно! Учтите, что, согласно правилам, несущие стены штробить и делать в них сквозные отверстия не допускается. Поэтому вся проводка должна проходить только под слоем штукатурки.

Разметку начинают с мест расположения щитков, розеток, выключателей и светильников, а затем намечают трассу для проводов. Все штобы должны проходить строго горизонтально и вертикально. Разметка для них производится мелом, карандашом или маркером с помощью отвеса, лазерного или обычного строительного уровня.

Допускаются наклонные линии только на мансардах и лестницах при условии, что они проходят параллельно наклонной поверхности. В этом случае поиск повреждений на прямых линиях займет минимум времени, а вероятность случайного повреждения кабеля, к примеру, при забивании гвоздей для полок или картин, будет сведена к минимуму.

Штроборез – достаточно дорогой инструмент, поэтому канавки под проводку обычно делают болгаркой и перфоратором. Вначале болгаркой с алмазным кругом готовятся две бороздки, а затем перфоратором между ними скалываются излишки штукатурки. Размер штробы определяется согласно габаритам проводки, обычно достаточно глубины 20-25 мм.

Использование распаечных коробок в типовой проводке частных домов и квартир не является обязательным. Они устанавливаются для удобства при разделении линий на отдельные группы. Распредкоробки крепят на гипсовый раствор так, чтобы они чуть выступали на толщину будущего слоя штукатурки.

Для подрозетников делаются углубления, которые частично заполняются гипсовой смесью для фиксации проводов. Их концы заправляют, а излишки обрезают так, чтобы осталось 10-15 см.

Подрозетники удобней монтировать сразу блоками. Это выглядит более эстетично, да и в эксплуатации они удобней. Для их монтажа используют защелки (кабель-каналы). Отверстия высверливаются в один ряд с расстоянием 1-2 мм, перегородки между ними затем убираются. Крышки подрозетников устанавливаются в последнюю очередь только после окончания отделки – наклеивания обоев или покраски. В помещениях с повышенной влажностью используются влагозащитные розетки с заземлением.

Как закрепить кабель в штробе

Перед оштукатуриванием все кабели должны быть прочно закреплены. Сделать это можно дюбель-скобами для которых в штробах заранее перфоратором сверлятся отверстия. Дюбели должны входить свободно, но вытащить их обратно сложнее, так как их хомуты расклиниваются.

По СНиП 3.05.06-85 расстояние между точками крепления пучков проводов делается не менее 0,5 м, одиночных кабелей – 0,9 м. При покрытии сухой штукатуркой — до 1,2 м. При поворотах трассы и в конечных точках они дополнительно закрепляются с обеих сторон изгибов.

Закрепить провод в штробе можно и обычной шпаклевкой. Чтобы он не провисал и не выпал пока смесь не застынет, его временно фиксируют кусочками гофры, вставляя их поперек канала как распорку. Подробнее об этом способе смотрите на видео:

Чем замазать штробы

После укладки кабеля в штробы их замазывают раствором таким образом, чтобы разводка электричества получилась полностью скрытой. Такой вариант приемлем для кирпичных домов и зданий из плит. Для деревянных домов из бревна и бруса такой способ нежелателен, так как является пожароопасным. Замазывать штробы лучше тем же раствором, которым будут оштукатуривать. В новостройке без отделки берите цементную штукатурку. Она надежно закрепит провода в бетонных, газобетонных или кирпичных стенах.

Итак, разберем последовательность, в которой заделываю штробы после укладки проводки:

• Канал предварительно обеспыливается с помощью пылесоса или широкой кисти. Крупный мусор предварительно удалить щеткой.
• Перед прокладкой кабеля их обязательно грунтуют широкой кистью, в противном случае из-за плохого сцепления раствора возможно растрескивание и выпадение раствора.
• Чтобы стена не впитывала влагу из раствора, перед шпаклеванием ее смачивают.
• По всей длине канала накидывается гипсовая или цементно-песчаная штукатурка. Алебастр для этих целей использовать не стоит – он слишком быстро схватывается, образуя на стене бугры. Раствор должен быть густой, это не чистовая отделка, гладкость здесь не сильно нужна. Старайтесь заполнить все пустоты, когда прячете провод.
• Шпателем проводят вдоль разводки, снимая излишки смеси.

Фрезерование газобетона вместо штроб

Отличный способ проложить провода в стене — это устройство узких каналов с помощью цилиндрической насадки для фрезерования.

Плюсы:

• Канал делается под толщину провода, например, ВВГнг. Не нужно дополнительно фиксировать провод в стене, достаточно просто вложить.
• Нет огромного количества пыли.
• Не нужно подключать шланг от пылесоса.
• Легкий инструмент обеспечивает мобильность: понадобится только шуруповерт с насадкой — фрезой.

Делается канал под провод очень просто.

1. На стене намечаем линию под электрику.
2. Фрезеруем на нужную глубину. Для провода под розетки 3*2,5 нужна фреза 8 мм, для провода под освещение 3*1,5 берем фрезу диаметром 6 мм.
3. Закладываем провод.
4. Штукатурим стены.

Как это делается показано на видео ниже.

Как найти проводку под отделкой

Иногда при ремонте требуется знать, где под штукатуркой проходит электропроводка. Например, если собираетесь сверлить стену и боитесь повредить кабель. Или надо найти повреждения проводки. Также, когда собираетесь перенести расположение розеток и выключателей, обнаружить провода поможет схема разводки.

Но если схема не была сделана ранее, то определить, где скрытые провода, можно несколькими способами:

• мы уже знаем, что согласно СНиП, кабели всегда прокладывают только по прямым горизонтальным или вертикальным линиям, строго под 90°; поэтому от розеток или распредкоробок они могут идти только в этом направлении;
• уловить электромагнитные волны можно с помощью приборов, называемых искателями; наиболее распространенными и недорогими являются электростатические устройства, однако их используют только в сухих помещениях при отсутствии металлических конструкций; более надежными являются электромагнитные приборы, металлоискатели, мультиметры или сканеры;
• на небольших участках можно воспользоваться индикаторными отвертками со светодиодами или светозвуковой сигнализацией;
• использование обычных радиоприемников или микрофонов малоэффективно. Если вы и услышите помехи от электропроводки, то погрешность будет большая, +-15 см;
• найти провода без приборов можно, осмотрев стену – если штробы заделаны неаккуратно, на стене (без обоев) видны небольшие выступы. Это относится и к панельным домам. В них часто кабели шли на стыке плит стен и потолков.

Для определения места повреждения кабеля есть эффективный способ. В этом видео показано, как найти место короткого замыкания с помощью радиоприемника.

Надеемся, что эта статья была вам полезна. Свои замечания и вопросы оставляйте в комментариях ниже.

Чем зафиксировать провод на стене или в штробе в Анапе, электрик Анапа

На некоторых объектах электрики, а чаще молодые электрики провода крепят к стенам при помощи пластиковых хомутов. Аргументируя «надёжностью и актуальностью», мол — все дедовские методы устарели.

Нет, я конечно, не имею ничего против, эстетично выглядят и надёжно висят провода – не упадут. Но такой способ хорош, если вам надо закрепить два, три провода. Объясняю почему: понятно, что сначала сверлим отверстие в стене\потолке, одеваем этот хомут на кабель и вставляем его в отверстие. Руками его плотно не прижать, придётся поджав плоскогубцами хомут, протолкнуть его до конца. И так по всей длине кабеля через 30см. чтобы не провисал. А что делать, если в одном направлении у вас идёт 4, 7, 10 проводов? Думается сверлить отверстия придётся очень много, а КПД соответственно снизится.

Я работаю немного иначе, как меня когда-то учили и практика показывает, что этот способ актуален и по ныне.

Для крепежа нам понадобится устаревший морально, но годный для наших нужд алюминиевый провод АППВ двухжильный, сечением 2,5мм2  в просторечье «лапша»

и железный дюбель троечка.

Более длинные дюбеля проблематично забивать в стену.

Как известно конвеерное производство наиболее эффективно, поэтому мы пойдём тем-же путём.

Сначала подготовим\нарежем провод на равные (примерно) отрезки 4см. и 8см…

Первые для зажима проводов от одного до трёх одной скобой, вторые соответственно от трёх до семи. При большем количестве проводов: либо увеличиваем длину скобки ещё на пару сантиметров, либо параллельно крепим по две скобы. Забегая вперёд скажу, обычно дюбель забивается через центр скобы в стену, а краями поджимается кабель.

А когда более семи проводов идут в одном направлении два дюбеля забиваются по противоположным краям скобы, провода соответственно зажимаются центром.

Так мы нарезаем достаточное количество скобок, чтобы равномерно (повторюсь примерно через каждые 30см.) пробить их по всей длине трассы где мы будем укладывать провода. Кстати на жаргоне электриков  скобы зовутся –«птичками» и они их не крепят, а «пробивают птички» :-)))   .

Теперь нам надо подготовить дюбеля, т.к. они в принципе предназначены для строительного пистолета на них с завода идут круглые шайбочки , а нам надо их снять.

Когда я был сам молодым электромонтажником и только осваивал профессию, мой бригадир Володя (по прозвищу рыба) попросил подать ему пару дюбелей без шайб. Я минут десять мучился, стягивая плоскогубцами эти шайбы, пока он мне не показал, что «всё гениальное просто».  Берём молоток, кладём для удобства на твёрдую поверхность:

Берём дюбель, зажимаем плоскогубцами:

Лёгким движением руки ударяем о молоток:

Всё, дело сделано:

Мы получили «рабочий» дюбель:

Таким образом, набиваем нужное количество дюбелей.

В итоге мы получаем качественный крепёж, для эффективного монтажа проводов.

В последнее время многие заказчики закрывают  потолки гипсокартоном или натяжными пвх полотнами. В таком случае целесообразней всю проводку монтировать по потолкам и только делать вертикальные опуски на розетки и выключатели по стенам.

Примерно так.

Для этого нам понадобится:

1)  Крепёж для гофрированной трубы диаметр — 20

Он продаётся в упаковках по 100шт. и собирается в ряд (в гребёнки) от одой и до нужного количества в соответствии с количеством  кабелей идущих в одном направлении.

2) Дюбель гвоздь с шляпкой -«потай» 40*6 . Этот размер идеально подходит для клипс двадцатого диаметра.

3) ПВХ труба, в просторечье — гофра так же диаметр — 20. Она продаётся в бухтах по сто метров и имеет стальной зонд внутри по всей длине для более удобной затяжки кабеля.

Так же следует учесть предназначение гофры, данная — серого цвета, она монтируется только внутри! помещений имеет хороший класс защиты от возгорания, но слабая к механическим воздействиям и агрессивным средам.

Для улицы или для монтажа в стяжке полов имеются другие виды гофрированных труб, они (маркируются) чёрным или оранжевым цветом.

При крепеже сборной гребёнки из клипс допустим 14шт. в ряд, не обязательно сверлить 14 отверстий достаточно всего трёх, два по краям и одно в центре.

Далее затягиваем кабель в ПВХ трубу (предварительно прицепив зонд из гофры к одному из концов) и всё это дело защёлкиваем в наши клипсы. Получится эстетично и надёжно.

Для вертикальных опусков на розетки — выключатели используем дюбель хомуты если нужно закрепить один кабель.

Для двух и более кабелей используем (птички) из алюминия.

Вот собственно и всё.

Полезная информация? Поделитесь с друзьями!



НАЗАД



Copyright © 2002г. — 2023г. www.elektrik193.ru все права защищены.



правила выполнения работ, минусы, плюсы.

Прокладка проводов и кабелей в штробе – процедура, сопровождаемая внушительным шумом и пылью, однако без этого процесса невозможно сделать разводку электропроводки в помещении.
Все провода необходимо спрятать, но как это делать без штробирования в случае, если дело касается ровной бетонной или кирпичной стены? Что, если перед нами большой ждут кабелей, именно в точке присоединения к распределительным щитам.

Содержание

• 1 Процедура разметки
• 2 Процесс произведения штроб для проводов
  • 2.1 Изготовление штробы с помощью перфоратора
  • 2.2 Изготовление штробы с помощью болгарки
  • 2.3 Изготовление штробы с помощью штробореза
• 3 Укладка проводки
• 4 Способы закрепления проводки в штробах
• 5 Заделывание штробы

Процедура разметки

Подготавливать штробы для линий проводов необходимо заблаговременно, а не в момент проведение окончательных отделочных работы в доме. Работа производится тогда, когда еще отсутствуют вещи, мебель, обои, напольное покрытие. Лучшим вариантом начала штробирования является помещение с голыми стенами.

Первым делом стоит определить и разметить пути прохождения проводников. Разметка производится с использованием строительных карандашей и уровней. Стоит отметить, проводка должна располагаться не как попало. Ее нужно прокладывать горизонтальной полосой на высоте 2,5м или вертикальной по отвесу.

Запрещается использование диагональных переходов, горизонтальных отрезков по низу помещения.

Кроме того надо определиться с глубиной штробы. Если диаметр провода или кабеля большой, то и штроба должна быть глубже на 1,5 см диаметра проводника. То же касается случая, если вы надумаете в штробу уложить трубу в которую в последствии будет затянут провод.
Нам сразу стоит определиться, где будут находиться розетки, выключатели, распределительные коробки, ибо данные работы выполняются в одно время с штробами для прокладки проводов в трубах или спрятанного типа. В зависимости от количества проводов в жгуте, который необходимо спрятать, выбирается и ширина штробы.

Процесс произведения штроб для проводов

По завершению разметки, нам необходимо переходить к такой задаче, как выбор инструмента для штробления. Для прокладки штроб своими руками существует множество инструментов.

Изготовление штробы с помощью перфоратора

Наиболее востребованным в данном процессе является перфоратор и специальные насадки для него. Главная насадка, которая нам пригодится, названа штроблером. Инструмент выполнен в виде изогнутой лопатки, на которой находится продольный желобок. Лопатка заострена на конце, предназначается для заглубления в пробиваемую штробу. Таким инструментом особенно удобно делать штробу   для прокладки провода или кабеля в стальной трубе, или трубе из полиэтилена. Для выполнения работы стоит активировать ударный режим на перфораторе, выключив режим вращения. Благодаря ему создается аккуратная, глубокая штроба необходимого профиля. Минусом способа является то, что штроблером нужно будет повторять приемы штробления для создания необходимой ширины штробы.

Следующий вид насадки, применяемой в создании штроб для кабеля используя перфоратор – простая лопатка плоского типа. Работа производится почти идентично, как и в прошлом варианте, однако с меньшей производительностью. Кроме того профиль штробы получается прямоугольный. В такую штробу хорошо закладывать плоский провод или пучек проводов.

Для штробления также может быть использован бур или пика, однако, это редкость, в случае отсутствия других подходящих инструментов. Этот способ чаще производится при малых объемах работы.

Изготовление штробы с помощью болгарки

В любом случае, произведение штроб посредством перфоратора не обеспечивает нормальную производительность работы, именно в случаи пробивания штроб в бетонной стене. Потому, для создания внушительного объема штроб для кабелей специалисты прибегают к использованию дискового режущего инструмента.

Отлично подходят для данных операций углошлифовальные машины, снащённые алмазными дисками. Используя этот аппарат, производят надрезы краев штроб прокладываемых для проводки, прорезая нужную глубину. Оставшийся бетон по центру штробы легко убирается перфоратором. Процедура штробления этим агрегатом имеет большую производительность, несмотря на то, что требует выполнения нескольких процессов, как в случае пробивания штроб перфоратором. Это достигается за счет того, что углошлифовальная машина производит резьбу на высокой скорости, используя для этого одни заход.

Изготовление штробы с помощью штробореза

Самая производительная машина для выполнения штроб называется штроборезом, схожий с болгаркой. Аппарат снабжен двумя дисками для резки, установленных параллельно. В агрегате есть возможность регулирования расстояния между дисками, что дает возможность выбора ширины штроб. Также можно изменить положения диска, увеличивая глубину прорезания штробы.

Однако даже эта специальная машина для прокладывания кабеля имеет недостатки. При штроблении аппаратом производится огромное количество строительной пыли, грязи, даже больше чем при использовании перфоратора. При выполнении этих работ не стоит пренебрегать защитными масками, очками в момент штробления данным агрегатом, ибо пыль может принести вред легким и глазам работника.

Не стоит подвергать опасности себя и других членов бригады. Используйте респираторы, очки. Можно прибегнуть к применению беруш в момент штробления. Данные средства также важны при создании штроб посредством перфоратора. Здоровье человека намного важнее, чем любая работа.

Существуют профессиональные модели штроборезов, на которых устанавливаются защитные кожухи, штатные партубки, используемые для того, чтобы подключить строительный пылесос, поглощающий основную массу строительной пыли.

Укладка проводки

Наконец-то, после завершения штроб, рассеяния пыли и уборки грязи необходимо начинать прокладку провода любой марки. Чаще всего строители пренебрегают монтажом сменяемостью кабелей в штробах, ибо большие, широкие штробы не всегда могут вместиться.

Потому, в основном используют жгут для укладки проводки в штробе, не требующей дополнительных защитных приспособлений. Современная изоляция, которой снабжаются провода очень надежная, поэтому подходит для монтажа кабеля таким методом.

Но бывают случаи, когда в штробу закладывается труба, закрепляется там, заштукатуривается и после этого в трубу затягивается провод или кабель. В этом случае в трубу сначала пропускается проволока или одиночный провод. К одному концу этой проволоки подцепляется провод или кабель, который надо затянуть в трубу и аккуратно потянув другой конец проволоки затягиваем проводник в трубу. При этом надо смотреть, как бы не повредить изоляцию проводника об кромку трубы.

Интересное видео с хорошими рекомендациями по прокладке штробы можно посмотреть ниже:

Способы закрепления проводки в штробах

Существует огромное множество вариаций закрепления кабеля в штробе. Мы рассмотрим основные:

1. Перфорированная полоса. Данный вид нейлоновых полос был востребован при постройке всеми известных домов типа «хрущевка». Эти полосы закреплялись в штробе поперек дюбелями, крепко удерживая большое количество проводов.
2. Монтажная полоса из алюминия. Это изделие присутствует на полках любого строительного магазина или в электротоварах. Однако при желании можно произвести полосу собственноручно. Для этого нужно нарезать пластичные металлические полосы.
   В процессе установки необходимо пробить полосу по центру, закрепить в штробе посредством самореза-дюбеля. Затем уложить наверх полосы кабель и загнуть концы изделия. Получится конструкция по типу плотного, надежного замка. Этот способ требует больших трат сил, но часто используется профессионалами в строительстве.
3. Закрепления проводки в штробе алебастром. Тут необходимо проложить провода, тут же фиксируя их при помощи раствора алебастра, замазывая им с помощью шпателя  места проведения укладки кабеля с промежутком около 30 см.

   Минусом данного метода выступает тот факт, что алебастр способен быстро засыхать и невозможно развести большое количество его раствора.
4. Наиболее востребованный метод закрепления провода – это дюбель-хомут. Это дюбеля имеющие размер – 6 мм. Конец изделия представлен в виде петли, удерживающий провода.

   Поэтому данный процесс закрепления самый простой и доступный даже неопытному строителю. Тут необходимо сделать определенное количество отверстий посредством перфоратора и бура диаметром 6мм, потом установить дюбель-хомут с уже закрепленными в нем проводами.

Заделывание штробы

Первоначальным делом является удаление пыли, мусора. Затем штробу грунтуют грунтовкой для штукатурки. После высыхания грунтовки штробу полностью заполняют штукатурной цементной или гипсовой смесью, заполняя все пространство штробы. После высыхания штукатурной смеси, производят шпаклевание поверхности подготавливая поверхность стены под оклеивание обоями или покраску краской.

При выполнении строительно-ремонтных работ не забывайте соблюдать технику безопасности. Это сохранит не только инструмент и помещение, но и исключит возможности получения травмы. Производит операции по ремонту стоит внимательно.

Уход и питание стробоскопов

Уход за стробоскопами и их питание

Том Фредерикс

Ноябрь 1999 г.

Астробоскопический свет есть емкостной разряд, устройство с высокой энергией, часто используемое для удовлетворения требований предотвращения столкновений самолетов. Как правило, схема инвертора преобразует входное напряжение постоянного тока в выходное напряжение высокого уровня в диапазоне от 350 до 550 вольт. Затем это напряжение подается на ксеноновую импульсную лампу. Кроме того, пусковое напряжение подается на стеклянную оболочку лампы-вспышки.

Триггерный импульс вызывает ионизацию газообразного ксенона, что позволяет проводить высокое напряжение. Это приводит к высокоинтенсивной вспышке лампы-вспышки. Есть два основных типа стробоскопов самолетов. Автономный стробоскоп, состоящий из линзы, лампы-вспышки и электронного источника питания, размещенных в одном блоке, или выносной стробоскоп, состоящий из источника питания, трехжильного кабеля и выносного узла линзы и лампы-вспышки. В обоих случаях объектив, вспышка и электронный блок питания бывают разных размеров и уровней мощности, что позволяет использовать их в различных приложениях.

Поиск и устранение неисправностей автономного стробоскопа
Первым шагом в устранении неисправностей автономного стробоскопа, который не мигает, является проверка автоматического выключателя в самолете. Если с прерывателем все в порядке, то измерьте напряжение на входе в стробоскоп. Обратите внимание, что некоторые ранние стробоскопы издавали звуковой сигнал при включении. Это часто использовалось для определения наличия напряжения, однако измерительный прибор является более надежным методом проверки.

Если на устройство подается питание, осмотрите лампу-вспышку. Замените его, если он почернел или треснул. Если со стробоскопической вспышкой все в порядке, то блок питания должен быть неисправен и блок необходимо отремонтировать или заменить.

Для автономного стробоскопа, который работает неравномерно, первым делом необходимо проверить неисправность подключения питания к выключателю или стробоскопу. Убедитесь, что устройство имеет хорошее заземление на всем пути от источника питания самолета. Если соединения в порядке, то блок питания должен быть неисправен, и устройство необходимо отремонтировать или заменить.

Поиск и устранение неисправностей устройства с одним дистанционным стробоскопом
Поиск и устранение неисправностей одного удаленного стробоскопа аналогичен автономному устройству с одним очевидным отличием — соединительным кабелем. Для стробоскопа который не мигает, снова первый шаг, это проверить автоматический выключатель в самолете. Если с прерывателем все в порядке, то еще раз измерьте напряжение на вводе в блок питания.

Если на блоке питания есть питание, визуально осмотрите лампу-вспышку. Замените его, если он почернел или треснул. Если с лампой вспышки все в порядке, проверьте соединительный кабель. Одним из способов изоляции кабеля является подключение другого кабеля и импульсной лампы к источнику питания. Если это сработает, то источник питания исправен и проблема связана с блоком дистанционной вспышки или кабелем. Замените лампу-вспышку в сборе. Если устройство по-прежнему не работает, то в крайнем случае замените кабель. Если лампа-вспышка темнеет и выходит из строя в течение короткого периода времени, например, от 30 минут до нескольких часов, может возникнуть проблема с проводкой. Проверьте все три провода на обоих концах кабеля на правильность соединений.

Устранение неполадок устройства с несколькими вспышками
Устранение неполадок источника питания с несколькими удаленными вспышками часто бывает проще, чем с одним удаленным устройством, поскольку узлы удаленных ламп-вспышек можно менять местами, чтобы локализовать проблемы. В случае, когда ни один из стробоскопов не мигает, начните снова с автоматического выключателя и проверки напряжения питания.

Если с питанием все в порядке и ни один из стробоскопов не мигает, проблема, скорее всего, в неисправном блоке питания. Отремонтируйте или замените его.

Если один стробоскоп не мигает, поменяйте местами соединения стробоскопа на источнике питания, чтобы определить, связана ли проблема с удаленным стробоскопом или с выходной секцией источника питания. Если с лампой вспышки все в порядке, проверьте соединительный кабель. В крайнем случае замените соединительный кабель.

Если лампа-вспышка темнеет и выходит из строя в течение короткого периода времени, например, от 30 минут до нескольких часов, может возникнуть проблема с проводкой. Проверьте все три провода на обоих концах кабеля на правильность соединений.

Другие проблемы
Самоионизация — это состояние, при котором импульсная лампа срабатывает, но газ ксенон остается зажженным до тех пор, пока устройство не будет выключено или заряд медленно не истощится. выключенный. Как правило, это вызвано износом компонентов с течением времени и чаще встречается в относительно старых конструкциях. Отремонтируйте или замените блок питания в случае самоионизации. Однако важно отметить, что в некоторых случаях замена старого источника питания на новый может увеличить вероятность возникновения самоионизации. Причиной этого является то, что некоторые поставки, например, произведенные Whelen Engineering Company после 1980, имеют схему деионизации, которая изолирует заземление импульсной лампы от заземления самолета. Чтобы эта схема работала правильно, необходимо внести следующие изменения в проводку.

Intermixing Оборудование системы проблескового света для предотвращения столкновений Соблюдайте цвет и PIN-коды. Кабель, соединяющий стробоскопы с дистанционным источником питания, должен быть подключен правильно. Проводка Whelen Engineering и Aero-flash между световыми сборками и удаленными источниками питания идентична, как показано на рисунке ниже. Проводка Grimes и SDI (Hoskins) между световыми сборками и удаленными источниками питания идентична, как показано на рисунке ниже.

И Grimes, и SDI иногда используют разъемы MS (Cannon Type): A=КРАСНЫЙ (анод), B=белый (триггер), C=черный (земля).

Помните, что последовательность проводки различается для сопоставимого оборудования, произведенного разными компаниями. При смешивании оборудования системы стробоскопического освещения для предотвращения столкновений обязательно проверьте цвет проводов и подключите красный к красному, белый к белому и черный к черному.

В большинстве самолетов до 1980 года трехжильный проводящий кабель от источника питания до узла удаленного стробоскопа имел оголенный провод экрана, соединенный штырями с проводом заземления импульсной лампы на обоих концах кабеля. При замене старого источника питания с этим типом проводки экрана важно удалить (осторожно разрезать) соединение экрана на удаленном узле стробоскопа и оставить этот конец неподключенным. На блоке питания удалите (осторожно отрежьте) экранирующий провод от разъема питания. Присоедините оголенный провод от кабеля к заземлению рамы. При необходимости добавьте короткий кусок экранирующего провода.

Радиочастотный интерфейс (RFI) — еще одна проблема, связанная с установками стробоскопов на самолетах. Во многих случаях проблема радиопомех будет постепенно усугубляться по мере износа компонентов. Это было более характерно для старых конструкций, в которых использовались конденсаторы старого типа. Отремонтируйте или замените блок питания, если проблема в нем.

Безопасность
Блоки питания стробоскопов генерируют высокое напряжение. Следует соблюдать осторожность, когда работа со стробоскопом. Не отсоединяйте удаленные стробоскопы при подаче питания постоянного тока на источник питания стробоскопа. Не используйте стробоскоп со снятой крышкой или объективом. Если лампа-вспышка темнеет и выходит из строя в течение короткого периода времени, например, от 30 минут до нескольких часов, может возникнуть проблема с проводкой. Проверьте все три провода на обоих концах кабеля на правильность соединений.

---

Выделяйтесь без дополнительного освещения.

Новое усовершенствование в предотвращении столкновений не требует установки каких-либо дополнительных огней на вашем самолете.

Компания Precise Flight, Inc. разработала систему, которая использует существующее освещение на самолете, чтобы помочь самолету выделиться.

Pulselite® попеременно мигает существующими посадочными, рулежными и опознавательными огнями 45 раз в минуту по различным схемам, что значительно увеличивает видимость вашего самолета. По словам компании, «Ваш самолет превращается в мгновенно узнаваемое зрелище, которое можно увидеть за мили. Иллюзия преувеличенного движения отличает вас от окружающих наземных огней. В одно мгновение другие пилоты увидят вас и избегут вас».

Для получения дополнительной информации об этой системе позвоните в компанию Precise Flight по телефону (800) 547-2558 или посетите веб-сайт www.preciseflight.com.

Реальная статья о требованиях к техническому обслуживанию противоаварийных фонарей.

Требования программы технического обслуживания системы предотвращения столкновений (ACL)

Пит Александр

Ноябрь 1999

В конце 1980-х годов предпринимались попытки использовать автоматизированное бортовое распознавание стробоскопов самолетов в качестве средства предотвращения столкновений. Конечно, в последующие годы были разработаны и произведены сложные системы TCAS, что привело к тому, что сегодня во всем мире такие системы используются на коммерческих и служебных самолетах. Однако в те первые годы доступность была основным фактором при поиске жизнеспособных альтернатив, и казалось, что ответом может быть система распознавания строба. В процессе этого исследования было обнаружено, что не все стробоскопы созданы одинаковыми, что приводит к различной интенсивности в каждой системе. В отличие от галогенных и многих других систем освещения, интенсивность стробоскопа со временем снижается. Если бы была разработана система, которая могла бы распознавать стробоскопические вспышки для целей предотвращения столкновений, то должен был бы быть установлен какой-то стандарт в отношении приемлемой интенсивности стробоскопического света.

ДеВоре Flash Measuring Gun — это устройство с батарейным питанием, содержащее втягивающийся кабель для измерения расстояния, прецизионный фотодиод CIE и измерительную электронику на базе микропроцессора. Электроника FMG автоматически компенсирует окружающее освещение, позволяя проводить измерения при любых условиях освещения. Цифровой дисплей на задней панели пистолета предоставляет большие яркие светодиодные данные, указывающие уровни интенсивности стробоскопа с точностью до 9 999 кандел. Для измерения интенсивности стробоскопа ACL измерительный кабель FMG вытягивается на всю длину — примерно 8 футов — и прикрепляется к центру крышки объектива стробоскопа. Также можно использовать альтернативный удлиняемый стержень из углеродного волокна, который поставляется с каждым комплектом. Как только устройство находится на требуемом уровне 90-в. расстоянии от стробоскопа, нажатие на спусковой крючок включит FMG. Микропроцессор сначала выполняет самопроверку батареи и не позволяет системе работать, если существует условие недостаточного заряда. После этого устройство готово к быстрому и точному измерению интенсивности. DeVore предоставляет услуги ежегодной проверки, повторного тестирования и сертификации. Это ежегодное требование включает замену аккумуляторной батареи. и полная перезарядка. Типичное время выполнения работ составляет 48 часов.

FAA затронуло эту тему на собрании ассоциации авиаперевозчиков в начале девяностых и было потрясено, обнаружив уровень устойчивости к тестированию ACL в отрасли. В то время авиаперевозчики недавно были перегружены другими требованиями и не были в настроении брать на себя какие-либо «нефинансируемые мандаты». Они особенно не хотели проводить какие-либо тесты, которые в то время были бы инвазивными, трудоемкими и дорогостоящими. Хотя FAA предпочло больше не обсуждать этот вопрос на форуме (и концепция стробоскопической TCAS исчезла), FAA, тем не менее, признала необходимость установить некоторые руководящие принципы на будущее. Следовательно, FAA опубликовало ФСБ 94-25B для решения проблемы интенсивности и требований ACL.

Эти силы измеряются в канделах на уровнях 100, 150 или 400; в зависимости от типа самолета (как указано в FAR). Измерения проводятся на 360 градусов в горизонтальной плоскости в пределах +5 градусов по вертикали. В современных ACL используются ксеноновые лампы, которые в новом состоянии отвечают этим требованиям. Однако со временем они обычно демонстрируют заметное ухудшение светоотдачи, часто снижая яркость ниже минимальной нормативной интенсивности задолго до полного выхода из строя. Учитывая это требование, операторы сталкиваются с двумя вариантами: полная замена (тяжелые времена) или периодические измерения.

Основываясь на очевидной потребности в доступном решении этой проблемы, DeVore Aviation разработала точное, портативное и недорогое ручное устройство для измерения стробоскопов, названное Flask Measuring Gun (FMG4400D). FMG быстро и точно идентифицирует стробоскопы ACL, уровень интенсивности которых упал ниже минимума FAA.

Хотя FMG эксплуатируются более чем 30 авиаперевозчиками и 20 ремонтными станциями по всему миру, многие операторы не знают о требованиях к интенсивности стробоскопов. Исторически сложилось так, что системы освещения самолетов имеют непостоянный уровень надежности в зависимости от конструкции лампы или лампы, места установки, износа окружающей среды и т. д. Системы ACL доказали свою невероятную ценность, когда речь идет о вопросах безопасности полета. Важно помнить, что со временем интенсивность стробоскопов может снижаться, что снижает степень повышения безопасности, которую они обеспечивают. Существуют менее дорогостоящие решения для замены в трудные сроки, и всем, кто находится в одном воздушном пространстве, было бы полезно знать, что все самолеты работают на равных условиях, когда речь идет о том, чтобы «видеть и быть увиденным».

Вернуться к основной статье

Схемы подключения + тестовые стробоскопы

Стробоскопы

Используйте соответствующую схему ниже, чтобы помочь в тестировании и анализе синхронизирующих шнуров и стробоскопов Ikelite. Например, если к стробоскопу подключен шнур синхронизации, на схеме показано, какие контакты на другом конце шнура можно соединить с помощью скрепки для проверки работы стробоскопа. Если проверяется непрерывность шнура, на схемах указывается соответствующий разъем на другом конце шнура. Вы можете использовать мультиметр для проверки непрерывности.

Пожалуйста, будьте внимательны и соблюдайте крайнюю осторожность при использовании этих электрических схем для проверки запуска стробоскопа. Замыкание неправильных разъемов может привести к повреждению стробоскопа. Оборудование может быть возвращено нам в любое время без предварительного разрешения для проверки и ремонта по мере необходимости.

Переборка Ikelite TTL

Посмотрите на перегородку Ikelite, установленную на стробоскопах и корпусах, со штифтами внизу, как показано справа. Подключение ЗАЗЕМЛЕНИЯ к ТРИГГЕРУ должно привести к срабатыванию стробоскопа.

При попытке установить перегородку Ikelite мы используем следующие цветовые обозначения:

• Красный провод Индикатор ГОТОВНОСТИ
• Зеленая проволока QUENCH
• Черный провод ЗАЗЕМЛЕНИЕ
• Белый провод ТРИГГЕР
• Питание для схемы ТТЛ

Цвета, перечисленные выше, приведены только для справки при сборке переборки Ikelite. Цвета проводов не видны в полностью собранных переборках, как в продуктах. Питание для цепей TTL не применяется к старым нецифровым переборкам TTL.

Если, например, к стробоскопу подключен шнур синхронизации, на схеме показано, к каким контактам на другом конце шнура можно подключить скрепку для проверки работы стробоскопа. Если проверяется непрерывность шнура, на схемах указывается соответствующий разъем на другом конце шнура. Вы можете использовать мультиметр для проверки непрерывности.

Пожалуйста, будьте внимательны и соблюдайте крайнюю осторожность при использовании этих электрических схем для проверки запуска стробоскопа. Замыкание неправильных разъемов может привести к повреждению стробоскопа. Оборудование может быть возвращено нам в любое время без предварительного разрешения для проверки и ремонта по мере необходимости.



Шнур синхронизации Ikelite TTL

При попытке установить штекер Ikelite мы используем следующие цветовые соглашения: Посмотрите на разъем штекера шнура синхронизации Ikelite, который подключается к вспышкам DS и корпусам TTL, с контактами наверху, как показано на верно. Подключение ЗАЗЕМЛЕНИЯ к ТРИГГЕРУ должно привести к срабатыванию стробоскопа.

• Красный провод Индикатор ГОТОВ
• Зеленая проволока QUENCH
• Черный провод ЗАЗЕМЛЕНИЕ
• Белый провод ТРИГГЕР
• Питание для схемы ТТЛ

Нецифровые (не DS) стробоскопы будут мигать индикатором готовности при подключении GROUND и QUENCH.

Цвета, перечисленные выше, приведены только для справки при сборке переборки Ikelite. Цвета проводов не видны в полностью собранных переборках, как в продуктах.

Если, например, к стробоскопу подключен шнур синхронизации, на схеме показано, какие контакты на другом конце шнура можно соединить с помощью скрепки для проверки работы стробоскопа. Если проверяется непрерывность шнура, на схемах указывается соответствующий разъем на другом конце шнура. Вы можете использовать мультиметр для проверки непрерывности.

Пожалуйста, будьте внимательны и соблюдайте крайнюю осторожность при использовании этих электрических схем для проверки запуска стробоскопа. Замыкание неправильных разъемов может привести к повреждению стробоскопа. Оборудование может быть возвращено нам в любое время без предварительного разрешения для проверки и ремонта по мере необходимости.



Шнур синхронизации Nikonos N5

На электрической схеме показана более новая вилка с 5 розетками. Эта проводка такая же, как и у старых шнуров с тремя розетками (в положениях ЗАЗЕМЛЕНИЕ, ТРИГГЕР И ГОТОВНОСТЬ) и двумя контактами (в положениях 3,3 кОм И ГАШЕНИЕ). показано справа. Подключение ЗАЗЕМЛЕНИЯ к ТРИГГЕРУ должно привести к срабатыванию стробоскопа.

Внутри вилки установлен резистор 3,3 кОм, соединяющий цепь заземления с контактом, обозначенным как 3,3 кОм. Это внутреннее соединение указывает камере, что вспышка TTL подключена, и обеспечивает правильную работу с любой маркой корпуса, имеющего переборку Nikonos N5.

Если, например, к стробоскопу подключен шнур синхронизации, на схеме показано, какие контакты на другом конце шнура можно соединить с помощью скрепки для проверки работы стробоскопа. Если проверяется непрерывность шнура, на схемах указывается соответствующий разъем на другом конце шнура. Вы можете использовать мультиметр для проверки непрерывности.

Пожалуйста, будьте внимательны и соблюдайте крайнюю осторожность при использовании этих электрических схем для проверки запуска стробоскопа. Замыкание неправильных разъемов может привести к повреждению стробоскопа. Оборудование может быть возвращено нам в любое время без предварительного разрешения для проверки и ремонта по мере необходимости.

Переборка Nikonos N5

Эту схему можно использовать для проверки непрерывности с горячим башмаком Nikon TTL. Для ручного стробоскопа необходимо подключить только ЗАЗЕМЛЕНИЕ и ТРИГГЕР.

Для работы стробоскопа TTL все пять проводников должны быть правильно подключены.

Обратитесь к производителю корпуса за наиболее точной информацией о том, как их перегородка и горячий башмак подключены. Неправильное подключение помешает правильной работе стробоскопов или обеспечению работы TTL (при использовании совместимого преобразователя TTL).

За прошедшие годы различные производители корпусов представили множество переборок в стиле Nikonos с вариациями оригинальной конструкции контактов. Традиционно контакты QUENCH и DETECT подпружинены.

Горячий башмак Nikon TTL

Посмотрите на штепсельный разъем шнура синхронизации Ikelite, который крепится к вспышкам DS и корпусам TTL, с контактами сверху, как показано справа. Подключение C (земля) к D (триггер) должно сработать стробоскоп.

• Белый провод Ikelite TRIGGER = белый провод Nikon
• Черный провод Ikelite ЗАЗЕМЛЕНИЕ = черный провод Nikon
• Красный провод Ikelite Индикатор ГОТОВНОСТИ = синий провод Nikon
• Зеленый провод Ikelite QUENCH = красный провод Nikon
• Резистор Ikelite 10 кОм ОБНАРУЖЕНИЕ = желтый провод Nikon

Цвета, перечисленные выше, приведены только для справки при сборке переборки Ikelite. Цвета проводов не видны в полностью собранных переборках, как в продуктах.

Далее

Обновление TTL Nikon D7200 для корпуса D7100 # 6801. 71

Шнур синхронизации в сборе + использование

Светодиодные стробоскопы Часто задаваемые вопросы

нужное место. Ниже мы углубимся в мельчайшие детали стробоскопов транспортных средств, предоставив ответы, которые вам нужны для обоснования вашего решения о покупке. Стробоскопы не должны быть сложными, и после прочтения этого часто задаваемых вопросов вы будете в курсе и будете готовы к покупке.

Что такое стробоскоп?

Проблесковый маячок — это устройство, излучающее свет определенного типа. Слово происходит от греческого термина strobos, что означает «действие кружения».

С нестробоскопическими лампами, такими как стандартные лампочки, которые есть в вашем доме, создается постоянный источник света. Это не относится к стробоскопам; стробоскопы производят непрерывные вспышки (или кружение) света. Свет, излучаемый стробоскопом, обычно очень яркий, так как для каждой «вспышки» света может использоваться больше энергии, чем для поддержания непрерывного луча света (как при стандартном свете).

Типичный коммерческий стробоскоп производит от 10 до 150 Дж энергии, что является невероятно мощным и его можно увидеть с большого расстояния. Стробоскопы можно использовать одним из двух способов:

• В качестве мигающего света, в основном используемого для создания эффектов на концерте или в машине скорой помощи.
• В «непрерывном» режиме, когда вспышки расположены таким образом, что невооруженным глазом почти невозможно определить, что они мигают. Этот тип освещения позволяет создавать непрерывный пучок яркого света, но чаще используется в фотографии, чем в транспортных средствах.

Светодиоды естественно белого цвета, но производимый луч света можно окрашивать для определенных целей с помощью специальных гелей.

Проблесковые огни, прикрепленные к транспортным средствам, часто называют «проблесковыми сигнальными огнями» или «проблесковыми сигнальными огнями». Вспышки света могут мигать в определенной последовательности, известной как шаблон, и многие источники света имеют множество вариантов шаблона.

Как стробоскопы используются на транспортных средствах?

Проблесковые огни стали обычным явлением для многих типов транспортных средств. Они используются для ряда целей, но основное использование обычно для осознания. Проблесковый маячок на транспортном средстве может помочь предупредить других участников дорожного движения о присутствии транспортного средства, что полезно в чрезвычайных ситуациях. Например, подумайте об огнях, которые машина скорой помощи использует, чтобы предупредить других участников дорожного движения о своем присутствии; обычно это будет стробоскоп.

Школьные автобусы также часто используют проблесковые маячки, чтобы помочь противодействовать проблемам с проблемными условиями вождения, такими как сильный туман, который, безусловно, является наиболее эффективным светом, чтобы «разрезать» его. В результате автобус становится более заметным для других участников дорожного движения, которые знают, что нужно быть более осторожным в этом районе из-за наличия приоритетного транспортного средства.

Проблесковые маяки не особенно подходят для освещения пути транспортного средства. Если вы хотите улучшить луч света вашего автомобиля, то обычно лучшим выбором являются стандартные светодиодные полосы. Из-за мигающего характера стробоскопов нельзя полагаться на то, что они создают непрерывный луч света, который может помочь обеспечить дополнительную видимость для водителя. Хотя обеспечение видимости является важной функцией, это видимость для других участников дорожного движения в целях повышения осведомленности, а не для автомобиля с установленными фарами.

Что такое проблесковый маячок?

Проблесковые маячки Hideaway очень популярны в автомобилях, так как их «укрытие» является их основным преимуществом.

Стандартные автомобильные фары обычно всегда видны. Они очевидны для наблюдателя благодаря приспособлениям, прикрепленным к крыше или решетке автомобиля. Это не проблема для многих транспортных средств, таких как специальные машины скорой помощи, но может быть проблематичным для пожарных-добровольцев и медицинских работников. В конце концов, обычно это их личный автомобиль, к которому они прикрепляют фары, и они могут не обязательно ценить потерю эстетики из-за постоянной установки тяжелых фар.

Проблесковые маячки для убежищ — решение этой проблемы. Эти стробоскопы скрыты от глаз, как следует из названия. Их можно спрятать в существующих фарах автомобиля или установить на поверхность. Как и следовало ожидать, фонари для укрытия очень маленькие — светодиодный стробоскоп ANT 6-3 Hideaway LED имеет диаметр всего 1,5 дюйма. Несмотря на небольшой размер, этот фонарь может излучать поразительно яркий луч света, но автомобиль, на котором он установлен, выглядит почти так же, как и всегда.

Кто может использовать стробоскопы на своем автомобиле?

Технически любой желающий может установить светодиодные стробоскопы на свой автомобиль, но можно ли их использовать – это другой вопрос. Этот вопрос обычно решается в первую очередь на государственном или даже муниципальном уровне, и существуют ограничения на цвета, которые вы можете использовать.

Проблесковые огни чаще всего устанавливаются на транспортные средства следующих групп:



• Добровольные пожарные и бригады скорой помощи, особенно проживающие в сельской местности, где уличное освещение может быть минимальным на проселочных дорогах.
• Строители.
• Эвакуаторы и эвакуаторы.
• Люди, выполняющие официальную государственную работу, где может потребоваться дополнительная видимость.

Если вы хотите использовать стробоскопическое освещение на бездорожье или на частной территории, ограничений нет — вы можете иметь столько, сколько считаете нужным, а цвета можете выбирать по своему усмотрению.

Проблесковые маяки какого цвета могут быть у пожарных-добровольцев?

Ответ на этот вопрос очень сильно зависит от вашего состояния; Правила использования стробоскопов для пожарных-добровольцев определяются на уровне штата, а не на федеральном уровне.

Однако можно с уверенностью заключить, что крайне маловероятно, что ваш штат позволит вам использовать красные или синие стробоскопы на вашем автомобиле. Это просто потому, что эти цвета обычно предназначены для профессиональных парамедиков, пожарных или полицейских, которые работают в профессиональном транспортном средстве. По понятным причинам использование этих цветов гражданскими лицами создает путаницу, чего власти хотят избежать.

Проблесковый маячок какого цвета прорезает туман?

Как мы уже упоминали ранее на примере школьного автобуса, стробоскопы отлично прорезают туман, но лучше ли один цвет для этой задачи, чем остальные?

По общему мнению, чем длиннее длина волны света, тем лучше он способен пробиться сквозь туман. Красный свет занимает первое место в этом списке с длиной волны от 620 до 750 нанометров. Однако, если вы не можете использовать красный свет из-за государственных ограничений, лучше всего подойдет оранжевый свет (590-620 нанометров), а затем желтый свет (570-590 нанометров).

При покупке стробоскопов для пробивания тумана следует избегать фиолетового (всего 380-450 нм) и синего света (450-49 нм). 5 нм).

Какой самый яркий стробоскоп для укрытия?

Как правило, чем выше мощность, тем ярче свет. Мы продаем несколько различных скрытых стробоскопов, но если вам нужна яркость, мы рекомендуем некоторые из следующих:

Если вы ищете полный комплект, в котором используются ксеноновые лампы…

• 160 Вт, 8 головных стробоскопов Световой комплект
• Комплект стробоскопической лампы с 6 головками мощностью 120 Вт

Или, если вы предпочитаете использовать светодиодные лампы…

• Высокий светодиодный проблесковый маячок Hideaway 12
• Светодиодный проблесковый маячок ANT 6-6 Hideaway

При выборе яркости важно учитывать назначение этих источников света. По большей части стробоскопы используются для осознания. По сути, если свет достаточно яркий, чтобы его можно было увидеть в сложных условиях — например, ночью или при неблагоприятных погодных условиях, — то можно с уверенностью сделать вывод, что он достаточно яркий. Вы стремитесь привлечь внимание и повысить безопасность, а не ослеплять других участников дорожного движения, поэтому имейте это в виду при выборе яркости фар.

Кто продает стробоскопы для автомобилей?

Да! Мы будем более чем рады помочь вам сделать правильную покупку для вас. У нас есть целый ряд различных стробоскопов, которые гарантируют, что все, что вам нужно, будет легко получить.

Что необходимо для подключения светодиодных стробоскопов к автомобилю?

Мы говорили об этом раньше, но вот краткий обзор основ:

• Отключите аккумулятор вашего автомобиля или грузовика. Поскольку вы собираетесь работать с электрическими компонентами вашего автомобиля, это необходимый шаг, и его нельзя избежать.
• С помощью карандаша отметьте, где вы хотите расположить устройство. Убедитесь, что стробоскопы не расположены рядом с движущимися частями двигателя или кузова автомобиля.
• Просверлите отверстия по карандашным отметкам.
• Вставьте винты в только что просверленные отверстия. Наши наборы поставляются со всем необходимым оборудованием, поставляемым в упаковке.
• Подсоедините провода к самому стробоскопу.
• Подсоедините провода к переключателю/блоку управления.
• Подсоедините положительный провод коробки к встроенному предохранителю, соединив предохранитель с положительной клеммой аккумулятора.
• Подсоедините отрицательный провод и провод заземления к аккумулятору.
• Подсоедините аккумулятор.

Если чтение вышеперечисленного заставляет вас нервничать, лучше всего обратиться к профессионалу, чтобы он выполнил эту работу от вашего имени. Профессионал может обеспечить безопасное и эффективное соединение, которое будет работать каждый раз. Процесс не должен быть слишком дорогим, так как это относительно быстрая работа. Кроме того, любые понесенные расходы более чем оправданы, если сравнивать их с последствиями для вашего автомобиля и для вас в результате некачественно выполненной самостоятельной установки. Поищите цитаты, если вы недостаточно уверены, чтобы взяться за работу самостоятельно.

Что необходимо для подключения светодиодных стробоскопов к автомобилю?

Все необходимое крепежное оборудование будет поставляться с вашими светодиодными стробоскопами при покупке у нас, но вам нужно будет предоставить свои собственные инструменты, чтобы убедиться, что вы можете выполнить работу. Вам также могут понадобиться дополнительные отрезки провода, проволочные обмотки и соединители.

Проблесковые маячки какого цвета разрешены в разных штатах?

Чтобы ответить на этот вопрос, мы настоятельно рекомендуем свериться с нашей картой по штатам. По большей части можно с уверенностью предположить, что вы не можете использовать красные или синие мигающие огни на своем автомобиле, поскольку они зарезервированы для автомобилей экстренных служб.

Наиболее часто разрешенными цветами являются желтый, белый и янтарный, хотя вам нужно будет проверить это с помощью карты, чтобы быть уверенным на 100%. Если вы хотите убедиться, что ваш выбор цвета полностью законен, то нет ничего плохого в том, чтобы позвонить в местные органы власти, чтобы проверить их последние законы по этому вопросу.

Если вы не хотите использовать проблесковые маячки на дорогах общего пользования (например, вы хотите использовать фонари на принадлежащих вам частных сельскохозяйственных угодьях), то ограничений нет.

Сколько полицейских стробоскопов можно установить на транспортное средство?

Если вы сотрудник полиции и хотите оборудовать свой личный автомобиль, то вам будет приятно узнать, что нет никаких ограничений на количество фонарей, которые вы можете установить на свои автомобили, хотя вам может потребоваться уточнить это в вашем отделе. во-первых, поскольку у них есть определенные правила или рекомендации. Тем не менее, важно спросить себя, сколько вам нужно. Если вы просто хотите предупредить публику, то яркость и мощность стробоскопов гарантируют, что вам нужно выбрать только небольшой выбор источников света для максимальной эффективности.

Предупреждение: если вы все же установите на свой автомобиль огромное количество фар, есть риск, что вас назовут «халявщиком» — несколько уничижительное прозвище для тех, кто перебарщивает с установкой фар!

Сколько стоит установка светодиодных стробоскопов?

Если вы устанавливаете светильники самостоятельно, то относительно немного, особенно если у вас уже есть набор инструментов с необходимыми отвертками.

Если вы просите профессионала установить светильники от вашего имени, то цены варьируются в зависимости от вашего местоположения и количества установленных светильников. Лучше всего позвонить в несколько ближайших к вам автомагазинов, чтобы узнать цены, а затем выбрать тот, который соответствует вашему бюджету.

В заключение

Надеемся, наши руководства по стробоскопам для автомобилей оказались полезными для вас. Если у вас есть дополнительные вопросы, не стесняйтесь обращаться к нам — мы будем более чем рады помочь!

2-проводной стробоскоп серии L | Комбинированные стробоскопы | Голос и уведомления | Комбинированные стробоскопы

Линейка настенных рупорных стробоскопов серии L включает множество функций, повышающих универсальность их применения и упрощающих установку. Все устройства имеют съемную конструкцию с минимальным вмешательством в монтажную коробку, что делает установку быстрой и надежной, а также практически исключает дорогостоящие и трудоемкие замыкания на землю.

Для дальнейшего упрощения установки и защиты устройств от повреждений конструкции в устройствах серии L используется универсальная монтажная пластина для всех моделей со встроенной короткозамыкающей пружиной, поэтому установщики могут проверить целостность проводки перед установкой устройства. Установщики также могут легко адаптировать устройства к широкому спектру требований приложений, используя выбираемые на месте настройки канделы, автоматический выбор режима работы 12 или 24 В и поворотный переключатель звуков сирены с двумя вариантами громкости.

Особенности и преимущества:

• Обновленная современная эстетика
• Маленькие (компактные) профильные устройства для звуковых сигналов и стробоскопов
• Вставная конструкция с минимальным проникновением в заднюю часть корпуса
• Противовзломная конструкция Автоматический выбор
• — или работа от 24 В при 15 и 30 канделах
• Выбираемые на месте настройки кандел для настенных блоков: 15, 30, 75, 95, 110, 135 и 185.
• Звуковой сигнал 88+ дБА при 16 В
• Поворотный переключатель для тона сирены и двух вариантов громкости
• Монтажная пластина для всех стандартных и всех компактных настенных блоков
• Закорачивающая пружина монтажной пластины проверяет целостность проводки перед установкой устройства
• Электрическая совместимость с устаревшими устройствами SpectrAlert и SpectrAlert Advance Модуль синхронизации MDL3

Сертификаты:

• Перечислено UL: S4011- S5512
• Перечислено ULC: S4011- S5512
• Одобрено FM
• CSFM: 7125-1653:0504- 7135-1653:0503

Технические характеристики

Другие

• 5 Тип крепления

  • 5
    • Стена

  Другие

  • Тип монтажа : Настенный

  Сортировка

  Другие

  Название документа

  Размер файла

  Дата Добавлена ​​

  Руководство по приложениям AV Appliance

  0,56 МБ

  24. 02.2023

  AV L-Series Продукты Продукты

  2,3 МБ

  2/24/2023

  L-Series. DataSheet

  0,41 МБ

  8.08.2022

  L-серийные серии, выбираемые в полевых устройствах.

  16.08.2022

  L-Series КОНДИРОВАЯ ВНУТРЕННАЯ ГОДА ГОНА ДАННЫХ ДАННЫХ

  0,37 МБ

  16.08.2022

  L-Series Mounting Bracket Uppertent Tech Bulletin

  1,38 MB

  6/2022299595

  1,38 MB

  6/2022

  1,38 МБ

  6/2022

  L-серия: англ. Спецификации — Звуковые оповещатели Технические характеристики

  0,09 МБ

  24.02.2023

  Серия L: Рупор (настенный) CAD-BIM

  1,32 МБ

  07.06.2022

  5

  L-Series Compact Стена) CAD-BIM

  1,33 МБ

  24.02.2023

  Серия L: стробоскоп (потолок) CAD-BIM

  3,75 MB

  11.08.2022

  Серия L: стробоскоп (настенный) CAD-BIM

  2/16 MB

  5 8

  L-серия: звуковой сигнал, компактный (настенный) CAD-BIM

  1,46 МБ

  24. 02.2023

  L-серия: звуковой сигнал, звуковой сигнал и настенный (I56-5845) ручной

  5

  2 1,6 МБ

  24.02.2023

  Серия L: сирены, стробоскопы и стробоскопы — настенные (AVDS865) Техническое описание

  0,81 МБ

  9.09.2022

  L-серии: строб (потолок) CAD-BIM

  4,05 МБ

  8/11/2022

  L-Series: STROBE (стена) CAD-BIM

  1,41 МБ

  8/11/2022

  L-серии: стробоскоп Compact (стена) Cad-Bim

  1,36 МБ

  8/11/2022

  P2R и P4R CAD Drawing

  0,69 мб

  8/3 8/3. /2022

  PC2R и PC2W Чертеж САПР

  0,38 МБ

  22.06.2022

  SAA: Внутренние потолочные стробоскопы — рупорные стробоскопы

  0,80 МБ

  16.08.2022

  SAA: Внутренние настенные рога — Стробы — Рога Стробов

  0,39 МБ

  8/16/2022

  SAA: рога на стенах внутренних MB

  9/8/2022

  Sirenenblitzleuchten, Gongblitzleuchten und Blitzleuchten mit wählbarem Ausgang – Deckenmontage (Deutsche)

  10. 62 MB

  2/8/2023

  Sirenenblitzleuchten,Gongblitzleuchten und Blitzleuchten mit wählbarem Ausgang – Wandmontage

  7,16 МБ

  2/8/2023

  Брошюра

  Название документа

  Размер файла

  Добавлена ​​

  Каталог продукта пожарной безопасности

  3,65 МБ

  2/24/2023

  . -4)

  1 МБ

  19.07.2022

  Инструкции по установке

  Название документа

  Размер файла

  Дата добавления

  ) Руководство

  2,4 MB

  10.08.2022

  Четырехпроводные сирены с выбираемым выходом — Руководство по установке на стену

  1,09 MB

  25.08.2022

  Руководство по установке крепления

  1,67 МБ

  25.08.2022

  Лист данных

  Название документа

  Размер файла

  Дата добавления0005

  0.81 MB

  24.02.2023

  Световые оповещатели и звуковые оповещатели для установки на потолке Технический паспорт

  3. 07 MB

  16.08.2022

  Спецификация

  1,1 МБ

  16.08.2022

  Внутренние проблесковые огни с выбираемым выходом и звуковые оповещатели для потолочного применения0005

  0,11 МБ

  16.09.2022

  L-Series Field-Selectable Data Data Data Data Data Data Data Data Data Data Detair2

  L-Series.

  0002 0,32 МБ

  16.08.2022

  Spectralert Advance P-PC, S-SC и H Series Series Horn-Stress Data Strabes

  0,57 MB

  8/16/2022

  Каталог

  Документ. Размер

  Дата Добавлена ​​

  Флаер: L-Series-SAA X-REF Брошюра

  0,16 МБ

  24.02.2023

  Бюллетень продукта

  Доктор Канадские AV-устройства с маркировкой только на английском и французском языках

  0,17 МБ

  13.03.2022

  Заголовок документа

  Размер файла

  Дата добавлена ​​

  Руководство по приложениям AV Applect 2.3 MB

  2/24/2023

  Fire Safety Product Catalog

  3. 65 MB

  2/24/2023

  Flyer: L-Series-SAA X-Ref Brochure

  0.16 MB

  2/24/2023

  Выходные сирены, стробоскопы и стробоскопы для использования внутри помещений Лист технических данных

  0.81 MB

  24.02.2023

  Световые оповещатели и звуковые оповещатели для установки на потолке Технический паспорт

  3.07 MB

  16.08.2022

  Спецификация

  1,1 МБ

  16.08.2022

  Внутренние проблесковые огни с выбираемым выходом и звуковые оповещатели для потолочного применения0005

  0,11 МБ

  16.09.2022

  L-Series Field-Selectable Dataashing Dataheep

  0,41 МБ

  8/16/2022

  L-Series СЕЛЕВАЕМЫЕ ОБЕСПЕЧЕНИЕ DATASHET DATASHEET

  0,40 МБ.

  9/9/2022

  L-Series Field-Selectemable Data Data Data Data Data Data Data Data Data Data Data Devic /2022

  L-серия крытых потолочных стробов и листовых данных Horn Strobes

  0,33 МБ

  16.09. 2022

  L-Series Вкрытые настенные рога. Технический бюллетень по усовершенствованию монтажного кронштейна

  1,38 МБ

  09.06.2022

  Серия L: Eng. Спецификации — Звуковые оповещатели Технические характеристики

  0,09 MB

  24.02.2023

  Серия L: Рупор (настенный) CAD-BIM

  1,32 MB

  07.06.2022

  Серия L: Компактный звуковой сигнал (настенный) CAD-BIM

  1,33 МБ

  24.02.2023

  Серия L: Стробирующий звуковой сигнал (потолочный) CAD-BIM

  2 3.07002 1.33 MB

  11.08.2022

  Серия L: стробоскоп (настенный) CAD-BIM

  2.16 MB

  12.08.2022

  Серия L: стробоскоп компактный (настенный) CAD-BIM

  5 1.4 MB

  24.02.2023

  Серия L: звуковые сигналы, звуковые сигналы и потолочные сигналы (I56-5846) Руководство

  2,4 МБ

  10.08.2022

  Серия L: звуковые сигналы, звуковые сигналы и световые сигналы — настенные (I56-5845) Руководство

  1,6 МБ

  24. 02.2023

  5

  , стробоскопы и рупорные стробоскопы — настенные (AVDS865) Техническое описание

  0,81 MB

  09.09.2022

  Серия L: стробоскоп (потолочный) CAD-BIM

  4,05 MB

  05

  2/1 1 -Серия: Strobe (настенная) CAD-BIM

  1,41 МБ

  11.08.2022

  Серия L: Strobe Compact (настенная) CAD-BIM

  1,36 МБ

  8/11/2022

  L -серии: стробов и стробов рога — потолок (AVDS868) DataSheet

  3,07 МБ

  9/9/2022

  P2R и P4R CAD Drawing

  0999595955

  P2R и P4R CAD.

  3/3/2022

  PC2R и PC2W CAD Рисунок

  0,38 МБ

  22.06.2022

  Разрешение продукта: канадские только английские и только французские устройства AV

  0,17 мб

  3/13/13/13/13/13/13/13/13/13/13/13/13/13/13/13/13/13/13/13/13/13/13/13/13/13/13/13/13/13/13/13/13/. 2022

  Брошюра о линейке продуктов (FL-4)

  1 МБ

  19.07.2022

  SAA: Внутренние потолочные строки — роговые стробы

  0,80 МБ

  8/16/2022

  SAA: рога на стенах внутреннего 16. 08.2022

  SAA: Внутренние настенные сирены — стробоскопы — стробоскопические сирены Техническое описание

  0,39 МБ

  /25/2022

  Выбираемые выходные звуковые сигналы, звуковые сигналы и стробоскопы — Руководство по установке на стене

  1.67 MB

  8/25/2022

  Sirenenblitzleuchten, Gongblitzleuchten und Blitzleuchten mit wählbarem Ausgang – Deckenmontage (Deutsche)

  10.62 MB

  2/8/2023

  Sirenenblitzleuchten,Gongblitzleuchten und Blitzleuchten mit wählbarem Ausgang – Wandmontage

  7,16 МБ

  08.02.2023

  Спецификация устройств массового оповещения SpectrAlert Advance, выбираемых на месте эксплуатации

  0,32 МБ

  16.08.2022

  Технический паспорт

  0,57 МБ

  16.08.2022

  Сортировать по Название документаРазмер файлаДата добавления

  Режим сортировки По возрастаниюПо убыванию

  SKU

  Сортировка

  SKU

  Описание

  P2RL

  Проблесковый маячок, 2-жильный, внутренний, настенный, красный, с маркировкой FIRE

  P2RL-BP10

  Стробальный рожок: 2-жильный: В помещении: Стена: Красный: оптовая упаковка: С маркировкой FIRE

  P2RL-P

  Звуковой сигнал Строб: 2-жильный: В помещении: Стена: Красный: Простой (применяется ECS/MNS)

  P2RL-SP

  Звуковой сигнал, 2-жильный, внутренний, настенный, красный, с маркировкой FUEGO

  P2WL

  Звуковой сигнал, 2-жильный, внутренний, настенный, белый, с маркировкой FIRE

  P2WL-BP10

  5

  Строб: 2-проводной: В помещении: Настенный: Белый: Групповая упаковка: С маркировкой FIRE

  P2WL-P

  Сирена/стробоскоп, 2 Вт, белая, настенная, простая (применяется ECS/MNS)

  P2WL-SP

  Стробоскоп, 2- провод, Внутренний, Настенный, Белый, Маркировка FUEGO

  {{/каждый}}

  {{/каждый}}

  Поиск и устранение неисправностей светодиодов — проблемы с проводкой и проводкой

  БЕСПЛАТНАЯ ДОСТАВКА ОТ 250 $
  Заказы, отправленные в пределах континентальной части США * Негабаритные предметы

  Электронная почта 775-636-6060M-F 7:30–16:00 PST

  Домашняя | Руководство по устранению неполадок со светодиодами | Устранение неполадок со светодиодами — подключение

  Ошибки при подключении являются наиболее распространенными из всех проблем со светодиодным освещением. Как правило, если ваши светодиодные фонари просто «не работают», это происходит не потому, что продукты неисправны, а из-за основной ошибки или недосмотра проводки. Если у вас возникли проблемы с запуском чего-либо в вашей светодиодной установке или ваше освещение непостоянно, просмотрите это руководство по устранению неполадок, чтобы получить некоторые советы по решению вашей проблемы. Если вы уверены, что ваша проводка исправна, прочтите наше руководство по устранению неполадок мультиметра с советами по проверке входа и выхода вашего светодиодного источника питания.

  1.) Неправильное подключение или обратная полярность

  При устранении неполадок в подключении вашей светодиодной установки важно дважды и даже трижды проверить каждое соединение, даже самые опытные электрики могут допустить простую ошибку подключения. Убедитесь, что ваши провода открыты и соприкасаются с правильными проводами или портами на ваших продуктах светодиодного освещения. Если у вас есть перекрещенные или соприкасающиеся провода, существует риск поражения электрическим током или повреждения устройства. Щелкните изображение справа, чтобы проверить распространенные цвета проводов и убедиться, что при подключении соблюдается правильная полярность. Если вы не уверены в полярности ваших проводов, используйте мультиметр для проверки.

  2.) Ослабленные или засоренные провода

  Очень распространенной ошибкой при подключении, которую легко упустить из виду, является возможность ослабления или засорения проводов в вашей светодиодной установке. Как правило, если ваши источники света просто не работают или вам не хватает цвета в вашей системе RGB, дело обстоит именно так. Если ваши провода недостаточно зачищены или вы слишком глубоко вставляете их в разъем, это создаст иллюзию надежного соединения, когда на самом деле соединения нет вообще, разъем только зажимает покрытие провода из ПВХ. См. рисунок справа для иллюстрации этого примера. Вот почему важно дважды и даже трижды проверить свои электропроводки, потому что даже если провод выглядит так, как будто он подключен, это может быть не так.

  3.) Изношенные или перекрывающиеся провода

  Изношенные или перекрывающиеся провода — еще одна распространенная ошибка при монтаже. Если вы не используете чистые и прямые провода, то, вероятно, рано или поздно у вас возникнут проблемы с проводкой. Все, что требуется, — это касание одной жилы провода другого провода или проводящей поверхности, чтобы подвергнуть вашу светодиодную установку риску короткого замыкания или смешанных цветовых эффектов. При работе со светодиодными модулями убедитесь, что конец цепочки модулей не касается оголенных проводов. При пайке убедитесь, что ваши провода чистые и прямые и никогда не касаются друг друга, и никогда не перегружайте разъем провода, предназначенный для ввода одного провода.

  4.) Проблемы с проводкой при падении напряжения

  Падение напряжения является очень распространенной проблемой при установке светодиодов, и все это связано с расположением проводки. Если вы испытываете падение напряжения, это, скорее всего, связано с тем, что вы подключили свою светодиодную установку к последовательному, а не параллельному соединению. Подумайте о параллельном соединении, когда каждая 10-20-футовая секция ваших светодиодных фонарей работает независимо от источника питания, а не связывает их в одну серию. Параллельные соединения всегда обеспечивают наиболее равномерную и стабильную мощность освещения благодаря меньшему падению напряжения при меньшем количестве последовательных соединений. См. иллюстрации в нижней части этого руководства для визуального ознакомления с разницей между двумя типами соединений.




  DO

  DO Используйте многожильный провод

  Многожильный провод обеспечивает более тесный контакт, что снижает падение напряжения и потери мощности. Плохие соединения могут лишить систему значительной части производимой энергии. Многожильный провод будет сжиматься и сплющиваться, что увеличивает площадь контакта. Это снижает падение напряжения и минимизирует нагрев в месте соединения.

  НЕОБХОДИМО использовать чистые прямые провода

  Чистые и прямые провода важны для любой установки светодиодов. Если ваши провода чистые и прямые, вы получите наилучшее соединение и уменьшите падение напряжения. Если вы хотите, вы можете припаять концы проводов, чтобы держать их вместе и знать, что вы получаете достаточный контакт в ваших соединениях.

  DO Используйте термоусадку или используйте соединители

  При соединении двух проводов всегда лучше использовать соответствующие соединители проводов или спаять провода вместе и применить термоусадку для защиты. Существует множество соединителей для разных типов проводов, поэтому очень важно, чтобы соединители были изготовлены для используемого провода и надежно закреплены.

  НЕОБХОДИМО Использовать разветвители проводов

  Распространенной ошибкой при подключении светодиодных осветительных приборов является попытка упростить установку путем втыкания 10 проводов в гайку для проводов или разъем типа «феникс». Вместо этого лучше использовать несколько разветвителей проводов, клеммных колодок или спаять провода вместе, чтобы разделить провода, а не пытаться перегрузить разъем провода, что может привести к серьезной пожарной опасности.

  НЕОБХОДИМО использовать параллельные соединения

  При установке больших светодиодных установок или установок с большим количеством проводов, идущих в несколько мест, необходимо подключить светильники параллельно контроллеру или источнику питания, чтобы уменьшить падение напряжения. Подумайте о параллельном соединении, когда ваши светодиодные фонари независимо возвращаются к источнику питания, или проложите домашний провод к вашему источнику питания и вставьте его в этот провод в разных местах проводки. Проверьте мультиметром, чтобы проверить падение напряжения.

  НЕ ЗАПРЕЩАЕТСЯ

  НЕ ИСПОЛЬЗУЙТЕ одножильный провод

  При использовании одножильного провода в системе низкого напряжения вы заметите, в лучшем случае, что у вас будет три небольших контактных участка между одножильным проводом и соединением устройства при использовании типичного завинтить клемму. Это также относится к силовым распределительным блокам или проволочным гайкам, где у вас есть только две контактные площадки, которые могут вызвать нагревание.

  НЕ перетирайте провода

  Когда ваши провода изношены и расходятся во всех направлениях, вы рискуете получить многочисленные проблемы с проводкой. Во-первых, вы заметите падение напряжения, если только несколько пар многожильных проводов имеют электрический контакт, во-вторых, вы подвергаете свою установку риску короткого замыкания и потенциальной опасности возгорания.

  НЕ ОСТАВЛЯЙТЕ оголенными места сращивания проводов

  При подключении вашего проекта светодиодного освещения очень важно не оставлять незащищенными соединения проводов. Если оставить места соединения оголенных проводов открытыми, это может привести к короткому замыканию и возгоранию. Всегда используйте надлежащие разъемы для проводов и никогда не оставляйте оголенные места соединения проводов открытыми.

  НЕ перегружайте разъемы проводов

  Перегрузка разъемов проводов является наиболее распространенной ошибкой при установке светодиодных осветительных приборов. Если в разъеме, предназначенном для одного провода, слишком много проводов, это может привести к серьезным проблемам с пожарной опасностью, если произойдет короткое замыкание или в проводах возникнет дуга. Это также может вызвать проблемы с падением напряжения, если некоторые провода имеют более безопасное соединение, чем другие.

  НЕ ИСПОЛЬЗУЙТЕ последовательные соединения

  В первый раз последовательные соединения светодиодных установщиков кажутся здравым смыслом при подключении светодиодных фонарей. Чего люди не понимают, так это того, что каждый маленький светодиод и его компоненты забирают немного напряжения у следующего в ряду. Таким образом, чем дольше вы включаете светодиодные фонари в серии, тем больше будет падение напряжения и тем менее равномерным будет ваше освещение. Если вы устанавливаете светильники на высоте более 20 футов или в нескольких местах, всегда используйте параллельные соединения.

  << Вернуться на главную страницу устранения неполадок

  Почему мигает или стробирует потолочный вентилятор

  » Каталог домашней электропроводки
  » Руководство по электропроводке в жилых помещениях
  » Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика

  Я установил новые потолочные вентиляторы с подсветкой, почему некоторые лампы мерцают и мигают? Как починить потолочные вентиляторы со стробоскопом или вспышкой.




  Видео по электрике №1 Автоматический переключатель резерва генератора и подпанель электрической цепи Загляните на мой канал YouTube и подпишитесь на мои видео » СпросиЭлектрика « ПРИМЕЧАНИЕ. Список всех моих полезных видео будет отображаться в конце этого видео Так что продолжайте смотреть, чтобы я мог помочь вам правильно подключить!

  Проблема с потолочными вентиляторами
  Электрика Вопрос: Я установил новые потолочные вентиляторы с подсветкой, почему некоторые лампы мигают и мигают?

  Мой проект электропроводки связан с проблемой потолочного вентилятора в нашем доме.

  • Установлены четыре новых потолочных вентилятора с подсветкой. Я добавил общие пульты дистанционного управления ко всем четырем устройствам. Только в одной комнате вентилятор и свет работают нормально, пока я использую настенный выключатель для включения и выключения. Цепные переключатели на вентиляторах работают как надо. Однако, если я выключаю свет с помощью пульта дистанционного управления, три из четырех ламп на стробоскопе вентилятора. В чем проблема?!

  Этот вопрос по электропроводке поступил от Эвелин, разнорабочей из Роли, Северная Каролина.

  Дополнительные комментарии: Ваш сайт всегда является источником опытных, знающих специалистов. Я рекомендовал его друзьям.

  Ответ Дэйва:
  Спасибо за вопрос по электропроводке, Эвелин.

  Проблема с потолочными вентиляторами, которые стробируют или мигают

  Применение: Устранение проблемы с потолочными вентиляторами.
  Уровень квалификации: от среднего до продвинутого — лучше всего подходит для лицензированного подрядчика по электротехнике. или сертифицированный электрик.
  Требуемые электроинструменты: ручные инструменты для электриков, тестер напряжения и соответствующее защитное снаряжение.
  Приблизительное время: Зависит от личного опыта, умения работать с инструментами, устанавливать электропроводку и иметь доступ к зоне проекта.
  Электрическая безопасность: определите источник электроэнергии для потолочного вентилятора, выключите его и пометьте примечанием перед работой с электропроводкой.
  Детали и материалы для электропроводки: Электрические детали и материалы для потолочного вентилятора должны быть одобрены для конкретного проекта и соответствовать местным и национальным электротехническим нормам и правилам.

  Как починить потолочные вентиляторы со стробоскопом или вспышкой

  Распространенная причина проблем с потолочным вентилятором

  Наиболее распространенная причина потолочных вентиляторов, которые мигают, как это, связана с неправильным размером лампочек, а точнее, с источником света. Размер лампы может быть слишком большим, поэтому я бы сначала проверил это и убедился, что они соответствуют рекомендуемому размеру.

  Дополнительные возможности со стробоскопом потолочного вентилятора
  Поскольку свет включается при использовании пульта дистанционного управления для его выключения, модуль дистанционного управления может быть неправильно подключен, поэтому дважды проверьте проводные соединения и убедитесь, что они соответствуют требованиям. схема подключения и инструкции, прилагаемые к блокам дистанционного управления.

  Используете ли вы светодиодные лампочки? Если это так, убедитесь, что пульт дистанционного управления полностью совместим со светодиодными лампами, и убедитесь, что светодиодные лампы имеют регулировку яркости.

  Проверьте пульт дистанционного управления потолочным вентилятором
  Модули дистанционного управления адресуются индивидуально?
  Если для удаленных модулей задан один и тот же адрес, это может привести к путанице с другими модулями в том же месте. Как правило, это не проблема, но это будет зависеть от конкретных модулей управления, которые у вас есть.

  Подробнее о том, как решить проблему Потолочные вентиляторы

  Электропроводка потолочных вентиляторов


  Как установить потолочные вентиляторы

  Раскройте тайну проводки потолочного вентилятора. Потолочные вентиляторы — отличный способ снизить расходы на электроэнергию и украсить одну из ваших любимых комнат.

  Установка потолочных вентиляторов и электропроводка

  Пошаговые изображения – Простые схемы подключения и руководство по установке – Варианты выключателей освещения и вентиляторов.
  Установка потолочного вентилятора #1
  Установка потолочного вентилятора #2

  Как подключить выключатель


  Подключение выключателя света – схема 1 Подробные электрические схемы и изображения помогут вам в домашних электрических проектах.





  Вам также может быть полезно:

  Видео по электрике #2 Как подключить розетку GFCI без провода заземления Загляните на мой канал YouTube и подпишитесь на мои видео » СпросиЭлектрика « ПРИМЕЧАНИЕ. Список всех моих полезных видео будет отображаться в конце этого видео Продолжайте смотреть, так что я могу помочь вам правильно подключить!

  Руководство Дейва по домашней электропроводке: » Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Подключите правильно с помощью моей иллюстрированной книги по подключению Отлично подходит для любого проекта домашней электропроводки. Идеально подходит для домовладельцев, студентов, Разнорабочий, разнорабочие и электрики Включает: Проводка розеток GFCI Электропроводка бытовых электрических цепей Розетки 120 и 240 В Электропроводка выключателей освещения Электропроводка 3- и 4-проводных электрических плит Розетка Устранение неполадок и ремонт электропроводки Методы модернизации электропроводки Коды NEC для домашней электропроводки . …и многое другое.




  Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
  Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.

  Советы по электрике, которые помогут вам правильно подключить Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, который я носил в своей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь идентифицировать электрическую проводку. Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»> Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это первый инструмент, который я использую для устранения неполадок с проводкой выходной цепи. Этот популярный тестер также используется большинством инспекторов для проверки питания и проверки полярности проводки. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки Внесен в список UL Свет указывает на неправильную проводку Очень удобный и простой в использовании. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены *
