Виды болтов, их назначение и классификация

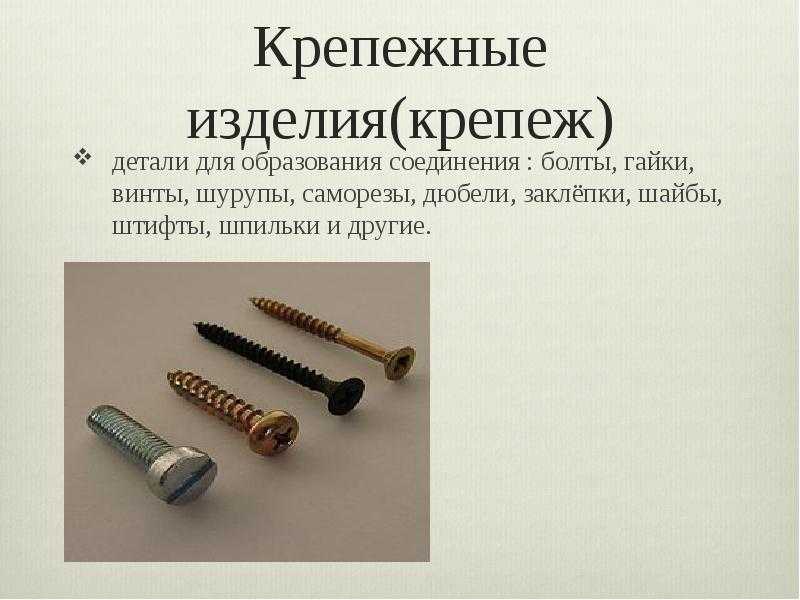

Соединение двух или нескольких деталей в одну конструкцию производится разными способами. Болт — популярный крепеж, использующийся в строительстве, машиностроении, производстве мебели и бытовой техники. Конструктивно — это металлический стержень с нарезанной резьбой и головкой, предназначенной для удержания и вращения болта при помощи специального инструмента — ключа, отвертки, биты шуруповерта. Назначение болта — создание прочных разборных креплений сквозного типа. С противоположной стороны конструкции болт фиксируется гайкой.
Для создания прочных креплений используются разные виды болтов. Классифицировать можно по нескольким признакам, например, по длине резьбы. По этому параметру болты подразделяются на метизы с полной и неполной резьбой. Первые — крепёж, в котором резьба начинается на открытом торце и заканчивается непосредственно у головки. Вторые — резьба начинается на торце, но заканчивается, не доходя к головке на треть, или даже половины длины стержня.

Используется классификация болтов по форме головки. Это:

• шестигранные;
• под отвертку;
• потайные;
• полукруглые;
• квадратные:
• с внутренним пазом и другие.

Головка метиза соответствует определенным стандартам, размеры и форма соответствуют типовым размерам ключей, отверток и бит.
Из опыта:  для крепления деталей и узлов, которые разбираются в исключительных случаях, используют нестандартные болты с особой формой головки, инструменты для которой есть только у персонала со специальным допуском. Такие соединения лучше не трогать.

 Резьба на болтах нарезается по метрическому и дюймовому стандарту. При покупке метиза проверяют тип резьбы, чтобы он соответствовал типу, шагу и размерам гайки. Некоторые конструкции не предусматривают сквозного крепежа — болты завинчиваются в отверстия, в которых заранее нарезана соответствующая резьба.

Стальные метизы подразделяются на две категории — черные и оцинкованные. Первые используются в большинстве конструкций, вторые — там, где существует риск взаимодействия с влагой или другими агрессивными факторами, способными вызвать коррозию. Также производят большое количество болтов из нержавеющей     стали и цветных металлов. Они дороже, чем стальные, но стоимость оправдана долговечностью и отсутствием риска «закипания» резьбы.

Характеристики крепежных элементов

Одна из основополагающих характеристик метиза — прочность. Зависит от материала изготовления, типа резьбы и диаметра стержня. Изготавливаются стандартные болты из разных материалов. В основном — это стали:

• конструкционные;
• жаропрочные;
• низкоуглеродистые;
• нержавеющие;
• легированные;
• химически стойкие.

Для производства метизов также используются сплавы титана, меди, латуни. Ряд болтов изготавливаются из прочных полимеров, например PEEK, РС, РА, RENY, PVC.
От материала зависит класс прочности болта — показатель, на который обязательно смотрят при выборе метиза. Классификация болтов по классу прочности предусматривает 11 классов прочности, согласно ГОСТ Р 52627-2006 и соответствующему стандарту ISO 898/1-78. Классы обозначаются цифрами в такой записи:
3.6; 4.6; 4.8; 5.6; 5.8; 6.6; 6.8; 8.8; 9.8; 10.9; 12.9.
Первая цифра умножается на 100 и показывает сопротивление Н/мм2, а второе умножается на 10 и показывает соотношение предел текучести/сопротивление выраженное в процентах. Например. Болт класса прочности 3,6 обладает временным сопротивлением 300 Н/мм2, при 60% номинального усилия, вызывающего деформацию стержня. Если умножить две цифры между собой и на десять, получим показатель номинального предела текучести. В нашем случае — это 180 Н/мм2. Классификация болтов по прочности необходима при монтаже ответственных конструкций — подъемных кранах, строительной и сельскохозяйственной технике, мостах, на железных дорогах.


Согласно требованиям ГОСТ, к болтам высокой прочности относят метизы классов 6.8 – 12,9, изготовленные из сталей 20, 20КП, 20Г2Р 35, 65Г, 35Х, 40Х. После накатки резьбы, метизы дополнительно подвергаются термообработке и приобретают повышенную механическую прочность.

Назначение болтов

Класс прочности во многом определяет сферу использования болта. Корреляция носит достаточно условный характер, тем не менее, большинство метизов конкретного назначения производятся в определенных классах прочности:

• Мебельные — класс прочности 3,6 – 5,8. Предназначены для сборки деревянных деталей в одну конструкцию. Обычно оснащаются потайной или полукруглой головкой.
• Машиностроительные, класс прочности 5,8 – 12,9. Применяют при сборке узлов, кузовов и агрегатов автомобилей, тракторов, железнодорожной и другой техники. Отличаются высокой надежностью и виброустойчивостью соединений.
• Лемешные. Класс прочности 3,6 – 5,8. Предназначены для фиксации деталей навесного оборудования сельскохозяйственной и строительной техники.
• Дорожные. Класс прочности 3,6 – 10,9. Используют для сборки металлоконструкций дорожной инфраструктуры. Большинство изделий выпускается в оцинкованном виде.

Из опыта: Назначение болта не ограничивает его использования в других конструкциях, важно проверить класс прочности и соответствие размеров, материала и уровня антикоррозионной защиты.

Типоразмеры болтов

Широкое использование болтовых соединений в разных отраслях вызывает определенные сложности с выбором метизов. Для упрощения расчетов и проектирования машин и строительных конструкций, все крепежи разделены на стандартные типоразмеры. ГОСТ 7805-70 нормирует размеры болтов с метрической резьбой, изготовленные из разных марок стали и цветных металлов. В списке — первая цифра показывает тип резьбы и диаметр стержня, вторая — диапазон длины в миллиметрах:

• М6, 10-90;
• М8, 16-100;
• М10, 18 – 200;
• М12, 20 – 260;
• М14, 22-300.

Пользуясь специальными таблицами, в которых содержаться  более подробные характеристики болтов, легко подобрать метиз для конструкции с заданными параметрами.

Как выбрать болт по типу резьбы

При производстве болтов производители использую разные виды резьбовой накатки. Самые распространенные — метрическая и дюймовая. Первая доминирует в Европе и странах СНГ, вторая — в США, Англии, Канаде, Австралии. Для различных конструкций также используют болты с резьбой:

• трапецеидальной;
• квадратной;
• трубной;
• прямоугольной;
• трубной.


При покупке болта с неметрической резьбой покупайте гайки соответствующего вида. Если таких найти не удалось, то болт не получится использовать по назначению.
Совет: Для использования в домашнем хозяйстве выбирайте метизы с метрической резьбой, но обязательно смотрите на шаг. Резьба бывает с мелким и крупным шагом, такими же должны быть и гайки. Если вы ремонтируете машину, то обязательно выбирайте болт с такой же резьбой, как и пришедший в непригодность. Конструкторы рассчитывают тип резьбы на прочность и виброустойчивость, что важно в промышленных механизмах и машинах.

Часто метизы с полной резьбой называют винтами, а с неполной — болтами. Но единого мнения на это счет нет. В большинстве случаев крепеж, который можно использовать в паре с гайкой, называют  болтом, что вполне справедливо. Стержень винта может быть коническим, а у болта он всегда цилиндрический в зоне накатки резьбы.

Особенности головок болтов

Чаще всего болты выпускают с шестигранной головкой под ключ. Согласно стандартам DIN 933 и DIN 93, метизы производятся с полной и неполной (соответственно) резьбой. Стандарты DIN 960 и DIN 961 регламентируют выпуск болтов с мелкой и очень мелкой резьбой, использующихся для сборки точных механизмов. Сами шестигранные головки могут быть разного вида:

• основная;
• с опорным выступом;
• с фланцем;
• с буртом.


Размеры головки бывают нормальными (массовый выпуск), увеличенными (для нагруженных резьбовых соединений) и уменьшенными (для декоративных и скрытых крепежей).

Болты с уменьшенной головкой выпускаются в нескольких вариантах.

Болты с конической и полукруглой головкой используют преимущественно в мебельной промышленности. Для установки конического болта необходимо заранее подготовить отверстие с помощью зенковки или сверла увеличенного диаметра.
Откидные, или рым болты вместо шестигранной головки оснащены кольцом. Они используются как детали такелажа. К кольцу крепежа легко зацепить трос, цепь, канат, карабин. Обычно рым-болты производят с неполной резьбой, но возможны и другие варианты.


Применение болтов с разными видами стержней

Метизы изготавливают не только с прямым цилиндрическим стержнем, хотя такие болты и получили самое широкое распространение. В технике и строительстве используются такие крепежи:

1. со стандартным стержнем;
2. с утоньшением в центральной части;
3. с утолщением выше резьбы;
4. с утоньшенным стержнем в гладкой части и кольцевым выступом.


Стандартный тип используется в типовых соединениях, в том числе работающих под вибрационными и переменными нагрузками. Отверстие под такой болт точно соответствует диаметру стержня. Производят метизы с полной и неполной резьбой.
Болты с утоньшенной гладкой цилиндрической частью используются в конструкциях, где необходим зазор. Это нужно, например, при высоком коэффициенте термического расширения материала.
Метизы с утолщенным цилиндром используются при ремонте, когда отверстие рассверливалось, например, чтобы извлечь сломанную часть резьбы. Такой способ применения болта позволяет оставить гайку прежнего размера, что упрощает дальнейшие работы по монтажу и демонтажу, особенно, если точек крепления много.

Последний вариант болта применяют в конструкциях, где на метиз приходится динамическое напряжение. Специфическая форма стержня позволяет равномерно распределить усилия и не перегрузить метиз.

Класс точности

Стандартные метизы выпускают в трех классах точности — А, В и С. В России их характеристики определяет  ГОСТ 7798 – 70:
А — повышенная точность;
В – нормальная;
С – грубая.
Болты классов А и В производятся в диаметрах стержня  до 48 мм. Использую метизы класса С в конструкциях, где на болты приходится незначительная часть нагрузки. Для их установки в деталях просверливается отверстия на 2 – 3 мм больше толщины стержня (по резьбе). Крепление получается прочным, но низкой точности относительно положения отверстий в разных частях конструкции. Возможны небольшие смещения по плоскости контакта.
В ответственных расчетных соединениях используются метизы классов В и С. Это точные механизмы, машины, создающие вибрационные воздействия, опоры и несущие детали, где нагрузка на точки крепления определяют прочность конструкции. При установке метизов класса В диаметр отверстия не должен превышать толщину стержня более. Чем на 1 – 1,5 мм. Отклонения в размерах крепежного отверстия и стержня болта для метизов класса А не должно превышать 0,3 мм.

Маркировка болтов

Производят болты по разным стандартам — ГОСТ, DIN EN, DIN ISO, ANSI/ISO. В России используют метизы, изготовленные по ГОСТ. В маркировке указывают:
класс прочности;
данные производителя в виде клейма;
стрелку направления вращения (в случае левой резьбы).
Метизы из нержавеющих сталей дополнительно обозначаются индексом А и цифрой, указывающей особенности стали. Например, А4 – кислотоустойчивая, А2 – водостойкая. Еще одна цифра показывает предел прочности. Выглядит это так: А2 (А4) – 50.
Также на головке болта может быть указано вариант исполнения, например, ХЛ – холодостойкое. По ГОСТ Р 52644-2006 надпись на головке выглядит так:

1 – индекс завода, 2 – класс прочности, 3 – вариант исполнения, 4 – номер плавки стали, 5 – размер головки, в данном случае S – увеличенный, под шестигранный ключ. На болтах с дюймовой резьбой вместо цифр класса прочности наносятся насечки, от 1 до 6.
При покупке болта пользоваться и другим видом маркировки. Например, М12 х 1.75 х 25. Здесь М обозначает метрическую резьбу на стержне диаметром 12 мм с шагом 1,75. Длина стержня болта без учета размеров головки — 25 мм.
Из опыта: При замене болта в крепеже лучше покупать метиз, аналогичный установленному ранее. Если маркировка не сохранилась, снимите старый крепеж и найдите идентичный в магазине или на специализированном сайте.
Ссылка на видео: https://www.youtube.com/watch?v=MN385tRAGHg

Все отличия саморезов от шурупов

Как сверлить отверстий для подрозетников

Виды крепежа для мебели

Размеры саморезов

Обзор типов болтов и особенности применения, рекомендации от компании ООО «Первый крепеж» в Москве

Болт является резьбовой деталью в виде стержня, имеющего форму цилиндра. На часть болта нанесена наружная резьба для накручивания гаек. На одной стороне стержень имеет головку шестигранной формы, которая подходит под гаечный ключ.

Винты необходимы для сборки разборных сложных конструкций. Их используют повсеместно: от создания различных приборов до сборки сложных станков, сельскохозяйственной и автомобильной техники, строительства крупных объектов. Болтовые соединения встречаются при возведении мостов и прокладке ЖД путей. Они необходимы, как в быту, так и во всех отраслях экономики.

Особенностью таких соединений является то, что его можно заменить, если болты вышли из строя или если это необходимо.

Классификация болтов

Строительные болты делятся на две категории:

• Оцинкованные – подходят для сборки изделий, внешний вид которых должен быть презентабельным. Болты устойчивы к коррозии, поэтому могут оставаться такими блестящими и красивыми длительное время. Оцинкованные винты применяются при сборке комнатной мебели или приборов.
• Черные – без наружного покрытия, так как дополнительно не обработаны. Их применяют там, где не важен эстетический вид конструкции или изделие будет в последствии окрашено. Их можно встретить в промышленности, машиностроении и других отраслях.

Классификация по форме

В зависимости от предназначения болта, головка крепежа может быть разной формы. Некоторые болты имеют полукруглый профиль, а у отдельных видов болтов имеется круглая головка с отверстием внутри. Для сборки мебели отлично подходят винты с потайной головкой.

Рассмотрим все типы болтов более подробно:

• Шестигранная головка – затягивать их можно с помощью обычных ключей. Сфера применения: машиностроение и строительство. Могут использоваться в других отраслях.
• Анкерные – особые винты, с помощью которых можно осуществлять крепеж тяжелых элементов. Изделия отличаются по размеру формам. Используются в процессе монтажа оконных рам, проемов дверей, подвесных потолков и светильников.
• Рым-болты – крепежи с повышенными прочностными характеристиками, у которых вместо головки стоит крепежное кольцо. За счет этих конструкционных особенностей есть возможность поднимать большие грузы. Определенные модели предусматривают крепление шарнирного кольца для свободного вращения болта на основании.
• Полукруглая головка – подходят для установки ограждений и применяются в процессе изготовления мебели.
• Потайная головка – используются в радиостроении и электротехнике. Головка этих болтов плоская, имеются внутренние шлицы для закручивания крепежа отверткой. Удобство таких винтов в том, что закрученная головка не выступает над поверхностью, а диаметр превышает диаметр стержня.

Болты также различаются по форме стержня. Самый популярный из них – это стержень, имеющий один диаметр по всей длине. Существуют ступенчатые типы стержней, у которых стержень в районе гладкого участка немного больше в диаметре, чем та часть, где есть резьба.

Такие болты принято называть призонными. Их используют для крепежа тяжелонагруженных соединений. Есть винты специфические, которые предназначены для определенной задачи.

Классификация по шагу и типу резьбы

Между собой болты отличаются типом резьбы, которая бывает:

• Дюймовая – треугольный профиль, параметры измеряются в дюймах.
• Метрическая – винтовая резьба, нанесенная на внешнюю часть стержня.
• Трубная – в форме трубы.
• Трапецеидальная – форма впадин и выступов трапециевидной формы.
• Упорная – подходит для повышенных боковых нагрузок. В сечении – форма прямоугольного треугольника.
• Прямоугольная и квадратная – применяются тогда, когда крепеж должен работать под большой нагрузкой.

Самая популярная – метрическая резьба двух типов: с крупным и мелким шагом.

Классификация по классу точности

Различают следующие типы болтов по классу точности:

• A — разница между диаметром отверстия и диаметром болта не более 0,3 мм.
• B – диаметр стержня должен не отклоняться от установленной нормы более, чем на 0,5 мм.
• C – допуск для диаметра стержня не должен превышать 11 мм.

Момент затяжки болтов является усилием, прикладываемым к резьбовому соединению в процессе его завинчивания. Если закрутить крепеж с меньшим усилием, он раскрутится.

Классификация по варианту исполнения

Вариантом исполнения называют конструктивную особенность, определенную стандартом DIN или ГОСТ.

В шестигранных болтах это стопорение резьбового соединения, когда на головке болта в конце резьбовой части делают отверстие для шплинта или вязочной проволоки.

Классификация болтов по назначению

Спрос на подобный крепеж существует не только в промышленной области, но и в быту.

Различают следующие виды болтов:

• Машиностроительные – обладают высокими прочностными параметрами. Изделия имеют шестигранную головку, но могут предлагаться и в другой форме. Наличие метрической резьбы позволяет болту выдержать большие нагрузки. Данные метизы используют в сфере машино- и приборостроения, изготовление промооборудования, механизмов и конструкций.
• Строительные – изготовлены из высокопрочной стали. Отличительная особенность – увеличенная головка. Их применяют при возведении зданий различного назначения. С помощью строительных болтов соединяют мосты, тоннели и другие крупные металлоконструкции.
• Дорожные – отличительная черта этих метизов – класс прочности, который зависит от их назначения. Крепежные изделия закручивают без применения дополнительных ключей, благодаря наличию головки полукруглой формы и квадратного подголовка. Чаще всего данные метизы применяют для дорожных ограждений. Цинкование изделий защищает их от внешних воздействий.
• Железнодорожные – широкий спрос на крепеж обусловлен их узкой областью использования. Болты из высокопрочной стали используют для соединения различных железнодорожных конструкций, к примеру, полотен. Метизы выпускают трех типов:
  • стыковые с накладками на рельсы;
  • закладные для соединения рельс с прокладками;
  • клеммные для прочного закрепления шпал.
• Транспортные – изготавливаются из углеродистой стали, могут быть оцинкованы. С помощью этих болтов можно прикреплять подающие конструкции к транспортировочной ленте. На одной стороне стержня стоит полусферическая головка, а на другой – плоская. Шара шипов не дает крепежу поворачиваться самопроизвольно.
• Лемешные – выпускаются по индивидуальному заказу. Служат для крепления навесного оборудования к сельхозтехнике. Головка метизов потайная. Имеется квадратный подголовок.
• Мебельные – могут иметь полукруглые или потайные головки, благодаря чему можно сохранить эстетический внешний вид изделия. Обладают невысокой прочностью.

Типоразмеры болтов

Выделяют следующие типоразмеры саморезов, которые отвечают ГОСТ 7805-70:

• диаметр М14 – длина стержня от 22 мм до 300 мм;
• диаметр М12 – длина стержня от 20 мм до 260 мм;
• диаметр М10 – длина стержня от 18 мм до 200 мм;
• диаметр М8 – длина стержня от 16 мм до 100 мм;
• диаметр М6 – длина стержня от 10 мм до 90 мм;

Класс прочности болтов

Для изготовления болтов используются разные марки стали, поэтому метизы обладают разной прочностью. Для выпуска крепежей применяют:

• обычную сталь;
• конструкционную качественную углеродистую сталь;
• деформируемый титановый сплав;
• стойкую к коррозии нержавеющую сталь;
• релаксационностойкую жаропрочную сталь;
• медь;
• низколегированную конструкционную сталь для сварных конструкций;
• жаропрочную сталь;
• легированную конструкционную углеродистую сталь;
• технический титан;
• латунь.

Высокопрочные болты подходят для соединения деталей сельхозмашин, железнодорожных креплений, соединений кранов и креплений деталей, а также в мостостроении.

В России принято считать высокопрочными болтами метизы, изготовленные по классу прочности:

• 12,9;
• 10,9;
• 9,8;
• 8,8;
• 6,8.

Прочностные показатели определяются соответствующей маркой стали и ее технологией производства, которая базируется на использовании горячей или холодной высадки и накатки крепежей на специальных станках. После этого следует термообработка и нанесение покрытия.

Механические показатели высокопрочных болтов определяются по свойствам применяемой стали, а также последующей термообработкой в электрических печах, имеющих защитную среду, которая предотвращает обезуглероживание метизов.

Маркировка и обозначение болтов

На чертеже болт отмечают маркировкой, позволяющей кратко описать характеристики метиза. Обычно маркировку наносят на головку болта, чтобы можно было быстро подобрать нужный крепеж. Если вам необходимо купить болт высокого качества, то необходимо уметь правильно трактовать обозначения на изделии.

Особенности маркировки

Рядом с маркировкой указывают производителя. Чтобы расшифровать болт, обращают внимание на цифры на головке метиза, означающие следующее:

• Вначале указывают класс прочности, показывающий величину нагрузки, которую может выдержать крепежное изделие.
• Обозначение резьбы – нанесено на головку, если резьба левосторонняя, имеется соответствующая стрелка.
• Климатическое исполнение.
• Буквы – указывают тип металл, из которого изготовлен болт.
• Номер плавки.

Обозначение гаек и болтов регламентируется правилами маркировки по ГОСТ или спецификации международного стандарта DIN 933.

Более 40 различных типов болтов, гаек и шайб (с иллюстрациями)

Вы перегружены разнообразием доступных болтов, гаек и шайб?

Болты, гайки и шайбы являются одними из самых распространенных промышленных крепежных изделий. Одну и ту же задачу выполняют все крепления: соединение и крепление двух и более компонентов механически. Однако на производительность и срок службы крепежа в значительной степени влияют различия в типе, качестве, форме и материале. Чтобы выбрать правильный крепеж (и поставщика крепежа) для вашего проекта, крайне важно понимать функциональные варианты различных доступных типов, включая гайки, болты и шайбы.

Тем не менее, работа не всегда проста, так как болтов, гаек и шайб производится и продается так много вариантов, что этого достаточно, чтобы новый инженер или руководитель проекта был перегружен выбором для своего следующего проекта. Итак, вот подробное руководство по более чем 30 различным типам болтов и гаек с картинками. Добавьте эту статью в закладки и обязательно обращайтесь к ней всякий раз, когда решаете, какие болты и гайки купить.

Содержание

Переключатель

Типы болтов

Болты с квадратным подголовком

Болты с квадратным подголовком обеспечивают простоту установки и универсальность при сборке различных строительных материалов, не только из закаленной стали, но и для более мягких материалов, таких как дерево и пластик. Они имеют гладкую головку большого диаметра, препятствующую протягиванию более мягких материалов, и квадратную шейку, предотвращающую проворачивание болта при затягивании гайки.

Фланцевые болты

Фланцевые болты имеют круглый фланец под головкой, который распределяет нагрузку подобно шайбе. Из-за этой особенности это предпочтительный выбор для крепления металл к металлу.

Болты плуга

Болты плуга обычно имеют квадратную шейку, чтобы предотвратить вращение болта при затягивании, и плоскую головку, когда головка крепежа подвергается чрезмерному износу. Эти крепежные детали часто используются в сельскохозяйственной технике, тяжелой технике для строительства дорог и другом оборудовании.

Болты с шестигранной головкой/ винт с шестигранной головкой

Болты с шестигранной головкой, иногда называемые винтами с шестигранной головкой или крепежными болтами, представляют собой структурные крепежные детали с шестигранными головками и машинной резьбой. Они предназначены для использования с гайкой и шайбой как часть всего крепежного узла. Они также могут быть установлены непосредственно в резьбовое отверстие.

Болты с квадратной головкой

Болты с квадратной головкой используются в тех случаях, когда требуется прочное крепление, но видимость ограничена. Эти болты легко затягиваются с помощью гаечного ключа и имеют большие плоские стороны. Квадратные головки лучше всего подходят для небольших затемненных участков, где изготовителю или слесарю приходится затягивать болт вслепую. Даже без каких-либо видимых следов инструмент легко установить на квадратную головку, что снижает вероятность его соскальзывания.

Винты с головкой под торцевой ключ/ Болт с внутренним шестигранником

Резьбовые крепежные детали с утопленным шестигранником и цилиндрической головкой известны как винты с головкой под торцевой ключ. Винты с головкой под торцевой ключ, также называемые винтами с шестигранной головкой, затягиваются с гораздо большим крутящим моментом, чем крепеж с крестообразным углублением или прорезью. Они закручиваются с помощью шестигранного ключа, также известного как шестигранные ключи, шестигранные ключи или шестигранные ключи. В случаях, когда недостаточно места для использования крепежа с внешней шестигранной головкой, часто используются винты с головкой под торцевой ключ.

Болт с круглой головкой

Для деревянных соединителей часто используются болты с полукруглой или полукруглой головкой. болты с круглой головкой напоминают болты с квадратным подголовком, но не имеют квадратной шейки, окружающей головку. Болты с круглой головкой редко бывают высокопрочными и почти всегда предлагаются в базовой спецификации ASTM A307, поскольку они часто используются с деревом.

Болт с Т-образной головкой

Болты с Т-образной головкой обычно используются с гайками для соединения объекта с Т-образным пазом, так что головка болта входит вровень с окружающим материалом или ниже него.

J болт

J-образный болт, который часто рассматривается как половина U-образного болта, имеет длинную резьбовую часть и плавный изгиб, которые можно использовать для крепления объектов на месте. Благодаря своей адаптируемости J-образный болт можно использовать в различных ситуациях, например, в автомобилестроении, локомотивах, а также в строительстве. Он также используется в домашних условиях для самодельных проектов, таких как подвесные корзины и настил.

U-образный болт

U-образный изогнутый болт с резьбовыми отверстиями на обоих концах известен как U-образный болт. Помимо использования в различных строительных и строительных работах, эти крепежные детали используются для поддержки трубопроводов. Эти крепежные детали используются в опорах трубопроводов, а также в различных строительных и строительных работах.

Рым-болт

В основном используются в сборке для подъема или подвешивания груза (обычно машины), рым-болты характеризуются петлей на одном конце и резьбовым стержнем на другом.

Болт с буртиком

Винты с буртиком имеют встроенную резьбу, которая покрывает только половину или меньше стержня винта. Головка, плечо и нить — три его составные части. Головка винта, имеющая наибольшую диаметральную часть и служащая как опорной поверхностью, так и приводным механизмом (шлицевым, шестигранным и т. п.) для его установки, не позволяет ввинчивать винт дальше его длины. Центральная, гладкая область шнека, называемая плечом, — это место, где ограничивается боковое движение заготовок. Резьбовая часть содержит спиральные канавки с основным диаметром, который лишь незначительно меньше диаметра буртика. Этот участок предназначен для вставки в соответствующую резьбу, такую ​​как гайка или резьбовое отверстие

Болт с цилиндрической головкой

В основном используется для крепления головок цилиндров двигателей к блокам цилиндров.

Элеваторный болт

Брезентовые ленты, используемые в зерновых элеваторах и других конвейерных системах, скрепляются элеваторными болтами. Чтобы болт не проходил через мягкий конвейерный материал, за счет большого диаметра головки и квадратной шейки создается большая опорная поверхность.

Болт для подвески

Болты для подвески имеют машинную резьбу на одном конце и деревянную резьбу на другом.

Шуруп/болт с затягиванием

Шурупы с затягиванием, иногда называемые болтом с затягиванием, аналогичны болтам с шестигранной головкой, с той лишь разницей, что они имеют деревянную резьбу вместо машинной резьбы. Из-за этого они в основном используются в тяжелых пиломатериалах и подобных материалах, чтобы нести большую нагрузку.

Болт с цилиндрической или полукруглой головкой

Винты с полукруглой головкой идентифицируются по внешнему виду их головки. Головка сыра имеет плоские дисковые верхнюю и нижнюю поверхности, а также цилиндрические стороны. Высота головки обычно имеет щелевой привод и составляет примерно половину диаметра.

Винт/болт с потайной головкой

Винт с потайной головкой, часто называемый винтом с плоской головкой, представляет собой особый тип шурупа, предназначенный для установки заподлицо с предметом или поверхностью, в которую он ввинчивается. Поскольку они «утопают» в объектах и ​​поверхностях, они известны как «винты с потайной головкой». Они имеют плоскую головку, сужающуюся вдоль стержня. Перила, пешеходные дорожки и настилы мостов являются типичными приложениями.

Резьба может быть деревянной или машинной.

Болт печи

Болты для печей часто используются при установке дровяных печей. Они изготовлены из листового металла и имеют прорезную головку. Поскольку они имеют машинную резьбу и круглую, плоскую или ферменную головку, печные болты иногда называют крепежными винтами.

Болт с крючком

Болт с крючком — это болт с крюком на одном конце и резьбовым отверстием для гайки на другом.

Dynabolt

Dynabolt представляет собой цельнометаллический анкер с гильзой общего назначения для средних нагрузок, используемый в основном для кирпичной кладки и бетона, и имеет разъемную компенсационную втулку на корпусе шпильки с резьбой и встроенный расширитель, гайку и шайбу. Чтобы прикрепить его к основному материалу, к гайке или винту динаболта прилагается крутящий момент, где внутренний расширитель заставляет распорную втулку расширяться и плотно зажимать отверстие.

Мы написали более подробное руководство по доступным динаболтам.

Расширительный щиток

Распорный щиток из литого под давлением цинкового сплава, называемый расширительным щитом, используется для крепления шурупов с запаздыванием к различным материалам основания, включая бетон, бетонные блоки, кирпич и растворные швы. В более мягких материалах радиальные ребра обеспечивают дополнительную удерживающую способность.

Тряпичный фундаментный болт

Этот необычный фундаментный болт имеет квадратное или прямоугольное поперечное сечение, конический корпус и канавки на всех четырех сторонах. Установка тряпичных болтов должна быть завершена до того, как вся сборка может быть установлена ​​в бетон.

Шпилька

Шпилька представляет собой сплошной стержень с круглым поперечным сечением и полной резьбой. Они используются с 2 шестигранными гайками для обычного соединения фланцев трубопроводов, бурения, нефтепереработки и нефтехимии и других отраслей промышленности, требующих уплотнения и фланцевых соединений.

Типы гаек

Соединительные гайки

Соединительные гайки, обычно называемые удлинительными гайками, представляют собой резьбовые крепежные детали, используемые для соединения двух резьбовых стержней. Шестигранная форма этих гаек обеспечивает безопасное затягивание и ослабление с помощью монтажного инструмента.

Фланцевые гайки

Шестигранная фланцевая гайка представляет собой гайку со встроенным фланцем под ней. Гладкая опорная поверхность фланца действует как встроенная шайба, распределяя зажимную нагрузку в более широком направлении от гайки, заменяя традиционный узел гайки и шайбы.

Шестигранные/ шестигранные гайки

Шестигранные гайки имеют шесть сторон. Когда не требуется «фиксирующий» механизм, эти гайки с внутренней резьбой часто используются с болтами и винтами с машинной резьбой.

Стопорные гайки

Стопорные гайки имеют встроенный механизм внутри гаек, предотвращающий их ослабление из-за вибраций. Существуют различные варианты стопорных гаек:

• Нейлоновые стопорные гайки (на фото)
• Металлические стопорные гайки
• Герметичные гайки
• Срезные гайки

Шлицевые гайки

Шлицевые гайки имеют рифленые головки, которые входят в отверстия болта при их соединении, позволяя вставить шплинт и удерживая гайку на месте. Они используются в ситуациях, когда контргайка может ослабнуть из-за вибрации или движения.

Корончатые гайки

В отличие от шестигранных гаек с прорезью, корончатые шестигранные гайки имеют цилиндрические прорези, длина которых примерно равна глубине прорези, но несколько меньше в диаметре.

Квадратные гайки

Квадратная гайка — это четырехгранная гайка, которая часто используется с болтами с квадратной головкой. Квадратные гайки, в отличие от традиционных шестигранных гаек, обеспечивают большую площадь контакта с закрепляемой деталью и, следовательно, обеспечивают большее сопротивление ослаблению.

Колесные гайки

Колесная гайка, также известная как зажимная гайка, представляет собой крепежный элемент, который используется для крепления колеса к транспортному средству. Как правило, эти гайки можно найти на легковых автомобилях, грузовиках и других транспортных средствах с резиновыми колесами. В большинстве алюминиевых и стальных колес используются колесные гайки с одним закругленным или коническим (коническим) концом. Набор колесных гаек обычно используется для крепления колеса к колесным шпилькам с резьбой, а затем к осям автомобиля.

Колпачковая гайка

Гайка с выпуклым концом с одной стороны называется накидной гайкой. В сочетании с резьбовой застежкой с внешней наружной резьбой куполообразный конец закрывает внешнюю резьбу, чтобы либо защитить ее, либо не допустить ее соприкосновения с соседними предметами. Купол также создает более изысканный вид. Существуют различные типы колпачковых гаек, например, желудевые гайки (где куполообразная сторона заострена и имеет более высокую коронку)

Гайка шпиля

Гайка шпиля имеет отверстия, просверленные сбоку на изогнутой поверхности, и имеет цилиндрическую форму. Для поворота гайки в отверстия можно вставить вороток.

Гайка с накаткой

Гайка с накаткой на внешней поверхности известна как гайка с накаткой. Это облегчает закрепление гайки в рукоятке (вставная гайка) или крышку или затягивание ее вручную (барашковая гайка).

Гайка-барашек

Гайка-барашек, также известная как гайка-барашек, представляет собой тип гайки с двумя большими металлическими «крыльями», по одному с каждой стороны, что упрощает затягивание и ослабление вручную без использования каких-либо инструментов.

Тип шайб

Шайбы со скошенными углами

Шайбы со скошенными углами представляют собой уникальный вид шайб, которые имеют плоскую и наклонную стороны. Наклонная сторона может принимать различные углы установки, что также обеспечивает стабильную и плотную посадку при сопряжении и выравнивании двух непараллельных поверхностей.

Плоские шайбы

При затягивании винта или болта плоские шайбы равномерно распределяют давление. Его тонкая пластинчатая конструкция увеличивает площадь поверхности, предотвращая ослабление и вытягивание застежки. Кроме того, они уменьшают поверхностное трение и служат прокладками, когда требуется дополнительное расстояние между предметами.

Стопорные шайбы

Стопорные шайбы предназначены для затягивания с необходимым крутящим моментом чуть ниже обычного крепежа. Застежка защищена от вибрации за счет натяжения пружины, которую они прикладывают. Они часто крепятся со стороны крепежной гайки.

Конструкционные шайбы

При использовании с высокопрочными крепежными элементами конструкционные шайбы имеют большую толщину, предназначены для тяжелых условий эксплуатации и предназначены для механических и структурных применений. Они часто встречаются в соединениях сталь-сталь для мостов, сооружений и другой инфраструктуры.

Использование болтов и гаек

Промышленные крепежные изделия, такие как болты и гайки, обычно используются в различных отраслях промышленности, таких как:

• Строительство и строительство
• Производство
• Сантехника
• Противопожарная защита

Мы обычно обслуживаем эти отрасли, но они также используются в гораздо большем количестве отраслей, чем вы думаете.

Заключение

Итак, вот оно. Это подробное руководство по различным болтам, гайкам и шайбам, доступным и обычно используемым в различных отраслях промышленности. Не стесняйтесь добавить эту статью в закладки и возвращаться к ней всякий раз, когда вам нужно выяснить, какой промышленный крепеж вам нужен для вашего следующего проекта.

Имея более чем 50-летний опыт работы, Helix Steel Products Corporation является одним из ведущих филиппинских производителей промышленного крепежа, который в настоящее время используется в национальных проектах, таких как линия 2 LRT и этап 3 Skyway.

Часто задаваемые вопросы

Какие существуют типы гаек и болтов?

Некоторые типы болтов включают болты с шестигранной головкой, болты с квадратной головкой, U-образные болты и болты с проушиной. Некоторые типы гаек включают соединительные гайки, фланцевые гайки, квадратные гайки и колпачковые гайки. Это руководство расскажет вам о более чем 30 различных типах болтов, гаек и шайб, а также о некоторых областях их применения.

Болты какого типа наиболее распространены?

Болт с шестигранной головкой.

Всякий раз, когда кто-то упоминает болт, на ум приходит болт с шестигранной головкой, потому что он обычно завинчивается машинным способом и имеет шестигранную головку, что упрощает его использование с обычными инструментами, такими как гаечные ключи.

Сколько типов болтов существует?

В этом подробном руководстве перечислены 23 типа болтов.

Что такое гайка и какой болт?

Болт — это тип резьбового крепежного изделия с наружной наружной резьбой, для которого требуется предварительно сформированная внутренняя резьба, совпадающая с гайкой. Гайка — это крепежный элемент с резьбовым отверстием, которое служит внутренней частью болта. Чтобы скрепить множество деталей вместе, гайки обычно используются в сочетании с соответствующими болтами.

Направляющие крепежа — Типы болтов | Fastener SuperStore

Направляющие для крепежа — Типы болтов | Супермагазин крепежа | Объемные промышленные крепежные детали (866) 688-2500

• Войти / Зарегистрироваться
• Корзина
• Электронная почта

• Винты
• Болты
• Орехи
• Шайбы
• Заклепки
• Распорки и стойки
• Гайки для монтажа в стойку
• Метрика
• Розетки
• Mil-Spec
• Другие категории продуктов

• Дом
• > Направляющие крепежа
• > Типы болтов

Даже если вы знаете точный размер, длину, материал и отделку болта, который вам нужен, вам все равно нужно знать, какой тип болта подходит для вашего применения. Болты бывают самых разных типов головок и резьбы. Воспользуйтесь приведенным ниже руководством по болтам, чтобы определить, какие детали вам нужны.

Загрузить руководство

Стандартные болты с квадратным подголовком (квадратная шейка)
Стандартные болты с квадратным подголовком имеют квадратную шейку, а некоторые детали доступны в варианте с короткой шейкой. Имея круглую головку с квадратной шейкой под головкой, а также машинную резьбу, квадратная шейка предназначена для предотвращения проворачивания болта при затягивании гайки. Вариант с короткой шейкой используется в листовом металле, где шейка стандартного размера может создать препятствие.

Стандартный болт с квадратным подголовком Материал/варианты отделки:
Сталь/цинк
Сталь/горячее цинкование
Сталь/черный оксид
Класс 5/цинк
Класс 8/Желтый цинк
18-8 Нержавеющая сталь
(Короткая шейка из стали/цинка только) 9000 3

Болты с квадратным подголовком с ребристой шейкой
Такая же форма головки, как и у стандартного болта с квадратным подголовком, но квадратная форма под головкой заменена вертикальными ребрами немного шире диаметра болта. Ребра помогают предотвратить проворачивание болта при затягивании или снятии гайки.

Болт с квадратным подголовком с рифленой шейкой Материал/варианты отделки:
Сталь/цинк
Класс 5/цинк
Нержавеющая сталь 18-8

Двусторонний крепеж с резьбой типа шурупа для дерева и наконечниками на обоих концах. Вставленные в предварительно просверленное отверстие, они обычно используются для скрепления двух кусков дерева вместе в постоянном положении относительно друг друга. Часто используется в мебельной промышленности.

Шурупы-дюбеля предлагаются в исполнении из стали/цинка.

Болт с широкой потайной плоской головкой, неглубокой конической опорной поверхностью, цельнолитой квадратной шейкой под головкой и унифицированным шагом резьбы. Аналогичен болтам с квадратным подголовком, за исключением того, что верхняя часть головки плоская, а не нижняя. Обеспечивает низкопрофильное решение для крепления. Популярное использование в конвейерных системах, таких как лифты.

Элеваторные болты предлагаются в исполнении из стали/цинка.

Подвесные болты доступны с полной резьбой и с гладким центром. Они имеют резьбу на обоих концах, причем одна сторона имеет резьбу типа шурупа для дерева, а другая — резьбу машинного винта. Разработанная для того, чтобы сторона шурупа вставлялась в предварительно просверленное направляющее отверстие, машинная резьба становится стойкой, с помощью которой можно прикреплять материалы. Используется для подвешивания электропроводки и листового металла, а также широко применяется в мебельной промышленности.

Болт подвески Материал/варианты отделки:
Сталь/цинк
Нержавеющая сталь 18-8

Наиболее распространенный тип болта с шестигранной головкой. Наши винты с шестигранной головкой имеют диаметр от 1/4 дюйма до 1 1/2 дюйма и длину до 16 дюймов. Винты с шестигранной головкой являются наиболее распространенным типом болтов и, как правило, имеют частичную резьбу (в отличие от болтов с шестигранной головкой). Наш ассортимент также включает метрические размеры.

Винт с шестигранной головкой
0283 Grade 2 / Цинк
Grade 2 / Черный оксид
Grade 5 / Обычный
Grade 5 / Цинк
Grade 8 / Обычный
Grade 8 / Желтый цинк
18-8 Нержавеющая сталь
316 Нержавеющая сталь
Кремниевая бронза 9 0003

ПОКУПКА КРЕПЕЖА СТАЛА ПРОСТОЙ

Супермаркет крепежа — это универсальный магазин, где можно купить винты, гайки, болты, шайбы, заклепки, стойки и многое другое! У нас есть все, что вам нужно прямо здесь

• 34 000+ различных деталей
• Все цены онлайн
• Регистрация не требуется
• Доставка большинства заказов в тот же день
• Заказ онлайн, по телефону, электронной почте или факсу
• Расширенные часы обслуживания клиентов
  (с 7:00 до 19:00 по тихоокеанскому времени)
• Предложения доступны для больших количеств

Широко используемые в автомобильной промышленности фланцевые / рамные болты состоят из цельного болта с шестигранной шайбой с зазубринами и плоской опорной поверхностью с фланцем. Фланец устраняет необходимость в шайбах и может помочь компенсировать смещение отверстий.

В отличие от винтов с шестигранной головкой, крепежные болты с шестигранной головкой не имеют поверхности под шайбу на опорной поверхности (внизу головки). Гальваническое покрытие обеспечивает лучшую коррозионную стойкость, чем стандартное цинковое покрытие, и требует, чтобы соответствующие гайки имели отверстия увеличенного размера.

Болты с шестигранной головкой предлагаются из стали с горячим цинкованием.

Болты с шестигранной головкой всегда с полной резьбой используются в резьбовых отверстиях или в сочетании с шестигранной гайкой для создания прочной системы крепления. Для использования в просверленных и нарезанных отверстиях с резьбой на всю длину. Используется вместо шпильки и гайки.

Болт с шестигранной головкой Материал/варианты отделки:
Сталь / Цинк
Класс 5 / Цинк
Класс 8 / Гладкий
Класс 8 / Цинк Желтый
18-8 Нержавеющая сталь

винты, болты с затяжкой, имеют шестигранную головку, разнесенную резьбу и буравчик. Шурупы с запаздыванием обычно используются в предварительно просверленных отверстиях в древесине или с защитными кожухами в различных материалах. Также доступны модели с высоким профилем, шестигранным фланцем и акустической проушиной.

Болт с затяжкой Материал/варианты отделки:
Сталь/гладкая
Сталь/цинк
Сталь/горячеоцинкованная
Сталь/черный оксид
Нержавеющая сталь 18-8

Имеет потайную плоскую головку; квадратная шея; и нарезание резьбы машинным / колпачковым винтом, болты плуга используются в тяжелом оборудовании, для которого требуется гладкая поверхность головки.

Материал / варианты отделки болта плуга:
Класс 5 / Гладкий
Класс 5 / Цинк
Класс 10 / Гладкий

Ступенчатые болты с широкой, низкопрофильной, слегка закругленной головкой и квадратной шейкой используются, когда большая опорная поверхность должна сочетаться с низким профилем голова. Аналогичен болту с квадратным подголовком по опорной поверхности и конструкции с квадратной шейкой, но с более широкой, более низкопрофильной и круглой головкой.
