Мебельный винт, какие бывают, нюансы разных способов стяжки

Особенности материалов, применяемых в мебельном производстве, подразумевают использование разнообразной крепежной фурнитуры. Ее ассортимент весьма обширен, и качественная сборка невозможна без крепежа, соответствующего конкретной задаче. Мебельный винт – наиболее востребованный представитель соединительных элементов в производстве мягкой и корпусной мебели. Его популярность обусловлена широким спектром применения, надежностью фиксации, удобством монтирования и умеренной стоимостью.

Содержание

Сфера применения
Разновидности
Евровинт (конфирмат)
Винтовая стяжка
Коническая стяжка (мини-фикс)
Полкодержатели с фиксацией
Межсекционная стяжка
Мебельный винт с полукруглой или декоративной головкой
По размеру
По материалу изготовления
Используемые покрытия
Видео

Сфера применения

Как следует из названия, основное назначение этого крепежа – мебельное производство. Естественно, применение этим не ограничивается, и винтовое крепление используют во многих отраслях народного хозяйства, а также для решения бытовых задач. В зависимости от размеров и конструкции можно выделить следующие варианты использования данного крепежного элемента:

Соединение щитов ламинированного ДСП в ходе сборки корпусной мебели;
Сборка каркасов в процессе изготовления кроватей, диванов, кресел и прочей мягкой мебели;
Сопряжение деталей из массива древесины в столярном производстве и строительстве.

Некоторые разновидности винтов имеют довольно узкую сферу применения. Например, полкодержатели с фиксатором предназначены исключительно для удерживания полок. В то же время без такого крепежа, как конфирмат, не обходится ни один шкаф или тумбочка. А применение болтов, помимо их основного назначения, распространено в сферах, достаточно далеких от мебельной индустрии.

Разновидности

Варианты использования зависят от назначения и конструкции конкретного крепежного элемента. Далее рассмотрим наиболее распространенные разновидности мебельных винтов и способы их применения.

Евровинт (конфирмат)

Конструкционно – это цилиндрическая деталь с потайной головкой, в которой имеются шлицы под шестигранник или крестовую отвертку. Непосредственно за потайной шляпкой следует гладкая часть, которая должна беспрепятственно зайти в прижимаемую заготовку. Размер гладкой части различен и зависит от назначения конкретного винта. Например, стандартная толщина ламинированной древесно-стружечной плиты (ЛДСП) – 16 мм. Чтобы нормально притянуть один лист ЛДСП или такой же по толщине материал, достаточно использовать крепеж, гладкая часть которого равна 16 мм. Для этих задач чаще всего применяют винты мебельные диаметром 7 мм и длиной 50-60 мм.

Технология применения подразумевает сверление заготовок. Это обусловлено особенностями материала, который чаще всего применяется в мебельной промышленности (ДСП). Толщина конфирмата не позволяет закрутить его в древесностружечную плиту без засверливания.

Сверло, используемое в процессе подготовки деталей к соединению, имеет специальную конфигурацию и различно по диаметру на разных участках.

Теоретически можно засверлить тремя разными сверлами:

Самый большой радиус предназначен для того, чтобы сделать потай под шляпку конфирмата, фактически эта часть инструмента не делает отверстие, а всего лишь снимает фаску.
Далее делается отверстие в прижимаемой заготовке, его диаметр равен гладкой части евровинта (например, 7мм).
Самое тонкое отверстие сверлят в детали, к которой прижимается предыдущая, его диаметр – 5 мм.

Тремя сверлами работать не совсем удобно: их нужно менять или иметь три дрели, в которых будет установлен нужный диаметр. К тому же, делать потай вручную сверлом довольно сложно. С учетом этих факторов было разработано одно специальное сверло, которым и пользуются современные мебельщики. Когда подготовительные работы окончены, заготовки стягивают между собой винтами. Инструмент для закручивания последних выбирают в зависимости от конструкции шляпки.

Если самый популярный размер конфирмата – 7х50 мм, то самая распространенная конфигурация шлицов – шестигранник. Для закручивания винтов с шестигранными шлицами применяют следующие инструменты:

Шестигранная бита, для использования в шуруповерте, дрели или отвертке;
Г образный или z образный шестигранный ключ;

Кроме шестигранных шлицов, еще есть крестовые, но их использование не позволяет стянуть детали достаточно плотно, что приводит к скорому расшатыванию готового изделия.

Винтовая стяжка

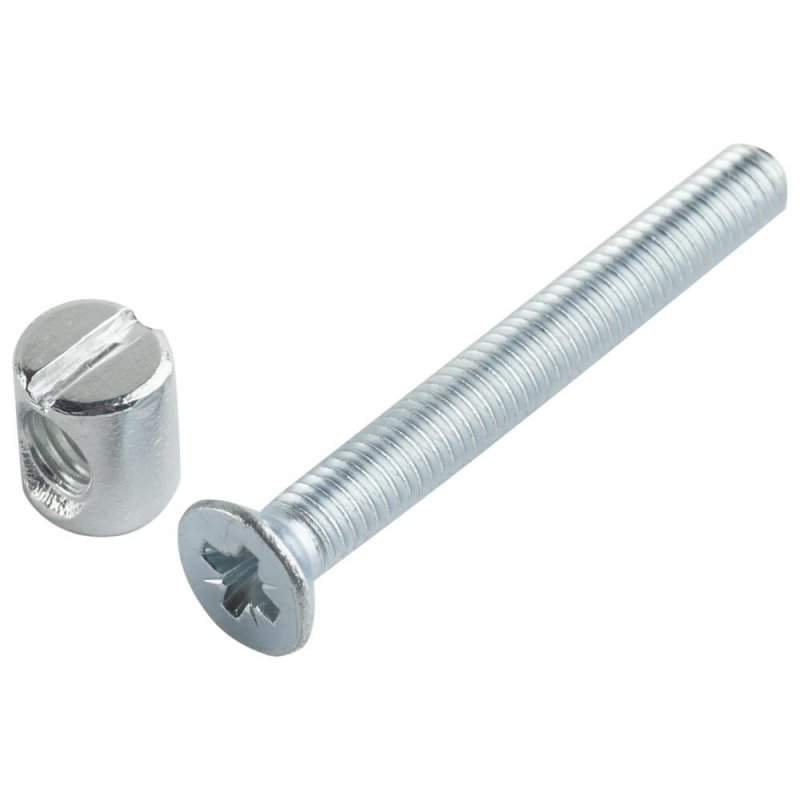

Состоит из двух элементов: винта с наружной резьбой и бочонка-гайки с внутренней. В процессе соединения, детали располагаются перпендикулярно друг другу, то есть одна заготовка плоской стороной прижимается к торцу другой заготовки. В прижимаемой детали сверлится сквозное отверстие, диаметр которого несколько больше резьбовой части винта. В заготовке, к которой прижимается предыдущая, сверлят два отверстия: одно с торца таким же диаметром, что и в прижимаемой детали; другое с плоской стороны – для бочонка.

Сложность заключается в точном совмещении торцевого отверстия и отверстия для бочонка.

Как и у евровинта, основное направление использования этого крепежа – мебельное производство. Применяя винтовую стяжку, можно добиться значительной жесткости конструкции, которая не доступна при использовании любого крепежа без метрической резьбы, например, конфирматов или саморезов.

Слабые стороны этого соединительного материала – сложность в установке, требующая определенных навыков, а также видимость головки мебельного винта с наружной стороны. Последний недостаток можно частично скрыть, используя специальные заглушки, но это не решает проблему полностью.

Коническая стяжка (мини-фикс)

Для установки конической стяжки не нужно насквозь сверлить деталь, которая крепится плоской стороной. Механизм функционирования несколько схож с винтовой стяжкой. Разница в фиксации штока: он крепится не в сквозное отверстие, а в плоскую часть зажимаемой заготовки (после предварительного засверливания). Детали скрепляются между собой посредством прижатия штока винтом стяжки. Данный вид соединительных элементов часто используют для крепления столешницы к основанию или в процессе сборки мебельных фасадов рамочного типа.

Конические стяжки также не просты в монтаже, требуют точной разметки и сверловки, что подразумевает высокую квалификацию сборщика. Кроме того, силумин, используемый для изготовления утягивающего винта, обладает малым эксплуатационным ресурсом, что существенно сокращает количество циклов сборки/разборки готового изделия. Подобное сочленение в большинстве ситуаций оказывается одноразовым, во всяком случае, для повторной сборки придется заменить утягивающий винт из силумина.

Полкодержатели с фиксацией

Этот вид крепежа предназначен для удерживания полок в мебельных изделиях. Его особенностью является то, что параллельно с основным назначением (опора для полок) он обеспечивает дополнительную жесткость конструкции. Полкодержатель состоит из двух частей: шток и опорный механизм. Шток вкручивается в стенку шкафа, а опорный механизм устанавливается непосредственно в полку. В процессе сборки шток должен попасть в зацеп эксцентрикового механизма. После этого полка притягивается к стенкам шкафа посредством поворота эксцентрикового винта в полкодержателе.

Данный вид фурнитуры также не прост в монтаже, требует навыков специалиста и наличия специального оборудования. Помимо разметки и сверловки, для установки потребуется фрезеровка, которую лучше проводить в цехе на сверлильном станке.

Межсекционная стяжка

Предназначена для соединения отдельных мебельных модулей. По сути – это болт и гайка, только в более эстетичном исполнении. Часть стяжки, которая выступает в роли гайки, выполнена в форме пустотелого болта (втулки) с внутренней резьбой, в которую вкручивается подвижной стягивающий элемент. В процессе сборки закручивать нужно именно винт (элемент с наружной резьбой), а не втулку, поскольку на ней имеются шлицы, препятствующие ее прокручиванию в стенке ЛДСП.

Достаточно простой в использовании и надежный мебельный винт, как правило, выполнен из качественного металла, обеспечивает жесткую связку отдельных секций в мебельном производстве. Часто используется в ходе сборки кухонных гарнитуров, в частности навесных шкафов. Межсекционная стяжка превращает отдельные шкафы в цельную монолитную стенку, исключая появление перепадов между кухонными блоками в ходе эксплуатации.

Мебельный винт с полукруглой или декоративной головкой

Классическое резьбовое соединения используется для мягкой и корпусной мебели. Существует несколько разновидностей данного крепежа, основные отличительные особенности которых заключаются в конструкции головки и фиксирующих элементов. Фиксация винта в древесностружечной плите осуществляется посредством квадратного подголовника или шлицов. Такой крепеж достаточно удобно использовать, поскольку гайку можно накручивать, не прибегая к дополнительной фиксации самого винта. Есть также варианты, рассчитанные на удержание отверткой или шестигранником.

Винты мебельные различают по размеру, материалу изготовления и виду головки. Рассмотрим подробнее каждый из вышеперечисленных видов.

ПолукруглыйДекоративный

По размеру

Мебельная стяжка выпускается в соответствии с наиболее часто используемым материалом, то есть ламинированным ДСП, толщина которого 16 мм. Учитывая то, что стяжка соединяет две плиты, просверленные насквозь, длина одной составляет 32 мм. Это наиболее востребованный размер, но также существуют варианты длиной 50 мм;
Евровинт бывает толщиной 5, 6,3 и 7 мм. При этом длина его может быть 40, 50, 60 и 70 мм. Длина 60 и 70 мм встречается только на 7 мм конфирматах;
Размеры конической стяжки стандартны общая длина 44 мм диаметр 6 мм;
Длина винтовой стяжки 34 мм, при этом диаметр бочонка 10 мм, а самого винта 8 мм;
Длина и диаметр винтов с полукруглой или плоской головкой может быть различной и зависит от типа фиксирующего элемента. Например, винты под шестигранник бывают диаметром 6 или 8 мм, длиной от 16 до 110.
Максимальная длина мебельных болтов под отвертку или с квадратным подголовником – 150 мм, при этом диаметр стандартный 6 и 8 мм.

По материалу изготовления

Назначение данного вида крепежных материалов – фиксация мебельной конструкции разной степени жесткости. Кроме этого, готовое изделие должно выглядеть не хуже, чем у конкурентов. Для достижения оптимального соотношения монолитности конструкции и ее внешнего вида применяются следующие материалы:

Металлический крепеж, изготовленный с использованием углеродистых марок стали;
Алюминий и его сплавы (силумин) – применяют в элементах винтов сложной конфигурации, например, стягивающий винт мини-фикса;
Латунь – более эстетичный и практичный материал. Применяют на видимых участках конструкций или в местах с повышенной влажностью;
Пластик используют как материал корпуса в посадочных местах некоторых разновидностей стяжек таких, как корпус полкодержателя;

Металлический крепеж для мебели может быть с покрытием или без (чаще всего оцинкованный), но в любом случае продукция регламентируется ГОСТом или другими стандартами.

По виду головки существуют следующие типы головок мебельных винтов:

Сферическая плоская головка без внутренних шлицов для удержания внешним фиксирующим инструментом. Обычно такой крепеж имеет квадратный подголовник или фиксирующий ус. В основном это все мебельные винты DIN 607;
Сферическая головка под шестигранник, плоскую или крестовую отвертку. Самый распространенный представитель этого типа крепежа – винт с пресс-шайбой DIN 967;
Плоская головка под крестовую отвертку или шестигранник, например, винт, соответствующий регламенту DIN7420;
Потайная головка под шестигранник или крестовую биту (конфирматы и некоторые виды резьбовых крепежных элементов).

СтальАлюминийЛатунь

Используемые покрытия

Мебельная крепежная фурнитура используется в подавляющем большинстве случаев в помещениях, что ограждает ее от пагубного влияния окружающей среды. Тем не менее все металлические элементы, выполненные из стали, подверженной коррозии, подвергаются специальной обработке:

Цинкование придает металлическому крепежу более высокие функциональные и декоративные качества. В большинстве случаев это белое, матовое покрытие, реже – с золотистым оттенком;
Латунирование гальваническим способом. В отличии от цинкования, данное покрытие обеспечивает более привлекательный внешний вид, что достигается добавлением меди в покрывающий сплав.

Вышеперечисленные технологии нанесения сплавов цинка и меди на крепеж, предназначены для обеспечения более высоких эксплуатационных и декоративных качеств. Элементы винтов, выполненные из алюминия, практически никогда не покрываются защитными составами, что обусловлено свойствами материала, из которого они изготовлены.

ОцинкованноеЛатунное

Видео

Применение мебельного крепежа | Болтзавод

Качество сборки мебели, ее эстетичность и то, как она будет себя вести во время эксплуатации, зависит от крепежных изделий, используемых для соединения отдельных частей мебели между собой.

Современные производители крепежа выпускают на рынок большое количество деталей, способных создавать прочные и долговечные соединения. Часто бывает так, что сама мебель состарилась, потеряла привлекательный внешний вид, а крепежные изделия остались в полном порядке и готовы прослужить еще не один десяток лет.

Условно разделить весь мебельный крепеж можно на четыре категории:

резьбовой крепеж — болт или винт с гайкой;
эксцентриковые и межсекционные стяжки;

конфирматы, шурупы, саморезы;
уголки и шканты.

Хотя некоторые детали, используемые при сборки мебели, и взаимозаменяемы, рассматривать применение мебельного крепежа нужно для каждой категории в отдельности.

Болты с гайками

Иногда к болтам и гайкам еще добавляют шайбы. Используются они при сборке частей столов, кресел, диванов, корпусной мебели и пр.

Мебельные болты отличаются от своих собратьев, работающих в строительстве и машиностроении, не только по внешнему виду, но и по конструкции. Современные болты — это изделия с полукруглой или декоративной головкой, подголовком и усом для жесткой фиксации в отверстии.

Из всех разновидностей мебельного болта, наверное, более всех распространены метизы с забивными гайками. Такие изделия широко используются на автоматизированных производствах, немного реже в бытовых условиях.

Изготавливается забивная гайка согласно одному стандарту, но имеет несколько разновидностей, отличающихся друг от друга как по внешнему виду, так и по условиям монтажа.

Болтовое соединение отличается прочностью, надежностью и сравнительной простотой установки. Единственное, к чему необходимо отнестись внимательно, — это точная разметка отверстий. Ошибки исправить будет трудно.

Эксцентриковые стяжки

В наше время этот вид крепежа достаточно часто используется в мебельном производстве.

Главные преимущества этих изделий — “невидимость”, возможность соединения элементов под прямым углом, прочность.

Мелкие части мебели соединяют пластиковыми стяжками, для крупных лучше использовать металлические.

Рассмотрим два наиболее распространенных и интересных вида эксцентриковой стяжки.

Минификс. Используется для сборки мебели из ЛДСП. В продажу изделия поступают в различной комплектации, но основные части — это эксцентрик, муфта, стержень.

Для установки минификса необходимы — фреза диаметром 15 мм, два сверла: 8 мм для сверления в торце ДСП и 4,5 мм для плоскости ДСП. Чтобы при неаккуратном закручивании не вырвало кусок, можно отверстие 4,5 прозенковать. На эксцентрик обычно устанавливают пластиковую заглушку.

Еще один вид мебельной стяжки — рафикс. Работает сразу на двух фронтах — как стяжка и как полкодержатель одновременно. Применяется этот крепеж для горизонтальных соединений (в основном в полках). Если выбирать, на что поставить полку — конфирматы или рафиксы, то последние будут надежнее. Благодаря рафиксам можно многократно проводить сборку/разборку мебели.

Для установки рафикса нужна фреза 20 мм (вручную или на станке), сверло 4,5 мм для торца и зенковка. В принципе, если приноровиться, ничего сложного в монтаже этого крепежа нету.

Кухни, гарнитуры для прихожей, книжные шкафы, да почти все изделия из ДСП и ЛДСП собраны с помощью эксцентриковых стяжек.

Межсекционные стяжки

Если рядом стоят две секции одного гарнитура и одну перекашивает по отношению к другой, их необходимо соединить, чтобы придать “порядочный” внешний вид. Для этих целей используют межсекционные стяжки. В принципе, можно использовать и саморезы. Раньше именно так и делали. Но, если мебель тяжелая, саморез под нагрузкой может легко вырвать, а стяжка устоит.

Состоит стяжка из цилиндрической гайки и винта. Чтобы избежать повреждений мебели, под головку подкладывают шайбу и не допускают слишком сильной затяжки.

Конфирматы

Наиболее часто используемая разновидность мебельных шурупов. Внешне представляет из себя стержень с тупым концом, редкой, выступающей резьбой и потайной головкой. Используется для вертикальных и горизонтальных соединений.

При производстве мебели чаще всего применяют конфирматы 7 x 50 мм. Для массивных конструкций подходят евровинты 7 x 70 мм. Часто в изделиях, которым в процессе эксплуатации приходится выдерживать повышенные нагрузки, для усиления соединения совместно с евровинтами используются шканты.

Отверстия делают сверлом-фрезой или специальным сверлом под конфирмат. Если ни того ни другого нет в наличии, можно взять обычные сверла 7 и 4,5 мм и зенковку.

Конфирматы, конечно, нарушают целостность мебели, но устанавливаются быстро, держат прочно, а головки всегда можно скрыть самоклеящимися или пластиковыми заглушками. Именно за простоту монтажа, а еще за то, что для них не требуется точная разметка, евровинты и полюбили мебельщики. Практически во всех видах мебели из ДСП, МДФ, дерева можно встретить соединения, выполненные с помощью евровинтов.

Универсальные мебельные саморезы

Обычный крепеж с редкой резьбой и острым концом. Обычно используются для сборки мебели из натуральной древесины, ДСП, ЛДСП и пр. На автоматизированных производствах в настоящее время их применяют в качестве основного компонента при установке эксцентриковой стяжки. А вот небольшие мастерские, где делают авторскую мебель из дерева, применяют саморезы как отдельный вид крепежа.

Чтобы установить саморез, не нужна точная разметка и предварительное засверливание. Чаще всего используются следующие размеры метизов:

30 мм — такими саморезами иногда заменяют межсекционную стяжку. Высверливают отверстие сверлом 2,5 мм с “потаем”, а шляпку маскируют заглушкой под цвет мебели. Держит саморез не лучше и при монтаже требует немного больше усилий, но стоит дешевле стяжки. Еще одно применение — скрепление двух панелей ДСП (ЛДСП) в одну, если плит нужной толщины нет в продаже.

16 мм — самый востребованный из всех. Служит для прикручивания ножек к кухонным гарнитурам, петель, пластиковых и железных уголков и пр.
20 мм — крепит задние стенки к кухонным модулям и шкафам купе. Для отверстий используют сверла 2,5 мм с зенковкой.

Мебельные уголки

Есть одинарные и двойные уголки, пластиковые и металлические, декоративные с крышками. Мастера по установке мебели не слишком жалуют эти изделия, но бывают ситуации, когда без них не обойтись. Во всяком случае, обычно ставят их в местах, где они не бросаются в глаза — крепят шкаф, столешницу и др.

При выборе дешевых пластиковых уголков китайского производства следует быть внимательными. Если хотя бы немного пережать, некачественный пластик трескается по углам.

Шканты

Выглядят как деревянные (пластмассовые, металлические) цилиндры с рифленой поверхностью. Длину и диаметр шкантов подбирают в зависимости от толщины деталей. Чаще других при сборке мебели используются шканты 30 x 8 мм.

Деревянные шканты соединяют детали мебели из древесины, ДСП, МДФ, фанеры. Пластмассовыми крепят части корпусной щитовой мебели.

Часто изделия выступают в качестве помощников для минификсов и конфирматов. Если они работают в одиночку, то, как правило, их садят на клей.

Для установки шкантов необходимо сверло с диаметром, равным диаметру крепежа, и стопорное кольцо для одинаковой глубины отверстий.

Пазы на крепеже могут быть разной конфигурации (горизонтальные, вертикальные, винтообразные), или их может вообще не быть. Делают их для более свободного прохождения воздуха и улучшения схватывания клея.

Наиболее часто встречающаяся проблема при установке шкантов — отверстия одной детали не совпадают с отверстиями в другой. Чтобы не совершить ошибку, необходимо сначала просверлить отверстия в первой детали, совместить ее со второй и маркером через отверстия сделать разметку.

Полкодержатели

Есть обычные полкодержатели и для стекла. Для стекла отличаются от обычных только наличием силиконовых присосок. Хотя для полок из ДСП тоже можно использовать изделия с присосками, они прекрасно прилипают к материалу.

Вроде бы без этого крепежа можно и обойтись — сделать все полки “глухими”. Но это неудобно, особенно на кухне. Если какая-то вещь не “вписывается по длине”, всегда должна быть возможность немного отодвинуть полку.

Чтобы собрать мебель, кроме крепежных изделий нужен нормальный шуруповерт или хотя бы набор отверток. И тогда все получится. Главное — не спешить и не допускать брака.

Рынок мебельной фурнитуры не стоит на месте. С каждым годом появляются все новые виды (подвиды, разновидности) крепежных изделий. Они отличаются друг от друга по назначению, цвету, размеру, способу установки, материалу, покрытию и т.д.

Вроде бы маленькие детали, а играют такую большую роль. С помощью крепежа можно как увеличить, так и уменьшить срок службы гарнитуров. Установка мебели — это качественные крепежные изделия, умелые руки и работающие мозги. Последние два условия зависят только от вас. А хороший мебельный крепеж можно выбрать в нашем каталоге. Все изделия, которые мы предлагаем, соответствуют государственному и международному стандарту качества. Ознакомьтесь с характеристиками изделий в карточках товаров, а если останутся вопросы, наберите номер одного из контактных телефонов. Наши специалисты внимательно выслушают, и подробно ответят на все, что вас интересует.
