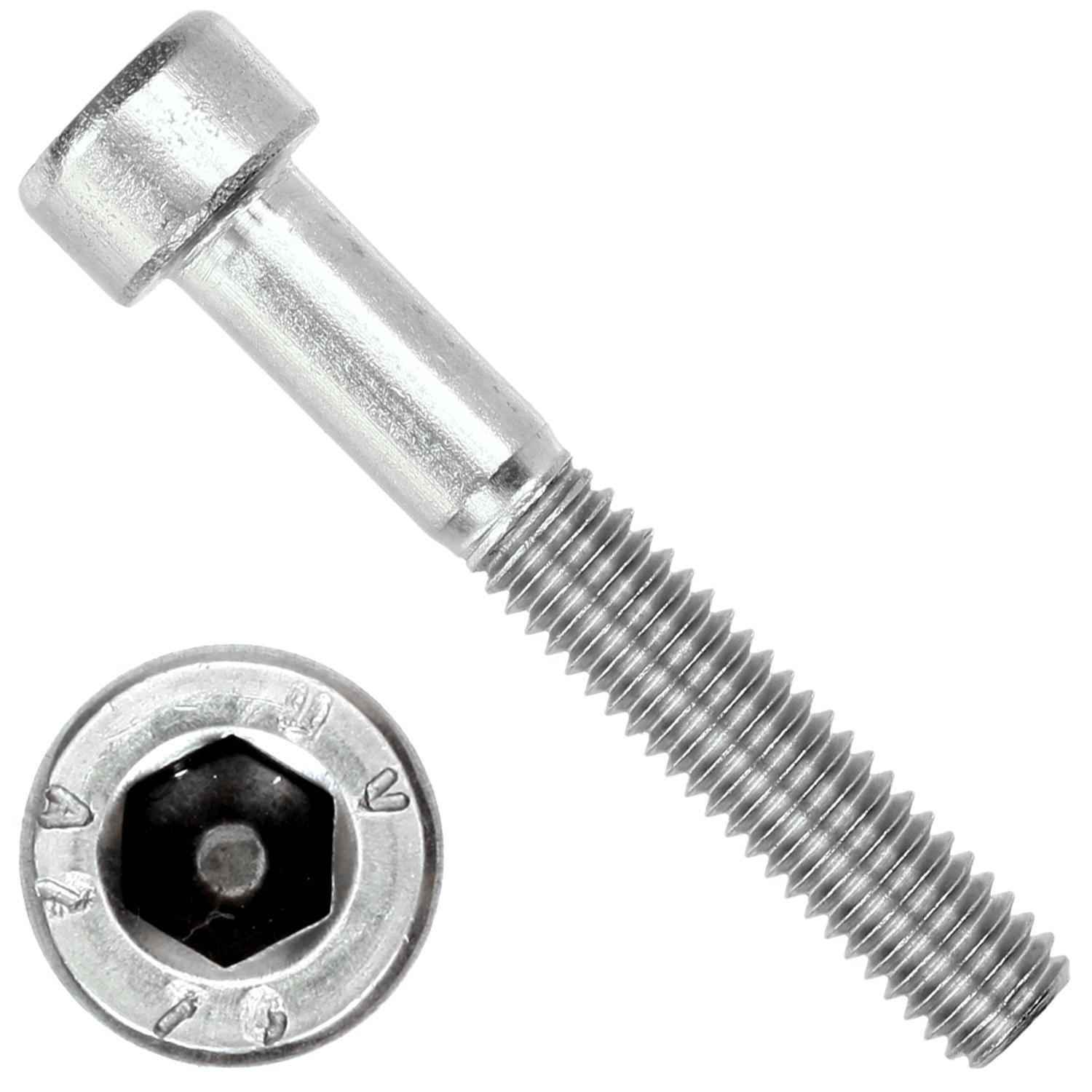

Имбусовый болт с внутренней шестигранной головкой DIN 912
Размер / артикул
БОЛТ ВНУТР.ШЕСТИГР. DIN 912 5*16БОЛТ ВНУТР.ШЕСТИГР. DIN 912 5*20БОЛТ ВНУТР.ШЕСТИГР. DIN 912 5*25БОЛТ ВНУТР.ШЕСТИГР. DIN 912 5*30БОЛТ ВНУТР.ШЕСТИГР. DIN 912 5*40БОЛТ ВНУТР.ШЕСТИГР. DIN 912 5*50БОЛТ ВНУТР.ШЕСТИГР. DIN 912 5*60БОЛТ ВНУТР.ШЕСТИГР. DIN 912 6*08БОЛТ ВНУТР.ШЕСТИГР. DIN 912 6*10БОЛТ ВНУТР.ШЕСТИГР. DIN 912 6*12БОЛТ ВНУТР.ШЕСТИГР. DIN 912 6*16БОЛТ ВНУТР.ШЕСТИГР. DIN 912 6*20БОЛТ ВНУТР.ШЕСТИГР. DIN 912 6*25БОЛТ ВНУТР.ШЕСТИГР. DIN 912 6*30БОЛТ ВНУТР.ШЕСТИГР. DIN 912 6*40БОЛТ ВНУТР.ШЕСТИГР. DIN 912 6*50БОЛТ ВНУТР.ШЕСТИГР. DIN 912 6*60БОЛТ ВНУТР.ШЕСТИГР. DIN 912 6*80БОЛТ ВНУТР.ШЕСТИГР. DIN 912 6*100БОЛТ ВНУТР.ШЕСТИГР. DIN 912 8*100БОЛТ ВНУТР.ШЕСТИГР. DIN 912 8*16БОЛТ ВНУТР.ШЕСТИГР. DIN 912 8*20БОЛТ ВНУТР.ШЕСТИГР. DIN 912 8*25БОЛТ ВНУТР.ШЕСТИГР. DIN 912 8*30БОЛТ ВНУТР.ШЕСТИГР. DIN 912 8*40БОЛТ ВНУТР.ШЕСТИГР. DIN 912 8*50БОЛТ ВНУТР.ШЕСТИГР. DIN 912 8*60БОЛТ ВНУТР.ШЕСТИГР. DIN 912 8*70БОЛТ ВНУТР.ШЕСТИГР.
DIN 912 8*80БОЛТ ВНУТР.ШЕСТИГР. DIN 912 10*20БОЛТ ВНУТР.ШЕСТИГР. DIN 912 10*25БОЛТ ВНУТР.ШЕСТИГР. DIN 912 10*30БОЛТ ВНУТР.ШЕСТИГР. DIN 912 10*40БОЛТ ВНУТР.ШЕСТИГР. DIN 912 10*50БОЛТ ВНУТР.ШЕСТИГР. DIN 912 10*60БОЛТ ВНУТР.ШЕСТИГР. DIN 912 10*70БОЛТ ВНУТР.ШЕСТИГР. DIN 912 10*80БОЛТ ВНУТР.ШЕСТИГР. DIN 912 10*90БОЛТ ВНУТР.ШЕСТИГР. DIN 912 10*100БОЛТ ВНУТР.ШЕСТИГР. DIN 912 12*100БОЛТ ВНУТР.ШЕСТИГР. DIN 912 12*20БОЛТ ВНУТР.ШЕСТИГР. DIN 912 12*25БОЛТ ВНУТР.ШЕСТИГР. DIN 912 12*30БОЛТ ВНУТР.ШЕСТИГР. DIN 912 12*40БОЛТ ВНУТР.ШЕСТИГР. DIN 912 12*50БОЛТ ВНУТР.ШЕСТИГР. DIN 912 12*60БОЛТ ВНУТР.ШЕСТИГР. DIN 912 12*70БОЛТ ВНУТР.ШЕСТИГР. DIN 912 12*80БОЛТ ВНУТР.ШЕСТИГР. DIN 912 12*90
Описание
Болт DIN 912 изготовлен из стали С1035 для класса прочности 8,8
- Головка: шестигранная
- Резьба: цилиндрическая с внутренним шестигранником
- Покрытие: белый цинк
Применение
Болт применяется в крепежных соединениях в комплекте с гайкой, шайбой, забиваемым анкером и т.
п. Используется в строительстве, машиностроении, мебельном производстве.
Монтаж
Технические характеристики
| D диаметр, мм | L, мм | Р шаг резьбы, мм | Dk, мм | К, мм | е, мм | S, мм | W, мм | t, мм | Длина резьбы, мм |
|---|---|---|---|---|---|---|---|---|---|
| М5 | 8,00-80,00 | 0,80 | 8,50 | 5,00 | 4,59 | 4,00 | 1,90 | 2,50 | 22,00 |
| М6 | 8,00-100,00 | 1,00 | 10,00 | 6,00 | 5,73 | 5,00 | 2,30 | 3,00 | 24,00 |
| М8 | 10,00-100,00 | 1,25 | 13,00 | 8,00 | 6,87 | 6,00 | 3,00 | 4,00 | 28,00 |
| М10 | 16,00-100,00 | 1,50 | 16,00 | 10,00 | 9,17 | 8,00 | 4,00 | 5,00 | 32,00 |
| М12 | 20,00-100,00 | 1,75 | 18,00 | 12,00 | 11,45 | 10,00 | 4,80 | 6,00 | 36,00 |
| М16 | 30,00-100,00 | 2,00 | 24,00 | 16,00 | 16,02 | 14,00 | 8,00 | 44,00 | |
| М20 | 40,00-100,00 | 2,50 | 30,00 | 20,00 | 19,44 | 17,00 | 8,60 | 10,00 | 52,00 |
| М24 | 40,00-100,00 | 3,00 | 60,00 | 24,00 | 21,73 | 19,00 | 10,40 | 12,00 | 60,00 |
Болт с внутренним шестигранником DIN912.
Описание
Болт с цилиндрической головкой и внутренним шестигранником имеет полную и неполную метрическую резьбу.
| d | M2.5 | M3 | M4 | M5 | M6 | M8 | M10 | M12 | М14 | М16 | М18 | М20 | М24 | М30 | М36 | M42 | M48 | M56 | M64 | |
| P | 0,45 | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | |
| b | 17 | 18 | 20 | 22 | 24 | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 60 | 72 | 84 | 96 | 108 | 124 | 140 | |
| dk | 4,5 | 5. 5 | 7 | 8.5 | 10 | 13 | 16 | 18 | 21 | 24 | 27 | 30 | 36 | 45 | 54 | 63 | 72 | 84 | 96 | |
| k | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 24 | 30 | 36 | 42 | 48 | 56 | 64 | |
| s | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 14 | 17 | 19 | 22 | 27 | 32 | 36 | 41 | 46 | |
| L | мин. | 4 | 4 | 5 | 5 | 6 | 8 | 10 | 14 | 20 | 16 | 20 | 20 | 30 | 35 | 50 | 70 | 80 | 120 | 120 |
макс. | 25 | 60 | 120 | 220 | 300 | 300 | 340 | 400 | 320 | 600 | 600 | 600 | 600 | 800 | 980 | 980 | 700 | 600 | 500 | |
| d | M8 | M10 | M12 | М14 | М16 | М18 | М20 | М24 | М30 | М36 | M42 | M48 | M56 | M64 | |
| P | 1 | 1 | 1,25 | 1,5 | 1,5 | 1,5 | 1,5 | 2 | 2 | 3 | 3 | 3 | 4 | ||
| 1,25 | 1,5 | 2 | |||||||||||||
| b | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 60 | 72 | 84 | 96 | 108 | 124 | 140 | |
| dk | 13 | 16 | 18 | 21 | 24 | 27 | 30 | 36 | 45 | 54 | 63 | 72 | 84 | 96 | |
| k | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 24 | 30 | 36 | 42 | 48 | 56 | 64 | |
| s | 6 | 8 | 10 | 12 | 14 | 14 | 17 | 19 | 22 | 27 | 32 | 36 | 41 | 46 | |
| L | мин. | 12 | 20 | 20 | 25 | 25 | 30 | 30 | 40 | 45 | 55 | 60 | 70 | 80 | 90 |
| макс. | 80 | 100 | 120 | 140 | 160 | 200 | 200 | 200 | 200 | 200 | 300 | 300 | 300 | 300 | |
Материалы:
Сталь: 8.8, 10.9, 12.9
(класс прочности для винтов).
Сталь с покрытием: белый цинк, оксидированное покрытие
Нержавеющая сталь: А2, А4.
Болт DIN912 – это крепежное изделие повышенной точности (класс А), которое производится, как с крупной, так и с мелкой резьбой. Его конструкция состоит из стержня с резьбой и головки цилиндрической формы с углублением шестигранной формы. Причем резьба на стержне может быть как неполной, так и полной. Винт DIN912 применяется вместе с подходящими по диаметру гайками и шайбами, а для его установки необходим инбусовый ключ – изогнутый в форме буквы «Г» шестигранный стержень.
Болт DIN 912 – это винт под ключ, который имеет цилиндрическую головку, крупную и мелкую метрическую резьбу. В продаже можно встретить болт с внутренним шестигранником DIN 912 размерами М 1,6 – М 64.
Основные характеристики Болт DIN 912
Такой винт используется вместе с разными шайбами, гайками, которые также можно купить по низкой цене. В целом, болты DIN 912 отличаются такими характеристиками:
- для изготовления используется высококачественная углеродистая и нержавеющая сталь А2, А4;
- соответствует ГОСТу;
- на шпильке болта нарезана неполная или полная метрическая резьба и мелкий шаг;
- есть болты DIN 912 с нарезанной дюймовой резьбой UNC, UNF;
- имеет высокий класс прочности,
- устойчив к любому воздействию,
- имеет антивандальные свойства,
- характерно гальваническое или оксидированное покрытие.
Сфера применения болта с внутренним шестигранником DIN 912
Этот винт чаще всего применяет для сборки и соединения различных элементов конструкции в таких отраслях, как:
- машиностроение,
- приборостроение,
- промышленно-производственные отрасли,
- для строительных работ.
Такой вид болта часто используют для труднодоступных мест, куда монтажный инструмент не способен добраться. Благодаря хорошим эксплуатационным характеристикам и высокой прочности, винт DIN 912 часто используется для производства тяжелого промышленного оборудования.
| Номинальный размер | Тред. диам. | Диаметр головки. | Высота головы | Ширина шестигранника | Длина | Резьба Длина |
| M1,6 x 0,35 | 1. 6000 | 3.0000 | 1.6000 | 1.5600 | 2,5, 3, 4, 5, 6 до 12 на 2, 16 | 1,45, 1,95, 2,95, 3,95, 4,95 до 10,95 на 2, 14,95 |
| M2 x 0,4 | 2.0000 | 3.8000 | 2.0000 | 1.5600 | 3, 4, 5, 6 до 12 на 2, 16, 20 | 1,8, 2,8, 3,8, 4,8 от до 10,8 на 2, 14,8, 16 |
| M2,5 x 0,45 | 2,5000 | 4,5000 | 2,5000 | 2. 0600 | 4, 5, 6 до 12 по 2, 16, 20, 25 | 2,65, 3,65, 4,65 до 10,65 на 2, 14,65, 17, 18,65 |
| M3 x 0,5 | 3.0000 | 5,5000 | 3.0000 | 2,5800 | 5, 6 до 12 на 2, 16, 20, 25, 30 | 3,5, 4,5 до 10,5 на 2, 14,5, 18, 18,5 |
| M4 x 0,7 | 4.0000 | 7. 0000 | 4.0000 | 3.0800 | от 6 до 12 на 2, 16, 20 до 40 на 5 | от 3,9 до 9,9 на 2, 13,9, 17,9, 20, 22,9 |
| M5 x 0,8 | 5.0000 | 8.5000 | 5.0000 | 4.0950 | 8, 10, 12, 16, 20 до 50 на 5 | от 5,6 до 9,6 на 2, 13,6, 17,6, 22, 22,6 |
| M6 x 1 | 6. 0000 | 10.0000 | 6.0000 | 5.1400 | 10, 12, 16, 20 до 60 на 5 | 7, 9, 13, 17, 22, 24, 27 |
| M8 x 1,25 | 8.0000 | 13.0000 | 8.0000 | 6.1400 | 12, 16, 20 до 70 на 5, 80 | 8,25, 12,25, 16,25 до 31,25 на 5, 28 |
| M10 x 1,5 | 10. 0000 | 16.0000 | 10.0000 | 8.1750 | 16, 20 до 70 на 5, 80, 90, 100 | 11,5, 15,5 до 35,5 на 5, 32 |
| M12 x 1,75 | 12.0000 | 18.0000 | 12.0000 | 10.1750 | от 20 до 70 на 5, от 80 до 120 на 10 | от 14,75 до 44,75 на 5, 36 |
| M16 x 2 | 16. 0000 | 24.0000 | 16.0000 | 14.2120 | от 25 до 70 на 5, от 80 до 160 на 10 | от 19 до 54 на 5 |
| M20 x 2,5 | 20.0000 | 30.0000 | 20.0000 | 17.2300 | от 30 до 70 на 5, от 80 до 160 на 10, 180, 200 | от 22,5 до 62,5 на 5, 52 |
| M24 x 3 | 24. 0000 | 36.0000 | 24.0000 | 19.2750 | от 40 до 70 на 5, от 80 до 160 на 10, 180, 200 | от 31 до 66 на 5, 60 |
| M30 x 3,5 | 30.0000 | 45.0000 | 30.0000 | 22.2750 | от 45 до 70 на 5, от 80 до 160 на 10, 180, 200 | от 34,5 до 59,5 на 5, 69,5, 72, 79,5, 89,5 |
| M36 x 4 | 36. 0000 | 54.0000 | 36.0000 | 27.2750 | от 55 до 70 на 5, от 80 до 160 на 10, 180, 200 | от 43 до 58 на 5, от 68 до 98 на 10, 84 |
Винт с головкой, DIN7991 Болт с потайной головкой
Технический Качество Продуктов (* цены указаны указано в мм)
| М3 | М4 | М5 | М6 | М8 | М10 | M12 |
Шаг винта | 0,50 | 0,70 | 0,80 | 1,00 | 1,25 | 1,50 | 1,75
|
Высота над уровнем моря
|
1,70
|
2,30 |
2,80
|
3,30 |
4,40 |
5,50
|
6,50 |
Диаметр головки (макс. Мин.) |
6,00 5,70 |
8,00 7,64 |
10,00 9,64 |
12,00 11,57 |
16,00 15,57 |
20,00 19,48 |
24,00 23,48
|
Ширина гнезда (+/-) |
2,00 |
2,50
|
3,00 |
4,00 |
5,00 |
6,00 |
8,00 |
Диаметр гнезда (макс. Мин.) |
2,30
|
2,87
|
3,44
|
4,58
|
5,72
|
6,86
|
9,15
|
Глубина гнезда (Макс. – Мин.) |
1,20 0,95
|
1,80 1,55 |
2,30 2,05
|
2,50 2,25 |
3,50 3,20
|
4,40 4,10 |
4,60 4,30 |
Длина резьбы (мин. |
