Болт анкерный что это: Анкерный болт — разновидности, применение и особенности монтажа анкеров по бетону

Болт анкерный: виды, особенности установки

Ещё совсем недавно для крепления каких-либо предметов интерьера или оборудования на кирпичной или бетонной поверхности использовались вставленные в просверленные отверстия деревянные пробки. Недостаток подобного способа в особенных свойствах дерева — в сухих помещениях пробка уменьшается в размерах и может выпасть вместе с креплением. На смену дереву пришли более надёжные пластмассовые дюбели. Но такой вид крепления не способен выдерживать вес тяжёлых конструкций. Со временем пластик деформируется и выскальзывает из отверстия.

Анкерные болты лишены всех этих недостатков и способны надёжно зафиксировать в бетонных и кирпичных стенах, фундаменте и потолке различные бытовые и производственные элементы большого веса. В отличие от дюбеля, болт не только крепко держится в отверстии, но и фиксирует закрепляемую конструкцию.

Разновидности анкеров

По способу действия анкера подразделяются на химические и механические.

Химические фиксируются с помощью прочного клея. Он находится в капсуле в отверстии болта. При закручивании крепежа капсула раздавливается и начинается процесс полимеризации клея. Такой крепёж можно использовать для монолитных и пустотелых конструкций.

Механические фиксируются за счёт деформации специальной металлической гильзы при вкручивании.

Наш завод «СТК-Конструкция» изготавливает на заказ механические анкеры различного вида.
По способу крепления в материале и конструкции они делятся на несколько типов:

Болт анкерный с гайкой. Состоит из трёх частей. Главный элемент — шпилька, на одном конце которой нарезана метрическая резьба, а на другом находится конусное утолщение. На шпильку надета металлическая трубка с прорезями, а на резьбе находится гайка.
Устройство работает по типу распора: гайка в процессе навинчивания на шпильку втягивает её конусный край внутрь трубки, разжимая её и распирая в отверстии.


Анкерный болт с крюком. В отличие от первого варианта шпилька со стороны резьбовой части имеет продолжение в виде крюка. Гайка служит фиксатором, а анкер устанавливается в отверстие путём вращения крюка. Крепёж используется для навешивания конструкций, которые необходимо периодически снимать.


Анкер с кольцом. В этом случае вместо крюка с одного конца шпильки расположена петля.
Часто такой крепёж используется для установки в потолок для подвешивания каких-либо элементов и для установки растяжек.

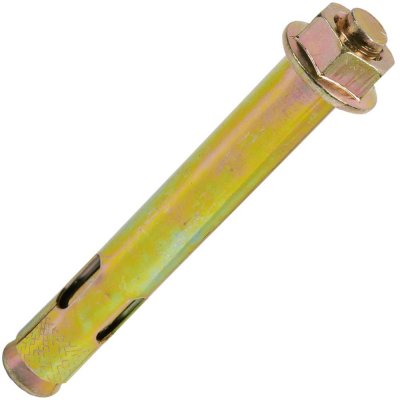

Анкер с головкой под шестигранник. Состоит из болта с шестигранной головкой, распорной цанги и гильзы.
При вращении болта цанга перемещается по резьбе вдоль продольной оси крепежа вверх и расклинивает гильзу.


Клиновой. Модификация стандартного анкера с гайкой.
При установке крепежа в отверстие конусообразная шляпка раздвигает края гильзы. В некоторых разновидностях крепежа расклинивание выполняется стержнем-бородком, который после этого вытаскивается и на его место вкручивается шпилька с резьбой.


Как видно по фото, анкерный болт клиновой имеет самую сложную конструкцию.


Забиваемый. Вместо клина используется специальная форма краёв гильзы, выполненной из мягкого металла. При забивании болта края, упираясь в дно отверстия, деформируются и надёжно удерживают гильзу.
Это самый простой вид подобного крепежа. Но для его надёжной фиксации необходимо выполнять точное сверление отверстия по диаметру и глубине.


Разжимной. Этот сквозной вид крепежа используется для тонкостенных и листовых материалов. Гильза с прорезями, не доходящими до краёв, деформируется в средней части при закручивании и раскрывается в стороны лепестками за задней стороной материала.


Двухраспорный. С помощью двойной трубчатой втулки обеспечивается распор в двух местах — в конце и в середине крепёжного изделия.

Как правильно выбирать анкерные болты

  1. Максимальная нагрузка, с которой анкер-болт вырывается из материала (бетон, кирпич, камень). Она действует по продольной оси болта. Реальная нагрузка должна быть не более 35% от максимальной.
  2. Нагрузка на срез, которая перпендикулярна осевой нагрузке на вырыв.
  3. Материал изготовления болта.
  4. Размер анкера: внешний диаметр, диаметр внутренней шпильки и общая длина.
  5. Тип крепления (гайка, крюк, кольцо и др.) выбирается в зависимости от того, что необходимо крепить.
  6. Тип монтажа (односторонний или сквозной). Если есть возможность пробить материал, выбирают разжимной анкерный болт. Он продевается в сквозное отверстие и зажимается, стягивая стенку или лист. При одностороннем креплении для болта сверлится отверстие нужной длины и диаметра.

Таблица 1. Зависимость размеров анкерных болтов от нагрузок
Диаметр анкера,
мм
Максимальная нагрузка, кН Рекомендуемая нагрузка, кН Рекомендуемое расстояние от края, мм
На вырыв На срез На вырыв На срез На вырыв На срез
М8 22,2 10,1 7,3 5,8 80 100
М10 36,6 15,6 13,0 8,9 90 130
М12 50,5 23,1 17,7 13,2 110 150
М16 79,0 41,8 27,8 23,9 130 170
М20 101,3 66,8 35,5 38,2 150 190
М24 136,6 95,7 46,0 54,7 190 240
М30 237,1 123,0 82,4 69,3 300 350

Таблица 2. Материал изготовления анкеров
Зимняя температура наружного воздуха
От -40°C и выше
От -40°C до -50°C От -51°C до -65°C
Марка стали Ст20
ВСт3пс2
ВСт3кп2
10Г2С1-6
09Г2С-6
10Г2С1-8
09Г2С-8
Примечание: Допускается использовать для изготовления другие марки стали, свойства которых не ниже указанных в таблице.

Установка анкерного болта

Рассмотрим на примере распорного анкера для бетона с гайкой.

Рассверливание отверстия

Необходимо выбрать бур по диаметру и длине болта. Например, если наружный диаметр болта 10 мм, то бур должен быть такого же диаметра. По длине бур не должен быть меньше, чем анкер.

Кстати, в случае установки крепежа в стену со штукатуркой учитывайте, что для надёжности соединения анкер должен находиться в бетоне на глубине не менее 50 мм.

Так что при выборе длины крепежа учитывайте толщину штукатурного слоя.

Если втулка не входит в рассверленное отверстие, ни в коем случае не рассверливайте его буром большего диаметра. Просто пройдитесь тем же сверлом ещё раз. Анкер должен заходить в отверстие с усилием, иначе он не будет выполнять свои функции.

Выполняйте разметку точно. Даже незатянутый анкер-болт вытащить из стены проблематично.

Очистка отверстия от мусора

После сверления в отверстии остаются пыль и крошки бетона, которые препятствуют установке болта. Для удаления мусора используйте пылесос, баллончик со сжатым воздухом, ёршик. Можно выдуть пыль и крошки резиновой грушей или трубочкой.

Установка крепления

Забивайте анкер лёгкими ударами молотка, пока гайка не достигнет поверхности стены. После этого закручивайте гайку ключом. Когда конусовидная втулка заходит в гильзу, усилие заметно увеличивается. Если в техническом описании анкера указано максимальное усилие закручивания, необходимо измерять его динамометрическим ключом.

После того, как крепление полностью установлено, отверните гайку, навесьте на шпильку конструкцию или оборудование и зафиксируйте сверху гайкой.


Чтобы заказать изготовление нужного вам вида анкерного болта на нашем заводе «СТК-Конструкция», позвоните по телефону +7(495) 291-07-57 или заполните на сайте специальную форму .

Анкерный болт: какие бывают и для чего применяются

Оглавление статьи:
Анкерный болт: разновидности и назначение
Как правильно установить анкерный болт

Если речь идет о креплении тяжелых предметов на стену, фиксировании массивных конструкций к полу и даже подвеске чего-либо к потолку, то ничего лучше чем анкерный болт придумать невозможно. В некотором роде этот крепеж можно назвать универсальным, если, конечно, говорить о его установке в плотный и твердый материал – этот крепеж не для газобетона и пустотелых стеновых блоков. Бетон – вот его прямое предназначение. В этой статье от сайта stroisovety.org мы подробно изучим разновидности современных анкерных болтов, разберемся с их назначением, конструкцией и технологией установки.

Анкерный болт фото

Анкерный болт: разновидности и назначение

Как ни странно, но анкерный болт имеет достаточно много разновидностей – обусловлено это нюансами крепления различных изделий. Кроме изделий широкого назначения, существуют и узкоспециализированные виды анкерных болтов, которые разработаны для крепления определенных изделий. Рассмотрим более подробно основные, наиболее часто используемые разновидности данного крепежа.

  1. Анкерный болт с гайкой. Устроен такой крепеж достаточно просто и состоит он из трех частей. Это винт, на конце которого вместо привычной головки под отвертку или шестигранник расположено конусное утолщение, металлическая трубка с прорезями на одном из концов и непосредственно сама гайка, которая в процессе навинчивания на винт втягивает его конусный край внутрь трубки, тем самым разжимая ее и распирая в отверстии. Это универсальный крепеж, предназначенный для установки в бетон, природный камень и полнотелый кирпич. Диаметр такого анкера не может быть меньше чем 6мм, а длина 60мм – если говорить о максимальных размерах таких анкерных болтов, то, как правило, это диаметр 28мм и длина 300мм.
    В принципе, это стандарт практически для всех изделий данного типа, который относится ко всем видам анкеров – естественно, не без исключений, о которых мы упомянем в дальнейшем.

    Анкерный болт с гайкой фото

  2. Анкерный болт с крюком. Это, можно сказать, тот же вариант, что и выше, только винт такого анкера имеет продолжение в виде крюка – гайка в подобных крепежных изделиях играет роль фиксатора, а сам анкер зажимается посредством вращения крюка. Используется такое крепление для навешивания на стену изделий, которые требуется периодически снимать – данные анкеры позволяют делать это очень быстро. Если вы ищете крепление для водонагревательного бака, то ничего лучше придумать невозможно.

    Анкерный болт с крюком фото

  3. Анкерный болт с кольцом. Это все тот же вариант, что и выше, только вместо крюка мы имеем в качестве продолжения винта петлю. Используются такие анкеры в основном для установки в потолок и подвешивания на них чего-либо. Также данный тип анкеров довольно часто применяется для установки растяжек, на которые может быть подвешено практически все что угодно.

    Анкерный болт с кольцом фото

  4. Распорный анкерный болт, или, как его еще называют, ударный. Никаких гаек и никаких головок под отвертку или шестигранник этот вид крепежа не использует для установки – его принцип монтажа основан на расклинивании двух частей анкера (трубки и штока) сильным ударом молотка по штоку. Если вы знакомы с таким изделием, как дюбель Бербаха, то наверняка поймете, о чем идет речь – в некотором роде эти изделия можно сравнить друг с другом. Это анкерный болт по бетону и только – после расклинивания его в отверстии с его трубчатой части скручивается гайка, которая и фиксирует необходимый вам предмет на стене. Такое крепление в силу своей несущей трубчатой конструкции не в состоянии выдерживать большие нагрузки – для бытовых целей вариант отличный, но не более.
  5. Клиновой анкерный болт. Это модификация стандартного анкерного болта с гайкой – слабая попытка улучшить изделие, которая ровным счетом практически ничего не добавила. Этот анкер имеет достаточно сложную конструкцию и, соответственно, более высокую стоимость, что в основном и стало препятствием к распространению этого изделия.
  6. Двухраспорный анкерный болт. В некотором роде это тоже модификация анкерного болта с гайкой, только более удачная – его основное отличие заключается в двойном распоре, который обеспечивается двойной трубчатой втулкой. Распор такого анкера в отверстии осуществляется по концу и середине крепежного изделия.

    Анкерный болт двухраспорный фото

Кроме вышеперечисленных, можно выделить еще два типа анкерных болтов, которые относятся к изделиям широкого применения и используются очень часто. Это анкер с головкой под шестигранник (не путайте его с анкером с гайкой, он имеет кардинально противоположный принцип работы – шестигранник у него располагается именно на болте, а крепление его в стене осуществляется с помощью конусной гайки), а также анкерный болт под крестовую отвертку. Последний вариант изготавливается исключительно в малых диаметрах и более чем на 12 такой анкер не найти. Принцип его работы точно такой же, как и у анкерного болта с головкой под шестигранник.

Как правильно установить анкерный болт

Вопрос, как крепить анкерные болты, имеет отнюдь не сложный ответ – поверьте, профессиональные строители о нем даже не задумываются. Все происходит, как говорится, на полном автомате. Технология их установки очень простая, практически не имеет нюансов и выглядит она следующим образом.

  1. Сверлим отверстие в стене или потолке (или где вам необходимо). Самый главный нюанс на этом этапе работ заключается в правильном выборе бура – важно подобрать не только его диаметр, но и длину. Как правило, диаметр анкерного болта в полной мере соответствует диаметрам производимых нынче буров – к примеру, имеется у вас анкер диаметром 12мм, следовательно, бур нужен аналогичный. Что касается длины, то тут самое главное, чтобы бур не был короче, чем сам анкер. Здесь нужно понимать одну вещь – если анкер полностью не войдет в стену, то его придется вынимать, а отверстие досверливать. Поверьте мне на слово, вытаскивать даже незатянутый анкер из бетона – занятие сложное.
  2. Вставляем анкер в отверстие, предварительно очистив его от пыли – отверстие можно даже продуть, только не ртом, а, например, маленькой клизмой. Если будете дуть ртом, запорошите себе глаза, что не очень приятно. Если анкер входит в отверстие свободно, это неправильно – наверняка вы воспользовались немного согнутым буром. Этот крепеж, по-хорошему, должен вбиваться в отверстие легкими ударами молотка.
  3. Дальше затягиваем гайку, расклинивая конусный шток внутри отверстия. Здесь сложного нет ничего – тянем гайку до упора, после чего откручиваем ее, цепляем на шпильку то, что хотели, а дальше навинчиваем гайку назад, хорошенько затягивая ее ключом.

    Как установить анкерный болт фото

Таким способом устанавливается большая часть современных анкерных винтов – исключение могут составить разве что забивные конструкции, но и в случае с ними разница в технологии несущественная. Вместо того чтобы крутить гайку, распирая шток анкера в отверстии, вы просто бьете по нему молотком, что есть силы и, как говорится, дело с концом.

И в заключение темы скажу несколько слов об анкере с цангой – его достаточно часто используют для крепления чего-либо толстого (например, вентиляционного канала толщиной 400мм). Такой анкер состоит из четырех частей – цанги, в которой нарезана внутренняя конусная резьба, длинной шпильки, шайбы и гайки. Установка таких анкерных болтов выглядит следующим образом. Как и во всех случаях, в стене сверлится отверстие, в него забивается молотком шпилька, на конце которой наживлена цанга. Когда последняя упирается в конец отверстия, шпильку начинают вращать с помощью разводного ключа до тех пор, пока не послышится скрип. А дальше все стандартно – на одну или несколько шпилек надевается устанавливаемая конструкция, после чего просто прикручивается посредством гайки и шайбы.

В принципе, это все, что можно сказать по поводу вопроса, что такое анкерный болт и как он устанавливается? Как видите, все достаточно просто, а главное с минимальным количеством тонкостей – именно по этой причине современный анкерный болт и получил такое широкое распространение в строительстве и ремонте.

Автор статьи Александр Куликов

Анкерные болты — Спецификация и типы — Перфорированный список Zero

Анкерные болты прикрепляют конструкционные объекты к бетонным конструкциям. В производственной промышленности анкерные болты обычно крепят к бетону оборудование, конструкционные полозья и сосуды. Один конец анкерного болта ввинчивается в бетон, а открытый конец с резьбой соединяется с оборудованием. Есть много типов. Некоторые из распространенных — это L-образные двухконечные стержни с пластиной, шпилькой с приварной головкой и клиновым типом. В этой статье вы узнаете подробности о каждом типе анкерных болтов, процессе выбора и ответственных лицах, участвующих в установке.

Типы анкерных болтов

Анкерные болты с изогнутыми стержнями

Эти стальные стержни имеют резьбу на одном конце, а другой конец загнут в виде крючков. Эти крючки встраиваются в бетон или кирпичную кладку. Они бывают двух типов: L или J. Изогнутые стержни широко используются в указателях, столбах и других стальных конструкциях.

Предоставлено: Portland Bolt

Двусторонние стержни с пластиной

Эти типы анкеров имеют форму двусторонних стержней с пластинчатой ​​шайбой на одном конце. Пластина часто приваривается к самому анкерному болту или приваривается к гайке, залитой в бетон. Плоские болты широко используются при строительстве колонн зданий, дорожных знаков, фонарных столбов и других конструкций.

Анкерные болты с головкой

Эти болты имеют кованую головку на одном конце, обычно имеющую шестигранную или квадратную головку. Головка упирается в бетон. Если к каждой стороне болта приваривается металлическая пластина, то они относятся к категории пластинчатых анкеров. Эти пластинчатые анкеры по-прежнему классифицируются как анкерные болты с головкой. Эти типы креплений обеспечивают приятный вид поверхности без торчащих гаек и болтов. Они применяются для различных строительных применений, таких как перила моста, фонарные столбы и т. д.

Клиновые болты

Эти крепежные детали состоят из стального круглого стержня с резьбой на одном конце и заклепкой на другом конце. «Swedge» означает, что у них много углублений, которые позволяют им лучше сцепляться с бетоном. Они находят широкое применение в строительстве балок и опор.

Выступы Swedge, предоставлено TSA Manufacturing

Выбор правильного анкерного болта

Когда вы соединяете часть оборудования с бетоном, она должна держаться в течение всего срока службы. Вот почему так важно выбрать правильные анкерные болты для вашего применения. Есть много вопросов, которые следует учитывать при выборе анкерного болта для крепления объекта к бетонной конструкции. Во-первых, важно определить размер отверстия под анкерный болт и его длину. Некоторые анкерные болты предназначены для бетона, а другие для цемента или кирпичной кладки. Выбор правильного крепежа зависит от основного материала, к которому прикрепляется объект.

Как правило, предпочтительный метод крепления включает в себя непосредственное литье их в бетон до отверждения. Однако строительные подрядчики не всегда знают необходимое место крепления из-за опоздания или еще не определенного оборудования. В таких случаях засверливаемые анкеры крепят оборудование к плите. Это происходит за счет механической посадки с натягом или за счет использования системы химической анкеровки.

Различные сценарии

При выборе подходящего крепежа для работы вам понадобится достаточно прочный, чтобы выдержать усилие нагрузки, но без ущерба для стабильности всей конструкции.

Вы должны знать общую нагрузку, которую может выдержать якорь. Анкерный болт является самым слабым местом в бетонной конструкции, поэтому его прочность и диаметр зависят от поддерживаемого веса. Для максимальной безопасности укажите самые прочные, самые большие и самые глубокие болты.

Как правило, с увеличением диаметра увеличивается нагрузка и грузоподъемность. Кроме того, наилучшее удерживающее значение достигается при глубоком заглублении анкеров в очень твердый бетон. Набор анкеров 1/2″ с минимальной заделкой 2″ обеспечивает более прочную фиксацию, чем анкер 1/4″ с минимальной заделкой 1″.

Еще один момент, на который следует обратить внимание, это место крепления к бетону нагрузки, которую будут удерживать анкерные болты. Для нагрузок, которые крепятся к стене сверху, укажите более прочные болты. Для грузов, закрепленных на ребре, опирающихся на землю, может быть достаточно болтов меньшего диаметра.

Длина крепежа

Национальная ассоциация бетонщиков рекомендует эмпирическое правило для длины крепежа, заделанного в бетон. Эффективная длина заделки должна быть 4d или 2″, в зависимости от того, что больше.

Прочие соображения

При выборе анкерного болта для работы необходимо учитывать условия окружающей среды конструкции.

Конструкция анкерных болтов включает в себя болт, проходящий через крепление. Длина болта, проходящего через него, зависит от того, сколько раз его нужно затянуть и от того, как гайка располагалась в бетоне до установки болта на место. Для законченного вида используйте анкерный болт с одинаковой головкой. Анкеры с плоской или круглой головкой имеют гладкие головки, которые выступают из крепления и выглядят однородными. Вы также можете использовать анкеры с внутренней резьбой, такие как одинарные и двойные распорные анкеры, анкеры с крепежными винтами или вставные анкеры, чтобы добиться такого же внешнего вида.

При рассмотрении веса нагрузки, которую должны удерживать анкеры, важно понимать, что болт является самым слабым звеном в системе бетонных конструкций. Имея это в виду, определите требуемый диаметр анкерного болта в зависимости от удерживаемого веса. Самые прочные и глубоко засаженные анкерные болты с наибольшим диаметром подходят для тяжелых грузов, прикрепленных к бетону.

Вибрационные нагрузки

Оборудование, закрепленное на бетоне, испытывает те же вибрации, что и оборудование во время работы. Характеристики вибрации оборудования требуют независимой оценки перед установкой. К вибрирующим конструкциям относятся насосы, двигатели, вентиляторы, движущиеся ремни и даже вывески, развевающиеся на ветру.

Анкерный болт передает приложенные к нему усилия сдвига и напряжения за счет трения, но если трение уменьшается из-за постоянной вибрации, его удерживающая способность уменьшается. В таких случаях следует использовать более прочный, больший и глубокий анкерный болт.

Ударная нагрузка

Любое оборудование, закрепленное на бетоне при ударной нагрузке, должно выдерживать изменения нагрузки в течение определенного периода времени. Типичным примером ударной нагрузки может быть бампер на причале. Поскольку механические анкеры могут обеспечивать значения удерживания, основанные на трении болта о стенки отверстия, при нарушении трения значение удерживания уменьшится. Ударные нагрузки со временем могут медленно ослабить анкерные болты.

Обязанности

При выборе правильного анкерного болта для вашего применения необходимо учитывать множество различных характеристик. Тип и прочность бетона, размер и расположение приспособления, тип окружающей среды и желаемый вид готового продукта требуют внимания. Правильный размер и расстояние между анкерами имеют решающее значение в любом структурном приложении. По этой причине крайне важно спроектировать конструкцию в консультации со специалистом-строителем.

Важно определить общую ответственность за конструкцию анкерных болтов. Часто несколько производителей доставляют оборудование на одну площадку. Ответственность за проектирование и поставку анкерных болтов, как правило, должна нести компания, на которую возложена общая инженерная ответственность. Чтобы эффективно выполнить эту задачу, поставщики оборудования должны предоставить информацию об оборудовании, такую ​​как вес, высота и центр тяжести, только поставщику, ответственному за упаковку.

Различие между анкерным болтом и болтом

Опубликовано 3 сентября 2022 г.

Поделиться:

Различие между анкерным болтом и шурупом. В задаче есть много принципов, которые мы, скорее всего, перепутаем, думая о сопоставимых подходах к армированию, таких как анкеры и болты. Так что же такое якорь? Что такое болт? Каковы различия между ними? Давайте посмотрим на это вместе.

Анкерный болт


Анкерный болт представляет собой анкер, устанавливающий элемент, который крепится к основанию портом, а также делится на механический анкер и химический анкер. Надежная защитная основа делится на армированный бетон, предварительно напряженный бетон или простые бетонные элементы; не используются в качестве анкерного основания: бетон, поврежденный морозо-оттаиванием, бетон, поврежденный коррозией, сильно расколотый бетон, неуплотненный бетон. Химические анкеры — это совершенно новый тип металлического крепежного материала, который сдается в аренду химическими веществами и стальными стержнями. Химический анкерный болт представляет собой новый тип анкерного винта после распорного анкерного болта. Специальный бетон используется для фиксации винта в основании бетонного основания, чтобы понять фиксированный анкерный композит. Химические анкерные болты делятся на обычные химические анкеры, а также на специальные химические анкеры с перевернутым конусом.
Механический анкерный болт представляет собой анкерный болт, который создает анкер за счет трения между анкерным болтом и анкерным отверстием, а также делится на два типа в соответствии с принципом действия: нижний анкерный болт, а также анкерный болт разработки.

Болт


Болты являются механическими деталями. Они представляют собой своего рода застежку, включающую в себя головку, а также винт. Их нужно использовать с гайкой, чтобы скрепить, а также соединить две детали со сквозными отверстиями. Болты имеют несколько названий, некоторые называются шурупами, крепежными элементами, а также винтовыми гвоздями. Болты — это инструменты для постепенного затягивания оборудования в результате математического принципа, а также физики кругового вращения, а также трения фаски объекта.

Различия и связь между анкерными болтами и болтами

1. Анкерный болт представляет собой тип болтового соединения, а также существует несколько видов форм болтового звена.
