Двутавровая балка, размеры, таблица и вес: как рассчитать

Двутавровая балка – это железный профиль, напоминающий букву «Н». Такой профиль отличается повышенной прочностью и применяется в местах с повышенной нагрузкой. Сфера применения двутавра разнообразна, однако, наиболее часто он употребляется при постройке различных сооружений.

Существуют определенные стандарты и ГОСТы, в соответствии с ними изготавливается каждый отдельный продукт. Завод производитель обязан снабдить каждый товар техпаспортом, где будут указаны различные параметры изделия.

Где применяют двутавры

Применяя балки в строительстве здания, конструкторы добиваются нескольких положительных эффектов одновременно:

  1. Повышается прочность строения;
  2. Здание, не теряя жесткости, остается прочным, но вес конструкций значительно облегчается, что положительно сказывается на фундаменте и увеличивает продолжительность «жизни» сооружения;
  3. Сооружение становится более устойчивым по отношению к различным природным катаклизмам, землетрясениям, эрозии почвы, техногенным катастрофам.

Благодаря высокой прочности и небольшому весу, который, впрочем, зависит от размеров определенного двутавра, спектр применения таких балок очень широк.

Данный вид строительного материала применяет при строительстве не только частных домов, промышленных объектов, но и при возведении многоэтажных зданий и, конечно же, различных фортификационных сооружений.

Виды

Балки делятся по нескольким параметрам, в их маркировки используются буквы и цифры, обозначающие определенные качества данного изделия.

Итак, необходимо запомнить, что параметры бывают следующие:

  • размеры балки;
  • назначение балки;
  • технологии, которые применялись при изготовлении;
  • толщина стенок изделия;
  • материал или его состав;
  • место расположения в здании и функции, которые будет исполнять изделие.

Часто встречается на двутавре пометку в виде букв «М» и «С», которые рассказывают о серии изделия.

«М» означает, что она используется, как монорельса. Буква «С» значит, что ее стоить применять исключительно для армирования различных сооружений.

Кроме этих букв, можно встретить и иные буквенные обозначения:

  • «Б» – обыкновенный или стандартный двутавр;
  • «Ш» – означает, что изделие широкопольное, применяется для строительства колон без нагрузки;
  • «К» – используется для тяжелых колонн.

Двутавровая балка бывает двух типов изготовлений: горячекатаная и сварная. Горячекатаная в соответствии с ГОСТом 8239-72 имеет в высоту от 100 мм до 500 мм, длина от 4 до 15 метров. Сварная балка может быть намного крупнее, существуют образцы, превышающие 500 мм в высоту и достигающие 1100 мм.

Плюсы и минусы

Как любой строительный материал двутавр имеет свои специфические достоинства и недостатки, при выборе этого материала для возведения сооружения необходимо подробно рассмотреть все стороны продукта, чтобы исключить различные ошибки и быть уверенными в том, что это тот материал, который подходит для выполнения поставленных перед строителями задач.

Итак, положительные качества этого стройматериала:

  1. Надежность;
  2. Долговечность;
  3. Дешевизна;
  4. Способность выдерживать большие нагрузки;
  5. Широкий спектр применения.

Негативные стороны, заключаются в следующем:

  1. Плохо переносит влажные помещения;
  2. Невозможно заменить, если была вмонтирована в стену, которая находится под определенным давлением.

Следует, что положительных сторон, двутавр имеет значительно больше, чем негативных, опыт показывает, что проблем с этим стройматериалом практически не возникает.

Размеры и вес

Существует огромное количество разнообразных балок, применяемых в строительстве. Следует отметить, что каждый отдельный вид предназначен для определенной цели. Рассмотри наиболее часто встречающиеся балки, используемые в строительных целых.

Чтобы не запутать человека, интересующегося таблицами размеров балок, стоит уточнить, что «название» будет указано при помощи римских цифр и английских букв.

Высота, ширина, толщина указываются в сантиметрах.

Таблица №1.

Параметры горячекатаных стальных балок, в соответствии по ГОСТу 8338–89:

НазваниеВысотаШиринаТолщинаМасса в п.м.Количество м./ тонну
X105,50,457.29.6
XII126,40,487.311.6
XIV147,30,497.513.7
XVI168,10,57.815.9
XVIII189,00,518.118.2

Таблица №2.

ГОСТ 26020–83:

НазваниеВысотаШиринаТолщинаМасса в п.
м.
Количество м. / тонну
X B 1105,50,415.78.104
XIIB1126,4    0,385.18.658
XIVB2126,40,446.310.37
XIVB1147,30,385.610.51
XIVB214,57,30,476.912.89
XVIB1168,20,45.912.7

Таблица №3.

ГОСТ 19425–74:

НазваниеВысотаШиринаТолщинаМасса в п.м.Количество м. / тонну
XIVC1480,69.116.9
XVIIM1890,71225.
8
XXC20100,711.427.9
XXIIC22110,812.333.1
XXIVM24110,91438.3

Таблица №4.

ГОСТ 26020–83:

НазваниеВысотаШиринаТолщинаМасса в п.м.Количество м. / тонну
XX K119,5200,71041.47
XX K219,8200,711.546.87
XXIII K122,7240,710.552.2
XXIII K223,0240,81259.47
XXVI K125,5260,81265. 22
XXVI K225,8
26
0,913.573.15
XXVI K326,226115.583.13

Таблица №5.

ТУ У 01412851.001–95 Сварные балки:

НазваниеВысотаШиринаТолщинаМасса в п.м.Количество м. / тонну
XLV BС144,4200,81264.06
XLVBС344,8180,81465.94
XLVBС246301,220133.8
L BС148,22011685.57
L BС248,2301,216117.8
L BС350301,225160. 1
  L BС451301,430190.8

Как рассчитать

Конечно же, не все обходимые данные находятся в таблицах, которые предлагают производители своим клиентам. Очень часто нужно самостоятельно рассчитать количество метров балок, которые стоит купить для будущей стройки. Фактически большинство таблиц, которыми снабжается готовое изделие, врут в пределах 3-5% от реальной массы кончено продукта.

Данные из таблиц, как бы они ни вызывали сомнений все же нужны, можно самостоятельно взяв рулетку измерить различные стороны балки, но они вряд ли сильно будут отличаться от указанных в сопровождающем письме.

Зная, заводские параметры, и несколько простых формул. Взяв листок, ручку и калькулятор, можно достаточно быстро провести необходимые расчеты, чтобы удостовериться в правильности данных в заводском техпаспорте.

Наиболее распространенными формулами, которыми пользуются строители при подборе правильного материала, являются формула для расчета жесткости и формула, которая поможет отыскать правильное сечение двутавра относительно возможной нагрузки на него.

Расчет прочности, производится согласно формуле:

Подбор сечения можно произвести при помощи другой формулы:

или:

Пример расчета

Для того чтобы данные непонятные символы стали хоть, как-то объяснимы новичку в строительстве стоит подробно рассмотреть каждую из них.

 = 50/(160) = 312,5 см3.

Иными словами в строительстве здания лучше использовать именно № 24а, у которого Wx = 317 см3

Таким образом, достаточно быстро можно решить задачу, которая состоит в том, чтобы правильно подобрать размер и небезрассудно тратить деньги, покупая необходимую вещь не произведя нужных и правильных расчетов.

Следуя всем вышеизложенным советам, не составит большого труда отыскать необходимый материал для строительства.

Статья была полезна?

5,00 (оценок: 1)

Балка стальная двутавровая и тавровая от ООО УралКомплектМ Москва

Балка, или двутавр – еще один скромный труженик строительства, как и арматура, несет на себе колоссальные нагрузки, снимает и перераспределяет нагрузки на здания и сооружения, при этом, обычно, двутавровая балка перекрытия не видна обывателю закрытая другими перекрытиями. Ее применяют для возведения сложных промышленных конструкций, сооружений, например мостов, и в гражданском строительстве.

Специальные типы двутавра применяются в автомобильной промышленности, для производства машин и различных агрегатов, тяжелой техники. Балка двутавровая широкополочная широко применяется в строительстве.

Продукт современного производства балки-двутавр разнообразен и по материалу изготовления, и по форме, о чем мы и попробуем рассказать дальше. Её прочность дает возможность широко применять её в строительстве. Потому что это универсальное средство для сооружения различных построек, при этом экономичное и по способам обработки, и по массе получаемых зданий. Сортамент двутавровых балок определяется так же ГОСТ 19425-74

Вообще говоря, двутавроая балка - это брус, имеющий разное сечение, принимающий на себя и передающий нагрузки. Обычно вертикальную, но иногда и горизонтальную нагрузки (сейсмологические условия, ветер при определенной высоте зданий), балка передает фундаментным основаниям, через несущие конструкции - подвесы, стены, колонны. Свойство, определяющее возможность такой функциональности - это работа на изгиб.

Под этим термином чаще всего подразумевают двутавр, но существуют, так же: тавровая, полая, угловая и балка-швеллер.

Балка двутавровая

Наиболее часто используемая балка двутавровая(или двутавр) имеет «н» образный профиль в разрезе, или две соединенные буквы т. Профиль в виде буквы т называют тавром. От сюда и называние "двутавровая" – две тавровые.

Двутавр разделяется по форме полок, которые могут быть параллельны друг другу (балка согласно ГОСТ 26020-83) или быть с уклоном (согласно ГОСТ 8239-89).

С параллельными гранями полок балка маркируется следующим образом:: "б" нормальная, "к" колонная, "ш" - широкополочная.

Балка с уклоном граней полок, который может составлять от шести до двенадцати процентов, в свою очередь имеет два вида - обычный и специальный. Специальная с маркировкой "м" применяется для возведения подвесных путей. В сфере добычи полезных ископаемых, автомобилестроении и производстве прочих агрегатов часто применяется специальный балочный прокат с маркировкой "с".

Длина стандартной балки может быть мерной - от 400 мм до 12000 мм, немерной и кратной. Специальные имеет мерную длину - от 400 мм до 13000 мм, а также имеют такие стандарты длины, как: мерная с остатком и кратная мерная с остатков (где остаток не должен превышать пять процентов от массы партии). В зависимости от нужд потребителя, длина может варьироваться.

Параметры точности одинаковы как для стандартных, так и для специальных изделий. Допустимые отклонения составляют от -3 до +5 процентов по весу и 0,2 процента от длины - по кривизне.

Как и прочий металлопрокат, она делится на несколько классов точности. Так для стандартной балки применимы классы точности Б и В, повышенной и обычной, соответственно. Для специальной классы точности А и В - высокой и обычной.

Типов различного металлопроката действительно огромное множество, и выбрать необходимый для ваших нужд помогут менеджеры ООО "УралКомплектМ". Менеджеры помогут и определиться с необходимым типом проката, и минимизировать ваши затраты, сверяя выбранное с параметрами ГОСТов.

Размеры и вес балки двутавровой(СТО 20-93)
Номер двутавра Размеры, мм Вес, кг/м
h b s t
20Б1 200 100 5,5 8 21,3
25Б1 248 124 5 8 25,7
25Б2 250 125 6 9 29,6
30Б1 298 149 5,5 8 32
30Б2 300 150 6,5 9 46,78
35Б1 346 174 6 9 41,4
35Б2 350 175 7 11 49,6
40Б1 396 199 7 11 56,6
40Б2 400 200 8 13 66
45Б1 446 199 8 12 66,2
50Б1 492 199 8,8 112 72,5
50Б2 496 199 9 14 79,5
55Б1 543 220 9,5 13,5 89
55Б2 547 220 10 15,5 97,9
60Б1 596 199 10 15 94,6
60Б2 600 200 11 17 105,5
Размеры и вес балки двутавровой(СТО 20-93)
Номер двутавра Размеры, мм Вес, кг/м
h b s t
20Ш1 194 150 6 9 30,6
25Ш1 244 175 7 11 44,1
30Ш1 294 200 8 12 56,8
30Ш2 300 201 9 15 68,6
35Ш1 340 250 9 14 65,3
35Ш2 340 250 9 14 79,7
40Ш1 383 299 9,5 12,5 88,6
40Ш2 390 300 10 16 106,7
45Ш1 440 300 11 18 123,5
50Ш1 482 300 11 15 114,2
50Ш2 487 300 14,5 17,5 138,4
50Ш3 493 300 15,5 20,5 156,1
50Ш4 499 300 16,5 23,5 173,38
Размеры и вес балки двутавровой(СТО 20-93)
Номер двутавра Размеры, мм Вес, кг/м
h b s t
20К1 196 199 6,5 10 41,4
20К2 200 200 8 12 49,9
25К1 246 249 8 12 62,6
25К2 250 250 9 14 72,4
25К3 253 251 10 15,5 80,2
30К1 298 299 9 14 87
30К2 300 300 10 15 94
30К3 300 305 15 15 105,8
30К4 304 301 11 17 105,8
35К1 342 348 10 15 109,1
35К2 350 350 12 19 136,5
40К1 394 398 11 18 146,6
40К2 400 400 13 21 171,7
40К3 406 403 16 24 200,1
40К4 414 405 18 28 231,9
40К5 429 400 23 35,5 290,8

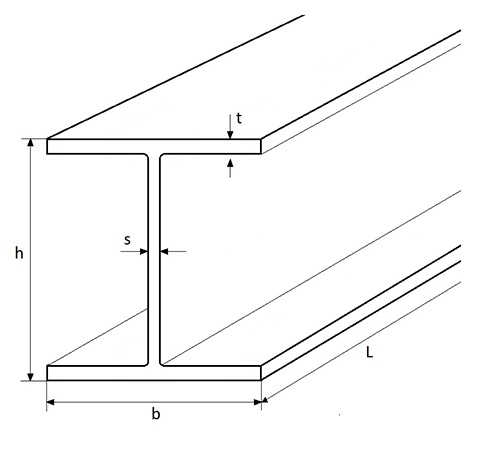

Размеры и масса балки двутавровой с параллельными гранями полок (ГОСТ 26020-83)
Номер двутавра Размеры, мм Вес, кг/м
h b s t
10Б1 100 55 4,1 5,7 8,1
12Б1 117,6 64 3,8 5,1 8,7
12Б2 120 64 4,4 6,3 10,4
14Б1 137,4 73 3,8 5,6 10,5
14Б2 140 73 4,7 6,9 12,9
16Б1 157 82 4 5,9 12,7
16Б2 160 82 5 7,4 15,8
18Б1 177 91 4,3 6,5 15,4
18Б2 180 91 5,3 8 18,8
20Б1 200 100 5,6 8,5 22,4
23Б1 230 110 5,6 9 25,8
26Б1 258 120 5,8 8,5 28
26Б2 261 120 6 10 31,2
30Б1 296 140 5,8 8,5 32,9
30Б2 299 140 6 10 36,6
35Б1 346 155 6,2 8,5 38,9
35Б2 349 155 6,5 10 43,3
40Б1 392 165 7 9,5 48,1
40Б2 396 165 7,5 11,5 54,7
45Б1 443 180 7,8 11 59,8
45Б2 447 180 8,4 13 67,5
50Б1 492 200 8,8 12 73
50Б2 496 200 9,2 14 80,7
55Б1 543 220 9,5 13,5 89
55Б2 547 220 10 15,5 97,9
60Б1 593 230 10,5 15,5 106,2
60Б2 597 230 11 17,5 115,6
70Б1 691 260 12 15,5 129,3
70Б2 697 260 12,5 18,5 144,2
80Б1 791 280 13,5 17 159,5
80Б2 798 280 14 20,5 177,9
90Б1 893 300 15 18,5 194
90Б2 900 300 15,5 22 213,8

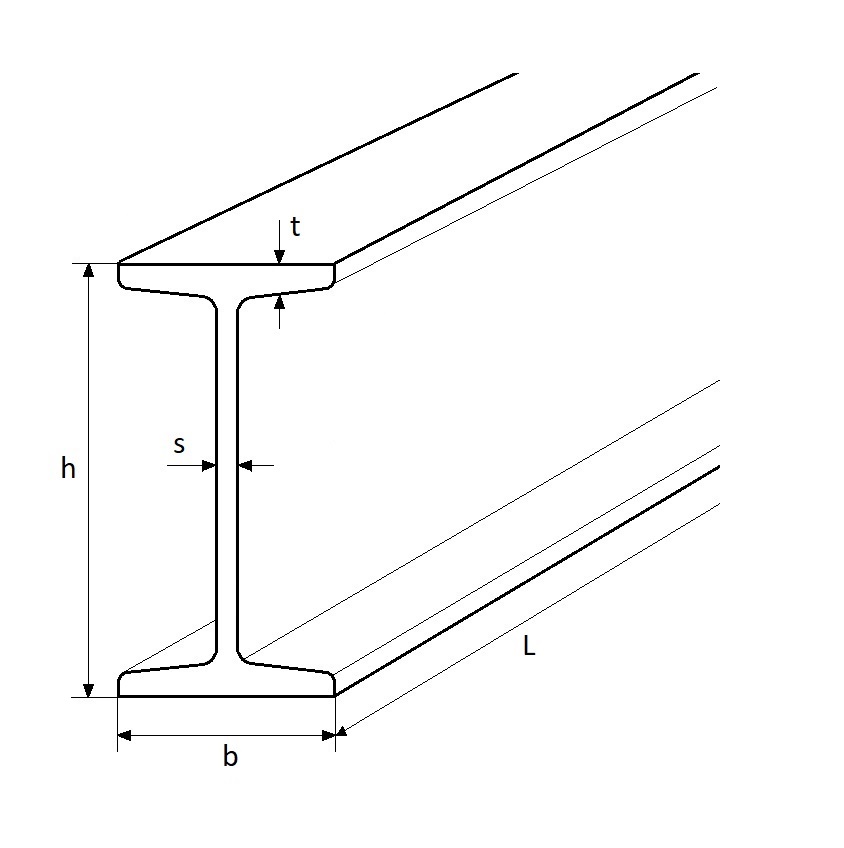

Размеры и масса балки двутавровой с уклоном внутренних граней полок (ГОСТ 8239-89)
N Размеры Площадь попер. сечения, см² Масса 1 м, кг
h b s t R r
неболее мм
10 100 55 4,5 7,2 7 2,5 12 9,46
12 120 64 4,8 7,3 7,5 3 14,7 11,5
14 140 73 4,9 7,5 8 3 17,4 13,7
16 160 81 5 7,8 8,5 3,5 20,2 15,9
18 180 90 5,1 8,1 9 3,5 23,4 18,4
20 200 100 5,2 8,4 9,5 4 26,8 21
22 220 110 5,4 8,7 10 4 30,6 24
24 240 115 5,6 9,5 10,5 4 34,8 27,3
27 270 125 6 9,8 11 4,5 40,2 31,5
30 300 135 6,5 10,2 12 5 46,5 36,5
33 330 140 7 11,2 13 5 53,8 42,2
36 360 145 7,5 12,3 14 6 61,9 48,6
40 400 155 8,3 13 15 6 72,6 57
45 450 160 9 14,2 16 7 84,7 66,5
50 500 170 10 15,2 17 7 100 78,5
55 550 180 11 16,5 18 7 118 92,6
60 600 190 12 17,8 20 8 138 108

Тавровая

–производится согласно техническим условиям. Тавровая балка - удобная форма проката, имеет профиль разреза в виде буквы т. Используется для сварных работ, позволяют заменить сдвоенный уголок. Широко применяется для возведения тепличных, и других конструкций, предполагающих легкость. В настоящее время тавровый прокат больших размеров не производят, заменяя его, при необходимости, разделенными вдоль двутаврами.

Балка - швеллер

Так, в некоторых источниках называют швеллер - это изделие металлопроката, полки которого находятся с одной стороны относительно стенки профиля, образуя, таким образом п – образный профиль разреза.

Существуют так же и другие виды сечения – полая и угловая.

Электросварная балка

Новым поколением двутавровой балки является электросварная балка, которая не уступает ей по характеристикам, но проще в изготовлении и, соответственно, выигрывает у неё в цене.

Маркировка

При маркировке обычно указывают размер и класс балочного проката, например "18к2" - колонная балка класса к2, размер 18. Ассортимент выпускаемых швеллеров приведён в таблице:

размер типы
10 10 нормальная, 10Б1, 10Б2, 10Б3,10К сварная, 10К1, 10К2, 10К3, 10К4, 10К5, 10М,10Ш1, 10Ш1 сварная, 10Ш2, 10Ш2 сварная,10Ш3, 10Ш4
12 12 нормальная, 12Б1, 12Б2, 12Б3, 12К сварная, 12К1, 12К2, 12К3, 12К4, 12К5, 12М, 12Ш1, 12Ш1 сварная, 12Ш2, 12Ш2 сварная, 12Ш3, 12Ш4
14 14 нормальная, 14Б1, 14Б2, 14Б3, 14К сварная, 14К1, 14К2, 14К3, 14К4 , 14К5, 14М, 14Ш1, 14Ш1 сварная, 14Ш2, 14Ш2 сварная, 14Ш3, 14Ш4
20 20 нормальная, 20Б1, 20Б2, 20Б3, 20К сварная, 20К1, 20К2, 20К3, 20К4, 20К5, 20М, 20Ш1, 20Ш1 сварная, 20Ш2, 20Ш2 сварная, 20Ш3, 20Ш4
25 25 нормальная, 25Б1, 25Б2, 25Б3, 25К сварная, 25К1, 25К2, 25К3, 25К4, 25К5, 25М ,25Ш1, 25Ш1 сварная, 25Ш2, 25Ш2 сварная, 25Ш3, 25Ш4
30 30 нормальная, 30Б1, 30Б2, 30Б3, 30К сварная, 30К1, 30К2, 30К3, 30К4, 30К5, 30М, 30Ш1, 30Ш1 сварная, 30Ш2, 30Ш2 сварная, 30Ш3, 30Ш4
35 35 нормальная, 35Б1, 35Б2, 35Б3, 35К сварная, 35К1, 35К2, 35К3, 35К4, 35К5, 35М, 35Ш1, 35Ш1 сварная, 35Ш2, 35Ш2 сварная, 35Ш3, 35Ш4
40 40 нормальная, 40Б1, 40Б2, 40Б3, 40К сварная, 40К1, 40К2, 40К3, 40К4, 40К5, 40М, 40Ш1, 40Ш1 сварная, 40Ш2, 40Ш2 сварная, 40Ш3, 40Ш4
45 45 нормальная, 45Б1, 45Б2, 45Б3, 45К сварная, 45К1, 45К2, 45К3, 45К4, 45К5, 45М, 45Ш1, 45Ш1 сварная, 45Ш2, 45Ш2 сварная, 45Ш3, 45Ш4
50 50 нормальная, 50Б1, 50Б2, 50Б3, 50К сварная, 50К1, 50К2, 50К3, 50К4, 50К5, 50М, 50Ш1, 50Ш1 сварная, 50Ш2, 50Ш2 сварная, 50Ш3, 50Ш4
60 60 нормальная, 60Б1, 60Б2, 60Б3, 60К сварная, 60К1, 60К2, 60К3, 60К4, 60К5, 60М, 60Ш1, 60Ш1 сварная, 60Ш2, 60Ш2 сварная, 60Ш3, 60Ш4

Материал

Выбор материала применяемого для изготовления зависит от ее назначения. Для металлической балки обычно это углеродистая или низколегированная сталь марок 09Г2С. В таблице указаны используемые марки стали и изготавливаемые из них марки:

09Г2С К5 сварн, нормальная, Б1, Б2, Б3, К сварн, К1, К2, К3, К4, К5, М, Ш1, Ш2, Ш2 сварная Ш3, Ш4
19425-89 М
3ПС Б3, М
3СП К5 сварная, нормальная, Б1, К сварная, К1, К2, К3, К4, К5, М, Ш1, Ш1 сварная, Ш2, Ш3, Ш4
8239-89 нормальная
Ст3 нормальная, Б1, Б2, К1, К3, М, Ш1, Ш2, Ш4
СТО АСЧМ 20-93 нормальная, Б1, Б2, К1, К2, Ш1, Ш2
СТО АСЧМ 20-94 К1
СТО АСЧМ 20-95 К1

В ООО "УралКомплектМ" всегда в наличии различные виды металлопроката, разобраться в которых Вам помогут наши менеджеры по телефону +7 (495) 212-14-14. Принимаются заказы на специальные виды. Организуем доставку в любой регион России.

Двутавровая балка применение. Стальной двутавр: виды, характеристики, области применения

Разновидности двутавровых балок

Двутавровая балка представляет собой прокат или сварной профиль, в разрезе напоминающий букву « Н », и используемый в качестве ответственных несущих конструкций. Балка стальная двутавровая - более выигрышный вариант в строительстве, по сравнению с квадратным профилем соответствующего сечения, конструкция получается более прочной и более облегчённой. Используются такие балки там, где требуется повышенная сопротивляемость статическим и динамическим нагрузкам. Балку двутавр овую широко применяют для изготовления разнообразных металлоконструкций и сооружений гражданского и промышленного строительства, подвесных путей, мостов, шахтных перекрытий, в автомобильной промышленности и для частного строительства, для армирования бетонных изделий, в железнодорожной промышленности. Для каждого вида работ существует своя разновидность балок, отличающихся между собой углом наклона граней полок, толщиной стали, соотношением длин между стыковочными элементами. Все виды балок классифицируются по стандартам качества.

Двутавры делятся на:

Балки с параллельными гранями полок по двутавр ГОСТ 26020 -83 и стандарту СТО АСЧМ 20-93. Балка ГОСТ 26020 предполагает стальные двутавры горячекатаные с параллельными гранями полок высотой до 1000мм и шириной до 400мм.

Двутавр СТО АСЧМ 20-93 - стандарт СТО АСЧМ 20 распространяется на горячекатаные двутавры с параллельными гранями полок из нелегированной и низколегированной стали.

По соотношению размеров, форме профиля и условиям применения эти двутавры в свою очередь подразделяются на:

нормальные двутавры - имеют индекс Б (например, балка 20 Б1, двутавр 25Б1 , балка 30 Б2, 40Б1), широкополочный двутавр - имеет индекс Ш (балка 25 Ш1, двутавр 30 Ш1 , двутавр 35Ш1 , 45Ш2), двутавр колонный - имеет индекс К (20К1, двутавр 30К1 , 40К3). Приведём пример расшифровки обозначения балки 40Ш2:

цифра 40 обозначает высоту балки в см,

цифра после буквы -

2 - модификация, чем она больше, тем двутавр тяжелее и толще. Балки нормальные применяют для перекрытий, возведения стен, лестниц, опор, при строительстве ферм, мостов, различных гидросооружений. Балки широкополочные двутавровые используются в несущих конструкциях перекрытий, для лестничных пролётов. Колонные балки используют в промышленном строительстве.

Балка двутавровая низколегированная 09Г2С производится по стандарту СТО АСЧМ 20. Марка стали 09Г2С соответствует строительным конструкциям С345 и придаёт двутавру повышенную крепость, устойчивость к очень высоким (до +450 град С) и низким (до -70 град С) температурам, не образуя трещины. Последний факт позволяет использовать эту балку в условиях крайнего севера. Металлические балки 09Г2С изготавливают нормальные, балки 09Г2С широкополочные , балки 09Г2С колонные .

Балки с уклоном внутренней грани полок: обычные балка ГОСТ 8239 -89 и специальные двутавр ГОСТ 19425 -74. Такие двутавры обладают большой прочностью и способностью выдерживать большие нагрузки, поэтому используются при возведении мостов и используются в качестве перекрытий зданий.

Балка двутавровая ГОСТ 8239 распространяется на горячекатаный стальной двутавр с уклоном внутренней грани полок (уклон 6 - 12%) ( двутавр размеры : двутавр 10, двутавр 12, двутавр 14, балка 16 , балка 18, двутавр 20).ГОСТ 19425 относится к:

а) горячекатаным двутавровым балкам для подвесных магистральных путей -

балки монорельсовые двутавровые - имеют индекс М, уклон граней полок не может превышать 12%. Размеры балки : 18М, 20М, 24М, балка 30М , 36М, 45М. Монорельсовые балки применяют также для производства кран-балок, козловых и мостовых кранов, элект

Двутавр — Википедия. Что такое Двутавр

Двутавровая балка в основании первого этажа строения.

Двута́вр — стандартный профиль конструктивных элементов из чёрного проката или дерева, имеющий сечение, близкое по форме к букве «Н». Балка двутаврового профиля в тридцать раз жестче и в семь раз прочнее балки квадратного профиля аналогичной площади сечения, что превосходит прочность швеллера. Однако, устойчивость двутавра к скручиванию очень мала (как и у других открытых сечений — швеллер, уголок) — примерно в 400 раз меньше, чем у круглой трубы такого же сечения.

  • Название происходит от лат. taurus (бык) — двутавровые балки «двурогие» по обеим сторонам.
  • В английском языке используется термин I-beam (или H-shaped), в польском и немецком — чаще используют термины, аналогичные double-T.

Общие характеристики

Размеры двутавров

Двутавры стальные горячекатаные с параллельными гранями полок согласно ГОСТ Р 57837-2017 по соотношению размеров и условиям работы делятся на типы: балочные (нормальные и широкополочные), колонные, свайные, образцы дополнительной серии. По точности двутавры классифицируются на образцы типа А (высокая точность) и образцы типа В (обычная точность).


Стандартные размеры по ГОСТ Р 57837-2017 варьируются в следующих диапазонах:

  • Высота двутавра(h): от 100 (мм) до 780 (мм)[1].
  • Ширина полки (b): от 55 (мм) до 435 (мм).
  • Толщина полки (t): от 5,1 (мм) до 146 (мм).
  • Толщина стенки (s): от 3,8 (мм) до 96 (мм).


Сортамент горячекатаных стальных двутавров с уклоном внутренних граней полок устанавливается ГОСТом 8239-89.


Стандартные размеры по ГОСТ 8239-89 варьируются в следующих диапазонах:

  • Высота двутавра (h): от 100 (мм) до 600 (мм).
  • Ширина полки (b): от 55 (мм) до 190 (мм).
  • Средняя толщина полки (t): от 7.2 (мм) до 17.8 (мм).
  • Толщина стенки (s): от 4.5 (мм) до 12 (мм).


По точности прокатки двутавры с уклоном внутренних граней полок классифицируются на образцы типа Б (повышенная точность) и образцы типа В (обычная точность). Уклон внутренних граней полок должен быть в пределах от 6 % до 12 %.


Двутавры всех типов изготавливают длиной от 4 (м) до 12 (м), по согласованию с потребителем допускается изготовление образцов длиной больше 12 (м).

Масса двутавров

Масса двутавра зависит от номинальной площади его поперечного сечения и длины. При расчётах веса используют среднюю плотность стали, которая составляет 7850 (кг/м3).

Вес рассчитывается по формуле:

m = p × V, где p — это средняя плотность стали, V — объём двутавра.

Объём двутавра рассчитывается по формуле:

V = FH × h, где FH — это номинальная площадь поперечного сечения, h — длина двутавра.

Согласно ГОСТ Р 57837-2017 масса одного погонного метра стального нормального балочного двутавра в зависимости от номера профиля варьируется от 8,1 (кг) до 194,8 (кг), широкополочного двутавра — от 24.4 (кг) до 518,3 (кг)[2], колонного двутавра — от 26.8 (кг) до 1332 (кг).

Вес горячекатаных стальных двутавров с уклоном внутренних граней полок также зависит от номера профиля и устанавливается сортаментом вГОСТ 8239-89. Масса образцов варьируется в пределах от 9.46 (кг) до 108 (кг).

По нормативам ГОСТ 8239-89 отклонения по массе 1 (м) длины двутавра должны быть в рамках от +3 % до — 5 %.

Типы металлических двутавровых балок

Ржавая клёпаная стальная двутавровая балка

Двутавровая металлическая балка широко применяется в строительстве перекрытий и мостовых сооружений. Также стальные двутавровые балки часто используются для армирования шахтных стволов, в автомобильной промышленности и вагоностроении.

В США чаще всего используют балки с широкими полками (wide-flange (WF) shape).

Максимальная нагрузка на двутавровые балки по стандарту ASTM:

  • A36 — до 36 ksi
  • A572 — от 42 ksi до 60 ksi (обычно 50 ksi)
  • A992 — от 50 ksi до 65 ksi

Номер профиля обозначает высоту сечения, например двутавр с номером профиля 20, имеет высоту сечения 20 см.

Помимо прочего, двутавровые балки бывают:

  • Нормальный — обозначение символом «Б»
  • Широкополочный — обозначение «Ш»
  • Колонный — обозначение буквой «К»

Деревянная двутавровая балка

Схема деревянной двутавровой балки

Двутавровая деревянная балка применяется в каркасном домостроении. Применение деревянных двутавровых балок в перекрытиях в каркасном домостроении позволяет:

  • сократить затраты на устройство фундаментов;
  • ускорить сроки строительства;
  • значительно снизить общий вес здания.

По сравнению с использованием простых балок в строительстве, использование двутавровых балок позволяет избежать таких проблем, как усадка, усушка, сдвиги, трещины, скрип готового строения и прочее.

См. также

Примечания

Ссылки

Двутавровые балки | Справочник

Расширенный поиск

Ваша корзина пуста

24.01.2020

23.01.2020

22.01.2020

19.12.2019

12.12.2019

Архив новостей
\ \

Двутавровые балки

Наша фирма не занимается продажей двутавровых балок

Информация представленная в данном разделе является только справочной

Двутавровые балки, отличающиеся характерным сечением, широко распространены в строительстве благодаря простоте конструкции. Изготавливаются такие балки или углеродистой или низколегированной стали и подразделяются на две категории:

  1. балки с уклоном внутренних граней,
  2. балки с параллельными гранями.

Последние, в свою очередь, можно разделить на стандартные, колонные и широкополочные. Существуют, помимо этого, несколько других критериев для разграничения разных групп двутавровых балок.

Сфера применения

Двутавровые балки используются для создания:

  • Несущих конструкций;
  • Перекрытий крыши;
  • Межэтажных перекрытий;
  • Опор;
  • Рабочих площадок;
  • Эстакад и мостов.

Действующие стандарты

Номер Название

Двутавры (балки двутавровые) с уклоном внутренних граней полок

ГОСТ 8239-89 Двутавры стальные горячекатаные. Сортамент
ГОСТ 19425-74 Балки двутавровые и швеллеры стальные специальные. Сортамент

Двутавры (балки двутавровые) с параллельными гранями полок

ГОСТ 26020-83 Двутавры стальные горячекатаные с параллельными гранями полок. Сортамент

Двутавровые балки (двутавры)  по техническим условиям заводов-изготовителей

СТО АСЧМ 20-93 Прокат стальной сортовой фасонного профиля. Двутавры горячекатаные с параллельными гранями полок. Технические условия Нижнетагильского металлургического комбината
ТУ 14-2-336-78 Профиль двутавровый для шарнирных остряков № 8
ТУ У 01412851.001-95 Сварные двутавры

Прочие виды специальных балок двутавровых (двутавров)

ГОСТ 5267.5-90 Профиль двутавровый № 19 для хребтовой балки. Сортамент
ГОСТ 5267.3-90 Профиль зетовый для хребтовой балки. Сортамент

 Балки двутавровые (двутавры) по ГОСТ 8239-89 с уклоном внутренних граней полок 6-12 %

Рис1.  Балка двутавровая (двутавр)по ГОСТ 8239-89 с уклоном внутренних граней полок 6-12%

Условные обозначения:

h - высота двутавра;

b - ширина полки;

S - толщина стенки;

t - средняя толщина полки;

R - радиус внутреннего закругления;

r - радиус закругления полки.

Таблица 1. Размеры, масса и количество метров в тонне двутавров стальных горячекатаных по ГОСТ 8239-89


балки
Размеры, мм Масса 1 м
балки,
кг
Количество метров в 1 тонне, м
h b S t
10 100 55 4,5 7,2 9,456 105,7
12 120 64 4,8 7,3 11,54 86,62
14 140 73 4,9 7,5 13,68 73,09
16 160 81 5 7,8 15,89 62,94
18 180 90 5,1 8,1 18,35 54,50
18а 180 100 5,1 8,3 19,92 50,20
20 200 100 5,2 8,4 21,04 47,53
20а* 200 110 5,2 8,6 22,69 44,08
22 220 110 5,4 8,7 24,04 41,60
22а* 220 120 5,4 8,9 25,76 38,82
24 240 115 5,6 9,5 27,34 36,57
24а* 240 125 5,6 9,8 29,40 34,02
27 270 125 6 9,8 31,53 31,71
27а* 270 135 6 10,2 33,88 29,51
30 300 135 6,5 10,2 36,48 27,41
30а* 300 145 6,5 10,7 39,17 25,53
33 330 140 7 11,2 42,25 23,67
36 360 145 7,5 12,3 48,55 20,60
40 400 155 8,3 13 56,96 17,56
45 450 160 9 14,2 66,50 15,04
50 500 170 10 15,2 78,64 12,72
55 550 180 11 16,5 92,66 10,79
60 600 190 12 17,8 108,0 9,263

Примечания:

1. Масса 1 м двутавра вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.

2. Величины радиусов закругления, уклона внутренних граней полок, толщины полок не контролируются на готовом прокате.

3. Не рекомендуется двутавры от 24 до 60 применять в новых разработках.

для балок серии М (для подвесных путей) уклон внутренних граней полок составляет 12%;

для балок серии С (для армирования шахтных стволов) уклон внутренних граней полок составляет 16%.

Рис 2. Балка двутавровая (двутавр) по ГОСТ 19425-74 с уклоном нутренних граней полок 12% и 16%

Условные обозначения:

h - высота двутавра;

b - ширина полки;

S - толщина стенки;

t - средняя толщина полки;

R - радиус внутреннего закругления;

r - радиус закругления полки

Таблица 2. Размеры, масса и количество метров в тонне двутавров стальных горячекатаных по ГОСТ 19425-74

№ балки Размеры, мм Масса 1 м балки, кг Количество метров в
1 тонне, м
h b S t
14С 140 80 5,5 9,1 16,9 59,17
20С 200 100 7 11,4 27,9 35,84
20Са 200 102 9 11,4 31,1 32,15
22С 220 110 7,5 12,3 33,1 30,21
27С 270 122 8,5 13,7 42,8 23,36
27Са 270 124 10,5 13,7 47,0 21,28
36С 360 140 14 15,8 71,3 14,03
18М 180 90 7 12 25,8 38,76
24М 240 110 8,2 14 38,3 26,11
30М 300 130 9 15 50,2 19,92
36М 360 130 9,5 16 57,9 17,27
45М 450 150 10,5 18 77,6 12,89

Примечания:

1. Масса 1 м двутавра вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.

2. Радиусы закруглений на профилях не определяются и указываются для построения калибра.

Балки двутавровые горячекатаные с параллельными гранями полок (по ГОСТ 26020-83)

В зависимости от соотношения размеров и условий применения двутавры подразделяют на следующие типы:

Б - нормальные двутавры;

Ш - широкополочные двутавры;

К - колонные двутавры;

Д - дополнительной серии;

ДБ - нормальные двутавры;

ДШ - широкополочные двутавры.

Рис. 3. Балка двутавровая по ГОСТ 26020-83 без уклона внутренних граней полок

Условные обозначения:

h - высота двутавра;

b - ширина полки;

S - толщина стенки;

t - средняя толщина полки;

r - радиус внутреннего закругления.

Таблица 3. Размеры, масса и количество метров в тонне двутавров стальных горячекатаных по ГОСТ 26020-83

№ балки Размеры, мм Масса 1 м балки,
кг
Количество метров в
1 тонне, м
h b S t
Нормальные двутавры (балки двутавровые)
10Б1 100 55 4,1 5,7 8,104 123,4
12Б1 117,6 64 3,8 5,1 8,658 115,5
12Б2 120 64 4,4 6,3 10,37 96,43
14Б1 137,4 73 3,8 5,6 10,51 95,12
14Б2 140 73 4,7 6,9 12,89 77,55
16Б1 157 82 4 5,9 12,70 78,74
16Б2 160 82 5 7,4 15,77 63,40
18Б1 177 91 4,3 6,5 15,37 65,07
18Б2 180 91 5,3 8 18,80 53,20
20Б1 200 100 5,6 8,5 22,36 44,72
23Б1 230 110 5,6 9 25,83 38,71
26Б1 258 120 5,8 8,5 27,96 35,77
26Б2 261 120 6 10 31,16 32,09
30Б1 296 140 5,8 8,5 32,90 30,39
30Б2 299 140 6 10 36,64 27,29
35Б1 346 155 6,2 8,5 38,88 25,72
35Б2 349 155 6,5 10 43,31 23,09
40Б1 392 165 7 9,5 48,08 20,80
40Б2 396 165 7,5 11,5 54,72 18,27
45Б1 443 180 7,8 11 59,84 16,71
45Б2 447 180 8,4 13 67,47 14,82
50Б1 492 200 8,8 12 72,98 13,70
50Б2 496 200 9,2 14 80,73 12,39
55Б1 543 220 9,5 13,5 88,99 11,24
55Б2 547 220 10 15,5 97,92 10,21
60Б1 593 230 10,5 15,5 106,2 9,418
60Б2 597 230 11 17,5 115,6 8,650
70Б1 691 260 12 15,5 129,3 7,732
70Б2 697 260 12,5 18,5 144,2 6,937
80Б1 791 280 13,5 17 159,5 6,269
80Б2 798 280 14 20,5 177,9 5,622
90Б1 893 300 15 18,5 194,0 5,155
90Б2 900 300 15,5 22 213,8 4,676
100Б1 990 320 16 21 230,6 4,336
100Б2 998 320 17 25 258,2 3,873
100Б3 1006 320 18 29 285,7 3,500
100Б4 1013 320 19,5 32,5 314,5 3,180

Продолжение таблицы 3. Размеры, масса и количество метров в тонне
двутавров стальных горячекатаных по ГОСТ 26020-83

№ балки Размеры, мм Масса 1 м балки,
кг
Количество метров в
1 тонне, м
h b S t
Широкополочные двутавры (балки двутавровые)
20Ш1 193 150 6 9 30,58 32,71
23Ш1 226 155 6,5 10 36,17 27,65
26Ш1 251 180 7 10 42,68 23,43
26Ш2 255 180 7,5 12 49,24 20,31
30Ш1 291 200 8 11 53,62 18,65
30Ш2 295 200 8,5 13 60,95 16,41
30Ш3 299 200 9 15 68,29 14,64
35Ш1 338 250 9,5 12,5 75,10 13,32
35Ш2 341 250 10 14 82,22 12,16
35Ш3 345 250 10,5 16 91,29 10,95
40Ш1 388 300 9,5 14 96,05 10,41
40Ш2 392 300 11,5 16 111,1 8,999
40Ш3 396 300 12,5 18 123,4 8,106
50Ш1 484 300 11 15 114,4 8,741
50Ш2 489 300 14,5 17,5 138,7 7,212
50Ш3 495 300 15,5 20,5 156,4 6,396
50Ш4 501 300 16,5 23,5 174,0 5,746
60Ш1 580 320 12 17 142,1 7,036
60Ш2 587 320 16 20,5 176,9 5,654
60Ш3 595 320 18 24,5 205,5 4,866
60Ш4 603 320 20 28,5 234,2 4,270
70Ш1 683 320 13,5 19 169,9 5,887
70Ш2 691 320 15 23 197,6 5,062
70Ш3 700 320 18 27,5 235,4 4,249
70Ш4 708 320 20,5 31,5 268,1 3,730
70Ш5 718 320 23 36,5 305,9 3,269
Колонные двутавры (балки двутавровые)
20K1 195 200 6,5 10 41,47 24,11
20K2 198 200 7 11,5 46,87 21,34
23K1 227 240 7 10,5 52,20 19,16
23K2 230 240 8 12 59,47 16,81
26K1 255 260 8 12 65,22 15,33
26K2 258 260 9 13,5 73,15 13,67
26K3 262 260 10 15,5 83,13 12,03
30K1 296 300 9 13,5 84,77 11,80
30K2 300 300 10 15,5 96,30 10,38
30К3 304 300 11,5 17,5 108,9 9,183

Продолжение таблицы 3. Размеры, масса и количество метров в тонне
двутавров (балок двутавровых) стальных горячекатаных по ГОСТ 26020-83

№ балки Размеры, мм Масса 1 м балки,
кг
Количество метров в
1 тонне, м
h b S t
Колонные двутавры (балки двутавровые) (продолжение)
35К1 343 350 10 15 109,7 9,117
35К2 348 350 11 17,5 125,9 7,944
35K3 353 350 13 20 144,5 6,919
40К1 393 400 11 16,5 138,0 7,248
40К2 400 400 13 20 165,6 6,039
40K3 409 400 16 24,5 202,3 4,942
40К4 419 400 19 29,5 242,2 4,129
40К5 431 400 23 35,5 291,2 3,434
Двутавры (балки двутавровые) дополнительной серии (Д)
24ДБ1 239 115 5,5 9,3 27,82 35,94
27ДБ1 269 125 6 9,5 31,93 31,31
36ДБ1 360 145 7,2 12,3 49,14 20,35
35ДБ1 349 127 5,8 8,5 33,58 29,78
40ДБ1 399 139 6,2 9 39,70 25,19
45ДБ1 450 152 7,4 11 52,63 19,00
45ДБ2 450 180 7,6 13,3 65,03 15,38
30ДШ1 300,6 201,9 9,4 16 72,72 13,75
40ДШ1 397,6 302 11,5 18,7 124,4 8,036
50ДШ1 496,2 303,8 14,2 21 155,3 6,437

Примечания:

1. Масса 1 м двутавра вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.

2. Радиусы закруглений на профилях не определяются и указываются для построения калибра.

Двутавры горячекатаные с параллельными гранями полок (СТО АСЧМ 20-93). Сортамент

По соотношению размеров и форме профиля двутавры подразделяют на 3 типа:

Б - нормальные с параллельными гранями полок;

Ш - широкополочные с параллельными гранями полок;

К - колонные с параллельными гранями полок.

Рис. 4. Двутавр горячекатаный (балка двутавровая) с параллельными гранями полок

Условные обозначения:

h - высота двутавра;

b - ширина полки;

S - толщина стенки;

t - средняя толщина полки;

r - радиус сопряжения.

Таблица 4. Размеры, масса и количество метров в тонне двутавров (балок двутавровых)горячекатаных (СТО АСЧМ 20-93)

15

Обозначение балки Размеры, мм Масса
1 м балки, кг
Количество метров в тонне
h b S t
Нормальные двутавры (балки двутавровые)
10 Б1 100 55 4,1 5,7 8,043 124,3
12 Б1 117,6 64 3,8 5,1 8,598 116,3
12 Б2 120 64 4,4 6,3 10,31 97,00
14 Б1 137,4 73 3,8 5,6 10,45 95,67
14 Б2 140 73 4,7 6,9 12,83 77,92
16 Б1 157 82 4 5,9 12,64 79,11
16 Б2 160 82 5 7,4 15,71 63,65
18 Б1 177 91 4,3 6,5 15,31 65,33
18 Б2 180 91 5,3 8 18,74 53,37
20 Б1 200 100 5,5 8 21,26 47,04
25 Б1 248 124 5 8 25,59 39,08
25 Б2 250 125 6 9 29,50 33,90
30 Б1 298 149 5,5 8 31,97 31,28
30 Б2 300 150 6,5 9 36,66 27,28
35 Б1 346 174 6 9 41,30 24,22
35 Б2 350 175 7 11 49,51 20,20
40 Б1 396 199 7 11 56,58 17,67
40 Б2 400 200 8 13 65,97 15,16
45 Б1 446 199 8 12 66,12 15,12
45 Б2 450 200 9 14 75,90 13,18
50 Б1 492 199 8,8 12 72,46 13,80
50 Б2 496 199 9 14 79,44 12,59
50 Б3 500 200 10 16 89,61 11,16
55 Б1 543 220 9,5 13,5 88,93 11,24
55 Б2 547 220 10 13,5 97,86 10,22
60 Б1 596 199 10 15 94,50 10,58
60 Б2 600 200 11 17 105,5 9,483
70 Б0 693 230 11,8 15,2 120,1 8,327
70 Б1 691 260 12 15,2 129,3 7,736
70 Б2 697 260 12,5 18,5 144,1 6,940
Широкополочные двутавры (балки двутавровые)
20 Ш1 194 150 6 9 30,56 32,72
25 Ш1 244 175 7 11 44,09 22,68
30 Ш1 294 200 8 12 56,76 17,62
30 Ш2 300 201 9 15 68,53 14,59
35 Ш1 334 249 8 11 65,23 15,33
35 Ш2 340 250 9 14 79,63 12,56
40 Ш1 383 299 9,5 12,5 88,58 11,29
40 Ш2 390 300 10 16 106,7 9,375
45 Ш1 440 300 11 18 123,5 8,098
50 Ш1 482 300 11 15 114,2 8,759
50 Ш2 487 300 14,5 17,5 138,4 7,227
50 Ш3 493 300 15,5 20,5 156,0 6,408
50 Ш4 499 300 16,5 23,5 173,7 5,756
60 Ш1 582 300 12 17 136,9 7,304
60 Ш2 589 300 16 20,5 170,6 5,861
60 Ш3 597 300 18 24,5 198,0 5,049
60 Ш4 605 300 20 28,5 225,5 4,435
70 Ш1 692 300 13 20 166,0 6,026
70 Ш2 698 300 15 23 190,3 5,254
70 Ш3 707 300 18 27,5 226,9 4,408
70 Ш4 715 300 20,5 31,5 258,5 3,868
70 Ш5 725 300 23 36,5 294,9 3,391
80 Ш1 782 300 13,5 17 164,6 6,077
80 Ш2 792 300 14 22 191,0 5,234
90 Ш1 881 299 15 18,5 191,4 5,223
90 Ш2 890 299 15 23 212,6 4,704
100 Ш1 990 320 16 21 230,6 4,337
100 Ш2 998 320 17 25 258,1 3,874
100 Ш3 1006 320 18 29 285,7 3,501
100 Ш4 1013 320 19,5 32,5 314,4 3,181
Колонные двутавры (балки двутавровые)
20 К1 196 199 6,5 10 41,30 24,21
20 К2 200 200 8 12 49,81 20,08
25 К1 246 249 8 12 62,52 16,00
25 К2 250 250 9 14 72,30 13,83
25 К3 253 251 10 15,5 80,17 12,47
30 К1 298 2 /STRONG99 9 14 86,92 11,51
30 К2 300 300 10 93,97 10,64
30 К3 300 305 15 15 105,7 9,457
30 К4 304 301 11 17 105,8 9,454
35 К1 342 348 10 15 109,1 9,168
35 К2 350 350 12 19 136,4 7,330
40 К1 394 398 11 18 146,6 6,822
40 К2 400 400 13 21 171,6 5,827
40 К3 406 403 16 24 200,0 5,000
40 К4 414 405 18 28 231,8 4,314
40 К5 429 400 23 35,5 290,8 3,439

Примечания:
1. Масса 1 м (балки двутавровой) двутавра вычислена по номинальным размерам при плотности материала 7850 кг/м3.

2. Радиусы сопряжений на готовом прокате не проверяют.

3. Притупление углов полок - до 3 мм обеспечивают технологией прокатки и на профиле не проверяют.

Таблица 5. Размеры, масса и количество метров в тонне нестандартных двутавров (балок двутавровых) по размерной спецификации Р40-2001 (соответствуют JIS G 3192, BS 4, ASTM A6)

Обозначение балки Размеры, мм Масса
1 м балки, кг
Количество метров в тонне
h b S t
Узкополочные двутавры (балки двутавровые)
31 У3А 309 102 6 8,9 28,51 35,07
31 У4А 313 102 6,6 10,8 32,94 30,36
36 У1А 349 127 5,8 8,5 32,88 30,41
36 У2А 353 128 6,5 10,7 39,24 25,49
41 У1А 399 140 6,4 8,8 39,47 25,33
41 У2А 403 140 7 11,2 46,50 21,50
46 У1А 450 152 7,6 10,8 52,30 19,12
46 У2А 455 153 8 13,3 59,82 16,72
46 У3А 459 154 9,1 15,4 68,79 14,54
46 У1В 449,8 152,4 7,6 10,9 52,59 19,02
46 У2В 454,6 152,9 8,1 13,3 60,11 16,64
46 У3В 458 153,8 9 15 67,43 14,83
46 У4В 462 154,4 9,6 17 74,43 13,43
46 У5В 465,8 155,3 10,5 18,9 82,33 12,15
61 У1А 599 178 10 12,8 82,73 12,09
61 У2А 603 179 10,9 15 93,13 10,74
Нормальные двутавры (балки двутавровые)
31 Б1А 310 165 5,8 9,7 38,90 25,70
31 Б2А 313 166 6,6 11,2 44,79 22,33
31 Б3А 317 167 7,6 13,2 52,49 19,05
31 Б1В 303,4 165 6 10,2 40,30 24,81
31 Б2В 306,6 165,7 6,7 11,8 46,13 21,68
31 Б3В 310,4 166,9 7,9 13,7 53,99 18,52
36 Б1А 352 171 6,9 9,8 45,13 22,16
36 Б2А 355 171 7,2 11,6 50,71 19,72
36 Б3А 358 172 7,9 13,1 56,77 17,62
41 Б1А 403 177 7,5 10,9 53,70 18,62
41 Б2А 407 178 7,7 12,8 59,79 16,72
41 Б3А 410 179 8,8 14,4 67,77 14,76
41 Б4А 413 180 9,7 16 75,20 13,30
41 Б5А 417 181 10,9 18,2 85,26 11,73
46 Б1А 457 190 9 14,5 74,46 13,43
46 Б2А 460 191 9,9 16 82,21 12,16
46 Б3А 463 192 10,5 17,7 89,57 11,16
46 Б4А 466 193 11,4 19 96,84 10,33
46 Б5А 469 194 12,6 20,6 106,0 9,432
46 Б1В 453,4 189,9 8,5 12,7 67,39 14,84
46 Б2В 457 190,4 9 14,5 74,55 13,41
46 Б3В 460 191,3 9,9 16 82,29 12,15
46 Б4В 463,4 191,9 10,5 17,7 89,58 11,16
46 Б5В 467,2 192,8 11,4 19,6 98,60 10,14
61 Б1А 603 228 10,5 14,9 102,5 9,753
61 Б2А 608 228 11,2 17,3 114,3 8,750
Среднеполочные двутавры (балки двутавровые)
20 Д1А 207 133 5,8 8,4 26,75 37,39
20 Д2А 210 134 6,4 10,2 31,53 31,72
25 Д2А 258 146 6,1 9,1 32,89 30,41
25 Д3А 262 147 6,6 11,2 38,81 25,77
25 Д4А 266 148 7,6 13 45,07 22,19
25 Д1В 251,4 146,1 6 8,6 31,73 31,52
25 Д2В 256 146,4 6,3 10,9 37,61 26,59
25 Д3В 259,6 147,3 7,2 12,7 43,58 22,95
Широкополочные двутавры (балки двутавровые)
30 Ш2С 298 201 9 14 65,44 15,28
50 Ш2С 488 300 11 18 128,4 7,790
Колонные двутавры (балки двутавровые)
12 КС 125 125 6,5 9 23,80 42,02
15 К1С 150 150 7 10 31,51 31,74
15 К1А 152 152 5,8 6,6 22,62 44,22
15 К2А 157 153 6,6 9,3 30,06 33,27
15 К3А 162 154 8,1 11,6 37,42 26,73
20 К2А 203 203 7,2 11 45,96 21,76
20 К3А 206 204 7,9 12,6 52,24 19,14
20 К4А 210 205 9,1 14,2 59,35 16,85
20 К5А 216 206 10,2 17,4 71,46 13,99
20 К6А 222 209 13 20,6 86,72 11,53
20 К7А 229 210 14,5 23,7 99,48 10,05
20 К4С 200 204 12 12 56,15 17,81
25 К1АС 246 256 10,5 10,7 63,47 15,76
25 К4С 244 252 11 11 64,42 15,52
30 К3С 294 302 12 12 84,51 11,83
31 К1АС 299 306 11 11 79,20 12,63
31 К3АС 308 310 15,4 15,5 111,4 8,980
35 К3С 338 351 13 13 106,2 9,418
35 К4С 344 354 16 16 130,8 7,645
40 К9С 394 405 18 18 167,7 5,962

Примечания:
1. Масса 1 м двутавра вычислена по номинальным размерам при плотности материала 7850 кг/м3.

2. Индексы А, В и С означают отличие по размерам от СТО АСЧМ 20-93:

А - размеры по ASTM A6;

В - размеры по BS 4;

С - размеры по JIS G 3192.

Балка двутавровая (двутавр) сварная. Сортамент

Рис. 5. Сварной двутавр

Условные обозначения:

h - высота двутавра;

b - ширина полки;

S - толщина стенки;

t - толщина полки.

Таблица 6. Размеры, масса и количество метров в тонне сварных двутавровых балок (двутавров) по ТУ У 01412851.001-95 производства Днепропетровского завода металлоконструкций им. Бабушкина

Обозначение балки двутавровой (двутавра) Размеры, мм Теоретичес кая масса
1 м, кг
Количество метров в тонне
h b S t
45БС1 444 200 8 12 64,06 15,6
45БС2 460 300 12 20 133,8 7,48
45БС3 448 180 8 14 65,94 15,2
50БС1 482 200 10 16 85,57 11,7
50БС2 482 300 12 16 117,8 8,49
50БС3 500 300 12 25 160,1 6,24
50БС4 510 300 14 30 190,8 5,24
55БС1 551 220 10 18 102,6 9,75
55БС2 547 200 10 16 90,67 11,0
60БС1 577 240 12 16 111,6 8,96
60БС2 585 240 12 20 126,7 7,89
60БС3 585 320 12 20 151,8 6,59
60БС4 595 320 14 25 185,5 5,39
60БС5 605 320 16 30 219,2 4,56
60БС6 597 190 12 16 101,0 9,91
70БС1 685 260 12 20 142,4 7,02
70БС2 685 320 14 20 171,4 5,84
70БС3 695 320 14 25 196,5 5,09
70БС4 705 320 16 30 231,7 4,32
70БС5 725 320 20 40 302,2 3,31
70БС6 692 230 12 16 119,9 8,34
80БС1 791 280 14 18 162,1 6,17
80БС2 815 300 18 30 248,0 4,03
90БС1 895 300 16 20 201,6 4,96
90БС2 927 300 16 36 276,9 3,61
100БС1 995 320 16 25 244,3 4,09
100БС2 1005 320 16 30 269,4 3,71
100БС3 1017 320 20 36 329,2 3,04
120БС1 1280 400 12 20 242,4 4,13
120БС2 1280 450 14 20 277,6 3,60
140БС1 1440 400 12 20 257,5 3,88
140БС2 1440 450 12 20 273,2 3,66
140БС3 1450 500 14 25 350,1 2,86
160БС1 1640 450 12 20 292,0 3,42
160БС2 1640 500 12 20 307,7 3,25
160БС3 1650 500 14 25 372,1 2,69
160БС4 1650 560 14 25 395,6 2,53
180БС1 1800 560 12 25 384,7 2,60
180БС2 1800 500 14 25 388,6 2,57
180БС3 1810 500 14 30 427,8 2,34
180БС4 1810 600 16 30 502,4 1,99
200БС1 2000 560 12 25 403,5 2,48
200БС2 2010 500 16 30 480,4 2,08
200БС3 2010 600 16 30 527,5 1,90

Примечание:
Масса 1 м сварного двутавра (двутавровой балки) вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.

8,9TD7,960БС6 TD/TD

Балка двутавровая 24М – основные тонкости выбора

Монорельсовая балка двутавровая 24М – одна из разновидностей фасонного черного металлопроката. Изделия еще называют монорельсовым двутавром либо двутавровым профилем, двутавром для подвесных путей. Почему фасонный прокат? Потому что касательная в любой точке контура поперечного сечения его пересекает.

Основное отличие от других видов проката – форма сечения профиля. Она выглядит как буква Н. Вертикальные полоски называются полками. Горизонтальная, соединяющая их перемычка – шейка (порой применяется термин стенка). Полки имеют одинаковую ширину и расположены по отношению друг к другу параллельно.

В маркировке проката обозначен ряд параметров. Цифра – высота двутавра (в сантиметрах округленно, с учетом толщины пары полок и длины стенки). В нашем случае 24 см или по ГОСТ 19425-74 – 240.0 мм. Буква это категория проката. М – обозначает что балка двутавровая 24М монорельсовая.

Расскажем детальнее об этом виде черного металлопроката и наиболее важных критериях его выбора.

Монорельсовая балка двутавровая 24М – специфика и особенности

Монорельсовый двутавр 24М относится к специальным видам стальной двутавровой балки. Основные параметры обозначены в ГОСТ 19425-74. Его уже отмечали выше. Главные отличия от других видов фасонного двутаврового проката:

  • наличие уклона внутренних граней полок к основанию, этот параметр не должен превышать 12%;
  • специфика применения, выделим использование в конструкциях с грузоподъемными механизмами;
  • устойчивость к длительным статическим и периодическим разнонаправленным нагрузкам, включая прогибы, колебания и скручивания.

О направлениях использования разговор пойдет далее.

Монорельсовый двутавр 24М – нормативная база и основные характеристики

Монорельсовая двутавровая балка 24М изготавливается в полном соответствии с ГОСТ 19425-74. Он же определяет характеристики и для армирования шахтных стволов (маркируется как С), а еще швеллера.

Основные табличные параметры рассматриваемого нами вида фасонного металлопроката:

  • высота (как отмечали, включает толщину полок и высоту стенки), h, мм – 240;
  • ширина полки (обе равны между собой), b, мм – 110;
  • толщина стенки (она же шейка), s, мм – 8.2;
  • толщина средняя полки (для обоих полок приблизительно одинакова), t, мм – 14;
  • радиус внутреннего закругления, R, мм – 10.5;
  • масса одного погонного метра проката, кг – 38.3.

Справочные параметры для осей х-х и у-у следующие. Момент инерции (Ix/Iy) в см4 составляет 4640/276. Момент сопротивления (Wx/Wy) в см³ соответственно 387/50.2. Статический момент одного полусечения Sx в см³ – 223.0. Радиус инерции составляет по осям ix/iy в см – 97.5/23.8.

Важно знать

Двутавр для подвесных путей отличается по классу точности. Их два, первый A – высокой точности, второй B – обычной точности. Длина проката составляет от 4 до 13 погонных метров. Монорельсовая двутавровая балка 24М выпускается мерной длины, а еще кратной мерной и с остатком. Остатком принято считать профиль общей длиной более 3 метров. Помимо этого двутавр предлагается немерной длины.

Учитывайте, что по требованию заказчика этот вид фасонного металлопроката выпускается и длиной свыше 13 метров. А если потребуется, то изготавливается монорельсовый двутавр 24М и ограниченной, но в пределах немерной длины.

В маркировке обязательно должно быть указано что этот прокат монорельсовый (М). Еще должна быть обозначена высота профиля по оси y-y. В нашем случае 24 мм.

Важно! Фасонный прокат для подвесных путей изготавливают из стали определенных марок. Они должны полностью соответствовать ГОСТ 535-2005 (ранее ГОСТ 535-88).

От этого параметра напрямую зависят характеристики двутавра марки М, которые учитываются при проведении соответствующих расчетов.

Марки стали и специфика технологического цикла производства

Балка двутавровая 24М для подвесных путей изготавливается из углеродистых конструкционных марок стали. Наиболее часто встречаются стали марок Ст3сп, Ст3пс, Ст3Гсп, порой применяются и другие по ГОСТ 535-2005.

Технология производства по ГОСТ 19425-74 одна-единственная – горячей прокатки. Основные технологические этапы следующие. Первый – нагрев стальной заготовки (блюма или полученной с использованием технологии непрерывного литья, иным способом). В ходе нагревания сталь становится пластичной и легко подвергается деформации. Способ нагрева отличается в зависимости от используемых производственных мощностей, оборудования и технологий.

Затем на специальном прокатном стане с применением валков осуществляется пластическая горячая деформация заготовки. Разговор идет о ее формовке. В итоге:

  • уменьшается общая площадь поперечного сечения;
  • изменяется форма, таким образом формуется и уклон внутренних граней;
  • увеличивается длина до заданных параметров (13 метров максимум, по заказу и более).

После выполнения прокатки осуществляется охлаждение заготовки, порой и ускоренное. Другие технологии производства двутавра для подвесных путей используются редко, в ГОСТ 19425-74 на них указания нет.

Важно! Резюмируя вышесказанное. От свойств подобранной марки стали, характеристик монорельсовой балки напрямую зависят ее рабочие, эксплуатационные и конструкционные параметры. Они оказывают непосредственное влияние и на цену этого вида фасонных изделий.

Направления использования и достоинства

Монорельсовая балка двутавровая 24М для подвесных путей широко применяется в различных отраслях. В первую очередь разговор идет об использовании в качестве несущего элемента металлоконструкции грузоподъемных механизмов. Зачастую это ездовые пути для тельферов (электротельферов). Реже можно встретить такой вид балки в элементах козловых и мостовых кранов. Там используется монорельсовый двутавр большей высоты.

Очень часто двутавровый профиль 24М задействуется в строительных несущих металлических конструкциях. Из него порой изготавливают балки перекрытий и кровли. В ходе выбора в таком случае требуется выполнить предварительно расчеты. И отметим еще одно направление использования – металлические инженерные конструкции. Это мосты, путепроводы и прочие сооружения из фасонного металлопроката или с его применением.

Основные плюсы применения

Это, конечно, базовые направления, все достаточно вариативно. Среди основных плюсов применения двутавра 24М для подвесных путей:

  • высокая степень прочности и жесткости;
  • экономичность использования, путем снижения расходов на строительство металлических конструкций и сооружений;
  • повышенная устойчивость к разноплановым, включая и механические, нагрузкам;
  • длительность срока полезного использования;
  • устойчивость к различного рода воздействиям, в том числе химическому и биологическому;
  • возможность использования различных видов подсоединения, в частности, сварного и болтового;
  • удобство доставки, хранения и монтажа;
  • небольшой удельный вес по сравнению с другим сортовым и фасонным металлопрокатом;
  • невысокая степень текучести, стабильность линейных размеров под влиянием динамических и статических нагрузок.

Это лишь основные достоинства рассматриваемого нами вида двутавровых балок.

Покупка и дополнительные услуги

Монорельсовая балка двутавровая 24М используется в ответственных конструкциях. В связи с этим перед покупкой необходимо выполнить все расчеты и трижды перепроверить. В ходе покупки нужно получить весь пакет сопроводительной документации. Прокат должен быть промаркирован в соответствии с ГОСТ 7566.

Форма реализации – поштучная или пачками, в зависимости от требуемого объема. Среди вспомогательных услуг:

  • погрузочные и разгрузочные работы;
  • поставка на объект заказчика;
  • сверление, гибка, резка на сегменты и иные технологические операции;
  • антикоррозионная обработка (покраска или оцинковка) по мере необходимости;
  • изготовление металлоконструкций по чертежам покупателя;
  • ряд других.

Требуется двутавр 24М? Нужна более подробная информация, помощь в подборе и приобретении? Обращайтесь к нам! Поможем в правильном выборе!

Размеры стальных двутавров, HSS, швеллеров и уголков [+ бесплатный калькулятор]

Введение

Конструкционная сталь

доступна в различных стандартных размерах. Вы найдете размеры для этих размеров в наших удобных таблицах ниже, сгруппированные по форме конструкции. Кроме того, есть полезная информация о применимых стандартах и ​​других основах.

Конструкционная сталь

обычно обозначается ее профилем (например, «двутавровая балка») и размером. Размеры определяются стандартами, которые описаны в разделах для каждой формы ниже.

Одна из целей конструкционной стали, которая направлена ​​на определение формы, состоит в том, чтобы у нее был высокий второй момент площади, что делает их очень жесткими по отношению к площади их поперечного сечения. Это делает их прочными по сравнению с количеством материала и весом, которые необходимо использовать при их строительстве.

Стандартные профили из конструкционной стали Уильям Перри из отдела развития бизнеса Mercury - https://commons.wikimedia.org/w/index.php?curid=5326461…

Если вы хотите узнать больше о свойствах различных типов стали, используемых в конструкционной стали, ознакомьтесь с нашей удобной статьей о типах металлов.

Бесплатный калькулятор размеров и веса стали

Все данные, которые вам нужны по стандартным размерам стали, доступны ниже в табличной форме, но зачем использовать таблицы, когда доступен бесплатный калькулятор, который содержит всю ту же информацию, а также поможет вам рассчитать вес, объем и стоимость для квотирования работ ?

В наш калькулятор подачи и скорости G-Wizard встроено все это и многое другое. Воспользовавшись нашей бесплатной 30-дневной пробной версией, вы получите доступ к бесплатному калькулятору размера и веса стали (и многому другому):

Все стандартные конструктивные формы доступны в бесплатном калькуляторе размеров и веса…

Все стандартные конструкционные формы доступны в бесплатном калькуляторе размеров и веса, и это касается не только стали - есть большая база данных материалов с более чем тысячей различных материалов на выбор.

Чтобы получить бесплатную пробную версию и пожизненный доступ к бесплатному калькулятору размера и веса, щелкните ниже:

Стальной двутавр, размеры

Двутавровые балки

также известны как двутавровые балки, W-образные балки (для «широкого фланца»), универсальные балки (UB), стальные прокатные балки (RSJ) или двутавровые балки. Двутавровые балки имеют двутавровое или, если повернуть, H-образное поперечное сечение. Горизонтальные элементы буквы «I» называются «фланцами», а вертикальные элементы - «стенкой». Двутавровые балки являются одной из нескольких стандартных конструкционных форм для стали, и они обычно используются в строительных и гражданских проектах.

Форма двутавровой балки обеспечивает универсальную прочность при минимальном весе. Перегородка противостоит силам сдвига, в то время как фланцы противостоят изгибающему моменту, испытываемому балкой. Таким образом, двутавровые балки очень эффективны для несения изгибающих и поперечных нагрузок в плоскости стенки. Слабость формы в том, что она не сопротивляется скручивающим силам и не обладает большой пропускной способностью в поперечном направлении. Если необходимы прочности в этих областях, предпочтительны полые структурные секции (HSS).

Стальные двутавровые балки

обычно производятся методом прокатки, изобретенным в 1849 году Альфонсом Хальбу во Франции. Использование прокатных двутавровых балок было обычным делом в середине 20 века. Сегодня также широко распространены сборные двутавровые балки, которые изготавливают путем сварки вместе полок и стенки.

Стандарты США

В США наиболее распространены широкие полки (W-образные балки). Эти балки имеют почти параллельные фланцы. Соответствующие стандарты с пределом текучести:

- ASTM A992: 50 000 - 65 000 фунтов на квадратный дюйм (340-450 МПа)

- A588: аналогично A572

- A572: 42 000–60 000 фунтов на квадратный дюйм (290–410 МПа), но наиболее распространенным является 50 000 фунтов на квадратный дюйм (340 МПа).

- A36: 36000 фунтов на кв. Дюйм (250 МПа)

A992 в основном заменил старые стандарты A572 и A36.

Американский институт стальных конструкций (AISC) издает Руководство по стальным конструкциям для проектирования конструкций различной формы. В нем документируются общие подходы, расчет допустимого напряжения (ASD) и расчет факторов нагрузки и сопротивления (LRFD) (начиная с 13-го изд.) Для создания таких конструкций.

Евронорм

- EN 10024: Горячекатаный конический фланец I профиля

- EN 10034: Конструкционная сталь I и H профилей

- EN 10162: Профили из холоднокатаной стали

Прочие стандарты

- DIN 1025-5

- ASTM A6, балки американского стандарта

- БС 4-1

- ИС 808 - Размеры стальных горячекатаных балок, колонн, швеллеров и уголков

- AS / NZS 3679.1 - Стандарт Австралии и Новой Зеландии

Имя

Глубина

Ширина

Толщина стенки

Толщина фланца

Площадь сечения

Вес фунт / фут

Вт 27 x 178 27.8 14,09 0,725 1,19 52,3 178
Вт 27 x 161 27,6 14,02 0,66 1,08 47,4 161
Вт 27 x 146 27,4 14 0.605 0,975 42,9 146
Вт 27 x 114 27.3 10,07 0,57 0,93 33,5 114
Вт 27 x 102 27,1 10,02 0,515 0,83 30 102
Вт 27 x 94 26,9 10 0,49 0,745 27,7 94
Вт 27 x 84 26.7 9,96 0,46 0,64 24,8 84
Вт 24 x 162 25 13 0,705 1,22 47,7 162
Вт 24 x 146 24,7 12,9 0,65 1,09 43 146
Вт 24 x 131 24.5 12,9 0.605 0,96 38,5 131
Вт 24 x 117 24,3 12,8 0,55 0,85 34,4 117
Вт 24 x 104 24,1 12,75 0,5 0,75 30,6 104
Вт 24 x 94 24.1 9,07 0,515 0,875 27,7 94
Вт 24 x 84 24,1 9,02 0,47 0,77 24,7 84
Вт 24 x 76 23,9 9 0,44 0,68 22,4 76
Вт 24 x 68 23.7 8,97 0,415 0,585 20,1 68
Вт 24 x 62 23,7 7,04 0,43 0,59 18,2 62
Вт 24 x 55 23,6 7,01 0,395 0,505 16,2 55
Вт 21 x 147 22.1 12,51 0,72 1,15 43,2 147
Вт 21 x 132 21,8 12,44 0,65 1.035 38,8 132
Вт 21 x 122 21,7 12,39 0,6 0,96 35,9 122
Вт 21 x 111 21.5 12,34 0,55 0,875 32,7 111
Вт 21 x 101 21,4 12,29 0,5 0,8 29,8 101
Вт 21 x 93 21,6 8,42 0,58 0,93 27,3 93
Вт 21 x 83 21.4 8,36 0,515 835 24,3 83
Вт 21 x 73 21,2 8,3 0,455 0,74 21,5 73
Вт 21 x 68 21,1 8,27 0,43 0,685 20 68
Вт 21 x 62 21 8.24 0,4 0,615 18,3 62
Вт 21 x 57 21,1 6,56 0,405 0,65 16,7 57
Вт 21 x 50 20,8 6,53 0,38 0,535 14,7 50
Вт 21 x 44 20.7 6,5 0,35 0,45 13 44
Вт 18 x 119 19 11,27 0,655 1,06 35,1 119
Вт 18 x 106 18,7 11,2 0,59 0,94 31,1 106
Вт 18 x 97 18.6 11,15 0,535 0,87 28,5 97
Вт 18 x 86 18,4 11,09 0,48 0,77 25,3 86
Вт 18 x 76 18,2 11,04 0,425 0,68 22,3 76
Вт 18 x 71 18.5 7,64 0,495 0,81 20,8 71
Вт 18 x 65 18,4 7,59 0,45 0,75 19,1 65
Вт 18 x 60 18,2 7,56 0,415 0,695 17,6 60
Вт 18 x 55 18.1 7,53 0,39 0,63 16,2 55
Вт 18 x 50 18 7,5 0,355 0,57 14,7 50
Вт 18 x 46 18,1 6,06 0,36 0.605 13,5 46
Вт 18 x 40 17.9 6,02 0,315 0,525 11,8 40
Вт 18 x 35 17,7 6 0,3 0,425 10,3 35
Вт 16 x 100 16,97 10,425 0,585 0,985 29,4 100
Вт 16 x 89 16.75 10,365 0,525 0,875 26,2 89
Вт 16 x 77 16,52 10,295 0,455 0,76 22,6 77
Вт 16 x 67 16,33 10,235 0,395 0,665 19,7 67
Вт 16 x 57 16.43 7,12 0,43 0,715 16,8 57
Вт 16 x 50 16,26 7,07 0,38 0,63 14,7 50
Вт 16 x 45 16,13 7.035 0,345 0,565 13,3 45
Вт 16 x 40 16.01 6,995 0,305 0,505 11,8 40
Вт 16 x 36 15,86 6,985 0,295 0,43 10,6 36
Вт 16 x 31 15,88 5,525 0,275 0,44 9,12 31
Вт 16 x 26 15.69 5,5 0,25 0,345 7,68 26
Вт 14 x 132 14,66 14,725 0,645 1,03 38,8 132
Вт 14 x 120 14,48 14,67 0,59 0,94 35,3 120
Вт 14 x 109 14.32 14,605 ​​ 0,525 0,86 32 109
Вт 14 x 99 14,16 14,565 0,485 0,78 29,1 99
Вт 14 x 90 14,02 14,52 0,44 0,71 26,5 90
Вт 14 x 82 14.31 10,13 0,51 0,855 24,1 82
Вт 14 x 74 14,17 10,07 0,45 0,785 21,8 74
Вт 14 x 68 14,04 10,035 0,415 0,72 20 68
Вт 14 x 61 13.89 9,995 0,375 0,645 17,9 61
Вт 14 x 53 13,92 8,06 0,37 0,66 15,6 53
Вт 14 x 48 13,79 8,03 0,34 0,595 14,1 48
Вт 14 x 43 13.66 7,995 0,305 0,53 12,6 43
Вт 14 x 38 14,1 6,77 0,31 0,515 11,2 38
Вт 14 x 34 13,98 6,745 0,285 0,455 10 34
Вт 14 x 30 13.84 6,73 0,27 0,385 8,85 30
Вт 14 x 26 13,91 5,025 0,255 0,42 7,69 26
Вт 14 x 22 13,74 5 0,23 0,335 6,49 22
Вт 12 x 136 13.41 12,4 0,79 1,25 39,9 136
Вт 12 x 120 13,12 12,32 0,71 1,105 35,3 120
Вт 12 x 106 12,89 12,22 0,61 0,99 31,2 106
Вт 12 x 96 12.71 12,16 0,55 0,9 28,2 96
Вт 12 x 87 12,53 12,125 0,515 0,81 25,6 87
Вт 12 x 79 12,38 12,08 0,47 0,735 23,2 79
Вт 12 x 72 12.25 12,04 0,43 0,67 21,1 72
Вт 12 x 65 12,12 12 0,39 0.605 19,1 65
Вт 12 x 58 12,19 10,01 0,36 0,64 17 58
Вт 12 x 53 12.06 9,995 0,345 0,575 15,6 53
Вт 12 x 50 12,19 8,08 0,37 0,64 14,7 50
Вт 12 x 45 12,06 8,045 0,335 0,575 13,2 45
Вт 12 x 40 11.94 8,005 0,295 0,515 11,8 40
Вт 12 x 35 12,5 6,56 0,3 0,52 10,3 35
Вт 12 x 30 12,34 6,52 0,26 0,44 8,8 30
Вт 12 x 26 12.22 6,49 0,23 0,38 7,7 26
Вт 12 x 22 12,31 4,03 0,26 0,425 6,5 22
Вт 12 x 19 12,16 4,005 0,235 0,35 5,6 19
Вт 12 x 16 11.99 3,99 0,22 0,265 4,7 16
Вт 12 x 14 11,91 3,97 0,2 0,225 4,2 14
Вт 10 x 112 11,36 10,415 0,755 1,25 32,9 112
Вт 10 x 100 11.1 10,34 0,68 1,112 29,4 100
Вт 10 x 88 10,84 10,265 0.605 0,99 25,9 88
Вт 10 x 77 10,6 10,19 0,53 0,87 22,6 77
Вт 10 x 68 10.4 10,13 0,47 770 20 68
Вт 10 x 60 10,22 10,08 0,42 0,68 17,6 60
Вт 10 x 54 10,09 10,03 0,37 0,615 15,8 54
Вт 10 x 49 9.98 10 0,34 0,56 14,4 49
Вт 10 x 45 10,1 8,02 0,35 0,62 13,3 45
Вт 10 x 39 9,92 7,985 0,315 0,53 11,5 39
Вт 10 x 33 9.73 7,96 0,29 0,435 9,71 33
Вт 10 x 30 10,47 5,81 0,3 0,51 8,84 30
Вт 10 x 26 10,33 5,77 0,26 0,44 7,6 26
Вт 10 x 22 10.17 5,75 0,24 0,36 6,5 22
Вт 10 x 19 10,24 4,02 0,25 0,395 5,6 19
Вт 10 x 17 10,11 4,01 0,24 0,33 5 17
Вт 10 x 15 9.99 4 0,23 0,27 4,4 15
Вт 10 x 12 9,87 3,96 0,19 0,21 3,5 12
Вт 8 x 67 9 8,28 0,57 0,935 19,7 67
Вт 8 x 58 8.75 8,22 0,51 0,81 17,1 58
Вт 8 x 48 8,5 8,11 0,4 0,685 14,1 48
Вт 8 x 40 8,25 8,07 0,36 0,56 11,7 40
Вт 8 x 35 8.12 8,02 0,31 0,495 10,3 35
Вт 8 x 31 8 7,995 0,285 0,435 9,1 31
Вт 8 x 28 8,06 6.535 0,285 0,465 8,3 28
Вт 8 x 24 7.93 6,495 0,245 0,4 7,1 24
Вт 8 x 21 8,28 5,27 0,25 0,4 6,2 21
Вт 8 x 18 8,14 5,25 0,23 0,33 5,3 18
Вт 8 x 15 8.11 4,015 0,245 0,315 4,4 15
Вт 8 x 13 7,99 4 0,23 0,255 3,8 13
Вт 8 x 10 7,89 3,94 0,17 0,205 2,9 10
Вт 6 x 25 6.38 6,08 0,32 0,455 7,3 25
Вт 6 x 20 6,2 6,02 0,26 0,365 5,9 20
Вт 6 x 16 6,28 4,03 0,26 0,405 4,7 16
Вт 6 x 15 5.99 5,99 0,23 0,26 4,4 15
Вт 6 x 12 6,03 4 0,23 0,28 3,6 12
Вт 6 x 9 5,9 3,94 0,17 0,215 2,7 9
Вт 5 x 19 5.15 5,03 0,27 0,43 5,5 19
Вт 5 x 16 5,01 5 0,24 0,36 4,7 16
Вт 4 x 13 4,16 4,06 0,28 0,345 3,8 13

Имя

Глубина

Ширина

Толщина стенки

Площадь сечения

Вес фунт / фут

S 24 x 121 24.5 8,05 0,8 35,6 121
S 24 x 106 24,5 7,78 0,62 31,2 106
S 24 x 100 24 7,425 0,745 29,3 100
S 24 х 90 24 7.125 0,625 26,5 90
S 24 x 80 24 7 0,5 23,5 80
S 20 х 96 20,3 7,2 0,8 28,2 96
S 20 х 86 20,3 7,06 0.66 25,3 86
S 20 х 75 20 6,385 0,635 22 75
S 20 х 66 20 6,255 0,505 19,4 66
S 18 x 70 18 6,251 0,711 20.6 70
S 18 x 54,7 18 6,001 0,461 16,1 54,7
S 15 х 50 15 5,64 0,55 14,7 50
S 15 x 42,9 15 5,501 0,411 12,6 42.9
S 12 х 50 12 5,477 0,687 14,7 50
S 12 x 40,8 12 5,252 0,462 12 40,8
S 12 x 35 12 5.078 0,428 10,3 35
S 12 х 31.8 12 5 0,35 9,35 31,8
S 10 х 35 10 4,944 0,594 10,3 35
S 10 x 25,4 10 4,661 0,311 7,46 25,4
S 8 x 23 8 4.171 0,441 6,77 23
S 8 x 18,4 8 4,001 0,271 5,41 18,4
S 7 х 20 7 3,86 0,45 5,88 20
S 7 x 15,3 7 3,662 0.252 4,5 15,3
S 6 x 17,25 6 3,565 0,465 5,07 17,25
S 6 x 12,5 6 3,332 0,232 3,67 12,5
S 5 х 14,75 5 3,284 0,494 4.34 14,75
S 5 х 10 5 3,004 0,214 2,94 10
S 4 x 9,5 4 2,796 0,326 2,79 9,5
S 4 x 7,7 4 2,663 0,193 2,26 7.7
S 3 x 7,5 3 2,509 0,349 2,21 7,5
S 3 x 5,7 3 2,33 0,17 1,67 5,7

Размер стального канала

Структурный канал также известен как C-образная балка.Это тип конструкционной стальной балки, используемой в основном в строительстве и гражданском строительстве. Поперечное сечение канала имеет C-образную форму и состоит из широкой перемычки (при использовании обычно ориентированной вертикально) и двух «фланцев» вверху и внизу перемычки.

C-образные балки не симметричны (по крайней мере, когда используются вертикально), как двутавровые балки, что означает, что ось изгиба не отцентрирована по ширине полок. Если мы приложим нагрузку к верхней части полки, балка будет пытаться отклониться от стенки.Это может не быть проблемой для некоторых конструкций, но это приводит к тому, что каналы используются реже, чем двутавровые балки для структурных целей.

Вместо этого они чаще всего используются там, где большая плоская перегородка будет либо прикреплена к другой плоской поверхности для максимальной площади контакта, либо будет обращена наружу, чтобы скрыть фланцы по эстетическим причинам.

Применимым стандартом США для стали, используемой в швеллере, является ASTM A-36, который определяет предел текучести минимум 36 000 фунтов на квадратный дюйм.

Имя

Глубина (дюйм)

Ширина (дюйм)

Толщина стенки (дюймы)

Вес фунты / фут

C 15 x 50 15 3.716 0,716 50
C 15 x 40 15 3,52 0,52 40
C 15 x 33,9 15 3,4 0,4 33,9
C 12 х 30 12 3,17 0,51 30
C 12 x 25 12 3.047 0,387 25
C 12 x 20,7 12 2,942 0,282 20,7
C 10 х 30 10 3,033 0,673 30
C

Основы стальных балок - двутавровая балка и двутавровая балка с широким фланцем

Стальная двутавровая балка - это высокопрочные, длиннопролетные деревянные балки, которые широко используются в строительных и инженерных проектах.Вообще говоря, двутавровые балки содержат S-образную балку, универсальную балку, двутавровую балку или широкополочную балку. Однако эти секции балки различаются по размерам, прочности и применению.

Двутавровая балка состоит из горизонтального элемента - полки и вертикального элемента - стенки. Полоса выдерживает усилия сдвига, в то время как фланцы выдерживают большую часть изгибающего момента. Благодаря своей способности выдерживать как изгибающие, так и поперечные нагрузки, он наиболее часто используется для стальных зданий, мостов и гражданских объектов.

Балка стальная с W-образным и S-образным сечением

Балка стальная горячекатаная

По профилю стальные балки можно разделить на двутавровую S-образную балку и двутавровую балку с широкими полками.Чем отличается S-образная балка сечением от двутавровой широкополочной балки? Во-первых, стальная балка с широкими полками имеет параллельные полки, тогда как S-образная двутавровая балка имеет конические полки, которые имеют наклон на внутренней поверхности. Во-вторых, для балки с широкой полкой ширина стенки и полки почти равна, в то время как для балки S полка намного уже, чем стенка. В-третьих, из-за вышеупомянутых различий их механические свойства и области применения сильно различаются.

Размеры стальной двутавровой балки:

Согласно европейским стандартам, размеры стальных двутавровых балок содержат IPN и IPE.Найдите следующие профили и детали в конкретных стальных двутавровых балках.

Балка ИПН с коническим фланцем

Балки IPE с параллельными полками

Стальные двутавровые балки :

  • Балки опорные для строительства, сооружений и инженерии.
  • Швеллеры стальные опорные, уголки стальные.
  • Платформы для рабочих мест.
  • Заводские магазины, склады.
  • Каркас кузова тележки.

Размеры двутавровой балки с широким фланцем :

  • Облегченная версия - HEA согласно DIN 1025-3.
  • Обычная версия - HEB согласно DIN 1025-2.
  • Heavy Version - HEM согласно DIN 1025-4.

Широкополка для двутавровых балок :

  • Строительные опорные балки для заводских цехов, металлоконструкций.
  • Заводские платформы.
  • Мосты.
  • Рамы для кузова грузовика.
  • Машинный.

Балка двутавровая широкополочная для цехового строительства.

Запрос на наш продукт

При обращении к нам просьба предоставить подробные требования.
Это поможет нам дать вам верное предложение.

Стальная балка ASTM A572 - отличное соотношение веса и прочности

Стальная двутавровая балка

ASTM A572-50 - размер IPN.

Стальная двутавровая балка A572-50 широко используется в строительстве, поскольку она может обеспечить большую прочность на единицу веса. Низкое содержание легирующих элементов, таких как колумбий и ванадий, оптимизирует свойства прочности и атмосферной коррозии.Благодаря своей высокой прочности, равной пределу текучести 50 000 тыс. Фунтов на квадратный дюйм, двутавровые профили из стали A572-50 все чаще заменяют обычные балки из углеродистой стали, такие как A36, которые должны быть толще, чтобы удовлетворять требованиям прочности.

ASTM 572 Сталь I раздела доступна в других сортах, таких как 42, 55 и 60. Пожалуйста, найдите конкретные химические компоненты в таблице ниже.

Описание продукта:

  • Позиция : стальная балка ASTM A572.
  • Технология : горячекатаный.
  • Обработка поверхности : черный, оцинкованный или грунтованный.
  • Размеры : европейский стандарт IPN и IPE.
  • Ширина полотна : 42 - 215 мм.
  • Глубина : 80 - 600 мм.
  • Толщина полотна : 3,8 - 21,6 мм.
  • Примечание : Стальные балки специальных размеров изготавливаются под заказ.
Химический состав (термический анализ)
Арт. Оценка Углерод, не более,% Марганец, не более,% Кремний, не более,% Фосфор, не более,% Сера, не более,%
Стальная балка A572 42 0.21 1,35 0,40 0,04 0,05
50 0,23 1,35 0,40 0,04 0,05
55 0,25 1,35 0,40 0,04 0.05
Механические свойства
Арт. Оценка Предел текучести, мин, тыс. Фунтов на кв. Дюйм [МПа] Предел прочности, мин, тыс. Фунтов на кв. Дюйм [МПа]
Стальная балка A572 42 42 [290] 60 [415]
50 50 [345] 65 [450]
55 55 [380] 70 [485]
Стальная балка ASTM A572 - размер IPE
Арт. Масса (кг / м) Глубина (мм) Ширина (мм) Толщина стенки (мм) Толщина фланца (мм)
IPE 80 6.0 80 46 3,8 5,2
IPE 100 8,1 100 55 4,1 5,7
IPE 120 10,4 120 64 4,4 6.3
IPE 140 12,9 140 73 4,7 6,9
IPE 160 15,8 160 82 5,0 7,4
IPE 180 18,8 180 91 5.3 8,0
IPE 200 22,4 200 100 5,6 8,5
IPE 220 26,2 220 110 5,9 9,2
IPE 240 30,7 240 120 6.2 9,8
IPE 270 36,1 270 135 6,6 10,2
IPE 300 42,2 300 150 7,1 10,7
IPE 330 49,1 330 160 7.5 11,5
IPE 360 57,1 360 170 8 12,7
IPE 400 66,3 400 180 8,6 13,6
IPE 450 79,1 450 190 9.4 14,6
IPE 500 90,7 500 200 10,2 16
IPE 550 106,0 550 210 11,2 17,2
IPE 600 124,4 600 220 12 19
Стальная балка ASTM A572 - размер IPN
Арт. Масса (кг / м) Глубина (мм) Ширина (мм) Толщина стенки (мм) Толщина фланца (мм)
ИПН 80 5.9 80 42 3,9 5,9
ИПН 100 8,3 100 50 4,5 6,8
ИПН 120 11,1 120 58 5,1 7.7
ИПН 140 14,3 140 66 5,7 8,6
ИПН 160 17,9 160 74 6,3 9,5
ИПН 180 21,9 180 82 6.9 10,4
ИПН 200 26,2 200 90 7,5 11,3
ИПН 220 31,1 220 98 8,1 12,2
ИПН 240 36,2 240 106 8.7 13,1
ИПН 260 41,9 260 113 9,4 14,1
IPN280 47,9 280 119 10,1 15,2
ИПН 300 54,2 300 125 10.8 16,2
IPN320 61,0 320 131 11,5 17,3
ИПН 340 68,0 340 137 12,2 18,3
ИПН 360 76,1 360 143 13 19.5
Стальная балка

ASTM A572-50 для моста.

Все больше и больше заводских цехов используют стальные балки в качестве опорных материалов.

Все больше и больше заводских цехов используют стальные балки в качестве опорных материалов.

Запрос на наш продукт

При обращении к нам просьба предоставить подробные требования.
Это поможет нам дать вам верное предложение.

Стальная балка ASTM A36 - средняя прочность, но низкая стоимость

Углеродистая сталь ASTM A36 i-образного профиля

ASTM A36 i Балка имеет промежуточный предел прочности на растяжение и предел текучести из-за низкого содержания углерода без других легирующих элементов.Стальные балки A36 являются обычным материалом для строительства и гражданского строительства в результате конкурентоспособной низкой стоимости и хороших свойств при сварке, формовке и механической обработке.

Балки из углеродистой стали с горячим цинкованием

эффективно защитят сталь от коррозии, вызванной погодными условиями и окружающей средой. Количество цинкового покрытия настраивается в соответствии с вашими требованиями.

Описание продукта:

  • Позиция : стальная балка ASTM A36.
  • Технология : горячекатаный.
  • Обработка поверхности : черный, оцинкованный или грунтованный.
  • Размеры : Европейский стандарт IPN и IPE.
  • Ширина полотна : 42 - 215 мм.
  • Глубина : 80 - 600 мм.
  • Толщина полотна : 3,8 - 21,6 мм.
  • Примечание : Стальные балки специальных размеров изготавливаются под заказ.
Углеродный пучок A36 химический состав
Марка стали Стили Углерод, не более,% Марганец,% Фосфор, не более,% Сера, не более,% Кремний,%
A36 Профили стальные 0.26 0,04 0,05 ≤0,40

Примечание : содержание меди доступно при указании вашего заказа.

Карбоновая балка A36, механические свойства
Марка стали Стили Предел прочности на разрыв, тыс. Фунтов на кв. Дюйм [МПа] Предел текучести, мин, тыс. Фунтов на кв. Дюйм [МПа] Удлинение 8 дюймов[200 мм], не менее,% Относительное удлинение через 2 дюйма [50 мм], мин,%
A36 Профили стальные 58 - 80 [400 - 550] 36 [250] 20 21
Балка A36 i - размеры IPE
Арт. Масса (кг / м) Глубина (мм) Ширина (мм) Толщина стенки (мм) Толщина фланца (мм)
IPE 80 6.0 80 46 3,8 5,2
IPE 100 8,1 100 55 4,1 5,7
IPE 120 10,4 120 64 4,4 6.3
IPE 140 12,9 140 73 4,7 6,9
IPE 160 15,8 160 82 5,0 7,4
IPE 180 18,8 180 91 5.3 8,0
IPE 200 22,4 200 100 5,6 8,5
IPE 220 26,2 220 110 5,9 9,2
IPE 240 30,7 240 120 6.2 9,8
IPE 270 36,1 270 135 6,6 10,2
IPE 300 42,2 300 150 7,1 10,7
IPE 330 49,1 330 160 7.5 11,5
IPE 360 57,1 360 170 8 12,7
IPE 400 66,3 400 180 8,6 13,6
IPE 450 79,1 450 190 9.4 14,6
IPE 500 90,7 500 200 10,2 16
IPE 550 106,0 550 210 11,2 17,2
IPE 600 124,4 600 220 12 19
Балка A36 i - размеры IPN
Арт. Масса (кг / м) Глубина (мм) Ширина (мм) Толщина стенки (мм) Толщина фланца (мм)
ИПН 80 5.9 80 42 3,9 5,9
ИПН 100 8,3 100 50 4,5 6,8
ИПН 120 11,1 120 58 5,1 7.7
ИПН 140 14,3 140 66 5,7 8,6
ИПН 160 17,9 160 74 6,3 9,5
ИПН 180 21,9 180 82 6.9 10,4
ИПН 200 26,2 200 90 7,5 11,3
ИПН 220 31,1 220 98 8,1 12,2
ИПН 240 36,2 240 106 8.7 13,1
ИПН 260 41,9 260 113 9,4 14,1
IPN280 47,9 280 119 10,1 15,2
ИПН 300 54,2 300 125 10.8 16,2
IPN320 61,0 320 131 11,5 17,3
ИПН 340 68,0 340 137 12,2 18,3
ИПН 360 76,1 360 143 13 19.5
ИПН 400 92,4 400 155 14,4 21,6
ИПН 450 115 450 170 16,2 24,3
ИПН 500 141 500 185 18 27
ИПН 550 166 550 200 19 30
ИПН 600 199 600 215 21.6 32,4f

Стальные балки ASTM A36, используемые в строительстве

Здание из стальной конструкции со стальными балками и другими секциями

Запрос на наш продукт

При обращении к нам просьба предоставить подробные требования.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
