Чем отличается УЗО от дифавтомата простыми словами

При сборке электрощита без помощи профессионала многие путают дифавтомат и УЗО. Давайте же разберемся чем они отличаются и что лучше выбрать для ваших целей. Амперкин уже рассказывал вам для чего нужен дифавтомат и для чего нужно УЗО в электрике, переходите по ссылкам чтобы подробнее узнать о предназначении этих устройств.

Напомним вкратце, что УЗО — устройство защитного отключения, предназначенное для автоматического отключения при утечке тока, вызванной неисправностью электропроводки или электроприборов, в то время как дифференциальный автомат — это низковольтное комбинированное электротехническое устройство, одновременно включающее в себе функции устройства защитного отключения (УЗО) и автоматического выключателя.

То есть простыми словами функции УЗО — это часть дифавтомата. Означает ли это, что все должны устанавливать только дифавтомат? Конечно, нет. Исходя из ваших целей и задач в проекте вы можете устанавливать эти устройства отдельно.

Отличия УЗО от дифавтомата

Давайте рассмотрим все отличия этих защитных аппаратов и в конце расскажем что же лучше подключать в электрощите: УЗО и автоматы по отдельности или дифавтомат?

Самое главное отличие – это функциональность. Мы уже отметили, что УЗО предназначено для предотвращения критических ситуаций вследствие утечек тока, а дифавтомат размыкает электроцепь при всех возможных нештатных ситуациях: короткое замыкание, утечка тока, уровень тока превышающий номинальное значение в несколько раз.
Внешне устройства практически идентичны и если вы не профессиональный электрик, то отличить их с первого взгляда будет проблематичным.

Схемы, нанесенные на торцевую часть приборов отличаются. На дифавтомате можно увидеть схему классического УЗО внутри которой заключена схема обмотки расцепителя.

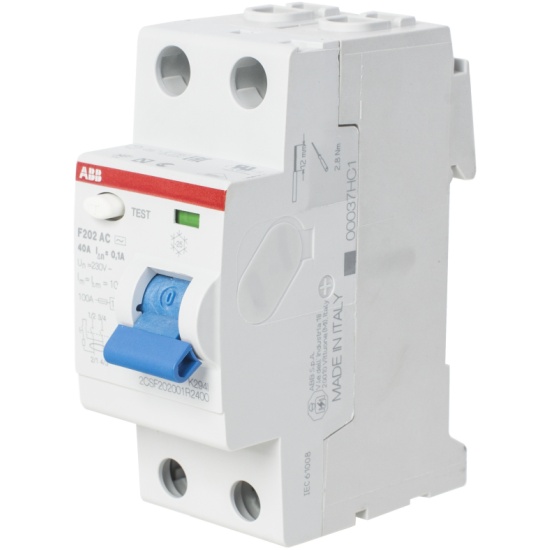

Маркировка номинального тока на устройствах также может отличаться. На лицевой части УЗО пишутся только числа, например «16 А», а на дифференциальном автомате указывается буква, обозначающая отключающую способность расцепителей. Про определение классов по буквам (B, C,D) мы подробно рассказывали в статье Как выбрать автоматический выключатель.
Оба типа приборов имеют кнопку «TEST» (проверка работоспособности модуля УЗО).

Установка этих устройств также не отличается по своей технологии. И там и там главным компонентом является дифференциальный трансформатор. Он состоит из трех катушек: первая и вторая подключаются в фазный и нулевой проводники, чтобы протекающие в них токи имели противоположное направление, а третья связана непосредственно или через усилитель с отключающим реле.

Что же лучше?

Действительно актуальный вопрос: «Что лучше подключить в электрощите: УЗО и автомат или дифференциальный автомат?». Давайте рассмотрим плюсы и минусы этих вариантов:

Место на DIN-рейке всегда ограничено. Схема УЗО + автомат занимают 3 модуля, в то время как дифавтомат всего 2. Сейчас в новых домах электропотребители всегда разделяются на несколько групп, а значит и УЗО+автомат должны быть для каждой группы. Т.о. при установке дифавтомата вы экономите достаточно много места в щитке.
Также в пользу установки дифавтомата следует выделить банальную простоту установки, ведь установить одно изделие легче и быстрее чем два.
Если же говорить о стоимости изделий, то чаще всего связка УЗО + автомат окажется дешевле, чем дифавтомат с одними и теми же параметрами.
Профессионалы устанавливающие отдельно УЗО и автомат говорят, что данный способ защитных аппаратов лучше, потому что при возникновении нештатной ситуации легче определить проблему ее возникновения.

С точки зрения надежности и УЗО и дифатоматы полностью идентичны, поэтому вы можете выбрать любое устройство исходя из персональных потребностей и возможностей. На сайте amperkin.ru представлен широкий ассортимент низковольтного оборудования. Амперкин — выбор профессионалов.

Что выбрать: УЗО+автомат или дифавтомат? | Публикации

Защита человека от поражения электрическим током является важнейшей задачей в организации электробезопасности. Она состоит из ряда мер, которые необходимо выполнять при организации электроснабжения жилых и офисных зданий. Одним из главных таких мероприятий является установка в электрощитах устройств защитного отключения. Сокращенно они пишутся УЗО, а в нормативных документах называются выключателями дифференциального тока (ВДТ). Данные устройства реагируют на утечку тока.

Простыми славами, под утечкой тока можно понимать не штатную аварийную ситуацию в электроустановке. Если повредилась изоляция и ток начал «утекать» в землю, если открытые токопроводящие части каким-либо образом попали на землю, если человек случайно коснулся токопроводящих частей и ток «потек» через его тело и так далее. Все это является не штатной работой электроустановки и несет в себе большую опасность как для человека, так и для его имущества. Вот именно поэтому необходимо устанавливать устройства защитного отключения в электрощитах.

Существуют два вида устройств защитного отключения — это ВДТ (выключатель дифференциального тока) и АВДТ (автоматический выключатель дифференциального тока). Как видите, разница между ними всего в одном слове, но оно значит очень много. Ниже рассмотрим более подробно каждое устройство защитного отключения.

ВДТ, он же в бытовом сленге УЗО, устроен таким образом, чтобы мог своевременно отключить участок цепи, в котором возникла утечка тока. Это все его функции. Вроде на первый взгляд мало, но зато им выполняется очень важное дело.

Таким устройством можно защищать одну или несколько групп потребителей. При использовании УЗО необходимо помнить одну очень важную вещь. Оно не имеет внутри встроенной защиты от сверхтоков. Участок цепи можно перегрузить током, на который не рассчитан кабель, или может произойти короткое замыкание. Вот на это ВДТ не среагирует и никогда не отключится. Токи перегрузки или короткого замыкания могут вывести из строя не только кабель и само защитное устройство, но и принести вред человеку. Поэтому только одни УЗО нельзя устанавливать в электрощитах. Их необходимо защищать с помощью обычных автоматических выключателей. То, что на его корпусе есть номинал в амперах указывает только на величину максимального тока, который могут коммутировать его контакты и все. Если на устройстве защитного отключения написано, например, 40А, то оно не сработает, когда протекаемый через него ток превысит 40А. В этом случае ВДТ будет просто греться и плавиться. Вот это обязательно необходимо знать, при разработке схемы или просто при установке УЗО в щиток. Очень редко, но встречаются схемы, где ВДТ установлены без защиты от сверхтоков, то есть неправильно. Поэтому будьте тут внимательнее.

АВДТ, он же в бытовом сленге дифавтомат, устроен таким образом, чтобы мог своевременно отключить участок цепи, в котором возникла утечка тока, перегрузка или короткое замыкание. Как видите, в данном устройстве защитного отключения присутствуют функции обычного автоматического выключателя. Это делает АВДТ универсальным, логически законченным и более удобным в эксплуатации устройством. То есть, для защиты одной группы потребителей можно установить один дифавтомат вместо пары УЗО с автоматическим выключателем.

Появление дифавтоматов, на первый взгляд, упростило задачу в разработке схемы электрощита. Можно же установить на все группы потребителей одни АВДТ. Так все будет надежно защищено и займет не так много места. Но, помимо плюсов у них есть и минусы. Самым главным минусом для нашего обывателя является их стоимость. Если собирать щит только на одних дифавтоматах, то он будет очень дорогой. Поэтому обычные УЗО пользуются лучшим спросом в отличии от АВДТ.

Их отличие в названии только в одном слове как раз и указывает на возможность защиты данных устройств от сверхтоков. Простой ВДТ ее не имеет, а АВДТ уже имеет. Слово «автоматический» на это и указывает. Наличие таких устройств защитного отключения позволяет разрабатывать более гибкие схемы электрощитов, которые будут удовлетворять всем современным нормам электробезопасности.

Теперь перейдем к дилемме «УЗО+автомат или дифавтомат?».

Современные нормативные документы по электробезопасности требуют выполнять определенные меры для защиты человека и его имущества от опасного действия электрического тока. Только следуя всем пунктам можно этого добиться. Самым важным является жизнь человека. Поэтому, в первую очередь, необходимо организовать ее защиту от поражения электрическим током. Для этих целей выполняют разные меры, одной из которых является установка в электрощите устройства защитного отключения (УЗО). Дальше по важности идет сохранность имущества человека. Для этого все кабели защищают от перегрузки и от действия токов короткого замыкания с помощью автоматических выключателей. Казалось бы, что тут все просто и только необходимо на все группы розеток установить в электрощите УЗО и автоматы. Но, существует и другое защитное устройство, которое может выполнять все эти функции. Это автоматический выключатель дифференциального тока (АВДТ).В быту очень широко прижилось его название как дифавтомат. Итак, теперь у нас возник вопрос, что лучше выбрать УЗО с автоматом или дифавтомат? Давайте вместе попробуем разобраться и найти ответ на него.

Дальше я сравню оба варианта по разным критериям:

Занимаемое место в электрощите. Пара УЗО и автоматический выключатель занимают три модуля, а дифавтомат два. Если нужно защитить два кабеля, то две пары УЗО+автомат займут шесть модулей, а два дифавтомата всего четыре. Получается, что установка в щите АВДТ позволяет экономить место. Но, очень часто для уменьшения бюджета щитка к одному устройству защитного отключения подключают несколько автоматов. Например, если к УЗО подключить три автоматических выключателя, то они вместе займут пять модулей. Тогда получится, что для защиты трех кабелей необходимо пять модулей, а если ставить дифавтоматы, то нужно будет уже шесть модулей. Поэтому тут вопрос выигрыша места в щитке спорный.
Схема подключения. дифавтомат подключается очень просто. На его входные контакты необходимо подать фазу и ноль. Дальше фазный и нулевой рабочий проводники от нагрузки нужно подключить к его выходным контактам. Пара УЗО+автомат в сложности схемы подключения немного проигрывают. Тут нужно делать дополнительную перемычку, чтобы фазу подать с автомата на УЗО. Если к устройству защитного отключения планируется подключать несколько групповых автоматических выключателей, то здесь уже необходимо устанавливать дополнительную нулевую шину. Хотя можно отказаться от ее использования путем установки двухполюсных автоматических выключателей. К такому автомату нужно будет подключать сразу фазу и рабочий ноль. На рисунке ниже наглядно показаны разные варианты схем подключения данных устройств.
Удобство в эксплуатации и наглядном понимании схемы щитка. Для пользователя электрощитом однозначно будет удобнее схема на дифавтоматах. В ней на каждую группу розеток стоит свой АВДТ. Думать много тут не нужно и, открыв крышку щитка, будет все понятно даже домохозяйке. Вот схема на УЗО с автоматическими выключателями читается пользователем намного сложнее. Хорошо, когда УЗО и его автомат стоят рядом и интуитивно можно сообразить, что это одна пара, которая отвечает за конкретную группу розеток. Но, если к одному УЗО будет подключено несколько автоматов, то читаемость схемы щитка сильно падает, особенно, когда они стоят в разных местах или даже на разных дин-рейках.

4. Стоимость комплектующих. Если взять пару УЗО с автоматическим выключателем и дифавтомат с одинаковыми характеристиками, то первые будут намного дешевле чем АВДТ. дифавтомат стоит где-то в 1,5-1,8 раза дороже, чем стоят вместе УЗО и автоматический выключатель. Это обусловлено тем, АВДТ более сложное устройство. Умные инженера смогли в одном корпусе размером два модуля уместить функции двух совершенно разных устройств, которые вместе занимают три модуля. За это придется доплатить.

5. Поиск не исправности. Это, пожалуй, самый интересный критерий, по которому можно сравнить оба варианта. С парой УЗО+автомат все просто. Если сработал автоматический выключатель, то значит, что произошло, либо короткое замыкание, либо перегрузка. Если сработало УЗО, то где-то появилась утечка тока. Это очень сильно облегчает поиски неисправности. С дифавтоматами дело обстоит немного по-другому. Если он сработал, то будет неизвестно по какой причине. Это сильно затрудняет поиск неисправности и на это может потребоваться много времени. Скорее всего придется приглашать на выручку электрика. Правда, если брать АВДТ из более дорогих и профессиональных серий, то в них предусмотрена встроенная индикация, по которой можно определить характер неисправности. Например, у производителя АВВ серии DS201 все дифавтомат имеют специальные флажки голубого цвета в рукоятке управления. Если произошла утечка, то вместе с отключающейся ручкой выпадает этот сигнальный флажок. Если он не появился, то соответственно, где-то в цепи произошло короткое замыкание или просто вы перегрузили защитное устройство.

Это все различия, на которые стоит обращать внимание в вопросе выбора пары УЗО с автоматическим выключателем или дифавтомата. Только хорошо проанализировав их и взвесив все «За» и «Против» можно смело идти в магазин.

Источник: Компания «Уралэнерго».

Крупный план. машина. узо. также видна часть предохранителей и реле. Фото автора ©sir2701 319119014

Поддержите Украину своим пожертвованием

Изображения

ВидеоРедакционное видеоМузыка и звуковые эффекты

Инструменты

Предприятие

Цены

Все изображения

ВойтиРегистрация 90 Чтобы скачать0020

Уже есть учетная запись? Войти

Я согласен с Соглашением о членстве Получать новости и специальные предложения

Крупный план. машина. узо. часть предохранителей и реле также видна. Серия: Минск. Беларусь. 19 января 2019 г. Щит в стене дома. неправильное подключение, автоматическая раздача, запутались провода. приведет к короткому замыканию и возгоранию электропроводки большого щитового помещения. у него много проводов. мастер подключает интернет. также организует управление умным домом. Мастер настраивает управление умным домом через компьютер. в его руках ноутбук. Фоновый щит с автоматикой и реле. много проводовНабор головок для ремонта автомобиля. храповик на деревянном синем фоне. храповик крупным планом.Минск. Беларусь. 19 января, 2019. Щит в стене дома. неправильное подключение, автоматическая раздача, запутались провода. приведет к короткому замыканию и возгоранию электропроводки Минска. Беларусь. 19 января 2019 г. Щит в стене дома. неправильное подключение, автоматическая раздача, запутались провода. приведет к короткому замыканию и возгоранию электропроводки Белая стена. ремонт, строительство, электричество и домашняя концепция — крупный план человека в перчатках, устанавливающего новую розетку с двигателем внутреннего сгорания.

Капот открыт, аккумулятор обслуживается. Зарядка современного электромобиля на улице, за которой будущее АвтоМинска. Беларусь. 19 января, 2019. Щит в стене дома. неправильное подключение, автоматическая раздача, запутались провода. приведет к короткому замыканию и возгоранию электропроводки3 коробки красного цвета. Настенный. Из них торчат провода разного цвета. у одного есть розетка. Зеленый, белый, синий. Close-up3 коробки красного цвета. Настенный. Из них торчат провода разного цвета. у одного есть розетка. Зеленый, белый, синий. Крупный планМастер устанавливает газовую катушку, которая весит на стене. Передняя панель открыта. Вывоз мусора, уборка, продувка. Крупный план. Большая комната со щитом. у него много проводов. мастер подключает интернет. также организует управление умным домом.

Подробнее

Информация об использовании

Вы можете использовать эту бесплатную фотографию «Крупный план. Машина. Узо. Также видны части предохранителей и реле.» для личных и коммерческих целей в соответствии со Стандартной или Расширенной лицензией.

Стандартная лицензия распространяется на большинство вариантов использования, включая рекламу, дизайн пользовательского интерфейса и упаковку продуктов, и позволяет издавать до 500 000 печатных копий. Расширенная лицензия разрешает все варианты использования в рамках Стандартной лицензии с неограниченными правами печати и позволяет вам использовать загруженные стоковые изображения для продажи товаров, перепродажи продукта или бесплатного распространения.

Вы можете купить эту фотографию и скачать ее в высоком разрешении до 5324×3550. Дата загрузки: 13 ноября 2019 г.

DepositPhotos

Язык

Информация

Часто задаваемые вопросы
Все документы

Доступны на
. Журнал

Контакты и поддержка

+49-800-000-42-21
Связаться с нами
Depositphotos Отзывы

Вы используете устаревший браузер. Чтобы работать в Интернете быстрее и безопаснее, бесплатно обновитесь сегодня.

Причины срабатывания автомата узо и почему выходят из строя но бояре, насосы

Принцип действия и работа УЗО
Мотивационные растения УЗО. Опасный для организма человека электрический ток
Выбор УЗО в зависимости от токов утечки
Причины утечки тока
Типы и УЗО; визуальное и техническое обозначение
Форумы RCD
срабатывание УЗО, причины первичных и вторичных
Основные типы подключения УЗО
Одно охранное устройство и несколько автоматических выключателей
Основные виды неправильного подключения УЗО, смещения нуля защитного проводника и

Преобразователь ваты в ампер, онлайн калькулятор

Первичная защита организма человека от действия опасных напряжений и токов в бытовых электрических сетях и установка защитных устройств. Кроме того, УЗО используется для защиты электроприборов от аварийных режимов работы в сетях бытового электроснабжения и постоянного и переменного синусоидального тока. Но срабатывает очень часто, и отечественных потребителей интересует, почему отключено УЗО на УЗО или постоянно включено.

Принцип действия и работа УЗО

Рис.1 Рабочие места УЗО

Сумма токов, входящих в секцию, должна равняться токам, которые идут. Это основной принцип работы данного агрегата отбойного молотка. Причина срабатывания УЗО в источнике питания — это то, что токи, которые идут от участка электрической сети, не равны токам, которые входят в эту сеть. Эта разница является величиной тока утечки или дифференциального тока. Векторная сумма токов в фазных проводах ( I1 ) Должен быть равен току в нейтральном проводнике ( I2 ). Они одинаковы по размеру, но направлены в разные стороны и поэтому компенсируют друг друга, а ЭДС (электродвижущая сила) отсутствует. Если эти токи не равны, значит, разница между ними и есть ток утечки. Он в свою очередь создает ЭДС а она в свою очередь через соленоид воздействует на запорный механизм и УЗО отключается.

Мотивационные растения УЗО. Опасный для организма человека электрический ток

На Рис.1 Нормальный режим I 1 = I 2. При прикосновении человека к оголенным проводам возникает дифференциальный ток I∆n . Если вычислить ток, который пройдет через человека, то получится I = 230/ R _нет , А, где 230 Ток от бытовой электросети, R _нет — сопротивление человека . Хотя у каждого человека эта характеристика индивидуальна, но принято считать около 1 кОм (1000 Ом). В итоге получаем 230/1000 = 23 мА. Следует отметить, что порог чувствительности у человека начинается с 0,6 – 1,5 мА. При этом ток раздражения у человека ощутим. При силе тока в 10 – 15 мА у человека возникает мышечный спазм, и этот ток называют неотпускающим. В этом случае человек не может самостоятельно освободить оголенный провод, если он его взял. в настоящее время 90 – 100 мА возникает фибрилляционный ток. При таком токе сердечная мышца хаотично сокращается и через несколько секунд переходит в остановку сердца. Безопасным для человека считается ток 2 мА при его прохождении более 10 с, а если более 120 с, то безопасным током 6 мА. Эти токи, а также время отключения необходимо иметь в виду при выборе УЗО, чтобы понимать, что будет с вами, если вы попадете под опасное напряжение. По этим причинам помните, если обогреватель отключен УЗО, это избавит вас от минимума дискомфорта.

Выбор УЗО в зависимости от токов утечки

по СП31-110-2003 п.А.4.15 , при питании санузла от отдельной линии необходимо предусмотреть УЗО 10 мА, если линия общая с кухня и коридор, необходимо установить УЗО на ток до 30 мА. Для обычных бытовых линий электропередач (розетки, освещение) защитное устройство выбирают на максимальный ток 30 мА ( ПУЭ п. 7.1.79.). УЗО на дифференциальные токи 100 и 500 мА как видно выше, не защищают тело человека от опасного напряжения, а основное назначение это противопожарная защита. При установке автоматического выключателя нужно понимать, что он не защищает от длительных перегрузок, максимальных токов или высоких напряжений. По этим причинам эта установка должна быть в сочетании с автоматическим выключателем с электромагнитным и тепловым расцепителем, а для защиты от перенапряжения должны быть установлены реле или ограничители перенапряжения (устройство защиты от перенапряжения). По этим причинам, если ТЕРМЭКС отключает УЗО, и автомат не работает, то причина выхода из строя — ток утечки.

Если УЗО отключается одновременно с автоматическим выключателем, причиной неисправности могут быть как дифференциальные токи, так и максимальные токи, возникающие при КЗ.

Причины возникновения тока утечки

Вы должны хорошо понимать, что наличие тока утечки — это аварийный режим или неисправность в электрических сетях бытового назначения или неисправности в работе электроприборов. Причины этого течения достаточно распространены. Основными причинами утечки тока являются прикосновение человека к оголенным проводам, его протекание через деформированную изоляцию кабеля или через токопроводящий элемент. Например, причиной срабатывания УЗО в водонагревателе может быть ток утечки через воду. Изоляция кабеля испортилась, влага проникла в оголенный провод и по нему пошел ток. току как раз не хватает для того, что бы разница входящего и выходящего токов равнялась 0 (нулю) и защита отключала аварийную секцию. Если это водонагреватель ТЕРМЭКС, отключилось УЗО прибора.Вода это тоже может быть причиной того,Почему отключилось УЗО при перекачке насоса различных жидкостей.

Типы и УЗО; визуально-техническое обозначение

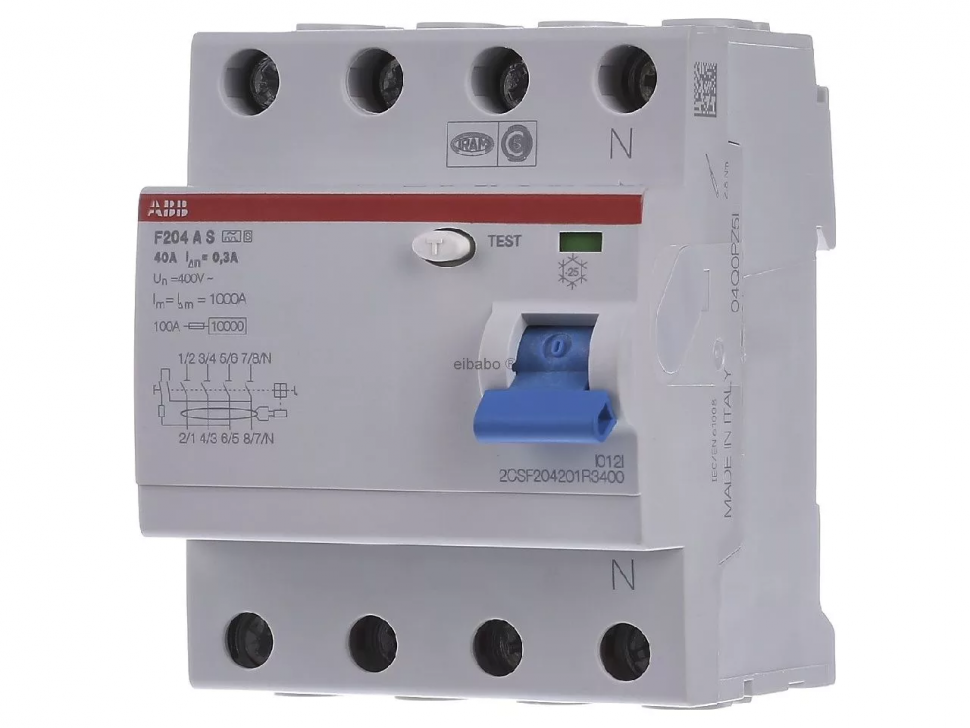

рис. 2 Внешний вид и обозначение защитных устройств

Форум УЗО

Бытовое напряжение и сеть 220/380 В.
По количеству полюсов. При однофазной нагрузке в электросети УЗО необходимо устанавливать двухполюсным, при трехфазной нагрузке — четырехполюсным.
Номинальный рабочий ток. Значение номинального (рабочего) тока УЗО такое же, как и для автоматических выключателей, это 16, 25, 32, 40, 63, 80 А.

Остаточный ток (ток утечки), на величину которого ориентируется устройство УЗО 10, 30, 100, 300, 500 мА.

По виду тока утечки, который в свою очередь подразделяется на:

Ток электрический переменный пульсирующий синусоидальный и. Тип УЗО на ток « AS». Пульсация тока присутствует в регулируемых Лампах, стиральных машинах, в которых регулируется скорость вращения.
Электрический импульс переменного и постоянного тока, типа УЗО « А». Этот вид защитных устройств рекомендуется использовать там, где есть бытовая электроника, микроволновая печь, компьютер, телевизор и т.п..
Постоянные электрические и переменного тока типа УЗО «АТ». Этот тип защитных устройств обычно устанавливают там, где есть выпрямленный ток. В бытовых электрических сетях этот тип не используется.
Для селективности, которая будет соблюдаться при установке 2-х и более защитных устройств в бытовых сетях и электросети, применяется УЗО с выдержкой времени срабатывания, УЗО типа «S». Этот тип УЗО используется в сетях, где используется АВР (автоматический ввод резерва), и тип « G », в той же сети, но имеет меньшее время экспозиции.

срабатывание УЗО, причины первичных и вторичных

Наиболее частые причины срабатывания УЗО в котле или водонагревателе Электролюкс, это недобросовестный производитель или различного рода неполадки в электросети. Если отключилось УЗО на водонагревателе , нужно снова включить его. Если прибор работает и не отключает УЗО, значит, имело место короткое замыкание по току утечки. Далее нужно воспользоваться кнопкой «Тест». Имитирует аварийный режим.

Необходимо отключить автоматическое включение в сеть вместе с УЗО и определить, почему отключено УЗО. При этом отключаем нулевой проводник. После того, как они отсоединились, включаем УЗО. Если он не выключен, значит, нажмите на кнопку «Тест». Если после нажатия «Тест» УЗО сработало, значит, оно исправно. Следует отметить, что тестовую работоспособность УЗО следует проверять не реже 1 раза в месяц нажатием кнопки «Тест».
Если при подключении УЗО работает без нагрузки, означает, что оно вышло из строя или в месте его установки имеются токи утечки. Если это правильно, то надо понять, почему срабатывает УЗО без нагрузки. При этом, если у него несколько машин, то все они сразу отключаются. затем определяем, зачем выключать УЗО, и по очереди включать автоматические выключатели и определять аварийный участок электрической сети.

Основные типы подключения УЗО

рис. 3. Одно УЗО и один потребитель

Подключить УЗО может любой электрик, имеющий не менее 3 разряда электрика. Схема подключения написана на самом устройстве, и в этом нет ничего сложного. Единственное, что следует сделать перед установкой, это учесть нюансы при включении сети и выбрать нужное количество выключаемых машин на одно УЗО. Можно установить одно охранное устройство на всю квартиру в панель пола, если кондоминиум, как показано на рис.3. Его можно установить отдельно на сетевую розетку и освещение, если у вас достаточно места для установки. Подойдет для квартиры. При установке и выборе УЗО следует учитывать номинальный (рабочий) ток, который должен быть на одну ступень выше номинального тока автомата, идущего после защитного устройства. Например, если машина на 25 А, то перед ней необходимо установить УЗО рабочего тока на 32 А и т. д. Если это частный дом, то лучше учесть следующие пункты, одно УЗО и один автомат, если машина немного.

Одно защитное устройство и несколько автоматических выключателей

рис. 4 Подключ схемы УЗО

Если в одном, например, доме стоит много автоматов (один автомат = одна комната, = один прибор), то в этом случае размеры электрощита могут быть огромными. По этим причинам лучше комплектовать распределительный щит так, чтобы под одно УЗО установить несколько автоматов, но не более 5. В этом случае необходимо правильно рассчитать номинальный ток защитного устройства относительно выхлопных автоматов так, чтобы их сумма не превышала устройства защиты от тока срабатывания. Например, для вытяжных автоматов ВА1 16 А, ВА2 16 А, ВА3 32 А, сумма 16+16+32=А. Значит УЗО должно быть на номинальный ток не менее 64 А, и зная оптимальный диапазон номинальных токов вариант устройства номинальный ток выключателя на 63 А.

Как показано на рисунке. 4 ничего сложного, когда нет подключения, но в некоторых случаях будет интересно узнать, почему срабатывает УЗО на водонагревателе Аристон, если домашняя сеть и предохранительные устройства исправны и . При срабатывании УЗО причины могут быть в его неправильном подключении.

Основные виды неправильного подключения УЗО, смещения нуля защитного проводника и

Невозможность подключения нейтрали ( N ) и фазный провод, пропущенный через УЗО, остальные нулевой и фазный проводники после УЗО.
