Отличие автомата от УЗО
Опубликовано:
Содержание
- Чем отличается УЗО от автомата
- Автоматический выключатель
- Устройство защитного отключения и его работа
- Как правильно подключить УЗО и автомат
Чем отличается УЗО от автомата
Как говорилось выше у этих устройств разные функции, похожи они только по типу крепления и по внешнему виду.
Чем отличается УЗО от автоматаАвтоматический выключатель
Основа работы автоматического выключателя — это создание защиты электропроводки от повреждений при коротком замыкании и длительной перегрузке по току. Без автомата электропроводку нужно было бы менять очень часто, потому что токи короткого замыкания расплавили бы провода, а токи перегрузки сожгли бы всю изоляцию проводов.
В составе автомата имеется электромагнитная защита от высоких токов короткого замыкания.
Она представляет собой электромагнитную катушку с сердечником.
В момент короткого замыкания катушка создает электромагнитное поле и намагничивает сердечник, что заставляет его толкать защелку спускового механизма и автомат отключается. Если возникли токи перегрузки, то нагреваясь и изгибаясь, биметаллические пластины, двигают рычаги и заставляют спусковой механизм сработать.
Автоматический выключатель АВВВремя отключения защиты от перегрузки прямо зависит от силы тока перегрузки. В корпусе автомата имеется также дугогасительная камера, которая предназначена для гашения искры и увеличивает срок службы контактов.
Устройство защитного отключения и его работа
Отличие УЗО от автоматического выключателя состоит в том, что имеет функцию защиты от тока утечки, автомат такую защиту не имеет. УЗО в своем составе содержит дифференциальный трансформатор, который определяет разницу тока фазового и нейтрального провода при утечке тока.
Эти токи усиленные вторичной обмоткой дифференциального трансформатора поступают на поляризованное реле, связанное со спусковым механизмом, которое отключает защиту.
Таким образом, устройство УЗО имеет защиту от токов утечки.
Токи утечки могут возникнуть при пробое изоляции провода на корпус электробытовых приборов и касании его человеком. В этом случае этот вид защиты спасает жизнь человека. Работа УЗО основана на определении разности фазного и нулевого тока, поэтому оно имеет две клеммы для подключения фазы и нуля, еще две клеммы выхода фазы и нуля для подключения нагрузки.
То есть, это устройство двухполюсное для однофазной сети, а для трехфазной сети — четырехполюсное. Также УЗО отличается от простого автомата тем, что имеет кнопку тестирования для проверки работоспособности. Автомат же для однофазной сети имеет однополюсный модуль, а для трехфазной сети четырехполюсный.

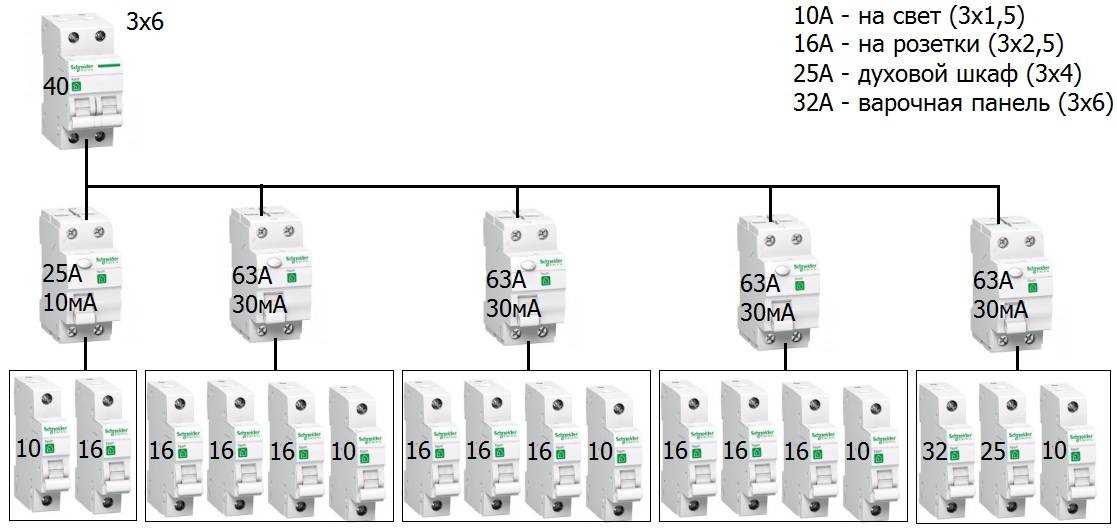

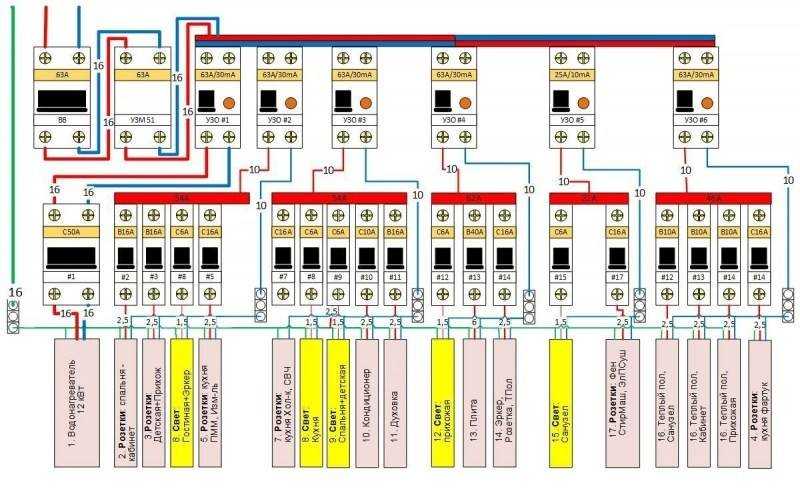

Как правильно подключить УЗО и автомат
В УЗО не предусмотрена защита от короткого замыкания, как и от перегрузки, поэтому чтобы устройство защиты не вышло из строя, перед УЗО нужно ставить автомат с номинальным током ниже номинального тока УЗО на один — два порядка.
Пример — как подобрать УЗО и автомат – если стоит автомат на 50 А, тогда нужно ставить УЗО на 63 А. Таким образом, мы решили вопрос, что устанавливать, автомат перед УЗО или после. Ответ ясен, автомат ставится перед УЗО, чтобы обезопасить его, вовремя обесточить и сохранить устройство.
Помогла вам статья?
ПЗВ чи ДІФ автомат, як вибрати?
У більшості випадків люди не замислюються над тим, що стоїть у них у квартирі: пзв чи дифавтомат. Зовні ці два пристрої виглядають дуже схоже, та й розібратися в розшифровці термінів можливо відразу непросто для людини, не зануреної в тему електрики.
Для того, щоб Ви могли зробити свій вибір усвідомлено і повністю зрозуміти, що Вам потрібно купити. Тобто що представляють собою обидва дані пристрої (чим відрізняється ПЗВ від дифавтомата), ми підготували невеликий лікнеп.
Пристрій захисного відключення
Для початку розберемо пристрій захисного відключення, принцип якого полягає в наступному.
ПЗВ призначено для того, щоб визначати в мережі наявність появи диференціального струму — простими словами, струму витоку.
Система ПЗВ складається з трьох основних складових: струму, що йде, і струму, що приходить, і контролю їх рівності. Якщо до пристрою приходить менше струму, ніж через нього пішло, це означає, що десь він витікає. Відповідно, в цьому випадку не виникає рівності між струмом, що йде і приходить, і відбувається відключення подачі електроенергії.
Таким чином, ПЗВ — це рішення, що дозволяє захистити людей від ураження струмом у разі витоку. Пристрій має сенс купити, коли в квартирі є можливість пошкодження проводки або інших причин, що призводять до витоків.
Важливо так само розуміти небезпеку малих пробоїв — навіть відносно невисока напруга може мати серйозні наслідки, так як вражаючим фактором є сила струму — при дії вище 0.04 ампер людина вже не може самостійно відірватися від елемента, що вражає, через спазм м’язів.
Диференціальний автомат
Більш універсальним пристроєм є диференціальний автоматичний вимикач, принцип роботи якого включає і контроль витоків струму, і контроль коротких замикань і перевантажень.
Насамперед дифавтомат реалізує ті самі завдання, що й ПЗВ. Він так само контролює баланс струмів, що відходять і приходять, і спрацьовує у випадку, якщо не дотримується даний баланс. Однак, крім моніторингу витоків, у дифавтоматі є другий автомат, спрямований вже на відключення у разі навантаження мережі.
Відмінності ПЗВ від диференціального автомата
Тепер давайте розберемо конкретніше, у чому полягають основні відмінності обох систем контролю струму, та яке краще купити саме Вам. Для початку розглянемо переваги, які має диференціальний автоматичний вимикач:
- Універсальність — диференціальний автомат є більш універсальним пристроєм, ніж ПЗВ, тому що він легший в установці і може замінити собою систему «ПЗВ + автомат» , коли встановлюється два вимикачі відразу, кожен з яких виконує лише одну функцію.
- Розмір і складність монтажу – внаслідок поєднання в собі функцій контролю витоків та автоматичного відключення, диф автомат є компактнішим пристроєм , який займає мало місця в електрощітці, а також вимагає меншої кваліфікації електрика для правильної та безпечної установки.
Його може купити навіть проста домогосподарка. - Зручність при використанні — дифавтомат має інтерфейс яким зручніше користуватися, ніж у пзв, підключення якого зазвичай включає зв’язку з автоматичним вимикачем. При цьому, якщо електромережа досить складна, може виникнути ситуація, при якій відразу незрозуміло, до чого саме підключені обидва ці пристрої, і як вони пов’язані.
Його може купити навіть проста домогосподарка.Таким чином, може здатися, що у всіх відносинах краще диф автомат: принцип роботи зрозуміліший, підключення простіше і швидше, експлуатація простіша, та й у щитку він займає не так багато простору. Проте, якби все було так однозначно, люди давно б перейшли лише на дифавтомати, як на сучасніше рішення, яке можна купити. Але й у ПЗВ є ряд переваг:
- Вартість — навіть пзв + автомат трифазовий (призначений для підключення до вимогливих пристроїв, таким як водонагрівачі, двигуни і т.д) коштує в 1.5-2 рази дешевше за один дифавтомат , оскільки він є більш комплексним і сучасним пристроєм.
- Визначення несправностей – це найважливіший чинник, на який спираються люди, які вирішують купити собі саме ПЗВ. Давайте розглянемо докладніше.
Як вже було згадано на початку статті, основна відмінність у функціях пристроїв полягає в тому, що дифавтомат реагує відразу як на перевантаження, так і на витікання, тоді як ПЗВ реагує тільки на витікання. З цього, при спрацьовуванні пари «ПЗВ + автомат» видно, що саме відключилося, і тому можна легко зробити висновок про природу проблеми.
А ось у разі спрацьовування дифавтомата незрозуміло, що саме сталося, і електрику слід проводити додатковий огляд та аналіз.
Зовні пристрої мають такі відмінності:
- Номінальний струм. На корпусі ПЗВ струм, на який він розрахований, пишеться у форматі простої вказівки числа ампер. Тобто буде вказано, наприклад, «16А». У дифавтомата ж маркування дещо інше — у ньому номінальний струм вказаний як «А16», «В16» або «С16», де перша літера — це характеристика розчіплювача.
- Електрична схема. Схема, вказана на пристрої теж трохи відрізняється — диференціал обов’язково в конструкції буде вказано розчеплювач.
- Абревіатура. Що таке ПЗВ? Його коректна технічна назва – диференціальний вимикач, відповідно на корпусі буде вказана абревіатура «ВД». Коректна назва дифавтомат звучить як «автоматичний вимикач диференціального струму», на пристрої будуть вказані літери «АВДС».
Підкреслимо, що диференціальний вимикач і автоматичний вимикач диференціального струму – це різні речі. Тому уважно дивіться на маркування перед тим, як купити пристрій.
Що вибрати – дифавтомат чи ПЗВ?
На підставі вищеописаних даних, ви можете самі визначити, що буде сприятливішим варіантом для установки — узо або диф автомат. Як правило, основним фактором вибору є сфера застосування пристрою.
Область застосування
Для використання у звичайній житловій квартирі, зручніше буде купити диф автомат: підключення його простіше і він займає менше місця.
Крім цього, необізнаній людині буде набагато простіше розібратися в даних, отриманих з неї, ніж вникати у підключення між ПЗВ та автоматом.
У разі створення електромережі у великій будівлі, наприклад у котеджі або технічному будівництві з великою кількістю складних електроприладів, раціональнішим рішенням буде купити ПЗВ автомат, для чого потрібен також автомат-вимикач (а краще кілька).
