Как подключить автоматический выключатель в щитке?
- Статья
- Видео
Процесс монтажа автоматов в электрощите довольно простой и не занимает много времени. Единственная проблема – все сделать правильно, ведь во время подсоединения проводов многие электрики-новички допускают небольшие ошибки, которые за короткий промежуток времени могут вывести аппарат из строя. В этой статье мы рассмотрим, как выполнить подключение автоматического выключателя своими руками, предоставив правила монтажа, основные ошибки и схемы.
- Типичные ошибки при монтаже
- Основной процесс
- Схемы подключения
Типичные ошибки при монтаже
Наиболее часто при монтаже электропроводки, а в частности подключении автомата, допускаются следующие ошибки:
- Питающий провод заводится снизу. Несмотря на то, что правилами ПУЭ такой вариант электромонтажа не запрещен, мы все же не рекомендуем осуществлять подключение автоматического выключателя снизу, тем более что даже на передней панели корпуса указана схема, на которой место установки неподвижного контакта – сверху (как показано на фото ниже).
- Контакты слишком сильно зажимаются фиксирующим винтом. Не нужно этого допускать, ведь в результате Вы можете не только повредить жилу кабеля, но и деформировать корпус изделия.
- Проводники неправильно соединяются. Обязательное условие – фазу нужно подключить под фазой, ноль под нулем (если используется двухполюсный выключатель). Сразу же рекомендуем ознакомиться с материалом: цветовая маркировка проводов.
- Вместо одного двухполюсного автомата используются два однополюсных. Это категорически запрещено, т.к. фаза и ноль должны разъединяться одновременно.
- При фиксации жилы в посадочное место попадает изоляция. Обязательно зачищайте провод настолько, насколько требует паспорт модели. Если вы придавите винтом изоляцию, контакт проводника ослабнет, вследствие чего будет происходить нагревание жилы и дальнейшие неблагоприятные последствия. Для данного мероприятия рекомендуем использовать специальный инструмент для снятия изоляции.
- Неправильно осуществляется выбор автоматического выключателя, в частности изделие не способно выдержать поступаемые нагрузки. В этом случае для начала необходимо правильно рассчитать сечение кабеля и согласно расчетным характеристикам выбрать подходящую модель.
- При расчете подходящего автоматического выключателя значение округляется в большую сторону. К примеру, Вы посчитали, что токовая нагрузка на изделие составляет 19 Ампер. По простейшей логики электрики-новички идут в магазин и приобретают для подключения аппарат ближайшего значения — на 20 Ампер. Это огромная ошибка, т.к. рассчитанное значение является номинальным, и получается, что срабатывание защиты будет осуществляться при небольшой перегрузке проводки. Лучше приобретать выключатель с показателем в 16 Ампер, так электропроводка прослужит дольше.
В этом случае для начала необходимо правильно рассчитать сечение кабеля и согласно расчетным характеристикам выбрать подходящую модель.Еще один важный момент, на тему которого ведется множество дискуссий — можно ли подключить автомат перед счетчиком электроэнергии или делается это только после него? Ответ — можно, и даже нужно, главное купить специальный бокс, который пломбируется представителями энергосбыта. Установка вводного автомата перед электросчетчиком позволит производить безопасную замену устройства контроля электричества как в частном доме, так и квартире.
Вот, собственно, и есть правила установки и подключения электрического автомата своими руками. Теперь перейдем к основной теме статьи.
Основной процесс
Итак, в исходном положении у нас есть электрический щит, в котором будет устанавливаться изделия, а также все провода (вводные и исходящие к потребителям).
Рассмотрим инструкцию для чайников на примере подключения двухполюсного автоматического выключателя в щитке:
- Первым делом необходимо отключить электроэнергию и проверить ее наличие с помощью мультиметра либо индикаторной отвертки. Инструкцию по использованию мультиметра мы предоставляли читателям!
- Автомат устанавливается на специальную посадочную DIN-рейку и защелкивается фиксатором. Можно обойтись и без дин рейки, но это менее удобно.
- Жилы водных и исходящих проводников зачищаются на 8-10 мм.
- В два верхних зажима нужно подключить вводной ноль и фазу (не забываем про рекомендации, указанные выше).
- Соответственно в два нижних отверстия фиксируются исходящие ноль и фаза (те, которые идут к электроприборам, розетками и выключателям).
- После этого место соединения проводов необходимо проверить вручную на надежность. Для этого нужно аккуратно взять проводник и пошевелить в разные стороны. Если жила останется на месте, значит подключение надежное, в противном случае обязательно подтяните винтик еще.
- После всех электромонтажных робот подается напряжение в сеть и проверяется работоспособность изделия.
Вот и вся инструкция по подключению автоматического выключателя в однофазной цепи. Как Вы видите, ничего сложного нет, просто необходимо быть внимательным. Также рекомендуем ознакомиться с видео уроком, в котором процесс подсоединения рассмотрен более подробно:
Наглядная видео инструкция
Установка некачественного однополюсного автомата
youtube.com/embed/6yt6Quh6grE» allowfullscreen=»allowfullscreen»> Схемы подключения

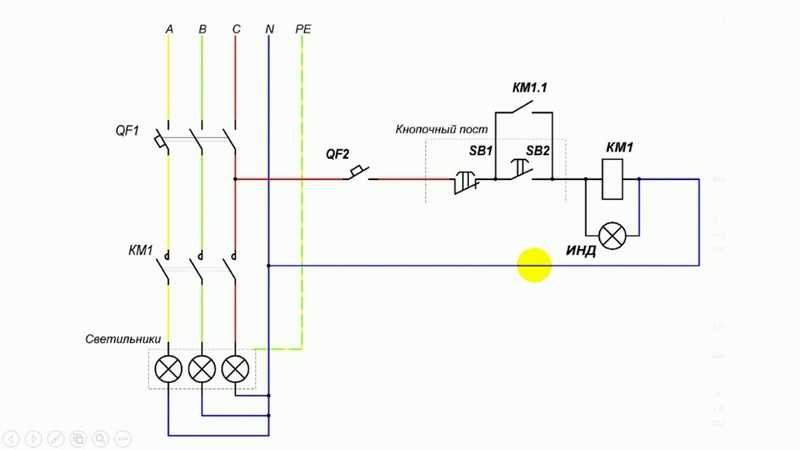

Также рекомендуем ознакомиться со схемами монтажа автоматического выключателя:
На видео более подробно рассмотрены схемы подключения однополюсного, двухполюсного, трехполюсного и четырехполюсного автомата:
Обзор схем
Вот и все, что хотелось рассказать Вам по поводу данного вопроса. Надеемся, что теперь вы полностью узнали, как самому выполнить подключение автоматического выключателя к сети и каких ошибок не следует допускать.
Похожие материалы:
- Причины срабатывания автомата
- Почему срабатывает УЗО
- Как собрать распределительный щит
Наглядная видео инструкция
Установка некачественного однополюсного автомата
Обзор схем
Опубликовано 12.08.2014 Обновлено 04.11.2017 Пользователем Александр (администратор)
Схема подключения автоматического выключателя
Приветствую вас, уважаемые читатели сайта elektrik-sam.info.
В продолжение серии публикаций по автоматическим выключателям очередная статья цикла — схема подключения автоматического выключателя.
Напомню, что цикл статей входит в курс Автоматические выключатели, УЗО, дифавтоматы — подробное руководство.
Мы уже подробно изучили конструкцию и основные технические характеристики автоматов, давайте рассмотрим схемы их подключения.
В зависимости от количества коммутируемых полюсов (или иначе модулей), автоматы подразделяются на одно-, двух-, трех-, четырехполюсные (три фазы и ноль).
В случае возникновения аварийной ситуации все полюса автоматического выключателя отключаются одновременно.
Один полюс — это часть автомата, в которую входит две винтовые клеммы для присоединения проводов (со стороны питания и со стороны нагрузки). Ширина однополюсного автомата, устанавливаемого на DIN-рейку стандартна — 17,5 мм, многополюсные автоматы кратны этой ширине.
Одно- и двухполюсные используются в однофазной электросети. Чаще всего применяются однополюсные автоматы, они устанавливаются в разрыв фазного провода и в случае возникновения аварийной ситуации отключают питающую фазу от нагрузки.
Двухполюсные автоматы позволяют одновременно отключить и ноль, и фазу. Применяются чаще всего, как вводные автоматы, либо если необходимо полностью отсоединить потребителя от электрической сети, например бойлер, душевую кабину. Они отключают ноль и фазу от защищаемого участка цепи и позволяют проводить работы по ремонту, обслуживанию или замене автоматических выключателей.
Нельзя устанавливать два однополюсных автомата отдельно для защиты фазного и нулевого провода. Для этих целей применяют двухполюсные автоматы, которые отключают ноль и фазу одновременно.
Трех- и четырехполюсные автоматические выключатели используются в трехфазной электросети. Трехполюсные автоматы устанавливаются в разрыв фаз (L1,L2,L3) трехфазной сети и служат для подключения к ней трехфазной нагрузки (электродвигателей, трехфазных электроплит и т.д.). В случае возникновения аварийной ситуации они отключают одновременно все три фазы от нагрузки.
Четырехполюсные автоматы позволяют одновременно отключить и ноль, и все три фазы, и используются как вводные автоматы в трехфазной электросети.
Вводной автомат позволяет отключить всю электропроводку квартиры и отключить питающую линию от групповых электрических цепей квартиры.
В зависимости от системы заземления применяются следующие вводные автоматы:
Вводной автомат для системы TN-S (где нулевой рабочий N и нулевой защитный PE проводники разделены) должен быть:
— однополюсный с нулем или двухполюсный;
— трехполюсный с нейтралью или четырехполюсный.
Система TN-S используется в современных домах.
Это необходимо для одновременного отключения электросети квартиры от нулевого рабочего и фазных проводников со стороны ввода электропитания, так как нулевой и защитный проводники разделены на всем протяжении.
Для системы TN-C (где нулевой рабочий и нулевой защитный проводники объединены в один PEN-проводник) вводной автомат защиты устанавливается однополюсный (при электропитании 220 В) или трехполюсный (при питании 380В). Устанавливаются они в разрыв фазных рабочих проводников.
Система TN- C используется в домах советской постройки (так называемая «двухпроводка»).
По правилам устройства электроустановок (п.1.7.145) не допускается включать коммутационные аппараты в цепи РЕ- и РЕN-проводников, за исключением случаев питания электроприемников при помощи штепсельных соединителей.
Это требование ПУЭ обусловлено тем, что возможна ситуация, когда двухполюсные автоматические выключатели не смогут одновременно отключить фазный и РЕN-проводник.
А отключая РЕN-проводник, мы тем самым инициируем его обрыв.
При включении под нагрузкой внутри автомата может произойти залипание или обгорание фазных контактов (например, может попасть песчинка на контактную группу автомата), в этом случае при отключении автомата от питающей сети произойдет обрыв РЕN-проводника и вынос на зануленные корпуса электрооборудования опасного потенциала. Т.е. нет гарантии, что коммутационные аппараты одновременно отключат и фазный и РЕN-проводник.
Подключение проводов к автоматическим выключателям осуществляется по схеме: «питание сверху», а «нагрузка снизу». Т.е. провод с питающим напряжением подводится к верхней винтовой клемме, а отходящий провод нагрузки к нижней винтовой клемме.
Смотрите подробное видео Схемы подключения автоматических выключателей
Конструкцию, основные характеристики, схемы подключения автоматических выключателей мы рассмотрели и вплотную подошли к вопросу их выбора.
Подписывайтесь на новости, впереди самое интересное!
Рекомендую материалы по теме:
Автоматические выключатели УЗО дифавтоматы — подробное руководство.
Как выбирать автоматические выключатели, УЗО, дифавтоматы?
Автоматические выключатели — конструкция и принцип работы.
Номинал токовые характеристики автоматических выключателей.
Автоматические выключатели технические характеристики.
Номиналы групповых автоматов превышают номинал вводного?
Почему в жару срабатывает автоматический выключатель?
Менять ли автоматический выключатель, если его «выбивает»?
Конструкция (устройство) УЗО.
Устройство УЗО и принцип действия.
Работа УЗО при обрыве нуля.
Как проверить тип УЗО?
Почему УЗО выбирают на ступень выше?
Что такое автоматический выключатель и как он работает
{% if result.isEmpty and result.term %}
{% if translation.search.
not_found %}{{translation.search.not_found}}{% else %}К сожалению, ничего не найдено для{% endif %} { {результат.термин | побег}}
{% endif%}
{% если ложь и результат.загрузка %}
{% еще %}
{% if result.suggestions или result.collections или result.pages %}
{% if result.suggestions %}
{{keywords_suggestions_title | побег}}
- {% для предложения в result.suggestions %}
- {{suggestion.keyword | escape}}{{suggestion.count}} {% конец для%}
{% конец%} {% if result.collections %}
{{translation.search.collections | по умолчанию: «Коллекции»}}
- {% для коллекции в result.
- {{collection.title | побег}} {% конец для%}
collections %}{% endif%}
{% endif%}
{% if result.products %}
{{products_suggestions_title}}
{% if result.term и result.isEmpty == false %} {% if translation.search.view_all_products %}{{translation.search.view_all_products}}{% else %}Просмотреть все продукты{% endif %} {% endif%}
{% if product_list_layout == ‘карусель’ %}
{% для продукта в result.products %}
{% если product.image %} {% еще %} {% endif %}
{{product.
title | escape}}
{{product.first_available_variant.sku}}
{{ product.price | деньги}}
{% конец для%}
{% еще %}
{% для продукта в result.products %}
{% если product.image %} {% еще %} {% endif %}
{{product.title | escape}}
{{product.first_available_variant.sku}}
{{ product.price | деньги}}
{% конец для%}
{% endif%}
{% endif%}
{% endif%}
{% if translation.search.not_found %}{{translation.search.not_found }}{% else %}К сожалению, ничего не найдено для{% endif %}
term | escape}} Что делает автоматический выключатель?
Полное руководство по работе автоматических выключателей
Доступ к электричеству стал необходимой и ключевой частью работы любого современного коммерческого или промышленного предприятия или даже просто выполнения повседневных задач дома. Однако электричество по своей природе неустойчиво, поэтому его необходимо точно сдерживать и планировать, а потенциальные риски необходимо снижать.
В целях электробезопасности создано множество устройств, самым популярным и распространенным из которых является автоматический выключатель.
Вам интересно, что делает автоматический выключатель? Вы не знакомы с использованием и работой этих опор электробезопасности? PSI Power & Controls может помочь вам понять, как и почему автоматические выключатели.
Если у вас остались вопросы, позвоните в нашу команду по телефону (704) 594-4107, чтобы узнать больше.
Свяжитесь со своим представителем сегодня!
Наша команда оценит ваши потребности и порекомендует подходящие продукты.
Какова функция автоматического выключателя?
В своей простейшей форме автоматический выключатель представляет собой автоматическую систему защиты цепи. Выключатели устанавливаются в электрическом щите (коробке выключателя), и каждая цепь подключается к отдельному выключателю.
Как работает автоматический выключатель?
Автоматический выключатель будет контролировать цепь и в случае возникновения осложнений немедленно отключит эту цепь. Это часто называют «отключением выключателя» или «отключением выключателя», и обычно это происходит, когда приборы или оборудование выходят из строя или слишком много мощных инструментов подключено к одной цепи.
Представьте себе домашнюю розетку с подключенными к ней обогревателем, телевизором и пылесосом. Это почти наверняка вызовет срабатывание выключателя, который отключит доступ и работу этой цепи до тех пор, пока проблема не будет устранена, а выключатель не будет сброшен и возвращен в исходное положение.
В чем разница между автоматическим выключателем и предохранителем?
Основное различие между предохранителем и автоматическим выключателем заключается в том, что выключатель можно использовать повторно до тех пор, пока он не изнашивается, что обычно занимает много времени. С другой стороны, предохранитель можно использовать только один раз.
Предохранители представляют собой стеклянные цилиндры, содержащие тонкую нить накала, и при срабатывании нить сгорает, плавится или иным образом становится бесполезной; в некоторых случаях стеклянный цилиндр может даже треснуть.
Предохранители и выключатели в целом служат одной и той же цели, хотя выключатели во многих случаях опережают предохранители в использовании (это не всегда так, поскольку предохранители по-прежнему используются во многих бытовых приборах и коммерческих приложениях, но это действительно относится к большинству ситуаций) .
Чем автоматический выключатель отличается от разъединителя?
Выключатели и разъединители по-прежнему очень похожи, но используются для решения различных потенциальных проблем с электричеством на коммерческом объекте.
Во многих ситуациях они могут работать взаимозаменяемо, но разъединители лучше всего подходят для многих приложений коммерческого оборудования.
В некоторых случаях разъединители также оснащены предохранителями (плавкими разъединителями) для обеспечения дополнительной защиты, хотя они также требуют замены предохранителя в случае электрической проблемы.
Как узнать, что использовать?
Для большинства общих целей идеально подходят автоматические выключатели. Однако для многих приложений, инструментов и ситуаций требуется либо другая система мониторинга электропитания, либо их комбинация для обеспечения защиты.
Вот почему так важно всегда сверяться с руководствами для всего нового электрооборудования, и разумно работать с сертифицированными электриками при планировании систем реагирования на аварийные ситуации.
Электрическая безопасность и электроснабжение с питанием и элементами управления PSI
Если вы ищете оборудование для обеспечения электробезопасности для своего бизнеса, вы можете быть уверены, что PSI Power & Controls поможет вам.
