Подключение автоматического выключателя: видео, фото, ошибки

• Статья
• Видео

Процесс монтажа автоматов в электрощите довольно простой и не занимает много времени. Единственная проблема – все сделать правильно, ведь во время подсоединения проводов многие электрики-новички допускают небольшие ошибки, которые за короткий промежуток времени могут вывести аппарат из строя. В этой статье мы рассмотрим, как выполнить подключение автоматического выключателя своими руками, предоставив правила монтажа, основные ошибки и схемы.

• Типичные ошибки при монтаже
• Основной процесс
• Схемы подключения

Типичные ошибки при монтаже

Наиболее часто при монтаже электропроводки, а в частности подключении автомата, допускаются следующие ошибки:

1. Питающий провод заводится снизу. Несмотря на то, что правилами ПУЭ такой вариант электромонтажа не запрещен, мы все же не рекомендуем осуществлять подключение автоматического выключателя снизу, тем более что даже на передней панели корпуса указана схема, на которой место установки неподвижного контакта – сверху (как показано на фото ниже).
2. Контакты слишком сильно зажимаются фиксирующим винтом. Не нужно этого допускать, ведь в результате Вы можете не только повредить жилу кабеля, но и деформировать корпус изделия.
3. Проводники неправильно соединяются. Обязательное условие – фазу нужно подключить под фазой, ноль под нулем (если используется двухполюсный выключатель). Сразу же рекомендуем ознакомиться с материалом: цветовая маркировка проводов.
4. Вместо одного двухполюсного автомата используются два однополюсных. Это категорически запрещено, т.к. фаза и ноль должны разъединяться одновременно.
5. При фиксации жилы в посадочное место попадает изоляция. Обязательно зачищайте провод настолько, насколько требует паспорт модели. Если вы придавите винтом изоляцию, контакт проводника ослабнет, вследствие чего будет происходить нагревание жилы и дальнейшие неблагоприятные последствия. Для данного мероприятия рекомендуем использовать специальный инструмент для снятия изоляции.
6. Неправильно осуществляется выбор автоматического выключателя, в частности изделие не способно выдержать поступаемые нагрузки. В этом случае для начала необходимо правильно рассчитать сечение кабеля и согласно расчетным характеристикам выбрать подходящую модель.
7. При расчете подходящего автоматического выключателя значение округляется в большую сторону. К примеру, Вы посчитали, что токовая нагрузка на изделие составляет 19 Ампер. По простейшей логики электрики-новички идут в магазин и приобретают для подключения аппарат ближайшего значения — на 20 Ампер. Это огромная ошибка, т.к. рассчитанное значение является номинальным, и получается, что срабатывание защиты будет осуществляться при небольшой перегрузке проводки. Лучше приобретать выключатель с показателем в 16 Ампер, так электропроводка прослужит дольше.

Еще один важный момент, на тему которого ведется множество дискуссий — можно ли подключить автомат перед счетчиком электроэнергии или делается это только после него? Ответ — можно, и даже нужно, главное купить специальный бокс, который пломбируется представителями энергосбыта. Установка вводного автомата перед электросчетчиком позволит производить безопасную замену устройства контроля электричества как в частном доме, так и квартире.

Вот, собственно, и есть правила установки и подключения электрического автомата своими руками. Теперь перейдем к основной теме статьи.

Основной процесс

Итак, в исходном положении у нас есть электрический щит, в котором будет устанавливаться изделия, а также все провода (вводные и исходящие к потребителям).

Рассмотрим инструкцию для чайников на примере подключения двухполюсного автоматического выключателя в щитке:

1. Первым делом необходимо отключить электроэнергию и проверить ее наличие с помощью мультиметра либо индикаторной отвертки. Инструкцию по использованию мультиметра мы предоставляли читателям!
2. Автомат устанавливается на специальную посадочную DIN-рейку и защелкивается фиксатором. Можно обойтись и без дин рейки, но это менее удобно.
3. Жилы водных и исходящих проводников зачищаются на 8-10 мм.
4. В два верхних зажима нужно подключить вводной ноль и фазу (не забываем про рекомендации, указанные выше).
5. Соответственно в два нижних отверстия фиксируются исходящие ноль и фаза (те, которые идут к электроприборам, розетками и выключателям).
6. После этого место соединения проводов необходимо проверить вручную на надежность. Для этого нужно аккуратно взять проводник и пошевелить в разные стороны. Если жила останется на месте, значит подключение надежное, в противном случае обязательно подтяните винтик еще.
7. После всех электромонтажных робот подается напряжение в сеть и проверяется работоспособность изделия.

Вот и вся инструкция по подключению автоматического выключателя в однофазной цепи. Как Вы видите, ничего сложного нет, просто необходимо быть внимательным. Также рекомендуем ознакомиться с видео уроком, в котором процесс подсоединения рассмотрен более подробно:

Наглядная видео инструкция

Установка некачественного однополюсного автомата

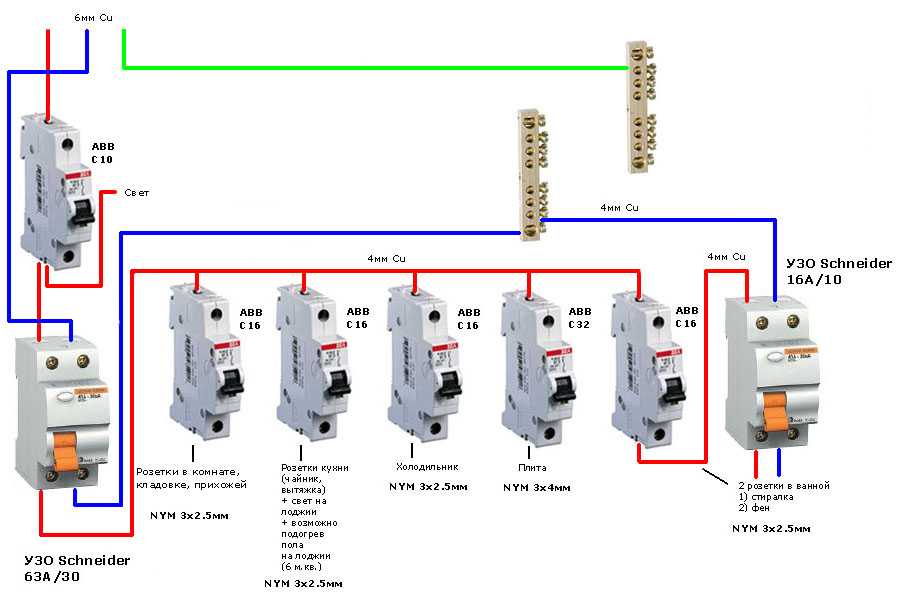

Схемы подключения

Также рекомендуем ознакомиться со схемами монтажа автоматического выключателя:

На видео более подробно рассмотрены схемы подключения однополюсного, двухполюсного, трехполюсного и четырехполюсного автомата:

Обзор схем

Вот и все, что хотелось рассказать Вам по поводу данного вопроса. Надеемся, что теперь вы полностью узнали, как самому выполнить подключение автоматического выключателя к сети и каких ошибок не следует допускать.

Похожие материалы:

• Причины срабатывания автомата
• Почему срабатывает УЗО
• Как собрать распределительный щит

Наглядная видео инструкция

Установка некачественного однополюсного автомата

Обзор схем

Как подключить автоматический выключатель | Заметки электрика

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Подключить автоматический выключатель может практически каждый, но зачастую выполняют это не совсем правильно.

Дело в том, что между электриками идут постоянные споры: кто-то питание подключает на неподвижные контакты, а кто-то на подвижные. Спорить не нужно, открываем ПУЭ и читаем п.3.1.6:

Почти во всех автоматических выключателях, УЗО и дифавтоматах неподвижный контакт располагается сверху.

Вот пример однополюсного автомата ВА47-29 С16:

Аналогично, у дифавтомата АВДТ 32, С16, 30 (мА):

Из  пункта 3.1.6. можно сделать вывод, что словосочетание «должно выполняться, как правило» носит скорее всего рекомендательный характер, т. е. не запрещает. Вот поэтому этим пунктом многие электрики и пренебрегают. В принципе это на работу автомата никак не влияет, он все равно отключится при коротком замыкании или перегрузе — неоднократно проверял сам лично.

Рассмотрим вкратце устройство модульного однополюсного автомата ВА47-29. Дело в том, что поверхность неподвижного и подвижного контактов имеют разнородные сплавы. Согласно заводским испытаниям IEK, при коммутации переменного тока выгорание обоих контактов идет равномерно, поэтому здесь не критично с какой стороны подключать питание. А вот при коммутации постоянного тока значительной величины периодически наблюдается перенос металла с одного контакта на другой, поэтому в этом случае питание нужно подавать только на неподвижные контакты.

Лично я сторонник того, чтобы питание всегда подавалось на неподвижные контакты с целью привести к однообразию (везде одинаково) все схемы подключения автоматических выключателей, особенно, в жилом секторе.

При этом повысится электробезопасность при обслуживании и эксплуатации электрических сетей, уменьшатся ошибки персонала при выводе в ремонт электрооборудования и т. д.

Перейдем к практике.

Подключение однополюсных и двухполюсных автоматических выключателей

Как правило, в однофазных сетях 220 (В) применяют однополюсные или двухполюсные автоматы. Если ввод в квартиру выполнен двумя проводами (фаза L — красный цвет, ноль PEN — синий цвет), т.е. у Вас система TN-C (читайте про нее более подробно), то схема будет следующей:

Питающая фаза подключается на клемму (1) вводного однополюсного автомата 40 (А), а далее с клеммы (2) проходит через однофазный счетчик и распределяется по групповым автоматам 16 (А). Питающий ноль проходит через счетчик и подключается к нулевой шине PEN.

Если ввод в квартиру выполнен тремя проводами (фаза L — красный цвет, ноль N — синий цвет, земля PE — желто-зеленый цвет), т.е. у Вас система TN-C-S или TN-S, то схема будет такой:

В этом случае питающая фаза подключается к вводному двухполюсному автомату 40 (А) на клемму (1), а ноль на клемму (3). С выходной клеммы (2) фаза проходит через счетчик, вводное УЗО 50 (А), 100 (мА) и распределяется по групповым автоматическим выключателям 16 (А). С выходной клеммы (4) ноль проходит через счетчик, вводное УЗО 50 (А), 100 (мА) и подключается на нулевую шину N.

Схема подключения трехполюсных и четырехполюсных автоматов защиты

Для подключения трехфазных двигателей применяются трехполюсные автоматы, например, ВАМУ-10.

На неподвижные контакты (1,3,5) подключается трехфазное питающее напряжение (А,В,С), а к подвижным контактам (2,4,6) подключается обмотка двигателя.

В трехфазных сетях с системой заземления TN-C, TN-C-S или TN-S также можно применять трехполюсные автоматические выключатели.

В трехфазных сетях с системой заземления TN-C-S или TN-S допускается устанавливать четырехполюсные автоматы. Они подключаются аналогично, только там добавлен еще один полюс «N».



Присоединение жил проводов и кабелей к автомату

У каждого автомата свои требования по подключению проводников: сечение, длина зачищаемой изоляции, тип соединения. Читайте паспорт — там все написано.

Например, для подключения автомата ВА47-29 С10 требуется зачистить жилу провода примерно на 0,7-1 (см).

Затем необходимо вставить ее в контактный зажим и зафиксировать с помощью винта.

После затягивания проверьте фиксацию провода путем легких подергиваний в разные стороны.

Если у Вас гибкий провод, то лучше применять наконечники соответствующего сечения.

Следите за тем, чтобы под контактный зажим не попала изоляция провода.

Не нужно сильно затягивать винт, т.к. это может привести к деформации корпуса автоматического выключателя. При деформации корпуса меняется положение внутренних токоведущих частей, что приводит к быстрому выходу его из строя или повышенному нагреву.

Как подключить несколько автоматических выключателей в одном ряду?

Если в одном ряду в щитке установлено несколько автоматов, то целесообразно соединить их между собой не перемычками из провода, а специальной медной соединительной шинкой (ШС) — «гребенкой». Она отрезается по нужной длине и подключает фазы ко всем автоматам в ряду в необходимой последовательности.

Более подробно о ней читайте в этой статье.

P.S. На этом я завершаю свою статью. Все имеющиеся у Вас вопросы задавайте в комментариях. Буду рад Вам помочь.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Типы автоматических выключателей и руководство по их замене

Автоматические выключатели являются важными устройствами безопасности для каждого здания, склада и всех зданий, использующих электричество. Они выступают в качестве третьей стороны или арбитров в сложных и других опасных системах электропроводки. При попадании чрезмерного тока в электропроводку могут возникнуть пожары, скачки напряжения и взрывы. Но прежде чем такие опасные реакции могут произойти, автоматические выключатели отключают электроэнергию.

Эти коробчатые приспособления работают, ограничивая ток в одной цепи. Без автоматических выключателей ваше предприятие было бы в постоянной опасности и беспорядке.

Сколько типов выключателей существует?

Существует три основных типа автоматических выключателей: стандартные, автоматические выключатели AFCI и выключатели GFCI. Вот что вам нужно знать о них: -полюсные выключатели и двухполюсные выключатели. Это более простые выключатели, которые контролируют частоту электричества, когда оно циркулирует в помещении. Он отслеживает электричество в системах электропроводки, приборах и розетках. Этот тип прерывателя останавливает ток при перегрузках и коротких замыканиях, чтобы предотвратить перегрев проводов. Это может произойти, когда горячий провод контактирует с проводом заземления, другим горячим проводом или нейтральным проводом. Это отключение тока предотвращает электрические возгорания.

Вот еще немного об однополюсных и двухполюсных выключателях:

Однополюсные выключатели

• Наиболее распространенный выключатель
• Защищает один провод под напряжением
• Подает 120 В в цепь
• Ручки 15-20 А

Двухполюсные выключатели

• Имеет два однополюсных выключателя с рукояткой и общий расцепляющий механизм
• Защищает два провода
• Подает напряжение 120/240 В или 240 В в цепь
• 15-200 ампер
• Используется для крупных приборов, таких как водонагреватели

Автоматические выключатели GFCI

Автоматические выключатели GFCI или прерыватели цепи замыкания на землю отключают подачу электроэнергии в цепи, когда в них возникают токи перегрузки. Они также вступают в силу при коротком замыкании или замыкании линии на землю. Последнее происходит при нежелательных образованиях пути между электрическим током и заземленным элементом. Эти выключатели не подходят для устройств, которые работают непрерывно, таких как холодильные или медицинские устройства. Причина кроется в спотыкании; выключатели могут сработать больше, чем должны.

Вот дополнительная информация о выключателях GFCI:

• Обозначаются витыми проводами и тестовыми кнопками на их передней стороне
• Необходим для использования во влажных помещениях, таких как подвалы, открытые площадки, ванные комнаты, кухни и гаражи
• Удобен на рабочих станциях, где используются электроинструменты
• Имеют стандартный штекер I” на полюс

Автоматические выключатели AFCI

Автоматические выключатели AFCI или прерыватели дугового замыкания останавливают непреднамеренный электрический разряд в электрическом шнуре или системе электропроводки, который может привести к пожару. Он делает это, обнаруживая ненормальный путь и электрический скачок, после чего отключает поврежденную цепь от источника питания до того, как дуга поймает источник тепла, достаточно горячий, чтобы загореться.

Вот еще кое-что об автоматических выключателях AFCI:

• Дуги возникают в результате старения или повреждения электрических шнуров и проводов
• Необходим вместе с обычными или стандартными выключателями, потому что они реагируют на стабильное теплоснабжение, а не на резкие скачки напряжения
• Отвечает за защиту ответвленной проводки в электрической системе

Лучший тип автоматического выключателя в зависимости от корпуса

Тип автоматического выключателя	Лучшее использование
Стандартные автоматические выключатели	Защита имущества, оборудования и приборов при неисправности электрооборудования
Автоматические выключатели GFCI	Защита от поражения электрическим током в местах, где возможно поражение электрическим током, таких как влажные помещения, прачечные, гаражи, кухни или на открытом воздухе
Автоматические выключатели AFCI	Вместо стандартных автоматических выключателей для снижения вероятности образования дуги как источника воспламенения, приводящего к пожару

Как заменить автоматический выключатель

• Наденьте защитное снаряжение, такое как перчатки обходчика, резиновую обувь и защитные очки, и встаньте на защитный коврик. Убедитесь, что вокруг нет жидкости.
• Найдите коробку главного выключателя и неисправный выключатель.
• Проверка питания с помощью тестера напряжения.
• Отключите распределительные коробки ответвлений, затем главный источник питания и, наконец, отдельные выключатели.
• Осмотрите панель снаружи на предмет обесцвечивания или ржавчины.
• Выкрутите винты на лицевых панелях с помощью отвертки.
• Определите тип используемого выключателя, прочитав этикетку на главном выключателе питания.
• Проверить внутреннюю часть панели на наличие ржавчины, оплавления, обесцвечивания, следов нагрева, потерянных проводов, проникновения вредителей, странных форм, мусора, множества проводов под одним винтом, проводки с поврежденной изоляцией или разноцветных проводов.
• Ослабьте винт на неисправных проводах прерывателя.
• Снимите автоматический выключатель.
• Утилизируйте старый автоматический выключатель.
• Поместите новый на то же место, что и старый.
• Добавьте провода в новый выключатель и плотно закрутите их.
• Замените лицевую панель панели.

Подробнее об автоматических выключателях

Автоматические выключатели AFCI и GFCI защищают от дугового замыкания и замыкания на землю соответственно. Хотя они работают на отдельных гранях системы электропроводки, в тандеме они обеспечивают максимальную защиту цепи.

AFCI и GFCI дополняют друг друга, особенно в местах со сложной схемой, в то время как стандартные автоматические выключатели могут работать в более простых цепях. Ни одна из этих схем не требует какой-либо специальной проводки или руководств по установке.

Источники:

Что такое автоматический выключатель AFCI? (Вопросы и ответы)



Что делает автоматический выключатель?

Полное руководство по работе автоматических выключателей

Доступ к электричеству стал необходимой и ключевой частью работы любого современного коммерческого или промышленного предприятия или даже просто выполнения повседневных задач дома. Однако электричество по своей природе неустойчиво, поэтому его необходимо точно сдерживать и планировать, а потенциальные риски необходимо снижать.

В целях электробезопасности создано множество устройств, самым популярным и распространенным из которых является автоматический выключатель.

Вам интересно, что делает автоматический выключатель? Вы не знакомы с использованием и работой этих опор электробезопасности? PSI Power & Controls может помочь вам понять, как и почему автоматические выключатели.

Если у вас остались вопросы, позвоните в нашу команду по телефону (704) 594-4107, чтобы узнать больше.

Свяжитесь со своим представителем сегодня!

Наша команда оценит ваши потребности и порекомендует подходящие продукты.

Какова функция автоматического выключателя?

В своей простейшей форме автоматический выключатель представляет собой автоматическую систему защиты цепи. Выключатели устанавливаются в электрическом щите (коробке выключателя), и каждая цепь подключается к отдельному выключателю.

Как работает автоматический выключатель?

Автоматический выключатель будет контролировать цепь, и в случае возникновения осложнений он немедленно отключит эту цепь. В просторечии это часто называют «отключением выключателя» или «отключением выключателя», и обычно это происходит, когда приборы или оборудование выходят из строя или слишком много мощных инструментов подключено к одной цепи.

Представьте себе домашнюю розетку с подключенными к ней обогревателем, телевизором и пылесосом. Это почти наверняка вызовет срабатывание выключателя, который отключит доступ и работу этой цепи до тех пор, пока проблема не будет устранена, а выключатель не будет сброшен и возвращен в исходное положение.

В чем разница между автоматическим выключателем и предохранителем?

Основное различие между предохранителем и автоматическим выключателем заключается в том, что выключатель можно использовать повторно до тех пор, пока он не изнашивается, что обычно занимает много времени. С другой стороны, предохранитель можно использовать только один раз.

Плавкие предохранители представляют собой стеклянные цилиндры, содержащие тонкую нить накала, при срабатывании которой нить сгорает, плавится или иным образом становится бесполезной; в некоторых случаях стеклянный цилиндр может даже треснуть.

Предохранители и выключатели в целом служат одной и той же цели, хотя выключатели во многих случаях опережают предохранители в использовании (это не всегда так, поскольку предохранители по-прежнему используются во многих бытовых приборах и коммерческих приложениях, но это действительно относится к большинству ситуаций) .

Чем автоматический выключатель отличается от разъединителя?

Выключатели и разъединители по-прежнему очень похожи, но используются для решения различных потенциальных проблем с электричеством на коммерческих объектах. Во многих ситуациях они могут работать взаимозаменяемо, но разъединители лучше всего подходят для многих приложений коммерческого оборудования.

В некоторых случаях разъединители также снабжены плавким предохранителем (разъединители с плавким предохранителем) для обеспечения дополнительной защиты, хотя они также требуют замены предохранителя в случае электрической проблемы.

Как узнать, что использовать?

Для большинства общих целей идеально подходят автоматические выключатели. Однако для многих приложений, инструментов и ситуаций требуется либо другая система мониторинга электропитания, либо их комбинация для обеспечения защиты.

Вот почему так важно всегда сверяться с руководствами для всего нового электрического оборудования, и разумно работать с сертифицированными электриками при планировании систем реагирования на аварийные ситуации.
