Автоматический выключатель дифференциального тока: Автоматические выключатели дифференциального тока (АВДТ) — Блог — EKF

Автоматические выключатели дифференциального тока (АВДТ) — Блог — EKF

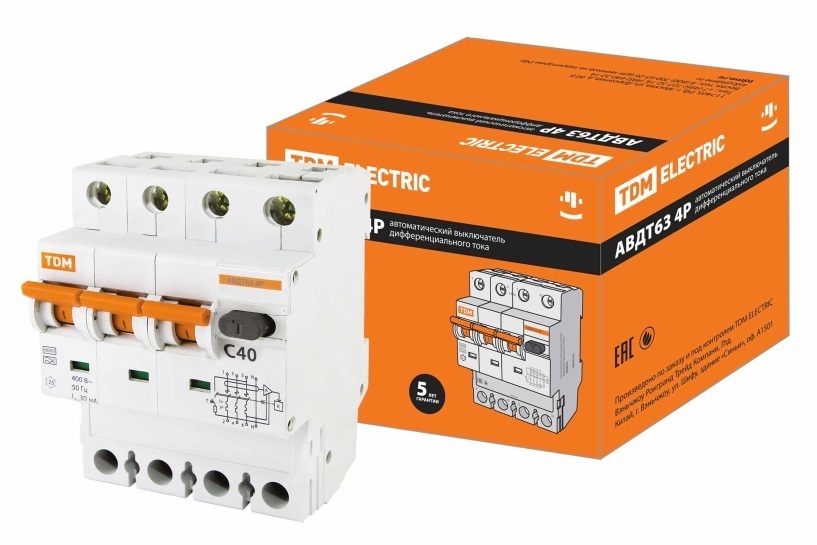

Автоматические выключатели дифференциального тока (АВДТ) облегчают решение задач, связанных с организацией защиты и корректной работы электрических цепей. При этом большое количество моделей усложняет выбор подходящего прибора. Причина в том, что АВДТ сочетает в себе функции автоматического выключателя и выключателя дифференциального тока (ВДТ*). Предлагаем рассмотреть основные типы АВДТ, обусловленные их наиболее важными характеристиками.

* Мы используем название «ВДТ» в соответствии с терминологией ГОСТ IEC 61008-1-2020. При этом в настоящее время продолжает действовать ГОСТ 12.4.155-85, в котором используется название «устройство защитного отключения (УЗО)».

Виды и характеристики АВДТ

Прежде всего, АВДТ различают по принципу срабатывания ВДТ в его составе. Выделяют электромеханические и электронные выключатели.

• Электромеханические ВДТ функционально не зависят от напряжения питания. Источником энергии, необходимой для выполнения защитных функций, включая операцию отключения, выступает сам сигнал — дифференциальный ток. Такие устройства надёжнее, и этим обусловлена более высокая цена (по сравнению с электронными).
• Электронные ВДТ функционально зависимы от напряжения питания. Их механизм для выполнения операции отключения нуждается в энергии либо от контролируемой сети, либо от внешнего источника. Однако основная причина меньшего распространения таких устройств — это неработоспособность при обрыве нулевого проводника в цепи до ВДТ по направлению к источнику питания.

Следующая характеристика АВДТ — тип ВДТ по роду дифференциального тока.

По условиям функционирования ВДТ подразделяются на следующие типы: АС, А, В.

• ВДТ типа АС — устройство защитного отключения, реагирующее на переменный синусоидальный дифференциальный ток, возникающий внезапно, либо медленно возрастающий. Это наиболее распространённый тип, применяемый в большинстве случаев.
• ВДТ типа А — устройство защитного отключения, реагирующее на переменный синусоидальный дифференциальный ток и пульсирующий постоянный дифференциальный ток, возникающие внезапно, либо медленно возрастающие.

В быту всё больше используется техника с импульсными источниками питания с ШИМ-модулированием, тиристорные, симисторные пускорегулирующие устройства, например: зарядки для ноутбуков и телефонов, светодиодные лампы, ЖК-телевизоры. В связи с этим есть вероятность утечки пульсирующего постоянного тока, что опасно для человека. Чтобы предотвратить такие негативные последствия, нужен ВДТ типа А.

• ВДТ типа В — устройство защитного отключения, реагирующее на переменный, постоянный и выпрямленный дифференциальный ток. Это довольно редкое и узкоспециальное оборудование. Устанавливать его в частный дом или квартиру нецелесообразно. Оно больше подходит для промышленных объектов, где может появиться сглаженный постоянный дифференциальный ток — цепи с частотными преобразователями, медицинскими приборами и т. д.

Также ВДТ классифицируются по наличию задержки времени на срабатывание (в присутствии дифференциального тока).

• ВДТ без выдержки времени — тип общего применения. Типовое время срабатывания составляет до 0,03 с.
• ВДТ типа S — селективное (с выдержкой времени отключения). Применяется, когда необходимо установить несколько ВДТ в линии, причём так, чтобы они срабатывали в определённой последовательности и обеспечивали селективность между устройствами. Время отключения — до 0,1 с.

Как и обычный автоматический выключатель, АДВТ обладает характеристиками мгновенного расцепления — диапазоном срабатывания электромагнитной защиты.

• Характеристика B — выключатель сработает между 3- и 5-кратным значением номинального тока. Применяется в сетях с небольшим либо отсутствующим пусковым повышением тока, например, в осветительных.
• Характеристика С — выключатель сработает между 5- и 10-кратным значением номинального тока. Рекомендуется к установке в сетях со смешанной нагрузкой, предполагающей умеренные пусковые токи — гражданское строительство, офисные помещения.
• Характеристика D — выключатель сработает между 10- и 20-кратным значением номинального тока. Обычно применяется для подключения электродвигателей, имеющих большие пусковые токи.

Кроме того, к характеристикам АВДТ относятся номинальное значение тока, в сравнении с которым происходят защитные действия автоматического выключателя по превышению тока нагрузки, и номинальное напряжение — напряжение переменного тока, при котором автомат работает в нормальных условиях.

Ещё один параметр, о котором не стоит забывать при выборе АВДТ, — это номинальная наибольшая отключающая способность (Icn). Так называют максимальный ток короткого замыкания, который аппарат сможет отключить и остаться при этом работоспособным. Наиболее распространены значения 4500, 6000 А. Также есть АВДТ, способные выдержать 10 кА, но они существенно дороже, поскольку применяются с дорогими комплектующими.

Все основные типы АВДТ входят в ассортимент EKF. Наиболее востребованы у наших партнёров автоматические выключатели дифференциального тока АД-32. Они представлены моделями типа АС, А и S.

Сферы применения АВДТ

Значением тока утечки определяется такая характеристика АДВТ, как номинальный отключающий дифференциальный ток (I∆n) и собственно сфера применения устройства.

• АВДТ с I∆n = 10 мА подходят для влажных помещений.
• У аппаратов с током уставки 30 мА наиболее широкие возможности использования — защита розеток, кухонного оборудования, общих цепей.
• АВДТ с I∆n = 100 мА и I∆n = 300 мА предупреждают пожары в цепях большой протяжённости, целых группах потребителей, а также обеспечивают селективность между устройствами.

Схемы защиты полюсов АВДТ

Для автоматического выключателя дифференциального тока важно, как именно организована защита его полюсов. Наиболее распространённым является исполнение 1P+N (или 3P+N в случае четырёхполюсного АВДТ), когда от перегрузок и короткого замыкания защищён только фазный проводник нагрузки.

Тем не менее порой возникает необходимость в использовании АВДТ в исполнении 2P (4P), которое предполагает защиту и фазного проводника, и нейтрального (например, в специфических схемах заземления IT и TT). Именно для таких проектов в ассортименте EKF предусмотрены АВДТ АД-2 и АД-4 серии PROxima.

Ещё один специализированный АВДТ — модель АВДТ-63М. Это устройство уникально своей компактной конструкцией. ВДТ и автоматический выключатель размещены таким образом, что весь аппарат занимает всего один стандартный модуль — 18 мм. Когда место в электрощите ограничено и требуется установить много аппаратов, такое преимущество становится неоспоримым.

Таким образом, при подборе автоматического выключателя дифференциального тока необходимо учитывать:

• условия, в которых будет применено устройство,
• параметры сети,
• количество подключённых к сети потребителей,
• требования проектной и нормативной документации.

Эти и ряд других факторов определяют выбор конкретных моделей АВДТ. Оптимальное решение, которое можно порекомендовать рядовому пользователю — обратиться за помощью к профессионалам.

Разница между ВДТ (УЗО) и АВДТ (Дифференциальным автоматом)

Перейти к списку

Все статьи / 03.03.2020

тесли товар эксперт узо дифавтомат

Как же все-таки отличить УЗО от дифавтомата? В чем разница?  На самом деле эти приборы предназначены для решения разных задач, и поэтому знать, чем они отличаются и какую функцию выполняют, нужно знать даже обычному жильцу – хотя бы в общих чертах. Часто путают УЗО с дифференциальным автоматическим выключателем.

Если положить рядом УЗО и дифавтомат, их схожесть будет сразу заметна. Но они выполняют совершенно разные задачи. Вспомним, какие функции выполняет УЗО и дифференциальный автомат.

Устройство защитного отключения срабатывает (УЗО), если в сети, к которой оно подключено, появляется дифференциальный ток — ток  утечки. При возникновении тока утечки пострадать в первую очередь может человек, если прикоснется к поврежденному оборудованию. Кроме того, при появлении тока утечки в электропроводке, изоляция будет греться, что может привести к возгоранию и пожару.

Поэтому УЗО устанавливают для защиты от поражения электрическим током, а также от повреждений электропроводки в виде утечек которые сопровождаются с пожаром.

Дифференциальный автомат — это уникальное устройство, совмещающее в себе и автоматический выключатель (более понятный для населения как «автомат»), и ранее рассмотренное УЗО. Т.е. дифференциальный автомат способен защитить вашу проводку и от коротких замыканий, и от перегрузок, а также от возникновения утечек, связанных с ранее описанными ситуациями.

Визуальное отличие

Определить, какое устройство перед вами – УЗО или же диф. автомат – довольно легко даже визуально. Несмотря на внешнее сходство (рычажок переключателя, наличие кнопки «Тест», одинаковая корпусная часть с нанесенной на ней схемой, а также цифрами и буквами), достаточно внимательно приглядеться, чтобы увидеть, что обозначения на этих приборах разные. А ещё проще определить, УЗО или дифавтомат перед вами, по расположению кнопки «Тест» и переключателя. У АВДТ рычажок расположен слева, кнопка – справа, а вот у УЗО – наоборот.

Различие по маркировке

На поверхности УЗО номинальный ток обозначается исключительно цифрами. Латинский литер (B, C, D) перед ними – это неотъемлемый признак АВДТ. На корпусной части УЗО стоит маркировка «25А». Она означает, что номинальный ток в цепи, в которую включен этот аппарат, не должен превышать 25А. На АВДТ проставлена маркировка «С16». Буквой обозначается характеристика встроенных расцепителей.



Различие в электрической схеме

Схема наносится на многие устройства.

При взгляде на УЗО или на диф. автомат можно заметить, что нанесенные на них схемы похожи, но не идентичны. На схеме ВД имеется овал – этим символом обозначен дифференциальный трансформатор, являющийся основной частью прибора. Он отвечает за обнаружение тока утечки. К отличительным символам на схеме АВДТ относятся обозначения расцепителей – электромагнитного соленоида и биметаллической пластины, которые обеспечивают срабатывание автомата при появлении в цепи токов КЗ или перегрузок.

Различие в аббревиатуре

На таких устройствах как правило по русски написано что это УЗО (ВД) или дифавтомат АВДТ. Устройство защитного отключения (УЗО) сейчас правильно называются выключатели дифференциальные (ВД). Дифференциальный автомат — он же автоматический выключатель дифференциального тока (АВДТ).

По ценовым параметрам УЗО и дифавтоматы отличаются. Особенно это касается импортной продукции. Нормальный дифавтомат стоит чуть дешевле, чем УЗО в комплекте с обычным автоматом.

Положительным аспектом АВДТ является удобство монтажа: для электрика важно закрутить в тесном монтажном боксе на пару винтов меньше. С другой стороны это повышает надежность цепи: чем меньше соединений тем лучше. Но если устройство сломается, то подлежит полной замене.

В случае применения УЗО в паре с автоматом, процесс ремонта выглядит дешевле: меняется либо один элемент, либо другой. Это необходимо учитывать при проектировании ваших сетей, учитывая риск тех или иных негативных событий и их возможную частоту.

Качество импортных устройств выше. Отечественные тоже достаточно неплохи, но проигрывают в таких важных характеристиках как время срабатывания, уступают в надежности механических частей, элементарно уступают в качестве корпусов.

Что касается надежности срабатывания эти два устройства ничем не уступают друг другу.



Автоматический выключатель защитного отключения (RCCB): принцип, преимущества и ограничения

Знание C&S Electric Обновлено: 21 января 2022 г.

Содержание

1. Принцип действия RCCB.
2. Преимущества ВДТ.
3. Чувствительность ВДТ.
4. Ограничения ВДТ.
5. Классификация ВДТ.

Хотя электричество стало неотъемлемой частью нашей жизни, факт в том, что оно несет в себе опасность для человеческой жизни и имущества. Поражение электрическим током и пожар являются двумя основными рисками, связанными с электричеством, и нельзя позволить себе быть небрежным, когда речь идет об изоляции оборудования.
Автомат защитного отключения (RCCB) является важной мерой безопасности, когда речь идет о защите электрических цепей. Это устройство измерения тока, которое может автоматически измерять и отключать цепь всякий раз, когда в подключенной цепи возникает неисправность или ток превышает номинальную чувствительность.

Предназначенный для защиты человека от риска поражения электрическим током, а также поражения электрическим током и пожара, ВДТ особенно полезен в случаях внезапного замыкания на землю. Наличие ВДТ гарантирует, что в таких случаях цепь размыкается немедленно и, таким образом, человек защищен от поражения электрическим током.

Принцип работы ВДТ

ВДТ работает по принципу закона Кирхгофа, который гласит, что входящий ток должен быть равен исходящему току в цепи. Таким образом, RCCB сравнивает разницу значений тока между проводами под напряжением и нейтралью. В идеале ток, протекающий в цепь от провода под напряжением, должен быть таким же, как и ток, протекающий через нейтральный провод. В случае неисправности ток от нейтрального провода уменьшается, разница между ними называется остаточным током. При обнаружении остаточного тока срабатывает ВДТ и отключает цепь.

Тестовая схема, включенная в состав устройства остаточного тока, обеспечивает проверку надежности ВДТ. Когда кнопка тестирования нажата, ток начинает течь через тестовую цепь. Поскольку это создает дисбаланс на нейтральной обмотке устройства, ВДТ срабатывает и питание отключается, тем самым проверяя надежность ВДТ.

Преимущества ВДТ

• Обеспечивает защиту от замыкания на землю, а также любого тока утечки
• Автоматически отключает цепь при превышении номинальной чувствительности
• Предлагает возможность двойного подключения как для кабеля, так и для соединения шин
• Обеспечивает защиту от колебаний напряжения, поскольку включает фильтрующее устройство, защищающее от переходных уровней напряжения.

Чувствительность ВДТ

Человек способен выдержать удар током силой до 30 мА. В то время как до 10 мА может просто вызвать ощущение покалывания, 10 мА и выше могут привести к мышечному сокращению, что еще больше приведет к параличу дыхания при силе около 30 мА. Поэтому ВДТ предназначены для обнаружения небольших изменений остаточного тока. В тех случаях, когда требуется защита от пожара, ВДТ также используются для отслеживания более высоких изменений остаточного тока до 300 мА.

Ограничения ВДТ

Хотя ВДТ имеет много преимуществ, он также имеет некоторые ограничения:

• ВДТ не гарантирует работу, если нагрузка не генерирует сигналы стандартной формы. В основном это связано с тем, что ВДТ предназначен для работы с нормальными формами напряжения питания.
• Возможно, произошло нежелательное срабатывание ВДТ. В основном это связано с тем, что всякий раз, когда происходят внезапные изменения электрической нагрузки, может быть небольшой ток на землю, особенно в старых приборах.
ВДТ
• не защищает от перегрузки по току. Он был разработан для защиты только тогда, когда текущий ток и ток нейтрали различны. Однако перегрузка по току не может быть обнаружена.
• RCCB не защищает от ударов нейтральной линии. В основном потому, что ток в них уравновешен. Ток уравновешивается, так как обе клеммы удерживаются вместе.
ВДТ
• не защищает от перегрева, возникающего при неправильном ввинчивании проводников в клеммы.

Классификация ВДТ

ВДТ бывают двух типов; 2-полюсный ВДТ и 4-полюсный ВДТ.

2-полюсный ВДТ:

Используется в случае однофазного подключения питания, имеющего только фазный и нейтральный провода.

4-полюсный ВДТ:

Используется при трехфазном питании.

Номинальный ток от 10 А до 100 А
Чувствительность 30 100 300 мА

ВДТ чрезвычайно важен для обеспечения защиты цепей в режиме реального времени. В промышленности и особенно в коммерческих установках высокого напряжения нельзя недооценивать его важность, поскольку из-за него всегда существует риск поражения электрическим током и несчастных случаев со смертельным исходом. В C&S Electric мы предлагаем Wintrip RCCB, современный продукт, подходящий для промышленного, жилого и коммерческого применения. УЗО C&S соответствуют IEC 61008-1 и используются как для управления, так и для изоляции электрических цепей. Являясь уважаемым мировым брендом продуктов для управления питанием уже более 50 лет, вы можете быть уверены, что с C&S Electric вы находитесь в надежных руках.

Предыдущая статьяРазница между MCB, MCCB, RCCB, ELCB

Следующая статьяВсе, что вам нужно знать о автоматических выключателях: введение, применение и типы

Автоматы защитного отключения (RCCB) — принцип работы

Содержание

Автоматы защитного отключения  или RCCB являются очень важным компонентом для обеспечения защиты электрических цепей. Таким образом, электрические устройства ВДТ используются для обнаружения утечки тока.

Он может измерять ток и отключать его от цепи всякий раз, когда возникает неисправность или ток превышает уровень чувствительности, чтобы не было короткого замыкания. В автоматах защитного отключения вы можете определить, включены они или выключены. Зеленый цвет означает, что он выключен, а красный цвет означает, что он включен.

Что такое RCB, RCD, RCCB или RCBO?

Давайте познакомимся со всеми четырьмя терминами:

RCB или выключатель остаточного тока — это электрические устройства, которые отключают ток от электрического тока, чтобы предотвратить поражение электрическим током. Утечка тока, которую он может обнаружить, составляет от 5 мА до 30 мА.

По сути, RCB используется в цепях для защиты человеческой жизни от поражения электрическим током или поражения электрическим током. В случае, если человек тем или иным образом отключен, RCB обнаружит это и отключит цепь. Если тем или иным образом электрическое оборудование, такое как двигатель или панель, электрифицируется, здесь снова RCB размыкает цепь.

Устройство защитного отключения или УЗО — это устройство, созданное для спасения жизней. Он предназначен для того, чтобы человек не получил смертельного удара электрическим током в случае прикосновения к чему-то под напряжением, например к оголенному проводу. Это также может обеспечить некоторую защиту в случае возникновения электрического пожара.

УЗО обеспечивают определенную степень личной защиты, которую не могут обеспечить автоматические выключатели или обычные предохранители. Это защитное устройство автоматически отключается при возникновении неисправности. Таким образом, он в основном предназначен для обеспечения защиты от риска поражения электрическим током, а также от пожара из-за замыкания на землю.

Автоматический выключатель остаточного тока

или RCCB — это, по сути, устройство, которое определяет ток и отключает любую цепь низкого напряжения (неравномерного тока) при возникновении неисправности. Основная цель установки устройства защитного отключения в основном состоит в том, чтобы защитить людей от поражения электрическим током или смерти, вызванной им.

Предотвращает несчастные случаи, отключая главную цепь всего за долю секунды. Работа электрических устройств ВДТ основана на принципе – законе тока Кирхгофа, который означает, что входящий и исходящий ток в цепи должны быть равны.

Автоматический выключатель остаточного тока

с защитой от перегрузки по току или АВДТ обычно используются в приложениях, которым требуется защита как от перегрузки по току, то есть от короткого замыкания и перегрузки, так и от утечки тока на землю. АВДТ предлагают помощь в обнаружении таких неисправностей.

Как только он находит их, он отключает цепь, гарантируя полную защиту людей и связанного с ними оборудования. Предполагается, что АВДТ подключается к каждой отдельной цепи, что означает, что неисправность в цепи не повлияет на работу других цепей.

Каковы основные характеристики ВДТ?

Как указано выше, RCCB выключатели предназначены для защиты человека от риска поражения электрическим током, поражения электрическим током и от пожара, вызванного замыканием на землю или неисправной проводкой. Устройство защитного отключения очень полезно, особенно в ситуациях, когда в цепи происходит внезапное и неожиданное замыкание на землю.

Скажем, если человек по ошибке коснется провода под напряжением, если в этой ситуации отсутствует УЗО, есть вероятность возникновения замыкания на землю, и человек может быть поражен электрическим током. Таким образом, лучше всего установить RCCB.

Как работает устройство защитного отключения?

При идеальном токе ток, протекающий по проводу под напряжением, должен быть равен току, возвращающемуся через нейтральный провод. Это принцип, по которому работает автоматический выключатель защитного отключения.

В случае замыкания на землю ток может найти путь к земле через случайные средства, такие как прикосновение к проводу под напряжением. За счет этого уменьшается обратный ток по нулевому проводу. Разница между двумя токами называется остаточным током.

ВДТ сконструирован таким образом, что он постоянно определяет и сравнивает любые контрасты (значение остаточного тока) в токе между нейтральным и токоведущим проводами. Даже небольшое изменение между значениями вызовет срабатывание автоматического выключателя остаточного тока, который отключит цепь.

Типы ВДТ

Существует два типа ВДТ: 2-полюсный ВДТ и 4-полюсный ВДТ:

2-полюсный ВДТ

Используется в однофазной сети, которая содержит только нейтральный провод и провод под напряжением. Он имеет два конца, и на этих концах соединены нейтральный провод и провод под напряжением. С помощью поворотного переключателя вы можете включать и выключать ВДТ. Он также имеет тестовую кнопку, которая помогает периодически проверять функциональность ВДТ.

4-полюсный ВДТ

4-полюсный RCCB используется в 3-фазном соединении питания, которое включает нейтральный провод и 3 фазных провода. Опять же, у него есть два конца, к которым подключены как нейтральный провод, так и 3-фазные провода. Это единственная разница между 2-х и 4-х полюсным ВДТ, в остальном работа аналогична.

Заключение

ВДТ — это основное защитное устройство, которое должно присутствовать в вашей цепи.
