Армстронг установка: конструкции подобного типа и расчет материалов

Содержание

Монтаж потолка Армстронг: алгоритм действий

Потолочные системы Армстронг сегодня пользуются спросом и популярностью. Простота конструкции, легкость установки и возможность придать потолку привлекательный внешний вид, скрыв коммуникации, – таковы основные достоинства потолков этого типа. Монтаж потолка Армстронг при знании некоторых тонкостей осуществляется в короткие сроки и может быть выполнен даже своими руками.

Общее понятие конструкции потолка

Правильное понятие потолков такой конструкции – плиточно-ячеистый, а название свое они получили по имени компании «Армстронг», которая первая начала производить подобные плиты для оформления потолков. С тех пор прошло 150 лет, и хотя некоторые моменты в изготовлении и установке потолков системы Армстронг несколько изменились, однако название осталось как имя нарицательное.

В конструкцию потолков такого типа входят следующие конструктивные элементы:

  • каркас, к которому крепятся остальные составляющие потолков.
    Каркас выполнен из металлических профилей повышенной жесткости. Это дает возможность сохранять прочность потолочной системы;
  • подвесы, укрепляющиеся к бетонному основанию потолков;
  • минеральные плиты, которые представлены в продаже в большом разнообразии фасонов и расцветок. Именно плиты и являются непосредственным потолочным покрытием.

Монтаж подвесного потолка Армстронг проводится креплением плит к металлическому каркасу, который прочно фиксируется на подвесах на бетонном основании потолка. Масса квадратного метра плиты составляет порядка 2,5-8 кг, что создает достаточную нагрузку на каркасное основание. Потому монтаж необходимо осуществлять грамотно, с соблюдением требований безопасности.

Внимание! Сами плиты отличаются повышенной хрупкостью, потому обращаться с ними следует с предельной осторожностью. Также материал плит впитывает влагу, и хранение их рекомендуется в водонепроницаемой упаковке.

Выполняется разрезание плит с помощью обычного малярного ножа. Однако в продаже предлагаются варианты, которые имеют особо высокую прочность. И здесь потребуется иной, более профессиональный инструмент.

Конструкция потолка Армстронг

Причины популярности потолков системы Армстронг

Чтобы понять причины востребованности подобных потолков, следует изучить его достоинства. А также имеющиеся недостатки, которые необходимо учитывать при выборе разновидности потолочного оформления.

Плюсами потолков Армстронг считаются следующие их характеристики:

  • легкость конструкции;
  • простота монтажа и, как следствие, возможность самостоятельной установки;
  • высокий уровень шумоизоляции;
  • возможность с помощью такого потолка скрыть имеющиеся неровности и дефекты потолочной поверхности в помещении;
  • экологическая безопасность. При изготовлении плит применяются безопасные материалы природного происхождения.

Однако имеются и некоторые недостатки данного вида потолочных систем. К ним относят потерю некоторого количества высоты в помещении за счет монтажа каркасных конструкций, чувствительность потолочных плит к воздействию влаги и перепадов температуры.

Монтаж и установка

Решив оформить помещение с помощью потолочных систем Армстронг, потребуется грамотно рассчитать необходимое количество используемых материалов, определить, какие дополнительные элементы могут понадобиться, а также провести нужные подготовительные работы.

Предварительный расчет материалов

Установка потолка Армстронг начинается с анализа перечня материалов, которые потребуются в работе. Чтобы определиться с их количеством, нужно получить представление, из каких деталей собираются такие потолки.

Следующие стандартные изделия установленных размеров используются для установки потолков системы Армстронг:

  • минеральные плиты квадратной формы, их размер обычно стандартный 600х600 мм, но бывает и американский вариант – 610х610 мм, однако такие плиты у нас встречаются нечасто;
  • металлические угловые профили – 3 м;
  • направляющие основные, их длина 3,7 м;
  • направляющие поперечные – 1,2 м;
  • подвесы, которые крепятся на бетонное основание. Их высота может регулироваться.

Для помещений разного размера требуется разное количество комплектующих. На представленном ниже фото можно просчитать число элементов, которые потребуются в процессе монтажа.

И чтобы более точно определиться с количеством всех элементов для такого потолка для конкретного помещения, можно воспользоваться такими формулами расчета:

  • количество минеральной плиты стандартного размера – 2,78хS;
  • профили металлические для монтажа на стену – Р/3;
  • направляющие основные – 0,23хS;
  • поперечные направляющие – 1,4хS;
  • число подвесов – 0,7хS.

В формуле используются данные S (площадь помещения) и Р (периметр помещения). Приведенные формулы расчета позволят приобрести все необходимые элементы в нужном количестве, исходя из параметров помещения, которое будет оформляться потолками системы Армстронг.

Дополнительные элементы

В качестве дополнительных комплектующих для потолков рассматриваемой системы используются крепежные узлы. Они необходимы для крепления подвесов к бетонному основанию. Может применяться комплект из шурупа и дюбеля, а также цанга.

Еще один элемент, который необходимо своевременно монтировать в потолочную поверхность, – светильники. Наиболее простой вариант – выбор светильника, полностью совпадающего размером с плитой потолка. Такой светильник размером 600х600 мм устанавливается вместо одной из плит при проведении установки.

В качестве дополнительных элементов также могут выступать плиты иной расцветки, с узорами. Либо минеральные плиты, в которых имеются круглые отверстия для последующей установки в потолок точечных светильников.

Светильники для потолка Армстронг

Подготовительный этап

Перед тем, как собрать потолок Армстронг, потребуется провести ряд подготовительных работ. Ведь даже закрывая не слишком эстетичный изначальный вариант потолка навесными минеральными плитами, плиты не страхуются от механических повреждений. Они могут возникать вследствие отслаивания старой штукатурки с потолка. Потому, если штукатурка на потолке лежит ненадежно, потребуется ее тщательно удалить. Если же покрытие надежное, не отваливается, его можно оставить.

Необходимо учитывать момент, что потолочное покрытие может протекать.

Внимание! Обязательно следует осуществить гидроизоляцию потолка в этом случае. Ведь минеральные плиты боятся воздействия влаги.

Для гидроизолирующего материала может применяться битум, латексная мастика или современная водонепроницаемая полимерная штукатурка. При наличии на поверхности потолка трещин необходимо их предварительно заделать. Для этого используется гипсовая или алебастровая штукатурка.

Непосредственно монтаж потолка

Простота установки сделала эти потолки популярными и востребованными. Помещение площадью 15 кв. м можно оформить минеральными плитами по данной системе в течение 1 дня. Вполне возможен монтаж потолка Армстронг своими руками, если предварительно были выполнены подготовительные работы, закуплены необходимые материалы.

Инструменты для осуществления работы

Поскольку перечисленные материалы потребуется монтировать, придавать им нужный размер и форму, для работы будут необходимы определенные инструменты. Обычно большая их часть имеется в арсенале домашнего мастера.

Для проведения установки потребуются следующие инструменты:

  • пузырьковый строительный уровень;
  • дрель либо перфоратор, которые предназначены для сверления бетона;
  • рулетка;
  • анкерные болты;
  • шурупы, крестовая отвертка, вместо нее может применяться шуруповерт;
  • болгарка, которая потребуется для распила металлических направляющих.

Перечисленные инструменты позволят выполнить монтаж потолка системы Армстронг наиболее качественно и быстро.

Осуществляем монтаж

Монтаж рассматриваемой системы потолков достаточно прост. И чтобы выполнить его самостоятельно, необходимо выполнять приведенные ниже действия по установленному стандартному алгоритму.

Алгоритм манипуляций при монтаже потолков системы Армстронг выглядит следующим образом:

  1. Процесс установки потолка начинается с установки по периметру помещения угловых направляющих. Метод их крепления – полками вниз. Верхний край должен точно совпадать с линией, предварительно очерченной по периметру стены помещения. Для крепления уголков потребуется анкерные болты либо шурупы. Шаг установки болтов составляет не менее 50 см. В углах и местах стыка угловые направляющие подрезаются до нужного размера, немного сгибаются для удобства и надежности крепления.
  2. Теперь крепежные узлы крепятся в поверхность старого потолка. За верхние петли к ним крепятся металлические подвесы. Крепление должно быть надежным, от него во многом зависит сохранность и качество потолков. Места крепления должны располагаться таким образом, чтобы шаг составлял не менее 1,2 м. До стены болты должны располагаться не менее чем в 60 см.
  3. Там, где планируется установить светильник любого типа, в зависимости от его размеров и веса рекомендуется установить дополнительный каркас.
    Это позволит минимизировать риск обрыва светильника, надежно его зафиксирует в установленном месте потолка.
  4. Теперь собираются основные направляющие. Они фиксируются на крючки подвесов, для чего используются специальные отверстия в них. Теперь направляющие распределяются на полках угловых профилей. При значительной длине стены и нехватке длины одного профиля они соединяются между собой из двух отрезков равной длины. Для этого используются специальные замки, которые находятся на концах реек. Фиксация также проводится при помощи зажимов-бабочек.
  5. Далее идет черед продольных и поперечных реек. Благодаря наличию для них стандартных креплений монтаж их осуществляется максимально просто и быстро. Крепления надеваются в прорези по бокам направляющих. Установка каркаса, на который далее устанавливаются минеральные плиты, закончен. Остается для точности проверить его с помощью горизонтального уровня.
  6. На следующей стадии осуществляется монтаж встроенных светильников, что даст возможность спрятать под конструкцией провода и коммуникации. И после укладки проводов и подключения светильников осуществляется монтаж минеральных плит. Делается это легким нажатием на них в места ячеек в каркасе. Делать это следует аккуратно, без сильного нажатия. Для простоты установки можно слегка сжать углы каждой плиты. Устанавливают их по диагонали, слегка выгибая наружной стороной.

Теперь при необходимости проведения планового ремонта, замены лампочек в светильниках плиты легко демонтируются. Они вынимаются также с помощью плавного нажатия и затем снова просто устанавливаются на место.

Следование приведенному алгоритму последовательных действий при монтаже потолков системы Армстронг позволит получить отличный результат. А также обеспечить созданной конструкции максимальную прочность и долговечность.

Видео о монтаже потолка Армстронг

минимальное расстояние от потолка и советы по монтажу

В настоящее время в помещениях достаточно часто встречается потолок «Армстронг». Эти потолочные конструкции популярны благодаря своему современному стилю. Монтаж потолка прост и позволяет спрятать коммуникации. Давайте разберемся, какое минимальное расстояние должно быть от бетонной поверхности до потолочного покрытия «Армстронг», рассмотрим его технические характеристики и иные тонкости установки.

Оформление потолка – интересная идея

Технические характеристики

Положительные характеристики потолков «Армстронг»:

  • подавляет шумовой эффект до 39 Дб;
  • светоотражение потолка – 92%;
  • покрытие прогибается при температуре +32 градуса Цельсия и влажности 90%, и прогиб составляет всего 2 миллиметра.

Устанавливается такой потолок в комнате, где уже сделан ремонт. Если сравнивать «Армстронг» с потолочными покрытиями из гипсокартона, то его плюс в том, что он не требует отделки. В потолки данного типа можно вмонтировать разные виды светильников.

Конструкция закрепляется на плитах перекрытия, и благодаря ее небольшой массе, на них не оказывается значительно нагрузки. Потолок модели «Армстронг» – хороший вариант для отделочных работ в квартире и частном доме. Он придаст помещению современный вид и стильность.

Выполнение подвесного каркаса для потолка

Схема монтажа каркаса для 60-сантиметровых и метровых плит

Простой способ монтажа конструкции не займет много времени и позволить избежать возникновения пыли в комнате. Следует учитывать то, что потолки уменьшатся на полметра или же на 30–40 сантиметров, это зазор, необходимы для встроенных светильников. Смонтировать своими руками такой потолок сможет каждый человек с набором инструментов. Но все же для установки потолка «Армстронг» нужен помощник.

Инструменты для монтажа

Потребуется:

  • электродрель или перфоратор;
  • шестисантиметровое шестимиллиметровое сверла;
  • молоток, ножовка или болгарка;
  • ножницы по резке металла, обивочный малярный шнур;
  • линейка, ручка или карандаш, а также строительный уголок 90о;
  • уровень одного из видов: лазерный или гидро.

Читайте также: Светильники для потолка “Армстронг”

Материалы для потолка

Чтобы просчитать объем подвесного потолка модификации «Армстронг», нужно иметь данные об общей площади и конфигурации помещения. Для этого рисуется план, на котором проставляются размерные параметры каждой из стен в метрах. Для этого потребуется обыкновенная рулетка длиной в 5 метров. После выполнения расчетов нужно определиться с комплектом поставки.

Комплектующие потолочного покрытия «Армстронг»:

  • плиты декоративного потолочного типа размеров 60 на 60 сантиметров и толщиной 15 миллиметров;
  • уголок пристенного типа размером 19 на 24;
  • профиль несущего типа маркировки Т в размерных параметрах 15 на 38 или Т 24 на 38;
  • профиль поперечного типа маркировки Т и размерных параметров 15 или 24;
  • подвес для закрепления потолка, в роли которого может выступать спица или пружина.

Все комплектующие детали обладают стандартными размерами, поэтому можно подсчитать необходимое их количество в любых единицах: метрах, сантиметрах или миллиметрах. Подвесные конструкции потолочного покрытия «Армстронг» могут иметь и иные размеры плит, доходящие до 1 метра в длину. Например, 60 на 120 сантиметров.

Расчет количества

Готовый каркас с ячейкой больше половины метра

Правила расчета требуемого количества:

  • пристенный профиль покупают в таком количестве, которое потребуется для прокладки его по периметру комнаты, то есть делается замер при помощи рулетки;
  • для крепления пристенного типа профиля нужны дюбеля размером 6 на 40 миллиметров. При этом максимальный шаг должен быть 45 сантиметров;
  • профиль особого несущего варианта, предназначенный для оформления потолка подвесного модификации «Армстронг» закрепляется к бетонному основанию потолка и стен. Промежуток от одного до другого  высчитывается таким образом, чтобы плитка покрытия, размер которой 60 на 60 см, вкладывалась в пазы двух профилей, расположенных по соседству;
  • монтаж подвесов выполняется с шагом в один метр строго по линии фиксации профилей несущего типа. Разметку наносят на схему помещения.

Важно! Точки расположения подвесов с метровым шагом указываются в обязательном порядке. Несущие профили стоит располагать симметрично продольной оси комнаты.

  • профили уголок несущего и пристенного типа соединяются специализированными перемычками. Шаг при их креплении – 60 сантиметров.

Эти советы не вызывают сложностей и облегчают расчет количества материалов для подвесного потолка. Когда данная процедура завершена, приступают к следующему этапу.

Выполнение разметки на стенах и потолочной поверхности

Каркас с вмонтированным прибором освещения дневного света

Уровень лазерного или водного типа поможет определить ровную горизонтального вида плоскость будущего потолка.

Важно! Технологический зазор является минимальным показателем высоты, на которую опускается потолок, равняется она высоте осветительного прибора с прибавлением одного сантиметра. В основном отступ от бетонного покрытия составляет не менее половины метра.

Для применения лазерного или водного уровня потребуется помощь еще одного человека. Разметкой служат отметки, проставленные по периметру комнаты и соединенные с использованием малярного шнура. На этом разметка под несущие профили завершена.

Поле этого на 30-ти или 60-сантиметровом расстоянии от длины помещения следует параллельно стене натянуть шнур, края которого фиксируются двумя забитыми в нее дюбелями. Эта отметка будет являться первой осью.

Вторая натягивается перпендикулярно предыдущей, с отступом от угла на промежуток, предусмотренный по чертежу. Далее выполняют разметку иных профилей несущего типа. Линии должны наноситься с промежутком в один метр – это будут метки под универсальный тип подвесов.

Установка каркаса под плиты «Армстронг»

Угол пристенного типа, выполненный из оцинковки, подрезают по размерным параметрам. Концы металлопрофиля на стыках в областях углов подрезают ножницами. Угол должен составлять ровно 45 градусов. Далее с 40-50-сантиметровым шагом следует просверлить отверстия.

После того как этот процесс завершен, профиль угловой следует приложить к разметке на стене и нанести метки для каждого из отверстий. Они высверливаются при помощи дрели с вставленным в нее сверлом для того материала, из которого выполнены стены в помещении. После подготовки отверстий в них забиваются дюбеля, и после этого угловой профиль пристенного типа крепится саморезами к стенке.

По заранее подготовленным меткам, выполненным на несущих профилях с применением дюбелей размером 6 на 40 миллиметров, крепятся специальные подвесы. Дрель и сверло пригодятся для выполнения отверстия. Дюбель забивается молотком. С помощью петли на одном из концов подвеса нужно завинтить саморез, используя шуруповерт. Чем лучше сделан каркас, тем крепче и надежнее будут держаться плиты подвесного потолка.

Крепить плитку к подвесам нужно при помощи крюка в специализированную просечку на металлическом профиле, конец которого ложится на полку уголка пристенного типа.



Оптимальный вариант осветительного прибора

В целях увеличения длины профилей при необходимости выполняют их стыковку. В такой ситуации используются готовые стыковочные элементы или самодельные пластины, которые вырезаются из обрезков профиля.

Подрезка профиля до требуемых размерных параметров выполняется путем применения болгарки или ножовки, а высота контролируется при помощи универсального подвеса. Зафиксировать спицы подвесов в определенном положении позволяет жесткая пружина, которая также может выдерживать сильное растяжение. Такое крепление позволяет прочно зафиксировать конструкцию на бетонных плитах перекрытия.

Перемычки и ребра жесткости делаются путем применения специализированного поперечного типа профиля. На несущем типе предусматриваются просечки для выполнения стыков, а на поперечном – крюки. При соединении такая конструкция представляет собой надежный замок. Важно запомнить, что угол между двумя типами профилей на стыковочной линии – несущим и поперечным – должен составлять 90 градусов, контроль осуществляют при помощи строительного угла.

Монтаж осветительных приборов

Перед началом монтажных работ проводят все коммуникации, которые прячутся под плитки «Армстронг». Важно, чтобы не было оголенных концов и провода были убраны в трубы гофрированного типа.

Расположение светильников на плитках потолочного покрытия должно быть продумано заранее. Там, где они предусмотрены, гофру нужно разрезать и вывести провод петлей.

В большинстве случаев применяются приборы дневного света с размерными параметрами 60 на 60 сантиметров. Реже используются точечные модели светильников, предназначенные для подвесного типа потолка «Армстронг», оснащенные крепежными пружинами. Они отжимаются и устанавливаются в предназначенное для них отверстие, после чего аккуратно отпускаются. Пружины подтягивают светильник к специальной плите потолочного покрытия «Армстронг».

Точечные светильники на потолке

Установка плит

После монтажа и подключения освещения все ячейки каркаса  заполняют декорирующими плитками, которые при необходимости подрезают до нужного размера строительным ножом. Иногда плитка выполнена из металла, тогда придется применять болгарку.

Процесс монтажа завершен.

Следуя данным рекомендациям, можно установить такой потолок самостоятельно, а не прибегать к помощи профессионалов. Оптимальный отступ от бетонного основания при установке следует для удобства оставлять более половины метра, хотя достаточно оставить промежуток, исходя из размера светильника, к которому прибавлен 1 сантиметр.

Видео-совет:

Монтаж подвесного потолка “Армстронг” вы сможете выполнить самостоятельно, имея за плечами хотя бы минимальный опыт подобных работ.

Монтаж подвесного потолка армстронг своими руками, инструкция

Монтаж подвесного потолка армстронг преимущественно осуществляется в промышленных помещениях, таких как офисы, цеха, магазины и т.д. И мало кто знает, что такие потолки прекрасно вписываются в жилые помещения. Конечно, в спальных комнатах и гостиных они не смотрятся. А вот в прихожей, коридоре и даже в кухне они вполне рациональны и эстетичны.

Почему рациональны? Потому что за такими потолками, так же, как и за другими подвесными – из гипсокартона, пластика, можно свободно развести любые коммуникации, такие как вентиляционные каналы, электроразводка, водоразводка и другие, кроме газовой разводки.

И что самое главное, в отличии от других подвесных конструкций, потолки армстронг обеспечивают очень легкий и быстрый доступ ко всем этим коммуникациям. А если вдруг что-то случилось, например, залили соседи сверху, не нужно разбирать и менять весь потолок.

Достаточно убрать старые плиты, произвести мероприятия по сушке, купить и уложить новые плиты. И потолок снова совершенно новый.

Конструкция потолка армстронг

В основном комплектующие для установки потолка армстронг состоят из ряда элементов.

Это профили:

  • Стартовый пристенный 3000 мм;
  • Несущий 3600 мм;
  • Поперечные 600 и 1200 мм.

А также элементы для подвеса:

  • пружинная «бабочка»;
  • спица с крючком;
  • спица с петлей.

Еще – плиты 600×600, они бывают разными:

  • асбестовые с рисунками и цветами,
  • пластиковыми,
  • зеркальными и т.д.

В эти плиты легко врезать светильники, даже есть светильники размером 600×600, которые легко устанавливаются в место плиты.

Как рассчитать потолок армстронг

Сначала нужно рассчитать, сколько и чего нужно для установки потолка армстронг. Для этого снимаем размеры покрываемого помещения, и на листке бумаги делаем чертеж. Берем для примера кухню размером 3000×4000 мм.

Так как профиль несущий (3600 мм) короче длины помещения (4000 мм), то ставить его будем поперек. Между несущими профилями должно быть расстояние 1200 мм для поперечных профилей в 1200 мм. И поэтому нужно будет три таких профиля.

Дальше между несущими профилями должны вставляться поперечные по 1200 мм на расстоянии друг от друга на такое же расстояние, чтобы между ними так же установить такой же профиль в 1200 мм., образовывая букву «Н». И уже в оставшиеся ячейки устанавливаются профиля в 600 мм.

Для ясности на рисунке внизу:

  1. Синим цветом обозначены несущие профиля (3600 мм),
  2. Красным – поперечные (1200 мм),
  3. Зеленым – поперечные (600 мм).

Правильно рассчитать подвесной потолок армстронг помогут специальные программы по расчету материалов. Одной из них пользуются продавцы в крупных строительных магазинах. Называется она «аркулятор», и рассчитывает не только потолок армстронг, но и кафельную плитку, пластиковые и МДФ панели, и даже гипсокартон (программа платная).

А можно поступить еще проще. Снять размеры, отдать их продавцу-консультанту, а он, в свою очередь, рассчитает сколько и чего нужно, и даст карту для монтажа вашего потолка.

Пошаговый монтаж потолка армстронг своими руками

Сначала надо определить, на какой высоте будем монтировать потолок, и с помощью уровня и карандаша по стене отмечаем прямую линию по периметру всего помещения.

Второе — строго по этой линии крепим стартовый пристенный профиль. Шаг между крепежными точками должен быть 300-400 мм. Хорошо, если стены идеально ровные.

Но если они далеки от идеала, то делаем следующее. Прикладываем профиль к стене и отмечаем на нем места соприкосновения. В этих местах сверлим отверстия под дюбеля или саморезы. Если прогиб стены слишком длинный, а крепить нужно в этом месте, то нужно воспользоваться подкладками.

В любом случае профиль по стене должен быть закреплен ровно, без прогибов. Иначе будут волны, портящие весь вид.

Совет. Доставку, распаковку и все работы по монтажу потолка армстронг нужно проводить предельно аккуратно, так как краска, которой покрыты составляющие, очень легко царапается.

Стартовый профиль обычно оклеен защитной пленкой, которую при монтаже аккуратно снимаем с той стороны полки, которая прилегает к стене.

Профиль во время установки потолка армстронг лучше резать болгаркой по длине и в углах под 45%. При этом технику безопасности никто не отменял.

Третье — по размерам чертежа укладываем несущие профиля, предварительно обрезанные по длине между противоположными стартовыми профилями. На профилях они не крепятся, а просто лежат. Крепятся они к потолку. Для этого есть бабочки и спицы.

Важно. Выполняя монтаж подвесного потолка армстронг, в процессе обрезания несущих профилей нельзя забывать о прорезях для замков поперечных профилей.

Они хоть и идут через каждые 20 см на стартовой, но если первая поперечина по чертежу идет на расстоянии, к примеру, 370 мм от стены, то резать нужно так, чтобы после укладки несущего профиля отверстия были на этом же расстоянии.

Четвертое — крепим несущие профиля. Для этого нужно собрать подвесы. В пружинную «бабочку» вставляются спицы так, чтобы с одной стороны был крючок, а с другой – петля. Обычно проволоку для спиц просто рубят, и края у них неровные. Из-за этого они не входят в отверстия «бабочек».

Берем и подтачиваем концы болгаркой. Затем ручками пассатижей сжимаем пружинные лепестки «бабочки», и вставляем спицы в отверстия. Мы получаем подвес в сборе. Кстати, спицы продаются разной длины. Тут нужно исходить от расстояния между базовым и подвесным потолком. Длину, по месту, обрезаем болгаркой.

Далее на чертеже должны быть отмечены точки установки подвесов, а в стартовом профиле имеются отверстия, в которые продеваем крючок подвеса. Через петлю крепим подвесы к базовому потолку.

Пятое — собираем поперечные профиля. Опять же согласно чертежу, в первую очередь собираются профиля по 1200 мм.

Для этого их концы нужно вставить в прорези несущего профиля с двух сторон так, чтобы они зашли в замки друг друга. Аналогично монтируются профиля 600 мм.

Далее выравниваем потолок. Для этого так же ручками пассатижей сжимаем лепестки подвесов, одновременно приподымаем или опускаем стартовые профиля, используя уровень.

Осталось уложить плиты. Берем плиту и под углом заводим между потолками. Затем, если правильно собрана рама, плиты должны легко ложиться в ячейки 600×600 мм.

Если расстояние между базовым потолком и армстронг небольшое, то лучше все плиты разложить, когда еще не вся рама будет собрана. Крайние плиты очень легко режутся строительным ножом, подгоняясь по размерам.

Также в них можно врезать точечные светильники. Но при этом нужно помнить, что асбестовые плиты очень хрупкие, и работы с ними требуют осторожности и аккуратности.

Как видно, нет ничего сложного в том, чтобы выполнить монтаж подвесного потолка армстронг своими руками. Главное – желание, и знание, как это сделать.

Как установить подвесной потолок Аrmstrong: инструкция и видео

Подвесные потолки Armstrong давно зарекомендовали себя как легкая, надежная и удобная в сборке потолочная подвесная система. Они удачно скрывают все коммуникации, расположенные под существующим перекрытием, обеспечивая в то же время простой к ним доступ.

Подвесной потолок от компании Армстронг

В подвесной потолок типа Armstrong можно легко установить точечные встраиваемые приборы освещения, растровые светильники и вентиляционные решетки. Применяемые потолочные панели или кассеты выполняются из минеральных прессованных материалов или легкого штампованного алюминия.

Иногда в Armstrong потолки производится установка специальных прозрачных (матовых или с нанесенным рисунком) кассет с последующей их подсветкой. Для утепления и шумоизоляции применяют базальтовые или минеральные утеплители в виде матов. Так же в ячейки подвесного потолка в требуемом месте (например, в гостиной над обеденным столом) можно установить обогревающие HP панели размером 600 х 600 мм или 600 х 1200 мм.

Декоративные потолочные кассеты

Потолок Armstrong имеет следующие достоинства:

  • Легкая подвесная конструкция, не оказывающая большой нагрузки на межэтажное перекрытие
  • Очень простая технология сборки каркаса и установки потолочных панелей
  • Обеспечивает простой доступ к подпотолочному пространству
  • Монтажные работы выполняются после завершения отделки стен и пола

Универсальный подвес

Комплект материалов

Подвесной потолок Armstrong состоит из профилей, подвесов и декоративных потолочных плит. Потолочные плиты из минеральных материалов имеют следующие характеристики:

  • Влагостойкость – 90 %
  • Звукоизоляция – 34 дБ
  • Светоотражение – 83 %

Ниже приведен перечень материалов:

  • Профиль уголковый пристенный 19 х 24 мм (длина – 3,7 м)
  • Несущий профиль Т-15 или Т-24 (длина 3,7 м)
  • Поперечный профиль Т-15 или Т-24 (600 мм или 1200 мм)
  • Подвес универсальный (спица крюк и спица петля, соединенные плоской пружиной)
  • Плиты потолочные минеральные 600 х 600 мм или 600 х 1200 мм (толщина 12 мм)

Схема каркаса

Цифра в названии профиля обозначает ширину его полочки, а буква — форму. Крепеж подвесного каркаса к потолку и стенам осуществляется дюбелями и саморезами 6 х 40 мм.

Технология установки

Важно знать! Перед тем, как установить Armstrong подвесные потолки рекомендуется проложить все потолочные коммуникации, такие как проводка освещения, вентиляция и другие. После того как каркас будет смонтирован, сделать это будет проблематично.

Важно знать! Установка подвесного потолка Армстронг производится на расстоянии не менее 12 см от существующего потолочного перекрытия. Такое пространство необходимо для установки светильников и монтажа потолочных панелей.

Крепление подвеса к потолку

Эта операция производится в целях определения горизонтальной плоскости подвесного потолка, ширины крайних плит. Выполняется она с применением лазерного или водяного уровня. Имеет она следующую последовательность:

  1. Определение самой нижней точки существующего перекрытия
  2. Установка отметки уровня будущего потолка от нижней точки
  3. Нанесение меток по периметру стен (разметка горизонтальной плоскости)
  4. Соединение отметок прямой линией

Работу по разметке необходимо выполнять вдвоем. Отметки соединяют малярной красящей нитью. Для этого один конец нити прикладывают к первой метке, а второй ко второй отметке.

Монтаж поперечных профилей к несущему

Нить оттягивают на 5-10 см и отпускают. Краситель оставит на стене ровную линию. На потолке так же производится разметка осей несущих профилей.

Перед разметкой потолка производится расчет осей таким образом, чтобы подрезать пришлось только крайние противоположные ряды потолочных плит. Целые плиты должны лежать между первым и последним рядом.

Проверка уровня каркаса

Важно знать! Для уменьшения нагрузки на пристенный уголковый профиль необходимо крайние несущие профили располагать на расстоянии не более 600 мм.

По осям на потолке отмечают точки крепления универсальных подвесов. Делают это с шагом 1-1,2 м. Если планируется применение утеплителя, то крепеж подвесов к потолку выполняется специальными анкерами. Так же необходимо уменьшить шаг установки универсальных подвесов (0,5 – 0,6 м).

Светодиодный светильник Армстронг 600 х 600

Установка металлического каркаса

По отмеченной линии на стенах производят крепеж уголкового пристенного профиля. Его крепят дюбелями и саморезами. Для этого перфоратором или дрелью высверливают отверстия с шагом 35-45 см и молотком забивают в них дюбеля.

Уголок располагают окрашенной стороной к полу и крепят к стене по линии саморезами в дюбель. Делают это дрелью с крестовой насадкой. При необходимости обходят выступающие части помещения (пилястры или углубления).

Точечный диодный светильник

Для этого профиль подрезают и стыкуют под углом 45 град в углах. По отметкам на осях несущих профилей производится монтаж универсальных подвесов. Делают это дюбелями и саморезами или анкерными винтами. Для крепления к потолку на подвесе имеется спица с петлей.

К подвесам на крюки вешаются несущие Т-профили. Для этого они имеют специальные просечки. По концам профиля имеются удобные замки, которые позволяют удлинять профиль при необходимости.

Между несущими профилями производится установка поперечных, коротких Т-профилей. Для монтажа на поперечном профиле предусмотрены выступы, которые заводятся в просечку на несущем профиле до упора.

Края поперечных профилей последних рядов должны ложиться на пристенный угол. Для этого один крайний выступ срезают. В результате должна получится конструкция напоминающая решетку с ячейками 600 х 600 мм или 600 х 1200 мм (в зависимости от Вашего выбора).

После установки каркаса его выравнивают, регулируя высоту подвесов. Уровень горизонтальности между профилями проверяют коротким правилом 1,5 м.

Установка и подключение приборов освещения

Если применяются растровые светильники дневного света 600 х 600 мм или светодиодный потолочный светильник Armstrong, то их устанавливают в ячейки каркаса, уложив на полочки несущих и поперечных профилей. В том случае, если в подвесные потолки Armstrong устанавливают точечные светильники, в потолочной плите вырезают ножом отверстие и в него вставляют прибор освещения. Для этого пружины светильника предварительно отжимают.

Важно помнить! Отпускать пружины надо плавно, иначе плита может разрушиться.

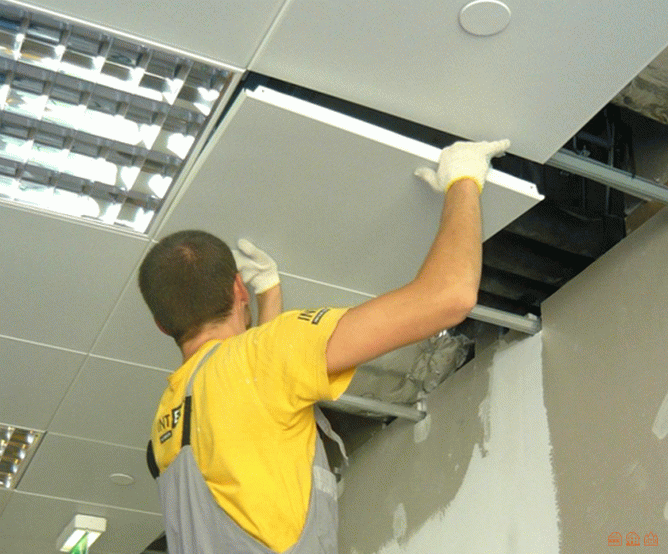

Монтаж потолочной плиты

При установке плит необходимо соблюдать направление рисунка указанное с обратной стороны. Когда освещение установлено пустые ячейки каркаса заполняют потолочными панелями. Ряды плит у стен подрезают острым ножом.

Простой монтаж потолка армстронг своими руками

Устройство подвесных потолков Armstrong

Подвесные потолки такой конструкции впервые появились на российском рынке в конце прошлого столетия. В те времена их использовали преимущественно в общественных зданиях, что придавало помещениям европейский вид. Но прошли годы, и если раньше о монтаже потолка армстронг в квартирах и собственных домах даже не помышляли, то сегодня их часто можно увидеть в жилых помещениях. При этом выполнить монтаж такой конструкции может любой человек, даже не имеющий профессиональных навыков.

История

Открутив ленту истории на 150 лет назад, мы увидим, как в американском городке Питсбург штата Пенсильвания образовалась небольшая мастерская, обрабатывающая пробку. Владельцем этой мастерской был Мортон Армстронг, который и начал первым производить покрытия для пола и потолка из отходов пробкового производства.

Сейчас это процветающая компания, имеющая 42 завода в 12 странах мира и более 15000 сотрудников.

В состав потолочных плит, которые являются продукцией этого производителя, кроме природных минеральных веществ — перлита, глины и шлаковой ваты — в большом количестве входит вторичное сырье, получаемое от переработки:

  • макулатуры
  • минеральной растворимой ваты
  • старых потолочных плит
  • натурального крахмала
  • Важно! Потолочные плиты, несмотря на то, что в их производстве используется вторичное сырье, являются экологически чистым продуктом.

Изделия для подвесного потолка включают около 500 наименований, среди которых:

  • потолки из минерального волокна, металла, стекловолокна, дерева
  • подвесные системы
  • гнутые конструкции
  • и многое другое

По функциональности потолки армстронг разделяют на:

  • акустические
  • влагостойкие
  • противоударные
  • антибактериальные
  • огнестойкие

Суть подвесных конструкций армстронг

Монтаж потолков армстронг включает в себя установку каркаса из металлических направляющих и укладку на него минеральных плит.

Каркас крепят к основному перекрытию при помощи специальной подвесной системы, а при её отсутствии — обычной проволокой. Минеральные плиты имеют небольшой вес и толщину всего 20 мм. Они могут быть двух размеров:

  1. 60×60 см
  2. 60×120 см

В основном все потолки, выпускаемые фирмой армстронг, имеют белый цвет. По фактуре они могут быть перфорированными, с декоративным рисунком или гладкими. Также производят и металлические формы из тонких листов стали, на которые гальваническим методом наносят синтетическое напыление.

Преимущества

Armstrong — подвесная система

Большая популярность подвесных конструкций армстронг обусловлена, прежде всего, их универсальностью. Но кроме этого они имеют и другие преимущества:

  • Есть возможность скрыть все коммуникации, которые проходят под потолком — электропроводку, системы вентиляции и кондиционирования, кабели подключения интернета и прочее.
  • Быстрый доступ в случае ремонта к скрытым конструкциям, для чего стоит убрать одну или две плиты.
  • Поверхность подвесных потолков имеет привлекательный вид и ровные геометрические размеры.
  • При необходимости конструкцию можно снабдить дополнительным утеплением и шумоизоляцией, хотя есть и готовые плиты, отвечающие этим требованиям.
  • Легкий и быстрый монтаж, исключающий какие либо мокрые и грязные процессы в помещениях.
  • Возможность создавать потолки разной фактуры, цвета и дизайна.
  • Высокая ремонтопригодность, поскольку все элементы имеют одинаковую форму и размеры. Поэтому можно быстро заменять плиты, пришедшие в негодность, новыми.
  • В подвесные конструкции легко вписываются современные светильники, позволяющие создавая различные спектры освещения — мягкий матовый, теплый желтый или холодный белый свет. А это, в свою очередь, помогает делить помещение на функциональные зоны.

Применение подвесных потолков

Конструкции армстронг чаще всего используют при отделке потолков общественных зданий — театров, вокзалов, спортивных залов, кинотеатров и библиотек, бассейнов и кафетериев, ресторанов и аудиторий. В медицинских учреждениях подвесные конструкции используют в коридорах и туалетах, гардеробных и холлах. Офисы и бизнес- центры также не являются исключением. И здесь потолки армстронг — частое явление.

Конструктивные особенности

Монтаж потолков ARMSTRONG

Потолочная система универсальна и легка в монтаже. Её конструктивной особенностью является то, что сборка потолка армстронг может производиться на любом удалении от основного перекрытия. Это позволяет скрыть конструкции и коммуникации различных размеров и объемов.

Кроме того, есть унифицированные плиты, в которые уже вмонтированы элементы кондиционирования, автоматического пожаротушения, вентиляции и освещения. Стоит только вставить такую плиту и подсоединить необходимые контакты или коммуникации. Расположение светильников можно менять, для чего плиты с встроенным оборудованием просто переставляют с одного места на другое.

Важно! При выборе подвесной системы нужно учитывать вес встраиваемого оборудования и выбирать ту конструкцию, которая сможет выдержать заданные нагрузки.

Подвесная система представляет собой профиль для подвесного потолка армстронг с размерами полочек 15 и 24 мм. Сама же конструкция может быть как видимой, так и скрытой. Цвет профилей:

  • белый
  • хром
  • металлик
  • золото

Замки могут быть цельноштампованными или латунными с повышенной прочностью.

Потолочные плиты имеют кромку разного вида:

  1. Для подвесной системы 24 мм — плиты с ровными краями Board SQ и Tegular SLT, имеющие на краю широкий уступ.
  2. Для системы 15 мм — плиты Microlook FL, имеющие узкую выемку.

Установка потолка армстронг

Монтаж и установка

Монтаж профиля на потолок включает в себя следующие операции:

  • разметку
  • установку направляющих на стены
  • крепление подвесов к перекрытию
  • монтаж основных и поперечных профилей
  • укладку минеральных плит
  • установку светильников

Но перед тем как начать монтаж, следует заранее проложить все планируемые коммуникации, чтобы после не демонтировать отдельные плиты.

Разметка

В первую очередь относительно перекрытия размечают уровень, на котором будет находиться новый подвесной потолок. При этом следует учитывать размеры скрываемых конструкций.

Для этого на нужной высоте от пола ставят на стене отметки. После этого намеченные точки должны соединиться одной замкнутой линией, расположенной строго горизонтально. Для этого используют строительный уровень длиной 2-3 метра или водяной, или лазерный.

Монтаж подвесной системы

Профили для подвесного потолка

Для устройства каркаса потребуются:

  • профили Т-образной формы длиной 3,7 м
  • настенные профили L-образной формы
  • подвесы
  • поперечные профили длиной 0,6 м

Если размеры помещения больше, чем длина направляющих, их стыкуют при помощи замкового соединения. При необходимости длинные элементы обрезают до нужной величины ножовкой по металлу.

Важно! Чтобы знать, как рассчитать подвесной потолок, можно воспользоваться онлайн-калькулятором, который есть на разных сайтах по продаже потолков армстронг.

Установку подвесной системы начинают с фиксации на стенах L-образного профиля по намеченной ранее горизонтальной линии. Для этого используют элементы крепления, максимально подходящие для материала стен — кирпича, бетона или дерева.

Профиль располагают окрашенной полочкой в сторону помещения.

После этого на основном потолке закрепляют подвесы с помощью перфоратора или дрели, что зависит от материала основания. Можно использовать подвесы заводского изготовления, а можно и самодельные из проволоки диаметром около 2 мм.

Единственное требование к проволоке — она должна быть максимально прямой и жесткой, чтобы выдержать вес подвесного потолка. Кроме того, необходимо крепить её, как минимум, тремя петлями к потолочному элементу и профилю.

Для крепления подвесов к основному потолку используют специальные анкера, на одном конце которых находится кольцо или изогнутый крючок. Причем анкера вставляют в ранее установленные дюбели.

Монтаж направляющих

Монтаж каркаса для потолка

Затем приступают к монтажу Т-образных направляющих. Они отличаются тем, что одни из них (длинные) имеют прорези, а другие (короткие) — выступы. При их соединении профиль с выступом легким нажатием вставляют в элемент с прорезью. В результате образуются ячейки размером 60×60 или 60×120 см — что зависит от выбранного типа минеральных плит. Длинные элементы устанавливают на подвесы, а между ними последовательно вставляют короткие, образовывая сетку из ячеек.

Когда решетка будет собрана, необходимо проверить её горизонтальность при помощи все того же строительного уровня — водяного или лазерного. Несоответствие горизонтали устраняется регулировкой подвесов путем увеличения или уменьшения размеров проволочной петли.

Специалисты советуют начинать установку профилей с образования ячейки по центру помещения. В этом случае, если размеры комнаты не кратны размерам плит, подрезать придется у стен, где это не очень заметно.

Завершающим этапом в устройстве подвесного потолка будет укладка минеральных плит армстронг в образовавшиеся ячейки и установка светильников. Стандартные светильники имеют размеры, соответствующие параметрам потолочных элементов армстронг. Они оборудованы светоотражающей системой и четырьмя лампами дневного света, что позволяет в достаточной мере распределять световой поток.

Через несколько дней после установки подвесного потолка следует проверить его горизонтальность, поскольку под тяжестью самих профилей, светильников и кассет он может слегка изменить геометрические размеры.

Особенности монтажа

Особенности монтажа

Завершающий этап по укладке потолочных плит следует проводить при температуре в помещении +15-30 градусов, и только после окончания всех строительных работ, включая монтаж чистых полов.

Если планируется установка нестандартных светильников или иного оборудования большого веса, то крепить их следует на индивидуальные крепежные конструкции.

Если дополнительно устанавливается утепление или шумоизоляция по потолочным плитам, то количество подвесов должно быть увеличено пропорционально весу потолка с дополнительными деталями.

Заключение

Потолки армстронг выпускают в разных вариантах, подходящих практически для любого помещения. Все они отличаются высокими техническими и декоративными свойствами. И, несмотря на их отличия, монтаж таких подвесных систем вполне по силам любому человеку, поскольку уже в самой их конструкции заложены простота и легкость. Главное — соблюдать рекомендации по их монтажу и порядок работ.

08.12.2013

Монтаж потолка армстронг своими руками как рассчитать расход плит при помощи формулы и калькулятора: фото и видео

Система крепления потолка Армстронг относится к подвесным типам. Отличается от остальных подвесных вариантов она тем, что элементы крепления плиток не спрятаны, а являются такой же декоративной составляющей, как сами потолочные плитки. Профили, из которых создается подвесная конструкция, изготовлены из алюминия или металлопластика, а сами плитки (кассеты) – из прессованного минерального и органического волокна, стекла, металла, зеркал с рисунком.  Материал кассет бывает обычным, и предназначенным для помещений с повышенной влажностью. Внешний вид потолка можно декорировать своими руками посредством окрашивания.

Подвесной потолок Армстронг

Основной сферой применения «Армстронга» является использование его в промышленных  или офисных помещениях. Но при выборе более красивого материала, возможна установка такого потолка и дома.

Плюсы потолка «Армстронг»

  • легко скроет все дефекты потолочной плиты, коммуникации (проводку, трубы).
  • технология монтажа позволит легко установить освещение, вентиляцию, систему пожаротушения.
  • существуют материалы кассет, которые обладают дополнительной шумоизоляцией.
  • простая установка позволит собрать потолок своими руками даже не имеющему специальных навыков строителю.
  • особенности конструкции обеспечивают легкий доступ к межпотолочному пространству, что позволит быстро и легко проводить манипуляции с проводкой, лампами и прочим.
  • в случае порчи потолка, можно заменить одну или несколько его плиток.

По высоте помещения потолок армстронг «отъедает» не менее 250 мм, поэтому в городских квартирах его можно встретить крайне редко

Расчет материалов

Если делать монтаж потолка своими руками нужно правильно рассчитать количество необходимых материалов, для того, чтобы не купить лишние и не идти в магазин за недостающими. Необходимо правильно рассчитать количество плиток, профилей и фурнитуры.

Продольные и поперечные профили подвесной системы

Это легко сделать по формулам:

  • количество плиток: площадь х 2,78
  • направляющие профили: площадь х 0,23
  • поперечные профили (1,2м.): площадь х 1,4
  • продольные профили (0,6м.): площадь х 1,4
  • периметральные уголки: Р/3
  • подвесы: площадь х 0,7

Таблица 1. Расчет материала для потолка Армстронг.

Пример расчета площади потолка в помещении неправильной формы

Эскиз потолка и места установки элементов

Разметка потолка

Монтаж подвесного потолка «Армстронг», как и других подвесных конструкций, нужно начать с разметки. По периметру стен отмечается линия, обозначающая высоту, на которой будет установлен потолок. Высота зависит от дизайна помещения, а так же от количества коммуникаций и размеров светильников, которые необходимо будет поместить под потолком.

Снятие штукатурки

Заделка трещин на потолке

Рекомендуется устраивать потолочную конструкцию на расстоянии не менее 120 мм. от основного перекрытия, чтобы можно было легко вытащить отдельные плитки. Далее наносятся линии, которые определяют местонахождение профилей. Определяются они по типоразмеру плиток и характеристикам каркаса. Разметить стены для каркаса легко своими руками с помощью уровня, обычного или лазерного. Главное в разметке – внимание и точность.

Монтаж каркаса поверх утеплителя

Каркас и сборка

После всех необходимых измерений и разметки, можно приступить непосредственно к монтажу каркаса. Технология его сборки довольно проста, даже начинающий справится с этим своими руками.

По периметру стен крепятся уголки (L-образный профиль), которые будут опорой будущей конструкции. После закрепления уголков можно крепить подвесы. Делать это нужно так, чтобы крючки не оказались ниже уровня уголков. Когда установка основных элементов завершена, переходим к сборке каркаса. В первую очередь устанавливаются направляющие профили, края которых фиксируются на уголках, а к потолочной плите крепятся анкерными подвесами. Далее к ним присоединяются поперечные профили, выдерживая расстояние между друг другом 60 см. Подвесная конструкция должна быть достаточно жесткой и прочной. При монтаже тяжелых элементов рекомендуется укрепить каркас дополнительно. Для этого используют все те же анкерные подвесы, или простую проволоку, сечением не менее 2 мм.

Схема установки подвесного потолка Армстронг

Укладка потолка

Когда вся проводка проведена, коммуникации установлены и каркас собран, можно осуществлять непосредственно монтаж подвесного потолка. Устраивая потолок своими руками, делайте это в перчатках, чтобы не испачкать материал, а так же избежать царапин или раздражения кожи рук минеральными составляющими. Установка должна начинаться с середины комнаты, чтобы крайние плитки подрезались приблизительно одинаково, это будет выглядеть аккуратнее. Плитки вставляются в приготовленные для них ячейки снизу, и выравниваются по профилю. В тех местах, где запланированы светильники, подключаются электрические соединения и монтируются лампы. Через 2-3 дня возможно небольшое провисание потолка под общим весом конструкции, и чтобы он выглядел аккуратно необходимо еще раз подвинуть все плитки и профили на место.

Таблица 2. Последовательность монтажа потолка Армстронг.

Как видно, система укладки потолка очень проста, ее легко можно осуществить своими руками.

Монтировать потолок рекомендуется после того, как закончены пыльные строительные работы, вставлены окна и двери. Температура в помещении на время ремонта, желательно, должна быть 15-30 С°.

Установка видеогалереи

| Потолочные решения Armstrong

Статистика

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ Knauf Ceilings Holding GmbH Am Bahnhof 7 97346 Ифофен Deutschland Тел .: +49 (0) 9323 / 31-0 Факс: +49 (0) 9323 / 31-277 Электронная почта: [email protected] Уполномоченный представитель Управляющий директор: Йорг Шанов, Мартин Штюрмер Регистрационный офис: Amtsgericht Würzburg Реестр: HRB 6031 Номер плательщика НДС: DE317846056 ЮРИДИЧЕСКИЕ ССЫЛКИ Ответственность Этот веб-сайт был создан с должной осмотрительностью, и его содержание регулярно проверяется.Тем не менее, ответственность за точность, актуальность, полноту и постоянную доступность ограничивается случаями грубой небрежности или умышленного неправомерного поведения. Обязательная информация, советы, рекомендации или декларации предоставляются только в рамках индивидуального общения с нашими клиентами. Мы оставляем за собой право изменять, добавлять, сокращать или даже прекращать наши интернет-услуги в любое время. Наш веб-сайт содержит ссылки на внешние веб-сайты третьих лиц, на содержание которых мы не имеем влияния.Мы не принимаем это содержание как наше, поскольку мы не имеем никакого влияния на его представление и изменение. Провайдер или оператор любого связанного веб-сайта всегда несет ответственность за содержание или политику конфиденциальности соответствующего веб-сайта. Авторские права Внешний вид веб-сайта, любая используемая графика и изображения, а также его содержимое защищены законом об авторском праве. Мы однозначно сохраняем за собой все имущественные права. В частности, любое копирование, редактирование, разглашение и любой другой вид использования требует нашего письменного согласия, если действие не разрешено без письменного согласия в соответствии с положениями закона.ЗАЩИТА ДАННЫХ Принципы защиты данных Knauf Ceiling Solution Holding и Knauf Armstrong Ceiling Solutions: Knauf Armstrong Ceiling Solutions уделяет первоочередное внимание защите ваших личных данных. Поэтому мы хотели бы проинформировать вас о том, как мы защищаем вашу конфиденциальность, когда вы предоставляете нам свои доступные личные данные, и какими способами вы можете получить информацию о данных, предоставленных нам. В дополнение к соблюдению юридических требований по защите данных, мы, конечно же, хотели бы воспользоваться возможностью и взять на себя обязательство ответственно обращаться с вашими данными, указанными в этих примечаниях.Сбор данных, связанных с использованием При посещении веб-сайтов Armstrong Ceiling автоматически собирается следующая общая техническая информация: тип веб-браузера, используемая операционная система, доменное имя вашего интернет-провайдера и аналогичная информация. Это исключительно информация, которая не позволяет делать никаких выводов, касающихся вас лично. Вы можете в любое время возразить против этого сбора и хранения данных, которые вступят в силу в будущем. Сбор личных данных Если на веб-сайте Knauf Armstrong Ceiling Solutions вас также попросят предоставить личную информацию, такую ​​как имя, адрес или номер телефона, это регулируется особыми правилами и может иметь место только с вашего предварительного согласия.Вы можете в любой момент отозвать это согласие в письменной форме и вступить в силу в будущем: [email protected] Использование файлов cookie в Google Analytics Этот веб-сайт использует функции службы веб-аналитики Google Analytics. Поставщик — Google Inc. 1600 Amphitheatre Parkway Mountain View, CA 94043, США. Google Analytics использует так называемые «куки». Это текстовые файлы, которые хранятся на вашем компьютере и позволяют анализировать использование вами веб-сайта. Как правило, информация об использовании вами этого веб-сайта отправляется на сервер Google в США и сохраняется там.В случае активации анонимизации IP-адреса на этом веб-сайте ваш IP-адрес будет предварительно сокращен Google в государствах-членах Европейского Союза или в других странах, которые являются сторонами Соглашения о Европейском экономическом пространстве. Только в исключительных случаях полный IP-адрес будет передан на сервер Google в США и сокращен там. От имени оператора этого веб-сайта Google будет использовать эту информацию для оценки вашего использования веб-сайта с целью создания отчетов о деятельности веб-сайта для оператора веб-сайта и для предоставления дополнительных услуг, связанных с использованием веб-сайта и использованием Интернета.IP-адрес, передаваемый вашим браузером в рамках Google Analytics, не будет объединен с другими данными Google. Вы можете предотвратить сохранение файлов cookie с помощью соответствующей настройки в программном обеспечении вашего браузера; однако мы прямо указываем на то, что в этом случае вы не сможете использовать все функции этого веб-сайта в полной мере. Кроме того, вы также можете запретить запись данных, сгенерированных файлом cookie и относящихся к использованию вами веб-сайта (включая ваш IP-адрес), Google и обработку этих данных Google, загрузив и установив подключаемый модуль браузера в следующих условиях: ссылка: инструменты.google.com/dlpage/gaoptout Ваши права В соответствии с законом о защите данных вы имеете право в любое время получить информацию о ваших личных данных. По запросу мы предоставим вам письменное уведомление в течение одного месяца с момента получения вашего запроса о том, обрабатываются ли и какие из ваших личных данных нами в соответствии с действующим законодательством. Вы можете отправить запрос в письменной форме по указанному ниже адресу или по электронное письмо по адресу [email protected]. Вы также имеете право на исправление или удаление личных данных, собранных нами о вас, которые являются неполными, неверными или устаревшими.Мы всегда заботимся о том, чтобы ваши данные обрабатывались только в том случае, если ваше согласие было дано в соответствии с требованиями Общего регламента защиты данных. Удаление ваших личных данных происходит, если вы отзываете согласие, если обработка личных данных больше не требуется для достижения цели, для которой они были первоначально сохранены, или если личные данные обрабатываются незаконно. Сюда не входят такие личные данные, которые необходимы для целей бухгалтерского учета и отчетности или подлежат обязательному хранению.Кроме того, вы имеете право получить свои данные в структурированном, стандартном и машиночитаемом формате или передать их третьему лицу. Не стесняйтесь обращаться к нам по адресу [email protected], если, по вашему мнению, мы нарушили какие-либо применимые положения о защите данных. В противном случае вы имеете право подать апелляцию в надзорный орган. В интересах защиты вашей конфиденциальности и безопасности мы берем на себя смелость проверять вашу личность заранее, прежде чем отправлять вам информацию по почте или предпринимать какие-либо соответствующие исправления или удаления.Право на информацию По запросу мы как можно скорее уведомляем вас в письменной форме в соответствии с действующим законодательством, хранятся ли у нас ваши личные данные и какие именно. Если будет сохранена ложная информация, мы исправим это по вашему запросу. Если у вас есть какие-либо вопросы по теме защиты данных, свяжитесь с нами в любое время по адресу: [email protected] Возражение против рекламных писем Настоящим возражается против использования контактных данных, опубликованных в рамках обязательства по выходным данным, для отправки рекламных и информационных материалов, которые не были явно запрошены.Операторы сайтов прямо оставляют за собой право предпринимать юридические действия в случае нежелательной отправки рекламной информации, например, в виде спама по электронной почте. Данные информационного бюллетеня Если вы хотите получать информационный бюллетень, предлагаемый на веб-сайте, мы просим вас предоставить нам адрес электронной почты, а также информацию, которая позволит нам проверить, что вы являетесь владельцем указанного адреса электронной почты, и согласны с получением. информационного бюллетеня. Для этого Knauf использует метод двойного согласия.Никаких дополнительных данных не будет. Мы используем эти данные исключительно для отправки запрошенной информации и не будем передавать ее третьим лицам. Вы можете отозвать свое согласие на хранение данных, адреса электронной почты, а также на их использование для отправки информационного бюллетеня в любое время, например, через ссылку «Отказаться от подписки» в информационном бюллетене. Связаться с нами Ответственность за обработку персональных данных, полученных через этот сайт, лежит на Knauf Ceiling Solutions Holding GmbH, Am Bahnhof 7, 97346 Iphofen, Germany.Не стесняйтесь обращаться к нашему уполномоченному по защите данных в любое время, если у вас возникнут какие-либо вопросы или вам потребуется дополнительная информация по теме защиты данных: Сотрудник по защите данных группы Knauf, Германия Юлия Фюллер Am Bahnhof 7 97346 Ифофен Электронная почта: [email protected]

Персонализация

1 Что такое файлы cookie? Файлы cookie — это небольшие текстовые файлы, которые сохраняются на вашем устройстве через ваш браузер, когда вы используете наш веб-сайт.Эти текстовые файлы содержат информацию о предоставлении удобных для пользователя услуг и читаются веб-браузерами. Файлы cookie позволяют нашему веб-сайту распознавать вас, чтобы наш веб-сервер мог представить вам более индивидуальный, лучший, быстрый и настраиваемый веб-сайт. Обратите внимание, что если вы заблокируете файлы cookie, вы не сможете получить доступ к некоторому веб-контенту. В основном различают следующие типы файлов cookie: Файлы cookie, связанные с сеансом: они хранятся на наших веб-страницах, на вашем компьютере или оконечном устройстве во время просмотра веб-страниц, а затем удаляются.Постоянные файлы cookie: эти файлы cookie остаются на вашем компьютере в течение длительного времени. Сторонние файлы cookie: эти файлы cookie создаются партнерскими веб-сайтами и встраиваются в наш сайт. Они используются, например, для доставки персонализированной рекламы. 2. как мы используем файлы cookie Как правило, мы используем Интернет-технологии (например, файлы cookie, JavaScript) только для облегчения работы нашего веб-сайта и оптимизации нашего предложения и вашего взаимодействия с нашим контентом: Мы используем так называемые файлы cookie, связанные с сеансом, чтобы текущий сеанс оставался активным.Мы используем файлы cookie для анализа данных. Это позволяет нам видеть, как принимаются наши формы, сколько посетителей используют наши страницы и какие страницы посещаются чаще всего. Мы используем сторонние файлы cookie, чтобы вам было удобнее работать с нашим контентом и рекламой. Этот веб-сайт также использует услуги веб-анализа от Google. Дополнительную информацию можно найти в разделе «Защита данных». 3 Сторонние файлы cookie Некоторые сторонние поставщики устанавливают файлы cookie на вашем компьютере, в частности, для регистрации поведения посетителей и персонализации предложений (включая рекламу).В зависимости от платформы третьи стороны устанавливают несколько файлов cookie. Вы можете прочитать, как сторонний поставщик обрабатывает файлы cookie на соответствующих страницах сети. Примечания к сетям можно найти в таблице ниже. Мы не контролируем сторонние файлы cookie. Поэтому мы рекомендуем вам проверять веб-сайты третьих лиц, чтобы определить, какие файлы cookie используются и как ими можно управлять. Для распространенных сторонних поставщиков, таких как Facebook, Google и многих других, «Альянс цифровой рекламы» предлагает возможность осуществить коллективный отказ всех компаний DAA.Дополнительную информацию можно найти в пунктах 4 и 5. 4. В настоящее время мы используем следующие файлы cookie • Cookiename / Компания / Продолжительность / Применение • NID / Google / 182 дня / Этот файл cookie хранит настройки и другую информацию пользователя. К ним относятся, в частности, предпочтительный язык, количество результатов поиска, отображаемых на странице, и решение, активировать или нет фильтр SafeSearch Google. • IDE / AdWords Remarketing / 2 года / Используется для рекламы, которую Google показывает в различных местах в Интернете.• 1P_JAR / Google Analytics / 1 месяц / Сбор статистики веб-сайта и отслеживание коэффициентов конверсии. • СОГЛАСИЕ / Youtube и Google / 20 лет / Этот файл cookie хранит предпочтения и другую информацию пользователя. К ним относятся, в частности, предпочтительный язык, количество результатов поиска, отображаемых на странице, и решение, активировать или нет фильтр SafeSearch Google. • DV / Google / 7 минут / В этом файле cookie хранятся предпочтения и другая информация пользователя.К ним относятся, в частности, предпочтительный язык, количество результатов поиска, отображаемых на странице, и решение, активировать или нет фильтр SafeSearch Google. • IDE / AdWords Remarketing / 2 года / Используется для рекламы, которую Google показывает в различных местах в Интернете. • ga / Google Analytics / 2 года / Позволяет регистрировать посещения и посетителей. • _ga_UA-43414963-9 / Google Analytics / 1 минута / Cookie предотвращает вызов Google Analytics (отказ). • _gid / Google Analytics / 1 день / Позволяет записывать посещения и посетителей.• cookie-согласие / самостоятельная установка / 1 год / просмотр и принятие уведомления о cookie-файлах. • fr / Facebook / 3 месяца / Cookie для пикселей Facebook 5. управление файлами cookie / возражение Вы найдете параметры настройки использования файлов cookie в меню вашего браузера. Обычно браузер имеет следующие параметры настройки: • Просмотр файлов cookie • Разрешить файлы cookie • Отключить все или отдельные файлы cookie. • Отключите все файлы cookie при закрытии браузера. • Блокировать файлы cookie • Сообщите мне, когда следует установить cookie • Противоречие с отслеживанием веб-анализа Для следующих браузеров вы найдете инструкции по отключению файлов cookie на страницах производителя.Если вы заблокируете наши файлы cookie в своем браузере, вы не сможете использовать некоторые области нашего веб-сайта. • Fire Fox • Internet Explorer • Chrome (Windows) / Chrome (Mac) / Chrome для iOS / Chrome для Android • сафари • Safari (iOS)

Литература по продукции | Армстронг Эйр

Стать дилером
НАЙТИ ДИЛЕРА
  • ТОВАРЫ
    • ТЕХНОЛОГИЯ OMNIGUARD ™
    • СИСТЕМЫ
    • PRO SERIES ™
    • COMFORT SYNC® A3 ТЕРМОСТАТ
    • ГАЗОВЫЕ ПЕЧИ
    • МАСЛЯНЫЕ ПЕЧИ
    • КОНДИЦИОНЕРЫ
    • ТЕПЛОВЫЕ НАСОСЫ
    • УПАКОВКИ
    • ОБРАБОТКИ ВОЗДУХА
    • OMNIGUARD & TRADE; Катушки
    • ТРАДИЦИОННЫЕ КАТУШКИ
  • ОСНОВЫ HVAC
    • ОТРЕМОНТИРОВАТЬ ИЛИ ЗАМЕНИТЬ?
    • ЧТО ТАКОЕ СИСТЕМА?
    • КАК ЭТО РАБОТАЕТ
    • РУКОВОДСТВО ПО ВЫБОРУ
    • ПОДГОТОВКА К ЦЕНУ
    • ЭНЕРГОЭФФЕКТИВНОСТЬ
    • ГЛОССАРИЙ ТЕРМИНОВ
  • РЕСУРСЫ
    • СОВЕТЫ ДЛЯ ПРОФЕССИОНАЛА
    • Часто задаваемые вопросы
    • ЭКОНОМИЯ ЭНЕРГИИ КАЛЬКУЛЯТОР
    • U.S. СТИМУЛЫ
    • КАНАДСКИЕ СТИМУЛЫ
    • ССЫЛКИ
  • РУКОВОДСТВО ПОКУПАТЕЛЯ
    • ЭНЕРГОСБЕРЕЖЕНИЕ
    • ENERGY STAR
    • ГАРАНТИЯ
    • ФИНАНСИРОВАНИЕ
    • ВЫБОР ДИЛЕРА
    • ЦЕНЫ
    • ПРОДАЖИ В ИНТЕРНЕТЕ ПОЛИТИКА
  • ВЫБОР ПРОФЕССИОНАЛА
    • ПОЧЕМУ ARMSTRONG AIR
    • ARMSTRONG ВОЗДУХ ТЕХНОЛОГИИ
    • ПРОФЕССИОНАЛЬНЫЙ ДИЛЕРЫ

ARMSTRONG INSTALLATION & REPAIRS, INC., E0114602006-9

Деловая компания ARMSTRONG INSTALLATION & REPAIRS, INC. — юридическое лицо, зарегистрированное в соответствии с законодательством штата Невада. Компания находится в реестре под номером компании E0114602006-9 и с национальным номером штата Невада NV20061494202 . Это юридическое лицо было впервые зарегистрировано 17 февраля 2006 года в юридической форме Отечественной корпорации. Его зарегистрированный агент — ЭНДРЮ РАНА с местом нахождения 8238 W.CHARLESTON BLVD, LAS VEGAS, 89117, NV имеет лицензию некоммерческого зарегистрированного агента. Текущий статус компании: , отозвана навсегда .

Информация о компании

Название компании ARMSTRONG INSTALLATION & REPAIRS, INC.
Статус Аннулировано без возможности восстановления
Номер компании E0114602006-9
NV Business ID NV20061494202
Тип компании Внутренняя корпорация
Исходное состояние NV
Дата регистрации 17 февраля 2006 г.
Список должностных лиц к оплате 28 февраля 2009 г.

Зарегистрированный агент

Имя ЭНДРЮ РАНА
Адрес 8238 Вт.CHARLESTON BLVD
Город ЛАС-ВЕГАС
Государство NV
Почтовый индекс 89117
Почтовый адрес А / Я 35637
Почтовый адрес 2 А / Я 35637
Город рассылки ЛАС-ВЕГАС
Штат почтового отправления NV
Почтовый индекс 89133
Тип агента Некоммерческий зарегистрированный агент

Компания ARMSTRONG INSTALLATION & REPAIRS, INC.Всего в управлении работают 7 человек. За коммерческую деятельность отвечают RALPH D ARMSTRONG с местом нахождения 1140 MIDDLERIVER CT, LAS VEGAS, 89123, NV в качестве президента, RALPH D ARMSTRONG с местом на 1140 MIDDLERIVER CT, LAS VEGAS, 89123, NV в качестве секретаря. , RALPH D ARMSTRONG с сиденьем 1140 MIDDLERIVER CT, LAS VEGAS, 89123, NV в качестве казначея, RALPH D ARMSTRONG с сиденьем в 23541 BIRCH CIRCLE, ROGERS, 55374, MV в качестве президента, RALPH RALPH место по адресу 23541 BIRCH CIRCLE, ROGERS, 55374, Миннесота в качестве секретаря, RALPH D ARMSTRONG с местом по адресу 23541 BIRCH CIRCLE, ROGERS, 55374, MN в качестве казначея, RALPH D ARMSTRONG, , место по адресу 235CIRCHERS, , 55374, Миннесота на должность директора.

Президент

Секретарь

Казначей

Президент

Секретарь

Казначей

Директор

Все данные на сайте носят исключительно информационный характер и взяты из общедоступных источников.

Связанные компании

  • ARMSTRONG INSTALLATION & REPAIRS, INC.
  • ARMSTRONG INSTALLATION & REPAIRS, INC.
  • ARMSTRONG INSTALLATION & REPAIRS, INC.
  • ARMSTRONG INSTALLATION & REPAIRS, INC.
  • ARMSTRONG INSTALLATION & REPAIRS, INC.
  • ARMSTRONG INSTALLATION & REPAIRS, INC.
  • ARMSTRONG INSTALLATION & REPAIRS, INC.
  • ARMSTRONG INSTALLATION & REPAIRS, INC.
  • ARMSTRONG INSTALLATION & REPAIRS, INC.
  • ARMSTRONG INSTALLATION & REPAIRS, INC.
  • ARMSTRONG INSTALLATION & REPAIRS, INC.
  • ARMSTRONG INSTALLATION & REPAIRS, INC.
  • ARMSTRONG INSTALLATION & REPAIRS, INC.
  • ARMSTRONG INSTALLATION & REPAIRS, INC.
  • ARMSTRONG INSTALLATION & REPAIRS, INC.

Серийный номер компании

Пресс-центр | Armstrong World Industries

20 ноя.2020 — Armstrong World Industries, Inc.приобретет Arktura

Armstrong World Industries Inc. Пресс-релизы

27 октября 2020 г. — Исправление — Armstrong World Industries сообщает результаты за третий квартал 2020 года

Новости Armstrong World Industries Inc.

27 октября 2020 г. — Armstrong World Industries сообщает результаты за третий квартал 2020 года

Armstrong World Industries Inc.Пресс-релизы

26 октября 2020 г. — Armstrong представляет новые потолочные решения для улучшения качества воздуха в помещении

Новости Armstrong World Industries Inc.

21 октября 2020 г. — Armstrong World Industries объявляет об увеличении денежных дивидендов за третий квартал 2020 года

Armstrong World Industries Inc.Пресс-релизы

14 октября 2020 г. — Armstrong World Industries отчитается о результатах за третий квартал 2020 года 27 октября

Новости Armstrong World Industries Inc.

27 августа 2020 г. — Владельцы зданий, которым требуются более здоровые и безопасные внутренние помещения, могут обратиться к новым потолочным решениям Armstrong, чтобы облегчить опасения по поводу пандемии COVID-19

Armstrong World Industries Inc.Пресс-релизы

24 августа 2020 г. — Armstrong World Industries, Inc. приобретает Moz Design, Inc.

Новости Armstrong World Industries Inc.

28 июл.2020 г. — Armstrong World Industries, Inc.Приобретает Turf Design, Inc.

Armstrong World Industries Inc. Пресс-релизы

28 июл.2020 г. — Armstrong World Industries сообщает результаты за второй квартал 2020 года

Новости Armstrong World Industries Inc.

22 июля 2020 г. — Armstrong World Industries объявляет о выплате денежных дивидендов за второй квартал 2020 года

Armstrong World Industries Inc.Пресс-релизы

15 июл.2020 г. — Armstrong World Industries сообщит результаты за второй квартал 2020 года 28 июля

Новости Armstrong World Industries Inc.

27 апреля 2020 г. — Armstrong World Industries сообщает результаты за первый квартал 2020 года

Armstrong World Industries Inc.Пресс-релизы

22 апреля 2020 г. — Armstrong World Industries объявляет денежные дивиденды за первый квартал 2020 года

Новости Armstrong World Industries Inc.

14 апреля 2020 г. — Armstrong World Industries представит результаты за первый квартал 2020 года 27 апреля

Armstrong World Industries Inc.Пресс-релизы

24 февраля 2020 г. — Armstrong World Industries сообщает результаты за четвертый квартал и полный 2019 год

Новости Armstrong World Industries Inc.

19 февраля 2020 г. — Armstrong World Industries объявляет о выплате денежных дивидендов за четвертый квартал 2019 года

Armstrong World Industries Inc.Пресс-релизы

11 февраля 2020 г. — Armstrong World Industries сообщит результаты за четвертый квартал и полный 2019 год 24 февраля

Новости Armstrong World Industries Inc.

25 ноя.2019 — Armstrong World Industries, Inc.Приобретает MRK Industries, Inc.

Armstrong World Industries Inc. Пресс-релизы

13 ноя.2019 — Программа переработки потолков Armstrong® отмечает 20-летие вывоза использованных потолочных панелей со свалок

Новости Armstrong World Industries Inc.

28 октября 2019 г. — Armstrong World Industries сообщает результаты за третий квартал 2019 года

Armstrong World Industries Inc.Пресс-релизы

23 октября 2019 г. — Armstrong World Industries объявляет об увеличении дивидендов за четвертый квартал

Новости Armstrong World Industries Inc.

10 октября 2019 г. — Armstrong World Industries представит результаты за третий квартал 2019 года 28 октября

Armstrong World Industries Inc.Пресс-релизы

30 сен.2019 — Armstrong World Industries завершила сделку по продаже бизнеса в регионе EMEA и Тихоокеанского региона компании Knauf

Новости Armstrong World Industries Inc.

29 июл.2019 г. — Armstrong World Industries сообщает результаты за второй квартал 2019 года

Armstrong World Industries Inc.Пресс-релизы

▷ Руководство Armstrong Series HC-6100, Руководство по установке, эксплуатации и техническому обслуживанию увлажнителя Armstrong Series HC-6100 (64 страницы)

  • Категории
    • Монитор
    • Холодильник
    • Кондиционер
    • Кухонная техника
    • Динамики
    • Переключатель
    • Сотовый телефон
    • телевизор
    • Принтер
    • Материнская плата
    • Камера наблюдения
    • Цифровая камера
    • Ноутбук
    • Варочная панель
    • Духовка
    • Пылесос
    • Сетевой маршрутизатор
    • Стереосистема
    • Микроволновая печь
    • Посудомоечная машина
    • ЖК телевизор
    • CD-плеер
    • Вытяжка
    • Кофеварка
    • Зарядное устройство
    • DVD-плеер
    • Система безопасности
    • Медицинское оборудование
    • Пульт дистанционного управления
    • Шайба
    • Все в одном принтере
    • Акустическая система
    • Наушники
    • GPS
    • Видеокамера
    • Сушилка
    • Морозильная камера
    • Плоский телевизор
    • Сетевая карта
    • DVR
    • Часы
    • Радио
    • Котел
    • MP3-плеер
    • Триммер
    • Беспроводной маршрутизатор
    • Модем
    • Система домашнего кинотеатра
    • Оборудование для фитнеса
    • Сабвуфер
    • Микрофон
    • Переносной генератор
    • Сканер
    • Автомобильная стереосистема
    • Автомобильная видеосистема
    • IP-камера
    • Домашний тренажерный зал
    • Точка беспроводного доступа
    • LED телевизор
    • Музыкальный инструмент
    • Воздухоочиститель
    • Телевизор ЭЛТ
    • Кухонный прибор
    • Клавиатура
    • ИБП
    • Часы-радио
    • Мышь
  • Популярные руководства
  • Последние обновленные документы (23.11.2020)
  • Лучшие инструкции
    • Беспроводные наушники Tzumi Sound Mates
    • DZ09 Умные часы
    • Умные часы U8
    • Универсальный пульт дистанционного управления Onn
    • DK-MBOX-030 Беспроводная колонка DKnight Magicbox
    • Mpow Bluetooth наушники Инструкции
    • Whirlpool WHAD703PAW
    • BGW210, BGW210-700 ARRIS uDSL Wireless Residential Gateway
    • Panasonic KX-TGA402, 96NKX-TGA402 DECT 6.0 Трубка
    • LG Electronics HBS760 Bluetooth-гарнитура
    • PASONOMI X9 Bluetooth-наушники
  • Дом
  • Бренды
  • Армстронг
  • Увлажнитель
  • серии HC- 6100
  • Инструкции по установке, эксплуатации и техническому обслуживанию

Установка Armstrong 43.80 VIL I&O (1)

  • Инструкции по установке и эксплуатации Промышленные насосы Вертикальные насосы серий 4300, 4360 и 4380

    Номер файла: 43.80 Дата: 14 сентября 2012 г. Заменяет: 43,80 Дата: 15 сентября 2010 г.

  • содержание1.0 Введение 1 .1 Инструкции по безопасному использованию 4 1. 2 Температура 4 1 .3 Уровни шума 4 1. 4 Уровни вибрации 5 1 .5 Хранение 5 1 .6 Распаковка 5 1 .7 Обращение с большими установками 52.0 Установка 6

    2.1 Расположение 62. 2 Установка 62.3 Общие трубопроводы насоса 72. 4 Выравнивание 82.5 Запуск насоса 82.6 Общий уход 92.7 Смазка 92,8 Чистота системы 102.9 Схемы установки 10

  • Инструкции по установке и эксплуатации

    Коммерческие насосы серий 4300, 4360 и 4380 Вертикальные насосы InLine

    4

    1.0 введение

    Этот документ содержит конкретную информацию о безопасной установке, эксплуатации и техническом обслуживании вертикальных линейных насосов и должен быть прочитан и усвоен персоналом, выполняющим монтаж, эксплуатацию и техническое обслуживание. Поставляемое оборудование спроектировано и сконструировано таким образом, чтобы при правильной установке, эксплуатации и техническом обслуживании обеспечивать безопасность и отсутствие риска для здоровья и безопасности. Следующие инструкции должны строго соблюдаться. Если по какому-либо вопросу требуется разъяснение, свяжитесь с Armstrong, указав серийный номер оборудования.

    предупреждающих символов

    Указания по безопасности при опасности поражения электрическим током.

    Инструкция по безопасности, несоблюдение которой может повлиять на безопасность.

    Инструкция по безопасности, относящаяся к безопасной эксплуатации оборудования. (внимание)

    г. 1 Уровни шума.

    1 .1 инструкции по безопасному использованию

    Установка данного оборудования должна производиться только после изучения и понимания данного документа. Транспортировка, транспортировка и установка этого оборудования

    должны выполняться только обученным персоналом с надлежащим использованием подъемного оборудования.Рекомендации по подъему см. На диаграммах ниже. См. Паспортную табличку насоса для получения информации об ограничениях по скорости, давлению и температуре. Указанные пределы не должны превышаться без письменного разрешения Armstrong.

    1. 2 температура

    Если при нормальных условиях эксплуатации может наблюдаться предел 68c / 155f (зона ограниченного доступа) для нормального прикосновения или 80c / 176f (зона неограниченного доступа) для непреднамеренного прикосновения, необходимо принять меры для минимизации контакта или предупредить операторов / пользователей о превышении нормальных рабочих условий.В некоторых случаях, когда температура перекачиваемой жидкости превышает указанные выше уровни температуры, температура корпуса насоса может превышать 100 ° C / 212 ° F, и, несмотря на методы изоляции насоса, необходимо принять соответствующие меры для сведения к минимуму риска для обслуживающего персонала.

    1,3 уровня шума

    Стандартный уровень звукового давления насосного агрегата, децибелы, взвешенный по шкале А, на расстоянии 1 м (3 фута) от агрегата.

    A

    1200 об / мин 1800 об / мин 3600 об / мин

    обозначение рамы

    odp tefc odp tefc odp tefc

    hp dB-A hp dBA hp dBA hp dBA hp dBA hp dBA

    140 0.75 1 59 0,75 1 58 1 3 64 1 2 64 1,5 3 70 1,5 2 79

    180 1,5 2 61 1,5 2 61 3 5 66 3 5 68 5 7,5 74 3 5 82

    210 3 5 66 3 5 65 7,5 10 70 7,5 10 73 10 15 76 7,5 10 85

    250 7,5 10 70 7,5 10 69 15 20 74 15 20 78 20 25 78 15 20 88

    280 15 20 75 15 20 74 25 30 74 25 30 82 30 40 80 25 30 89

    320 25 30 77 25 30 77 40 50 78 40 50 83 50 60 83 40 50 94

    360 40 50 80 40 50 80 60 75 80 60 75 89 75100 88 60 75 95

    400 60 75 82 60 75 84 100 125 83 100 92 125 150 92 100 96

    440 100 125 85 100 125 88 150 200 87 125 150 96 200 250 95 125 150 98

  • инструкция по монтажу и эксплуатации

    Коммерческие насосы серий 4300, 4360 и 4380 вертикальный насос InLine

    5

    1.4 уровня вибрации

    Вертикальные проточные насосы Armstrong разработаны с учетом уровней вибрации, установленных стандартом Института гидравлики. Вибрация насоса 9.6.4. стандартные уровни подробно описаны ниже:

    6,10

    7,11

    5,08

    4,06

    7,5 75 750

    3,04

    2,03

    0,01

    0

    0,24

    0,28

    0,28 0,12

    0,08

    0,04

    00.75

    входная мощность в условиях испытаний, кВт

    10 100 10001

    входная мощность в условиях тестирования, л.с.

    vibr

    atio

    n

    мм

    / с

    rm

    n

    ed

    vibr

    atio

    n

    дюймов

    es / s

    ec rm

    s, u

    n

    lter

    ed

    9000 age4 1. Not5 вводимые в эксплуатацию или выводимые из эксплуатации и хранящиеся, должны быть должным образом подготовлены для предотвращения чрезмерной коррозии.Защитные пластины порта насоса нельзя снимать, пока насос не будет готов к подсоединению к трубопроводу.

    Периодически (не реже одного раза в месяц) проворачивайте вал, чтобы вращающийся элемент оставался свободным, а подшипники полностью работали.

    При длительном хранении (более 3 месяцев) насос следует размещать в вертикальном положении в сухой среде.

    Внутреннюю ржавчину можно предотвратить, сняв заглушки в верхней и нижней части корпуса и слейте или продув всю воду.

    для предотвращения образования ржавчины или возможности замерзания.Не забудьте установить заглушки, когда устройство будет введено в эксплуатацию. Допускается защита от ржавчины или набивка оболочки влагопоглощающим материалом и закрытие ячеек. При возврате в эксплуатацию обязательно удалите осушитель из насоса.

    1 .6 uncr ating

    Вертикальные насосы Armstrong In-Line тщательно проверяются перед отгрузкой, чтобы убедиться, что они соответствуют требованиям вашего заказа. После извлечения насоса из ящика убедитесь, что оборудование находится в хорошем состоянии и что все компоненты получены в соответствии с требованиями упаковочного листа.О любых нехватках или повреждениях следует немедленно сообщать. Соблюдайте особую осторожность при обращении с агрегатом, осторожно размещая стропы и крюки, чтобы не подвергать насос нагрузке. Никогда не кладите кабельные стропы на вал насоса. Рым-болты или подъемные проушины на двигателе предназначены для подъема только двигателя, а не всего агрегата.

    1 .7 перемещение больших агрегатов vil

    Одним из эффективных способов подъема большого агрегата Series 4300 с транспортировочного поддона после открытия агрегата является установка подъемных крюков через подъемные кольца или ремни двигателя вокруг верхней части двигателя и осторожно приподнять, чтобы насос стоял вертикально.Поднимите ровно столько, чтобы снять поддон, затем опустите на ровную поверхность. Блок насоса и двигателя будет свободно стоять на ребрах кожуха. Снимите кожух муфты и проденьте (2) подъемные ремни через опору насоса / двигателя (по одной с каждой стороны вала двигателя) и закрепите их на подъемном устройстве. С ремнями на месте, используя распорку при необходимости про-TECT крышку вентилятора двигателя, вся сборка теперь может быть снята и надежно устанавливается в нужном положении в трубопроводе.

    Закрепите поддон и поднимите насос вертикально с помощью рым-болтов двигателя, поднимая только так, чтобы очистить поддон, затем сядьте на поверхность.

    A

    XY

    вертикальный рядный

  • Инструкции по установке и эксплуатации

    Коммерческие насосы серий 4300, 4360 и 4380 Вертикальные насосы InLine

    6

    Снимите кожух муфты и поместите подъемные ремни с каждой стороны муфты, используйте при необходимости используйте распорную планку для защиты кожуха вентилятора двигателя.

    важно: Не запускайте насос на какое-либо время в условиях очень низкого расхода или с закрытым выпускным клапаном. Это может привести к тому, что вода в корпусе

    достигнет состояния перегретого пара, что вызовет преждевременный выход из строя и вызовет серьезное и серьезное повреждение насоса и окружающей среды.

    2.0 установка

    2.1 расположение

    В открытых системах размещайте агрегат как можно ближе к перекачиваемой жидкости с помощью короткой прямой всасывающей трубы. Убедитесь, что над устройством и вокруг него достаточно места для работы, технического обслуживания, ремонта и проверки деталей.

    В закрытых системах по возможности насосы следует устанавливать сразу после расширительного бака / соединения подпитки. Это точка нулевого изменения давления, необходимая для эффективной работы насоса.Не подключайте более одного расширительного бачка к какой-либо закрытой гидравлической системе.

    Насосы с приводом от электродвигателя нельзя размещать во влажных или пыльных местах без специальной защиты.

    Не должно быть препятствий потоку воздуха в двигатель и / или вентилятор двигателя.

    2. 2 установка

    При установке вертикальных линейных насосов важно учитывать, что для получения полной добавленной стоимости от конструкции насоса необходимо убедиться, что насос смонтирован на трубе и не допускает движения при любом движении, расширении и сжатие трубопровода.Если какой-либо вертикальный линейный насос использует опоры для конструкции, абсолютно необходимо, чтобы на анкеры насоса не накладывалась деформация трубы. Под опорами насоса следует использовать контрольные элементы оборудования, такие как пружины или изолирующие прокладки из неопрена вафельного типа, которые деформируются под давлением, указывая на добавленный вес трубопровода, если насос не монтируется на трубе.

    Различные схемы установки подробно описаны на страницах 6 и 7:

    2.2.1 Вертикальные линейные насосы могут быть установлены непосредственно в трубопроводе системы без дополнительной поддержки.Подвески для труб просто рассчитаны на дополнительный вес насосной установки. Многие насосы устанавливаются таким образом и устанавливаются на достаточной высоте, чтобы занимать нулевое пространство на полу. (Рис. 2.1)

    2.2.2 Трубопровод во многих механических помещениях подвешивается близко к потолку, а насосы большего размера устанавливаются на уровне земли для упрощения обслуживания. На рис. 2.2 показано такое расположение с трубопроводом, опирающимся на потолок, и установкой vil с всасывающей направляющей Armstrong и трехфункциональным клапаном Flo-Trex.Таким образом устанавливаются многие очень большие насосы vil.

    2.2.3 Если потребуется дополнительная экономия места, нагнетательный золотник и клапан Flo-Trex могут быть заменены на удлиненный изогнутый, а поле клапана Flo-Trex преобразовано в прямоточный клапан и установлено в

  • .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
