Анкеров размеры: Размеры анкерных болтов

Содержание

Размеры анкерных болтов

Как выбрать анкерный болт нужного размера и как правильно сориентироваться в маркировке. Как повлияет на эксплуатацию величина анкерного болта? Эти вопросы звучат особенно часто от покупателей, впервые столкнувшихся с этими крепёжными элементами. При их выборе есть несколько нюансов, соблюдение которых позволит подобрать идеально отвечающий поставленным задачам анкерный болт. Попробуем их рассмотреть.

Зачем нужен - анкер болт

Крепёжные элементы предназначены для надёжной фиксации и удержания тяжёлых предметов и конструкций. Анкеры могут быть установлены в основания из кирпича, бетона, камня — то есть в высокопрочных и устойчивых к разрушению материалах. И именно размеру анкерных болтов следует уделить максимальное внимание при выборе. Важно учитывать 2 основных параметра:

  1. Диаметр. От него зависит максимальный вес, который способен выдержать анкер болт без разрушения или деформации. Также от его внешнего диаметра напрямую зависит диаметр просверливаемого монтажного отверстия. В продаже Вы можете встретить анкерные болты диаметром от 6,5 до 20 мм.

  2. Длина. Выбирать длину нужно с учётом толщины материала, в который будет монтироваться анкер. При этом нужно добиваться максимального вхождения анкерного болта в основание, но исключать его выход с другой стороны — в этом случае его надёжная фиксация окажется невозможной. У нас Вы можете купить анкер болты длиной от 18 до 400 мм.
Важно учитывать, что показатели длины и толщины анкерных болтов взаимосвязаны. Длинные крепёжные элементы обладают большей толщиной и способны выдержать повышенные весовые нагрузки. Для определения нагрузок используется показатель «килограмм/силы», значения которого приравнивается к весу закреплённого с помощью анкера предмета. К примеру, при диаметре анкерного болта в 6,5 мм и его длине в 18 мм допустимая нагрузка на него составляет 800 кгс, а при длине толщине 8 мм и длине 25 мм она увеличивается до 1200 кгс.

Как правильно читать маркировку анкерных болтов

Каждое крепёжное изделие сопровождается соответствующей маркировкой, в которой указывается его диаметр и длина. Именно в такой последовательности. Например, изделия с маркировкой 8х25 выпускаются толщиной 8 мм, а длиной — 25 мм. Это существенно облегчает покупку нужного Вам анкерного болта не только по цене, но и по параметрам.

Стандарты анкерных болтов - ГОСТ

Покупая продукцию от производителя MKT каждый потребитель может уточнить интересующие стандарты анкерных болтов - ГОСТ. Подробней о них можно узнать в каталоге реализуемых товаров от производителя МКТ.

Существующие стандарты анкерных болтов - ГОСТ

Данная спецификация охватывает химические, механические и габаритные требования, а также соответствующие методы испытаний для прямых и изогнутых анкерных болтов с головкой и без головки (также известных как анкерные стержни). Мы предлагаем товары, на нашем сайте, изготовленные из углеродистой, низкоуглеродистой, борсодержащей, легированной или высокопрочной низколегированной стали. При этом подробно указав предел текучести.

Анкерные болты поставляются в трех классах прочности, двух классах резьбы, различных размерах и предназначены для крепления конструктивных опор к бетонным фундаментам. А именно, таким как строительные колонны, опоры колонн для дорожных знаков, уличного освещения и светофоров, стальные опорные плиты и аналогичные приложения. Эта спецификация, однако, не распространяется на требования к механическим анкерным дюбелям, активированным порошком гвоздям или шпилькам и анкерным болтам, изготовленным из деформированных стержней.

Болты должны соответствовать указанному элементному химическому составу, что проверяется анализом тепла и продукта. Они также должны быть проверены на их соответствие механическим свойствам. А именно, таким как прочность на растяжение, предел текучести, удлинение, уменьшение площади и площади напряжения. Анкерные болты также должны соответствовать указанным значениям номинального размера, диаметра корпуса, сечения изгиба, длины, угла изгиба и длины с покрытием.

Данная статья является кратким изложением ссылочного стандарта. Это только информационная, а не официальная часть стандарта. Заказать товар можно через наш сайт, и получить детальную информацию о продукции по телефонам, которые размещены на нашем ресурсе. Кроме бесплатной консультации, специалисты готовы предложить идеальное соотношение цены и качества для любого клиента.

Анкерный болт с гайкой: размеры, гост, вес, монтаж

Обеспечить надежную фиксацию различных предметов и конструкций на бетонных поверхностях способны такие крепежные изделия, как анкера для бетона. Проблема крепления различных предметов к бетону является достаточно актуальной как в сфере капитального строительства, так и в области ремонта, выполняемого силами самих собственников недвижимого имущества.

Анкера по бетону способны обеспечить надежное закрепление любой конструкции

Таких трудностей не возникает, если крепежный элемент необходимо зафиксировать в более мягком материале – дереве или пластике. Если же речь идет о бетоне – материале, отличающемся высокой твердостью и, соответственно, хрупкостью, то необходимо использовать специальные крепежи, к которым, в частности, относятся болты анкерного типа.

Что такое анкер: общее понятие

Под словом «анкер» подразумевают крепежное изделие, используемое для фиксации различных предметов на конструкциях из полнотелых твердых материалов – бетона, строительного кирпича, природного камня и др.

Для установки такого крепежа следует подготовить отверстие с соответствующими размерами, в котором и будет размещаться болт анкерного типа.

Высокая удерживающая способность болта, помещенного в такое отверстие, может обеспечиваться за счет:

У любого анкера есть распорная часть

Наиболее популярным анкером является крепежный элемент, который благодаря особенностям своей конструкции расклинивается внутри отверстия, обеспечивая тем самым высокую надежность создаваемого соединения. Поверхность таких болтов, изготавливаемых из углеродистой стали, покрывается цинковым составом, который исключает риск возникновения и развития коррозии.

Размеры анкерных болтов для бетона

Обычно основные размеры анкерного болта указываются в формате, например: М10 12х100. Это обозначение расшифровывается следующим образом: М10 — диаметр резьбы болта, число 12 обозначает диаметр установки в миллиметрах (такого диметра отверстие необходимо просверлить в бетоне перед монтажом), число 100 — это длина анкера в миллиметрах.

Диапазон типоразмеров анкеров, применяемый в быту, как правило, ограничивается данными параметрами: резьба от М6 до М12 при длине от 55 до 160 мм. Разумеется, существует множество других вариантов, но они, скорее, относятся к разряду профессионального или узко специализированного крепежа.

Особенности монтажа анкеров для бетона

На надежность крепления, полученного при помощи анкерного болта, оказывает влияние целый ряд факторов:

  • качество материала, в которой устанавливается анкер;
  • тип и размеры крепежного элемента, которые должны подбираться в соответствии с нагрузками, воспринимаемыми таким изделием;
  • правильность подготовки места для размещения крепежа и соблюдение технологии его установки;
  • прочностные характеристики самого анкера.

Последовательность монтажных операций (нажмите для увеличения)

Монтаж болтов анкерного типа может выполняться в различные конструкции, материал изготовления которых должен отличаться достаточно высокой прочностью. Сюда, в частности, относятся:

  • фундаменты из бетона;
  • стены и перегородки из бетона и кирпича;
  • плиты перекрытия, которые обычно изготавливают из бетона.

Схемы установки механических анкеров

Предметами и конструкционными элементами, которые крепятся при помощи таких болтов, обычно являются:

  • балки из металлопроката различного типа;
  • элементы подвесных потолочных конструкций;
  • светильники и люстры;
  • деревянный брус, применяемый для монтажа напольных и потолочных покрытий;
  • элементы лестничных конструкций;
  • несущие конструкции, обладающие большим весом и габаритами.

Расчет нагрузки в зависимости от параметров анкера

Как уже говорилось выше, фиксация болта анкерного типа внутри предварительно подготовленного отверстия может быть обеспечена двумя основными способами:

  • путем расклинивания распорной втулки внутри отверстия;
  • за счет специального клеевого состава, связывающего болт и внутренние стенки отверстия (химический анкер).

Существуют требования для отверстий в закрепляемой детали, которые не должны превышать указанные в таблице значения. Большие зазоры допускается заполнять раствором

Механические анкерные болты для бетона

К самым распространенным видам анкерных болтов относятся крепежные изделия, работающие по механическому принципу.

Забивные

Одним из таких изделий является забивной анкер, внутри распорной втулки которого есть резьба. Этот анкер, предназначенный для бетона и других плотных и твердых материалов, разжимается в отверстии за счет специального устройства, после чего в него вкручивают сам крепежный элемент.

Разновидности и порядок монтажа забивного анкера

Распорные

На современном рынке также широко распространены распорные анкеры для бетона и других строительных материалов. В конструкции таких анкерных крепежных элементов, способных выдержать очень значительные нагрузки, имеется специальный клин, который и отвечает за разжимание распорной втулки.

Используя такие анкеры, можно обеспечивать надежную фиксацию на поверхности из бетона даже тяжелых предметов – металлических ворот, габаритного оборудования и др.

Между тем следует иметь в виду, что надежность крепления, которую обеспечивает такой анкер для работ по бетону, во многом зависит от прочностных характеристик конструкции, в которую он монтируется.

Распорный анкер HILTI HSL-3

Одним из представителей данного семейства крепежа является рамный анкер. Болты такого плана используются для монтажа окон и дверей. Распорная втулка рамных анкеров имеет две зоны расклинивания: у шляпки болта и в теле несущего основания.

В двухраспорных анкерах для бетона, как следует из их названия, предусмотрено одновременно две распорных втулки. За счет этого анкерами данного вида обеспечивается более надежное сцепление, что позволяет использовать их для монтажа предметов, обладающих значительной массой.

Металлические рамные анкера предназначены для сквозного монтажа в кирпиче, камне и бетоне

Клиновые

Анкер клинового типа для бетона, о котором говорилось выше, может иметь два варианта конструктивного исполнения. В первом случае для расклинивания внутренней втулки такого анкера используют молоток и специальный кернер-бородок. После расклинивания втулки такое дополнительное приспособление извлекают из внутренней части анкера и вкручивают в него крепежный болт или шпильку.

При закручивании клинового анкера шпилька вытягивается и расклинивает своим конусовидным хвостовиком распорную юбку

Установка в бетоне клиновых анкеров другого типа выполняется несколько проще. Их основным элементом является резьбовая шпилька, один конец которой является конусообразным.

При затягивании гайки, опирающейся на поверхность конструкции, в которую устанавливается такой крепеж, его конусная часть разжимает распорную втулку, обеспечивая ее надежную фиксацию в заранее подготовленном отверстии.

В некоторых моделях анкерного крепежа подобного типа на внешней поверхности распорной втулки есть зубцы, обеспечивающие лучшее сцепление данного элемента с внутренними стенками отверстия.

Стержневой анкер для регулируемого пола

Стержневой анкер, который также относится клиновому типу, отличается от обычного увеличенными размерами (длиной болта). Посредством такого анкера выполняется монтаж многослойных систем со значительной толщиной.

Выбор вида анкера делают, ориентируясь не только на его размеры, которые оговаривает ГОСТ, но и на тип крепления, которое необходимо выполнить с его помощью.

При этом также важно выполнить расчет нагрузки, которая будет приходиться на анкер для бетона.

Выполняя этот расчет, следует иметь в виду, что нагрузка, приходящаяся на крепежный элемент, не должна превышать 25% от той, которую указывает ГОСТ.

Химические анкерные болты для бетона

Крепежное изделие данного вида – это анкерный шуруп по бетону, фиксация которого в отверстии обеспечивается специальным клеевым составом.

Клеевой состав, при помощи которого фиксируются химические анкеры, заливается в заранее выполненное и тщательно очищенное отверстие на две трети его длины. В отверстие с клеем устанавливается анкерный болт соответствующего размера.

После полного застывания клеевого состава выполняется крепление требуемого предмета.

Аккумуляторный дозатор позволяет вводить клеевой состав быстро и точно

Химические анкерные элементы применяют в тех случаях, когда крепеж необходимо выполнить на конструкциях из пористых материалов. Заполняя поры и внутренние полости в таких материалах, клеевой состав обеспечивает надежное сцепление анкера с материалом конструкции.

При выполнении всех правил монтажа и использовании качественных материалов выдергивание или вырыв анкера из конструкции, не сопровождающийся ее механическим повреждением, практически невозможен.

Испытания, проведенные с крепежными изделиями данного типа, можно увидеть на фото и видео в интернете.

Порядок установки химического анкера

Для получения качественного соединения при использовании анкеров химического типа необходима чистота отверстий, в которые они будут устанавливаться. Для подачи клея в отверстие могут применяться специальные тубы или капсулы, в которых клеевой состав и отвердитель содержатся в необходимых пропорциях.

Таким образом, для бетона разного типа предусмотрены и различные виды анкеров, выбору которых следует уделять особое внимание.

  • Оценка статьи:

Источник: https://xn—-8sbahrqjcl3ak1a.xn--p1ai/raznoe/diametry-ankernyx-boltov-gost-24379-1-2012-bolty-fundamentnye-konstrukciya-i-razmery.html

Анкерный болт с гайкой размеры

Пластиковые крепёжные изделия так же пользуются большим спросом, но они не могут обеспечить такой прочности и надёжности как анкерные крепления, помимо этого, они не боятся огня и воздействия агрессивных сред.

Анкерный болт с гайкой, размеры которого весьма разнообразны, широко используется для крепления элементов массивных конструкций к монолитному основанию. Существуют и другие варианты крепления, однако именно анкерный болт обеспечивает наибольшую надёжность и долговечность.

Конструкция крепежного элемента и его особенности

Анкерное крепление может быть:

  1. С гайкой;
  2. Двухраспорным оснащенным гайкой;

Анкерный болт с гайкой представляет собой самый простой вид крепежа, с разными размерами. Он состоит из шпильки с коническим хвостовиком, втулки с продольными пазами и гайки, благодаря которой эта конструкция закрепляется в крепежном отверстии.

Фиксация осуществляется следующим образом: полностью собранный крепеж устанавливается в заранее просверленное отверстие, диаметр которого соответствует наружному диаметру втулки.

Когда гайка закручивается, шпилька начинает перемещаться в осевом направлении и производит распор прорезной втулки, тем самым обеспечивая надежную фиксацию анкера в крепежном отверстии.


Двухраспорный анкерный болт, оснащённые гайкой отличаются от обычных тем, что их конструкция предусматривает наличие двух втулок, деформирующихся при перемещении шпильки в осевом направлении.

Крепление происходит так: при закручивании винта первая распорная втулка перемещается вовнутрь второй, тем самым разжимая ее, при этом первая втулка так же разжимается коническим хвостовиком.

Таким образом, площадь поверхности контакта анкера и крепёжного отверстия существенно увеличивается, повышая надежность фиксации.

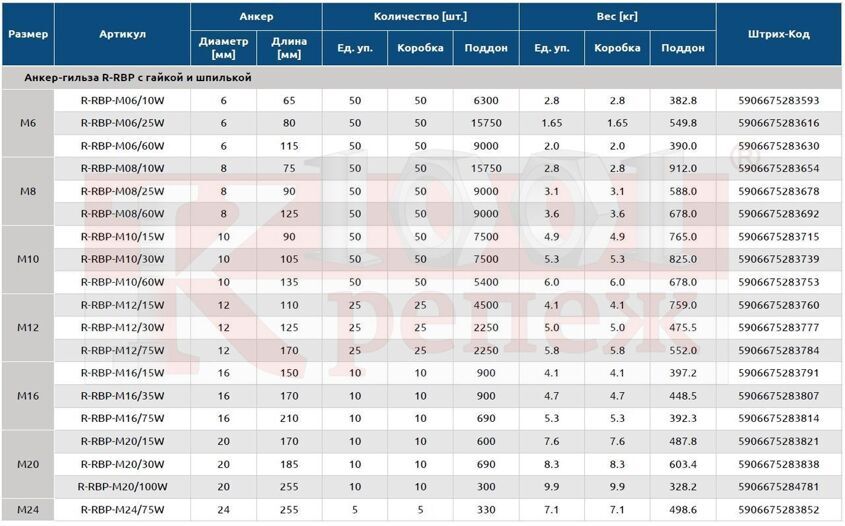

Анкерный болт с гайкой: типо размеры и технические характеристики

Согласно техническим характеристикам использование анкерного болта возможно в монолитных материалах, например бетон. В процессе монтажа нужно всегда учитывать, что при закручивании гайки шпилька выдвигается.

Минимальная длина шпильки анкерного крепления составляет 18 мм, а самая длинная может достигать размера в 400мм. В зависимости от длины шпильки, диаметр ее так же меняется и может варьироваться от М 6,5 до М 24.

Поскольку анкерный крепеж выполняется из металла, он обеспечивает надёжное крепление элементов конструкции в случае пожара.

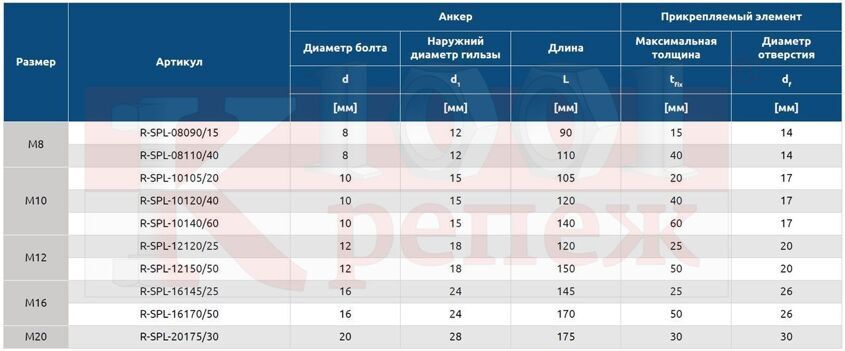

Типо размеры анкерного болта с гайкой, таблица

Требования нормативного документа (ГОСТ)

В связи с тем, что все крепежные системы являются ответственными узлами конструкции, все их параметры строго регламентируются соответствующими документами. В частности ГОСТ оговаривает и несущую способность анкерных креплений.

В некоторых случаях от прочности и надежности креплений зависит человеческая жизнь, поэтому требования, оговоренные ГОСТом должны неукоснительно соблюдаться.

Все резьбовые детали анкерных соединений (болты, гайки, шпильки) так же должны соответствовать требованиям ГОСТа.

Правила монтажа анкерного болта с гайкой

Качество установки оказывает существенное влияние на дальнейшую работу и несущую способность анкерного крепления. В сущности, ничего сложного в монтаже этих креплений нет, да и устанавливаются все они по одному принципу, но есть ряд простых правил, которые необходимо соблюдать, чтобы ваше крепление было надежным и долговечным. Для обеспечения необходимого качества необходимо чтобы:

  1. Размер то есть диаметр крепежного отверстия не превышал наружного диаметра распорной втулки, в противном случае расклинивание втулки не обеспечит необходимой прочности крепления. Обратите особое внимание на выбор бура, учтите его износ. Если втулка не входит в просверленное отверстие, не стоит сверлить большим буром, попробуйте повторить рассверливание тем же буром, это несколько «разобьет» крепежное отверстие и позволит установить анкер на место;
  2. Крепежное отверстие не содержало остатков бетона, пыли и другого строительного мусора, который будет препятствовать установке анкерного болта в нужное положение;
  3. При креплении элементов конструкции на уже установленный анкер сначала затяните зайку до упора, чтобы распорная втулка заняла рабочее положение. После этого открутите гайку и на жестко установленный стержень монтируйте требуемый элемент.

При проведении ремонтных и строительных работ можно использовать различные виды крепежных систем, но наибольшую прочность обеспечивают именно анкерное крепление.

masterok-remonta.ru

Как устроен анкерный крепеж с гайкой?

Принимая во внимание тот факт, что данный крепежный механизм должен удерживать достаточно тяжелые элементы, он был тщательно продуман и переделан.

Главным элементом конструкции в нем является распорная шпилька, которая имеет на одном конце форму конуса, на другом же конце нарезана метрическая резьба, на которую накручивается гайка.

На шпильку по всей длине, кроме резьбовой части, надета специальная металлическая втулка с прорезями.

Работает данное устройство по принципу «распора», то есть, когда мы начинаем закручивать гайку, конусообразный конец входит во втулку и распирает ее в отверстии.

Отличительной особенностью считается то, что такой анкер имеет литую шпильку, которая намного прочнее других анкерных конструкций.

Ну, и, конечно, мы забыли упомянуть про гайку и в обязательном порядке стопорную шайбу, которые накручиваются со стороны резьбы. Шайба не позволяет при закручивании гайки углубляться в отверстие.

В некоторых случаях во время крепления монтажники используют в качестве дополнительного фиксатора вторую шайбу, которая закрывает отверстие на месте установки, но такой подход зависит от конкретных условий монтажа.

Сферы применения такого крепежа могут быть достаточно разными: от монтажа лестничных ограждений до тяжелых металлоконструкций. Самое популярное применение на сегодняшний день – это монтаж кронштейнов под кондиционер.

Само устройство имеет достаточно приличный вес, поэтому использование такого крепления полностью оправдано.

Анкерный болт с гайкой – вес, размеры: что говорит нам ГОСТ?

Так как все крепежные элементы – сложные монтажные изделия, то все они имеют соответствующую техническую документацию.

Именно из таких документов мы и можем узнать в случае необходимости технические параметры.

К примеру, выбирая тот или иной крепеж, мы хотим знать, выдержит ли анкерное крепление вес в 100 килограммов или нет. Благодаря тому, что имеется документация, мы получим ответ на наш вопрос.

Самый маленький анкер, размеры которого 5×6,5×18 мм, согласно заявленным характеристикам изготовителя, способен выдержать нагрузку на вырывание до 800 кгс.

Для того, чтоб было понятней, кгс – это обозначение килограмм/силы, где в расчет берется масса в один килограмм и сила, с которой этот килограмм оказывает давление на весы.

Дальше вычисления совсем просты, 1 кгс равен примерно одному килограмму любого предмета, исходя из этого, такой анкер выдержит изделие весом в 800 килограмм.

Также абсолютно любой болт имеет соответствующий ГОСТ, который и делит все крепежные конструкции на разновидности по способности выдерживать определенную нагрузку, величине и диаметру крепежного элемента.

На больших строительных площадках такая документация помогает при выборе элементов крепления и закупке соответствующего материала.

Технические характеристики анкерных болтов

Техническая документация рекомендует проводить монтаж такого крепления в полнотелых твердых материалах, таких как бетон, цельный кирпич, природный камень.

В каждом отдельном случае мы должны выбирать болт с гайкой, размеры которого обеспечат нам качественное крепление.

Но стоит помнить о том, что во время монтажа при затягивании гайки шпилька подается вперед на некоторое расстояние, в результате иногда эта длина создает помеху при установке изделий, которые мы крепим.

Сегодня в магазинах можно найти крепеж практически любой длины, для различного рода задач. Как правило, начинается линейка анкерных креплений с размера шпильки в 18 миллиметров.

Самый длинный крепеж достигает 400 миллиметров чистого размера крепежной шпильки.

Соответственно, в зависимости от длины, мы имеем и различные диаметры, данная величина считается по диаметру втулки, под которую и сверлится отверстие.

Диаметр втулки обычно начинается с 6,5 миллиметров, это, как правило, самый маленький анкер, постепенно с увеличением длины увеличивается и диаметральное значение, на самом длинном креплении втулка может быть 20 миллиметров в обхвате, и выдерживает такой крепеж достаточно солидные нагрузки. Если вас интересует удерживающая сила такого крепежа, вы можете узнать ее из технической документации, о ней мы говорили ранее.

При выборе анкерного крепления всегда учитывайте толщину поверхности, на которой будет производиться монтаж. Длинный – не означает прочный, к тому же, вы рискуете получить сквозное отверстие, которое при монтаже крепления нежелательно.

Усиленный вариант – двухраспорный крепеж

За счет того, что требования потребителя постоянно растут, и возникает потребность в монтаже достаточно тяжеловесных конструкций, было решено немного модифицировать крепеж. Так на рынке стройматериалов появилось модифицированное изделие – анкерный болт с гайкой двухраспорный. Такая технология позволила в достаточной мере увеличить удерживающую силу такого крепления.

Сама конструкция – это все та же шпилька, но в качестве удерживающего механизма в этом случае используются две втулки, одна из которых имеет форму клина и заходит во вторую втулку.

Таким образом, затягивая гайку, мы увеличиваем удерживающие свойства, равномерно распределяя силу по всей длине крепления.

Такую же технологию использует в своей конструкции двухраспорный анкер с кольцом, и, как показывает практика, довольно успешно.

Такое модифицированное крепление применяют, в основном, на производствах, но не только в строительной среде. К примеру, очень часто этим монтажным элементом крепят станки в цехах.

Обычно при работе станок создает некую вибрацию, которая, как правило, не нужна, и если раньше станок просто крепили к полу с помощью бетона, то сегодня проще всего использовать универсальное крепление и избавиться от нежелательной вибрации при работе.

remoskop.ru

1 Технические характеристики анкера – универсальность и прочность

Стандартный анкерный болт с гайкой различного диаметра состоит из специальной двухраспорной гильзы, стальной шпильки с расширенной нижней частью и рифленой резьбой, на которую накручивается гайка. Гильза имеет дополнительные каналы (рассечения), предназначенные для упрощения процесса анкеровки, а наверху болта располагается пресс-шайба для облегчения общего процесса монтажа.

По стандартам ГОСТ и различным ТУ, анкер с гайкой маркируется заглавной буквой «М» и цифрой, которая указывает на размерность. Размеры можно узнать по специальной таблице. В строительстве наиболее распространен анкерный болт с гайкой 20х200.

А также и анкерный болт с гайкой 8х85 как универсальный вариант, который способен выдерживать высокие нагрузки при отличном показателе долговечности и надежности. Показатели нагрузки, как и размеры, также отражены в специальной таблице.

Например, самый маленький тип распорного анкера М5 (8х6,5х18) способен выдержать до 800 килограммов нагрузки, так как его показатель по таблице равен 800 кгс, что примерно равнозначно.

Принцип работы болта с гайкой достаточно прост.

При вкручивании крепежного элемента в бетонное основание или другой полнотелый строительный материал происходит постепенный процесс «распора», и втулка расходится в полученном отверстии, создавая максимально надежное крепление.

Особенностью такого типа анкера является мощная, литая шпилька, которая обладает повышенной прочностью. Наличие шайбы не позволяет гайке закручиваться вместе со шпилькой и служит стопорным кольцом.

Область применения подобного крепежа в строительстве достаточно широка. Анкерный болт способен выдерживать серьезные нагрузки и используется для крепления различного оборудования, лестниц, навесов, кондиционеров.

Из-за высоких нагрузок не рекомендуется применять такой анкер для гипсокартона и других непрочных и не полнотелых материалов.

При выборе болта обязательно следует обращать внимание на толщину поверхности строительных материалов и диаметр крепежного изделия.

tutmet.ru

Стандарты, СНиПы, материалы для изготовления

Источник: https://remontdoma.guru/instrumenty-i-materialy/ankernyj-bolt-s-gajkoj-razmery.html

Размер и вес анкеров

Назначение анкеров в строительстве — фиксировать конструкции при определённых условиях и монтировать элементы к тем или иным поверхностям.

Особенности материалов, их характеристики (толщина, плотность) как самых деталей. так и рабочих поверхностей породили многообразие в семействе анкеров.

И всё же, основные характеристики для размеров будут длина и диаметр крепежа.

Маркировка анкеров

Условно анкеры можно классифицировать на малые (d до 8 мм), средние (d = от 8 мм до 12 мм), крупные (длина от 120 мм, d до 30 мм).

Самая большая представленность размеров имеется для анкерных болтов, рамных анкеров, дюбель MOLLY: на каждый диаметр изделия можно выбрать 4-5 размеров по длине.

Назначение: для установки в бетон, газобетон, природный камень. Используется для больших и средних нагрузок, может устанавливаться на небольшом расстоянии от других анкеров и края бетона

Назначение: крепление самонесущих, ненесущих конструкций, металлических, деревянных балок перекрытия, фасадных систем, инженерного оборудования, подвесных инженерных коммуникаций

Маркировка/Обозначение крепежа: Анкерный болт / Втулочный анкер болт / Анкерболт / Распорный анкер

Назначение: крепление самонесущих, ненесущих конструкций, металлических, деревянных балок перекрытия, фасадных систем, инженерного оборудования, подвесных инженерных коммуникаций

Маркировка/Обозначение крепежа: HNM

Назначение: быстрое крепление металлических деталей, профилей, планок, подвесных потолков и т.п. в потолок — в материалах типа бетон, натуральный камень, полнотелый кирпич

Маркировка/Обозначение крепежа: WAM

Забиваемый анкер с распорным клином

Применение: для ответственных креплений в бетоне без трещин, в кирпичной кладке (металлических балок перекрытия, фасадных систем, металлических лестниц, оборудования, подвесных инженерных коммуникаций)

Маркировка/Обозначение крепежа: DRM / забивной стальной анкер

Забивной анкер-цанга латунная

Применение: крепление воздуховодов, трубопроводов, инженерного оборудования, подвесных инженерных коммуникаций, ненесущих, декоративных, защитных конструкций

Маркировка/Обозначение крепежа: цанга латунная / LAZ / Забиваемый анкер

Анкер-дюбель MOLLY для тонких плит

Применение: для крепления строительных материалов к основаниям, отличающимся низкой несущей способностью (ГКЛ, ДСП, волокнистый бетон, пустотелые материалы с небольшим размером пустот)

Маркировка/Обозначение крепежа: дюбель для пустотелых конструкций / MOLLY / анкер для пустотелых плит / Молли

Применение: для крепления подвесных потолков в плотных строительных материалах

Маркировка/Обозначение крепежа: WAM / анкер потолочный с ушком

ТОП товаров из нашего каталога

Анкер маркируется WAM аббревиатурой с цифрами размеров — первая цифра обозначает ширину резьбы, вторая — диаметр сверления, а третья — общую длину анкера. К примеру, WAM-08080 — это анкер клиновой с 8 мм резьбой, диаметром 8 мм, и общей длиной 80 мм. Размер крепежа начинается с минимальной длины — 40 мм и увеличивается на 5 мм.

Есть клиновые виды более 10 см. Чем больше длина анкера, соответственно, тем больше становится минимальная глубина крепления. Например, для WAM-08080, длина которого 80 мм, используют глубину крепления не меньше 40 мм, а вот анкер длиной 40 мм можно применять при 27 мм минимальной глубины крепления.

В разделе сайта «Строительный крепеж / Анкеры» Вы можете определить вид необходимого при Ваших условиях крепления. Затем уже подберите его размер с учетом параметров прикрепляемого элемента и основания, или скрепляемых материалов.

Источник: https://goskrep.ru/articles/razmer-i-ves-ankerov/

Анкерный болт с гайкой

Анкерный болт с гайкой используется для производства монтажа необходимых конструкций в полнотелых материалах.

Анкерный болт с гайкой – крепежный элемент, конструкция которого разработана для обеспечения максимально надежной фиксации деталей элементов, отличающихся большими габаритами и весом.

Анкерный болт с гайкой представляет собой конструкцию из:

  • корпуса;
  • внутреннего болта;
  • пластиковой прокладки;
  • гайки.

Особенности изделия

Анкерный распорный болт отличается надежностью и прочностью. Он обеспечивает быстроту и удобство монтажа (демонтажа). При необходимости такой анкер легко можно извлечь из основания.

Перед тем как выбрать анкерный болт для выполнения каких-либо строительных задач, следует ознакомиться не только с техническими особенностями его эксплуатации, но и рекомендациями к монтажу.

Характеристики анкерного болта с гайкой

Обозначение Do диаметр сверла, мм Т мин. глубина при сквозном монтаже, мм H мин. глубина анкеровки, мм L длина анкера, мм Da макс. толщина прикрепляемого материала, мм
8 х 40 8 40 25 40 10
8 х 65 8 65 35 65 15
8 х 85 8 85 35 90 40
10 х 40 10 40 35 45 10
10 х 50 10 50 40 55 20
10 х 75 10 75 50 80 40
10 х 95 10 95 40 100 50
12 х 60 12 60 35 65 15
12 х 100 12 100 50 105 50
12 х 130 12 130 50 135 75
16 х 150 16 150 60 155 80
20 х 150 20 150 60 155 80
Обозначение M резьба Мин. вырывающая сила, кН (бетон В25) Допустимый изгибающий момент, Нм Макс. крутящий момент при анкеровке, Нм Вес 1000 шт., кг
8 х 40 М6 10,5 5,2 10 16,28
8 х 65 М6 10,5 5,2 10 24
8 х 85 М6 10,5 5,2 10 29,42
10 х 40 М8 13,1 12,9 25 28,22
10 х 50 М8 13,1 12,9 25 32,24
10 х 75 М8 13,1 12,9 25 45
10 х 95 М10 18,3 25,7 40 54,1
12 х 60 М10 18,3 25,7 40 54,4
12 х 100 М10 18,3 25,7 40 88,16
12 х 130 М10 18,3 25,7 40 111,16
16 х 150 М12 22,8 32,1 50 205
20 х 150 М20 27,4 38,5 60 365,7

Чертеж анкерного болта с гайкой

Правила монтажа анкерного болта с гайкой

Даже если анкерный болт был выбран правильно для закрепления и удерживания каких-либо деталей, исходя из их веса и размера, неправильный монтаж может привести к тому, что конструкция ослабнет и потеряет свои эксплуатационные характеристики.

Среди основных правил, обеспечивающих надежное и долговечное крепление анкерного болта с гайкой:

  1. В конструкции проделывается отверстие необходимого размера, чтобы распорная втулка могла войти в него с небольшим натягом.
  2. Полученное отверстие очищается от пыли и остатков крошек металла, оставшихся после сверления – это делается для более надежной фиксации крепежного элемента.
  3. В отверстие вставляется анкерный болт, гайка затягивается до полной фиксации распорной втулки.

Вес и размер анкерных болтов с гайкой: соответствие ГОСТУ

 Поскольку анкерные болты с гайкой, также как и прочие крепежные элементы, – сложные монтажные изделия, они должны обязательно иметь техническую документацию, содержащую необходимую информацию о максимально допустимых возможностях изделия. Помимо этого, анкерные болты имеют ГОСТ, который подразделяет их на категории и разновидности, в зависимости от того, какую нагрузку, выраженную в килограмм-силе, они могут выдержать; по размеру и диаметру.

Принцип работы

Анкерный болт работает следующим образом:

  1. Ровная и цельная конструкция в собранном виде вставляется в отверстие.
  2. При закручивании гайки внутренний болт втягивается в корпус, на конце которого есть специальные разрезы, расширяющиеся в момент кручения гайки.
  3. Когда гайка закручена до упора, на корпусе внутри стены разрезанные части расширены до максимально и за счет этого деталь держится в стене.

Технические требования при монтаже анкерного болта с гайкой

Согласно технической документации монтажа анкера с гайкой можно выполнять лишь в твердых полнотелых материалах (цельный кирпич, бетон, природный камень). Важно серьезно отнестись к подбору размера изделия. От этого зависит, насколько качественным будет крепление.

Характеризуются анкерные болты с гайками следующими параметрами:

  • наружный диаметр корпуса изделия;
  • общая длина крепежа;
  • диаметр резьбы внутреннего болта.

Линейка длин данного крепежного элемента начинается с 18 мм.

Самый длинный вариант имеет длину 400 мм. Наружный диаметр варьируется в пределах 8-30 мм., и определяет диаметр сверла, которым будет выполняться отверстие в стене.

Диаметр резьбы внутреннего болта может быть в пределах от М6 и до М24.

Так же к справочным параметрам анкерного болта относятся:

  • усилие извлечения анкера из материала;
  • толщина детали, которую можно прикрепить;
  • минимальный момент затяжки.

Дополнительные материалы:

  • Цена на болты анкерные
  • Цена на гайки
  • Цена на болты футеровочные

Источник: https://www.zavodsz.ru/fundamentnye-bolty/ankernyj-bolt-s-gajkoj.html

Анкерный болт с гайкой

Предназначен для надежного монтажа тяжелых элементов (металлоконструкций, кронштейнов, ограждений, консолей, профилей и др.) к твердому основанию, способному выдержать вес значительной конструкции.

Анкерный болт с гайкой рекомендуется к применению в таком основании как: бетон, бетонные перегородки, природный камень, полнотелый кирпич, иногда возможен монтаж в пустотелом кирпиче или пустотных блоках.

Не рекомендуется осуществлять монтаж в пенобетоне, гипсолите, асфальте, гипскартоне, ракушечнике и других неплотных материалах.

Конструкция и монтаж

Анкер состоит из шпильки с распором, внешней оболочки и гайки с запрессованной шайбой. При закручивании гайки, шпилька с распором перемещается в сторону гайки, расклинивая, таким образом, внешнюю оболочку, которая, в свою очередь, упирается в стенки отверстия. Анкер изготовлен из оцинкованной (желтопассивированой) стали.

Монтаж анкерного болта производится в следующем порядке:

  1. Просверлить отверстии соответствующего анкеру диаметра
  2. Очистить отверстие от пыли и крошек основания
  3. Установить в отверстие анкер (вместе с закрепляемой деталью) и несильно забить его молотком до упора
  4. Закрутить гайку на 3-5 оборотов

Технические характеристики

Не рекомендуется нагрузка на анкер, превышающая более чем на 25% от указанной в таблице. Данные приводятся для бетона плотностью 200-250 кгс/кв.см.

Для бетона большей плотности, следует увеличивать максимальную нагрузку, указанную в таблице, пропорционально возрастанию плотности бетона.

Для бетона с трещинами, необходимо скорректировать максимальную нагрузку путем умножения на коэффициент 0,6.

Источник: http://krepmir37.ru/ankernaya-tehnika/ankernyiy-bolt-s-gaykoy/

Анкерный болт с гайкой: параметры, монтаж, ГОСТ

Анкерный болт с гайкой является относительно новым видом крепежного изделия, конструкция которого специально разработана для того, чтобы обеспечить надежную фиксацию предметов, отличающихся значительными габаритами и массой. Выбирая в качестве крепежа такой болт, следует хорошо разбираться не только в его технических возможностях, но и в правилах монтажа, эксплуатации и сферах применения данного изделия.

Анкерный болт с гайкой используется для закрепления в бетоне, камне и полнотелом кирпиче

Конструктивные особенности

Специалисты, которые разрабатывали анкерный болт с гайкой, руководствовались тем, что он должен выдерживать значительные нагрузки, связанные с необходимостью фиксации на различных поверхностях предметов с большой массой. Именно поэтому конструкция такого крепежного элемента тщательно продумана.

Технические характеристики и несущая способность анкерного болта с гайкой определяются особенностями его конструкции, основным элементом которой является шпилька. На верхнюю резьбовую часть шпильки накручивается гайка, а ее нижняя часть имеет форму конуса.

Конструкция анкерного болта с гайкой

Вторым по значимости элементом конструкции анкера является втулка, на боковой поверхности которой выполнены продольные прорези, формирующие своеобразные лепестки. Такая втулка, надетая на шпильку, не закрывает только ее верхнюю часть, на которой размещена гайка изделия.

Принцип, по которому работает анкерный болт с гайкой, достаточно прост. Заключается он в следующем: при закручивании гайки помещенного в отверстие анкерного болта его шпилька втягивается в отверстие во втулке, разжимая своим конусным концом лепестки.

Высокую надежность фиксации такого крепежа в предварительно подготовленном отверстии обеспечивается и тем, что его распорная втулка изготовлена методом литья и не имеет на своей поверхности сварных швов, ослабляющих ее конструкцию.

Чтобы не допустить углубления гайки в отверстие, на резьбовую часть анкерного болта обязательно надевают стопорную шайбу.

Основная особенность этого анкера в том, что его конусная часть и стержень составляют единое целое

Кроме высоких несущих способностей, втулочный крепежный элемент данного типа отличается и широкой универсальностью, что позволяет успешно использовать его для монтажа предметов различного назначения. В частности, такой тип крепежа активно используют для того, чтобы зафиксировать на поверхности стены внешний блок кондиционера, который отличается значительной массой.

Параметры и требования нормативного документа

Выбирая анкерные крепежные элементы для решения определенной задачи, следует ориентироваться на соответствующую нормативную документацию (ГОСТ), в положениях которой указаны все параметры таких изделий. Требованиями ГОСТа оговариваются не только размеры и вес анкерного болта с гайкой, но другие технические характеристики (в частности, уровень максимальной нагрузки, которую он в состоянии выдержать).

Самым маленьким крепежным изделием подобного типа, согласно положениям ГОСТа, является анкер, размеры которого составляют 5х6,5х18 мм. Если он произведен из качественного материала, то способен выдержать нагрузку до 800 кгс (на вырывание).

Иными словами, при помощи такого небольшого по размерам анкера можно выполнять крепление предмета, вес которого составляет 800 кг.

На практике обычно выбирают анкеры, предельно допустимая нагрузка на которые, оговоренная в нормативной документации, значительно превышает показатель массы фиксируемого изделия.

В соответствии с основными параметрами (диаметр, длина, уровень допустимой нагрузки), все анкерные крепежные элементы подразделяются на несколько классов, что также указано в нормативном документе для таких изделий.

Установочные параметры анкерных болтов с гайкой

Технические характеристики анкеров

Важными параметрами болтов анкерного типа являются их размеры.

Выбирая крепежное изделие по размерам, следует ориентироваться в первую очередь на вес фиксируемого с его помощью предмета: чем данный показатель выше, тем более длинным и толстым должен быть болт.

Естественно, следует учитывать и толщину конструкции, в которой будет монтироваться анкер. В противном случае (если длина болта будет подобрана неправильно) вы можете пробить им стену или пол насквозь.

Минимальная длина шпильки анкерных болтов, которые выпускает современная промышленность, начинается с 18 мм. Данный параметр может достигать величины 400 мм.

Если говорить о диаметре анкерных болтов с гайкой, который считается по диаметру распорной втулки, то стандартом оговаривается минимальное значение и такой величины, равное 6,5 мм.

С увеличением длины шпильки диаметр анкера также увеличивается и может достигать 20 мм.

Болты, имеющие максимальный диаметр распорной втулки, естественно, обладают максимальной несущей способностью, но, выбирая такие крепежные элементы, следует учитывать состояние и размеры конструкции, в которой предполагается выполнить их монтаж.

Двухраспорные анкерные болты, оснащенные гайкой

Наиболее эффективным крепежным изделием для фиксации на различных поверхностях предметов, отличающихся значительным весом, является анкерный болт с гайкой двухраспорный. Даже по фото таких крепежных элементов можно сделать вывод о том, что они обладают более высокой несущей способностью по сравнению с обычными анкерными болтами.

Конструктивной особенностью болтов данного типа является использование сразу двух втулок, надетых на резьбовую шпильку. Одна из таких втулок имеет конусообразную форму и при затягивании гайки входит во второй элемент, распирая его. Таким образом, внутри крепежного отверстия оказывается сразу две разжатых втулки, что в разы повышает несущую способность болта.

Двухраспорный анкер предназначен для полнотелых материалов, использование в пустотных конструкциях не рекомендуется

Способность двухраспорного анкерного изделия выдерживать значительные нагрузки не только статического, но и динамического характера позволяет успешно применять его не только в строительстве и ремонте, но и в производстве. В частности, именно при помощи таких крепежных изделий выполняется монтаж тяжелого промышленного оборудования, которое в процессе работы создает значительные вибрационные нагрузки.

Правила монтажа

Даже если вы правильно выбрали анкерный болт, оснащенный гайкой, ориентируясь на размеры и вес фиксируемого с его помощью предмета, неправильный монтаж сведет все ваши усилия на нет. Существует ряд несложных правил, соблюдение которых позволит вам обеспечить крепежный элемент требуемым уровнем надежности и долговечности.

Этапы установки анкерного болта

Алгоритм монтажа анкерного болта, оснащенного гайкой, выглядит следующим образом.

  1. В конструкции, в которой предстоит выполнить монтаж такого крепежного элемента, необходимо просверлить отверстие. Диаметр отверстия должен быть таким, чтобы распорная втулка входила в него с некоторым натягом. Для выполнения этой процедуры вам потребуются перфоратор и бур соответствующего диаметра.
  2. Чтобы анкерный болт распорного типа, оснащенный гайкой, образовал надежное соединение, отверстие, в которое он устанавливается, необходимо тщательно очистить от строительной пыли и кусочков раскрошившегося при сверлении материала. Если отверстие небольшого размера, то для его очистки можно воспользоваться обычной медицинской грушей и ершиком соответствующего диаметра. В том случае, если отверстие для установки анкерного болта имеет значительную длину и большой диаметр, то для его качественной очистки можно использовать пылесос.
  3. После того как отверстие подготовлено, можно вставлять анкерный болт. Несмотря на то, что многие специалисты рекомендуют монтировать анкерные болты вместе с фиксируемым предметом, есть более простой и эффективный способ выполнения этой процедуры. На анкерном болте, установленном в отверстие, затягивается гайка – до тех пор, пока распорная втулка не разожмется до такого состояния, чтобы надежно зафиксировать крепежный элемент. Затем, когда анкер надежно зафиксирован в отверстии, с него можно скрутить гайку, оставив его резьбовой конец свободным для того, чтобы надеть закрепляемый предмет. После этого вам останется надеть на резьбовой конец шайбу и накрутить гайку.

Выбирая анкерные болты в качестве крепежных элементов, следует иметь в виду, что современная промышленность выпускает различные модификации таких изделий. Это могут быть болты, верхняя часть которых выполнена в виде кольца или крюка, что позволяет максимально эффективно использовать такие изделия для подвешивания различных предметов на поверхности потолка или стен, протяжки кабельных трасс и других коммуникаций, а также для решения ряда других специфических задач.

Источник: http://met-all.org/metalloprokat/metizy/ankernyj-bolt-s-gajkoj-parametry-montazh-gost.html

Размер и вес анкеров

Назначение анкеров в строительстве - фиксировать конструкции при определённых условиях и монтировать элементы к тем или иным поверхностям.

Особенности материалов, их характеристики (толщина, плотность) как самых деталей. так и рабочих поверхностей породили многообразие в семействе анкеров.

И всё же, основные характеристики для размеров будут длина и диаметр крепежа.

Маркировка анкера содержит из-за наличия метрической резьбы букву "М", а также "диаметр" и "длину": например, М6х40, М12х250, М20х300.

Маркировка анкеров

Условно анкеры можно классифицировать на малые (d до 8 мм), средние (d = от 8 мм до 12 мм), крупные (длина от 120 мм, d до 30 мм).

Самая большая представленность размеров имеется для анкерных болтов, рамных анкеров, дюбель MOLLY: на каждый диаметр изделия можно выбрать 4-5 размеров по длине.

Назначение: для установки в бетон, газобетон, природный камень. Используется для больших и средних нагрузок, может устанавливаться на небольшом расстоянии от других анкеров и края бетона

Размер крепежа, мм Вес 1000 шт/кг Кол-во шт в 1 кг. Вес 1 шт., гр.
М10х120 74 14 74
М10х130 77.5 13 77.50
М10х150 85 12 85
М10х65 60 17 60
М10х80 71 15 71
М10х95 79 13 79
М12х100 93.85 11 93.85
М12х120 103.5 10 103.50
М12х135 133 8 133
М12х140 138.95 8 138.95
М12х150 138.95 8 138.95
М16х140 220 5 220
М16х180 275 4 275
М16х200 320 4 320
М20х160 383 3 383
М20х200 500 2 500
М6х40 9.98 101 9.98
М6х65 15 67 15
М6х95 18 56 18
М8х105 39.32 26 39.32
М8х120 42.8 24 42.80
М8х50 21.85 46 21.85
М8х80 40 25 40

Назначение: крепление самонесущих, ненесущих конструкций, металлических, деревянных балок перекрытия, фасадных систем, инженерного оборудования, подвесных инженерных коммуникаций

Маркировка/Обозначение крепежа: Анкерный болт / Втулочный анкер болт / Анкерболт / Распорный анкер

Размер крепежа, мм Вес 1000 шт/кг Кол-во шт в 1 кг. Вес 1 шт., гр.
М10х100 43.83 23 43.83
М10х110 45 23 45
М10х120 50 20 50
М10х130 53 19 53
М10х140 56 18 56
М10х150 60 17 60
М10х55 38.46 27 38.46
М10х60 33.3 31 33.30
М10х80 36.33 28 36.33
М10х85 38.33 27 38.33
М12х100 90 12 90
М12х110 74.33 14 74.33
М12х120 77.73 13 77.73
М12х140 88.33 12 88.33
М12х150 108 10 108
М12х160 105.17 10 105.17
М12х180 60 17 60
М12х200 126.5 8 126.50
М12х300 186 6 186
М12х65 47.2 22 47.20
М12х80 60 17 60
М14х250 221 5 221
М14х300 267 4 267
М16х111 150 7 150
М16х150 200 5 200
М16х200 238 5 238
М16х400 233.5 5 233.50
М20х250 247.5 5 247.50
М20х300 291.5 4 291.50
М20х350 341.5 3 341.50
М20х400 400 3 400
М25х250 391.5 3 391.50
М25х300 470.5 3 470.50
М25х350 549.5 2 549.50
М8х100 31.8 32 31.80
М8х45 15.3 66 15.30
М8х60 20.5 49 20.50
М8х80 26.2 39 26.20
М8х90 28.9 35 28.90

Назначение: крепление самонесущих, ненесущих конструкций, металлических, деревянных балок перекрытия, фасадных систем, инженерного оборудования, подвесных инженерных коммуникаций

Маркировка/Обозначение крепежа: HNM

Размер крепежа, мм Вес 1000 шт/кг Кол-во шт в 1 кг. Вес 1 шт., гр.
М10х125 60.67 17 60.67
М10х130 66.67 15 66.67
М10х140 66.67 15 66.67
М10х150 68 15 68
М10х180 86.6 12 86.60
М10х200 100 10 100
М10х250 150 7 150
М10х40 28.22 36 28.22
М10х50 27.17 37 27.17
М10х60 32 32 32
М10х77 40 25 40
М10х95 47.5 22 47.50
М10х97 47.5 22 47.50
М12х100 52 20 52
М12х129 83.25 13 83.25
М12х130 83.25 13 83.25
М12х150 110 10 110
М12х180 130 8 130
М12х200 147 7 147
М12х250 188 6 188
М12х280 209 5 209
М12х300 218.47 5 218.47
М12х60 51 20 51
М12х65 51 20 51
М12х75 60.6 17 60.60
М12х99 52 20 52
М14х100 86 12 86
М14х120 88 12 88
М14х150 118.4 9 118.40
М14х200 163 7 163
М14х250 195 6 195
М16х110 135 8 135
М16х150 240 5 240
М16х180 217 5 217
М16х220 260 4 260
М16х250 290 4 290
М16х65 91 11 91
М20х107 247.7 5 247.70
М20х151 248.25 5 248.25
М20х200 405 3 405
М20х250 500 2 500
М20х300 568 2 568
М6,5х36 8.7 115 8.70
М6,5х56 12.62 80 12.62
М6,5х75 17.4 58 17.40
М8х100 33 31 33
М8х120 37.5 27 37.50
М8х25 22.4 45 22.40
М8х40 13.5 75 13.50
М8х65 22.4 45 22.40
М8х85 27.5 37 27.50

Назначение: для монтажа подвесных конструкций, креплений строительных лесов в бетон, полнотелый кирпич, природный камень

Маркировка/Обозначение крепежа: HA / HL / HX

Размер крепежа, мм Вес 1000 шт/кг Кол-во шт в 1 кг. Вес 1 шт., гр.
М10х100 71.33 15 71.33
М10х120 80.7 13 80.70
М10х50 46.5 22 46.50
М10х60 51.6 20 51.60
М10х80 61.6 17 61.60
М12х100 87.67 12 87.67
М12х130 133.1 8 133.10
М12х70 91.4 11 91.40
М14х70 75.1 14 75.10
М16х110 208.5 5 208.50
М16х130 216.5 5 216.50
М16х80 162 7 162
М8х40 24.3 42 24.30
М8х45 25.5 40 25.50
М8х60 30 34 30

Назначение: быстрое крепление металлических деталей, профилей, планок, подвесных потолков и т.п. в потолок - в материалах типа бетон, натуральный камень, полнотелый кирпич

Маркировка/Обозначение крепежа: WAM

Размер крепежа, мм Вес 1000 шт/кг Кол-во шт в 1 кг. Вес 1 шт., гр.
М6х40 10.5 96 10.50
М6х60 15.62 65 15.62

Применение: для ответственных креплений в бетоне без трещин, в кирпичной кладке (металлических балок перекрытия, фасадных систем, металлических лестниц, оборудования, подвесных инженерных коммуникаций)

Маркировка/Обозначение крепежа: DRM / забивной стальной анкер

Размер крепежа, мм Вес 1000 шт/кг Кол-во шт в 1 кг. Вес 1 шт., гр.
М10 24 42 24
М12 48 21 48
М16 79.17 13 79.17
М6 6.25 160 6.25
М8 79.17 13 79.17

Применение: крепление воздуховодов, трубопроводов, инженерного оборудования, подвесных инженерных коммуникаций, ненесущих, декоративных, защитных конструкций

Маркировка/Обозначение крепежа: цанга латунная / LAZ / Забиваемый анкер

Размер крепежа, мм Вес 1000 шт/кг Кол-во шт в 1 кг. Вес 1 шт., гр.
М10 13.5 75 13.50
М12 26 39 26
М5 4.1 244 4.10
М6 4.1 244 4.10
М8 7.8 129 7.80

Применение: для крепления строительных материалов к основаниям, отличающимся низкой несущей способностью (ГКЛ, ДСП, волокнистый бетон, пустотелые материалы с небольшим размером пустот)

Маркировка/Обозначение крепежа: дюбель для пустотелых конструкций / MOLLY / анкер для пустотелых плит / Молли

Размер крепежа, мм Вес 1000 шт/кг Кол-во шт в 1 кг. Вес 1 шт., гр.
М4х32 6.3 159 6.30
М4х38 7.34 137 7.34
М4х46 7.34 137 7.34
М4х54 7.34 137 7.34
М5х37 12 84 12
М5х52 29.6 34 29.60
М5х65 16 63 16
М6х37 15.76 64 15.76
М6х52 29.6 34 29.60
М6х65 25.34 40 25.34
М6х80 30.4 33 30.40

Применение: для крепления подвесных потолков в плотных строительных материалах

Маркировка/Обозначение крепежа: WAM / анкер потолочный с ушком

Размер крепежа, мм Вес 1000 шт/кг Кол-во шт в 1 кг. Вес 1 шт., гр.
6х60 11 91 11

Анкер маркируется WAM аббревиатурой с цифрами размеров - первая цифра обозначает ширину резьбы, вторая - диаметр сверления, а третья - общую длину анкера.
К примеру, WAM-08080 - это анкер клиновой с 8 мм резьбой, диаметром 8 мм, и общей длиной 80 мм. Размер крепежа начинается с минимальной длины - 40 мм и увеличивается на 5 мм.
Есть клиновые виды более 10 см. Чем больше длина анкера, соответственно, тем больше становится минимальная глубина крепления. Например, для WAM-08080, длина которого 80 мм, используют глубину крепления не меньше 40 мм, а вот анкер длиной 40 мм можно применять при 27 мм минимальной глубины крепления.

В разделе сайта "Строительный крепеж / Анкеры" Вы можете определить вид необходимого при Ваших условиях крепления. Затем уже подберите его размер с учетом параметров прикрепляемого элемента и основания, или скрепляемых материалов.

Анкерный болт размеры | ЗМК

Санкт-Петербург


  • Главная
  • Продукция
    • Монтаж металлоконструкций
    • Металлоконструкции
      • Строительные металлоконструкции
      • Мачты осветительные
      • Быстровозводимые здания
      • Прожекторные мачты и молниеотводы
      • Мачты сотовой связи
      • Дымовые трубы
      • Металлические фермы
      • Металлические арки
      • Металлические рамы для дорожного строительства
      • Опоры дорожных знаков
      • Эстакады для трубопроводов и кабелей
      • Фундаменты
      • Изделия из нержавейки любой сложности
      • Лестницы и площадки
        • Лестницы 1.405.3-7.34.2-КМ1
        • Металлические ограждения лестниц общественных зданий 1.256.2-2
        • Лестницы для канализационных колодцев
        • Лестница канализационная Л1
        • Лестницы-стремянки для канализационных колодцев
        • Лестницы серия 3.903 кл-13 выпуск 0-1
        • Колонны КГ, КХ, стойки СТХ, СТГ, СТлХ, СТлГ
        • Ограждения лестниц боковые ОЛХ и ОЛГ
        • Ограждения площадок ОПБХ, ОПБГ, ОПТГ, ОПТХ
        • Площадки ПХФ, ПХВ, ПХР ПГФ, ПГВ, ПГР по серии 1.450.3-7.94
        • Стремянки СГ и СХ, ограждения стремянок ОСГ, ОСХ
      • Металлические ограждения и заборы
      • Трубошпунт
      • Подкрановые балки
      • Мостовые конструкции
      • Геодезические знаки
      • Забивные стальные сваи
      • Противопожарные двери
      • Ковши для элеваторов
      • Швартовые тумбы
      • Металлоконструкции для РЖД
        • Контррельсовый узел
        • Анкерная оттяжка тип АК-1
        • Анкерная оттяжка тип А-2, Б-2, АП-2, БП-2
        • Анкерная оттяжка тип АК-2, БК-2
        • Консоль изолированная горизонтальная ИГ
        • Консоль изолированная горизонтальная с подкосом ИГП
        • Консоль изолированная наклонная
        • Консоль неизолированная швелерная
        • Узел компенсированной анкеровки контактной подвески переменного тока
        • Узел полукомпенсированной анкеровки контактной подвески переменного тока на ж/б опоре
        • Консоль изолированная горизонтальная средней анкеровки ИГС
        • Консоль изолированная наклонная ИН
        • Узел жесткой анкеровки контактной подвески переменного тока на ж/б опоре
        • Узел крепления консолей на промежуточных опорах на удлинителях
        • Фиксатор Ш-1
        • Фиксатор анкеруемой ветви типа ФА-25
        • Фиксатор сочлененный прямой тип ФП-25
        • Фиксатор сочлененный обратный типа ФО-25
        • Фиксатор сочлененный воздушных стрелок тип ФКС-25
        • Ограничитель подъема дополнительных фиксаторов
        • Кронштейн фиксаторный
        • Стойка фиксаторная изогнутая
        • Фиксатор дополнительный КС-109
        • Фиксатор сочлененный обратный ФОИ-25
        • Стойка дополнительного фиксатора КМ-117
        • Фиксатор сочлененный прямой ФПТ
        • Фиксатор анкеруемой ветви ФПА
        • Фиксатор сочлененный обратный ФПО
        • Фиксатор сочлененный прямой ФП-25
        • Фиксатор сочлененный обратный ФО-25
        • Кронштейн ограничителя грузов
        • Кронштейн типа КФ-5
        • Кронштейн типа КФ-6,5
        • Кронштейн типа КФУ-5
        • Кронштейн типа КФД
        • Кронштейн типа КФДС
        • Кронштейн типа КФПУ-50
        • Кронштейн типа КФПУ-63
        • Кронштейн типа А-III
        • Кронштейн типа А-IV
        • Кронштейн фидерный ТФ3
        • Кронштейн фидерный ТФ2
        • Кронштейн фидерный ТФ1
        • Кронштейн фидерный ТН-1
        • Кронштейн фидерный ТВ-1
        • Траверса переходных опор
        • Металлоконструкция рогового разрядника на ж.б. опоре
        • Металлоконструкция рогового разрядника для установки на ригеле жесткой поперечины
        • Металлоконструкция ограничителя перенапряжения на ж.б. опоре
        • Установка разъединителя на ж.б. опоре
        • Установка разъединителя для ДПР с моторным приводом на ж.б. опоре
        • Узел крепления кронштейна КС-141
        • Хомут для крепления кронштейнов КМ-131
        • Хомут нижнего фиксирующего троса КС-132
        • Хомут для подвешивания троса КС-133
        • Узел крепления пяты консоли КС-139
        • Узел крепления тяги консоли КС-140
        • Хомут верхний КМ-129
        • Хомут нижний КМ-130
        • Роговый разрядник постоянного тока РР-1
        • Оголовок ОГ-1 жестких перекладин
        • Надставка Т-образная тип II жестких перекладин
        • Подвес треугольный жесткой перекладины
        • Ригель 30,260 м
        • Ригель 34,010 м
        • Ригель 39,165
        • Ригель 44,165
        • Ригель 44,165 м
      • Швартовно-причальное оборудование для портов
      • Судовое оборудование
      • Металлические понтоны
      • Цепи конвейерные
      • Металлоконструкции кранов
      • Навигационные знаки
      • Дорожные металлоконструкции
      • Изготовление металлических каркасов
    • Технологические металлоконструкции
      • Газоходы
      • Циклоны ЦН-15
      • Циклоны
      • Пылеуловители (циклоны)
        • Пылеуловитель ВЗП-300 серия 5.904-77.94
        • Пылеуловитель ВЗП-200 серия 5.904-77.94
        • Пылеуловитель ВЗП-400 серия 5.904-77.94
        • Пылеуловитель ВЗП-450 серия 5.904-77.94
        • Пылеуловитель ВЗП-500 серия 5.904-77.94
        • Пылеуловитель ВЗП-600 серия 5.904-77.94
        • Пылеуловитель ВЗП-800 серия 5.904-77.94
        • Пылеуловитель ВЗП-1000 серия 5.904-77.94
        • Пылеуловитель ВЗП-1200 серия 5.904-77.94
        • Пылеуловитель ВЗП-1300 серия 5.904-77.94
        • Пылеуловитель ПВМ3СА серия 5.904-8, 5.904-23
        • Пылеуловитель ПВМ5СА серия 5.904-8, 5.904-23
        • Пылеуловитель ПВМ10СА серия 5.904-8, 5.904-23
        • Пылеуловитель ПВМ20СА серия 5.904-8, 5.904-23
        • Пылеуловитель ПВМ40СА серия 5.904-8, 5.904-23
        • Пылеуловитель ПВМ3Б серия 5.904-8, 5.904-23
        • Пылеуловитель ПВМ5Б серия 5.904-8, 5.904-23
        • Пылеуловитель ПВМ10Б серия 5.904-8, 5.904-23
        • Пылеуловитель ПВМ20Б серия 5.904-8, 5.904-23
        • Пылеуловитель ПВМ40Б серия 5.904-8, 5.904-23
        • Пылеуловитель ПВМ5КБ серия 5.904-8, 5.904-23
        • Пылеуловитель ПВМ10КБ серия 5.904-8, 5.904-23
        • Пылеуловитель ПВМ20КБ серия 5.904-8, 5.904-23
        • Пылеуловитель ПВМ40КБ серия 5.904-8, 5.904-23
        • Пылеуловитель ПВМ5КМА серия 5.904-8, 5.904-23
        • Пылеуловитель ПВМ10КМА серия 5.904-8, 5.904-23
        • Пылеуловители КМП
        • Пылеуловитель ПВМ20ЗИК
        • Пылеуловитель ПВМ30ЗИК
        • Пылеуловитель ПВМ40ЗИК
        • Пылеуловитель ВЗП-М
        • Пылеуловители КЦМП
        • Пылеулавитель МПР
        • Пылеуловители УСД-ЛИОТ
      • Конвейерные ролики, роликоопоры
      • Градирни
      • Дымоходы из нержавеющей стали
      • Дымоходы стальные
    • Нестандартные металлоконструкции
      • Контейнера
      • Металлоконструкции из профильной трубы
      • Металлоконструкции и металлоизделия из нержавеющей стали
      • Светопрозрачные металлоконструкции
      • Рекламные металлоконструкции
      • Приспособление для испытания лестниц
      • Технологические тележки
      • Формы для ЖБИ
      • Металлоконструкции шахт лифта
      • Кнехты сварные
      • Аэродромные плиты металлические PSP
      • К-1Д. Сборное покрытие для ВПП аэродромов
      • Строительная тара
        • Бадья для бетона БН-0,5
        • Бадья для бетона БН-1,0
        • Бадья для бетона БН-1,5
        • Бадья БН-1,0-Н (низкая)
        • Бадья БН-1,5-Н (низкая)
        • Бадья БН-2,0-Н (низкая)
        • Бадья для бетона БН-2,0
        • Конус КА (Конус Абрамса)
        • Тара для мусора ТС-2.2 самооткрывающаяся
        • Тара для мусора ТС-1.2 самооткрывающаяся
        • Форма куба 2ФК-100
        • Бадья для бетона БП-1,0 поворотная
        • Бадья для бетона БП-1,6 поворотная
        • Бадья для бетона БП-2,0 поворотная
        • Ящик каменщика
        • Ящик штукатура
        • Ящик растворный ЯР-1-У
        • Ящик ТР-0,25 (лодочка)
        • Ящик ТР-0,5 (лодочка)
        • Ящик ТР-1,0 (совок)
        • Ящик ТР-1,5 (совок)
        • Ящик ТР-2,0 (совок)
      • Изделия из нержавейки
      • Радиационно-защитное оборудование
      • Стальные люки приборов КИП
      • Ставни стальные герметические
      • Радиационно-защитные двери
    • Металлоконструкции для энергетики

размеры крепежей, разновидности распорных болтов

Крепежные элементы являются необходимым компонентом различных конструкций. Они служат гарантией надежного закрепления тех или иных предметов на поверхности. Анкера для бетона традиционно используются для капитального строительства. С мягкими материалами работать легко, так как в них можно зафиксировать практически любой объект. Бетон же является более капризным за счет своей высокой твердости и хрупкости. Именно поэтому здесь и нужны анкера.

Общее понятие

Анкера используются не только для бетона, но и для закрепления различных объектов на основе природного камня, кирпича и т. д. Перед установкой такого крепежа обустраивается отверстие с различными размерами. Сюда и помещается болт в будущем. Он характеризуется высокой удерживающей способностью. Ее удается обеспечить благодаря:

  • силе трения;
  • наличию опорного элемента специального типа.

Последний вступает во взаимодействие со стенками отверстия изнутри. Также можно выделить склеивающие способности особого состава, который применяется для отдельных разновидностей анкерных элементов.

Крепежные изделия, обладающие способностью раскрываться изнутри, пользуются наибольшей популярностью. Создаваемое таким образом соединение отличается большой надежностью. Если болт был сделан на основе углеродистой стали, его поверхность содержит цинковое напыление. Оно является гарантией защиты от коррозии.

Размерный ряд

Чаще всего указываются анкера для бетона размеров такого формата М10 12х100. Здесь обозначение можно расшифровать так:

  • М10 — резьба болта для бетона в поперечнике;
  • 12 — это диаметр в миллиметрах, важно высверлить отверстие аналогичного диаметра перед установкой анкера;
  • 100 — это длина болта, выраженная в миллиметрах.

Типовые размеры анкеров, используемых в домашних условиях, обычно варьируются в следующих пределах: резьба — М6-М12, длина анкеров — 55−150 мм. Бывает и множество других вариантов, но это узкоспециализированные виды анкерного крепежа для бетона, предназначенные для профессионалов.

Особенности монтажа

Крепление всегда должно быть надежным. Когда используется анкерный болт, на этот показатель может оказывать влияние целый перечень важных моментов:

  • качество поверхности, куда устанавливается анкер;
  • типоразмер крепежа и то, подобран ли он соответственно нагрузкам, оказываемым на него;
  • проведение предварительной подготовки места, куда будет размещен анкер, и правильность его установки;
  • показатели прочности болта.

Анкерные болты можно устанавливать в разнотипные конструкции. Материал, из которого они сделаны, должен быть прочным и качественным. Это могут быть фундаменты из бетона, кирпичные и бетонные перегородки, плиты перекрытия и стены.

Анкерные болты всегда играют роль вспомогательного элемента. Они позволяют надежно закреплять подвесные потолки, балки, осветительное оборудование, необходимое для потолочных перекрытий, лестниц, несущих конструкций внушительных габаритов. Зафиксировать болт можно посредством расклинивания втулки в пространстве щели. Также можно рассматривать применение особого клеевого состава. Он скрепляет между собой внутренние стенки проделанной щели и болт.

Механические болты

Наиболее востребованным видом анкерных болтов являются крепежные изделия механического типа. Их подтипом являются забивные анкера. Они подходят для материалов повышенной твердости и плотности. Посредством специального устройства их раскрывают внутри щели. После этого можно вкручивать сам крепёж.

Еще одной разновидностью являются распорные анкера для бетона. Они довольно распространены и используются для различных типов стройматериалов. Их можно назвать универсальными, так как они способны выдерживать значительные нагрузки. Особый клин позволяет расклинивать в пространстве отверстия распорную втулку. Эти изделия хороши тем, что с их помощью можно фиксировать даже массивные предметы. Это могут быть разного рода оборудование, ворота из металла. Не стоит забывать, что от прочности и других свойств конструкции непосредственно зависит надежность закрепления.

Рамный анкер — классический представитель указанного семейства. Он применяется во время установки дверей, окон. Специально для указанных болтов допускается распорная втулка с двумя областями расклинивания. Они сосредоточены в основании и около шляпки. Имеются и двухраспорные варианты, которые оснащаются двумя просторными втулками. Именно они гарантируют максимально надежное сцепление. Соответственно, можно применять их для монтажа массивных предметов.

Прочие виды

Существуют также клиновые и химические анкера. Отдельную категорию составляют стержневые болты. Клиновой тип имеет два подтипа. Первый предполагает использование молотка и кернера. Добавочные приспособления убирают после расклинивания втулки внутри болта, а впоследствии вкручивают в него шпильку.

Несколько проще удаётся установить второй вид клиновых анкеров. На них присутствует шпилька резьбового типа, один из концов которой имеет форму конуса. Когда затягивается гайка, соприкасающаяся с конструкцией, куда ставится крепёж, распорная втулка сжимается конусовидной частью. Это и гарантирует надежность закрепления в готовом отверстии.

В определенных типах крепежа этого вида присутствуют зубцы. Они сосредоточены на наружной плоскости распорной втулки. Это гарантирует надежное сцепление крепежного изделия со стенками щели изнутри.

Стержневой анкер является разновидностью клиновидного. От стандартного болта он отличается увеличенной длиной. С подобным анкером удается работать на многослойных системах, у которых имеется внушительная толщина. Анкер выбирают в зависимости от указанных в ГОСТ размеров. Также важное значение имеет разновидность крепления, которое следует производить с его помощью. Ключевое значение имеет и правильный расчёт нагрузки, которая оказывается на анкер. Надо помнить, что испытываемая болтом нагрузка не должна превышать предусмотренных законом стандартов более чем на 25%.

Химические анкера применимы для пористых материалов. Клеевой состав заполняет полости внутри материала, за счет чего поверхности под ними сцепляются друг с другом. Если монтаж был произведен с соблюдением всех правил, выдернуть болт без механического повреждения поверхности конструкции невозможно.

Чтобы соединение получилось качественным, надо обеспечивать максимальную чистоту отверстий, куда устанавливают анкера. Специальные капсулы и тубы применяются для подачи клея в заданную область. Отвердитель, как и клей, должны обязательно применяться в точных пропорциях.

Существует множество видов анкерных болтов, которые позволяют решать те или иные задачи. Чтобы применение их было максимально полезным, необходимо ориентироваться на описание этих материалов, их свойство и предназначение. Конечно же, важно соблюдать технику строительных и ремонтных работ, использовать правильные инструменты.

Советы и рекомендации Клиновой анкер

БЕСПЛАТНАЯ ДОСТАВКА Для заказов на сумму от 25 долларов США в США

Переключить меню Поиск
  • Счет
добавить в корзину 0

Ваша корзина

  • Анкеры по бетону
    • Все бетонные анкеры
    • Анкеры распорные
      • Все распорные анкеры
      • Анкер клиновой
        • Все клиновые анкеры
        • Клиновые анкеры CONFAST®
          • Все клиновые анкеры CONFAST®
          • Оцинкованные клиновые анкеры CONFAST®
          • Оцинкованные клиновые анкеры CONFAST®
          • Клиновые анкеры из нержавеющей стали CONFAST® 304
          • Клиновые анкеры из нержавеющей стали CONFAST® 316
        • Якоря ThunderStud (США)
          • Все якоря ThunderStud (США)
          • Американские якоря Thunderstud с цинковым покрытием
          • Американский горячеоцинкованный якорь Thunderstud
          • Анкеры Thunderstud из нержавеющей стали American 303
          • Анкеры Thunderstud из нержавеющей стали марки American 316
        • Клиновые анкеры RedHead Trubolt
          • Все клиновые анкеры RedHead Trubolt
          • Клиновые анкеры RedHead Trubolt - цинк
          • Клиновые анкеры RedHead Trubolt - оцинкованные
          • Клиновые анкеры RedHead Trubolt 304 из нержавеющей стали
          • Клиновые анкеры RedHead Trubolt из нержавеющей стали 316
        • Крепежные элементы Power-Stud
        • Якоря Симпсона
        • Якоря MKT
        • Якоря Hilti
        • Якоря Wej-It
      • Анкер-гильза
        • Все анкеры с рукавами
        • Анкер-гильза с шестигранной головкой CONFAST®
          • All CONFAST® Анкер-гильза с шестигранной головкой
          • Оцинкованный анкер с гильзой с шестигранной головкой CONFAST®
          • Анкер с шестигранной гильзой из нержавеющей стали CONFAST® 304
        • Анкер-гильза CONFAST® с головкой желудя
          • Анкер-гильза All CONFAST® Acorn Head
          • Оцинкованный анкер с гильзой с головкой желудя CONFAST®
          • Анкер с гильзой из нержавеющей стали CONFAST 304
        • Анкер-гильза CONFAST® с плоской головкой
          • All CONFAST® Анкер-гильза с плоской головкой
          • Оцинкованный анкер с плоской гильзой CONFAST®
          • Анкеры с плоской гильзой из нержавеющей стали CONFAST 304
        • Анкер-гильза CONFAST® с круглой головкой
      • Забивные анкеры
        • Все вставные анкеры
        • CONFAST® Вставной
          • Все CONFAST® Drop-In
          • Забивной анкер CONFAST® с цинковым покрытием
          • Забивной анкер из нержавеющей стали CONFAST® 304
          • Забивной анкер из нержавеющей стали CONFAST® 316
          • Инструмент настройки CONFAST® Drop-In
          • Забивной анкер CONFAST® для спиральной резьбы
        • ThunderDrop (США) Drop-In
          • Все ThunderDrop (США) Drop-In

Лучший размер якоря для лодки - Отличные предложения на размер якоря для лодки от глобального размера якоря для продавцов лодок

Отличные новости !!! Вы выбрали правильный размер якоря для лодки.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот размер якоря для лодки станет одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что у вас есть размер якоря для лодки на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в размере якоря для лодки и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести anchor size for boat по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

PARA-ANCHOR by Fiorentino - Оригинальный морской якорь «парашютного стиля»


Добро пожаловать на борт!

Неважно, новичок вы или офшорный эксперт, вот отличный место для начала.Посмотреть полный Монтаж оснастки Fiorentino на Работа. Чтобы узнать, почему пара-якорь ("парашют стиль "морской якорь") можно использовать на любых тип лодки
нажмите здесь.

Основная операция
Вам понадобится Fiorentino морской якорь с парашютом, поездка развертывания Фиорентино и маршрутная линия Фиорентино.Просто сбросить парашютный морской якорь с носа любое большое судно или любое маленькая лодка, и готово. Что-нибудь после этого необязательно .... Например, владельцы парусных лодок могут предпочесть птичка их парашютный морской якорь для более комфортная езда, как видно на изображение парусника ниже.

Сколько проехал якорь
Большинство траулеров и парусников среднего размера будут платить от 300 до 600 футов езды.Спорт рыбаки выплатят в среднем 20-100 футов езды:

Лучший пара-якорь Размер

Технические отчеты Fiorentino
В наука и качество за Fiorentino парашютные морские якоря и штормовые ящеры.

13.4. Якорные ящики - погрузитесь в документацию Deep Learning 0.15.1

13. Компьютерное зрение navigate_next 13.4. Якорные ящики поиск

Быстрый поиск

код

Показать источник

Курсы PDF Все ноутбуки Обсудить GitHub 中文 կ Содержание
  • Предисловие
  • Установка
  • Обозначение
  • 1.Введение
  • 2. Предварительные мероприятия
    • 2.1. Обработка данных
    • 2.2. Предварительная обработка данных
    • 2.3. Линейная алгебра
    • 2.4. Исчисление
    • 2,5. Автоматическое дифференцирование
    • 2.6. Вероятность
    • 2.7. Документация
  • 3. Линейные нейронные сети
    • 3.1. Линейная регрессия
    • 3.2. Реализация линейной регрессии с нуля
    • 3.3. Краткая реализация линейной регрессии
    • 3.4. Регрессия Softmax
    • 3,5. Набор данных классификации изображений
    • 3,6. Реализация регрессии Softmax с нуля
    • 3,7. Краткая реализация регрессии Softmax
  • 4. Многослойные персептроны
    • 4.1. Многослойные персептроны
    • 4.2. Реализация многослойных персептронов с нуля
    • 4.3. Краткая реализация многослойных персептронов
    • 4.4. Выбор, переоборудование и переоборудование модели
    • 4.5. Снижение веса
    • 4.6. Отсев
    • 4,7. Прямое распространение, обратное распространение и вычислительные графики
    • 4.8. Числовая стабильность и инициализация
    • 4.9. Смена окружающей среды и сбыта
    • 4.10. Прогноз цен на жилье на Kaggle
  • 5. Вычисления с глубоким обучением
    • 5.1. Слои и блоки
    • 5.2. Управление параметрами
    • 5.3. Отложенная инициализация
    • 5.4. Пользовательские слои
    • 5.5. Файловый ввод-вывод
    • 5.6. Графические процессоры
  • 6. Сверточные нейронные сети
    • 6.1. От полностью связанных слоев к сверткам
    • 6.2. Свертки для изображений
    • 6.3. Набивка и шаг
    • 6.4. Несколько входных и несколько выходных каналов
    • 6.5. Объединение
    • 6.6. Сверточные нейронные сети (LeNet)
  • 7. Современные сверточные нейронные сети
    • 7.1. Глубокие сверточные нейронные сети (AlexNet)
    • 7.2. Сети с использованием блоков (VGG)
    • 7.3. Сеть в сети (NiN)
    • 7.4. Сети с параллельными конкатенациями (GoogLeNet)
    • 7,5. Пакетная нормализация
    • 7.6. Остаточные сети (ResNet)
    • 7.7. Сети с плотным подключением (DenseNet)
  • 8. Рекуррентные нейронные сети
    • 8.1. Модели последовательности
    • 8.2. Предварительная обработка текста
    • 8.3. Языковые модели и набор данных
    • 8.4. Рекуррентные нейронные сети
    • 8.5. Реализация рекуррентных нейронных сетей с нуля
    • 8.6. Краткая реализация рекуррентных нейронных сетей
    • 8.7. Обратное распространение во времени
  • 9. Современные рекуррентные нейронные сети
    • 9.1. Закрытые рекуррентные блоки (ГРУ)
    • 9.2. Долговременная краткосрочная память (LSTM)
    • 9.3. Глубокие рекуррентные нейронные сети
    • 9.4. Двунаправленные рекуррентные нейронные сети
    • 9,5. Машинный перевод и набор данных
    • 9.6. Архитектура кодировщика-декодера
    • 9.7. Последовательность обучения
    • 9,8. Поиск луча
  • 10. Механизмы внимания
    • 10.1. Механизмы внимания
    • 10.2. От последовательности к последовательности с механизмами внимания
    • 10.3. Трансформатор
  • 11. Алгоритмы оптимизации
    • 11.1. Оптимизация и глубокое обучение
    • 11.2. Выпуклость
    • 11.3. Градиентный спуск
    • 11.4. Стохастический градиентный спуск
    • 11.5. Мини-пакетный стохастический градиентный спуск
    • 11.6. Импульс
    • 11.7. Адаград
    • 11,8. RMSProp
    • 11.9. Ададелта
    • 11.10. Адам
    • 11.11. Планирование скорости обучения
  • 12. Вычислительная производительность
    • 12.1. Компиляторы и интерпретаторы
    • 12.2. Асинхронное вычисление
    • 12.3. Автоматический параллелизм
    • 12.4. Оборудование
    • 12,5. Обучение на нескольких графических процессорах
    • 12.6. Краткая реализация для нескольких графических процессоров
    • 12,7. Серверы параметров
  • 13. Компьютерное зрение
    • 13.1. Увеличение изображения
    • 13.2. Тонкая настройка
    • 13.3. Рамки для обнаружения и ограничения объектов
    • 13,4. Якорные ящики
    • 13,5. Обнаружение многомасштабных объектов
    • 13,6. Набор данных обнаружения объектов
    • 13,7. Обнаружение одиночного снимка Multibox (SSD)
    • 13,8. Региональные CNN (R-CNN)
    • 13.9. Семантическая сегментация и набор данных
    • 13.10. Транспонированная свертка
    • 13.11. Полностью сверточные сети (FCN)
    • 13.12. Передача нейронного стиля
    • 13,13. Классификация изображений (CIFAR-10) на Kaggle
    • 13,14. Определение породы собак (собаки ImageNet) на Kaggle
  • 14. Обработка естественного языка: предварительное обучение
    • 14.1. Встраивание слов (word2vec)
    • 14.2. Приблизительное обучение
    • 14.3. Набор данных для предварительного обучения встраиванию слов
    • 14.4. Предварительная подготовка word2vec
    • 14,5. Вложение слов с глобальными векторами (GloVe)
    • 14.6. Вложение подслова
    • 14.7. В поисках синонимов и аналогий
    • 14,8. Двунаправленные представления кодировщика от трансформаторов (BERT)
    • 14.9. Набор данных для предварительного обучения BERT
    • 14.10. Предтренинг BERT
  • 15. Обработка естественного языка: приложения
    • 15.1. Анализ настроений и набор данных
    • 15.2. Анализ настроений: использование рекуррентных нейронных сетей
    • 15.3. Анализ настроений: использование сверточных нейронных сетей
    • 15.4. Вывод на естественном языке и набор данных
    • 15.5. Логический вывод на естественном языке: использование внимания
    • 15.6. Тонкая настройка BERT для приложений уровня последовательности и уровня токена
    • 15.7. Вывод на естественном языке: точная настройка BERT
  • 16. Рекомендательные системы
    • 16.1. Обзор рекомендательных систем
    • 16.2. Набор данных MovieLens
    • 16.3.Факторизация матрицы
    • 16.4. AutoRec: прогнозирование рейтинга с помощью автоэнкодеров
    • 16,5. Персонализированный рейтинг рекомендательных систем
    • 16.6. Совместная нейронная фильтрация для персонализированного ранжирования
    • 16,7. Системы рекомендаций с учетом последовательности
    • 16.8. Многофункциональные рекомендательные системы
    • 16.9. Машины факторизации
    • 16.10. Машины глубокой факторизации
  • 17. Генеративные состязательные сети
    • 17.1. Генеративные состязательные сети
    • 17.2. Глубокие сверточные генерирующие состязательные сети
  • 18. Приложение: Математика для глубокого обучения
    • 18.1. Геометрия и линейные алгебраические операции
    • 18.2. Собственные разложения
    • 18.3. Исчисление с одной переменной
    • 18,4. Многопараметрическое исчисление
    • 18,5. Интегральное исчисление
    • 18,6. Случайные переменные
    • 18,7. Максимальное правдоподобие
    • 18,8. Распределения
    • 18.9. Наивный байесовский
    • 18.10. Статистика
    • 18.11. Теория информации
  • 19. Приложение: Инструменты для глубокого обучения
    • 19.1. Использование Jupyter
    • 19.2. Использование Amazon SageMaker
    • 19,3. Использование инстансов AWS EC2
    • 19,4. Использование Google Colab
    • 19,5. Выбор серверов и графических процессоров
    • 19,6. Внесение вклада в эту книгу
    • 19,7. d2l Документ API
  • Список литературы
Содержание
  • Предисловие
  • Установка
  • Обозначение
  • 1.Введение
  • 2. Предварительные мероприятия
    • 2.1. Обработка данных
    • 2.2. Предварительная обработка данных
    • 2.3. Линейная алгебра
    • 2.4. Исчисление
    • 2,5. Автоматическое дифференцирование
    • 2.6. Вероятность
    • 2.7. Документация
  • 3. Линейные нейронные сети
    • 3.1. Линейная регрессия
    • 3.2. Реализация линейной регрессии с нуля
    • 3.3. Краткая реализация линейной регрессии
    • 3.4. Регрессия Softmax
    • 3,5. Набор данных классификации изображений
    • 3,6. Реализация регрессии Softmax с нуля
    • 3,7. Краткая реализация регрессии Softmax

определение якоря по The Free Dictionary

якорь

сверху вниз: Данфорт, адмиралтейские и бессточные якоря

an · chor

(ăng′kər) n.

1. Nautical Тяжелый предмет, прикрепленный к судну тросом, веревкой или цепью и упавший в воду для удержания судна на месте своим весом или своими ламелями, которые захватывают дно.

2. Жесткая точка опоры, как для крепления веревки.

3. Источник безопасности или стабильности.

4.

а. Спортсмен, обычно самый сильный член команды, который выполняет последний этап эстафеты или другого соревнования.

б. Человек в конце команды по перетягиванию каната.

5. Ведущий.

v. an · chored , an · chor · ing , an · chors

v. тр. 1.

а. Для закрепления (судна) якорем.

б. Для фиксации с помощью застежки или аналогичного приспособления: болты крепления настила к дому. См. Раздел «Синонимы».

г. Для фиксации на месте; исправить или обездвижить: страх, застрявший в темном коридоре; мидии прикрепляются к скале.

г. Чтобы почувствовать привязанность или безопасность: воспоминания, связывающие нас с нашим родным городом.

e. Обеспечить основу для; установить или найти: «инновационные кухни, прочно основанные на традициях» (Gourmet Magazine).

2. Спорт Для работы в качестве якоря (команды или соревнования): якорь эстафеты.

3. Рассказывать или координировать (выпуск новостей).

4. Обеспечение или формирование якорного магазина для: двух крупных магазинов якоря на каждом конце торгового центра.

v. внутр.

Морской Чтобы бросить якорь или стоять на якоре.


[Среднеанглийский anker, якорь, от древнеанглийского ancor, от латинского ancora, анкора, от греческого ankura.]

Словарь английского языка American Heritage®, пятое издание. Авторское право © 2016 Издательская компания Houghton Mifflin Harcourt. Опубликовано Houghton Mifflin Harcourt Publishing Company. Все права защищены.

якорь

(ˈæŋkə) n

1. (морские термины) любое из нескольких устройств, обычно из стали, прикрепленных к судну тросом и сброшенных за борт, чтобы захватить дно и ограничить движение судна

2. предмет, используемый для того, чтобы прочно удерживать на месте что-то еще: камень служил якорем для веревки.

3. источник стабильности и безопасности: религия была его якорем.

4. (Дом)

а. металлическая скоба, болт или аналогичный фитинг, особенно используемый для соединения с кладкой

b. ( как модификатор ): анкерный болт; анкерная плита.

5. (Командные виды спорта, кроме указанных)

a. задний человек в группе перетягивания каната

6. (морские термины) на якоре (судна) на якоре

7. (морские термины) литой якорь пришедший на якорь бросаемый якорь для постановки на якорь судна

8. (морские термины) буксирный якорь См. Сопротивление 13

9. (морские термины) на якоре для постановки на якорь

10. (Морские термины) поднимает якорь для поднятия якоря судна или (судна) для поднятия его якоря при подготовке к отходу

vb

11. (морские термины) для использования якоря для удержания (судна) в одном месте

12. для надежного закрепления или крепления; исправить или прочно закрепиться

13. (Радиовещание) ( tr ) радио телевидение , чтобы действовать как ведущий на

[староанглийский ancor, от латинского ancora, от греческого ankura ; относится к греческому изгибу анкос ; сравнить Latin uncus согнутый, загнутый]

Словарь английского языка Коллинза - полное и несокращенное, 12-е издание, 2014 г. © HarperCollins Publishers 1991, 1994, 1998, 2000, 2003, 2006, 2007, 2009, 2011, 2014

an • chor

(ˈÆŋ kər)

н.

1. тяжелое устройство, сброшенное цепью, тросом или веревкой на дно водоема для ограничения движения судна или другого плавучего объекта.

2. любое подобное устройство для удержания или контроля движения.

3. человек или вещь, на которую можно положиться в плане поддержки, стабильности или безопасности; опора.

4. главный вещатель программы новостей, спорта и т. Д.

5. телевизионная программа, которая привлекает множество зрителей, которые, вероятно, будут следить за последующими программами.

6. известный магазин, в особенности. универмаг, привлекающий покупателей в торговый центр, в котором он расположен.

7. Также ведущий.

а. человек в спортивной команде, особенно. эстафетная команда, выступающая последней.

б. человек, самый дальний в тылу в команде перетягивания каната.

8. якоря, Сленг. Тормоза автомобиля.

в.т.

9. для фиксации якорем.

10. для крепления или крепления; прикрепить прочно: закрепить пуговицу на рукаве.

11. действовать или служить в качестве ведущего радио или телевидения для: ведущих вечерних новостей.

в.и.

12. для опускания якоря; лежать или ехать на якоре.

13. для удержания или надежной фиксации.

14. работать или работать в качестве ведущего радио или телевидения.

Идиомы:

на якоре, удерживается на месте якорем.

[до 900; Древнеанглийский ancor, ancer an-c (h) ora <греческий ánkȳra ]

an′chor • a • ble, прил.

якорь • лайк, прил.

Random House Словарь колледжа Кернермана Вебстера © 2010 K Dictionaries Ltd. Авторские права 2005, 1997, 1991, Random House, Inc. Все права защищены.

Позиционирование с помощью анкеров | Qt Quick 5.15.1

В дополнение к более традиционным сеткам, строкам и столбцам, Qt Quick также предоставляет способ компоновки элементов с использованием концепции якорей . Каждый элемент можно представить как набор из 7 невидимых «якорных линий»: left, horizontalCenter, right, top, verticalCenter, baseline и bottom.

Базовая линия (не изображенная выше) соответствует воображаемой линии, на которой будет располагаться текст. Для элементов без текста это то же самое, что сверху .

Система привязки Qt Quick позволяет вам определять отношения между линиями привязки различных элементов. Например, вы можете написать:

 Прямоугольник {id: rect1; ...}
Прямоугольник {id: rect2; anchors.left: rect1.right; ...}

В этом случае левый край rect2 привязан к правому краю rect1 , в результате получается следующее:

Можно указать несколько привязок.Например:

 Прямоугольник {id: rect1; ...}
Прямоугольник {id: rect2; anchors.left: rect1.right; anchors.top: rect1.bottom; ...}

Задав несколько горизонтальных или вертикальных привязок, вы можете управлять размером элемента. Ниже rect2 привязано справа от rect1 и слева от rect3 . Если переместить любой из синих прямоугольников, rect2 будет растягиваться и сжиматься по мере необходимости:

 Прямоугольник {id: rect1; х: 0; ...}
Прямоугольник {id: rect2; anchors.left: rect1.right; anchors.right: rect3.left; ...}
Прямоугольник {id: rect3; х: 150; ...}

Есть также удобные анкеры. anchors.fill - это то же самое удобство, что и установка левого, правого, верхнего и нижнего якоря слева, справа, сверху и снизу от целевого элемента. anchors.centerIn - еще одна удобная привязка, аналогичная установке якорей verticalCenter и horizontalCenter на значения verticalCenter и horizontalCenter целевого элемента.

Поля и смещения привязки

Система привязки также позволяет указать поля , и , смещения для якорей элемента. Поля определяют количество пустого пространства, которое следует оставить за пределами привязки элемента, а смещения позволяют управлять позиционированием с помощью центральных линий привязки. Элемент может указать свои поля привязки индивидуально с помощью leftMargin, rightMargin, topMargin и bottomMargin или использовать anchors.margins, чтобы указать одинаковое значение поля для всех четырех краев.Смещения якоря задаются с помощью horizontalCenterOffset, verticalCenterOffset и baselineOffset.

В следующем примере указывается левое поле:

 Прямоугольник {id: rect1; ...}
Прямоугольник {id: rect2; anchors.left: rect1.right; anchors.leftMargin: 5; ...}

В этом случае поле в 5 пикселей зарезервировано слева от rect2 , в результате получается следующее:

Примечание: Поля анкеров применяются только к анкерам; это , а не , общее средство применения полей к Предмету.Если для края задано поле привязки, но элемент не привязан к какому-либо элементу на этом крае, поле не применяется.

Замена анкера

Qt Quick предоставляет тип AnchorChanges для указания привязок в состоянии.

 State {
    name: "anchorRight"
    AnchorChanges {
        цель: rect2
        anchors.right: parent.right
        anchors.left: undefined
    }
}

AnchorChanges можно анимировать с помощью типа AnchorAnimation.

Якоря также могут быть изменены принудительно в JavaScript.Однако эти изменения следует тщательно заказывать, иначе они могут привести к неожиданным результатам. Следующий пример иллюстрирует проблему:

Rectangle {
    ширина: 50
    anchors.left: parent.left

    function reanchorToRight () {
        anchors.right = parent.right
        anchors.left = undefined
    }
}

Когда вызывается reanchorToRight , функция сначала устанавливает правую привязку. В этот момент установлены как левая, так и правая привязка, и элемент будет растянут по горизонтали, чтобы заполнить своего родителя.Когда левый якорь не установлен, новая ширина останется. Таким образом, при обновлении якорей в JavaScript вы должны сначала отключить все якоря, которые больше не требуются, и только затем установить любые новые якоря, которые требуются, как показано ниже:

 Прямоугольник {
    ширина: 50
    anchors.left: parent.left

    function reanchorToRight () {
        anchors.left = undefined
        anchors.right = parent.right
    }
}

Поскольку порядок оценки привязок не определен, не рекомендуется изменять привязки с помощью условных привязок, поскольку это может привести к описанной выше проблеме упорядочивания.В следующем примере Rectangle в конечном итоге вырастет до полной ширины своего родителя, потому что и левая, и правая привязки будут одновременно установлены во время обновления привязки.

Rectangle {
    ширина: 50; высота: 50
    anchors.left: state == "правильно"? undefined: parent.left;
    anchors.right: state == "правильно"? parent.right: undefined;
}

Это следует переписать, чтобы вместо этого использовать AnchorChanges, поскольку AnchorChanges будет автоматически обрабатывать проблемы упорядочивания внутри.

Ограничения

По соображениям производительности вы можете привязать элемент только к его братьям и сестрам и прямому родителю.Например, следующая привязка недействительна и вызовет предупреждение:

Пункт {
    id: group1
    Прямоугольник {id: rect1; ...}
}
Пункт {
    id: group2
    Прямоугольник {id: rect2; anchors.left: rect1.right; ...}
}

Кроме того, макеты на основе привязки нельзя смешивать с абсолютным позиционированием. Если элемент указывает свое положение по оси x, а также задает anchors.left или привязывает его левый и правый края, но дополнительно устанавливает ширину, результат не определен, так как не будет ясно, должен ли элемент использовать привязку или абсолютное позиционирование.То же самое можно сказать о настройке y и высоты элемента с помощью anchors.top и anchors.bottom или о настройке anchors.fill, а также ширине или высоте. То же самое применимо при использовании таких позиционеров, как Row и Grid, которые могут устанавливать свойства x и y элемента. Если вы хотите перейти от использования привязки к абсолютному позиционированию, вы можете очистить значение привязки, установив для него значение undefined .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
