Анкер забивной: устройство, виды, монтаж
- Устройство и сферы применения
- Основные разновидности
- Забивные анкеры с насечками и без
- Особенности монтажа
Наиболее универсальным элементом, позволяющим надежно закрепить различные предметы на поверхности стен, потолка или пола, является анкер забивной латунный, который для обеспечения эффективности его использования необходимо правильно подобрать. В отличие от этого крепежного изделия, анкер забивной стальной используется в тех случаях, когда требуется выполнить крепление предметов, отличающихся критически большой массой.

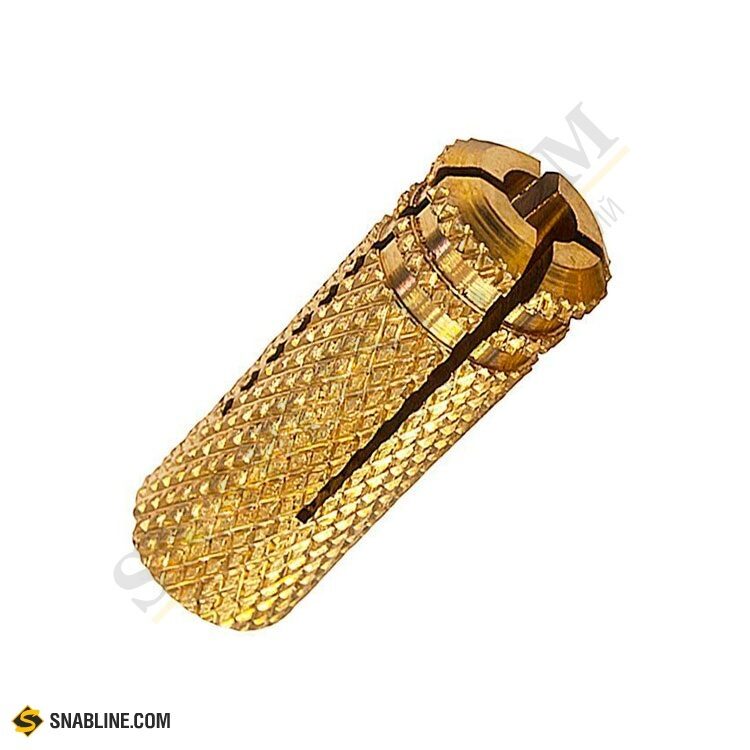

Анкер латунный забивного типа с насечкой
Устройство и сферы применения
Анкеры, забиваемые в элементы строительных конструкций, – это изделия, за счет которых на таких конструкциях закрепляются различные предметы, обладающие даже значительной массой. В отличие от дюбелей, с которыми часто путают забивные анкеры, последние отличаются более сложной конструкцией, что и позволяет им обеспечивать высочайшую надежность крепления.
Дюбельный крепеж, который может быть изготовлен даже из пластика, используют для фиксации различных предметов, обладающих небольшой массой, в конструкциях, выполненных из пористых материалов. Крепление предметов при использовании дюбельных элементов выполняется с помощью шурупов, которые вкручиваются в такие элементы насквозь. Несмотря на высокую эффективность и простоту использования этих крепежей, использовать их для фиксации слишком тяжелых предметов нельзя, так как они не обеспечат требуемую надежность крепления.
Конструктивными элементами анкера забивного типа являются:
- металлическая втулка, на боковой поверхности которой выполнены специальные прорези;
- втулка, которая располагается на распорном элементе;
- непосредственно сам распорный элемент.
Забивные анкеры различаются по размерам
В зависимости от назначения анкеры данного типа могут изготавливаться из высокопрочного метала или обычной углеродистой стали. Поверхность таких изделий может подвергаться дополнительной обработке, что позволяет надежно защитить их от коррозии и продлить срок эксплуатации. Большой популярностью также пользуется латунный анкер, отличающийся достаточно высокой прочностью и исключительной устойчивостью к воздействию агрессивных сред. Кроме того, анкер латунный обладает высокой пластичностью, что значительно облегчает монтаж такого крепежного изделия.
Чтобы обеспечить высокую прочность и, соответственно, надежность анкеров забивного типа, их изготавливают из сплошного материала. Элементы, из которых они выполнены, не содержат сварных соединений. Внутреннее резьбовое отверстие в анкерах забивного типа имеет коническую форму, а на их боковых поверхностях выполняются прорези, которые подвергаются специальной обработке.

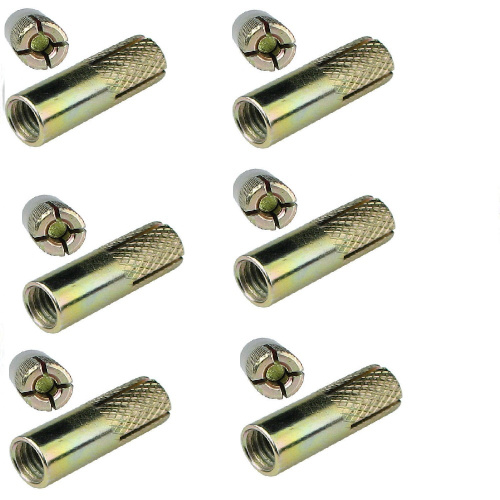

Анкер забивной с клином
В тот момент, когда во внутреннюю часть анкера вводится распорный элемент, он воздействует на стенки конусного отверстия, и лепестки разжимаются, обеспечивая надежное сцепление крепежного изделия с конструкцией, в которой оно размещено. Учитывая тот факт, что распорные элементы анкера подобного типа создают значительное давление на внутренние стенки отверстия, использовать такие изделия рекомендуется для крепежа различных предметов на конструкциях, изготовленных из плотных и прочных материалов (бетон, натуральный камень и др.).
Основные разновидности
Современные производители выпускают не так много разновидностей анкера забивного типа, который также имеет название «анкер-цанга». Так, анкеры данного типа разделяются на различные типы по двум основным параметрам:
- по материалу изготовления: стальной и латунный;
- по наличию специальных насечек на внешней поверхности: с насечками и без них.
Более доступными с точки зрения стоимости являются анкеры забивного типа, изготовленные из стальных сплавов. Такие изделия, кроме того, отличаются более высокой прочностью, если сравнивать их с латунными крепежами. Однако большим недостатком стальных забивных анкеров является то, что для придания им коррозионной устойчивости их поверхность необходимо покрывать защитными составами (например, выполнять их оцинковку). Латунный крепеж в таких процедурах не нуждается.

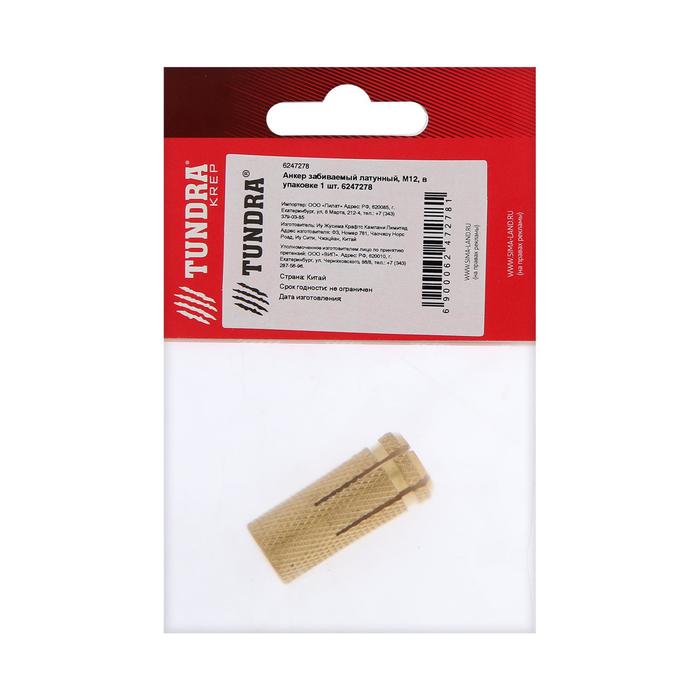

Технические характеристики латунных забивных анкеров
Анкер латунный, как и аналогичное изделие из стали, применяют для крепления предметов на конструкциях из различных строительных материалов: кирпича, бетона, натурального камня и др. Между тем следует учитывать, что латунные крепежи не способны выдержать значительные вертикальные нагрузки, так как латунь обладает достаточно высокой пластичностью, если сравнивать ее со стальными сплавами.
Приобретая анкеры забивного типа (как стальные, так и латунные), следует обязательно выяснять, на какой максимальный вес закрепляемого предмета они рассчитаны.
Получить сведения о размерах латунного или стального забивного анкера, а также о предельной нагрузке, на которую он рассчитан, можно, ознакомившись с информацией, размещенной на упаковке. Нагрузка, которая будет приходиться на забивной анкер, не должна превышать 25% от той, которая указана на упаковке. Если не придерживаться данного требования, то на надежность и долговечность крепления, выполненного при помощи такого изделия, можно не рассчитывать. Специалисты компаний, занимающихся производством крепежей подобного типа, обычно учитывают стандартную прочность бетонных конструкций (200–250 кг/см2), но если вы собираетесь монтировать анкер в конструкцию из материала, который не соответствует этим стандартам, то величину допустимой нагрузки необходимо будет рассчитывать в отдельном порядке.
Допустимые нагрузки на забивные анкера
Существует также особенность выбора забивных анкеров для бетонных строительных конструкций, которые уже покрылись трещинами.
В этом случае допустимую нагрузку на такие элементы, составляющую 25% от максимально допустимой, необходимо дополнительно умножить на коэффициент, равный 0,6.
Забивные анкеры с насечками и без
Латунный анкер забивного типа, на внешней поверхности которого имеются специальные насечки, – это полый цилиндр с внутренней резьбой. Такие анкеры часто сравнивают с цангой, потому что их рабочий наконечник выполнен в виде распорной зоны, составленной из четырех сегментов, которые сформированы продольными вырезами. Насечки на внешней поверхности латунного или стального изделия, непосредственно контактирующей с внутренними стенками отверстия, обеспечивают лучшее сцепление и, следовательно, более надежное крепление фиксируемого предмета.
К достоинствам анкеров данного типа следует отнести:
- простоту использования;
- отсутствие необходимости в применении специального оборудования и наличии специальных навыков у работника, выполняющего монтажные работы;
- доступную стоимость;
- высокую надежность и долговечность крепления.

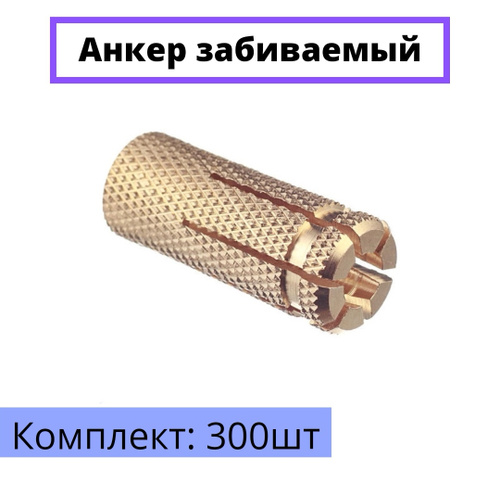

Анкер забивной с насечкой применяется при закреплении конструкций в кирпиче, бетоне и камне
Латунные анкерные изделия с насечками на внешней поверхности успешно используются при выполнении как строительных, так и ремонтных работ. С помощью таких изделий выполняют крепеж как элементов строительных конструкций из различных материалов, так и мебели, предметов интерьера и бытовой техники. Вес предметов, закрепляемых при помощи таких забивных анкеров, может быть очень значительным. Главное, что следует учитывать при использовании таких крепежей, – это правильный расчет нагрузки, которую они способны гарантированно выдержать.
Конструкция латунных забиваемых анкеров, на внешнюю поверхность которых не нанесены насечки, практически ничем не отличается от устройства крепежных изделий с насечками. Из-за того, что внешняя поверхность таких изделий, контактирующая с внутренними стенками отверстия, гладкая, они не способны выдерживать значительные нагрузки.
Примеры забивных анкеров без насечек
Особенности монтажа
Перед тем как приступить к монтажу латунного анкера забивного типа (анкера-цанги), необходимо подготовить для него отверстие, диаметр которого должен быть таким, чтобы крепеж входил в него практически впритирку.
Чтобы обеспечить надежную фиксацию латунного анкера в стене, потолке или любой другой строительной конструкции, подготовленное для него отверстие необходимо тщательно очистить от строительного мусора, для чего можно воспользоваться обычной медицинской грушей или пылесосом. Для более тщательной очистки также можно использовать ершик соответствующего диаметра.
Принцип установки забивного анкера
После того как отверстие для крепежа подготовлено, в него необходимо до упора вставить сам анкер.
Для этого лучше использовать молоток, при помощи которого вы не только забьете анкер на требуемую глубину, но и расклините его рабочую часть, разделенную прорезями на четыре сегмента.
Специальное установочное приспособление позволяет расклинивать анкер без риска повреждения резьбы
После того как расклиненный распорным элементом своей конструкции анкер надежно зафиксируется в отверстии, в него можно вкрутить болт или шпильку и закрепить на них требуемый предмет.
В заключение предлагаем посмотреть короткое, но очень информативное видео о том, как правильно смонтировать забивной анкер.
Анкер забивной — применение и принцип работы
Правильное обустройство – обязательный этап после непосредственно возведения объекта. В противном случае, эксплуатация сооружения будет невозможна.
Для осуществления этого процесса применяют различные компоненты. Одним из наиболее популярных элементов для соединения необходимых объектов является анкер-забивной, который необходимо правильно монтировать.
Ключевой особенностью такого изделия является перечень технических характеристик. Крепежный элемент отличается высокой прочностью, за счет которой наименование можно применять для создания надежного соединения различных габаритных конструкций. Поэтому такое крепежное средство отличается популярностью.
Также анкер забивной можно применять для выполнения практически любых задач. Крепежный элемент можно использовать не только для проведения монтажных работ, но и для решения ряда высокосложных задач в отделочных работах, ремонте и реконструкции старых сооружений.
Почему анкер забивной столь многофункциональный?
В первую очередь, этот крепежный элемент можно использовать для создания соединений с плотными материалами. В этот его отличие от дюбелей. Однако они дороже последних.
Надежность фиксации обеспечивается за счет специальной структуры и принципа действия анкера. Внешняя сторона сцепляется с внутренней поверхностью отверстия с большой силой трения. Последняя формирует значительную удерживающую способность. За счет этого крепежный элемент надежно соединяет даже габаритные конструкции.
Анкер забивной отлично себя показывает при работе с плотными и твердыми материалами. Поэтому очевидно, что их применяют как раз для работы с последними.
Анкер забивной широко применяется для соединения следующих объектов:
- тяжелых и габаритных оконных, и дверных рам;
- элементов лестничных конструкций;
- подвесных потолков;
- светильников и люстр;
- строительных лесов для выполнения отделочных работ и мероприятий по возведению сооружений;
- ворот и калиток;
- компонентов инженерных коммуникаций, включая воздуховоды, кабельные трасы, водопроводы;
- балюстрады и консоли.
Отличительные особенности забивного анкера
Монтажное изделие имеет две основные отличительные характеристики – высокая прочность и надежность. Также компонент для создания высококачественных соединений отличается следующими техническими свойствами:
- высокой устойчивостью к механическим повреждениям, отрицательному воздействию окружающей среды;
- удобством эксплуатации;
- быстрым созданием крепежей высочайшего качества;
- устойчивостью к коррозийному воздействию – забивной анкер изготовляется из наиболее качественного материала – сертифицированной стали, поэтому он отличается высокими техническими свойствами.
Принцип работы забивного анкера
Как и говорилось выше, анкер представляет собой высококачественный и надежных крепежный элемент. Поэтому его применяют в большинстве монтажных работ. При этом в отличие от других изделий анкер не требует слишком много усилий и использования суперпрофессионального оборудования. Вполне достаточно дрели и молотка.
Принцип работы забивного анкера заключается в его установке в заранее подготовленное отверстие. На этом этап потребуется использовать мощную дрель. Затем отверстие готовится к дальнейшему проведению строительных работ.
После этого анкер вставляется в отверстие вплотную. Таким образом, обеспечивается надежная фиксация. За счет специальной структуры крепежное изделие создает максимально надежное соединение.
Разновидности забивного анкера
Основная классификация изделий заключается в материалах, из которых изготовлены анкеры. Как правило, существует 2 главных типа:
- стальной анкер;
- латунный крепежный элемент.
Оба вида имеют широкий перечень функциональных возможностей. Однако стальные используются чаще. Касательно латунных, то они «из коробки» имеют защиту от коррозийного воздействия.
Все вышеупомянутые разновидности подходят для работы с различным перечнем материалов, включая природный камень, бетон, кирпич. Однако стоит учитывать тот факт, что забивные анкеры не выдерживают значительную вертикальную нагрузку. Поэтому при осуществлении монтажных работ навесных конструкций необходимо брать этот факт во внимание.
Также существуют анкеры с насечками и без. Крепежные элементы, не имеющие насечек, применяются для крепления негабаритных конструкций. Анкеры с насечками задействуют для крепления настенных шкафов, решеток, брусков, реек. Для крепления габаритных объектов применяют сразу несколько анкеров.
Как установить забивной анкер
Анкер или как его еще называют цанга, имеет довольно несложную специфику монтажа.
При этом стоит отметить, что изделие, изготовленное из стали или латуни относится к классу наиболее практичных и удобных крепежных элементов.
Забивной анкер без насечек, как правило, применяется для крепления конструкций небольшого веса. Касательно структуры, то эти изделия напоминают собой цилиндр с гладкой распорной стороной.
Как правильно монтировать забивной анкер:
- первоначально, необходимо подготовить отверстие, куда будет устанавливаться анкер;
Для этого нужна мощна дрель и победитовое сверло. Необходимо предварительно рассчитать диаметр. Это делается для того, чтобы забивной анкер полностью входил в отверстие и при этом не оставалось люфтов.
При использовании анкеров с большим диаметром нужно применять алмазную коронку. Затем следует полностью очистить отверстие от пыли, мусора;
- после очистки отверстие повторно продувается. Затем в него устанавливается анкер до упора;
Для забивки необходимо использовать молоток.
Однако это нужно делать аккуратно во избежание повреждений забивного анкера.
- вкрутить крепеж-метиз монтируемой конструкции.
