Как установить алюминиевый реечный потолок: пошаговая инструкция

Выбор способа потолочной отделки является непростой задачей. Особенно для помещений с высоким порогом влажности. Самым практичным вариантом в данном случае может стать алюминиевый реечный потолок. Его особенности, привлекательный внешний вид делают такой потолок едва ли не самым популярным вариантом.

Практичность и надежность реечных потолков из алюминия

Данные покрытия имеют ряд преимуществ:

• Простота монтажа.
• Возможность демонтировать всю конструкцию или отдельные участки.
• Высокое качество покрытий.
• Влагостойкость, что позволяет использовать этот вид отделки потолков в помещениях с повышенной влажностью.
• Длительная эксплуатация, устойчивость к износу.
• Экологичность.
• Хорошая светоотражающая функция.

Разновидности алюминиевых реечных систем

Элементы конструкции

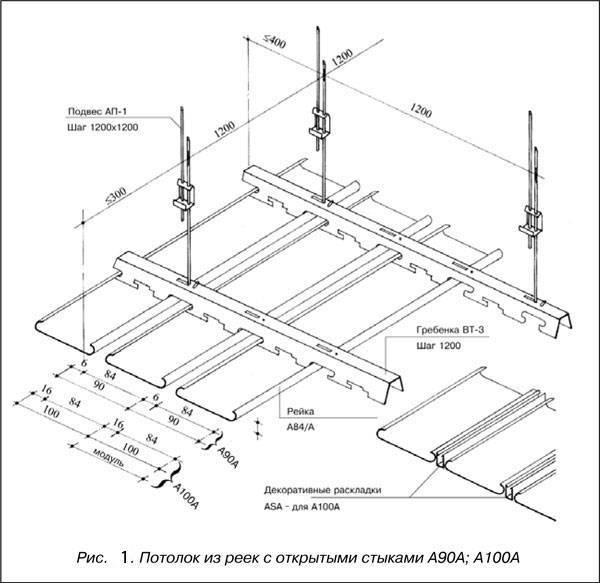

Алюминиевые реечные потолки представляют собой конструкцию, состоящую из:

• Стрингеров (другое название – траверсы или гребенки) – несущие элементы, которые используются для фиксации ламелей.
• Регулируемых подвесов, обеспечивающих надежность крепления гребенок к черновой потолочной поверхности.
• Алюминиевых ламелей.
• Декоративных элементов – заглушек и профилей. Последние представлены угловыми планками, маскирующими пространство между потолочной поверхностью и стенами.

Виды подвесных реечных систем

Самыми распространенными являются три следующих вида покрытий на потолки из алюминия:

• Кассетные.  Поверхность потолка декорируется листами из алюминия в форме квадратов или прямоугольников.
• Реечные получили данное название потому, что в отделке помещений используются ламели разной длины и ширины.
• Дизайнерские – отдельный вид, стоящий дороже, но отличающийся оригинальностью и изысканностью.

Тип устройства предполагает разделение реечных систем на два вида:

• Открытые – с зазорами между соседними рейками.
• Закрытые. Представлены гладкой поверхностью с плотно прилегающими панелями.

Основные характеристики реечного алюминиевого потолка

Технические особенности

Несмотря на многообразие производителей, по параметрам рейки похожи друг на друга:

• Ламели и декоративные заглушки производят из листов алюминия. Между собой они отличаются толщиной.
• Внешний вид реечных панелей представлен длинными трех- или четырехметровыми планками. Если требуются рейки большего размера, их можно изготовить по индивидуальному заказу. Максимальная длина одной панели составляет 6 метров. Подобные ламели обычно устанавливают в просторных высоких комнатах, так как стандартные помещения имеют меньшие размеры.

• Края у реек загнуты особым образом, благодаря чему достигается возможность их надежной фиксации к стрингерам.
• Рейки бывают сплошными или с нанесенной микроперфорацией. Лицевая поверхность декорируется различными цветовыми оттенками и фактурными покрытиями.
• Стрингеры выполнены в виде П-образных профилей с высеченными язычками на кромках, которые надежно удерживают ламели. В верхней части шин проделаны сквозные отверстия для крепления их на подвесы. Стандартная длина равняется 4 м.
• В зависимости от материала изготовления стрингеры бывают алюминиевыми или из оцинкованной стали.
• Толщина реек составляет 0,3-0,6 мм.

Сравнение реечных потолков открытого и закрытого типов

Открытые реечные потолки предполагают образование между панелями небольших щелей (до 16 мм). Через них просвечиваются траверсы.

Декоративный внешний вид данная система приобретает за счет применения специальных раскладок, которые устанавливаются между соседними рейками. Они производятся тех же цветов, что основное покрытие, или отличаются оттенками от панелей. Раскладки бывают по размерам меньше основных реек, тогда они «утапливаются» в образовавшуюся щель. Или соответствуют по размерам панелям. В этом случае их крепление осуществляется вровень с рейками, в результате получается ровная поверхность.

Закрытые реечные алюминиевые потолки монтируются с плотным прилеганием панелей друг к другу. Принцип установки напоминает укладку вагонки. Такая установка также осуществляется при помощи траверсов, но без использования декоративных накладок.

Принцип установки алюминиевого реечного потолка

Советы специалистов

Установка и процесс монтажа реечных подвесных конструкций не представляют сложности, поэтому могут быть проведены самостоятельно.

На заметку! Специалисты советуют большое внимание уделять правильной фиксации реек к каркасу.

Монтаж подвесной конструкции проходит в несколько этапов:

• Разметка.
• Монтаж каркаса.
• Крепление панелей.
• Установка декоративных заглушек.

До начала работ тщательно ознакомьтесь с инструкцией, чтобы не повредить материал. Профессионалы предлагают сначала произвести правильные расчеты, от точности которых зависит успех работы. Также будет неплохо, если вы обучены работе с электроинструментом. Но даже не имея подобных навыков у вас получится монтировать реечный алюминиевый потолок своими руками.

Какие материалы понадобятся для монтажа

Вам заранее нужно купить:

• Гребенки.
• Рейки нужной длины.
• Стартовый алюминиевый или оцинкованный профиль.
• Декоративные заглушки.
• Крепежи – дюбели и саморезы.

Расчет материалов

• Для каркаса.  Профиль продается стандартной величины 2,5 или 3 метра. Чтобы рассчитать его количество вам необходимо знать периметр помещения. Разделите этот показатель на длину одной профильной планки и получите количество элементов. Если итоговая цифра не целая, округляйте ее до целого числа в большую сторону.

Монтаж направляющих осуществляется в параллельном направлении через каждые 100 см, первая устанавливается в 40 см от стеновой поверхности. Высчитайте нужное количество метров траверсов путем сложения. И разделите его на длину одного стрингера.

Подвесы рассчитываются аналогично. Чтобы закрепить к стеновой поверхности один профиль, вам хватит четыре самореза, к базовому потолку подвес крепится на один саморез. Считайте количество подвесов исходя из количества направляющих планок. Один направляющий профиль нужно монтировать на четыре подвеса.

• Для реек. В данном случае вам нужно принять во внимание тип алюминиевого реечного подвесного потолка – открытый или закрытый.

Чтобы рассчитать количество ламелей, разделите величину площади вашей комнаты на аналогичный показатель для одной планки и вычтите общее расстояние между рейками при открытом методе установки.

Мы привели расчет минимального количества материалов, которые вам понадобятся для монтажа потолка. Чтобы работа прошла без заминок, будет не лишним добавить 10 %.

Необходимые инструменты

Чтобы установить алюминиевый потолок из реек подготовьте следующие инструменты:

• уровень или нивелир;
• рулетку;
• перфоратор;
• простой карандаш;
• шуруповерт;
• ножницы или ножовку по металлу.

Разметка потолка

До того, как сделать своими руками реечный алюминиевый потолок, вам потребуется произвести разметку черновой поверхности. Порядок действий будет следующим:

• Если вы планируете установить на потолках люстры или светильники, то заранее наметьте места их расположения.
• Отступите от любого угла на 15-20 см вниз и отметьте на стене необходимое расстояние от потолка. В данном случае обязательно должна быть учтена высота светильника.
• С помощью уровня или нивелира поставьте еще одну метку от предыдущей на расстоянии 50 см.
• Отметьте точки через такой же промежуток по всем стенам комнаты.
• Малярной обивочной нитью соедините все метки друг с другом.

Крепление стрингеров к основанию потолка

Сначала потребуется сделать каркас для нового потолка:

• Измерьте стену и нарежьте профиль по размеру болгаркой или ножовкой для раскроя металлических материалов. Таким образом подготовьте его для всех стен.
• На саморезы прикрепите профиль к стеновой поверхности через каждые 50 см и установите пристенные уголки.

Важно! Пристенный уголок крепят предварительно, обрезав его края под углом в 45 градусов. В уголке высверливают отверстия, фиксируют элемент к стене.

• Установите подвесы. Они должны быть на одном уровне.
• Замерьте длину стрингеров, нарежьте материал, и зафиксируйте шины вровень с профилем в перпендикулярном направлении к рейкам с шагом в 100-120 см друг от друга.
• При недостаточной длине стрингера, добавьте материала к имеющейся планке.

Установка алюминиевых ламелей

После того, как вы установили шины, можно переходить к монтажу основного покрытия:

• Снимите с планок защитную пленку, нарежьте изделия до нужной длины. Они должны быть короче на 3 см, чем промежуток от стены до стены.
• Заправьте ламель в гребенку и зафиксируйте по всему потолку. Так поступите со всеми рейками за исключением крайней.

Важно! Сразу обращайте внимание на ровность потолка, регулируйте ее при помощи подвесов.

• Если финишная потолочная рейка шире, чем оставшийся незакрытый участок потолка, подрежьте ее вдоль по ровной прямой строительным ножом. Выгибайте рейку в разные стороны до разлома.
• Закройте декоративными вставками щели.

Реечные алюминиевые потолки в интерьере (фото)

Такие конструкции могут отличаться по дизайну. Благодаря этому они все чаще применяются для оформления потолков не только в помещениях общественного назначения, но и жилых домах и квартирах.

Независимо от типа монтажа (открытым или закрытым способом), у вас получится создать оригинальный интерьер с включением данных конструкций.

Для маскировки щелей можно подобрать декоративные элементы, которые будут соответствовать цвету основного покрытия, или отличаться от него оттенками, создавая ультрамодные дизайнерские решения.

В настоящее время реечные потолки выпускаются в разных цветовых вариациях. Самыми распространенными продолжают оставаться серебристые, золотые и белые тона. Вы можете встретить в продаже ламели с нанесенными на их поверхность изображениями, глянцевыми или матовыми фактурами.

Выберите итальянский или немецкий дизайн для своего потолка, и ваша комната заиграет новыми красками.

Как сделать реечный алюминиевый потолок в ванной своими руками видео

18 538

пошаговая инструкция по установке натяжного потолка с алюминиевыми рейками своими руками

Разнообразие материалов для отделки потолков на современном рынке велико. Они существенно отличаются между собой особенностями, преимуществами и недостатками, ценой. Вы можете выбрать самый бюджетный вариант отделочных работ: побелить, обклеить пенопластом или, наоборот, потратить немалую сумму на модные 3D-композиции. В этой статье описан оригинальный способ отделки потолка – реечный.

Особенности

Появление реечных потолков обозначено совсем недавно, но они уже завоевали любовь многих россиян. Объяснение этому – их высокая прочность, простота эксплуатации, долговечность, что делает монтаж потолков доступным для всех.

К преимуществам реечных потолков относятся:

• влагостойкость, что позволяет устанавливать их в ванной, ванной, прачечной, кухне, где часто бывает повышенная влажность;
• за счет применения в качестве покрытия негорючих материалов потолки защищены от возгорания;
• Экономия электроэнергии: поскольку поверхностный слой реечных потолков отражает свет, следовательно, можно использовать освещение меньшей мощности;
• экологически чистые материалы, поэтому в окружающую среду не выделяются опасные вещества;
• Простой уход за потолками. Для очистки достаточно протереть влажной тряпкой;

• прочность используемых материалов, чтобы они подходили для наружного применения;
• простота установки;
• эстетические потолки;
• долговечность — срок эксплуатации до 50 лет, а гарантийный срок всего 20 лет;
• возможна замена поврежденных участков без демонтажа опорных частей;
• Подвесной потолок выглядит привлекательно и стильно.

Следует отметить, что стеллажная конструкция является подвесной конструкцией. Это дает возможность выровнять поверхность потолка без использования специальных составов, например, штукатурки.

Также под таким потолком можно легко спрятать домашние провода, а это немаловажный момент.

Недостатков у реечных конструкций практически нет. К ним относится только тот факт, что ремонт производится не очень практичным способом. Если в процессе эксплуатации выйдет из строя одна панель, то для замены дефекта придется разбирать все покрытие. Еще один минус: при установке шиферной подвесной конструкции в любом помещении ее высота несколько уменьшится. Это несущественный минус, если не размещать под конструкцией никаких инженерных устройств.

Конструкция устройства

Конструкция подвесного алюминиевого потолка позволяет надежно закрепить устройство и закрепить его на потолочной плитке.

Потолок состоит из следующих основных компонентов:

• Рейка из металлического сплава – отделка фасадной поверхности. Пружинящая конструкция реек способствует образованию прочных и надежных соединений;
• Гребенка (траверса, стрингер) представляет собой гнутый швеллерный профиль с зубьями.
  Мелкие элементы планки проходят через паз, а гребенка крепится к пружинам подвески через профиль. Изготовлен из алюминия и стали толщиной 1,5 мм;

• Промежуточная вставка используется для герметизации ламелей. Выбирается в тон рейке или с контрастным исполнением, благодаря чему появилась возможность применения дизайнерских работ при оформлении;
• Угловой деревянный профиль применяется для оформления потолка по всему периметру. По длине не всегда удается точно отрезать рейку, а иногда все же удается подрезать детали по ширине. Для сокрытия неровностей и неточностей часто используют декор; он закреплен на стене.

Правильный монтаж включает в себя составление планировки помещения и определение типа освещения. Монтаж подвеса напрямую зависит от высоты осветительного прибора. Чаще всего подвесная поверхность на пару сантиметров ниже используемых осветительных приборов.

После составления схемы необходимо рассчитать объем материалов для монтажа потолочных панелей. Здесь важную роль играет правильный расчет длины каждой рейки, с помощью которой будет монтироваться покрытие. Обычно производители предлагают изделия в 3 и 4 метра. Для покрытия потолков в небольшом помещении отлично подойдет рейка длиной 3 м. В этом случае ремонтные работы будут выполнены с минимальным количеством отходов.

Для помещения с большим периметром используются рейки длиной 4 м. Заранее составив план помещения, можно определить необходимое количество и длину деталей.

В расчет натяжного потолка входит измерение периметра помещения, что соответствует всей длине профиля.

Пошаговая инструкция по установке

После всех произведенных расчетов и закупки необходимых материалов для монтажа потолка необходимо вооружиться:

• строительный нож;
• молоток;
• дрель или перфоратор;
9отвертка 0016;
• плоскогубцы;
• уровень;
• ножницы, ножовка по металлу;
• карандаш;
• рулетка квадратная.

Кроме того, необходимы дюбели, спецодежда, защитные очки и перчатки.

Для монтажа стеллажа своими руками необходимо сделать макет потолка. Для этого достаточно начертить периметр поверхности профиля. Если потолок горизонтальный, то необходимо провести линию по горизонтали. Здесь будет установлена ​​гребенка.

При монтаже сложных многоуровневых конструкций расчеты выполняются посложнее. В этом случае вместо рулетки используется лазерный уровень. Вероятность ошибиться здесь исключена.

Монтажная техника:

• нарезать металлические детали на необходимые пропилы;
• просверлить отверстия в покрытии профиля, если на профиле нет готовых отверстий для крепления изделия.

Крепежные отверстия также должны быть сделаны в стене. Для этого полезного упражнения, перфоратора. Затем закрепите саморезы под углами 45 градусов по внешним углам и встык — по внутренним.

На поверхность стены устанавливаются направляющие, указывающие место расположения будущей подвесной конструкции. Он должен быть ниже на 20 см от старого. Линии должны быть горизонтальными; Для этого используются лазерные уровни. По этим линиям будут монтироваться профили.

Установите подвес с помощью дюбелей в предварительно просверленные отверстия.

При этом обязательно проверьте правильность расположения деталей направляющих с помощью уровня. После этого можно приступать к монтажу панелей. Для этого нужно последовательно нарезать рейку определенного размера.

Рулеткой следует отметить площади несущих шин.

Первая отметка должна быть на расстоянии 30 см от самой стены, а все остальные должны быть параллельны друг другу через каждые 90 см.

Шиномонтаж:

• интервал между ними не должен быть более 1 метра, и они устанавливаются под углом 90 градусов к рельсу;
• с помощью отвертки шины необходимо прикрутить к подвесу. Для идеальной ровности конструкции следует стараться не допускать ни малейшей погрешности;
• угловой профиль и шина должны находиться на расстоянии 10 мм.
  В том случае, если покрышка короче указанного значения, можно просто добавить, закрепив подвеску на последующей покрышке.

В начале работ с каждой рейки снимается защитная пленка и отрезается в зависимости от размера потолка. Длина должна быть на 10 мм меньше расстояния между стенками.

В первую очередь необходимо согнуть и установить панель на угловой профиль, затем выпрямить ее и защелкнуть на шинодержатели. Вторая рейка устанавливается рядом с предыдущей, а третья располагается напротив. Объяснение этому в том, что первый ряд по длине намного меньше остальных, и вам нужно будет ремонтировать ламели. Эта проблема возникает довольно часто. Возможна регулировка высоты шин путем изменения глубины ввинчивания шурупов. Если ширина на конце рейки не совпадает, то ее можно просто подрезать ножом.

Затем нужно вырезать рейку, закрепить деревянную распорку, кусок уголкового профиля.

После сборки одной пары панелей необходимо установить дополнительные детали профиля (промежуточные). В дальнейшем собрать детали не составит труда. Основная сложность возникает при креплении самой крайней панели. Он должен быть установлен очень плотно. Для этого следуем одной маленькой хитрости: необходимо закрепить пару кольев между торцевой рейкой и стеной. Это обеспечивает достаточную герметичность. Колья можно спрятать под плинтус.

Сборка натяжного потолка своими руками не требует особых усилий, если это не работа сложной конфигурации. Тогда стоит доверить монтаж конструкции опытным и умелым специалистам.

Освещение

Монтаж осветительных приборов – самая кропотливая работа. Перед началом всех работ следует продумать расположение всех светильников, светильников и других приборов в зависимости от необходимого уровня освещенности в помещении.

В качестве подвесного осветительного оборудования отличным вариантом будет:

• Светодиодные лампочки. Они подчеркнут отдельные детали декора, а также создадут атмосферу уюта и современности;
• Люминесцентные лампы создадут освещение в классическом стиле;
• Небольшие светильники создадут в комнате теплую и домашнюю атмосферу.

Освещение может работать двумя способами:

• Все лампочки включаются одновременно. При этом от выключателя следует протянуть один провод, и только потом от двухпроводной проводки провести изгибы к местам установки освещения;
• Осветительное оборудование включено в группы. Один провод имеет количество жил, сколько групп предусмотрено для освещения. Обычно применяют 2-3 группы. Кроме того, используются двухклавишные и трехклавишные выключатели.

Также перед началом работ следует нарисовать схему расположения осветительных приборов с указанием расстояний между каждым светильником. От электрощита провода разводятся специальными пластмассовыми гильзами. В местах расположения приборов провода отводятся на расстоянии 20–25 см от установленных реек. Медные провода используются многопроволочного сечения, соответствующего потребляемой мощности.

С помощью специальных скоб производится крепление к проводам.

Для осветительного оборудования шлицы должны быть выполнены без заусенцев. Работа выполняется одновременно с рейками. Не лишним будет проверить правильность и надежность подключения оборудования.

Планки должны располагаться вдоль линии освещения. Их направление зависит от особенностей падения солнечных лучей.

Ремонт подвесных потолков предполагает демонтаж потолочной поверхности , а в случае демонтажа — только частичный. В начале разбирается один край потолка – угловой профиль нужно подцепить острым предметом, затем отогнуть край так, чтобы можно было протянуть конец рейки. Крайняя часть освобождается от замка и снимается.

Остальные ламели подвергают другой обработке — надо открыть все замки, и панель сдвигается к краю. После этого его будет легко вывести из строя всю конструкцию.

Советы по эксплуатации

Реечные потолки быстро покрываются пылью и пачкаются. Уход за натяжными потолками не составляет большого труда. Металлические или пластиковые конструкции не боятся влаги, поэтому их легко чистить влажной тряпкой, смоченной моющим средством.

Алюминиевый подвесной потолок легко выдерживает перепад температур и повышенную влажность, благодаря этому он станет оптимальным вариантом для кухонного помещения. Кроме того, монтаж потолочных поверхностей прост: нет необходимости предварительно подготавливать поверхность.

Также такой потолок обладает способностью скрывать все недостатки и выглядит модно и современно.

При выборе потолочного материала для помещения следует отдавать предпочтение качественным изделиям, покрытым защитной пленкой. Пленка отлично защищает покрытие от перепадов температур, повышенной влажности и пыли. Правильно установленный реечный потолок позволит на долгие годы сохранить первоначальный вид конструкции.

Красивые примеры в интерьере

Реечные потолки в гостиной смотрятся просто и интересно. Однако не всем нравится такой вариант отделки потолков, ведь у каждого свой вкус и предпочтения.

Реечный потолок и реечная стена замысловато смотрятся как в гостиной, так и в спальне. Такой интерьер понравится многим ценителям современного интерьера.

Благодаря большому ассортименту реечных потолков нет необходимости искать подходящие дизайнерские идеи. На выбор владельца квартиры – тысячи оригинальных моделей отделочных материалов.

О том, как установить реечный потолок, смотрите в следующем видео.

Инструкции по установке точки доступа — Cisco

Содержание

Инструкции по установке точки доступа

Содержание

Введение

Монтажное оборудование

Монтажные кронштейны

Зажимы для потолочной решетки

Дополнительные адаптеры для швеллерных и балочных потолочных направляющих

Установка точки доступа под Su Потолок

Установка точки доступа на жестком потолке или a Стена

Установка точки доступа в сетевую или электрическую коробку

Установка точки доступа над подвесным потолком

Заземление точки доступа

Защита точки доступа

Использование страховочного троса

Закрепление точки доступа на монтажной пластине

Получение документации и отправка запроса на обслуживание

Инструкции по установке точки доступа

Опубликовано: 8 ноября 2010 г.

Пересмотрено: 29 июня 2022 г.

Содержание

• Введение
• Монтажное оборудование
• Установка точки доступа под подвесным потолком
• Установка точки доступа на жестком потолке или стене
• Установка точки доступа в сеть или распределительную коробку
• Установка точки доступа над подвесным потолком
• Заземление точки доступа
• Защита точки доступа

Введение

В данных инструкциях по монтажу описаны шаги по установке поддерживаемых точек доступа Cisco в нескольких конфигурациях, в том числе на подвесном потолке, жестком потолке или стене, на электрической или сетевой коробке и над подвесным потолком.

Монтажное оборудование

Монтажное оборудование для точек доступа состоит из кронштейнов, которые крепятся к нижней части точки доступа, и зажимов для потолочной сетки, которые крепят кронштейн к подвесному потолку. Необходимый кронштейн зависит от места установки точки доступа. Необходимый зажим для потолочной сетки зависит от типа подвесного потолка, на котором необходимо установить точку доступа. Вам не нужны зажимы для потолочной сетки, если вы устанавливаете точку доступа на потолке или стене с твердой поверхностью.

---

Примечание Некоторые модели точек доступа Cisco питаются от источника питания Power over Ethernet (PoE) и не требуют отдельного кабеля питания.

Монтажные кронштейны

Два наиболее распространенных монтажных кронштейна:

• Низкопрофильный кронштейн (AIR-AP-BRACKET-1) обеспечивает плотное прилегание между точкой доступа и потолком, но не подходит для сети или электропроводки. коробки или потолочные крепления. На рис. 1 показана низкопрофильная скоба, установленная на точке доступа.
• Универсальный кронштейн (AIR-AP-BRACKET-2) является универсальным (работает с электрическими коробками, может использоваться для настенного и надпотолочного монтажа), но оставляет значительный зазор между монтажной поверхностью и точкой доступа, чем низкий -профильный кронштейн. В некоторых местах необходим значительный зазор, поскольку он позволяет проложить кабель. показан универсальный кронштейн, установленный на точке доступа.

Рис. 1. Низкопрофильный монтажный кронштейн, установленный на точке доступа



Рис. 2 Универсальный кронштейн, установленный на точке доступа



Зажимы для потолочной решетки

Для крепления точки доступа на подвесном потолке используется зажим для потолочной решетки. Потолочные плитки или рельсы определят, какой зажим лучше всего подходит для установки. Существует два типа зажимов для потолочной решетки:

• Зажим для потолочной решетки, утопленный (AIR-AP-T-RAIL-R): Если у вас есть утопленная потолочная плитка, этот зажим лучше всего подходит между точкой доступа и потолком.
• Зажим для потолочной решетки, заподлицо (AIR-AP-T-RAIL-F): Если у вас плоская потолочная плитка, этот зажим обеспечивает плотное прилегание между точкой доступа и потолком.

Дополнительные сведения о потолочных зажимах см. в разделе «Типы потолочных реек и плиток».

На рис. 3 показан зажим для потолочной решетки.

Рис. 3 Зажим для потолочной решетки





1	Стопорные винты	3	Фиксаторы ширины Т-образного профиля (A, B или C)
2	Отверстия для винтов кронштейна

Дополнительные адаптеры для потолочных реек из швеллера и балки

Т-образная рейка является наиболее распространенным типом потолочной рейки (опоры для потолочной плитки). Зажим для потолочной сетки можно прикрепить непосредственно к потолочной рейке с Т-образной рейкой. Однако для других типов потолочных направляющих, таких как швеллерные и балочные, требуется дополнительный зажим-адаптер (AIR-CHNL-ADAPTER). Для каждой точки доступа вам потребуется два зажима адаптера. Установите винты на зажимы и надежно закрепите их на потолочной направляющей.

На рис. 4 показаны три типа потолочных направляющих: тавровые, швеллерные и балочные. На рис. 5 показана точка доступа, установленная с монтажным кронштейном, зажимом для потолочной решетки и адаптерными зажимами.

Рис. 4 Потолочные направляющие и плитки



Рис. 5 Адаптерные зажимы, установленные с зажимами для потолочной решетки



Установка точки доступа под подвесным потолком

Для монтажа выполните следующие действия. точка доступа ниже стандартной или встраиваемая, подвесная потолок. На рис. 6 показана точка доступа, установленная на потолочной рейке с Т-образной рейкой с помощью зажима для потолочной решетки.

Рис. 6 Детали монтажа на подвесном потолке





1	Отверстие для крепления точки доступа	3	Отверстие для доступа к кабелю точки доступа
2	Зажим для потолочной решетки	4	Потолочный Т-образный профиль

Выполните следующие действия, чтобы установить точку доступа под подвесным потолком.

---

Шаг 1 Решите, где вы хотите установить точку доступа на подвесном потолке.

Шаг 2 Полностью откройте зажим потолочной решетки.

Шаг 3 Поместите зажим потолочной решетки на Т-образный профиль и зафиксируйте его до соответствующего фиксатора (A, B или C).

Шаг 4 Используйте отвертку, чтобы затянуть два стопорных винта зажима потолочной решетки, чтобы предотвратить скольжение зажима вдоль Т-образной направляющей.

Шаг 5 Обратите внимание на букву фиксации ширины зажима потолочной решетки (A, B или C), соответствующую ширине Т-образной направляющей.

Шаг 6 Совместите соответствующие отверстия (A, B или C) на монтажном кронштейне с монтажными отверстиями на зажиме потолочной решетки.

Шаг 7 Удерживая монтажный кронштейн, вставьте винт 6-32 x 1/4 дюйма в каждое из четырех соответствующих отверстий (A, B или C) и затяните.

Шаг 8 При необходимости просверлите или вырежьте в потолочной плитке отверстие для доступа к кабелю, достаточно большое для кабеля Ethernet и силового кабеля. Протяните кабели через отверстие для доступа, пока из отверстия не выйдет примерно 9 дюймов кабеля.

Шаг 9 Подключите кабель Ethernet и кабель питания к точке доступа.

Шаг 10 Совместите ножки точки доступа с монтажными пазами на монтажном кронштейне. Если вы сделали отверстие для кабелей, убедитесь, что точка доступа расположена так, чтобы кабели доставали до соответствующих портов.

Шаг 11 Аккуратно наденьте точку доступа на монтажный кронштейн до щелчка.

Шаг 12 (дополнительно) В местах с высокой вибрацией или в местах, где точка доступа может удариться, закрепите точку доступа на монтажном кронштейне с помощью небольшого замка или стяжки, похожей на стяжку-молнию.

Установка точки доступа на жестком потолке или стене

В этой процедуре описаны шаги, необходимые для установки точки доступа на потолке из 3/4-дюймового (19 мм) потолка.0,05 мм) или более толстой фанеры с помощью креплений #8 и универсального монтажного кронштейна (AIR-AP-BRACKET-2).

---

Примечание Точки доступа со встроенными антеннами лучше всего работают, когда точка доступа установлена ​​на горизонтальных поверхностях, например на потолке. Установка на потолке настоятельно рекомендуется для расширенных функций, таких как голос, определение местоположения и обнаружение мошеннических точек доступа. Однако для небольших площадей, таких как конференц-залы, киоски, транспортные среды или точки доступа, где основной задачей является покрытие данных, устройство можно закрепить на стене с помощью настенных анкеров или винтов.

Выполните следующие действия, чтобы закрепить точку доступа на твердом потолке или стене.

---

Шаг 1 Используйте монтажный кронштейн в качестве шаблона, чтобы отметить расположение монтажных отверстий на кронштейне. На Рисунке 7 и Рисунке 8 показаны детали монтажного кронштейна.

---

Осторожно Обязательно отметьте все четыре места. Чтобы обеспечить безопасную и надежную установку, убедитесь, что вы используете подходящие крепежные элементы и монтируете точку доступа, используя не менее четырех крепежных элементов.

---

Осторожно Не используйте пластиковые настенные анкеры или замочные скважины на монтажном кронштейне для установки на потолке. При установке точки доступа на жестком потолке используйте четыре крепежных элемента, способных выдерживать минимальное усилие отрыва 20 фунтов (9 кг).

Рис. 7 Детали низкопрофильного монтажного кронштейна





1	Отверстия для крепления точки доступа
2	Защитная накладка
3	Монтажные отверстия для твердой поверхности

Рис. 8 Детали универсального монтажного кронштейна





1	Отверстия для крепления точки доступа	3	Отверстие для доступа к кабелю
2	Защитная накладка	4	Монтажные отверстия для твердой поверхности

Шаг 2 Просверлите направляющее отверстие в отмеченных местах монтажных отверстий.

---

Примечание Размер направляющего отверстия зависит от материала и толщины, который вы крепите. Cisco рекомендует протестировать материал, чтобы определить идеальный размер отверстия для вашего монтажного приложения.

Шаг 3 (дополнительно) Просверлите или вырежьте отверстие для доступа к кабелю рядом и ниже места расположения монтажного кронштейна. Отверстие для доступа к кабелю достаточно большое для кабеля Ethernet и силовых кабелей.

Шаг 4 Протяните примерно 9 дюймов кабеля через отверстие. Проложите кабели Ethernet и кабели питания через кронштейн, прежде чем прикреплять кронштейн к потолку или стене. Проложите кабели через основное отверстие для доступа к кабелю, а затем через меньшее отверстие для доступа, как показано на рис. 9..

Рис. 9 Прокладка кабелей Ethernet и кабелей питания



Шаг 5 Расположите монтажные отверстия монтажного кронштейна над направляющими отверстиями.

Шаг 6 Вставьте фиксатор в каждое монтажное отверстие и затяните его.

Шаг 7 Подключите кабель Ethernet и кабель питания к точке доступа.

Шаг 8 Совместите ножки точки доступа с большей частью шпоночных отверстий на монтажной пластине. При правильном расположении крышка доступа к кабелю войдет в отсек разъема точки доступа.

Шаг 9 Аккуратно вставьте точку доступа в шпоночные пазы монтажного кронштейна до щелчка.

Установка точки доступа в сетевую или электрическую коробку

Выполните следующие действия, чтобы установить точку доступа в сетевую коробку или электрическую коробку.

---

Шаг 1 Поместите универсальный монтажный кронштейн (AIR-AP-BRACKET-2) на существующую сетевую или электрическую коробку и совместите монтажные отверстия кронштейна с отверстиями коробки.

Шаг 2 Удерживая монтажный кронштейн на месте, вставьте винт с полукруглой головкой 6 x 32 x 1/4 дюйма в каждое монтажное отверстие и затяните.

Шаг 3 Протяните примерно 9 дюймов кабеля Ethernet и кабеля питания через отверстие. Проложите кабели через кронштейн перед тем, как прикрепить кронштейн к потолку. Проложите кабели через основное отверстие для доступа к кабелям, а затем через меньшее отверстие для доступа, как показано на рис. 9.

Шаг 4 Подключите кабели Ethernet и кабели питания к точке доступа.

Шаг 5 Совместите ножки точки доступа с монтажными пазами в виде замочной скважины на дополнительном монтажном кронштейне.

Шаг 6 Наденьте точку доступа на монтажный кронштейн до щелчка.

Установка точки доступа над подвесным потолком

С помощью аксессуаров сторонних производителей (не предлагаемых Cisco) можно установить точку доступа над подвесным потолком. Универсальный монтажный кронштейн (AIR-AP-BRACKET-2) поддерживает подвеску для ящиков с Т-образным стержнем, например Erico Caddy 512A или Cooper B-Line BA50a. Вешалка для коробок должна располагаться чуть выше верхней поверхности потолочной плитки. Если на вашем потолке используются особенно толстые плитки, вам может потребоваться изменить плитку, чтобы освободить место для точки доступа, или использовать подвесную коробку, позволяющую регулировать высоту точки доступа, например Cooper B-Line BA50A.

---

Примечание Устанавливайте точки доступа над потолочной плиткой только в том случае, если установка под потолком невозможна. Установка точек доступа над потолком может мешать расширенным функциям беспроводной локальной сети, которые зависят от равномерного покрытия, например голосовой связи и местоположению.

Выполните следующие действия, чтобы установить точку доступа над подвесным потолком. На рис. 10 показана завершенная установка.

Рис. 10 Детали монтажного кронштейна с Т-образной решеткой





1	Подвесной потолок Т-образный профиль	4	Монтажный кронштейн
2	Вешалка для коробок	5	Точка доступа
3	Зажим для подвески коробок	6	Зажим для Т-образной рейки

---

Шаг 1 Снимите потолочную плитку рядом с местом установки.

Шаг 2 Прикрепите монтажный кронштейн точки доступа к кронштейну коробки с помощью зажима или винтов, входящих в комплект кронштейна коробки.

Шаг 3 Подключите кабель Ethernet и кабель питания к точке доступа.

Шаг 4 Совместите ножки точки доступа с монтажными пазами на монтажном кронштейне.

Шаг 5 Наденьте точку доступа на монтажный кронштейн до щелчка.

Шаг 6 Прикрепите зажимы Т-образной рейки на каждом конце подвески Т-образной коробки к потолочным рейкам. Убедитесь, что зажимы надежно закреплены на Т-образных направляющих.

Шаг 7 Замените потолочную плитку.

Заземление точки доступа

Заземление не всегда требуется при установке внутри помещений, поскольку точки доступа Cisco относятся к категории низковольтных устройств и не содержат внутренних источников питания. Мы рекомендуем вам ознакомиться с вашими местными и национальными электротехническими нормами, чтобы узнать, требуется ли заземление.

Хотя заземление не является обязательным для внутренних точек доступа, оно требуется в определенных сценариях. Было замечено, что незаземленная внутренняя точка доступа, установленная слишком близко к источнику электромагнитных помех (например, к включенной флуоресцентной лампе), может внезапно перезагрузиться или получить повреждение оборудования. Это происходит, даже если внутренняя точка доступа находится в непосредственной близости от источника электромагнитных помех и не касается источника. Заземление соответствующей точки доступа или монтажного кронштейна помогает предотвратить эту проблему. Мы рекомендуем свериться с вашими местными и национальными электротехническими нормами, чтобы узнать, требуется ли заземление.

---

Примечание Заземление не требуется для внутренней точки доступа, которая не подключена к антеннам, установленным снаружи.

Выполните следующие действия, если вы монтируете внутреннюю точку доступа к внешним антеннам

---

Шаг 1 Найдите подходящую точку заземления здания как можно ближе к точке доступа.

Шаг 2 Подсоедините предоставленный пользователем заземляющий провод к точке заземления здания. Провод должен быть минимум #14AWG при длине цепи 25 футов (30,5 см). Дополнительную информацию см. в местных электротехнических нормах и правилах.

Шаг 3 Проложите заземляющий провод к точке доступа.

Шаг 4 Подсоедините провод к подходящему наконечнику с уплотнительным кольцом заземления.

Шаг 5 Обожмите или припаяйте провод к наконечнику.

Шаг 6 Вставьте винт стойки заземления в точку доступа, как показано на рис. 11.

Рисунок 11. Установка наконечника уплотнительного кольца на опору заземления



1	Точка заземления и винт
2	Провод заземления

Защита точки доступа

Существует два способа защиты точки доступа:

• Прикрепите ее к неподвижному объекту с помощью защитного троса.
• Зафиксируйте его на монтажной пластине навесным замком.

Использование защитного троса

Вы можете защитить точку доступа, установив стандартный защитный трос (например, Kensington Notebook MicroSaver, номер модели 64068) в гнездо для защитного троса точки доступа, как показано на рис. 12.

Рис. 12 Детали защитного троса



Защитный трос можно использовать с любыми способами крепления, описанными в данном руководстве.

Выполните следующие действия, чтобы установить защитный трос.

---

Шаг 1 Оберните защитный трос вокруг неподвижного объекта поблизости.

Шаг 2 Вставьте ключ в защитный тросовый замок.

Шаг 3 Вставьте защелку защитного троса в прорезь для защитного троса на точке доступа.

Шаг 4 Поверните ключ вправо или влево, чтобы закрепить защитный тросик на точке доступа.

Шаг 5 Выньте ключ.

Крепление точки доступа к монтажной пластине

Используйте защитную накладку на монтажной скобе и висячий замок (предоставляемый вами), чтобы прикрепить точку доступа к монтажной пластине. Совместимы навесные замки Master Lock моделей 120T или 121T. Крышка для доступа к кабелям на монтажном кронштейне закрывает область кабельного отсека (включая порт питания, порт Ethernet, консольный порт и кнопку режима), чтобы предотвратить установку или удаление кабелей или активацию кнопки режима.

Следуйте этим инструкциям, чтобы установить навесной замок:

---

Шаг 1 Установив точку доступа на монтажном кронштейне, вставьте замок в защитную накладку.

---

Примечание Если ваша точка доступа установлена ​​на жестком потолке, зазор между монтажным кронштейном и потолком будет небольшим. Медленно работайте обеими руками, чтобы расположить и зафиксировать замок в защелке монтажного кронштейна.

Шаг 2 Поверните замок по часовой стрелке и совместите скобу с корпусом замка.

Шаг 3 Возьмитесь за замок и вставьте его в скобу, чтобы запереть замок. См. рис. 13.

Рис. 13 Вставка замка в защитную защелку



Шаг 4 Поверните замок в область замка.
