Подключение проходного выключателя: схема для управления из двух точек

Это довольно простая схема, которая не должна вызывать излишних вопросов. Отличается она от схемы подсоединения обычного выключателя двумя нюансами.

1. Конструкцией самого выключателя. У него нет нейтрального положения «Выкл.» – он направляет электрический ток либо на одну свою клемму, либо на другую. Перенаправляя электрический ток, он замыкает или размыкает одну из возможных схем работы этой системы, и отключение осветительного прибора осуществляется в том случае, когда два проходных выключателя находятся в разных положениях.
2. Количеством проводов, участвующих в установке проходного выключателя. Если в схеме подключения обычного одинарного выключателя задействовано всего два провода, которые представляют собой разорванную фазу, то в случае с проходным выключателем к каждому из них подводится три провода, два из которых, по сути, являются перемычками между двумя маршевыми выключателями. Третий для одного из них является подачей фазы, а для другого – выходом фазы, идущей на светильник.

Как подключить проходной выключатель схема

В отличие от принципиальной схемы, не вызывающей вопросов, на практике дела обстоят немного сложнее. Большинство людей вводит в заблуждение наличие дополнительного элемента в этой схеме – коммутационной коробки. Если монтировать электропроводку по всем правилам, то от нее никак не избавиться. Существует достаточно простой способ понять принцип коммутации – представленную наглядно схему подключения проходного выключателя нужно разорвать на две части (ровно пополам каждый проводок) и скрутить ее заново, используя изоленту. Здесь все дело в вашем воображении – если сможете разорвать правильно, то получится собрать такую проводку вне зависимости от местоположения ее элементов.

Подключение проходного выключателя схема

Схема управления светом из трех мест: подключение трех проходных выключателей

Схема управления освещением из трех разных мест ненамного отличается от предыдущего варианта решения вопроса, как подключить проходной выключатель? Разница между ними заключается в наличии третьего устройства, отличного по конструкции от типичных маршевых выключателей. Это устройство именуется «перекрестный выключатель» и позволяет использовать для управления светом сразу три схемы. Он может служить транзитным устройством, не влияя на работу двух других маршевых выключателей и одновременно самостоятельно замыкать и размыкать цепь освещения вне зависимости от двух остальных выключателей.

В отличие от проходного выключателя, этот прибор имеет не три, а пять клемм подключения – две из них используются для подсоединения с первым проходным выключателем, две другие со вторым маршевым устройством соответственно, ну а пятая является транзитной. Именно благодаря ей возможно управление светильником из трех мест – как правило, она просто соединяется перемычкой с третьей клеммой устройства.

Установка проходного выключателя схема

Двухклавишный проходной выключатель: управление двумя группами светильников из нескольких мест

Прежде чем приступать к решению вопроса подсоединения двухклавишного проходного выключателя, для начала необходимо разобраться с его конструкцией.

По сути, это два одинарных проходных выключателя, установленных в один корпус. Осознав этот нюанс, вы без труда сможете разобраться с его подсоединением. Выполняется оно аналогичным способом, как и монтаж обычного одноклавишного проходного выключателя за исключением двух моментов.

1. На первый выключатель, а вернее на две его одинаковые части, подача электроэнергии осуществляется одним проводом (между собой две клеммы разных его частей просто соединяются перемычкой). На втором выключателе, с которого осуществляется подключение осветительного прибора, каждая из выходных фаз питает свой осветительный прибор.

   Подключение двухклавишного проходного выключателя

2. Количество проводов. Если в случае с одинарным проходным выключателем прокладывается три провода к каждому из устройств, то в случае с двухклавишным его аналогом понадобится протянуть пять жил к первому и шесть ко второму. Такая разница обусловлена наличием одной общей входящей фазы на первом выключателе и двух выходящих на разные осветительные приборы на втором.

   Схема подключения двухклавишного проходного выключателя

Подводя итоги всему вышенаписанному, можно прийти к выводу, что оперируя проходными и перекрестными выключателями с разным количеством клавиш, можно строить достаточно сложные схемы, позволяющие управлять освещением из необходимого количества мест – по большому счету, их может быть много. Другое дело – целесообразность таких схем. Как правило, в быту все ограничивается максимум тремя местами управления. Редко, но все-таки возникает необходимость включать и выключать свет из четырех и даже пяти мест. Но суть не в этом – дело в том, что освоив простой одноклавишный проходной выключатель и принцип его монтажа, вы с легкостью сможете оперировать этими устройствами и создавать любые удобные для вас схемы.

Автор статьи Александр Куликов

Подключение проходного выключателя — схемы и способы

Главная » Электрика » Монтаж

Автор: Школа светодизайна MosBuild

В домах и квартирах часто встречаются длинные коридоры и лестницы, и если выключатель находится только в одной их части, это очень неудобно. В этой ситуации отличным решением являются проходные варианты, которые позволяют контролировать освещение не только в начале и конце длинных темных помещений, но и даже на их середине.

Подключение такого устройства выглядит значительно сложнее, чем обычного. Благодаря инструкции и информации из данной статьи любой человек сможет выполнить монтаж проходных выключателей самостоятельно.

Содержание

1. Подробнее о применении в быту
2. Технология установки
3. Классическая схема подключения
4. Немного об альтернативах
5. Заключение

Подробнее о применении в быту

Поговорим о том, в каких конкретно случаях может возникнуть необходимость подключения проходного выключателя для управления осветительными приборами. Здесь действует простое правило – там, где неудобно использовать классический вариант, стоит установить управление освещением из двух мест.

• На лестничных площадках в подъездах – обычно устанавливается на первом этаже. Нажав на него, человек может спокойно подняться по хорошо освещенной лестнице. Однако выключатель при этом остается внизу, и выключить свет для экономии электроэнергии не представляется возможным.
• Длинная коридорная система с несколькими выходами – включив свет на одном его конце, нужно иметь возможность выключить его на другом, чтобы свет не оставался бесполезно гореть, мотая драгоценные киловатты.
• Уличные фонари вдали от дома – чтобы включить свет на улице в темное время суток, придется в темноте идти к лампочке. И потом для выключения фонаря вам придется возвращаться к нему вновь, а до двери дома идти в темноте.
• Любое другое помещение или пространство помимо длинных коридоров.

В спальне у изголовья кровати – для того случая, когда человек уже лег в постель, забыв выключить люстру.

Длинный темный коридор – идеальное место
применения проходного выключателя

Подытожим – перекидной выключатель (или перекрестный) представляет собой устройство, которое позволяет управлять одним или несколькими светильниками из двух мест одного помещения, из разных комнат, а также используя для этого разные клавиши одного устройства.

Выключатели, находящиеся в такой связке, работают одновременно, сообща и независимо друг от друга. Они помогают экономить электроэнергию, выключая ненужный свет после прохода человека через темные и большие помещения.

Принцип работы основан на разном количестве контактов в сравнении с обычным вариантом. Вместо двух контактов такой выключатель имеет три, вследствие чего переключает фазу из одного на остальные два поочередно.

Классическая схема подключения

Тип лампочек и прочих электрических приборов не играет здесь роли – схема подключения проходного выключателя из двух мест работает с лампами накаливания, люминесцентными и светодиодными аналогами, а также позволяет подключить любой другой бытовой прибор, который нуждается в таком выключателе.

Технология установки

Смонтировать перекрестный или проходной выключатель своими руками можно, однако он требует вдумчивого подхода еще в самом начале работы, это позволит не допустить опасных ошибок в соединении контактов.

Разработка его начинается еще на этапе прокладки кабеля. Здесь придется использовать трехжильный, а не двухжильный кабель, как это делается обычно. Если же в системе планируется установить большее количество выключателей, то придется и вовсе проложить четырехжильный.

Схема трехжильного кабеля

Для создания системы освещения, которая будет иметь две точки управления, необходимо купить два выключателя, оснащенных двумя режимами переключения и тремя контактами. Также можно переделать обычный выключатель. Конструкции должны иметь перекидную схему, это означает, что первый узел является общим для двух других. В одном положении выключателя он замыкает первый контакт, а в другом – последующий. Таким образом, замыкание трех контактов одновременно в данной схеме не реализуется.

Помимо кабелей также понадобятся:

• Выключатели проходные одноклавишные.
• Распределительный короб, который будет направлять ответвления кабелей и защищать важные узлы и контакты. Он будет установлен в каждом помещении, в больших помещениях их бывает даже несколько штук на одну лампочку.
• Светильник или группа светильников на две и более лампы, которые соединяются друг с другом последовательно.

Классическая схема подключения

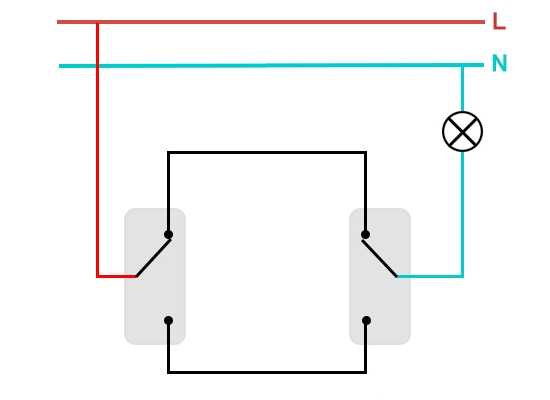

Каков принцип работы проходного выключателя, и какая у него схема? От источника электричества ноль сначала проводится через распределительную коробку, после чего сразу же подается на светильники, минуя выключатели. Фаза берется из того же источника, проводится через ту же коробку, что и ноль, и подсоединяется к общему контакту первой кнопки. Два других перекидных контакта от первого выключателя проводятся через распределитель и соединяются с аналогичными контактами на втором выключателе. Фаза общего контакта от второго переключателя сразу ведется на второй контакт светильника. Ниже визуально представлена эта схема включения для наглядного понимания того, как работает проходной выключатель из двух мест.

Классическая схема подключения двух проходных выключателей

На деле установка проходного выключателя имеет четкую последовательность, которую важно соблюдать для правильного и безопасного подключения:

• Прокладываются трех- или четырехжильные кабели к местам, где будут стоять точки управления, а также к светильникам.
• Устанавливаются выключатели таким образом, чтобы оставался доступ к их контактам.
• К этим контактам подключаются проложенные ранее провода.
• Монтируется один или группа светильников (допускается даже из 3 и более штук), они подключаются между собой к обычному, двужильному кабелю.
• Выполняется монтаж распределительной коробки. Здесь важно, чтобы она располагалась максимально удобно для доступа к ее узлам в любое время. Длина проводов при этом должна оставаться минимальной, что бывает сложно осуществить для такого выключателя.
• Вся схема соединяется так, как описано выше, подключение проходного выключателя к сети пока не выполняется. Все провода заводятся в распределительную коробку. Пока их прятать в стены не стоит, сначала нужно убедиться, что система будет работать.
• После обесточивания дома или квартиры выполняется подключение проходных выключателей к самой сети. Все соединения тщательно и аккуратно изолируются. Подключаемую квартиру вновь нужно подсоединить к сети, сразу после этого проходные выключатели проверяются на работоспособность. Обращайте внимание на очаги тепла при соединении проводов – это признак плохого контакта. Если такое наблюдается, обесточьте квартиру снова и переделайте их.

Для проходного выключателя схема подключения на 2 клавиши выглядит иначе. Вместо двух выключателей используется один двухклавишный. Такая схема (на рисунке ниже) позволяет двум кнопкам создать управляемое включение двух групп светильников.

Схема подключения двухклавишного проходного выключателя

Если изначально был установлен трехконтактный двухклавишный или трехклавишный переключатель, то эта схема даст ответ на вопрос, как сделать проходной выключатель из обычного двойного или тройного.

Еще несколько советов по проведению работ, они актуальны и там, где будут устанавливать двухклавишный переключатель:

• Тщательно проверяйте, где фаза, а где ноль. Ошибка чревата замыканием вплоть до пожара.
• Квартиру желательно обесточивать полностью с помощью рубильников или тумблеров на счетчике. Локального отключения может быть недостаточно – даже при прерванной фазе на ноле все еще может оставаться остаточный заряд, а в совокупности с нарушениями заземления это может быть очень опасно, ведь вы работаете напрямую с основной электросетью.
• Все контакты тройного проходного выключателя должны быть максимально качественными. Прочно, но аккуратно обжимайте их, изолируйте хорошей изолентой или прочной термоусадкой.
• Все стационарные элементы (выключатели, светильники, распределительная коробка) должны быть жестко закреплены, не шататься. Обрыв проводов проходного двухклавишного выключателя (или любого другого узла) в процессе эксплуатации очень опасен.
• Все провода должны быть подобраны очень тщательно. Используйте жилу из такого металла, который был взят за основу в проводах основной электросети.
• Учитывайте мощность осветительных приборов, выбирайте кабели с таким сечением, чтобы был небольшой запас. Он будет амортизировать резкие перепады напряжения без повреждения структуры подключения двойного проходного выключателя.

Люди, которые впервые сталкиваются с проходными вариантами, могут испытывать неудобства, связанные с положением переключателей. Они не имеют четко определенного положения для включения/выключения, это иногда сбивает с толку. Положение переключателей на одной точке зависит от положения на другой, поэтому оно всегда будет разным. Быстро привыкнуть к такому поможет обращение внимания, прежде всего, на состояние света, а не на положение клавиш.

Немного об альтернативах

Если хозяева по каким-то причинам не могут установить проходные выключатели, им на замену приходят бистабильные реле и датчики движения. Реле используются там, где необходима очень длинная и сложная схема подключения проходного выключателя из трех мест (и даже из четырех и более). Датчики движения избавят от установки выключателей на одну лампу вовсе – они будут автоматически включать свет тогда, когда кто-то появляется в поле зрения его детекторов, и схема управления освещением из трех мест становится неактуальной. Здесь важно правильно настроить его чувствительность и время работы, будет неприятно, когда свет погаснет посреди лестничной площадки, и человек останется стоять в кромешной тьме. В таких случаях даже наличие проходного выключателя из трех мест не будет удобным.

Заключение

Подключив перекрестный выключатель, вы решаете сложную задачу по освещению длинных коридоров и больших помещений, делая их удобными и уютными. При этом перекрестный двойной проходной выключатель значительно экономит электроэнергию, оставляя свет включенным там, где это реально необходимо. К тому же его схема доступна даже неопытному человеку.
