4 провода в розетке как подключить: Четыре провода выходят из старой розетки, как подключить новую розетку?

Розетка для электроплиты: виды, установка и подключение

Для кухни керамическая плита является одним из самых главных бытовых приборов. Розетка для электроплиты и духового шкафа должна отвечать многим требованиям безопасности, т. к. неправильная установка может стать причиной короткого замыкания или даже пожара.

Подготовка щитовой

Силовые розетки и вилки для электроплит обязательно должны быть заземленными, т. к. эти силовые коммуникации являются областью повышенной опасности. В большинстве квартир и домов до 50-х годов постройки заземление не устанавливалось, поэтому стоит пригласить профессионального электрика для консультации. Также проследите за тем, чтобы штепсельная розетка была оснащена специальной клеммой заземления.

Фото — силовая розетка в разобранном виде

Важные требования к электрической сети и проводке:

1. Для подключения розетки нужно обязательно использовать отдельный защитный автомат – он устанавливается перед счетчиком и необходим для дополнительного контроля работы этого электрического прибора. Оптимальным вариантом будет, если силовая розетка будет подключена через дополнительный щиток – это оградит проводку от перегрузок;
2. Провод, подведенный к розетке, должен иметь сечение больше, чем 6 мм²;
3. Согласно требованиям ПУЭ проводка в помещении должна быть медной, старая советская алюминиевая не подойдет. При необходимости потребуется полностью её менять;
4. Если проводка однофазная, то провод должен иметь три жилы, если трехфазная – то пять;
5. Электрическая розетка и кабель подбираются исходя из характеристики сети и параметров конкретной электроплиты;
6. Стационарная плита не нуждается в дополнительной защите при помощи УЗО тем более, что это устройство может успешно заменить автоматический защитный выключатель.

Монтаж розетки для электроплиты Electrolux и других марок может осуществляться на любой поверхности, устойчивой к нагреванию и не распространяющей горение (покрытие под ГВЛ, бетон, кирпич). Древесина и сайдинг-панели не подходят.

Как выбрать

Классификация этих устройств производится по техническим характеристикам, типу установки и размеру. С техническими параметрами все понятно, отводы могут иметь различную силу тока и допустимую мощность. По виду розетки для электроплиты

бывают трех видов: скрытой установки, накладные, комбинированные.

1. Скрытая установка – монтаж подрозетника осуществляется в отверстие в стене, за счет этого рабочая поверхность отвода полностью скрыта. Это значительно повышает безопасность и герметичность изделия; Фото — типы
2. Накладные – в отличие от встраиваемой установки, они монтируются поверх отводов. Это более удобный вариант, если не хотите делать дыру в стене, то они будут видны над стеной. Кроме этого, несколько снижается их герметичность, под корпус может попасть влага, пыль и жир, которые часто оказываются на кухонных стенках;
3. Комбинированные. Они представляют собой боле сложные модели скрытых. Помимо монтажа подрозетника в отверстие стены они защищены дополнительно крышкой, благодаря чему встроенные контакты защищены от воздействия внешних агрессивных факторов.

По конструктивному исполнению модель может быть двойная и одинарная. Профессиональные электрики рекомендуют устанавливать двойные с более высокой мощностью, чем нужно плите. Тогда при необходимости можно будет установить дополнительно духовой шкаф, холодильник, вытяжку или другие электроприборы.

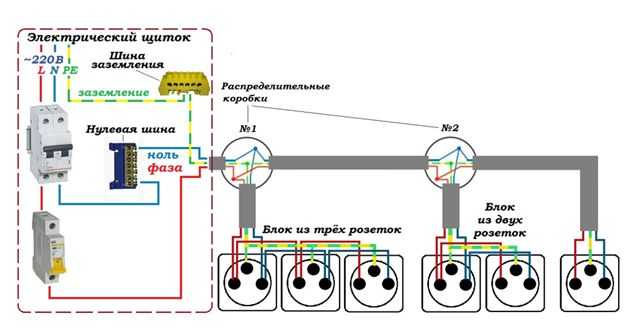

Фото — план разводки проводки на кухне

Видео: как подключить электроплиту

Установка и подключение

Подключить розетку для электроплиты можно своими руками, без использования услуг профессиональных электриков. Если Вы учли все требования, озвученные в ПУЭ 7, и выбрали нужный тип этого устройства, то можно начинать монтаж.

Фото — схема подключения

Инструкция, как пошагово установить розетку для электроплиты 32 А и 40 А в сеть 220 В (1 фазная) и в 380 В (3 фазная):

1. И внутренняя, и наружная модели соединяются напрямую через клеммы плиты. Чтобы получит к ним доступ, нужно открутить крышку сзади электроприбора и снять защиту;
2. Соединение производится только между контактами одного цвета (если используется цветовая маркировка). Для однофазной сети требуется фазу (провод красного цвета) подключить к клеммам, между которыми целесообразно дополнительно установить специальные перемычки;
3. Иногда вместо перемычек применяются петли из провода подходящего диаметра, в среднем он должен быть более 6 мм;
4. При этом для установки отвода в силовую сеть 380 не требуется использовать перемычки. Провода фазы напрямую соединяются с клеммами. Следите за соответствием порядкового номера и цветовой маркировки;
5. Если вилка имеет контакт заземления, то переходник также подключается к земле. Для этого установите на самую верхнюю клемму (РЕ) провод заземления, как на фото ниже. Фото — клемма заземления

Также иногда возникают ситуации, когда нужно перенести розетку для электроплиты из одного места в доме в другое. Перенос производится аналогично разводке проводки. Вам понадобится схема электропроводки, по которой нужно сделать новые отверстия в стенах. После подготовки проема нужно достать провода из старого места и осторожно их перетянуть в новое. Возможно, потребуется воспользоваться дополнительным отводом.

Фото — принцип соединения контактов

На новое место устанавливаете подрозетник с евророзеткой и подключаете её так же, как и в инструкции выше.

Обзор цен

Купить обычную розетку под электроплиту марки Legrand, Schneider Electric и т. д. можно в любом городе России, Беларуси и других стран СНГ. Наибольшей популярностью пользуются модели Simon, Легранд, Прима РА. Рассмотрим, сколько стоит комплект (вилка + розетка) марки Прима РС-32 ампера:

Город	Цена, рубли
Самара	405
Екатеринбург	400
Киев	420
Воронеж	400
Москва	420

Установка розетки | Заметки электрика

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Совсем недавно я опубликовал статью про установку подрозетников в бетонной стене.

Сегодня я расскажу Вам как в такой подрозетник установить розетку.

Для этого нам потребуются следующие инструменты:

• отвертка крестовая
• отвертка плоская
• монтажный нож или бокорезы
• уровень (можно глазомер)
• мультиметр, указатель напряжения (индикатор) или цешка

Итак, вот наш подрозетник (на фото синий пластиковый).

В него нам нужно установить и подключить розетку с заземляющими контактами турецкой фирмы Makel.

У себя в квартире я во всех комнатах установил розетки этого производителя. Оптимальный вариант — как по цене, так и по качеству. Да и просто нравится мне их внешний вид.

Насчет надежности и качества розеток «Makel» со мной многие могут не согласиться. Хорошо, тогда давайте обсудим этот вопрос в комментариях.

Еще раз напомню Вам, что при работе с электричеством необходимо соблюдать требования и правила по электробезопасности, т. е. при подключении проводов и кабелей нужно убедиться, что напряжение отсутствует.



Подготовка перед установкой розетки

Запас проводов, оставленных в подрозетнике составляет порядка 10 (см). Такого остатка вполне достаточно. Можно сделать запас и больше, но тогда его будет тяжелее вставлять в подрозетник.

Для начала нам необходимо зачистить провода примерно на 7-9 (мм), т.е. снять с них изоляцию. Делается это с помощью монтажного ножа или бокорезов.

Если собираетесь снимать изоляцию с проводов с помощью бокорезов, то сильно не сдавливайте их, иначе в месте надреза может образоваться насечка и провод в этом месте быстро обломится.

При больших объемах электромонтажных работ, для снятия изоляции с проводов или жил кабелей я применяю вот такой вот специальный инструмент. Это клещи МБ-1М. Про них я напишу отдельную статью — подписывайтесь на новости сайта, чтобы не пропустить интересное.

Еще будучи студентом, мне их подарили за призовое место в конкурсе профмастерства. Кстати, одним из этапов конкурса был монтаж реверсивной схемы управления двигателем.

Совсем недавно я приобрел клещи для снятия изоляции Knipex 12 40 200 — подробнее о них читайте здесь. Очень доволен ими.



Подключение розетки

Вскрываем упаковку, достаем розетку и снимаем с нее декоративную накладку с рамкой (лицевую сторону), открутив два винта.

Розетка «Makel» имеет заземляющие контакты и две клеммы для подключения питающих проводов, а значит, предназначена для трехпроводной сети (система TN-C-S или TN-S). В моем примере заземляющий проводник РЕ отсутствует, т.е. в подрозетнике всего два провода: фаза (L) и рабочий ноль (PEN).

Около года назад проводился ремонт электропроводки в нашем доме, согласно Федеральной программы. Помните, я писал об этом в статье монтаж электропроводки в жилом доме. Так вот нам заменили ВРУ-0,4 (кВ), произвели монтаж контура заземления и силовых магистральных линий электропроводки до вводных автоматов в квартире. Т.е. в настоящий момент наш дом перевели на питание с системой заземления TN-C-S. А вот заменить электропроводку в самой квартире я еще не успел. Как говорится, «сапожник без сапог».

Провода у нас уже зачищены. Теперь подключаем каждый провод (фазу и ноль) на свой контакт розетки и затягиваем отверткой зажимной винт.

В этой розетке очень удобно подключать сразу два провода под один винт (зажим). Для этого специально имеются два отверстия.

Особой разницы нет, куда именно подключать фазу, а куда ноль. Главное, чтобы они были подключены не на один зажим, иначе будет короткое замыкание в цепи. А про последствия коротких замыканий я уже рассказывал в своих предыдущих статьях (вот пример).

Заземляющий контакт в розетке представляет из себя фигурные скобки. Защитный проводник РЕ (обычно его выполняют желто-зеленого цвета) необходимо подключить под винт, расположенный на скобке.

Подключение розетки выполнено. Теперь переходим к ее установке.



Установка розетки в подрозетник

Первое, что нужно сделать при установке розетки, это правильно распределить и уложить провода в подрозетнике, чтобы они не попали под крепежные пластины. После этого плотно вставляем розетку в подрозетник и, поочередно, закручиваем винты металлических крепежных пластин («лапок»), которые упираются в стенки подрозетника.

При закручивании контролируем с помощью уровня или собственного глазомера положение розетки по отношению к стене.

В настоящее время при установке электроустановочных изделий я пользуюсь уровнем для электриков Stabila Pocket Electric.

На металлической рамке розетки (или выключателя) имеются специальные отверстия для крепления ее непосредственно к подрозетнику с помощью саморезов.

Не пренебрегайте этим креплением — рекомендую. Если же закрепить только металлическими крепежными пластинами («лапками»), то при частом пользовании розетка может выскользнуть из подрозетника наружу.

Вот практически и все. Осталось закрепить рамку и установить декоративную накладку.

Если установка розетки выполнена правильно, то между стеной и накладкой зазора не будет, и розетка будет плотно прилегать к стене.  Если зазор все таки имеется, попробуйте отрегулировать винты крепежных пластин.

Вот мой чистовой вариант после наклейки обоев.

P.S. Если в процессе чтения материала у Вас возникли вопросы, то задавайте их в комментариях. Спасибо за внимание.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Как подключить 4-контактную розетку для сушилки

К

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 01. 02.23

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл (Larry Campbell) — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp. Он также является членом Наблюдательного совета The Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Сара Скотт

Факт проверен Сара Скотт

Сара Скотт занимается проверкой фактов и исследователем, работала в сфере индивидуального строительства в сфере продаж, маркетинга и дизайна.

Узнайте больше о The Spruce’s Редакционный процесс

Ель / Кевин Норрис

Обзор проекта

До 1996 года электрические сушилки питались от специальной цепи с тремя проводниками: два провода под напряжением и третий, который использовался как провод заземления и как нейтральный провод. В розетке (розетке) не было специального гнезда для заземления, а шнуры сушилки не имели заземляющего провода или штыря заземления.

Эта система работала довольно хорошо (и до сих пор используется во многих домах), но существует большая вероятность поражения электрическим током, поскольку заземляющий и нейтральный провода объединены.

В 1996 году требования Национального электротехнического кодекса (NEC) были изменены и теперь включают 4-проводные розетки с отдельным заземлением, что исключает возможность обратного прохождения тока к машине, что может привести к поражению электрическим током или даже возгоранию. Чтобы соответствовать нормам, все вновь установленные розетки для сушилок должны быть совместимы с 4-контактными заземленными шнурами для сушилок.​

Проводка для 4-штыревой сушильной розетки

Розетка сушилки с 4 штырями подключается как цепь 120/240 вольт. 120-вольтовая сеть предназначена для таймеров, датчиков и другой электроники сушилки (и если в вашей сушилке есть свет, это тоже 120 вольт), а 240-вольтовая служба подает питание на нагревательные элементы и барабанный двигатель. NEC требует, чтобы осушители имели выделенную цепь с током не менее 30 ампер. Для этого требуется двухполюсный выключатель на 30 ампер, соединенный проводом 10 AWG.

Нужна дополнительная помощь? Поговорите с ближайшим к вам электриком

Наши партнеры могут помочь вам сравнить расценки лучших специалистов рядом с вами

Узнать цену

Раскрытие информации рекламодателя

Предложения, представленные в этой таблице, получены от партнерств, от которых The Spruce получает компенсацию.

Оборудование/инструменты

• Инструмент для зачистки проводов
• Плоскогубцы с тонкими губками
• Отвертка
• Фонарик
• Тестер напряжения

Материалы

• Выход осушителя на 4 слота
• 4×4-дюймовая электрическая коробка
• Двухполюсный выключатель на 30 А (должен быть совместим с вашей сервисной панелью)
• Кабель 10-3 NM-B (с заземлением) или кабелепровод EMT и новый провод калибра 10

Ель / Кевин Норрис

1. Установите розеточную коробку и проложите кабель

   При стандартной установке с неметаллическим (NM) кабелем кабель 10-3 NM-B (с заземлением) проходит от главной сервисной панели к утопленной розетке. Если розетка монтируется на поверхность (например, на бетонную или блочную стену), цепь обычно прокладывается с изолированными (THHN/THWN) проводами внутри неметаллического или EMT-кабелепровода. Выход может представлять собой специальную розетку для поверхностного монтажа или стандартную сушильную розетку, установленную в коробку для поверхностного монтажа.

   Способ подключения кабеля или проводов к коробке зависит от установки. При использовании кабеля NM в готовых стенах кабель продевается в коробку и закрепляется кабельным хомутом. При монтаже кабелепровода на поверхности кабелепровод крепится к коробке с помощью хомута, а отдельные проводники протягиваются через кабелепровод в коробку.

   Ель / Кевин Норрис

2. Подсоединение заземляющего провода к розетке

   Подсоедините неизолированный медный (или зеленый) провод заземления к заземляющему винту на розетке.

   Если розетка смонтирована в металлической электрической коробке, соедините заземляющий провод цепи с двумя косичками заземления; подключите один пигтейл к заземляющему винту розетки, а другой к заземляющему винту на коробке.

   Ель / Кевин Норрис

3. Подключение белого нейтрального провода к розетке

   Снимите примерно 3/4 дюйма изоляции с белого провода в кабеле. Подключите белый нейтральный провод к серебристой (нейтральной) клемме на розетке. Обычно подключение включает в себя вставку оголенного провода в нейтральный слот, а затем закрепление его с помощью винта. В некоторых стилях вам может понадобиться обмотать провод вокруг винтовой клеммы, прежде чем завинтить ее.

   Ель / Кевин Норрис

4. Соедините два горячих провода

   Затем снимите около 3/4 дюйма изоляции с красного и черного проводов. Закрепите их на двух горячих клеммах на розетке.

   Ель / Кевин Норрис

5. Защита розетки

   Вставьте розетку в коробку, аккуратно заправив провода, затем закрепите ее с помощью крепежных винтов. Установите накладку выпускного отверстия.

   Ель / Кевин Норрис

6. Подготовка к установке автоматического выключателя

   Выключите главный выключатель в сервисной панели. Снимите крышку панели, чтобы получить доступ к проводке панели. Найдите два соседних пустых слота на сервисной панели, куда поместится двухполюсный выключатель. Удалите выступы паза на крышке панели, где будет располагаться этот прерыватель.

   Откройте выемку в боковой стенке сервисной панели, затем вставьте кабель через отверстие и закрепите его кабельным хомутом. Протягивая кабель в панель, следите за тем, чтобы провода не касались шинопроводов.

   Вам понадобится много лишней проволоки; снимите с кабеля как минимум 18 дюймов внешней оболочки. Зачистите примерно 3/4 дюйма изоляции с концов белого, черного и красного проводов.

   Предупреждение

   Если у вас нет опыта работы внутри электрощита, вам следует нанять электрика для установки автоматического выключателя. Даже если вы сами установили сетевой кабель, коробку и розетку, вы все равно можете поручить электрику выполнить окончательные подключения на сервисной панели.

   Сервисные панели представляют собой смертельную опасность поражения электрическим током, поскольку кабели инженерных сетей, питающие панель, и клеммные наконечники, к которым они подключаются внутри панели, всегда остаются под напряжением. Отключение главного автоматического выключателя не отключает питание служебной линии.

   Теперь проверьте ответвленные цепи внутри панели с помощью тестера напряжения, чтобы убедиться, что питание отключено. Это делается путем прикосновения одного щупа тестера к винтовой клемме выключателя, а другого щупа — к заземляющей шине. Помните, что поступающая мощность от инженерных коммуникаций останется под напряжением; не прикасайтесь ни к одной из горячих шин, идущих по задней части панели.


   Ель / Кевин Норрис

7. Подсоедините провод заземления

   Подсоедините заземляющий провод от кабеля цепи выхода сушилки к заземляющей шине панели. Это включает в себя вставку оголенного конца провода в прорезь на заземляющей шине и затягивание установочного винта, чтобы закрепить провод. Аккуратно сверните лишний провод и расположите его вдоль внешнего края панели.

   Ель / Кевин Норрис

8. Подключить нейтральный провод

   Подсоедините белый провод нейтрали, вставив оголенный медный конец провода в прорезь на шине нейтрали панели, а затем затянув установочный винт. Аккуратно сверните лишний провод и заправьте его вдоль края сервисной панели.

   Примечание. Почти во всех случаях шина заземления и шина нейтрали одинаковы, но это не тот случай, если панель, к которой вы подключаетесь, является «вспомогательной панелью», которая имеет отдельную шину заземления от нейтрали. шина бар.

   Ель / Кевин Норрис

9. Подсоедините горячие провода к автомату защиты

   Подсоедините красный и черный провода горячей цепи к двум винтовым клеммам на 30-амперном двухполюсном автоматическом выключателе. Для большинства автоматических выключателей необходимо просто вставить оголенные концы проводов в пазы выключателя и затянуть установочные винты. Аккуратно сверните лишний провод и заправьте его вдоль края сервисной панели.

   Ель / Кевин Норрис

10. Установка автоматического выключателя

    Выровняйте новый выключатель так, чтобы зажимы скользили по монтажным крюкам рядом с горячей шиной. Сильно нажмите на прерыватель, пока он не встанет на место со щелчком. В зависимости от марки сервисной панели установка выключателя может выполняться либо путем поворота, либо путем сильного нажатия внутрь, чтобы выключатель зафиксировался на шинах.

    Ель / Кевин Норрис

11. Завершить установку

    Установите на место крышку панели. Выключите все автоматические выключатели на панели. Включите главный выключатель, затем поочередно включите каждую из ответвленных цепей. Этот процесс предотвращает внезапный скачок напряжения, который возникает, если главный выключатель включен, в то время как все автоматические выключатели активированы.

    Ель / Кевин Норрис

12. Проверка розетки

    Используйте тестер напряжения, чтобы убедиться, что розетка сушилки находится под напряжением.

    Ель / Кевин Норрис

13. Установите шнур прибора

    Теперь вы готовы подключить 4-жильный шнур к сушилке и подключить его к модернизированной розетке сушилки.

    Ель / Кевин Норрис

Когда следует обратиться к специалисту

Этот проект требует хороших знаний и опыта работы с электрическими цепями. Он включает в себя подключение цепей на главной сервисной панели, и его не следует предпринимать, если вы полностью не уверены в своих силах. Если вы не уверены, лучше поручить эту работу профессиональному электрику.

Советы по установке выпускного отверстия сушилки

• Найдите подходящее место: Расположите распределительную коробку сушилки в удобном месте для шнура сушилки и вентиляционного отверстия. По возможности сушилки должны располагаться вблизи наружной стены, чтобы минимизировать длину вентиляционного канала.
• Расположите розетку на удобной высоте: Местные правила обычно не указывают высоту установки розеток для сушилки, но полезно иметь возможность дотянуться до вилки, не выдвигая сушилку полностью из стены. Обычно достаточно высоты от 30 до 36 дюймов от пола, чтобы вилка была доступна, но при этом скрывалась за сушилкой.
• Правильно сориентируйте выпускное отверстие: Расположите выпускное отверстие так, чтобы L-образный (нейтральный) паз находился внизу. Это гарантирует, что шнур сушилки будет проходить вниз от розетки.

The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.

1. Электробезопасность: безопасность и здоровье для электротехнических профессий . Министерство здравоохранения и социальных служб США.

2. Изменения национального электротехнического кодекса в 1996 году и участие США в деятельности Международного энергетического агентства, связанной с безопасностью фотоэлектрических систем и подключением к сети. Национальные лаборатории Sandia при Министерстве энергетики США.

3. NEC 2017. Национальная ассоциация противопожарной защиты.

4. Домашняя электропроводка. Комиссия по безопасности потребительских товаров.

5. Издание NEC 2017 г. Глава 60 Стандарты строительных норм и правил, часть 6 Электрические установки . Департамент труда и промышленности Монтаны.

Как подключить вилку — Провод солнечных часов



Вы можете подсоединить провода к вилке, не обращая внимания на горячую и нейтральную части, и ваша вилка будет работать без каких-либо неполадок. Однако, если ваша вилка находится на другом конце провода от розетки или другого электрического предмета, чтобы горячая и нейтральная проводка работала таким образом, чтобы защитить вас, вы должны правильно подключить вилку по отношению к горячему и нейтральному. . Например, если ваша вилка находится на другом конце провода от розетки, вероятность получить удар током при обращении с розеткой, особенно при замене лампочки, выше, если вы неправильно подключите горячий и нейтральный провода на обоих концах. заканчивается.

Электричество создает электрическую цепь через лампочку, проходя через металлический язычок в нижней части патрона, где находится лампочка, через лампочку и через металлическую резьбу в месте вкручивания лампочки.

При правильном подключении металлические нити никогда не будут горячими на ощупь и не ударят вас током, независимо от того, включен переключатель или нет. При неправильном подключении резьба или любой проводящий металл, касающийся резьбы, в том числе внешней части розетки или нити лампочки, может привести к поражению электрическим током независимо от того, включен выключатель или выключен. Поэтому важно тщательно следовать инструкциям для горячих и нейтральных проводов.

Однако некоторые вилки не имеют полярности. У поляризованной вилки один контакт шире другого, который является нейтральным и обычно серебристого цвета. Горячий штырь будет более узким и, как правило, золотистого цвета. С неполяризованной вилкой вы можете подключить любой провод к любому контакту.

1. ОЧЕНЬ ВАЖНО: Убедитесь, что работающие электрические устройства не подключены к электричеству. Перед запуском выключите автоматический выключатель, извлеките предохранитель или отсоедините устройство от сети. Если у вас есть какие-либо вопросы о безопасности того, что вы делаете, обратитесь к электрику, а не выполняйте работу самостоятельно.
2. Для выполнения этого процесса необходимо несколько простых инструментов. По часовой стрелке слева вам понадобится:
   • отвертка (плоская или крестовая, в зависимости от винтов в заглушке, с которыми вы работаете),
   • ножницы, способные резать мягкий пластик (для разрезания полосок силиконовой ленты и внешнего пластика шнура в оболочке),
   • тонкие ножницы для ткани (для отрезания конца тесьмы),
   • силиконовая лента (для связывания концов проволоки с тканевым покрытием для предотвращения износа, доступна здесь),
   • выдвижной нож наподобие канцелярского ножа (для разрезания внешнего пластика шнура в оболочке),
   • и инструмент для зачистки проводов с прорезями, подходящими для используемого сечения провода. На втором рисунке ниже показаны прорези, помеченные калибром, в инструменте для зачистки проводов.

Инструменты, необходимые для подключения головки для зачистки разъемов и проводов с прорезями для манометров

1. Отрежьте провод до нужной длины плюс 6 дюймов.
2. При использовании любой из наших вилок, кроме кнопочных, отделите внутреннюю часть вилки от внешней. Наденьте внешнюю часть на конец провода, с которым вы работаете, так, чтобы внешняя сторона была обращена к концу провода, к которому будет подключена вилка. Для любой из наших кнопочных вилок отложите черную картонную крышку вилки, частично отвинтите оба винта, как горячий, так и нейтральный, и наденьте вилку на провод так, чтобы штыри были обращены к концу провода, к которому будет подключена вилка.
   Вилки со съемной внутренней частью, провода без зачистки
   Вилка-кнопка, провода без зачистки

3. Отрежьте тканевую оплетку от проволоки, распустив хлопковую или вискозную ткань и отрезав ее самыми тонкими ножницами, которые у вас есть. Будьте осторожны, чтобы не повредить пластиковую изоляцию. Если вы надрежете изоляцию, вам нужно будет отрезать эту часть провода и заново удалить тканевую оплетку.  Количество ткани, которую нужно отрезать, и количество провода, которое нужно зачистить, зависит от типа используемой вилки.
4. • Для нашей круглой вилки с шейкой, ребристой круглой вилки с шейкой и всех наших трехштырьковых вилок зачистите провод на 2 дюйма, чтобы было достаточно места для завязывания страховочного узла, который мы рекомендуем. Это единственные вилки, которые мы рекомендуем. носить, который может соответствовать узлу
   • Для наших прямоугольных заглушек снимите 1 дюйм ткани и пластика.
   • Для наших заглушек кнопок снимите 3/4 дюйма ткани и пластика.



   Ткань снята, но еще не приклеена

5. Используйте 1,5-дюймовую самоклеящуюся силиконовую ленту, чтобы прикрепить тканевую оплетку к пластиковой изоляции. Силиконовая лента прилипает сама к себе (немного как Saran Wrap), но не липкая. Лучше всего он будет держаться, если вы будете растягивать его, когда наматываете на проволоку. Старайтесь, чтобы область с лентой была как можно плотнее и уже, наполовину покрывая ткань и наполовину изоляцию. Это предотвратит проблемы с фитингом провода в вилке и лентой, выступающей из отверстия для проводов вилки. Для шнуров с оболочкой, таких как наш шкив, вам теперь нужно будет снять пластиковую оболочку, срезав ленту с помощью выдвижного лезвия ножа (например, канцелярского ножа) или другого инструмента для резки оболочки, соблюдая крайнюю осторожность, чтобы не порезать нижележащие провода. изоляция. Отрежьте пластик и всю внутреннюю обивку (немного бумаги и/или дополнительного пластика), оставив только открытые внутренние провода. Обклейте неровный край обрезанной пластиковой оболочки скотчем, чтобы этот участок был аккуратным. Ткань удалена, лента наложена на параллельный шнур и витую пару
6. Снимите ½ дюйма пластика с концов провода. Инструмент для зачистки проводов — лучший инструмент для этого, потому что он не режет медь, а только изоляционный пластик вокруг меди. Убедитесь, что вы используете прорезь в инструменте для зачистки, который соответствует калибру провода, который вы используете.

   Для наших параллельных шнуров вам нужно будет разделить плавленый горячий и нейтральный провода до того места, где провод заизолирован. Сделайте это, используя универсальный нож, чтобы разрезать вставную часть в середине шнура, между двумя проводами, всего на полдюйма или около того, соблюдая особую осторожность, чтобы не порезать медь ни в одном из проводов. Как только вы это сделаете, вы можете разъединить два провода. Лучше всего отрезать провод ножом на как можно меньший участок, чтобы не перерезать ни один провод и не обнажить или не перерезать медные жилы под изоляцией.





   Ткань удалена, лента наклеена, концы зачищены

7. Скрутите оголенный конец нейтрального провода так, чтобы медные жилы были прочно скручены друг с другом. В таблице ниже показано, какой провод горячий, а какой нейтральный.

   Определение горячего, нейтрального и заземляющего проводов
   	Горячий	Нейтральный	Земля
   Параллельный шнур	гладкая проволока	проволока ребристая	нет
   Витая пара	*гладкий (без полос) провод	*полосатый провод	нет
   Трехжильный	черный провод	белый провод	зеленый провод
   Вилка/розетка	узкий штифт/золотой винт	винт с широким штифтом/серебристый	н/д

   * Это соглашение проводов солнечных часов. В проводе без солнечных часов горячий провод черный, а нейтральный белый. Sundial Wire использует соглашение с полосами/без полос, так что цвет пластика не виден через оплетку. Также в некоторых наших проводах нет полосатого провода, а есть бежевый провод, который горячий, и белый провод, который нулевой.

8. Если вы используете круглую вилку с шейкой, ребристую круглую вилку с шейкой или любую из наших трехштырьковых вилок, завяжите страховочный узел сейчас. Следуйте по пути проводов, как показано на рисунке ниже, чтобы сделать узел. Узел помогает удерживать провода подключенными к вилке, даже если к вилке приложено некоторое натяжение. Если вы используете трехжильный провод, завяжите узел, используя только черный и белый провода, игнорируя зеленый провод. Если вы используете какую-либо из наших прямоугольных или кнопочных заглушек, пропустите этот шаг.

   Как завязать страховой узел и завязать узел

9. Сделайте крюк из конца нейтрального провода.




   Нейтральный провод с крючком

10. Если вилка поляризована, наденьте крючок нейтрального провода на серебряный винт в вилке так, чтобы крючок проходил вокруг винта по часовой стрелке. Если вилка не поляризована, зацепите провод за любой контакт. Затяните винт, убедившись, что при полной затяжке под винтом находится как можно больше меди. Это помогает продолжать проталкивать проволоку под винт, когда вы затягиваете винт, используя ноготь или ноготь большого пальца или очень маленькую отвертку, если у вас нет ногтей. Каждый раз, когда провод начинает выдавливаться из-под винта, проталкивайте его обратно, отвинчивая винт, если нужно. Если вы завинчиваете винт очень медленно, вы сможете успешно протолкнуть провод под ним.


    Нейтральный провод, зацепленный за серебряный винт для поляризованной вилки, любой винт для неполяризованной

11. Проделайте то же самое с горячей проволокой и другим винтом.

    Оба провода зацеплены за поляризованную и неполяризованную вилку

12. Для вилок с тремя штырями прикрепите зеленый провод к зеленому винту.
