Вывод вентиляции на крышу – очень ответственный этап устройства этой системы, поскольку от его правильности зависит эффективность ее работы. Для их хорошей циркуляции необходимо выводить «отработанный воздух» за пределы дома, а также обеспечить естественный приток свежих воздушных масс. Это значит, что без вентканала выходящего на крышу не обойтись.

Как вентиляцию вывести на крышу: важно обеспечить тягу

Правильное расположение вентканалов

Постоянная тяга – это неотъемлемое условие нормальной работы вентиляции. Чтобы ее создать таким образом, как предписывают действующие нормативные акты, необходимо при проектировании системы учесть:

• тип здания;
• из какого материала сделана крыша и стены;
• материал утеплителя и необходимость его в зависимости от местности;
• место выхода вентканала на крыше.

Вентиляционные трубы необходимо покупать с учетом двух основных требований: они должны быть влагоустойчивыми и не поддаваться коррозии. Поэтому больше всего подходят трубы из полимерных материалов:

• тонкие стенки способствуют высокой проникающей способности вентшахт;
• гладкая внутренняя поверхность снижает сопротивление при циркуляции воздуха, а пропускная способность увеличивается;
• минимальное количество шероховатостей и стыков улучшает работу системы вентиляции в целом;
• трубы легковесные, значит устанавливать их не сложно.

Материалы и инструменты для монтажа

Однако по желанию можно использовать и трубы из оцинковки, алюминия, нержавейки, полиэфира. По форме лучше выбрать диаметр сечения круглый, хотя некоторые предпочитают прямоугольный вид воздуховода. Набор инструментов, которые понадобятся при монтаже наружной части вентиляционного канала. Если же говорить в общем, то под рукой должны быть:

• резиновые прокладки;
• силикон;
• узел прохода с клапаном или без;
• отвертка;
• саморезы кровельные;
• фломастер;
• изоляция для труб;
• электроножницы по металлу;
• дрель;
• лобзик

Указанный «арсенал», к примеру, точно удовлетворит потребности при обустройстве кровли из металлочерепицы.

Технические характеристики вентиляционной трубы над крышей

Высота трубы зависит от градуса наклона ската

Высота вентканала, угол наклона, а также диаметр трубы зависят от типа кровли. Перед установкой воздуховода стоит выяснить:

• взаиморасположение расположение труб отопления, дымохода, водопровода;
• «кровельный пирог» – слои, их порядок размещения;
• какой внешний слой кровли;
• стропильная конструкция включает ли коньковую балку;
• размер ската.

Можете быть уверены, что все делаете правильно, если в разработанной проекте присутствуют такие данные:

• Диаметр сечения вентканала не меньше 140х140 мм.
• Высота вентиляционного воздуховода до конька 3 м.
• Если крыша плоская, то вентканал должен возвышаться над ней не менее, чем на 500 мм.
• Когда расстояние между коньком и воздуховодом более 2 м, то рекомендуемая высота вентканала ­это уровень конька, можно расположить трубу выше.
• При условии выхода вентканала из кровли на расстоянии больше чем 3 м от конька, его высота должна равняться верхней точке конька.
• Вертикальный воздуховод должен устанавливаться под углом 10°, при длинном скате.

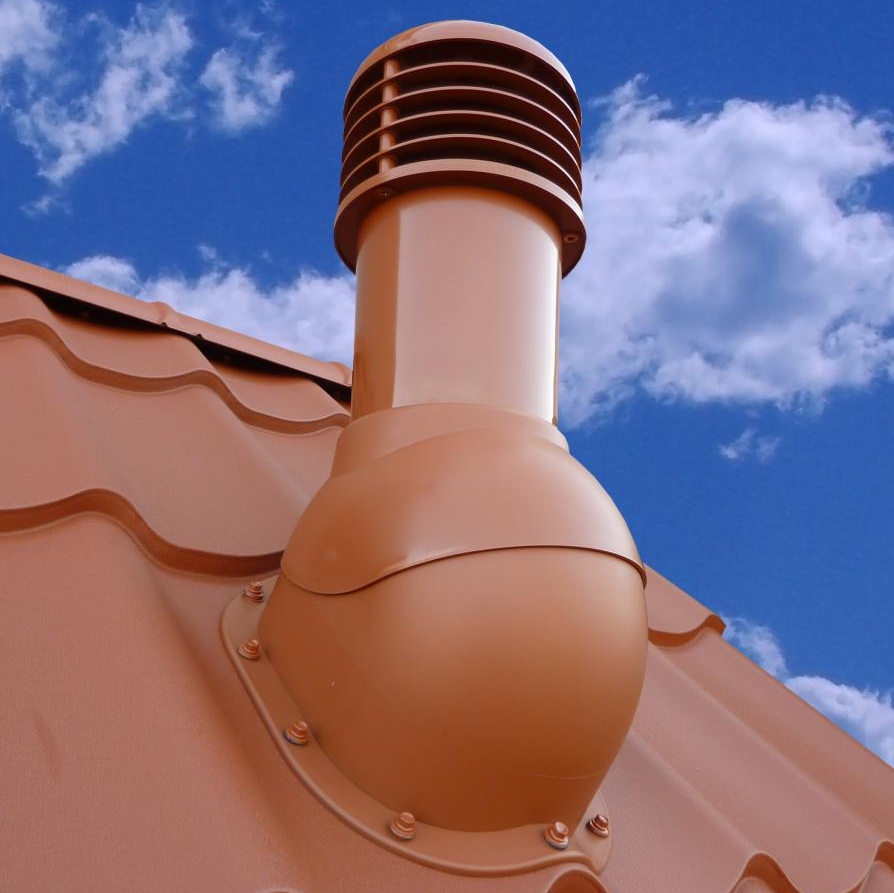

Монтаж вентканала на металлочерепичную крышу

На кровле частного дома с помощью маркера сделать разметку. В комплекте узла прохода вентиляции имеется шаблон, который можно использовать при разметке.

Конструкция проходного узла при выводе вентиляции на крышу

Необходимо сделать отверстие в кровельном покрытии, строго по маркированному контуру. Для этого можно применить любой инструмент – электроножницы по металлу, в случае с металлочерепицей – зубило, лобзик. Отверстие проделывается сквозь весь «кровельный пирог».

Кровля в месте монтажа очищается от металлических опилок, пыли. Далее еще один важный –этап обезжиривание. Выполняются отверстия для саморезов – диаметр должен совпадать с размерами крепежных элементов.

На изнаночную сторону резинки уплотнителя наносится силикон, затем ее монтируют к краям выхода воздуховода из кровли. Обычно лишнее количество герметика выходит из уплотнительной резинки при правильной фиксации.

Важно! Если просверленные отверстия в металлочерепице не получают необходимого ухода, то со временем они станут причиной протекания кровли. Чтобы этого избежать, можно заранее купить для металлочерепицы специальные приходные элементы. Их можно выбрать нужного цвета.

Установка вентканала на крышу через ондулин

Вентиляционные трубы могут быть подобраны в сочетании с ондулиновыми кровельными листами. Они продаются с похожей цветовой гаммой. Их несложно монтировать. Трубу для вентиляции можно выбрать из ABS полимера.

Труба может быть полимерной — она долговечна

К примеру, ее длина составляет 860 мм, а высота над кровлей 470 мм. Установка вентканала производится следующим образом:

• ондулиновые листы крепятся вокруг места предполагаемого выхода трубы из отверстия кровли – исключением является лист, который будет располагаться выше трубы;
• на место установки вентканила необходимо закрепить лист-основание с крепежом для вентиляционной трубы;
• устанавливать вентканал нужно с учетом каждой волны ондулинового покрытия;
• ондулин, который монтируют над вентканалом, крепится с нахлестом на лист-основание приблизительно в 10 см;
• необходимо вставить вентканал вертикально в лист-основание, и закрепить пластиковыми шпильками.

Важно! Нельзя располагать вентиляционную трубу ниже конька. Вентиляция не будет нормально функционировать из-за отсутствия должной тяги.

Осадки и вентиляционная труба: способы защиты

Чтобы защитить вентканалы от сезонных осадков, можно использовать грибок для вентиляции. Его монтируют на верхушку вентиляционной трубы. Под конусовидной шляпкой размещаются вертикальные стойки. Защитное устройство чаще всего делают из нержавейки или полипропилена. Главным требованием является стойкость материалла к коррозии. Так как он устанавливается в самой высокой точке на здании, то дополнительный уход за ним не предусматривается.

Грибок монтируется с помощью метизных креплений

Вентиляционный грибок на крышу следует установить не только для защиты от осадков – он препятствует задуванию ветра в воздуховод. Также грибок может служить и украшением здания – производители выпускают его в разной цветовой гамме.

Грибок проще монтировать на вентканалы с круглым сечением. Чтобы подогнать защитную конструкцию под вентиляционную трубу с определенным диаметром, производители делают обод защитного зонта незамкнутым. Грибок на крышу для вентиляции крепится саморезами или винтами к вентиляционной трубе. Защищая вентиляцию от птиц, можно дополнительно на нее установить сетку.

Предохраняя вентиляционную систему от неблагоприятных факторов, не стоит забывать и о профилактическом уходе. Его стоит осуществлять в равные промежутки времени. Трубы в процессе эксплуатации загрязняются и забиваются. Профилактика – несложная задача, поэтому все можно сделать своими руками, сэкономив при этом деньги на вызов специалистов.

Похожее

Вы пропустили

Adblock
detector

Проход вентиляции через кровлю из металлочерепицы

Большинство одно-двухэтажных частных домов имеет вертикальную вентиляцию через кровлю. Такой способ позволяет наиболее эффективно осуществлять воздухообмен согласно нормативам.

Вертикальный выход создает мощную естественную тягу. За счет этого:

• В дом поступает насыщенный кислородом воздух.
• Из помещения выводится отработанный воздух, продукты горения от газовой плиты и котлов, а также неприятные запахи.
• Происходит регулирование температуры и влажности.

В идеале, проект вентиляции должен создаваться на этапе проектирования дома или до момента закрытия теплого контура (до установки крыши, окон и дверей).

Получить консультацию:

Особенности монтажа вентиляции через кровлю

Для качественного воздухообмена, а также сохранности дома необходимо правильно установить вентиляционные выходы, в частности, проходные узлы.

Узел прохода состоит из следующих элементов:

• отверстия в кровле нужных размеров;
• воздуховода, который вставляется в отверстие;
• эластичной проходки, изготовленной из гибких материалов и повторяющей рисунок кровельного покрытия.

Многие производители выпускают узлы, которые представляют собой уже готовое решение для установки. Они состоят из двух слоев. Внутренний – это стальная оцинкованная труба, и наружный – полипропиленовый слой. В готовых решениях также предусмотрен утеплитель, клапан и колпак с дефлектором.

Подробнее

Монтаж вентиляции в частном доме

Цена от 3 200 ₽

Требования к вентиляционному выходу:

• Полная герметичность. Несмотря на тип крыши и кровли, узлы должны монтировать таким образом, чтобы место вырезки сохранило непроницаемость.
• Устойчивость к физическому воздействию. Вывод не должен шататься при сильном ветре, и уже тем более он не должен разгерметизироваться.
• Сохранение оптимального воздухообмена не смотря на погодные условия. Узлы должны подбираться с учетом возможности обледенения и иметь запас пропускной способности.

Материал внутренних стенок должен оказывать минимальное сопротивление воздушному потоку. Также важно, чтобы он выдерживал перепады температур и изменения погодных условий.

Особенности установки

В идеале, труба устанавливается так, чтобы она не имела углов и изгибов. То есть она должна монтироваться строго над внутренним стояком вентиляционной шахты.

Крайне нежелательно объединять несколько шахт под одним выходом. В идеале, на каждые 60 кв.м. должен приходиться один выход точечной вентиляции.

Важна высота и место установки. Труба для вентиляции через кровлю из металлочерепицы для наклонной крыши должна устанавливаться как можно ближе к коньку и иметь высоту около 30 см. Если она монтируется на расстоянии в 1,5 метра от конька, нужен воздуховод не менее 50 см.

Для плоской крыши высота шахты – примерно 30 см. Но здесь на первый план выходит геометрия. Узел необходимо установить строго под стояком. В противном случае вентиляция будет работать плохо.

Как бы плотно не сидел узел в отверстии, лучше всего еще раз пройтись герметиком. Влага ни в коем случае не должна попадать внутрь.

Дополнительные устройства для выхода вентиляции через кровлю

Для повышения эффективности выходные трубы могут оснащаться дополнительными элементами. Это:

• Капельники: насадки, которые защищают трубу от осадков.

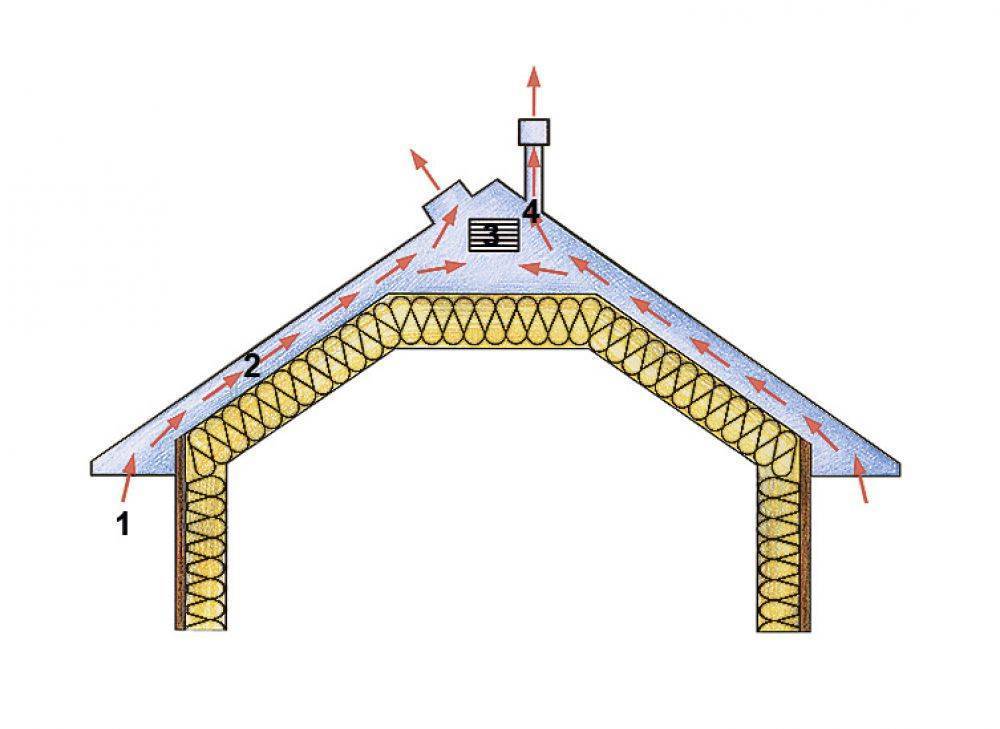

• Аэраторы: специальные приспособления, которые улучшают циркуляцию воздуха между теплоизоляцией кровли и наружным покрытием.
• Дефлекторы: насадки, которые разрежают воздух и создают хорошую тягу.

Проход вентиляции через кровлю – это наиболее уязвимое место на крыше. Крайне важно правильно подобрать узел в соответствии с типом кровли. Если работы проводились профессионалами, срок службы кровли не пострадает.

Заказать услугу

Другие наши услуги

• Установка вытяжной вентиляции
• Установка вентиляции в квартире

• Монтаж естественной вентиляции
• Монтаж вентиляции в частном доме

монтаж вентиляционно-вытяжных и приточных узлов

Проблема нехватки свежего воздуха в частном доме стандартно решается правильной обстановкой системы воздухообмена. Благодаря ее работе в жилье всегда будет идеальный микроклимат для работы и отдыха. Для стабильной работы системы требуется установка вентиляции на крыше, которая усиливает тягу в вытяжной трубе.

Через вентиляционные выходы на кровле утилизируется отработанный воздух с влагой, образовавшейся в процессе жизнедеятельности человека. От них во многом зависит скорость движения воздуха в системе. Чем больше тяга, тем эффективнее вентиляция.

В представленной статье вы найдете подробную информацию об устройстве выводов вентиляционных коммуникаций на крышу. Вы научитесь правильно их устанавливать и чинить. Самостоятельные домашние мастера получат ценные рекомендации.

Содержание статьи:

• Функции вентиляционного выхода
• Вентиляционный канал в сборе
• Рекомендации по установке и монтажу
• Монтаж вентиляционного выхода
• Виды дефлекторов для систем вентиляции
• Особенности крышного вентилятора
• Выводы и полезное видео по теме

Функции вентиляционного выхода

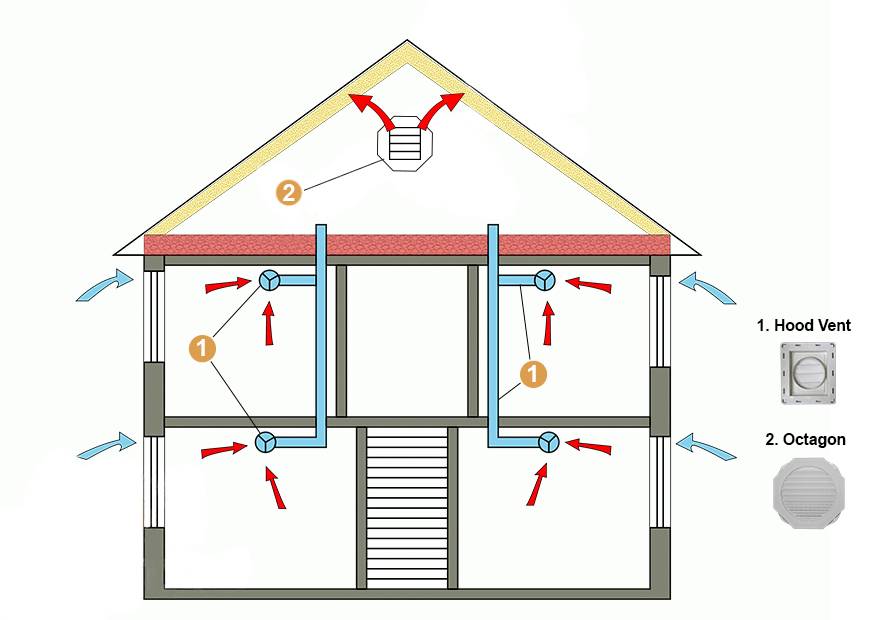

В одно- и двухэтажных домах вытяжные каналы из кухни, санузлов, душевых, бассейнов , технические помещения (прачечная, сушилка, помещение, в котором установлен котел) и подвал выводятся на крышу через чердак или мансарду.

Согласно требованиям нормативных документов, в вентиляции нельзя объединять воздуховоды, ведущие из кухни и санузлов, ни друг с другом, ни с дымоходом в один канал. Поэтому обычно через крышу дома выводят несколько вентиляционных труб и дымоход.

Допускается прокладка отдельными каналами в одной вентиляционной шахте. Воздуховод из подвала обычно проводится по фасаду здания и также имеет отдельный выход.

В большинстве случаев целесообразно объединить все вентиляционные выходы и трубы в один короб, так как проще вырезать и заделать в кровле одно большое отверстие для короба, чем несколько отверстий меньшего размера для труб

Правильный расчет выход вентиляции является ключом к хорошей тяге. Естественная тяга образуется за счет разницы давления воздуха между улицей и внутри дымохода.

Необходимо учитывать высоту вентиляционного стояка, соответствие диаметра воздуховодов внутри дома длине, расположение его на крыше. Чем выше вентиляционная труба, тем сильнее будет в ней тяга. Усилить тягу поможет установка вентиляции на крыше.

Для закрытия доступа дождя над выходом трубы или воздуховода монтируется зонт. Это самый простой вид дефлектора, хорошо работающий в районах с высокими и средними ветровыми нагрузками. При порывах ветра внутри воздуховода благодаря ему создается вакуум, значительно усиливающий тягу.

В системах естественного воздухообмена, работающих в районах с малой ветровой активностью, на горловине колпака устанавливается дефлектор турбины. Такое устройство способно увеличить тягу даже при легком дуновении практически незаметного ветерка.

Помимо защиты от всех видов внешних загрязнений, любой тип дефлектора предотвращает опрокидывание воздушного потока из-за отсутствия тяги в трубе.

Лучший способ увеличить тягу — установить турбодефлектор. Его головка вращается от ветра, за счет чего значительно усиливается разрежение в вентиляционном канале

Итак, от правильно устроенного вентиляционного выхода зависит:

• наличие хорошей тяги в вентиляционных каналах;
• хороший воздухообмен в салоне;
• отсутствие запахов в доме;
• снижение влажности во влажных помещениях (ванна, прачечная, душ).

При неправильном расчете ширины или высоты вентиляционного выхода в воздуховодах может исчезнуть тяга или возникнуть обратная тяга. В этом случае кроме дефлектора желательно поставить еще и обратный клапан, исключающий обратное движение массы отработанного воздуха.

Вентиляционный канал в сборе

Вентиляционный проход на крыше представляет собой трубу из металла или пластика, которая размещается в отверстии в крыше. Трубка закреплена в металлической чашке. После его установки отверстие герметизируется и изолируется снаружи и изнутри. Воздуховод соединяется с нижней частью агрегата, а сверху устанавливается дефлектор.

Для монтажа прохода вентканала удобнее использовать готовое заводское фасонное изделие. Производители вентиляционных систем предлагают множество моделей, различающихся по дизайну, форме и цвету. Для каждого типа кровли разработаны свои виды вентиляционных труб.

Наиболее востребованы стальные оцинкованные трубы, обернутые слоем полипропилена. В нижней части такого изделия находится уплотнитель, а сверху колпак с дефлектором.

Не объединяйте отводящие каналы в один, иначе при неблагоприятных погодных условиях в птичнике будут распространяться неприятные запахи в результате обратной тяги

Особенности монтажа узла прохода вентканала зависят от ряда факторы:

• по типу кровли — сложная или плоская, односкатная или двускатная;
• из кровельного материала — металлической или керамической черепицы, профнастила, мягкой черепицы и др.;
• с угла скатной крыши.

Герметизация и утепление кровли в месте установки проходного элемента должны быть тщательно выполнены. Если этого не сделать, влага через стык трубы с покрытием будет проникать в изоляционный слой кровельного пирога и в помещение, что приведет к разрушению конструкций.

Место соединения вентиляционной трубы с крышей должно быть тщательно герметизировано. Герметизация осуществляется нанесением водоотталкивающего материала на проход и нанесением силиконового герметика под фланец вентиляционного выхода

Основные требования к проходному узлу:

• выходы труб должны быть строго вертикальными, чтобы воздух не встречал препятствий при движении вверх;
• для каждого воздуховода — от кухонной вытяжки, от канализационного стояка, от санузлов должен быть отдельный выход на крышу;
• оптимальный вариант, чтобы выходы вытяжки проходили близко к коньковому краю крыши, но так, чтобы не нарушался прогон и не ослаблялась вся опирающаяся на него стропильная система;
• Выбранные фасонные изделия должны обеспечивать беспрепятственное движение воздушных масс и герметичность.

Основным элементом проходного узла является выходное фасонное изделие: труба с гибкой металлической основой, выполненной в виде фланца. Он прижимается к кровельному покрытию, придавая рельефность кровли, к которой крепится. При монтаже достигается геометрия используемых кровельных материалов и идеально герметизируется узел.

В продаже можно найти разные виды фасонных изделий, облегчающих и ускоряющих монтаж вентиляционного выхода на крышу. Возможно приобрести отдельно — выход на вытяжку, отдельно — на канализацию и т.д.

Кровля: правильный монтаж обеспечит полную герметичность кровельного пирога

Существует несколько разновидностей проходных элементов:

1. Бесклапанные/с вентилем. Бесклапанные модели прекрасно подходят для обустройства вентиляционных выходов в частном доме. Клапаны больше подходят для промышленных зданий.
2. С изоляцией/без изоляции. В холодных регионах лучше выбирать вентиляционный выход с теплоизоляцией. Более того, утепление необходимо, если труба размещена вплотную к карнизу. В регионах с теплыми зимами будет достаточно варианта без утепления.
3. С ручным и автоматическим управлением. Выбор зависит от бюджета проекта. Большой популярностью у владельцев частных домов пользуются изделия с тросиком для регулирования циркуляции воздуха.

Для Вы не можете купить аналогичную деталь для дымохода, так как они имеют ненужную для вентиляционных выходов противопожарную защиту.

Рекомендации по установке и монтажу

На крыше вентиляционного выхода можно сделать своими руками. Место установки трубы следует выбирать так, чтобы она могла по возможности проходить по чердаку без поворотов. При этом он не должен пересекать стропила и особенно коньковый прогон.

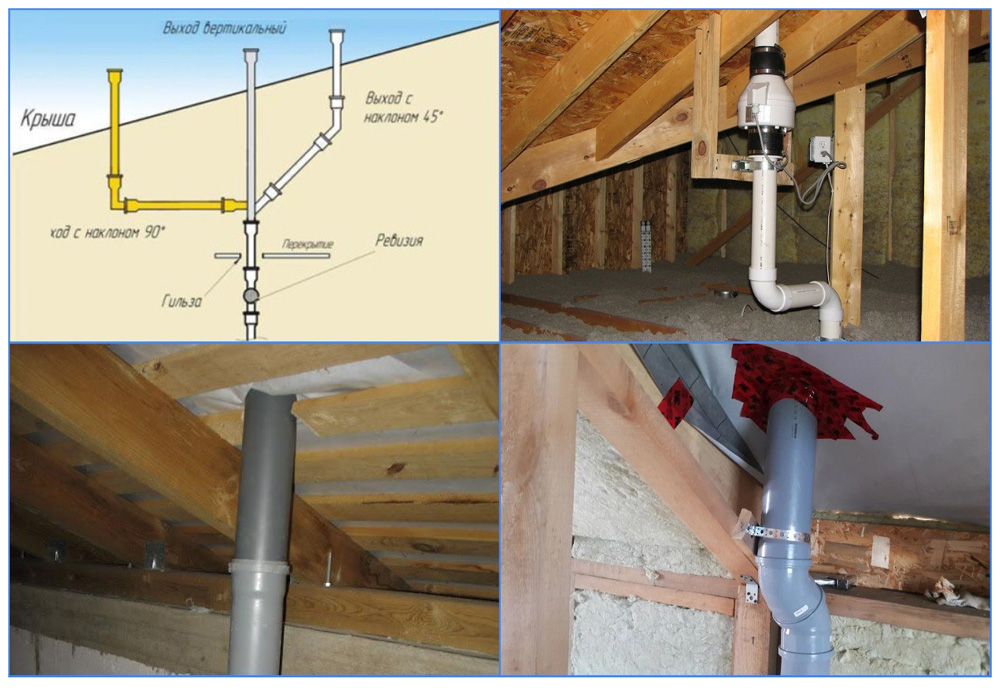

Оптимальный вариант, когда вентиляционная труба расположена непосредственно над внутренним стояком вентиляционной шахты или воздуховода. Если такой возможности нет, для соединения можно использовать гофрированную трубу.

Труба должна быть подсоединена вертикально к стояку.

При размещении труб или вытяжного канала необходимо учитывать наименьшее допустимое расстояние от забора приточного воздуха:

• по горизонтали — 10м;
• по вертикали — не менее 6м.

Высота вентиляционной трубы определяется следующим образом:

• если он расположен у конька, окончательный проем вытяжки должен возвышаться над коньком на полметра;
• если остается конек от полутора до трех метров, отверстие должно быть вровень с ним;
• при расположении трубы дальше трех метров от конька, отверстие выводится со стороны угла 10 градусов к горизонту вершиной на конек кровли;
• если вентиляционный выход рядом с дымоходом, длина труб должна быть одинаковой;
• на плоской крыше высота трубы рассчитывается по специальной таблице, но она не должна быть ниже 50см.

При монтаже трубы на скатной кровле вентиляционный выход необходимо располагать как можно ближе к самой высокой точке кровли — коньку. В этом случае большая часть трубы окажется в чердачном или чердачном помещении, будет защищена от сильных перепадов температур и порывов ветра.

Высота вентиляционной трубы до кровли выбирается в зависимости от расстояния от конька. Эти условия необходимо соблюдать, чтобы выпуск не находился в районе подпора.

Для плоской кровли основную роль играет геометрия воздуховода, который должен располагаться непосредственно под вытяжной трубой, чтобы воздух беспрепятственно выходил на улицу.

Монтаж вентиляционного выхода

Монтаж вентиляционного выхода осуществляется в соответствии с заранее разработанной схемой расположения выходов. Особенности монтажа зависят от типа кровли и конструкции трубы. В комплектации фасонных изделий всегда есть инструкция по установке.

Проходной узел должен быть тщательно герметизирован со всех сторон. Изделия заводского изготовления обычно оснащены всем необходимым для обеспечения полной защиты от воды.

В целом монтаж производится по тому же алгоритму:

1. На выходе трубы выполняется разметка соответствующая диаметру отверстия. При наличии шаблона в комплекте проходного элемента маркировка наносится по шаблону.
2. В кровельном пироге стамеской или ножницами по металлу вырезается отверстие: в кровельном материале, в слое гидроизоляции и утеплителя.
3. Герметик крепится жидким герметиком.
4. Проходной элемент размещается на прокладке и крепится саморезами к кровле. Основание прохода должно быть прикреплено к крыше максимально плотно.
5. Труба воздуховода крепится к проходному элементу и фиксируется винтами. При работе желательно использовать отвес или строительный уровень для фиксации трубы вертикально.
6. Со стороны чердака выход воздуховода на крышу загерметизирован.

Выход вентиляционной трубы является наиболее технически уязвимым узлом во всей системе вентиляции в доме. Здесь особенно важно не только решить эстетическую задачу, но и обеспечить надежную гидроизоляцию прохода с сохранением свойств на весь срок эксплуатации кровли.

Для увеличения тяги в системе вентиляции оголовок вентиляционной трубы должен . Дефлектор – это сопло, в котором под действием ветра происходит разрежение воздушных масс. Таким образом, аэродинамическое сопротивление потоку снижается.

При выборе дефлектора нужно учитывать климатические особенности региона. Ряд производителей добиваются тех же целей, оснащая зонт электровентилятором

Так дефлектор выполняет роль усилителя тяги. Кроме того, вытяжное устройство:

• защищает систему вентиляции от атмосферных осадков;
• предотвращает задувание ветра внутрь вентиляционной трубы;
• предотвращает явление обратной тяги.

Принцип работы дефлектора любого типа основан на разрежении воздушной массы у устья, в результате чего отработанный воздух быстро движется в его направлении без механического толчка.

Типы дефлекторов для систем вентиляции

На сегодняшний день применяются следующие типы дефлекторов:

1. ЦАГИ с диффузором — расширение вентиляционного канала: наиболее эффективная конструкция при ветровом потоке более 2 м/ с. Конструкция состоит из нижней чашки с удлинителем на конце, цилиндрического стального корпуса, чехла-зонта и стойки для крепления чехла.
2. Цилиндрический грибок Вольпера-Григоровича — успешно компенсирующий потери давления на выходе из форсунки. Состоит из нижнего стакана, верхнего стакана с вогнутыми стенками, конического зонта и креплений. Грибок Вольпера лучше защищает систему вентиляции от ветра, чем ЦАГИ.
3. Н-образный трубный коллектор Представляет собой элемент из труб в виде буквы Н. Такая достаточно громоздкая конструкция полностью защищает от задувания ветром, влаги, обратной тяги, промерзания. Однако тяговая конструкция увеличивается минимально.
4. Колпачок флюгера при работе всегда поворачивается против ветра, что предотвращает задувание внутрь. За корпусом сопла возникает зона пониженного давления, и воздушный поток быстро покидает вертикальный канал. Эффективен для увеличения сцепления с дорогой, но плохо защищает от дождя.
5. Турбодефлектор — Это сферический вращающийся дефлектор, имеющий множество полукруглых лопастей, вращающихся на ветру. Внутри шара возникает разрежение. Малоэффективен в безветренную погоду.

Одной из усовершенствованных разновидностей на трубе является статодинамическое устройство типа Астато, состоящее из 2-х усеченных конусов, повернутых вершинами друг к другу. Сверху электрический вентилятор и зонт.

Система эффективна даже в полной тишине. Единственный недостаток – высокая цена.

При выборе дефлектора необходимо учитывать:

1. Размер насадки необходимо подбирать по диаметру выхлопной бочки. Если в доме прямоугольная шахта, придется использовать переходник.
2. ЦАГИ и дефлектор Вольпера необслуживаемые.
3. При отсутствии тяги лучше ставить динамические варианты колпачков.
4. При покупке поворотного дефлектора нужно выбирать более дорогие модели с герметичным подшипником, который не замерзает зимой.
5. В районах с сильным ветром лучше выбирать Н-образный дефлектор или турборефлектор, для других климатических условий — ЦАГИ.

Если у вас есть бюджет в любом регионе, вы можете установить Astato. Устройство требует периодического обслуживания.

Дефлектор ЦАГИ можно собрать своими руками. Он немного отличается от обычного зонта Григоровича. Отличие только в оболочке, крепящейся вокруг грибка

Давайте рассмотрим, как правильно установить вытяжку на крышу. После покупки модель нужно собрать и надежно зафиксировать все крепления. Затем при монтаже устройства на трубу нужно аккуратно просверлить отверстия для крепления. Устройство крепится на винты или заклепки. Дополнительно можно поставить хомут.

Крышный вентилятор Особенности

Еще одним элементом системы вентиляции является крышный вентилятор. С помощью этих устройств отработанный загрязненный воздух удаляется из помещений.

В основном предназначены для работы в системах общеобменной вентиляции без вентканалов, но применяются и с воздуховодами. Основным преимуществом крышных вентиляторов является то, что их использование позволяет сократить необходимую длину воздуховодов.

В регионах с низкими и средними ветровыми нагрузками можно установить оригинальный и эффективный ветрозащитный экран. Это заставит систему работать даже при слабом порыве ветра.

Варианты крышных вентиляторов различаются по размеру, мощности, производительности, уровню звукового давления.

Можно выделить следующие распространенные виды:

• осевая ВКО устанавливается на производственных зданиях;
• КРОВЬ можно использовать в частных домах;
• ВКРМ и ВКР подключаются к воздуховодам.

Каковы преимущества крышных вентиляторов?

• установка не требует отдельного помещения;
• простое обслуживание;
9Навесные модели 0011 облегчают доступ к основным частям.

При выборе крышного вентилятора необходимо обратить внимание на производительность модели, материал корпуса, способ питания, создаваемый шум.

Если в вытяжном канале нет тяги, хорошим решением проблемы станет крышный вентилятор. При использовании моделей с вертикальным выбросом воздух выбрасывается вверх иногда до нескольких метров в высоту

Большинство изделий выпускается центробежными или осевыми:

1. Осевой вентилятор предназначен для нагнетания воздушных масс низкого давления. Газ при движении через ротор не меняет направления, двигаясь вдоль оси двигателя.
2. Вентилятор центробежный оснащен специальными лопастями, распределяющими воздух по сторонам, который далее продвигается к выходному отверстию.

Типы крышных вентиляторов делятся по направлению выброса. Горизонтальные вытяжные вентиляторы устанавливаются там, где вытяжной воздух не загрязнен и нет риска смешивания его с поступающим в дом свежим воздухом.

Крышные вентиляторы можно устанавливать на разные типы крыш. Технология проходки узла устройства в жесткой кровле проста. В потолке прорезается технологический проем, а на вентиляционную шахту надстраивается кирпичный фундамент под вентилятор.

Для упрощения монтажных работ используются специальные стаканы, которые иногда идут в комплекте с вентиляторами. Стекла имеют отверстия на монтажных фланцах и крепятся к крыше анкерными болтами. Вентилятор и стакан прифланцовываются к болтовым соединениям.

Между фланцами должна быть резиновая прокладка для большей герметичности. Стекло при установке должно быть выставлено строго вертикально. Вентилятор на стекле установлен горизонтально. После установки возможные зазоры удаляются герметиком. Затем устанавливается стальной фартук.

Выводы и полезное видео по теме

Крупные производители вентиляционных систем выпускают видеоинструкции по установке на крышу и креплению приточно-вытяжных установок, фитингов, аэраторов, дефлекторов:

К обустройству выхода через крышу на кровлю вентиляционной трубы дома следует подойти с особой тщательностью. Ведь в системах естественной вентиляции наличие тяги в системе зависит от состояния этого узла.

Не допускайте попадания на трубу дождя или обледенения. Поэтому большое внимание уделяется герметизации самого узла и установке защитных дополнительных деталей. Аналогично осуществляется установка приточных устройств.

Универсальные вентиляционные отверстия на крыше | Vent-Axia

• Доступны модели как для скатных, так и для плоских крыш
• Соответствует строительным нормам и правилам
• Подходит для большинства установок
• Устойчив к коррозии и атмосферным воздействиям
• Совместим как с механическими, так и с естественными системами вентиляции
• Доступны три цвета для скатных вентиляционные отверстия в крыше

Пожалуйста, выберите…407329 : 125 мм Красная скатная крыша407330 : 125 мм Коричневая скатная крыша407331 : 125 мм Серая скатная крыша407332 : 150 мм Красная скатная крыша407333 : 150 мм Коричневая скатная крыша4073 34 : 150 мм Серый вентиляционный клапан для скатной крыши407335 : 125 мм Синий/черный Вентиляционное отверстие для скатной крыши из шифера407336 : Вентиляционное отверстие для скатной крыши из синего/черного шифера 150 мм 407337 : Черное вентиляционное отверстие для плоской крыши диаметром 110 мм407338 : Черное вентиляционное отверстие для плоской крыши Ø 131 мм407339: Ø 166 мм, черная плоская крыша Vent370538 : 100-160 мм, черная скатная крыша Vent

Спасибо за ваш запрос, кто-то свяжется с вами в ближайшее время. Команда Vent Axia.

• Обзор
• Технический
• Модели
• загрузок
• Технический
• Текущие расходы

Системы общедомовой вентиляции требуют подключения к внешней атмосфере, часто через крышу. Чтобы система вентиляции могла достичь оптимального уровня производительности, важно установить подходящее изделие для отделки кровли.

Помня об этом, Vent-Axia рада предложить ряд универсальных крышных вентиляционных отверстий; включая продукты, подходящие как для скатных, так и для плоских крыш.

Выбор цветов и размеров должен гарантировать, что наш ассортимент предлагает продукт, подходящий для большинства жилых помещений с наклонной или плоской крышей. Вентиляционные отверстия со скатной крышей доступны в различных цветах, как указано в таблице спецификаций (на технической вкладке). Вентиляционные отверстия нестандартного цвета и текстуры в соответствии с вашими потребностями также доступны за дополнительную плату. Пожалуйста, свяжитесь с нашей службой технической поддержки для получения более подробной информации.

Модели

Универсальный* Крышный люк, подходящий для скатных крыш

Произведенные в Великобритании, эти продукты были специально разработаны для использования как с естественными, так и с механическими системами вентиляции.

Все модели прошли независимые испытания BRE на соответствие BS476 Part 3: 2004 и получили наивысшую возможную классификацию AA. Таким образом, их можно устанавливать без ограничений на любую скатную крышу.

Все модели имеют низкое сопротивление воздушному потоку (см. Таблицу спецификаций на технической вкладке) и имеют канавки для конденсации, предотвращающие стекание конденсата обратно в воздуховод. Универсальные крышные вентиляционные отверстия предназначены для защиты от наводнений и проливного дождя.

Универсальные крышные форточки (модели для скатных крыш) подходят для крыш с уклоном от 20° до 60°.

Вентиляционные отверстия для скатных крыш доступны в виде «черепичных» вентиляционных отверстий, которые подходят для большинства традиционных черепиц, а также в виде «шиферных» версий, которые можно легко обрезать, чтобы они подходили ко всем традиционным кровельным сланцам.

*Универсальные кровельные вентиляционные отверстия не подходят для следующих типов черепицы: обычная, глиняная одинарная черепица, Forticrete Centurion, гэльская черепица Goxhill, двойная плитка внахлест или переплетенные сланцы.

Универсальный люк для плоских крыш

Закрытые дымовые трубы для использования на асфальтовых и войлочных кровлях. Специальный кожух с низким сопротивлением воздуху — сопротивление давлению/воздушному потоку <1,0 Па при 63 л/с. Трубопровод над линией крыши имеет двойные стенки и встроенный слив конденсата. Дымовая труба имеет встроенную манжету и отдельный алюминиевый фланец для использования как с войлочной, так и с битумной кровлей.

Все универсальные кровельные люки Vent-Axia имеют свободную площадь, превышающую требуемую Строительными нормами.

ИСПОЛНЕНИЕ:

Универсальный люк для скатных крыш

В наличии	Плитка	Патрубок			Сопротивление воздушному потоку (Па) при л/с
Артикул	Тип	мм	Цвет	14	28	56	83	140
407329	Универсальный*	125	Красный	1,1	4.1	16,8	н/д	н/д
407330	Универсальный*	125	Коричневый	1,1	4. 1	16,8	н/д	н/д
407331	Универсальный*	125	серый	1,1	4.1	16,8	н/д	н/д
407332	Универсальный*	150	Красный	0,3	1,0	4,2	9,5	27,4
407333	Универсальный*	150	Коричневый	0,3	1,0	4,2	9,5	27,4
407334	Универсальный*	150	серый	0,3	1,0	4,2	9,5	27,4
407335	Шифер	125	сланцево-синий/черный	1,1	4.1	16,8	н/д	н/д
407336	Шифер	150	сланцево-синий/черный	0,3	1,0	4,2	9,5	27,4

*Универсальные кровельные вентиляционные отверстия не подходят для следующих типов черепицы: обычная, глиняная одинарная черепица, Forticrete Centurion, гэльская черепица Goxhill, двойная плитка внахлест или блокирующий сланец. Если универсальный крышный вентиль не соответствует вашим требованиям, обратитесь в нашу службу технической поддержки в течение 9 дней.0307 индивидуальное решение

РАЗМЕРЫ:

Универсальный люк для плоских крыш

Артикул на складе	Цвет	Площадь свободной вентиляции мм²	Сопротивление давлению/воздушному потоку	Диам. мм	Высота над крышей мм	Диаметр фланца. мм	Глубина ниже фланца мм
407337	Черный	8 400	<1,0	110	300	395	350
407338	Черный	12 000	<1,0	131	400	450	350
407339	Черный	20 000	<1,0	166	540	450	510

Вентиляционная труба для скатных крыш, 125 мм, красная

Универсальная вентиляционная решетка, подходит для скатных крыш. Этот продукт поставляется в комплекте с защитным слоем.

Эта модель красного цвета с патрубком 125 мм, доступны другие размеры и цвета.

Наличие на складе Арт. №: 407329

Цена 149,62 фунта стерлингов (без НДС)

Коричневый люк для скатной крыши, 125 мм

Универсальный кровельный люк, подходит для скатных крыш. Этот продукт поставляется в комплекте с защитным слоем.

Эта модель имеет раструб 125 мм и коричневого цвета. Доступны другие размеры и цвета.

Наличие на складе Арт. №: 407330

Цена 149,62 фунта стерлингов (без НДС)

125 мм, серая скатная кровельная вентиляция

Универсальная кровельная вентиляция, подходит для скатных крыш. Этот продукт поставляется в комплекте с защитным слоем.

Эта модель серого цвета с патрубком 125 мм, доступны другие размеры и цвета.

Наличие на складе Арт. No: 407331

Цена 149,62 фунта стерлингов (без НДС)

Вентиляционная труба для скатной крыши, 150 мм, красная

Универсальная вентиляция для скатных крыш. Этот продукт поставляется в комплекте с защитным слоем.

Эта модель красного цвета с патрубком 150 мм, доступны другие размеры и цвета.

Наличие на складе Арт. №: 407332

Цена 176,31 фунта стерлингов (без НДС)

Коричневый люк для скатной крыши, 150 мм

Универсальный люк, подходит для скатных крыш. Этот продукт поставляется в комплекте с защитным слоем.

Эта модель имеет раструб 150 мм и коричневого цвета. Доступны другие размеры и цвета.

Наличие на складе Арт. №: 407333

Цена 176,31 фунта стерлингов (без НДС)

150 мм серый скатной кровельный люк

Универсальный кровельный люк, подходит для скатных крыш. Этот продукт поставляется в комплекте с защитным слоем.

Эта модель серого цвета с патрубком 150 мм, доступны другие размеры и цвета.

Наличие на складе Арт. №: 407334

Цена 176,31 фунта стерлингов (без НДС)

125 мм Синий/черный шиферный люк для скатной крыши

Универсальный кровельный люк, подходит для шиферных скатных крыш. Этот продукт поставляется в комплекте с защитным слоем.

Эта модель имеет патрубок 125 мм и окрашена в синий/черный цвет. Доступны другие размеры.

Наличие на складе Арт. №: 407335

Цена 138,9 фунтов стерлингов1 (без НДС)

150 мм Синий/черный шиферный люк для скатной крыши

Универсальный кровельный люк, подходит для шиферных скатных крыш. Этот продукт поставляется в комплекте с защитным слоем.

Эта модель имеет патрубок 150 мм и окрашена в синий/черный цвет. Доступны другие размеры.

Наличие на складе Арт. №: 407336

Цена 165,61 фунта стерлингов (без НДС)

110 мм Ø, черный люк для плоской крыши

Универсальный люк для плоских крыш.

Эта модель черного цвета, имеет диаметр 110 мм и 8400 мм ² свободная вентиляционная зона.

Наличие на складе Арт. №: 407337

Цена 211,04 фунтов стерлингов (без НДС)

131 мм Ø, черный люк для плоской крыши

Универсальный люк для плоских крыш.

Эта модель черного цвета, имеет диаметр 131 мм и 12 0000 мм ² свободная площадь вентиляционного отверстия.

Наличие на складе Арт. No: 407338

Цена 211,04 фунтов стерлингов (без НДС)

166 мм Ø, черный люк для плоской крыши

Универсальный люк для плоских крыш.

Эта модель черного цвета, имеет диаметр 166 мм и 20 000 мм. ² свободная площадь вентиляционного отверстия.

Наличие на складе Арт. №: 407339

Цена 300,11 фунта стерлингов (без НДС)

100-160 мм Черный скатный кровельный люк

Универсальный кровельный люк, подходит для скатных крыш.

Эта модель черного цвета с патрубком 100–160 мм.

Наличие на складе Арт. No: 370538

Цена 171,12 фунтов стерлингов (без НДС)

Эта модель больше не доступна

Страница в каталоге

F&Ws



Raadpleeg de tab Загрузки для технической информации





ПРИМЕРНЫЕ ЭКСПЛУАТАЦИОННЫЕ РАСХОДЫ

9000 2 Рассчитайте предполагаемые эксплуатационные расходы для этого продукта с помощью приведенного ниже инструмента.
Для средних затрат* оставьте значения по умолчанию или введите свои собственные значения в поля для пересчета.
Если продукт имеет несколько скоростей, для приведенных ниже расчетов использовалась типовая установка. *Эксплуатационные расходы не включают использование отопителя на модели отопителя

Стоимость часа за кВт:

пенсов

(Ваша текущая стоимость электроэнергии в пенсах в час. Она будет указана в вашем счете за электроэнергию)

&nbsp

Trickle Time:

часа

(Среднее количество часов в день, в течение которых вентилятор работает в режиме Trickle)

&nbsp

Boost Time:

часа

(Среднее количество часов в день, в течение которых вентилятор работает в режиме Boost)

&nbsp

Исходя из введенных данных, оценочные эксплуатационные расходы составят:

Обзор

Системы общедомовой вентиляции требуют подключения к внешней атмосфере, часто через крышу. Чтобы система вентиляции могла достичь оптимального уровня производительности, важно установить подходящее изделие для отделки кровли.

Имея это в виду, Vent-Axia рада предложить ряд универсальных крышных вентиляционных отверстий; включая продукты, подходящие как для скатных, так и для плоских крыш.

Выбор цветов и размеров должен гарантировать, что наш ассортимент предлагает продукт, подходящий для большинства жилых помещений с наклонной или плоской крышей. Вентиляционные отверстия со скатной крышей доступны в различных цветах, как указано в таблице спецификаций (на технической вкладке). Вентиляционные отверстия нестандартного цвета и текстуры в соответствии с вашими потребностями также доступны за дополнительную плату. Пожалуйста, свяжитесь с нашей службой технической поддержки для получения более подробной информации.

Модели

Универсальный* Вентилятор для скатных крыш

Произведенные в Великобритании, эти продукты были специально разработаны для использования как с естественными, так и с механическими системами вентиляции.

Все модели прошли независимые испытания BRE на соответствие BS476 Part 3: 2004 и получили наивысшую возможную классификацию AA. Таким образом, их можно устанавливать без ограничений на любую скатную крышу.

Все модели имеют низкое сопротивление воздушному потоку (см. Таблицу спецификаций на технической вкладке) и имеют канавки для конденсации, предотвращающие стекание конденсата обратно в воздуховод. Универсальные крышные вентиляционные отверстия предназначены для защиты от наводнений и проливного дождя.

Универсальные крышные форточки (модели для скатных крыш) подходят для крыш с уклоном от 20° до 60°.

Вентиляционные отверстия для скатных крыш доступны в виде «черепичных» вентиляционных отверстий, которые подходят для большинства традиционных черепиц, а также в виде «шиферных» версий, которые можно легко обрезать, чтобы они подходили ко всем традиционным кровельным сланцам.

*Универсальные кровельные вентиляционные отверстия не подходят для следующих типов черепицы: обычная, глиняная одинарная черепица, Forticrete Centurion, гэльская черепица Goxhill, двойная плитка внахлест или переплетенные сланцы.

Универсальный люк для плоских крыш

Закрытые дымовые трубы для использования на асфальтовых и войлочных кровлях. Специальный кожух с низким сопротивлением воздуху — сопротивление давлению/воздушному потоку <1,0 Па при 63 л/с. Трубопровод над линией крыши имеет двойные стенки и встроенный слив конденсата. Дымовая труба имеет встроенную манжету и отдельный алюминиевый фланец для использования как с войлочной, так и с битумной кровлей.

Все универсальные кровельные люки Vent-Axia имеют свободную площадь, превышающую требуемую Строительными нормами.

Технический

ПРОИЗВОДИТЕЛЬНОСТЬ:

Универсальный люк для скатных крыш

В наличии	Плитка	Патрубок			Сопротивление воздушному потоку (Па) при л/с
Артикул	Тип	мм	Цвет	14	28	56	83	140
407329	Универсальный*	125	Красный	1,1	4. 1	16,8	н/д	н/д
407330	Универсальный*	125	Коричневый	1,1	4.1	16,8	н/д	н/д
407331	Универсальный*	125	серый	1,1	4.1	16,8	н/д	н/д
407332	Универсальный*	150	Красный	0,3	1,0	4,2	9,5	27,4
407333	Универсальный*	150	Коричневый	0,3	1,0	4,2	9,5	27,4
407334	Универсальный*	150	серый	0,3	1,0	4,2	9,5	27,4
407335	Шифер	125	сланцево-синий/черный	1,1	4. 1	16,8	н/д	н/д
407336	Шифер	150	сланцево-синий/черный	0,3	1,0	4,2	9,5	27,4

*Универсальные кровельные вентиляционные отверстия не подходят для следующих типов черепицы: обычная, глиняная одинарная черепица, Forticrete Centurion, гэльская черепица Goxhill, двойная плитка внахлест или блокирующий сланец. Если универсальный крышный вентиль не соответствует вашим требованиям, обратитесь в нашу службу технической поддержки в течение 9 дней.0307 индивидуальное решение

РАЗМЕРЫ:

Универсальный люк для плоских крыш

Артикул на складе	Цвет	Площадь свободной вентиляции мм²	Сопротивление давлению/воздушному потоку	Диам. мм	Высота над крышей мм	Диаметр фланца. мм	Глубина ниже фланца мм
407337	Черный	8 400	<1,0	110	300	395	350
407338	Черный	12 000	<1,0	131	400	450	350
407339	Черный	20 000	<1,0	166	540	450	510

Модели

125-мм красный скатный люк

Универсальный кровельный люк, подходит для скатных крыш. Этот продукт поставляется в комплекте с защитным слоем.

Эта модель красного цвета с патрубком 125 мм, доступны другие размеры и цвета.

Наличие на складе Арт. №: 407329

Цена 149,62 фунта стерлингов (без НДС)

Коричневый люк для скатной крыши, 125 мм

Универсальный кровельный люк, подходит для скатных крыш. Этот продукт поставляется в комплекте с защитным слоем.

Эта модель имеет раструб 125 мм и коричневого цвета. Доступны другие размеры и цвета.

Наличие на складе Арт. №: 407330

Цена 149,62 фунта стерлингов (без НДС)

125 мм, серая скатная кровельная вентиляция

Универсальная кровельная вентиляция, подходит для скатных крыш. Этот продукт поставляется в комплекте с защитным слоем.

Эта модель серого цвета с патрубком 125 мм, доступны другие размеры и цвета.

Наличие на складе Арт. No: 407331

Цена 149,62 фунта стерлингов (без НДС)

Вентиляционная труба для скатной крыши, 150 мм, красная

Универсальная вентиляция для скатных крыш. Этот продукт поставляется в комплекте с защитным слоем.

Эта модель красного цвета с патрубком 150 мм, доступны другие размеры и цвета.

Наличие на складе Арт. №: 407332

Цена 176,31 фунта стерлингов (без НДС)

Коричневый люк для скатной крыши, 150 мм

Универсальный люк, подходит для скатных крыш. Этот продукт поставляется в комплекте с защитным слоем.

Эта модель имеет раструб 150 мм и коричневого цвета. Доступны другие размеры и цвета.

Наличие на складе Арт. №: 407333

Цена 176,31 фунта стерлингов (без НДС)

150 мм серый скатной кровельный люк

Универсальный кровельный люк, подходит для скатных крыш. Этот продукт поставляется в комплекте с защитным слоем.

Эта модель серого цвета с патрубком 150 мм, доступны другие размеры и цвета.

Наличие на складе Арт. №: 407334

Цена 176,31 фунта стерлингов (без НДС)

125 мм Синий/черный шиферный люк для скатной крыши

Универсальный кровельный люк, подходит для шиферных скатных крыш. Этот продукт поставляется в комплекте с защитным слоем.

Эта модель имеет патрубок 125 мм и окрашена в синий/черный цвет. Доступны другие размеры.

Наличие на складе Арт. №: 407335

Цена 138,9 фунтов стерлингов1 (без НДС)

150 мм Синий/черный шиферный люк для скатной крыши

Универсальный кровельный люк, подходит для шиферных скатных крыш. Этот продукт поставляется в комплекте с защитным слоем.

Эта модель имеет патрубок 150 мм и окрашена в синий/черный цвет. Доступны другие размеры.

Наличие на складе Арт. №: 407336

Цена 165,61 фунта стерлингов (без НДС)

110 мм Ø, черный люк для плоской крыши

Универсальный люк для плоских крыш.

Эта модель черного цвета, имеет диаметр 110 мм и 8400 мм ² свободная вентиляционная зона.

Наличие на складе Арт. №: 407337

Цена 211,04 фунтов стерлингов (без НДС)

131 мм Ø, черный люк для плоской крыши

Универсальный люк для плоских крыш.

Эта модель черного цвета, имеет диаметр 131 мм и 12 0000 мм ² свободная площадь вентиляционного отверстия.

Наличие на складе Арт. No: 407338

Цена 211,04 фунтов стерлингов (без НДС)

166 мм Ø, черный люк для плоской крыши

Универсальный люк для плоских крыш.

Эта модель черного цвета, имеет диаметр 166 мм и 20 000 мм.
