Вытяжная труба на крыше для вентиляции в частном доме: Вытяжная труба для вентиляции в частном доме – гофрированная или пластиковая, подберем оптимальный диаметр и утеплим ее

Трубы и воздуховоды для вентиляции в частном доме

Содержание

• 1 Роль вытяжной трубы в естественной вентиляции
• 2 Из какого материала должны быть трубы
• 3 Как произвести монтаж воздуховодов
• 4 Как провести вентиляцию
• 5 Моменты вытяжных конструкций
• 6 Про воздуховоды в котельной
• 7 Правила для вентиляционных систем
• 8 Заключение

При создании проекта жилого помещения всегда предусматривается разработка различных инженерных сетей: водопровод, электричество, канализация. Чтобы создать благоприятный климат для проживания надо правильно конструировать вентиляционные каналы в частном доме.

Чтобы вентиляция работала исправно и долго, нужно провести ее, основываясь на нормах и правилах, перечисленных ниже.

Роль вытяжной трубы в естественной вентиляции

Существуют три варианта вентиляции: приточная, естественная, а также приточно-вытяжная. Обычно, в домах вентиляционную систему проектируют параллельно с другими сетями. Но если это не было учтено заранее, то можно все исправить, умело используя естественную вентиляцию. Вытяжная труба поможет избавиться от многих негативных последствий, если правильно все организовать.

Чтобы не нарушить силу тяги при движении воздуха по каналу, уменьшить его сопротивление, не надо допускать сужений и расширений. Канал должен быть вертикальным и прямолинейным. Допустимо только смещение, под углом 30 градусов, до одного-двух метров.

Необходимым условием эффективного воздухообмена является достаточный приток воздуха извне, но препятствием могут быть плотные пластиковые окна. Еще в летний период, когда температура воздуха в доме и снаружи одинаковая, движение воздуха прекращается.

Поэтому для дома оптимальным вариантом станет приточная или приточно-вытяжная вентиляционная система. Первая подойдёт для зданий площадью, не превышающей 300 кв. м., а если площадь выше, то целесообразно использовать вторую.

Из какого материала должны быть трубы

Если вы пришли к правильному решению – сделать в доме вентиляцию, возникает следующий вопрос: из какого материала должны быть трубы для вентиляции в частном доме? На сегодняшний день, существует только два вида каналов это круглые и плоские.

Рекомендуется выбрать плоский вариант потому, что такие трубы при монтаже намного легче себя ведут, легче стыкуются и не провисают. Для формирования канала под воздух используются вентиляционные трубы из пластика или металла

1. Воздуховод из металла. Его можно выполнить из нержавейки, оцинкованной или черной стали. Плюсы такого материала: долговечность, эстетичность, простота в установке. Но, к сожалению, у этого материала больше минусов, чем плюсов. Металлический воздуховод очень тяжелый, поэтому для маленьких домов он не подойдет, цена на материал очень высокая, сталь подвержена коррозии, срок службы небольшой, никакая изоляция не спасает от шума работы вентиляторов и вибрации. Они больше подойдут для промышленных объектов.
   Металлические каналы

2. Воздуховод из пластиковых труб наиболее предпочтительнее. Срок службы достаточно длительный, материал не поддается коррозии, по весу очень легкий, что создает простоту при монтаже. Пластик легко режется, а технология сборки довольно простая и с ней может справиться даже человек, впервые взявшийся за установку вентиляционной системы. Они бывают от 3 до 12 м с сечением от 16 до 1600 мм. К ним всегда можно найти детали для соединений: повороты и переходники. При этом имеют самую низкую стоимость.

   Пластиковые воздуховоды

3. Гофрированные алюминиевые трубы имеют много недостатков: вибрация при сильном потоке воздуха; нет соединительных элементов. Ею пользуются только для плавных изгибов на небольших участках вентиляции, когда при прокладке твердого воздуховода требуется множество колен.
   Гофрированные каналы из алюминия

Сегодня существует большой ассортимент вспомогательных деталей: разъемы; решетки; всевозможные клапаны и сетки, которые используются при создании системы воздуховода.

Как произвести монтаж воздуховодов

В готовом доме, чтобы не портить интерьер, целесообразно конструировать систему воздушных каналов на чердаке и выводить в комнаты. На потолке все маскируется декоративными решетками. Воздуховоды для притока должны входить только в жилые комнаты. Приточный поток выталкивает и гонит воздух из этих комнат в сторону вспомогательных (кухни, санузла), где монтируется основной вытяжной канал. Рекомендуется в доме делать два вентиляционных канала, чтобы вентиляция была более эффективной. Численность материала рассчитывается из площади комнаты.

Пример организации вытяжного канала в доме

При выводе вытяжки через крышу возникает много вопросов. Как сделать отверстие в крыше для вытяжки и не испортить кровлю в нескольких местах? При установке воздуховодов, необходимо следовать правилам:

1. Первоначально следует составить подробный план (схему), по которой будут сориентированы места проводки всех воздуховодов и отмечены точки выхода через кровлю.
2. Чтобы упростить монтаж центрального канала рекомендуется заблаговременно просверлить в крыше отверстия, что значительно упростит работу по сборке вентиляции.
3. Подсчитать длину и высоту сети и количество требуемых комплектующих.
4. Для обустройства системы, нужно использовать специализированные материалы и детали.
5. Следует тщательно герметизировать участки, где труба соприкасается с крышей, чтобы дождевая вода не попадала в зазоры. Для этого используют специальные обрамления, герметик, цемент.

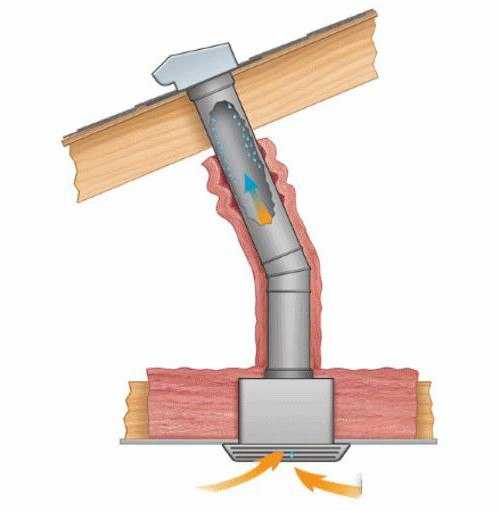

Пример прохода вентканала через кровлю

Правильный выбор и установка вентиляционных каналов в частном доме – залог эффективной и бесперебойной работы всей системы.

Как провести вентиляцию

В домах, возведенных из газобетона вентиляцию можно проложить из пластика, оцинкованной стали или асбестоцементной трубы. Ими же можно воспользоваться для устройства ВС в доме из газосиликата. В большом доме, как правило, воздуховод протягивают в каждую комнату. Чтобы было легче установить вытяжку, можно соединить в одну ветвь выход из ванной и кухни. Работа производится на уровне чердачного помещения, там же все трубы утепляют изоляционным материалом.

Для природной вентиляции подойдут трубы с сечения 15 см, для принудительной лучше взять трубы немного меньше. В блоках вырезают отверстие необходимого размера. Туда вставляют трубу 12,5 см и закрепляют ее раствором. В первый блок необходимо установить отвод, к которому впоследствии крепится вентканал.

Если стена тонкая, канал делают из шифера, заранее нарезанного на узкие полосы. Эти отрезки монтируют в заранее подготовленный проем, а потом штукатурят его. Можно вентиляционные трубы сделать самостоятельно из подручного материала, например, из волнового шифера. Для этого необходимо отпилить две полуволны и соединить их между собой тонкой проволокой. Самодельная труба монтируется также на кирпичном основании, а внутри штукатурится.

Нельзя прокладывать каналы в несущих стенах!

Для этого всегда оборудуется отдельная шахта, это является достаточно удобным способом вентиляции уже в готовом доме.

Моменты вытяжных конструкций

Вытяжка в готовом доме играет немаловажную роль. Она еще служит и дымоходом. Вытяжные вентканалы следует монтировать в помещении кухни. Такое расположение канала совершенно неслучайно потому, что воздух на кухне наиболее загрязнен. Канал вытяжной системы должен быть короче, в отличие от приточной. Так можно в разы снизить вероятность появления конденсата на неотапливаемых участках.

Для наименьшего сопротивления движения воздуха по вытяжному каналу, другими словами, для увеличения тяги необходимо соблюдать следующие условия: один размер канала, без сужений; направление труб прямолинейное без горизонтальных участков.

Вытяжной канал с минимальной длиной

Добиться большей эффективности вытяжки воздуха можно путем установки в центральный воздуховод вентилятора, который и будет впоследствии вытягивать воздух из комнат.

Для вытяжки над газовой плитой, а также трубы отопительного котла используют врезки в основной канал, но только выше вентилятора, иначе он будет быстро выходить из строя.

Про воздуховоды в котельной

Особое внимание следует уделить вентиляции для газового котла в частном доме. Обычно для котельной отводится специальная комната. Для современных котлов требуются качественные дымоходы. Чтобы очищать помещение от продуктов сгорания устанавливается отдельная вентиляция из вытяжки и газовой трубы.

Чтобы сделать ее эффективной в котельной монтируют вентиляционный канал в виде двух вытяжных труб, которые выходят наружу и могут устанавливаться внутри кирпичного канала. Первая служит дымоходом и выводит продукты горения. Второй канал предназначается для очистки и проветривания помещения. Его желательно оборудовать вентилятором, который может крутиться в обоих направлениях, для усиления воздухообмена в помещение. Используется вытяжка из специальной стали, покрытая жаропрочной эмалью и выдерживающая высокие температуры.

Две трубы для вентиляции котельной

Для газового котла в частном доме также используется коаксиальный дымоход, состоящий из двух труб, расположенных одна в другой. По внутренней выводится отработанный газ.

Помимо этого, участки труб, проходящие через чердак и другие холодные помещения обязательно надо утеплить, чтобы не образовывался конденсат на трубе. Можно использовать специальные, изолированные утеплителем, трубы либо использовать пожароустойчивые утеплители из минеральной ваты.

Правила для вентиляционных систем

Рассмотрим требования, которые помогут правильно установить в своем доме вентиляционную систему:

• Каждый час в жилых комнатах должен происходить полный воздухообмен.
• Должно приходиться примерно тридцать кубометров свежего воздуха на одного жильца
• За час в котельной должен производиться трехкратный воздухообмен.
• Нельзя использовать для вентканала сечение трубы менее десяти сантиметров.
• Необходимо соблюдать методы монтажа: стыковки, переходы, завороты, врезки.
• Вытяжной канал должен быть вертикальным, длиной не меньше трех метров.
• Все отводы приточной системы должны обладать одинаковой длиной – таким образом, обеспечивается одинаковая сила тяги.

Заключение

Обеспечить в доме хороший воздухообмен, а именно, смонтировать эффективную вентиляционную систему можно, обладая знаниями и учитывая все нюансы монтажа. Если возникают сомнения в своих возможностях, то лучше обратиться к специалистам. Правильная организация воздухообмена в доме – залог комфорта и здоровья на долгие годы.

Вытяжная труба для вентиляции в частном доме (устройство)

Опубликовано:

16. 05.2021

Экскурс в историю: причины проблемы

Владельцы домов старой постройки, где давно не было капитального ремонта, практически не знают проблем с вентилированием жилого помещения, в то время как у владельцев новостроек данный вопрос стоит особенно остро. Возникает вопрос, в чем же причина данной тенденции, ведь новые дома, казалось бы, строятся в соответствии со всеми существующими требованиями, однако вентиляционная система в них зачастую неидеальна. Как правило, в частных домах старой постройки, где еще не поменяли окна на пластиковые, проблем с вентиляцией, действительно, нет. Небольшой вентиляционной трубы на кухне для вывода углекислого газа вполне достаточно, чтобы в доме всегда воздух был свежим. Это возможно благодаря строительным материалам, которые использовались раньше, и деревянным окнам, которые все же пропускают достаточное количество воздуха, обеспечивая его естественный ток по всему помещению.

Устройство вытяжной вентиляции.

В домах новой постройки используются современные «недышащие» материалы и пластиковые окна, которые хоть и являются более долговечными, однако полностью блокируют воздушный ток. После капитального ремонта дома старой постройки нередки проблемы с вентиляцией. Плохая вентиляция в доме провоцирует проблемы со здоровьем у владельцев, приводит к скоплению углекислого газа. Такие явления, как повышенная влажность в жилом помещении, образование плесени на стенах, – это основные явления, которые можно наблюдать при плохой вентиляции. Многие эксперты в области строительства приходят к выводу, что именно эпоха пластиковых окон породила недостаток свежего воздуха в жилых частных домах.

Вернуться к оглавлению

Вентиляция и вытяжная труба в доме

Схема расположения вытяжных труб в доме.

В большинстве своем вентиляционная система в современных домах проектируется еще на стадии строительства, но, если данная система не была предусмотрена, вполне можно восполнить данное упущение. Вполне можно сделать вентиляционную систему с необходимыми вентиляционными выходами в доме старой постройки, что поможет избежать негативных последствий отсутствия необходимой вентиляции. В строительстве, как правило, используется три вида систем воздухообмена: естественная, приточная и приточно-вытяжная. Естественная вентиляция в обычном доме с более-менее современным ремонтом не слишком эффективна, так как, если в комнатах установлены пластиковые окна, в них полностью блокируется естественная циркуляция воздуха. Что делает невозможным использование всем известной естественной системы вентиляции, которая так распространена и эффективна в многоквартирных зданиях.

Кроме того, естественная система вентиляции работает за счет перепада температур воздуха в помещении и на улице, что приводит к тому, что такая система полностью прекращает функционировать в частном доме в летний период.

Для частного дома более подходящим вариантом будет вентиляционная система, способная нагнетать и выводить воздух, поэтому лучше брать во внимание приточную или приточно-вытяжную систему.

Приточная система идеально подойдет для домов, площадь которых не превышает 300 кв. м. В случае если площадь дома значительно больше, есть смысл использовать приточно-вытяжную систему.

Вернуться к оглавлению

Приточная система вентиляции в частном доме

Принцип приточной вентиляционной системы достаточно прост. На крыше частного дома, как правило, над кухней, устанавливаются две вытяжные трубы – это основа для будущей вентиляции. Одна труба служит для ввода воздуха в помещение, другая – для вывода. Вытяжная труба, которая предназначается для ввода в помещение свежего воздуха с улицы, оснащается специальным вентилятором, нередко с автоматической системой включения и выключения и дополнительным контроллером мощности, что позволяет регулировать интенсивность поступления воздуха в вентиляционные проходы.

Приточно-вытяжная вентиляция.

Вентиляционные проходы формируются таким образом, чтобы свежий воздух поступал в спальни и другие жилые помещения, а затем, проходя через комнату, естественным образом увлекался в коридор, кухню и санузел, где располагаются выводящие отверстия. Вторая вытяжная труба используется как раз для вывода воздуха и должна иметь встроенную вытяжку, хотя в некоторых случаях можно обойтись и без нее. Итак, вторая вытяжная труба подсоединяется к выводящим воздух вентиляционным ходам, которые необходимо проложить в санузле и кухне.

Таким образом, нагнетаемый воздух будет поступать в спальни и затем выталкиваться в кухню и санузел, что не допустит скопления в помещении влаги и попадания в комнаты неприятных запахов с кухни. Такой способ организации вентиляции в частном доме крайне эффективен. Стоит рассмотреть подробнее, как правильно устанавливать такие вытяжные системы в частном доме, а кроме того, какие инструменты и материалы для этого понадобятся.

Вернуться к оглавлению

Система ввода воздуха в дом

В уже построенном доме крайне проблематично расположить вентиляционные каналы, так как в этом случае придется либо проделывать отверстия в стене, что не всегда реально, либо располагать внутри помещения, что не очень удобно, так как подобного рода коммуникации сильно портят дизайн интерьера. Если речь идет о частном доме, самым оптимальным вариантом будет расположить вентиляционные каналы на чердаке, сделав отверстия в потолке под выходы вентиляции. Для формирования вентиляционного канала под ввод воздуха необходимо использовать специальные вентиляционные трубы-каналы, которые, как правило, изготавливаются из негорючего пластика и металлопластика, схожего с тем, из которого изготавливают стеклопакеты.

Существует два вида воздушных каналов: круглые и плоские. Лучше брать плоские, так как их намного легче монтировать. На рынке представлен широкий ассортимент сеток, клапанов, разъемов и решеток, которые также пригодятся для формирования вентиляционной системы. Лучше всего делать два вентиляционных вывода в одной комнате, таким образом, вентиляция будет значительно лучше. Количество материала берется из расчета площади помещения. Воздуховод формируется исключительно для жилых помещений, чтобы воздух выталкивался в сторону санузла и кухни. Сформированные воздуховводные каналы крепятся к трубе, через которую воздух попадает в помещение.

Виды воздуховодов.

Вернуться к оглавлению

Система вывода воздуха из дома

Вытяжная труба в доме играет также роль дымохода. Как уже говорилось ранее, для удобства лучше всего располагать вытяжные трубы на крыше в районе кухни. Такое расположение неслучайно, так как, если труба для воздуховода может быть сколько угодно длинной, вывод воздуха должен быть настолько коротким, насколько это возможно. Таким образом снижается вероятность образования конденсата и других сопутствующих проблем. Кроме того, на любой кухне располагается газовая плита, которая является мощным источником чада, выделения углекислого газа и так далее. При формировании выводящих каналов необходимо помнить, что воздух, который будет через них выводиться, в любом случае будет теплее окружающей среды, поэтому нужно позаботиться об утеплении данных каналов, чтобы не допустить образования конденсата на стенках.

Воздуховыводящие каналы прокладываются также на чердаке над кухней и санузлом. В вытяжной трубе необходимо расположить вентилятор, который и будет выводить воздух из помещения. Кроме того, вполне можно подсоединить к вытяжной трубе электрическую вытяжку, которую располагают над газовой плитой, но в данном случае необходимо подключить вывод электрической вытяжки немного выше расположения вентилятора вытяжной трубы путем боковой врезки и крепления с помощью гибкого воздуховода. В том случае если отопительный котел располагается на кухне, его вытяжку таким же образом крепят к вытяжной трубе путем врезки.

Вернуться к оглавлению

Вентиляция в специально оборудованной котельной

Нередко в частных домах выделяется небольшая по площади комнатка под котельную. В данном помещении рационально сделать отдельную вентиляционную систему для обеспечения стабильного вывода продуктов распада во время отопительного сезона. Для формирования качественной вентиляции на крыше над котельной устанавливаются две вытяжные трубы. Нет необходимости делать вентиляцию с принудительно-нагнетательной системой, так как при вытяжке продуктов распада котла вентилятор будет лишним. Во-первых, он будет постоянно забиваться гарью, во-вторых, он будет только затруднять вывод паров и газов.

Схема вентиляции котельной.

Кроме того, газовая смесь, выводящаяся из отопительного котла, достаточно горяча, а, как известно, горячий воздух всегда поднимается верх. Для того чтобы на трубе, выводящей горячий воздух, не образовывался конденсат, ее необходимо утеплить негорючими материалами. Вторая вытяжная труба, которую можно расположить на крыше котельной, служит и для вывода, и для ввода воздуха. В данном воздуховоде целесообразно установить вентилятор, способный работать в двух направлениях. В данном случае вентиляционная система будет работать как качественный дымоход.

Вернуться к оглавлению

Крыша и вентиляционная система

Многие желающие провести вентиляционную систему сталкиваются с некоторыми проблемами, связанными с правильностью расположения вытяжных труб на крыше. Нужно помнить, что, перед тем как начать долбить шифер на крыше, нужно составить четкий план вентиляции всего дома, основываясь на планировке и площади дома. Нужно отметить для себя, какое количество вводов должно быть в вытяжных трубах на крыше. Для формирования вытяжки на крыше нужна специальная труба. Лучше всего подойдут специальные трубы для вентиляции или, в крайнем случае, трубы из нержавеющей стали. Перед установкой вертикальной трубы на крыше дома необходимо сделать все необходимые отверстия, для того чтобы в дальнейшем упростить процесс подсоединения вентиляционных каналов.

Все места примыкания вытяжной трубы к другим поверхностям необходимо герметизировать, причем для этого можно использовать любой герметик и даже цементный раствор. Продолжать работы по монтажу вентиляционной системы можно только после того, как герметик застынет и труба будет полностью зафиксирована в одном положении. Вытяжные трубы должны стоять прямо, без крена, так как в противном случае велика вероятность образования большого количества конденсата при оседании водяных паров на внутренней стороне трубы.

Вернуться к оглавлению

Несколько слов “о главном” в заключение

Формирование вентиляционной системы в частном доме – достаточно простая задача, если сначала продумать план данного сооружения. Стоит помнить, что вентиляция в дальнейшем будет использоваться не один год, поэтому стоит позаботиться о том, чтобы все работы проводились правильно. Кроме того, стоит помнить, что некачественные материалы, не подходящие для формирования вентиляционных каналов, использовать не стоит.

Крайне не рекомендуется использовать материалы, подверженные коррозии, так как через вентиляционную систему выводится большое количество водяных паров, что в конечном итоге приведет к коррозии, в особенности если использовалось большое количество металлических элементов.

Отдельно нужно сказать о вентиляторах и калориферах, предназначенных для установки в вытяжных трубах. Данные агрегаты, как правило, бывают с автоматической системой включения и выключения, а кроме того, с возможностью включения человеком. При детальном рассмотрении данных агрегатов приходится признать, что в домах с относительно небольшой площадью лучше использовать те, что включаются человеком, так как переизбыток поступающего воздуха с улицы в зимнее время года неизбежно приведет к потере тепла в помещении.
