Вентиляция в погребе частного дома своими руками

Система вентиляции – это совокупность трубопроводов и оборудования для обеспечения воздухообмена. Вентиляция в погребе также необходима, как и в любом другом помещении с недостаточным воздухообменом. Ведь здесь хранятся продукты питания, заготовки на зиму, овощи и фрукты, для которых необходим хороший микроклимат. «Сантехник Портал» расскажет, как сделать эффективную вентиляцию подвала в частном доме своими руками.

Содержание

  1. Функции вентиляции в погребе
  2. Устройство и принцип действия
  3. Естественная вентиляция
  4. Принудительный воздухообмен
  5. Правила монтажа системы вентилирования
  6. Расчет диаметра канала
  7. Обустройство вентиляции в подвале

Функции вентиляции в погребе

Ошибочно недооценивать важность качественного вентилирования подвального помещения, которое используется не только для хранения продуктов, но и является основанием дома, подвергающееся повышенным нагрузкам. В подвалах часто обустраивают тренажерные залы, магазины, домашние мастерские, игровые комнаты, склады и т.д.

Пренебрежительный подход к вентиляции и недостаток нормальной аэрации формируют негативную микросреду для хранения продуктов питания, уменьшают надежность конструкции здания. При повышенной влажности в погребе быстро появляется и размножается грибок и плесень.

Оборудование подвала системой вентилирования создаст правильный микроклимат и подходящие условия хранения продукции в нем и проживания в частном доме. Расчет вентиляционной системы выполняется на стадии проектирования здания, поэтому отдушины и приточные трубопроводы оборудуются в фундаменте. При этом воздухообмен можно организовать и после возведения здания, если вы это не сделали на этапе его строительства.

Через каналы в цокольной части дома воздух с улицы поступает в подвальное помещение, но в случае недостаточного вентилирования, необходимо перестроить его систему аэрации.

Отсутствие достаточного воздухообмена способствует возникновению конденсата и плесени. В таком помещении воздух становится затхлым, застоявшимся, с неприятным запахом.  В плохо проветриваемой кладовой овощи и фрукты быстро сгнивают, выделяя метан и углекислый газ, опасные для жизни и здоровья человека.

Даже небольшая концентрация данных компонентов способна спровоцировать потерю сознания и отравление, а иногда возможен даже летальный исход. Кроме того, метан — легковоспламеняющийся газ, мгновенно взрывающийся при контакте с зажженной спичкой или зажигалкой.

При недостаточном вентилировании подвала быстро покрываются ржавчиной металлические конструкции и предметы, а деревянные ящики и стеллажи покрываются грибком и разваливаются.

Хорошая вентиляция в погребе избавит помещение от повышенного скопления влаги, предупредит образование плесени, обеспечивая сохранность запасов и самого здания.

Устройство и принцип действия

Для создания эффективного воздухообмена в подвале, нужно знать устройство и принцип действия системы вентиляции.

Принцип работы вентилирования основан на естественном или принудительном перемещении теплого и холодного воздуха. Нагретые потоки устремляются вверх, а холодные опускаются вниз. Остановимся подробнее на конструктивных особенностях данных вентиляционных систем.

Естественная вентиляция

Естественный принцип движения воздушных потоков использует разность температурных перепадов температуры в помещении и снаружи погреба. Устройство достаточно простое — содержит приточную и вытяжную трубу. Подвальное пространство постепенно заполняется холодным воздухом, в то время как нагретые потоки выходят наружу.

Основными преимуществами естественной циркуляции являются минимальные затраты на монтаж оборудования и конструктивная простота.

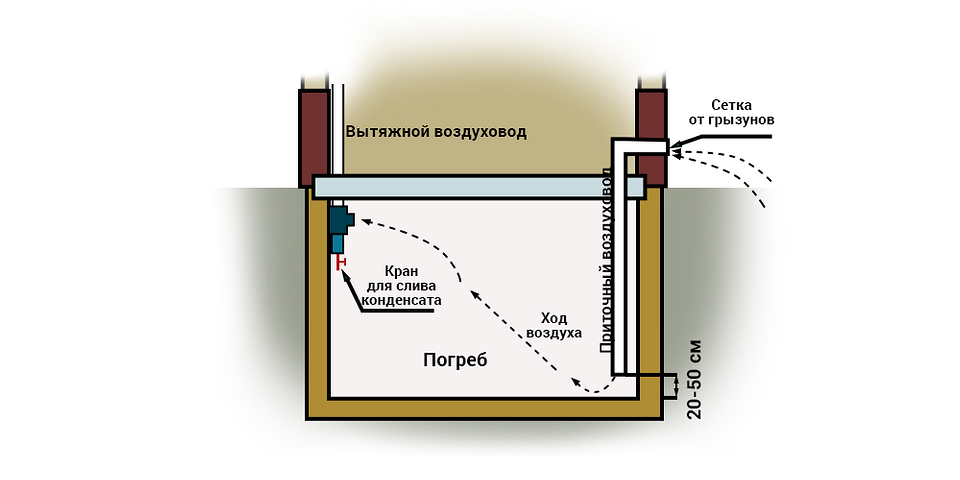

Главными элементами системы естественной вентиляции погреба являются:

  1. Приточный трубопровод для поступления свежих воздушных масс, оборудованный защитной сеткой на входе.
  2. Вытяжной короб для отвода воздуха из помещения, оборудованный козырьком на выходе и сборником конденсата внутри.
  3. Продухи для воздухообмена, которые располагаются в цокольной части дома.

Простота естественной системы обуславливает ее основные недостатки — низкая эффективность перемещения воздушных потоков и зависимость тяги от природных факторов.

Обычно контур естественной вентиляции обустраивается во время постройки здания. Производятся расчеты, по результатам которых определяют пропускную способность магистрали с учетом объёма помещения. Оптимальные условия для естественной циркуляции достигается при использовании труб с сечением 12–15 см.

Вытяжной короб располагают в потолочной части с возвышением трубопровода не меньше 0,6 м относительно верхней точки постройки. Приточная труба обустраивается с противоположной стороны на расстоянии 0,2-0,4 м от основания.

Принудительный воздухообмен

Принудительная вентиляция в подвале предполагает применение специального оборудования, вентиляторов, фильтров, автоматики, иногда устройств для нагрева воздуха. Монтаж такой системы требует больших денежных и временных затрат. Воздухообмен происходит за счет нагнетания уличного воздуха в помещение и вывода застоявшихся воздушных масс вентилятором.

Конструкция принудительной аэрации предполагает наличие следующих основных элементов:

  1. Воздушная магистраль для циркуляции воздушных масс.
  2. Нагнетающее устройство для интенсивного обмена воздуха.
  3. Прибор для кондиционирования подвала, обеспечивающий комфортный температурный режим.
  4. Каналы вентилирования для воздухообмена.
  5. Заборники воздушных потоков с улицы.
  6. Диффузоры для соединения трубопровода разного диаметра.
  7. Тройники для объединения потоков воздуха.

Система принудительного вентилирования обладает следующими преимуществами:

  • автономное функционирование, независимое от природных факторов;
  • автоматика, регулирующая температурный режим в помещении и перемещение воздуха;
  • эффективный воздухообмен помещений с большим внутренним объемом.

Главные недостатки – увеличенные траты и сложность монтажа – ограничивают массовое обустройство погребов принудительной системой вентиляции.

При установке оборудования заранее разрабатывают схему, согласно выполненным расчетам для определения интенсивности воздухообмена и цикличности работы системы. При этом учитывайте все факторы, связанные с особенностями эксплуатации электрического оборудования, автоматизацией, площадью хранилища.

Изучив готовые схемы, инструкцию и рекомендации сайта santehnikportal.ru можно составить собственную схему, сделать необходимые расчеты и собрать систему вентилирования подвала своими руками.

Правила монтажа системы вентилирования

В зависимости от габаритов подвала выберите конкретный систему циркуляции воздушных масс:

  1. Естественная система подходит только для помещений до 50 кв. м.
  2. Принудительный воздухообмен рациональный при площади погреба свыше 50 кв м.

Оборудование качественной системы вентилирования в подвале предполагает соблюдение следующих правил:

  • сечение приточного и вытяжного каналов должны быть одного размера для равномерной транспортировки воздушных масс. Больший диаметр может быть только у вытяжной магистрали, чтобы быстрее выводить воздух на улицу. Если же сечение вытяжного трубопровода будет меньше приточного, то образуются условия неблагоприятные для продуктов и человека;
  • вентиляционные магистрали не устанавливайте близко друг к другу, поскольку в этом случае воздуха не будет циркулировать по всему помещению. Трубы монтируйте по диагонали или напротив друг друга;
  • нижнюю часть вытяжного трубопровода установите, как можно ближе к потолку, чтобы обеспечить качественный воздухоотвод и отсутствие скоплений конденсата на стенах и потолке;
  • хорошая тяга вентиляционной магистрали обеспечивается за счет правильного подбора длины трубы (не меньше 150 см), которая должна возвышаться над уровнем почвы снаружи;
  • для небольшого подвала используйте канализационные трубы из пластика, поскольку их диаметр подходит для эффективной циркуляции
  • если погреб находится под гаражом или хозяйственным строением, то в качестве вентиляционной шахты применяйте входной люк, оснастив его рамой с решеткой от попадания грызунов;
  • независимо от размещения подвала приточная и вытяжная магистрали должны быть максимально прямыми с минимумом поворотов и изгибов, чтобы не накапливался конденсат;
  • вся магистраль должна быть собрана из труб одинакового сечения. Расширение или сужение каналов недопустимо;
  • если приточное отверстие находится близко к земле, то его нужно оснастить сеткой от проникновения мусора, насекомых, птиц, грызунов;
  • приточную и вытяжную трубу лучше оборудуйте специальными заслонками для регулирования движения воздуха в зимний период, чтобы ограничить попадание холодных потоков и задержать выведение теплых масс;
  • для крепления трубопровода используйте хомуты, надежно фиксируйте все элементы системы в процессе монтажа;
  • на торцы труб снаружи установите зонтик или дефлектор, чтобы предотвратить попадание осадков и мусора в подвал;
  • наружные части труб утеплите, чтобы зимой на них не появлялся конденсат.

Самостоятельное выполнение работ по монтажу оборудования циркуляции воздуха в подвальном помещении требует проведения предварительных расчётов.

Расчет диаметра канала

Эффективность системы воздухообмена в погребе зависит от ее способности пропускать достаточное количество воздушных потоков. Решающее значение в этом случае имеет правильно подобранное сечение воздуховодов. Чтобы подвал проветривался достаточно, нужно сделать расчет диаметра вентиляционных каналов с учетом объёма помещения.

Рекомендованное количество обновлений воздуха в подземном хранилище за один час — 2-4 раза. Для общих расчётов используется среднее значение – 3.

Чтобы рассчитать объём погреба используйте формулу:

 V=h4, где:

 h — длина, ширина и высота помещения.

В качестве примера возьмем хранилище с размерами 2×4×2,5 м. Используя формулу, перемножим данные габариты: 2×4×2,5=20 м³.

Чтобы определить количество воздуха, который обновится за один час в указанном помещении, его объем умножьте на средне значение: 20×3=60 м³.

Теперь рассчитайте площадь диаметра воздуховодов. Для этого потребуется формула:

 F=L/(S×3600), где:

 S — среднее значение скорости движения воздушных потоков, равное 1 м/с, L — объём прохождения воздуха за один час.

Подставим значения: F=60/(1 м/с×3600)=0,0166 м².

Для эффективного воздухообмена нужно высчитать радиус трубы круглого сечения по следующей формуле:

R=√(F:π), где:

R — радиус трубы воздуховода, F — сечение, π — математическая константа, определяющая отношение длины окружности к длине её диаметра, равная 3,14.

Подставим значения: √(0,0166:3,14)=0,072 м².

Обустройство вентиляции в подвале

Для монтажа системы вентиляции в погребе потребуется дрель, перфоратор и болгарка, а также трубы, решетки, диффузоры и тройники.

Остановимся подробнее на этапах установки оборудования для вентиляционных коммуникаций.

Естественная система:

  1. При небольшой площади для обеспечения воздухообмена проделайте в цоколе зданий небольшие каналы (продухи) на противоположных стенах.
  2. Установите решетки.
  3. Закрепите на отверстиях заслонки для регулировки объемов поступающего воздуха.

Система естественного воздухообмена не требует применения специальных устройств. Воздушные потоки попадают в подвал частного дома через приточную трубу и выходят через вытяжной канал. Важное условие — расположение воздуховодов в противоположных зонах.

Однако не всегда продухи обеспечивают желаемую эффективность воздухообмена. В этом случае рекомендуем установить вентиляцию приточно-вытяжного типа.

Производите монтаж принудительно системы по инструкции в следующей последовательности:

  1. Подготовьте трубы для приточного трубопровода и вытяжного канала с сечением 10–15 см.
  2. Сделайте разметку противоположных зон погреба, в которых нужно проделать отверстия для подвода воздуховодов.
  3. Просверлите в цокольной и потолочной части подвала отверстия, соответствующие размерам воздушных трубопроводов.
  4. Установите приточную трубу, расположив внешнюю часть на расстоянии 1 метр от нулевой отметки, а внутреннюю — на уровне 0,2–0,5 м от пола.
  5. Введите в потолочное отверстие вытяжную трубу, которая должна выйти через отверстие в крыше здания. Зафиксируйте вытяжную магистраль, обеспечив расстояние над коньком более 50 см.
  6. Утеплите поверхности вытяжной магистрали с улицы. При помощи герметика устраните зазоры между трубами в цокольной и потолочной части.
  7. Установите внутри подвала на вытяжном канале сборник конденсата с краном для удаления жидкости.
  8. Смонтируйте на конце снаружи вытяжного трубопровода колпак, закрепите защитные решетки.
  9. Проверьте работоспособность системы. Для этого зажгите спичку или зажигалку и поднесите ее к вытяжной трубе. Если огонь потухнет, то увеличена концентрация углекислого газа в подвальном помещении. Необходимо увеличить увеличения площади сечения приточного трубопровода.
  10. Убедившись в работоспособности вентиляции, отрегулируйте при помощи заслонок сечение каналов, обеспечивая оптимальный воздухообмен подземного хранилища.

Внимание! Установка в выходной магистрали небольшого осевого вентилятора повысит интенсивность циркуляция воздуха, обеспечивая принудительную вентиляцию погреба.

Эффективная работа приточно-вытяжной системы гарантирована при площади подвала 20-40 кв. м. Для увеличенных помещений потребуется монтаж системы принудительного воздухообмена, оборудованной приборами кондиционирования и регулировки температурного режима. Монтаж такого контура рекомендуем доверить профессионалам.

Таким образом, вентиляция в погребе выполняет важные функции по защите помещения и продуктов от сырости и развития грибка. Обеспечить эффективное вентилирование подвала несложно своими руками, но важно учитывать правила монтажа и площадь помещения.  Для небольшого погреба можно обустроить естественный воздухообмена, а для больших площадей потребуется система принудительной вентиляции.

Варианты, как делать вентиляцию в подвале на видео:



Вентиляция подвала частного дома – как обустроить самому? + Видео

Содержание

  • 1 Вентиляционные системы для подполов любых жилых строений
  • 2 Делаем продухи – недорого, быстро и просто
  • 3 Приточно-вытяжная вентиляция – правила обустройства
  • 4 Принудительные вентиляционные системы – самые эффективные

Качественная вентиляция подвала частного дома дает возможность использовать эту часть жилого строения в качестве отличного хозяйственного помещения. Лишние квадратные метры не помешают ни одному рачительному хозяину!

Вентиляционные системы для подполов любых жилых строений

Вентиляция подвала в частном доме убирает лишнюю влажность и обеспечивает постоянную циркуляцию воздуха. Благодаря этому на цокольном этаже никогда не появляется плесень и грибок. А значит, его можно использовать для хранения консервированных продуктов, овощей и прочих припасов в течение всей зимы. Также подвал с грамотно сделанной вентиляцией подходит для обустройства небольшого спортивного зала, домашней мастерской или сауны.

Обустройство вентиляционной системы в подвале

Постоянный обмен воздуха между помещениями цокольного этажа и улицей гарантирует сохранность перекрытий и фундамента жилого строения. Эти элементы дома подвергаются воздействию повышенной влажности в первую очередь. А самый простой метод их защиты – организация эффективной вентиляции. Последняя, кроме того, исключает опасность скопления углекислоты в подвалах, в которых монтируется оборудование для отопления дома. Как видим, вентиляция в подполе должна присутствовать в обязательном порядке. Она имеет огромное значение для безаварийной и длительной эксплуатации всей жилой постройки.

Качественная вентиляция в подвале частного дома может быть сооружена более-менее опытным домашним мастером своими руками. Здесь важно лишь правильно определиться с типом подходящей для конкретного случая системы и разобраться с особенностями ее обустройства. Вентиляция цокольного этажа бывает:

  1. Естественной. В данном случае система включает в себя минимум элементов – приточную и вытяжную трубы.
  2. Принудительной. Подобная система обычно состоит из нескольких вытяжных воздушных каналов, соединенных в одну сеть, приточного устройства и специального вентилятора, обеспечивающего вытяжку воздуха из подпола.

Далее мы поговорим, как правильно обустроить вентиляцию указанных типов самостоятельно.

Делаем продухи – недорого, быстро и просто

С минимумом затрат времени и денег вентиляция в подвале частного дома обустраивается на этапе строительства жилого строения. Такая система предполагает организацию отверстий определенных размеров в цоколе. Их называют продухами. Вам нужно грамотно рассчитать площадь таких отверстий, принимая во внимание следующие факторы:

  • близость расположения грунтовых вод под домом к поверхности и непосредственно вид почвы;
  • глубину заложения фундамента дома;
  • температурные перепады в течение года и суток;
  • объемы осадков в зимний и летний периоды.

Простой вариант – создание продухов

На практике площадь продухов принимается 1/400 по отношению к общей квадратуре цокольного уровня. При этом площадь самих отверстий должна быть не менее 0,5 кв. м., а диаметр – 12,5 см и выше. Эффективность функционирования такой вентиляции будет зависеть от погодных условий на улице, температуры воздуха, направления и силы ветра. В обычном доме со стандартной квадратурой (70–80 кв. м.) и простой планировкой специалисты советуют делать по два вентиляционных отверстия с каждой стороны постройки. Если же ваше частное жилище возводится в низменности либо характеризуется сложной конфигурацией, вентиляцию нужно соорудить помощнее. В этом случае рекомендуется пробивать по два продуха на каждые 4 метра фундамента.

Изнутри отверстия для циркуляции воздуха следует прикрывать специальными сетками. Они станут защищать подвал от проникновения в него насекомых и грызунов.

Идеально, если вы дополнительно оснастите продухи металлическими заслонками.  Летом их необходимо держать в полностью открытом состоянии, а зимой – прикрывать. При таком подходе вы получите управляемую естественную вентиляцию, работу которой будете контролировать на свое усмотрение. Если вы планируете в зимнее время использовать подпол для хранения фруктов, овощей и аналогичной продукции, система с продухами вам не подойдет. Вентиляционные отверстия также не смогут обеспечить должной циркуляции воздуха и в домах с большой площадью. Продухи в таких строениях будут малоэффективными. В подобных ситуациях лучше сделать двухтрубную вентсистему. О ней далее.

Приточно-вытяжная вентиляция – правила обустройства

Двухтрубная система для постоянной циркуляции воздуха подходит для любых жилых строений (для больших по площади и маленьких, со сложной и простой планировкой). Такая вентиляция в подполе современного частного дома делается путем установки двух воздуховодов. Через один канал осуществляется вытяжка воздуха из подвала, через второй – подача. Указанные вентканалы всегда располагают в противоположных сторонах цокольного этажа, с соблюдением далее приведенных правил:

  1. Вытяжная труба монтируется так, чтобы ее верхний конец выходил на 0,5–0,6 м за конек кровли, а нижний поднимался над основанием подпола примерно на 1,5 м.
  2. Верхний конец приточного канала должен подниматься над уровнем грунта под домом на 1 м, а нижний устанавливают в 0,5 м от пола.

Приточно-вытяжная вентиляция

Эти требования следует соблюдать в обязательном порядке. Тогда вентиляция погреба в вашем частном доме будет действительно качественной. Желательно, кроме того, управлять интенсивностью циркуляции воздуха. Для этих целей можно использовать уже описанные ранее заслонки. Вентканалы некоторые домашние умельцы изготавливают из деревянных досок. Это дешево, но требует определенных столярных умений. Важно добиться того, чтобы изнутри каналы были очень гладкими. Доски необходимо очень тщательно обработать рубанком и следить за отсутствием микроскопических щелей на древесине. Ключевым достоинством деревянных воздуховодов является то, что на их стенках не образуется конденсат.

Если столярные работы вам не по душе, можно поступить намного проще. Просто купите обычные пластиковые трубы сечением около 12–15 мм и смонтируйте их в качестве вентиляционных каналов. Такое мероприятие потребует от вас в разы меньше усилий. И обязательно прикройте торцы труб (верхние) аккуратными козырьками. Они надежно защитят каналы от дождя, а также будут в определенной мере участвовать в настройке скорости потока воздуха в систему. Полезно знать! Воздушный поток, поступающий на подвальный уровень, будет тем мощнее, чем короче будет приточный вентканал по сравнению с длиной вытяжного воздуховода. Учитывайте этот факт, если хотите самостоятельно регулировать интенсивность подачи свежего воздуха в погреб.

Принудительные вентиляционные системы – самые эффективные

В случаях, когда естественная вентиляция не справляется с возложенной на нее задачей, придется потратиться на более качественный проект. Если вы хотите использовать свой подвал для частной мастерской, игровой или спортивной комнаты, бильярдного зала, сауны, вам нужна вентсистема помощнее. Сооружается она при помощи таких элементов:

  • специальных воздухозаборников и воздухоотводов;
  • нагнетательного оборудования;
  • вентиляционных каналов;
  • отсеков для смешивания потоков воздуха;
  • диффузоров.

Принудительная система работает за счет механического втягивания свежего воздуха, его фильтрации, нагрева (охлаждения) до оптимальной температуры и подачи в погреб. Одновременно с описанными процессами происходит удаление отработанного воздуха из подпола на улицу. Устройство принудительной вентиляции в подвале частного дома – это достаточно сложная и дорогостоящая операция. Но зато сделанная вами система циркуляции воздуха всегда будет функционировать в заданном режиме и никаким образом не будет зависеть от погоды.

Обустройство принудительно вентиляционной системы

Соорудить принудительную вентиляцию с наименьшими финансовыми затратами можно следующим образом. В вытяжной вентканал (на его внутренний просвет) установите вентилятор. Когда вы будете запускать это устройство, оно станет разряжать воздух в погребе. На приточный канал смонтируйте второй вентилятор. Он уравновесит количество приходящего и уходящего воздуха. Оба вентилятора следует подсоединять к одному выключателю. Причем в данном случае нужно использовать электрооборудование, которое оснащено предохраняющим автоматом. Последний отключает (автоматически) систему при коротких замыканиях, пробоях на корпус и прочих ситуациях, присущих помещениям с повышенной влажностью (а подвал любого дома причисляется именно к таким объектам).


Все работы по обустройству вентиляции принудительного типа можно выполнять своими руками. А вот разработку проекта такой системы лучше доверить специалисту в сфере электротехники. Особенно это касается случаев, когда вы планируете применять кондиционеры для охлаждения или нагрева приточного воздушного потока и фильтрационные устройства. Затраты на услуги профессионального проектировщика будут относительно небольшими. При этом вы сможете создать безопасную и эффективную в использовании вентсистему для подвала любой площади.
