Монтаж водяного тёплого пола

Водяной пол состоит из самого основного нагревательного элемента, это бетонной стяжки, в которую уложены трубы, расположенные в определённом порядке с циркулирующей в них водой. На бетонный пол и вдоль стен с расположенным термоизолирующим настилом, поверхность которого укрыта алюминиевым слоем, укладываются трубы отопления. Подложка из алюминия препятствует уходу тепла через пол и стены. Трубы отопления укладываются на специальные пластиковые крепежи, которые плотно защёлкиваются.

Гарантия — 5 лет !
Компания «Сантехник Степаныч» предоставляет гарантию 5 лет на монтаж тёплого пола Монтаж водяного тёплого пола

После чего вся конструкция заливается раствором из цемента. Вся система водяного тёплого пола работает благодаря циркуляционному насосу и термостатам, а также регулирующим вентилям и распределяющим тепло контурам. Во многих современных котельных агрегатах предусмотрена установка системы тёплый пол, и они могут работать в данном режиме.

Установка водяных тёплых полов в многоэтажных домах от центральной системы отопления невозможна. Выход из ситуации есть — это создание автономной системы отопления.

Такое может быть, но в очень старых зданиях и при условии, что не были рассчитаны диаметры и различные уклоны.

Прокладка водяного тёплого пола

Температура в системе тёплый пол составляет не более 50-55 С. При более высокой температуре теплоносителя, может быть дискомфорт при ходьбе, а само бетонное покрытие может треснуть, а плитка вовсе может отстать. Самая оптимальная температура в трубах 29-33 С. Если температура теплоносителя выше, то устанавливаются специальные термосмесительные краны.

В отопительной системе водяной тёплый пол используются трубы из сшитого полиэтилена и металлопластиковые. Трубы, изготовленные из чёрных металлов, запрещено использовать, так как они могут порваться в толще бетона из-за сварного шва. Лучшим при прокладке будет диаметр труб от 16 до 18 мм.

Для тёплых полов применяются трубы, которые не используются в обычном водоснабжении. При прокладке такие трубы обязательно должны быть гибкими, очень герметичными и препятствующие проникновению во внутрь кислорода. К показателю теплопроводности и коэффициенту линейного расширения предъявляются особые требования. Срок службы таких труб должен быть очень большим около 50 лет, чтобы гарантировать надёжность соединений. Поэтому для системы тёплый водяной пол лучше применять трубы известных мировых производителей.

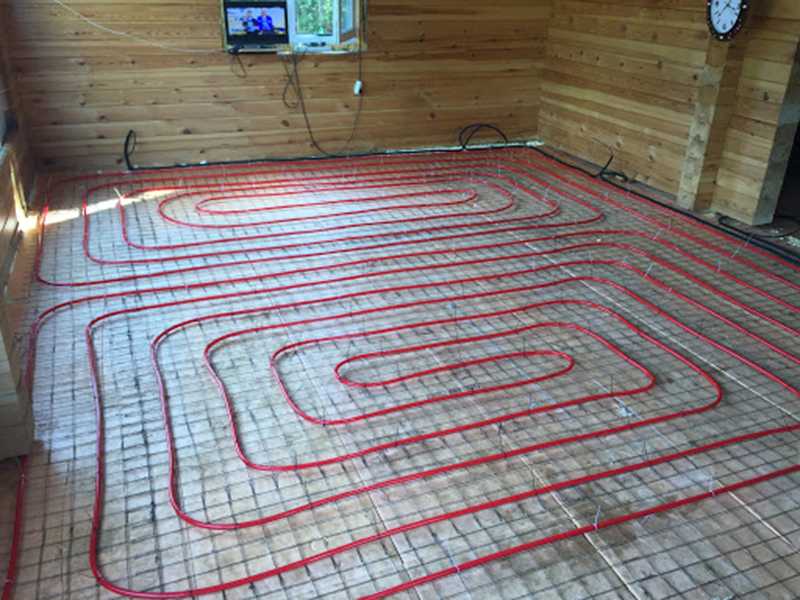

Видео: Монтаж на арматурной сетке

Стоимость монтажа тёплого пола

На мобильных устройствах вы можете прокручивать таблицу c ценами на услуги монтажа тёплого пола влево-вправо

Наименование услуги	Ед. изм.	Цена
Монтаж водяного тёплого пола на маты (в зависимости от метража)	м2	550 — 850 р.
Монтаж автоматики для тёплого пола (комнатный термостат, сервопривод)	шт.	от 3500 р.
Монтаж коллекторного узла для тёплого пола	шт.	от 5000 р.
Установка коллекторного шкафа (встроеного)	шт.	2500 р.
Монтаж смесительного узла для тёплого пола	шт.	от 3500 р.
Монтаж смесительного узла для тёплого пола	шт.	от 3500 р.
Промывка контура тёплого пола в системе отопления	шт.	от 1500 р.

Остальные услуги по монтажу отопления >>

Фотографии работ по монтажу тёплого пола:

Остальные фотографии по монтажу тёплого пола >>

Монтаж водяного тёплого пола

При укладке водяного тёплого пола использутся два разных способа: сухая и мокрая укладка.

• Мокрая укладка. При этом методе трубы укладываются в цементную стяжку. При надобности, под цементную стяжку укладывается слой утеплителя. Далее укладывается армированная сетка, поверх сетки укладываются трубы тёплого пола и крепятся к арматуре. После подключения системы отопления проводится опресовка — проверяется герметичность системы. После успешного тестирования заливается бетон — минимум 7 см.

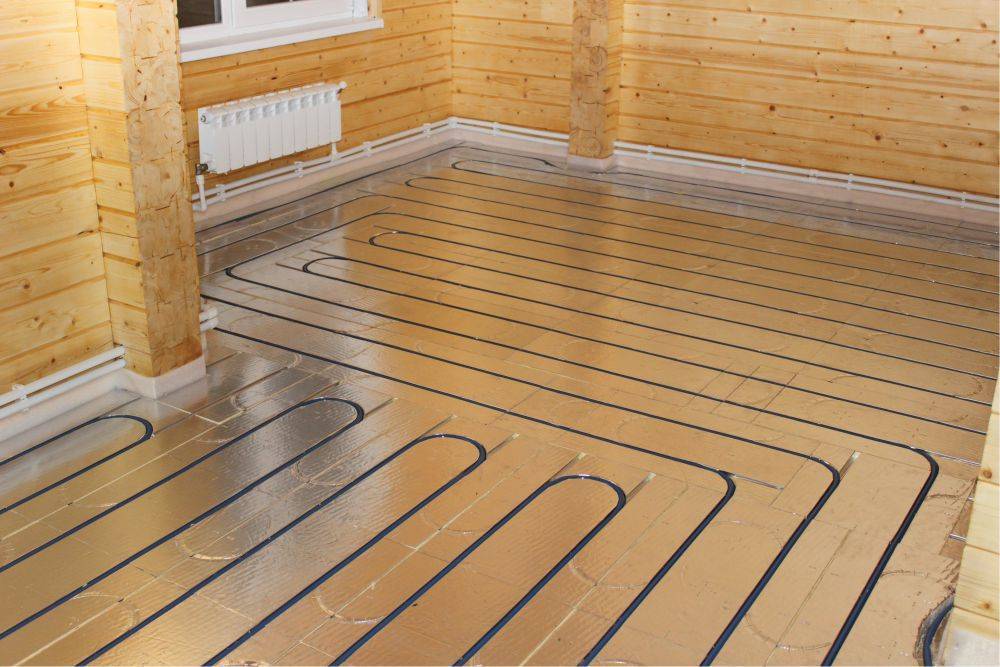

• Сухая укладка. В этом варианта не используется цементная стяжка, а трубы отопления укладываются в маты для водяных полов или в деревянное основание из досок (при этом желательно использовать теплопроводящие «бабочки»).

Видео: Монтаж пола сухим способом

Водяные тёплые полы — вопросы и ответы:

Как произвести расчёт тёплого водяного пола?

Расчитать затраты на тёплый пол не простая задача — нужно учесть теплопотери всего дома, от этого будет зависеть частота укладки труб и необходимая мощность котла. Для расчёта тёплого пола вам следует обратиться к нашим менеджерам по телефону или оставить заявку на e-mail Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript..

Можно ли использовать водяной тёплый пол в деревянном доме?

Да, можно произвести укладку водяного тёплого пола в деревянном доме. При это скорей всего придётся импользовать сухой метод укладки, т.к. бетонная стяжка довольно тяжёлая — не каждый дом сможет выдержать эти нагрузки.

Какова температура тёплого водяного пола?

Температура пола на прямую зависит от температуры снаружи и качеству утепления дома. Нормальной, комфортной температурой поверхности пола считается 24-28 градусов, при этом температура теплоносителя в трубах отопления — около 40 градусов.

Какая толщина у тёплого пола водяного?

При бетонной стяжке толщина самой стяжки — от 7 до 10 сантиметров. Если под стяжкой нужно дополнительное утепление, то дополнительно потребуется от 5 до 10 сантиметров утеплителя (например пенополистерол).

При сухом методе укладки пола полщина пола выходит около 4 сантиметров. Если потребуется дополнительное утепление под полом, то его толщина — от 1 до 5 сантиметров.

Что такое электрический водяной тёплый пол?

Название «электрический водяной тёплый пол» не совсем верное — сам пол водяной, с трубами отопления, водой в качестве теплоносителя, но отопительный котёл работает на электричестве. Поэтому некоторые могут по ошибке и так назвать данную связку «водяной пол-котёл».

Опишите пирог тёплого водяного пола

При использовании бетонной стяжки должен получиться такой пирог (от низа в верху):

• Пол, основание.
• Утеплитель. Значительно уменьшает расход тепла.
• Гидроизоляция. Требуется для заливки цемента.
• Цементная стяжка: армирование, трубы, сам цемент.
• Напольное покрытие. Можно использовать только теплопроводящие напольные покрытия (ламинат, линолеум без тёплов подложки, керамическая плитка и т. д.).

Какая «максимальная длина водяного теплого пола»?

При укладке тёплого пола нужно учитывать что длина контура не должна превышать 100 метров, и разница между длиной разных контуров не должна быть значительной. При соблюдении этого правила — КПД тёплого пола будет выше. Чрезмерная длина труб даст высокую нагрузку на циркуляционный насос, теплоноситель будет сильно остывать в конце трубы и такая система трудней поддаётся балансировке.

Какие лучшие трубы для тёплого водяного пола?

В системах водяного тёплого пола мы используем трубы Rehau RAUTHERM S из сшитого полиэтилена. Трубы Рехау обеспечивают не превзайдённую надёжность и длительный срок службы. Качество труб подтверждено нашими успешными проектами.

Видео: Трубы для теплого пола. Рекомендации специалистов

Обсудить или задать вопрос:

Водяной тёплый пол — особенности, преимущества, срок службы ⋆

бесплатная консультация

Экономия до 20%

На стоимости котельного оборудования

Окупается за 3 года

В сравнении с затратами на топливо для обычного отопления и на теплые полы

Гарантия 50 лет

На материалы для теплого пола

Преимущества теплого поладля отопления частного дома

Равномерное распределение тепла

Исключает наличие слишком жарких или холодных зон в доме.

Эстетика и комфорт

Теплый пол избавляет вас от труб и радиаторов, которые портят внешний вид дома. К тому же вы можете регулировать температуру так, как нравится вам.

Безопасность

Все нагревательные элементы спрятаны, и вы можете не волноваться, что ваши дети могут обжечься.

• Вероятность простудиться в доме с теплым полом снижается в 2-3 раза;
• В доме с теплым полом значительно меньше пыли и легче поддерживать чистоту;
• Из-за равномерного нагревания в доме не появляется плесень, поскольку нет сырости;
• С теплым полом уровень влажности воздуха остается всегда в норме;
• Из-за того, что вся система скрыта ни вы, ни ваши дети не пострадают от ожогов;

• Благодаря теплому полу происходит независимая регуляция теплообмена;
• Теплый пол гарантирует приятный эстетичный вид вашего дома без лишних труб и радиаторов;
• При желании вы можете совместить теплый пол с другой системой отопления;
• Теплый пол позволяет сэкономить 15-20% на отоплении по сравнению с радиаторами;
• Гарантия на теплый пол —50 лет, что в 10 раз больше, чем на радиатор.

Водяной тёплый пол — особенности, преимущества, срок службы

Как выбрать систему отопления при строительстве частного загородного дома?

Конечно, вы можете самостоятельно изучить этот вопрос, и выбрать то, что подходит вам по бюджету и желаниям. Но лучше довериться профессионалам с большим опытом в монтаже систем отопления.

Возможно, вы, как и многие другие наши заказчики предпочли бы радиаторное отопление. Это понятно, все мы к нему привыкли в наших квартирах. Однако, прогресс не стоит на месте, и мы стараемся идти в ногу со временем. Теплый пол сейчас — отличная альтернатива радиаторному отоплению. При желании вы можете совместить эти две системы.

Водяной теплый пол представляет собой бетонный пол с вмонтированной в него гибкой трубой, по которой циркулирует подогретая вода. И у него есть ряд неоспоримых преимуществ. Ниже мы вам расскажем почему теплый пол пользуется сейчас популярностью.

Экономия на топливе и не только

Один из самых существенных плюсов заключается в том, что тёплый пол требует меньшего количества жидкости, чем радиаторная система, а, следовательно, и меньше топлива для её подогрева.

Бетонная стяжка, в которую монтируется труба, служит аккумулятором тепла.  Обратите внимание, что она остаётся тёплой до трёх суток после остановки подачи жидкости в систему.

При строительстве загородного дома запланировать монтаж тёплого пола лучше заранее. Тогда в смету и план строительства сразу будет включена бетонная стяжка на отсыпанной грунтовой подушке, а необходимость в балках и черновых полах отпадёт.

Для устройства системы водяного тёплого пола используется привычное для загородной жизни котельное помещение с котлом любого типа. При этом вы экономите до 15-20% при выборе котла, так как для водяного теплого пола не требуется высокая температура. В условиях забайкальской зимы для комфортной температуры в помещении, предельная температура подачи воды в систему — 65 °C (для выравнивания температуры в системе используются комбинированные смесительные узлы). Таким образом, котлу не требуется предусмотренный коэффициент запаса, и его будет легче обслуживать.

Теплый пол окупает общую разницу с ценой за обычную систему отопления максимум за 3 года.

Срок службы

Ещё один важнейший фактор — долговечность водяного пола. Арифметика проста — гарантия завода-изготовителя на трубу для тёплого пола составляет 50 лет, гарантия на радиатор — в 10 раз меньше. При правильной эксплуатации водяной тёплый пол представляет собой невероятно надёжную, сбалансированную, долговечную систему.

Комфорт

Теплый пол выигрывает и с точки зрения физики движения воздушных масс. В отличие от радиаторной или потолочной системы, он обеспечивает равномерный подъём тёплого воздуха снизу-вверх и полностью исключает появление в помещении холодных или чрезмерно жарких зон. Плюс ко всему вы можете регулировать на коллекторном узле температуру в разных комнатах. Система регулируется и автоматизируется вплоть до оснащения её GSM-модулями для удалённого управления при помощи смартфона.

С тёплым полом не будете беспокоиться о том, что ваши дети играют на полу, а кошке или собаке, возможно, прохладно спать у вашей кровати. В любое время года сидеть, лежать, играть на полу будет тепло и приятно.

Эстетические достоинства

Для многих заказчиков имеет значение эстетика дома. Водяной тёплый пол освобождает помещение от стояков, труб, радиаторов, вентилей. Он особенно удобен при нестандартной планировке помещения — например, комнатах в закругленными стенами или эркером. Даже на бытовом уровне система имеет безусловные плюсы. Вы наверняка замечали, что рядом с радиаторами конвекторного типа (с рёбрами) шторы, стены, окна заметно темнеют? При установке тёплых полов этой проблемы просто не существует.

В наше время для этого вида отопления доступен большой выбор специальных напольных покрытий — линолеум, ламинат, плитка ПВХ.

Возможные ошибки

Каковы главные ошибки при монтаже системы водяного теплого пола? По большому счёту, ошибиться может только тот, кто не имея опыта решается монтировать такую систему отопления самостоятельно, своими руками.

Компания «ЭталонСтрой» 10 лет занимается профессиональной установкой всех современных систем отопления, в том числе и водяных тёплых полов. В нашем портфолио десятки отзывов от довольных клиентов.  Мы работаем с проверенными поставщиками и используем только качественный материал. Мы даем гарантии на нашу работу. Закажите монтаж системы отопления под ключ у нас, и мы сделаем все по высшему разряду. Вы будете жить в тёплом и комфортном доме.

Навигация по странице

• Преимущества теплого поладля отопления частного дома
• Водяной тёплый пол — особенности, преимущества, срок службы
• Экономия на топливе и не только
• Срок службы
• Комфорт
• Эстетические достоинства
• Возможные ошибки
• Отзывы о компании «ЭталонСтрой»
  • Видео отзывы
  • Рукописные отзывы
• Получите консультацию специалиста по теплым полам — бесплатно

Окупает себя за 3 года

Общая разница между ценой обычной системы отопления и тёплым полом окупает себя максимум за 3 года.

Отзывы о компании «ЭталонСтрой»

За 10 лет мы построили более 500 домов и собрали десятки отзывов. Посмотрите за что клиенты ценят нашу команду.

Видео отзывы

Проиграть видео

Отзыв семьи Зубович о строительстве дома из бруса.

Проиграть видео

Отзыв Лилии о строительстве дома из бруса.

Проиграть видео

Отзыв о строительстве дома в ипотеку.

Рукописные отзывы

Предыдущая

Следующая

смотреть больше отзывов

Получите консультацию специалиста по теплым полам — бесплатно

• Подробно расскажет о преимуществах теплых полов;
• Рассчитает стоимость теплых полов;
• Расскажет, как устанавливаются теплые полы.

Алексей, главный инженер-теплотехник.

Поделитесь страницей

Поделиться в vk

Поделиться

Поделиться в telegram

Telegram

Поделиться в odnoklassniki

Класснуть

Поделиться в twitter

Твитнуть

Как работает теплый пол?

Как работает теплый пол?

Хемма Дом / архитектурный стэк. Изображение © Bram Delmee Photography

• Автор: Эдуардо Соуза
• Опубликовано 1 июля 2021 г. Слово, от латинского hypocaustum , в дословном переводе означает доступ снизу. Гипокауст — система фальшпола на керамических сваях, где на одном конце топка, в которой непрерывно горят дрова, обеспечивает теплом подземное пространство, которое поднимается вверх по стенам, сложенным из дырчатого кирпича. Гипокаусты обогревали через пол некоторые из самых роскошных зданий Римской империи (включая некоторые резиденции) и, прежде всего, знаменитые общественные бани.

  С аналогичной функцией, но на Востоке существовал ондол . Считается, что он был разработан во времена Троецарствия Кореи (57 г. до н.э. – 668 г. н.э.), но исследователи отмечают, что раствор использовался задолго до этого. Система также манипулировала потоком дыма от agungi (рудиментарных дровяных печей), а не пыталась использовать огонь в качестве прямого источника тепла, как в большинстве систем отопления. Это даже привлекло внимание Фрэнка Ллойда Райта, как указано в этой статье, который адаптировал систему для обогрева домов в Соединенных Штатах и ​​в своем важном отеле Imperial в Токио. Как в настоящее время работают системы лучистого теплого пола?

  Кэрол Раддато из ФРАНКФУРТА, Германия, CC BY-SA 2.0, через Wikimedia Commons

  Лучистое отопление пола работает за счет теплопроводности, излучения и конвекции. Существует два основных способа сборки системы: через электрические сопротивления или тонкие шланги с протекающей по ним жидкостью. Системы встраиваются в пол во время строительства или ремонта, оставаясь скрытыми и часто недоступными, поскольку они забетонированы в конструкции. С помощью горячей воды или электрического сопротивления материал пола контактно нагревается, излучая воздух во внутреннюю среду. Там закон термодинамики показывает, что теплый, более легкий воздух течет вверх, а холодный – вниз. Таким образом, окружающая среда полностью нагревается, избегая потери тепла и образования «тепловых островов» или холодных пространств в окружающей среде, как это часто бывает с традиционными радиаторами. Кроме того, многие традиционные обогреватели пересушивают воздух в помещении, вызывая аллергию и проблемы с дыханием у жильцов.

  Различная схема циркуляции тепла между настенными радиаторами и теплым полом. Пользователь Милагли. Изображение с Shutterstock

  В случае электрического подогрева пола система значительно упрощается. Он нуждается в электроснабжении, термостате (который будет регулировать желаемую температуру) и электрическом сопротивлении, окруженном изолирующими слоями, подобными садовым шлангам. Они укладываются на термоодеяло, а затем укладываются на пол. Основным недостатком этого решения является высокое энергопотребление.

  Пользователь Алекс Мит. Изображение с Shutterstock

  Теплый пол Hydronic, с другой стороны, работает через змеевики, встроенные в пол, по которым будет проходить нагретая вода. Хранящаяся там вода остается в замкнутой системе, то есть непрерывно циркулирует, попеременно нагреваясь и отдавая эту энергию в окружающую среду. Его можно нагреть несколькими способами, такими как газовые котлы, дизельное топливо, солнечное отопление или даже электрическое сопротивление. В прошлом наиболее распространенными были стальные и медные трубы. Сегодня в большинстве систем используются гибкие и прочные материалы, такие как полиэтилен и PEX (сшитый полиэтилен). Помимо того, что этот вариант считается более дешевым, он также более безопасен для окружающей среды, поскольку обычно не использует столько электроэнергии.

  Пользователь studiovin. Изображение предоставлено Shutterstock пользователя Muellek Josef. Изображение с Shutterstock

  Несмотря на то, что система считается относительно дорогой, бывают случаи обогрева в общественных местах и ​​даже в городах, например, на тротуарах, дорогах, взлетно-посадочных полосах или даже под травой футбольных полей. В экстремальных погодных условиях некоторое количество антифриза смешивается с водой, чтобы система работала эффективно при любой температуре.

  Пользователь Костазурра. Изображение взято с Shutterstock

  Часто на низкоэффективные системы отопления приходится значительная часть расходов на содержание домов в холодных регионах. История показывает, что человечество всегда искало решения для обогрева своих зданий, и со временем разрабатывались все более изобретательные решения, обеспечивающие тепловой комфорт и энергоэффективность. Конечно, здание с хорошей изоляцией, без тепловых мостов или инфильтрации воздуха поможет достичь более удовлетворительного результата. Системы лучистого пола особенно полезны в холодных местах. Но они представляют собой интересный вариант в помещениях, где требуется среда со стабильным и хорошо распределенным внутренним комфортом, особенно в случае общественных и коллективных зданий, таких как школы или офисы.

  Ссылка: Соуза, Эдуардо. «Как работает лучистый теплый пол?» [Como funciona o aquecimento por piso radiante?] 1 июля 2021 г. ArchDaily. Доступ .

  Использование энергии в домах

  • Основы
  • Потребление электроэнергии в домах
  • +Меню

  Более половины энергии, потребляемой в домах, приходится на отопление и кондиционирование воздуха

  Домохозяйствам США требуется энергия для питания многочисленных домашних устройств и оборудования, но в среднем более половины (51% в 2015 г.) годового энергопотребления домохозяйства приходится всего на два вида конечного использования энергии: отопление помещений и кондиционирование воздуха. ¹ Эти в основном сезонные и энергоемкие виды использования значительно различаются в зависимости от географического положения, размера и структуры дома, а также используемого оборудования и топлива.

  Водяное отопление, освещение и охлаждение являются почти универсальными и круглогодичными видами использования энергии в домашних условиях. В 2015 году на эти три вида конечного использования приходилось 27% общего годового потребления энергии в домашних условиях. ¹ Оставшаяся доля — 21% — домашнего энергопотребления приходилась на такие устройства, как телевизоры, кухонные приборы, стиральные машины и сушилки для белья, а также на растущий список бытовой электроники, включая компьютеры, планшеты, смартфоны, игровые приставки. , и устройства для потоковой передачи в Интернет.

  Нажмите, чтобы увеличить

  Многие факторы влияют на количество энергии, потребляемой домохозяйством

  • Географическое положение и климат
  • Тип дома и его физические характеристики
  • Количество, тип и эффективность потребляющих энергию устройств в доме и время их использования
  • Количество членов домохозяйства

  Из-за более высокой потребности в отоплении домохозяйства в Северо-Восточном и Среднем Западе США потребляют в среднем больше энергии, чем домохозяйства в Южном и Западном регионах. Большие дома и более крупные домохозяйства, как правило, потребляют больше энергии в целом, чем дома меньшего размера и небольшие домохозяйства.

  На отопление помещений и кондиционирование воздуха приходится гораздо меньшая доля бытового энергопотребления в квартирах, чем в отдельных домах на одну семью. Квартиры, как правило, меньше, чем дома на одну семью, и они часто частично изолированы от погодных условий соседними квартирами. В 2015 году среднестатистическое домохозяйство, проживающее в отдельно стоящем доме на одну семью, потребляло почти в три раза больше энергии, чем домохозяйство, проживающее в многоквартирном доме с пятью и более квартирами. ¹

  Электричество и природный газ являются наиболее часто используемыми источниками энергии в домах

  Электричество используется почти во всех домах, и на розничные покупки электроэнергии приходилось 43% от общего конечного потребления энергии в жилом секторе в 2021 году. Используемый природный газ в 58% домов в 2015 году, что составляет 42% от конечного потребления энергии в жилом секторе в 2021 году. Нефть была следующим наиболее потребляемым источником энергии в жилом секторе в 2021 году, на нее приходилось 8% от общего конечного потребления энергии в жилом секторе. . Нефть включает печное топливо, керосин и сжиженный нефтяной газ (LPG), который в основном представляет собой пропан. На возобновляемые источники энергии — геотермальную энергию, солнечную энергию и древесное топливо — в 2021 году приходилось около 7% конечного энергопотребления в жилом секторе9.0060 2

  Типы и основные виды конечного использования энергии в жилом секторе США включают:

  • электричество — все виды конечного использования энергии
  • природный газ — отопление помещений и воды, сушка одежды, приготовление пищи
  • печное топливо – нагрев помещений и воды, сушка одежды
  • Сжиженный нефтяной газ/пропан — отопление помещений и воды, сушка белья, приготовление пищи
  • керосин — отопление помещений
  • геотермальная энергия — охлаждение помещений, нагрев помещений и воды
  • солнечная энергия — отопление помещений и воды, производство электроэнергии
  • древесина (кордовая древесина и древесные гранулы) – отопление помещений и воды, приготовление пищи

  Нажмите, чтобы увеличить

  В целом, три четверти домов в США используют два или более источников энергии, но мобильные дома во всех регионах страны и дома на юге, скорее всего, будут использовать только электричество для удовлетворения всех потребностей своего дома. потребности. Использование мазута наиболее распространено на Северо-Востоке. Использование СНГ для приготовления пищи на гриле на открытом воздухе распространено по всей стране, в то время как многие дома в сельской местности используют СНГ для удовлетворения большинства потребностей в отоплении и приготовлении пищи. Древесина используется в качестве основного топлива для отопления в основном в сельской местности, но многие дома по всей стране используют ее для дополнительного отопления. Примерно 10% домохозяйств в 2015 году использовали тепловой насос в качестве основного отопительного оборудования. Тепловые насосы также используются для охлаждения. ¹ Количество домов с небольшими солнечными фотоэлектрическими системами за последние годы значительно увеличилось.

  Потребление энергии на домохозяйство снизилось

  • Улучшение изоляции зданий и материалов
  • Повышение эффективности нагревательного и охлаждающего оборудования, водонагревателей, холодильников, освещения и бытовой техники
  • Миграция населения в регионы с более низким уровнем отопления и, следовательно, более низким общим спросом на энергию

  Нажмите, чтобы увеличить

  Снижение среднего энергопотребления домохозяйств компенсировало увеличение общего числа домов, что привело к относительно стабильному энергопотреблению в жилом секторе с середины 1990-х годов.
