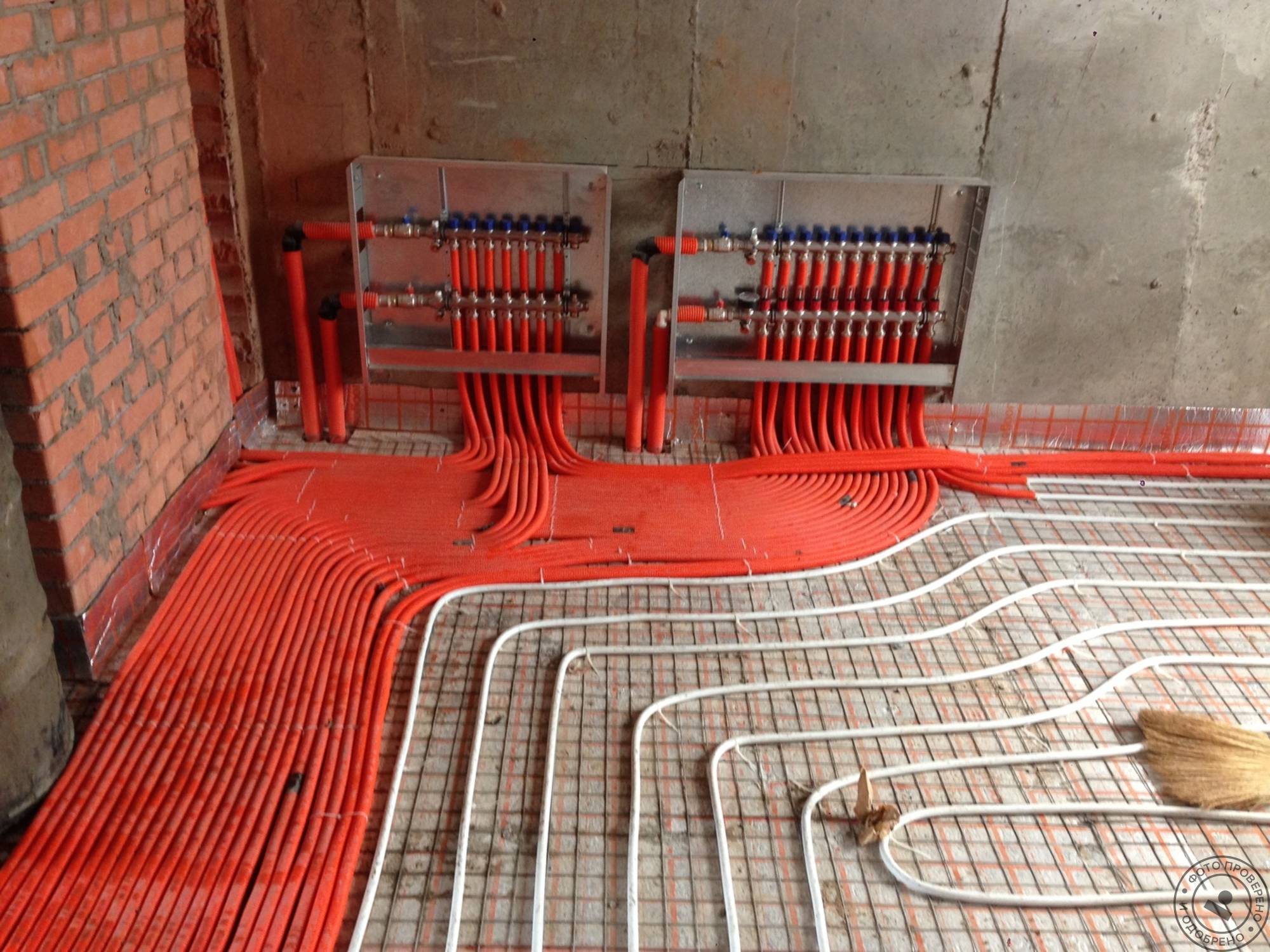

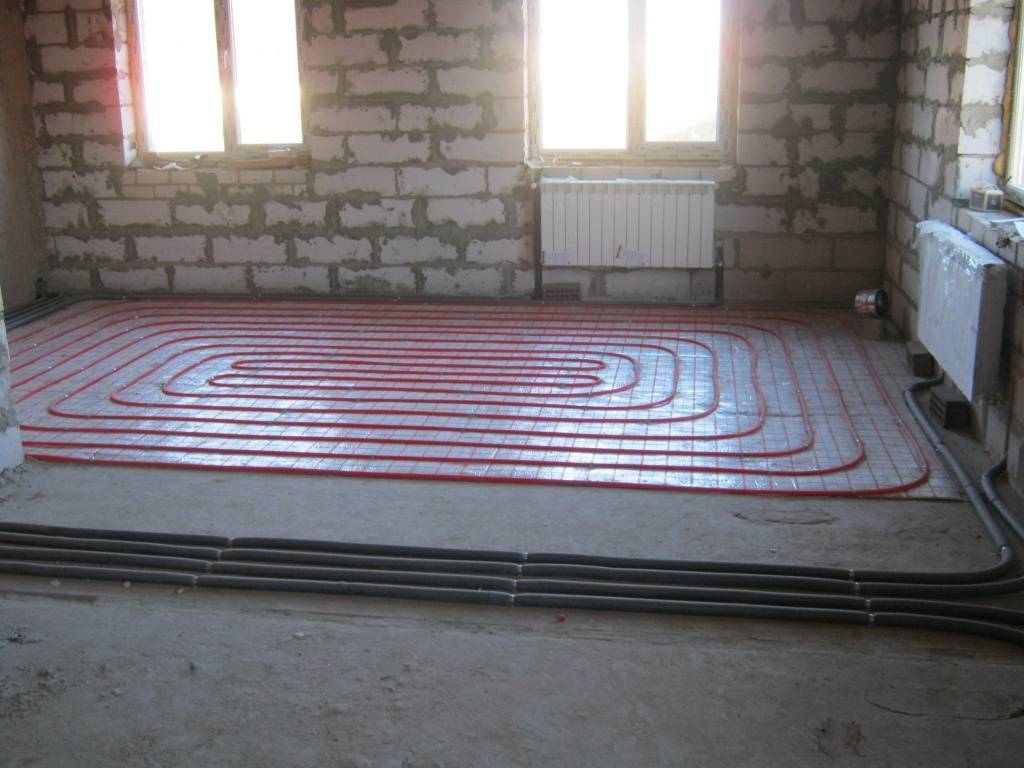

Водяное отопление и теплые полы в частном доме: Монтаж водяного теплого пола в частном доме: пошаговая инструкция

Теплый пол как единственный источник обогрева дома

Часто задают вопрос можно ли одним теплым полом обогреть дом. И, как это обычно бывает, однозначного ответа на этот вопрос нет. Почему? Да потому, что ставить вопрос таким образом нельзя. Или, точнее, на вопрос, поставленный таким образом невозможно дать корректный ответ. Без сведений о том: в каком регионе вы хотите иметь такой источник отопления, как у вас утеплен дом, какова площадь остекления, каковы размеры помещений, наконец, какой смысл вы вкладываете в понятие «теплый пол», что вы хотите получить от этого источника тепла. Ведь теплый пол чаще всего, это не способ отопить дом, а источник повышенного комфорта в доме. Не зря специалисты разделяют режимы работы теплого пола на «режим комфорт» и «режим обогрев». Если теплый пол у нас единственный источник тепла в доме, то о режиме комфорт можно забыть. Когда больше нечем компенсировать теплопотери, уже не до комфорта было бы тепло, а остальные потребности отступают на второй план. В режиме обогрев теплый пол может стать горячим полом, и это через некоторое время начинает сильно тяготить пользователя, особенно неприятно иметь перегретый теплый пол в спальных помещениях. Так можно или нельзя использовать теплый пол как единственный источник тепла в доме. Правильный ответ будет такой – можно, но не всегда и не во всех помещения. Где можно? Рассмотрим примеры для домов в средней полосе с холодной пятидневкой 25-28°С ниже нуля. Обычный дом, теряющий не более 30 Вт с квадрата наружной поверхности стен и 130 Вт с квадрата остекления. В сумме не более 50 Вт с квадратного метра ограждающих конструкций. Можно – в помещениях большой площади, не спальных (гостиная, кухня) с покрытием пола из керамики, полимера (линолеум), ламината, коврового покрытия. Большая площадь это 20-30-40 кв.м. в таких помещениях не сложно получить 1,5-3 кВт тепла снимая по 80-100Вт с квадратного метра. При этом поверхность теплого пола будет оставаться в допустимых пределах ( не более 28 градусов), а температура воздуха будет поддерживаться на уровне 22-24 градуса. В помещениях небольшой площади с небольшими площадями наружных стен – тамбур, кладовка, санузел. В первых двух нам не нужна высокая температура, в последнем мы можем поддерживать температуру поверхности пола в более высоких пределах – 31°С Нельзя в помещениях спальных малой площади где нет возможности набрать достаточное количество тепла из-за малой площади или полового покрытия из материалов, плохо пропускающих тепло: доска, паркет, любые деревянные основания под основное покрытие. Особенно трудно будет поддерживать комфортную температуру в помещениях с большими наружными поверхностями (угловые комнаты, комнаты с большой площадью остекления). Сложность состоит в том, что площадь с которой мы можем снимать тепло не велика, а поднимать температуру поверхности пола сверх нормы мы не можем. Нежелательно – в помещениях с панорамными окнами. Если не остановить движение воздуха, интенсивно остывающего на большой поверхности окна установкой радиатора или польного конвектора, вы получите ветер на поверхности пола. В этом случае вам придется располагать кресла, диваны, обеденные столы как можно дальше от окон, а это не всегда возможно. И если в спальнях вы еще можете пренебречь ветром на полу, то там, где вы сидите в кресле или на диване не заметить эту неприятность вам будет сложно. Вывод: набрать достаточное количество тепла для обогрева одним только теплым полом в средней полосе не сложно. Поэтому в большем числе случаев отапливаться одним только теплым полом можно. Особенно если речь идет о помещениях достаточной площади пола и малой поверхности наружных стен. При этом не надо забывать, что в случае одного источника тепла вы становитесь заложником этого источника – вы не можете его выключить, а практика показала, что большинство пользователей через непродолжительное время эксплуатации переводят теплый пол в режим комфорт (когда он греет еле-еле). Если теплый пол единственный источник тепла, в режим комфорт его перевести не удастся – он будет горячим во все время морозов. И если от чрезмерно нагретого радиатора вы сможете отодвинуться, то от горячего теплого пола вам деваться будет некуда. Кроме этого большая инерционность теплого пола затрудняет поддержание комфортной температуры в доме при изменении температуры на улице. Стоит ли ограничивать себя в возможности жить в комфортных условиях? Прежде чем отказаться от радиаторов тщательно взвесьте все «за» и «против»

Теплые полы в частном доме. Стоит ли устанавливать? Плюсы и минусы.

В данном материале разбираем плюсы и минусы теплых полов для частного дома.

---

1. Можно обойтись без видимого радиатора. Это дает вам большую площадь и больше свободы при проектировании жилого пространства.

2. Тепло от теплых полов распределяется равномерно и без сильного завихрения воздуха в помещении. В отличие от других методов отопления, теплый пол создает гораздо меньше пыли.

3. Многие люди находят этот тип тепла особенно приятным: ступни и ноги остаются теплыми, а голова остается более прохладной. Это значительно повышает комфорт проживания.

4. Теплые полы особенно хорошо работают с солнечными батареями и тепловыми насосами. Это связано с тем, что эти системы наиболее эффективно работают при низких температурах. Это позволяет реализовать экологически чистые и недорогие решения для отопления.

5. Системы напольного отопления особенно эффективны, потому что их длинные трубы делают их пригодными для хранения тепла. Они подходят для самых разных помещений и напольных покрытий, часто даже в старых зданиях.

6. Благодаря равномерному распределению тепла температура в помещении ощущается на 1-2 градуса выше, чем при других видах отопления. Это экономит расходы на отопление и защищает окружающую среду.

Недостатки теплых полов:

1. Система нагревается не слишком быстро, потому что ей приходится обогревать большие площади.

   Поэтому для полного прогрева помещения требуется больше времени. Особенно это касается водяного теплого пола. Поэтому не следует слишком сильно снижать температуру ночью или во время вашего отсутствия.

2. С другой стороны, электрическая система отопления может привести к высоким затратам на электроэнергию и поэтому должна быть хорошо рассчитана и спланирована.

3. Также стоит обратить внимание на затраты на приобретение: в новом здании полы с подогревом стоят немногим больше, чем другие решения для отопления. Однако модернизация в старом здании может быть дорогостоящей.

4. Если система отопления повреждена и протекает, в худшем случае стяжку необходимо вскрыть. Это влечет за собой большие физические и финансовые затраты.

Пол с подогревом вреден для здоровья?

Снова и снова читаешь, что пол с подогревом может нанести вред здоровью. Например, говорят, что они вредны для людей с проблемами вен. Однако часто не упоминается, что исследования, к которым относятся эти опасения, очень стары. В то время полы с подогревом должны были достигать очень высоких температур, например, для компенсации плохой теплоизоляции домов. Нередки случаи, когда температура на земле превышала 30 градусов.

Сегодня все совершенно по-другому: лучшая теплоизоляция и более эффективное напольное отопление гарантируют, что для обогрева достаточно более низких температур. Это означает, что больше нет никаких негативных последствий для вен, которых следует опасаться.

Вспотевших ног тоже не стоит бояться: температура не настолько высока, чтобы ноги начали потеть. И здесь тоже проявляется преимущество ходьбы босиком: ноги, которые не втиснуты в носки и обувь весь день, как правило, потеют гораздо меньше.

Кроме того, теплые полы имеют явные преимущества для здоровья по сравнению с радиаторами: они обеспечивают лучший микроклимат в помещении. Теплый пол прогревает всю поверхность помещения, поэтому различных температурных зон гораздо меньше.

Кроме того, радиаторы часто являются «сборщиками» пыли: пыль может легко скапливаться на радиаторе, внутри и за ним, ее трудно удалить, и она легко распространяется по комнате. Этот эффект не распространяется на полы с подогревом.

Вот почему теплые полы являются очень хорошим решением, особенно для людей с проблемами легких или аллергиков.

Водяной теплый пол | Системы водяного теплого пола

Современное комфортное отопление с низкими эксплуатационными расходами

Подробнее

Наши бренды

Водяные системы напольного отопления обеспечивают мягкое, теплое и стабильное тепло. Это достигается за счет сложной конструкции, в которой теплая вода циркулирует по замкнутому контуру сложных трубопроводов под поверхностью пола. Установка может питаться от различных источников тепла, таких как газовые котлы и тепловые насосы, в дополнение к солнечной энергии. Высококачественный термостат является мозгом водяной системы и обеспечивает возможность обогрева отдельных помещений и типов полов независимо друг от друга. Наши системы адаптированы к вашим потребностям и просты в использовании после установки.

ХАРАКТЕРИСТИКИ

Теплый пол с водяным охлаждением — это энергоэффективное и надежное решение для отопления, которое обеспечивает комфортное тепло в вашем доме в зимние месяцы.

Водяной подогрев пола — отличный вариант для больших открытых развлекательных помещений. Эта система является привлекательной и часто запрашиваемой модернизацией для широкого спектра применений, особенно в сочетании с эффективным конденсационным котлом на природном газе. Он хорошо работает под несколькими поверхностями пола, включая мрамор, камень, сланец, ковер, древесину и различные виды плитки.

Систему можно зонировать, чтобы обеспечить низкие эксплуатационные расходы и гибкость пользователей. Наша техническая команда предоставит вам индивидуальный дизайн в соответствии с вашими потребностями.

ОСНОВНЫЕ ПРЕИМУЩЕСТВА

    БЕЗ ПЫЛИ

«Гидравлический теплый пол — это система лучистого отопления, которая приводит к меньшему движению воздуха по сравнению с конвекционными системами, такими как канальное отопление и кондиционирование воздуха. Это означает очень низкий уровень движения пыли — большое облегчение для аллергиков и астматиков».

   ЭНЕРГОЭФФЕКТИВНОСТЬ

«Водяной теплый пол — очень экономичный способ обогреть дом, особенно по сравнению с традиционными системами, такими как кондиционер. Водяной теплый пол обеспечивает лучистое тепло, которое особенно удобно по сравнению с конвекционным отоплением».

    ГАРАНТИЯ ЛУЧШЕГО КЛАССА

«Наши водяные системы напольного отопления имеют самую длительную гарантию на системы трубопроводов — 25 лет! Регулярное техническое обслуживание системы один раз в год гарантирует, что вы получите максимальную отдачу от вашей гидравлической установки. Большинство людей предпочитают делать это, когда погода начинает остывать».

ПОДХОДЯЩИЕ НАПОЛЬНЫЕ ПОКРЫТИЯ

Водяной подогрев пола — отличный вариант для больших открытых развлекательных помещений. Он хорошо работает под холодными напольными покрытиями, такими как мрамор, камень, сланец, полированный бетон и все разновидности плитки. Его также можно использовать под коврами и деревянными полами. Перед установкой мы рекомендуем обратиться к производителям пиломатериалов, и мы можем помочь в этом.

ГИДРАВЛИЧЕСКОЕ НАПОЛЬНОЕ ОТОПЛЕНИЕ ПРИМЕНЕНИЕ

Водяное напольное отопление идеально подходит для помещений с общей площадью более 60 м2. Гостиные и концепции открытой планировки идеально подходят для водяного подогрева пола. Водяное напольное отопление устанавливается в следующих системах: в стяжку или в плиту для различных твердых полов, таких как плитка и бетон, и диффузионные пластины для деревянных полов под обрешеткой.

Встраиваемая в стяжку система представляет собой динамическую систему, которая позволяет пользователю относительно быстро регулировать температуру, особенно в сочетании с изоляцией. Встраиваемая в плиту водяная система теплого пола представляет собой систему типа «установил и забыл». Поскольку трубопровод находится в плите, он нагревает всю плиту и создает тепловую массу, удерживающую тепло. По сути, это делает его системой хранения, которая удерживает тепло в течение длительного периода времени, поэтому, даже когда система выключена, для рассеивания тепла потребуется время.
Планируете ли вы ремонт или включаете водяной теплый пол в свой новый дом, ниже приведено руководство, которое поможет определить идеальную установку для вашего типа напольного покрытия.

Тип здания	Конструкция пола	Напольное покрытие	Теплый пол Тип
			Электрические (греющие кабели)			Hydronic (трубы отопления)
			В плите	В стяжку	Под плитку	В плите	В стяжку	Быстрый нагрев
Новая конструкция пола	Плита	Плитка	✔	✔	✔	✔	✔	✗
		Ковер	✔	✔	✔	✔	✔	✔
		Плавающая древесина	✔	✔	✔	✔	✔	✔
		Обрешетка	✗	✔	✗	✗	✔	✔
	Легкий подвесной	Плитка	✗	✔	✔	✗	✔	✗
		Ковер	✗	✔	✔	✗	✔	✔
		Плавающая древесина	✗	✔	✔	✗	✔	✔
		Обрешетка	✗	✔*	✗	✗	✔*	✔
Существующая конструкция пола	Плита	Плитка	✗	✔	✔	✗	✔	✗
		Ковер	✗	✔	✔	✗	✗	✔
		Плавающая древесина	✗	✔	✔	✗	✔	✔
		Обрешетка	✗	✔	✗	✗	✔	✔
	Легкий подвесной	Плитка	✗	✔	✔	✗	✔	✗
		Ковер	✗	✔	✔	✗	✗	✔
		Плавающая древесина	✗	✔	✔	✗	✔	✔
		Обрешетка	✗	✔*	✗	✗	✔*	✔

× = не подходит

√ = подходит

* Пространство между рейками необходимо заполнить стяжкой

Узнать больше

КОМПОНЕНТЫ СИСТЕМЫ

Труба PE-Xa с кислородным барьером EVOH

Трубы X Pipe и Blansol представляют собой трубы из сшитого полиэтилена с кислородным барьером EVOH. Это специально изготовленные трубы водяного отопления с наружным слоем, не пропускающим кислород, EVOH, клеевым слоем и внутренним слоем PE-Xa. Трубы из сшитого полиэтилена хорошо подходят для водяного отопления благодаря своей устойчивости к температуре и гибкости, что упрощает их установку. Сшивание придает полиэтилену высокую устойчивость как к давлению, так и к температуре.

• 15-летняя гарантия (самая высокая и самая продолжительная в своем классе)
• Доступно несколько фитингов, на которые распространяется гарантия

Многослойная труба для водяного отопления

Труба Multipex от Blansol представляет собой многослойную трубу для водяного отопления, предназначенную для использования в системах водяного отопления. Он состоит из сваренного встык алюминиевого сердечника с внутренним и внешним слоями из сшитого полиэтилена PE-Xa. Три слоя соединяются между собой клеевыми слоями. Эта комбинация материалов делает трубы Blansol Multiplex очень прочными, гибкими и устойчивыми к коррозии и химическим повреждениям. Они также способны выдерживать высокие температуры и давления, что делает их идеальными для использования в различных системах отопления.

• 15-летняя гарантия (самая высокая и самая продолжительная в своем классе)
• Доступно несколько фитингов, на которые распространяется гарантия

                                                                                                    9 0008

Devex Xboiler Большие газовые котлы представляют собой современные устройства европейского производства, которые предлагают владельцу дома ряд преимуществ. Усовершенствованный дизайн и компактный размер (740 x 400 x 340 мм) делают тему подходящей для самых разных мест в доме. Благодаря широкому диапазону модуляции Xboiler может нагревать при относительно низкой потребности в тепле.

Xboiler может быть подключен к баку ГВС со змеевиком через 3-ходовой клапан (предварительно установленный в котле) и управляться датчиком.

Xboiler BD 23, мощность: 3,1–23,0 кВт

Xboiler BD 38, мощность: 4,5–38,0 кВт

Расширительные фитинги Barbi для труб PEX

Компания Devex Systems поставила Расширительные фитинги Barbi , представляющие собой ряд фитинги, специально предназначенные для работы в системах отопления. Они изготовлены из высококачественных материалов, таких как латунь и полипропилен, предназначены для обеспечения надежного и герметичного соединения труб. Фитинги включают в себя отводы, тройники, соединительные элементы и переходники для удовлетворения конкретных потребностей каждой системы отопления. Арматура Barbi проста в установке и совместима с современными системами отопления. Они также очень прочны и устойчивы к коррозии, обеспечивая долгий срок службы и оптимальную производительность системы напольного отопления.

Нажимные фитинги Barbi

Компания Devex Systen поставила Нажимные фитинги Barbi , которые представляют собой простое и надежное решение для соединения PEX и многослойных труб в водяных системах отопления. Фитинги имеют уникальную конструкцию с запрессовкой, которая устраняет необходимость в специальных инструментах или опыте для создания надежных соединений. Фитинги изготовлены из высококачественной латуни и доступны в различных размерах для удовлетворения конкретных потребностей различных областей применения. Используя нажимные фитинги blansol Barbi, установщики могут сэкономить время и трудозатраты, обеспечив герметичное соединение, обеспечивающее длительный срок службы.

Пресс-фитинги Barbi

Компания Devex Systems поставила Пресс-фитинги Barbi , которые представляют собой надежное решение для соединения сшитого полиэтилена и многослойных труб в гидравлических гидравлических системах. Эти фитинги изготовлены из высококачественных материалов и предназначены для обеспечения прочного и долговечного соединения. Благодаря простой и быстрой установке пресс-фитинги Barbi экономят время и деньги на затратах на установку, обеспечивая герметичность и долговечность решения. Будь то жилое или коммерческое использование. Пресс-фитинги Barbi — отличный выбор для любого отопительного проекта.

Коллекторы FHF

Коллекторы из нержавеющей стали, используемые для управления потоком воды в водяных системах напольного отопления. Сторона подачи коллектора поставляется с расходомерами или без них. Коллектор обратной стороны оснащен встроенными клапанами предварительной настройки для легкой балансировки.

ЧТО ДАЛЬШЕ?

МЫ ПОМОЖЕМ ВАМ ВЫБРАТЬ ИДЕАЛЬНУЮ УСТАНОВКУ ДЛЯ ВАШЕГО ПРОЕКТА, СВЯЖИТЕСЬ С НАШИМИ СПЕЦИАЛИСТАМИ ПРЯМО СЕЙЧАС!

Получить бесплатное предложение

Позвоните нам

Напишите нам по электронной почте

Водяное отопление | AHRI

Краткая история водяного отопления

Теплые полы имеют долгую историю, восходящую к периодам неолита и неоледенения. Археологические раскопки в Азии и на Алеутских островах Аляски показывают, как жители выбрасывали дым от пожаров через каменные траншеи, вырытые в полу их подземных жилищ. Горячий дым нагревал камни пола, которые затем распространялись в жилые помещения.

Древние римляне использовали систему подогрева полов, называемую гипокауст, которая отапливала дома горячим воздухом. Гипокаусты использовались для обогрева горячих бань, домов и других построек, как общественных, так и частных. Пол был приподнят над землей с помощью столбов со слоем плитки и бетона сверху. Внутри стен оставлялись пространства для того, чтобы горячий воздух и газы из топки проходили через нижний этаж и другие закрытые помещения, а также из дымоходов в кровле, нагревая тем самым внутреннюю часть помещения.

Начиная с 1000 г. до н.э., корейские дома традиционно использовали ондол для обогрева пола по принципу гипокауста, используя дым от дров, обычно используемых для приготовления пищи. Отопление ондоль было обычным явлением в корейских домах до 1960-х годов.

В 12 веке инженеры в Сирии разработали усовершенствованную систему центрального отопления, которая включала подпольные трубы, соединенные с топкой. Это было очень популярно в банях средневековых исламских регионов.

В начале 19 века началась европейская эволюция современных водонагревателей/бойлеров и систем водяных трубопроводов, включающая исследования теплопроводности и удельной теплоемкости материалов.

В 1905 году Фрэнк Ллойд Райт совершил свою первую поездку в Японию, где познакомился с полами с подогревом. Позже он включил в свои проекты различные ранние формы лучистого отопления.

Сегодня миллионы американских домов и зданий оснащены плинтусами и/или радиаторами для отопления помещений.


Преимущества и области применения водяного отопления

Независимо от того, покупаете ли вы новый дом или реконструируете существующий дом, использование водяного отопления обеспечивает максимальный комфорт, эффективность и чистоту.

Водяное отопление имеет несколько преимуществ:

• Экономия энергии.  Поскольку гидравлические системы герметичны, тепло практически не теряется при его распределении по всему дому.
• Универсальность дизайна.  Существуют десятки методов водяного отопления с использованием полов, стен и потолков в качестве излучающей поверхности. Тонкие плинтусные обогреватели и гладкие настенные панели представлены в различных цветах и ​​стилях. Или можно выбрать пол с подогревом без видимых труб, нагревателей или воздуховодов.
• Здоровое, чистое отопление.  Водяное отопление мягкое и без сквозняков, поэтому по дому не распространяются пыль, запахи, споры или микробы.
• Тихая работа.  Водяное отопление тихое, потому что нет шума от движения воздуха.
• Простое управление зоной.  Еще одним преимуществом является возможность установки термостата в каждой комнате. Индивидуальные зональные регуляторы или циркуляционные насосы и термостаты автоматически нагревают жилые помещения в дневное время или охлаждают их ночью, обеспечивая максимальный комфорт и экономию энергии.
• Низкие эксплуатационные расходы.  В гидравлической системе мало движущихся частей, поэтому обслуживание сводится к минимуму.
• «Расширяемый» обогрев.  Водяная система может быть расширена за счет надежного и эффективного отопления помещений и горячего водоснабжения, обогрева бассейнов и спа-салонов, таяния льда и снега на подъездных дорожках и тротуарах и даже подогрева полотенцесушителей. Кондиционер можно добавить в отдельную систему для круглогодичного комфорта. Гидравлическая система может быть источником тепла для системы с принудительной подачей воздуха.
• Простая интеграция.  Домовладельцы могут переоборудовать или дополнить свои существующие системы горячего воздуха или тепловых насосов гидравлическими системами.
• Работает со всеми видами топлива для отопления.  Независимо от того, какое топливо используется для обогрева вашего дома — природный газ, пропановый мазут, электричество или даже солнечная энергия — водяное отопление обеспечивает эффективный и удобный комфорт.

Водяное отопление

Водяная система отопления предлагает множество применений для отопления всего дома и может удовлетворить многие потребности в отоплении. Применение водяного отопления как внутри, так и снаружи дома включает:

• Лучистое отопление  — В этом быстро растущем использовании водяного отопления горячая вода циркулирует по чрезвычайно прочным трубам, установленным в полу, стенах или потолках или под ними. Этот способ обогрева обогревает людей и мебель, а не воздушное пространство в помещении. Кроме того, излучающие панели можно использовать в сочетании с другими формами распределения тепла, включая плинтусные конвекторы и принудительную вентиляцию.
• Плинтус и радиаторное отопление  — Миллионы американских домов используют плинтусы или радиаторы для обогрева. Центральный бойлер циркулирует горячую воду к плинтусным отопительным приборам по всему дому, обеспечивая мягкое, комфортное тепло.
• Мгновенная и обильная горячая вода  — Использование водонагревателя косвенного нагрева в сочетании с существующим бойлером обеспечивает горячую воду для купания, приготовления пищи, стирки и мытья посуды.
• Снег и таяние льда  — прочная труба, встроенная в тротуары и проезды, распределяет теплую воду, которая растапливает лед и снег. Эти системы таяния снега исключают вспашку, изнурительную работу лопатой и разливы льда, а также предотвращают потенциальное повреждение бетона, вызванное снегоуборочным оборудованием и коррозионными методами борьбы с обледенением.
• Обогрев спа и плавательных бассейнов  — Крытый или открытый бассейны и спа-бассейны могут нагреваться с помощью одного и того же котла с использованием теплообменника. Добавление этой функции позволяет точно контролировать температуру и может продлить сезон плавания и джакузи на месяцы.
• Полотенцесушитель и настенные панели  — В этом случае декоративные и эффективные панельные радиаторы монтируются заподлицо со стеной и подключаются к котлу. Это позволяет теплой воде котла бесшумно циркулировать по панелям, нагревая окружающее пространство, а также обеспечивая теплом полотенца, рукавицы и мокрую верхнюю одежду для быстрой сушки.
• Термостаты для нескольких помещений  — Многочисленные зоны нагрева направляют необходимое количество тепла туда, где это необходимо, для максимального комфорта и использования энергии.
• Гидравлика и кондиционирование воздуха  — В доме с водяным отоплением можно быстро и легко установить отдельную систему кондиционирования воздуха, чтобы обеспечить комфортное отопление и охлаждение. Варианты включают полное решение для охлаждения всего дома через мини-каналы или систему без воздуховодов для локального точечного охлаждения.

Советы потребителям по выбору и установке водяного отопления

Потребителям, желающим установить систему водяного отопления, необходимо выбрать подходящий котел, учесть затраты, выбрать метод отопления и выбрать монтажника.

Выбор котла — Эффективность

Первым шагом является просмотр имеющихся котлов. Котлы, работающие на газе, оцениваются в соответствии с процентом годовой эффективности использования топлива (AFUE), который является мерой того, насколько эффективно котел преобразует энергию своего топлива в тепло в течение типичного года. Эти минимальные требования к рейтингу варьируются в зависимости от типа используемого топлива и теплоносителя. Минимальный рейтинг AFUE для газового водогрейного котла составляет 82%; минимальный рейтинг AFUE для газового парового котла составляет 80%; минимальный показатель AFUE для водогрейного котла, работающего на жидком топливе, составляет 84%; а минимальный рейтинг AFUE для парового котла, работающего на жидком топливе, составляет 82%.

Высокоэффективные конденсационные котлы, которые иногда оснащены вторичным теплообменником для извлечения большего количества тепла из процесса конденсации, могут иметь рейтинг AFUE более 90%. Экономия энергии от высокоэффективного котла будет варьироваться в зависимости от других факторов, таких как общая эффективность дома, стоимость природного газа и местные погодные условия.

Для тех, кто живет в более прохладном климате, обычно имеет смысл инвестировать в высокоэффективную систему. Ищите этикетку ENERGY STAR при покупке высокоэффективных котлов.

Выбор котла — определение размеров

Правильно подобранный котел будет работать более эффективно. Выберите котел, который нагревает достаточное количество воды для обеспечения системы постоянным теплом и делает это с минимальными потерями тепла и энергии. Высококвалифицированный подрядчик по ОВКВ определит размеры, соответствующие мощности котла в БТЕ и общим потерям тепла в доме.

Котел слишком маленького размера не обеспечит достаточного тепла для дома. Он также будет работать дольше и тратить энергию. Слишком большая система будет стоить дороже и иметь более короткий срок службы из-за чрезмерного циклирования.

Спецификации размеров обычно доступны на веб-сайтах производителей гидравлического оборудования.

Выбор котла — ознакомьтесь с гарантиями

Убедитесь, что выбрали надежный котел и сравните гарантии каждого агрегата и системы, которые вы рассматриваете.

Вопросы стоимости

Первоначальная стоимость водяного отопления обычно выше, чем у традиционной системы отопления. Однако экономия за счет снижения энергопотребления сделает лучистое тепло менее дорогим в долгосрочной перспективе.

При наличии множества котлов, водяных теплогенераторов, источников тепла и вариантов управления стоимость установки будет варьироваться. Поскольку все дома и здания разные, нельзя подходить ко всем под одну гребенку, когда дело доходит до установки водяной системы отопления.

Затраты на новое строительство будут отличаться от затрат на добавление или масштабную реконструкцию. Наиболее экономичное время для включения лучистого отопления – это время, когда дом строится.

После рассмотрения строительных чертежей и обсуждений подрядчик определяет объем работ, сроки и смету расходов на установку.

Выбор метода обогрева

Полы с подогревом обычно устанавливаются сухим или мокрым способом. При мокром монтаже излучающая трубка укладывается в бетон. Этот метод эффективен, так как бетон защищает трубы и действует как радиатор для равномерного обогрева помещения. Сухой метод состоит из готовых панелей с дорожками для пластиковых труб, которые затем покрываются напольным покрытием.

Плинтусы и радиаторы легче устанавливать, поскольку требуется меньше труб и трубопроводов. Эти излучатели тепла размещаются внутри стен или через балки перекрытий для соединения со своими блоками. Обязательно избегайте мест размещения мебели при установке этих блоков.

Выбор установщика

Одним из наиболее сложных решений является поиск и выбор квалифицированного установщика водяного отопления. Выберите опытного, хорошо обученного установщика. AHRI рекомендует использовать сертифицированного специалиста NATE.

После выбора котла и способа отопления установщик поможет со следующими элементами:

• Проведение энергоаудита дома для определения потерь тепла
• Выберите оборудование системы управления
• Предоставление чертежей расположения трубок для систем лучистого панельного отопления
• Проектирование маршрутов трубопроводов, схем и систем управления
• Проведение инспекций на месте для подтверждения конструкции
• Установка системы с поддержкой производителя

Как указывалось выше, установщик должен учитывать анализ теплопотерь дома или здания по комнатам, а также пошаговый процесс определения размеров в любом проекте. Большинство компаний проведут эту работу с помощью компьютерных программ, а затем поделятся результатами с домовладельцем.

Проведя небольшое исследование, задав вопросы и выбрав надежного установщика, вы получите уровень теплового комфорта, о котором, возможно, даже не подозревали.

Потребителям следует посетить раздел ресурсов Института гидроники на веб-сайте AHRI для получения дополнительной информации о поставщиках и производителях водяного отопления.

Ответы на вопросы потребителей о водяном отоплении

В. Что такое водяное отопление?
A.  В системах водяного отопления используется бойлер для нагрева воды, которая используется в качестве теплоносителя. Затем нагретая вода циркулирует по распределителям тепла, расположенным по всему дому. Эти распределители тепла могут быть радиаторами, плинтусом с ребристыми трубами, излучающими трубами, полотенцесушителями и обогревателями. Котел также можно использовать для косвенного нагрева воды для бытовых нужд, бассейнов и гидромассажных ванн, а также для таяния льда и снега на тротуарах и подъездных путях.

В. Подходит ли водяное отопление для любого жилого дома?
A.  Да, водяное отопление подходит для любого жилого дома или здания. В больших домах можно последовательно использовать два меньших котла, при этом второй котел будет работать только тогда, когда это необходимо.

В. Как работает лучистое отопление?
A.  В лучистом отоплении теплая вода циркулирует по трубам, установленным в полу или под ним, а также в стенах и потолках. Эта форма водяного отопления обогревает людей и предметы, а не воздух. Тепло проходит через комнату плавно и полностью без бризов, горячих или холодных точек.

В. Могу ли я добавить водяное отопление во время реконструкции или только во время нового строительства?
A.  Самое экономичное время для установки водяного отопления, особенно лучистого, — это время, когда дом строится. Тем не менее, водяное отопление также может быть установлено во время проекта реконструкции или модернизации. Сегодня многие строители устанавливают излучающие трубы на полах, тротуарах и подъездных дорожках домов, которые они строят, даже если покупатель дома не просит подключить лучистое отопление. Это делает простым и экономичным переход на систему лучистого отопления, когда домовладелец того пожелает. При реконструкции дома водяные плинтусы и радиаторы легче устанавливать, поскольку для них требуется меньше труб под полом. Их часто размещают вдоль стен комнаты в местах, которые делают их менее заметными.

В. Как я могу использовать водяное отопление для подогрева кафельных полов в ванной и на кухне зимой?
A. Лучистое отопление обогревает полы в ванной, на кухне и во всем доме. Эта форма водяного отопления направляет теплую воду по чрезвычайно прочным трубам, которые устанавливаются в полу или под ним, а также в стенах и потолках.

В. Можно ли использовать водяное отопление вне дома?
А.  Да. Водяное отопление можно использовать для обогрева плавательных бассейнов и джакузи с помощью бойлера или нагревателя для бассейна и теплообменника. Кроме того, прочные трубы также могут быть установлены на тротуарах и подъездных путях для таяния снега и льда.

В. Могу ли я установить кондиционер (A/C) в доме с водяным отоплением?
A.  Кондиционер можно легко добавить в отдельную систему для круглогодичного комфорта. Существует несколько систем переменного тока, которые хорошо работают с водяным отоплением:

Высокоскоростная мини-система воздуховодов: Эта система подает воздух к небольшим (внутренним диаметром 2 дюйма) круглым выпускным отверстиям в каждой комнате дома через гибкие трубки, которые переплетаются между ними. пространства в стенах, потолках или полах Установка проста, экономична и почти незаметна

Центральный кондиционер сплит-системы:  В этой системе конденсаторный блок устанавливается снаружи дома, а соответствующий внутренний блок обработки воздуха или печь со змеевиком находится внутри дома. Воздуховоды разносят охлажденный воздух по всему дому.

Отдельная стандартная система кондиционирования воздуха:  Многие домовладельцы предпочитают устанавливать отдельную систему кондиционирования воздуха вместе со своей системой водяного отопления. В типичной установке кондиционер на крыше подает холодный воздух в дом через небольшие гибкие трубки (аналогичные высокоскоростной системе кондиционирования воздуха) и распределяется через небольшие вентиляционные отверстия в потолках каждой комнаты дома. Можно также использовать мини-сплит-систему кондиционирования.

В. Как работают высокоэффективные конденсационные котлы?
A. Конденсационные котлы достигают высокой эффективности за счет улавливания и использования тепла процесса сгорания, которое в противном случае было бы потрачено впустую. Теплообменник котла использует выхлопные газы процесса сгорания для предварительного нагрева воды, поступающей в котел. Кроме того, водяной пар, образующийся в процессе сгорания, снова конденсируется в воду, а также высвобождает тепло, которое затем используется повторно. Вместе эти два процесса обеспечивают высокую эффективность конденсационных котлов. Не менее важным, чем эффективность конденсационного котла, является эффективность и правильная установка всей системы отопления, компонентом которой является котел. Для достижения максимальной эффективности требуется комплексный подход к системе отопления.

В. Можно ли использовать водяное отопление, если в моем доме есть система отопления другого типа?
А.  Да. Существуют решения для водяного отопления для преобразования или дополнения существующих систем теплого воздуха или тепловых насосов.



Водяное отопление

Обзор

Водяные системы отопления, также называемые лучистым отоплением, обеспечивают циркуляцию нагретой воды по всему помещению для обеспечения комфортного обогрева всего дома. В системе этого типа бойлер нагревает воду и подает ее по трубам или трубопроводам к распределителям тепла, таким как радиаторы, плинтус с ребристыми трубами, излучающие трубы, полотенцесушители и обогреватели. Кроме того, котел можно использовать для косвенного нагрева воды для бытовых нужд и гидромассажных ванн, а также для растапливания льда и снега на тротуарах и подъездных путях.

Последние достижения в области технологий охлаждения также позволяют успешно работать с системой кондиционирования воздуха с водяным отоплением. Водяное отопление отличается высокой энергоэффективностью, поскольку осуществляется через полностью герметичные системы с минимальными потерями тепла.

Горячая вода из котла или водонагревателя является средой для передачи тепла в водяной системе. Радиаторы и плинтусы из ребристых труб являются наиболее распространенным источником теплопередачи, но все большую популярность набирают излучающие контуры.

Водяное отопление — как это работает

Современное водяное отопление — это энергоэффективная система отопления дома, которая позволяет подавать тепло именно тогда и туда, где оно необходимо.

Гидравлическое отопление идеально подходит для любого жилого дома или здания. Система стала популярной среди домовладельцев, которые ищут тихое, чистое, эффективное и удобное пространство.

Чтобы понять водяное отопление, важно сначала рассмотреть, как работает лучистое отопление с использованием этих процессов теплопередачи:

1. Теплопроводность — это передача тепла через среду без ощутимого движения самой среды. Положите руку на капот автомобиля после того, как он некоторое время находился на солнце. Ваша рука нагревается от прямого контакта с горячим металлом. Плотность играет важную роль в проводимости объекта.
2. Излучение — это излучение или распространение энергии в виде невидимых лучей, волн или частиц, которые поглощаются человеком или объектом. В ясный день посреди зимы выйдите из тени здания на яркий солнечный свет. Хорошо себя чувствует, не так ли? Вас согревает солнечное излучение. Излучение является очень эффективным средством передачи тепла, поскольку оно не может быть нарушено ветром или перемещено.

Водяные системы отопления эффективны, потому что бойлер использует теплопроводность для эффективного и быстрого нагрева воды. Горячая жидкость циркулирует по трубопроводам в доме посредством теплопроводности и нагревает бетон, плитку и другие типы напольных покрытий. Тепло от жидкости излучает тепло в комнату при комфортной и постоянной температуре. Таким образом, радиатор является хорошим примером проводимости.

Элементы водяных систем отопления

Важно изучить различные типы водяных систем, чтобы выбрать идеальный блок для применения. Гидравлические конструкции могут быть адаптированы для удовлетворения большинства жилых потребностей, будь то новый дом или реконструкция. Гибкость этого типа современной системы отопления дома, а также высокий уровень энергоэффективности сделали водяное отопление все более популярным выбором как для подрядчиков, так и для домовладельцев.

Для водяного отопления дома необходимы следующие основные элементы:

• Котел — Устройство, используемое для нагрева жидкости.
• Жидкость  — Обычно используется вода, хотя в некоторых также используется смесь воды и антифриза.
• Трубка  — PEX или другой тип небольших гибких пластиковых трубок обычно используется для циркуляции воды.
• Коллектор/Термостат  — Коллектор направляет поток воды и температуру в помещении и подключается к термостату.
• Излучатель тепла  — Радиатор, плинтус из ребристых труб, излучающая трубка, полотенцесушитель, обогреватель или другой элемент распределения тепла.
• Насос — Используется для поддержания движения нагретой жидкости по трубке, чтобы обеспечить постоянное тепло.

Варианты водяного отопления

Существует множество вариантов водяного отопления для нагрева воды. К ним относятся водонагреватель или бойлер на природном газе или пропане, электрический котел, дровяной котел, тепловой насос, солнечный водонагреватель или геотермальный тепловой насос.

Конденсационные котлы достигают очень высокой эффективности за счет улавливания и использования тепла процесса сгорания, которое в противном случае было бы потрачено впустую. Теплообменник котла использует выхлопные газы процесса сгорания для предварительного нагрева воды, поступающей в котел. Кроме того, водяной пар, образующийся в процессе горения, конденсируется обратно в воду и высвобождает тепло, которое затем повторно используется. Вместе эти два процесса обеспечивают высокую эффективность конденсационных котлов.

В сочетании с бойлером можно использовать несколько опций для повышения производительности и эффективности. К ним относятся безрезервуарный водяной водонагреватель, комбинированный котел для горячей воды и отопления, солнечный водонагреватель и геотермальный тепловой насос.

• Проточные водонагреватели предназначены для подачи по запросу энергоэффективной горячей воды для бытовых нужд, таких как душ, смесители и мытье посуды.
• Комбинированный котел для систем горячего водоснабжения и отопления, часто называемый комбинированным котлом, становится все более популярным для установки в домах и коммерческих зданиях. Эти агрегаты являются относительно новыми для промышленности и могут быть разработаны для использования с резервуарами для воды и безрезервуарного нагрева воды. Установка представляет собой высокоэффективный водонагреватель и котел центрального отопления, объединенные в одном компактном устройстве. Таким образом, не требуется отдельный бак для горячей воды, что позволяет сэкономить место в доме.
• Солнечный водонагреватель сам по себе не обеспечит достаточного количества нагретой воды, но может повысить энергоэффективность системы и работать в паре с бойлером.
• Геотермальные тепловые насосы используют естественное тепло земли на несколько футов ниже уровня почвы для предварительного нагрева воды. Этот метод может уменьшить количество природного газа, электричества или масла, которое использует котел для экономии энергии.

Водяные нагревательные излучатели/применения

К излучателям тепла относятся излучающие контуры под полом (иногда также в стенах и потолках), плинтусные нагреватели и радиаторы.

Наиболее распространенную систему часто называют «отопление плинтуса горячей водой», потому что в большинстве систем водяного отопления, установленных в Соединенных Штатах, для обогрева жилых помещений дома используется горячая вода, проходящая через нагревательные элементы плинтуса.

Другие гидравлические системы используют чугунные радиаторы или трубы в полах, потолках или стенах для циркуляции нагретой воды и отвода тепла в жилое помещение.

Излучающий пол является популярным вариантом для строительства нового дома, поскольку его можно легко добавить в бетонный пол или систему балок во время строительства. Трубопровод для гидравлической системы может быть установлен в обычную бетонную плиту или в легкую гипсоцементную плиту. Или же его можно прикрепить к нижней части пола.

При реконструкции дома водяные плинтуса и радиаторы проще устанавливать, поскольку для них требуется меньше труб под полом. Их часто размещают вдоль стен комнаты в местах, которые делают их менее заметными.

Излучающие панели для стен и потолков могут обогревать большую площадь. Эти панели чаще всего используются с электрическим лучистым теплом, а не с водяным из-за возможности повреждения водой.

Существует также несколько наружных систем лучистого отопления, которые могут стать полезным дополнением к дому. Опции включают в себя возможность растапливания снега на тротуарах и подъездных путях в районах со значительным снегопадом или льдом. Лучистое отопление крыши может помочь защитить крышу дома от будущих утечек из-за накопления снега и льда.

Контуры лучистого обогрева могут быть размещены под стенами бассейна, чтобы обеспечить энергоэффективный способ поддержания тепла в бассейне и продления купального сезона.

Разнообразие применений и системных конфигураций позволяет удовлетворить точные потребности владельца в отоплении. Простая конструкция может представлять собой водонагреватель резервуарного типа, соединенный с петлей гибкой пластиковой трубки для обогрева пола в ванной комнате. Более сложное применение будет включать использование двух или более котлов, работающих поэтапно, которые распределяют тепло через набор нагревательных приборов.

Хорошо спроектированная и правильно установленная гидравлическая система обеспечит комфорт и топливную экономичность в течение всего срока службы здания.

Эффективность водяного отопления




Одним из наиболее значимых решений для потребителей при выборе системы отопления является ее эффективность. Эффективность измеряется рейтингом AFUE (годовая эффективность использования топлива), который описывает процент вырабатываемого тепла, который в конечном итоге идет на обогрев дома. Например, AFUE 85% означает, что 85% энергии топлива превращается в тепло для дома, а остальные 15% тратятся впустую.

Водяное отопление — это энергоэффективный метод, который не наносит вреда окружающей среде и позволяет домовладельцу сэкономить средства. Он обеспечивает передачу большого количества тепла при низких затратах на транспортировку энергии. Например, высокоэффективные котлы могут иметь рейтинг AFUE более 90%. Установка такой системы снизит потребление энергии и может привести к снижению счетов за электроэнергию. Домовладельцы с водяными системами часто сообщают об экономии энергии на 30% и более в своих счетах за отопление.
