При строительстве частного дома следует обдумать множество проблем. Одной из них может стать вентиляция в ванной комнате в частном доме, установка которой должна соответствовать всем нормам, иначе уже очень скоро можно увидеть черную плесень или испорченный сыростью ремонт. Ванная является самым влажным местом в доме, ведь при принятии душа образуется огромное количество горячего пара, который впоследствии оседает на стенах, потолке и мебели ванной комнаты.
Нормально работающая вентиляция должна стать главной заботой при проектировке дома и ремонте в помещение. Ведь влага не только портит ремонт в помещение, но и способствует образованию опасной для человеческого организма плесени, от которой очень сложно избавиться.
В частном доме может быть установлена принудительная или естественная вентиляционная система.
Попробуем разобраться в преимуществах каждой из систем и сделать выбор в зависимости от конкретных условий помещения и дома и целом.
Содержание
- Естественная вентиляция
- Монтаж естественной вентиляции в ванной собственного дома
- Принудительная вентиляция
- Как сделать вентиляцию эффективной (видео)
- Монтаж принудительной вентиляции
- Выбор вентилятора для ванной комнаты
Естественная вентиляция
Тип вентиляции чаще всего определяется еще в процессе создания проектной документации дома.
Чтобы это сделать во всех помещения дома, в той числе и ванной, предусматриваются вентиляционные каналы. Все каналы выкладываются кирпичом или при помощи специальных труб и выводятся на чердак.
Если вы планируете сделать естественную вентиляцию в ванной, необходимо выполнять несколько простых правил:
- Для естественной вентиляции в ванной следует делать только вертикальный воздуховод.
При этом не стоит объединять его с воздуховодом другого помещения, лучше всего использовать для каждого отдельный. - Можно объединять вытяжки, которые идут из ванной и туалета, но только в том случае, если они расположены на одном этаже. К тому же можно объединить вытяжки из разных помещений уже на чердаке, но только в случае если помещения находятся на одной стороне дома.
- Естественные вытяжки создают небольшой напор воздуха. Поэтому при изготовлении поверхности воздуховодов для ванной комнаты следует использовать гладкие материалы и стараться избегать различных выступов и большого количества поворотов. В случае если не получается создать воздуховод без изгибов, делать его следует как можно более плавным.
- Для одноэтажного здания можно изготовить вытяжку в потолке ванной комнаты. Таким образом, воздух будет выводиться сразу на крышу через чердак.
При этом не стоит объединять его с воздуховодом другого помещения, лучше всего использовать для каждого отдельный.Монтаж естественной вентиляции в ванной собственного дома
Вентиляционная система в частном доме должна отвечать всем пунктам противопожарных, санитарных и архитектурных требований.
Поэтому при проектировке важно выбирать правильные материалы и конструкционные элементы.
Естественная вентиляция выполняется через проемы окон и дверей и вентиляционные каналы.
Выводной канал вентиляции следует делать на 5–6 метров выше крыши дома. Такая высота позволяет создать необходимый перепад давления, благодаря которому и происходит естественное вентилирование помещения. Особое внимание следует обратить на сечение канала. Его размер должен составлять не менее 10х10 см. Если говорить о его форме, то лучше выбирать круглую, чтобы снизить сопротивление воздуха и повысить тягу.
Самый простой способ монтажа вентиляционного канала – это шахта в стене. Необходимо обратить внимание на то, что наличие в такой шахте неровностей или сложных изгибов значительно снижает тягу и может вообще сделать естественную вентиляцию практически неэффективной. Кроме того, канал должен быть расположен таким образом, чтобы имелась возможность периодической чистки.
Для того чтобы надежно защитить вентиляционную систему от атмосферных осадков, на вытяжной канал можно установить зонт или дефлектор.
Никто не будет спорить о том, насколько сильно нужна качественная вентиляция для защиты ванной от гнили и плесневого грибка. Поэтому следует тщательно рассчитать, сможет ли естественная вентиляция справиться со своей задачей.
Для расчета следует определить такие параметры:
- сечение воздуховода;
- потери давления при трении и местном сопротивление.
Если результат будет неудовлетворительным, следует задуматься об установке принудительной вентиляционной системы.
После монтажа вентиляции в ванной необходимо проверить ее работу. Для этого следует поднести к вентиляционному отверстию горящую спичку и проследить, будет ли в него втягиваться огонь. Если да, то система работает исправно.
Принудительная вентиляция
В некоторых случаях естественная вентиляция не может решить все проблемы.
В таком случае потребуется установка принудительной вентиляции в ванной своего дома.
Такая необходимость может возникнуть в нескольких случаях:
- в ванной комнате изначально была установлена естественная вентиляция, однако она вышла из строя и ее ремонт невозможен или нецелесообразен;
- малая эффективность вытяжки на естественной тяге;
- использование помещения ванной еще и в качестве сауны.
Принудительная вентиляция представляет собой электрический вентилятор, который вмонтирован в систему воздуховода. Такие вентиляторы могут иметь различную мощность, размер и форму, однако у всех схожий принцип работы. Вентиляционная система работает при помощи специальных устройств, которые создают вытяжку и обеспечивают приток воздуха в помещение.
В некоторых случаях рационально будет совмещать принудительную и естественную систему вентиляции.
Чаще всего такое решение используют в домах старой постройки, чтобы не тратить деньги на реконструкцию вентиляции.
Как сделать вентиляцию эффективной (видео)
Монтаж принудительной вентиляции

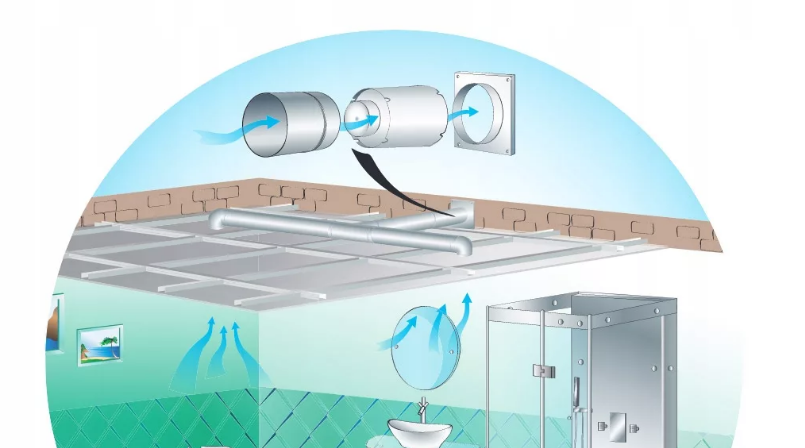

Схема вентиляции представляет собой магистральный воздуховод с подключенными к нему ответвлениями из разных помещений для забора воздуха. Такая схема применяется практически для любых коммуникаций, к примеру, отопления или электропроводки.
Подключение вентиляции в ванной комнате частного дома начинается с монтажа вентилятора, который необходимо установить как можно ближе к вытяжному отверстию. В качестве такого отверстия может использоваться специальное отверстие с выходом на улицу или отдушина. Для того чтобы через вытяжное отверстие воздух не проникал в помещение, следует установить перед вентилятором обратный клапан.
- Теперь можно приступить к установке и креплению воздуховодов. Для соединения отдельных участков труб лучше всего использовать силикон или другой герметик.
- Собираем магистральный канал, устанавливаем на нем тройники и обратные клапаны. Закрепляем все элементы и устанавливаем воздуховоды. Воздухозаборники устанавливаются в последнюю очередь, когда уже смонтирован подвесной потолок.
- Для того чтобы избежать сквозняков, следует хорошо герметизировать выходное отверстие, которое обеспечивает вывод воздуха из ванной комнаты. Это нужно учитывать и для ванны, расположенной в квартире, и тем более для частного дома.
- Перед тем как устанавливать подвесной потолок, следует тщательно проверить работу вентиляционной системы. Ведь когда вы полностью зашьете потолок, доступ к вентиляционной системе будет невозможен.
- На случай поломки системы рекомендуется установить под вытяжным вентилятором ревизионный лук или организовать доступ к оборудованию иным способом.
Выбор вентилятора для ванной комнаты
Если рассмотреть все параметры хорошей вентиляции в ванной комнате частного дома, то одним из них является качественный вентилятор.
- Чтобы выбрать именно такой, необходимо покупать только безопасные электрические приборы, которые предназначены для работы во влажных средах.
- Кроме того, обратите внимание на сертификаты качества и прочие документы, подтверждающие качество прибора. Очень важно, чтобы класс защиты указывался не менее IP 34. Не покупайте дорогие приборы. Даже самый простой отечественный вентилятор способен прослужить минимум 5 лет. Отдавайте предпочтение компактным моделям, которые встраиваются в стену.
- Чтобы система работа правильно и отвечала всем требованиям, необходимо установить правильный вид вентиляции. В большинстве случаев достаточно смонтировать естественную вентиляционную систему, которая хорошо справляется со своей задачей в маленьких домах. Однако, если такая вентиляция выходит из строя, вытяжка на естественной тяге малоэффективна или в ванной дополнительно устанавливается сауна, без качественной принудительной вентиляции не обойтись.
Для оптимальной вентиляции в большом доме лучше всего сделать ее автоматической.
Такую систему следует оснастить специальными датчиками, которые следят за влажностью и свежестью воздуха.
0 Вентиляция в ванной комнате
Понравилась статья? Поделиться с друзьями:
Как сделать вентиляцию в частном доме своими руками — обустройство ванной и туалета
Содержание
- 1 Виды вентиляции
- 2 Вытяжная вентиляция в ванной и туалете в частном доме
- 3 Варианты устройства при отсутствии вытяжных каналов
- 4 Небольшой совет
В частных домах современной постройки вопрос установки вентиляции зачастую решается еще во время проектирования дома.
Но, иногда ошибки проектировщиков или использование оборудования, которое не предусматривалось для установки в ванной (душевая кабина с парогенератором т.п.
), приводят к непредвиденным результатам, таким, как появление плесени или грибка.
Большинство же частных домов, построенных в России 50 и более лет назад, вообще не имели санузлов. Их зачастую оборудовали позже, выделяя для этого части существующих помещений или пристраивая к основному зданию отдельными блоками.
Если вы поступили таким же образом или только планируете переоборудование дома, возведение подобной пристройки – самое время разобраться с обустройством вентиляции в частном доме.
Виды вентиляции
Организованный воздухообмен в помещении и называется вентиляцией. Как же ее организовывают?
Вентиляция бывает:
- общедомовой и местной;
- приточной и вытяжной;
- естественной и принудительной;
- составной и моноблочной.
Общедомовая, как правило, устраивается при строительстве дома, ведь кроме немалых дополнительных расходов, требует технических решений, связанных с выделением места для ее прокладки, технической зоны для установки и обслуживания оборудования и прочее.
О ней мы подробно говорить не будем, ведь правильно рассчитать ее должен специалист, да и монтаж ее тоже лучше доверить профессионалам. Нам же важно разобраться, как сделать вентиляцию в частном доме своими руками. Да еще и в санузле, поэтому сосредоточимся именно на местной вентиляции.
Принудительная приточная вентиляция также скорее атрибут офисных помещений, где одновременно находится много людей, или промышленных зон, нуждающихся в большом количестве кислорода. В частных домах, в большинстве случаев, хватает естественного притока воздуха через окна и двери. Но если его недостаточно, то либо чаще проветривайте дом, либо установите на окна приточные клапаны.
А вот вытяжную вентиляцию нужно организовывать. Об остальных ее видах мы поговорим при рассмотрении конкретных конструктивных решений.
Вытяжная вентиляция в ванной и туалете в частном доме
1. Простая система
Если у вас при строительстве были устроены вытяжные вентканалы для естественной вентиляции, но они не совсем справляются со своей работой именно в этих помещениях – вентиляцию стоит сделать принудительной.
Важно знать, что естественная вентиляция работает за счет ветра и разницы температур в помещении и на улице. Но летом — второй фактор практически отсутствует, а ветер – не самая стабильная составляющая, поэтому она не всегда работает.
Для превращения ее в принудительную необходимо вместо вентиляционной решетки установить вентилятор.
Удобно совместить схему его подключения со схемой включения электролампы.
При этом вместе с включением лампочки будет включаться и вентилятор. Также можно включать его по мере необходимости, выбрав модель со встроенным выключателем.
Но в любом случае следует учесть такое обстоятельство: вмонтированный в вентканал вентилятор приблизительно вдвое увеличивает воздухообмен при работе и сокращает его во столько же раз в выключенном состоянии, поэтому мы рекомендуем использовать такую решетку для его монтажа, даже если придется увеличить входное отверстие воздуховода.
Это позволит избежать ухудшения естественной вентиляции.
Тем более, что некоторые вентиляторы имеют в своей конструкции заслонку, перекрывающую канал в нерабочем состоянии.
Если по каким-либо причинам этого сделать нельзя, рекомендуем установить любой вентилятор на шайбах-проставках, отодвинув его от стены на пару сантиметров, чтобы воздух мог свободно проходить в вентканал.
2. Составная вентиляция
Если у вас раздельный санузел, а вентканалом снабжено только одно помещение, или оно зонировано, в большинстве случаев вам не обойтись без составной принудительной вентиляции.
Вариантов ее исполнения масса:
- алюминиевые или пластиковые гофротрубы;
- круглые или прямоугольные ПВХ вентиляционные системы со своими переходниками, уголками и коленами;
- металлические короба различных конфигураций т.п.
Главное, чтобы посадочные места для встраиваемого вентилятора были подогнаны под него. Вентилятор может встраиваться в составную систему в любом удобном месте, как в начале, или в конце ее, так и в ней самой.
Если высота потолков в вашем санузле позволяет смонтировать такую систему над финишным его покрытием, то стоит поступить именно так.
Великолепным решением будет устройство натяжного потолка, при этом схема крепления воздушного клапана-диффузора показана на рисунке:
Именно устройство натяжного потолка позволит применить один из полезных советов, который мы позволим себе дать вам в конце статьи.
Варианты устройства при отсутствии вытяжных каналов
В этом случае сделать вентиляцию в ванной и туалете в частном доме можно двумя способами:
1.Санузел расположен у внешней стены дома
В этом случае можно установить вентиляционный клапан типа КИВ без встроенного вентилятора.
Установка клапана в деревянном доме показана на видео:
Еще самым простым вариантом проветривания такого помещения может быть обыкновенная заглушка, используемая симптоматически.
Иногда и ее бывает достаточно для нормального функционирования той же ванной комнаты, которую таким образом проветривают после каждой процедуры принятия ванны, но вряд ли это очень удобно.
Можно также установить один из вариантов моноблока, снабженного вентилятором.
Наибольший эффект теплосбережения можно достичь при помощи рекуператора.
Правда и моноблоки, и рекуператор относительно дороги, но наличие достаточного тепла в помещении, где вы принимаете ванну или душ – вещь обязательная.
2. Санузел расположен вдали от наружной стены здания
Организовать в нем принудительную вентиляцию будет несколько сложнее. Ее лучше всего вывести на крышу здания.
При устройстве такой вентиляции, на крыше устанавливаются либо специальные дефлекторы, либо крышные вентиляторы.
Выполняя принудительную вентиляцию в санузле, вам следует побеспокоиться и об увеличении притока воздуха в помещение. Это достигается либо одним из описанных выше способов, либо, как минимум, монтажом в нижней части входной двери вентиляционных решеток любого типа.
Они значительно улучшат воздухообмен, что поможет избежать излишней влажности.
Небольшой совет
Вентиляция в туалете, а в особенности в ванной, нужна не только для устранения неприятных запахов, но и для борьбы с избыточной влажностью.
Очень эффективно помогает этой борьбе низкотемпературная инфракрасная пленка. Вот ее мы и советуем разместить за натяжным потолком. Дело в том, что при расстоянии от пленки до него не более 150 мм, чего вполне достаточно для монтажа вентсистемы, он практически не экранирует излучаемые ею тепловые волны. А уж они не только будут дополнительно прогревать помещение, но и выводить избыточную влагу из стен и предметов интерьера, что совместно с хорошей вентиляцией создаст великолепный эффект.
Кроме того ИК пленка не даст шанса обосноваться в вашем санузле грибку и плесени.
Вентиляция душа в здании со сводчатым потолком
Я строю новый дом, и скоро у нас будет электрика/ОВКВ. Я приложил планы для справки. 3/12 ската, односкатная крыша, 22-дюймовая ферма с параллельными поясами, 2-дюймовая вентиляция крыши наверху, остальное целлюлоза. Это будет покрыто 1 ″ T&G с какой-то пароизоляцией между ними. Возможно, тот тип, который пропускает пар в одну сторону.
У меня вопрос, как вывести влагу из душа в ванной. Воздуховод не должен быть проблемой. Проблема в том, что ванная комната находится на северной стороне дома (низкая часть потолка), поэтому влажный воздух из душа будет двигаться до конца ванной комнаты. Нам не нужен душ с подвесным потолком, поэтому установка вентилятора над душем не имеет смысла. (Между верхней частью душа и потолком будет пространство в несколько футов.) Влажный воздух будет подниматься вверх и оседать в конце ванной комнаты. Мы могли бы оставить вентиляционное отверстие в верхней части S стены ванны, но влага все равно будет на потолке. Должны ли мы установить вентиляцию для ванны в высоком конце ванной комнаты? Или есть способ вывести воздух из бани и просто установить вентиляционное отверстие с южной стороны дома на потолке?
Смежный вопрос, который может быть связан с вопросом о вентиляторе в ванной:
Относительно вентиляции остальной части дома: В верхней части потолка собора (возле южной стены дома) будет установлен потолочный вентилятор, который будет перемещать воздух вниз.
И вытяжка на кухне. В верхней части южной стены есть окна, которые мы можем открыть. Дом отапливается дровами. Зимой мы, наверное, не будем открывать много окон… хотя кто знает. Поэтому мне интересно, нужна ли еще одна вентиляционная система в верхней части сводчатого потолка? Благодарю вас!
-Кортни
Подробная библиотека GBA
Коллекция из тысячи строительных деталей, упорядоченных по климату и части дома.
Поиск и загрузка деталей конструкции
Присоединяйтесь к ведущему сообществу экспертов в области строительства
Станьте участником GBA Prime и получите мгновенный доступ к последним разработкам в области зеленого строительства, исследованиям и отчетам с мест.
Начать бесплатную пробную версию
Избранные блоги
Размышления энергетического ботаника Посмотреть больше
Рассмотрение вопроса об использовании энергии в жилых помещениях
Руководство по продукту Посмотреть больше
Спонсор
Спонсор
Спонсор
Нужна ли вентиляция в ванной? | Решено! — Тренажер строительных норм
Теперь давайте сразу к делу…
Требуется ли вентиляция в ванных комнатах? Раздел R303.
3 требует, чтобы ванные комнаты, туалеты и другие подобные помещения были обеспечены естественной вентиляцией.
Если естественная вентиляция не предусмотрена, код допускает механическую вентиляцию с помощью вытяжного вентилятора при соблюдении минимальной скорости вытяжки.
Какая вентиляция нужна ванной? Требования к естественной вентиляции ванной комнатыВанные комнаты должны иметь общую площадь остекления с окном площадью не менее 3 квадратных футов, при этом не менее половины площади окна должно открываться для обеспечения достаточной естественной вентиляции.
Например, 2 Окно «x1» в ванной комнате не соответствует требованиям, поскольку его площадь составляет менее 3 квадратных футов. Если используется окно размером 3 х 1 фут, оно будет соответствовать требованиям, поскольку его общая площадь остекления составляет 3 квадратных фута, однако 1,5 квадратных фута из него должны открываться, чтобы соответствовать требованиям к вентиляции раздела R303.
3.
Обычно так рассчитывается естественная вентиляция ванных комнат.
Требования к механической вентиляции ванной комнатыВ кодексе есть исключение, когда речь идет о вентиляции ванной комнаты. Окно не требуется в ванной комнате, если в ванной установлен вытяжной вентилятор.
Поскольку окно должно быть минимального размера для вентиляции, то и вытяжной вентилятор должен иметь минимальную скорость вытяжки, которая определяется в соответствии с разделом M1505 Международного жилищного кодекса.
В разделе M1505 рассматриваются требования к механической вентиляции. В частности, в разделе M1505.4.4 указана минимальная скорость вытяжки для ванных комнат.
Этот раздел относится к таблице, в которой указано, что ванная или туалетная комната в доме на одну и две семьи должна иметь минимальную скорость вытяжки 50 куб.
Если вытяжной вентилятор работает непрерывно, т. е. постоянно работает, его скорость может быть ниже, но в большинстве жилых домов вытяжной вентилятор работает с перерывами, поскольку у него есть переключатель включения/выключения, поэтому скорость должна быть не менее 50 см3.
Однако код дает вам возможность для обоих сценариев.
Хотите купить вытяжной вентилятор? Обязательно ознакомьтесь с нашим сообщением с обзором продукта: 5 лучших вытяжных вентиляторов для ванной комнаты для вашего дома .
Должны ли вытяжные вентиляторы в ванной выводить наружу?Воздух из вытяжного вентилятора должен выбрасываться непосредственно наружу в соответствии с Раздел R303.3 .
Краткое изложение требований к вентиляции в ванной комнате
Давайте кратко рассмотрим требования к вентиляции в ванной комнате в соответствии с Международным жилищным кодексом (IRC):
- В ванных комнатах требуется естественная или механическая вентиляция в соответствии с разделом R303.3.
- При использовании естественной вентиляции необходимо предусмотреть окно площадью не менее 3 квадратных футов, из которых можно открыть не менее половины площади окна.
- При использовании механической вентиляции необходимо предусмотреть вытяжной вентилятор с минимальной скоростью вытяжки 50 куб.
- Вытяжной вентилятор ванной комнаты должен выводить воздух наружу.
.
* Справочный источник – Международный жилищный кодекс 2018 года – [Купить на Amazon]
