Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж

Сложности в самостоятельном проектирование вентиляции

Главная » Монтаж и схемы вентиляции » Самостоятельное проектирование систем вентиляции в частном доме

• Типы вентиляционных систем
• Как правильно рассчитать воздухообмен в частном доме
• Роль воздухораспределения в эффективности вентиляционной системы
• Основные этапы проектирования вентиляции частного дома

При строительстве частных домов, нежилых помещений и зданий промышленного назначения, очень важная роль отводится системам вентиляции. Ее правильный расчет и проектирование, еще в начальной стадии строительства, позволит сэкономить значительные средства на монтаж и ввод в эксплуатацию систем вентиляции. В рамках этой статьи, мы попытаемся рассказать, как производится правильный расчет вентиляционной системы для коттеджа.

Содержание

1. Типы вентиляционных систем
2. Как правильно рассчитать воздухообмен в частном доме
3. Роль воздухораспределения в эффективности вентиляционной системы
4. Основные этапы проектирования вентиляции частного дома

Типы вентиляционных систем

Все системы вентиляции делятся на три категории по их назначению.

1. Приточная. Эта система вентиляции обеспечивает подачу свежего воздуха в помещение.
2. Вытяжная. Такая вентиляционная система удаляет использованный воздух из помещения.
3. Рециркуляционная. Эта система вентиляции, подмешивает к свежему воздуху, подающемуся в помещение, вытяжной.

Кроме того, каждый тип вентиляции, в свою очередь, может быть с искусственной или естественной подачей воздуха.

• «Искусственная» – это когда перемещение осуществляется при помощи всасывающего вентилятора
• «Естественная» – когда движение воздуха вызвано естественными перемещениями воздушных масс за счет гравитации или перепада давления.

Но и это еще не все: Все системы вентиляции отличаются друг от друга способом перемещения воздушного потока.

• Канальные. Для перемещения воздуха используются воздуховоды или каналы.
• Бесканальные. Это когда воздух поступает в помещение за счет естественных неплотностей в окнах, дверях и т.д.

Теперь, когда нам известно о существующих типах вентиляционных систем, можно поговорить и о тех значениях, которые влияют на их выбор.

Как правильно рассчитать воздухообмен в частном доме

Для проектирования систем вентиляции в жилых помещениях, нужно ориентироваться на несколько основных факторов, первым из которых мы рассмотрим воздухообмен.

Воздухообмен – это, сколько раз должна происходить смена воздуха в группе помещений, за единицу времени. Существуют четко определенные нормы воздухообмена, регламентируемые нормативными документами. Чтобы правильно его рассчитать для жилого помещения, можно воспользоваться любым из трех возможных методов. Мы рассмотрим расчет по площади жилища, по гигиеническим стандартам и по кратности. А теперь по порядку.

Расчет расхода воздушных потоков по площади помещения

Для того чтобы произвести расчет этого параметра, необходимо знать, что по установленным нормам воздухообмен в жилых помещениях должен составлять 3м3/ч, на 1м2 площади. Например: площадь гостиной 20м2 тогда требуемый воздухообмен для него должен составлять 3м3/ч х 20м2 = 60 м3/ч.

Расчет расхода воздушных потоков по санитарным нормам

Для проектирования вентиляции и расчета воздухообмена, можно воспользоваться и установленными гигиеническими нормами. Исходя из санитарно-гигиенических нормативов, на одного человека, постоянно находящегося в помещении, требуется 60м3/ч, а на временно присутствующего – 20м3/ч воздуха. Все данные по его расходу на одного человека регламентирует СНиП 2.04.05-91

Расчет расхода воздушных потоков по кратности

Кратность – это число, которое означает, сколько раз в помещении должна происходить полная смена воздуха. При расчете этого показателя нужно учитывать объем жилища, в котором производится расчет. Существуют таблицы, основанные на данных СНиП 2.08.01-89* Жилые здания, приложение 4; и МГСН 3.01-96 «Жилые здания»;

Все таблицы мы приводить не будем, но некоторые данные, по основным помещениям квартиры или частного дома, мы предоставим.

• Гостиная, спальня кабинет – приток, кратный 1;
• Кухня, столовая – вытяжка, не менее 90м3/ч, приток 3м3/ч на 1м2 площади;
• Ванная – вытяжка, не менее 25м3/ч, приток 3м3/ч на 1м2 площади;
• Туалет или совмещенный санузел – вытяжка, не менее 50м3/ч приток 3м3/ч на 1м2 площади;
• Прачечная – вытяжка, кратная 0,5, приток 3м3/ч на 1м2 площади;
• Бытовая комната – вытяжка, кратная 1,5, приток 3м3/ч на 1м2 площади;

Как производить расчет по кратности

1. Изначально высчитывается объем каждого помещения дома в отдельности. Рассчитать это очень просто: Нужно перемножить длину, ширину и высоту помещения.
2. Для каждого отдельного помещения рассчитываем требуемый воздухообмен, используя для этого формулу: L=n*v, где n – кратность воздухообмена, а v – объем помещения.
3. Суммируем L всех комнат частного дома, отдельно по притоку и по вытяжке.
4. Если формула баланса ∑ Lпр = ∑ Lвыт. – не получается, следует увеличить значение расхода воздушных потоков, для тех комнат, которые представлены минимальными значениями, а не кратностью. В нашем случае это кухня, ванная и туалет.

Роль воздухораспределения в эффективности вентиляционной системы

В проектировании приточно-вытяжной вентиляции большую роль играет процесс правильного распределения потоков воздуха. Если не учитывать при расчетах эти данные, то вентиляционная система даже с высокими показателями воздухообмена может оказаться неэффективной, в процессе удаления загрязненного воздуха из квартиры или коттеджа. Одной из основных задач при проектировании вентиляции является правильное расположение приточных и вытяжных распределительных устройств, для достижения максимального эффекта.

Воздухораспределителем называется специальный прибор благодаря которому воздух попадает в помещение, и различаются по конструкции и соответственно дизайну. Они бывают в виде:

• Решеток, регулируемых и нерегулируемых, различной геометрической формы и с направлением воздуха как в одну, так и во все стороны. Такие воздухораспределители могут использоваться для приточной, вытяжной и переточной систем вентиляции и располагаться на потолке, стенах или на полу.
• Перфорированных панелей. Эти устройства представляют собой панели с перфорацией, расположенной как в один, так и в несколько рядов. Они удаляют воздушные потоки из верхней части комнаты.
• Диффузоров или плафонов. Такие устройства используются для приточной и вытяжной вентиляции, могут быть с регулятором потоков воздуха.
• Сопловые и щелевые. Они бывают как приточные, так и вытяжные и могут создавать большую струю воздуха с высокой скоростью, до 30-40м/с.

Именно их правильное местоположение позволяет эффективно распределить приточный и вытяжной воздух по помещению.

Схему правильного распределения воздушных масс в здании, заказывают отдельно от проекта, компаниям, которые на этом специализируются, а самостоятельно произвести расчеты можно, с помощью справочников или различных компьютерных программ. Одна из таких программ называется Swegon.

Основные этапы проектирования вентиляции частного дома

Проектирование и монтаж систем вентиляции – это довольно сложный процесс, который состоит из нескольких основных этапов.

• На первом этапе составляется техническое задание, на основании данных и особых требований к вентиляции в жилище. Основным итогом этого должен стать оптимальный выбор вентиляционной системы для конкретной постройки.
• Второй этап проектирования предполагает проведение расчетов требуемого воздухообмена по каждой конкретной комнате. Этот этап очень важен, ведь в случае неправильных расчетов, в жилом доме могут возникнуть такие неприятные моменты, как повышенная влажность, духота, появление плесени и т.
  д.
• Расчет сечения воздуховодов. Это также сложный процесс, требующий определенных знаний и опыта. При создании проекта вентиляции в частном доме используются круглые или прямоугольные воздуховоды. Важно знать, что в воздуховоде естественной вытяжки, скорость воздушного потока не должна превышать 1м/ч, а для воздуховодов с механическим нагнетанием воздуха 5м/с. для магистральных, и 3м/с для ответвлений. На основании этих данных, и значений по расходу воздуха, с помощью специального программного обеспечения или диаграмм, рассчитываются сечения воздуховодов.
• Когда все расчеты произведены, производятся работы по созданию принципиальной схемы вентиляционной системы и ее разделению на отдельные, не нарушающие требований нормативных документов, посредством проектирования специальных разделительных клапанов. Целью этого разделения является предотвращение возможного распространения пожара через воздуховоды.
• Следующий этап в создании проекта вентиляции частного дома предполагает выбор оборудования, отвечающего всем расчетным требованиям (аэродинамический и акустический расчет), определяются места его размещения, а также пути прокладки воздуховодов.
• Конечной стадией проектирования системы вентиляции частного дома считается этап согласования с действующими нормами всех нормативных актов, технического задания и архитектурным решением.

Важно!
Проект вентиляционной системы частного дома должен соответствовать пожарным, санитарно-гигиеническим, архитектурным требованиям безопасности. Только после согласования со всеми государственными органами надзора, такой проект готов к монтажу.

Вентиляция в частном доме: схемы (2017)

Парадокс, но грамотной вентиляционной системы нет в большинстве частных домов. Причем, речь идет не только о домах, построенных 50-60 лет назад, а и о современных коттеджах. С ростом популярности окон ПВХ и металлических дверей проблема только усугубляется – из-за высокой герметичности оконных и дверных проемов нет притока свежего воздуха в комнаты. Сам дом часто напоминает «газовую камеру» с застоявшимся воздухом и специфическим запахом. Как решать проблему?

Введение: почему без вентиляции в частном доме не обойтись

Вентиляция и комфорт в доме – понятия взаимосвязанные. Без вентиляционных систем не обойтись владельцам коттеджей и домов, в которых установлены пластиковые окна, так как звуко- и воздухоизоляция в них абсолютная.

Грамотная вентиляционная система нужна и в домах советской постройки, (точнее, модернизация этой системы). Ведь существовавшие во времена СССР санитарные нормы были рассчитаны на материалы и конструкции того времени. Деревянные оконные рамы с форточками, популярные 20-30 лет назад, свободно пропускали воздух. Сегодня подход к строительству изменился в целом, а действовавшие ранее стандарты устарели.

Получается, что владельцы старых и новых строений оказались в одинаковых условиях – для поддержания нормального микроклимата им необходимо оборудовать систему вентиляции. В противном случае увеличивается риск образования плесени на откосах, грибка на стенах, повышенной влажности в ванной комнате и кухне. Грибок и влажность – распространенная причина аллергии, головной боли, бронхита, астмы и других проблем со здоровьем.

Схемы вентиляции в частном доме

Для частных домостроений существуют две схемы вентиляции:

• Естественная.
• Принудительная (механическая).

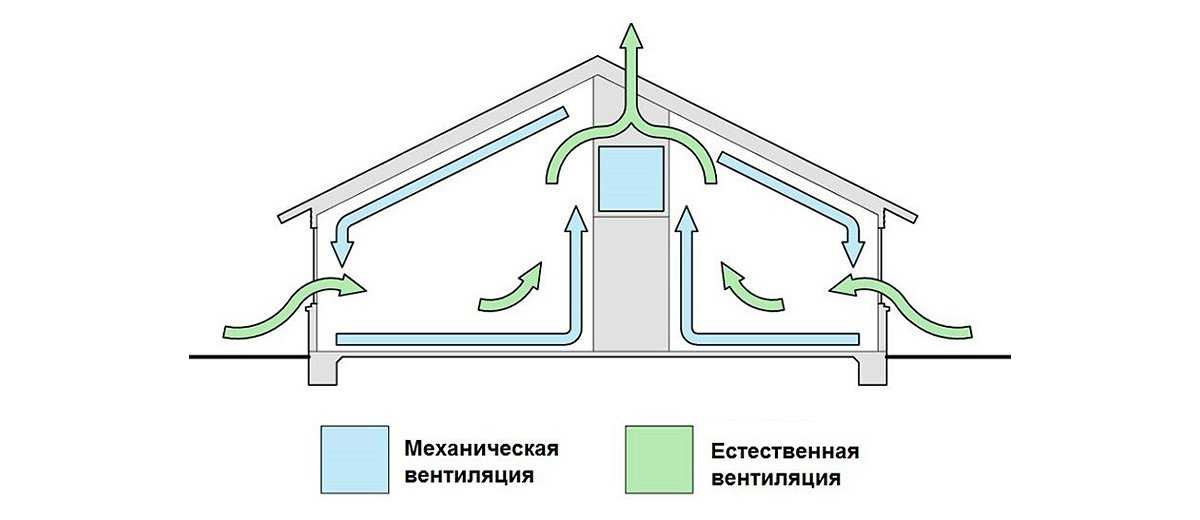

На рисунке ниже вы видите направления движения воздуха при естественной и механической вентиляции.





Система естественной вентиляции основана на перемещении воздушных потоков под влиянием разности температур на улице и в доме. Она представляет собой специально оборудованные вертикальные клапаны, установленные в комнатах дома и заканчивающиеся над коньком кровли.

Теплый воздух легче холодного, под воздействием разных температур на входе и выходе вентиляционного канала он приходит в движение. Сила тяги зависит и от других факторов, среди которых скорость ветра на улице, высота канала и его форма (повороты, сужения или расширения).

Естественные вентиляционные каналы в частных домах обычно оборудуют в кухне, ванной комнате, котельной, других вспомогательных помещениях, а также в подвале или фундаменте.

С отводом продуктов горения естественная вентиляция справляется прекрасно, но жилые комнаты освежает недостаточно. Если в коттедже установлены герметичные пластиковые окна, специалисты рекомендуют дополнительно устанавливать приточные клапаны. Они монтируются на наружных стенах жилых помещений или в оконных блоках.

На схеме ниже показано, как работает система вентиляции с приточными клапанами.





Принудительная вентиляция в частных домах бывает нескольких типов:

• Принудительная вытяжная вентиляция – система, которая принудительно удаляет воздух из комнат, а приток свежего воздуха в помещения происходит естественным путем. Для этого используются приточные клапаны.
• Принудительная приточно-вытяжная система – вентиляция, при оборудовании которой выведение и приток воздуха происходят принудительно.

Есть 2 типа принудительной вентиляции – местная и централизованная. В первом случае электрические вентиляторы монтируются в каждой комнате, где это необходимо.

Во втором случае вентилирование происходит централизованно: вентиляторы расположены в едином блоке, который соединен трубами с помещениями внутри дома, как на схеме ниже.





Как сделать вентиляцию в частном доме своими руками: план действий

Естественную и принудительную вентиляцию в частном доме можно сделать самостоятельно, предварительно проведя необходимые расчеты:

• Объем воздухообмена, отвечающий действующим санитарным нормам.
• Сечение воздуховода.
• Определение типа вентиляционной схемы.
• Чертеж плана вентиляционных каналов.
• Монтаж системы.

Объем воздухообмена легко рассчитать ориентируясь на площадь дома. По действующим нормам он составляет 3 м³/час на квадратный метр площади. Т.е. для дома площадью 100 кв.м. объем приточного воздуха равен 300 м³/час.

Сечение воздуховода бывает прямоугольным и круглым. Правильно выбрать диаметр канала вам помогут расчеты в таблицах ниже.





Тип вентиляционной системы: естественный, принудительный, смешанный.

Естественная система подходит для небольших кирпичных, саманных и деревянных домов, расположенных в экологически чистой местности. Она простая и дешевая, но главный минус естественного вентилирования в том, что регулировать подачу и отвод воздуха не получится. Следовательно, излишки конденсата, пара, пыли могут оставаться в жилых и подсобных помещениях.

Принудительная система вентиляции необходима для домов и коттеджей большой площади, построенных в зонах с высоким загрязнением воздуха. Как правило, это промышленные центры и мегаполисы, районы, приближенные к ним. Специалисты рекомендуют монтировать приточно-вытяжные вентиляционные системы, которые обеспечат достаточный приток воздуха и его очистку от загрязнений.

Смешанные системы вентиляции нужно монтировать в частных домах, где естественной вентиляции недостаточно. Дополнительные вентиляторы обычно устанавливаются в ванной комнате, кухне, подвале, котельной – в этих подсобных помещениях уровень загрязнения воздуха выше, чем в гостиной и спальнях, на стенах и других поверхностях оседает конденсат.

Усовершенствовать естественную вентиляцию своими руками можно оборудовав приточные клапаны. Приточный клапан представляет собой круглый патрубок, который монтируется сквозь стену. Через него в комнаты попадает воздух с улицы, с наружной и внутренней стороны клапан закрывается специальной решеткой.

Устанавливать приточные клапаны можно ближе к полу – в местах, где находятся радиаторы отопления. В этом случае воздух, поступающий извне, сразу же прогревается.

Выбирая приточные клапаны для установки в доме, обратите внимание на дополнительные функции. Они могут комплектоваться датчиками температуры или фильтрами разной степени очистки. Такие приточные клапаны обычно устанавливают в зале или спальне, чтобы приточный воздух оттуда перемещался на кухню и в другие подсобные помещения.

Вентиляция ванной в частном доме

Повышенная влажность, пар и конденсат – норма для ванной комнаты. Монтаж вентиляционных систем в этих помещениях выполняется путем установки специальных электрических вентиляторов. Есть 3 типа вентиляционных устройств:

• Вентиляторы с электрическим выключателем. Они работают пока в комнате горит свет.
• Вентиляторы с датчиками влажности. Такие приборы автоматически включаются, если уровень влажности в ванной комнате превысил норму.
• Вентиляторы с таймером. Эти устройства включаются автоматически через определенный интервал, заданный пользователем в настройках.

Для начала вам необходимо оборудовать канал воздухоотведения – он может быть гибким, жестким или полужестким.

Сам вентилятор желательно устанавливать на стену, расположенную напротив двери в ванную комнату, так, чтобы прибор находился в отверстии вытяжного канала.

Если стена наружная, выходит непосредственно на улицу, можно оборудовать сквозное вытяжное отверстие для вентилятора и закрыть его с наружной стороны решеткой.

После того, как вентилятор установлен, его нужно подключить к электрическому выключателю. Как это сделать, показано на схеме ниже.





Еще один вариант вентиляционной системы предполагает установку двух автономных вентиляторов, один из которых монтируется на стене между ванной комнатой и туалетом, а второй – в канале воздухоотведения. Этот способ сложнее, так как под потолком прокладывается дополнительный воздуховод, а затем – зашивается гипсокартоном. Эта схема подходит только для помещений с высокими потолками – не ниже 3-3,5 метров.





Вентиляция в подвале частного дома

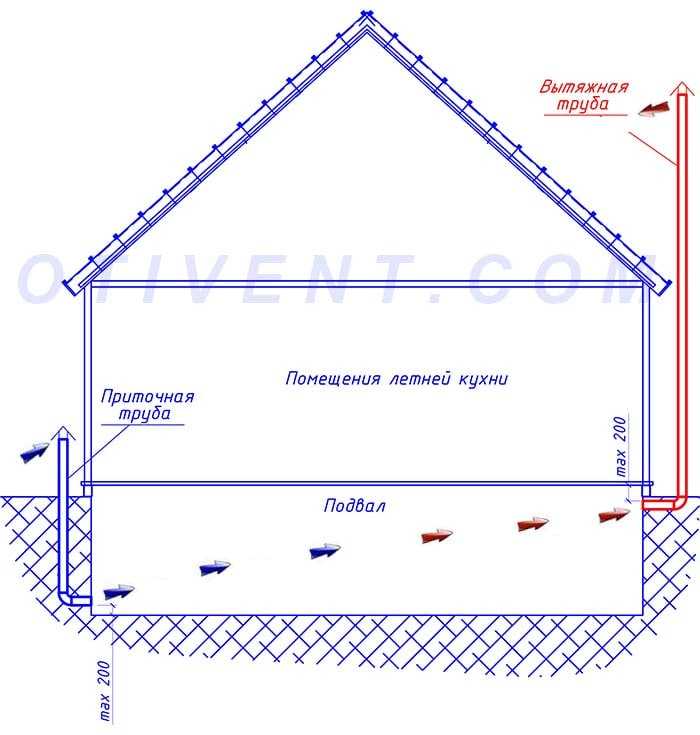

Подвал – сырое помещение, поэтому без вентиляции не обойтись. Есть несколько способов ее монтажа, простейший из которых – продухи. Продухи – это отдушины в фундаменте дома. Изнутри на них устанавливаются защитные сетки от мышей.



При обустройстве продухов важно правильно рассчитать их площадь, чтобы обеспечить нормальный обмен воздуха. По строительным стандартам площадь отдушин должна быть равна 1/400 площади подвала. Средние размеры каждого отверстия – 12,5 см, а площадь – 50 кв. см. и более.

Для нормальной работы такой вентиляционной системы достаточно двух отдушин с каждой стороны фундамента. Коттеджи со сложной архитектурой нуждаются в усиленной вентиляционной системе, в этом случае на каждые 4 метра фундамента необходимо оборудовать 2 отдушины.

Усовершенствовать естественную вентиляцию можно установив задвижки на отверстия. Летом эти задвижки открываются полностью, а зимой закрываются так, чтобы оставалась узкая щель.

Вентиляционная система с продухами не подходит, если подвал используется для хранения овощей и фруктов – в сильные морозы помещение моментально охлаждается даже через небольшую щель. В таких случаях в подвале желательно оборудовать вытяжную вентиляцию, работающую от выключателя.

При выборе вентиляторов учитывайте, что подвалы классифицируются как помещения повышенной влажности, поэтому в них разрешается устанавливать приборы с предохранителями и работающие от 36 Вольт. Это необходимо, чтобы защитить дом от короткого замыкания и его возможных последствий.

Для подвалов больших размеров рекомендуется устанавливать 2 вентилятора.

Заключение: на чём нельзя экономить при организации вентиляции в частном доме

На чем точно не стоит экономить при монтаже вентиляции, так это на диаметре труб для вентиляционного канала и качестве вентиляторов. От этого зависит работоспособность всей системы и микроклимат в доме.

Если вы живете в большом доме в городской черте, не ограничивайтесь естественной вентиляцией. Кислород в помещениях используется интенсивно, естественный приток воздуха далеко не всегда покрывает потребность жильцов в нем. Комбинируйте принудительную и естественные схемы – именно комбинация считается самой эффективной.

При самостоятельном монтаже вентиляционных каналов уделяйте особое внимание качеству креплений и разделяйте их на зоны, чтобы грязный воздух из ванной и санузла не попадал в жилые помещения.

Вентиляционная система в доме функционирует правильно, если на стенах, окнах и потолке не оседает конденсат, в помещениях нет посторонних запахов, зато чувствуется свежесть в любое время суток.

При отсутствии опыта или сомнениях в собственных силах правильнее будет обратиться к специалистам, у которых есть большой опыт монтажа вентиляционных систем. В дальнейшем затраты на оплату их услуг окупятся.

Как определить потребность в вентиляции пассивного дома

Обновлено: 22 апреля 2022 г. |

4 минуты чтения

Жилая система вентиляции постоянно контролирует влажность воздуха в доме и автоматически регулирует вентиляцию, пока качество воздуха не станет оптимальным. При этом до 96 % тепла вытяжного воздуха кухни, гостиной и ванной комнаты повторно используется для нагрева приточного воздуха, поэтому приятная температура достигается при минимально возможном потреблении энергии. Это обеспечивает как обновление воздуха, так и здоровый микроклимат в помещении. В этой статье в общих чертах объясняется, как мы интерпретируем стандарт пассивного дома в отношении выбора подходящей системы для вашего проекта.

Пассивный дом требует использования вентиляционных систем с рекуперацией тепла, иначе в год будет теряться гораздо больше энергии, чем пассивный дом фактически использует для обогрева. При той же скорости воздухообмена вентиляционная установка без рекуперации тепла теряет около 24 кВтч/(м²год) – максимальная потребность в обогреве помещения составляет всего 15 кВтч/(м²год).

Поэтому для пассивного дома необходимы системы вентиляции с эффективностью рекуперации тепла не менее 75% и потреблением электроэнергии не более 0,45Втч/м³ объема транспортируемого воздуха. При этом акустическая нагрузка систем вентиляции не должна превышать 25 дБ в жилых помещениях и 35 дБ в помещении системы вентиляции. Это требует тщательного планирования воздуховодов и установки глушителей.

Размер и скорость потока

В руководстве по итоговому протоколу вентиляции, которое поставляется с пакетом планирования пассивного дома (PHPP), описывается, сколько воздуха необходимо подавать в пассивный дом. Принцип заключается в том, что при работающей системе вентиляции приточный и вытяжной воздух должны быть равными, т.е. в равновесии.

Приточный воздух установлен на расстоянии 30 м ³ /ч на человека, рассчитанного с использованием фактического количества людей, которые, как ожидается, будут жить в доме, вместо значения по умолчанию, рассчитанного PHPP на уровне 35 м ² /чел. Для малонаселенных домов (> 40 м ² на человека) ставка обратного ограничителя составляет 0,3 ACH (обмен воздуха в час). Это дает стандартный расход воздуха, который обычно устанавливается как средняя скорость вентилятора. Нормы вытяжки обычно основаны на влажных помещениях: 60 м ³ /ч для кухонь, 40 м ³ /ч для ванных комнат/подсобных помещений и 20 м ³ /ч для туалетов.

Общая скорость извлечения обычно выше скорости подачи. Этому противодействует запуск обоих вентиляторов на более высокой скорости, когда для приготовления пищи или купания требуется вытяжка. Проектная скорость «повышения» представляет собой либо «стандартную» скорость + 30%, либо общую скорость извлечения, в зависимости от того, что больше.

Расчеты номинальной ставки PHPP отличаются. PHPP сначала устанавливает максимальный поток как большее из значений подачи и извлечения, рассчитанных выше, а затем устанавливает стандартный расход на уровне 77% от этого значения. Это означает, что для густонаселенных домов ставка на человека ниже 30 м ³ /ч на человека, а для домов с большим количеством ванных комнат ставка на человека выходит выше.

Рекомендуется следовать стандартной норме вытяжки на 30 м ³ /ч на человека и увеличивать или уменьшать скорость вытяжки, чтобы достичь увеличения на +30-40%, при условии соблюдения местного законодательства.

Что касается определения расхода воздуха в каждую комнату, основное правило состоит в том, чтобы обеспечить приток воздуха в спальню не менее чем на 15 м ³ /ч на человека, а остальную часть зарезервировать для жилых помещений.

В зависимости от планировки столовые часто не нуждаются в собственном снабжении, потому что они могут полагаться на воздух, поступающий на кухню. Скорость вытяжки устанавливается в соответствии с типом помещения, но должна быть уменьшена пропорционально от максимальной скорости до стандартной скорости, чтобы обеспечить баланс скорости подачи и вытяжки.

Компания Dantherm считает, что уровень Passivhaus является адекватным, поскольку жилые вентиляционные установки с рекуперацией тепла обеспечивают значительно более высокую скорость подачи свежего воздуха в спальни и гостиные. Уровень Passivhaus также снижает риск пересыхания внутреннего воздуха в зимнее время. Кроме того, конструкция Passivhaus позволяет использовать «низкую» скорость вращения вентилятора, которая обычно на 30 % ниже стандартной скорости. Это удобно, когда в доме никого нет.

Применяется наивысшее требование

Как правило, подача воздуха и вытяжка должны быть сбалансированы. Следовательно, наибольшая цифра определяет требуемую производительность системы вентиляции.

Система вентиляции имеет максимальную производительность. Крайне важно, чтобы вы выбрали систему, которая подходит для этой задачи. Если вы выберете систему, которая может обеспечить только минимальную потребность в подаче/вытяжке воздуха при максимальной производительности, вы рискуете получить систему с недостаточной мощностью, которая использует нецелесообразное количество энергии для выполнения своей работы и которая также является более шумной, чем должна быть.

Требования к шуму для вентиляции жилых помещений

Компания Passivhaus рекомендует, чтобы уровень шума от технических установок, включая системы вентиляции, был ниже 25 дБ в жилых помещениях и 35 дБ в помещении системы вентиляции.

Обратитесь к эксперту

Нужна помощь в выборе правильного решения? Наша команда из более чем 100 специалистов по климат-контролю может помочь.
Вы также можете связаться или присоединиться к обсуждению в наших социальных сетях. Посетите нашу страницу в LinkedIn.

Вентиляция, что и как делает дом более энергоэффективным

Вентиляция необходима для удаления влаги и переносимых по воздуху загрязнителей из дома, чтобы защитить здоровье и комфорт проживающих в нем людей. Вентиляция также может быть важна для контроля температуры, особенно летом.

Интенсивность вентиляции в домах часто описывается как количество воздухообменов в час (ач). Это сколько раз объем воздуха, равный объему дома, вошел и вышел из дома за 1 час. Здоровая скорость вентиляции составляет 0,35 ± 0,5 ач. Другими словами, каждый час заменяется от одной трети до половины объема воздуха в доме. Ниже этого значения существует риск неудаления загрязняющих веществ должным образом, в то время как более высокая скорость вентиляции может потребовать более активного обогрева помещения.

Дома, построенные в последние несколько десятилетий прошлого века, обычно имели скорость инфильтрации около 0,3 ач, а дома, построенные до 1960 года, имели скорость инфильтрации в три раза выше. Эти старые дома обеспечивают необходимую вентиляцию только благодаря своей негерметичной конструкции.

Однако дома, построенные после 2000 года, как правило, гораздо более герметичны, в среднем около 0,2 ач.

Имеются убедительные доказательства того, что новозеландские дома плохо вентилируются и отапливаются. Перепись 2018 года зафиксировала 318,89 человек.1 дома, пораженные сыростью, с видимой плесенью размером больше листа бумаги формата А4, всегда присутствующей в 4,3% (64 536) домов и иногда присутствующей в 12,6% (188 319).

Рекомендации BRANZ

Тщательная оценка BRANZ и результатов других исследований, проведенных в 2020 году, привела к изменению взглядов на воздухонепроницаемость и вентиляцию. BRANZ теперь рекомендует, чтобы все типы новых жилых зданий:

• строились с целью воздухонепроницаемости 3 ач при 50 Па. Это достижимая цель, требующая минимальных дополнительных затрат
• должна иметь механическую вентиляцию в качестве опции по умолчанию, а также тщательно спроектированную систему естественной вентиляции в качестве опции.

Целевое значение воздухонепроницаемости 3 ач при 50 Па обеспечит очень низкую среднюю скорость инфильтрации. (Для испытаний выбрано давление 50 Па, потому что оно намного выше, чем нормальные перепады давления, естественно создаваемые ветром и температурой, поэтому влияние на измерение этих фоновых давлений уменьшается.)

Требования действующих строительных норм и правил

Строительный кодекс, пункт G4 Вентиляция требует, чтобы помещения внутри зданий имели достаточную вентиляцию для их предполагаемого использования и проживания, достаточное количество свежего воздуха и средства для удаления влаги, продуктов сгорания и других переносимых по воздуху загрязнителей.

Приемлемое решение G4/AS1 обеспечивает средства демонстрации соответствия, в том числе для большинства зданий, что в жилых помещениях чистая открываемая площадь окон и других проемов должна составлять не менее 5% площади пола. G4/AS1 также обеспечивает соответствие требованиям по удалению влаги и загрязнений из кухонь, ванных комнат и прачечных, а также по использованию активной вентиляции. На самом деле, G4/AS1 включает комментарий: В этом приемлемом решении естественная вентиляция сама по себе недостаточна для удаления влаги, образующейся на варочных панелях, в душевых и ванных комнатах.

G4/AS1 включает в себя вытяжные вентиляторы для вентиляции ванных комнат и кухонь. Приемлемое решение говорит:

1.3.3 Помещения бытовых и жилых помещений, в которых имеются варочные панели, душевые и ванные, должны быть оборудованы механическими вытяжными вентиляторами для удаления влаги, создаваемой этими устройствами. Механические вытяжные вентиляторы (включая соответствующие воздуховоды) должны иметь расход не менее:

1. 25 л/с для душевых и ванн и
2. 50 л/с для варочных панелей».

G4/AS1 требует, чтобы при установке вытяжных вентиляторов для удаления влаги и других загрязнений из кухонь и других влажных помещений вентиляторы выбрасывали воздух наружу.

Стандарты для здоровых домов

В стандартах для здоровых домов предусмотрены особые требования к активной вентиляции в арендном жилье. В комнатах с ванной или душем или варочной панелью в помещении требуется вытяжной вентилятор (вентиляторы) соответствующего размера. В санузле вытяжные вентиляторы установлены после 1 июля 2019 г.должен иметь минимальный диаметр (включая воздуховоды) 120 мм или вытяжную способность не менее 25 литров в секунду. На кухне вытяжки или вытяжные вентиляторы, установленные после 1 июля 2019 года, должны иметь минимальный диаметр (включая воздуховод) 150 мм или производительность не менее 50 литров в секунду. Вытяжной воздух должен выбрасываться наружу.

На веб-сайте Tenancy Services есть Инструмент вентиляции.

С 1 июля 2021 года вступили в силу стандарты здорового жилья для частных арендных домов и пансионатов. Владельцы арендных домов должны обеспечить соответствие своих объектов стандартам в течение 90 дней любой аренды, которая начинается или продлевается после 1 июля 2021 года. Правила применяются к пансионатам немедленно. Все частные сдаваемые в аренду дома должны соответствовать требованиям к 1 июля 2025 года.
