Вентиляция и вытяжка в частном доме: Вентиляция в частном доме

Вентиляция в частном доме — децентральные и центральные системы. Консультации по выбору

Система вентиляции частного дома

Всё чаще люди предпочитают уютные загородные дома холодным квартирам в мегаполисах. И это не удивительно. Ведь там отсутствует шум города, машин, мотоциклов, сирен и крякалок от спецавтомобилей, нет удушливого смога и светового загрязнения от тысяч ламп рекламы и уличного освещения. А самое главное – летом в них легко и свободно дышится, при условии правильно организованной вентиляции конечно.

Однако существует множество факторов, негативно влияющих на вентиляцию в помещении. Это могут быть неправильно сделанная и отсутствующая вытяжная система, герметичные пластиковые окна, синтетические отделочные материалы, повышенная влажность и другие. Чтобы круглый год и в любую погоду радоваться свежему и чистому воздуху, система вентиляции в частном доме должна быть сделана грамотно. Иначе вы рискуете столкнуться с такими проблемами как обратная тяга, плесень, духота и конденсат, особенно обостряющиеся в зимний период.

Требования к вентиляции в частном доме

Правильно организованная вентиляция в частном доме решает сразу 2 задачи. Благодаря ей с улицы поступает насыщенный кислородом воздух и уходит воздух с высоким содержанием углекислого газа, влаги, пыли, выделений из отделочных материалов помещения и мебели и т.д.  Но чтобы она выполняла свои функции, важно строго соблюдать требования к её установке:

Приток уличного воздуха по СНиП г. Москвы, должен быть не менее 30 м³/час на человека. Санузлы и подсобки требуют от 50 м³/час. А на кухне этот показатель достигает 90 м³/час, так как во время приготовления пищи выделяется большое количество влаги, а при использовании газовой плиты еще добавляется потребление огромного количества кислорода.

Приточная установка в частный дом

Приточная и приточно-вытяжная вентиляция в частном доме должна отвечать жестким требованиям: иметь достаточную производительность, возможность управления, а та же быть адаптирована к особенностям климата и природным условиям.

Вытяжная вентиляция в частном доме отводит отработанный воздух. Соответственно, должна быть снабжена либо мощным вентилятором, либо естественной и хорошо работающей общедомовой вытяжной системой, имеющей достаточный для образования естественной тяги перепад высот, как зимой, так и летом.

Что установить? Об установке вентиляции в частном доме.

Установка вентиляции в частном доме начинается с выбора типа оборудования. Вентиляция  в доме будет Централизованная или Децентрализованная.

При выборе центральной системы вентиляции, начать следует с разработки проекта. Он необходим для того, чтобы избежать ошибок в процессе монтажа, а также для учета всех нюансов.

При этом рассчитывается способ подачи воздуха, мощность и производительность оборудования, разводка труб и их сечение, местонахождение вытяжных отверстий, способы разводки, наличие камина и т.д. Так же необходимо принять меры для минимизации передачи звука по воздуховоду.

Схема вентиляции в частном доме в данном случае обязательна, нюансов очень много и желательно учесть их по максимуму до начала строительства, чтобы интегрировать систему вентиляции с остальными коммуникациями.

 При выборе вентиляции дома на базе децентральных систем, следует обратиться к специалистам, которые помогут выбрать оптимальное оборудования для любого типа дома.

Каждая из систем выше в свою очередь делится на ещё на два вида

• Приточную
• Приточно-вытяжную

Децентральные системы вентиляции для частного дома

Выбор способа вентиляции в частном доме подбираются с учетом особенностей домовладения:

• Если в доме уже сделана отделка, а в помещении выявились проблемы с вентиляцией, то в этом случае в каждом помещении рекомендуется установка децентрального приточно-вытяжного прибора — рекуператора, который будет обслуживать одну комнату (иногда может потребоваться установка двух штук, если комната большая по площади или в ней регулярно находится много человек одновременно).
• Если дом находится на стадии проектирования, то можно просчитать установку центральной системы вентиляции и реализовать проект на стадии строительства. Однако посчитайте аналогичную систему на децентральных приборах, такая система может оказаться в 2-3 раза дешевле при схожей производительности.
• Если в доме уже заложена общедомовая вытяжная система, и она работает удовлетворительно, то более комфортным в использовании будет приточная система. Однако в случае если дом отапливается электричеством или печью, то лучше обратить внимание на энергосберегающее приборы – рекуператоры.

Чтобы понять, как правильно сделать вентиляцию в частном доме, нужно придерживаться нескольких простых правил:

• Вентиляция как в каменном так и в деревянном доме должна состоять из двух частей Притока и Вытяжки. Отсутствие одного из этих элементов сведёт на нет, все попытки организовать эффективное проветривания помещения.
• Приток всегда должен приходить сначала в “чистые помещения” (спальни, залы, кабинеты, детские и т.д.), а вытяжка должна находиться в “грязных помещениях” (санузлы, кладовки, бойлерные и т.д.) Таким образом, воздух богатый кислородом будет поступать в помещения где находятся люди, а загрязнённый углекислым газом, отработанный воздух будет уходить в вытяжку унося с собой излишки влаги и запахи.
• Предусмотрите под дверями зазор, достаточный для свободного перетока воздуха из комнаты в зал или коридор. Особенно это касается санузлов и бойлерной. Очень интересным решением для этого является переточный клапан Двервент, который пропускает воздух, но не пропускает шум.

Вентиляция на кухне в частном доме должна стать частью общей системы и при её проектировании необходимо придерживаться нескольких правил:

• Вентиляционный канал от вытяжного зонта над плитой, должен быть отдельным и не совмещаться с воздуховодами из других помещений. При применении децентральных систем вентиляции, одним из решений является клапан Marley DUO. Он позволяет выкидывать отработанный воздух сразу на улицу и обойтись без прокладки воздуховодов. Причём в клапан сразу встроена система компенсации давления при включённом вытяжном зонте.
• Предусмотрите в кухне компенсационный пассивный клапан. Так как современные вытяжные зонты обладают высокой производительностью до 1000 куб\м в час, клапан будет компенсировать перепад давление при включённой вытяжке, что позволит не тянуть воздух из вентиляционных шахт и опрокидывать тягу.

Часто газовые службы имеют требования к вытяжной системе на кухне. С подробными разъяснениями для газовщиков, по организации вытяжной вентиляции на кухне частного дома, на базе прибора Вакио, можно ознакомиться здесь.

Вентиляция в спальне частного дома, так же имеет свои нюансы. Главным образом она должна быть тихая. Если дом отапливается электричеством или обеспечить естественную вентиляцию не возможно, то наиболее подходящим решением будет установка рекуператора Вакио или Mitsubishi. Данные приборы тихие и обладают монотонными шумовыми характеристиками, что очень важно для тихих спален.

Рекуператор в частном доме

В нежилом подвале как минимум стоит поставить продухи и отдушины. В идеале – в противоположных концах цоколя. При наличии перегородок, переточные клапаны должны быть и в них. Продухи должны иметь диаметр 100 -125 мм и находиться под потолком. Их желательно защитить решетками, которые препятствуют проникновению мышей и крыс.

В котельной дымоходы должны быть оборудованы парными отверстиями: для вывода газов и очистки от копоти или сажи. А её элементы изготовлены из огнеупорных материалов. И помните котельную на газу без приточного клапана в стене или в двери не примут в эксплуатацию!

На чердаке можно использовать кровельные аэраторы, вентилируемые коньки, а также перфорированные софиты. Новым и интересным решением являются крышные вытяжные вентиляторы на солнечных батареях.

И самое главное — вентиляционная система обеспечивает комфорт и безопасность. Так что не экономьте на оборудовании и доверяйте проектирование и монтаж вентиляции в частном доме профессионалам.

Приточная вентиляция в частном доме

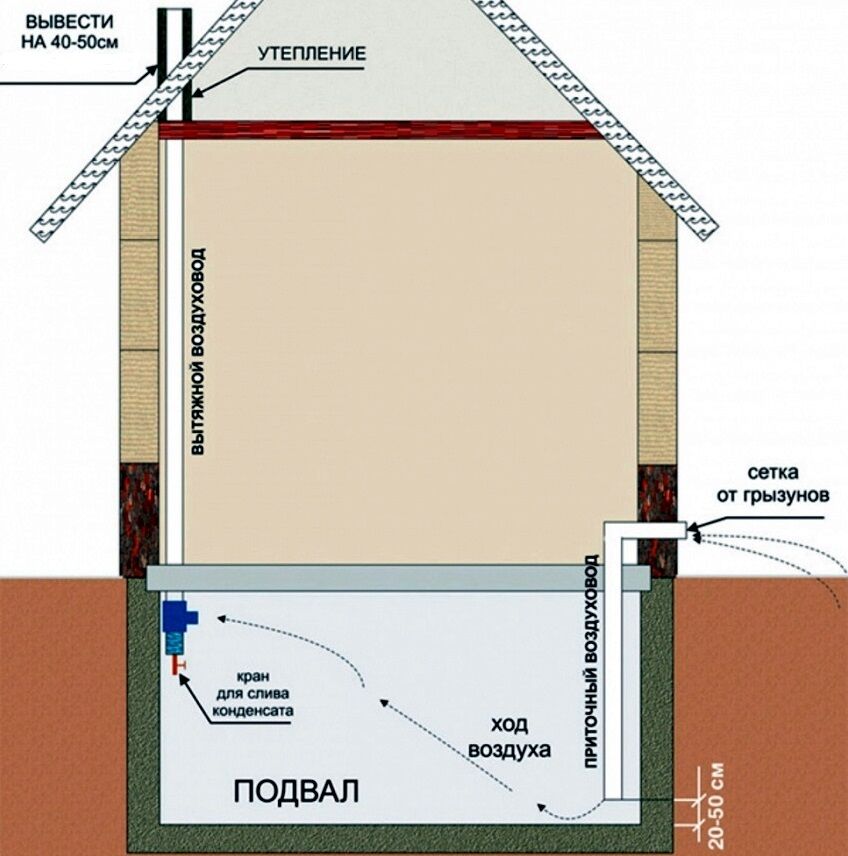

Вентиляция в подвале частного дома

В неиспользуемых подвалах стоит поставить продухи и отдушины. В идеале – в противоположных концах цоколя. При наличии перегородок, отдушины должны быть и в них. Продухи должны иметь диаметр 12 см и находиться под потолком. Их желательно защитить решетками, которые препятствуют проникновению мышей и крыс.

В подвалах, которые интенсивно используется и в нём часто находятся люди стоит установить вентиляцию такую же как и в жилой зоне, но с небольшими поправками на функциональное назначение помещений. Так вентиляция для спорт-зала в подвале будет отличаться от винной комнаты, а кинозал в подвале вентилировать нужно немного иначе чем гардеробную или сауну.

Вентиляция на кухне в частном доме

Содержание

• 1 Отводы в вентиляцию для кухни
• 2 Вентиляция на кухне с вытяжкой
• 3 Какими бывают вытяжки на кухне?
• 4 Как сделать вентиляцию на кухне
• 5 Условия допускающие работу вытяжки на кухне
• 6 Подключение вентиляции на кухне
• 7 Вытяжка должна быть безопасной
• 8 Естественная вентиляция на кухне
• 9 Установка вентиляции на кухне
• 10 Схема вентиляции кухни
• 11 Требования к вентиляции кухни

Еще на ранних этапах строительства частного дома, требуется продумывать все нюансы. Одним из моментов, требующим особого внимания, является вентиляция на кухне, поскольку от нее будет зависеть уровень комфорта в этом помещении.

Во-первых, нормальная вентиляция позволит создать максимальный уют на кухне, поскольку здесь не будут царить неприятные запахи от приготовления пищи. Во-вторых, на кухне не будут запотевать окна из-за перепада температур во время готовки. В-третьих, нормальная вентиляция — это гарант здоровья и безопасности всех проживающих людей в доме.

Отводы в вентиляцию для кухни

На любой кухне есть газовая или электрическая плита. Второй вариант считается более безопасным для здоровья, поскольку нет открытого сгорания пламени. Что касается использования газовой плиты, то здесь в процессе приготовления пищи, образуется большой объем углекислого газа.

В результате, если не использовать отводы в вентиляцию для кухни по назначению, то избыток углекислого газа может привести к головным болям, удушью и другим накапливаемым проблемам. Поэтому самым правильным решением будет установить вытяжку или наладить принудительную вентиляцию помещения.

Помимо накопления CO2, в воздухе могут скапливаться не сгоревшие до конца частички газа, что зачастую наблюдается из-за неправильной работы плиты. К тому же, если плита не современная и не имеет защиты от затухания пламени, можно попасть в ситуацию, когда убежит жидкость из кастрюли и затопит огонь, что приведет к распространению газа по дому. Поэтому вытяжки для кухни с отводом в вентиляцию должны быть установлены по требованиям техники безопасности.

Вентиляция на кухне с вытяжкой

Включая вентиляторы вытяжки перед началом приготовления пищи, вы исключите распространение неприятного запаха по всему дому. Это же исключит распространение влаги особенно при приготовлении на пару.

Современная вентиляция на кухне с вытяжкой диктует свои правила моды, позволяя вписывать в интерьер помещений современные варианты техники, которые нисколько не испортят внешний вид. Поэтому, вытяжка — это не только элемент моды в доме, но и дань безопасности, комфорту и уюту при проживании.

Какими бывают вытяжки на кухне?

В продаже представлено

множество вариантов вытяжек, которые могут быть детально подобраны под те или иные условия эксплуатации. Они имеют существенные отличия, среди которых особенно выделяют следующие направления:

• По способу очистки.

Здесь выделяют эвакуирующие и циркуляционные варианты, где первый подключается к воздуховоду и выводит вредоносные вещества и неприятный запах наружу. Этот вариант защищен клапаном обратной тяги. Второй вариант включает в свою конструкцию фильтр угольного типа, благодаря которому вентиляция кухни в доме очищает воздух, никак не соприкасаясь с внешней средой.

• По конструктивным особенностям.

Очень важен внешний вид устройства, поскольку всем нужно, чтобы оно идеально вписывалось в дизайн кухни, смотрелось эстетично, легко отмывалось, а также его монтаж занимал минимум времени, без привлечения сторонних специалистов.

Здесь выделяют купольные и встраиваемые варианты. Купольный имеет такое название благодаря форме воздушного обменника.

Пирамидальный фильтр пропускает через себя выходящий воздух и посредством трубы выпускает его наружу, через специальное отверстие. Встраиваемая вытяжка зачастую скрыта в мебели, которую делают на заказ. Ее отличает эргономичность, экономия свободного пространства, но, в то же время, удобное управление процессами.

Как сделать вентиляцию на кухне

Сначала планируйте расположение своей мебели, а именно места, где будет стоять плитка.По конструктивным особенностям. Здесь выделяют три основные разновидности изделий по монтажу. Это угловые, островные, настенные вытяжки.

Первый вариант подходит под угловые кухни, где сама варочная панель находится в углу, что в перспективе экономит пространство. Островная разновидность смотрится лучше всех, но подходит только для помещений большой площади. Как правило, такая вытяжка ставится по центру, и занимает, примерно, 60 см пространства над плитой. Последний вариант чем-то схож с настенной вытяжкой, у которой одна часть прилегает к стене, а другая находится непосредственно над плитой.

Условия допускающие работу вытяжки на кухне

Перед началом самостоятельного монтажа системы, нужно обязательно прочесть инструкцию. Это позволит определить особенности установки и эксплуатации. В инструкции обязательно будет указана минимальная высота, над которой система циркуляции воздуха должна располагаться над плитой. Есть минимальная величина, где от газовой плиты вытяжка должна располагаться минимум на 75 см, а от электрических, на расстоянии 65 см.

Подключение вентиляции на кухне

В остальном, подключение вентиляции на кухне должно осуществляться по следующей схеме, которая указывает на важные элементы, входящие в конструкцию системы вентиляции:

• Электрический двигатель с вентилятором. Обязательным условием хорошей вытяжки является возможность переключать скорости, что реализуется посредством работы асинхронного двигателя. Лопасти его вентилятора, втягивают воздух через фильтр, на котором оседает пыль, масло и другие посторонние включения в воздухе.
• Фильтр. Этот конструктивный элемент рассчитан на разное время использования. Примером неплохого фильтра считается угольная разновидность, которая легко проработает до 4 месяцев, включительно.
• Осветительные приборы. Они бывают светодиодные (самые экономичные и яркие) и галогенные, приближенные к привычному для нас уровню комнатного освещения.
• Панель управления. Отсюда ведется переключение скоростей, включается и выключается фильтр. Здесь же находится панель смены фильтра.

Вытяжка должна быть безопасной

Так как вентиляция на кухне в частном доме посредством вытяжки, будет контактировать с людьми, будет располагаться рядом с мебелью, то фактор безопасности этого устройства является первостепенным. Еще на этапе ремонта нужно вывести для устройства отдельную розетку или хотя бы группу проводов, чтобы произвести скрытое подключение под корпусом. Последний вариант более эстетичен, но неудобен, если придется часто снимать систему.

Техника безопасности требует размещение розетки или провода на уровне, не ниже, чем  60 см над мойкой или плитой. Еще лучше, если вы подключите общее электропитание кухни к дифференциальному автомату или УЗО, который исключит даже малейшую вероятность поражения электрическим током.

Естественная вентиляция на кухне

В случае, если есть естественная вентиляция на кухне, вдобавок к принудительной, то это только плюс. Это может быть реализовано посредством форточки, что актуально в летнее время года, а также посредством канала, оставленного в дымоходе. Это станет гарантом безопасности, даже если установленная вытяжка случайно выйдет из строя.

Установка вентиляции на кухне

Правильная установка вентиляции на кухне в виде вытяжки, должна осуществляться со знанием основ электрики. При подключении будут 3 провода, среди которых есть фаза, ноль, земля. Главное не перепутать землю с нулем и фазой. Как правило, заземляющий провод имеет желто-зеленый окрас. В любом случае, проверяйте провода тестером.

Схема вентиляции кухни

Как видите, схема вентиляции кухни не такая уж и сложная. Она состоит из вытяжки, трубы, обратного клапана и оголовка вентиляционного зазора, который согласно нормам СНИП должен выходить на величину больше чем 0,5 метра выше нижней части крыши. Как правило, это не делают из эстетических соображений, поскольку вся работа по вытягиванию воздуха ложится на плечи мощного вентилятора. Т.е, современная вытяжка имеет принудительный принцип действия.

Требования к вентиляции кухни

Исходя из рынка предложений, можно заключить, что требования к вентиляции кухни касаются в большей степени электрической части. Т.е, требуется подключать устройство через вводной автомат не менее 6 ампер. Важно соблюдать расположение устройства от варочной панели, а также подбирать ту или иную модель, в соответствии с дизайном интерьера кухни.

принцип приточно-вытяжной вентиляции + рекомендации по обустройству

Из-за плохо организованного воздухообмена микроклимат в коттедже часто становится неблагоприятным и некомфортным. В результате проживающие в нем люди хуже себя чувствуют, а отделка и мебель страдают от чрезмерной влажности или излишней сухости воздуха. И предотвратить эти проблемы может только хорошо организованная вентиляция в частном доме.

А как его правильно оборудовать и какой тип системы выбрать? Эти вопросы мы рассмотрим в нашей статье. Также разберемся с выбором оптимальной схемы вентиляции коттеджа и обеспечением достаточного уровня воздухообмена в отдельных помещениях дома.

Содержание статьи:

• Классификация и виды систем вентиляции
• Принципы работы вентиляции
  • Вариант №1 — Система с естественной тягой
  • Вариант №2 — Система с принудительным приводом
  0

  Что лучше схема коттеджа?

• Рекомендации для отдельных помещений
• Выводы и полезное видео по теме

Классификация и виды вентиляционных систем

Создание вентиляции в коттедже обусловлено тем, что в ней должен быть непрерывный обмен воздушными массами. Старый, отработанный воздух с большим количеством углекислого газа необходимо удалять из помещений, заменяя постоянно содержащийся кислород новым — с улицы.

Если прекратить этот воздухообмен, то микроклимат внутри быстро станет далеко не благоприятным для здоровья человека.

Согласно нормам для жилых помещений оптимальной атмосферой является температура в районе 20–25 градусов и относительная влажность 30–60% в зависимости от времени года и показаний термометра за окном

Для поддержания установленных ГОСТами параметров воздухообмена система вентиляции в доме, изготовленная своими руками или с привлечением сторонних монтажников, должна непрерывно менять воздух в помещениях.

Например, для жилых комнат в коттедже скорость воздухообмена в час устанавливается равной «1». То есть за час в них должен полностью замениться весь объем воздуха.

Вентиляция предназначена для борьбы со следующими факторами:

• избыточное тепло;
• постоянно образующаяся пыль;
• чрезмерная влажность;
• вредные газы и пары.

Каждый человек в доме круглосуточно выдыхает углекислый газ. Также в жилом доме есть камины, газовые и электрические плиты, многочисленные бытовые приборы, то есть много источников тепла, влаги, пыли и газов в коттедже. И все это необходимо убрать из помещений, чтобы микроклимат в них был пригодным для проживания.

По способу перемещения воздуха системы вентиляции бывают:

1. С естественной тягой.
2. С механическим приводом.

Первый вариант предполагает движение воздушных масс за счет существования разности давлений снаружи и внутри вентилируемого здания. При этом он может быть организованным – с помощью регулируемой арматуры, и неорганизованным – исключительно через окна, двери и воздух в фундаменте.

Во втором случае воздух принудительно перемещается по помещениям и вентиляционным каналам с помощью механических устройств. Этот вариант изменчив, но более эффективен.

Основным недостатком механической системы вентиляции является ее зависимость от электропитания. Без питания от сети вентиляторы перестанут вращаться, а эффективность воздухообмена сразу снизится

По назначению системы вентиляции делятся на:

• приточная;
• выхлоп;
• комбинированный.

Первые работают на подачу воздуха в дом снаружи, а вторые на вытяжку из здания. Третий вариант – приточно-вытяжная конструкция представляет собой симбиоз первых двух. Особенности расчета приточно-вытяжной системы мы подробно рассмотрели в .

Принцип работы вентиляции

Раньше жилье строили с деревянными окнами и дверьми. При этом особой герметичностью они не блистали. В результате через имеющиеся щели происходил постоянный и естественный обмен грязного внутреннего и чистого уличного воздуха.

Однако сейчас их заменили пластиковые оконные и дверные блоки, которые намного герметичнее. Поэтому, как вариант, на такие окна ставят специальное устройство — .

Самая распространенная ошибка при обустройстве вентиляции в старом доме – установка окон со стеклопакетами без перестройки существующей естественно выглядящей вентиляционной системы, которая уже не справляется с должным притоком свежего воздуха из-за плотно закрытых ставней

Принцип работы системы вентиляции дома основан на постоянном притоке новых воздушных масс с улицы. В результате они постепенно замещают имеющийся в помещениях воздух, вытесняя старый наружу. При этом из дома удаляются углекислый газ, запахи и влага.

Точки притока свежего воздуха:

• окно;
• двери
• вентиляционные отверстия в основании и основании;
• оконные кондиционеры.

Подробно о приточной вентиляции мы говорили в .

Удаление использованного воздуха из помещений происходит через окна и двери при проветривании, а также вентиляционную трубу (шахту) или .

Вариант №1 — Система с естественной тягой

Вентиляционная система немеханического типа работает за счет образования естественной тяги в вертикальной трубе.

Это принцип работы классического дымохода дровяной печи или камина. В обоих случаях нисходящее давление нарастает, выталкивая воздух вверх и наружу.

Чем больше разница давления и температуры между улицей и помещениями в коттедже, тем сильнее тяга в вентиляционной шахте

Также на тягу влияет насыщение воздуха влагой. Чем суше, тем тяжелее. Влажные воздушные массы неизбежно стремятся подняться под потолок и далее в вентиляционный канал, если он выходит за пределы здания.

Основной недостаток естественной вентиляции заключается в плохой эксплуатации. При сильном ветре возможно образование . Зимой из-за перепада температур система работает очень эффективно, в некоторых ситуациях даже с избытком, вытягивая драгоценное тепло из дома.

А летом его эффективность резко падает. Температурные показатели в помещениях коттеджа и на улице в летний период сильно не отличаются, поэтому неизбежно снижается сквозняк.

При порывах ветра воздух в вентиляции может возвращаться по вентканалу обратно в помещения. Образование обратной тяги — явление нечастое, но вполне возможное.

Для контроля качества воздухообмена в такой системе необходимо оборудовать вентиляционные каналы в ней. При необходимости их можно будет прикрыть, чтобы уменьшить естественную тягу.

Вариант №2 — Система принудительного привода

Если система естественной вентиляции не в состоянии поддерживать надлежащий микроклимат в коттедже, то ее необходимо заменить на приточно-вытяжную механическую вентиляцию.

В этом случае потоки воздуха принудительно перемещаются по салону с помощью вентиляторов.

Возможен также комбинированный вариант системы — с . В нем объемы как притока, так и вытяжки регулируются вентиляционными установками.

В приточной системе чистый воздух нагнетается в дом механическими устройствами, а сам уходит в вентиляционную шахту. В вытяжку втягивается вентилятором, а приток осуществляется через вентиляционные отверстия в стенах

В некоторых ситуациях дополнительно устанавливается такая система, забирающая тепло из воздуха из помещений и затем отдающая его на улицу.

Вытяжные вентиляторы устанавливаются в каждом помещении или по одному на вентиляционной шахте. А приточные устройства в частных домах обычно оборудуются в виде настенных форточек с осевым электровентилятором внутри.

Но возможен вариант с единым нагнетателем воздуховодов и вентиляционных каналов в здании.

Если делается приточно-вытяжная вентиляция, то требуется прокладка двух отдельных вентиляционных каналов — один выходит на вытяжку, второй на приток.

Это серьезно влияет на стоимость системы, но позволяет более точно ее регулировать и контролировать.

Какая схема коттеджа лучше?

Чтобы определить, чем и как лучше обустроить вентиляцию в частном доме, нужно учитывать массу факторов. Здесь важны характеристики всех инженерных систем и отопительных приборов здания.

При выборе типа системы вентиляции необходимо учитывать:

• климатические особенности местности;
• наличие вблизи дома источников неприятных и вредных примесей в воздухе;
• назначение разных помещений;
• индивидуальные особенности архитектуры здания;
• наличие газовых плит или котлов, а также каминов или печей на дровах/угле;
• количество постоянно проживающих в коттедже и многое другое.

Рекомендуется проектировать и устанавливать самостоятельно только естественную вентиляцию. Для его расчета используются упрощенные методы с усредненными показателями. Разобраться в них не сложно.

Для жилых помещений скорость воздухообмена устанавливается на расстоянии 30 м ³ /час, для ванных и туалетов в пределах 25-30 м ³ /час, а для кухни — 70-100 м ³ /час . Исходя из этих данных и кубатуры комнат, нужно только рассчитать ширину вентиляционных каналов, а затем обустроить их в здании.

И делать это лучше всего на этапе проектирования коттеджа. Часто оптимальным вариантом является вентшахта посередине конструкции с выходом ее выше конька крыши.

Чтобы правильно рассчитать ИВЛ, необходимо обладать соответствующей компетенцией. Ошибки в расчетах могут привести к постоянным поломкам вентиляционного оборудования и чрезмерным затратам на монтаж

Если частный дом строится в два-три этажа и для него выбрана система принудительного воздухообмена, то ее проектирование лучше доверить профессионал. После этого монтаж можно выполнить своими руками.

Однако, если опыта в подобном деле нет и не хочется столкнуться с проблемами в будущем, то установку всего вентиляционного оборудования также следует доверить специалисту.

По сравнению с механической естественная вентиляция дешевле, меньше шумит и не зависит от наличия электропитания. Однако регулировать его сложнее. Плюс тяга в нем сильно зависит от внешних атмосферных факторов.

А вот недостатком электровентиляторов является отсутствие проблем с поломками и необходимостью их обслуживания.

Система принудительной вентиляции в частном доме в комбинированном или только вытяжном или приточном исполнении более сложна в монтаже и эксплуатации. Зато позволяет сэкономить на отоплении и более точно контролировать микроклимат в коттедже.

Рекомендации для отдельных помещений

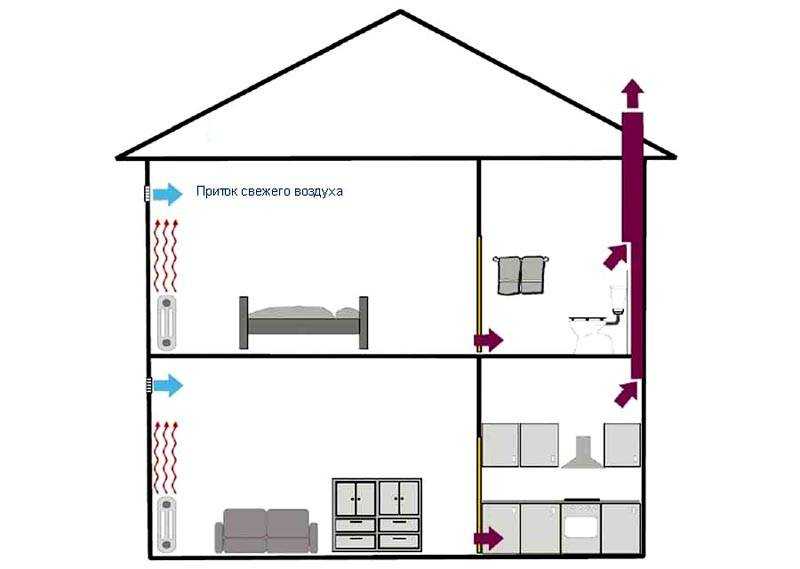

Воздушные потоки при обустройстве любой вентиляции в частном доме строятся таким образом, чтобы чистый уличный воздух поступал в первую очередь в гостиную, спальни, кабинет и библиотеку.

А дальше по коридорам он должен пройти на кухню, ванную и кладовую с выходом в вытяжную вентиляционную шахту.

Для обеспечения беспрепятственного естественного притока воздуха через коттедж все межкомнатные двери должны иметь зазор между дверным полотном и порогом 2-3 см

Если дача деревянная, то в ванной также должна быть предусмотрена дополнительная вытяжка. Влажность в этом помещении повышенная, без вытяжного вентилятора тут обойтись будет сложно

На кухне кроме вентиляционного отверстия рекомендуется дополнительно поставить вентиляционный канал. Он позволит быстро удалить запахи готовки, не давая им распространиться на другие помещения в доме.

Отдельный момент котельная и кухня с газовым оборудованием. Они должны быть оборудованы отдельным каналом для притока воздуха прямо с улицы. Плюс не забываем про дымоход.

Так кислород для горения будет поступать в топку в необходимом объеме, а угарный газ сразу выходить из помещения.

Выводы и полезное видео по теме

Из следующего видео вы узнаете, как правильно составить проект вентиляции:

Как реализовать приточно-вытяжную вентиляцию на даче своими руками:

принцип работы внутридомовой системы вентиляции:

Самый простой и дешевый способ сделать классическую естественную вентиляцию в частном доме.

Но если коттедж большой по площади, с множеством жилых и нежилых помещений, камином и газовым оборудованием, то необходимо будет обустроить его механический аналог. Эта система будет стоить дороже в монтаже и эксплуатации, но воздухообмен и микроклимат внутри будут на должном уровне. .

Сравните системы вентиляции для частного дома и не можете определиться с оптимальным вариантом в вашем случае? Задайте свой вопрос нашим специалистам в комментариях к этой статье.

А может у вас остались вопросы по нюансам обустройства вентиляционной системы и правилам выбора оборудования? Спрашивайте совета в разделе комментариев — мы и опытные посетители нашего сайта постараемся вам помочь.

Схема вентиляции в частном доме: правила проектирования

В многоквартирных домах наличие системы вентиляции с естественной индукционной циркуляцией воздуха является необходимым условием, без которого жилой объект не будет введен в эксплуатацию.

Однако в частном строительстве об организации воздухообмена часто вспоминают только при появлении неприятных запахов и грибковой плесени на стенах. Грамотно спроектированная схема вентиляции в частном доме поможет решить эту проблему.

В этом материале мы поговорим об особенностях естественной и принудительной вентиляции, принципах ее функционирования. А также о том, как правильно спроектировать систему воздухообмена в частном доме.

Содержание статьи:

• Зачем зданию нужна вентиляция?
• Способы организации воздухообмена в птичнике
• Виды вентиляционных систем
• Естественная вентиляция в птичнике
  • Как повысить КПД?
• Особенности принудительного воздухообмена
  • Описание варианта ИВЛ
  • ИВЛ с рекуперацией
  • Система без рекуперации тепла
• Комбинированная система тип
• Правила проектирования вентиляции
• Выводы и полезное видео по теме

Зачем зданию нужна вентиляция?

Использование в строительстве современных материалов и различных наружных ограждающих конструкций коттеджа/дома усложняет естественный воздухообмен между помещениями и улицей, а иногда и вовсе блокирует его. Благодаря внутренним и навесным пластиковым окнам здания становятся герметичными.

Такие меры способствуют сохранению тепла и энергосбережению, но сильно затрудняют приток свежего воздуха. Чтобы исправить эту типичную ситуацию, необходимо организовать эффективную систему циркуляции воздуха.

Вентиляция в здании необходима для того, чтобы свежий воздух регулярно поступал в ванную комнату, спальню, гостиную и кухню через открытые окна и двери, а через специальные устройства — анемостаты и воздухораспределители.

Согласно общепринятым санитарно-гигиеническим нормам исправно функционирующая система вентиляции является обязательным элементом инженерного оборудования всех жилых помещений.

Постоянный приток воздуха в доме обеспечит комфортные условия для длительного пребывания людей и обслуживания растений, а также для полноценного функционирования всех технических систем.

Вентиляция необходима для поддержания оптимальных параметров окружающей среды для безопасной эксплуатации различных строительных конструкций, деревянной мебели и предметов интерьера.

Циркуляция воздушных потоков должна быть организована не только в жилых помещениях, но и в помещениях хозяйственно-бытового назначения — ванной и санузлах, на кухне, в котельной и др.

Качественная система вентиляции способствует быстрому отводу лишней влаги и тепла. Вместе с отработанным воздухом из помещения одновременно удаляются вредные микроорганизмы, скопившаяся грязь и пыль.

Организация оттока загрязненного воздуха – профилактическая мера в непростой борьбе с грибком и плесенью

Именно поэтому важно продумать все детали инженерной сети еще на этапе проектирования жилого дома: сделать Это мощнее, чем в других помещениях, правильно подобрать функциональные элементы системы вентиляции, чтобы обеспечить оптимальный уровень кислорода в помещении.

Способы организации воздухообмена в птичнике

Обеспечить воздухообмен в жилом доме можно различными способами – от периодического кратковременного открывания дверей и окон до установки многофункциональных систем подготовки и подачи чистого воздуха в каждое помещение.

С точки зрения вентиляции здоровая и комфортная атмосфера в доме складывается не только за счет состава воздуха. Важную роль играют его температура, равномерность распределения и подвижность.

Поступление прохладного воздуха может создать мощный конвекционный поток, который человек воспримет как неприятный сквозняк. В результате даже при нормальной температуре в помещении будет некомфортно.

В старых кирпичных домах вентиляция и проветривание обеспечивались специальными форточками, оставшимися при строительстве жилого объекта

Система вентиляции на кухне коттеджа из деревянного бруса казалась максимально простой. Негерметичные дверные проемы и оконные блоки способствовали непрерывной циркуляции воздушных потоков в доме.

Все эти способы сегодня используются в небольших одноэтажных домах. Естественной вентиляции там вполне достаточно. Но если говорить о больших и просторных частных домах, то без дополнительно установленных центральных кондиционеров и вентиляторов не обойтись.

Типы вентиляционных систем

Согласно основным требованиям санитарно-гигиенических норм производительность вентиляции любого типа должна быть:

• 3м ³ в час на 1 м2 площади жилых помещений;
• 25 м ³ для отдельных санузлов;
• 50 м ³ для сантехники.

Количество свежего воздуха, которое необходимо подавать в разные помещения, зависит от ряда других факторов — количества людей, характера и частоты выполняемых работ, концентрации вредных веществ.

В жилых помещениях на одного взрослого ³ вводят 35 м воздуха, для детей до 10 лет принимают норму 15-20 м ³ в час, детей чуть старше — 25 м ³ .

Разработанная схема вентиляции с соблюдением этих параметров обеспечит регулярный стабильный приток свежего воздуха и комфортное проживание в частном доме.

Системы воздухообмена бывают трех видов:

• естественные — с естественным побуждением для циркуляции воздушных потоков;
• механические — с принудительным впуском и выпуском воздуха;
• комбинированный — с частичным применением механического волочения и естественным поступлением приточных воздушных масс.

В доме необходимо организовать непрерывную автоматическую подачу чистого воздуха. Меняться может только интенсивность притока и отвода.

Наиболее экономичной и простой в эксплуатации является система естественной вентиляции, бесперебойно работающая без электричества

Но с другой стороны, задействованные принудительные механизмы значительно упрощают вентиляцию жилых и подсобных помещений.

А как правильно рассчитать систему вентиляции для дома читайте .

Естественная вентиляция в доме

Для организации естественного воздухообмена используется концепция вертикальных вентиляционных каналов. Один конец монтируется внутри помещения, а другой выводится немного выше крыши здания.

Поскольку температура воздуха в доме обычно отличается от уличной, по вытяжному каналу постепенно поднимаются теплые потоки. Свежая порция поступает в помещение снаружи через оконные и дверные блоки.

Работоспособность схемы естественной вентиляции зависит от факторов, не зависящих от человека — ветра и температуры окружающей среды

Среди основных достоинств такой системы простота и минимальные затраты на обустройство, насыщение помещений естественным воздухом, независимость от электричества.

Но есть и существенные недостатки. Так, естественная вентиляция в частном доме будет работать только до тех пор, пока температура воздуха на улице не превысит 12 градусов по Цельсию. При высокой производительности вытяжка не сможет полноценно работать.

На первый взгляд, такая ситуация кажется идеальной для зимы, но здесь есть недостаток, который просто невозможно не заметить. При значительной разнице температур наружного и внутреннего воздуха система начнет работать быстрее. Все тепло будет буквально свободно улетать в трубу.

Поэтому жители коттеджей и частных домов тратят на отопление больше энергии, чем требуют нормальные климатические условия.

Нестабильная работа летом — главный минус схемы естественной вентиляции

Для организации системы вентиляции данного типа отдельные воздуховоды от каждого подсобного помещения прокладывают в общую шахту. От кухни нужно проложить два канала – один от вытяжной решетки под потолком, а другой от кухонной вытяжки.

А также особое внимание нужно уделить всем помещениям, полностью/частично расположенным ниже уровня земли в доме. Они накапливают токсичный радон. Для уменьшения количества опасного газа следует оборудовать мощный вытяжной канал.

Кроме того, нужно позаботиться о надежной гидроизоляции подвала. Ведь даже самая эффективная приточно-вытяжная система не справится со своими задачами, если в подвале частного дома или коттеджа всегда сыро.

Как повысить эффективность?

Есть несколько способов, которые могут помочь улучшить эффект естественной системы воздухообмена:

• установить специальный клапан на входе в канал;
• крепление решеток с клапанами на каналы притока и оттока;
• использовать дефлектор.

Оснащен автоматическим клапаном, реагирующим даже на незначительное изменение влажности. Монтируется на входе в воздуховод внутри здания. При повышении влажности в помещении срабатывает автоматическое реле и внутренний клапан больше открывает канал.

В случае снижения производительности устройство закрывает вход. Чувствительный элемент представляет собой датчик, улавливающий сигналы из окружающей среды. Его устанавливают снаружи дома.

В зимнее время клапан необходимо дополнительно закрывать. Это сведет к минимуму попадание холодного воздуха в жилой дом. Однако установка такого устройства не перекроет всех недостатков естественной вентиляции.

Вытяжные вентиляционные каналы устанавливаются в капитальных внутренних стенах здания. Воздуховоды целесообразно объединять в небольшие группы так, чтобы проход через кровлю был организован в одну трубу

Еще один эффективный метод – установка решеток с задвижками на каналы притока и отвода воздушных масс. Вы можете управлять ими только вручную. Положение клапана необходимо регулировать не реже одного раза в сезон при изменении температуры наружного воздуха.

Ветер также может способствовать тяге в вертикальных выхлопных каналах. Для использования естественной силы сверху на трубу надевают дефлектор – специальное устройство, защищающее воздуховод от мусора и осадков, а также увеличивающее тягу.

Применение дефлектора позволяет увеличить производительность дымохода/вентиляционного канала на 20%

С помощью дефлектора один воздушный поток разрезается на два и более с разной скоростью. Он создает вакуум, который, в свою очередь, увеличивает перепад давления в трубе. В результате воздуховод лучше всасывает отработанный воздух.

Особенности принудительного воздухообмена

Если естественная вентиляция не обеспечивает полного воздухообмена, в частном доме монтируется мощная приточно-вытяжная система.

Помогает сбалансировать поток воздуха, который непрерывно циркулирует между помещениями и окружающей средой. Такая вентиляция обеспечивает стабильную подачу очищенного свежего воздуха и удаление загрязненного наружу.

Описание варианта ИВЛ

Современные многофункциональные установки приточно-вытяжной вентиляции максимально используют энергию подаваемых воздушных потоков и преобразуют ее в тепло.

Такие системы производят глубокую очистку приточного воздуха, полностью фильтруя его от пыли, различных аллергенов, бактерий и других вредоносных микроорганизмов.

Дополнительная обработка создается с помощью фильтровального оборудования, высокоэффективных шумопоглотителей, устройств ионизации и увлажнения, иногда используются ароматизирующие устройства.

Обработанные воздушные потоки распределяются по всему птичнику через специальные вентиляционные короба. Подготовленный чистый воздух поступает в спальню и детскую комнату, кабинет, гостиную, кухню и санузлы, подсобные помещения и удаляется оттуда вытяжной системой

Функциональными элементами системы с принудительным воздухообменом являются фильтры и рекуператоры, вентиляторы, вытяжки, устройства управления и, непосредственно, вентиляционная установка.

Встроенная электроника позволяет выборочно устанавливать оптимальные пользовательские режимы работы системы в зависимости от температуры и влажности во времени. Значительно упростите работу пультов дистанционного управления и интеллектуальных контроллеров.

Механическая вентиляция способствует предотвращению образования неприятных запахов на кухне, предотвращает появление сырости и распространение цветной плесени, решает проблему постоянной влажности в ванной и конденсата на поверхности теплого пола, стеклопакетов , дверные блоки.

Мощные агрегаты со встроенными фильтрами, специальными шумопоглотителями и обогревателями занимают много места. Для их обустройства необходимо освободить место на чердаке или в подвале частного дома

Современные многофункциональные системы принудительной вентиляции часто сочетаются с интеллектуальными системами управления и контроля. Такие меры оптимизируют работу оборудования всех установленных в доме инженерных систем, позволяют организовать удобное дистанционное управление оборудованием через Интернет.

Вентиляция механическая с рекуперацией тепла

В схемах с рекуперацией тепла за воздухообмен в здании отвечает приточно-вытяжная стационарная установка. В систему поступает воздух из окружающей среды, после чего фильтр очищается от пыли, загрязнений и направляется на основной подогрев в рекуператор.

До необходимой температуры воздушные массы нагреваются в электрос/ и по прочным вентиляционным каналам из оцинкованной стали распределяются по всему дому.

Система рекуперации тепла обеспечит круглый год высокое качество воздуха в жилом доме. При малых скоростях работающих вентиляторов приточно-вытяжные стационарные установки работают практически бесшумно.

Автоматика позволяет гибко управлять работой оборудования: регулировать потоки воздуха, устанавливать комфортную температуру, изменять скорость воздушных потоков.

Рекуперация — рациональное использование тепловой энергии вытяжного воздуха для последующего нагрева приточного воздуха. Это позволяет снизить до 85% расхода тепла на нагрев потока воздуха из внешней среды в зимний период

Обслуживание такой установки заключается в регулярной замене фильтров. Новые элементы очистки воздуха от пыли рекомендуется заменять один раз в квартал.

Система без рекуперации тепла

Для организации функциональной приточно-вытяжной вентиляции без рекуператора воздуха применяют сразу несколько вытяжных систем и центральный приточный узел. Уличный воздух нагревается или охлаждается, затем очищается в фильтре, после чего по сети каналов распределяется по жилым помещениям.

Удаление отработанных тяжелых воздушных масс осуществляется вытяжками в помещениях хозяйственно-технического назначения. Такие системы делают частично естественными, а частично принудительными. Они функционируют за счет естественной тяги и благодаря канальным вентиляторам.

Приточно-вытяжные контуры без рекуперации тепла обеспечивают нагрев и очистку воздуха, поступающего в дом, но потребляют большое количество энергии на постоянную обработку воздушных потоков.

Система комбинированная типа

Вентиляция комбинированная реализуется в основном в виде схемы с естественным притоком и механическим, то есть принудительным, отводом отработанной массы.

Свежий воздух поступает в помещения через клапаны за счет разрежения, создаваемого вытяжными вентиляторами. При этом предварительный подогрев приточных воздушных масс не производится. Но это не проблема, если под клапан установить правильно подобранный нагревательный элемент – открытый радиатор.

Механическая вытяжка в частном доме осуществляется вентиляторами, обычно канальными. Их может быть несколько, но иногда достаточно и одного.

Для обеспечения эффективной циркуляции воздуха вытяжные вентиляторы должны работать непрерывно. В целях экономии энергоресурсов к системе подключаются автоматические/ручные регуляторы скорости.

Приток воздуха в дом организован естественным образом. Для этого используют настенные или специальные оконные приточные клапаны. Конструкция таких устройств не предусматривает наличие подвижных элементов

Специалисты характеризуют комбинированную вентиляцию как функциональную, относительно недорогую и простую в эксплуатации. Расположение сопутствующего оборудования не требует много места. Кроме того, все функциональные элементы требуют минимального обслуживания.

Среди недостатков комбинированного типа системы стоит отметить отсутствие фильтрации и подогрева приточного воздуха, а также минимальные нормы воздухообмена.

Правила проектирования вентиляции

Полноценная работа вентиляционной системы напрямую зависит от точного расчета технических параметров и грамотно составленного проекта циркуляции воздушных потоков в доме.

Разработка схемы расстановки оборудования и разводки труб позволяет проложить в проекте каналы для отвода загрязненного воздуха. Кроме того, будет удобно регулировать высоту потолков в помещениях с учетом дополнительного места для прокладки отходящих труб.

Расчет вентиляции и аспирации должен выполняться на этапе архитектурного планирования жилого объекта

Если монтаж вентиляции производится при перепланировке/реконструкции здания, необходимо специально штробить стены под вентиляционные каналы или установить массивные боковые шахты, которые выглядят не эстетично.

Именно на стадии технического проекта системы воздухообмена определяются основные технические решения:

• способ распределения воздушных потоков в доме;
• тип вентиляционных и вытяжных шахт;
• наличие фильтрующего оборудования.

Однако при расчете системы вентиляции инфильтрацию не учитывают, так как вклад в циркуляцию воздушных потоков ничтожен.

Некоторые строительные материалы и ограждающие конструкции могут пропускать воздух без специальных инструментов. Этот процесс называется активной естественной инфильтрацией, что необходимо учитывать при разработке схемы теплоснабжения дома

На качество воздуха жилых и хозяйственных помещений влияет множество факторов. При разработке проекта вентиляции помимо конструктивных особенностей частного дома учитываются различные общепринятые нормы и объективные показатели. Также немаловажную роль в этом процессе играют личные предпочтения владельца дома и доступный бюджет.

Проектирование систем вентиляции выполняется по такому плану:

1. На начальном этапе составить техническое задание.
2. Вторым этапом является подбор оптимальной концепции воздухообмена в частном доме.
3. Следующий этап — разработка схемы с расчетом уровня создаваемой вентиляции, шума, расчет сечения и подбор воздуховодов с требуемыми параметрами.
4. Далее идет подготовка чертежа для утверждения заказчиком.
5. Последний этап – окончательный проект и сдача готовой схемы вентиляции.

Необходимо исключить ситуации, когда для проведения ремонтных работ или периодического осмотра оборудования необходимо производить демонтаж частей строительных конструкций или декоративной отделки. Поэтому фильтры, нагреватели, вентиляторы и другие элементы системы лучше размещать в специальном техническом помещении.

Также решит проблему организации эффективной шумоизоляции работающей вентиляционной установки.

В процессе разработки проектной документации необходимо доработать вопросы будущей эксплуатации и обслуживания системы вентиляции.

Если не следовать шаблонам, а разработать индивидуальную концепцию обустройства вентиляции под конкретный строительный объект, можно обеспечить стабильную подачу чистого воздуха во все внутренние помещения и вытяжку загрязненного воздуха.

При разработке схемы вентиляции необходимо ориентироваться на некоторые технические особенности:

• объемы вытяжных и приточных воздушных масс должны быть уравновешены;
• свежий и чистый воздух подается только в жилые помещения, а вытяжной удаляется из подсобных помещений;
• объединение вытяжек из кухни и ванной комнаты в один вентканал не допускается;
• скорость движения воздуха в выхлопных трубах и магистральных каналах не должна превышать 6 м/с. На выходе из колосника максимальный показатель 3 м/с;
• вентиляционные шахты, проходящие по улице, должны быть изолированы теплоизоляционными материалами толщиной не менее 5 см.

Специалисты рекомендуют выбирать базовый приточно-вытяжной контур. Обустроенная вентиляция такого типа эффективно справится с подачей свежего воздуха и фильтрацией внутреннего.

Правильный подход к устройству для циркуляции воздушных масс поможет создать в доме благоприятный и комфортный микроклимат.

Выводы и полезное видео по теме

Видео объясняет, зачем нужна вентиляция в каждом частном доме и почему нельзя допускать смешения потоков приточного и вытяжного воздуха:

В этом видео наглядно показано, как правильно организовать приток и эвакуации воздуха при естественной схеме вентиляции загородного дома:

Видео о том, как работает приточно-вытяжная вентиляция достаточной мощности с рекуперацией тепловой энергии на примере системы profi-air немецкого производителя FRANKISCHE:
