Вентиляция для газового котла в частном доме: правила обустройства

Необходимость в монтаже вентиляционной системы распространяется не только на комнаты, в которых жильцы проводят основное время – спальни, гостиные, кухни – но и на нежилые помещения. Вентилирование особенно нужно, если в подсобках и котельных установлено отопительное оборудование.

И для безопасной жизни людей, и для беспроблемной эксплуатации дающего тепло агрегата требуется грамотно организованная система воздухообмена. Все о том, как должна быть устроена вентиляция для газового котла в частном доме, вы узнаете из представленной нами статьи.

Мы подскажем, что нужно учесть на предварительном этапе. Объясним, что следует сделать перед монтажом вентиляционных каналов, какие правила соблюдать в процессе установки системы. Эта информация может пригодиться, если часть работ вы захотите выполнить самостоятельно, без привлечения специалистов.

Содержание статьи:

  • Для чего нужна вентиляция?
  • Требования к установке: все по закону
  • О видах вентиляции в частном доме
    • Вариант #1 – естественная система
    • Вариант #2 – принудительная система
  • Коаксиальный дымоход как элемент вентиляции
  • Выводы и полезное видео по теме

Для чего нужна вентиляция?

Некоторые собственники коттеджей и дачных домов сомневаются в необходимости вентиляции или утверждают, что для обеспечения воздухообмена достаточно открытой форточки в котельной.

Однако форточку держать открытой все время невозможно. Нередко для полноценного отвода отработанного воздуха необходима бывает механизированная вытяжка, поэтому кроме естественной вентиляции приходится устанавливать и принудительную.

Для установки газового котла подходит коридор, прихожая, кухня (по новым правилам в ванной – нельзя), но лучшим и наиболее безопасным местом считается отдельная котельная с налаженной системой вентиляции

Система отведения газов выполняет очень важные функции:

  • Поставляет кислород в объеме, необходимом для обеспечения процесса горения топлива. Как известно, дефицит кислорода чреват такими последствиями, как уменьшение теплоотдачи, неполное сгорание или увеличение количества требуемого топлива, преждевременный износ оборудования, засорение дымохода гарью и копотью.
  • Удаляет продукты горения. Часть угарного газа может проникать в помещение даже при правильной установке и эксплуатации дымохода, а критическая концентрация его в воздухе – прямая угроза здоровью проживающих в доме людей.
  • Выводит газ при случайном попадании его в воздух. Возможность нарушения герметичности газовых линий также не нужно упускать из виду – редко, но утечка пропана происходит. Результатом может стать или отравление жильцов, или мощный взрыв.

Защитить от негативных последствий может только продуманная, спроектированная согласно требованиям СНиП система вентиляции при установке газового котла. Благодаря вы защитите семью от взрыва, пожара и отравления, снизите нагрузку на котел, уменьшите расход топлива и увеличите теплоотдачу обогревательного оборудования.

Требования к установке: все по закону

При , которые стали популярным благодаря недорогому топливу, требования предъявляются как к самой котельной, если агрегат располагают в отдельном нежилом помещении, так и к подбору мест для всех элементов вентиляционной системы.

Если бытовой газовый котел обладает мощностью более 30 кВт, его требуется установить в отдельном помещении. Оно может находится как в жилом здании, так и за его пределами

Для агрегатов, мощность которых превышает 150 кВт, возводят отдельное строение или делают пристройку к жилому дому. По соседству с котельной, через смежную стену, должно находиться нежилое помещение.

Правила вентиляции и кондиционирования изложены в СНиП 2.04.05—91. Основное требование касается воздухообмена, который должен совершаться в полном объеме не менее 3 раз в течение часа.

Будьте готовы к надзору представителей газовой службы, которые обязательно проверят:

  • наличие прочного фундамента и бетонированного пола;
  • проложенные коммуникации – водопровод, канализацию, трубы отопления;
  • утепление стен и газоотвода для предотвращения замерзания в холодный период;
  • площадь – не менее 15 м³;
  • высоту потолков – 2,2 м и выше;
  • обязательное естественное освещение – окно размером не менее 3 см² на каждый кубометр объема котельной.

Для обеспечения естественной вентиляции окно оснащают форточкой, а под входной дверью оставляют небольшой зазор для свободного поступления воздуха – высотой примерно 2,5 см. Вместо щели применяют перфорацию двери – в нижней части, прилегающей к полу или порогу, проделывают несколько отверстий диаметром около 2 см.

Если дверь пристройки ведет в дом, точнее, в нежилую комнату, то ее изготавливают из огнестойкого материала с высоким классом пожаробезопасности.

Нередко в качестве топлива используют не природный магистральный газ, а баллоны со сжиженным газом. Их нельзя хранить рядом с котлом

Для баллонов оборудуется еще одно дополнительное помещение, а с котлом их соединяют посредством подающей топливо трубы.

Требования, касающиеся дымоходов и вентиляции:

  • вывод газов и подача воздуха осуществляются через отдельные каналы;
  • размер вентиляционного окна для притока воздуха – не менее 1/30 от площади котельной;

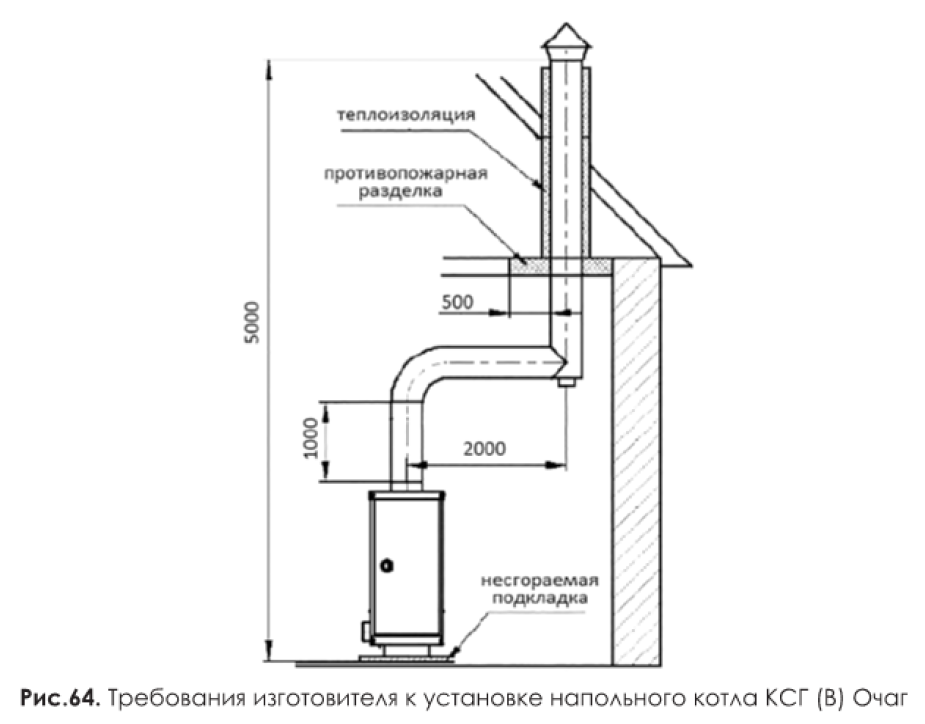

  • котел устанавливают на минимальном расстоянии от выхода дымоотводной трубы и вентиляционной шахты;
  • если коаксиальный дымоход проводят через стену, то организуют два отверстия: первое – непосредственно для трубы, второе – для технического обслуживания.

Установленные в частном доме вентканалы для напольного или должны быть открытыми всегда, чтобы циркуляция воздуха производилась постоянно.

О видах вентиляции в частном доме

Побуждение воздухообмена происходит двумя способами: или естественным путем, или принуждением.

Естественную схему используют, если пользуются котлом мощностью до 30 кВт при выполнении всех требований установки, предъявленных производителем. Обеспечение вентиляции для работы более мощных агрегатов осуществляется принудительно, с помощью вентиляторов. Рассмотрим оба способа вентиляции.

Вариант #1 – естественная система

Менее продуктивная, но более простая естественная вентиляция уместна в небольших домах с маломощным отопительным оборудованием. Часто ее хватает для воздухообменных процессов, происходящих в подвалах, на чердаках, в сараях и гаражах.

Приток воздуха происходит через форточки, приоткрытые окна, отверстия под дверями, а вытяжка – через воздуховоды, установленные в верхней части стен или в потолке и выведенные над кровлей

Правильно организованная вентиляция «захватывает» весь воздушный объем котельной. Для этого отверстия для притока и выхода воздуха устраивают в противоположных точках помещения.

Например, устанавливают котел прямо напротив двери, а вытяжное отверстие – над газовым оборудованием. Воздух движется снизу, перемещается через всю комнату и поднимается вверх к вытяжке. Окно в таком случае может находиться на любой стене.

Для устройства приточно-вытяжной вентиляции нужно выполнить ряд действий:

  1. В нижней части дверного полотна проделать несколько отверстий сверлом или маленькой коронкой. Если между дверью и полом/порогом есть щель 2,5 см и более, перфорация не нужна.
  2. Проверить, достаточно ли естественного освещения для обслуживания котла и хорошо ли открывается форточка.
  3. Для обеспечения постоянного притока воздуха с улицы можно проделать в стене отверстие диаметром 150-200 мм. Для этого используют перфоратор или дрель с насадкой-коронкой нужного размера.
  4. Если в стене предусмотрена вентиляционная шахта, установить на стене декоративную решетку и проконтролировать, что выведенная на кровлю труба защищена от дождя и ветра колпаком.

Отверстие в стене также нельзя оставлять без защиты – через него в помещение может попасть мусор или проникнуть грызуны.

Обычно с наружной стороны отверстие или гильзу, вставленную в стену, оснащают решеткой из металла. Пластиковые детали считаются ненадежными и быстро ломаются

Приточные клапаны, которые имеются в продаже, изначально оснащены дополнительными средствами защиты – решеткой, сеткой или лючком, который обычно держат в открытом состоянии.

Выходное отверстие не рекомендуется устраивать рядом с котлом. В холодный сезон резкое снижение температуры может повлиять на работу котла, поэтому сверлить стену лучше на расстоянии не менее 1-1,5 м от места установки агрегата.

Преимущество естественной вентиляции, как и естественного освещения – полная независимость от исправности электросети. Если по каким-то причинам электричество в доме пропадет, воздухообмен в котельной не нарушится, а света будет достаточно для регулировки оборудования

Если котел установлен на кухне, вытяжной воздуховод выводится в вентиляционную шахту традиционным способом – через отверстие, расположенное под потолком. Иногда это просто труба, ведущая на чердак, а оттуда – на крышу.

Система – это пример канальной системы. Каналы могут проходить под подвесным потолком, в нишах и шахтах.

Если нет шахты, трубу проводят вдоль стен помещений и чердака, а затем выводят наружу через кровлю, проделав отверстие по диаметру

Кроме труб используют шиберы, заслонки, соединительные элементы, декоративные решетки, воздухозаборники, аэраторы.

Несколько советов по монтажу воздуховода:

Галерея изображений

Фото из

Пластиковая труба для воздуховода

Циркулярка для резки труб

Силиконовый герметик в качестве клея

Напыляемый утеплитель для теплоизоляции вентканала

Преимущество напыляемого утеплителя – в возможности его нанесения на уже установленные трубы. Процесс происходит быстро и легко, причем можно теплоизолировать криволинейно установленные воздуховоды и трубы, расположенные в труднодоступных местах.

На кровле трубу выводят на высоту 0,5-1 м над кровельным покрытием и накрывают оголовком – специальным защитным колпаком.

Нужно помнить, что диаметр каналов вентиляции для газового котла зависит от скорости воздухообмена, объема помещения и других факторов. Чтобы избежать сложных вычислений, можно воспользоваться готовыми таблицами

Ответственные производители котельного оборудования предоставляют информативные инструкции по установке и эксплуатации агрегатов. В технической документации можно найти рекомендации и по выбору систем вентиляции с указанием технических характеристик вентканалов.

Вариант #2 – принудительная система

Если естественного воздухообмена недостаточно для выполнения рекомендаций производителя по эксплуатации котла, то требуется установить канальный вентилятор. Однако лучшее решение – это комбинированная система с использованием фильтров, и вентиляторов.

В результате работы системы вентиляции воздух нагнетается в камеру сгорания, а продукты сгорания выводятся с нужной для воздухообмена скоростью.

Современные газовые котлы для бытового использования укомплектованы автоматикой, которая регулирует подачу топлива в зависимости от окружающей температуры и других показателей

Хорошо настроенная вентиляция вкупе с отрегулированным оборудованием создают микроклимат, при котором экономится топливо и возрастает эффективность всей

Чтобы правильно подобрать вентилятор, нужно учитывать его производительность. Предположим, что объем котельной – 10 м³. По требованиям, за 1 час в помещении воздух должен меняться 3 раза, то есть 10 х 3 = 30 м³/ч – минимальная производительность вентилятора.

В вентканалы для газовых котлов рекомендуем устанавливать надежные вентиляторы в металлических или пластиковых корпусах. Они отличаются тем, что не деформируются со временем и выдерживают высокие температуры

Можно использовать автоматическую регулировку, которая включает вентиляционное оборудование вместе с запуском котла.

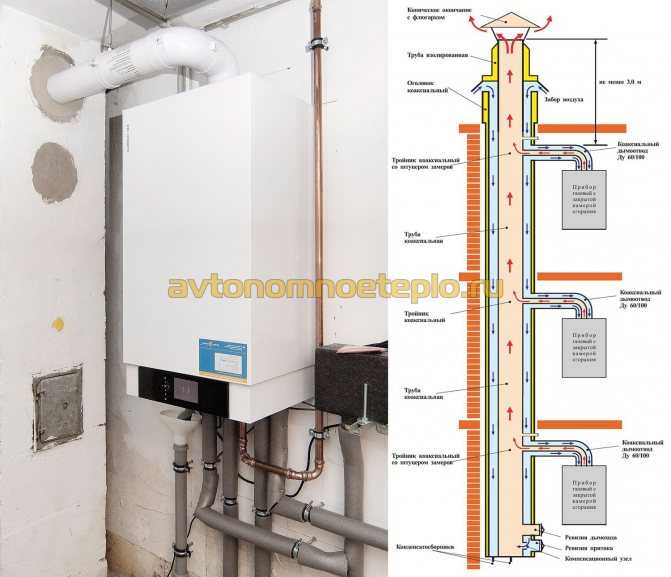

Коаксиальный дымоход как элемент вентиляции

Благодаря своей конструкции пользуются вполне обоснованной популярностью. Их собирают по схеме «труба в трубе», что позволяет выполнять сразу две необходимые для газового оборудования функции: вывод продуктов горения наружу и подачу воздуха для обеспечения процесса горения.

Коаксиальные дымоходы делятся на два вида: горизонтально и вертикально расположенные. Первые устанавливают в стену, вторые выводят через перекрытие на чердак, затем на кровлю. Вертикальная система отвода газов длиннее, дороже, сложнее в монтаже и требует установки конденсатосборника.

Единственный минус оборудования – риск замерзания конденсата на наружной части, выведенной наружу. Проблема решается утеплением трубы минватой или другим теплоизоляционным материалом, хотя в морозы и это не спасет

Для борьбы с наледью конец трубы оснащают решетчатым оголовком.

Несколько правил правильной :

  • Вывод трубы рекомендуют оборудовать на высоте 2 м над землей.
  • Расстояние от трубы до расположенного сверху окна – не менее 1 м.
  • Сборник конденсата не обязателен, если трубу установить под наклоном 3-12° по направлению к улице.
  • Выводить магистраль в соседнее помещение запрещено.

Если рядом с выходом дымохода расположена газовая труба, расстояние между ними должно быть 0,2 м или более.

Стандартная комплектация горизонтального оборудования состоит из трубы, колена для подключения к котлу, переходников, декоративных накладок, обжимных колец, крепежных болтов.

Пример монтажа горизонтального коаксиального дымохода, выходящего наружу через стену:

Галерея изображений

Фото из

Для вывода дымохода на улицу в стене дома устанавливают гильзу – отрезок металлической трубы, закрепленный монтажной пеной или герметиком

Дымоход вставляют в гильзу так, чтобы он одним концом выходил на улицу, а другим располагался прямо над котлом – для более простого подключения

В соединительный патрубок газового котла вставляют металлическое кольцо, препятствующее задуванию пламени. Без кольца оборудование будет выдавать ошибку

Надетая на конец угла эластичная манжета обеспечивает герметичность примыкания дымохода к котлу. Она закрывает стык углового элемента с патрубком котла

Элемент из пластика выполняет две функции – декоративную и техническую. Он тесно примыкает к стене и обеспечивает герметичность соединения угловой детали и дымохода

Угловой элемент вставляют в коаксиальный дымоход, заранее помещенный в гильзу, проверяют герметичность

Чтобы закрепить манжету, используют еще один соединительный элемент – стяжку. Она выполнена из пластика, а затягивается двумя болтами из комплекта

Завершающий этап – запенивание гильзы с наружной стороны и установка декоративной силиконовой накладки, прикрывающий выход трубы из стены

Шаг 1 – гильза в стене

Шаг 2 – монтаж дымохода в гильзу

Шаг 3 – соединительное металлическое кольцо

Шаг 4 – манжета на угол

Шаг 5 – пластиковый элемент на дымоход

Шаг 6 – подключение угла к дымоходу

Шаг 7 – стяжка на манжету

Шаг 8 – декоративный элемент на внешнюю стену

Мероприятия по монтажу горизонтального коаксиального дымохода признаны наиболее легкими в плане исполнения, поэтому рекомендуются для самостоятельной установки. В конце работ проводится ввод котла в эксплуатацию и проверка герметичности подключенной трубы.

Выводы и полезное видео по теме

Видео #1. Как предусмотреть все нюансы при устройстве котельной:

Видео #2. Подробнее об установке естественной вентиляции:

Видео #3. Обзор коаксиального дымохода:

Принципы устройства вентиляции котельной для газового оборудования похожи на оснащение воздуховодами других помещений, поэтому для опытных мастеров большая часть работ вполне доступна и осуществима.

Наиболее сложный этап касается проектирования и расчетов – чтобы не наделать ошибок, рекомендуем обратиться к инженерам-теплотехникам или квалифицированным монтажникам-газовикам.

Оставляйте, пожалуйста, комментарии в расположенной ниже блок-форме, задавайте вопросы по заинтересовавшим моментам, размещайте фото по теме статьи. Расскажите о том, как устраивали вентиляционную систему в собственной котельной. Делитесь полезными сведениями, которые пригодятся посетителям сайта.

Как сделать вентиляцию в частном доме или квартире.

11 октября 2015

Есть чем дышать:
Как сделать вентиляцию в частном доме или квартире.

Чтобы свежий воздух попал к вам в квартиру, его надо туда
или загнать или заманить.

Вентиляция — это воздухообмен в помещении: свежий воздух заходит, отработанный — выходит. Процесс, жизненно важный как для человека, так и для помещения. Ведь от того, насколько легко дышится в помещении, зависит и ваше самочувствие, и ваше настроение. Рассказываем, как правильно сделать вентиляцию в частном доме (с фото), чтобы загнать в него свежий воздух.

Alex Lukey Photography

Для чего нужна вентиляция в доме

Со свежим воздухом в квартиру (частный дом, офис) поступает необходимый кислород, вытесняя вредный углекислый газ. В вытяжку уходят запахи, лишнее тепло, частицы пыли, бытовой химии и, что особенно важно, — влажные пары, не давая выпадать конденсату. Сырая среда — идеальная для развития плесневого грибка. При хорошо работающей вытяжке не возникнут ни черные пятна в ванной, ни затхлый запах в гардеробной.

Врачи полагают, что именно недостаток свежего воздуха в помещении может быть причиной головных болей и высокой утомляемости. Избавиться от этих проблем можно своими руками. Итак, как самому сделать вентиляцию в частном доме или квартире?

Ольга Шангина | Photography

Какая бывает вентиляция

Чтобы понять, как сделать вентиляцию в доме правильно, давайте разберем, какие ее виды бывают. Формально вентиляционные системы делятся на естественные и искусственные; вытяжные, приточные и приточно-вытяжные; местные и общеобменные; канальные и бесканальные.

Естественная вентиляция — это процесс воздухообмена, основанный на физических свойствах воздуха. Если открыть окно, свежий (более холодный, чем в квартире) воздух будет сам заходить в помещение, а старый (теплый) — утекать в вентканал. Такая вентиляция (окна, двери, щели, решетки и вентиляционные стояки) — самая экономичная, но, увы, не самая эффективная. Если естественный воздухообмен протекает вяло (погодные условия, плохая тяга, большие помещения), понадобится искусственная вентиляция. В этом случае при помощи встроенных вентиляторов свежий воздух будет механически нагнетаться с улицы, а старый — принудительно удаляться.

Вытяжная вентиляционная система предполагает принудительный отвод воздуха, приточная — соответственно, приток. Как правило, в квартирах используется приточно-вытяжная вентиляция. Такая система для движения воздуха может использовать трубы-воздуховоды (канальная), а может и не использовать — тогда она будет бесканальной. Если вентсистема рассчитана на какой-то определенный участок квартиры — скажем, кухню — она будет считаться местной, а если обслуживает все помещения, то общеобменной. Например, на этом фото продемонстрирован (не очень наглядно, но поверьте на слово) пример местной приточной системы: свежий воздух поступает в прикроватную зону (изголовье), чтобы хорошо спалось. К местной вентиляции относятся кухонная и оконная вытяжки, стеновой и оконный приточные клапаны.

Есть еще аварийные системы вентиляции — противопожарные, экстренные на химических производствах, но в квартирах таких не встретить.

Beautiful South

Чем хороша и плоха естественная вентиляция

На самом деле, естественная вентиляция — это не просто открыть окна. В не влажном климате такой тип воздухообмена способен заменить принудительный аналог. Естественный приток воздуха осуществляется через окна, двери, неплотно примыкающие рамы, подоконное пространство. Производители пластиковых окон предлагают конструкции со встроенными вентиляционными клапанами (проветривателями). Кроме того, многие застройщики проектируют приточные клапаны над батареями (холодный воздух сразу нагревается), и теоретически такие можно установить во вторичном фонде тоже.

Увы, если вы живете в загазованном районе и окна выходят на оживленную магистраль, со свежим воздухом в квартиру придут вонючие газы и пыль. В этом случае лучше подумать о принудительной вытяжке и фильтрации поступающего воздуха. Иными словами, естественный воздухообмен не для вас.

С другой стороны, переходить полностью на «механику» тоже необязательно. Например, приточная система предполагает механическое нагнетание свежего воздуха в помещение, а вот удаляться он будет естественным путем через вентиляционную шахту (в санузле, на кухне, в ванной). В маленьких помещениях такая система нередко обходится и без каналов.

Максим Самсонов

Инна Величко

Что учесть при естественной вентиляции

Как правильно сделать вентиляцию в доме? Обычно движению свежего воздуха по квартире мешают плотно закрытые двери и пороги. Если без дверей не обойтись (например, в ванной) врежьте в полотно вентиляционную решетку. Имейте в виду, что свежий воздух заходит снизу, а выходит — уже использованный и сверху; это следует учесть при организации перетоков. Самая простая система: широкая (не менее 2 см) щель под дверью и вытяжные решетки в стенах. Иногда этого достаточно. В гардеробной на фото за воздухообмен отвечают реечные двери и верхние фрамужные окна.

При переточной системе вентиляции учтите движение воздушных потоков. Так, если закрытое помещение (например, гардеробная) находится между кухней и спальней (с окном), можно снизу поставить решетку в смежной стене с комнатой, сверху — в стене, смежной с кухней. Тогда кухонные запахи не пропитают рубашки и платья, а свежий воздух, поступая из окна, будет проходить через помещение с одеждой. Важно, чтобы дверь в этом случае была закрыта максимально плотно. Однако, учтите: при сквозняке есть возможность и обратной тяги, так что запах жареной рыбы все же может оказаться в гардеробной.

Еще один вариант как устроить вентиляцию в частном доме или квартире — поставить приточный клапан в стене, выходящей на улицу, или сделать гардеробную в комнате с окном. Вентиляционные отверстия в нем позволят проветривать комнату, даже не открывая створок: отработанный воздух будет уходить в смежные комнаты (через вентрешетки). Все это, конечно, предполагает существенные теплопотери зимой.

Если окна нет, имеет смысл сделать воздухоотвод на улицу или в вентканал, тогда направление воздуха изменится: из смежной комнаты через гардеробную в канал.

Cushman Design Group

Ванная — самая влажная комната в квартире, поэтому граничащие с ней помещения находятся в зоне риска. Так, если какая-то комната имеет вход из ванной, между ними обязательно ставьте плотно закрывающуюся дверь. Открывайте ее на часок при работающей вентиляции — этого будет достаточно, чтобы вытянуть излишки влаги.

Вытяжные каналы в ванной и на кухне изначально рассчитаны на вентилирование всех помещений квартиры. Чем они меньше — тем хуже справляются с задачей, так что не стоит выбирать миниатюрные решетки на входе в вентканал. Более того, неработающие вентиляторы в этих решетках уменьшают просвет, ухудшая тягу. В этом смысле канальные вентиляторы предпочтительнее.

Обратите внимание, что двери в санузел, ванную и на кухню не должны быть плотно закрыты, иначе застоявшийся воздух из жилых комнат не сможет добраться до вытяжки. Если вас смущают открытые проемы и приоткрытые двери, ставьте вентрешетки или просто подрежьте полотно снизу на пару сантиметров.

Denis Esakov

Когда нужна искусственная вентиляция

Главный плюс принудительной — контролируемая скорость воздухообмена. То есть, вы можете быть уверены, что в комнате всегда будет свежо и не сыро. В «мокрых» помещениях естественной вентиляции часто недостаточно, поэтому, например, ванные площадью более пяти-шести квадратных метров почти всегда оснащают принудительной вытяжкой. Кроме того, если для воздухообмена монтируются каналы, то механическая вентиляция позволяет обойтись трубами меньшего диаметра — в некоторых ситуациях это принципиальный момент. Если вы планируете какие-то дополнительные манипуляции с воздухом — фильтровать, увлажнять, нагревать или охлаждать его — так же придется прибегнуть к помощи вентиляторов.

Вентиляция с механическим приводом может быть представлена обычной принудительной вытяжкой без воздуховодов, а может — и канальной приточно-вытяжной системой. Трубы чаще всего прячут под подвесным потолком или в специально сделанных нишах. Воздуховоды бывают круглые и прямоугольные, стальные и пластиковые, гибкие, полужесткие и жесткие, с тепло- и шумоизоляцией и без нее. Гибкие дешевле жестких, но и прослужат вдвое меньше. С точки зрения пожарной безопасности металл предпочтительнее пластика, зато даже оцинковка не гарантирует стопроцентной защиты от коррозии.

Будьте аккуратны, совмещая вытяжной канал вентиляции с кухонной вытяжкой: запахи готовки могут не уйти на улицу, а двинуться в квартиру. Чтобы этого не случилось, используют обратный клапан, но и он не гарантирует стопроцентной защиты. Так что, все же, лучше не совмещать выходы в вентканал, и располагать кухонный выше общего.

Как все рассчитать

Перед тем, как установить вентиляцию в частном доме, необходимо провести ее расчет и составить проект. Расчет вентиляционной системы следует доверить профессиональным инженерам и архитекторам, поскольку дело это непростое, а риск ошибки велик. Проект должен учитывать площадь квартиры, количество жильцов (в том числе животных), бытовой техники, «мокрых зон», климатические условия местности — все это влияет и на схему разводки каналов, и на диаметр воздуховодов, и на расположение вентиляторов, клапанов, фильтров, калориферов, рекуператоров.

Главный документ проектировщика вентиляционной системы — СНиП (Строительные нормы и правила) — «Отопление, вентиляция и кондиционирование». Но и хозяевам жилища почитать его тоже имеет смысл, чтобы понимать основные требования закона.

Скорость воздухообмена (она же производительность вентиляционных систем) измеряется в кубических метрах в час. Приточную вентиляцию, как правило, монтируют только в жилые комнаты, откуда свежий воздух идет через служебные помещения и коридоры к кухне и санузлу, где расположены вытяжные отверстия в вентканалы.

Чтобы приблизительно представить, какой воздухообмен требуется в помещении, его площадь умножают на высоту, а результат удваивают — столько кубометров воздуха должно заходить в помещение ежечасно. Так, в хрущевке с площадью 45 кв.м и высотой потолков в 2,5 м результат будет равен 225 куб.м/ч. Для нормального воздухообмена коттеджа нужно, в среднем, одна-две тысячи кубометров свежего воздуха ежечасно. На расчет скорости воздушного потока влияют и требования по шуму — работающая вентиляция не должна раздражать хозяйское ухо.

Irene Z

Производительность системы должна учитывать площадь и высоту помещения, кратность воздухообмена, количество постоянно проживающих (работающих) человек. В среднем, для типовых квартир достаточно 200-400 кубометров в час, для индивидуальных домов — от 500 и выше. Формулы расчета несложно найти в интернете.

От этой цифры будет зависеть и сечение воздуховодов. Если совсем уж приблизительно, то на одного жильца в комнате требуется 30-60 кубометров воздуха в час.

От проектировщика канальной вентиляции требуется составить такую схему, при которой свежий воздух будет доставлен в необходимом количестве при минимальной длине каналов. В арсенале архитектора помимо воздуховодов и вентиляторов есть переходники, разветвители, повороты, диффузоры, распределительные решетки, дефлекторы, клапаны, шумоглушители и прочая.

Поскольку обычно каналы закрыты подвесным потолком, сечение — вопрос не праздный. Чем меньше диаметр трубы, тем выше скорость, и тем заметнее шум от работы вентиляции: в жилых помещениях редко используются системы, разгоняющие поток выше 4 м/с. Разумный компромисс — прямоугольные воздуховоды, которые при одинаковом сечении с круглыми занимают под потолком заметно меньше места.

Dina Salakhova

Какие бывают вентиляторы

Вентиляторы — главные погонщики воздуха в системах искусственной вентиляции. В зависимости от конструкции они бывают радиальными, осевыми и диаметральными. В квартирных вентсистемах обычно используются первые две модификации: осевые, как правило, мощнее, радиальные — экономичнее и тише. По способу крепления вентиляторы делятся на накладные и канальные. Первые легче монтируются и ремонтируются, зато вторые не видно и почти не слышно.

Для работы любого вентилятора подводится электричество; обычно провод прячут в штробу и делают скрытое подключение. Накладные вентиляторы не рекомендуется устанавливать над источниками тепла — оно будет уходить быстрее.

de.studio

Кондиционер или вентиляция?

Некоторые люди полагают, что систему вентиляции можно заменить кондиционером. Это не так. Основная функция кондиционеров — поддерживать определенную температуру в помещении, воздухообмена как такового не происходит. Да, определенные модели кондиционеров (например, оконный моноблок) способны подмешивать в циркулируемый поток немного свежего воздуха. Но для большого дома это капля в море.

Традиционные настенные сплит-системы вообще не связаны с вентиляцией. Другое дело — канальные кондиционеры с притоком свежего воздуха. Наружный блок канального кондиционера монтируется, как и в других системах, вне помещения (на стене, крыше, улице), а вот внутренний, с заборной решеткой — под потолком в квартире. От него расходятся воздуховоды. Кстати, канальная система позволяет совмещать с кондиционером не только приток воздуха, но и вытяжку.

The Cousins

Советует архитектор Анна Жемерева, руководитель архитектурного бюро ORT-interiors

  • При планировании системы вентиляции надо иметь в виду сечение входа в вентшахту — сечение воздуховодов внутри квартиры не должно его превышать. Идеально — использование воздуховодов одного сечения до места разветвления (если таковое есть), далее возможно уменьшение сечения.
  • Гибкие воздуховоды нередко пережимаются профилем гипсокартонного потолка. Сплющивание приводит к появлению шума, свиста и потере производительности.
  • По возможности лучше не использовать гибкие воздуховоды, потому что гладкая труба имеет меньшее сопротивление воздушному потоку. Оптимальны по шуму круглые пластиковые (твердые) воздуховоды.
  • Отсутствие теплоизоляции на притоке при установке металлических холодных воздуховодов приводит к выпадению конденсата. Изоляция обязательна!
  • Ни одна вытяжка не может нормально работать без притока воздуха — просто образуется пониженное давление в помещении, и вытяжка работает вхолостую. Поскольку в наших квартирах мало где можно организовать приток, открывайте окна в момент работы вытяжки.
  • Объединение санузловой и кухонной вытяжки запрещено. Применение обратных клапанов полностью отсекает естественную вентиляцию, а не применение оставляет запахи.
  • Кухонная вытяжка эффективнее, если ее доработать канальным вентилятором. При этом родной вентилятор вытяжки просто удаляется — используется лишь ее купол и жироулавливающие фильтры. Кнопки управления вытяжкой, на самом деле, управляют канальным вентилятором, при этом подсветка продолжает работать. Таким образом увеличивается производительность вытяжки, и понижается (практически до нуля) шум при ее работе.
  • Повороты в 90 градусов лучше всего делать из двух поворотов по 45 градусов. Это необходимо для плавного изменения направления потока и уменьшения сопротивления, а следовательно — шума.
  • Проектирование системы вентиляции в загородном доме желательно делать вместе с проектированием самого дома. Часто при приобретении «стен» заказчик сталкивается либо с невозможностью, либо со значительным усложнением и удорожанием монтажа оборудования и вентиляции. Так, любой проход через препятствия (колонны, балки, стены) — это лишние повороты, снижение высоты потолков, удлинение трасс. Работа «по готовому» — это всегда поиск компромиссов между шумом, размером сечения трубы, низким потолком и т.д.
  • В каркасных домах с применением гидро- и пароизоляционных мембран и в домах из СИП-панелей без приточно-вытяжной системы практически невозможно создать комфортные условия для жизни, потому что дом полностью запечатывается и не дышит. А с вытяжкой можно организовать правильный воздухообмен, очистку воздуха, его увлажнение и регулирование температуры (обогрев зимой и охлаждение летом).

Понравилась статья?
Поделитесь ссылкой с друзьями!

Частная архитектура

Частная архитектура – как это работает и почему архитекторам студии ORT- interiors можно доверять

Хороший вопрос: Из какого материала лучше строить загородный дом?

Как удивить соседа: Наружные отделки каркасного дома.

Архитектура: Вентиляция каркасного дома или как дышится в термосе.

Восток-Запад: Чем отличаются «умные дома» в разных странах.

Дом недели: Трехэтажный коттедж с воздушным отоплением в Бурцево.

Есть идея: Как перестать стесняться ИКЕА в интерьере.

Есть чем дышать: Как сделать вентиляцию в частном доме или квартире.

Проект недели: Как оформить квартиру для семьи с двумя детьми.

Ideeën en tips voor een expressief interieur.

Старые добрые традиции викторианского стиля на кухне.

Квартира недели: Небольшая квартира для молодой пары в новостройке.


© ORT Interiors Studio. 2016

Когда необходимо разрешение?

В городе Аламеда разрешения требуются для следующего:

  • Большинство строительных работ
  • Специальные мероприятия
  • Ведение бизнеса
  • Съемки в Аламеде
  • Работа в общественных местах

Заявки на получение разрешений и дополнительную информацию о конкретных разрешениях можно найти на странице Формы и раздаточные материалы. Посетите Центр разрешений , если у вас возникнут вопросы или чтобы инициировать процесс выдачи разрешений. Если ваша работа включает в себя какие-либо изменения внешнего вида вашего здания (включая окна), вам потребуется как разрешение, так и одобрение обзора планирования проекта.

Обратите внимание, что Разрешения на пожар принимаются Центром разрешений и направляются в пожарную часть для рассмотрения плана.

Существуют некоторые исключения из требований к разрешению, которые указаны ниже.

Коммерческие работы без разрешений

Любой владелец или уполномоченный агент, который намеревается построить, расширить, изменить, отремонтировать, переместить, снести или изменить назначение здания; или для возведения, установки, расширения, изменения, ремонта, удаления, преобразования или замены любой электрической, газовой, механической или водопроводной системы, сначала необходимо подать заявку в Департамент общественного развития и получить необходимое разрешение. Как указано в Разделе 105.2 Строительного кодекса Калифорнии 2013 г., разрешения не требуются для следующего:

Здание

  • Одноэтажные отдельно стоящие вспомогательные строения, используемые в качестве сараев для инструментов и складов, игровых домиков и т.п., при условии, что площадь пола не превышает 120 квадратных футов.
  • Заборы высотой не более 7 футов.
  • Нефтяные вышки.
  • Подпорные стены высотой не более 4 футов, измеренные от нижней части фундамента до верхней части стены, за исключением случаев, когда они поддерживают надбавку или вмещают жидкости класса I, II или IIIA.
  • Резервуары для воды, установленные непосредственно на уровне земли, если вместимость не превышает 5000 галлонов и отношение высоты к диаметру или ширине не превышает 2:1.
  • Тротуары и проезжие части не выше 30 дюймов над соседним уровнем земли, а также не над каким-либо подвалом или этажом ниже и не являются частью доступного маршрута.
  • Покраска, оклейка обоями, плитка, ковровое покрытие, столешницы и аналогичные отделочные работы.

    Исключения: 1. Замена кухонных столешниц в зданиях, построенных до 4 мая 19 г.89, если кухня не подвергалась законному ремонту с 4 мая 1989 г., должно повлечь за собой разрешение на реконструкцию кухни, требующее приведения кухонной электрики в соответствие с текущими нормами.
    2. Для перекраски зданий, в которых использовалась цветовая палитра, утвержденная городскими властями, требуется одобрение Отдела планирования, чтобы обеспечить соответствие цвета дизайну здания.
  • Временные декорации и декорации для кино, телевидения и театра.
  • Сборные плавательные бассейны, относящиеся к группе R-3, глубиной менее 24 дюймов, вместимостью не более 5000 галлонов и установленные полностью над землей.
  • Тканевые затеняющие конструкции, предназначенные для питомников или сельскохозяйственных целей, не включая системы обслуживания.
  • Качели и другие приспособления для игровых площадок в отдельно стоящих одно- и двухквартирных домах.
  • Оконные навесы в группах R-3 и U, поддерживаемые внешней стеной, выступающие не более чем на 54 дюйма от наружной стены и не требующие дополнительной поддержки.
  • Нестационарные и подвижные приспособления, ящики, стеллажи, прилавки и перегородки высотой не более 5 футов 9дюймов в высоту.

Электрика

  • Перечисленные шнур и вилка для временного декоративного освещения.
  • Переустановка розеток насадок.
  • Ремонт или замена устройств максимального тока параллельных цепей необходимой мощности в том же месте.
  • Установка или техническое обслуживание коммуникационной проводки, устройств, приспособлений, аппаратов или оборудования.

Газ

  • Переносной нагревательный прибор.
  • Замена любой незначительной детали, которая не меняет одобрение оборудования или не делает такое оборудование небезопасным.

Механический

  • Переносной нагревательный прибор.
  • Портативное вентиляционное оборудование.
  • Переносной блок охлаждения.
  • Трубопровод пара, горячей или охлажденной воды в любом отопительном или охлаждающем оборудовании, регулируемом настоящим кодом
  • Замена любой детали, которая не изменяет ее одобрение и не делает ее небезопасной.
  • Портативный испарительный охладитель.
  • Автономная холодильная система, содержащая 10 фунтов (5 кг) или менее хладагента и приводимая в действие двигателями мощностью 1 л.с. (746 Вт) или менее.

Сантехника

  • Устранение утечек в канализации, сливной или вентиляционной трубе, при условии, однако, что сифон, дренажная труба, почвенные отходы или вентиляционная труба выходят из строя и возникает необходимость удалить их и заменить их новыми материала, это считается новой работой и требуется разрешение.
  • Устранение заторов, включая демонтаж и повторную установку туалетов или устранение утечек в трубах, клапанах или арматуре, при условии, что такой ремонт не требует замены или перестановки клапанов, труб или арматуры.

Работа в жилых помещениях, освобожденная от разрешений

Любой владелец или уполномоченный агент, который намеревается построить, расширить, изменить, отремонтировать, переместить, снести или изменить назначение здания; или для возведения, установки, расширения, изменения, ремонта, удаления, преобразования или замены любой электрической, газовой, механической или водопроводной системы, сначала необходимо подать заявку в Департамент общественного развития и получить необходимое разрешение. Как указано в Разделе 105.2 Жилищного кодекса Калифорнии 2013 г., разрешения не требуются для следующего:

Здание

  • Одноэтажные отдельные вспомогательные строения, используемые в качестве сараев для инструментов и складов, игровых домиков и т.п., при условии, что площадь пола не превышает 120 квадратных футов.
  • Заборы высотой не более 7 футов.
  • Подпорные стены, высота которых не превышает 4 футов, измеренная от нижней части фундамента до верхней части стены, если они не поддерживают дополнительную плату.
  • Резервуары для воды, установленные непосредственно на уклоне, если вместимость не превышает 5000 галлонов и отношение высоты к диаметру или ширине не превышает 2 к 1.
  • Тротуары и проезды.
  • Покраска, оклейка обоями, плитка, ковровое покрытие, столешницы и аналогичные отделочные работы.
    Исключение: замена кухонных столешниц в зданиях, первоначально построенных до 4 мая 1989 г., в которых кухня не подвергалась официальной реконструкции с 4 мая 1989 г. , приведет к получению разрешения на реконструкцию кухни, требующего приведения кухонной электрики в соответствие с действующими нормами.
  • Сборные плавательные бассейны глубиной менее 24 дюймов.
  • Качели и другое игровое оборудование.
  • Оконные навесы, поддерживаемые внешней стеной, выступающие не более чем на 54 дюйма от наружной стены и не требующие дополнительной поддержки.
  • Настилы, которые в любой точке находятся не более чем на 30 дюймов выше уровня земли.

Электрика

  • Временное декоративное освещение с подключением к шнуру и вилке.
  • Переустановка розеток насадок, но не розеток.
  • Замена устройств максимального тока параллельных цепей необходимой мощности в том же месте.
  • Электрическая проводка, устройства, приспособления, аппараты или оборудование, работающие при напряжении менее 25 вольт и не способные подавать энергию более 50 ватт.
  • Мелкий ремонт, включая замену ламп или подключение утвержденного переносного электрооборудования к утвержденным стационарным розеткам.

Газ

  • Портативные приборы для обогрева, приготовления пищи или сушки белья.
  • Замена любой незначительной детали, которая не меняет одобрение оборудования или не делает такое оборудование небезопасным.
  • Переносные устройства на топливных элементах, которые не подключены к стационарной системе трубопроводов и не подключены к электросети.

Механические

  • Переносные нагревательные приборы.
  • Портативные аппараты ИВЛ.
  • Переносные холодильные установки.
  • Трубопровод пара, горячей или охлажденной воды внутри любого нагревательного или охлаждающего оборудования, регулируемого настоящими нормами.
  • Замена любой незначительной детали, которая не меняет одобрение оборудования или не делает такое оборудование небезопасным.
  • Переносные испарительные охладители.
  • Автономные холодильные системы, содержащие 10 фунтов (4,54 кг) или менее хладагента или приводимые в действие двигателями мощностью 1 л. с. (746 Вт) или менее.
  • Переносные устройства на топливных элементах, которые не подключены к стационарной системе трубопроводов и не подключены к электросети.

Сантехника

  • Устранение утечек в канализации, сливной или вентиляционной трубе, при условии, однако, что сифон, дренажная труба, почвенные отходы или вентиляционная труба выходят из строя и возникает необходимость удалить их и заменить их новыми материала, это считается новой работой и требуется разрешение.
  • Устранение заторов, включая демонтаж и повторную установку туалетов или устранение утечек в трубах, клапанах или арматуре, при условии, что такой ремонт не требует замены или перестановки клапанов, труб или арматуры.

Ремонт и техническое обслуживание

Такой ремонт и техническое обслуживание не должны включать в себя срезание какой-либо стены, перегородки или их части, удаление или резку любой несущей балки или несущей опоры, а также удаление или замену любых необходимых средств выхода или перестановки частей конструкции, влияющих на требования к выходу; а также обычный ремонт не должен включать добавление, изменение, замену или перемещение любого водопровода, канализации, дренажа, водоотвода, газа, почвы, отходов, вентиляции или аналогичных трубопроводов, электропроводки или механических или других работ, влияющих на здоровье населения или общую безопасность. , потребуется разрешение.

Аварийный ремонт

Если замена оборудования и ремонт должны быть выполнены в аварийной ситуации, заявление на получение разрешения должно быть подано в течение следующего рабочего дня в Департамент планирования, строительства и транспорта.

ShingleVent II Ridge Vents — Air Vent, Inc.

ИСТОРИЯ УСПЕХА — SHINGLEVENT II AND THE EDGE VENT

Rutter Roofing & Exteriors
Адрес: 345 Lancaster Avenue
Malvern, 5 PA 9 10043 Телефон: 610-584-2084
Электронная почта: [email protected]
Веб-сайт: www.rutterroofing.com

Примечание редактора:

  Вентиляция чердака может выглядеть красиво. Здесь вентиляция конька ShingleVent II (вытяжной воздушный поток) в сочетании с краевой вентиляцией (поток забора воздуха на крыше, расположенный ниже края крыши) объединяются для создания сбалансированной системы воздушного потока.





Щелкните изображение, чтобы увеличить:



История успеха-Shinglevent II

Bastian Roofing
Адрес: 4017 State Road 167
Richfield, WI 53076
Телефон: 414-416-8936
. Электронная почта: BASTIANRITION.



«Раньше эта крыша была из кедрового щебня. Мы изменили все во время установки новой крыши из битумной черепицы, добавив впускные вентиляционные отверстия в необходимом количестве и коньковое вентиляционное отверстие ShingleVent II для отвода воздуха». –

Рон Бастиан, владелец, Bastian Roofing. весь пик крыши.





ИСТОРИЯ УСПЕХА — ShingleVent II



Keith Green Construction, Inc.0043 Aloha, OR 97003
Телефон: 503-681-7912
Веб-сайт: www.keithconstruction.com



) были под крышей. Домовладелец также не знал, что воздухозаборные отверстия были заблокированы изоляцией внутри чердака. По сути, вентиляция чердака была нулевой. Мы заметили, что чердак был обработан от плесени. Когда пришло время заменить эту крышу, никто из других подрядчиков не попросил подняться на чердак, прежде чем представить предложение по кровле. Мы устранили заблокированный впускной поток воздуха и установили коньковый вентиль ShingleVent II для вытяжки». – Ryan Esquivel, Compator, Keith Green Construction, Inc.

Нажмите на изображение. Вентиляция заблокирована чердачной изоляцией
Фото 3: Коньковая вентиляция ShingleVent II, установленная для вытяжки



ИСТОРИЯ УСПЕХА – ShingleVent II и The Edge Vent



2 9 Arton9ring Company

2
Адрес: 2203 Obenchain Street
Dallas, TX 75208
Телефон: 214-698-8443
Веб-сайт: www.arringtonroofing.com



«Кондиционер наверху не мог поддерживать прохладу наверху. Нас вызвал подрядчик по кондиционированию воздуха, чтобы проветрить чердак. Мы добавили прямоугольные потолочные вентиляционные отверстия, коньковое вентиляционное отверстие ShingleVent II и краевое вентиляционное отверстие (заборник на крыше). Мы разместили Edge Vent более чем на полпути вверх по крыше, где начинался чердак второго этажа. Архитектура дома не позволяла установить Edge Vent перед крышей. Его нужно было установить над слуховыми окнами в передней части дома, которая находится рядом с мансардным полом. Инфракрасные показания температуры в 15:00 днем ​​105 ° F. ”–  Крис Аррингтон, вице-президент Arrington Roofing Company, Inc.



Примечание редактора:   правильно работающая система вентиляции чердака: в пределах 10-15° от наружной температуры; 20° макс. Edge Vent предназначен для размещения на карнизе крыши или перемещения вверх по крыше на 2-3 фута в ситуациях, когда открытые хвосты стропил приводят к тому, что чердак начинается на крыше на 3 фута или меньше. В этом случае компания Arrington Roofing разместила Edge Vent выше по крыше, и это работает. Такие применения следует рассматривать в каждом конкретном случае с учетом климатических условий.

Нажмите на изображение, чтобы увеличить:

Фото 1: Просмотр сгиба Установка конькового вентиля ShingleVent II
Фото 5: Краевой вентиль установлен на крыше
Фото 6: Температура чердака 114° на 105° День после исправления



История успеха-Shinglevent II и Hip Ridge

Ameritech Services, LLC
Адрес: PO Box 5685
Deptford, NJ 08096
Телефон: 1-877-nj-Extior : larryameritech@icloud. com



«Эта крыша имела множественные протечки. При осмотре мы также заметили, что он не был должным образом вентилирован. На крыше не было чердачных вытяжных вентиляционных отверстий, но были вентиляционные отверстия на потолке. При замене кровли мы установили коньковый люк ShingleVent II (по горизонтали) и Hip Ridge Vent (по диагонали). Нам кажется, получилось красиво». – Ларри Дейо, координатор проекта, Ameritech Services



Примечание редактора:   Большое спасибо Ларри Дейо за то, что поделились этими фотографиями и видеозаписями с дрона! Это отличный наглядный пример того, как можно комбинировать горизонтальную коньковую вентиляцию (ShingleVent II) и диагональную коньковую вентиляцию (Hip Ridge Vent) на сложной крыше.



Щелкните изображение, чтобы увеличить:



Фото 1: До: Вид на небо
Фото 2: После: Вид на небо
Фото 3: после: просмотр облигации

Аэрозабыточные материалы установки:

История успеха — Shinglesti II (с вентиляционным отверстием Hip)

  • 020102010201020102010202. 3R 3R 3R 3R.
    Адрес: 35835 Vine Street
    Eastlake, OH 44095
    Телефон: 440-850-5592
    Веб-сайт: www.3rdgenerationhomeimprovements.com
    Электронная почта: [email protected]



    «В этом одноэтажном доме на крыше имелось несколько чердачных вытяжных вентиляционных отверстий: короткие коньковые вентиляционные отверстия, коробчатые вентиляционные отверстия и установленный на крыше вентилятор. Мы удалили все и установили непрерывный коньковый вентиль ShingleVent II (по горизонтали) вместе с вентиляцией Hip Ridge Vent (по диагонали). Приточная вентиляция была в хорошем состоянии, по всему периметру дома был установлен вентилируемый софит». –  Майкл Скаперато, владелец компании «Улучшение дома 3-го поколения»



    Примечание редактора:   Смешивание или сочетание двух различных типов вытяжных вентиляционных отверстий чердака, как описано выше, может привести к короткому замыканию системы вентиляции чердака, что приведет к неэффективному потоку воздуха и проникновению погодных условий. Это объясняется более подробно в выпуске нашего подкаста «Проветривание с помощью Air Vent». Использование исключительно одного типа чердачной вытяжной вентиляции исключает короткое замыкание.



    Щелкните изображение, чтобы увеличить:



    Фото 1: До: Смешанные вытяжные вентиляционные отверстия чердака
    Фото 2: До: Смешанные вытяжные вентиляционные отверстия на чердаке
    Фото 3: Исправление: Вентиляционное отверстие в бедре в процессе
    Фото 4: Исправление: ШинглВент II и Вентиляционное вальмовое отверстие в процессе выполнения





    ИСТОРИЯ УСПЕХА — ShingleVent II ( с The Edge Vent)



    Rogge Builders, Inc.
    Адрес: 12919 E. Playfield Drive
    Crestwood, IL 60445
    Телефон: 708-388-6576

     У этой крыши было несколько проблем. Было несколько типов чердачных вытяжных вентиляционных отверстий вместо одной вытяжной вентиляционной системы. У него были жалюзи на фронтоне, вентиляционное отверстие, ветряная турбина и вентилятор на крыше. Что еще хуже, отверстие для вентиляции софита (впуск) никогда не было вырезано, что означает, что у него не было никакого впуска. Мы произвели полный демонтаж и замену настила крыши, установили вентиляцию Edge Vent (забор на крыше) и коньковую вентиляцию ShingleVent II (вытяжку)». – Рич Рогге, владелец Rogge Builders, Inc.



    Примечание редактора:   Смешение типов чердачных вытяжных вентиляционных отверстий на одной крыше над общим чердаком приводит к короткому замыканию воздушного потока (вызывает неэффективный воздушный поток), поскольку один из Типы выхлопных газов становятся основным источником всасываемого воздуха в обход (короткое замыкание) фактических впускных отверстий. Кроме того, если вытяжные вентиляционные отверстия внезапно начинают действовать как впускные, они могут приносить погодные явления, для чего они не предназначены. Всегда лучше иметь один тип чердачной вытяжки в сочетании с необходимой приточной вентиляцией внизу на крыше или на потолке.



    Щелкните изображение, чтобы увеличить его:



    Фото 1: До: Фронтонная жалюзи сбоку дома — вытяжка (но она будет удалена)
    Фото 2: После: Низкий профиль Коньковая вентиляция ShingleVent II, установленная в качестве эксклюзивной вытяжки
    Фото 3: После: Вид со стороны тротуара
    Фото 4: До: Еще три типа вытяжных вентилей на крыше: электровентилятор, ветряная турбина и коробчатая вентиляция





    История успеха — ШинглВент II

    3-го поколения Усовершенствования дома
    Адрес: 35835 Vine Street
    Eastlake, OH 44095
    Телефон: 440-850-5592
    .

    «Эта крыша требовала полного удаления гонта и замены поврежденных деревянных секций. Мы установили ShingleVent II по всему гребню. Результаты были фантастическими!» –  Майкл Скаперато, владелец, 3rd Generation Home Improvement



    Примечание редактора:   Вентиляционное отверстие на коньке гонта обеспечило чистую, бесшовную установку с остальной частью недавно отремонтированной крыши. Вот взгляд на проект:



    Щелкните изображение, чтобы увеличить:





    результаты защиты от воздушного потока и погодных условий.

    ACI, Hollis, NH
    Адрес: 265 Proctor Hill Road
    Hollis, NH 03049


    Примечание редактора. Металлическая кровельная система. ShingleVent II доступен в трех вариантах ширины: 7 дюймов, 9 дюймов и 12 дюймов.



    Важные этапы установки от ACI:

    1. Отверстие на пике представляет собой отсутствующие фанерные секции, снятые с битумной черепицы только на коньке. Один слой битумной черепицы был оставлен на месте по всей крыше и покрыт специальной подкладкой.
    2. Выровняйте покрываемые встряски до шероховатости менее 1/16″ или покройте сглаженную шероховатую поверхность встряски узким окладом шириной 1,5 дюйма.
    3. Критически важными для установки являются подготовка шероховатости поверхности сплющенного алюминиевого вибратора и долговременная совместимость материала с коррозией/эрозией в сочетании с вентиляцией. Если невозможно получить шероховатость поверхности менее 1/16″, предпочтительно включение слоя плоского алюминиевого наплава шириной примерно 1,5″ между сопрягаемыми поверхностями.
    4. При установке использовались винты с полукруглой головкой из нержавеющей стали.

    Нажмите на изображение. IN 46268
    Телефон: 317-873-6005
    Веб-сайт: www.bonedryroofing.com



    Примечание редактора: Для этого проекта домовладелец запросил новую крышу. Опоясывающий лишай демонстрировал значительные признаки износа. После проверки компания Bone Dry Roofing выяснила, что нынешняя скатная крыша была построена поверх существующей плоской крыши. Ни на одном из двух отдельных существующих чердаков не было приточной вентиляции. Существующая вытяжная вентиляция представляла собой 4 кровельные жалюзи. Компания Bone Dry Roofing предложила коньковую вентиляцию ShingleVent II для одного чердака с большой длиной конька (25 погонных футов) и 30-ваттный вентилятор на солнечной энергии для второго чердака (длина конька составляла всего 4 погонных фута, поэтому коньковая вентиляция могла не работа). Вентилятор, работающий от солнечной энергии, имеет «солнечный контроллер», который при желании позволяет вентилятору работать без доступа к солнцу. В качестве приточной вентиляции использовался Edge Vent.



    «Когда мы осмотрели эту крышу, стало ясно, что черепица сильно вздулась и потрескалась. Этому способствовало отсутствие надлежащего воздушного потока. Заказчик очень доволен готовым продуктом и очень благодарен за то, что мы смогли привести его чердачную вентиляцию в соответствие с нормами». – Джадд Хааг, генеральный директор Bone Dry Roofing



    Щелкните изображение, чтобы увеличить:





    ИСТОРИЯ УСПЕХА — SHINGLEVENT II

    G & G Restoration, LLC, Гринвуд, Миссури
    Адрес: 24903 Timberlake Drive
    Гринвуд, Миссури 64034
    Телефон: 816-810-7218
    Веб-сайт: www.midwestrestore.com

     Вентиляция края вверх по крыше, чтобы получить доступ к чердаку. Мы разделили чердачные помещения, чтобы уменьшить вероятность короткого замыкания системы из-за перепадов высот по вертикали. Хозяйка заметила разницу. Даже при небольшом количестве снега на крыше он теперь тает равномерно». – Джеремайя Гиллианд, президент G&G Restoration



    Примечание редактора: Этот проект в Спринг-Хилл, штат Канзас, представляет собой дом, построенный в 1850-х годах. В G & G Restoration использовались коньковые вентиляционные отверстия ShingleVent II (выпускной воздушный поток с горизонтальными вершинами), Hip Ridge Vent (выпускной воздушный поток по диагонали) и The Edge Vent (впускной воздушный поток).



    Щелкните изображение, чтобы увеличить его:



    Изображение 1) Вентиляционное отверстие «Вверх по крыше»
    Изображение 2) Дом в прогрессе
    Изображение 3) Дом, построенный в 1850 -х годах
    Изображение 4) Вентиляционное отверстие Hip Hridge

    История успеха — Шингент II

    Пол Дэвис Реставрация, Ричмонд, VA
    Адрес: 2119 Dabne
    Ричмонд, Вирджиния 23230
    Телефон: 804-330-9500
    Веб-сайт: www.pauldavis.com



    «Мы обрезали вентиляционный потолок панелью из ПВХ, чтобы уменьшить потребность в обслуживании. В целом готовое изделие выглядит фантастически. Хозяин дома был очень доволен. Резко снизилась температура и влажность на чердаке. Победа во всем! – Стюарт Томпсон, руководитель проекта, реставрация Пола Дэвиса



    Примечание редактора: До того, как реставрация Пола Дэвиса начала заниматься этим проектом, в доме было 3 жалюзи на крыше для отвода воздуха с чердака и НУЛЕВОЙ приток притока воздуха (вентилируемые потолочные панели были установлен, но отверстия внутри фанеры так и не были вырезаны). Рост плесени наблюдался на нижней стороне настила крыши и на стропилах. Для исправления и после удаления формы компания Paul Davis Restoration установила непрерывный вентилируемый софит (приток) и комбинацию горизонтального конькового вентиляционного отверстия ShingleVent II с диагональным вентиляционным отверстием Hip Ridge (выпуск).



    Click an image to enlarge:



    Image 1) Continuous Soffit Vent Installed
    Image 2) ShingleVent II and Hip Ridge Vent
    Image 3) ShingleVent II and Hip Ridge Vent





    ИСТОРИЯ УСПЕХА – SHINGLEVENT II

    JSD Sanchez Roofing, Oklahoma City, OK
    Адрес: 1340 SW Straka Terrace
    Oklahoma City, OK 73159
    Телефон: 405-210-8632

    2,

     им менее 10 лет, но они уже загорели из-за недостаточной вентиляции чердака. На нижней стороне фронтона над гаражом было всего два небольших воздухозаборных отверстия. Что касается выхлопа, мы обнаружили распространенную ошибку смешивания двух разных типов (жалюзи на крыше в сочетании с жалюзи на фронтоне). Домовладелец не был заинтересован в том, чтобы прорезать отверстия в свежеокрашенном потолке для обеспечения приточной вентиляции. Решением стало удаление существующих вытяжных вентиляционных отверстий и установка конькового вентиляционного отверстия ShingleVent II вместе с воздухозаборником The Edge Vent на крыше». — Дон Черники, Мастера по перестройке



    Примечание редактора: Мастера по перестройке изначально связались с Air Vent, чтобы получить рекомендации по этому проекту. Компания JSD Sanchez Roofing выполнила установку. Когда Edge Vent используется в долине, щель останавливается в 12 дюймах от долины.



    Щелкните изображение, чтобы увеличить его:



    Изображение 1) Краевой вентиляционный прорез, вырезанный рядом с желобом
    Изображение 2) Краевой вентиляционный канал, установленный с желобами
    Изображение 3) Shingleentvent II и Edge Vent, установленные

    История успеха — Shinglevent II

    Triple Peaks Roofing & Construction, Inc. , Westlake, OH
    . : 440-925-0386
    Веб-сайт: www.triplepeaksroofing.com



    «В этом доме много выступов и долин с ограниченными горизонтальными выступами. Ограниченные коньки были проблемой для вентиляции чердака. Использование мощных вентиляторов было вариантом, но мы представили Hip Ridge Vent, чтобы использовать преимущества множества бедер. Домовладельцам нравится их решение использовать вентиляцию Hip Ridge Vent вместо мощных вентиляторов. Этот дом теперь выделяется среди других в этом районе. – Джефф Хейценратер, вице-президент по производству, Triple Peaks Roofing & Construction



    Примечание редактора: Коньковый вентиляционный выход ShingleVent II предназначен для пиков крыш (горизонтальных). Hip Ridge Vent предназначен для вальмовой части крыши (диагональной).



    Щелкните изображение, чтобы увеличить его:



    Изображение 1) Вид спереди
    Изображение 2) Вентиляционное отверстие бедра и черепицы II, вид сбоку





    SUCCESS STORY — ShingleVent II

    Lunsford Construction, Inc.
    16607 Paxton Avenue
    Tinley Park, IL 60477
    Main: 708-257-5062
    Tim Sullivan: 708-347-4732
    Website: www.lunsfordconstructioninc.com
    Электронная почта: [email protected]


    «В этом проекте предусмотрен непрерывный коньковый вентиляционный канал ShingleVent II с впускными вентиляционными отверстиями The Edge Vent (на крыше на карнизе). Ты их видишь? Низкопрофильная эффективная вентиляция поможет поддерживать температуру на чердаке круглый год». – Майк Лансфорд, владелец Lunsford Construction, Inc.



    Примечание редактора:  : Фронтонные жалюзи, видимые на снимке, были заблокированы изнутри чердака, чтобы избежать возможного короткого замыкания вытяжных вентиляционных отверстий (которое может случается, когда на одной крыше над общим чердаком используются 2 разных типа чердачных вытяжных вентиляционных отверстий).



    Щелкните изображение для увеличения:



    История успеха-Shingleentvent II

    Rumpart Roofing & Construction
    2701 Wind River Lane
    Denton, TX 76210
    Телефон: 940-230-8919
    Facebook: www. facebook.com/trustramparping
    : strestriting@gamparting .com


    «Для этой крыши мы исправили существующую чердачную вытяжную вентиляцию и заменили ее на коньковую вентиляцию ShingleVent II. Это была комбинация коробчатых вентиляционных отверстий, ветряных турбин и коньковых вентиляционных отверстий, которые не проходили последовательно вдоль пика крыши. Теперь есть исключительно вентиляционные отверстия конька и потолочные вентиляционные отверстия для притока воздуха». – Кэмерон Херли, владелец, Rampart Roofing & Construction



    Примечание редактора:   Смешивание/комбинирование типов чердачных вытяжных вентиляционных отверстий (коньковые вентиляционные отверстия, коробчатые вентиляционные отверстия, фронтонные жалюзи, ветряные турбины, фронтонные вентиляторы и вентиляторы на крыше) ) закорачивает систему. Это может привести к неэффективному потоку воздуха на чердаке и возможному проникновению погодных условий (одно из выпускных отверстий становится впускным отверстием и всасывает воздух/погоду).



    Нажмите на картинку для увеличения:

    Low-profile ShingleVent II ridge vent along the peak of the roof





    SUCCESS STORY — ShingleVent II

    Atwell Exterior Services LLC
    2430-B Charles Blvd.
    Greenville, NC  27858
    Телефон: 252-304-6229
    Веб-сайт: www.atwellextservices.com
    Эл. обшивка с обеих сторон хребтов. Мы уменьшили размер проема до рекомендованных Air Vent ¾ дюймов с обеих сторон коньковой балки вместо почти 4-дюймовых зазоров, которые мы обнаружили под протекающими коньковыми вентиляционными отверстиями »- Тревор Этвелл, владелец, Atwell Exterior Services LLC



    Примечание редактора:   Более широкий слот, чем требуется в инструкциях по установке, не увеличивает производительность вентиляционного отверстия.

    История успеха-Shinglevent II

    3-го поколения.

    • Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
