В своем доме сделать вытяжку в: на кухне, в санузеле (ванной и туалете), в подвале, в канализации, в газовой котельной и через стену – технические требования и правила монтажа

Содержание

1. Как сделать вытяжку на кухне в частном доме через стену. Главные правила установки вентиляции в кухне частного дома
2. Кухонная вытяжка в частном доме через потолок. Способы вентиляции
3. Вентиляция на кухне. Кухня с газовой плитой
4. Установка кухонной вытяжки с выводом на улицу. Кухонные вытяжки с отводом в вентиляцию: достоинства, недостатки
5. Вытяжка в деревянном доме через стену. Естественная вентиляция

Как сделать вытяжку на кухне в частном доме через стену. Главные правила установки вентиляции в кухне частного дома

Вентиляция кухни с газовой плитой в частном жилище в первую очередь должна подразумевать собой присутствие свободного движения воздуха в комнате. Для этого в здании обязаны присутствовать специальные отверстия, в которые будет входить, и выходить воздух.

С учетом существующих требований, отверстие, способствующее притоку воздушных масс, должно быть размещено на внешней стене жилища, на высоте около 2 метров от фундамента. В свою очередь, с учетом всех норм, отверстие для вывода воздуха из кухонного помещения располагается на крыше. Но в этом случае следует учесть тот факт, что труба дымохода, куда осуществляется сведение всех каналов вентиляции, должна находиться на высоте более чем 50 сантиметров над кровлей.

С учетом того что кухонное помещение в доме — это одна из главных комнат, где требуется качественная вентиляция, то в ней просто обязательно осуществить монтаж вентиляционного канала, встроенного типа в который через присутствующую отдушину будет проникать исходящий поток воздуха.

Если вентиляция для кухни была правильно распланирована и смонтирована, то основная часть воздуха будет перемещаться из комнат дома в кухню, а уже оттуда, вместе с присутствующими там запахами и выделенными газами будет выходить наружу. Именно поэтому качеству вентиляционных каналов нужно уделять больше внимания.

С учетом существующих норм, для установки качественной вентиляции используя специальные таблицы, требуется произвести расчет площади прямоугольного сечения каналов, в результате чего осуществлялся бы полноценный вывод отходов, скопившихся в воздушных массах, на улицу. После выполнения расчетов необходимо осуществить монтаж вышеуказанных каналов внутрь стен.

Данное устройство вентиляции выполняется из нержавейки и имеет гладкую поверхность, это необходимо для предотвращения оседания на поверхности каналов различных загрязняющих элементов. Отверстия для входа и выхода воздушных масс закрываются специальными решетками, чтобы предотвратить проникновение в них различных посторонних элементов и грязи. В зимнее время года канал следует подвергать подогреву, для этого достаточно будет установить рядом с ним любое оборудование для обогрева.

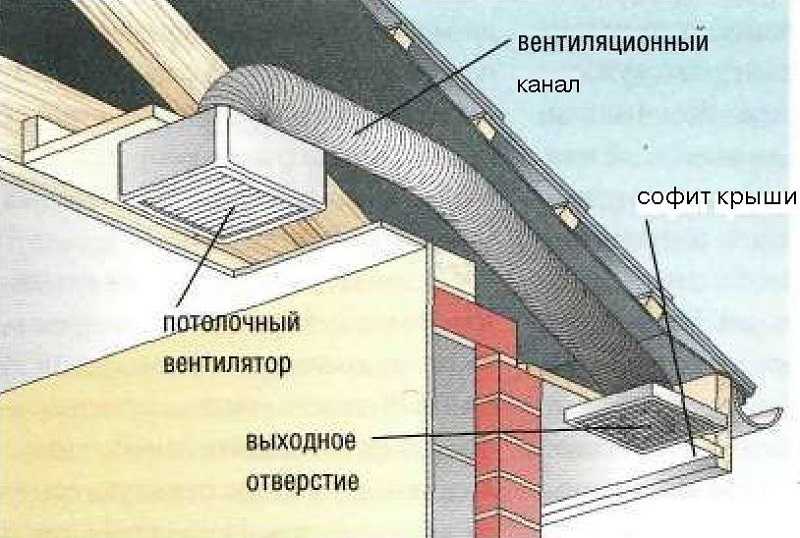

Кухонная вытяжка в частном доме через потолок. Способы вентиляции

Всего существует два вида монтажа вентиляции. В первом случае мы имеем дело с централизованной (общей), которая проектируется и устанавливается в момент возведения дома. Каналы проходят в стенах помещений, а ее наличие скрыто от глаз обывателей. Второй вариант — это использование короба, устанавливаемого после завершения всех строительных и отделочных работ. Такая вентиляция называется открытой и крепится почти всегда под самым потолком.

Все схемы монтажа отвода воздуха можно разделить на три пункта:

Для домов с небольшой площадью помещения воздух уводят из дома, устанавливая вытяжку в самых «грузных» комнатах. Именно там, должно происходить самое большое скопление людей, а также здесь наличествует влага, повышенная температура и так далее. Конечно, речь идет о ванной, кухне и туалете. В остальных комнатах воздух перемещается через щели в дверях, а поступает в дом сквозь форточки.

В больших домах будет не хватать естественного оттока воздуха в свободно перемещаемом пространстве. Особенно не хватит стандартной вытяжки на кухне в 60 см. Поэтому требуется установка решетки вентиляции в каждом помещении. Попадая на чердак или мансарду, воздух оттуда принудительно уводят через отверстия крыши.

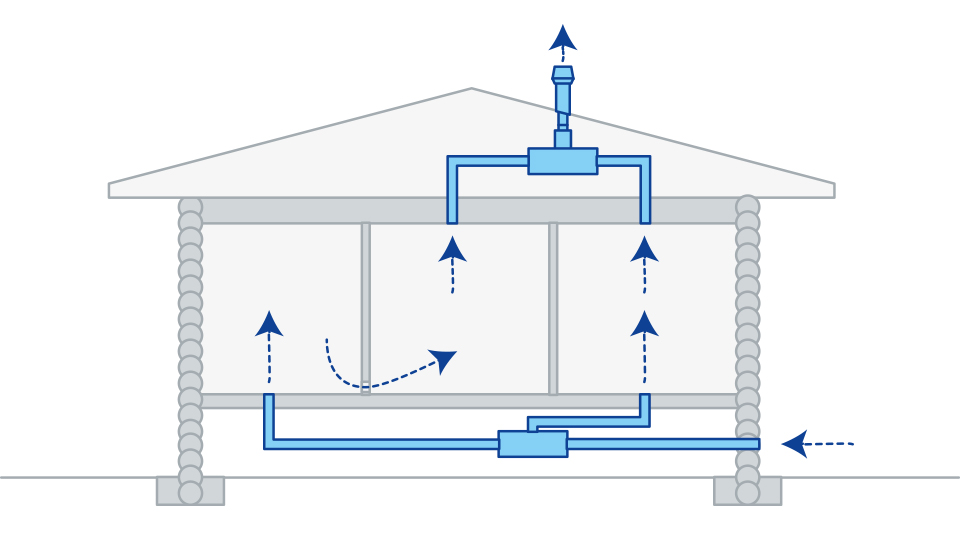

Ну и более сложная система подразумевает установку каналов притока чистого воздуха, который прячется либо в стенах, либо также под потолком. Поступая в жилые комнаты, он движется к кухне, где присутствует принудительная вентиляция.

Вентиляция на кухне. Кухня с газовой плитой

Отдельно нужно поговорить про вентиляцию на кухнях, где есть установленные газовые плиты. С первого января 2019 года установка вентиляции на кухне с газовой плитой имеет новые правила. Если есть уже ранее смонтированная вытяжка с системой отвода в общую вентиляционную шахту, то она должна быть полностью демонтирована. Это относится ко всем устройствам, имеющим принудительный отвод от газовой плиты или от газовых котлов в частных домах. Если же проведена установка простого «зонта», которые не имеет механизма принудительной циркуляции воздушных масс, то его демонтировать не нужно. Хотя очень часто при проверках газового оборудования комиссия требует убрать такие вытяжки, хотя новых норм они не нарушают.

Вытяжки с принудительным удалением воздуха перекрывают воздушные каналы, которые точно рассчитаны на удаление угарного газа и газа природного при возможной утечке, скапливающегося под потолком. В итоге отток нарушается и газа скапливается большое количество и достаточно одной искры, чтобы привести к взрыву. Также большинство установленных вытяжек в значительной мере превышает пропускную мощность вентканала и это приводит к так называемому «опрокидыванию тяги». То есть она перестает работать совсем или начинает это делать в неправильном режиме, который не предусмотрен проектом. Как это происходит: при установке вытяжки с принудительной циркуляцией в многоквартирном доме она перекрывает собой канал и в тот момент, когда вытяжка не работает, нет потока и в разгонной трубе, чем больше вытяжек в доме, тем выше шанс, что разгонный канал прекратит свою работу, а отработанные массы воздуха не будут выводиться через крышу на улицу. В итоге накопление газа при утечке становится постоянным и очень быстро достигает критической величины – дальше только взрыв.

Установка кухонной вытяжки с выводом на улицу. Кухонные вытяжки с отводом в вентиляцию: достоинства, недостатки

Существует 2 способа очистить загрязненный воздух в помещении – «прогнать» его через систему фильтров или вывести наружу, заменив чистым. Системы, выполненные по первому принципу, функционируют по замкнутому кругу: забор – очистка фильтрами – вывод. Для второго случая применяются вытяжки для кухни с отводом в вентиляцию, выводящие воздушные массы во внешнее пространство, на улицу.

Кухонная вытяжка с выводом в вентиляцию предпочтительнее аналогичного по функционалу устройства, но без воздуховода. Главное преимущество рассматриваемых установок – загрязненные воздушные массы быстро и эффективно удаляются из комнаты, что позволяет добиться 100% его обновления. Для больших по объему помещений существуют мощные агрегаты с 2-я двигателями.

Кухонная вытяжка с выводом в вентиляцию отличается экономичностью с точки зрения эксплуатации, т.к. ей не требуется регулярная замена фильтров. Рассматриваемые устройства оснащаются 2 типами решений – металлическими жироулавливателями (сетками) или акриловыми очистителями. Для последних требуется периодическая замена.

Движение воздушных потоков с фильтрационной и вытяжной вентиляцией

Что касается недостатков:

• работа установки сопровождается сильным шумом;
• грамотный монтаж воздуховода по силам выполнить только специалисту;
• сложность самостоятельной установки/замены устройства.

Вытяжки для кухни без воздухоотвода устанавливаются гораздо проще, с монтажом легко справится даже неопытный хозяин. Но эти устройства не отличаются высокой мощностью, а дороговизна сменных фильтров сводит к нулю экономическую выгоду их приобретения.

Вытяжка в деревянном доме через стену. Естественная вентиляция

При естественной вентиляции воздух свободно циркулирует в помещении под действием природных сил. За счет подъема теплого воздуха вверх в помещении создается пониженное давление, холодный воздух с улицы устремляется в дом.

Процесс происходит бессистемно, через открытые окна, двери, щели либо посредством системы естественной вентиляции. В последнем случае воздух попадет в дом через приточную установку или приточный клапан и покидает его по специально спроектированным вытяжным каналам, а также через дымоходы печей и каминов при их наличии. Кроме того, в естественной вентиляции деревянного дома присутствует упомянутая ранее инфильтрация – просачивание воздуха через деревянные стены.

Тяга естественной вентиляции прямо пропорциональна следующим параметрам:

• высота вытяжки;
• разница температур внутри и снаружи дома;
• диаметр трубы.

Отрегулировать поток воздуха можно положением ручки стеклопакета. Такая организация естественной вентиляции подходит для теплого времени года, зимой ею пользоваться не рекомендуется. При большой влажности в доме и низкой температуре снаружи на уплотнительных резинках образуется наледь и окно будет сложно закрыть.

С проектированием вытяжного вентиляционного канала связана одна распространенная ошибка. При монтаже вентиляции в деревянном доме своими руками устанавливают вытяжку с горизонтальными участками и изгибами. В системе естественной вентиляции, в отличие от принудительной, такой вентканал плохо работает.

Система естественной вентиляции простая и дешевая, не требует эксплуатационных затрат, но зависит от погодных условий – температуры, атмосферного давления и силы ветра. Зимой такая вентиляция работает очень хорошо за счет большой разницы температур на улице и в помещении. Летом система работает хуже, а при более высокой температуре в доме по сравнению с улицей возникает обратная тяга, через вытяжку идет приток более теплого воздуха назад в помещение. Чтобы этого не произошло, в вытяжке устанавливают обратный клапан.

Сколько CFM мне нужно?

Если учесть все факторы, влияющие на качество воздуха в вашем доме, когда вы готовите, то наличие качественной вытяжки имеет смысл. Вся грязь — пар, дым, частицы пищи, жир — которые разбрызгиваются на вашей плите, могут попасть в ваш воздух. Хорошая вытяжка всасывает все это и фильтрует, не давая ему оседать на тканях в вашем доме и задерживаться навсегда. У нас есть для вас много информации о том, как выбрать вытяжку. Здесь мы специально обсуждаем требования CFM для вашей кухни и стиля приготовления пищи.

Что такое CFM для вытяжек?

CFM означает количество кубических футов воздуха, перемещаемого в минуту. Проще говоря, это количество воздуха, которое вентилятор вытяжки способен удалять через фильтр каждую минуту. Вентилятор должен быть достаточно мощным, чтобы накрывать зону приготовления пищи и всасывать все возможные загрязнения, но не настолько громким, чтобы создавалось впечатление, что вы готовите рядом с реактивным двигателем.

Как правильно рассчитать CFM для вашего дома

Вы можете рассчитать свои потребности в CFM несколькими способами, учитывая размер вашей плиты, размер комнаты, планировку вашей кухни и различные типы вытяжек. вы рассматриваете. Вот что вам нужно учитывать:

✦ Тип диапазона капюшона

✦ Тип плиты-электрический или газ
✦ Размер комнаты
✦ Ductwork

Тядные капюшоны для электрических варочных столов

Стенные и поднятые кабины. погонный фут варочной панели. Наиболее распространенные типы варочных панелей имеют ширину 30 дюймов или 2,5 дюйма. Чтобы соответствовать рекомендуемым требованиям CFM, вам понадобится вытяжка мощностью 250 CFM.

Пример: варочная панель шириной 2,5 фута x 100 кубических футов в минуту = 250 кубических футов в минуту

Островные вытяжки  – 150 CFM на каждый погонный фут варочной панели. Из-за открытого характера кухонной островной плиты вам потребуется дополнительная мощность. Как правило, для той же 30-дюймовой варочной панели вам понадобится вытяжка мощностью 375 кубических футов в минуту.

Пример: варочная панель шириной 2,5 фута x 150 кубических футов в минуту = 375 кубических футов в минуту

Несмотря на то, что мы смоделировали варочную панель среднего размера, ваша плита может иметь ширину от 20 дюймов или до 60 дюймов коммерческой модели. Измерьте или проверьте характеристики в руководстве пользователя, чтобы быть уверенным.

Канальные вытяжки для газовых варочных панелей

Газовые плиты могут нагреть помещение больше, чем электрические плиты. Разумно выбрать вытяжной вентилятор с более высоким CFM, если у вас есть газовая плита.

Тепловая мощность измеряется в BTU, что означает британские тепловые единицы. Одна БТЕ — это количество энергии, необходимое для нагрева или охлаждения 1 фунта воды на 1°F на уровне моря. Каждая горелка на вашей варочной панели имеет рейтинг БТЕ (проверьте свое руководство пользователя).

Чтобы рассчитать CFM для газовой плиты, добавьте значения BTU для всех горелок. Как правило, обычно от 5000 до 15000 на горелку, а печь стандартного размера с четырьмя горелками будет иметь общую мощность около 40000 БТЕ. Разделите полученную сумму на 100, чтобы определить требуемый CFM.

Пример: 40 000 BTU ÷ 100 = 400 CFM вентилятор вытяжки или больше

Размер помещения для вытяжек

Далее определите размер помещения. Тенденция к открытой планировке кухонь и более высоким потолкам влияет на то, в какой степени могут перемещаться неуловленные частицы. Эффективная вытяжка должна обеспечивать обмен воздуха на кухне каждые 4 минуты (15 раз в час) по объему, чтобы поддерживать чистоту воздуха в помещении.

Например, если у вас дом открытой планировки, ваша кухня может располагаться в комнате размером 20 на 20 футов с потолками высотой 10 футов.

20 футов x 20 футов x 10 футов = 4000 кубических футов

Чтобы вычислить объем кубических футов в минуту, необходимый для кухни вашего размера, разделите кубические футы на 4 (минуты)

4000  ÷ 4 = 1000 кубических футов в минуту (или выше)

Воздуховоды

Наконец, вам нужно подумать о воздуховодах. Поскольку ваш вентилятор должен вытягивать воздух через фильтр и выходить через воздуховод к вентиляционному отверстию, длина воздуховода является дополнительным фактором. Общие протоки круглые и около 6 дюймов в диаметре. На каждый фут трубы добавьте один дополнительный CFM. Если у трубы есть коленчатые изгибы, добавьте 25 кубических футов в минуту на каждый плюс 40 кубических футов в минуту на заглушку.

Как выбрать номер CFM

Принимая во внимание все различные факторы, какой расчет является правильным? Простой. Выберите наибольшее число CFM. Ищите вытяжку, которая предлагает всю необходимую вам мощность, а также тихую работу, которая поможет вам сохранить рассудок. Другие функции, на которые стоит обратить внимание, включают в себя переменную скорость вращения вентилятора, защитный фильтр, пригодный для мытья в посудомоечной машине, работу с сенсорной панелью, энергосберегающую светодиодную подсветку и, конечно же, стиль бленды, который соответствует вашей эстетике.

Вытяжки серии Hauslane представляют собой высокопроизводительные вытяжки, которые подходят для большинства кухонь. Воздуходувки в вытяжках Hauslane приближаются к профессиональному уровню или превосходят его. Благодаря этому в вашем доме не будет дыма и запаха, даже если ваша варочная панель работает на максимальной мощности.

Другие факторы и проблемы, которые необходимо учитывать

В идеале, ваша вытяжка должна иметь тот же размер, что и варочная поверхность, иметь мощный и тихий вентилятор, хороший фильтр и вентиляционное отверстие наружу. К сожалению, это не всегда так. К распространенным проблемам с вытяжкой относятся:

✦ Отсутствие наружной вентиляции – в некоторых случаях, например, если печи расположены на внутренней стене многоквартирного дома, наружный воздуховод невозможен. В этом случае у вас, скорее всего, будет вытяжка без воздуховодов, которая, по сути, представляет собой вентилятор, который пропускает воздух для приготовления пищи через фильтр и выбрасывает его обратно в комнату. Не все созданы равными.
✦ Ваша вытяжка нуждается в очистке. Для эффективной очистки вытяжки требуется регулярная чистка, а фильтры необходимо время от времени заменять или чистить.
✦ Все шумит, нет тяги. Некоторые кухонные вентиляторы неэффективны. Они могут быть громкими, но на самом деле они ничего не делают. У них просто нет CFM для выполнения этой работы.
✦ Вы забыли включить его. Для достижения наилучших результатов включите вентилятор за 10–15 минут до включения плиты. Затем оставьте вентилятор включенным примерно на столько же времени после выключения плиты. Это дополнительное время работы улучшит возможности фильтрации и уменьшит количество загрязняющих веществ, которые вы можете вдохнуть.

Опасность неиспользования кухонного вытяжного вентилятора

Загрязнение воздуха в помещении опасно для здоровья. В краткосрочной перспективе загрязняющие вещества могут вызывать приступы астмы, раздражать глаза, нос и горло и вызывать головные боли, головокружение и утомляемость. Временные эффекты обычно проходят сами по себе при ограниченном воздействии, но в долгосрочной перспективе проживание в доме с плохой системой вентиляции может привести к хроническим респираторным заболеваниям, сердечным заболеваниям, раку и даже смерти.

Деревянная вытяжка — Старый дом в прерии

Хорошая деревянная вытяжка обойдется вам в пару тысяч, не говоря уже о индивидуальном дизайне!

Я лично не хотел бы раскошелиться на такие деньги, если бы у нас были навыки, чтобы создать удивительную особенность самостоятельно за небольшую часть стоимости.

К тому же, я бы скорее сделал это как самодельный проект, чем экономил и планировал расходы!

У нас уже есть все необходимые инструменты (я имею в виду, что мы занимаемся ремонтом трехэтажного дома… инструменты необходимы!)

Основы, такие как измерительные ленты, зажимы, дрели, отвертки и т. д., а также гвоздезабивной инструмент, торцовочная пила и настольная пила (которая оказалась подарком на день рождения из моего списка желаний на один год).
