Устройство вытяжки в частном доме: лучшие варианты обустройства + технические требования

Как сделать вытяжку в частном доме своими руками, выход через стену

Люди старшего поколения зачастую говорят о том, что наше жильё становится всё больше и больше похоже на аквариумы, причём эта тенденция постоянно прогрессирует. Мы меняем деревянные окна на пластиковые комплекты, а деревянные входные двери на металлические полотна с плотным прилеганием, но такой прогресс имеет как положительную, так и отрицательную стороны.

Стремление к такой замене вполне понятно – дом становится более тёплым, так как пластик и двойной металл не пропускают воздушные потоки с улицы, к тому же это отличная звукоизоляция, что немаловажно в век стремительного технического роста. Вполне естественно, что в такой ситуации (после всех изменений в жилье) возникает вопрос, как своими руками сделать вытяжку в частном доме и, конечно же, большинство домовладельцев хотят устроить выход через стену – это удобнее и дешевле, нежели через потолок.

Самая незамысловатая вытяжка, сделанная через стену

Какие бывают вытяжки

Механический приточно-вытяжной клапан

В данном случае речь идёт именно о вытяжке, так как вентиляция может быть не только вытяжной, но и приточной. Тем не менее, будет затронута и одна, и другая:

• Естественная вентиляция. Возможность естественной вентиляции есть в каждом доме или квартире – это открытые окна и двери. А в старом фонде с деревянными рамами, это щели у форточек и створок и плохое прилегание дверных полотен к коробкам.
• В стену может быть вставлена двухсторонняя решётка с жалюзи, которые можно регулировать по желанию, делая зазор больше или меньше. Такие факторы позволяет воздуху двигаться произвольно, в соответствии с разницей температур, давления или ветра. Но это и есть главным недостатком естественной циркуляции – она полностью зависит от атмосферных явлений.
• Кроме того, в стену может быть вставлен механический приточно-вытяжной клапан или двухсторонняя решётка с вентилятором, который действует, как насос, перекачивающий воздух в одном или в двух направлениях.
• Основным преимуществом естественных вытяжек можно назвать возможность установки таких клапанов в любом помещении дома, стена которого граничит с улицей. Поскольку речь идёт о частном доме, то такие устройства редко закладываются в проект – их делают во время эксплуатации жилья, по потребности.
• Поскольку каналы для естественной вентиляции малоэффективны, то их оснащают вытяжными вентиляторами. В частных домах такие устройства монтируются в ванных комнатах и на кухнях, в домашних мастерских и кладовках. В большинстве случаев этого оказывается достаточно, чтобы очистить воздух от неприятных запахов и испарений.

Для того чтобы правильно рассчитать мощность вытяжки, придётся учесть несколько факторов и в первую очередь, это объём (не площадь) помещения, так как при одной и той же квадратуре помещения разница в количестве содержащегося там воздуха может сильно отличаться. Например, кухня 2,5×3 м с высотой потолков 2,5 м вмещает 2,5*3*2,5=18,75 м3, но если поднять потолки всего на полметра, то получится 2,5*3*3=22,5 м3 воздуха. Как видите, разница существенная и если в первом случае хватит отверстия ø 100 мм, то для второго варианта желательно использовать канал на 150 мм.

Но если, к примеру, кухня имеет 30 м3, то лучше сделать два отверстия по 100 мм, нежели одно ø 200 мм – эффективность такого подхода проверена на практике, тем более что можно задействовать либо один, либо два агрегата одновременно.

Также следует учитывать физические свойства воздушных потоков – тёплые всегда поднимаются кверху, увлекая за собой пар вместе с неприятными запахами. По этой причине вытяжные устройства всегда монтируются под потолком, даже в том случае, если там (в канале) стоит вентилятор. Кроме того, некоторые современные системы имеют дополнительное оборудование для двигателя, которое реагирует на уровень влажности в помещении и при достижении необходимого показателя они попросту отключают подачу питания, а при повышении влажности включают её заново. Но в виду большой стоимости такого оборудования оно не пользуется популярностью в жилом секторе – гораздо удобнее и выгоднее использовать приточные сплит-системы.

В котельных и полуподвалах

Вентиляционная система в котельной частного дома

На верхнем изображении вы видите схему вентиляционной системы в котельной частного дома – она приточно-вытяжная, так как если просто откачивать воздух, но при этом не давать возможности притока с улицы, то это будет препятствовать горению у дизельных, газовых и твердотопливных котлов.

Отдушина в стене, как правило, здесь удобнее всего оснастить вентилятором, запуск которого можно производить при помощи теплового реле. То есть не нужно приобретать дорогостоящее и к тому же редкое оборудование автоматического контроля – прерыватель пуска через теплореле легко сконструировать и установить своими руками. Но, как бы там ни было, помимо принудительной стеновой вытяжки в котельной обязательно должна быть открывающаяся форточка или фрамуга.

При строительстве дома с цокольным этажом там заранее предусматриваются, как минимум, две продухи, которые делаются в стене под потолком – это собственно и есть стационарные стеновые вытяжные устройства для естественной циркуляции. При необходимости в таких помещениях в продухи устанавливают электровентиляторы, а всю проводку пакуют в линейные или гофрированные кабель-каналы – это очень удобно и эстетично. Такой же метод можно применять для кухонь или ванных комнат, если проводка не была проложена при строительстве или ремонте объектов.

Схемы стеновой вентиляции

Вытяжной клапан с вентилятором (вверху слева) для стеновой вентиляции

По сути, есть три способа устройства для вытяжной вентиляции:

1. С естественной тягой (за счёт перепада температуры и давления).
2. С принудительным оттоком при помощи крыльчатки вентилятора (самый популярный).
3. Комбинированный вариант – вытяжка может работать в двух режимах.

Для частных домов можно использовать любой из вышеперечисленных способов, так как в данном случае какая-либо регламентация отсутствует (разве что для помещений, где установлен газовый котёл — СНиП 2.04.05, II-35). В любой другой комнате типа кухни, ванны, туалета или цокольного этажа можно смонтировать вентиляционный канал по своему усмотрению, то есть, либо везде одинаковый, либо в каждом месте по потребности. Кроме того, если, к примеру, площадь кухни большая, и вы хотите установить варочную (газовую или электрическую) плиту у противоположной от улицы стены, то такое тоже возможно.

Для этого под потолком прокладывают 100-миллиметровую ПВХ трубу (их обычно используют для канализации), выводят через несущую стену и подключают к вытяжке, которая находится над плитой. Безусловно, труба не остаётся на виду – её закрывают гипсокартонным коробом, в который иногда врезают встраиваемые светильники, так что короб выглядит, как дополнительный архитектурный элемент для улучшения дизайна интерьера.

Расчёт мощности кухонной вытяжки

Можно также приблизительно рассчитать мощность устанавливаемой вытяжки, используя простую формулу и поправочный коэффициент воздухообмена. Если помните, мы уже говорили об этом выше, поэтому возьмём для условных расчётов те же размеры кухни с разной высотой потолков: 2,5*3*2,5=18,75 м3 и 2,5*3*3=22,5 м3. При этом за основу будем брать нормы СЭС, которые соответствуют 12-15 (кратность воздухообмена) и поправочный коэффициент 1,3.

Первый вариант: 18,75*12*1,3=292,5 м3/час

Второй вариант: 22,5*12*1,3=351 м3/час

Видео: Принципы расчёта мощности кухонной вытяжки

Заметьте, что нормы подразумевают наиболее высокую скорость вытяжки, которая необходима при интенсивном приготовлении пищи, то есть, при максимальном выделении дыма в помещение – это может быть жарка или пригорание продуктов. Для других помещений тоже существует кратность воздухообмена, устанавливаемая СЭС, например, для ванной комнаты, это 17-20, а для туалета 6-8. Есть другие, более сложные способы расчётов, но гораздо проще использовать именно этот, а интенсивность воздухообмена того или иного агрегата всегда написана в паспорте.

Монтажные работы в разных помещениях

Монтаж вытяжных вентиляционных систем, проходящих через стену, имеет один и тот же принцип, но на самом деле выглядит по-разному в техническом отношении. Например, работы на кухне кардинально отличаются (с технической стороны) от таких же работ в ванной или в туалете.

Монтажные работы на кухне

120-миллиметровое отверстие для кухонной вытяжки

Теперь давайте разберёмся, как сделать кухонную вытяжку в частном доме своими руками, используя выход через стену, впрочем, как это и делается в большинстве случаев. Начнём с диаметра. К рабочему зонту лучше всего подсоединять 100-миллиметровый металлический гофр, но не поливинилхлоридные трубы, которые жёсткие и сделать плавный переход с вертикали на горизонталь слишком затруднительно. Кроме того, сделать выходное отверстие точно напротив патрубка зонта не всегда возможно и на это могут быть разные причины – нежелание нарушать архитектуру фасада, проходящая по стене труба или любые другие препятствия.

Фланец для крепления гофра

Но отверстие в стене следует делать корончатой фрезой (победитовой или алмазной) ø 120 мм – сейчас объясню для чего нужно такое расхождение в диаметре. Сам гофр надевают на фланец, который перед этим прикручивают над отверстием, сделанным в стене, и металлический шланг даже своим краем не заходит внутрь. Но после сверления, из чего бы ни была сделана стена, она будет сыпаться – не сильно, но вполне достаточно для того, чтобы эта пыль при ветре могла попасть в помещение кухни и это сразу следует предотвратить. Поэтому, туда вставляют поливинилхлоридную обсадную трубу с внутренним ø 100 мм и наружным ø 110 мм – она входит туда свободно, но если есть раструб, то последние сантиметры приходится добивать молотком через доску, чтобы не разломать ПВХ.

Отверстие в стене не всегда бывает напротив патрубка зонта

Прежде чем устанавливать гофр на вытяжку, необходимо вычислить его длину, а для этого придётся определить высоту зонта над газовой или электрической плитой. Если говорить в общем, то это примерно 70-75 см, хотя этот параметр следует определить самостоятельно, а отталкиваться следует от удобства работы хозяйки у варочной плиты, лично я, когда делаю подобные установки, учитываю именно это. У нас примерно 50-70% женщин, да и мужчин тоже (или лучше будем говорить семей), занимаются домашним консервированием фруктов и овощей.

Для того чтобы законсервировать за один заход 4-ре трёхлитровые бутыли понадобится большая кастрюля на 40 л (четырёхведёрная), а теперь прикинем размеры. Высота кастрюли – 35 см, высота стандартной бутыли – 24 см, итого, 35+24=59 см. Но для того чтобы вытащить банку из кастрюли рукой, нужно ещё, как минимум, 10 см расстояния (о щипцовом захвате здесь и речи быть не может), следовательно, 59+10=69 см и это впритык. Именно поэтому я и утверждаю, что расстояние между варочной плитой и зонтом должно быть не менее 70-75 см.

Крепление вытяжного зонта к стене

Крепление вытяжного зонта может осуществляться двумя способами – либо к стене, либо он может быть вмонтирован в навесной шкаф кухонного гарнитура, даже если отвод воздуха осуществляется через крышу. Но здесь есть ещё один нюанс: если монтаж вытяжки предусмотрен в одном из шкафов кухонного гарнитура, то её подключение осуществляется внутри этих шкафов, а ≈220V подводится к общей клемме верхней части кухонного гарнитура и оттуда подключается освещение над столами и, возможно, дополнительные розетки. Такой монтаж удобен тем, что абсолютно все проводки, выключатели и розетки получаются скрытыми.

Но есть варианты, когда зонт вставляется в шкаф, но в верхней части гарнитура не предусмотрены встроенные светильники, следовательно, здесь потребуется автономный монтаж розетки. В случае если розетка будет спрятана в шкафу, устанавливать её очень удобно – сама розетка накладного типа прикручивается к стенке или потолку шкафа и подключается от провода ≈220V выходящего со стены либо спускающегося с потолка. Но если навесных шкафов нет вообще, тогда приходится корончатой фрезой делать отверстие для подрозетника, и опять-таки подводить к нему провод ≈220V выходящего со стены либо спускающегося с потолка. Но здесь лучше всего расположить розетку над зонтом, чтобы была возможность маскировки не только розетки, но и сетевого шнура с вилкой.

Обратный клапан на вентиляционной решётке

Теперь перейдём к наружной стороне отверстия. Между трубой и стенкой останется маленький зазор, который лучше всего задуть монтажной пеной, хотя при желании можно заштукатурить, чтобы придать жёсткость каналу. В любом случае труба не должна выступать за пределы стены, но если такое произошло, то её легко обрезать полотном от ножовки по металлу. Только лучше использовать не стальное (оно сразу лопнет от изгиба, а прессованное — оно чуть дороже, но служат примерно в два раза дольше).

Что касается вентиляционной решётке со стороны улицы, то она может быть прямоугольной, квадратной, круглой, овальной, но лучше всего, если она имеет обратный клапан, как это показано на верхней фотографии. Это нерегулируемые подвижные жалюзи, которые в состоянии покоя опущены и закрывают решётку, следовательно, внутрь не сможет проникнуть снег или дождь, которые задует ветром. Но при запуске вытяжного вентилятора жалюзи приподнимаются, освобождая проход для воздушного потока.

Видео: Мастер-класс по монтажу вытяжки на кухне

Вытяжная вентиляция в ванной и туалете

Сверление отверстия и вставка обсадной трубы

По сути, установка вытяжной вентиляции в ванной или в туалете очень похожа на такую же работу в кухне, но это касается только устройства самого отверстия сквозь стену и, пожалуй, подводки питания ≈220V. Как я уже говорил, диаметр отверстия зависит от объёма помещения, а мощность вентилятора можно вычислить способом, о котором написано выше. Допустим, вы будете делать вставку из сотой трубы, но отверстие в стене опять-таки придётся делать ø 120 мм, то есть, обсадная труба будет с зазором от стены, который позднее задувают монтажной пеной.

Установка вентилятора в стену

Подключение электрического вентилятора можно осуществить несколькими способами и один из них предусмотрен производителем, это выносной выключатель в виде свисающего шнурка, именуемого в просторечье «лентяйкой». Ещё один способ, это подключение пуска вентилятора к выключателю – включаешь в ванной или туалете свет, и запускается вентилятор. И, наконец, третий способ, который зачастую комбинируют с освещением – в дверь устанавливают микровыключатель, и при её открытии цепь замыкается, но здесь есть одно неудобство – при закрытии цепь опять размыкается и вентилятор отключается вместе с освещением, так что я считаю, что это ни к чему, хотя некоторые всё-таки устанавливают.

Заключение

Теперь вы уже знаете, как сделать вытяжку в частном доме своими руками. В техническом отношении вопрос не так-то уж и сложен, тем более, если предусматривается выход через стену. Самое основное, чтобы был перфоратор, рулетка и уровень, а также хороший глазомер. И ещё. Если вы не дружите с электричеством, то попросите кого-либо о помощи в подключении агрегата, чтобы случайно не сжечь двигатель.

подбор модели и установка своими руками

Современное оборудование ускоряет и облегчает процесс готовки, и делает его намного комфортнее. Вытяжка в частном доме и городской квартире уже давно стала важным элементом технического оснащения кухни: она обеспечивает защиту всего жилья от запахов еды, а саму кухню — от жира и копоти, оседающих на стенах, потолке и мебели. Установка этого прибора не отличается особой сложностью даже для новичка, а уж опытному хозяину, привыкшему обустраивать частный дом своими руками, она и вовсе по плечу.

Чтобы вытяжка на кухне в частном доме справлялась с нагрузкой и работала эффективно, важно учитывать не только размеры и внешний вид девайса, а и его технические возможности. Поэтому внимательно ознакомьтесь с теми параметрами, которые пригодятся при выборе конкретной модели.

Вытяжка в современной кухне может стать изюминкой интерьера

1. Производительность вытяжки — объем воздуха, очищаемого за час. Рассчитывается просто: объем кухни (площадь на высоту) умножаем на 12 (норма воздухообмена), полученное число еще раз умножаем на 1,3 (коэффициент минимального запаса).

Формула расчета минимальной производительности вытяжки

2. Габариты. Площадь воздухоприемника должна быть не меньше (а в идеале – на несколько сантиметров больше) рабочей поверхности плиты.
3. Уровень шума. Обычно этот параметр указывается для каждой модели отдельно, остается только соотнести единицы измерения с собственными ощущениями.

На заметку! 20 децибел издают шелестящие страницы, 25-35 сравнимы с громким шепотом или тиканьем настенного маятника, 50 дБ мы принимаем при обычном разговоре, 80-90 – шум от проезжающего мотоцикла или включенного фена, 110 – работа перфоратора или дрели, а вот при 130 дБ и выше наступает болевой предел.

4. Режимы работы. В современных вытяжках комбинируются два принципа — отвод загрязненного воздуха в систему вентиляции и фильтрация (рециркуляция) его с последующим возвращением в помещение.

Принцип работы проточных и циркуляционных кухонных вытяжек

5. Освещение и управление прибором. Выбирают на собственный вкус и кошелек – существуют модели с выступающими кнопками, с сенсорной панелью, с автоматическим включением/выключением (разумеется, чем больше технической «начинки», тем дороже девайс). Но с основным предназначением вытяжки – удалением дыма и гари – справляется даже самый простой прибор.
6. Дизайн вытяжки. Кроме качественной очистки воздуха, важно, чтобы девайс вписался в интерьер кухни и гармонировал с другими приборами.

Сенсорная модель наклонной вытяжки с дизайном в стиле хай-тек

Помимо перечисленных характеристик следует учитывать еще один важный момент: если в доме нередки перебои с электроэнергией и скачки напряжения, покупайте прибор со встроенным или отдельно подключаемым предохранителем.

Важно! При покупке рециркуляционной модели учтите, что мощность прибора должна быть на 30% выше, чем у стандартной вытяжки, ведь девайс не только вытягивает, а и перерабатывает воздух. Также придется позаботиться о своевременной (не реже двух раз в год) замене фильтров. Но у такой вытяжки есть глобальное преимущество: ее можно установить в доме, где доступ к вентиляционному каналу затруднен.

Современная модель, работающая на фильтре

Сегодняшний рынок бытовой техники предлагает нам три основные модели вытяжек. После изучения информации о них, можно будет определиться с тем, какая вытяжка в кухне в частном доме будет наиболее эффективной.

Плоская (классическая) подвесная вытяжка ↑

Подвесную вытяжку можно спрятать в навесной шкафчик

Основной режим работы — рециркуляционный. Рекомендуется для небольших кухонь, так как является самой маломощной и с большими объемами воздуха попросту не справится. Дополнительным минусом считается постоянная (и недешевая к тому же) замена фильтров — угольных или акриловых. Зато такая конструкция не нуждается в монтаже дополнительного воздуховода и может крепиться прямо к кухонному шкафчику.

Встраиваемая вытяжка ↑

Встроенные модели легко спрятать

Прибор свободно помещается в подвесной шкафчик, снизу остается только воздухоприемник, чаще всего оснащенный дополнительной выдвигаемой панелью. За счет этого он идеально маскируется и может вписаться в любой интерьер, но требуется дополнительная установка воздуховода, который можно вывести в готовую вентиляцию, через стену или крышу. Сам прибор не намного мощнее предыдущего варианта, но лучше справляется с удалением дыма и запахов за счет принудительного выброса загрязненного воздуха наружу.

Купольная или каминная вытяжка ↑

Купольные приборы смотрятся стильно и современно

Самые мощные и современные модели. Не нуждаются в маскировке, наоборот, их дизайн может стать настоящим украшением кухни. Используются при любом расположении плиты — в углу, у стены или посередине (островной вариант). Классический вывод воздуховода — вверх, на крышу, хотя можно устроить вытяжку в частном доме и через стену.

Важно! При значительных размерах кухни и наличии дополнительных приборов для отопления или готовки, необходимо использовать действительно мощную вытяжку. Это особенно актуально для частных домов, где, кроме плиты и духового шкафа, в комнате находится еще и газовый/твердотопливный котел.

Рассмотрим детально установку встраиваемого прибора – наиболее распространенной модели, которая подходит практически к любому типу помещения. Для обустройства вытяжки в частном доме своими руками схема монтажа предполагает несколько этапов.

Подготовительные работы ↑

Правильная подготовка к установке вытяжки – самый ответственный этап, который занимает больше всего времени.

• Выбираем место для вытяжки, ориентируясь на расположение плиты и размеры корпуса прибора.
• Делаем на стене разметку под крепеж, обязательно используя уровень. При установке над газовой плитой панель воздухозабора располагаем на высоте 75-85 см, для электрической варочной поверхности расстояние можно уменьшить до 65-75 см.
• Ориентируясь на разметку, пробиваем отверстия и загоняем в них дюбели.
• Для встраивания вытяжки в кухонный шкафчик необходимо вырезать в нем отверстие под корпус (обычно убирается дно или его часть) и для трубы отвода воздуха на задней стороне или крыше.
• Рассчитываем маршрут воздуховода от корпуса вытяжки до выходного отверстия вентиляции. Учитываем, что протяженность трубы не должна превышать 3 м, а количество ее изгибов стараемся сделать минимальным.

Важно! Каждый поворот трубы на 90 градусов снижает производительность вентиляции как минимум на 10%.

• Закупаем необходимое для отвода воздуха оборудование, так как продается вытяжка без него. Самыми доступными сейчас считаются пластиковые трубы (круглые или плоские) или металлизированный гибкий рукав — гофра. Не слишком опытному монтажнику удобней будет последний вариант – в нем меньше поворотных соединений. Правда, в открытом виде гофра не очень эстетична, поэтому стоит подумать о покупке декоративного короба, которым ее можно закрыть.

Воздуховод встроенной модели легко помещается внутри обычного шкафчика

• Подготавливаем вентиляционный выход. Подключаясь в уже существующую вентсистему, просто снимаем защитную решетку и заводим внутрь гофру или трубу. Если в деревянном доме вытяжка на кухню устанавливается с выводом на улицу через стену или потолок, нужно просверлить под воздуховод отверстие нужного диаметра (не меньше 120 мм). В здании из кирпича или газоблоков такой отвод будет сделать сложней, так как высок риск повредить кладку, поэтому лучше остановиться на варианте с вентканалом.

Вытяжка с выводом через стену

Схема вывода наружного вентотверстия

• Устанавливаем антивозвратный клапан, который не позволит отработанному воздуху вернуться обратно в помещение. Снаружи отверстие закрываем вентиляционной решеткой.

Антивозвратный клапан

• Оборудуем подключение к источнику электропитания. Розетку лучше располагать за корпусом вытяжки или трубой воздуховода, причем она обязательно должна быть с заземлением.

Самый трудный этап завершен, следующий — монтаж корпуса вытяжки.

Установка корпуса вытяжки ↑

Для встраиваемой вытяжки нужно всего лишь закрепить корпус (или шкафчик с установленной в нем коробкой прибора) на стену кухни. Для этого используем пару саморезов, закрученных в подготовленные дюбели. Чтобы корпус вытяжки не резонировал при работе, можно приклеить ее к шкафу на жидкие гвозди. Если внутри мебели есть полочки, нужно сделать отверстия под воздуховод на каждой из них. А теперь можно переходить к прокладыванию отвода для загрязненного воздуха.

Чтобы правильно сделать отверстия в шкафу, главное – знать диаметр трубы воздуховода

Монтаж воздуховода ↑

Проводим трубу воздуховода к месту установки корпуса вытяжки над газовой плитой. В зависимости от выбранных материалов, этот процесс может происходить по-разному.

• В случае обустройства отвода из пластиковых труб, нужно тщательно подбирать все элементы — сами трубы, поворотные уголки и переходники для подсоединения к вентиляционному отверстию и выходу вытяжки. Помним, что диаметр воздуховода должен быть одинаковым по всей длине, так как сужения и расширения могут нарушить сбалансированность работы всей системы. Кстати, если протяженность трубы больше метра, стоит озаботиться и дополнительными креплениями. После полной сборки все стыки обязательно обрабатываем герметиком.

Воздуховод из пластика легко маскируется

• При выборе в качестве трубы воздуховода гофры работы не в пример меньше. Необходимо всего лишь закрепить концы рукава на вентвыход и вытяжку армированным скотчем, обеспечив достаточное натяжение для снижения сопротивления. Однако при желании сохранить интерьер кухни в едином дизайнерском решении гофру нужно еще и замаскировать. Например, можно проложить ее за шкафами кухонного гарнитура, что очень неудобно. Проще обшить декоративными панелями или купить готовый короб для коммуникаций.

Воздуховод из гофры – монтировать легко, спрятать — труднее

Остается только провести проверку работоспособности полностью собранной системы, для этого включаем прибор в розетку и нажимаем на кнопку «пуск».

Если вентиляционное отверстие находится в значительном отдалении от плиты, гофра, проложенная через полкухни, нарушит весь дизайн помещения. А плоский пластиковый воздуховод, который так легко декорировать под цвет стен или шкафчиков, может не справиться в большом помещении, где требуется мощная вытяжка.

Исключения, конечно, есть – это кухни, оформленные в стиле лофтили хай-тек, где гофры, трубы, провода и другие коммуникации становятся тематическим дополнением интерьера. Если комната оформлена не в урбанистическом духе, такие украшения ей ни к чему. И самым простым и эффектным способом декора станет обшивка пространства между верхними шкафчиками и потолком гипсокартоном.

Важно! Для кухни лучше всего подойдет влагостойкий гипсокартон, а в идеале – и с огнезащитной пропиткой.

Алгоритм работ:

1. По потолку выполняется разметка под каркас из металлопрофиля. Линии отбиваются с помощью уровня, ориентиром служит край шкафчиков — будущий короб должен полностью повторять все изгибы рабочей стенки. А сама конструкция может располагаться либо на одном уровне со шкафчиками (получается идеальная маскировка, если подобрать цвет отделки гипсокартона в тон с мебелью), либо выступать над их поверхностью для достижения эффекта двухуровневого потолка.

Короб, сделанный под двухуровневый потолок

2. Профиль нарезается на нужные фрагменты, крепится к потолку и полочкам с помощью дюбелей/саморезов.
3. Конструкция укрепляется вертикальными стойками через каждые 80-100 см.
4. Затем раскраиваются листы гипсокартона, и каркас обшивается по периметру саморезами с шагом 30 мм (причем вкручивать их нужно так, чтобы шляпки были утоплены внутрь материала на 0,5-1 мм). Напротив вентиляционного отверстия нужно сделать смотровой люк, чтобы в случае необходимости не разбирать всю конструкцию. Для этого участка гипсокартон выпиливается точно по размеру, но не крепится на саморезы (можно точечно зафиксировать панель герметиком, а затем снимать с помощью строительной присоски либо установить небольшие дверцы).

5. Теперь осталось обработать следы от крепежей и места стыков листов шпатлевкой, чтобы выровнять поверхность, и декорировать отделкой, подходящей к интерьеру. Это могут быть обои, кафель, ПВХ-пленка или другой подходящий материал.

Гипсокартонный каркас для вытяжки

На заметку! В выступающем коробе можно дополнительно встроить точечную подсветку – это и смотрится красиво, и станет удобным подспорьем для хозяйки, ведь на кухне много света не бывает.

Короб под воздуховод с подсветкой – эффектно и функционально

Правила установки вытяжки:

https://www.youtube.com/watch?v=MsDV9Sicjwg

http://kitchenguide. su/www.youtube.com/watch?v=MsDV9Sicjwg

Теперь вы знаете, как правильно сделать вытяжку в частном доме и решить вопрос с ее декорированием. Как видите, основные моменты монтажа не отличаются особенной сложностью и не занимают много времени. А вот с подготовкой далеко не всегда удается справиться своими силами, особенно если речь идет о вытяжке в стене в частном доме.  Поэтому для сверления наружного отверстия придется арендовать специальное оборудование или приглашать профессионалов, которые сделают все быстро, чисто и качественно.

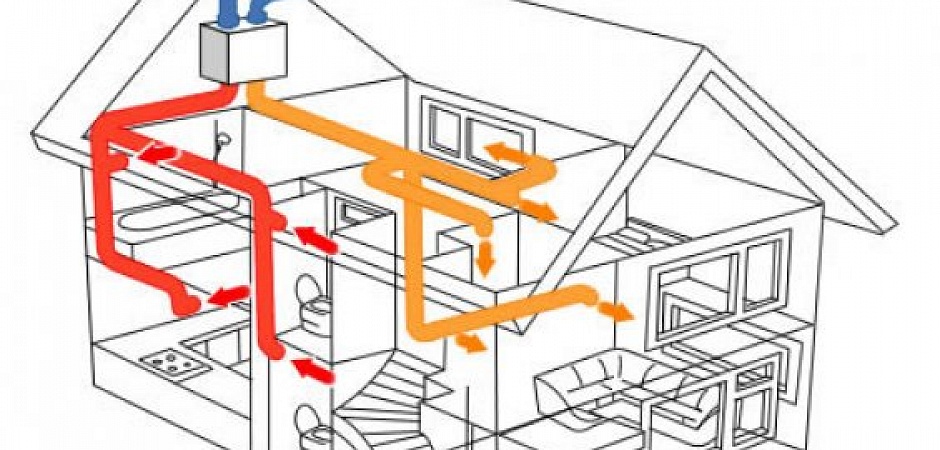

Вентиляция дома. Система вентиляции частного дома

В этой статье будет рассмотрена вентиляция в частном доме. А именно, как устроена правильная приточная вентиляция дома и правильная вытяжная вентиляция дома. В дополнение, в общих чертах будет рассмотрена схема вентиляции дома с рекуперацией и виды воздуховодов для системы вентиляции частного дома.

Устройство вентиляции в частном доме происходит по следующему алгоритму: сначала считаем воздухообмен и подбираем сечение воздуховодов, выбираем тип системы вентиляции. Затем составляется схема вентиляции в частном доме — определяем место установки вентиляционного оборудования, места забора свежего и выброса вытяжного воздуха, и места где будут проходить воздуховоды.

Содержание: (скрыть)

Система вентиляции — естественная или механическая

Как посчитать воздухообмен и подобрать сечение воздуховода мы разобрали в статье Классификация и расчет систем вентиляции дома.

Для комфортного пребывания человека в доме важно не только наличие свежего воздуха и его температура, а еще и скорость движения воздушных потоков. И чем она меньше, тем комфортнее находиться в помещении. Воздухообмен в помещении с механической приточно-вытяжной вентиляцией (вентилятор на притоке и на вытяжке) больше, чем в помещении с естественной вентиляцией. Связано это с различной для них нормируемой объемной скоростью движения воздуха в вентиляционной системе. Для механической вентиляции она составляет 3-5 м³/час, а для естественной не более 1 м³/час, то есть в 3-5 раз меньше. Поэтому естественная вентиляция дома создает более комфортные условия для человека.

Но есть одно «но», из-за которого иногда не удается обойтись без механической вентиляции. Дело в том, что чем меньше скорость движения воздуха по каналу, тем большее нужно его сечение. Т.е. для того чтобы пропустить одно и то же количество воздуха – сечение вентиляционного канала естественной вентиляции будет больше, чем механической. Например, если говорить про вытяжку, то для того чтобы пропустить 300 м³/час воздуха понадобится канал 250х400 мм (или диаметром 350 мм) с естественным движением воздуха или же канал 160х200 мм (или диаметром 200 мм) с механической вытяжкой. Не всегда есть возможность поместить большой канал естественной вытяжки в стене, а выносить его за пределы стены – под потолком или вдоль стены (как в офисных помещениях) не всегда эстетично в жилых домах. Поэтому при больших площадях дома и соответственно больших цифрах необходимой вытяжки зачастую приходится прибегнуть именно к механической вытяжке. Приток воздуха в помещение тоже не всегда удается сделать только лишь естественным способом, подробнее об этом будет далее.

Переток воздуха

Схема организации перетока в вентилируемом пространстве

^{1 — зона притока воздуха;  2 — зона перетока воздуха; 3 — зона вытяжки воздуха.}

Каким бы не был вид притока и вытяжки (естественный или механический), для того чтобы воздух беспрепятственно двигался по дому от приточных устройств к вытяжным, нужно устанавливать переточные решетки в дверях по пути его движения. Переток воздуха считается организованным правильно, если в цепочке движения воздуха самое загрязненное помещение будет последним. Именно поэтому вытяжка, как правило, устанавливается на кухне и в саузле.

Дверь с переточной решеткой

Или оставлять зазор между низом двери и полом, минимум 20 мм по всей ширине двери.

Зазор под дверью для свободного движения воздуха

Если такого зазора в дверях не будет, то всю систему вентиляции в доме можно считать не работающей. Кроме того, Вы с трудом сможете открыть двери без вентиляционной решетки ведущие в ванную комнату с работающим вытяжным вентилятором (из-за избыточного давления).

Приток воздуха

За счет чего осуществляется приток воздуха, как понять достаточно ли его в Вашем доме и какие меры предпринять, чтобы увеличить количество приточного воздуха мы рассмотрим дальше.

Как уже было сказано, приток воздуха может осуществляться естественным образом и принудительно.

Инфильтрация — естественный приток через неплотности наружных ограждений (окон, наружных дверей и стен дома).

Естественный приток воздуха через неплотности в оконных и дверных проемах

Как известно, обычные деревянные окна старого образца имеют довольно высокую воздухопроницаемость (около 10-20 кг/час*м²). При небольшой площади дома, около 100-140 м², объема приточного воздуха проникающего через щели и неплотности таких окон обычно достаточно для обеспечения необходимого притока. Кроме того к нему еще прибавляется, не такой существенный, но тем не менее – приток воздуха через неплотности наружных дверей, а также приток через стены.

Естественный приток через проветривание

Проветривание через открытую форточку или щель при небольшом открывании откидной рамы металлопластикового окна

Металлопластиковые окна в положении проветривания

— несет за собой большие потери тепла;

— в результате такого проветривания в зимний период остывает оконный блок и прилегающие к нему откосы, вплоть до образования на них конденсата;

— обмен воздуха (полная замена старого воздуха на новый) осуществляется за 30-75 мин.

Проветривание при полностью открытых окнах

Проветривание при помощи полностью открытых окон

— быстрый обмен воздуха в помещении – всего 4-10 мин;

— нет эффекта охлаждения конструкций.

Проветривание при полностью открытых окнах и входной двери

Проветривание открытием всех окон и входной двери

— опасный для здоровья сквозняк;

— максимально быстрый обмен воздуха – 2-4 мин при открытии всех окон дома и входной двери.

Примечание: Если в помещении необходимо обеспечить 1-кратный воздухообмен (таб. 4 ДБН В.2.2-15-2005 Жилые здания), то это означает, что в течении часа в данном помещении должен производиться полный обмен воздуха на новый. И если проветривание – единственный в Вашем доме источник приточного воздуха (например стены дома утеплены воздухонепроницаемым утеплителем пенопластом или ЭППС и стоят воздухонепроницаемые металлопластиковые окна), то для обеспечения комфортного и безопасного для вашего здоровья микроклимата Вы должны каждый час проветривать это помещение одним из описанных выше способов. Если такой вариант Вы видите неудобным или просто невозможным для Вас, то рассмотрите вариант установки приточных клапанов, о которых речь пойдет дальше.

Естественный приток через приточные стеновые и оконные клапаны

В последнее десятилетие большой популярностью пользуется установка окон из металлопластика, одной из особенностей которых является герметичность. И технологией монтажа таких окон не предусмотрено, что бы оставались неплотности. Таким образом, мы лишены естественного притока. Воздухопроницаемость металлопластиковых окон составляет не более 0,1 кг/час*м2, т.е. практически нулевая. Что делать в такой ситуации? Выход прост. Во-первых, при выборе и заказе окон, рекомендуем рассмотреть вариант оконных блоков с уже встроенной регулируемой вентиляционной щелью в верхней части оконной коробки – приточный оконный клапан.

Окно с приточным клапаном

Если окна уже выбраны, куплены и установлены, можно установить клапан инфильтрации воздуха — приточный стеновой клапан.

Стеновой приточный клапан

Приточный стеновой клапан представляет собой круглый патрубок, который монтируется в стену (насквозь), с дух сторон закрывается решетками. Внутренняя решетка клапана регулируется, от полностью закрытого состояния до полностью открытого. Устанавливать данный клапан желательно возле оконных проемов, тогда их можно замаскировать тюлью, а также поступающий воздух будет попадать в зону действия радиаторов, что расположены под окнами.

Приток воздуха в зоне действия радиатора

С этой же целью установить клапан можно и непосредственно за батареей, тогда поступающий воздух будет сразу же прогреваться.

Установка приточного клапана непосредственно за радиатором

Клапаны могут быть оснащены фильтрами, а также датчиками влажности и температуры. Клапаны рекомендуется устанавливать в спальне, холле и столовой, для того чтобы соблюдать направленность движения воздуха из чистых зон (жилых комнат) в бытовые (кухню, туалет, ванную).

Такие же клапаны зачастую приходится устанавливать в домах, утепленных паронепроницаемым утеплителем, например пенопластом или ЭППС. Стены становятся паронепроницаемыми, и соответственно количество приточного воздуха в доме уменьшается.

Большинство приточных клапанов подают 50 или 100 м3/ч свежего воздуха. Для того, чтобы подобрать необходимое количество клапанов, нужно сделать расчет необходимого количества приточного воздуха ( L _пр) пользуясь приведенным расчетом в статье Вентиляция дома. Классификация и расчет систем вентиляции дома.

Дом с установленным стеновым приточным клапаном

Принудительный приток с применением всасывающих вентиляторов

Бывают такие случаи когда необходимый приток воздуха настолько велик, что нужно ставить приточные клапаны практически под каждым окном в доме, а Вам этого делать не хочется, например, из эстетических соображений. Тогда Вам подойдет система принудительного притока воздуха.

Приточная система состоит из вентиляционного оборудования и вентиляционной сети. К оборудованию относятся: воздушный клапан, фильтр, калорифер, вентилятор и шумоглушитель. А к сети можно отнести воздухозаборную решетку, воздуховоды и воздухораспределительные устройства (решетки, диффузоры, анемостаты). Набор оборудования приточной вентиляции представлен на рисунке ниже. Фильтр в системе приточной вентиляции необходим для очистки от крупных частичек пыли, которые присутствуют в уличном воздухе. Калорифер – для подогрева воздуха в холодный период года, они есть не во всех системах, устанавливаются по желанию заказчика и могут быть водяными и электрическими. При использовании водяных калориферов, систему вентиляции необходимо дополнительно оснащать смесительными узлами (гидравлическая обвязка калорифера), что в свою очередь удорожает систему.

Схема набора оборудования для приточной вентиляции

Если в доме механический не только приток, но и вытяжка воздуха, то имеет смысл устанавливать систему рекуперации воздуха в целях экономии электроэнергии на обогрев приточного воздуха. О системе рекуперации подробнее будет сказано чуть позже.

Вытяжка воздуха

Если коттедж строится «с нуля», то необходимо предусмотреть выполнение вентиляционных каналов во внутренних стенах помещений ванн, санузлов, кухни. Каналы следует выполнять из кирпичной кладки во внутренних стенах (как правило, они проектируются в разделе архитектурной части проекта).

Вентиляционный канал из кирпича

Поэтому вытяжная вентиляция в частном доме задумывается до начала возведения стен. Если такой возможности поместить вентиляционные каналы в стене нет, то их можно выполнить в виде приставных шахт.

Виды вентиляционных каналов

_{а — размещение вентканалов в кирпичной стене;}

_{б — вентиляционные приставные каналы;}

_{в — подвесной вентиляционный короб;}

_{г — вывод на крышу вентиляционной шахты.}

Естественная вытяжка

Если количество воздуха, которое нужно отвести (L_выт) невелико, и подобранное по диаграмме сечение вытяжного канала помещается в стене (либо не помещается, но Вы готовы сделать приставной канал), то можно обойтись естественной вытяжкой. Канал изнутри помещения, в таком случае, просто закрывается вентиляционной решеткой.

Различные виды вентиляционных решеток

Механическая вытяжка

Если же сечение канала при естественной вытяжке слишком велико, то его можно уменьшить, если вытяжку сделать механической,  установив в ванные комнаты и санузлы, вытяжные вентиляторы.

Вытяжные вентиляторы

На рынке вентиляционного оборудования представлено множество видов и типов вытяжных вентиляторов для санузлов и ванных. Самыми популярными являются настенные вентиляторы, которые крепятся на стену и входят прямо в вентиляционный канал. И вентиляторы скрытого монтажа, они монтируются в запотолочном пространстве и посредством воздуховода также выводятся в канал. Вентилятор подбираем по заранее подсчитанному расходу на вытяжку (L_выт), учитывая потери напора при движении воздуха по воздуховодам. Т.е. вентилятор подбирается не четко на цифру L_выт, а с запасом на потери напора, которые обычно могут подсчитать продавцы вентиляционного оборудования, если Вы скажете им длину и материал Ваших воздуховодов.

Управление механической вытяжкой для санузлов часто присоединяют к выключателю света. Такие вытяжки могут быть с задержкой во времени, например, на 50 секунд, после их включения (человек успевает помыть руки) или с задержкой на 50 секунд после выключения света. Вентиляторы для ванных комнат могут быть оснащены датчиками влажности, т.е. работают до того момента пока в помещении не установится нормальная влажность.  Такие вытяжки немного дороже обычных.

Совершенно бесшумный вентилятор, конечно, может быть только в выключенном состоянии, но существуют модели вентиляторов более тихо работающие, чем остальные, например оснащенные шумопонижающими резинометаллическими втулками. Они гасят шум и вибрацию от работы двигателя.

Схема реализации приточно-вытяжной вентиляции в здании

 1- вытяжной вентилятор; 2 — приток воздуха через неплотности оконного проёма; 3 — приток воздуха через приточный клапан; 4 — переточная решетка в дверном проеме.

Движение воздуха по этажу

Вентиляционные системы с рекуперацией

В последнее время очень популярными стали приточно-вытяжные установки с рекуперацией энергии. Это объясняется тем, что при поступлении в дом свежего приточного воздуха в холодный период года мы тратим огромное количество тепловой энергии на его подогрев. Системы с рекуперацией позволяют экономить около 50 % тепла за счет частичного нагрева приточного (холодного) воздуха вытяжным (теплым).   Частично, потому что тепла вытяжного воздуха не всегда достаточно, для того чтобы нагреть холодный приточный воздух до +20 ºС. Поэтому в сильные морозы приточный воздух догревается встроенным в рекуператор калорифером. В такой системе и приток и вытяжка механические, так как воздух подается и отводится принудительно приточным и вытяжным вентиляторами, как видно на рисунке ниже.

Принцип работы системы рекуперации

Если в доме имеются системы кондиционирования, то в летний период приточный воздух будет частично охлаждаться. Это в свою очередь уменьшит нагрузку на системы кондиционирования. Принцип работы следующий: охлажденный за счет системы кондиционирования вытяжной воздух, проходя через рекуператор, охлаждает более теплый приточный воздух.

Расположение оборудования системы рекуперации

В коттеджах с большой площадью воздухообмен иногда превышает 800м³/час. Следовательно, габариты механических вентиляционных установок будут велики. Лучше всего заранее определится с их местом установки, это может быть техническое помещение в цокольном этаже либо пространство чердака. Если выбирается чердак, то его необходимо утеплить для предотвращения замерзания теплоносителя и порчи вентиляционного оборудования (если предусмотрено оборудование для внутреннего монтажа). Ниже, на рисунках приведены примеры расположения оборудования системы вентиляции с рекуперацией на чердаке (а) и в техническом помещении (б).

Рисунок а. Пример выполнения приточной и вытяжной вентиляции в доме с размещением вентиляционного оборудования на чердаке


Рисунок б. Пример выполнения приточной и вытяжной вентиляции в доме с размещением вентиляционного оборудования в техническом помещении

Виды воздуховодов

При варианте принудительной вентиляции для того, чтобы развести по дому приточный воздух и отвести вытяжной, используются воздуховоды (например, как в системе с рекуперацией воздуха на рисунке выше). Какой же лучше использовать воздуховод: круглый, прямоугольный или гибкий?

Круглый воздуховод

В круглых воздуховодах с идеально гладкой поверхностью самое маленькое сопротивление движению воздуха, в прямоугольных больше.

Прямоугольный воздуховод

В гибких же воздуховодах сопротивление воздуха самое большое, из-за неровной гофрированной поверхности. Но они единственные подходят в тех случаях, когда канал несколько раз поворачивается на коротком участке или, же когда к основному (магистральному) каналу нужно присоединить, например, кухонную вытяжку.

Гибкий воздуховод

Например, разводку воздуховодов дома можно выполнить следующим образом, магистральные воздуховоды делать жесткими (из оцинковки), а ответвления гибкими гофрированными воздуховодами. Воздуховоды от заборной решетки до вентиляционной установки (или до калорифера при наборной системе) необходимо изолировать для предотвращения появления конденсата.

Кухонная вытяжка

Кухонная вытяжка

Часто при комплектации систымы вентиляции дома возникает вопрос, а учитывается ли при расчете вентиляции, что часть воздуха отводится кухонной вытяжкой? Нет, не учитывается. Связано это с тем, что кухонная вытяжка включается только иногда и рассчитывать на нее во время ее простоя просто нельзя. Ведь кухонная вытяжка предназначена для удаления запахов, пара и, в первую очередь, вредных веществ в месте их образования – над плитой.

В этой статье мы разобрали возможные варианты обеспечения должного притока и вытяжки в коттедже. Надеюсь они помугут наполнить стены Вашего дома свежим и чистым воздухом.

Вытяжка в частном доме — особенности самостоятельного обустройства

Вытяжка в частном доме чаще всего планируется в помещениях специального назначения, таких как ванная, туалет, кухня, котельная, бассейн. Однако не все знают, как важно заложить в проект вентиляционной системы вытяжные устройства для каждой комнаты, так как это является залогом здоровья домочадцев. В нынешних условиях полной герметичности помещения, чему активно способствуют пластиковые окна и металлические двери, не остаётся возможностей для доступа свежего воздуха, а также для удаления отработанной среды.

Виды вытяжных систем

Проектировать вентиляционную систему, а также отдельные её узлы, необходимо с учётом ряда факторов: площади помещения, количества окон, а также качества установки дверей и оконных рам, количества проживающих членов семьи, конфигурации помещения и его целевого назначения.

При этом вытяжка в частном доме может быть оборудована несколькими путями:

1. На основании естественного движения воздушных потоков, что подразумевает наличие щелей в оконных и дверных проёмах, регулярное проветривание и установку вытяжных клапанов, действие которых основано на механической регулировке жалюзи или заслонок. В результате циркуляция воздушных потоков производится по большей части без вмешательства человека, за исключением ситуаций, когда необходимо закрыть/открыть вытяжной клапан. Явным недостатком естественной вытяжной системы является зависимость от внешних факторов, среди которых: скорость ветра, перепад давлений, разница температур внутри и вне помещения. Однако плюсом является возможность дополнительно установить в любом жилом помещении стеновые вытяжные клапаны, функцию которых выполняет вытяжка в стене частного дома. То есть не обязательно закладывать в проект все вентиляционные отверстия, так как всегда можно сделать разводку от центральной магистрали вентиляции.
2. С помощью установки механической вытяжной вентиляции, которую можно реализовать двумя путями. Первый из которых подразумевает усиление оттока отработанного воздуха посредством электровентиляторов, расположенных в помещениях специального назначения. Чаще всего устройство вытяжки в частном доме по такому принципу выполняется в санузле, на кухне, в бассейне. Ещё одним способом усилить отток отработанной воздушной среды является централизованная система вентиляции с вытяжным узлом.

В этом случае оборудуется разводка вентиляционных каналов, посредством которых к каждой комнате жилья подводятся труба. Специальная установка, частью которой является вытяжное устройство (электровентилятор), создающее принудительное побуждение движения воздуха по направлению из помещения, отвечает за продуктивность работы системы. Такое оборудование весьма дорогостоящее и требует определённого уровня знаний.

Особенности оборудования вытяжки на кухне и в санузле

В помещениях, где уровень влажности превышает норму или регулярно попадают в воздушную среду такие загрязнения, как частицы жира или запахи во время приготовления еды, система вытяжки в частном доме быстро справится с возложенными на нее задачами по удалению воздуха в объемах достаточных для конкретной площади. Чтобы усилить отток загрязненной среды из санузла, достаточно оснастить выходное отверстие вентиляционного канала вентилятором.

Сегодня производители предлагают модели вытяжных устройств с датчиками автоотключения и измерения уровня влажности. Столь полнофункциональные приборы будут работать исключительно по мере необходимости или тогда, когда включается свет. Производительность вентилятора должна соответствовать размерам помещения.

Вытяжка в туалете частного дома выбирается из учета объема помещения и номинальной кратности воздухообмена, которая для санузла равна 7. Оба значения умножаются, в результате можно определить производительность вытяжки без разряжения воздуха, которое создается при несоразмерно сильном оттоке воздуха из помещения, что приводит к сквознякам.

Монтаж вытяжки в частном доме, в какой бы из комнат ни планировалась ее установка, осуществляется с учетом физических особенностей прогретого и охлажденного воздуха. Наверняка, многие замечали, что вентиляционные решетки на кухне, в санузлах, в прочих помещениях располагаются высоко под потолком или непосредственно в потолке. Это объясняется тем, что поступающий прохладный воздух опускается вниз, а теплый отработанный – поднимается. Подобная схема вытяжки в частном доме позволит более эффективно использовать вентиляционную систему.

Если рассматривать кухню, то здесь может потребоваться установка нескольких узлов вентиляции: вытяжки над плитой, которая выполняет задачу по удалению запахов и загрязнений, а также необходима газовая вытяжка в частном доме, удаляющая продукты горения газа от водонагревателя или колонки. Не всегда есть возможность выделить для этого отдельную площадь, соответственно, многие устанавливают такое оборудование на кухне. Воздуховод при этом должен быть огнеупорным предпочтение отдается стальным гофрированным трубам.

Алюминиевая гофра намного слабее противостоит высоким температурам, чем стальное изделие. А гибкость и отсутствие колен позволит повысить эффективность оттока отработанного воздуха. Единственным нюансом является необходимость герметизации швов.

Особенности обустройства вытяжки в подпольном и котельном помещении

Далее разбираясь в нюансах монтажа вытяжных отверстий и воздуховодов, следует остановиться на особенностях установки, соблюдения которых требует вытяжка в подвале частного дома.

При строительстве, если дом предполагается строить с цоколем, закладываются так называемые продухи, которые представляют собой отверстия небольшого диаметра. Располагаются они на каждой из несущих стен. Дополнительно к тому необходимо установить две трубы разной длины: первая из них должна брать свое близко к потолку, примерно на расстоянии 30 см, а начало второй находится на уровне 30-50 см от уровня пола. Трубы находятся друг напротив друга, лучше, если местоположение их будет по диагонали относительно друг друга.

Вытяжка в котельной частного дома обустраивается любым удобным путем, главное, чтобы она справлялась со своей задачей. При естественной вентиляционной системе важно позаботиться о том, чтобы вытяжная труба располагалась под потолком. Также в помещении такого типа рекомендуется организовать искусственный сквозняк. Принудительная система организовывается посредством установки вентиляторов.

Особенности вентиляции и установки вытяжки в частном доме

Вытяжка в частном доме – вещь немаловажная. Ведь от того, насколько правильно сделана вентиляция в жилом большом помещении, зависит, насколько свежим будет воздух внутри. Но мало кто обращает внимание на необходимость сделать вентиляцию не только на кухне и в санузле, но и других комнатах загородного дома.

Ограничение притока свежего воздуха в частный дом происходит, прежде всего, вследствие установки пластиковых окон и металлических дверей.

Вытяжка в частном доме должна включать в себя приточные и вытяжные каналы, и находится они должны в каждой комнате, а не только на кухне. При этом вытяжку можно сделать своими руками и сэкономить приличную сумму на ее приобретении.

Эффективная и качественная вытяжка – неотъемлемая часть частного дома, благодаря вентиляции дом всегда будет наполнен свежим воздухом, а неприятные запахи будут мигом исчезать. Чаще всего для частных домов используют принудительную систему приточно-вытяжной вентиляции, способной осуществлять рекуперацию тепла.

Как правило, подобного рода вытяжку ставят в местах, где естественной вентиляции всегда мало – в туалете и на кухне. Вытяжка на принудительной системе удаляет воздух с помощью вентилятора.

А вот на крыше вы можете поставить вентиляционный дефлектор, причем сделать его можно своими руками.

Схема и принцип работы вентиляции в частном доме

А сейчас давайте подробно узнаем, как выглядит схема вентиляции на принудительной системе. Вентиляционный блок при этом состоит из следующих элементов:

• блоки управления;
• фильтры;
• вентиляторы;
• теплообменники;
• воздуховод вытяжной;
• анемостат вытяжной;
• анемостат приточный;
• воздухозаборник;
• дефлектор.

Как работает принудительная приточно-вытяжная вентиляция

Схема работы такого рода вентиляции выглядит так: воздух удаляется из помещения в сторону дефлектора при помощи вытяжного воздухозаборника. Дефлектор же находится на крыше. А приток свежего воздуха осуществляется через приточный воздухозаборник, затем воздух распределяется по всему дому через приточно-вытяжную вентиляцию.

Рекуперация же происходит так: в холодное время года теплый и холодный воздух встречаются в рекуператоре (теплообменнике), при этом потоки воздуха не смешиваются друг с другом. Теплый исходящий воздух отдает тепло входящему холодному, таким образом, весь дом обеспечивается качественной вентиляцией, и находиться в доме к тому же не так холодно, даже если он еще не отапливается.

Вентиляционный блок при желании может быть оснащен всевозможными дополнительными системами фильтрации или увлажнения воздуха, в любом строительном магазине об ассортименте подобных систем вы можете узнать больше.

Принудительная приточно-вытяжная система вентиляции имеет такие достоинства:

• Возможность значительно экономить на отоплении частного дома, поскольку теплообменники дают дополнительное тепло при вентиляции.
• Независимо от погоды, все комнаты дома хорошо освежены приточным воздухом.
• Эффективная вытяжка удаляет даже самые мелкие пылинки.
• Вытяжка способна охлаждать, нагревать, сушить и увлажнять приточный воздух.
• Есть возможность регуляции воздухообмена так, как вы хотите.
• Электронная система, которой оснащены вытяжки, всегда уведомит, когда нужно будет сменить фильтры или исправить возникшие неполадки.

Но, вместе с тем такая система вентиляции имеет и ряд недостатков:

• Блок управления и вентиляторы потребляют много электроэнергии.
• При отсутствии электричества система защиты автоматически отключает вентиляционную систему.
• Устройство сложно в управлении.
• Есть необходимость постоянно обслуживать систему, для этого нужны средства и время.
• Работа системы достаточно шумная.
• Монтаж системы не может быть выполнен самостоятельно, есть необходимость привлекать для этой работы специалистов.

Особенности работы приточно-вытяжной вентиляции на грунтовом теплообменнике. Такая вентиляция устроена следующим образом: на глубине порядка двух метров прокладывают трубу, причем один ее конец на метр выводится на поверхность, а второй подключается к воздухозаборнику.

С помощью грунтового теплообменника приточный воздух поступает в блок вентиляции. Там воздух нагревается зимой, летом же – охлаждается. Заземленная труба для хорошей эффективности должна иметь диаметр как минимум 110 мм и длину от 15 метров.

Несомненное достоинство подобной системы вентиляции – это возможность сэкономить на отоплении порядка 25% средств, а также с умом применять кондиционеры.

Что такое естественная вентиляция в частном доме

Вытяжка состоит из каналов, имеющих толщину от 380 мм и сечение 130 на 130 мм. Монтируют каналы в капитальных стенах, а их отверстия – прямо над потолком. Наиболее оптимальное размещение в данном случае – на стене, расположенной по центру дома. Таким образом, из пластиковой трубы с диаметром до 120 мм будет намного проще сделать разводку в частном доме.

Обратите внимание, что ответвлений, расположенных горизонтально должно быть немного, чтобы они не снижали тягу и не сокращали эффективность вентиляции в целом. Каналы каждого из помещений соединяются в одной трубе, чтобы потом выйти наружу.

Вытяжная труба должна быть оснащена стеной толщиной как минимум 2,5 кирпича. Если толщина стены будет меньше, то труба в холода будет быстрее охлаждаться и пропускать в помещение холодный воздух, и перестанет выводить его.

Труба должна быть немного выше конька, чтобы не нарушилась тяга в вентиляционном канале. В противном случае на крыше появятся завихрения, провоцирующие помехи. От конька нужно отложить прямую линию на 10 градусов в сторону трубы по горизонтали, сама же труба не должны быть ниже данной прямой.

Как установить вытяжку для дома

Как уже говорилось ранее, вытяжками должен быть оснащен весь дом. Причем конструкция вытяжки зависит и от типа помещения, где она будет установлена.

Например, чтобы сделать газовую вентиляцию для колонки, вам потребуются вентиляционные каналы размерами 130 на 260 мм. Во время закладки котла заделывайте все щели, а сам канал соедините с выходом котла оцинкованной трубой, чтобы не произошло температурных скачков и коррозии. Вытяжка должна располагаться над трубой на высоте порядка 80 см, чтобы испарения не шли в дом.

Желательно соорудить принудительную вентиляцию в санузле, чтобы предотвратить там скопление влаги, провоцирующее появление плесени и грибков. Также такая вентиляция благодаря быстрой циркуляции избавит санузел от неприятных запахов.

Оптимальный вариант для ванны и туалета – настенный вентилятор с втулками, причем лучше выбирать модель без подшипников, чтобы не было лишнего шума. Стоит отметить, что вентиляторы с втулками работают тихо, и стоят недорого.

Любой санузел обязан быть оснащен вытяжкой, это позволит постоянно поддерживать нужный уровень влажности и соблюдать соответствующий микроклимат. Чтобы вытяжные системы работали еще эффективнее, их можно оснастить дополнительными полезными аксессуарами, например, датчиком движения, который будет регулировать процесс включения и выключения вентиляции автоматически. Другой полезный аксессуар – это датчик влажности, контролирующий работу вытяжки при помощи подключения к системе принудительной вентиляции.

Как подключить принудительную систему вентиляции в санузле

Включатель для вытяжки лучше всего размещать внутри помещения, ведь необходимости в регулярной работе вентиляции, когда кто-то посещает санузел, нет.

Если вы желаете подключить включение вытяжки к выключателю света в ванной, то позаботьтесь о дополнительном включателе для вентиляционной системы. Это нужно для того, чтобы вентиляция не срабатывала каждый раз при походе в санузел. Так, в холодное время года это вообще не нужно, иначе вы почувствуете холод и не сможете почувствовать ожидаемого комфорта, принимая ванну.

Также многие рекомендуют оснастить уборную датчиком влажности, чтобы система сразу же уведомлялась о необходимости включиться в работу. Но есть и аргументы против такого решения, например, если вы или ваши домочадцы болеют, то дуновение из вытяжки в уборной лишь усугубит недомогание.

Нельзя устанавливать автоматическое включение вытяжки в домах, где живут люди пожилого возраста, поскольку резкое включение вытяжки в ванной может обернуться для них нежелательным стрессом.

Чтобы всего этого избежать, подключать вытяжку лучше тремя методами:

1. Управляйте включением и выключением вытяжки вручную, когда в этом есть необходимость.
2. При наличии автоматической системы включения вытяжки, ее можно сразу же выключить с помощью выключателя. Выключатель при этом можно установить на стене в уборной или же на корпусе вентилятора.
3. Полуавтоматическая система работы, когда включение происходит вручную, а выключается вентиляция автоматически через определенное время.

Как сделать вытяжку на кухне

Кухня наряду с санузлом – одно из тех мест, где вытяжка должна находиться обязательно, чтобы выводить наружу все запахи, произведенные вследствие приготовления пищи. Оптимальный вариант – это оснащение кухни сразу же двумя вентиляционными каналами, это естественный и принудительный.

Принудительный канал в виде стандартной вытяжки для кухни размещается над плитой для приготовления еды, а естественный канал находится со стороны плиты под потолком. Именно такой вариант наиболее эффективен для кухни, поскольку вытяжка все равно не удалит абсолютно все неприятные запахи и продукты сгорания, характерные для кухни.

Кухонную вытяжку категорически нельзя располагать очень низко над плитой, чтобы она сильно не нагревалась, в противном случае срок ее эксплуатации будет недолгим. Оптимальное расстояние – это 0, 65 м для электрической плиты и 0, 75 м для газовой соответственно. При этом размер вытяжки должен соответствовать размерам плиты для корректной работы.

Итак, наиболее эффективная система вентиляции для кухни – это комбинированная система, на создание которой лучше потратить больше времени, чтобы потом регулярно к ней не возвращаться и не иметь дополнительных проблем.

Нельзя и забывать о качественной вентиляции всего частного дома, чтобы он всегда был обеспечен притоком свежего воздуха, ведь это является залогом хорошего самочувствия всех членов вашей семьи.

конструкция, плюсы и минусы, как сделать вытяжку в частном доме

Заботясь о поддержании в доме комфортной атмосферы для проживания, каждый владелец должен помимо прочих систем, установить в частном доме и вытяжку. Особенно это важно для большого помещения, так как от этого зависит, насколько находящимся в нём людям будет легко дышать. Чаще всего люди находят время и деньги на то, чтобы проложить вентиляцию на кухне и в санузле. При этом остальные помещения загородного дома оставляют без внимания.

Главной причиной дефицита свежего воздуха в частных домах сегодня правильно будет назвать установку пластиковых окон и металлических дверей.

Применительно к частному дому можно отметить, что практически задача по установке вытяжки в частном доме реализуется в виде укладки приточных и вытяжных каналов, которые должны располагаться в каждом помещении. При желании эту работу выполнить может каждый владелец самостоятельно, тем самым сэкономив немалую сумму денег.

Схема и принцип работы вентиляции в частном доме

Для начала следует познакомиться с устройством схемы вентиляции для принудительной системы. В конструкции вентиляционного блока можно выделить следующие основные элементы:

• блоки управления;
• фильтры;
• вентиляторы;
• теплообменники;
• воздуховод вытяжной;
• анемостат вытяжной;
• анемостат приточный;
• воздухозаборник;
• дефлектор.

Как работает принудительная приточно-вытяжная вентиляция?

Описать работу вентиляции этого типа можно следующим образом: на начальном этапе в работу включается воздухозаборник, который заставляет воздух двигаться в помещении в направлении дефлектора, расположенного на крыше прибора. В этом устройстве за приток свежей порции воздуха отвечает приточный воздухозаборник. После этого воздух распределяется по всем помещениям в доме благодаря работе приточно-вытяжной вентиляции.

Несколько иная схема используется для процесса рекуперации: в межсезонье, когда температура воздуха становится некомфортной, в рекуператор поступают теплый и холодный воздух, однако они там не смешиваются. Исходящий воздух приносит с собой тепло, которое передается входящему холодному, что в итоге позволяет поддерживать в доме качественную вентиляцию. Поэтому при отсутствии включенных отопительных приборов температура в доме будет более близкой к комфортной.

Для организации правильного воздухообмена в доме можно приобрести модель, у которой вентиляционный блок может быть оборудован специальными дополнительными системами фильтрации или увлажнения воздуха. Для этого при покупке в строительном магазине необходимо поинтересоваться наличием таких систем и их возможностями.

Плюсы и минусы принудительной приточно-вытяжной вентиляции

Среди преимуществ, которыми обладает принудительная приточно-вытяжная система вентиляции, главными следует назвать следующие:

• Позволяют уменьшить затраты на отопление частного дома, так как теплообменники обеспечивают дом дополнительным количеством тепловой энергии за счет вентиляции.
• При любой погоде в помещениях дома всегда будет ощущаться свежий воздух.
• Правильно настроенная вытяжка сможет защитить дом даже от самых мелких пылинок.
• Благодаря широкой функциональности вытяжки могут создать в доме максимально комфортную атмосферу за счет охлаждения, нагрева, сушки и увлажнения приточного воздуха.
• Владелец может по желанию изменять параметры воздухообмена.
• Благодаря встроенной в вытяжку электронной системе владелец всегда будет знать о том, когда настало время менять фильтры или проводить ремонт.

Однако система вентиляции подобного типа обладает и определёнными недостатками:

• Блок управления и вентиляторы являются достаточно мощными элементами, которые расходуют много электроэнергии.
• Система вентиляции оснащена автоматической системой защиты, которая обесточивает рабочие узлы при отсутствии в доме электричества.
• Требуется некоторое время, чтобы научиться настраивать работу системы вентиляции.
• Правильная работа системы вентиляции возможна только при ее регулярном обслуживании, а это означает постоянные денежные расходы.
• В процессе работы система создает ощутимый шум.
• Даже при всем желании владелец не сможет своими руками выполнить монтаж системы. Придется воспользоваться услугами специалистов.

Свои особенности работы имеет приточно-вытяжная вентиляция на грунтовом теплообменнике. Для ее монтажа необходима труба, которую укладывают на глубине около 2 м таким образом, чтобы один конец на 1 м выступал на поверхность, а второй был подсоединен к воздухозаборнику.

Ключевая роль в работе вентиляции отводится грунтовому теплообменнику, который нагнетает свежий воздух в блок вентиляции. В зимнее время в нём происходит нагрев воздуха, а в летний период — охлаждение. В целях обеспечения качественной работы системы в качестве заземления необходимо использовать трубу сечением не менее 110 мм и длиной от 15 м.

Среди плюсов системы вентиляции этого типа стоит отметить возможность уменьшить затраты на отопление примерно на 25%, а также перевести кондиционеры на более экономичный режим работы.

Что такое естественная вентиляция в частном доме?

В процессе монтажа вытяжки используют каналы толщиной 380 мм и диаметром 130 x 130 мм. Сами каналы прокладывают в капитальных стенах, а их отверстия устраивают непосредственно над потолком. Лучше всего для них выбирать место на стене, находящейся по центру здания. Тогда меньше возникнет трудностей при устройстве разводки в частном доме, для которой используют пластиковую трубу сечением до 120 мм.

Особое внимание нужно уделить горизонтально установленным ответвлениям — их количество должно быть минимальным. Тогда они не будут приводить к уменьшению тяги, понижая таким образом эффективность работы системы в целом. Соединение каналов для каждого помещения выполняется в общей трубе, чтобы впоследствии ее вывести наружу.

Вытяжную трубу необходимо прокладывать в стене с минимальной толщиной 2,5 кирпича. Если это условие не будет выполнено и толщина конструкции будет меньше, то в холодное время года труба будет быстрее охлаждаться, в результате в помещении будет скапливаться больше холодного воздуха, а системе будет не по силам своевременно выводить его наружу.

Располагать трубу нужно таким образом, чтобы она находилась немного выше конька. Это поможет обеспечить оптимальную тягу в вентиляционном канале. Иначе это приведет к появлению на крыше завихрений, из-за которых возникают помехи. От конька нужно отмерить прямую линию на 10 градусов в направлении трубы по горизонтали. Внимание нужно уделить расположению и самой трубы, которая не должна находиться ниже этой прямой.

Как установить вытяжку для дома?

Еще раз напомним, что вытяжки должны быть установлены в каждом помещении. При выборе конструкции необходимо исходить из назначения каждой конкретной комнаты.

Если вам необходимо сделать газовую вентиляцию для колонки, то следует брать вентиляционные каналы сечением 130 x 260 мм. Когда настанет пора для закладки котла, обязательно загерметизируйте все щели, канал же необходимо подключить к выходу котла при помощи оцинкованной трубы. Она обеспечит защиту от температурных перепадов и коррозии. Монтаж вытяжки нужно производить таким образом, чтобы она находилась над трубой на высоте около 80 см. Это поможет избежать проникновения испарений в дом.

Обязательно позаботьтесь о прокладке принудительной вентиляции в санузле. Это поможет избежать скапливания в нем влаги, которая является основной причиной образования плесени и грибков. Польза вентиляции этого типа заключается еще и в том, что она поможет защитить санузел от неприятных запахов.

Специалисты рекомендуют выбирать для ванной и туалета настенный вентилятор со втулками. И желательно, чтобы это была модель без подшипников, тогда в процессе работы не будет возникать неприятного шума. Решившись на установку вентиляции, оснащенную вентилятором со втулками, вы даже не ощутите ее работу. Вдобавок к этому стоит такая система совсем недорого.

Вытяжку необходимо в обязательном порядке установить в каждом санузле. Тогда в этом помещении в любое время года будет поддерживаться благоприятный влажностный режим. Для увеличения эффективности работы вытяжной системы можно дополнительно подключить к ней такой полезный прибор, как датчик движения. Это устройство позволит включаться ей только при наличии необходимости в ней.

Также не помешает здесь и датчик влажности, который можно подключить через стену. Он поможет правильно настроить работу вытяжки, но вначале придется подключить его к системе принудительной вентиляции.

Как подключить принудительную систему вентиляции в санузле?

Для установки выключателя вытяжки через стену лучше всего выбрать место внутри помещения, поскольку нет особой необходимости, чтобы вентиляция работала в непрерывном режиме.

Но при желании вы можете подключить к вытяжке через стену выключатель света в ванной. В этом случае вам придется установить отдельный включатель для вентиляционной системы. Это поможет избежать срабатывания вентиляции всякий раз, когда кому-то понадобится сходить в санузел. К примеру, позволять ей работать в холодное время года нет необходимости. В противном случае вам будет обеспечен дискомфорт из-за слишком низкой температуры, и тогда даже самый обычный прием ванны будет для вас проходить с неудобствами.

По словам некоторых пользователей, не помешает сделать датчик влажности и в уборной. Тогда стоит кому-нибудь из домашних оказаться там, и система получит сигнал о том, что ей необходимо начинать работу. Однако не все считают целесообразным подобное решение. Если, к примеру, сходить в уборную потребовалось кому-то из домашних с температурой, то холодный воздух из вытяжки точно не пойдет ему на пользу.

Следует отказаться от затеи установить автоматическое включение вытяжки в домах, в которых проживают пожилые люди. Иначе из-за резкого отключения системы вентиляции в ванной они могут испытать сильный стресс.

Решить все эти проблемы можно, если выбрать для подключения один из следующих методов:

• Можно сделать вытяжку с системой ручного управления включения и выключения.
• Если в помещении была установлена вытяжка с автоматической системой включения, то прекращать работу системы в принудительном порядке вы сможете при помощи выключателя, который можно провести через стену. Его вы можете установить как на стене в уборной, так и на корпусе вентилятора.
• Настроить работу системы вентиляции в полуавтоматическом режиме. В этом случае вытяжка будет включаться вручную, а ее выключение будет происходить автоматически спустя некоторое время.

Как сделать вытяжку на кухне?

Чаще всего владельцы принимают решение об установке вытяжки в санузле и на кухне. Необходимость наличия этой системы в последнем помещении связана с постоянным образованием в нём различных запахов в результате приготовления пищи. Лучше всего реализовать систему вентиляции на кухне путем укладки двух вентиляционных каналов, причем один будет работать в естественном, а другой в принудительном режиме.

Монтаж принудительного канала, который будет представлен в виде стандартной вытяжки, на кухне осуществляют над плитой для приготовления пищи. Что же касается естественного канала, то его следует располагать со стороны плиты под потолком. Соблюдая эту схему установки вытяжки на кухне, можно обеспечить наиболее эффективную очистку помещения от неприятных запахов.

Заключение

Современные квартиры сегодня является настолько закрытыми объектами, что проживающие в них люди, на себе ощущают, как трудно в них становится дышать. Чтобы хоть как-то изменить эту ситуацию, многие решаются на установку вытяжки. Однако не стоит думать, что кухня и санузел — это единственные помещения, в которых обязательно должна быть установлена система вентиляции. Не будет лишней она и в других помещениях, ведь человек достаточно времени проводит в гостиной, спальне и других комнатах, где также необходимо создать благоприятные для него условия пребывания.

Кухонная вытяжка в частном доме

В нынешнее время каждый человек знает, зачем нужны вытяжки для дома и с какими задачами они справляются. Вентиляционные системы – это неотъемлемый кухонный атрибут, который устраняет неприятные запахи во время приготовления пищи, выводит из помещения пары с жирами и копотью, и очищает воздух путем подачи свежих потоков с улицы. Кухонная вытяжка в частном доме необходима, так, как она является очистителем воздуха и прибором для проветривания и циркуляции.

Современные вытяжки украсят интерьер любой кухни

Ремонтируя помещение, хозяева улучшают вентиляционные системы, а при строительстве нового здания нужно обязательно сделать вентиляцию в частном доме, ведь без нее не обходится ни один дом. Цель вытяжки – не давать гари и жиру оседать на обоях и гарнитуре, а также впитываться неприятным запахам в стены.

Виды вытяжек

У представленных приборов есть разные названия, которые им дали производители – от кухонных вытяжек, до надплитных фильтров и воздухоочистителей. Но это один и тот же прибор, который очищает воздушное пространство кухни и не дает посторонним запахам просочится в жилые комнаты.

Вытяжки бывают:

• Подвесная. Такой прибор называют “плоский” из-за того, что он не высокий, а его установка осуществляется над плитой под навесным шкафчиком. Вы можете сделать вытяжку на кухне своими руками, так, как крепится он легко.

Это бюджетный вариант с простой конструкцией и не высокой ценой, такой прибор себе может позволить каждый.

Совет: Учитывайте нижнюю часть корпуса, располагайте так, чтоб она сравнилась с низом остальных шкафов.

• Встраиваемая. Такая вытяжка в кухне в частном доме – отличное решение. Данный прибор нуждается в системе проводки воздуховода и будет работать в проточных режимах. Когда конструкция установлена, с виду она сильно похожа на подвесную, потому что находится внутри шкафчиков. Та часть, что видна – это сетка с переключателями мощности и света, которую можно увеличить, выдвинув на себя.

Встраиваемый воздухоочиститель не нарушает вид созданного интерьера

Совет: перед установкой убедитесь в том, что в коробке с прибором есть схема, которая необходима для сборки. Без нее неопытный человек не сможет сделать вытяжку в частном доме самостоятельно и потребуется помощь мастера.

• Купольная или каминная. Такая модель самая востребованная среди потребителей потому, что имеет огромный ассортимент цветовой гаммы и формы, встречаются модели со вставками из дерева и пластика. Изысканный дизайн с броскими элементами, дорогая отделка – это все, на что обращают внимание покупатели, которые желают, чтоб устройство вентиляции в частном доме выделялось и выглядело эстетично.

Совет: если на кухне есть отдельный островок, купите купольную вытяжку, а если кухонный гарнитур выполнен в угольном варианте, приобретите каминную. За счет вариации выполнения такая вытяжка в деревянном доме будет смотреться оригинально и красиво.

Типы устройств для очистки воздуха в частном доме: варианты через стену и потолок, вывод на улицу

Вытяжка в частном доме своими руками – огромное желание любого хозяина, но для того, чтобы установить ее правильно, требуется не только практика и специальный набор инструментов, но и правильные знания относительно места расположения прибора.

Островной тип устройства для очистки воздуха

Вытяжки делят на типы:

• Пристенная с одной плоской стороной, обеспечивающей удобный монтаж к стенке. Такой вид считают традиционным и могут применять в горизонтальном расположении или наклонном. Так, увеличивается рабочее пространство и исключается возможность ударения об нее головой;
• Островная. Такая вытяжка над газовой плитой в частном доме устанавливается тогда, когда в помещении есть отдельный островок с варочной поверхностью. Остановив свой выбор на таком приборе, вы сможете расположить его в том месте на кухне, где вам потребуется. Крепится прибор к потолку, и имеет воздуховод вертикального типа.

Совет: установив такую модель, потребуется вытяжная труба для вентиляции в частном доме с дополнительным воздуховодом.

• Угловая. Такой прибор отличается от остальных моделей способом крепления, установить ее нужно в углу комнаты в Г-образный гарнитур. В линейную или П-образную кухню такую вытяжку нельзя установить, то есть, угловой прибор является не прихотью или дизайнерским решением, а вынужденной мерой.

Если варочная поверхность установлена в углу, для этого подойдёт специальная угловая вытяжка

Совет: чтоб система вентиляции в частном доме своими руками была сделана правильно, обратитесь за помощью к мастерам дела, которые не только сделают работу на 5 с “+”, но и установят очистной фильтр на кухне.

Принцип работы устройств и монтаж своими руками

Правильная вентиляция в частном доме это главный момент при установке вытяжек. Если в доме нет вентиляционных шахт, то вся система будет установлена не правильно, а значит, мастера с устранения поломок станут частым гостем в вашем доме.

Перед хозяином дома есть два варианта — сделать вытяжку путем пробивания отверстия в стене, или сделать вентиляцию для частного дома своими руками. Во втором случае экономятся денежные средства, так, как способ самый дешевый, к тому же монтировать систему вы будете самостоятельно или с помощью друга или родственника. Правда воздух самостоятельно не выйдет из помещения, а только будет отфильтрован.

Присоединение к вентиляционной шахте скрытое дверками шкафчиков

Специфика работы очистных кухонных фильтров:

• Фильтрующая – не дорогая и с легким вариантом крепления. Используется такой тип в старых постройках, где вентиляция на крыше частного дома уже не может быть установленной. Касательно принципа работы, весь жир и частицы еды остаются на фильтре прибора, а окончательная очистка обеспечивается за счет угольных фильтров.

Но есть и минусы – слабый мотор, который не выполняет свои задачи, одноразовые фильтры, требующие периодической замены.

• Выводящая. Устанавливается такая вытяжка в частном доме через стену в вентиляционную шахту и интенсивно выводит неприятный запах на улицу и фильтрует воздушное пространство в помещении. Эта вентиляция в частном доме самая оптимальная, так, как она не сложная в конструкции и легко монтируется самостоятельно. Угольные фильтры здесь отсутствуют из-за наличия многоразовых улавливателей жира, которые нуждаются в том, чтоб их помыли в горячей воде с моющим средством.

Схема вытяжной вентиляции частного дома

Совет: покупая вытяжку на кухню, обратите внимание на мощность мотора, желательно с двумя вентиляторами и хорошим запасом производительности. Они не слишком шумные, но более эффективные.

Как устроен прибор

Для того чтоб установить вытяжку на кухню, необходимо рассчитать вентиляцию в частном доме. Если с расчетами все в порядке, после этого устанавливайте вытяжные вентиляторы в тех комнатах и подсобных помещениях, где это нужно. Как правило, такими помещениями являются кухня, ванная комната, туалет, и кладовая где хранят продукты.

Вентиляция в доме своими руками устанавливается после комплекса определенных работ, но если вы делаете это при постройке нового здания, тогда ее делают до начала укладки стен. Если дом уже построен, то возможность прокладки каналов исчезает, но это не проблема – пристройте шахту с боку дома.

Размещается шахта такими способами:

• В средине стены;
• С приставным каналом;
• В виде подвесного короба;
• На чердаке дома.

Затем в систему устанавливают воздуховоды.

Виды воздуховодов

1. Круглая труба – идеальна для любой вытяжки, так, как создает маленькое сопротивление.
2. Прямоугольная труба – ее сопротивления считается больше за круглую с присутствием воздушного порога.
3. Гибкий воздуховод – тут сопротивление самое сильное из-за того, что поверхность трубы гофрированная и неровная, когда устройство работает, слышно шум. Такая гофра дает возможность при установке сильно растянуться, что нормализирует сопротивление.

Совет: монтируя вентиляцию, расположите ее отверстие так, чтоб оно было сверху вытяжки, так, как все углы воздуховода в 90 градусов снижают коэффициент полезного действия на 10-15%.

Чтоб помещение для приготовления пищи выглядело эстетично, спрячьте трубы вентиляции за шкафом гарнитура или постарайтесь приложить их к стене как можно плотнее и прикрепите клеем или скотчем.

ПОСМОТРЕТЬ ВИДЕО

Надеемся, статья была полезной и познавательной, а вентиляция частного дома своими руками удалась без проблем. Помните, специальные знания и практика – это не обязательные критерии для того, чтоб самостоятельно смонтировать систему и привести ее в рабочее состояние.

Вытяжка в частном доме

В настоящее время все знают, зачем Нам нужно извлекать дом и с какими проблемами они сталкиваются. Система вентиляции — это неотъемлемый атрибут кухни, который устраняет неприятные запахи во время приготовления пищи, удаляет из помещения пары жира и копоти, а также очищает воздух, подавая предварительные потоки свежей воды. Вытяжка в частном доме необходима, значит, она является воздухоочистителем и инструментом для вентиляции и циркуляции.

Современные вытяжки украсят интерьер любой кухни

При ремонте комнаты хозяева улучшают систему вентиляции, а при строительстве новостройки необходимо делать вентиляцию в частном доме, ведь без нее не обойтись ни один дом. Назначение вытяжки — не дать Гэри и жиру осесть на обои и гарнитур, а также, чтобы неприятные запахи не пропитались стенами.

видов вытяжек

Мы представили устройства с разными названиями, даны производители — от вытяжек и кухонных плит до фильтров и воздухоочистителей.Но это один и тот же инструмент, который очищает воздушное пространство и не дает посторонним запахам проникать в жилые комнаты.

Вытяжки есть:

• Подвеска. Такое устройство называется «плоским» из-за того, что оно невысокое, а его установка осуществляется над плитой под навесными шкафчиками. Вы можете сделать вытяжку на кухню своими руками, Итак, насколько легко она крепится.

Это недорогой вариант с простой конструкцией и высокой ценой, такое устройство может позволить себе каждый.

Совет: Рассмотрите нижнюю часть корпуса, разместите их так, чтобы она была сопоставима с остальными нижними шкафами.

• Монтаж. Эта вытяжка на кухню в частном доме — идеальное решение. Этому блоку нужен системный кабельный канал, и он будет работать в проточном режиме. Когда конструктор установлен, по внешнему виду он очень похож на подвесной, поскольку находится внутри шкафчиков. и часто, что видно — сетка с выключателем питания и светом, который можно увеличить, потянув за.

Встраиваемый очиститель воздуха не нарушает внешний вид интерьера

Совет: перед установкой убедитесь, что в коробке с прибором есть схема, необходимая для сборки. Без нее неопытный человек не сможет самостоятельно обойтись в вытяжке частного дома и нуждается в помощи мастера.

• Купол или дымоход. Эта модель пользуется наибольшей популярностью у потребителей, потому что, имея огромную цветовую гамму и форму, встречаются модели со вставками из дерева и пластика.Изысканный дизайн с эффектными элементами, дорогая отделка — все, на что обратить внимание покупателям, желающим, чтобы вентиляционное устройство в частном доме выделялось и выглядело эстетично.

Совет: Если кухня отдельный остров, покупайте купольную вытяжку, а если кухонный гарнитур настроен в угольном варианте, покупайте камин. Благодаря вариативности исполнения эта вытяжка в деревянном доме будет смотреться оригинально и красиво.

Виды устройств для очистки воздуха в частном доме: варианты над стеной и потолком, вынос с улицы

Вытяжка в частном доме своими руками — огромное желание любого хозяина, но для того, чтобы правильно ее установить , Это требует не только практики и специального набора инструментов, но и правильных знаний о месте нахождения устройства.

Устройство очистки воздуха островного типа

Вытяжки делятся на типы:

• Настенная версия с одной плоской стороной, обеспечивает легкий монтаж на стене.Эта форма считается традиционной и может применяться в горизонтальном или наклонном положении. Так, увеличено рабочее пространство и снята нагрузка на голову;
• Остров. Такая вытяжка над газовой варочной панелью устанавливается в частном доме, тогда как в комнате есть отдельный островок с варочной панелью. Выбрав такой прибор, вы сможете разместить его на кухне там, где вам нужно. Устройство крепится к потолку и имеет воздуховод вертикального типа.

Совет: устанавливая макет, понадобится дымоход для вентиляции в частном доме с дополнительным воздуховодом.

• угловой. Такое устройство отличается от других моделей крепежных средств, его необходимо установить в углу комнаты в Г-образном гарнитуре. Линейную или П-образную кухонную вытяжку так поставить нельзя, то есть угловой шкаф — это не прихоть или дизайнерское решение, а необходимая мера.

Если плита установлена ​​в углу, подходит для этой специальной угловой вытяжки

Совет: чтобы система вентиляции в частном доме своими руками была сделана правильно, обратитесь за помощью к мастерам дела, которые не только сделают работу на 5 с плюсом, но и установят очистительный фильтр. на кухне.

Принцип работы приборов и установка своими руками

Правильная вентиляция в частном доме — главный момент при установке вытяжек. Если в доме нет вентиляционных отверстий, вся система не установлена ​​должным образом, а значит, мастера по устранению поломок станут частым гостем в вашем доме.

Перед хозяином дома есть два варианта — сделать вытяжку, пробив дырки в стене, или сделать вентиляцию частного дома своими руками.Во втором случае сэкономьте деньги. Так что, как вариант самого дешевого, с той же системой крепления, вы будете в одиночестве или с помощью друга или родственника. Правда сам воздух не выходит из комнаты, а только фильтруется.

Присоединение к вентиляционной шахте скрытых дверей шкафчиков

Особенности обработки кухонных фильтров:

• Фильтры — недорого и с простыми вариантами монтажа. Используется в старых постройках такого типа, где невозможно установить вентиляцию на крыше частного дома.Что касается принципа работы, то все частицы жира и пищи остаются в фильтрующем устройстве, а окончательная очистка достигается через угольные фильтры.

Но есть и недостатки — слабый мотор, не справляющийся со своей задачей, одноразовые фильтры требуют периодической замены.

• экскременты. Установите эту вытяжку в частном доме через стену в вентиляционную шахту, и резкий неприятный запах выводит и фильтрует воздушное пространство в комнате. Такая вентиляция в частном доме самая оптимальная, поэтому ее несложно спроектировать и легко собрать самостоятельно.Угольные фильтры отсутствуют из-за наличия многоразовых уловителей жира, которые необходимо мыть в горячей воде с моющим средством.

Схема вентиляции частного дома

Совет: покупая вытяжку для кухни, обратите внимание на мощность мотора, желательно с двумя вентиляторами и хорошей высотой потолка. Они не слишком шумные, но более производительные.

Как устроен прибор

Чтобы установить вытяжку на кухне, необходимо произвести расчет вентиляции в частном доме.Если с расчетами все в порядке, то устанавливайте вытяжные вентиляторы в ванных и подсобных помещениях, где это необходимо. Обычно к таким помещениям относятся кухня, ванная, туалет и кладовая, где можно хранить продукты.

Вентиляцию в доме своими руками устанавливают после комплекса определенных работ, но если вы делаете это при строительстве новостройки, если она производится до кладки стен. Если дом уже построен, возможна прокладка затухающих каналов, но это не проблема — застройте шахту стороной дома.

Шахта расположена так:

• Посередине стены;
• С присоединяемым каналом;
• В виде подвесного ящика;
• На чердаке.

Затем в воздуховоды установили.

видов воздуховодов

1. Круглая труба — идеально подходит для любого рисунка, поэтому не создает большого сопротивления.
2. Прямоугольная труба — ее сопротивление считается большим для круглой с порогом присутствия воздуха.
3. Гибкий воздуховод — есть сопротивление самому сильному из-за того, что поверхность трубы и гофра неровная, при работе устройства слышен шум. Эта гофра дает возможность сильно растянуться при установке, что нормализует сопротивление.

Совет: монтируя вентиляцию, расположите отверстие так, чтобы оно было сверху вытяжки. Итак, все углы воздуховода на 90 градусов ниже КПД на 10-15%.

Чтобы помещение для приготовления пищи выглядело эстетично, вентиляционные трубы спрячьте за гарнитуром шкафа или постарайтесь как можно плотнее прикрепить их к стене, прикрепив клеем или скотчем.
