Система водяной теплый пол: принцип работы, устройство, описание

От автора

Здравствуйте! В этой статье пойдет речь, как устроена система водяной теплый пол, особенностях его использования и его видах.

Система водяной теплый пол — общее описание

Обогрев пола осуществляется теплоносителем. По названию системы понятно, что теплоносителем водяного теплого пола служит циркулирующая по трубам вода. Регулировка температуры и управление циркуляцией происходит в специально смонтированном коллекторном шкафу. Трубы укладываются петлями на базовый пол и подключаются к коллекторному шкафу.

Как видите на фото, коллекторный шкаф это узел теплого пола в котором собираются трубы теплого пола и происходит регулирование потоков теплоносителя коллекторами с регулирующими кранами арматуры. К слову сказать, ни один строительный объект, никакие промышленные и жилые здания не обходятся без инженерных коммуникаций в виде трубопроводов. Простой повсеместный водопровод и часто встречающийся газопровод знаком любому жильцу города и загорода. Трубопроводы пара и нефтепродуктов знакомы работникам специализированных предприятий.

Если есть трубопровод, то не обойтись без специального оборудования, которое перекрывает, регулирует потоки и распределяет перемещаемые потоки. Называется такое оборудование — трубопроводная арматура. От её качества зависит работа всех трубопроводных систем. читать дальше про трубопроводную арматуру различного назначения на сайте компании «Москлапан».

Укладываются петли водяного теплого пола по двум схемам:

1-Бифилярная система укладки.По другому «двойная спираль» или «улитка»;

2,3-Меандровая система. По другому «зигзаг» или «змейка».

Наиболее эффективна система укладки, где петли теплой воды, чередуются с охлажденной (1,3 на рисунке)

В зависимости от вида закрывающего трубопровод покрытия, водяной теплый пол подразделяется на бетонный теплый пол, а также полистирольную систему и деревянную систему теплый пол . В бетонном теплом полу трубопровод системы закрывается «мокрой» стяжкой.

Водяной теплый пол не является универсальной системой обогрева пола и имеет некоторые ограничения при использовании.

Ограничения при использовании водяного теплого пола

В городских квартирах с централизованным отоплением устройство водяных теплых полов запрещено.
Связано это с увеличением гидравлического сопротивления системы и большой вероятностью повреждения греющих труб после гидроударов в системе централизованного отопления. Однако в некоторых сериях современных новостройках спроектирован отдельный магистральный трубопровод для устройства водяных теплых полов.
Прежде всего, обогрев помещения с использованием водяного теплого пола применяется для частных домов с индивидуальной системой водоснабжения. Но и здесь водяной теплый пол может использоваться либо для комфортного, либо для общего отопления.

«Комфортный» и «отопительный» водяной теплый пол

«Комфортный» водяной теплый пол подогревает пол и используется, как дополнительная система обогрева помещения. Основной обогрев производят радиаторы отопления. Для комфортного теплого пола температура воды в системе должна поддерживаться постоянной. Этот вид регулировки температуры воды называется «термостатическим».

«Отопительный» водяной теплый пол несет функцию полного и единственного обогрева помещения. При такой системе температура теплоносителя (воды) должна меняться в зависимости от окружающей температуры. Такая регулировка называется «погодозависимой».

Общий принцип работы водяного теплого пола

Водяной теплый пол относится к низкотемпературным системам обогрева пола. Температура теплоносителя (воды) должна быть 35-45°C.

Вода в системе водяной теплый пол двигается по замкнутому контуру, постепенно охлаждаясь в петлях пола. Из магистрали вода поступает с температурой 80-85°C. В коллекторном шкафу теплого пола горячий теплоноситель смешивается с остывшей водой, вернувшейся из петель системы.

Для смешивания горячего и холодного теплоносителя служит насосно-смесительный узел (1). Для перекрытия циркуляции воды служит коллекторный блок (3), с рядами холодных и «горячих» запорных вентилей (байпасов).

Для регулирования тепловой мощности служит балансировочный клапан (2). Для поддержания заданной температуры служит термоголовка (4), которая получает данные о температуре с термодатчика.

Для автоматического управления системой можно установить сервоприводы и комнатные терморегуляторы. Сервоприводы и терморегуляторы работают в паре.

При прекращении подачи воды из магистрали циркуляция теплоносителя продолжается благодаря открывающемуся перепускному клапану. Циркулирует теплоноситель в «холодном режиме», через свободный байпас (запорный вентиль) коллекторного блока.

Более подробно о работе коллекторного шкафа, технологии монтажа и устройстве «пирога» бетонного водяного теплого пола в следующих статьях серии «Водяной теплый пол».

©opolax.ru

Другие статьи раздела

Ограничения на применение водяного теплого пола
Ламинат под теплый пол. Как выбрать
Коллекторный шкаф водяного теплого пола
Электрический теплый пол под плитку
Водяной тёплый пол регулировка температуры

схема укладки и монтаж своими руками в частном доме

Содержание

1 Плюсы и минусы
2 Теплые полы водяные в частном доме
- 2. 1 Требования к помещению для монтажа
- 2.2 Оборудование и материалы
- 2.3 Расчет и проектирование теплого пола
- 2.4 Зачем нужен коллектор?
- 2.5 Выбор котла
- 2.6 Какой утеплитель выбрать?
- 2.7 Способы укладки труб
3 Как сделать монтаж своими руками?
- 3.1 Устройство утеплителя
- 3.2 Монтаж трубы теплоносителя
- 3.3 Укладка арматурной сетки
- 3.4 Испытания контуров
- 3.5 Стяжка по маякам
4 Особенности эксплуатации тёплых полов
5 Полезные видео

Теплые полы появились у нас относительно недавно и быстро стали популярными. Существует несколько вариантов такого пола, но наиболее интересны для потребителя водяные полы.

Такая система представляет собой сеть подогрева пола трубопроводами горячей воды. Эти полы используются в городском и загородном жилье, удачно заменяя и дополняя системы традиционного радиаторного отопления (смотрите: полы в частном доме).

Плюсы и минусы

Преимущества теплого водяного пола:

Система позволяет равномерно распределить тепло в помещении. Проживание в домах с таким полом значительно комфортнее. Температура в помещении составляет +22°C на полу и примерно +18^оC на уровне роста человека. Жильцам комфортно, а детям можно играть, не рискуя простудиться.
Система трубопроводов нагрева полностью скрыта и изолирована — таким образом, водяные полы абсолютно безопасны.
Система экономична. Температура теплоносителя 30−45°C позволяет экономить до 30% тепла за счет его эффективного использования. В больших помещениях с высокими потолками экономия достигает 60%, т.к. теплый воздух от пола поднимается на высоту до 2,5 м.
Скрытая отопительная система позволяет легко воплощать любую концепцию дизайна и планировки жилья, в отличие от радиаторов, которые приходится менять или скрывать за декоративными панелями.

Не требует дополнительного обслуживания. Качественно выполнение работы позволят эффективно и без затрат эксплуатировать его долгие годы.
Водяной пол можно подключить к любой системе отопления — автономного и централизованного. Он не требует подключения электроэнергии, приобретение и монтаж обходятся недорого.

К недостаткам отнесем:

Сложность и трудоемкость монтажа. Поверхность должна быть тщательно подготовлена, а конструкция пола сложна в устройстве из-за многослойности.
Возможная протечка приведет к необходимости полного поднятия покрытия.
Пол обязательно должен дублироваться альтернативной системой отопления. Специалисты считают, что его одного недостаточно для обогрева дома. Обычно советуют дополнительно применять радиаторы или конвекторы на лестницах и в тамбурах.

Теплые полы водяные в частном доме

Водяной пол для частного дома особенно удобен, поскольку отсутствует риск аварийной протечки воды на нижние этажи. Кроме того, автономная система отопления позволяет еще эффективнее использовать преимущества индивидуальной схемы теплообеспечения.

Требования к помещению для монтажа

Для долгой и надежной работы пола помещение должно отвечать следующим требованиям:

Система отопления предусмотрена проектом. Для монтажа необходима достаточная высота потолка с учетом толщины конструкции пола до 20 см.
Надежное основание пола или перекрытия — вес нагревательной системы со стяжкой немалый.
Перепады высот основания не должны превышать 5 см на 1 м из-за возможного завоздушивания системы, гидравлического сопротивления и уменьшения срока службы нагревательных трубопроводов.
Ровное и сухое основание под монтаж. Стяжке пола следует дать просохнуть 4 недели до достижения максимальной прочности.
До монтажа пола в помещении желательно вставить окна и двери, отштукатурить стены.
Тепловые потери помещения не более 100 Вт/кв. м. В противном случае для повышения КПД системы отопления следует утеплить помещение.

Оборудование и материалы

Для устройства теплого водяного пола понадобится:

Полиэтиленовая пленка для устройства паро- и гидроизоляции.
Демпферная лента для компенсации расширения стяжки при нагревании пола.
Утеплитель (листовой пенополистирол).
Крепления трубы отопления: арматурная сетка, скоба или лента.
Труба теплопроводная из металлопластика или сшитого полиэтилена диаметром 16 мм.
Элементы (биндеры, зонтики, шпильки) для крепления трубы к сетке, утеплителя к полу и т. д. При покупке водяного пола следует уточнить позиции креплений и их количество.
Коллектор для разделения воды по контурам и настройки режимов отопления.
Сервопривод для регулирования подачи теплоносителя в контуры и, соответственно, температуры в помещении. Он связан с термостатом, подающим сигналы на открытие и закрытие подачи теплоносителя.

Смесительный узел для подмешивания нагретого теплоносителя к остывшему для повышения температуры пола до необходимой.

Расчет и проектирование теплого пола

Проектирование теплого водяного полу выполняется на основании СНиП 41. 01-2003 и СП 41-102-98. Эти нормативные документы регламентируют проектирование систем отопления и отопительных трубопроводов.

Некоторые исходные данные для проектирования:

температура воздуха в жилом помещении 20°C;
температура теплоносителя 45-50°C;
температура воздуха при монтаже труб от 10°C.

наибольшая температура поверхности пола:

жилых комнат 29°C;
влажных помещений (санузел, ванная) 33°C;

для паркетных покрытий 27°C.

Расчет делается на основании:

площади помещения;
конструкции пола;
поступления тепла и теплопотерь (затраты тепла на нагрев воздуха, потери тепла через различные конструкции, поступления солнечного тепла, тепла от работы оборудования).

По рассчитанной величине теплопотерь из графиков определяется диаметр трубопровода теплоносителя и шаг между трубами. Далее следует определение температуры теплоносителя, расчет числа контуров, потери давления в трубопроводах, в петлях труб, расчеты длины петель.

Зачем нужен коллектор?

Коллектор поддерживает температуру теплоносителя в системе в определенных пределах, которые задаются терморегулятором. При выборе нужно учитывать совместимость с системой отопления, т.е. способность поддерживать нужное давление потока теплоносителя.

Важная характеристика — степень сложности модели, т.е. наличие различных приборов, датчиков, узла терморегуляции, расхода и т. д. Такая модель коллектора может считаться смесительным узлом.

Выбор котла

Котел для теплого пола должен быть:

совместим с системой отопления;
эффективен в генерации тепла;
удобен в обслуживании и эксплуатации;
прост в монтаже.

Совместимость котла с системой отопления заключается в его способности поддерживать небольшую температуру воды в системе при значительном расходе. От эффективности работы котла зависит потребление энергоносителей и стоимость отопления.

Для монтажа теплого водяного пола предлагаются электрические и газовые котлы, а также котлы на жидком и твердом топливе. Независимо от конструкции, наиболее удобны электрические агрегаты — при минимальных затратах электроэнергии они легко поддерживают необходимый режим работы.

Котлы полностью автоматизированы, а отсутствие системы дымоудаления значительно сокращает затраты на монтаж и эксплуатацию.

Какой утеплитель выбрать?

Утеплитель в системе способствует равномерному прогреву комнаты и, выполняя функции экрана, позволяет снизить потери тепла. Требования с теплоизолирующему материалу:

низкая теплопроводность;
способность выдерживать нагрузку от трубопроводов и устроенной поверх них стяжки.

Нужный эффект могут дать утеплители плотностью не менее 35 кг/м³. Обычно используют:

специальные маты для теплого пола;
пенопласт;
экструзионный пенополистирол;
пробковое покрытие;
рулонные утеплители;
минеральную вату.

Отдать предпочтение определенному виду материала сложно — все зависит от условий и бюджета строительства. Наиболее удобны маты, значительно упрощающие также монтаж трубопроводов теплоносителя.

Способы укладки труб

Существует две основные схемы укладки трубопроводов водяного пола — змейкой и улиткой.

Змейка

Схема «змейка» используется для монтажа теплого пола на небольших площадях — в санузлах, ванных, кухнях. Расстояние между трубами 15–25 см. Возможна одинарная или двойная «змейка», в углах с двумя наружными стенами делается угловая «змейка». Общая длина контура при укладке этим способом не должна превышать 60-70 м.

Улитка

Способ очень эффективен, поскольку распределение тепла по поверхности равномерно. Расстояние между трубами 10–25 см, общая длина длины контура не должна быть больше 120 м.

[stextbox id=’warning’]Советуем почитать: Технология укладки пробковых полов[/stextbox]

Как сделать монтаж своими руками?

Монтаж теплого пола — ответственная работа и выполнять его самостоятельно следует только при наличии опыта и проекта, разработанного специалистами. Выбирать материалы, оборудование и приборы следует на основании расчетов, а при монтажных работах необходимо строго придерживаться технологии.

Устройство утеплителя

Монтаж утеплителя выполняется после гидроизоляции пленкой основания и крепления по периметру помещения демпферной ленты для температурной компенсации расширения стяжки пола при нагревании.

В качестве примера монтажа утеплителя возьмем наиболее наиболее распространенный листовой пенополистирол. Толщина листа зависит от теплопотерь помещения и нагрузки на систему отопления.

[stextbox id=’info’]Важно! Основное правило для теплоизоляции: при наибольшей тепловой нагрузке сопротивление слоя изоляции должно превышать суммарное сопротивление слоев над трубами теплоносителя (бетонной стяжки и чистового покрытия).[/stextbox]

Листы пенополистирола плотно укладываются на изоляционную пленку.

Монтаж трубы теплоносителя

Монтаж труб следует начинать с монтажа коллектора, от которого будет вестись разводка. Часть трубы, идущую к контуру, можно утеплить вспененным полипропиленом.

Трубы нужно крепить специальными клипсами, но не слишком жестко, учитывая температурное расширение.

Контуры укладывать по схеме с шагом, указанным в проекте. Часто для крепления трубопроводов используют арматурную сетку, которой покрывают утеплитель.

Укладка арматурной сетки

Проводится поверх трубопровода до устройства стяжки. Сетку аккуратно привязывают к трубопроводам хомутами.

Испытания контуров

Гидравлические испытания контуров проводятся перед устройством стяжки. Систему необходимо заполнить водой и проверить ее на герметичность. Гидравлические испытания трубопроводов проводят согласно требованиям СНиП.

Давление в системе следует поднять до 4–6 бар, а через сутки проверить протечки и снижение давления в системе.

Стяжка по маякам

Последовательность устройства стяжки теплого пола:

Толщина слоя стяжки 20–30 мм. Разметку стяжки по маякам нужно начинать с отбивки горизонтали на стене помещения. Для этого лазерным лучом или водяным уровнем отмечают на стенах нужную высоту уровня стяжки.
Закрутить в пол саморезы на пробках по уровню, отмеченному на стене. Верх шляпки самореза — верхняя точка профиля маяка. Аналогично выполнить установку следующего параллельного профиля маяка. Расстояние между профилями на 20 см меньше длины правила, которое используется для разравнивания смеси. Тщательно проверить правильность установки маяков перед заливкой.

В емкости большого объема приготовить смесь для стяжки согласно инструкции на упаковке. Распределять смесь между маяками от середины помещения в обе стороны и разравнивать правилом, протягивая им по профилям маяка. Полное время схватывания стяжки — один месяц. После этого можно приступать к финишной отделке.

[stextbox id=’warning’]Советуем почитать: Способы выравнивания полов из бетона и дерева[/stextbox]

Особенности эксплуатации тёплых полов

Выполнение правил эксплуатации теплого водяного пола не требует усилий. Для долгой и надежной работы оборудования:

запрещается без уведомления специалистов компании, которые устанавливали систему, менять что-либо в ее управлении;
в начале эксплуатации не рекомендуется включать максимальный уровень нагрева — это может привести к появлению трещин в стяжке;
нельзя допускать превышения температуры теплоносителя выше 45°C;
учитывать при управлении температурную инерционность теплого пола, которая составляет примерно 6 часов;
первый пуск следует проводить только с участием специалиста;
пуск зимой следует производить постепенно. В первый день систему включают на 2 часа, на следующий день пол может работать на 30 минут дольше и т. д.

Внимание! При обнаружении неисправностей в системе, не пытайтесь устранять их самостоятельно. Обязательно пригласите специалиста!

[stextbox id=’warning’]Еще по теме: Дизайнерский пол для частного дома[/stextbox]

Полезные видео

Основные правила устройства водяных теплых полов, на что обращать внимание при монтаже:
[yvideo number=»0NSBDtjiyCc»]
Как сделать своими руками пошагово:
[yvideo number=»sS3ifyIKSwE»]
Еще один подробный урок по укладке труб теплого пола в реальном времени:
[yvideo number=»kB3mEk2oQ14″]
Водяной теплый пол, как правило, используют в больших помещениях. Определенные сложности с регулировкой температуры и монтажом схемы компенсируются экономичностью. Монтаж рекомендуем делать самостоятельно только при наличии опыта производства подобных работ.

Модульная панельная система HydroShark® для лучистого теплого пола

product-bullets-and-image

HydroShark ^® предварительно собранные панели исключают инженерные догадки и экономят время и затраты на установку
Панель с порошковым покрытием
Медная трубка для тяжелых условий эксплуатации
Качественные компоненты
Профессиональная пайка
Протестировано под давлением и предварительно смонтировано
Y-образный сетчатый фильтр для сбора мусора
Прорези для простой настенной установки

product-body

Панели для теплого пола HydroShark — это профессиональная модульная система, предназначенная для простой, надежной и легкой установки теплого пола. Все, что вам нужно для установки, уже смонтировано на панели HydroShark.

Компоненты качества

В системах напольного отопления HydroShark используются только высококачественные компоненты и качественная сборка. Они используют только лучшие насосы, элементы управления и компоненты. Все сантехнические соединения тщательно пропаяны и испытаны давлением. Стальная монтажная пластина имеет порошковое покрытие, а трубопровод отполирован и покрыт прозрачным лаком.

Качественный дизайн и гидравлическое разделение

Панельные системы HydroShark имеют близко расположенный тройник для создания гидравлического разделения между контуром котла и нагревательным контуром эмиттера. Петли независимы, и каждый использует свой собственный насос. Это позволяет отдельно регулировать скорость потока для каждого контура для достижения оптимальной производительности. Это намного лучше, чем в системах, в которых используется один контур как для котла, так и для тепловых трубок.

Модульность для максимальной универсальности системы

Панели HydroShark обеспечивают максимальную совместимость с установками лучистого теплого пола. Доступны панели с котлом, встроенным в панель, или без него, что позволяет устанавливать котлы отдельно от нагревательной панели. Это увеличивает как выбор котла, так и место установки котла. Компоненты HydroShark могут быть адаптированы для нескольких систем и по-прежнему обеспечивают простую и профессиональную установку независимо от системы и места ее установки.

В основе системы HydroShark лежат панели Master и Pro. Pro Panels включает в себя электрический бойлер на панели для простой и невероятно легкой установки. Панели Master Panel подключаются к отдельно установленному котлу, электрическому или газовому, что обеспечивает максимальную гибкость установки котла.

Системы с одной и несколькими зонами

Для систем с одной зоной достаточно Pro Panel или Master Panel (с отдельным бойлером). Для многозонных систем Pro Panel или Master Panel сочетаются с Zoning Panel. Панели зонирования HydroShark позволяют создать до 4 зон. HydroShark предлагает панели для многозонных систем, в которых используется зонирование насосов, зонирование клапанов или зонирование с помощью приводов. Доступны панели зонирования с одной температурой подачи жидкости и до четырех зон термостата.

Энергоэффективные насосы

В дополнение к стандартным моделям, большинство панелей HydroShark также доступны с насосами с электронно-коммутируемым двигателем (ECM) для еще большей энергоэффективности.

Панели с насосом ECM снижают потребление энергии минимум на 50%. Если они настроены на автоматический режим, они автоматически анализируют систему отопления, находят оптимальную настройку насоса и постоянно регулируют работу в соответствии с изменениями спроса. Это снизит энергопотребление до 85%, обеспечив минимально возможное энергопотребление без ущерба для комфорта.

Интегратор ГВС

Панель Интегратора ГВС может быть добавлена к главной панели для создания системы, которая будет поставлять горячую воду для бытовых нужд по требованию без накопительного бака, в дополнение к подаче тепла в излучающую систему.

Обычные системы контура котла, которые также обеспечивают ГВС с баками, обеспечивают работу котла на полную мощность, даже если не требуется лучистое отопление или потребность в ГВС невелика. Все системы HydroShark модулируют, адаптируя мощность к нагрузке. Поскольку панель DHW Integrator обеспечивает по запросу горячую воду для бытовых нужд без бака, система работает с максимальной эффективностью, даже если спрос на горячую воду низкий.

Панель интегратора DHW использует пластинчатый теплообменник из нержавеющей стали для изоляции питьевой воды от остальной части системы, чтобы предотвратить любую возможность перекрестного загрязнения.

Качественные котлы

Электрические котлы HydroShark доступны в моделях мощностью от 7 до 36 кВт. Они являются неотъемлемой частью Pro Panels, обеспечивая простую и невероятно легкую установку. Их также можно установить отдельно и использовать в системе вместе с мастер-панелью.

Газовые котлы HydroShark монтируются отдельно и стыкуются с мастер-панелями. Существует 3 модели газовых котлов HydroShark: конденсационный на 199 000 БТЕ, конденсационный на 120 000 БТЕ и неконденсационный на 115 000 БТЕ. Газовые котлы бывают как на сжиженном, так и на природном газе.

Переключатель системы лучистого обогрева

Варианты зонирования

Одна зонаМногозонный с помощью насосовМногозонный с помощью клапановМногозонный с помощью приводов

Источник топлива / тип излучателя

Электрический, залитый в бетон электрический, залитый сверхгаз (NG/LP), залитый бетонный газ (NG/LP), залитый перегаз (NG/LP), штапельный UpGas (NG/LP), радиаторный газ (NG/LP) , Плинтус

Интегрировать ГВС?

Однозональная система с панелью Pro

Когда термостат требует тепла, HydroShark ^® Бойлер зажигается (при необходимости), а нагретая жидкость перемещает первичный насос котла40 90 петля. Тепло передается во вторичный контур через близкорасположенный тройник и подается по всему вторичному контуру через системный насос 9. 0040 .

Контуры PEX во вторичном эмиттерном контуре можно регулировать индивидуально с помощью распределительного коллектора , который должен иметь расходомеры и двухпозиционные клапаны для наполнения, продувки и регулировки потока индивидуально для каждой петли PEX .

Близкорасположенный тройник позволяет гидравлически отделить первичный контур котла и вторичный контур эмиттера (петля PEX) друг от друга. Это позволяет устанавливать расход каждого контура независимо для оптимальной производительности.

Система одной зоны с главной панелью

, когда Thermostat требует тепла, HydroShark ^® коэль жидкости вокруг первичного контура. Тепло передается во вторичный контур через близкорасположенный тройник и передается по вторичному контуру через системный насос .

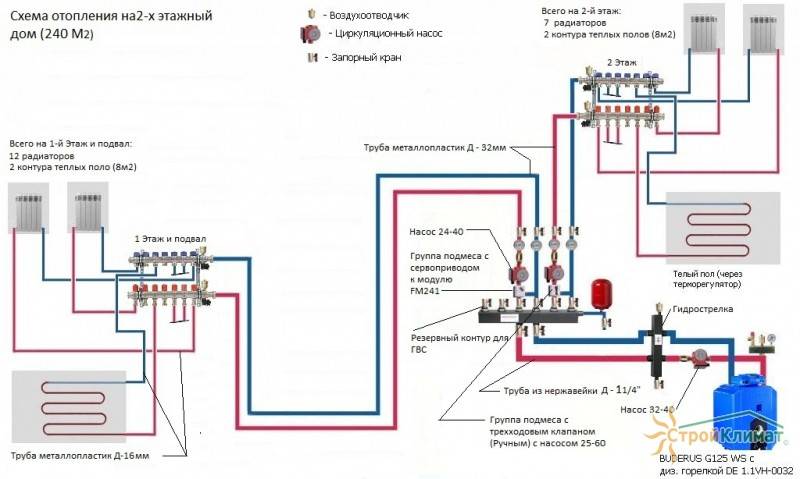

Близкорасположенный тройник позволяет гидравлически отделить первичный контур котла и вторичный контур эмиттера ( PEX Loop ) друг от друга. Это позволяет устанавливать расход каждого контура независимо для оптимальной производительности.

Тепловые нагрузки водяного лучистого пола в сочетании с системой принудительной вентиляции

Довольно хороший дом, климатическая зона 6a ~ 3900 кв. футов. Технически это не вопрос зеленого строительства, а скорее вопрос системной интеграции.

Мы всегда планировали водяное отопление пола в нашем доме, исходя из нашей общей симпатии к типу тепла и теплым пальцам ног зимой. Это должна была быть моя единственная система, без охлаждения. Однако мой генеральный подрядчик подталкивал меня добавить систему принудительного воздушного отопления, чтобы предотвратить замерзание труб в случае выхода из строя котла. Он говорит мне, что по этой причине обычно устанавливает принудительную вентиляцию с системой теплого пола, а также для учета быстрых изменений температуры в доме, таких как неожиданные холода.

Я сопротивлялся до этого лета. В нашем районе было так вонюче жарко, и мы просто несчастны из-за жары, хотя я управляю температурой дома с открытыми окнами и вентиляторами ночью и закрывая окна днем, этого недостаточно. Поэтому я решил, что мы определенно собираемся установить систему принудительной вентиляции, в первую очередь для охлаждения, но также с преимуществами быстрого нагрева системы печи.

Похоже, что мой подрядчик и субподрядчики рассматривают каждую систему как отдельный объект. Парень из сияющего пола не разговаривает с парнем из HVAC и наоборот. Моя интуиция подсказывает мне, что я должен проектировать кондиционирование своего дома как единую систему с двумя подсистемами. Как мне это сделать или найти кого-то, кто может мне помочь?

Мой мыслительный процесс таков:

1) Я сделаю принудительную вентиляцию только на верхнем уровне, но на обоих этажах сделаю теплый пол. У нас достаточно большой лестничный пролет и открытая площадка для соединения обоих уровней, чтобы между уровнями был «некоторый» воздухообмен.

2) Размер системы лучистого пола будет соответствовать полной тепловой нагрузке.

3) Я планирую систему принудительного воздушного отопления с расчетом только на частичную тепловую нагрузку. Допустим, я планирую лучистую тепловую нагрузку на 99% по сухому термометру 2,6F. Я планирую тепловую нагрузку с принудительным воздушным потоком, используя 20F или более теплые холодные условия.

Таким образом, я не преувеличиваю размер печи для того, что на самом деле является дополнительной ролью.

Другая мысль, которая у меня была по поводу конструкции всей системы, заключалась в том, как бы мне настроить элементы управления (если это можно сделать), чтобы лучистый пол нагревал дом, скажем, до 60F, а затем принудительный воздух брал на себя нагрузку, чтобы получить меня. до 68F? Принудительный воздух также справится с любыми необходимыми быстрыми изменениями температуры.

Я думаю, что тепловая масса лучистого пола не любит менять свою температуру, а если и меняет, то очень медленно.
