Устройство теплого водяного пола в деревянном доме: Каким должно быть устройство водяного теплого пола в деревянном доме

Каким должно быть устройство водяного теплого пола в деревянном доме

Содержание

1. Возможно ли водяное отопление деревянного пола
2. Варианты устройства деревянного пола с водяным подогревом
3. Как сделать водяные полы в деревянном доме
4. Какие напольные покрытия подойдут
5. Какой инструмент потребуется для монтажа
6. Каких ошибок надо избегать при монтаже

Среди всех видов отопления, устройство водяного теплого пола в деревянном доме, пожалуй, самое сложное и трудное. При укладке требуется учитывать особенности здания, подобрать оптимальный вид напольного покрытия и строго соблюдать поэтапный план монтажа.

При условии соблюдения рекомендаций и советов опытных монтажных бригад, можно самостоятельно уложить водяной контур и выполнить остальные отделочные работы.

Возможно ли водяное отопление деревянного пола

На самом деле, чтобы ни говорили скептики, обустройство теплого водяного пола в деревянном доме из бруса, это не только возможное, но и разумное решение вопроса отопления. Конечно, придется учитывать определенные нюансы, связанные с особенностью эксплуатации деревянного дома.

Так, к примеру, нагревать полы свыше 30 градусов запрещается. Деревянная поверхность под воздействием высоких температур легко деформируется, превращается в труху. Поэтому водяной теплый пол на деревянном основании необходимо подключать не к центральному контуру отопления, а использовать для этой цели отдельный источник тепла.

Пирог теплого водяного пола в деревянном загородном доме сильно ограничивает возможность использования бетонной стяжки. Укладывать систему отопления придется на сухую, что также создает определенные неудобства.

Выбирая покрытие пола, следует учесть, что некоторые популярные отделочные материалы: ламинат, паркетная доска — при нагревании свыше 25°С, начинают выделять токсичные испарения формальдегида.

Большинство производителей отопительной техники учитывают необходимость в одновременном использовании двух отопительных контуров с разной интенсивностью нагрева, предоставляя покупателям котлы с возможностью подключения радиаторов отопления и теплых полов.

Варианты устройства деревянного пола с водяным подогревом

Существует несколько вариантов обустройства теплых полов в деревянном доме. Выбор метода укладки выбирается в зависимости от технических характеристик здания.

Распространенными методами монтажа являются:

• Маты – представляют готовые конструкции с пазами для укладки водяного контура. Уложить маты можно на ровное основание пола. Для этого предварительно подравнивают поверхность с помощью настила из фанеры или QSB – плиты. Пол модульного типа не требует использования цементных смесей. Сверху полипропиленовые трубы закрывают ЦСП, укладывают напольное покрытие.
• Устройство теплых бетонных водяных полов поверх деревянных конструкций. Перед монтажом обеспечивают максимальную изоляцию деревянных элементов от влаги. Все работы проводят исключительно готовыми составами с коротким периодом высыхания.
• Фрезерование деревянного пола для труб системы тёплого водяного пола. С помощью фрез машины вырезают выемки под прохождение трубопровода. Деревянное основание начинает выполнять функцию матов. В результате сокращаются расходы на комплектующие для пола. Недостатком фрезеровки является трудоемкость процесса. Но при наличии специализированного инструмента, длительность монтажа можно свести к минимуму.

Уложить водяные теплые полы на деревянный пол можно и другими методами. Существует следующий способ. В деревянном срубе попросту прокладывают трубопровод под лагами. Дощатый пол разбирается, укладывается водяной контур, после чего настил укладывается обратно.

Чтобы максимально обезопасить дерево от попадания влаги, водяной контур укладывают в специальном гофре. Гофра защищает от воздействия воды даже в случае образования протечек.

Как сделать водяные полы в деревянном доме

Устройство тёплого водяного пола на деревянном полу своими руками практически ничем не отличается от конструкций, используемых в других зданиях. Исключение составляют особые меры безопасности, необходимые для защиты деревянных поверхностей от попадания влаги.

Практика показала, что оптимальным вариантом будет использование труб из полипропилена.

Выполняются монтажные работы следующим образом:

• Проектирование пола – именно с составления схемы начинается укладка системы отопления. Выполняется гидравлический расчет, подсчитывается эффективность водяного контура, принимается решение, позволяющее обеспечить повышение эффективности теплоотдачи. Проекты полов разрабатываются индивидуально, либо выбираются уже готовые решения.
• Подготавливается основание – выполняется выравнивание пола фанерой. Под слой на черновом поле можно простелить мягкую теплоизоляцию. Правильно сделать надежную гидроизоляцию. Традиционно для этого используют рулонные наплавляемые материалы, но для лучших результатов можно также нанести в несколько слоев специальную гидроизоляционную мастику.
• Дальнейшие действия зависят от выбора пирога системы отопления. Если планируется залить бетонную стяжку, тогда обязательно прокладывается армирующий слой. Сверху к сетке на хомуты крепится водяной контур. Вся конструкция заливается раствором. Заливка уложенных труб выполняется исключительно растворами, предназначенными для работы с теплыми полами.
• В случае выбора специальных матов, монтаж по деревянному перекрытию выполняется следующим образом. На выровненную поверхность укладываются полистирольные системы. Маты имеют уже готовые выемки и защелки для монтажа трубы, либо пазы, в которые вставляют теплоотражающие пластины. Поверх стелется водяной контур.
• Напольное покрытие – эффективность обогрева пола во многом зависит от правильно выбора отделочного материала. На маты укладывается лист ЦСП или фанеры. Остальные работы проводятся в зависимости от выбора напольного покрытия.

Максимальная длина водяного контура не должна превышать 70 м. Если для отапливаемой площади этого недостаточно, создаются так называемые зоны укладки водяных полов. Чтобы обеспечить равномерную подачу в каждый контур отопления, устанавливают водяной коллектор.

Какие напольные покрытия подойдут

Выбор материала ограничен как последующей эксплуатацией, так и способом изготовления системы отопления.

Традиционно используют следующие типы напольного покрытия:

• Керамическая плитка – преимуществом керамики является быстрый нагрев поверхности и высокая теплоотдача. Использование ограничено прихожей, ванной, кухней и нежилыми помещениями. При выборе керамической плитки, обогреваемые полы необходимо заливать стяжкой, либо накрывать цементно-стружечной плитой.
• Ламинат и паркетная доска – существует два типа укладки водяного отопления по деревянным полам: на маты или подготовленные штробы. Ламинат или паркет можно стелить независимо от способа проведения монтажных работ. Единственным недостатком напольного покрытия является невозможность нагрева поверхности свыше 25°С.
• Обычная доска – можно также уложить водяной теплый пол по деревянным балкам своими руками, настелив над водяным контуром доски. Решение не требует серьезных материальных вложений. Выбирается этот способ, если нет возможности уменьшить расстояние до потолка. Впоследствии возможно дополнительно простелить линолеум или ламинат.

При условии соблюдения поэтапного плана монтажа, проблемы укладки по деревянным лагам отсутствуют. Чтобы избежать дальнейших сложностей во время эксплуатации, крайне важно сделать качественное утепление пола и гидроизоляцию помещения.

Какой инструмент потребуется для монтажа

Для монтажа водяного контура потребуется:

1. Рулетка.
2. Пластиковые трубы и фитинги.
3. Набор слесарных и строительных инструментов.
4. Шуруповерт.
5. Фрез машина.

Монтаж бетонного водяного тёплого пола по деревянным перекрытиям, дополнительно потребует наличия:

1. Перфоратора.
2. Правила.
3. Угловой шлифмашинки для разрезания арматуры.
4. Строительного уровня.

Для работы с деревянными поверхностями пригодится набор фрез и свёрл, мощная дрель.

Каких ошибок надо избегать при монтаже

Особенности конструкции на деревянном основании заключаются в том, что любые нарушения и изменения в поэтапном монтаже отопления приведут к проблемам в эксплуатации. Появление конденсата и протечек критично.

Система укладки труб не допускает следующих нарушений:

• Превышение максимальной длины контура – труба не должна быть свыше 70 м длины. Контур должен располагаться ниже котла, так обеспечивается естественная циркуляция теплоносителя, при отсутствии циркуляционного насоса.
• Отсутствие гидроизоляции – организация деревянных полов с водяным подогревом своими силами зачастую приводит к желанию сэкономить на расходных материалах. Следует запомнить, что хорошая изоляция деревянных поверхностей от воздействия влаги необходима в деревянном доме. Лучше всего не ограничиваться простыми мерами, а использовать дополнительные средства защиты: пропитки и защитную гофру для трубы.
• Выбор отделочного материала – еще перед выбором метода монтажа теплых полов, следует предусмотреть, каким именно материалом будет облицовываться поверхность. От этого зависит максимальная температура нагрева и этапы работ.

Теплые полы для деревянного дома – это разумное решение. При условии соблюдения рекомендаций относительно монтажа, можно избежать возможных сложностей в процессе будущей эксплуатации.

Водяной теплый пол в деревянном доме: виды конструкций, установка

Содержание

• 1. Возможна ли установка подобной системы
• 2. Виды конструкций, предназначенных для деревянных домов
• 3. Устройство системы

Напольные системы отопления за последние годы приобрели огромную популярность как среди владельцев коттеджей, так и среди владельцев частных домов. Водяной теплый пол в деревянном доме имеет множество нюансов, так как для возведения коттеджей редко используется бетон для создания крепкого и качественного основания. Для строительства подобных зданий и сооружений зачастую используются более традиционные материалы и способы.

Мало кого можно удивить наличием бетонной стяжки и установленным в ней низкотемпературным отоплением. Благодаря многочисленным положительным отзывам, такие системы стали часто использоваться в качестве дополнительной и даже основной системы отопления отдельных комнат и всего дома в целом. До недавнего времени многие владельцы домов задавались вопросом: а можно ли устанавливать водяные теплые полы в деревянных домах с деревянными перекрытиями, ведь они попросту не рассчитаны на вес, который составляет более 200 кг на метр квадратный.

Оптимальная схема подобного устройства появилась относительно недавно.

Общее изображение системы

Возможна ли установка подобной системы

Несмотря на то, что говорят некоторые специалисты, установка такого оборудования не только возможна, но и является крайне разумным решением. Для того, чтобы правильно установить теплый пол в частном доме, необходимо разобраться в некоторых особенностях его монтажа и эксплуатационных характеристиках самого дома, построенного из дерева. К примеру, не стоит разогревать рабочую поверхность более чем на 30°C. Это связано с тем, что дерево не приемлет высокие температуры и их воздействие на него приводит к деформации. Со временем такой материал превратится в труху и попросту рассыплется.

Не нужна стяжка

Поэтому использование теплых полов лучше не в сочетании с центральным отоплением, а с отдельным источником тепла. Использование котла подразумевает создание «пирога» теплого пола, который не позволит использовать дополнительный слой стяжки. В этом случае монтаж придется проводить в сухую, то беж непосредственно на балки и это крайне неудобно. В роли напольных покрытий при этом могут выступать абсолютно разные материалы, такие как:

• паркетная доска;
• ламинат.

Однако при нагревании таких материалов до 25°C и выше они начинают вырабатывать испарения с содержанием формальдегида.

Некоторые производители понимают необходимость одновременного использования нескольких контуров отопления. При этом речь идет о разной интенсивности прогрева поверхности. Они выпускают серию котлов, которые позволяют проводить подобные подключения теплых полов и радиаторов отопления.

Виды конструкций, предназначенных для деревянных домов

Обустроить теплые полы можно несколькими способами. Если речь идет исключительно о теплых водяных полах, то монтаж труб можно провести такими способами:

• Использование классического метода, при котором трубы закладываются непосредственно в бетонный раствор.

Схема стяжки по лагам

• А вот использование сухого способа монтажа подразумевает закладку труб непосредственно по лагам или имеющимся балкам перекрытия.

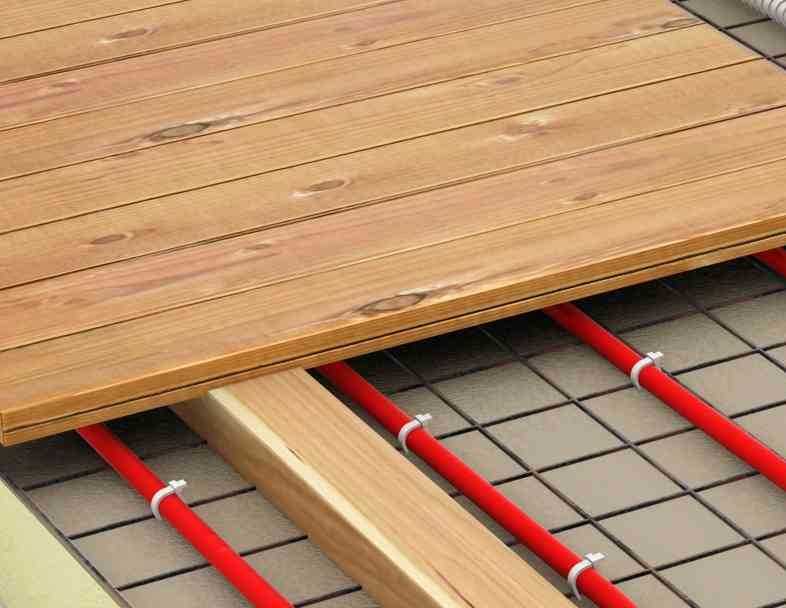

Закладка труб по лагам

Поверх такого контура укладывается слой цементной стяжки, толщина которого должна составлять не менее 25 см. Перед тем, как сделать выбор в пользу того или иного способа, следует более детально изучить конструкцию и основные характеристики деревянных домов. Бетонный пол может залить на первом этаже. Он будет играть роль перекрытия, ведущего в подвал. В этом случае теплый водяной пол следует уложить непосредственно под стяжку, а не придумывать заново велосипед.

Верхним слоем может быть любой настил, вплоть до обычных деревянных досок. Однако это приведет к дополнительным затратам, так как отсутствие бетонного основания осложнит процесс монтажа системы. А вот если в доме находятся деревянные перекрытия, то рекомендуется использовать исключительно сухой способ установки.

Это обусловлено тем что:

1. Вес бетонного основания внушителен. Он производит существенную нагрузку на деревянные балки, которые могут и не выдержать вес подобного материала. Помимо теплых водяных полов в деревянном доме так же необходимо учитывать вес мебели.
2. Если деревянный дом построен правильно, то он должен «дышать» самостоятельно, выполняя функцию легких дома. Если воздух слишком пересушен или наоборот сильно влажный, то со временем материал может повести. Последствия могут быть весьма существенными, так как это приводит к растрескиванию имеющейся стяжки. Во избежание подобного результата следует принять ряд важных мер, которые бы смогли компенсировать последующее расширение контура. Помимо дополнительных затрат это чревато и усложненным монтажом. Если в основании уже пошли трещины, остановить их невозможно.
3. Особое внимание следует уделить постройкам из деревянного бруса, который пользуется немалой популярностью в современном строительстве. Зачастую используемый материал не досушивается до конца. Со временем он начнет высыхать, что неминуемо приведет к деформации или полному разрушению бетонного слоя. Теплый пол водяной этой проблемы избежать не поможет.

Теплый пол под балками — общее изображение

Устройство системы

1. Используемый для нагрева котел. Если выбор пал на полы водяные, то возможно использование твердотопливного, электрического или газового оборудованного котла. Они практичны и достаточно удобны. Их использование подразумевает отсутствие постоянного запаса горючего, которое используется в дровяных и твердотопливных котлах.
2. Если планируется создание действительно тёплого дома, то рекомендуется использовать комбинированные системы, которые позволят отапливать и батареи и напольный слой покрытия. Его температурный режим может отличаться, так как температура в радиаторах может достигать и 60°C, однако для деревянных покрытий максимальной считается 30°C. При не соблюдении этого условия, дерево растрескается довольно скоро.

АдминАвтор статьи

Понравилась статья?

Поделитесь с друзьями:

Деревянный дом, сруб, проектирование, строительство

Архитектурно-строительная компания «АрхиЛайн Деревянные Дома – Дома для Здоровья» специализируется на проектировании, производстве и строительстве деревянных домов, гостиниц, ресторанов и бань из оцилиндрованного бревна, профилированного бруса и клееного бруса. ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ О НАШЕЙ КОМПАНИИ И ОПЛАТАХ ООО «АрхиЛайн» успешно работает на рынке деревянного строительства с 2004 года. Специалисты компании изготовили и построили сотни деревянных домов в разных странах — Австралии, Белоруссии, Германии, Грузия, Испания, Казахстан, Кыргызстан, Ливан, Нидерланды, ОАЭ, Польша, Россия, Франция. еще Энергоэффективный утепленный деревянный дом из клееного бруса «Теплая Бельгия», 116 м2 Энергоэффективный деревянный дом из клееного бруса постройки Бельгия, соответствует действующим европейским стандартам энергоэффективности — за счет доп. утепление стен, с помощью каменной ваты «Rockwool» толщиной 100… подробнее Строительство деревянного дома из клееного бруса в Дубае, ОАЭ Здание инновационного центра из клееного бруса производства Archiline расположено в Исследовательском парке Шарджи, который станет площадкой для развития высоких технологий в ОАЭ. Будут разработаны инновации в сфере … подробнее Навес деревянный на дом, дачу, машину Навес из дерева возле дома украсит дом, двор, дачу, защитит автомобиль, дополнит пейзаж своим безупречным видом. Компания «Архилайн» производит и устанавливает деревянные навесы по нашим проектам или … больше Дом деревянный «Мираж» из профилированного клееного бруса 99м2 Категория: дома одноэтажные Количество спален: 2 Материал стен: профилированный клееный брус Особенности: 09051 дом с террасой Дом из натурального дерева из клееного бруса «Мираж» — компактный дом с 2 спальнями, гостиной и отдельной кухней и выходом на террасу. Идеальное решение для тех, кто ищет небольшой дом для круглогодичного проживания. ЧАСТО … больше Деревянный дом «Белый дом» Категория: дома двухэтажные Количество спален: 5 Материал стен: профилированный клееный брус Особенности: дом с террасой 4 В доме деревянном 4 из клееного бруса «Белый дом» 5 спален, кухня-гостиная 58 м2 и 2 санузла. Этот дом хорош для большой семьи для круглогодичного проживания. … еще Деревянный дом, проект «IT House», 250 кв.м Категория: дома двухэтажные Количество спален: 3 Материал стен: профилированный клееный брус Особенности: дом с террасой, дом с кабинетом Дом с террасой «IT House» состоит из: 3 спален с отдельными санузлами, просторного солярия и кухни-гостиной. Такой дом хорош для тех, кто любит принимать гостей и проводить деловые встречи дома. … больше Дом из бруса с печкой и отоплением тепловым насосом, теплыми полами и цоколем, «Маяк» 144 м² в Беларуси Категория: дома двухэтажные Количество спален: 2 Материал стен: профилированный клееный брус Особенности: дом с террасой, дом с подсобным помещением, дом с печным отоплением Деревянный дом из клееного бруса с печным отоплением и террасой «Маяк» имеет: 2 спальни по 17 м2 каждая, кухня-гостиная 50 м2 и 2 санузла по 4,8 м2. . Это идеальное решение для тех, кто ищет круглогодичное проживание для семьи из … больше Деревянный дом в канадском стиле с террасой — проект «Эндрюс» 214 кв.м Категория: дома трехэтажные Количество спален: 2 Материал стен: оцилиндрованное бревно естественной влажности Особенности : дом с подвалом, дом с кабинетом Деревянные дома в канадском стиле от компании Archiline! Основные черты канадского стиля в домах из бревна: сохранение естественного вида бревна как центрального конструктивного элемента деревянного дома; использование бревен … больше Сауна с бассейном и террасой «Посейдон» 65 м², из клееного бруса Категория: сауны Материал стен: профилированный клееный брус Особенности: сауна с террасой Сауна из клееного бруса бассейн и терраса «Посейдон» включает в себя: парилку 5 м2 со всеми важными помещениями и комнатой отдыха, где будет комфортно большой, веселой компании. … еще Деревянный дом из клееного бруса «Евродом» Категория: дома одноэтажные Количество спален: 2 Материал стен: профилированный клееный брус Особенности: дом с террасой Деревянный дом из клееного бруса и терраса «Евродом» – домик для круглогодичного проживания небольшой семьи. Есть все самое главное: 2 спальни, санузел и просторная кухня-гостиная. … еще Скандинавский деревянный дом «Утро» — проект года 2020 общая площадь дома 110 м² Категория: дома одноэтажные Количество спален: 2 Материал стен: профилированный клееный брус Особенности: дом с террасой «Скандинавский деревянный дом» Утро» — большой дом с просторной гостиной, отдельной кухней, двумя спальнями и совмещенной ванной и душем. . Это идеальное решение для тех, кто не любит маленькие замкнутые пространства. ЧАСТО … больше Черный деревянный дом — деревянное шале, отопление тепловым насосом, проект «Черный лес» 164 м² Категория: двухэтажные дома Количество спален: 3 Материал стен: профилированный клееный брус Особенности: дом с террасой, дом с баней «Черный лес» — стоимость системы отопления «тепловой насос» ниже стоимости прокладки газа на дальние расстояния. Монтаж уникальной системы отопления для деревянного дома «Шварцвальд» может осуществляться параллельно с производством и… больше Дом из профилированного клееного бруса «Стелс 2» 120 м2 Категория: дома одноэтажные Количество спален: 2 Материал стен: профилированный клееный брус Особенности: дом с терраса, дом со шкафом Владельцы небольших загородных участков часто не знают, какой дом они хотят построить. Хочется, чтобы он был вместительным, но при этом не занимал много места, оснащен необходимым оборудованием, но в то же время экологически… больше Строительство деревянного дома в Германии проект «Баден-Вюртемберг» 147 кв.м Категория: дома двухэтажные Количество спален: 2 Материал стен: профилированный брус технической сушки Особенности дом со шкафом, дом с балконом, дом на местности Деревянный дом «Баден-Вюртемберг» построен нашей компанией в Германии в 2019 году. деревянный дом на хозяйской земле, на склоне горы, которой изобилует земля … больше Деревянный дом с плоской крышей из клееного бруса, проект 182 м² Деревянный дом «Надежда» — современный дом с плоской крышей, способный вписаться в любой район: будь то частный сектор города или участок возле открытого водоема. В этом коттедже с легкостью разместится семья из 4-6 человек. … еще Загородный дом с баней из профилированного клееного бруса 80 м2 проект «Дунай» Категория: Одноэтажные дома Количество спален: 1 Материал стен: профилированный брус естественной влажности Особенности: дом с террасой, дом с баней Компактный загородный дом с баней. Его можно легко использовать как загородный дом или сауну. В доме есть комната отдыха или гостиная, небольшая зона кухни, сауна, санузлы. Общая площадь этого дома составляет 80 м2. Это … еще Планы деревянного дома: Польский деревянный дом «Солнце» 164 м² Категория: дома двухэтажные Количество спален: 4 Материал стен: профилированный клееный брус Особенности: дом с террасой, дом с помещением второго уровня, дом с кабинетом Большой деревянный дом вмещает три студии, три спальни площадью от девятнадцати до двадцати девяти квадратных метров. Он был построен в Польше на территории гольф-клуба «Kalinowe Pola» ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ О НАШЕЙ КОМПАНИИ И ОПЛАТАХ Это … больше Архитектурно-художественное решение деревянного дома «Богема» Категория: дома одноэтажные Количество спален: 2 Материал стен: профилированный клееный брус Особенности: дом с террасой, дом со шкафом Общая площадь дома 129,5 м², из них жилая площадь 109,7 м². Для строительства этого дома потребуется 78 кубометров стенового материала, что не так уж и много, учитывая ширину, длину и высоту дома. Архитекторы … больше Одноэтажный дом с плоской крышей «Италия» Категория: дома одноэтажные Количество спален: 2 Материал стен: профилированный клееный брус Особенности: дом с плоской крышей 1 1 Благодаря мастерству высококвалифицированных специалистов, работающих в компании, результат работы всегда неизменен: все возводимые объекты отличаются функциональностью и эстетикой, а ясность концепции сочетается с высоким . .. больше Деревянный дом из клееного бруса «Олави» общая площадь 221 м² Категория: дома двухэтажные Количество спален: 5 Материал стен: профилированный клееный брус Особенности: дом с террасой , дом со шкафом Данный проект представляет собой двухэтажный деревянный дом из клееного бруса с шестью комнатами и террасой. Оригинальность этого проекта покорит ваше сердце, вы будете мечтать о нем на своем участке. Профессиональная работа наших дизайнеров… больше Дом деревянный «Пуэрто-Рико» Клееный брус Категория: Дома одноэтажные Количество спален: 1 Материал стен: профилированный брус технической сушки Особенности: дом с террасой 1 Строительство любого дома начинается с идеи и желания. Компания ArchiLine Log Houses готова спроектировать дом любой сложности, учитывая все пожелания клиента. На этапе проектирования учитываются все особенности деревянного дома. .. больше Деревянный дом в стиле шале «Анна» общая площадь 141 м² Категория: дома одноэтажные Количество спален: 3 Материал стен: профилированный брус технической сушки Особенности: дом с террасой Шале, также называемое швейцарским шале, представляет собой деревянный дом с тяжелой пологой крышей и широкими, хорошо поддерживаемыми карнизами, расположенными под прямым углом к ​​передней части дома. С годами термин «шале» изменился и стал применяться в основном к отпуску … больше Дом деревянный из профилированного клееного бруса «Счастье» 175 м2 Категория: дома двухэтажные Количество спален: 3 Материал стен: профилированный брус технической сушки Особенности: дом с террасой Просторный дом из профилированного клееного бруса построен в традиционном стиле, но в то же время сочетает в себе все современные технологии для комфортного проживания. Профилированный клееный брус не требует усадки, что является постоянным преимуществом, так как… больше Дом деревянный из клееного бруса «Украина», площадь 48 м², толщина стены 16 см Категория: Дома одноэтажные Количество спален: 1 Материал стен: профилированный брус естественной влажности Особенности: дом с террасой Деревянный дом из клееного бруса «Украина» Соберите дом своей мечты своими руками — комплект дома «Украина» для самостоятельной сборки. Достигните своей цели, сэкономьте деньги, постройте деревянный дом из клееного бруса по цене малолитражки! Дом … больше Цех клееного бруса, проект «Папа Карло» Категория: гаражи Материал стен: профилированный клееный брус Просторный цех с неограниченными возможностями использования, экологически чистый и безопасный. Садово-строительный сезон завершен и есть прекрасная возможность вдумчиво заняться чем-то для души. Впрочем, и летом тоже… подробнее Каркасный деревянный гараж: красивый, современный, недорогой и быстровозводимый Этот каркасный гараж разработан главным дизайнером нашей компании Современный строительный рынок наполнен новейшими материалами, из которых можно построить деревянный каркасный гараж, вам просто нужно выбрать его внешний вид, чтобы построить … еще Мы говорим на английском, немецком, турецком, французском и русском языках +375298-06-05-67 — WhatsApp, Telegram, Viber Подробнее: Вы можете посмотреть видео-обзор деревянного дома «Белый дом» из клееного бруса брус Archiline Houses: Подробнее:

© 2022 Деревянные дома ArchiLine 220049, Республика Беларусь, г. Минск, ул. Некрасова, 114, корп. 49 тел +375 298 06-05-67                                              ownwoodenhouse.com Сайт поддерживается Nestorclub.com

Теплые водяные полы на деревянный пол: виды и технология укладки

Теплый пол, мало кого можно удивить. Прошло то время, когда он считался атрибутом сверхкомфортного жилья. Сегодня его монтируют повсеместно, чтобы сделать ваш дом еще теплее и уютнее. Владельцы деревянных строений не могли установить такую ​​систему, так как традиционные технологии укладки этого не позволяют.

С появлением системы настила можно без проблем укладывать теплые водяные полы на деревянный пол. Мы расскажем обо всех популярных вариантах монтажа системы теплого пола на перекрытия из бруса. Независимые домашние мастера у нас найдут много полезных советов.

Содержание статьи:

• Водяной пол: как это работает?
• Особенности системы полов
• Устройство системы теплого пола
• Варианты водяных полов
  • Вариант №1. Реализация готового решения
  • Вариант №2. Обшивка
  • Вариант №3. Рельсовая конструкция
• Выводы и полезное видео по теме

Водяной пол: как это работает?

Водяные полы — это очень практичный способ обогреть дом. Система представляет собой контур жидкостного отопления, монтируемый под полом.

Традиционная технология предполагает, что трубы находятся в бетонной стяжке. Для нагрева теплоносителя, подаваемого в контур, обычно используют котел. Стандартные модели прогревают жидкость до 60-90ºС, что недопустимо для теплого пола.

Если пустить в контур теплоноситель с этой температурой, то пол нагреется до 45-60ºС. Ходить по ней будет невозможно. СНиП регламентирует допустимую температуру для теплого пола. Не более 30ºС.

Для получения такого значения достаточно будет нагреть жидкость в контуре до 35-45ºС. Поэтому в систему водяного пола входят . Здесь смешивается горячая жидкость из теплообменника котла и холодная жидкость из обратки.

Есть еще один вариант попроще. Если вы используете отопительный котел конденсационного типа, вам не придется устанавливать смесительный узел.

Конструктивные особенности таких котлов предполагают возможность нагрева до относительно низких температур. В ряде случаев нагретый теплоноситель берется из централизованной системы, но для этого требуется специальное разрешение, что не всегда возможно сделать.

Водяной теплый пол напольного типа представляет собой относительно легкую конструкцию из деревянных или пластиковых элементов, внутри которой находятся трубы отопления

Таким образом, жидкость, поступающая в контур отопления, а это может быть раствор антифриза или вода, нагревает пол. Он, в свою очередь, нагревает воздух. В результате получается быстрый и в то же время очень равномерный прогрев помещения.

Существенный плюс – максимально благоприятное для человека распределение температуры в помещении. Прохладный воздух скапливается в верхней части, а более теплый – в нижней. Именно такой микроклимат живые организмы считают комфортным. При этом конвективные течения, неизбежные при наличии точечных источников тепла, не наблюдаются.

Благодаря этому не происходит переноса пыли и микроорганизмов. К преимуществам можно отнести минимальные эксплуатационные расходы. Все это делает водяные полы популярными среди пользователей. Сравнительный анализ водяных и электрических систем теплого пола, который мы рекомендуем вам прочитать.

Особенности системы полов

Традиционный вариант водяного пола предполагает монтаж труб в стяжку. Залейте его раствором бетона со специальными добавками, повышающими его теплопроводность.

В результате бетонная подушка становится своеобразным аккумулятором тепла, что позволяет использовать такое отопление максимально эффективно. Однако традиционная схема имеет недостатки.

Деревянное основание имеет низкую термическую инертность, что препятствует нормальному функционированию системы. Для исправления этого недостатка монтируются теплоотражающие пластины из металла с высокой теплопроводностью

Самое очевидное – слишком тяжелая бетонная стяжка. При плотности раствора около 2000 кг/кв.м это дает значительную дополнительную нагрузку на основание и несущую.

Для железобетонных плит такая нагрузка вполне посильна. Для деревянных полов — дальше. По этой причине традиционный способ укладки в таких случаях запрещен. Здесь используется так называемая система настила.

Выполнен в виде невысокого настила, внутри которого расположены трубы. Для его обустройства чаще всего используется дерево, но полистирольные полы промышленного производства появились сравнительно недавно.

Трубы укладываются в пазы, где и закрепляются. Известно, что древесина очень плохо проводит тепло. По этой причине дровяные системы не могут быть эффективным источником тепла.

Для исправления этого недостатка в каждый паз вставлены металлические теплопроводящие элементы. Они также усиливают конструкцию. Есть аналогичные детали в полистироловом настиле с металлическими вставками, материал которых также является плохим проводником тепла. Таким образом, собирается надежная и долговечная система отопления.

Его преимуществами перед традиционным аналогом можно считать:

• Легкий настил, который выдерживают даже деревянные полы.
• Относительно простая сборка, особенно если речь идет о промышленных моделях напольных покрытий.
• Нет необходимости ждать, пока бетон затвердеет. Отделочные работы можно производить сразу после монтажа.
• Полная ремонтопригодность. Для проведения ремонтных работ достаточно приподнять фрагмент настила, чтобы обеспечить доступ к участку с неисправностью.

Еще одним неоспоримым преимуществом системы настила является ее многовариантность, что позволяет реализовать самые разнообразные ее модификации. Большинство из них – продукты домашнего приготовления. Основным недостатком схемы настила является ее быстрое остывание. Пол нагревается за короткое время и так же быстро отдает тепло.

Большим плюсом напольного водяного пола является возможность сравнительно простого ремонта. Чтобы добраться до поврежденного фрагмента, достаточно снять участок напольного покрытия и убрать пол под ним

Собственно запас тепла ограничивается тем, что есть у жидкого теплоносителя в трубах. Поэтому при остановке котла помещение скоро остынет. По этой причине декинговые системы чаще используются в качестве дополнения, особенно в холодных регионах.

Устройство системы теплого пола

При укладке системы перекрытия получается своеобразный многослойный пирог, рассмотрим каждый слой подробнее.

Требования к оформлению

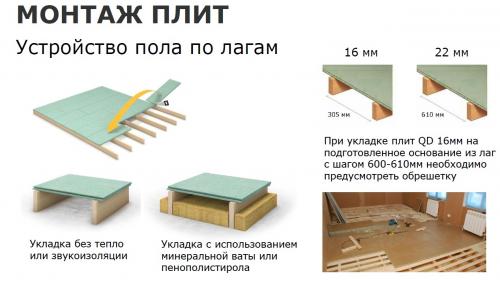

Первый слой торта представляет собой правильно подготовленную основу. Это может быть любое перекрытие, предварительно выровненное. СНиП регламентирует отсутствие значительных перепадов высот, выступов и неровностей. Деревянный пол должен быть ровным, без выступающих досок.

Каждая планка должна быть хорошо закреплена и не должна прогибаться. Максимально допустимое отклонение от горизонтали 2 мм, распределенное на 2 м площади в любом из существующих направлений.

Устройство теплоизоляционного слоя

Для предотвращения утечки тепла необходимо оборудовать изоляционный слой. Материал для его выполнения подбирается индивидуально, исходя из условий эксплуатации. Он должен быть влагостойким, пожаробезопасным, совместимым с другими строительными материалами.

Желательно наличие дополнительной изоляции. По возможности выбирается самый тонкий, но эффектный материал.

Вариант крепления труб

На утеплителе сам настил укладывается под трубы. Здесь есть много вариантов. Это могут быть маты из полистирола со специальными бобышками для труб. Такие маты производят одинарную и дублированную изоляцию.

В последнем случае изолирующий слой может быть излишним. В качестве настила можно использовать листы пиломатериалов с выпиленными пазами для труб. Они также изготавливаются промышленным способом. Имеют место и самодельные настилы из реек, брусков и т.п.

Трубка теплопередачи

Затем вставьте в подготовленные крепления и пазы. Для плотного прилегания и создания теплового экрана детали помещены внутрь специального алюминиевого профиля.

Если таковой нет, можно сделать аналогичные элементы оцинковки или обернуть каждую деталь плотной фольгой. Поверх смонтированных труб оптимально уложить дополнительный слой фольги.

Завершение строительства основания

Укладка фундамента поверх труб под полом. Его выбирают в зависимости от того, какое финишное покрытие будет укладываться.

Если планируется укладка плитки, керамической или ПВХ, а также линолеума или ковролина, на металлические элементы деревянного настила укладывают влагостойкий гипсокартон. Если для обустройства настила использовались полистирольные маты, ГВЛ кладут в два слоя.

Конструкция пола обычно покрывается основой под отделку. Его выбирают в зависимости от материала, который предпочтительнее в качестве покрытия. Под ламинат, например, укладывается влагопоглощающая подложка, под плитку — влагостойкий гипсокартон или ДСП

Не укладывать гипсокартон под ламинат на деревянный пол. Вместо этого на алюминиевые пластины укладывается вспененный полиэтилен или картонная подложка, впитывающая лишнюю влагу.

Вместо ГВЛ можно использовать влагостойкие сорта ДСП или фанеры. Хорошим решением являются стекломагниевые листы, которые к тому же хорошо проводят тепло, что совершенно не лишнее при устройстве теплого пола.

Варианты водяного пола

Настил под водяной пол может быть выполнен различными способами, что особенно популярно у домашних мастеров. Рассмотрим несколько вариантов таких конструкций.

Вариант №1. Внедрение готового решения

Это самый простой способ выполнения. В строительном магазине приобретается комплект для настила. Может быть две разновидности такого раствора. Первый – маты из полистирола, оснащенные креплениями для труб.

Могут быть продублированы слоем изоляции. В этом случае их можно укладывать прямо на основание. Основное преимущество таких матов – предельно простая установка. Однако они недостаточно прочны, чтобы монтировать напольное покрытие непосредственно на маты.

Под мягкие покрытия, а также под плитку придется укладывать два слоя ГКЛ. Настил также можно собрать из модулей из ДСП. На них нанесены заводские выемки под трубы с определенным шагом системы. Модули комплектуются креплениями, металлическими теплораспределительными пластинами и трубами.

Полистирольные маты – отличное решение для устройства пола водяного пола. Этот вариант позволяет обустроить сверхтонкий водяной пол, который съедает минимум высоты помещения

Для соединения деталей друг с другом предусмотрено замковое соединение, что значительно облегчает сборку. Такие конструкции достаточно прочны и не требуют дополнительного усиления. Главный их недостаток – высокая стоимость.

Любой из готовых растворов требует тщательной подготовки основания. Если это старый пол, проводится тщательная ревизия. Испорченные участки выбрасываются и ремонтируются. Доски прочно закреплены, перепады высот убраны. Затем удаляется весь мусор и пыль, а основание грунтуется.

После высыхания укладывается и при необходимости закрепляется утеплитель. Следующий этап – укладка матов. На каждую из них снаружи наносится подходящий клей, обычно «жидкие гвозди», и пластина приклеивается к основанию. Важно, чтобы клей хорошо держался и надежно удерживал коврик на месте.

Если планируется укладка напольного покрытия из ДСП, его сборка производится в строгом соответствии с инструкциями, изданными производителем. После того, как каналы труб будут готовы, приступайте к укладке. может быть получен «змейкой», «улиткой» или любым другим подходящим способом.

Элементы объединены в единую систему и подключены к системе отопления. Далее проводят опрессовку и проверку работоспособности водяного пола, после чего приступают к монтажу напольного покрытия.

Вариант №2. Обшивка

Работа начинается с подготовки деревянной основы. Если это старый пол, проводятся все необходимые ремонтные работы. Затем нужно уложить лаги, на которые будет ложиться теплый водяной пол под деревянный пол. Подготовленные лаги устанавливаются строго по уровню с расстоянием между элементами порядка 0,6 м.

Это лучший вариант, можно ставить детали с большим расстоянием. Но в этом случае для формирования настила потребуются более толстые доски.

Подготовка земли – очень важный момент. Под конструкцией желательно постелить новый черновой пол, но можно использовать и старый, если он в хорошем состоянии. Все поврежденные участки должны быть отремонтированы.

Балки надежно крепятся к основанию. Затем между ними с лагами устраивается основание, на которое будет укладываться утеплитель. Для этого к балкам прибиваются доски, фанера, ДСП или любой другой подходящий материал.

Если хотите сэкономить, то к лагам вместо основания можно прибить уголки или рейки, на которые будет опираться изоляционное покрытие. Но нужно понимать, что в этом случае он должен быть жестким и не рыхлым. На подготовленное основание укладывается утеплитель. Это может быть пенопласт, каменная вата высокой плотности, пенопласт и др.

После формирования теплоизоляционного ковра приступают к изготовлению настила. Для этого берут доски толщиной не менее 0,03 м. Их начинают прикручивать к балкам. Первую закрепляют на расстоянии 0,02 м от поверхности стены, аналогичный зазор выполняют и при закреплении всех остальных деталей.

Важным моментом является выбор ширины досок, крепящихся к полу. Она должна соответствовать ширине металлических распределительных пластин, которые впоследствии будут вставлены в получившиеся пазы.

Труба будет укладываться «змейкой», что подразумевает необходимость выполнения канавок для ее витков. Для этого оставляют специальные зазоры шириной около 0,15 м через равное расстояние друг от друга.

Для образования изгиба трубы, по которой циркулирует теплоноситель, часть досок закрепляют на определенном расстоянии от стены

На практике это выглядит следующим образом. Две доски прикручиваются на расстоянии 0,5 см от стены, следующие две – на расстоянии 5 – 7 см. И так до конца ряда.

С противоположной стороны основания те доски, которые крепились к стене, прикручиваются на расстоянии, а те, что с зазором — вплотную. Таким образом, под изгибом трубы образуется канавка. После укладки всего напольного покрытия приступайте к монтажу теплораспределительных плит.

Вставляются в пазы, образованные досками, и надежно крепятся скобами или обычными гвоздями. Оптимально, чтобы стороны соседних плит сомкнулись.

Тогда будет сформирован сплошной теплообменный экран. Теперь можно приступать к укладке труб. Вместе это сделать проще. Один рабочий размотает бухту, а второй займется непосредственно укладкой.

Деталь с небольшим усилием как бы вдавливается в паз теплораспределительной пластины. Петлевую трубу лучше провести вдоль стены под половицами.

После прокладки всей цепи еще раз проверьте установку и подключите ее к системе отопления. Обязательно проверьте водяной пол под давлением. Затем можно приступать к подготовке к укладке напольного покрытия.

Вариант №3. Рельсовая конструкция

Начните с подготовки основания. Как и в предыдущих версиях, его следует выровнять и укрепить. Затем на основание укладывается любой подходящий утеплитель.

Самый простой способ укладки водяного пола «змейка», поэтому используется чаще всего. Для рельсовой конструкции это будет оптимальным вариантом. Для определения размеров деталей чертится точный план помещения.

Существует несколько вариантов укладки водяного теплого пола. Самый простой из всех вариантов – змейка, на рисунке показана ее схема

На ней отмечаются участки, где будет установлено оборудование, обслуживающее водяной пол, и места подвода труб. Затем со строгим соблюдением выбранного шага установки вычерчиваются направляющие. Рассчитывается количество необходимых деталей, и определяются их размеры.

Теперь нужно подготовить направляющие. Их вырезают из любого подходящего и доступного материала. Затем можно приступить к установке. Детали необходимо укладывать на фундамент в строгом соответствии с разработанным планом.

Каждая направляющая ставится на шероховатое основание и надежно крепится к нему винтами. Между деталями должны быть каналы, необходимые для монтажа труб. На участках поворота магистрали острые углы направляющих необходимо скруглить, чтобы случайно не повредить трубы.

После того, как все рейки закреплены на основании, начинаем укладывать фольгу. Для этого берут материал толщиной не менее 50 микрон. Листы вдавливают в каналы, тщательно огибая каждое углубление. Буквально «выкладывая» каждый канал фольгой.

Чтобы листы не сдвигались с места, их крепят к рейкам с помощью степлера. Для лучшей теплоотдачи трубы желательно перед укладкой обернуть той же фольгой, но это не обязательно.

Чтобы выполнить плавный поворот трубы и не повредить ее случайно, направляющие в местах изгиба должны быть закруглены. Их острые углы зачищаются

Затем внутрь подготовленных каналов укладывается труба. Для фиксации на некоторых участках ее крепят к рейкам или к полу металлическими пластинами. По окончании монтажа водяной пол подключается к системе отопления и проводится обязательная опрессовка. Если она не выявила течи, приступайте к подготовке к монтажу финишного покрытия.

Это всего три варианта установки типа теплый пол. На практике их гораздо больше. Домашние умельцы адаптируют их к своим условиям, подбирая доступные материалы и подходящие технологии.

С правилами, формулами и примером расчета системы теплого пола познакомит , которую мы настоятельно рекомендуем прочитать.

Выводы и полезное видео по теме

Видео №1. Один из вариантов системы укладки:

Видео №2. Сравнение бетонного пола и водяного пола:

Видео №3. Укладываем водяной пол на деревянную основу:

Укладывать водяной пол на деревянную основу можно только методом укладки. Бетонную стяжку, даже самую низкую, она не выдержит. Самым простым из всех вариантов обустройства напольного покрытия является использование готовых матов из полистирола или деревянных направляющих.
