Каким должно быть устройство водяного теплого пола в деревянном доме

Содержание

1. Возможно ли водяное отопление деревянного пола
2. Варианты устройства деревянного пола с водяным подогревом
3. Как сделать водяные полы в деревянном доме
4. Какие напольные покрытия подойдут
5. Какой инструмент потребуется для монтажа
6. Каких ошибок надо избегать при монтаже

Среди всех видов отопления, устройство водяного теплого пола в деревянном доме, пожалуй, самое сложное и трудное. При укладке требуется учитывать особенности здания, подобрать оптимальный вид напольного покрытия и строго соблюдать поэтапный план монтажа.

При условии соблюдения рекомендаций и советов опытных монтажных бригад, можно самостоятельно уложить водяной контур и выполнить остальные отделочные работы.

Возможно ли водяное отопление деревянного пола

На самом деле, чтобы ни говорили скептики, обустройство теплого водяного пола в деревянном доме из бруса, это не только возможное, но и разумное решение вопроса отопления. Конечно, придется учитывать определенные нюансы, связанные с особенностью эксплуатации деревянного дома.

Так, к примеру, нагревать полы свыше 30 градусов запрещается. Деревянная поверхность под воздействием высоких температур легко деформируется, превращается в труху. Поэтому водяной теплый пол на деревянном основании необходимо подключать не к центральному контуру отопления, а использовать для этой цели отдельный источник тепла.

Пирог теплого водяного пола в деревянном загородном доме сильно ограничивает возможность использования бетонной стяжки. Укладывать систему отопления придется на сухую, что также создает определенные неудобства.

Выбирая покрытие пола, следует учесть, что некоторые популярные отделочные материалы: ламинат, паркетная доска — при нагревании свыше 25°С, начинают выделять токсичные испарения формальдегида.

Большинство производителей отопительной техники учитывают необходимость в одновременном использовании двух отопительных контуров с разной интенсивностью нагрева, предоставляя покупателям котлы с возможностью подключения радиаторов отопления и теплых полов.

Варианты устройства деревянного пола с водяным подогревом

Существует несколько вариантов обустройства теплых полов в деревянном доме. Выбор метода укладки выбирается в зависимости от технических характеристик здания.

Распространенными методами монтажа являются:

• Маты – представляют готовые конструкции с пазами для укладки водяного контура. Уложить маты можно на ровное основание пола. Для этого предварительно подравнивают поверхность с помощью настила из фанеры или QSB – плиты. Пол модульного типа не требует использования цементных смесей. Сверху полипропиленовые трубы закрывают ЦСП, укладывают напольное покрытие.
• Устройство теплых бетонных водяных полов поверх деревянных конструкций. Перед монтажом обеспечивают максимальную изоляцию деревянных элементов от влаги. Все работы проводят исключительно готовыми составами с коротким периодом высыхания.
• Фрезерование деревянного пола для труб системы тёплого водяного пола. С помощью фрез машины вырезают выемки под прохождение трубопровода. Деревянное основание начинает выполнять функцию матов. В результате сокращаются расходы на комплектующие для пола. Недостатком фрезеровки является трудоемкость процесса. Но при наличии специализированного инструмента, длительность монтажа можно свести к минимуму.

Уложить водяные теплые полы на деревянный пол можно и другими методами. Существует следующий способ. В деревянном срубе попросту прокладывают трубопровод под лагами. Дощатый пол разбирается, укладывается водяной контур, после чего настил укладывается обратно.

Чтобы максимально обезопасить дерево от попадания влаги, водяной контур укладывают в специальном гофре. Гофра защищает от воздействия воды даже в случае образования протечек.

Как сделать водяные полы в деревянном доме

Устройство тёплого водяного пола на деревянном полу своими руками практически ничем не отличается от конструкций, используемых в других зданиях. Исключение составляют особые меры безопасности, необходимые для защиты деревянных поверхностей от попадания влаги.

Практика показала, что оптимальным вариантом будет использование труб из полипропилена.

Выполняются монтажные работы следующим образом:

• Проектирование пола – именно с составления схемы начинается укладка системы отопления. Выполняется гидравлический расчет, подсчитывается эффективность водяного контура, принимается решение, позволяющее обеспечить повышение эффективности теплоотдачи. Проекты полов разрабатываются индивидуально, либо выбираются уже готовые решения.
• Подготавливается основание – выполняется выравнивание пола фанерой. Под слой на черновом поле можно простелить мягкую теплоизоляцию. Правильно сделать надежную гидроизоляцию. Традиционно для этого используют рулонные наплавляемые материалы, но для лучших результатов можно также нанести в несколько слоев специальную гидроизоляционную мастику.
• Дальнейшие действия зависят от выбора пирога системы отопления. Если планируется залить бетонную стяжку, тогда обязательно прокладывается армирующий слой. Сверху к сетке на хомуты крепится водяной контур. Вся конструкция заливается раствором. Заливка уложенных труб выполняется исключительно растворами, предназначенными для работы с теплыми полами.
• В случае выбора специальных матов, монтаж по деревянному перекрытию выполняется следующим образом. На выровненную поверхность укладываются полистирольные системы. Маты имеют уже готовые выемки и защелки для монтажа трубы, либо пазы, в которые вставляют теплоотражающие пластины. Поверх стелется водяной контур.
• Напольное покрытие – эффективность обогрева пола во многом зависит от правильно выбора отделочного материала. На маты укладывается лист ЦСП или фанеры. Остальные работы проводятся в зависимости от выбора напольного покрытия.

Максимальная длина водяного контура не должна превышать 70 м. Если для отапливаемой площади этого недостаточно, создаются так называемые зоны укладки водяных полов. Чтобы обеспечить равномерную подачу в каждый контур отопления, устанавливают водяной коллектор.

Какие напольные покрытия подойдут

Выбор материала ограничен как последующей эксплуатацией, так и способом изготовления системы отопления.

Традиционно используют следующие типы напольного покрытия:

• Керамическая плитка – преимуществом керамики является быстрый нагрев поверхности и высокая теплоотдача. Использование ограничено прихожей, ванной, кухней и нежилыми помещениями. При выборе керамической плитки, обогреваемые полы необходимо заливать стяжкой, либо накрывать цементно-стружечной плитой.
• Ламинат и паркетная доска – существует два типа укладки водяного отопления по деревянным полам: на маты или подготовленные штробы. Ламинат или паркет можно стелить независимо от способа проведения монтажных работ. Единственным недостатком напольного покрытия является невозможность нагрева поверхности свыше 25°С.
• Обычная доска – можно также уложить водяной теплый пол по деревянным балкам своими руками, настелив над водяным контуром доски. Решение не требует серьезных материальных вложений. Выбирается этот способ, если нет возможности уменьшить расстояние до потолка. Впоследствии возможно дополнительно простелить линолеум или ламинат.

При условии соблюдения поэтапного плана монтажа, проблемы укладки по деревянным лагам отсутствуют. Чтобы избежать дальнейших сложностей во время эксплуатации, крайне важно сделать качественное утепление пола и гидроизоляцию помещения.

Какой инструмент потребуется для монтажа

Для монтажа водяного контура потребуется:

1. Рулетка.
2. Пластиковые трубы и фитинги.
3. Набор слесарных и строительных инструментов.
4. Шуруповерт.
5. Фрез машина.

Монтаж бетонного водяного тёплого пола по деревянным перекрытиям, дополнительно потребует наличия:

1. Перфоратора.
2. Правила.
3. Угловой шлифмашинки для разрезания арматуры.
4. Строительного уровня.

Для работы с деревянными поверхностями пригодится набор фрез и свёрл, мощная дрель.

Каких ошибок надо избегать при монтаже

Особенности конструкции на деревянном основании заключаются в том, что любые нарушения и изменения в поэтапном монтаже отопления приведут к проблемам в эксплуатации. Появление конденсата и протечек критично.

Система укладки труб не допускает следующих нарушений:

• Превышение максимальной длины контура – труба не должна быть свыше 70 м длины. Контур должен располагаться ниже котла, так обеспечивается естественная циркуляция теплоносителя, при отсутствии циркуляционного насоса.
• Отсутствие гидроизоляции – организация деревянных полов с водяным подогревом своими силами зачастую приводит к желанию сэкономить на расходных материалах. Следует запомнить, что хорошая изоляция деревянных поверхностей от воздействия влаги необходима в деревянном доме. Лучше всего не ограничиваться простыми мерами, а использовать дополнительные средства защиты: пропитки и защитную гофру для трубы.
• Выбор отделочного материала – еще перед выбором метода монтажа теплых полов, следует предусмотреть, каким именно материалом будет облицовываться поверхность. От этого зависит максимальная температура нагрева и этапы работ.

Теплые полы для деревянного дома – это разумное решение. При условии соблюдения рекомендаций относительно монтажа, можно избежать возможных сложностей в процессе будущей эксплуатации.

Водяной теплый пол в деревянном доме: виды конструкций, установка

Содержание

• 1. Возможна ли установка подобной системы
• 2. Виды конструкций, предназначенных для деревянных домов
• 3. Устройство системы

Напольные системы отопления за последние годы приобрели огромную популярность как среди владельцев коттеджей, так и среди владельцев частных домов. Водяной теплый пол в деревянном доме имеет множество нюансов, так как для возведения коттеджей редко используется бетон для создания крепкого и качественного основания. Для строительства подобных зданий и сооружений зачастую используются более традиционные материалы и способы.

Мало кого можно удивить наличием бетонной стяжки и установленным в ней низкотемпературным отоплением. Благодаря многочисленным положительным отзывам, такие системы стали часто использоваться в качестве дополнительной и даже основной системы отопления отдельных комнат и всего дома в целом. До недавнего времени многие владельцы домов задавались вопросом: а можно ли устанавливать водяные теплые полы в деревянных домах с деревянными перекрытиями, ведь они попросту не рассчитаны на вес, который составляет более 200 кг на метр квадратный.

Оптимальная схема подобного устройства появилась относительно недавно.

Общее изображение системы

Возможна ли установка подобной системы

Несмотря на то, что говорят некоторые специалисты, установка такого оборудования не только возможна, но и является крайне разумным решением. Для того, чтобы правильно установить теплый пол в частном доме, необходимо разобраться в некоторых особенностях его монтажа и эксплуатационных характеристиках самого дома, построенного из дерева. К примеру, не стоит разогревать рабочую поверхность более чем на 30°C. Это связано с тем, что дерево не приемлет высокие температуры и их воздействие на него приводит к деформации. Со временем такой материал превратится в труху и попросту рассыплется.

Не нужна стяжка

Поэтому использование теплых полов лучше не в сочетании с центральным отоплением, а с отдельным источником тепла. Использование котла подразумевает создание «пирога» теплого пола, который не позволит использовать дополнительный слой стяжки. В этом случае монтаж придется проводить в сухую, то беж непосредственно на балки и это крайне неудобно. В роли напольных покрытий при этом могут выступать абсолютно разные материалы, такие как:

• паркетная доска;
• ламинат.

Однако при нагревании таких материалов до 25°C и выше они начинают вырабатывать испарения с содержанием формальдегида.

Некоторые производители понимают необходимость одновременного использования нескольких контуров отопления. При этом речь идет о разной интенсивности прогрева поверхности. Они выпускают серию котлов, которые позволяют проводить подобные подключения теплых полов и радиаторов отопления.

Виды конструкций, предназначенных для деревянных домов

Обустроить теплые полы можно несколькими способами. Если речь идет исключительно о теплых водяных полах, то монтаж труб можно провести такими способами:

• Использование классического метода, при котором трубы закладываются непосредственно в бетонный раствор.

Схема стяжки по лагам

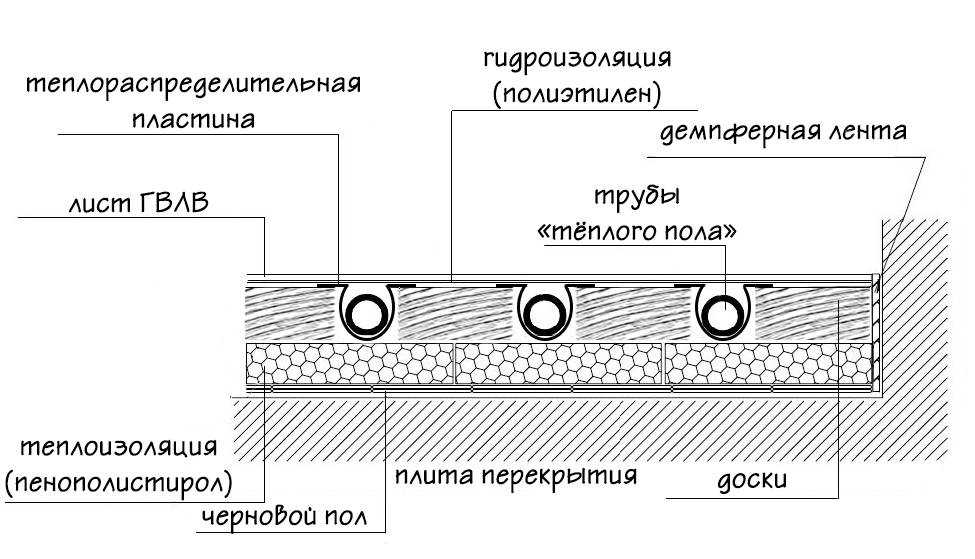

• А вот использование сухого способа монтажа подразумевает закладку труб непосредственно по лагам или имеющимся балкам перекрытия.

Закладка труб по лагам

Поверх такого контура укладывается слой цементной стяжки, толщина которого должна составлять не менее 25 см. Перед тем, как сделать выбор в пользу того или иного способа, следует более детально изучить конструкцию и основные характеристики деревянных домов. Бетонный пол может залить на первом этаже. Он будет играть роль перекрытия, ведущего в подвал. В этом случае теплый водяной пол следует уложить непосредственно под стяжку, а не придумывать заново велосипед.

Верхним слоем может быть любой настил, вплоть до обычных деревянных досок. Однако это приведет к дополнительным затратам, так как отсутствие бетонного основания осложнит процесс монтажа системы. А вот если в доме находятся деревянные перекрытия, то рекомендуется использовать исключительно сухой способ установки.

Это обусловлено тем что:

1. Вес бетонного основания внушителен. Он производит существенную нагрузку на деревянные балки, которые могут и не выдержать вес подобного материала. Помимо теплых водяных полов в деревянном доме так же необходимо учитывать вес мебели.
2. Если деревянный дом построен правильно, то он должен «дышать» самостоятельно, выполняя функцию легких дома. Если воздух слишком пересушен или наоборот сильно влажный, то со временем материал может повести. Последствия могут быть весьма существенными, так как это приводит к растрескиванию имеющейся стяжки. Во избежание подобного результата следует принять ряд важных мер, которые бы смогли компенсировать последующее расширение контура. Помимо дополнительных затрат это чревато и усложненным монтажом. Если в основании уже пошли трещины, остановить их невозможно.
3. Особое внимание следует уделить постройкам из деревянного бруса, который пользуется немалой популярностью в современном строительстве. Зачастую используемый материал не досушивается до конца. Со временем он начнет высыхать, что неминуемо приведет к деформации или полному разрушению бетонного слоя. Теплый пол водяной этой проблемы избежать не поможет.

Теплый пол под балками — общее изображение

Устройство системы

1. Используемый для нагрева котел. Если выбор пал на полы водяные, то возможно использование твердотопливного, электрического или газового оборудованного котла. Они практичны и достаточно удобны. Их использование подразумевает отсутствие постоянного запаса горючего, которое используется в дровяных и твердотопливных котлах.
2. Если планируется создание действительно тёплого дома, то рекомендуется использовать комбинированные системы, которые позволят отапливать и батареи и напольный слой покрытия. Его температурный режим может отличаться, так как температура в радиаторах может достигать и 60°C, однако для деревянных покрытий максимальной считается 30°C. При не соблюдении этого условия, дерево растрескается довольно скоро.

АдминАвтор статьи

Понравилась статья?

Поделитесь с друзьями:

Деревянный дом, сруб, проектирование, строительство

Архитектурно-строительная компания «ArchiLine Wooden Houses – Houses for Health» специализируется на проектировании, производстве и строительстве деревянных домов, гостиниц, ресторанов и бань из оцилиндрованного бревна, бруса и клееного бруса. ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ О НАШЕЙ КОМПАНИИ И ОПЛАТАХ ООО «АрхиЛайн» успешно работает на рынке деревянного строительства с 2004 года. Специалисты компании изготовили и построили сотни деревянных домов в разных странах — Австралии, Белоруссии, Германии, Грузия, Испания, Казахстан, Кыргызстан, Ливан, Нидерланды, ОАЭ, Польша, Россия, Франция. еще Энергоэффективный утепленный деревянный дом из клееного бруса «Теплая Бельгия», 116 м2 Энергоэффективный деревянный дом из клееного бруса постройки Бельгия, соответствует действующим европейским стандартам энергоэффективности — за счет доп. утепление стен, с помощью каменной ваты «Rockwool» толщиной 100… подробнее Строительство деревянного дома из клееного бруса в Дубае, ОАЭ Здание инновационного центра из клееного бруса производства Archiline расположено в Исследовательском парке Шарджи, который станет площадкой для развития высоких технологий в ОАЭ. Будут разработаны инновации в сфере … подробнее Навес деревянный на дом, дачу, машину Навес из дерева возле дома украсит дом, двор, дачу, защитит автомобиль, дополнит ландшафт своим безупречным видом. Компания «Архилайн» производит и устанавливает деревянные навесы по нашим проектам или … больше Дом деревянный «Мираж» из профилированного клееного бруса 99м2 Категория: дома одноэтажные Количество спален: 2 Материал стен: профилированный клееный брус Особенности: 09051 дом с террасой Дом из натурального дерева из клееного бруса «Мираж» — компактный дом с 2 спальнями, гостиной и отдельной кухней и выходом на террасу. Идеальное решение для тех, кто ищет небольшой дом для круглогодичного проживания. ЧАСТО … больше Деревянный дом «Белый дом» Категория: дома двухэтажные Количество спален: 5 Материал стен: профилированный клееный брус Особенности: дом с террасой 4 В доме деревянном 4 из клееного бруса «Белый дом» 5 спален, кухня-гостиная 58 м2 и 2 санузла. Этот дом хорош для большой семьи для круглогодичного проживания. … еще Деревянный дом, проект «IT House», 250 кв.м Категория: дома двухэтажные Количество спален: 3 Материал стен: профилированный клееный брус Особенности: дом с террасой, дом с кабинетом Дом с террасой «IT House» состоит из: 3 спален с отдельными санузлами, просторного зала-гостиной и кухни-гостиной. Такой дом хорош для тех, кто любит принимать гостей и проводить деловые встречи дома. … больше Дом из бруса с печкой и отоплением тепловым насосом, теплыми полами и цоколем, «Маяк» 144 м² в Беларуси Категория: дома двухэтажные Количество спален: 2 Материал стен: профилированный клееный брус Особенности: дом с террасой, дом с подсобным помещением, дом с печным отоплением Деревянный дом из клееного бруса с печным отоплением и террасой «Маяк» имеет: 2 спальни по 17 м2 каждая, кухня-гостиная 50 м2 и 2 санузла по 4,8 м2. . Это идеальное решение для тех, кто ищет круглогодичное проживание для семьи из … больше Деревянный дом в канадском стиле с террасой — проект «Эндрюс» 214 кв.м Категория: дома трехэтажные Количество спален: 2 Материал стен: оцилиндрованное бревно естественной влажности Особенности : дом с подвалом, дом с кабинетом Деревянные дома в канадском стиле от компании Archiline! Основные черты канадского стиля в домах из бревна: сохранение естественного вида бревна как центрального конструктивного элемента деревянного дома; использование бревен … больше Сауна с бассейном и террасой «Посейдон» 65 м², из клееного бруса Категория: сауны Материал стен: профилированный клееный брус Особенности: сауна с террасой Сауна из клееного бруса бассейн и терраса «Посейдон» включает в себя: парилку 5 м2 со всеми важными помещениями и комнатой отдыха, где будет комфортно большой, веселой компании. … еще Деревянный дом из клееного бруса «Евродом» Категория: дома одноэтажные Количество спален: 2 Материал стен: профилированный клееный брус Особенности: дом с террасой Деревянный дом из клееного бруса и терраса «Евродом» – домик для круглогодичного проживания небольшой семьи. Есть все самое главное: 2 спальни, санузел и просторная кухня-гостиная. … еще Скандинавский деревянный дом «Утро» — проект года 2020 общая площадь дома 110 м² Категория: дома одноэтажные Количество спален: 2 Материал стен: профилированный клееный брус Особенности: дом с террасой «Скандинавский деревянный дом» Утро» — большой дом с просторной гостиной, отдельной кухней, двумя спальнями и совмещенной ванной и душем. . Это идеальное решение для тех, кто не любит маленькие замкнутые пространства. ЧАСТО … больше Черный деревянный дом — деревянное шале, отопление тепловым насосом, проект «Черный лес» 164 м² Категория: двухэтажные дома Количество спален: 3 Материал стен: профилированный клееный брус Особенности: дом с террасой, дом с баней «Черный лес» — стоимость системы отопления «тепловой насос» ниже стоимости прокладки газа на дальние расстояния. Монтаж уникальной системы отопления для деревянного дома «Шварцвальд» может осуществляться параллельно с производством и… больше Дом из профилированного клееного бруса «Стелс 2» 120 м2 Категория: дома одноэтажные Количество спален: 2 Материал стен: профилированный клееный брус Особенности: дом с терраса, дом со шкафом Владельцы небольших загородных участков часто не знают, какой дом они хотят построить. Хочется, чтобы он был вместительным, но при этом не занимал много места, оснащен необходимым оборудованием, но в то же время экологически… больше Строительство деревянного дома в Германии проект «Баден-Вюртемберг» 147 кв.м Категория: дома двухэтажные Количество спален: 2 Материал стен: профилированный брус технической сушки Особенности дом со шкафом, дом с балконом, дом на местности Деревянный дом «Баден-Вюртемберг» построен нашей компанией в Германии в 2019 году. Основная задача архитектора при проектировании этого дома — уместить деревянный дом на хозяйской земле, на склоне горы, которой изобилует земля … больше Деревянный дом с плоской крышей из клееного бруса, проект 182 м² Деревянный дом «Надежда» — это современный дом с плоской крышей, который может вписаться в любой район: будь то частный сектор города или участок возле открытого водоема. В этом коттедже с легкостью разместится семья из 4-6 человек. … еще Загородный дом с баней из профилированного клееного бруса 80 м2 проект «Дунай» Категория: Одноэтажные дома Количество спален: 1 Материал стен: профилированный брус естественной влажности Особенности: дом с террасой, дом с баней Компактный загородный дом с баней. Его можно легко использовать как загородный дом или сауну. В доме есть комната отдыха или гостиная, небольшая зона кухни, сауна, санузлы. Общая площадь этого дома составляет 80 м2. Это … еще Планы деревянного дома: Польский деревянный дом «Солнце» 164 м² Категория: дома двухэтажные Количество спален: 4 Материал стен: профилированный клееный брус Особенности: дом с террасой, дом с помещением второго уровня, дом с кабинетом Большой деревянный дом вмещает три студии, три спальни площадью от девятнадцати до двадцати девяти квадратных метров. Он был построен в Польше на территории гольф-клуба «Kalinowe Pola» ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ О НАШЕЙ КОМПАНИИ И ОПЛАТАХ Это … больше Архитектурно-художественное решение деревянного дома «Богема» Категория: дома одноэтажные Количество спален: 2 Материал стен: профилированный клееный брус Особенности: дом с террасой, дом со шкафом Общая площадь дома 129,5 м², из них жилая площадь 109,7 м². Для строительства этого дома потребуется 78 кубометров стенового материала, что не так уж и много, учитывая ширину, длину и высоту дома. Архитекторы … больше Одноэтажный дом с плоской крышей «Италия» Категория: дома одноэтажные Количество спален: 2 Материал стен: профилированный клееный брус Особенности: дом с плоской крышей 11 Благодаря мастерству высококвалифицированных специалистов, работающих в компании, результат работы всегда неизменен: все возводимые объекты отличаются функциональностью и эстетикой, а ясность концепции сочетается с высоким … больше Деревянный дом из клееного бруса «Олави» общая площадь 221 м² Категория: дома двухэтажные Количество спален: 5 Материал стен: профилированный клееный брус Особенности: дом с террасой , дом со шкафом Данный проект представляет собой двухэтажный деревянный дом из клееного бруса с шестью комнатами и террасой. Оригинальность этого проекта покорит ваше сердце, вы будете мечтать о нем на своем участке. Профессиональная работа наших дизайнеров… больше Дом деревянный «Пуэрто-Рико» Клееный брус Категория: Дома одноэтажные Количество спален: 1 Материал стен: профилированный брус технической сушки Особенности: дом с террасой 1 1 Строительство любого дома начинается с идеи и желания. Компания ArchiLine Log Houses готова спроектировать дом любой сложности, учитывая все пожелания клиента. На этапе проектирования учитываются все особенности деревянного дома… больше Деревянный дом в стиле шале «Анна» общая площадь 141 м² Категория: дома одноэтажные Количество спален: 3 Материал стен: профилированный брус технической сушки Особенности: дом с террасой Шале, также называемое швейцарским шале, представляет собой деревянный дом с тяжелой пологой крышей и широкими, хорошо поддерживаемыми карнизами, расположенными под прямым углом к ​​передней части дома. С годами термин «шале» изменился и стал применяться в основном к отпуску … больше Дом деревянный из профилированного клееного бруса «Счастье» 175 м2 Категория: дома двухэтажные Количество спален: 3 Материал стен: профилированный брус технической сушки Особенности: дом с террасой1 Просторный дом из профилированного клееного бруса построен в традиционном стиле, но при этом сочетает в себе все современные технологии для комфортного проживания. Профилированный клееный брус не требует усадки, что является постоянным преимуществом, так как… больше Дом деревянный из клееного бруса «Украина», площадь 48 м², толщина стены 16 см Категория: Дома одноэтажные Количество спален: 1 Материал стен: профилированный брус естественной влажности Особенности: дом с террасой Деревянный дом из клееного бруса «Украина» Соберите дом своей мечты своими руками — комплект дома «Украина» для самостоятельной сборки. Достигните своей цели, сэкономьте деньги, постройте деревянный дом из клееного бруса по цене малолитражки! Дом … больше Цех клееного бруса, проект «Папа Карло» Категория: гаражи Материал стен: профилированный клееный брус Просторный цех с неограниченными возможностями использования, экологически чистый и безопасный. Садово-строительный сезон завершен и есть прекрасная возможность вдумчиво заняться чем-то для души. Впрочем, и летом тоже… подробнее Каркасный деревянный гараж: красивый, современный, недорогой и быстровозводимый Этот каркасный гараж разработан главным дизайнером нашей компании Современный строительный рынок наполнен новейшими материалами, которые можно использовать для строительства деревянного каркасного гаража, вы просто нужно выбрать его внешний вид, чтобы построить … еще Мы говорим на английском, немецком, турецком, французском и русском языках +375298-06-05-67 — WhatsApp, Telegram, Viber Подробнее: Вы можете посмотреть видео-обзор деревянного дома «Белый дом» из клееного бруса брус Archiline Houses: Подробнее:

© 2022 Деревянные дома ArchiLine 220049, Республика Беларусь, г. Минск, ул. Некрасова, 114, корп. 49 тел +375 298 06-05-67                                              ownwoodenhouse.com Сайт поддерживается Nestorclub.com

Пол водяной теплый в деревянном доме. Теплый водяной пол в деревянном доме

Уголок строительства и ремонта. Только полезные советы » Этажи » Водяной теплый пол в деревянном доме. Теплый водяной пол в деревянном доме

Водяной теплый пол в деревянном доме — это система отопления помещений, использующая горячую воду.

Эта система отопления функционирует достаточно просто: под полом прокладывается трубопровод, по которому течет вода, нагретая газовым прибором или центральным отоплением.

Подсоединение трубы к газовому отопительному прибору более удобно, так как в этой ситуации нагрев помещения не зависит от центрального отключения в летнее время.

Плюсы и минусы этой системы

Система водяного теплого пола образована трубопроводом и узлом смешения теплоносителя (воды).

Монтаж данной конструкции осуществляется с использованием сшитых полиэтиленовых или металлопластиковых труб с низким сопротивлением, способностью проводить тепло и обладающих гибкостью.

Собранные трубы заливаются цементом.

Водосмесительный узел, состоящий из насоса, коллектора и термостатического смесителя, позволяет регулировать нагрев водяного пола и поддерживать его на необходимом уровне.

В современных ремонтных домах применяют теплые полы с электрическим или водяным подогревом.

Преимущества системы следующие:

• установка может быть произведена без больших затрат. Это один из важных моментов, так как приобретение необходимого оборудования потребует денежных затрат;
• устройство системы водяных теплых полов совмещено с разными полами. Если на трубе нет повреждений, поверхность пола всегда будет сухой. Эти работы возможны даже в том случае, если полы планируется покрыть плиткой, ламинатом, ковролином или линолеумом;
Теплый пол
• можно использовать самостоятельно или после подключения к системе отопления. Например, монтируя к газовому отопительному прибору или центральному отоплению;
• доходность. В обычном помещении можно сэкономить до 30 % тепловой энергии, а в здании с высокой черепицей (выше 3 м) – около 45 %;
• теплый водяной пол может вытеснить обычный отопительный прибор. Это сделает комнату более просторной;
• перебои с электроэнергией не влияют на работу теплых водяных полов в автономном режиме.

Основные недостатки:

• монтаж водяных полов можно производить только в частных домовладениях;
• ограничена возможность контроля температуры воды в автономном режиме;
• если в трубопроводе есть протечка, а обнаружить ее своевременно не удается из-за того, что поверхность пола может длительное время оставаться сухой, то существует определенный риск затопления дома.

Это важные возможные преимущества и недостатки этого метода обогрева помещения.

Подготовительно-монтажные работы

Прокладку и монтаж трубопровода начинают только тогда, когда для него подготовлена ​​поверхность.

Необходимо очистить от мусора и выровнять по горизонтали. Цементный фильтр должен быть одинаковым по толщине. Только в этом случае тепло будет распределяться равномерно.

Затем уложите теплоизоляцию. Пол застилается пленкой для гидроизоляции, чтобы жидкость не проникала из нижних слоев, а поверхность оставалась сухой.

По внешнему виду лента похожа на скотч, поэтому клеится достаточно просто. Для покрытия слоя теплоизоляционного материала и стяжки необходима ширина около 14 см.

Новые материалы для теплоизоляции имеют практически такой же коэффициент теплопроводности. Наиболее известны пенополистирол, стекловата, минеральная вата, пенобетон, техническая пробка и прочее.

В строительных магазинах имеются материалы, защищающие от теплопотерь и предназначенные для монтажных работ по устройству водяного теплого пола.

Выпускаются в виде плитки, имеющей выступ с одного края, предназначенного для прохода системы отопления.

Монтаж труб на этот теплоизоляционный материал осуществить намного проще.

Затем установите шкаф коллектора в нишу у пола. Концы обратки и подачи вводят в шкаф, устанавливая на них запорную арматуру.

Таким образом обеспечивается непрерывный водообмен между обогревателем и помещением. Затем прикрепляют коллектор – трубу, имеющую несколько отводов.

Специализированные строительные торговые центры предлагают приобрести распределительный шкаф в сборе со всеми необходимыми аксессуарами.

Укладка трубопровода

Укладка трубопровода осуществляется двумя способами:

1. параллельно. Трубы идут параллельно. После соединения отрезков получается своеобразная «змейка». Этот способ чаще всего используется при утеплении помещений средней и малой площади. Наиболее высокие значения температуры жидкости наблюдаются на первых участках трубопровода, из-за этого прокладка производится со стороны оконного проема или наружной стены;
2. спираль. Прокладка осуществляется закручиванием трубопровода. Прямая и обратная трубы идут параллельно друг другу. В результате получается двойная спираль. Разница температуры жидкости в трубопроводе не очень заметна, поэтому этот способ используют при обогреве просторных помещений.

Для устройства водяного теплого пола выбирайте трубы диаметром от двадцати мм. Все внимание должно быть обращено на качество продукции.

Трубопровод крепится проволокой к арматурной сетке, лежащей на теплоизоляционном материале. Этот метод не сложен в реализации.

В местах соприкосновения трубопровода с арматурной сеткой необходимо предусмотреть и оставить небольшой зазор. Эта предосторожность исключает возможность деформации трубы во время работы.

Для крепления используется другой способ — соединение теплоизоляции с помощью хомутов и специальных зажимов.

Если используется этот способ, то перед укладкой труб необходимо предварительно разметить поверхность.

Как правило, укладка трубопровода происходит с соблюдением расстояния между рядами труб 30 сантиметров.

В районе наружной стены, оконных и дверных проемов необходимо отступить от этой цифры. Расстояние укладки уменьшено до 15 см. При этом трубопровод укладывается, отступая от ближней стены не более 7 см.

Это означает, что на 120 м трубопровода должно приходиться 2 коллектора, на 180 м – 3 и далее. Длина трубы рассчитывается таким же образом. Все коллекторы должны иметь одинаковую длину трубопровода.

Ввод системы в эксплуатацию

Когда трубопровод для теплого пола по всему периметру проложен, переходим к его подключению к коллектору.

В первую очередь начало трубопровода подключается к выходу теплой воды, а его конец — к отверстию возврата охлажденной жидкости.

С помощью специальных гаек трубопровод крепится к коллектору — так, чтобы поверхность труб оставалась сухой.

В зависимости от мощности отопительного прибора длина каждого контура должна быть около 50 — 60 метров.

Когда монтаж трубопровода завершен, необходимо, чтобы трубы не оказывали физического давления, поэтому их необходимо закрепить и спрятать от возможных повреждений.

Если труба прокладывается рядом с компенсационным швом, то на нее необходимо уложить гофрированную трубу.

Кроме того, после завершения монтажа необходимо проверить работоспособность теплых водяных полов до стягивания пола раствором бетона.

Газовый котел включен на всю мощность. Под необходимым давлением, которое в 1,5 раза выше нормального, вода начнет поступать в трубы.

При этом испытании необходимо тщательно осмотреть каждое соединение, проверить, не пережат ли трубопровод какими-либо стяжками под давлением.

Каждый сантиметр трубы должен быть сухим. Тестовый запуск должен длиться не менее 2 часов.

По окончании работ необходимо сделать очень ровную стяжку на поверхности пола с использованием специальных смесей для изготовления теплых полов.

После этого пол поднимется примерно на 7 сантиметров. В процессе заливки пола в трубах должна течь холодная вода.

Когда стяжка станет сухой, приступайте к укладке напольной плитки. Если планируется укладка ламината или деревянных полов, то трубопровод устанавливается без стяжки под лаги.

Перед расстилкой ламината на лаги укладывают фанеру и делают в ней несколько отверстий для лучшей теплоотдачи.

Когда стяжка стала сухой или монтаж на лагах завершен, приступают к укладке чистового напольного покрытия.

О теплых полах хоть раз задумывался каждый, но как правило мешают задумке сомнения в надежности и эффективности способов создания теплого пола в помещении. Ведь не каждая технология может обеспечить безопасный и равномерный прогрев напольного покрытия, а стоимость ее применения достаточно высока. Поэтому, если вы счастливый хозяин деревянного дома и хотите получить теплый пол, вам необходимо внимательно изучить технологию его создания, взвесить все за и против, а затем приступать непосредственно к работе. Также, если вы выбираете способ создания теплого пола для деревянного дома, то водяные теплые полы должны стоять во главе вашего списка. Почему именно этот тип теплых полов? Потому что благодаря проложенным под полом трубам и теплой воде, которая будет по ним циркулировать, можно добиться равномерного прогрева пола без больших затрат и рисков. По сравнению с другими технологиями водяные теплые полы намного безопаснее и экономичнее, а также не вызывают больших сложностей в монтаже и обслуживании. Установив такой теплый пол, вы сможете наслаждаться теплом круглый год без лишних хлопот.

Какие бывают системы водяного теплого пола

Различают бетонные, напольные и деревянные виды теплого пола. Третий больше всего подходит для деревянных домов. Он также наиболее прост в монтаже, полностью скрыт напольным покрытием и менее подвержен поломкам и прочим неприятностям. Устройство теплого пола в деревянном доме чаще всего происходит с помощью модульной или реечной системы водоснабжения. Теплый пол в доме из бруса укладывают прямо на лаги или на черновой пол. При использовании модульной системы используются готовые модули, в которых есть встроенные каналы для труб и плит, а реечная система подразумевает размещение труб между досками. Выбор системы создания теплого водяного пола в доме из бруса остается за вами, но прежде чем приступить к работе, важно составить план обогрева, тщательно продумать все рабочие моменты и ход работ. Чтобы все получилось, необходимо учитывать архитектуру здания и даже конструктивные особенности помещений, ведь упустив какой-то важный момент можно столкнуться с серьезными проблемами при монтаже теплого пола.

Стяжка и водяной пол

Некоторые специалисты советуют укладывать водяной пол под бетонную стяжку шириной не менее 5 см, чтобы скрыть трубы. Однако этот способ более трудоемкий и в случае поломки произвести ремонтные работы будет крайне проблематично.

Водяной теплый пол имеет множество преимуществ, но, пожалуй, главное из них – не требует бетонной стяжки. Сама конструкция водяного пола служит своеобразным черновым полом, на который можно без риска укладывать деревянные элементы. Разумеется, на сами трубы настил не ложится. Между ними и полом размещаются специальные алюминиевые пластины, которые равномерно распределяют тепло и делают конструкцию более прочной. Если вы собираетесь укладывать плитку или линолеум, то здесь вам понадобится дополнительный слой плиты ЦСП.

Как правильно сделать теплый пол?

Правильный теплый пол должен быть не только безопасным, но и экономичным. Итак, если речь идет о водяном поле, то после установки его подключают к центральному или автономному отоплению. То есть вода в трубах может нагреваться как от газового, так и от электрического котла. Расход газа и электроэнергии при правильном монтаже и минимальной настройке, а вот на отоплении можно существенно сэкономить, а для деревянных домов крайне важно поддерживать стабильный микроклимат. Вы можете самостоятельно регулировать температуру пола и энергозатраты, которые тратите на его обогрев.

Главный конкурент водяного теплого пола – электрический. Он компактнее и проще в монтаже, но крайне пожароопасен. Чтобы избежать риска возгорания при установке электрического пола, приходится учитывать массу ограничений. На него нельзя ставить тяжелую мебель, стелить ковры, а при затоплении вся система может выйти из строя. Однако профессиональная укладка теплого электрического пола позволит избежать неприятностей и сделает ее намного безопаснее. Эта система предусматривает обязательную установку терморегулятора и здесь также можно контролировать температуру.

Выбирая способ создания теплого пола в своем доме, будьте внимательны ко всем характеристикам и особенностям его использования. Так как один способ может прельстить вас простотой монтажа, но может иметь массу недостатков при последующем использовании. Постарайтесь увидеть всю картину в целом и обдуманно выбирайте теплый пол.

Деревянный дом, несмотря на архаичность идеи использования дерева в качестве строительного материала, может в нынешних условиях стать достаточно удобным и комфортным жильем. Такой тип застройки очень удобен для дачи, а появление новых технологий, строительство модульных деревянных домов, сделали деревянные дома удачным и практичным решением жилищной проблемы. Другой вопрос, какими коммуникациями можно оборудовать деревянный жилой дом. Если это жилье долгосрочное и рассчитано на длительное и постоянное проживание, то на первое место выходит отопление жилого помещения.

В первую очередь смущает прочность самой конструкции. Способны ли деревянные конструкции, в том числе перекрытия, справиться с установкой дополнительного отопительного оборудования. Судя по успешному практическому опыту, использование систем водяного отопления в деревянных домах реально и не менее эффективно. Установка котла и радиаторов отопления уже завершена. Рассмотрим следующее, подходит ли теплый водяной пол для установки в деревянном доме в качестве полноценной системы отопления.

Строящиеся сегодня деревянные дома мало чем уступают капитальным каменным постройкам. Однако если каменный дом, имея бетонный фундамент и железобетонные перекрытия, можно оборудовать любым оборудованием и коммуникациями, то с деревянными постройками ситуация выглядит не так радужно. Вся проблема в том, что с технологической точки зрения теплый водяной пол несет значительную нагрузку на конструкцию. Далеко не каждое помещение имеет достаточный запас прочности, благодаря которому можно успешно установить сложные коммуникации.

Системы водяного отопления работают за счет циркуляции теплоносителя по системе трубопроводов, проложенных в полу. Масса всей рабочей конструкции теплых водяных полов достигает больших значений в рабочем состоянии.

Для справки: масса бетонных теплых полов на одно помещение 5-6 тонн. (кв.м. стяжки 200-300 кг).

Способен ли деревянный настил загородного дома выдержать такой вес? Выдержат ли бревна деревянного дома такой вес, будут ли такие полы надежными и долговечными? Перед вами столько вопросов, но есть варианты, способные быстро и эффективно решить проблему. Настилочные системы теплых водяных полов – приемы, отлично зарекомендовавшие себя в практической плоскости. Теплые полы благодаря своим преимуществам делают деревянные дома из обычных временных укрытий полноценными жилыми объектами.

В деревянном строительстве подогрев пола играет очень важную роль. Система отопления «водяной теплый пол» в деревянном доме раскрывается во всей красе. Преимущества такого варианта обогрева более чем очевидны и заключаются в следующем:

• полы с подогревом оптимально прогревают интерьер жилого помещения;
• при отсутствии переделки, при таком отоплении исключается циркуляция пыли внутри помещения;
• деревянный дом, достаточно хорошо утепленный и оборудованный теплыми водяными полами, надежно защищен от такого явления, как необработанные углы;
• теплый пол сохраняет оптимальный влажностный режим внутри деревянного дома;
• при таком способе отопления полностью исключена возможность ожогов, в отличие от радиаторной системы отопления;
• экономические показатели. Теплые водяные полы по сравнению с радиаторным отоплением снижают на 30% расход топлива, связанный с подготовкой теплоносителя;
• значительная экономия внутреннего пространства;
• надежность, безопасность и долговечность систем отопления на основе водяных полов.

Если говорить о деревянных домах, то единственным недостатком такой системы отопления является громоздкость самой конструкции, длительность и трудоемкость работ. Однако при соблюдении необходимых технологий, инструкций и правил установка теплого пола в деревянном доме не будет сопряжена с большими хлопотами. Результатом самой работы станет эффективная работа отопительного оборудования и существенное улучшение жилищных условий.

Для справки: водяной контур теплого пола из полиэтиленовых труб можно использовать для работы с теплоносителем на основе антифриза. Такой вариант обогрева идеален для загородных и загородных домов, рассчитанных на редкое посещение в холодное время года. Труба, заполненная антифризом, не подвергается разморозке.

Способы устройства водяного пола в деревянном доме

Сразу стоит сказать следующее. Деревянный дом, каким бы крепким он ни был, априори не имеет каменных несущих стен и перекрытий. Единственными каменными элементами деревянного здания могут быть фундамент или цокольный этаж. Однако современные технологии малогабаритного домостроения предполагают минимальное использование бетонных работ в процессе возведения жилого объекта.

На заметку: Блок-хаусы собираются в течение 2-3 дней. Все элементы конструкции, включая внутренние перегородки и перекрытия, рассчитаны на определенную нагрузку. Допускается лишь со временем обустраивать каменный фундамент, тем самым придавая деревянной конструкции необходимую прочность, надежность и капитальность.

Поэтому! Пол в частном доме обычно делают наборным, согласно планировке. Для одноэтажных зданий в качестве основания пола выступают бревна, прочные и массивные деревянные конструктивные элементы. В подобной ситуации водяной теплый пол в каркасном доме можно уложить под деревянный настил или прибегнуть к новым, очень удачным и эффективным приемам. На сегодняшний день имеется большой практический опыт укладки водяных полов на деревянную основу. Существует два вида способов укладки полов с подогревом на деревянную основу:

• по модульной схеме;
• на стеллажной основе.

Соответственно, оба варианта могут применяться при строительстве панельных и блочных домов. Водопроводные трубы укладываются в межлаговое пространство или на черновую поверхность пола, опираясь на лаги. Модульная и стоечная схемы компоновки имеют свои конструктивные и технологические отличия.

В первом случае для прокладки петли водяного контура используются готовые деревянные модули. Во втором варианте трубы отопления монтируются в пространстве между досками и рейками. Главная особенность при установке первого и второго вариантов заключается в том, что вы создаете черновой пол, в который устанавливаются трубы отопления. Металлические пластины теплообменника укладываются поверх сборной конструкции, на которую уже уложен чистовой пол.

На примечание: с использованием керамической плитки или линолеума черновая поверхность вместе с трубами и металлическими пластинами дополнительно покрывается изоляционным слоем из плит ЦСП. Эта мера вызвана необходимостью обеспечить равномерное распределение нагрузки на всю поверхность пола, создать условия для равномерного теплообмена между водяными контурами и финишным покрытием.

Перед началом работ по устройству теплых полов потребуется выполнить ряд обязательных действий, в том числе разработать проект системы отопления и провести обследование конструктивных элементов здания. Эта предосторожность связана с технологическими особенностями деревянных конструкций. Например:

• деревянное здание дает усадку уже первый год. Примерно до 5%. Это замечание необходимо учитывать при обустройстве теплых полов при строительстве деревянного дома;
• древесина ведет себя по-разному в разных климатических условиях. Чрезмерная сухость или наоборот, повышенная влажность становятся причинами растрескивания деревянных конструкций, образования гнили и плесени. Поэтому такие дома должны строиться с учетом всех тонкостей и нюансов, обеспечивающих защиту деревянных конструкций от негативного атмосферного воздействия.

Что касается проектирования схемы отопления, то здесь необходимо учитывать отапливаемую площадь, степень теплоизоляции жилых помещений и, соответственно, климатические условия региона. Пренебрегая этими аспектами, в результате кропотливой и кропотливой работы можно получить малоэффективную систему отопления, теплый пол, от которого толку будет мало.

На заметку: Тепловая эффективность жилого дома является одним из определяющих элементов системы отопления. При грамотных действиях можно повысить КПД отопительного оборудования на 15-20%. Утепление стеновых панелей, оконных и дверных проемов обязательное условие качественного отопления дома.

К подготовительным работам, предшествующим устройству теплых полов, относится оценка основания. Не в каждом здании есть необходимые технологические параметры, благодаря которым можно сразу приступить к обустройству системы отопления. Доски деревянного основания, лаги должны лежать правильно, иметь «здоровую» структуру. Гнилые срезы или поврежденные целые фрагменты необходимо заменить новыми изделиями. Между бревнами допускается оптимальное расстояние в 60 см. Существующие между досками большие зазоры, более 2 мм, устраняются укладкой теплоизоляционного материала.

Для справки: если визуально можно определить, что деревянный настил или элементы конструкции себя исчерпали, лучше их демонтировать и создать новую конструкцию — основу.

При осмотре основания обратите внимание на следующие факторы:

• не «гуляет» ли ветер под полом;
• лежат ли бревна ровно или на большом расстоянии друг от друга;
• перед монтажом старые доски лучше всего обработать рубанком, сняв слой старой и поврежденной древесины;
• вся поверхность пола должна быть ровной. Допускается шероховатость, не менее 2 мм.

Инструкция по монтажу теплых полов в деревянных домах

После подготовки фундамента основной задачей является создание необходимого утепления пола в деревянном доме. Правильно сделанный утеплитель сохраняет тепло и направляет его вверх, тем самым нагревая напольное покрытие. В противном случае вы будете топить подвал или топить землю в своем саду.

Черновое покрытие или фальшпол делается для того, чтобы на него уложить слой теплоизоляции. К нижним лагам прибиваются листы фанеры или ДСП, которые обтягиваются паро- и теплоизоляционной пленкой. Далее все внутреннее пространство между лагами заполняется пенопластом или минеральной ватой. Обычно толщина утепляющего слоя не превышает 100 мм. На рисунке наглядно показаны варианты монтажа водяного пола на деревянную конструкцию.

В качестве утеплителя лучше всего подходит минеральная вата, плотность которой составляет 35-40 кг/м 3 . Можно использовать пенопласт или пенополистирол.

Используя модульную схему набора, вы потратите гораздо больше времени, но ваш пол будет намного жестче и прочнее. Вы сами выбираете, какую схему использовать, модульную или стоечную. И в первом, и во втором случае все решает уровень комфорта, на который вы рассчитываете, обустраивая систему отопления в том или ином помещении.

Модульный тип монтажа позволяет правильно проложить водяной контур, соблюдая необходимый шаг и схему разводки труб. Кроме того, металлические пластины будут прочно закреплены, перед укладкой финишного покрытия нет необходимости наносить дополнительный выравнивающий слой. Модули очень удобны при обустройстве водяных полов внутри помещений, уложенных змейкой. Подобная схема прокладки трубопровода отопления подходит и для реечного типа.

Важно! Следует знать, что металлические пластины укладываются поперек пазов, в которых уложена водопроводная труба.

Заключение

Как и во всех случаях, укладка теплых полов в данном случае не обходится без слоя гидро- и теплоизоляции. Теплый пол можно сделать с использованием металлопластиковых, медных и полиэтиленовых труб. Важно знать, куда оно пойдет.
