Установка вытяжки в кухне в частном доме: правила монтажа, схема, фото и видео

Содержание

Как правильно сделать вытяжку на кухне в частном доме

Кухонная вытяжка – бытовой прибор, основная задача которого убрать из помещения кухни неприятные запахи, а также оградить поверхности стен, потолка, пола и мебели от копоти, жировых и масляных наслоений. Со своей задачей вытяжное устройство прекрасно справляется. Но есть у этого прибора ещё одно достоинство – простота установки. Для этого нужно правильно подойти к монтажному процессу, предварительно изучив инструкцию по установке. Вентиляция на кухне в частном доме не всегда присутствует. И в отличие от городской квартиры, где вентиляционная шахта проходит по кухонному помещению, в частном доме приходится дополнительно продумывать способы установки вытяжки. А, точнее, способы проводки воздуховодов, через которые загрязнённый воздух будет выводиться на улицу или в помещения нежилого и неслужебного типа.

Выбор вытяжного устройства

Вытяжку следует выбирать так, чтобы она соответствовала объёму помещения и нагрузкам от плиты.

Поэтому основные критерии, касающиеся выбора прибора – технические характеристики, к которым относятся:

Производительность, измеряемая метрами кубическими в час (м³/ч). Для этого рассчитывается объём кухни посредством умножения её площади на высоту потолков. А затем полученный результат умножается на коэффициент 12, который определяет норматив воздухообмена в час. Для газовой плиты берётся коэффициент от 15 до 20.
Размеры прибора. Они не должны быть меньше размерных параметров варочной поверхности.
Уровень издаваемого шума. Этот показатель производитель указывает в паспорте изделия. И каждый потребитель выбирает его по своим ощущениям. Например, 50 дБ – это разговорная речь, поэтому чем меньше уровень подобного издаваемого шума, тем лучше.
Различные режимы работы. Здесь две позиции: проточная система выброса загрязнённого воздуха, рециркуляционная. Первая – это прямое соединение аппарата с улицей или вентиляционным каналом посредством воздуховода, вторая – это фильтрация воздуха и с последующим возвращением очищенной воздушной массы обратно в помещение кухни.
Управление. Панель, посредством которой производится настройка режимов и освещения, бывает: кнопочной, электронной или сенсорной. В этом плане каждый выбирает по своему усмотрению. Но чем современнее модель, тем она дороже стоит.
Дизайн. Производители сегодня предлагают огромнейший ассортимент продукции, отличающейся разнообразием цветов, форм и размеров. Вытяжные устройства бывают двух форм: плоские и купольные. Последние представляют собой конусообразную форму, которая сужается к потолку. Таким образом, увеличивается эффективность прохождения загрязнённого воздуха по внутренним каналам прибора.

Все вытяжные устройства разделяются на группы по способу установки:

Настенные. Крепятся к плоскости стен саморезами и дюбелями.
Подвесные. Крепятся к нижней плоскости настенного шкафчика кухонного гарнитура, подвешенного над варочной плитой.
Встраиваемые. Устанавливаются в тот же шкафчик, в котором отсутствует нижняя плоскость. При этом панель управления вытяжки также находится на виду.
Угловые конструкции. Крепятся в углу комнаты, при условии, что варочная плита установлена там же.
Островные. Подвешиваются к потолку над кухонным островом, если в него вмонтированная варочная панель.

Внимание! Если в дом покупается вытяжка рециркуляционного вида, то её мощностные характеристики выбираются на 30% больше, чем производительность проточного типа. Это связано с тем, что рециркуляционный агрегат не столько вытягивает воздух, сколько его перерабатывает, прогоняя через системы фильтров. А на это уходит часть мощности вентилятора.

Правила установки вытяжки в частном доме

В принципе, монтажный процесс ничем не отличается от стандартных работ. То есть, в первую очередь проводятся подготовительные операции.

Выбирается место, куда будет устанавливаться вытяжная техника.
Определяется высота установки. Если в доме установлена газовая плита, то это 85 сантиметров, если электроплита или индукционная, то 75 сантиметров.
Определяются места крепления на стене или потолке. Обязательное условие – точное расположение отверстий на стене или потолке с монтажными отверстиями на корпусе прибора. Главное — отверстия на стене проводить по горизонтали, для чего используется строительный уровень.
Встраиваемая модель вытяжки устанавливается в подвесной шкафчик так, чтобы его дверца плотно закрывалась. При этом производится вырез отверстия в шкафу под соединяемый воздуховод.

Предварительно продумывается схема прокладка воздуховодной линии, длина которой не должна превышать трёх метров. При этом чем меньше отводов от прямолинейности системы, тем лучше.
Во многих моделях гофрированный рукав продаётся вместе с вытяжкой. Пластиковые воздуховоды продаются отдельно. И если ставится задача использовать именно их, то приобретаются они в зависимости от длины системы и мощности самой вытяжки. Новичкам рекомендуется пробовать установку гофры.

Отдельным процессом идёт подготовка отверстия для вытяжки воздуха. Если в доме на кухне уже предусмотрена система вентиляции, то проделывание отверстия упрощается до минимума, потому что в вентиляционном канале уже имеется отверстие, в которое вставлена решётка. Оно выполняет функции оттока воздуха естественным или искусственным способом. Для подсоединения воздуховода снимется решётка, а на её место устанавливается вентиляционный рукав. Щели между стенкой и гофрой замазываются шпаклёвкой. Сегодня производители предлагают специальные переходники, изготовленные из пластика, в конструкции которых есть внешний патрубок, соответствующий форме и диаметру воздуховода. Они устанавливаются в отверстие и крепятся к стене, как и решётка, саморезами на дюбели. Гофру крепят к патрубку пластмассовым хомутом, трубу с патрубком соединяют двусторонней муфтой.

Если вентканала в кухне нет, то через стену сверлится отверстие. В деревянном или каркасном доме это сделать проще всего. В кирпичном доме этот процесс потребует наличия алмазной коронки, потому что только этим прочным инструментом можно просверлить отверстие в стене, не повредив кирпичную кладку. Стоит такой инструмент дорого, а покупать его для сверления одного отверстия нет смысла. Лучше воспользоваться услугами строителей, вызвав их для проделывания одного проёма в стене.

Но в кирпичном доме воздуховод также проводится через потолок, чердак и кровельный материал. Хотя последний можно и не трогать, сделав отвод, и проведя воздуховод через фронтоны крыши, тем самым сохранив целостность единой плоскости ската кровли. Это непростой процесс, потому что проделать отверстия через «слоистый пирог» перекрытия будет сложно. Начинать придётся снизу со стороны кухонного пространства, проделав отверстия в отделке потолка. Если перекрытие представляет собой бетонную плиту, то от такого варианта прокладки вентиляционной системы от вытяжки лучше отказаться, потому что сложно правильно сделать отверстие в прочном материале. Для этого чаще всего используют отбойный молоток, который в готовом доме лучше не применять.

Если перекрытие собрано по балкам, то процесс проделывания отверстия упрощается.

Со стороны чердака точно по месту запланированной прокладки трубы разбирается участок чёрного потолка, удаляются изоляционный и теплоизоляционный слои. Затем в отверстие устанавливается пластиковая труба, которая по периметру запенивается монтажной пеной и заделывается любым скрепляющим раствором. Здесь нет строгих требований пожарной безопасности, потому что температура отводящего воздуха внутри воздуховода не будет превышать +60С.

Важно! Воздуховод, проходящий по неотапливаемому чердаку, рекомендуется теплоизолировать любыми средствами. Сегодня для этого применяются специальные цилиндры, изготовленные из синтетических теплоизоляционных материалов.

Провести вентиляционный воздуховод через крышу или стену не регламентируется СНиПом, как процесс, связанный с проведением дымохода от печного котла. Нагревательный котёл – прибор, выбрасывающий на улицу воздушную массу с высокой температурой. Поэтому к нему особые требования, касающиеся не только нормативов пожарной безопасности, но и нюансов утепления на всей протяжённости магистрали.

Чтобы вывести дымоход на улицу, он выставляется выше конька крыши минимум на полметра. В этом плане труба от кухонной вытяжки никакими нормами не регламентируется. Здесь важно правильно провести магистраль и точно соблюсти параметры воздуховода с техническими характеристиками самого прибора.

Установка обратного клапана

И ещё один момент, касающийся правильной установки вытяжки на кухне в частном доме. Он связан с установкой обратного клапана на крайнем торце воздуховода, который оказался на улице. Основное назначение этого элемента – не допустить движение воздуха в обратном направлении при отключённой вытяжке. Этот прибор обязательно используется.

Заключение по теме

В последнее время кухонная вытяжка стала таким же востребованным прибором, как холодильник или варочная плита. Поэтому важно провести установку так, чтобы агрегат работал по максимальной эффективности, не создавал проблем и не уменьшал комфортное нахождение людей в кухне. Следовательно, монтажу прибора уделяется особое внимание.

И в независимости от того, какая модель вытяжки была выбрана, процесс установки проводится строго по инструкции, которая идёт в комплекте с устройством.

Вентиляция на кухне в частном доме

Еще на ранних этапах строительства частного дома, требуется продумывать все нюансы. Одним из моментов, требующим особого внимания, является вентиляция на кухне,

поскольку от нее будет зависеть уровень комфорта в этом помещении.

Во-первых, нормальная вентиляция позволит создать максимальный уют на кухне, поскольку здесь не будут царить неприятные запахи от приготовления пищи. Во-вторых, на кухне не будут запотевать окна из-за перепада температур во время готовки. В-третьих, нормальная вентиляция — это гарант здоровья и безопасности всех проживающих людей в доме.

Отводы в вентиляцию для кухни

На любой кухне есть газовая или электрическая плита. Второй вариант считается более безопасным для здоровья, поскольку нет открытого сгорания пламени. Что касается использования газовой плиты, то здесь в процессе приготовления пищи, образуется большой объем углекислого газа.

В результате, если не использовать отводы в вентиляцию для кухни по назначению, то избыток углекислого газа может привести к головным болям, удушью и другим накапливаемым проблемам. Поэтому самым правильным решением будет установить вытяжку или наладить принудительную вентиляцию помещения.

Помимо накопления CO2, в воздухе могут скапливаться не сгоревшие до конца частички газа, что зачастую наблюдается из-за неправильной работы плиты. К тому же, если плита не современная и не имеет защиты от затухания пламени, можно попасть в ситуацию, когда убежит жидкость из кастрюли и затопит огонь, что приведет к распространению газа по дому. Поэтому вытяжки для кухни с отводом в вентиляцию должны быть установлены по требованиям техники безопасности.

Вентиляция на кухне с вытяжкой

Включая вентиляторы вытяжки перед началом приготовления пищи, вы исключите распространение неприятного запаха по всему дому. Это же исключит распространение влаги особенно при приготовлении на пару.

Современная вентиляция на кухне с вытяжкой диктует свои правила моды, позволяя вписывать в интерьер помещений современные варианты техники, которые нисколько не испортят внешний вид. Поэтому, вытяжка — это не только элемент моды в доме, но и дань безопасности, комфорту и уюту при проживании.

Какими бывают вытяжки на кухне?

В продаже представлено множество вариантов вытяжек, которые могут быть детально подобраны под те или иные условия эксплуатации. Они имеют существенные отличия, среди которых особенно выделяют следующие направления:

По способу очистки.

Здесь выделяют эвакуирующие и циркуляционные варианты, где первый подключается к воздуховоду и выводит вредоносные вещества и неприятный запах наружу. Этот вариант защищен клапаном обратной тяги. Второй вариант включает в свою конструкцию фильтр угольного типа, благодаря которому вентиляция кухни в доме очищает воздух, никак не соприкасаясь с внешней средой.

По конструктивным особенностям.

Очень важен внешний вид устройства, поскольку всем нужно, чтобы оно идеально вписывалось в дизайн кухни, смотрелось эстетично, легко отмывалось, а также его монтаж занимал минимум времени, без привлечения сторонних специалистов. Здесь выделяют купольные и встраиваемые варианты. Купольный имеет такое название благодаря форме воздушного обменника.

Пирамидальный фильтр пропускает через себя выходящий воздух и посредством трубы выпускает его наружу, через специальное отверстие. Встраиваемая вытяжка зачастую скрыта в мебели, которую делают на заказ. Ее отличает эргономичность, экономия свободного пространства, но, в то же время, удобное управление процессами.

Как сделать вентиляцию на кухне

Сначала планируйте расположение своей мебели, а именно места, где будет стоять плитка.По конструктивным особенностям. Здесь выделяют три основные разновидности изделий по монтажу. Это угловые, островные, настенные вытяжки.

Первый вариант подходит под угловые кухни, где сама варочная панель находится в углу, что в перспективе экономит пространство. Островная разновидность смотрится лучше всех, но подходит только для помещений большой площади. Как правило, такая вытяжка ставится по центру, и занимает, примерно, 60 см пространства над плитой. Последний вариант чем-то схож с настенной вытяжкой, у которой одна часть прилегает к стене, а другая находится непосредственно над плитой.

Условия допускающие работу вытяжки на кухне

Перед началом самостоятельного монтажа системы, нужно обязательно прочесть инструкцию. Это позволит определить особенности установки и эксплуатации. В инструкции обязательно будет указана минимальная высота, над которой система циркуляции воздуха должна располагаться над плитой. Есть минимальная величина, где от газовой плиты вытяжка должна располагаться минимум на 75 см, а от электрических, на расстоянии 65 см.

Подключение вентиляции на кухне

В остальном, подключение вентиляции на кухне должно осуществляться по следующей схеме, которая указывает на важные элементы, входящие в конструкцию системы вентиляции:

Электрический двигатель с вентилятором. Обязательным условием хорошей вытяжки является возможность переключать скорости, что реализуется посредством работы асинхронного двигателя. Лопасти его вентилятора, втягивают воздух через фильтр, на котором оседает пыль, масло и другие посторонние включения в воздухе.
Фильтр. Этот конструктивный элемент рассчитан на разное время использования. Примером неплохого фильтра считается угольная разновидность, которая легко проработает до 4 месяцев, включительно.
Осветительные приборы. Они бывают светодиодные (самые экономичные и яркие) и галогенные, приближенные к привычному для нас уровню комнатного освещения.
Панель управления. Отсюда ведется переключение скоростей, включается и выключается фильтр. Здесь же находится панель смены фильтра.

Вытяжка должна быть безопасной

Так как вентиляция на кухне в частном доме посредством вытяжки, будет контактировать с людьми, будет располагаться рядом с мебелью, то фактор безопасности этого устройства является первостепенным. Еще на этапе ремонта нужно вывести для устройства отдельную розетку или хотя бы группу проводов, чтобы произвести скрытое подключение под корпусом. Последний вариант более эстетичен, но неудобен, если придется часто снимать систему.

Техника безопасности требует размещение розетки или провода на уровне, не ниже, чем 60 см над мойкой или плитой. Еще лучше, если вы подключите общее электропитание кухни к дифференциальному автомату или УЗО, который исключит даже малейшую вероятность поражения электрическим током.

Естественная вентиляция на кухне

В случае, если есть естественная вентиляция на кухне, вдобавок к принудительной, то это только плюс. Это может быть реализовано посредством форточки, что актуально в летнее время года, а также посредством канала, оставленного в дымоходе. Это станет гарантом безопасности, даже если установленная вытяжка случайно выйдет из строя.

Установка вентиляции на кухне

Правильная установка вентиляции на кухне в виде вытяжки, должна осуществляться со знанием основ электрики. При подключении будут 3 провода, среди которых есть фаза, ноль, земля. Главное не перепутать землю с нулем и фазой. Как правило, заземляющий провод имеет желто-зеленый окрас. В любом случае, проверяйте провода тестером.

Схема вентиляции кухни

Как видите, схема вентиляции кухни не такая уж и сложная. Она состоит из вытяжки, трубы, обратного клапана и оголовка вентиляционного зазора, который согласно нормам СНИП должен выходить на величину больше чем 0,5 метра выше нижней части крыши. Как правило, это не делают из эстетических соображений, поскольку вся работа по вытягиванию воздуха ложится на плечи мощного вентилятора. Т.е, современная вытяжка имеет принудительный принцип действия.

Требования к вентиляции кухни

Исходя из рынка предложений, можно заключить, что требования к вентиляции кухни касаются в большей степени электрической части. Т.е, требуется подключать устройство через вводной автомат не менее 6 ампер. Важно соблюдать расположение устройства от варочной панели, а также подбирать ту или иную модель, в соответствии с дизайном интерьера кухни.

Установка кухонной вытяжки в частном доме

Содержание

1. Назначение кухонной вытяжки.
2. Из чего состоит система, и необходимый набор инструментов.
3. Предварительные работы.
4. Монтаж вытяжной системы.
5. Тестирование кухонной вытяжки в зимний период.
Кухонная вытяжка размещается над печкой, предназначена для вентиляции и очистки загрязненного воздуха (копоти, запахов) или его перемещения за пределы помещения. Установка кухонной вытяжки процесс трудоемкий, если у вас отсутствует вентиляционный проем, требующий элементарных знаний и навыков в области электрики, если необходимо перенести или заново подвести розетку. Остальные работы выполнить не сложно, главное иметь практические навыки в строительстве.
Из чего состоит система, и необходимый набор инструментов и материалов.
Предоставленная встраиваемая бытовая вытяжная система состоит из:
— вентилятора с улавливателем жира и местным освещением;
— вытяжного канала;
— переходных элементов;
— гофры, диаметром 115 мм;
— воздуховода, длиной 300 мм и диаметром 130 мм;
— вентиляционного козырька с обратным клапаном диаметром 130 мм.
Питание подводится через штепсельную розетку, которая размещается во внутренней зоне короба для вытяжки.

Предварительные работы.

Установка кухонной вытяжки начинается с определения места ее расположения. После этого на опорной стене рисуются круги под воздуховод, сечением 130 мм и розетку, диаметром 65 мм. При помощи перфоратора и длинного бура, по контуру будущего вентиляционного проема и в его центре, высверливаются сквозные отверстия. Пикой по отверстиям выбивается проем диаметром более 130 мм. Коронкой или буром (6 — 12 мм) и пикой подготавливается место для коробки под розетку. От коммутационной коробки, с соблюдением норм монтажа электрических систем, пробивается или прорезается штроба к розетке, и укладывается медный двужильный провод сечением два миллиметра, таким образом, чтобы его концы свисали с перечисленных коробов на 150 — 200 мм. Алебастром фиксируется короб под розетку и провод. На цементный раствор, под наклоном в 5 — 10 градусов к уличной стороне устанавливается воздуховод сечением 130 мм.

После высыхания раствора производится выравнивание стены стартовой и финишной шпаклевкой.

По факту застывания раствора выполняются отделочные работы. Концы вмурованного провода зачищаются от изоляции и подсоединяются к фазе, нулю и клеммам розетки, которая потом устанавливается на свое штатное место.

Монтаж вытяжной системы.

1. Установка козырька. На фасад здания, по уровню крепится козырек с обратным клапаном.

В случае сильного отклонения по вертикальной оси, клапан во время простоя системы удаления воздуха будет в приоткрытом положении.
2. Подготовка короба. Встраиваемая вытяжка монтируется в короб глубиной 305 мм, выполненный из ламинированного ДСП (толщина 16 мм), и закрывается фасадом из МДФ. Остальные размеры указаны на фото.

В задней стенке и в полке из ДСП электролобзиком выпиливаются сквозные элементы под гофру (сечением 140 мм) и розетку, торец которых защищен от влаги силиконом. На внутренней полке, ближе к углу просверливается отверстие диаметром 8 — 10 мм для заведения электрического кабеля.

Короб под вытяжку соединяется с другими навесными кухонными шкафами.
3. Крепление навесных ящиков к стене. К коробам прикрепляются регулируемые навесы.

На стене производится разметка и крепление планки для навесов. Ящики вешаются и выставляются по уровню.
4. Монтаж перехода. В воздуховод с внутренней стороны короба вставляется переход с сечения 125 (наружный размер) на 115 мм (внутренний диаметр).
5. Установка кухонной вытяжки. Через подготовленное отверстие полки продевается кабель, и сразу же выполняется фиксация вытяжного устройства к ней. К кабелю подсоединяется штепсельная вилка. Один конец алюминиевой гофры на 115 мм заводится в воздуховод, другой зажимается на патрубке устройства.

Штепсельная вилка вставляется в розетку и производится проверка всех режимов работы устройства.

Тестирование кухонной вытяжки в зимний период.

В процессе исследования, при — 20 0С и простое кухонной плиты (более 12 часов), выяснилось, что конденсат если и образовывается, то он не попадает ни в кухню, ни на фасад здания, клапан всегда остается свободным и система работает без перебоев. На основании полученных данных можно сделать вывод: небольшие вытяжные системы до 1,5 м с воздухопроводом, установленным под наклоном, не будут покрываться льдом в зимний период времени.

Установка вытяжки на кухне — в частном доме, фото, видео

В любой кухне без вытяжки не обойтись. Они могут различаться по форме, конструкции, уровню шума, но непосредственная функция её постоянна. Установка вытяжки на кухне своими руками это несложный процесс, поэтому любой хозяин, умеющий держать в руках инструмент, установит свою вытяжку на кухне без труда.

Как выбрать вытяжку на кухне

Выбрав понравившуюся вытяжку можно приступить к её установке.

Что потребуется для монтажа вытяжки на кухне?

Для установки вытяжки понадобятся:

дрель в комплекте со свёрлами для сверления отверстий в бетоне и кафеле;
уровень обязателен, чтобы не было перекосов;
дюбеля и шуруповёрт для вкручивания саморезов;
провода, розетка для наружной проводки;
гофра — гибкий рукав, с помощью которого происходит удаление испарений и запахов во время готовки. Обычно диаметр гофр составляет 150 мм;
хомут для закрепления гофр;
полипропиленовая монтажная лента для обеспечения общей устойчивости конструкции.

Установка вытяжки на кухне

схема расположения кухонной вытяжки

Обычно вытяжную трубу выводят в существующий вентиляционный канал, соединённый с общей системой вентиляции дома, применяя гофрированный рукав или трубу. Этот способ не требует установки специальных фильтров потому, что испарения с воздухом сразу выходят в вентиляционную шахту.

Установка вытяжки на кухне в загородном доме, требует сделать отверстие в стене, если нет встроенной вентиляции. Диаметр отверстия должен соответствовать диаметру трубы вытяжки. При несоответствии размера диаметров, воздух при выходе будет «спотыкаться», как в бутылке с горлышком. При этом будет не только снижаться скорость выхода воздуха, но и шумовой фактор увеличится.

Установка вытяжки на кухне производиться на высоте не ниже 65 см. Оптимальным расстоянием над электрической плитой — 70 см, а над газовой можно выше на 10 см, то есть — 80 см. Размеры вытяжки, для более эффективной её работы, должны превышать размеры плиты на несколько сантиметров.

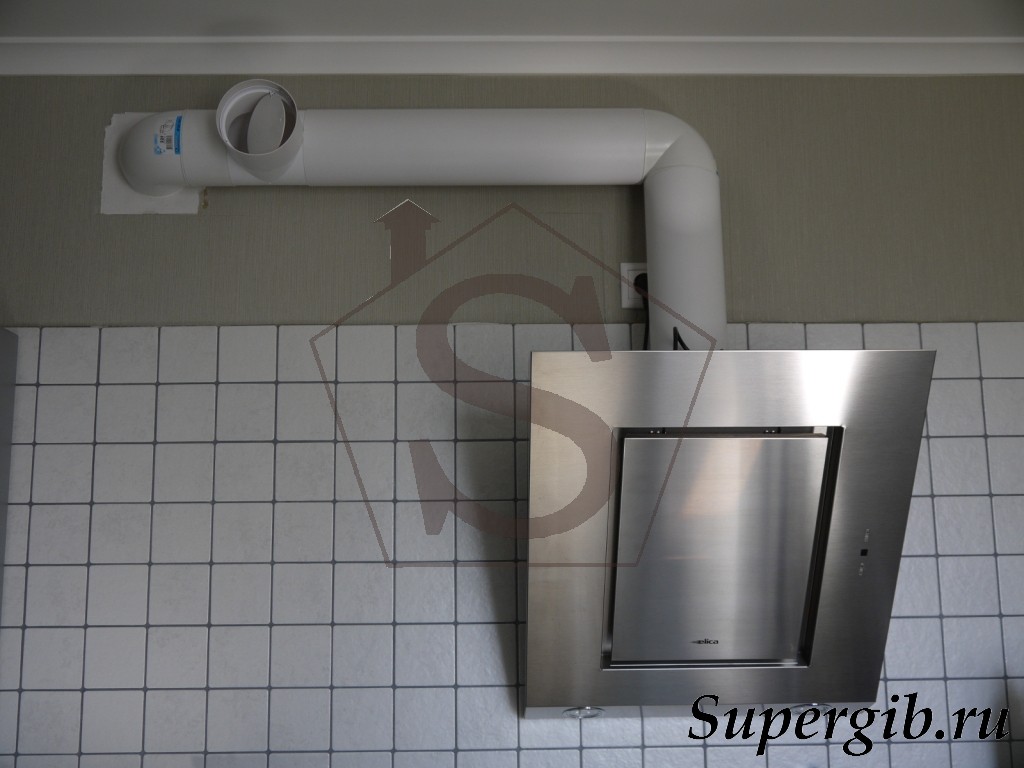

Соединение гофр с отверстием в стене происходит с помощью фланца с обратным клапаном. Если такой клапан идёт в комплекте с вытяжкой, то его нужно будет снять. Обратный клапан необходим для того, чтобы воздух не возвращался опять в вытяжку. Это случается когда дует сильный ветер и в других подобных случаях.

В выходное отверстие пропускается гладкая труба и снаружи на неё ставится сетка для защиты от насекомых.

Как установить вытяжку на неровную стену

Подключение вытяжки на кухне

Чтобы подключить вытяжку, применяют или металлические гофрированные рукава или полимерные. Последние при работе меньше шумят, но с помощью монтажного скотча и металлические будут шуметь не очень сильно.

Прежде чем установить вытяжку на кухне, нужно все тщательно измерить, сопоставить и составить план дальнейшей работы.

В верхнем углублении короба вытяжки будет монтироваться электрическая система. Электрические провода от вытяжки присоединяются к электро коробке с помощью клемм. В эту же коробку подводится провод с розеткой.

Теперь пришла очередь крепления самой вытяжки. Для этого будут использованы дюбели. Еще раз нужно проверить правильность расположения всех деталей для установки вытяжки.

Перфоратором подготавливаются отверстия под дюбели для верхней части вытяжки. На торцевые части наклеивается двусторонний полипропиленовый скотч для того, чтобы во время работы вытяжка не стучала об стену.

Перед тем, как повесить, нужно на вытяжке закрепить вентиляционную трубу.

Для этого используется переходная муфта, которую разогревают строительным феном до размягчения и надевают на выступающую часть выхода вытяжки, а затем монтажной лентой муфта укрепляется. Гофрированный рукав также оклеивается полипропиленовой лентой для уменьшения шумной вибрации. Муфта с гофрой соединяется и закрепляется хомутом.

Чтобы повесит коробку вытяжки устанавливается приспособление на дюбеля. В стене сверлятся отверстия, а чтобы пыль не разлеталась, применяется скотч. Из него изготавливают кармашки.

После этого крепится сначала верхняя часть, а затем винтами притягивается к стене нижняя половина вытяжки.

Теперь заключительная часть работы. Навешивается ограждение и на стыках со стеной оформляется плинтусами для красоты и чтобы скрыть рабочие моменты.

как установить своими руками, как выбрать. устройство через стену, как сделать, фото, видео

Выбор вытяжки — дело не последней важности, ведь именно она отвечает за чистоту воздуха на кухне

Трудно представить себе современный дом без кухонной вытяжки, ведь система вентиляции является условием комфортной атмосферы на кухне. Она спасает от неприятных запахов, защищает от гари, очищает воздух от частичек пищи и пыли, удаляет вредные вещества, образующиеся в процессе горения газа. Установка вытяжки – важное дело в частном доме. И поэтому надо подойти к ее выбору и монтажу со всей серьезностью, особенно, если предполагается сделать это своими руками.

Содержание материала:

Виды вытяжек

Не стоит забывать и про дизайн, ведь вытяжка привлекает к себе довольно много внимания

Все виды вытяжек, устанавливаемых над газовой плитой, можно разделить на:

подвесные;
встраиваемые;
каминные.

Подвесные вытяжки

Такая форма будет уместна в кухнях современных стилей: модерн, хай-тек

Т-образная вытяжка — отличный выбор для гарнитура строгих форм

Отличаются небольшой высотой и плоской формой. Часто их размещают над шкафами в кухне. Плюсы подвесных вытяжек – простота монтажа своими руками и невысокая цена. Они не нуждаются в вентиляционном отверстии, потому как являются по сути фильтрами.

Встраиваемые вытяжки

Выдвижная вытяжка удобна тем, что практически не бросается в глаза, так как занимает мало видимого места

Подобный тип отличается своей эстетикой — вытяжка почти невидима, а на эффективности ее работы это никак не сказывается

Внешне совершенно ни чем не отличаются от подвесных конструкций, но обеспечивают проточную вентиляцию в доме. Такая кухонная вытяжка, установленная своими руками, скрыта шкафами и потому не бросается в глаза.

Каминные вытяжки

Каминные вытяжки в стиле хай-тек не только красивы, но и функциональны

Их еще называют купольными. Они могут быть разных форм, изготавливаться из пластика, металла, дерева. Такие вытяжки уже могут быть эксклюзивным декором, превращая пространство над газовой плитой в часть интерьера и его изюминку.

Также вытяжки могут быть по типу крепления:

пристенными;
угловыми;
островными.

Пристенные вытяжки

Пристенные вытяжки могут иметь самые различные формы, к примеру, как на фото — в виде куба

Одним из дополнительных элементов вытяжки может выступать подсветка, которая сделает дизайн кухни чуточку оригинальнее

Данный вид наиболее распространен. Их крепят с одной стороны к стене. Их проще всего устанавливать своими руками. Угловые вытяжки подходят для таких конфигураций кухонь, где плита установлена в углу.

Островные вытяжки

Вытяжка для кухонного острова в виде трубы — настоящий тренд 2015 года — минимализм и внимание к деталям

Островная вытяжка должна располагаться точно над плитой, иначе ее работа станет безсмысленной

Их можно устанавливать в любой части кухни. Они, как правило, используются в тех интерьерах, где рабочая зона вынесена в остров по центру комнаты. Такие вытяжки над газовой плитой относят к дорогому сегменту. Поэтому они имеют ряд дополнительных функций и электронное управление.

Также вытяжки можно разделить на:

фильтрующие;
выводящие.

Фильтрующие вытяжки

Функция фильтрующей вытяжки очевидна из ее названия — посредством фильтров очищать воздух на кухне

Кажется, что роль вытяжки на кухне слишком мала, но стоит посмотреть на ее загрязнение спустя полгода и вопрос о ее важности решится сам собой

Они больше подходят для деревянных старых домов, дачных домов – то есть для тех строений, где вентиляция не может быть проведена в силу отсутствия средств или особенностей дома. Такие вытяжки имеют жировой и угольный фильтры, которые очищают воздух от пыли, жира и грязи. Такие фильтры время от времени заменяют. Стоят эти вытяжки недорого.

Выводящие вытяжки

Их устанавливают там, где имеется вентиляция. В загородном доме это самый подходящий вариант в силу его высокой производительности. В выводящих вытяжках нет угольного фильтра. Вместо жирового фильтра установлен жироуловитель, который не заменяется, а периодически моется. В доме такую вытяжку можно установить своими руками.

На кухне важно, чтобы вытяжка функционировала безупречно. Поэтому чистка и смена фильтров – основа комфорта. К тому же, очистка жирового фильтра обеспечивает безопасность.

В частном доме используются практически все виды вытяжек. Прослеживается тенденция, что в больших резиденциях, где вентиляция делается на профессиональном уровне, на кухне чаще предпочитают сделать островную вытяжку. В деревянном обычном доме распространена обычная пристенная вытяжка.

Важно: Выбирая вытяжку, стоит отдавать предпочтение в доме моделям с двумя вентиляторами, большой мощностью производительностью. Такие вытяжки в доме издают меньше шума и работают эффективнее.

Какую выбрать вытяжку (видео)

Выбор вытяжки зависит также от того, какая в доме вентиляция. В деревянном деревенском доме редко встречается вентиляционная шахта. В этом случае вентиляция разрабатывается и делается своими руками. Можно сделать полноценную вентиляционную систему либо выбрать самую простую фильтрирующую модель вытяжки. В этом случае можно действительно сделать все своими руками. Но считать, что такая вытяжка полноценная вентиляция, не стоит. Она будет фильтровать воздух, не выводя его из помещения и просто очищать его.

Монтаж вытяжки

Установка каминной вытяжки своими руками

Монтаж вытяжки в частном доме своими руками не так сложно произвести. Кухонная вентиляция может быть сделана даже, если дом уже существует и в стенах сделать каналы невозможно. При установке в частном доме вытяжки своими руками штатная вентиляция может быть нарушена неправильными действиями. Чтобы этого не произошло, достаточно при монтаже протянуть воздушный короб к вытяжке и смонтировать на нем клапан-хлопушку. Таким образом и вентиляция будет обеспечена, и вытяжка установлена.

Но наиболее простая вентиляция – отверстие в стене, куда затем заводится воздуховод. Для воздуховода можно использовать гофрированные или пластиковые трубы. Создавая вентиляцию надо стараться расположить отверстие вентиляции над вытяжкой.

Важно: Для вытяжек лучше всего выбирать трубы круглого сечения. Гофрированные трубы удобны тем, что их можно изгибать по своему усмотрению под любым углом, что значительно облегчает монтаж в частном доме. Но такая вентиляция при работе в доме создает шум из-за большого сопротивления воздуха.

Устанавливать вытяжку в частном доме лучше всего над газовой плитой, особенно если речь идет о деревянном строении. Устанавливать конструкцию надо на высоте 70 см и выше над нагревательным прибором. В противном случае вытяжка будет плохо справляться со своими обязанностями или пострадать от жара от огня.

Там, где вытяжка соприкасается с потолком или стенами, надо сделать изоляцию. Это особенно важно, если речь идет о деревянном частном доме, так как перекрытия здесь сделаны не из бетона, а из легковоспламеняющегося дерева.

Как установить вытяжку своими руками (видео-инструкция)

Подключение вытяжки

Когда вентиляция продумана, надо подключить вытяжку. В частном доме вытяжки к сети подключают при помощи 3 проводов – ноль, земля, фаза. Подключая вытяжку, нельзя забывать о заземлении. Однако в этом качестве нельзя использовать батареи, трубы. Заземление цепляется к глухой нейтрали. Но если нет навыков и знаний, то самостоятельно подключать в щитке вытяжку не стоит.

Установить вытяжку в частном доме можно своими руками. Особых сложностей это не вызовет. Главное – соблюдать правила безопасности и доверять часть работы, касающейся электрики, профессионалам. В этом случае вытяжка на кухне будет служить верой и правдой, выполняя все возложенные на нее обязанности.

Как сделать вытяжку в частном доме своими руками, выход через стену

Люди старшего поколения зачастую говорят о том, что наше жильё становится всё больше и больше похоже на аквариумы, причём эта тенденция постоянно прогрессирует. Мы меняем деревянные окна на пластиковые комплекты, а деревянные входные двери на металлические полотна с плотным прилеганием, но такой прогресс имеет как положительную, так и отрицательную стороны.

Стремление к такой замене вполне понятно – дом становится более тёплым, так как пластик и двойной металл не пропускают воздушные потоки с улицы, к тому же это отличная звукоизоляция, что немаловажно в век стремительного технического роста. Вполне естественно, что в такой ситуации (после всех изменений в жилье) возникает вопрос, как своими руками сделать вытяжку в частном доме и, конечно же, большинство домовладельцев хотят устроить выход через стену – это удобнее и дешевле, нежели через потолок.

Самая незамысловатая вытяжка, сделанная через стену

Какие бывают вытяжки

Механический приточно-вытяжной клапан

В данном случае речь идёт именно о вытяжке, так как вентиляция может быть не только вытяжной, но и приточной. Тем не менее, будет затронута и одна, и другая:

Естественная вентиляция. Возможность естественной вентиляции есть в каждом доме или квартире – это открытые окна и двери. А в старом фонде с деревянными рамами, это щели у форточек и створок и плохое прилегание дверных полотен к коробкам.
В стену может быть вставлена двухсторонняя решётка с жалюзи, которые можно регулировать по желанию, делая зазор больше или меньше. Такие факторы позволяет воздуху двигаться произвольно, в соответствии с разницей температур, давления или ветра. Но это и есть главным недостатком естественной циркуляции – она полностью зависит от атмосферных явлений.
Кроме того, в стену может быть вставлен механический приточно-вытяжной клапан или двухсторонняя решётка с вентилятором, который действует, как насос, перекачивающий воздух в одном или в двух направлениях.
Основным преимуществом естественных вытяжек можно назвать возможность установки таких клапанов в любом помещении дома, стена которого граничит с улицей. Поскольку речь идёт о частном доме, то такие устройства редко закладываются в проект – их делают во время эксплуатации жилья, по потребности.
Поскольку каналы для естественной вентиляции малоэффективны, то их оснащают вытяжными вентиляторами. В частных домах такие устройства монтируются в ванных комнатах и на кухнях, в домашних мастерских и кладовках. В большинстве случаев этого оказывается достаточно, чтобы очистить воздух от неприятных запахов и испарений.

Для того чтобы правильно рассчитать мощность вытяжки, придётся учесть несколько факторов и в первую очередь, это объём (не площадь) помещения, так как при одной и той же квадратуре помещения разница в количестве содержащегося там воздуха может сильно отличаться. Например, кухня 2,5×3 м с высотой потолков 2,5 м вмещает 2,5*3*2,5=18,75 м3, но если поднять потолки всего на полметра, то получится 2,5*3*3=22,5 м3 воздуха. Как видите, разница существенная и если в первом случае хватит отверстия ø 100 мм, то для второго варианта желательно использовать канал на 150 мм. Но если, к примеру, кухня имеет 30 м3, то лучше сделать два отверстия по 100 мм, нежели одно ø 200 мм – эффективность такого подхода проверена на практике, тем более что можно задействовать либо один, либо два агрегата одновременно.

Также следует учитывать физические свойства воздушных потоков – тёплые всегда поднимаются кверху, увлекая за собой пар вместе с неприятными запахами. По этой причине вытяжные устройства всегда монтируются под потолком, даже в том случае, если там (в канале) стоит вентилятор. Кроме того, некоторые современные системы имеют дополнительное оборудование для двигателя, которое реагирует на уровень влажности в помещении и при достижении необходимого показателя они попросту отключают подачу питания, а при повышении влажности включают её заново. Но в виду большой стоимости такого оборудования оно не пользуется популярностью в жилом секторе – гораздо удобнее и выгоднее использовать приточные сплит-системы.

В котельных и полуподвалах

Вентиляционная система в котельной частного дома

На верхнем изображении вы видите схему вентиляционной системы в котельной частного дома – она приточно-вытяжная, так как если просто откачивать воздух, но при этом не давать возможности притока с улицы, то это будет препятствовать горению у дизельных, газовых и твердотопливных котлов. Отдушина в стене, как правило, здесь удобнее всего оснастить вентилятором, запуск которого можно производить при помощи теплового реле. То есть не нужно приобретать дорогостоящее и к тому же редкое оборудование автоматического контроля – прерыватель пуска через теплореле легко сконструировать и установить своими руками. Но, как бы там ни было, помимо принудительной стеновой вытяжки в котельной обязательно должна быть открывающаяся форточка или фрамуга.

При строительстве дома с цокольным этажом там заранее предусматриваются, как минимум, две продухи, которые делаются в стене под потолком – это собственно и есть стационарные стеновые вытяжные устройства для естественной циркуляции. При необходимости в таких помещениях в продухи устанавливают электровентиляторы, а всю проводку пакуют в линейные или гофрированные кабель-каналы – это очень удобно и эстетично. Такой же метод можно применять для кухонь или ванных комнат, если проводка не была проложена при строительстве или ремонте объектов.

Схемы стеновой вентиляции

Вытяжной клапан с вентилятором (вверху слева) для стеновой вентиляции

По сути, есть три способа устройства для вытяжной вентиляции:

С естественной тягой (за счёт перепада температуры и давления).
С принудительным оттоком при помощи крыльчатки вентилятора (самый популярный).
Комбинированный вариант – вытяжка может работать в двух режимах.

Для частных домов можно использовать любой из вышеперечисленных способов, так как в данном случае какая-либо регламентация отсутствует (разве что для помещений, где установлен газовый котёл — СНиП 2.04.05, II-35). В любой другой комнате типа кухни, ванны, туалета или цокольного этажа можно смонтировать вентиляционный канал по своему усмотрению, то есть, либо везде одинаковый, либо в каждом месте по потребности. Кроме того, если, к примеру, площадь кухни большая, и вы хотите установить варочную (газовую или электрическую) плиту у противоположной от улицы стены, то такое тоже возможно. Для этого под потолком прокладывают 100-миллиметровую ПВХ трубу (их обычно используют для канализации), выводят через несущую стену и подключают к вытяжке, которая находится над плитой. Безусловно, труба не остаётся на виду – её закрывают гипсокартонным коробом, в который иногда врезают встраиваемые светильники, так что короб выглядит, как дополнительный архитектурный элемент для улучшения дизайна интерьера.

Расчёт мощности кухонной вытяжки

Можно также приблизительно рассчитать мощность устанавливаемой вытяжки, используя простую формулу и поправочный коэффициент воздухообмена. Если помните, мы уже говорили об этом выше, поэтому возьмём для условных расчётов те же размеры кухни с разной высотой потолков: 2,5*3*2,5=18,75 м3 и 2,5*3*3=22,5 м3. При этом за основу будем брать нормы СЭС, которые соответствуют 12-15 (кратность воздухообмена) и поправочный коэффициент 1,3.

Первый вариант: 18,75*12*1,3=292,5 м3/час

Второй вариант: 22,5*12*1,3=351 м3/час

Видео: Принципы расчёта мощности кухонной вытяжки

Заметьте, что нормы подразумевают наиболее высокую скорость вытяжки, которая необходима при интенсивном приготовлении пищи, то есть, при максимальном выделении дыма в помещение – это может быть жарка или пригорание продуктов. Для других помещений тоже существует кратность воздухообмена, устанавливаемая СЭС, например, для ванной комнаты, это 17-20, а для туалета 6-8. Есть другие, более сложные способы расчётов, но гораздо проще использовать именно этот, а интенсивность воздухообмена того или иного агрегата всегда написана в паспорте.

Монтажные работы в разных помещениях

Монтаж вытяжных вентиляционных систем, проходящих через стену, имеет один и тот же принцип, но на самом деле выглядит по-разному в техническом отношении. Например, работы на кухне кардинально отличаются (с технической стороны) от таких же работ в ванной или в туалете.

Монтажные работы на кухне

120-миллиметровое отверстие для кухонной вытяжки

Теперь давайте разберёмся, как сделать кухонную вытяжку в частном доме своими руками, используя выход через стену, впрочем, как это и делается в большинстве случаев. Начнём с диаметра. К рабочему зонту лучше всего подсоединять 100-миллиметровый металлический гофр, но не поливинилхлоридные трубы, которые жёсткие и сделать плавный переход с вертикали на горизонталь слишком затруднительно. Кроме того, сделать выходное отверстие точно напротив патрубка зонта не всегда возможно и на это могут быть разные причины – нежелание нарушать архитектуру фасада, проходящая по стене труба или любые другие препятствия.

Фланец для крепления гофра

Но отверстие в стене следует делать корончатой фрезой (победитовой или алмазной) ø 120 мм – сейчас объясню для чего нужно такое расхождение в диаметре. Сам гофр надевают на фланец, который перед этим прикручивают над отверстием, сделанным в стене, и металлический шланг даже своим краем не заходит внутрь. Но после сверления, из чего бы ни была сделана стена, она будет сыпаться – не сильно, но вполне достаточно для того, чтобы эта пыль при ветре могла попасть в помещение кухни и это сразу следует предотвратить. Поэтому, туда вставляют поливинилхлоридную обсадную трубу с внутренним ø 100 мм и наружным ø 110 мм – она входит туда свободно, но если есть раструб, то последние сантиметры приходится добивать молотком через доску, чтобы не разломать ПВХ.

Отверстие в стене не всегда бывает напротив патрубка зонта

Прежде чем устанавливать гофр на вытяжку, необходимо вычислить его длину, а для этого придётся определить высоту зонта над газовой или электрической плитой. Если говорить в общем, то это примерно 70-75 см, хотя этот параметр следует определить самостоятельно, а отталкиваться следует от удобства работы хозяйки у варочной плиты, лично я, когда делаю подобные установки, учитываю именно это. У нас примерно 50-70% женщин, да и мужчин тоже (или лучше будем говорить семей), занимаются домашним консервированием фруктов и овощей.

Для того чтобы законсервировать за один заход 4-ре трёхлитровые бутыли понадобится большая кастрюля на 40 л (четырёхведёрная), а теперь прикинем размеры. Высота кастрюли – 35 см, высота стандартной бутыли – 24 см, итого, 35+24=59 см. Но для того чтобы вытащить банку из кастрюли рукой, нужно ещё, как минимум, 10 см расстояния (о щипцовом захвате здесь и речи быть не может), следовательно, 59+10=69 см и это впритык. Именно поэтому я и утверждаю, что расстояние между варочной плитой и зонтом должно быть не менее 70-75 см.

Крепление вытяжного зонта к стене

Крепление вытяжного зонта может осуществляться двумя способами – либо к стене, либо он может быть вмонтирован в навесной шкаф кухонного гарнитура, даже если отвод воздуха осуществляется через крышу. Но здесь есть ещё один нюанс: если монтаж вытяжки предусмотрен в одном из шкафов кухонного гарнитура, то её подключение осуществляется внутри этих шкафов, а ≈220V подводится к общей клемме верхней части кухонного гарнитура и оттуда подключается освещение над столами и, возможно, дополнительные розетки. Такой монтаж удобен тем, что абсолютно все проводки, выключатели и розетки получаются скрытыми.

Но есть варианты, когда зонт вставляется в шкаф, но в верхней части гарнитура не предусмотрены встроенные светильники, следовательно, здесь потребуется автономный монтаж розетки. В случае если розетка будет спрятана в шкафу, устанавливать её очень удобно – сама розетка накладного типа прикручивается к стенке или потолку шкафа и подключается от провода ≈220V выходящего со стены либо спускающегося с потолка. Но если навесных шкафов нет вообще, тогда приходится корончатой фрезой делать отверстие для подрозетника, и опять-таки подводить к нему провод ≈220V выходящего со стены либо спускающегося с потолка. Но здесь лучше всего расположить розетку над зонтом, чтобы была возможность маскировки не только розетки, но и сетевого шнура с вилкой.

Обратный клапан на вентиляционной решётке

Теперь перейдём к наружной стороне отверстия. Между трубой и стенкой останется маленький зазор, который лучше всего задуть монтажной пеной, хотя при желании можно заштукатурить, чтобы придать жёсткость каналу. В любом случае труба не должна выступать за пределы стены, но если такое произошло, то её легко обрезать полотном от ножовки по металлу. Только лучше использовать не стальное (оно сразу лопнет от изгиба, а прессованное — оно чуть дороже, но служат примерно в два раза дольше).

Что касается вентиляционной решётке со стороны улицы, то она может быть прямоугольной, квадратной, круглой, овальной, но лучше всего, если она имеет обратный клапан, как это показано на верхней фотографии. Это нерегулируемые подвижные жалюзи, которые в состоянии покоя опущены и закрывают решётку, следовательно, внутрь не сможет проникнуть снег или дождь, которые задует ветром. Но при запуске вытяжного вентилятора жалюзи приподнимаются, освобождая проход для воздушного потока.

Видео: Мастер-класс по монтажу вытяжки на кухне

Вытяжная вентиляция в ванной и туалете

Сверление отверстия и вставка обсадной трубы

По сути, установка вытяжной вентиляции в ванной или в туалете очень похожа на такую же работу в кухне, но это касается только устройства самого отверстия сквозь стену и, пожалуй, подводки питания ≈220V. Как я уже говорил, диаметр отверстия зависит от объёма помещения, а мощность вентилятора можно вычислить способом, о котором написано выше. Допустим, вы будете делать вставку из сотой трубы, но отверстие в стене опять-таки придётся делать ø 120 мм, то есть, обсадная труба будет с зазором от стены, который позднее задувают монтажной пеной.

Установка вентилятора в стену

Подключение электрического вентилятора можно осуществить несколькими способами и один из них предусмотрен производителем, это выносной выключатель в виде свисающего шнурка, именуемого в просторечье «лентяйкой». Ещё один способ, это подключение пуска вентилятора к выключателю – включаешь в ванной или туалете свет, и запускается вентилятор. И, наконец, третий способ, который зачастую комбинируют с освещением – в дверь устанавливают микровыключатель, и при её открытии цепь замыкается, но здесь есть одно неудобство – при закрытии цепь опять размыкается и вентилятор отключается вместе с освещением, так что я считаю, что это ни к чему, хотя некоторые всё-таки устанавливают.

Заключение

Теперь вы уже знаете, как сделать вытяжку в частном доме своими руками. В техническом отношении вопрос не так-то уж и сложен, тем более, если предусматривается выход через стену. Самое основное, чтобы был перфоратор, рулетка и уровень, а также хороший глазомер. И ещё. Если вы не дружите с электричеством, то попросите кого-либо о помощи в подключении агрегата, чтобы случайно не сжечь двигатель.

Как сделать вентиляцию на кухне в доме. Установка вытяжки на кухне своими руками. Установка вытяжки в частном доме

Трудно представить себе современный дом без кухонной вытяжки, ведь система вентиляции является условием комфортной атмосферы на кухне. Она спасает от неприятных запахов, защищает от гари, очищает воздух от частичек пищи и пыли, удаляет вредные вещества, образующиеся в процессе горения газа. Установка вытяжки — важное дело в частном доме. И поэтому надо подойти к ее выбору и монтажу со всей серьезностью, особенно, если предполагается сделать это своими руками.
