Порядок установки окон в деревянном доме

Порядок установки окон в деревянном доме

Установка окон и дверей в деревянном доме – это целый комплекс взаимосвязанных между собой изделий и работ по их изготовлению и установке.

1. Прорезка проемов и установка окосячки.

Окосячка первый этап установки окон

2. Замер размеров окон и их изготовление.

3. Установка окон на место

Установка окон в деревянном доме в окосячку

4. Изготовление и установка наружных наличников.

Наличники устанавливаются сразу после установки окон

5. Заделка зазора на усадку утеплителем с пароизоляционной лентой изнутри дома.
6. Изготовление и установка внутренних наличников.

Наличники в деревянном доме ставятся в последнюю очередь

 Комплексы работ производятся в соответствии с порядком действий.

Комплекс работ по изготовлению и установке окосячки включает в себя:

1. Прорезка проема и подготовка проема (Вертикальные и горизонтальные резы.

Формирование паза или шипа на краях проемов).
2. Изготовление деталей окосячки.
3. Заделка зазора на усадку пароизоляционной пленкой с наружной стороны.
4. Антисептирование деталей окосячки и периметра проема
5. Установка окосячки на место.
6. Закрытие окосячки пленкой до установки окон от воздействия атмосферных осадков.

Комплекс работ по установке окон, дверей и наличников включает в себя:

1. Покраска деталей окосячки перед установкой окон.
2. Установка окон.
3. Обрезка пены и её герметизация.

Пена обрезается и заклеивается защитной пленкой

4. Установка отливов.

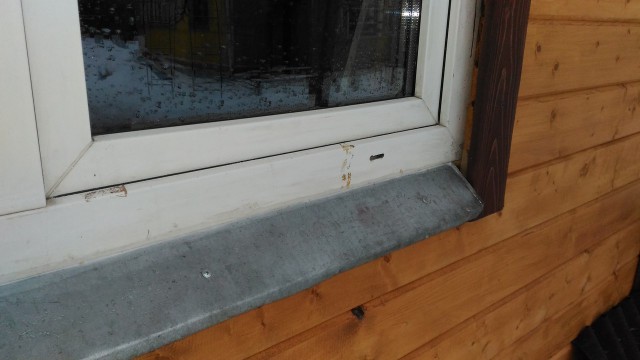

Установка отливов на окна в деревянном доме

5. Изготовление и установка наружных наличников.

Финские наличники на окна в деревянном доме

6. Заполнение утеплителем и закрытие зазора на усадку изнутри дома

Наполнение утеплителем зазора на усадку над окосячкой

7. Изготовление и установка внутренних наличников и подоконников при их отсутствии.



Комплекс работ по изготовлению и установке наличников:

1. Снятие размеров и выбор материала и конструкции (ширина, толщина, конструкция).
2. Расчет количества материала и его закупка.
3. Изготовление деталей наличника.

Изготовление резных наличников на окна в деревянном доме

4. Покраска деталей наличника в несколько слоев с промежуточной сушкой и шлифовкой

Нанесение первого слоя краски на детали наличника

5. Установка наличников на место

Шлифуем детали наличников между нанесением слоев краски

6. Герметизация примыкания верхней детали наличника к стене с помощью герметика или металлического отлива.

Собираем наличники и устанавливаем

Особенно хочется отметить порядок установки межкомнатных дверей

Для изготовления окосячки межкомнатных дверей требуется следующие параметры. Толщина будущего пола и размеры дверей по полотну и коробке. Присутствие лаг и чернового пола обязательно. После прорезки проемов и установки окосячки стелется чистовой пол.

Различные варианты установки дверей с окосячкой в деревянном доме

  И только в самом последнем этапом отделки идет установка дверей и наличников. Так что двери лучше присмотреть сразу во избежание накладок с размерами. Не покупать до настилки пола. А если купить, то хранить не в строящемся доме. Потому что придется их переставлять и переносить при отделке, а при переноске можно легко повредить.

Как установить отливы на пластиковые окна

Содержание статьи

• 1 Зачем нужны отливы
• 2 Виды оконных отливов
• 3 Как установить отливы на пластиковые окна
• 4 Некоторые особенности при установке отливов

Сегодня замена старых окон на новые оконные системы из ПВХ это не просто модный тренд. В первую очередь это необходимость в улучшении тепло и звукоизолирующих и многих других свойств жилья. Но замена окна это не просто смена старых рам на новые, она включает еще и такие комплексы работ как монтаж откосов и отливов. Как правильно установить отливы к пластиковым окнам, и что нужно знать, выполняя монтаж, об этом дальше в статье.

Зачем нужны отливы

Оконные отливы придают дому завершенный и эстетичный вид, благодаря разнообразию можно придать дому чувство стиля.

Но главной функцией будет не внешняя красота, а защита оконного проема и самой системы от излишней влаги. Дело в том, что при установке пластикового окна, между проемом и самой рамой создается так называемый монтажный зазор, заполняемый пеной. Пена прекрасный изолятор, но очень восприимчива к перепадам температур и влаги. Если не закрыть монтажный шов, влага под воздействием низких температур разрушит слой пены, что со временем приведет к проседанию всей оконной конструкции.

Именно для защиты, отвода воды и нужно сделать отлив на каждое окно.

Виды оконных отливов

Раньше оконные отливы изготавливались из жести. Но такой материал очень поддается воздействию внешних факторов. Сегодня в основном отливы изготавливают в таких трех вариантах:

• Из полиэстра. Обладают прекрасными показателями по стойкости к различным воздействиям, стойки к механическим повреждениям, влаге, агрессивным веществам.
• Из алюминия. При своей относительно высокой стоимости, такие отливы очень прочные, и легкие. Алюминий прекрасно противостоит влиянию влаги и не поддается коррозии. Такие отливы можно окрашивать в любой подходящий цвет.
• Из оцинкованной стали. Прочные, и устойчивые перед многими неблагоприятными факторами отливы, доступные по ценовой политике каждому и долговечные по срокам эксплуатации.

В эксклюзивных случаях при дизайнерском оформлении, могут применяться отливы из натурального и искусственного камня.

Как установить отливы на пластиковые окна

Монтаж отливов довольно простой, и не требует особых знаний и затрат. Более того простые отливы из листовой стали можно изготовить самостоятельно. Но есть некоторые моменты, соблюдение которых упростит установку.

1. Первое, это точные замеры параметров. Здесь стоит учитывать то, что отлив должен иметь вылет от края проема на несколько десятков миллиметров. Также края уличного подоконника немного перекрывают откосы (достаточно по 20 миллиметров на обе стороны).
2. Второе, это герметизация нижнего откоса с применением пароизолирующей пленки, или герметика.
3. В третьих, крепить отливы нужно не встык к оконной раме, а под нее.
4. В четвертых, обязательно должен присутствовать угол уклона порядка 10 градусов, для беспрепятственного стока воды.
5. И напоследок стоит знать, что монтаж отливов не стоит откладывать, а осуществить непосредственно после установки окон.

После замеров со всеми расчетами, и заказав необходимые отливы, приступают непосредственно к их установке.

1. Установку лучше проводить в хорошую погоду при плюсовой температуре.
2. Делается гидроизоляция всей поверхности откоса, которая будет соприкасаться с отливом.
3. Отлив устанавливается под раму в паз предусмотренный производителем окна.
4. Для установки ниже уровня рамы, используют подставочный профиль.
5. Крепеж отлива с помощью саморезов.
6. Стыки с откосами герметизируют с применением герметика.

Герметик можно использовать разных видов. Обычно для оконных отливов применяют силиконовые герметики, или же полиуретановую компрессионную ленту.

Некоторые особенности при установке отливов

• Монтаж отлива на окно с четвертью. Нижняя часть рамы будет скрыта, и завести край подоконника под низ затруднительно. В таком случае придется осуществлять установку сверху на раму. Главное требование при этом, это не закрывать дренажные отверстия.
• В деревянном доме отливы устанавливают также как и в других видах построек. Заводят отлив под раму, крепят с применением саморезов, герметизируют с использованием герметика.
• При выборе цветовой гаммы, материала и формы отливов следует понимать, что они не должны быть громоздкими и слишком выделятся в общей картине. Можно применять другие цвета в отличие от фасада и окна, но должно соблюдаться общее тоновое оформление.

Ставить отливы довольно простая процедура, при минимальных навыках и наличии инструмента, монтаж не займет слишком много времени и сил. И, конечно же, если есть возможность, то лучше обратится к профессионалу. Специалисты, как правило, монтируют отливы вместе с новыми окнами, при этом качество работы будет на высоте при меньших затратах времени, тем более что не понадобится приобретать необходимые инструменты.

https://www.youtube.com/watch?v=TBWkUItGQh5Video can’t be loaded: Выбираем отлив для пластиковых окон из ПВХ-профиля. Остекление балконов и лоджий, дизайн и ремонт. (https://www.youtube.com/watch?v=TBWkUItGQh5)

СТРОИТЕЛЬНЫЕ НОРМЫ ФЛОРИДЫ ДЛЯ WINDOWS

Понимание Строительных норм и правил Флориды для ударных окон

Строительные нормы и правила Флориды | 6-е издание

Любому владельцу недвижимости в Южной Флориде важно понимать Строительный кодекс Флориды (FBC) и его требования при планировании ремонта. Строительный кодекс Флориды был создан в 2000 году в ответ на ураган Эндрю в 1992 году. До этого округа и города могли создавать свои строительные нормы и правила, если они соответствовали минимальным требованиям штата. Однако ураган «Эндрю» продемонстрировал, как небрежные кодексы или плохое их соблюдение могут поставить под угрозу жизнь и имущество и привести к бедствию в масштабах штата. Муниципалитеты могут вносить поправки, которые являются более строгими, чем нормы штата, но никакие местные нормы не могут быть менее строгими, чем текущая редакция Строительного кодекса Флориды.

Требования к замене окон и дверей

Строительный кодекс Флориды обновляется каждые 3 года с учетом изменений климата, рынка жилья и производства строительных материалов. Новейшая версия FBC вступит в силу в январе 2021 года и будет называться Строительным кодексом Флориды 2020 (FBC 2020), так как будет создана в этом году. FBC 2020 станет 7-м изданием Строительного кодекса Флориды.

Когда дело доходит до замены или установки новых окон и дверей, Строительные нормы и правила Флориды предъявляют очень специфические требования к допустимым условиям. Согласно FBC 2017, версии, которая в настоящее время применяется в нашем штате, все застекленные (оконные или стеклянные) проемы в конструкции должны быть либо ударопрочными, либо использовать противоударные покрытия, такие как ставни-гармошки или ураганные панели.

Все проекты окон и дверей как для замены, так и для нового строительства должны быть разрешены местным муниципалитетом. Поэтому, независимо от типа устанавливаемого продукта, при подаче заявки на разрешение и во время проверок необходимо доказать строительному отделу, что установлена ​​надлежащая защита от ураганов.

Поскольку Строительный кодекс Флориды требует, чтобы вы устанавливали либо жалюзи, либо противоударные окна, домовладельцы должны решить, какая защита подходит для их собственности. Поскольку оба варианта приемлемы в рамках FBC 2017, ваше решение, скорее всего, будет зависеть от других факторов, таких как, насколько влияют на стоимость окон, сколько времени потребуется, чтобы установить ударные окна, повлияют ли окна на страхование моего домовладельца, безопасность, труд, эстетика или другие преимущества, которые вы, возможно, захотите рассмотреть. Если вы пытаетесь сделать выбор между установкой противоураганных ставней или противоударных окон, посетите нашу страницу противоураганных ставней и противоударных окон для получения дополнительной информации.

Южная Флорида — уникальное место, когда речь идет о жилых домах, включая окна и двери. В то время как вся Флорида должна следовать Строительному кодексу Флориды, в районах Южной Флориды действуют еще более строгие правила. Одним из примеров этого являются зоны высокоскоростных ураганов или HVHZ. Это территория, состоящая из округов Палм-Бич, Бровард, Майами-Дейд и Монро. В этих зонах требуются продукты с более сильным ударом, чтобы противостоять более высоким скоростям ветра от 170 до 200 миль в час.

В других районах Флориды требуются ударопрочные изделия или жалюзи, отвечающие требованиям сертификации по переносимому ветром мусору (WBD). Эти продукты могут быть сертифицированы как ударопрочные, но не будут допущены к использованию в зонах HVHZ, если они также не пройдут эти испытания.

Как определить требуемое расчетное давление (DP)

Определение того, находится ли ваш дом в ВВГЗ, является первым шагом в принятии решения о необходимых продуктах, необходимых для вашего проекта. Следующим шагом является решение о том, какова экспозиция вашего здания. Высота здания и его близость к большим открытым пространствам, таким как океан, определяют экспозицию. Вся наша зона обслуживания подпадает под Экспозиция C или Экспозиция D . Воздействие C предназначено для любого здания высотой менее 60 футов, которое находится на расстоянии не менее 1000 футов от любых больших открытых площадок. Воздействие D предназначено для любого здания в пределах 1000 футов от любых больших открытых площадок или любого здания высотой более 60 футов, независимо от местоположения. Некоторые здания, такие как школы и больницы, должны соответствовать требованиям риска D, независимо от их размера или местоположения.

Наконец, в вашем доме есть 2 разные зоны ( зона 4 и зона 5  ) . Это связано с тем, что углы вашего дома испытывают более сильное воздействие ветра во время шторма. Эти зоны определяются длиной одной стены. Зона 5, для которой может потребоваться значительно более высокое отрицательное расчетное давление, чем для зоны 4, представляет собой любые проемы, расположенные в пределах 10 % длины стены от угла. Например, для стены размером 20 футов любое отверстие в пределах 2 футов от углов будет считаться зоной 5 и требует более высоких расчетных давлений.

Что это означает для вашего проекта окон и дверей?

Итак, что эти требования значат для вас? Требования FBC для вашего здания будут определять, каким конструктивным требованиям должны соответствовать ваши новые окна. Все эти изделия должны пройти как ракетное испытание, определяющее ударопрочность, так и испытание давлением . Испытание под давлением определяет расчетное давление продукта, как положительное, так и отрицательное. Эти расчетные значения давления относятся к тому, какое давление (измеряемое в фунтах на квадратный фут) может выдержать окно, прежде чем оно сломается.

Если в вашем доме должны быть высокие показатели DP, иногда отрицательные значения DP для высотных зданий могут достигать -130 psf, вы можете стать более ограниченным в размерах или типах материалов для защиты от ураганов. Чтобы соответствовать меняющимся требованиям Строительного кодекса Флориды, производители постоянно внедряют инновации для создания более крупных и прочных продуктов.

Строительный кодекс Флориды может быть сложным для понимания. Если вы подумываете о новых ударопрочных окнах и дверях, мы рекомендуем вам поговорить с одним из наших специалистов, который понимает все эти требования и может объяснить их вам. Чтобы получить бесплатную консультацию, просто позвоните нам. Мы будем рады ответить на все ваши вопросы о наших ударных окнах и дверях.

Если я заменяю окна или двери в доме или многоквартирном доме, нужны ли им стеклопакеты с 31 декабря 2017 г.?   Код указывает, что заменяемые окна и двери должны соответствовать требованиям Таблицы R402.1.2. PGT предлагает широкий ассортимент продуктов, отвечающих требованиям таблицы R402.1.2; тем не менее, прежде чем сделать заказ, мы настоятельно рекомендуем вам поговорить с местным строительным чиновником о его/ее планах по обеспечению соблюдения этого кодекса. Что делать, если я меняю только одно окно или одну дверь? Раздел 402. 3.3 кодекса гласит, что до 15 квадратных футов застекленных окон на жилую единицу должны быть освобождены от требований U-фактора и SHGC в Таблице R402.1.2. Этот код применяется к округам Бровард, Майами-Дейд и Монро? Да, этот код применяется ко всем округам Флориды.

Каковы требования к квартирам в кондо? Здания кондоминиума с 3 этажами или менее считаются жилыми, и этот код применим при замене окон и дверей в этих типах конструкций. Здания-кондоминиумы высотой более 3 этажей считаются коммерческими, и при замене окон и дверей следует использовать коммерческие положения энергетического кодекса. Обратитесь в местную юрисдикцию за конкретными требованиями. Когда я могу использовать путь производительности? Этот подход обычно используется в жилых и коммерческих проектах нового строительства, а также при капитальном ремонте, когда заменяются изоляционные и стеновые системы.

ЗАЩИТА ОБОЛОЧКИ ЗДАНИЯ В СООТВЕТСТВИИ С 6-М ИЗДАНИЕМ (2017) СТРОИТЕЛЬНЫХ НОРМ ФЛОРИДЫ

6-е издание (2017) Строительный кодекс Флориды вступил в силу 31 декабря 2017 г. (как и 6-е издание). 2017) разделяет типы зданий по категориям риска на три карты скорости ветра. Эта брошюра посвящена зданиям категории риска II, включая жилые дома.

Требования к защите проемов зданий от ураганов: • Указано на трех разных картах в зависимости от категории риска. • Определяет и включает Зону высокоскоростных ураганов (HVHZ), состоящую из округов Майами-Дейд и Броуард. • Определяет районы штата, требующие защиты от переносимого ветром мусора (см. карту ветров ASCE 7-10). • Районы в пределах 1 мили от средней линии прилива (среднее значение между приливом и отливом), где скорость ветра составляет 130 миль в час или выше, или любое место, где скорость ветра составляет 140 миль в час или выше. • Определяет защиту от мусора, переносимого ветром. • Защита от ударов крупных снарядов для всех проемов ниже 30 футов над уровнем земли. • Защита от мелких снарядов для проемов с высоты 30 футов над землей. Исключение: — только за пределами ВВЗ: • Остекление в зданиях категории риска II, расположенных на высоте более 60 футов над землей и более 30 футов над совокупной поверхностью крыш, расположенных в пределах 1500 футов от здания, должно быть разрешено без защиты. • Включает систему с действующим сертификатом продукта для текущего кода. Варианты выполнения требований: Вариант 1: Можно использовать фанерные ставни, но они должны иметь толщину не менее 7/16 дюймов, предварительно обрезанные с кодом, соответствующим системе крепления, постоянно установленной на месте. Их нельзя использовать для проемов, превышающих 44 дюйма между рядами крепежных элементов, или для средней высоты крыши здания, превышающей 33 фута. Их нельзя использовать там, где скорость ветра превышает 180 миль в час, Vult. Вариант 2: Утвержденные жалюзи (должны быть сертифицированы на соответствие протоколам Майами-Дейд TAS 201, 202 и 203 или испытаниям на ударную вязкость ASTM E1886 и E1996) могут использоваться, за исключением HVHZ, где используются только продукты, протестированные в соответствии с протоколами Майами-Дейд. разрешенный. Ставни могут быть рулонными, панельными, гармошкой или другой утвержденной конструкции.

Вариант 3: Утвержденные ударопрочные окна и двери (должны быть сертифицированы на соответствие либо Miami-Dade TAS 201, 202 и 203, либо ASTM E1886 и E1996 ударных испытаний) могут использоваться, за исключением HVHZ, где разрешены только продукты, испытанные в соответствии с протоколами Майами-Дейд. Требования к установке для всех окон и дверей: • При использовании оконного упора (включает стандартный 1 x обработанный под давлением упор) толщиной менее 1-1⁄2 дюйма, для крепления окна потребуется крепежный элемент, проникающий через упор и в грунт в соответствии с рекомендациями производителя. • При использовании подоконника толщиной 1-1⁄2 дюйма или более его следует прикреплять таким образом, чтобы нагрузка передавалась непосредственно на подложку. Окна должны быть прикреплены к баку. • Оконный упор должен выступать за внутреннюю кромку окна, чтобы полностью поддерживать раму, если не проверено иное. • Оконные и дверные узлы должны быть закреплены в соответствии с опубликованными или письменными рекомендациями производителя для достижения указанного расчетного давления. • При шлифовке окон шлифовки должны демонстрировать передачу нагрузки на основание. Вообще говоря, это означает, что мульчи потребуют анкеровки к основанию на каждом конце, а также расчетов (AAMA 450 с использованием общепринятых инженерных методов) или отчетов об испытаниях, подтверждающих тип и количество анкеров. • Накладки на наружные оконные и дверные проемы должны быть установлены в соответствии с одним или несколькими из следующих требований: • В соответствии с FMA/AAMA 100, FMA/AAMA 200 или FMA/AAMA 250. • Накладки письменные инструкции производителя по установке. • В соответствии с методом прошивки зарегистрированного профессионального дизайнера. • Письменные инструкции производителя окон по установке.

Требуемая маркировка на окнах и дверях: • Внешние окна и стеклянные двери должны быть испытаны и одобрены независимыми испытаниями в лаборатории, и должны быть снабжены утвержденной этикеткой с указанием производителя, эксплуатационных характеристик и утвержденным агентством по сертификации продукции, испытательной лабораторией, оценочной организацией или Уведомлением о приемке в Майами-Дейд, чтобы указать соответствие требованиям одной из следующих спецификаций: • ANSI/ AAMA/ NWWDA 101/ I.S.2 • TAS 202 (HVHZ должен соответствовать TAS 202) • ANSI/AAMA/ WDMA/101/ I.S.2/ NAFS • AAMA/1 W10DMA/ CSA I.S.2/ A440 • Прочность стекла: Определение устойчивости стекла к нагрузкам для определенных нагрузок продуктов, не испытанных и сертифицированных в соответствии с разделом 1709. 5.1, должно быть разработано в соответствии с ASTM E 1300 в соответствии с разделом 2403. • Ударопрочные изделия могут соответствовать требованиям ASTM E1886 и ASTM E19.96 или Miami-Dade TAS 201, 202 и 203. Идентификация стекла: • Каждое стекло должно иметь этикетку производителя, указывающую тип и толщину стекла или материала остекления. Исключение: • Для стекол, отличных от закаленных или ламинированных материалов, идентификация не должна быть пропущена, если только не получено одобрение и подрядчик по остеклению не предоставил письменные показания, удостоверяющие, что каждый свет остеклен в соответствии с утвержденными строительными документами, которые соответствуют с положениями глав 17 и 24. • Каждая панель безопасного остекления, установленная в опасных зонах, должна быть обозначена этикеткой с указанием изготовителя или установщика, а также стандарта безопасного остекления, которому она соответствует. • Этикетка безопасного остекления должна быть нанесена кислотным травлением, пескоструйной обработкой, керамическим обжигом или тиснением или должна быть такого типа, который после нанесения не может быть удален без разрушения.

Исключения: • Для стекол, отличных от закаленного, этикетки не требуются, при условии, что должностное лицо здания разрешает использование сертификата, аффидевита или других доказательств, подтверждающих соответствие этому коду. • Производитель разрешает маркировать закаленное стекло с помощью съемной бумажной этикетки. Необходимая информация на чертежах/планах: • Предельная расчетная скорость ветра (Vult) и номинальная расчетная скорость ветра (Vasd), определенные в соответствии с Разделом 1609.3.1 • Категория риска из таблицы 1604.5 или таблицы 1.5-1 ASCE 7 • Воздействие ветра: если используется более одного воздействия ветра, должны быть указаны воздействие ветра и применимое направление ветра • Применимые классификации ограждений и коэффициент внутреннего давления (при проектировании в соответствии с ASCE 7) • Компоненты и облицовка: расчетное давление ветра в единицах фунт/кв. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены *
