Схема водяного теплого пола в частном доме: правила и ошибки монтажа

 Загрузка ...

Наличие отопления теплым полом даст возможность отказаться от других отопительных приборов, сэкономив на их стоимости и освободив полезные площади. Как устроена схема водяного теплого пола в частном доме и о том, как его смонтировать своими руками, поможет разобраться информация ниже.

Каким образом теплый пол нагревает воздух

Теплый пол — это новая система обогрева, она дополняет или заменяет традиционные конвекторы и батареи. Эта система трубопроводов, по которым прокачивается подогретый теплоноситель, как правило, это обычная вода или антифриз. Трубы укладываются на подложку из бетона, полистирола или дерева, а уже потом идут финишные покрытия.

Трубы, по которым идет циркуляция, обычно являются полимерными. Подача теплоносителя осуществляется от центрального отопления или системы, в которой подогрев выполняет индивидуальный котел.

Рекомендуется использовать трубы с высоким коэффициентом теплоотдачи. Также, они должны быть гибкими и гладкими внутри.

Теплый воздух, нагреваясь внизу от пола, поднимается к потолку комнаты. Таким способом тепло распространяется по всей комнате. Нижняя ее часть прогревается сильнее, чем верхняя, находиться в таком помещении очень комфортно и полезно. Сфера применения водяных теплых полов — практически только в частных домах, в квартире велик риск затопления нижних помещений в результате протекания трубы.

Система состоит из трубопроводов и точки перемешивания теплоносителя. Узел смешивания комплектуется термостатическим смесителем, насосом и коллектором. Иногда необходимо наличие терморегулятора. Заливаются трубы, прикрепленные к полу, цементным раствором. Эта стяжка осуществляет распределение тепла полученного от трубопровода.

Семь «за» в пользу теплого пола

В сравнении с традиционными системами отопления, теплый пол с водяным теплоносителем имеет ряд положительных качеств:

  1. Экономичность. Когда в помещении высокие потолки или большая площадь, теплый пол водяной — лучший выбор. Экономия может достигать до 50 процентов.
  2. Комфорт. Комната с теплым полом обогревается более равномерно, создавая комфортные условия для человека. Когда нагрев идет от радиаторов, жилище в нижней части, прогревается плохо, ведь теплый воздух сразу уходит наверх.
  3. Безопасность. Циркуляция теплоносителя происходит в трубах под напольным покрытием, даже в случае протечки риск обжечься отсутствует.
  4. Привлекательность. Все элементы скрыты и не портят интерьер.
  5. Совместимость. Полы водяные можно применять под большинство финишных материалов.
  6. Цена. Установка такой системы потребует не очень большого бюджета.
  7. Универсальность. Монтажные схемы подключения к системам отопления теплого пола допускают варианты подключения к котлу или общей системе.

Недостатков у такой системы не так уж много. Основной недостаток — временные затраты на монтаж, система многослойная, и некоторые требуют выдержки по времени. Сложность может возникнуть при появлении протечек, возможно необходимо будет осуществить демонтаж напольного покрытия.

Разновидности монтажных схем теплых водяных полов

По типу материала, в котором прокладывают трубы, можно выделить основные типы монтажа:

  • в бетонной стяжке;
  • на полистирольной основе;
  • по деревянным рейкам.

Первый тип самый надежный и распространенный. На ровной поверхности укладывается слой тепло и гидро изоляции. Для укрепления конструкции прокладывают армирующую сетку. Далее, прокладывают трубы и фиксируют с помощью специальных скоб. Смонтированная система заливается раствором смеси цемента и песка, а также можно добавить пластификаторы, укрепляющие стяжку. Лучшим вариантом декоративного покрытия будет плитка или камень.

Нельзя использовать теплый пол до полного высыхания стяжки, она может потрескаться.

Следующий вариант – монтаж на полистирольной основе. Этот вариант самый простой для монтажа. Трубы устанавливаются в специальные готовые формы. Для монтажа единого основания на них предусмотрены замки зацепления и дополнительная фиксация не нужна. После прокладки труб сверху крепят теплораспределительные пластины, и далее — финишное напольное покрытие.

Последний вариант – монтаж на деревянной основе. Материал различный — доска обрезная, фанера или прочие деревянные изделия. Из них изготавливаются полосы и укладываются на деревянный пол, с промежутками под трубы. В эти промежутки крепят трубопровод с помощью специальных скоб. Далее поверхность накрывается полиэтиленом и слоем гипсоволокна, он распределит температуру равномерно и на него крепится финишное покрытие.

На видео: пошаговая инструкция по укладке.



Подключение системы  к подаче теплоносителя и установка коллектора

Чтобы разобраться, как подключить теплый пол к системе отопления, нужно понять, какие элементы системы в этом задействованы. Как и в классических схемах отопления, этими элементами являются:

  • труба подачи нагретого теплоносителя;
  • труба обратки или возврата остывшего теплоносителя.

Когда система состоит только из одного контура, можно подсоединить ее напрямую к котлу. Если контуров больше одного, для обеспечения равномерного распространения теплоносителя необходимо подключение коллектора теплого пола к подаче теплоносителя. К нему, соответственно, присоединяются контуры остальной системы.

Для начала необходимо выбрать место установки коллектора. Существует несколько вариантов размещения:

  • обустройство коллекторного шкафа;
  • установка в нишу в стене;
  • монтаж на стену в навесном положении.

Популярные модели коллекторов снабжены автоматической терморегуляцией. В комплекте будут датчики температуры и различные измерительные приборы. Процесс распределения теплоносителя происходит в автоматическом режиме.  Упрощенная схема коллектора теплого пола предусматривает пару термометров и регулировку в ручном режиме.

Для начала к коллектору подключают две трубы — обратка и подача. После этого подсоединяют «ветки» различных трубопроводов. Для контроля и регулировки отопления более точно необходимо подключить циркуляционный насос, трехходовой смеситель и регулирующие вентили.

Для простоты ремонта и обслуживания в зоне соединения труб монтируют запорные вентили, а на конце коллектора предусматривают сливной кран. Такая система работает от котла, и температура будет зависеть от температуры подачи теплоносителя.

Терморегулятор в системе — правила монтажа

В системах теплого пола наличие терморегулятора позволяет управлять сервоприводом и регулировать подачу теплоносителя в систему. Это позволит автоматически регулировать температуру в помещении, а также существенно экономить. В помещениях с несколькими системами отопления наличие терморегулятора приветствуется.

Они бывают электронными и механическими. Температурный датчик, идущий в комплекте, измеряет нагрев воздуха. Монтируется он на высоте до метра, недалеко от терморегулятора. Главное, чтобы возле датчика не было посторонних источников нагрева. Закрепив датчик, присоедините его к терморегулятору. После запуска отопления зафиксируйте на терморегуляторе желаемую температуру в помещении.

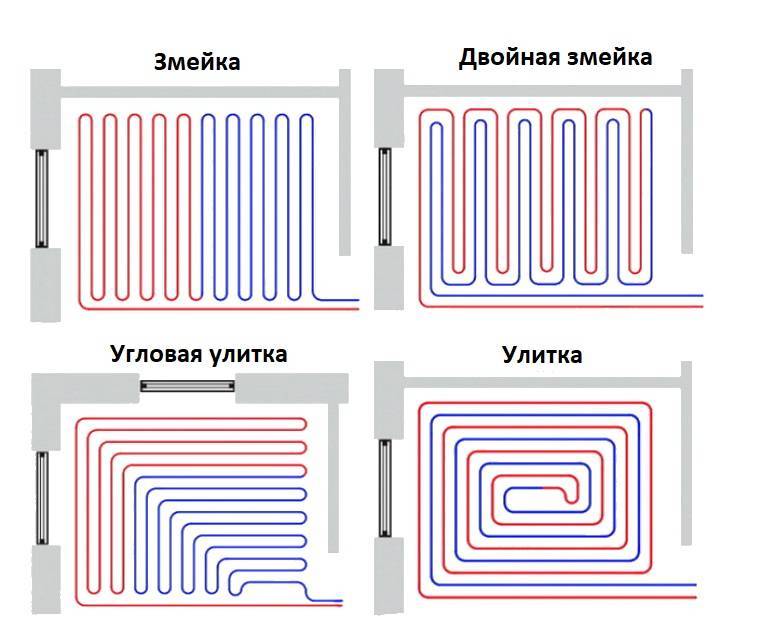

Как выбрать схему укладки трубопровода

Прежде чем начать монтаж и обустройство системы «теплый пол», необходимо ознакомиться со схемами укладки теплого водяного пола, их преимуществами и недостатками. Схем таких несколько:

  • «Змейка» — укладка трубопровода происходит параллельно друг другу от стены к стене. Легкая в монтаже и проектировании, но в таком методе раскладки присутствует небольшой перепад температуры поверхности на некоторых участках. Это немного уменьшает комфорт и уют. Для купирования такого негативного момента при проектировке предусматривают ограничение на разницу температур теплоносителя в подаче и обратке.
  • «Улитка» — укладка трубопровода происходит по периметру помещения от стен к центру. Более сложный монтаж и проектирование. Но теплораспределение более равномерное, за счет чередования труб с горячим теплоносителем и с остывшим.
  • «Комбинированный» — когда применяются оба эти способа в одном помещении.

Любая монтажная схема подключения теплого пола к системе отопления укладки водяного теплого пола в частном доме позволяет использовать необходимый из вышеперечисленных видов, несмотря на их плюсы и минусы.

Параметры и нюансы процесса обсчета теплого водяного пола

Чтобы выполнить верный расчет теплого пола водяного вида нужно учитывать массу параметров и условий:

  • главное или второстепенное отопление;
  • в доме или в квартире планируется монтаж;
  • какое финишное покрытие;
  • какой объем помещения;
  • какое назначение помещений;
  • какие теплопотери помещения.

Расчет теплопотерь помещения очень важен, особенно если теплый пол — единственная система отопления. Для этого необходимо учитывать нюансы:

  • тип стройматериалов стен и перекрытий;
  • тип оконных рам и остекления;
  • количество дверей и размер окон;
  • особенности климата вашего региона;
  • наличие альтернативных отопительных систем.

Для помещений различных типов предусмотрена определенная температура нагрева покрытия, а именно:

  • жилые комнаты — 30 градусов;
  • в помещениях где нужен сильный обогрев — 36 градусов;
  • с повышенной влажностью — 33 градуса;
  • для натурального дерева — 27.

Выбор материала финишного покрытия необходимо произвести еще на стадии калькулирования, заранее. В противном случае мощности обогрева будет недостаточно или она будет излишняя.

Особенности обогрева с помощью теплых полов подразумевают точного теплотехнического вычисления мощности системы. Особенно это касается помещений с деревянными полами. Такая поверхность обладает низкой теплопроводимостью и обогрев будет слабее при стандартной мощности системы. Изучив все нюансы и обратив внимание на важные моменты, нужно сделать точный просчет производительности теплого пола, нагревательного оборудования и высчитать шаг между трубопроводом с учетом выбранной схемы раскладки. Вся эта информация поможет вам своими руками сделать отопление с теплыми полами в частном доме.



Ошибки монтажа водяного пола (2 видео)




Схемы водяного пола (25 фото)

Статьи которые читают другие:

Водяной теплый пол от отопления своими руками: монтаж, схемы подключения, видео

Предусмотреть напольный обогрев в процессе строительства частного дома – задача непростая, но вполне решаемая. Гораздо сложнее сделать водяной теплый пол от существующего отопления загородного коттеджа либо квартиры. Как своими руками правильно уложить и подключить греющие контуры в подобной ситуации, читайте в данной статье.

Планирование и выбор материалов

Чтобы успешно интегрировать теплые полы в действующую систему отопления, нужно предварительно решить несколько серьезных вопросов:

  1. Получить разрешение на подключение к сети центрального отопления, если речь идет о квартире многоэтажного дома.
  2. Выяснить, какую высоту можно выделить под «пирог» напольного обогрева, не поднимая порогов межкомнатных дверей.
  3. Определить точки присоединения к существующей системе и рационально подобрать схему.
  4. Подготовить стройматериалы, трубы и сантехническую арматуру.

Каждый пункт подготовительного плана предлагается рассмотреть отдельно.

Можно ли подключиться к системе центрального отопления

Просто взять и врезать греющие контуры в общие поквартирные стояки нельзя. Напольный обогрев отнимет ощутимую часть тепла у соседей, которые подадут жалобу в управляющую компанию, а вы схлопочете крупный штраф за несанкционированное вмешательство в работу сети.

Совет. Не подключайтесь к стоякам на собственный страх и риск. Попытайтесь оформить разрешение надлежащим образом. Если получите однозначный отказ, задумайтесь о подогреве электрическими теплыми полами.

Когда можно надеяться на положительное решение вопроса:

  • в новостройке с индивидуальными вводами отопления от общего стояка, проходящего по техническим помещениям;
  • в квартире первого этажа при верхней подаче теплоносителя либо отдельном подключении из подвала;
  • в жилище последнего этажа при нижней разводке подающей магистрали.

При вертикальной разводке согласование может получить владелец верхней квартиры, когда теплоноситель подается снизу

Идея квартирного подключения базируется на том, что батареи вашей квартиры – последние по счету. Дополнительная нагрузка на стояк в виде отопительных контуров не повредит соседям. Правда, организация – поставщик тепловой энергии вправе потребовать монтаж индивидуального узла учета и разработку проектной документации. Жильцам остальных квартир получить разрешение проблематично.

Определяем толщину «пирога»

Основная проблема при устройстве водяного напольного обогрева в жилом доме – малое расстояние от основания пола (плит перекрытия) до низа дверного проема. Обычно эта высота равна толщине стяжки и составляет 6—10 см. Ситуация с деревянными полами аналогична – ширина лаг, куда укладываются доски покрытия, лежит в пределах 50—150 мм.

Важный момент. Перед тем как сделать теплый пол в обжитой квартире, существующую стяжку придется разбить до основания, а деревянный настил полностью разобрать. Иначе «пирог» не поместится, а поднимать пороги дверей или делать на входе ступеньку – решение неконструктивное.

Существует всего 1 способ уместить греющие контуры в толщину 50 мм – применить настильную систему с металлическими пластинами – распределителями тепла, показанную на схеме. Состав «пирога» выйдет таким:

  • слой плотного полимерного утеплителя 30 мм;
  • металлические пластины с канавками;
  • греющие трубы Ø16 мм;
  • тонкое напольное покрытие – ламинат или кафельная плитка, если речь идет о ванной комнате.

Справка. Для укладки теплораспределительных пластин применяются специальные пенополистирольные маты с бобышками либо готовые модули из дерева.

Из-за высокой цены подобных систем мастера нередко предлагают установить пластины между досок 2—2,5 см толщиной, уложенных на слой вспененного полиэтилена 8—10 мм (Пенофола). Мы не рекомендуем реализовывать такие решения – малый теплоизоляционный слой пропустит львиную долю тепла к соседям снизу или в подвал частного дома.

При высоте порогов 10 см устраиваются монолитные теплые полы со стяжкой. В основание закладываются полистирольные плиты 30—40 мм толщиной, остальные 6—7 см остаются под стяжку и чистовое покрытие.

Схема «пирога» теплых полов со стяжкой

Схемы подключения греющих контуров

Один из важнейших вопросов, который необходимо решить до начала работ, — как подключить водяной теплый пол к существующей системе отопления. Мы предлагаем следующие варианты:

  1. В квартире с индивидуальным тепловым вводом – по классической схеме со смесительным узлом, установленным в прихожей. Шкаф с коллектором аккуратно заделывается внутрь стены.
  2. В частном доме желательно подключаться напрямую от газового или другого котла, используя распределительную гребенку и узел смешивания.
  3. В квартирах с двухтрубными стояками контур каждой комнаты присоединяйте прямо к сети возле радиаторов отопления. Регулирование температуры производится термоголовками типа RTL.
  4. В многоквартирных домах с однотрубными стояками не обойтись без монтажа смесительных узлов с циркуляционным насосом.

Схема подключения при поквартирной раздаче тепла

Примечание. Присоединение теплых полов к отопительным магистралям без насоса и узла смешивания можно реализовать практически в любой двухтрубной системе. Как это правильно делается, читайте ниже.

Теплоноситель, приходящий от котла либо из сети централизованного теплоснабжения, имеет температуру 50—90 °С, что неприемлемо для теплых полов. Температурный график нагревательного контура лежит в пределах 35—45 °С, максимум – 55 °С (если трубы замоноличены в стяжке).

Схема присоединения теплых полов к котлу через двухходовой клапан

Чтобы приготовить воду требуемой температуры, используются смесительные узлы с двух— или трехходовым клапаном и циркуляционным насосом, перекачивающим теплоноситель по контурам. В централизованных системах отопления лучше применять схему с двухходовым клапаном, в индивидуальных – с трехходовым.

Справка. Качество теплоносителя в сетях центрального отопления слишком низкое – вода насыщена ржавчиной и прочими примесями. Чем проще и надежнее подобрать оборудование, тем дольше оно прослужит без проблем.

Схема подключения напольного отопления к котлу через трехходовой клапан

Отдельное подключение контуров к двухтрубным магистралям производится через термоголовки типа RTL, ограничивающие обратный поток теплоносителя, когда температура воды на выходе превышает установленное значение. Смесительные узлы, коллекторы и циркуляционные насосы не применяются.

Схема подключения ветвей без дополнительного насоса

Для присоединения теплого пола достаточно купить готовый блок с термостатическим краном и головкой RTL, помещенной внутрь аккуратной пластиковой коробки. Подобные изделия предлагает известный бренд Oventrop, название – RTL Unibox.

Схема подсоединения к однотрубной вертикальной системе

Доступно о различных вариантах подключения напольного обогрева к существующей системе расскажет эксперт в своем видео:

Подбираем стройматериалы и комплектующие

Когда вы правильно выбрали схему подсоединения, рассчитать нужное количество материалов довольно просто. Надо узнать площадь кухни, спальни и остальных помещений, где планируется монтировать теплые полы. Плюс подобрать схему укладки и расстояние между трубами.

По закупке материалов дадим следующие рекомендации:

  1. Трубопроводы греющих контуров раскладываются в виде улитки либо змейки. Принципиальной разницы нет, но при выполнении работ своими руками проще провести трубы змейкой.
  2. Чтобы не определять шаг укладки сложным расчетом, возьмите среднее значение из диапазона 10—15 см.
  3. Оптимальный вариант трубы для теплого пола – металлопластик либо сшитый полиэтилен с диаметром условного прохода DN10 мм (наружный – 16 х 2 мм). Не берите материалы неизвестных фирм, чьи изделия могут не отвечать требованиям качества.
  4. Утеплитель – пенопласт плотностью не ниже 35 кг/м³ или экструдированный пенополистирол 40 кг/м³ и выше. В качестве гидроизоляции допускается применить фольгированный «Пенофол» толщиной 5 мм, он послужит дополнительной теплоизоляцией.
  5. Распределительный коллектор лучше покупать с расходомерами (ротаметрами). Байпас с перепускным клапаном в случае с централизованным отоплением обязателен.
  6. Смесительный узел дешевле собрать самому из отдельных комплектующих, нежели приобретать в готовом виде.

Также при устройстве теплых полов используются расходные материалы – демпферная лента (клеится по периметру комнаты), клипсы для крепления труб и гидроизоляционная пленка, закладываемая под утеплитель. На стяжку идет готовая строительная смесь, чей расход указан на упаковке.

Для греющих контуров «сухого» типа придется купить полистирольные плиты с бобышками и теплораспределяющие пластины (лучше из алюминия). Модульные комплекты из дерева обойдутся дороже. Бюджетный вариант – провести трубы между обычными досками толщиной 20 мм, уложенными на утеплитель своими руками.

Совет. Если перепад высот между основанием и дверными проемами составляет 10—20 см (например, на балконе, лоджии), наращивайте толщину «пирога» за счет утеплителя. То есть, берите теплоизоляционные плиты не 30, а 50 или 100 мм. Результат – повышение энергоэффективности помещений и экономия тепла.

Технология монтажа монолитного теплого пола

После демонтажа половых конструкций – стяжки или деревянных лаг – основание следует очистить и выровнять под укладку теплоизоляционных плит. Трещины в перекрытии и по углам заполните раствором, бугры и наплывы сбейте. Вынесите мусор и максимально уберите пыль (в идеале – специальным строительным пылесосом).

Пошагово технология устройства теплых полов в жилой квартире выглядит так:

  1. Железобетонное основание покройте глубокопроникающей грунтовкой с целью обеспыливания. Землю под первым этажом частного дома следует утрамбовать и выполнить бетонную подготовку толщиной 4—5 см.
  2. Расстелите полотна гидроизоляционной пленки с нахлестом 10 см, проклеивая стыки скотчем. Минимальный напуск на стены считается так: толщина утеплителя + высота будущей стяжки.
  3. Уложите термоизоляционные плиты и оклейте стены по периметру комнаты демпферной рантовой лентой на высоту стяжки.
  4. Выполните греющие контуры из труб согласно выбранной схеме раскладки. Закрепите их пластиковыми фиксаторами к утеплителю с шагом 30—40 см. Второй вариант – фиксировать трубы одноразовыми хомутиками к кладочной сетке.
  5. Присоедините подводки к коллектору либо к термостатическому вентилю с головкой RTL, но к существующему отоплению не подключайтесь. Закачайте в контур воду для проверки герметичности системы.

Примечание. Вместо гидроизоляционной пленки допускается использовать «Пенофол» толщиной 4—5 мм, укладывая его фольгой кверху. Полотна размещаются без нахлеста и проклеиваются алюминиевым скотчем.

При использовании регулирования с помощью термоголовок RTL длина трубопровода в контуре не должна превышать 60 м, иначе комната прогреется неравномерно. Испытание на герметичность проведите рабочим давлением 3 Бар в загородном доме и 6—7 Бар в квартире с централизованным теплоснабжением. Выдержите указанное давление в течение 24 часов.

Убедившись в герметичности соединений, переходите к заливке стяжки, не опорожняя контуров. Минимальная толщина цементно-песчаного монолита – 5 см, максимальная – 10 см. Чтобы в процессе приготовления раствора не ошибиться в пропорциях, рекомендуется работать с готовой сухой смесью для заливки полов, содержащей пластификатор.

Как правильно забетонировать полы в гараже, читайте в подробной инструкции.

Дальнейшие работы по подключению теплых полов к существующей отопительной сети ведутся спустя 20—28 дней (точный период застывания указан на мешках строительной смеси). Контуры присоединяются согласно выбранной схеме, после чего настилается финишное покрытие. Наглядно технология монтажа напольного обогрева показана в видеоролике.

Устройство напольного отопления без стяжки

С помощью деревянной модульной системы или матов, оснащенных бобышками, сделать теплые полы несложно. Отличие от предыдущей технологии – отсутствие цементной стяжки и укладка финишного покрытия прямо на утеплитель либо доски.

Существует более простой и дешевый способ вместить водяные контуры на перепаде высот 5 см:

  1. Уложите поверх гидроизоляции плиты экструзионного пенополистирола толщиной 50 мм, имеющие боковые соединительные замки.
  2. Разметьте на утеплителе трассы прокладки труб и вырежьте под них пазы термоножом или острым инструментом.
  3. Установите в канавки металлические пластины и проложите трубопроводы.
  4. Настелите ламинат либо другое тонкое покрытие.

Остальные работы по испытаниям и подключению теплого пола к магистралям действующего отопления ведутся по технологии, описанной в предыдущем разделе.

Заключение

Прежде чем сделать напольный обогрев внутри обжитой квартиры с работающей системой отопления, убедитесь в технической возможности подключения и закладки труб в толщу полов. Если перепад высот между основанием и проемом двери не достигает 5 см, остается 2 варианта: поднимать пороги и дверные коробки или отказаться от затеи. Решение зависит от желания устроить теплый пол и бюджета, который вы готовы выделить на строительство.

Схема подключения теплого водяного пола к системе отопления, котлу, батарее: однотрубная и двухтрубная

Перед непосредственным подключением тёплого пола важно обратить внимание на многие параметры.

Например, площадь помещения, его способ отопления, высота потолков, количество стен и определённые выделенные зоны комнаты в частном доме.

Особенности подключения тёплого пола к центральному отоплению

У такого вида дополнительного отопления помещения есть положительные и отрицательные стороны.

Плюсы:

  • полноценное распределение нагретых воздушных масс по высоте в помещениях с высокими потолками;
  • равномерный прогрев поверхности комнаты во всех её зонах;
  • циркуляция воздуха и отсутствие сквозняков сокращают количество образования пыли;
  • исключается вероятность развития аллергии и дыхательных болезней у хозяев дома;
  • возможность регулирования расхода электроэнергии;
  • является самостоятельной системой обогрева комнат.

Минусы:

  • цена работ по установке такой системы обогрева достаточно высока;
  • исключена возможность монтажа в зданиях большой этажности с однотрубным видом центральной отопительной системы;
  • формирование цементной стяжки и изоляции увеличивают отметку пола до 15 см.

Возможные проблемы

При вводе в работу отопление помещения в виде тёплых полов могут возникнуть определённые сложные ситуации.

Неравномерный нагрев поверхности

Неприятность может скрываться в перемещении теплоносителя по контурам.

Так как у них различная протяжённость, то и для скорости подачи жидкости на прохождение длинных участков контуров потребуется больший период времени. Поэтому в таких контурах быстрее происходит остывание воды.

Повреждение трубопровода

Протечка труб или резкое падение давления в них приводит к прорыву системы напольного обогрева. Так происходит снижение количества теплоносителя, и, как следствие, разрушение пола.

При низкой степени обогрева и появлении протечки требуется тщательный осмотр поверхности с помощью тепловизора.

Проверять необходимо каждый контур тёплого пола. При обнаружении повреждения участка трубы проводится его замена на новый.

Причину неполного прогрева можно установить путём проверки каждого контура тёплого пола отдельно.

Дефект электрооборудования

При отсутствии протечки пол может не греть вследствие сбоя в работе циркуляционного насоса и термостата, функционирующих от электросети.

С помощью мультиметра или индикаторной отвёрткой проводят проверку на наличие в них напряжения.

А также нужно обратить внимание на проверку датчиков температур на термостате.

Схемы подключения

Существует несколько способов введения в эксплуатацию системы обогрева помещения такого типа.

В каждой из схем необходимо предусмотреть отсутствие частиц в трубах, иначе это приведёт к засорению элементов конструкции напольного отопления.

Через отдельный ввод

При таком способе не допускается работа циркуляционного насоса всухую. Для этого производится монтаж реле, регулирующее давление или силу потока.

А также допустимо использование накладного термостата, позволяющего блокировать работу насоса при пересечении им отметки нижнего температурного порога.

Самый эффективный вариант — установка регулятора, корректирующего температурный режим обогрева комнаты в соответствии с внешней температурой комнаты.

Через вертикальную разводку

Основная цель такой схемы — процесс восстановления существующей радиаторной системы.

Фиксируя трубы тёплого пола непосредственно к стояку, можно вдвое увеличить количество получаемого тепла. Это объясняется тем, что при одном и том же значении температуры в подающей трубе и обратке в момент перепада в трубах пола с подогревом она будет выше, чем в радиаторе.

При наличии в жилом помещении 4-х стояков теплоноситель из двух идёт транзитом, а из оставшихся — используется тёплая вода из системы центрального отопления.

Фото 1. Схема подключения водяного теплого пола к отопительной системе посредством вертикальной разводки.

Последовательность действий по данной схеме:

  • установка новых обменников теплом на место ранее используемых радиаторов;
  • параллельная фиксация вторичного контура от пола с подогревом.

Важно! При проведении процесса обязательно применение ПВХ труб одной длины.

Вам также будет интересно:

Однотрубная система

Такая схема не предусматривает регулирование расхода теплоносителя и опускание его температуры.

Водяной пол с подогревом при помощи стояка подсоединяется к центральной системе отопления. Осуществить это возможно путём замены радиатора на контур тёплого пола.

Разница тепловых нагрузок системы центрального отопления и напольного обогрева не должен быть больше 5–10 градусов.

Управление комнатной температурой в этом случае можно с помощью циркуляционного насоса и термостата.

При отсутствии теплоносителя в стояке работа насоса автоматически прекращается.

Для поддержания комфортной температуры зимой можно применять в использованной схеме пиковый электрокотел. Этот элемент сможет выполнять данную функцию с помощью термостата, при условии его соединения с центральным отоплением с одной стороны, и к полу с подогревом — с другой.

Как подключить к индивидуальному отоплению

Схемы подключения к индивидуальному отоплению бывают четырех типов: однотрубные, двухтрубные, гравитационные, комбинированные.

Однотрубная

Другое её название — «Ленинградка». Она одна из самых простых и не требует больших финансовых вложений.

Для реализации этой схемы нужна одна магистраль для горячей воды, а контур повышает её общую протяжённость. Весь процесс производится благодаря циркуляционному насосу.

Он устанавливается в центре магистрали. Контур водяного напольного обогрева монтируется после насоса, а обратки — перед ним.

На открытые участки трубы фиксируются регуляторы для управления и смеситель для напольного обогрева.

Внимание! Длина контура, используемая в данной схеме, не должна быть выше 20–30 м.

Двухтрубная

Она считается самой эффективной для полноценного функционирования полов с подогревом.

В отличие от предыдущей, эта схема подразумевает присутствие отдельных труб, присоединённых к котлу — для подачи горячей воды и обратки.

Благодаря использованию шаровых кранов и смесителя на открытом участке становится возможным ввод в действие системы напольного обогрева.

Контур, применяемый в данной схеме, не должен быть больше 50 м.

Фото 2. Двухтрубная схема подключения теплого пола с применением шаровых кранов, циркуляционных насосов.

Гравитационная

Через трубопроводную магистраль естественным путём циркулирует вода. Соединение контура к данной схеме напольного обогрева производится в соответствии с магистральным наклоном. Подключение делается в начале помещения, а обратка — в конце.

Параметр трубы магистрали должен начинаться от 3,2 см.

Трубопровод может проходить в виде змейки либо спирали.

Комбинированная: водяной пол и батареи

Отличают такую систему два свойства: циркуляционная и герметичная.

Оба составляющих схемы фиксируются к общему стояку. Теплоноситель идёт в напольный контур через смесительный узел. Там, для поддержания комфортной температуры пола, к нему из обратной линии может добавляться холодная вода.

После этого происходит разделение теплоносителя по отдельным веткам с помощью гребёнок коллектора. Тёплые полы снабжаются собственным циркуляционным насосом.

Фото 3. Комбинированная схема подключения пола с обогревом: с котлом, батареями, коллекторной системой, смесительным узлом.

Нюансы комбинированной схемы:

  • обязательная организация наличия в системе напольного обогрева и у радиаторов независимых температурных режимов;
  • необходимость использования большого количества дополнительных составляющих процесса;
  • управление комбинированной системой подразумевает наличие смесительных узлов с термостатическими клапанами, погодозависимого регулирования внешним контроллером, комнатных датчиков и т. д.

К котлу

Схемы встречаются коллекторные, последовательные, параллельные, с двухходовым и трехходовым клапаном.

Коллекторная

Суть в том, что производится соединение коллекторной группы (сливного крана, циркуляционного насоса, воздухоотводчика, смесителя и запорных вентилей, расположенных на трубах) и труб, а сами коллекторы фиксируются с котловыми трубками.

Происходит процесс установки шкафа для коллекторов и формирования пола.

Иногда термовентили монтируются вместо обычных запорных. В них указывается пропускная способность благодаря использованию термического баллона с парафином.

Как и в комбинированной схеме, в коллекторной производится подмешивание холодной воды при необходимости. Между коллектором и подающей магистралью фиксируется насос смесителя. Его третий выход позволяет проходить жидкости перед трубкой отдачи.

Благодаря опорной втулке, зажимному кольцу и гайке производится соединение с трубными коллекторами.

Фитинги требуются для фиксации коллектора, трубы и клапана.

С двухходовым клапаном

Этот составляющий системы представляет собой термоголовку с датчиком жидкости. Такой клапан ещё называют питающий кран, потому что он позволяет подмешивать воду только в случае его открытия.

Эта схема предусматривает обязательную установку байпаса с предохранительным клапаном. Он необходим для ситуаций с чрезмерным уровнем давления: при повышении этого показателя, в обратку сбрасывается часть жидкости.

Справка! Такая схема применима для площади помещения не превышающей 200 кв. м.

Со смесительным трехходовым клапаном

Этот способ считается оптимальным. Главные составляющие: термоголовки и отдельный датчик температуры. Перемещение теплоносителя обеспечивает циркуляционный насос. Трёхходовый клапан добавляет необходимое количество жидкости в подающую трубку. Его монтаж производится на коллекторной ветке выхода на обратке.

Без использования циркуляционного насоса протяжённость труб в контурах не должна превышать 40 м. При его наличии — ограничений по длине нет.

Параллельная и последовательная

Первая предусматривает установку байпаса вместо пропускного крана. Это требуется для прохождения через него теплоносителя.

То есть, при работе контуров жидкость не будет идти без остановки, а в ином случае — задействуется пропускной кран для разгрузки насоса. Такой кран устанавливается вручную.

Температура выходящей жидкости должна совпадать с её же входным показателем.

Последовательная схема отличается от параллельной не только методом соединения, но и тем фактом, что выходной поток уходит в котёл, а температура совпадает с показателем водяного тёплого пола.

Полезное видео

Видео, в котором представлена схема обвязки котла для подключения пола с обогревом с обязательной установкой смесительного узла.

Установка своими руками

Если учесть все особенности различных схем и внимательно изучить инструкции, возможно самостоятельно подключить тёплый пол, не обращаясь к профессионалам.

схема укладки, особенности монтажа своими руками

Содержание статьи:

Водяной пол в частном доме является эффективным дополнением к системе центрального автономного отопления. В большинстве случаев его монтируют в детских комнатах и помещениях с повышенной влажностью. Вложенные средства и затраченные усилия возмещаются комфортом, здоровым микроклиматом и экономией на оплате энергоресурсов. Изготовление данной конструкции нельзя назвать простым мероприятием, но при знании теории вопроса и соблюдении технологии монтажа, сделать водяной теплый пол в доме из сип панелей можно своими руками. Для гарантированного достижения успешного результата надо разобраться с правилами выбора материалов и оборудования, монтажа и подключения.

Устройство конструкции водяного пола в частном доме

Трубопровод и коллектор водяного пола в частном доме

Водяной пол в деревянном доме состоит из следующих конструктивных элементов:

  • Трубопровод. Представляет собой сложный замкнутый контур определенной конфигурации. Материалом изготовления обычно служат специальные металлопластиковые или полиэтиленовые трубы. Они отличаются хорошей гибкостью, прочностью и минимальным коэффициентом температурного расширения.
  • Коллектор. Регулирующе-распределительное устройство предназначенное для поддержания в контурах равномерного давления и температуры.
  • Циркуляционный насос. Обеспечивает непрерывную циркуляцию теплоносителя по трубам. Устанавливается, когда нагревательный элемент не подключен к главному котлу отопления.
  • Стяжка. Представляет собой цементную плиту толщиной 5 см и более. Обеспечивает защиту труб от механического повреждения и равномерное распределение тепла по поверхности. В каркасных и деревянных домах делается плавающего типа. По периметру заливки устанавливается демпферная лента, компенсирующая тепловое расширение бетона.
  • Монтажные крепления. Для размещения трубопровода используются кронштейны с креплениями или формованные маты. Благодаря этому обеспечивается правильное расположение магистрали и ее неподвижность в процессе заливки.

Для сборки системы не требуется специального оборудования. Хватает набора инструментов, которые есть в арсенале любого владельца недвижимости.

Правила расчета

Проект пола составляется с учетом размещения стационарной мебели

Проектирование проводится с учетом конфигурации каждого помещения, его предназначения и наличия в нем предметов интерьера.

На этапе планировании нужно придерживаться следующих правил:

  • На каждом этаже здания должен быть установлен отдельный коллектор, подсоединенный к общему стояку.
  • В зависимости от наличия или отсутствия радиаторного отопления, температура контура настраивается на 50 градусов для основного и 24 градуса для вспомогательного нагрева.
  • Плотность укладки определяется в погонных метрах труб на квадрат. Вдоль стен берется показатель 5, а для проходных мест — 1,5-2.
  • Независимо от применяемого материала и площади комнаты максимальная площадь нагрева для одного контура составляет не более 15 квадратных метров.
  • Слой бетона над трубами должен быть не менее 3 см. При этом использовать нужно именно цементный раствор, так как составы на основе гипса имеют низкую теплопроводность.

На основе имеющейся информации нужно составить схему, провести расчеты и закупку необходимого оборудования.

Проектирование и сборка

Стяжка на водяной пол заливается после тестирования работы в условиях повышенного давления

Проектирование напольного отопления требует учета ряда важных нюансов. От этого будет зависеть его эффективность, надежность и долговечность.

Основные правила планирования:

  • В многоэтажных домах водяные системы можно устанавливать только на первых этажах после получения разрешения.
  • Количество контуров и частота укладки труб зависит от материала изготовления здания, качества его утепления и господствующего климата.
  • Комнаты, площадь которых больше 25 квадратных метров, нужно делить на части, под каждую из которых делаются отдельные контуры.
  • Укладка труб проводится не по всей площади помещения. Должны быть пропуски под диванами и корпусной мебелью, не менее 10 см расстояние от стен.
  • Схема расположения магистрали зависит от предназначения помещений. В жилых интервал берется 10-15 см, а во вспомогательных 25-30 см.
  • Интервал между линиями определяется их диаметром в прямой пропорции.
  • Конструкция забирает в пределах 7-10 см высоты. Это следует учитывать при наличии шкафов, высота которых либо под потолок, либо близка к нему.

Конструкция водяного пола в доме с циркуляционным насосом

Для принятия окончательного решения относительно целесообразности и места установки водяного пола следует учитывать характерные особенности данной конструкции:

  • снижение затрат на электрическую энергию путем использования более дешевого в эксплуатации газового котла;
  • равномерный прогрев помещений за счет расположения нагревателей по всей их площади;
  • безопасность для людей по причине скрытого расположения;
  • улучшение интерьера комнат;
  • вариативность проектирования расположения контуров.

Нужно учитывать большие первичные затраты и длительный срок строительства. Если возникнет аварийная ситуация, придется демонтировать всю систему до самого перекрытия.

Схемы укладки водяного пола

Способы укладки труб водяного пола

Технология укладки магистрали не отличается разнообразием. Существует два способа ее размещения:

  • Спираль. Линия образует круглую или квадратную с криволинейными углами фигуру. Применяется для обустройства небольших комнат с монтажом одного контура. Поскольку подача и обратка проходят рядом, температура по всей площади практически одинакова. Минус в том, что остаются неохваченными углы. Однако в большинстве случаев они заняты предметами интерьера.
  • Змейка. Наиболее популярный вариант, при котором обеспечивается полное покрытие всей плоскости и огибание мест, заставленных мебелью. Система универсальна и может быть применена в комнатах любой конфигурации и размера. На больших площадях прокладывается две и более линии.

Вариант сдвоенная спираль представляет собой две последовательные фигуры на одной площади. Первая укладывается более плотно, вторая с большими промежутками. Целью такого решения является распределение интенсивности нагрева в зависимости от функционала комнаты.

При больших площадях могут устанавливаться несколько контуров различной формы: по центру делается спираль, а вдоль стен пускаются змейки.

Правила выбора материала

Специальная подложка для сохранения тепла

От правильности выбора материала для изготовления контура напрямую зависит эффективность нагрева, надежность и долговечность системы.

В продаже представлены такие виды труб:

  • Металлопластик. Применяются звенья и фитинги, как в системах радиаторного отопления. Для снижения сопротивления тока теплоносителя углы скругляются. Сборка проводится исключительно пайкой.
  • Сшитый полиэтилен РЕХ или PERT. Трубы имеют длину до 100 м, отличаются отличной гибкостью при небольшом коэффициенте теплового расширения. Плюс в том, что в магистраль делается без стыков, а значит вероятность протечек сводится к нулю.
  • Медь. Наиболее надежный, но дорогой способ установки подпольного отопления. Металл хорошо гнется и паяется. Срок его службы составляет не менее 200 лет. После монтажа можно забыть о плановых и профилактических ремонтах, так как они просто не нужны.

При выборе труб в последнюю очередь нужно думать об их цене. В случае протечек стоимость ремонта будет на несколько порядков выше.

Нюансы монтажа водяного пола в частном доме своими руками

Перед укладкой труб снимают старое покрытие и выравнивают пол стяжкой или гипсом

Монтаж системы начинается с подготовки надежной основы для размещения ее элементов.

Состоит этот процесс из следующих этапов:

  • демонтаж старого покрытия;
  • удаление выступающих фрагментов, очистка поверхности от мусора;
  • заделка дыр и щелей, обработка грунтовкой глубокого проникновения;
  • выставление нулевого уровня;
  • выравнивание керамзитом или стяжкой на основе гипса;
  • обустройство гидроизоляции пленкой или обмазочным средством.

Проведя грамотную подготовку помещения, теплый пол своими руками в частном доме делают в такой последовательности:

  1. Установка коллектора. В зависимости от толщины стен и интерьера комнаты для него делается шкаф или выбирается внутренняя ниша.
  2. Закрепление демпферной ленты. Она приклеивается по всему периметру помещения и служит для компенсации температурного расширения стяжки.
  3. Размещение фасонных теплоизоляционных плит с проемами под трубы. Чтобы не нарушать слой гидроизоляции, они приклеиваются к полу.
  4. Раскладка магистрали. Линия разматывается и вставляется в проемы так, чтобы не было загибов и перекручиваний. При необходимости используются кронштейны и хомуты.
  5. Подключение к коллектору. Делается это в соответствии с разработанной схемой. Система заполняется теплоносителем и оставляется под давлением минимум на двое суток, чтобы убедиться в отсутствии протечек.
  6. Заливка стяжки. Применяется раствор из цемента и песка в соответствии 1:4. Плита должна выстояться для набора прочности на протяжении 14-28 суток в зависимости от температуры воздуха. Все это время ее нужно дважды в день смачивать водой, чтобы не было трещин.

В заключение стяжка обрабатывается грунтовкой и на нее укладывается финишное покрытие с высокой теплопроводностью — линолеум, кафель, керамогранит или наливной полимерный пол. Выбор определяется спецификой помещения.

Теплый пол от центрального отопления своими руками

Водяной теплый пол — технология старая и давно проверенная. В большинстве случаев ее используют в частных домах, там, где есть возможность использовать автономный отопительный котел. При этом у жителей многоэтажек в Перми также всегда был интерес к данной технологии, однако неизбежно возникал вопрос, можно ли запитать теплый пол от центрального отопления? Как правило, уполномоченные инстанции не позволяют подобных переделок. Но в некоторых случаях такая возможность всё же имеется.

Водяной пол в квартире

Действующее законодательство прямо запрещает проводить изменение схемы трубопроводов в квартире многоэтажки с центральным отоплением. Однако, если сама система это позволяет, а Вам очень хочется, чтобы было тепло на лоджии, то грамотный мастер может подключить теплый пол без каких-либо последствий для системы.

Это возможно в том случае, если:

  1. Одна труба. Схема отопления в доме должна быть осуществлена по особой разводке. А именно - на каждую квартиру должна быть заведена одна основная труба отопления, из которой запитаны все батареи.
  2. Выход в магистраль. Из квартиры теплоноситель должен уходить в обратный магистральный трубопровод.

Очевидно, что такой системой отопления могут похвастаться лишь немногие жилые многоэтажки в Перми. Но если уж Вы оказались в числе счастливчиков, то в Вашем случае это всё же можно сделать. Главное при этом соблюдать баланс обмена тепловой энергией между смежными квартирами и не перетягивать на себя всё тепло. В противном случае нелестные отзывы о Вас от соседей гарантированы.

Водяной пол в частном доме

Незначительный процент частных жилых домов в Перми также подключен к системе центрального отопления. Вот у этих людей как раз больше всего свободы в том, что касается переоборудования отопительной системы дома. Поскольку в частном доме нет необходимости соблюдать тепловой баланс между квартирами, здесь у людей есть возможность помимо батарей (или вместо них) использовать еще и теплый пол от центрального отопления.

Когда водный пол монтировать нельзя?

Подключить водяной теплый пол в квартире к центральному отоплению нельзя с технической точки зрения в том случае, если этим действием неизбежно будет нарушен тепловой и гидравлический баланс на общем стояке отопления.

На практике нарушения баланса неизбежны везде, где на каждую батарею (комнату) предусмотрен отдельный стояк. А это абсолютное большинство квартир в Перми.

Возможные проблемы

Самая главная проблема, с которой сталкиваются мастера при подключении теплого пола к центральному отоплению (помимо того, что это нее вполне законно) — это разница рабочей температуры теплоносителя. Для традиционных открытых радиаторов требуется теплоноситель с температурой в пределах 70-90°С. Однако трубопроводы теплого пола (да и вся его концепция в целом) рассчитаны на работу с водой 45-50°С. Если напрямую подавать кипяток из батареи в теплый пол, то для системы это будет очень плохо и она тут же выйдет из строя. И когда явятся представители ЖЭКа, непременно последуют весьма жесткие штрафные санкции, не говоря уже о демонтаже теплого пола.

И хотя схема подключения к центральному отоплению всё же существует, в любом случае это будет достаточно сложное техническое решение, экономическая целесообразность которого будет сомнительна.

Электрические полы

Если Вам очень нужно сделать отопление на балконе или в ванной, то лучше для этих целей использовать электрический пол.

Компания «Тепломир» предлагает простое и эффективное решение для дополнительного обогрева проблемных мест квартиры в Перми — инфракрасный пленочный пол. Он обладает следующими преимуществами перед водяным:

  1. Законность. Вам не нужно бояться, что ЖЭК узнает про теплый пол от центрального отопления в Вашей квартире. Пленочные полы полностью законны.
  2. Дешевизна. Даже самый простой водяной пол требует сложного и дорогостоящего монтажа, тогда как пленочный пол не потребует больших затрат при установке.
  3. Простота. Монтаж пленочных полов намного проще с технической точки зрения. Вы способны выполнить его даже своими руками.
  4. Эффективность. Эффективность работы пленочного пола легко регулировать. При этом он годится и для комнаты, и для балкона, и как теплый пол в бане.

Помимо инфракрасных теплых полов компания «Тепломир» также реализует змеевики для ванной, системы обогрева труб, полотенцесушители в Перми и другое оборудование.

Водяной теплый пол своими руками, наиболее популярные схемы и способы укладки

Автор: Юрий Дата: 09.09.2020 Просмотров: 277 Комментарии: 0

По сути, есть 4 способа монтажа теплого пола по разным схемам укладки в частном доме или квартире:

- наем специалистов с работой под ключ установкой котла, системы в целом и заливки стяжки (требует немалых средств, на выходе получаете полностью готовый результат)

- наем специалистов для укладки теплоизоляции, трубы, коллектора и пр. , (позволяет проверить чисто систему теплого пола, полное подключение  к системе отопления может делаться позднее). Стяжка может выполняться самостоятельно или сторонней организацией.

Узнайте больше о монтаже электрического и водяного теплого пола своими руками

- самостоятельная установка наиболее простых элементов, выполнение простых, но трудоемких процессов: укладка теплоизоляции + укладка демпфера и прочего, укладка трубы. После выполнения основой простой роботы приглашается мастер который за 100 долл. устанавливает коллектор, делает проверку системы и тестовый запуск. (этот способ наиболее разумный для тех, кто никогда не сталкивался с теплым полом и не желает платить огромные деньги мастерам из разряда «ты платишь мне за эти 5 минут, потому что я учился 10 лет … итп…»)

- полная самостоятельная установка (должна выполняться людьми, которые уже имеют опыт работы в том направлении)




Итак, рассмотрим способ полного самостоятельного монтажа.



Для монтажа вам понадобиться такой материал:



- гидроизоляционные материалы для 1 этажа

- теплоизоляционные материал (минвата, полистирол, пенопласт не ниже 35 кг м3)

- демпферная лента

- Т образный демпфер для больших комнат

- отражатель с разметкой от 40 микрон и более

- крепеж трубы: якорная или танкерная скоба или хомут, забивной, возможно монтажная планка гак и пр…

- возможно армирующая сетка металлическая с ячейкой 10 на 10 см

- труба теплого пола желательно 16 диаметра со стенкой 2мм

- гребенка или коллектор (возможно с насосом), для одноконтурной системы – унибокс

- по необходимости коллекторный шкаф внутренний или наружный

- колена изгиба трубы

- материалы для стяжки + фибра + пластификатор



Возможно, вам понадобиться такой инструмент:

- плоскогубцы

- уровень строительный

- рулетка

- гаечный и разводной ключ

- такер (не обязательно)

- отвертки плоские и шестигранные

- возможно компрессор

- возможно шлифмашинка

- молоток и зубило

- пайка для PPR труб, в случае разводки ППР труб от отопления

- перфоратор или дрель с ударным механизмом

- возможно размотчик шланга (не обязательно)





Итак, у Вас есть необходимый материал и инструмент.

 Основные схемы укладки трубы:


Этапы роботы и выполнение робот:



1.    На предварительно гидроизолированную ровную поверхность, особенно если это частный дом, (при 1 этаже) уложите теплоизоляцию, предварительно закрепив демпферную краевую ленту по стене. Теплоизоляцию следует хорошо закрепить.

2.    На теплоизоляцию следует уложить химически устойчивую от щелочей пленку или другой материал (возможно, ваш теплоизолят уже проклеен). Не стоит использовать вспененный полиэтилен с фольгой.

3.    Если у Вас предусмотрено укладка армирующей металлической сетки  - уложите ее

4.    После создание прочной ровной утепленной основы происходит укладка шланга. Не стоит замерять заранее длину трубки и укладывать ее отрезанным куском, лучше мотать трубку с цельной бухты и возвращать назад к коллектору. Трубу можно закреплять если есть сетка хомутами, но сильно не придавливайте, если нет сетки, то используют якорную или такерную скобу. Скобы используют если поверхность пробиваемая, например – полистирол. Если же укладываете на утепленный бетон тогда используют монтажную планку которую закрепляют дюбелем.

В качества схемы укладки используйте метод улитки или двойной змейки, обычную змейку можно использовать на малых площадях в 1-3 м2. Длинна одного контура не должна превышать 100 м/п, желательно до 80 м/п. Наиболее предпочтительным шагом является 15 см, возле холодных стен можно уплотнить до 10 см. Если вы не рассматриваете теплый пол как средство отопления и у вас есть, например радиаторы, то можно делать шаг и 20 см. Не забывайте об отступления от стен, внутренние 20-25 см, наружные 15 см.

5.    После того, как вы уложили шланг по контурам, можете приступать к установке коллектора или гребенки, если у вас небольшие теплые полы с малыми контурами, то возможно, использование просто гребенки со спускником и евроконусом.  Для этого вы должны быть уверены в том, что температура подачи воды будет не более 50С, а насос справиться с давлением. Если у вас основательно большой пол, тогда используйте полноценный коллектор в сборе с насосом. Соберите его согласно схеме. Установите на стене или в шкафу. Прикрепите трубу с помощью евроконуса. Вы выполнили основную роботу.

6.    Присоедините к коллектору трубы от отопительной системы с помощью кранов американок или прочих комплектующих.

7.    Выполните проверку системы под давлением.

8.    Залейте стяжку толщиной 5-7 см с пластификатором.

9.    Перед полноценным запуском стравите весь воздух в теплоносителе, настройте расходомеры согласно длине контура.

10.  Не запускайте полноценно нагрев теплого пола до момента армирование бетона – 28 дней не запускать!




Наиболее важно в монтаже теплого пола – хорошая твердая основа, качественная труба которая уложено правильно и нормальная стяжка, все остальное – поправимо.

Теплый пол в 2х этажном доме схема + видео + фото


Мы уже рассматривали схему отопления этого дома, где на первом этаже у нас теплый пол, а на втором радиаторы с коллекторной разводкой.
старая схема отопления с радиаторами и теплым полом
Сейчас я предлагаю рассмотреть этот же дом, но с другим вариантом отопления: на первом и втором этажах у нас будет только теплый пол. Посмотрим, чем отличаются эти две системы.

Разумеется первой отличие, это отсутствие радиаторов и коллекторной разводки.
старая схема с насосно-смесительным узломновая схема без насосно-смесительного узла
Также нам не понадобится коллектор для радиаторов.
В данной системе нам также не понадобится насосно-смесительный узел. Так в нашем случаи весь дом отапливается с помощью теплых полов. Здесь нету отдельного контура для радиаторов и для теплого пола. Тут мы сразу на котле для всей системы устанавливаем температуру теплоносителя в районе 40 градусов.
В системе отопления с радиаторами и теплым полом нужно два контура, один для радиаторов с температурой в районе 60 градусов, другой для пола с температурой около 40. Насосно-смесительный узел создает второй контру с пониженной температурой. А так как в нашем случаи нет радиаторов, то нет необходимости во втором контуре и насосно-смесительном узле.
Так как у нас на втором этаже так же теплый пол, то нам понадобится регулировочный коллектор с большим количеством выходов. Устанавливаем его и подключаем к магистральным трубам котла.
Магистральная труба 26 диаметра, трубы для теплого пола 20 диаметра.
укладка теплого пола змейкой и улиткой
После того, как мы разобрались с котельной, подготовим пол для укладки труб на втором этаже. Процедура будет аналогична той же что делали на первом этаже.

  1. Укладываем утеплитель
  2. Укладываем отражатель
  3. Устанавливаем сетку
Монтируем теплый пол. Диаметр труб 20 мм. Трубы крепим к сетки пластиковыми зажимами или проволокой. Трубы укладываем удобным для нас способом: змейкой или улиткой.
теплый пол перед заливкой
После того, как мы все сделали перед заливкой нужно закачать в систему теплоноситель до 3-4 атмосфер, но не включая отопления. Это необходимо чтобы трубы деформировались и приняли рабочее положение. Также не забываем сделать демпферной лентой окантовку по периметру всех стен.
общая толщина заливки 8 см
Затем можно заливать пол. Толщина заливка должна быть такой, чтобы высота бетона над трубами (не общая высота, а именно над трубами) была не менее 3 см, а лучше 5 см (это нужно чтоб бетонный пол не треснул и не лопнул). Стандартная общая высота заливки бетонного пола составляет около 8 см, это оптимальный вариант. После заливки, нельзя включать отопление в течении 24 дней. Нужно чтобы бетон окончательно схватился.

Janes Radiant - Комплекты для теплого пола «Сделай сам»

Горячая вода или электричество своими руками

Мы вам поможем

Установите свою собственную систему лучистого отопления

Сделай сам

Узнайте все о

Преимущества лучистого отопления

Установить собственную систему теплого пола теперь проще, чем когда-либо

С 1986 года мы спроектировали и установили более 10 000 систем лучистого отопления во всех типах проектов - от жилых до легких коммерческих и многосемейных. С 2010 года мы были рады поделиться этим опытом с тысячами таких же домашних клиентов, как вы, помогая им сэкономить от 40% до 60% стоимости лучистого отопления, сделав это самостоятельно и сэкономив на дорогостоящих установках.

Наши изделия для лучистого отопления разрабатываются с нуля, индивидуализируются и рассчитываются для вашего конкретного проекта. Затем мы предварительно собираем, тестируем и отправляем напрямую вам, без посредников. Наши пакеты поставляются с полными инструкциями по установке, что позволяет быстро и легко установить прямо из коробки без каких-либо проблем с гидравликой.

Независимо от того, являетесь ли вы новичком или экспертом или просто нуждаетесь в небольшом руководстве, Джейнс Рэдиант предоставит вам наши экспертные советы, подробные проекты и схемы трубок. Мы доступны для вас на протяжении всего процесса и при необходимости поддерживаем все наши продажи специализированной технической поддержкой.

То, во что мы верим сегодня, - это именно то, во что мы верили, когда начинали более 25 лет назад. Обеспечьте самые удобные и эффективные продукты лучистого отопления для тех, кто хочет лучшего, и теперь вы можете сделать это сами.Мы приглашаем вас поговорить с нашими консультантами по продажам по телефону с понедельника по пятницу с 7:00 до 17:00 по тихоокеанскому стандартному времени или через форму быстрой оценки на этом веб-сайте.

Решения для лучистого тепла своими руками

Мы с гордостью предоставляем решения для отопления самого высокого качества


22.08.2018 Мы приобрели комплект излучающего пола у Janes Radiant Heating и встроили его в бетонный пол нашего нового дома. Мы предложили комплект между 3 компаниями, и цены были близкими, но нам больше всего понравилось качество материалов и оборудования Janes Radiant Heating.Мы с женой установили комплект и были счастливы, когда он был закончен! Janes Radiant Heating был рядом с нами на каждом этапе пути, чтобы поддержать нас, как и их поставщики (особенно Rehau), они были великолепны. Мы связались с ними как минимум 25 раз во время установки, и они всегда поддерживали нас, даже по ночам и в выходные! Установка прошла гладко и прошла заведомо трудным государственным инспектором. Мы не закончили установку на 100%, но самая сложная часть позади. Мы настоятельно рекомендуем лучистое отопление Janes для всех, кто хочет установить систему лучистого отопления, вы не ошибетесь.Спасибо, Джейн! Майк и Ким в Айдахо
29.07.2010 Я посмотрел на несколько местных компаний, которые занимаются обогревом полов в новой комнате, которую мы только что добавили, и мы решили остановиться на Janes Radiant Heating. Наш проект был завершен несколько недель назад, и мы очень счастливы. Последующие действия, которые они сделали, были такими же, как и любые другие, которые были у нас в отношении подрядчиков. Судя по всему, они также предлагают наборы для самостоятельной сборки, которые могут заглянуть в будущее. Очень рекомендую Janes Radiant Heating!
Джейсон А.
29.07.2010 Я купил напольную водяную систему отопления у компании Джейнс. Я могу сказать об этой компании только хорошее. Они предоставили мне все необходимое для работы над этим проектом и сделали это за половину стоимости профессиональной работы. Они даже составили схему расположения труб, используя мой план этажа, который я им отправил. Коллектор был изготовлен на заказ для моего приложения. Техническая поддержка, которую я получил через Боба Пейзера, была фантастической. Мы уже некоторое время используем эту систему обогрева, и она безупречна.Определенно пятизвездочная рекомендация от меня.
Кен Дж.
23.08.2018 Я строитель из Калифорнии, последние 3 года я устанавливаю теплые полы и использую лучистое отопление Джейнс. Их продукты великолепны, а поддержка превосходна. Они классные.
Кортни Х.
13.10.2018 Еще один довольный клиент! Не самый дешевый, но от планирования до доставки и дальше, отличное обслуживание клиентов! Хотел «прикрутить» из коробки блок, и они доставили.Для моей маленькой каюты это был правильный выбор.
Рэй С.

У нас есть решения для лучистого отопления для любого проекта

Посмотреть примеры установки

Позвоните Janes Radiant прямо сейчас и получите информацию, необходимую для начала работы с первоклассным решением для теплого пола.

или отправьте быстрое предложение сейчас

Установка самодельной излучающей напольной трубы в плиту перекрытий

Хороший вопрос, но сложный, поэтому я начну сначала с простой части - при питании от электричества между этими двумя системами практически не будет разницы в эксплуатационных расходах.Любая форма производства тепла электрическим сопротивлением (полы с подогревом, печи, фены, чайники, обогреватели плинтусов и т. Д.) Будет стоить столько же по шкале «БТЕ на ватт».

Имейте в виду, что бойлер для водяного пола может работать от электричества или газа, поэтому любая разница в эксплуатационных расходах будет определяться вашими местными тарифами на газ и электричество. Тарифы на электроэнергию в Квебеке одни из самых низких, а в Онтарио одни из самых высоких, по этой причине очень мало людей в настоящее время устанавливают источники электрического тепла в Онтарио, но это самый распространенный источник тепла в Квебеке.Житель Онтарио, устанавливающий теплый пол, вероятно, выберет водяную систему с газовым котлом.

Что касается стоимости установки, вы можете найти системы электропроводки немного дешевле, но, чтобы быть уверенным, получите расценки на каждую из них. Если вы планируете сделать это самостоятельно, посмотрите несколько видеороликов, сделанных своими руками, и посмотрите, что вам будет проще, вот наше видео об установке гидронной трубы, это действительно довольно просто, но немного сложнее подключить коллектор и котел.

Полы с подогревом могут быть выполнены с помощью электрических проводов, гидравлических труб, но есть также одна компания, которая устанавливает трубы с воздушным обогревом в плитах на фундаменте, работающем от электричества или газа.Лучистое тепло - это очень удобный источник тепла, поэтому, если вы выберете более доступный источник топлива, а система будет правильно спроектирована для обогрева помещения, а стоимость установки будет доступной, вы, вероятно, будете довольны результатами.

И последняя мысль, которую мы поделились бы - будьте осторожны, чтобы вас не уговорили установить недостаточное количество изоляции под плитой. Не соблюдайте базовые требования Строительного кодекса, мы бы рекомендовали по крайней мере на 6 дюймов ниже обогреваемой плиты в большинстве частей Канады и даже больше в более холодных регионах.Подробнее об утеплении субплит здесь.

Окончательное руководство по лучистому теплу в нашем автономном кордовом доме

Раскрытие информации: Иногда я зарабатываю продукты или комиссионные от партнерских ссылок или партнерств в моем блоге. Я рекомендую только те продукты и услуги, которые я доверяю вам. Узнать больше.

Совместное использование - это забота!

Системы лучистого отопления могут быть удобным и эффективным способом обогрева дома. Мы расскажем вам об основах и покажем, как наша система лучистого отопления работает в нашем доме из бревен.

Когда мы были на стадии планирования нашего проекта строительства дома из бруса, мы рассмотрели широкий спектр способов обогрева и охлаждения нашего дома. Мы знали, что существует значительная вероятность того, что наша собственность будет отключена от электросети, поэтому мы исключили системы, потребляющие большое количество энергии, такие как электрические печи с принудительной подачей воздуха.

Идея установки системы лучистого тепла внутри бетонной плиты становилась все более и более привлекательной по мере того, как мы совершенствовали нашу конструкцию. Теперь, когда мы установили его сами и прожили с ним две зимы, как он себя показал? Вот что вам следует знать, если вы планируете использовать лучистое тепло для своего дома.

БЫСТРАЯ НАВИГАЦИЯ

Что такое лучистое тепло?

Почему вы выбрали лучистое тепло?

Сколько стоит ваша система?

Как настроена ваша система?

Это кто-то установил или вы сделали своими руками?

Где вы взяли свою систему?

У вас теплые полы?

Насколько теплее в вашем доме лучистое тепло?

Почему вы не выбрали солнечный водонагреватель?

Почему вы не выбрали электрический водонагреватель?

Сколько пропана используется?

Как вы экономите пропан И солнечную энергию с помощью вашей системы?

Что вы посоветуете тем, кто хочет самостоятельно собрать систему лучистого отопления?

Должен ли я работать с компанией или покупать запчасти самостоятельно?

Что такое лучистое тепло?

Лучистое тепло означает «использование источника тепла в полу (или стенах) для излучения тепла наружу через воздух», в отличие от принудительной воздушной системы, которая продувает теплый воздух через ряд вентиляционных отверстий. Источником излучения могут быть электрические элементы, но количество энергии для работы такой системы было для нас непомерно высоким вне сети, поэтому мы выбрали «гидронную» или водную систему.

Вот краткий обзор:

Да, это выглядит безумием. Да, это в нашей главной ванной. Нет, мы недостаточно тщательно спланировали, куда он пойдет. Вы можете прочитать все о том, как заранее спланировать такие вещи, здесь.

Почему вы выбрали лучистое тепло?

Во-первых, имело смысл пойти дальше и установить трубы до того, как мы залили плиту, просто чтобы иметь ее в качестве опции. Очевидно, вы не можете вернуться и установить что-либо на плиту после того, как это будет сделано, поэтому мы воспользовались этой возможностью, пока она у нас была.

Во-вторых, Марк был непреклонен в том, что не нагнетал воздух. Системы принудительной подачи воздуха продувают через вентиляционные отверстия аллергены и другие забавные вещи. К тому же они довольно громкие. Большинство людей слышали свист воздуха, проходящего через воздуховоды, и звуки печи. Я не осознавал, насколько мы привыкли к этому фоновому шуму, пока мы не переехали в наш дом и не обнаружили, насколько тихо излучаемое тепло!

Я заметил, что у Марка почти исчезли аллергии, когда он жил в доме без принудительной вентиляции.Это не то, с чем я лично боролся, но я заметил, насколько легче дышать. Воздух кажется «чище».

В-третьих, это помогает нам, когда мы не можем пользоваться дровяной печью. Первоначальная мысль заключалась в том, что однажды мы будем старыми и не захотим иметь дело с дровами. Реальность такова, что СЕЙЧАС гораздо больше ситуаций, когда мы не можем использовать дровяную печь. Когда мы выезжаем за город зимой, лучистое тепло поддерживает стабильную температуру в доме, чтобы избежать замерзания труб.Также помогает, когда мы дома совершенно измучены и не горят желанием разводить огонь.

Мы обнаружили, что дровяная печь дает нам более агрессивный тип тепла, но лучистое излучение дает нам больше свободы. Нам нравится иметь оба варианта.

Сколько стоит ваша система?

В сумме это было около 7500 долларов. Это включает в себя все компоненты, в том числе безбаковый водонагреватель. Вы можете узнать больше о различных расходах на нашу домашнюю сборку в этом посте.

Как настроена ваша система?

Наша излучающая система состоит из воды в трубке PEX, которая проходит через нашу бетонную плиту . Компания уложила трубы на место с помощью продукта под названием Crete-Heat , который представляет собой изоляцию, пароизоляцию и систему запирания - все в одном, которая удерживает трубы на месте без необходимости привязывать их к арматуре. Использование этой системы позволило нам полностью отказаться от арматуры и использовать для изготовления плиты бетон, армированный фиброй.

Система лучистого обогрева с использованием трубок из полиэтиленгликоля, помещенная в теплоизоляцию Крита

Это замкнутая система , что означает, что вода в нашем полу не взаимодействует с питьевой водой. В нашем районе открытая система не подходила.

Мы нагреваем систему с помощью нашего пропанового водонагревателя без бака 180 000 БТЕ и проталкиваем воду через электрические насосы AC .

Мы выбрали две зоны нагрева : одну для передней части дома (гостиная, кухня) и одну для задней части (спальни и ванные комнаты) . Наличие двух зон означает, что мы можем установить в спальнях температуру, отличную от температуры в передних комнатах.

Кто-нибудь установил вашу систему или сделал это самостоятельно?

Мы установили систему сами и ни в коем случае не сдавали эту часть внаем. Скажу, что это НЕ проект для начинающего DIYer, но и это не невозможно. Самой сложной «технической» частью было создание разводки и сборка труб и других частей коллектора.

Тем не менее, на самом деле самой сложной задачей было развернуть безбожное количество трубок PEX в 3:00 утра, потому что мы упрямы. Не упустите эту забавную историю.

Где вы взяли свою систему?

Мы создали пакет DIY с Radiantec , компанией, которая специализируется на системах лучистого отопления для людей, которые хотят установить его самостоятельно. В целом мы были очень впечатлены их уровнем обслуживания, компетентностью и доступностью.

Мы отправили им план нашего дома, и они вернули нам макет установки и ценовое предложение. Поскольку наша сборка была растянутой, мы смогли оплатить первую половину системы, когда установили ее в 2016 году:

Первая партия материалов для нашей самодельной излучающей системы выглядела в нашем пикапе так.

А потом заплатить за вторую половину, когда мы ее установили в 2017 году:

У вас теплые полы?

Это, вероятно, самое большое заблуждение людей о нашем лучистом тепле. Представьте это как бассейн: если температура воды составляет 76, и вы входите в него, вы ощущаете, что вода действительно холодная, потому что температура вашего тела больше, чем 98. Наши полы такие же. Если установить термостат пола на 76, он по-прежнему будет холодным на ощупь, но окружающий воздух согреется и станет более комфортным.

Насколько тепло становится в комнате лучистым теплом?

Используя предыдущий пример, если мы установим температуру пола равной 76, для нас более вероятно, что воздух будет примерно на 10 градусов или около того ниже этого значения, около 66 градусов. Поскольку наши стены сделаны из дров, они обладают огромной тепловой массой, и я держу пари, что наша излучающая система должна как бы «бороться» с влиянием стен. Я не могу сказать, как работала бы та же лучистая система, если бы наши стены были каркасными.

Термостат позволяет температуре воды подниматься до 82, но мы не склонны поднимать ее до такой степени, потому что не хотим использовать так много пропана.

Почему вы не выбрали использование солнечной энергии для горячего водоснабжения?

В то время это был вопрос стоимости и практичности системы. Мы не были полностью уверены, что сможем создать массив солнечных обогревателей, достаточно больших в нашем бюджете, чтобы обеспечивать горячую воду по запросу для нашего лучистого И регулярного использования (например, для купания, мытья посуды и т. Д.). Пропан был для нас довольно недорогим способом обеспечить удовлетворение наших потребностей.

Конечно, по мере того, как наша усадьба развивается и мы ищем более экологичные варианты, я, конечно, не мог исключить солнечное отопление!

Почему тогда вы не выбрали электрический водонагреватель?

Любой прибор с электронагревательным элементом потребляет ТОННУ энергии.Мы могли бы использовать электрический водонагреватель, электрическую печь и электрическую плиту вне сети, но нам пришлось бы установить огромную солнечную энергетическую систему. Проще говоря, у нас не было на это денег.

У нас есть планы по расширению нашей системы в будущем, и со временем мы можем переключиться на большее количество электроприборов. А пока пропан работает отлично.

Сколько пропана используется?

Трудно сказать, потому что у нас есть один большой резервуар для обслуживания дома и несколько пропановых приборов. Мы используем пропан для нагрева воды для стирки, излучаемой воды, питания кухонной плиты и холодильника.

Наш бак на 500 галлонов. «Полный» - это фактически только 80% емкости или 400 галлонов. У нас он был заполнен в начале августа, и на момент написания статьи он сидел чуть ниже 40%. Это означает, что нам удалось израсходовать около 200 галлонов для ВСЕХ устройств всего за 8 месяцев. Это в среднем 25 галлонов в месяц.

В этом году мы включили нашу систему примерно в первую неделю ноября и отключили ее в середине марта. В прошлом году у нас всю часть апреля шел снег, что сделало отопительный сезон более длинным. Каждый год будет отличаться, поэтому наше использование будет отличаться.

Как вы сэкономите пропан И солнечную энергию с помощью этой системы?

Это уже довольно эффективная система, но мы хотели посмотреть, сможем ли мы сделать нашу вторую зиму здесь даже более «эффективной», чем нашу первую.

В этом году мы установили нашу радиантную систему на таймер , чтобы она работала только в часы пик, примерно с 9:30 до 15:30. Это означало, что мы могли избежать использования лишнего заряда батареи для системы ночью. Огромная тепловая масса нашего деревянного дома имеет тенденцию удерживать лучистое тепло в течение ДОЛГО времени.

Мы установили термостаты примерно на 76 (реальная температура воздуха около 66) и позволили системе поработать до этого. Обычно, когда термостат достигает заданной температуры, система переходит в режим ожидания. Если бы это был очень холодный день с отрицательными температурами, система могла бы включаться и выключаться чаще, но в большинство дней стандартной зимы KY система может даже не включиться до того, как таймер отключит ее.

Наш распорядок дня в этом году сиял, а ночью горел огонь. Иногда мы разводили костер и утром, если бы было очень холодно. Похоже, этот распорядок сэкономил нам солнечную энергию, пропан И древесину.

Что вы посоветуете тем, кто хочет установить систему своими руками?

1. Создайте специальное пространство для коллектора, водонагревателя и других элементов.

Ваша система будет занимать много места на стене в вашем доме.Если вы проектируете дом с нуля, вам следует взглянуть на макеты, которые обеспечивают выделенное пространство для ваших домашних систем . Это одна из проблем, на которые я обращаю внимание в этом посте при создании идеальной планировки усадьбы. Потратьте некоторое время на то, чтобы визуализировать красивую чистую установку Radiant, и освободите больше места, чем вы думаете.

2. Еще раз убедитесь, что у вас достаточно материалов, которые вам понадобятся.

Это верно, независимо от того, занимаетесь ли вы поиском материалов самостоятельно или работаете в специализированной компании, как мы.Вот история, чтобы проиллюстрировать, почему:

Когда мы устанавливали теплоизоляцию Crete-Heat, мы дошли до конца и поняли, что нам не хватает. И тем не менее, Radiantec заверил нас, что все было доставлено именно в том количестве, в котором мы нуждались, и что же произошло? Короче говоря, они предположили, что мы выбрали стандартный путь - укладываем синюю доску теплоизоляции под деревянными стенами, поэтому отправленный нам Crete-Heat покрыл только область внутри стен.

Нам никогда не приходило в голову перепроверить это с Radiantec, и мы заплатили за эту оплошность. Нам не хватало примерно 150 квадратных футов, и мы усердно работали, чтобы закончить установку системы, чтобы инспектор мог посмотреть на нее рано утром следующего дня!

Рядом с нами был только ОДИН дилер, который продавал Crete-Heat, и они были в 2,5 часах езды.

С учетом проезда, погрузки и проезда к обеду мы отстали почти на 6 часов. Но мы ДОЛЖНЫ его закончить. Так что мы хорошо поработали в темноте ночи, укладывая изоляцию. Сонливые и совершенно измотанные, мы начали раскручивать трубку PEX около 1:00. Обычно это довольно утомительная работа, но уровень разочарования, который у нас был на тот момент, был выше. В конце концов, мы сдались около 3:30 утра, завершив работу только в одной зоне нашей системы отопления.

Я украл эту фотографию, потому что знал, что хочу ее запомнить, но мы все время были измотаны и злились.

На следующее утро Марк вышел очень рано (примерно через 2 часа сна) и начал установку следующей зоны. Этот небольшой сон был ключом к тому, чтобы найти способ заставить PEX уложиться на Крите-Хите.После этого он установил большую часть остальной части PEX. Пришел наш инспектор и сказал: «У тебя все хорошо! Просто закончите вторую зону, как первую, и будет хорошо ». Он устанавливал излучающие системы и тратил время на то, чтобы сочувствовать трудностям развертывания PEX.

Вот и все. Не прошел / не прошел. Просто поощрение.

Это была одна из многих причин, по которым работать со строительным инспектором было не так уж плохо. На самом деле, это было неплохо.

Вы бы порекомендовали купить комплект для самостоятельного изготовления, а не пытаться покупать запчасти самостоятельно?

ДА. Если вы сами не обладаете огромным опытом в проектировании такой системы отопления, оставьте это профессионалам. Есть определенный комфорт, зная, что у вас есть все необходимое для того, чтобы автономная система просто РАБОТАЛА.

Если вы собираетесь пойти по пути «сделай сам», обратитесь в компанию, которая имеет большой опыт и качественное обслуживание клиентов. .В нашем случае нам очень понравилось работать с Radiantec. И нет, мне не заплатили за это. На самом деле, я почти уверен, что они понятия не имеют, что этот пост существует… пока.

Radiantec проделал большую работу, сообщив нам, какой уровень навыков вам действительно необходим. Когда Марк создавал нашу систему с ними, они сказали: «Если вы немного почините водопровод, вы можете установить наши системы», и они были правы. Ему пришлось научиться паять медные трубы, и у него было несколько вопросов о давлении и компонентах, но они с легкостью на них ответили.

Все, что они нам прислали, сказочно продержалось две зимы без каких-либо проблем! Если вы привыкли к системе с принудительной подачей воздуха, вам придется немного поучиться, но покупка того стоила.

Планируете системы для вашего будущего дома? Подпишитесь, чтобы получить наше бесплатное руководство. Это поможет вам грамотно начать путь к собственнику-строителю:

Мы купили 16 акров необработанной земли и с нуля построили автономный бревенчатый дом! Вы можете узнать об этом подробнее здесь.

Если вы еще этого не сделали, подпишитесь на нас в Facebook, Instagram и Pinterest, чтобы получить больше вдохновения, которое не обязательно попадет в блог. Спасибо за чтение!

План солнечного отопления для любого дома

Сократите свои счета за отопление с помощью этого захватывающего плана солнечного отопления для любого дома. Вы можете использовать воду, нагретую солнечными батареями, для обогрева вашего дома с помощью лучистого обогрева пола или плинтуса, или вы можете использовать ее для предварительного нагрева воды, поступающей в ваш водонагреватель.Если вы можете собрать колоду, вы сможете построить эту супер солнечную систему!

Пора воспользоваться преимуществами солнечного тепла, чтобы снизить вашу зависимость от ископаемого топлива и снизить счета за отопление. Эту простую, но эффективную систему можно использовать практически в любом доме. Поскольку солнечные коллекторы и резервуар для хранения тепла для системы встроены в небольшую новую пристройку, вам не нужно полностью переделывать свой дом для использования солнечного тепла. В солнечные дни (или даже частично солнечные) коллекторы нагревают накопительный бак.Когда дому требуется тепло, горячая вода из водонагревателя передается в дом по подземной трубе в систему лучистого теплого пола. (См. Иллюстрацию в галерее изображений.) Новое здание, в котором размещаются наши коллекционеры, представляет собой складское помещение, но вы можете использовать его как студию, театр или мастерскую.

• Коллекторы монтируются на уровне земли, где их легко построить и обслужить.

• Коллекторы можно ориентировать и наклонять для максимального сбора солнечной энергии.

• Коллекторы и здание могут использовать общую структуру таким образом, что материальные затраты и время на строительство сокращаются как для коллекторов, так и для навеса.

• Коллекторы хорошо смотрятся в комплекте с навесом (см. Фото, Галерея изображений).

• Вам не нужно искать в доме место для большого резервуара для хранения тепла.

• Круто наклоненные или вертикальные коллекторы, расположенные близко к земле, получают выгоду от света, отраженного от земли, особенно когда земля покрыта снегом. Вертикальные или почти вертикальные коллекторы менее подвержены перегреву летом.

Рекомендации

Есть много способов построить эту систему, но помните эти рекомендации по проектированию, чтобы ваша система работала хорошо:

• Коллекторы должны быть обращены в пределах 30 градусов от истинного юга и не должны быть затенены деревьями или строениями в течение трех часов до и после солнечного полудня. Обязательно внимательно проверьте наличие каких-либо препятствий, которые могут затенять коллекторы (см. «Обследование солнечной площадки» в разделе «Ресурсы» ниже).

• Чтобы свести к минимуму потери тепла из труб, по которым вода идет в дом, коллекторы должны располагаться как можно ближе к дому. Трубы должны быть хорошо изолированы, а траншея должна быть достаточно глубокой, чтобы трубы проходили ниже линии замерзания в вашем районе.

• Резервуар для теплоносителя должен быть хорошо изолирован. Это требует тщательной изоляции и тщательного закрытия крышки резервуара.

Система, распределяющая тепло внутри дома, должна иметь возможность использовать воду с минимально возможной температурой. Вода с более низкой температурой для отопления позволит солнечным коллекторам работать более эффективно и собирать больше тепла. Мы добавили систему лучистого теплого пола для распределения солнечного тепла по всему дому. Этот сияющий пол может использовать воду с температурой до 85 градусов для нагрева пола.

Наша система разработана так, чтобы быть максимально простой. В нем используется конструкция, в которой вода стекает обратно из коллекторов в резервуар для хранения для защиты от замерзания.Поскольку здесь используется обычная вода, а система выбрасывается в атмосферу, нет необходимости в расширительных баках, предохранительных клапанах, вакуумных прерывателях, антифризах или теплообменниках. Водопровод коллекторного контура состоит из нескольких футов трубы и циркуляционного насоса - вот и все. Эта простота снижает стоимость и трудозатраты на сборку системы, а отсутствие теплообменников увеличивает эффективность.


Общий объем работы действительно складывается, поэтому не забудьте выделить достаточно времени - это не один проект на выходные.Но это не ракетостроение. Если вы можете собрать колоду, вы можете построить и эту систему.

Проектирование системы

Сарай может быть практически любой конструкции. Мы выбрали модифицированную двускатную крышу, чтобы она соответствовала стилю нашего существующего гаража и обеспечила чердак с хорошим складским помещением. Единственное требование: у сарая должна быть южная стена или крутая южная крыша, доходящая до уровня земли, и чтобы она была достаточно большой, чтобы обеспечить желаемую площадь коллектора.

Чтобы упростить объединение коллекторов с южной стеной сарая, выберите ширину, высоту и расстояние между стойками южной стены в соответствии с коллекторами.Это может привести к немного нетрадиционным размерам. Лучше всего начинать с размеров пластин поглотителя коллектора и панелей остекления и работать оттуда.

Мы выбрали интервал ширины рамы отсека коллектора 48-1 / 4 дюйма, чтобы стандартные 48-дюймовые панели остекления можно было установить непосредственно на раму коллектора без резки. Четверть дюйма позволяет расширить панель остекления. (См. «Поперечное сечение коллектора» ниже.)

Пластины абсорбера являются сердцем коллектора, и большая часть его характеристик зависит от абсорбера.Изготовление пластин также довольно сложно и требует много времени, потому что они состоят из ряда медных трубок, припаянных к медному листу. Медные трубки соединены коллекторами. Пластины абсорбера можно приобрести с выборочной отделкой, которая снижает потери тепла и делает их более эффективными. Мы решили купить предварительно изготовленные пластины поглотителя коллектора StarFire, а затем изготовить остальную часть рамы и покрытия коллектора из стандартных пиломатериалов и комплектующих для теплицы. Мы использовали двухстенное остекление из поликарбоната, которое немного более эффективно, чем одностенное, и с ним легко работать (см. «Ресурсы» ниже).

Чтобы коллекторы стекали обратно в резервуар при отключении насоса, коллекторы должны иметь уклон вниз к резервуару. Для этого необходимо, чтобы весь ряд коллекторов имел уклон к одному концу с уклоном не менее одной восьмой дюйма на фут. Сантехника также должна быть наклонной, и ни одна линия не должна быть меньше трех четвертей дюйма в диаметре. Мы использовали медную трубку диаметром 1 дюйм.

Построй сарай и коллектор

Южная стена нашего сарая представляет собой обычную конструкцию стоек 2 на 6 с половинной фанерной обшивкой. С южной стороны сайдинга нет, а обшивка также служит задней стенкой коллектора. Каркас коллектора выкладывается прямо над обшивкой южной стены. Лучше всего разложить полную раму коллектора на плоской поверхности, чтобы вы могли убедиться, что все подходит, и вырежьте вместе выемки в раме для коллекторов абсорбера и горизонтальных опор остекления. При вырезании опорных пазов коллектора в раме обязательно учитывайте тот факт, что коллекторы абсорбера должны иметь наклон, а нижний угол панелей абсорбера должен быть на несколько дюймов выше уровня воды в резервуаре для слива.

Установить раму коллектора на обшивку южной стены. Используйте стопорные болты с головками в расточенных отверстиях, чтобы они находились заподлицо с передней частью рамы. Заткните все внешние края, чтобы предотвратить утечку воздуха. Передняя поверхность рамы - это поверхность, на которой будут установлены панели остекления, поэтому убедитесь, что она гладкая.

Установите полиизоциануратную изоляцию в каждый отсек коллектора. Прибейте его к обшивке крупными гвоздями. Не используйте внутри коллектора пенополистирольный утеплитель - он плавится.

Просверлите полудюймовые дренажные отверстия в нижней панели каждого отсека коллектора, чтобы могла вытечь вся вода, которая может попасть внутрь.

Обрежьте концы труб коллектора абсорбера так, чтобы они соответствовали друг другу при установке в раму, затем поместите пластины абсорбера в выемки в раме. Мы спаяли коллекторы вместе с помощью обычных медных паяных муфт.

Подающая линия от насоса резервуара прикреплена к нижнему коллектору на нижнем конце. Возвратный трубопровод прикреплен к верхнему коллектору на верхнем конце.Остальные открытые концы каждого коллектора закрыты крышками. Проверить коллектор на герметичность.

Мы включили вентиляционные отверстия в каждый отсек коллектора, чтобы снизить вероятность перегрева коллектора, когда через него не течет вода. Вентиляционные отверстия состоят из высоких и низких отверстий в задней стенке каждого отсека коллектора. Воздух из навеса попадает в нижнее отверстие, проходит через коллектор и выходит из верхнего отверстия. Этот поток воздуха обеспечивает охлаждение коллектора. В верхних отверстиях есть дверцы для контроля воздушного потока. (Аналогичную концепцию дизайна см. В выпуске за декабрь 2006 г. / январь 2007 г. - «Построение простого солнечного обогревателя». - МАТЬ.)

Установите горизонтальные опоры остекления в вырезанные ранее пазы. Они расположены сразу за панелями остекления, чтобы поддерживать их и предотвращать коробление. Мы использовали электрические металлические трубы (EMT) для опор.

Установить панели остекления. Мы использовали двухслойные остекленные панели из поликарбоната размером 4 на 12 футов и закрепили их вертикальными полосами размером 1 на 2 дюйма, прикрученными к раме коллектора.Эти планки для крышек вырваны из композитных досок настила, которые, вероятно, прослужат дольше, чем обычные деревянные планки. Мы использовали винты из нержавеющей стали, чтобы предотвратить появление пятен ржавчины. Между панелями остекления и рамой коллектора не использовались герметик или лента для остекления - они работали нормально, без протечек - и это значительно упрощает снятие панелей остекления.

Резервуар для хранения

Резервуар достаточно большой, чтобы вмещать собранного солнечного света примерно за один солнечный день. В солнечный день в резервуаре может быть достаточно энергии, чтобы обогреть дом в течение ночи и часть следующего дня, если будет облачно.Общее практическое правило - на квадратный фут коллектора должно приходиться от 1,5 до 2 галлонов воды.

Ватерлиния резервуара должна быть на несколько дюймов ниже нижнего коллектора коллекторов, чтобы коллекторы могли полностью стекать обратно в резервуар. В нашем случае резервуар высотой 3 фута погружен в землю примерно на 2 фута, поэтому коллекторы можно было установить чуть выше фута над нижней частью южной стены.

Мы решили построить резервуар с фанерными стенками, облицованными резиновой мембраной (облицовка пруда) из этилен-пропилен-диенового мономера (EPDM). Дно и стенки резервуара изготовлены из внешней фанеры толщиной три четверти дюйма. Фанера поддерживается рамой 2 на 4 вокруг основания стен и второй рамой 2 на 4 вокруг верхней части стен. В центре длинных стен используется один вертикальный элемент жесткости 2 на 4. Вертикальные скосы размером 2 на 3 используются в каждом углу резервуара для связывания торцевых и боковых стенок вместе. Металлическая стяжка проходит через верхнюю часть резервуара посередине длинных стенок и связывает верхние части длинных стенок вместе.Эта натяжная стяжка необходима для предотвращения разрушения длинных стенок резервуара из-за внешнего давления воды.

Конструкция резервуара важна; он будет вмещать около 4000 фунтов воды! Все стыки нужно тщательно склеить и скрутить. Резервуар должен стоять на ровной и твердой поверхности. Мы поместили резервуар на примерно 3 дюйма промытого гравия, который был выровнен и утрамбован.

Когда фанерная оболочка резервуара будет завершена, вырежьте кусок материала для облицовки водоема из EPDM, достаточно большой, чтобы покрыть весь резервуар без швов. Положите лайнер на верхнюю часть резервуара и осторожно втяните его в резервуар. После того, как лайнер коснется дна резервуара, снимите обувь и приступайте к работе изнутри резервуара. Продолжайте вбивать лайнер в резервуар, пока он не прижмется к стенкам. Сложите весь лишний материал в каждом углу в одну аккуратную складку. Затем прикрепите подкладку к верхней раме силиконовым герметиком, удерживаемым на месте несколькими скобами, и обрежьте излишки.

Крышка бака сделана из двух слоев жесткого пенопласта толщиной 2 дюйма, приклеенных к жесткому картону.Дно покрыто слоем EPDM. Крышка должна быть плотно прижата к бачку, чтобы не выходил водяной пар - мы использовали стяжные винты.

Обязательно устанавливайте насос и контроллер в местах, защищенных от низких температур. Мы сделали это, разместив оба в отсеке рядом с резервуаром для хранения, при этом большая часть изоляции огибает его снаружи, поэтому отсек остается теплым за счет тепла от резервуара.

Большинство труб, входящих в резервуар, проходят через верхний край, а затем опускаются в резервуар. Это исключает проникновение футеровки из EPDM и снижает вероятность утечек. Исключением является входной патрубок насоса, который проходит сквозь стенку резервуара. Это необходимо, потому что насос должен быть установлен ниже ватерлинии бака, чтобы сохранить его заливку. Для соединения через облицовку резервуара используйте качественную переборку.

Желоб для теплопередачи

Траншея для перекачивающих труб должна проходить ниже линии замерзания, поэтому изоляция трубы очень важна.Для нашей 120-футовой трубы около 3 процентов тепловой энергии воды теряется на пути туда и обратно. Мы использовали три четверти-дюймовые трубы из хлорированного поливинилхлорида (ХПВХ) для линий подачи и возврата. Труба PEX, вероятно, также подойдет.

Мы сделали изоляцию для труб, разрезав полосы шириной 8 дюймов из изоляционной плиты из экструдированного полистирола (розового цвета) толщиной 2 дюйма. По длине каждой полосы вырезаются две канавки диаметром три четверти дюйма, чтобы в них можно было вставлять трубы. Одна 8-дюймовая полоса проходит под трубы.Сверху на трубы укладывается еще одна полоска. Полосы склеиваются пенополиуретановым утеплителем из баллончика. Полоски можно утяжелить или связать, пока пена не затвердеет.

Распределение солнечного тепла

Мы решили отремонтировать наши полы, чтобы включить в них водяное излучающее тепло. Солнечное отопление и теплые полы представляют собой эффективное сочетание, к тому же нам не нравились наши старые полы. Мы сделали это, удалив существующий чистовой пол и установив проставки из фанеры толщиной три четверти дюйма с прорезями между распорками для труб из PEX.Алюминиевые пластины теплоотвода использовались для повышения эффективности и устранения горячих точек непосредственно над PEX-Aluminium-PEX. Это тип трубок PEX, в которых между двумя слоями PEX находится слой алюминия. Преимущество заключается в том, что при нагревании он расширяется намного меньше, чем стандартный PEX, поэтому шумы от пола менее вероятны. Также его проще установить, поскольку он сохраняет форму при изгибе. После установки PEX мы покрыли полы ламинатом.

В качестве приблизительного ориентира, трех петель примерно по 250 футов каждая (всего 750 футов) было достаточно для распределения тепла от солнечных коллекторов площадью 240 квадратных футов.

Все контуры теплого пола начинаются и заканчиваются в одной точке. Один конец каждой петли подсоединен к подающему коллектору; другой конец - к возвратному коллектору. Вода из накопительного бака закачивается в подающий коллектор, затем выходит через петли пола и обратно в обратный коллектор, где по трубе она возвращается в накопительный бак. Если вода из накопительного бака слишком горячая, чтобы идти прямо на пол, смесительный клапан, установленный на линии подачи, смешивает воду, возвращающуюся из контуров пола, с водой подачи, чтобы снизить температуру до уровня, безопасного для пола.Мы использовали коммерческий набор коллекторов подачи и возврата, который включал в себя всю арматуру, вентиляционные отверстия, клапаны и датчики температуры.

Автоматика

Элементы управления системой просты и обеспечивают эффективное управление системой. Стандартный дифференциальный контроллер Goldline используется для управления насосом, который перекачивает воду в коллекторы. Он определяет, когда коллектор горячее, чем вода в баке, и включает насос.

В первый месяц мы только что отметили, когда температура в баке была выше 90 градусов, и вручную подключили насос для циркуляции горячей воды по полам.Когда бак опустился ниже 90 градусов, мы отключили насос. Это на удивление эффективно и дает хорошее представление о том, как работает система.

С тех пор я установил два электронных термостата. Первый включается, когда температура в баке выше 90 градусов, а второй включается, когда температура в помещении опускается ниже 70 градусов. Эти два термостата подключены последовательно, так что насос включается только тогда, когда в баке жарко, а в доме холодно. И поскольку оба термостата работают от 120 вольт переменного тока, нет необходимости в низковольтной управляющей проводке или реле.

Система управления настроена на использование тепла, как только накопительный бак нагревается достаточно для подачи полезного тепла. Использование тепла, как только резервуар достигает 90 градусов, вместо того, чтобы ждать, пока резервуар нагреется, повышает эффективность коллекторов, а также снижает потери во всей системе. Например, в день с температурой 35 градусов и полным солнцем коллекторы будут работать с КПД примерно 59 процентов, если температура воды в резервуаре составляет 90 градусов, по сравнению с эффективностью 42 процента, если температура резервуара составляет 150 градусов.(Щелкните здесь, чтобы просмотреть схему управления солнечным навесом в формате PDF.)

Рабочие характеристики

Вот данные о производительности за два дня выборки с прошлой зимы.

, 12 января 2007 г .: очень холодный солнечный день. В 10 часов утра, когда коллектор начал собирать тепло, температура на улице была 20 градусов ниже нуля! Коллектор прогревал воду в накопительном баке с утренней низкой температуры 85 градусов до 125 градусов днем. Эта тепловая энергия, хранящаяся в воде, эквивалентна 2 галлонам пропана, сжигаемым в печи с типичным (85%) КПД.

27 января 2007 г .: Типичный солнечный зимний день с максимумом 30 градусов. Танк прогрелся с утреннего минимума в 85 градусов до дневного максимума в 132 градуса. Это эквивалент энергии 2 1/2 галлона пропана, сжигаемого в типичной печи.

Стоимость и возврат солнечной энергии

Стоимость компонентов солнечной системы составила около 4200 долларов. Сюда входят налоговые льготы Монтаны и скидка на сайдинг, который потребовался бы для сарая, если бы сборщики не покрыли южную стену.По моим оценкам, эта система сократит использование пропана примерно на 340 галлонов в год, что в настоящее время стоит около 740 долларов в нашем районе. Простой срок окупаемости составляет около 5 1/2 лет (по цене на пропан 2007 г.). Вы можете найти полный анализ затрат в формате PDF здесь.

Другие возможности использования солнечной энергии

В проект может быть включен солнечный нагрев воды для бытовых нужд. За счет предварительного нагрева воды, когда полная мощность коллектора не требуется для обогрева помещения, система принесет большую прибыль.

Вы можете использовать часть тепла коллектора для обогрева нового здания коллектора. Вы можете использовать схему вентиляции, описанную выше, для обеспечения отопления. Используя часть мощности коллектора для отопления нового здания, в доме собирается немного меньше тепла. Но коллектор будет работать более эффективно, если воздух будет проходить через вентиляционную систему. Если вы решите сделать это, убедитесь, что новое здание хорошо утеплено и герметично.


Ресурсы солнечного отопления

Веб-сайт Гэри Рейсы

Исследование участка солнечной энергии (для проверки затенения)

Пластины абсорбера коллектора

Дифференциальный контроллер Goldline GL30

Электронные термостаты
Johnson Controls A419
(можно получить из нескольких источников)

Остекление из поликарбоната с двойными стенками
(также можно приобрести в других магазинах теплицы)

Коллекторный насос и циркуляционный насос
Taco Hydronic Systems
Grundfos


Извлеченные уроки: вы можете построить свою солнечную систему еще лучше!

Хотя проект оказался успешным, и мы вполне удовлетворены его работой, всегда есть возможности для улучшения. Вот некоторые вещи, которые мы бы сделали иначе:

Используйте вертикальные панели коллектора (а не наклоненные под углом 70 градусов). Это должно:
• Собирать примерно такое же количество энергии.
• Меньше вероятность перегрева летом.
• Собирайте намного меньше снега во время метели.
• Легче построить и легче полностью интегрировать коллектор в стену.
• Включите небольшой выступ с желобом над коллекторами. Летом это затеняет верхнюю часть коллектора, а желоб предотвращает попадание талого снега на остекление коллектора.
• Сделайте рамы коллектора размером 2 на 6 вместо 2 на 4, что даст больше места для изоляции за пластинами абсорбера и немного больше места между остеклением и плитами абсорбера.
• Полностью интегрируйте коллектор в стену сарая, чтобы каркас коллектора был таким же, как и каркас стены. Это можно сделать с помощью шпилек 2 на 6 на расстоянии 4 фута - возможно, с более тяжелыми верхним и нижним порогами - в зависимости от размера сарая. На внутреннюю поверхность стоек можно наносить комбинированную оболочку и заднюю часть коллектора.Это позволит сэкономить дополнительные деньги, материалы и труд.
• Включите слой полиизоциануратной изоляции внутри фанерных стенок резервуара для хранения. Это лучшее место для установки теплоизоляции, так как нет ни каркаса резервуара, который подходил бы для изоляции, ни теплового моста. Танк можно было сделать немного выше, чтобы компенсировать потерянный объем.
• Уменьшите потери при передаче тепла в дом, построив навес для солнечных батарей ближе к дому и / или еще лучше изолировав подземные трубы.
• Соедините коллекторы вместе с помощью штуцеров или высокотемпературного силиконового шланга вместо паяных муфт.


Гэри Рейса увлечен солнечным отоплением. Он борется со Стариком Зимой с помощью солнечного тепла с тех пор, как переехал в Монтану. Если у вас есть комментарии или вопросы по этому проекту, оставьте их в разделе комментариев ниже или напишите автору по адресу [email protected] com.


Покажите свою солнечную батарею

Мы всегда ищем фотографии привлекательных домов на солнечных батареях, чтобы их можно было профилировать или разместить на обложке журнала Mother Earth News .Если у вас есть фотографии, которыми вы хотите поделиться с нами, разместите их в Интернете на сайте MotherEarthNews.com.

Открытая система прямого нагрева обеспечивает тепло и горячую воду от ОДНОГО водонагревателя

«Открытая прямая излучающая система» - это значительный прорыв в конструкции лучистого отопления. Открытая прямая излучающая система предлагает беспрецедентную эффективность с очень доступной начальной стоимостью и наша предпочтительная система из всех систем лучистого отопления. Это единая система, которая работает двумя разными способами. .Когда требуется обогрев пола, включается насос, и вода вытекает из бака, через зону излучающего теплого пола и обратно в бак. Когда требуется горячая вода, вода вытекает из резервуара и направляется в арматуру. Вся вода в системе остается питьевой.

Это, пожалуй, самая энергоэффективная и экологически чистая система отопления в мире.

Это одно из немногих исключений из правила, что лучшие вещи стоят дороже.Вы буквально получаете гораздо лучшую систему за гораздо меньшие деньги.

Открытые прямые преимущества энергоэффективности системы.

  • «Открытая прямая система» использует лучистое отопление, которое на принципиально более энергоэффективно .
  • Конструкции двойного назначения имеют менее 1/2 потерь в режиме ожидания двух независимых методов. Один набор исключен, а другой уменьшен из-за эффективного использования.
  • Более низкая первоначальная стоимость дает возможность купить более качественный и эффективный агрегат.
  • «Открытая прямая система» совместима с солнечной .
  • Бытовые водонагреватели потенциально более эффективны, чем бойлер . Они могут работать при низких температурах и позволяют конденсировать дымовые газы. Имейте в виду, что эти преимущества доступны только с качественными водонагревателями и не могут быть реализованы с дешевыми моделями.
  • Предварительный нагрев холодной воды обеспечивает ограниченное естественное охлаждение за счет того, что холодная замещающая вода проходит через трубы в полу перед тем, как попасть в резервуар.
  • Бак позволяет установить огромный теплообменник для дымохода.

Экологические преимущества открытой системы Direct.

  • Меньший расход топлива
  • ЕСЛИ ВЫ СОГЛАСИВАЕТЕ ПАР В ВЫПУСКНОМ УПРАВЛЕНИИ ДЛЯ ВОДЫ, ВЫ МОЖЕТЕ ПОЛУЧИТЬ ЕЩЕ 10% ЭФФЕКТИВНОСТИ. Значительные количества загрязняющих веществ растворяются в воде, и они безвредно спускаются в канализацию, вместо того, чтобы загрязнять воздух.

Другие преимущества системы «Open Direct»

Наша открытая прямая система исключительно доступна по цене

  • Наш дизайн простой и элегантный
  • В конструкции используется водонагреватель двойного назначения
  • Никакой котел не экономит тысячи долларов
  • В нашей конструкции используется на деталей меньше
  • Простая установка экономит затраты на рабочую силу
  • Энергоэффективность снижает затраты на топливо.

Простота установки

Наша открытая прямая система отличается простой конструкцией и небольшим количеством деталей по сравнению с другими системами.

Легко работать с

Простота нашей конструкции и легкость, с которой вы можете найти наши детали в любом хозяйственном магазине , делают эту систему без проблем для мастера или Do-It-Yourselfer .

Простота обслуживания

Наш дизайн прост для понимания.Наша излучающая система работает при гораздо более низких температурах, чем у печи, поэтому с ней безопаснее работать, а наши материалы служат долго, - поэтому они не нуждаются в постоянном уходе.

Легко достать запчасти для

У нас простая конструкция и общие детали . Это может показаться не очень хорошим, но это так! Вы можете найти запчасти, которые мы используем, в любом хорошем хозяйственном магазине, специального заказа не требуется.

Меньше деталей

Поскольку наша конструкция проста, и мы используем водонагреватель для отопления и горячего водоснабжения, наша система менее сложна и использует меньше деталей .

Более надежный

Наша система имеет меньше движущихся частей , работает при более низких температурах, чем котельные системы, и предлагает нержавеющую сталь.

Более длительный

Более низкие рабочие температуры, конструкция из нержавеющей стали и высококачественные трубки - это система, которая служит и служит .

Энергоэффективность

Лучистое отопление естественно энергоэффективно.Наша система работает при более низких температурах, поэтому требуется на меньше топлива. для нагрева воды, а наши водонагреватели конденсируют дымовые газы, чтобы получали максимальное количество тепла от вашего топлива. .

Экологически чистый

Поскольку мы используем конденсационные водонагреватели, наши системы имеют меньше выбросов, чем другие. Наши системы также потребляют меньше топлива, чем котельная система , и совместимы с солнечными батареями.

Совместимость с Solar

Наша открытая прямая система совместима с солнечной батареей .Вы можете запланировать установку солнечных батарей на начальном этапе или в любое время в будущем. Ознакомьтесь с нашей библиотекой солнечной энергии для получения дополнительной информации о том, как интегрировать солнечные панели в вашу систему лучистого отопления.

Сделай сам дружелюбно

Наша открытая прямая система - это простая, элегантная конструкция , в которой используются простые для поиска общие детали. Многие из наших клиентов предпочитают использовать нашу бесплатную помощь в проектировании и устанавливают систему самостоятельно с большой экономией .
Подробнее об установке своими руками здесь.

Соответствует коду

Наши системы соответствуют нормам . Обратитесь к своему техническому специалисту за дополнительной информацией о вашем конкретном приложении, но в целом вот некоторая важная информация:

Сейф

Наша система работает при более низких температурах, чем системы с бойлером , что делает ее более безопасной в установке, использовании и обслуживании.

ВНИМАНИЕ, ОТРИЦАТЕЛЬНОСТЬ

Здесь следует отметить, что инновации не всегда приветствуются теми, кто особо заинтересован в существующем статус-кво. Вы должны учитывать источник, когда оцениваете комментарии тех, кто получает прибыль от продажи котлов. Низкая стоимость и простота не всегда приветствуются. Вы не можете получить прибыль в 5000 долларов из системы за 5000 долларов. Использование водонагревателей в системах лучистого отопления допускается всеми основными нормативами. Не было ни одного случая болезни легионеров, приписываемой открытой прямой системе.

Не позволяйте лжи недовольных конкурентов лишить вас того, на что вы имеете право.

Открытая прямая система - это отдельная система , которая работает двумя разными способами :

  • Работа в режиме обогрева - в этом режиме обогревается ваш дом.
  • Работа в режиме горячего водоснабжения - в этом режиме подается горячая вода.

Эта оригинальная полностью автоматическая система . Это
без участия домовладельца.Вам не нужно выполнять какие-либо отдельные действия или настройки, чтобы использовать его. Вот как работают два разных режима, начиная с режима нагрева:

Когда термостат определяет потребность в тепле, он включает насос. Теплая вода перекачивается из водонагревателя по трубам в полу, излучая тепло через систему обогрева пола в жилые помещения. Теплая вода достигает конца петли трубок, которая значительно холоднее, чем была в начале, и возвращается к нагревателю для повторного нагрева.

Примечание: Холодная вода не поступает в систему во время режима отопления , если кто-то не наберет горячую воду, потому что система уже заполнена.

ОПИСАНИЕ ПОТОКА - Работа в режиме обогрева

  • Когда требуется тепло, включается насос, и вода вытекает из верхней части бака через зону нагрева и обратно в нижнюю часть бака для повторного нагрева.
  • Эта система невероятно эффективна .Летом использует ограниченное естественное охлаждение , что позволяет сэкономить на счете за кондиционер. Тепло поглощается из здания, когда вода в вашей системе лучистого теплого пола нагревается до комнатной температуры. Вода комнатной температуры втягивается в резервуар для горячей воды, поскольку горячая вода используется в доме, и заменяется холодной водой в напольных излучающих трубах. Вода комнатной температуры, подаваемая в резервуар для горячей воды для бытового потребления из вашей отопительной системы, также обходится дешевле, что снова позволяет сэкономить на счетах за газ!

Теплая вода выходит из резервуара и течет в ваши светильники, такие как раковина, душ и т. Д.Холодная вода из колодца или из городской водопроводной сети должна заменять использованную воду. Эта холодная вода проходит по напольным лучистым трубам к водонагревателю. Этот предотвращает застой воды в трубках летом и обеспечивает некоторое естественное охлаждение.

ОПИСАНИЕ ПОТОКА - ГВС

  • Когда используется горячая вода (в раковине, душе и т. Д.), вода вытекает из верхней части резервуара к месту использования.Холодная вода заменяет объем горячей воды , который был использован , впадая в верхнюю часть системы, через систему отопления, а затем в нижнюю часть резервуара . Причины этого следующие:
  • Возможность застоя, особенно летом, когда нет тепла, полностью исключена .
  • Зимой при такой схеме потока приоритет отдается потреблению горячей воды для бытового потребления, если одновременно требуется и тепло, и горячая вода (чтобы человек в душе не выбежал). Нет потери эффективности зимой; Любое тепло, забираемое с пола, возвращается в резервуар, поэтому в системе не происходит чистой потери энергии.

Компания Radiantec сыграла ведущую роль в разработке этих систем, и они приняты большинством основных строительных норм и правил . Как и в случае с любым другим строительным проектом, вам следует убедиться, что система Radiantec любого типа соответствует вашим местным строительным нормам.

Обратитесь к местным нормам и правилам и, при необходимости, обратитесь за помощью в компанию Radiantec.Представитель вашего кода может позвонить нам с любыми вопросами.

ОТКРЫТАЯ ПРЯМАЯ СИСТЕМА


ПРЕИМУЩЕСТВА
  • Эта система очень низкая стоимость .
  • Это очень простая в механическом отношении , элегантная и надежная.
  • Превосходная энергоэффективность , особенно при использовании водонагревателя Polaris.
  • Проблемы диффузии кислорода не имеют значения, потому что все материалы пригодны для питья.
  • Использование внешнего смесителя для полива газонов, мытья машин и т. Д. Еще больше усилит охлаждение.
  • Вы можете установить дополнительную солнечную водонагреватель с самого начала или добавить ее в любое время в будущем.

ОТКРЫТАЯ ПРЯМАЯ СИСТЕМА


ПРОБЛЕМЫ
  • Вода во всех частях системы должна быть питьевой и пригодной для употребления. Деталь потока в наших инструкциях и в анимации здесь должна быть выполнена . Все материалы, используемые в системе, должны быть пригодны для питья.
  • Вам может понадобиться расширительный бак, если обратные клапаны или устройства предотвращения обратного потока предотвращают отток воды расширения в остальную систему водоснабжения.
  • Вы должны убедиться, что давление в системе совместимо с пределами температуры и давления в трубке.

OPEN DIRECT - ЛУЧШАЯ СИСТЕМА

Мы считаем эту систему лучшей альтернативой . Он прост по конструкции, эффективен в эксплуатации, имеет скромные начальные затраты и может использовать экологически чистую солнечную технологию. Когда и где местные нормы разрешают подавать отопление помещений и горячую воду через единую систему, мы рекомендуем открытую прямую систему.Вот почему:

КПД

Открытая прямая система использует один водонагреватель для отопления помещений и горячего водоснабжения , устраняя необходимость в бойлере. Низкие рабочие температуры лучистого отопления позволяют использовать современные «конденсационные» водонагреватели , эффективность которых составляет 95 процентов. Функция охлаждения в летнее время предоставляется бесплатно и фактически снижает расходы на нагрев горячей воды (см. Диаграмму).

Начальная стоимость

Наша открытая прямая система чрезвычайно проста и стоит меньше. Рассмотрим, например, дом площадью 2500 кв. Футов с двумя зонами. Материалы для пола, насосы и элементы управления обойдутся вам примерно в 4300 долларов. Добавьте высокоэффективный водонагреватель Polaris (бойлер не требуется), и его стоимость составит 7500 долларов, что является непревзойденной ценой для высококачественной системы.

Простота

Помимо сохранения низких начальных затрат, более простая система обеспечивает более высокую надежность .

Долговечность

Все основные компоненты изготовлены из нержавеющей стали или полиэтиленового пластика и должны служить в течение всего срока службы. Кроме того, на наши компоненты предоставляются исключительно строгие гарантии.

Энергоэффективность

Этот тип системы может быть спроектирован для первоначального использования солнечной энергии или может быть преобразован в солнечную в любое время. Если вы хотите сделать теплую воду для лучистого отопления или горячего водоснабжения, солнечные тепловые панели будут более эффективными и дешевле .

Щелкните здесь, чтобы увидеть, как открытая прямая система может использовать солнечную энергию.

СДЕЛАЙТЕ ОТЛИЧНУЮ СИСТЕМУ ЕЩЕ ЛУЧШЕ!
ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ИЗЛУЧЕНИЯ СОЛНЕЧНОЙ ЭНЕРГИЕЙ
НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ УЗНАТЬ ОБ ЭТОМ

Эксперимент с лучистым теплом - сработало ли это?

Целый год назад я был в гуще разрушения и восстановления обветшавшего кирпичного дома на ранчо 1950-х годов, который с тех пор превратился в наш настоящий дом. Просматривая автоматический архив фотографий моего телефона в Google Plus, я вижу, что в тот день «кухня» все еще была открыта для прогулок:

Несмотря на отсутствие окон и изоляции, я уже с энтузиазмом смотрел в будущее, чтобы построить самодельную систему отопления для этого места, и я рассказал вам об этом в статье под названием The Radiant Heat Experiment .

Вкратце, это включало в себя прокладку тысячи футов трубы PEX под моим существующим деревянным полом через пространство для ползания и циркуляцию горячей воды через него с помощью насоса и этого высококлассного водонагревателя Rheem.

План был встречен как с энтузиазмом (обычно со стороны коллег-инженеров), так и с презрением (чаще со стороны водопроводчиков), и с тех пор люди присылали электронные письма и комментарии, чтобы узнать, как все прошло. Хотя я уже сделал несколько намеков на то, что я очень доволен конечным результатом, этот эксперимент дал несколько хороших уроков и подводных камней, которыми, наконец, можно поделиться.У меня также была возможность измерить производительность системы (и дома в целом) на протяжении большей части зимы в Колорадо, и цифры меня немного удивили. Итак, давайте копнем.

Как все было вместе

В прошлый раз я представил вам устрашающий список запчастей. Если сложить все вместе, список станет более понятным. Вот изображение сердца моей установки в том виде, в каком оно есть сейчас, когда все прикручено к фанерной доске:

Самое забавное то, что все мозги системы прямо на доске.Все исследования и покупки сводятся к прямоугольнику размером 2x3 фута. На входе подается горячая вода из вашего водонагревателя слева, электричество 120 вольт для насоса через оранжевый шнур и пара небольших проводов, которые вы подключаете к термостату, чтобы указать «ВКЛ». Затем горячая вода течет через зоны, доставляет тепло в ваш дом, течет обратно в холодную сторону коллектора и возвращается к нагревателю для следующего раунда. Если бы лучистое тепло DIY было более распространенным, вся эта установка была бы как единый продукт за 199 долларов в Home Depot вместо 600 долларов или около того, как вы видите здесь.

На то, чтобы собрать все это вместе, потребовалось около двух часов, а затем я уверенно залез с ним под дом, чтобы приступить к работе над остальной частью установки. Я и не подозревал, что настоящая работа еще не началась.

Запуск нагревательных трубок

Построить эту систему оказалось довольно сложно, но это было из-за старых старых физических проблем, а не из-за каких-либо технических или умственных способностей. Проблема в том, что для того, чтобы установить лучистое тепло под полом дома с деревянным каркасом, вам нужно протянуть огромную длину жесткой, суетливой трубы через жесткую решетку плотно расположенных балок пола.Я разделил свой дом на шесть зон, каждая площадью около 250 квадратных футов. Для каждой из этих зон мне пришлось проделать одни и те же шаги:

  • Тщательно осмотрите нижнюю часть каждого пролета балок и удалите все остатки трубопровода, старой сантехники, паутины и т. Д.
  • Отшлифуйте несколько сотен кончиков гвоздей, торчащих из оригинального дубового пола выше, с помощью аккумуляторной шлифовальной машины с отрезным кругом
  • Просверлите отверстие диаметром 7/8 дюйма в конце каждой балки
  • Протяните трубу PEX по всей необходимой длине, полностью предотвращая жесткое спутывание спирали
  • Прикрепите его к нижней стороне пола с помощью алюминиевых отражателей
  • Протяните концы трубки обратно к коллектору и подключите их к системе
  • Обрежьте и уложите изоляционные войлоки R-13 по всей площади, чтобы тепло направлялось вверх в пол, а не вниз в ползун.

Конечный результат в каждом отсеке выглядит примерно так:

Вот и конец пролета с одной балкой. Трубки, алюминиевые пластины диффузора (полезны), изоляция R-13 под ними (обязательно). Пушистая изоляция из аэрозольной пены справа является частью моей новой изоляции пространства для ползания - она ​​не связана строго с излучающей системой, но удобна для предотвращения утечки получаемого тепла через панели обода вашего дома.

Я обнаружил, что каждая зона площадью 250 квадратных футов занимала около восьми часов работы.Но не просто обычные восемь часов, которые пролетят незаметно, как при установке кухонных шкафов, пока ваше радио играет веселую музыку мятлика на заднем плане. Это восемь часов настоящих пыток: ползание в пространстве высотой 40 дюймов с острыми камнями под землей и перекрытыми препятствиями перекрытиями наверху. Даже малейшее движение поднимает густую пыль, поэтому вам придется носить респиратор, закрывающий все лицо. Это удобно, поскольку кофемолка также выбрасывает искры горячего металла в глаза и лицо. Также необходимы перчатки и наколенники.И защита ушей. Там внизу темно, поэтому поверх всех других аксессуаров на голове у вас прикреплен яркий светодиодный налобный фонарь. Но температура земли в 60 градусов слишком высока для рабочих брюк и длинных рукавов, которые вам нужно носить, чтобы не поранить руки и ноги, поэтому вы также сильно потеете. В общем, я мог выдержать только около 2 часов этой работы за раз, поэтому каждая зона была обработана в течение четырех дней.

Но если приведенный выше абзац звучит ужасно, вы просто неправильно об этом думаете.Это в лучшем случае добровольные трудности. Физические и психологические преимущества ползания, потоотделения и борьбы с упрямыми инструментами и материалами в течение стольких часов несравнимы. Каждое возможное движение ограничено, поэтому вы должны преодолевать ограничения со стратегией и напряжением. Ощущение, что каждое утро одеваюсь и спускаюсь в ползун, зная, что я могу заработать гораздо больше денег, отдав эту деятельность на аутсорсинг, а вместо этого просто набирая немного больше дерьма в этот компьютер, было поучительным. Ощущение выхода через два часа на свежий воздух и яркий солнечный свет, снятие пыльной одежды и снова видение красоты мира было самой жизнью.

Несмотря на всю эту борьбу и радость, я остановил усилие * после прохождения четырех из шести зон. Они покрывают основные части дома, и их более чем достаточно, чтобы удовлетворить наши потребности в отоплении для остальной части дома в этом году. Я заканчиваю столярку на первом этаже и вторую ванную комнату, а последние две зоны уйдут до следующей зимы.

Реальная производительность

Живой опыт

Это был неожиданный сюрприз - приятно - теплые полы. Ваши ноги получают приятную награду за каждый сделанный вами шаг или когда вы ставите их на деревянный пол под обеденным столом. Вдобавок ко всему, все, что вы оставите на полу, становится еще более жарким: пара мокрых зимних ботинок, забытое пальто или даже носки, которые вы скинули перед тем, как прыгнуть в постель, - совершенно теплые и сухие, когда вы собираете их на следующее утро. .Пол в ванной также быстро сохнет после душа.

В ногу с холодами

В «нормальный» январский день в моей части Колорадо дневные температуры достигают примерно 43F / 7C, но очень яркое солнце заставляет чувствовать себя намного теплее. Стекло, обращенное на юг, в полдень поглощает около 10 000 ватт тепла и накапливается в огромной тепловой массе различных внутренних каменных и кирпичных стен. Я обдуваю его потолочным вентилятором, чтобы ускорить этот процесс, и во второй половине дня внутренняя температура достигает пика около 76F.Затем солнце садится, накопленное тепло постепенно высвобождается, и мы переживаем ночь (температура около 20F), пока температура в доме опускается до комфортной температуры 66. Если вам повезет, на следующее утро солнце встанет в чистое небо. и вы повторяете цикл - с нагрев не требуется вообще!

Но погода, прилегающая к Скалистым горам, совсем не постоянная, и этой зимой мы также видели рекордно низкий уровень -14F (-26C), а также дневной максимум 77F (25C) всего несколько недель спустя. Вот почему вам все еще нужна система отопления с небольшим количеством сока.

В моем доме было всего четыре зоны, работающие при -26 ° C, и мощность моего дома была немного недостаточной - температура будет медленно падать, если мы не зажжем огонь (я также добавил в дом замечательную высокоэффективную дровяную печь EPA - другая история). Из простоя системе также требуется около двух часов, чтобы довести полы до полной рабочей температуры 80F. Однако оставшиеся две зоны должны обеспечивать дополнительный бит, необходимый для работы в худших условиях.

КПД

Чтобы проверить это, я должен был рассчитать количество природного газа, которое я сжигал каждый час, и сравнить его с количеством тепла, фактически закачиваемого в дом. Я сделал это, запустив систему в холодный день и сняв показания газового счетчика «до» и «после», а также отметив расход и падение температуры ** по всей системе:

Вот на что следует обратить внимание для расчета производительности и эффективности системы.

Короче говоря, газовый счетчик сказал мне, что я использовал 40 кубических футов природного газа за 144-минутный период тестирования.Счет за газ говорит мне, что каждые 100 кубических футов - это 0,945 «термов» (94 500 БТЕ) тепла. В моем районе один терм стоит 62,67 цента. В результате я потреблял 15740 БТЕ в час газа, что составляет чуть менее 10 центов в час.

Затем я сложил (приблизительные) потоки этих четырех расходомеров и увидел, что система откачивает 1,68 галлона воды в минуту с повышением на 16,5 градусов по Фаренгейту. Вы можете рассчитать количество энергии, подаваемой в воду, с помощью «Универсальной гидронной формулы» следующим образом:

1.68 галлонов в минуту x 16,5 градусов x 500 = 13 680 БТЕ в час

Еще на стадии проектирования, это примерно те потери тепла, которые, по моим расчетам, мой дом будет испытывать при температуре 20F, поэтому цифры кажутся мне реалистичными. Кроме того, разделив выходную мощность на входную, мы получаем эффективность водонагревателя , равную 88%, , что близко к заявленной эффективности моего устройства в 94% (эффективность повышается при более низких температурах воды на входе, поэтому я очень рад, что он может работать. это колодец с входом 118F).

Вдобавок ко всему этому, я измерил общее потребление электроэнергии (для безбаквального нагревателя и водяного насоса вместе взятых) всего на 55 Вт, что составляет менее 4 долларов за месяц отопления, даже если вы используете систему 24 часа в сутки.Подводя итог, общая стоимость газа в моем доме в этом году распределяется примерно так:

Фиксированная ежемесячная плата газовой компании, независимо от того, используете вы ее или нет: 12 долларов
Регулярное ежемесячное использование газа для душа, стирки, посудомоечной машины, приготовления пищи и т. Д .: 4
Отопление с 14 октября по 12 ноября: 8 долларов США
Отопление для 12 ноября - 15 декабря: 55 долларов США
Отопление на 15 декабря - 16 января: 58 долларов США

И это, наверное, пик - здесь, в феврале, погода уже теплеет, и большую часть времени система снова отключается.

Так в чем же уловка?

Когда я начал этот эксперимент, я был оптимистичен, что мы сможем произвести революцию в домашнем отоплении и сделать вытяжную печь с нагнетанием газа устаревшей. В конце концов, стоимость ниже, комфорт проживания выше, и вы сэкономите много внутреннего пространства, которое обычно занимают воздуховоды и желоба, особенно в многоэтажных домах. Но пока отрасль немного не продвинется вперед, есть несколько недостатков:

Здание было настоящей сукой

Установка этого была близка к пределу моих навыков и выносливости, а я совсем не такой уж старый чувак с множеством отличных инструментов, который строил вещи с детства.Однако было бы намного проще, если бы вы установили его в недостроенном подвале, а не в пространстве для обхода. Кроме того, набор как можно большего числа друзей, которые будут пытаться решить эту проблему, ускорит вас в геометрической прогрессии. В общем, рекомендую только опытным мастерам.

Тепловая мощность ниже ожидаемой

Я получаю менее 14 000 БТЕ в час на 1000 квадратных футов, которые я установил. Это составляет 14 БТЕ / час на квадратный фут. Это место довольно хорошо изолировано, так что со мной все будет в порядке.Но более старый и сквозняк будет терять больше тепла. Проблема заключается в медленной передаче тепла через 1,5 дюйма моего черного пола и дубовый пол над ним. Чтобы увеличить это, мне нужно было бы еще больше повысить температуру воды (она уже 140F) или добавить несколько дополнительных радиаторов.

С другой стороны, вы можете проявить творческий подход, используя лучистое тепло, встраивая трубки в кафельные стены или делая полотенцесушители в ванной, которые подключаются к системе. Каждая дополнительная функция с подогревом будет поставлять больше БТЕ.Также установка под плиточный пол вместо деревянного пола увеличит теплопередачу.

Не все водонагреватели без резервуаров будут работать

В отзывах читателей я слышал истории о раннем отказе безбаквальных обогревателей или о постоянной работе на велосипеде. Цикл не проблема для , я использовал - он работает с переменной скоростью, поэтому система быстро достигает приятного стабильного состояния, когда насос работает медленно, а нагреватель почти не шумит, чтобы соответствовать требуемому потоку и повышению температуры.Время покажет, как долго он продержится, но я уверен, что он окажется на намного более рентабельным, чем котел за 3000 долларов.

Система разомкнутого цикла имеет недостатки (как и преимущества)

Я использую один нагреватель без резервуара как для отопления дома, так и для горячего водоснабжения - это называется конфигурацией «разомкнутого цикла». Было бы легко добавить второй основной нагреватель для бытовой воды за 600 долларов. Это разделит системы водоснабжения, и я могу когда-нибудь это сделать.

Главный недостаток их комбинирования в том, что вам нужно поддерживать очень высокую температуру водонагревателя (140F), чтобы обеспечить достаточную теплоотдачу полов. Это означает несколько сложную балансировку температуры воды в душе, тогда как с помощью специального нагревателя без бака вы просто набираете 110F на пульте дистанционного управления, поворачиваете ручку горячей воды и каждый раз наслаждаетесь идеальным душем с компьютерной регулировкой.

Вторая проблема заключается в том, что горячая вода иногда может пахнуть новыми пластиковыми трубами. Этот эффект исчез до нуля примерно через три месяца, но его стоит отметить, особенно если вы устанавливаете свою систему в доме, где люди, вероятно, будут жаловаться на это.В конце концов, все компоненты, которые я использовал, специально разработаны для питьевой воды.

С положительной стороны, я обнаружил, что если вы запускаете горячую воду при выключенном насосе, вода проходит через систему за счет естественных перепадов давления. Это означает, что летом мои полы будут охлаждаться за счет подачи холодной воды, поскольку она забирает из дома нежелательное тепло. Таким образом, полы нагревают воду до того, как она попадет в водонагреватель. Двойная экономия энергии и бесплатное кондиционирование.

Поскольку водоснабжение постоянно обновляется и / или нагревается до 140 градусов по Фаренгейту, рост бактерий и застоявшаяся вода в трубах вообще не проблема.

Сводка

Это был полезный опыт. Много обучения, много тяжелого труда, роскошный конечный проект и экономия 8000 долларов на установке новой печи с принудительной подачей воздуха и системы воздуховодов в этом доме. Хотя лучистое тепло своими руками не для всех, я могу объявить этот эксперимент успешным.

—-

* Чтобы закончить работу следующей осенью, я также заменю ручные регуляторы (белые ручки на картинке) на приводы с электрическим управлением и буду использовать многозонный термостат WiFi для управления всем домом.Этот термостат разрабатывается читателем MMM, который основал свою собственную компанию по его производству - подробнее об этом в будущей истории.

** Падение температуры настраивается с помощью небольшой ручки внутри циркуляционного насоса с компьютерным управлением от Taco. Я установил свой собственный насос на поддержание дифференциала 20 градусов по Фаренгейту, что типично для такой системы. Затем, если насос начинает видеть падение более чем на 20 градусов, насос работает быстрее для компенсации. Если он меньше, значит, в вашем доме уже тепло, поэтому насос работает медленнее.

Сделай сам из водяного отопления | Krell Distributing

ЛЕГКОЕ ЛУЧЕВОЕ НАПОЛЬНОЕ ОТОПЛЕНИЕ своими руками С KRELL DISTRIBUTING


Другие решения для самостоятельного лучистого напольного отопления могут быть настолько сложными, что это отпугнуть многих домовладельцев. Существует лучший способ. Krell Distributing не только в вашем универсальном магазине для всех необходимых инструментов и материалов, но и наши специалисты справятся с самыми сложными частями настройки проекта.

Наши специалисты по проектированию систем создают индивидуальный сборный насосный модуль, соответствующий уникальной планировке вашей собственности. Мы индивидуально проектируем вашу систему лучистого теплого пола своими руками, позволяя вам справиться с ее установкой. В результате жизнь становится более комфортной с тем чувством выполненного долга, которое ищут домашние мастера.

Запрос цены на индивидуальную систему

ПОЛУЧИТЕ БЕСПЛАТНОЕ РУКОВОДСТВО ПО УСТАНОВКЕ ЛУЧЕВОГО НАПОЛЬНОГО ОТОПИТЕЛЯ своими руками


При реализации проекта самодельного лучистого напольного отопления есть много чего учитывать. Мы упрощаем сложный процесс, предоставляя подробные инструкции по установке системы лучистого теплого пола своими руками.

Получите бесплатное руководство по установке

Если вы хотите обогревать пол, электрическое решение для обогрева полов от Krell Distributing сделает домашний комфорт проще, чем когда-либо прежде. В дополнение к решениям для электрического лучистого отопления Krell Distributing предлагает все необходимое для завершения проекта самостоятельного лучистого напольного отопления независимо от источника топлива, включая газовое лучистое отопление, лучистое отопление природным газом, лучистое отопление пропаном, масляное лучистое отопление, деревянное лучистое отопление и многое другое. .

УПРОЩАЙТЕ СВОЙ ЛУЧШИЙ НАПОЛЬНЫЙ ОТОПЛЕНИЕ ПРИ РАБОТЕ С KRELL DISTRIBUTING

В последнее время люди становятся более независимыми и могут самостоятельно устанавливать полностью электрические системы лучистого тепла и все типы систем лучистого тепла.С Krell Distributing стало проще сделать лучистый пол с подогревом! Вместо того, чтобы отправлять все материалы и детали для лучистого отопления подрядчику или домовладельцу, мы собираем для вас детали для лучистого теплого пола своими руками в Сиракузах, штат Нью-Йорк.

Мы предлагаем полные комплекты лучистого теплого пола для дома, специально разработанные в соответствии с вашими потребностями - будь то проект электрического отопления полов или любой другой тип решения излучающего теплого пола. Мы можем настроить систему лучистого теплого пола своими руками для обогрева одной комнаты или всего дома.У нас также есть потрясающие ресурсы и советы на нашем веб-сайте, которые помогут вам пройти весь процесс лучистого тепла.

Когда вы получаете то, что вам нужно для лучистого теплого пола своими руками от дистрибьюторской компании Krell, вы получаете бесплатную неограниченную техническую поддержку от наших опытных профессионалов.

Если вы ищете системы теплого пола, не ищите дальше.

Получить расценки


ВСЕ, ЧТО ВАМ НЕОБХОДИМО ДЛЯ СВОБОДНОГО ЛУЧЕВОГО ОТОПЛЕНИЯ ПОЛОВ

Каждый комплект лучистого теплого пола «сделай сам» поставляется в комплекте со всем необходимым для обогрева полов и установки электрической системы обогрева пола, а также подробными планами, которые обязательно сделайте это легко для себя!

В дополнение к предоставлению пакетов для электрических систем обогрева пола, мы предоставляем все необходимое для любого типа систем лучистого теплого пола, включая газовое лучистое отопление, лучистое отопление природным газом, пропановое лучистое отопление, масляное лучистое отопление, деревянное лучистое отопление и многое другое. .Мы также предоставляем постоянную техническую поддержку, если у вас когда-либо возникнет вопрос о наших системах электрического обогрева пола. Миссия нашей команды - помочь вам правильно и эффективно установить электрическую систему обогрева пола. Мы с вами на каждом этапе пути.

«Я хотел бы поблагодарить Мэтта Крелла за его помощь в разработке системы лучистого теплого пола для моего подвала. Мэтт нашел время, чтобы разобраться в проекте, порекомендовать компоненты, которые мне нужны, и проработал меня, обдумывая, как система будет работать.

Система работает отлично, и мы очень довольны. Они отправили заказ очень быстро и точно - когда вы в последний раз слышали такое о компании.

Если вы рассматриваете их как поставщика для своего проекта, не беспокойтесь о том, насколько надежна Krell Distributing, делайте заказ ».

- Дэвид О'Коннор, довольный клиент из Меррисвилля, Пенсильвания

Узнать больше от наших довольных клиентов

Несмотря на то, что мы имеем большой опыт в области производства электрических систем обогрева полов, наши профессионалы рекомендуют использовать электрические лучистые полы с подогревом для небольших помещений, таких как отдельная комната. В дополнение к электрическому обогреву пола, Krell Distributing - это ваш помощник для всего, что вам понадобится для системы лучистого теплого пола своими руками. Наши системы лучистого теплого пола своими руками могут быть адаптированы к вашим потребностям, давая вам возможность обогреть весь дом или определенную его часть.

Экономьте с лучистым теплым полом «сделай сам»

Лучистое напольное отопление «сделай сам» имеет много преимуществ. Лучистое напольное отопление, сделанное своими руками, не только более комфортно, но и может стать отличным способом повысить энергоэффективность вашего дома и сэкономить деньги на счетах за электроэнергию.

Благодаря этому лучистые полы с подогревом своими руками могут быть более экологически чистой системой отопления.

Благодаря лучистому напольному отоплению «сделай сам» ваш дом станет более комфортным, зачастую с меньшими затратами на электроэнергию.


Самодельный лучистый пол с подогревом может быть полезен для вашего здоровья

Другие системы отопления могут способствовать размножению таких загрязнителей воздуха, как пыль и аллергены. Лучистое напольное отопление, сделанное своими руками, сделает воздух в доме чище. Это делает теплый пол своими руками предпочтительным методом обогрева для улучшения здоровья дыхательных путей, а также общего самочувствия.

Стоимость лучистого теплого пола «сделай сам»

Мы не считаем, что необходимо оставлять на усмотрение собственника дома / владельца здания оценку стоимости материалов для своего проекта электрического теплого пола или любого другого проекта лучистого теплого пола «сделай сам».

Слишком много переменных, связанных с проектированием системы лучистого теплого пола своими руками, не позволяют владельцу дома получить точную оценку систем электрического обогрева пола или любого типа системы лучистого обогрева пола.

Krell Distributing занимается разработкой самодельных систем лучистого теплого пола, а также всех других типов систем отопления / кондиционирования воздуха в течение 47 лет.

Поскольку мы бесплатно предлагаем наш опыт нашим клиентам, использующим лучистое тепло, мы настоятельно рекомендуем вам воспользоваться этой бесплатной услугой.

Однако, если вам нужна смета бюджета для систем теплого пола, хорошее практическое правило - от 2 до 4 долларов за квадратный фут обогреваемой площади.

Как только мы получим поэтажный план вашего здания, можно будет получить гораздо более точную расчетную цифру для вашего проекта системы обогрева пола.

Получить смету

Лучистое напольное отопление «сделай сам» универсально

Лучистое напольное отопление «сделай сам» имеет множество применений.Это делает системы лучистого теплого пола отличным вариантом обогрева пола, так как место, где вы устанавливаете систему, обеспечивает комфорт там, где он вам больше всего нужен. Независимо от того, хотите ли вы установить электрическую систему обогрева пола или любую другую систему обогрева пола своими руками, такую ​​как газ, природный газ или пропан, наши специалисты предоставят вам все необходимое для выполнения работы.

Krell Distributing предлагает несколько решений для лучистого теплого пола своими руками. Узнайте больше о приложениях для лучистого отопления, таких как потолки с лучистым обогревом и паркетные полы с подогревом.

Деревянный пол с подогревом стал возможным благодаря системам теплого пола

Популярное применение систем теплого пола - это деревянный пол с подогревом. Деревянный пол с подогревом - это обычная потребность домовладельцев, которые ищут более комфортную жизнь.

При установке систем теплого пола с подогревом необходимо учитывать особые требования.

Например, некоторые породы дерева более долговечны, чем другие, что делает некоторые виды древесины проблематичными для деревянного пола с подогревом.Однако при правильной установке электрического или другого типа лучистого тепла эти проблемы можно легко преодолеть, обеспечивая комфорт с деревянным полом с подогревом на долгие годы.

Какой вид древесины лучше всего подходит для деревянного пола с подогревом с помощью лучистого электрического тепла, лучистого газа, лучистого тепла природного газа или лучистого тепла пропана?

В нашем руководстве по установке систем лучистого теплого пола содержится подробная информация о том, какие породы древесины лучше всего подходят для лучистого электрического отопления и всех типов систем лучистого отопления, и каких видов древесины следует избегать при установке лучистого электрического отопления или любой другой формы лучистого теплого пола .

Получите бесплатное руководство по установке

«Информация становится более ценной, когда она подкреплена опытом»

Компания Krell Distributing работает уже 47 лет, предлагая проектирование систем и отопительное оборудование для кондиционирования воздуха, электрические системы обогрева полов, системы теплого пола с газом, системы теплого пола с использованием природного газа, системы теплого пола с пропаном, системы водяного теплого пола и системы отопления деревянного пола.

Если вы предпочитаете профессиональную помощь, а не лучистые полы с подогревом своими руками, Krell Distributing может соединить вас с надежным подрядчиком по отоплению для установки вашего проекта!

Независимо от того, хотите ли вы установить лучистое электрическое отопление, лучистое газовое тепло, лучистое тепло природного газа, лучистое тепло пропана, лучистое масляное тепло или лучистое тепло древесины, наши специалисты готовы помочь вам в этом.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
