Полы по грунту на первом этаже частного дома без подвала

Другие статьи на эту тему:

⇒ Бетонный пол по грунту в каменном частном доме.
⇒ Как сделать правильный бетонный пол в деревянном или каркасном доме..
⇒ Деревянный пол на лагах в частном доме.
⇒ Пол с сухой сборной стяжкой из листов ГВЛ, ДСП, ОСП или фанеры

Схемы устройства пола по грунту в доме, подвале, гараже или бане

В домах без подвалов, пол первого этажа может быть выполнен по двум схемам:

с опорой на грунт — со стяжкой по грунту или на лагах;
с опорой на стены — как перекрытие над вентилируемым подпольем.

Какой из двух вариантов будет лучше и проще?

В домах без подвала полы по грунту — это популярное решение для всех помещений первого этажа. Полы по грунту — дешевые, простые и легкие в исполнении, также выгодно устраивать в подвале, гараже, бане и в других хозяйственных помещениях. Простая конструкция, применение современных материалов, размещение в полу греющего контура (теплый пол), делают такие полы комфортными и привлекательными по стоимости.

Зимой засыпка под полом всегда имеет положительную температуру. По этой причине грунт в основании фундамента меньше промерзает — снижается риск морозного пучения грунта. Кроме того, толщина теплоизоляции пола на грунте может быть меньше, чем у пола над вентилируемым подпольем.

От пола по грунту лучше отказаться в случае, если требуется засыпка грунтом на слишком большую высоту, более 0,6-1 м. Затраты на засыпку и уплотнение грунта в этом случае могут оказаться слишком большими.

Пол по грунту не подойдет и для построек на свайном или столбчатом фундаменте с ростверком, который расположен над поверхностью земли.

Три принципиальных схемы устройства полов по грунту

В первом варианте бетонная монолитная армированная плита пола опирается на несущие стены, Рис.1.

Рис.1. Монолитное перекрытие
по грунту (подвесной пол)

После твердения бетона вся нагрузка передается на стены.

В этом варианте монолитная железобетонная плита пола исполняет роль плиты перекрытия и должна рассчитываться на нормативную нагрузку перекрытий, иметь соответствующую прочность и армирование.

Грунт фактически здесь используется только как временная опалубка при устройстве железобетонной плиты перекрытия. Такой пол часто называют «подвесной пол по грунту».

Подвесной пол по грунту приходится делать, если велик риск усадки грунта под полом. Например, при строительстве дома на торфяниках или при высоте насыпного грунта более 600 мм. Чем толще слой засыпки, тем выше риск с течением времени значительной просадки насыпного грунта.

Второй вариант — это пол по фундаменту — плите, когда железобетонная монолитная плита, залитая на грунт по всей площади здания, служит опорой для стен и основанием для пола,

Рис.2.

Рис.2. Пол на плитном фундаменте

Третий вариант предусматривает устройство монолитной бетонной плиты или укладку деревянных лаг в промежутках между несущими стенами с опорой на насыпной грунт.

Рис.3. Полы на грунте

Здесь плита или лаги пола не связаны со стенами. Нагрузка пола полностью передается на насыпной грунт, Рис.3.

Именно последний вариант правильно называть полом по грунту, о котором и пойдет наш рассказ.

Полы по грунту должны обеспечивать:

теплоизоляцию помещений из условий энергосбережения;
комфортные гигиенические условия для людей;
защиту от проникновения внутрь помещений грунтовой влаги и газов — радиоактивного радона;

предотвращать накопление конденсата водяных паров внутри конструкции пола;
снижать передачу ударного шума в соседние помещения по конструкциям здания.

Засыпка грунтовой подушки для пола по грунту

Поверхность будущего пола поднимается на необходимую высоту путем устройства подушки из не пучинистого грунта.

До начала работ по засыпке грунта обязательно удаляем верхний почвенный слой с растительностью. Если этого не сделать, то пол начнет со временем оседать.

В качестве материала для устройства подушки может быть использован любой грунт, легко поддающийся уплотнению: песок, мелкий щебень, песчано-гравийная смесь, а при низком уровне грунтовых вод – супеси и суглинки. Выгодно использовать грунт, оставшийся на участке от устройства фундамента, колодца и септика канализации (кроме торфа и чернозема).

Грунт подушки тщательно уплотняется послойным (не толще 15 см.) трамбованием с проливкой грунта водой. Степень уплотнения грунта будет выше, если применять механическую трамбовку.

Не следует в подушку укладывать крупный щебень, битый кирпич, куски бетона. Между крупными фрагментами все равно останутся пустоты.

Толщину подушки из насыпного грунта рекомендуется делать в пределах 300-600 мм. Уплотнить насыпной грунт до состояния естественного грунта все равно не удается. Поэтому, грунт со временем даст осадку. Толстый слой насыпного грунта может привести к слишком большой и неравномерной осадке пола.

Для защиты от грунтовых газов — радиоактивного радона, в подушке рекомендуется сделать слой из утрамбованного щебня или керамзита. Этот подстилающий каптажный слой делают толщиной 20 см. Содержание частиц размером менее 4 мм в этом слое должно быть не более 10% по массе. Фильтрационный слой необходимо вентилировать.

Читайте: «Защита дома от радиоактивного почвенного газа радона»

Верхний слой керамзита, кроме защиты от газов, будет служить дополнительной теплоизоляцией для пола. Например, слой керамзита толщиной 18 см. по теплосберегающей способности соответствует 50 мм. пенопласта. Для защиты от продавливания плит утеплителя и гидроизоляционных пленок, которые в некоторых конструкциях полов укладывают прямо на засыпку, поверх уплотненного слоя щебня или керамзита насыпают выравнивающий слой песка, превышающий по толщине размер фракции засыпки в два раза.

До начала отсыпки грунтовой подушки необходимо выполнить на вводе в дом прокладку труб водопровода и канализации, а также трубы грунтового теплообменника вентиляции . Или уложить футляры для монтажа в них труб в будущем.

Конструкция полов по грунту

В частном домостроении пол по грунту устраивают по одному из трех вариантов:

пол по грунту с бетонной стяжкой;
пол по грунту с сухой сборной стяжкой;
пол по грунту на деревянных лагах.

Бетонный пол по грунту заметно дороже в устройстве, но более надежен и долговечен, чем другие конструкции.

Бетонный пол по грунту

Рис.4. Конструкция пола по грунту.
1 — Бетонная подготовка;
2 — Гидро- газоизоляция;
3 и 4 — Теплоизоляция;
5 — Стяжка пола с системой «теплый пол»;
6 и 7 — Чистовой пол;
8 — Разделительный кромочный слой.

Полы по грунту представляют собой многослойную конструкцию,

Рис.4. Пройдемся по этим слоям снизу вверх:

На грунтовую подушку укладывают материал, препятствующий фильтрации в грунт влаги, содержащейся в свеже уложенном бетоне (например, полиэтиленовую пленку толщиной не менее 0,15 мм. ). Пленку заводят на стены.
По периметру стен помещения, на общую высоту всех слоев пола закрепляют разделительный кромочный слой из полосок толщиной 20 – 30 мм, нарезанных из плит утеплителя.
Затем устраивают монолитную бетонную подготовку пола толщиной 50-80 мм. из тощего бетона класса В7,5-В10 на фракции щебня 5-20 мм. Это технологический слой, предназначенный для наклейки гидроизоляции. Радиус примыкания бетона к стенам 50-80 мм. Бетонную подготовку можно армировать стальной или стеклопластиковой сеткой. Сетка укладывается в нижнюю часть плиты с защитным слоем бетона не менее 30
мм. Для армирования бетонных оснований может также использоваться стальная фибра длиной 50-80 мм и диаметром 0,3-1 мм. На время твердения бетон накрывают пленкой или поливают водой. Читайте: «Состав и приготовление тощего бетона класса В10»
На затвердевшую бетонную подготовку пола наклеивается наплавляемая гидроизоляция. Либо укладываются на мастике два слоя рулонного гидроизоляционного или кровельного материала на битумной основе с заведением каждого слоя на стену. Рулоны раскатывают и стыкуют с нахлестом 10 см. Гидроизоляция является барьером для влаги, а также служит защитой от проникновения в дом грунтовых газов. Слой гидроизоляции пола следует обязательно соединить с аналогичным слоем гидроизоляции стены. Стыковые соединения пленочных или рулонных материалов должны быть герметизированы.

На слой гидро- газоизоляции укладывают плиты теплоизоляции. Экструдированный пенополистирол будет, пожалуй, лучшим вариантом для утепления пола по грунту. Используется также пенопласт, плотностью минимум ПСБ35 (жилые помещения) и ПСБ50 при больших нагрузках (гараж). Пенопласт со временем разрушается при контакте с битумом и щелочью (это все цементно-песчаные растворы). Поэтому перед укладкой пенопласта на полимерно-битумное покрытие следует проложить один слой полиэтиленовой пленки с нахлестом листов 100-150 мм. Толщина слоя утеплителя определяется теплотехническим расчетом.
На слой теплоизоляции укладывают подстилающий слой (например, полиэтиленовую пленку толщиной не менее 0,15
мм.), которая создает барьер для влаги, содержащейся в свежеуложенном бетоне стяжки пола.
Затем укладывают монолитную армированную стяжку с системой «теплый пол» (или без системы). При подогреве полов необходимо в стяжке предусмотреть температурные швы. Монолитная стяжка должна быть толщиной не менее 60 мм. выполняется из бетона класса не ниже В12,5 или из раствора на основе цементного или гипсового вяжущего с прочностью на сжатие не ниже 15 МПа (М150 кгс/см²). Стяжку армируют сварной стальной сеткой. Сетку укладывают в нижнюю часть слоя. Читайте: «Как правильно сделать бетонную стяжку пола». Для более тщательного выравнивания поверхности бетонной стяжки, особенно если чистовой пол делают из ламината или линолеума, поверх слоя бетона наносят самовыравнивающийся раствор из сухих смесей заводского изготовления толщиной не менее 3 см.
На стяжку монтируют чистовой пол.

Это классический пол по грунту. На её основе возможны различные варианты исполнения — как по конструкции, так и по применяемым материалам, как с утеплителем, так и без.

Вариант — бетонный пол по грунту без бетонной подготовки

Применяя современные строительные материалы, бетонный пол по грунту часто делают без слоя бетонной подготовки. Слой бетонной подготовки нужен как основание для наклейки рулонной гидроизоляции на бумажной или тканевой основе, пропитанной полимер-битумным составом.

В полах без бетонной подготовки в качестве гидроизоляции используют более прочную специально предназначенную для этого полимерную мембрану, профилированную пленку, которую укладывают прямо на грунтовую подушку.

Профилированная мембрана представляет собой полотно из полиэтилена высокой плотности (ПВП) с отформованными на поверхности выступами (обычно сферическими или в форме усеченного конуса) высотой от 7 до 20 мм. Выпускается материал плотностью от 400 до 1000 г/м² и поставляется в рулонах шириной от 0,5 до 3,0 м, длиной 20 м.

За счет текстурированной поверхности профилированная мембрана надежно фиксируется в песчаное основание, не деформируясь и не смещаясь в процессе монтажа.

Зафиксированная в песчаное основание, профилированная мембрана обеспечивает твердую поверхность, пригодную для укладки теплоизоляции и бетона.

Поверхность мембран выдерживает без разрывов передвижение рабочих и машин для транспортирования бетонных смесей и растворов (исключая машины на гусеничном ходу).

Срок службы профилированной мембраны более 60 лет.

Профилированная мембрана укладывается на хорошо уплотненную песчаную подушку шипами вниз. Шипы мембраны зафиксируются в подушке.

Швы между рулонами, уложенными внахлест, тщательно проклеивают мастикой.

Шипованная поверхность мембраны придает ей необходимую жесткость, что позволяет укладывать непосредственно на нее плиты утеплителя и бетонировать стяжку пола.

Если для устройства слоя теплоизоляции применяют плиты из экструдированного пенополистирола с профилированным соединением стыков, то такие плиты можно уложить прямо на грунтовую засыпку.

Подсыпка из щебня или гравия толщиной не менее 10 см нейтрализует капиллярный подъём влаги из грунта.

Полимерную пленку гидроизоляции в этом варианте укладывают поверх слоя утеплителя.

Если верхний слой грунтовой подушки отсыпать из керамзита, то можно отказаться от слоя утеплителя под стяжкой.

Теплоизоляционные свойства керамзита зависят от его насыпной плотности. Из керамзита с насыпной плотностью 250–300 кг/м³ достаточно выполнить теплоизоляционный слой толщиной 25 см. Керамзит с насыпной плотностью 400–500 кг/м³, чтобы достичь такой же теплоизоляционной способности, придется уложить слоем толщиной 45 см. Керамзит насыпается слоями толщиной 15 см и уплотняется с помощью ручной или механической трамбовки. Легче всего утрамбовывается многофракционный керамзит, который содержит гранулы разного размера.

Керамзит достаточно легко насыщается влагой из нижележащего грунта. У влажного керамзита снижаются теплоизоляционные свойства. По этой причине между грунтом основания и слоем керамзита рекомендуется устраивать барьер для влаги. Таким барьером может служить толстая гидроизоляционная пленка.

Керамзитобетон крупнопористый без песчаный капсулированный. Каждая гранула керамзита заключена в цементную водонепроницаемую капсулу.

Прочным, теплым и с низким водопоглощением будет основание для пола, выполненное из крупнопористого без песчаного керамзитобетона.

Читайте: «Крупнопористый капсулированный керамзитобетон — свойства и приготовление»

Пол по грунту с сухой сборной стяжкой

В полах по грунту в качестве верхнего несущего слоя, вместо бетонной стяжки, в ряде случаев выгодно делать сухую сборную стяжку из гипсоволокнистых листов, из листов водостойкой фанеры, а также из элементов пола заводской готовности разных производителей.

Для жилых помещений первого этажа дома более простым и дешевым вариантом будет устройство пола по грунту с сухой сборной стяжкой пола, Рис.5.

Пол со сборной стяжкой боится затоплений. Поэтому, его не следует делать в подвале, а также во влажных помещениях — ванной, котельной.

Пол по грунту со сборной стяжкой состоит из следующих элементов (позиции на рис.5):

Рис.5. Пол по грунту с сухой сборной стяжкой в частном доме.

1 — Половое покрытие — паркет, ламинат или линолеум.

2 — Клей для стыков паркета и ламината.

3 — Стандартная подложка под покрытие пола.

4 — Сборная стяжка из готовых элементов или гипсоволокнистых листов, фанеры, древесно-стружечных плит, ОСП.

5 — Клей для сборки стяжки.

6 — Выравнивающая засыпка — кварцевый или керамзитовый песок.

7 — Труба коммуникаций (водоснабжения, отопления, электропроводок и т. п.).

8 — Утепление трубы пористо-волокнистыми матами или пенополиэтиленовыми гильзами.

9 — Защитный металлический кожух.

10 — Дюбель разжимной.

11 — Гидроизоляция — полиэтиленовая пленка.

12 — Бетонное армированное основание из бетона класса В15.

13 — Грунт основания.

Устройство примыкания пола к наружной стене показано на Рис. 6.

Рис.6. Примыкание к наружной стене пола по грунту.

Позиции на рис.6 следующие:
1-2. Лаковое покрытие паркета, паркет, или ламинат или линолеум.
3-4. Клей и грунтовка для паркета, или стандартная подложка.
5. Сборная стяжка из готовых элементов или гипсоволокнистых листов, фанеры, древесно-стружечных плит, ОСП.
6. Водно-дисперсионный клей для сборки стяжки.
7. Влагоизоляция — полиэтиленовая пленка.
8. Кварцевый песок.
9. Бетонное основание — армированная стяжка из бетона класса В15.
10. Прокладка разделительная из гидроизоляционного рулонного материала.
11. Теплоизоляция из пенопласта ПСБ 35 или экструдированного пенополистирола, толщиной по расчету.
12. Грунт основания.
13. Плинтус.
14. Саморез.
15. Стена наружная.

Как уже упоминалось выше, грунтовая подушка в основании пола всегда имеет положительную температуру и сама по себе обладает определенными теплоизолирующими свойствами. Во многих случаях достаточно дополнительно уложить утеплитель полосой вдоль наружных стен (поз.11 на рис.6.) , чтобы получить требуемые параметры теплоизоляции для пола без напольного обогрева (без теплых полов).

Читайте: «Как правильно сделать сухую сборную стяжку пола в частном доме».

Рис.7. Обязательно в полу, по периметру наружных стен, укладывают утеплитель лентой, шириной не менее 0,8 м. Снаружи утепляют фундамент (цоколь) на глубину до 1 м.

Температура грунта под полом, в зоне примыкания к цоколю по периметру наружных стен, достаточно сильно зависит от температуры наружного воздуха. В этой зоне образуется мостик холода. Через пол, грунт и цоколь тепло уходит из дома.

Температура грунта ближе к центру дома всегда положительная и мало зависит от температуры на улице. Грунт подогревается теплом Земли.

Строительные правила предписывают обязательно утеплять зону, через которую уходит тепло. Для этого, рекомендуется устраивать теплозащиту на двух рубежах (рис.7):

Товары для дома

⇆

Утеплять снаружи цоколь и фундамент дома на глубину не менее 1,0 м.
Укладывать слой горизонтальной теплоизоляции в конструкцию пола по периметру наружных стен. Ширина ленты утеплителя вдоль наружных стен не менее 0, 8 м. (поз.11 на рис. 6).

Толщину теплоизоляции рассчитывают из условия, что общий показатель сопротивления теплопередаче на участке пол — грунт — цоколь, должен быть не меньше аналогичного параметра для наружной стены.

Проще говоря, суммарная толщина утеплителей цоколя плюс пола должна быть не меньше толщины утеплителя наружной стены. Для климатической зоны в районе г. Москвы общая толщина утеплителя из пенопласта не менее 150 мм. Например, вертикальная теплоизоляция на цоколе 100 мм., плюс 50 мм. горизонтальная лента в полу по периметру наружных стен.

При выборе размеров слоя теплоизоляции учитывают также то, что утепление фундамента способствует уменьшению глубины промерзания грунта под его подошвой.

Читайте: «Утепленный теплоизолированный фундамент лучший для дома.»

Это минимальные требования к утеплению пола по грунту. Понятно, что чем больше размеры теплоизоляционного слоя, тем выше эффект энергосбережения.

Укладывать теплоизоляцию под всей поверхностью пола в целях энергосбережения, обязательно необходимо лишь в случае устройства в помещениях теплых полов или строительства энергопассивного дома.

Кроме того, сплошной слой теплоизоляции в полу помещения бывает полезен и необходим для улучшения параметра теплоусвоения поверхности покрытия пола. Теплоусвоение поверхности пола — это свойство поверхности пола поглощать теплоту в контакте с какими-либо предметами (например, ступнями ног). Особенно это важно, если чистовой пол делают из керамической или каменной плитки, или другого материала с высокой теплопроводностью. Такой пол с утеплителем будет ощущаться, как более теплый.

Показатель теплоусвоения поверхности пола для жилых зданий не должен быть выше 12 Вт/(м²·°С). Калькулятор для расчета этого показателя можно найти здесь.

Плита основания из бетона класса В 12,5 толщиной 80 мм. по слою щебня, утрамбованного в грунт на глубину не менее 40 мм.

Деревянные бруски — лаги сечением минимум, ширина 80 мм. и высота 40 мм., рекомендуется укладывать на слой гидроизоляции с шагом 400-500 мм. Для выравнивания по вертикали, их укладывают на пластиковые подкладки в виде двух треугольных клиньев. Путем сдвигания или раздвигания подкладок регулируется высота расположения лаг. Пролет между соседними точками опирания лаг не более 900 мм. Между лагами и стенами следует оставлять зазор шириной 20-30 мм.

Лаги лежат свободно без крепления к основанию. На время монтажа чернового пола их можно скрепить между собой временными связями.

Для устройства чернового пола обычно используют древесные плиты — ОСП, ДСП, ЦСП. Толщина плит не менее 24 мм. Все стыки плит должны обязательно опираться на лаги. Под стыки плит между соседними лагами устанавливают деревянные перемычки.

Черновой пол можно сделать из шпунтованной половой доски. Такой пол из качественной доски можно эксплуатировать без напольного покрытия. Допустимая влажность древесины материалов пола 12-18%.

В пространство между лагами при необходимости можно уложить утеплитель. Плиты из минеральной ваты обязательно сверху закрывают паропроницаемой пленкой, которая препятствует проникновению в помещение микрочастиц утеплителя.

Рулонную гидроизоляции из битумных или битумно-полимерных материалов наклеивают в два слоя на бетонный подстилающий слой методом подплавления (для наплавляемых рулонных материалов) или наклейкой на битумно-полимерных мастиках. При устройстве оклеечной гидроизоляции следует обеспечить продольную и поперечную нахлестку полотнищ не менее 85 мм.

Для проветривания подпольного пространства полов на грунте по лагам, в помещениях должны быть предусмотрены щели в плинтусах. Минимум в двух противоположных углах помещения оставляют отверстия площадью 20-30 см² .

Рис.5. Пол по грунту на столбиках

Есть еще одна конструктивная схема пола — это деревянный пол по грунту на лагах, уложенных на столбики, Рис.5.

Позиции на Рис.5.:
1-4 — Элементы чистового пола.
5 — Сборная стяжка из листовых материалов.
6-7 — Клей и саморезы для сборки стяжки.
8 — Лага деревянная.
9 — Прокладка деревянная выравнивающая.
10 — Гидроизоляция.
11 — Столбик кирпичный или бетонный.
12 — Грунт основания.

Устройство пола на лагах по столбикам позволяет уменьшить высоту грунтовой подушки или вовсе отказаться от её устройства.

Подробно о полах без бетонной стяжки, на лагах читайте здесь.

Полы, грунты и фундаменты

Полы по грунту не связаны с фундаментом и опираются непосредственно на грунт под домом. Если грунт на участке пучинистый, то пол зимой и весной может «загулять» под действием сил морозного пучения грунта.

Чтобы этого не случилось, пучинистый грунт под домом надо заставить не пучиниться. Проще всего это сделать, утеплив цоколь и подземную часть ленточного фундамента.

Конструкция свайных фундаментов на буронабивных (в т.ч. ТИСЭ) и винтовых сваях предполагает устройство холодного цоколя. Утепление грунта под домом с такими фундаментами, задача достаточно проблематичная и дорогая. Полы по грунту в доме на свайном фундаменте можно рекомендовать только при не пучинистых или слабо пучинистых грунтах на участке.

При строительстве дома на пучинистых грунтах необходимо обязательно утеплять цоколь и подземную часть фундамента на глубину 0,5 — 1 м.

В доме с наружными многослойными стенами c утеплителем снаружи, образуется мостик холода через цоколь и несущую часть стены в обход утеплителя стены и пола.

Кроме того, утепление цоколя поможет ликвидировать мостик холода, а также позволит уменьшить толщину теплоизоляции пола. О том, как определить необходимую толщину вертикальной теплоизоляции цоколя и подземной части фундамента можно узнать здесь.
О конструктивных особенностях устройства разных вариантов полов по грунту читайте в других статьях на эту тему.

Еще статьи на эту тему:

⇒ Бетонный пол по грунту в каменном частном доме.
⇒ Как сделать правильный бетонный пол в деревянном или каркасном доме..
⇒ Деревянный пол на лагах в частном доме.
⇒ Пол с сухой сборной стяжкой из листов ГВЛ, ДСП, ОСП или фанеры

Делаем полы по грунту в частном доме своими руками недорого: Пошагово +Видео

Пол по грунту на ленточном фундаменте значительно отличается, тем, что при его изготовлении применяют различные материалы.

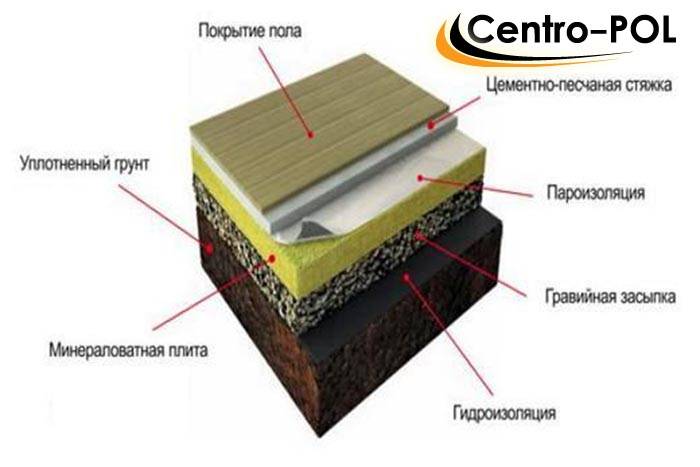

Такой пол имеет множество слоёв. Слои идут от самой земли и до окончательного покрытия. Перед началом монтажа рассмотрим все особенности.

[contents]

Особенности различных слоёв напольного покрытия

Для того, чтобы людям было комфортно находиться в помещении, любая постройка должна иметь многослойное основание.

К дому, где впоследствии должны будут жить люди, необходимо подойти с особым вниманием, так как от этого будет зависеть уровень жизни людей.

Содержание:

Строение пола по грунту

Подошва

Для того, чтобы сделать полы по грунту, которые будут соответствовать СНиП, необходимо начинать работы с качественной основы.

Для начала на полметра, необходимо убрать слой чернозёма и заменить его песком с крупной фракцией. Слой песка поднимают над уровнем грунта и утрамбовывают виброплитой.

В процессе уплотнения песка, его поверхность поливают водой. Это нужно для лучшей усадки. Также можно использовать грунт, в который добавили гравий.

Подстилочный слой

Этот слой служит для распределения давления на основание. Ведь если просядет один угол дома, то плачевных последствий не избежать.

Для того чтобы сделать подстилочный слой заливают бетон в пять сантиметров.

Новшеством в исполнении этого уровня является профилированная мембрана, за счёт неё уменьшаются сроки работ и цена.

Гидроизоляция

Гидроизоляция необходима для защиты от влажности, важна для сохранения хорошего состояния напольного покрытия.

Если не использовать гидроизоляционные материалы могут образоваться грибки, плесень, гниль.

В дальнейшем эти неблагоприятные факторы могут разрушить фундамент и нарушат комфортное нахождение в помещении.

Материалы для гидроизоляции

Для гидроизоляции необходимы следующие материалы:

Битумная мастика для пола;
Стеклоткань;
Полиэстер;
Мембрана ПВХ

Такой же альтернативой вышеперечисленных материалов является полиэтиленовая плёнка толщиной в три миллиметра и свёрнутая в два раза.

Теплоизоляция

Большое количество тепла уходит через пол. Чтобы избежать потерь тепла, необходимо сделать теплоизоляционный слой из специальных материалов.

Для теплоизоляции используют следующие материалы:

Минеральную вату;
Керамзит;
Полиуретан;
Стекловату;
Пенополистерол;
Пенопласт.

Выбор утеплителя зависит от вашего желания и финансов.

Хорошим решением будет установка системы теплого пола (водяного или электрического). Такое решение, правда, обойдётся вам в копеечку, но тёплый пол по грунту позволит в дальнейшем экономить на отоплении.

Несущий слой

Данный слой считается самой главной опорой здания.

В качестве такого слоя выступает железобетонная плита и она состоит из бетона класса В12; стальной сетки; щебня, размером от 5 до 20 мм.

Выравнивающая стяжка

Перед окончательным покрытием пол нужно выровнять.

Выравнивают его при помощи цементно – песчаной смеси и заливают применяя при этом маячки.

Чистовой слой

Для чистового покрытия можно выбрать любой понравившийся материал. Например:

Винил, плитка, линолеум, 3D пол, паркет.

Чтобы выбрать материал на свое усмотрение, необходимо понимать техническое назначение каждого слоя пола. Тогда вы сможете самостоятельно произвести расчёт пола по грунту.

Установка пола по грунту своими руками

Далее мы будем разбирать, как правильно сделать пол по грунту. Для этого применяют два материала: бетон и деревянные лаги. Оба варианта имеют положительные и отрицательные качества.

Пол по грунту из дерева отличается наличием вентиляции, это достигается путём поднятия пола над грунтом.

Инструкция для монтажных работ деревянного пола

Создание прочного основания

На грунт засыпают 5 см щебня и тщательно утрамбовывают, затем покрывают битумом.
Выставляют маячки, затем делают стяжку пола по грунту.
Далее займёмся установкой тумбочек из кирпича по всей площади, с расстоянием примерно в 80 см. Высоту опор делают примерно в пределах в 15-20 см, потому что если столбики будут, с меньшей высотой циркуляция воздуха будет меньше. А при большей высоте столбиков будут увеличены тепловые потери.
От повышенной влажности, торцы столбиков застилают рубероидом и делают напуск на кирпич в 4 см.
На столбики устанавливают лаги, расстояние между ними и стенами должно составлять 2 см. В качестве крепления используют пластмассовые дюбеля и стальные саморезы.
Деревянные лаги перед использованием обязательно обрабатывают антисептическими средствами. Такие меры оградят вас от нашествия вредителей.
Далее стелем доски и прибиваем их гвоздями. Проверяем наклон досок уровнем и если есть, какие-то отклонения, удаляем их при помощи электрического рубанка.
Шляпки гвоздей необходимо замаскировать шпатлевкой, затем доски покрывают грунтовкой.

После всех процедур, деревянный пол готов к монтажу окончательного слоя, теперь его можно покрасить или покрыть лаком. А также, при желании, пол оснащают шумоизоляцией и утепляют.

Инструкция для монтажных работ бетонного пола

Такой способ называют подвесной, потому что грунт выступает в качестве опалубки для ЖБ-плиты. Такая конструкция считается прочной и долговечной.

Заливают пол по грунту по следующим этапам:

Устанавливаем верхнюю границу для заливки, в качестве ориентира выбираем дверной проём.
Слой гравия и затем песка утрамбовываем, за счёт этого получаем фильтрующую подушку.
Делаем пароизоляцию. В качестве материала для пароизоляции используем пластиковую плёнку 0,3 дециметра, её укладывают в основание в два слоя и внахлёст на стены.
Делаем решётку из арматуры, чтобы повысить прочность стяжки.
Используя дюбели и саморезы, устанавливаем маячки.
Далее замешиваем раствор, соотношение ингредиентов должно быть 1:3.

Готовую смесь заливаем полосами, выравнивая по маякам. После застывания бетона, пол утепляют и приступают к монтажу финишного слоя.

Для того, чтобы упростить процесс бетонирования, рекомендовано использовать готовую бетонно-песчаную смесь.

Утепление

Утепление пола — это не маловажная часть конструкции пола по грунту. Утеплить пол можно разными материалами. Вы можете выбрать материал, который будет вам по карману.

Главные качества, которыми должен обладать утепляющий материал это:

Низкая теплопроводность;
Повышенная прочность на внешнее давление;
Водонепроницаемость.

Этими качествами обладают несколько видов материалов:

Пенопласт.
Довольно дешёвый материал. При воздействии битумных мастик пенопласт подвержен, разрушению. Его рекомендовано укрывать полиэтиленовой плёнкой с двух сторон.

Экструдированный пенополистерол.
Дороже и лучше пенопласта. Обладает прочностью, держит теплоту, лучше сопротивляется воздействию влаги.

Минеральная вата.
Прочный и теплый материал, но минус материала в том, что он впитывает влагу. Поэтому при бетонировании лучше оградить этот материал от контакта с раствором.

Керамзит.
Этот материал может заменить гравий, стяжку и утеплитель.

Система тёплых полов

Система теплых полов бывает водяной и электрической. Теплые полы считаются очень дорогим, но при этом идеальным вариантом утепления.

Выбор будет за вами, исходя из своих возможностей.

Как вы поняли, пол по грунту имеет слоистую структуру, и каждый слой пола имеет важное значение.

Современный рынок стройматериалов очень разнообразен и поэтому каждый может оборудовать пол по-своему.

Придерживайтесь наших рекомендаций, выбирайте подходящие материалы и делайте.

Желаем вам удачи!

Рейтинг

( 4 оценки, среднее 3. 75 из 5 )

1 20 983.

Олег Сомов/ автор статьи

Опытный строитель с более чем 10 летнем стажем Каркасных и Фахверковых домов из клеенного бруса, делюсь опытом с читателями моего сайта, жмите звездочку и делитесь с друзьями, если было полезно!

Понравилась статья? Поделиться с друзьями:

Лучистое тепло можно использовать в помещении или на улице – Reading Eagle

Прямое тепло можно использовать в помещении, на крыше или снаружи.

Система лучистого отопления избавит от холода керамической плитки и «бррррр» от мраморного пола.

Бетонные, каменные, кафельные и деревянные полы можно обогревать с помощью труб, по которым течет нагретая вода, или матов, проводящих электричество, которые прикрепляются к основанию пола. Вместо того, чтобы обогревать помещения обычным принудительным горячим воздухом, системы лучистого обогрева пола не только нагревают поверхность, по которой ходят люди, но и это тепло в конечном итоге также поглощается и излучается содержимым дома.

Американцы все больше склоняются к использованию систем лучистого отопления, сказал Марк Эзертон, исполнительный директор Radiant Professionals Alliance (RPA), расположенного в Мокене, штат Иллинойс. система принудительного воздушного отопления, которая может иметь карманы с подогретым воздухом», — сказал он. «Технологические достижения и инновационные продукты усилили интерес к лучистому отоплению».

Использование лучистого тепла для создания более теплого дома не является чем-то новым. Древние римляне строили гипокаусты — полы, приподнятые на плиточных опорах, обогреваемых снизу. Первоначально использовавшиеся для бань около 100 г. до н.э. гипокаусты были обычным явлением в каменных домах в более холодных частях Римской империи.

Несмотря на то, что современные системы лучистого отопления гораздо более сложны, они работают на тех же физических принципах передачи энергии — передаче тепла от теплых объектов к более холодным. Radiant Professionals Alliance — это торговая организация, состоящая из 250 членов, которая в основном работает с водяными (водяными) системами лучистого теплого пола. Трубка из сшитого полиэтилена (PEX) представляет собой долговечную гибкую трубу, по которой нагретая вода проходит под поверхностью пола и которая не подвержена коррозии.

Котельная система нагревает воду, которая перекачивается по трубам в замкнутой водяной системе лучистого пола. Эзертон говорит, что водяную излучающую систему легче установить во время нового строительства, чем модернизировать систему в существующем доме.

«Водяная система лучистого теплого пола должна быть специально разработана для каждого дома, но, как минимум, вам понадобится не менее одного погонного фута труб на квадратный метр дома», — сказал он. «По сравнению с системами принудительного воздушного отопления экономия энергии за счет лучистого тепла может составлять в среднем от 15 до 50 процентов, в зависимости от местоположения дома и того, насколько хорошо он построен и изолирован».

Квалифицированный сантехник должен быть нанят для установки гидравлической системы с ориентировочной стоимостью от 8 до 10 долларов за квадратный фут для нового строительства. Петли труб PEX могут быть встроены в бетонный фундамент или размещены между лагами пола на верхних этажах. Наземные системы с лучистым подогревом полов должны иметь двойную теплоизоляцию стен и чердаков, чтобы максимизировать эффект обогрева. При первом включении системы полы могут нагреваться до 75 градусов в течение дня, но после нагрева тепло легко поддерживается.

Отрицательным моментом является то, что система лучистого обогрева пола может считаться избыточной, поскольку воздуховоды для кондиционирования воздуха часто являются стандартными в жилищном строительстве. Но, по словам Эзертона, отраслевые производители работают над совершенствованием систем лучистого охлаждения в сочетании с циркуляцией воздуха.

Если домовладелец хочет избавиться от холода на полу небольшой площади, система электрического подогрева пола под камнем или плиткой может стать комфортной и предпочтительной модернизацией существующего дома. Электрические маты или рулоны состоят из мотков термостойкой проволоки, соединенных с несущим материалом. Эти нагревательные маты предназначены для работы в качестве электрического одеяла под полом. Полы в ванных комнатах могут достигать комфортной температуры менее чем за час и могут контролироваться программируемым термостатом.

STEP Warmfloor — это инновационный гибрид электрической системы обогрева пола, предназначенный для обогрева всего дома. Произведенный компанией Electro Plastics Inc. недалеко от Сент-Луиса, этот продукт представляет собой низковольтную полимерную излучающую систему отопления, которая имеет тонкие провода, которые нагревают пластик, а затем излучают тепло при температуре, которая саморегулируется.

«Система STEP Warmfloor не может перегреваться, потому что черный углерод в пластике является полупроводниковым при максимальной температуре 85 градусов», — сказала Моника Иргенс, президент компании. «Наш продукт работает от сети переменного тока с использованием 24-вольтового трансформатора или постоянного тока, например, от солнечной или ветровой энергии».

Электрик должен подключить систему к источнику питания, и Иргенс оценивает стоимость установки STEP Warmfloor от 11 до 15 долларов за квадратный фут.

Системы лучистого отопления обогревают и снаружи домов. Эти системы лучистого тепла, называемые системами «таяния снега», встраиваются под тротуары и подъездные пути. Эти системы работают, нагревая заснеженные поверхности до 38 градусов, при которой осадки испаряются.

Система лучистого отопления — это эффективный способ расчистить заснеженную дорожку, не разрушая декоративный бетон, камень или кирпич. Системы снеготаяния могут быть как электрическими, так и гидравлическими, с добавлением антифриза в циркулирующую воду. Иргенс говорит, что продукт STEP Warmfloor также может быть установлен под крышами, чтобы предотвратить образование наледи возле свесов крыши и водосточных желобов.

Образованные потребители используют системы лучистого отопления не только из-за долгосрочной экономии энергии, но и из-за тепла, которое они обеспечивают.

«Лучистое тепло похоже на одеяло комфорта в доме, которое вы можете испытать только сами», — сказал Эзертон. «Когда вы входите в дом, излучающий тепло, ваше тело сразу же ощущает полное, всеобъемлющее тепло».

Ресурсы для разогрева

STEP Warmfloor: Warmfloor.com, 877-783-7832 или 877-STEPTEC

Radiant Professionals Alliance: RadiantProfessionalsAlliance.org, 877-427-6601

Стоимость и установка теплых полов

По мере приближения зимы в США многие люди думают о различных способах согреться этой зимой. Одним из решений для отопления, которое может не прийти вам в голову, является лучистый обогрев пола, который состоит из электрических нагревательных матов, установленных на полу дома.

Если остановиться и подумать — что может быть лучше? Не нужно просыпаться утром и готовиться к тому, чтобы на цыпочках пройтись по холодному деревянному или кафельному полу. Вместо этого проснитесь и с комфортом пройдитесь по поджаренному полу на кухне или в ванной.

Но прежде чем вы нацелитесь на теплый пол, важно понять некоторые особенности. Мы расскажем о различных типах и стоимости, а также рассмотрим некоторые обзоры, которые помогут вам найти лучшие коврики для обогрева пола.

О нагревательных матах

Маты с подогревом пола имеют встроенные электрические провода и готовы к работе.

Электрический и водяной теплый пол : Когда дело доходит до лучистого отопления, можно выбрать два варианта: электрический или водяной. Оба варианта кажутся похожими, так как они оба содержат катушки и устанавливаются под полом. Электрические нагревательные маты используют электричество для нагрева змеевиков, в то время как водяные маты используют жидкость, обычно горячую воду из водонагревателя, для нагрева змеевиков. Водяное тепло предназначено для использования в качестве решения для обогрева всего дома, в то время как лучистое тепло пола идеально подходит исключительно в качестве дополнительного источника тепла. Это связано с тем, что электрическое тепло обходится дороже, чем другие виды энергии; поэтому электрический теплый пол нецелесообразен в качестве решения для обогрева всего дома.

Однако, если у вас особенно прохладная комната или неотапливаемая пристройка к дому, вам может подойти электрический теплый пол. Поскольку тепло поднимается снизу вверх, электрические системы позволяют вам чувствовать себя тепло и уютно, как только вы ступите на землю. Вы сразу же почувствуете тепло, когда встанете с постели, приготовите кофе и займетесь своими делами — больше не нужно кутаться в носки или тапочки, чтобы чувствовать себя комфортно.

Сколько стоят теплые полы?

Средняя стоимость напольных ковриков с подогревом может варьироваться от 10 до 20 долларов за квадратный фут в зависимости от типа и марки, которую вы покупаете. Если вы выберете профессиональную рассрочку, затраты на установку увеличат общую цену за квадратный фут, и она будет различаться в зависимости от затрат на рабочую силу для подрядчиков в вашем районе. Электрические маты предназначены для использования только в качестве дополнительного источника тепла, поскольку электрический теплый пол нерентабелен, если используется в качестве решения для обогрева всего дома. Эксплуатационные расходы увеличат ваш ежемесячный счет за электроэнергию, но иногда домовладельцы отказываются от основного источника тепла, чтобы компенсировать расходы на полы с подогревом.

Вот еще несколько возможных вариантов, о которых следует знать:

Оборудование : Основными элементами оборудования, которые вам понадобятся для обогрева полов, являются маты для обогрева пола и термостат (мы рекомендуем Nuheat HOME 7). -Дневной программируемый напольный термостат с датчиком тепла или непрограммируемый термостат Nuheat ELEMENT). Мы также настоятельно рекомендуем приобрести электрический индикатор неисправности, который поможет обеспечить правильную установку напольного коврика.
Напряжение : Существуют разные напряжения, и варианты с более высоким напряжением обычно дороже. У нас есть два варианта напряжения: 120 вольт и 240 вольт, последний из которых дороже.
Размер нагревательного мата : Чем больше нагревательный мат, тем дороже будет ваше решение для обогрева пола.

Если во всем доме установлены полы с подогревом, это может повысить стоимость вашего жилья. Если они установлены только в одной или двух комнатах, это все равно хорошая функция, но, вероятно, не сильно повысит общую стоимость дома.

Как установить напольные коврики с электронагревателем

Установку лучистого обогрева пола можно выполнить самостоятельно.

Установку можно выполнить самостоятельно, но при этом необходимо следовать специальным инструкциям, прилагаемым к приобретаемым коврикам.

Вот основные этапы установки:

Измерьте площадь в квадратных футах, которую необходимо обогреть. Чтобы рассчитать это, вам нужно умножить длину на ширину комнаты. Обязательно исключите места, где коврики не будут установлены, в том числе под прилавками и мебелью.
Спроектируйте и разместите маты в соответствии с вашим пространством в зависимости от размера нагревательного мата. Это важно, потому что вы не сможете обрезать или разрезать коврики , чтобы подогнать их по размеру.
Закажите маты нужного вам размера, напряжения и количества.
Откройте черновой пол, к которому вы будете прикреплять коврики.
Установите коврики, следуя пошаговым инструкциям, прилагаемым к продукту.
Прикрепите коврики к основанию с помощью клея рекомендованного типа.
Установите желаемое напольное покрытие поверх ковриков.
Подключите напольные коврики к электричеству, следуя инструкциям, приведенным в руководстве.

Маты с электрическим подогревом пола, как правило, могут быть установлены с широким спектром напольных покрытий, включая плитку, ламинат, инженерную древесину твердых пород, камень и мрамор.

Наем кого-то для установки матов для теплого пола не только дорого стоит, но иногда и не нужен, поскольку многие продукты можно установить самостоятельно. Линия электрического обогрева пола Nuheat, которую мы предлагаем в Total Home Supply, проста в установке, и все, что вам нужно, это электрик для электрических линий. Все остальное можно сделать самостоятельно. Посетите веб-сайт Nuheat для получения конкретных пошаговых инструкций по установке, если вы покупаете один из их продуктов.

Выберите лучшую систему для своего дома

Маты с подогревом пола Nuheat отличаются непревзойденным качеством и простотой использования.

Независимо от того, занимаетесь ли вы новым строительством или реконструкцией, подумайте о комфорте полов с подогревом. Маты с подогревом пола Nuheat отличаются непревзойденным качеством и простотой использования.

Компания Total Home Supply гордится тем, что поставляет системы напольного отопления Nuheat в качестве предпочтительного бренда. Благодаря простой в установке, сборной и энергоэффективной конструкции маты для электрического подогрева пола Nuheat являются одними из лучших на рынке. Их можно сконфигурировать так, чтобы они были идеального размера для ваших нужд — просто введите необходимую длину, ширину и напряжение, и мы сразу же отправим вам ваши коврики.
