5 схем отопления с теплым полом и радиаторами в частном доме

Автор Владимир Ш. На чтение 11 мин. Просмотров 30.4k. Обновлено

Ассортимент отопительных систем, для создания благоприятного микроклимата в доме, в настоящее время огромен.

Раньше для обогрева помещений использовались в основном радиаторы – узнайте как произвести монтаж самостоятельно. Но сейчас, большинство владельцев частных строений отдают предпочтение тёплым полам. Однако, применение только ТП не всегда позволяет создать в квартире комфортные условия. Поэтому, для частных домов профессионалы все больше стали рекомендовать комбинированную схему отопления — с радиаторами и тёплым полом.

Наша статья будет полезна тем, кто строит свой дом, и планирует обустроить комбинированную модель отопления.

Вы узнаете, как совместить радиаторное отопление и тёплые полы, какими плюсами обладает данная схема в сравнении с обычными радиаторами, как сделать проект с учётом произведённых расчётов и осуществить монтаж самостоятельно.

Предлагаем ознакомиться с статьей – какие радиаторы отопления лучше ставить в квартире, критерии выбора и ТОП фирм производителей.

Нормы и ограничения

Тёплый водяной пол — низкотемпературная система отопления. По существующим нормам, максимальный температурный уровень теплоносителя должен составлять +55 градусов. При эксплуатации, стандартный нагрев обычно колеблется в диапазоне от  +35 до +45, причём пол нагревается до +26 — +31. Нормы для разных помещений отличаются:

  • для спальни, кухни, гостиной — +26;
  • для ванны, туалета, прихожей— +31.

По магистралям пола жидкость циркулирует при помощи насоса. Кроме того, он позволяет регулировать уровень отопления в помещении. Подбирать его нужно отталкиваясь от скорости движения воды. Максимум, который допустим для гидрополов — 0,6 м/с.

Разница между нагревом воды на подаче и выходе не должна быть в приделах 10 градусов.

Особенности комбинированной системы

В комбинированную систему отопления входят радиаторы, которые являются высокотемпературными источниками, и низкотемпературные – тёплые полы.

Подсоединять водяной пол в смешанной схеме возможно двумя способами:

  1. К имеющемуся нагревательному котлу — такой способ уменьшает стоимость оборудования и время монтажа. Недостаток этой конструкции — невозможность работать автономно. При этом увеличивается расход энергии, и снижается эффективность пола.
  2. Путём установки отдельного котельного оборудования для пола — это существенно увеличивает расходы при монтаже. Однако такая система имеет преимущество — автономность, её работа не зависит от батарей. Это удобно, когда радиаторный обогрев уже не функционирует.

Есть несколько рекомендаций, которые надо учитывать, решив создавать в частном доме совместное отопление:

  1. Устанавливать температурные режимы отдельно для батарей и тёплого пола. Так как в батареях нагрев воды на подаче и на выходе составляет около 70 и 55 градусов соответственно, а для греющих полов требуется — 40 и 30, то котлы с этой задачей самостоятельно справится не способны.
  2. Применять специальные комплектующие для настройки нагрева. Насосно-смесительные узлы, запорную арматуру — они сократят затраты, и позволят грамотно произвести соединение системы с ёмкостью, в которой нагревается вода.
  3. Осуществлять настройку комбинированной системы с использованием специальных и правильно установленных технических средств. Например, смесительный узел с термостатической головкой, его функция — регулировка уровня нагрева жидкости, термостат — отвечает за управление степенью обогрева каждой комнаты в отдельности.

При укладке водяного пола, нет смысла ограничиваться только ванной и туалетом. Лучше разместить такую систему по возможности везде, так как увеличение её площади, существенно не сказывается на монтажных и эксплуатационных затратах.

Ведь в любом случаи понадобится установка смесительного узла и устройства, которое обеспечит циркуляцию жидкости. А какой будет коллекторная группа — однотрубной, двухтрубной или больше — не важно.

Расходы на стяжку так же не изменяться, даже если пол монтируется лишь в одной части комнаты, бетонный раствор придётся заливать по всей площади.

Насосно-смесительный узел

Сооружать систему отопления по комбинированной схеме в частном доме можно с применением насосно-смесительного узла. Конструкция с ним наиболее эффективна, но обойдётся дороже, в сравнении с использованием 3-х ходового клапана, хотя принцип функционирования такой же.

Охлаждённая вода из обратной трубы разбавляет горячий теплоноситель, а наличие балансировочных кранов позволяет делать это в требуемых пропорциях.

Данный узел бывает в разных комплектациях. Это зависит от предназначения и стоимости оборудования. В стандартное устройство входит:

  • термостатический клапан;
  • погружной термодатчик;
  • балансировочный кран с фиксирующим пружинным вентилем;
  • циркуляционный насос;
  • погружной термометр;
  • резьбовая гильза;
  • перепускной и запорный вентиль;
  • дренажный и шаровой клапан;
  • воздухоотводчик;
  • перепускной байпас.

Схемы и инструкция по монтажу от одного котла

Наиболее простым и экономичным способом сооружения комбинированной отопительной системы в частном доме считается схема с радиатором и тёплым полом от одного котла. От него уже монтируются все элементы и циркуляционный насос.

Есть настенные котлы, внутрь которых уже встроен насос. При использовании напольной модели, его придётся устанавливать отдельно.

При прямом подключении к газовому прибору (именно эту модель специалисты советуют устанавливать при обустройстве комбинированного способа отопления в частных домах) — рекомендована установка ёмкости для конденсата. Монтаж обычного котла на газе приведёт к быстрому выходу из строя теплообменника.

Газовое оборудование размещается в помещениях с потолками не ниже 2 метров. Обязательно наличие вентиляции.

Если применяется твёрдотопливная модель, то для подключения тёплого пола к ней, нужна установка буферной ёмкости. Её функция — ограничивать температурный режим, так как напрямую трудно проводить регулировку температуры.

Принцип работы отопления по комбинированной схеме — тёплый пол и батарея от одного котла, состоит в следующем. Нагретая вода направляется в смесительный узел, где она упирается в предохранительную головку. Термоголовка определяет её температуру, и если она превышает необходимый уровень, то вентиль открывается, и происходит смешивание горячего и холодного теплоносителя до нужно градуса.

Затем вода распределяется по контурным магистралям пола и батарей. После прохода всего трубопровода, она возвращается в теплогенератор для нагрева.

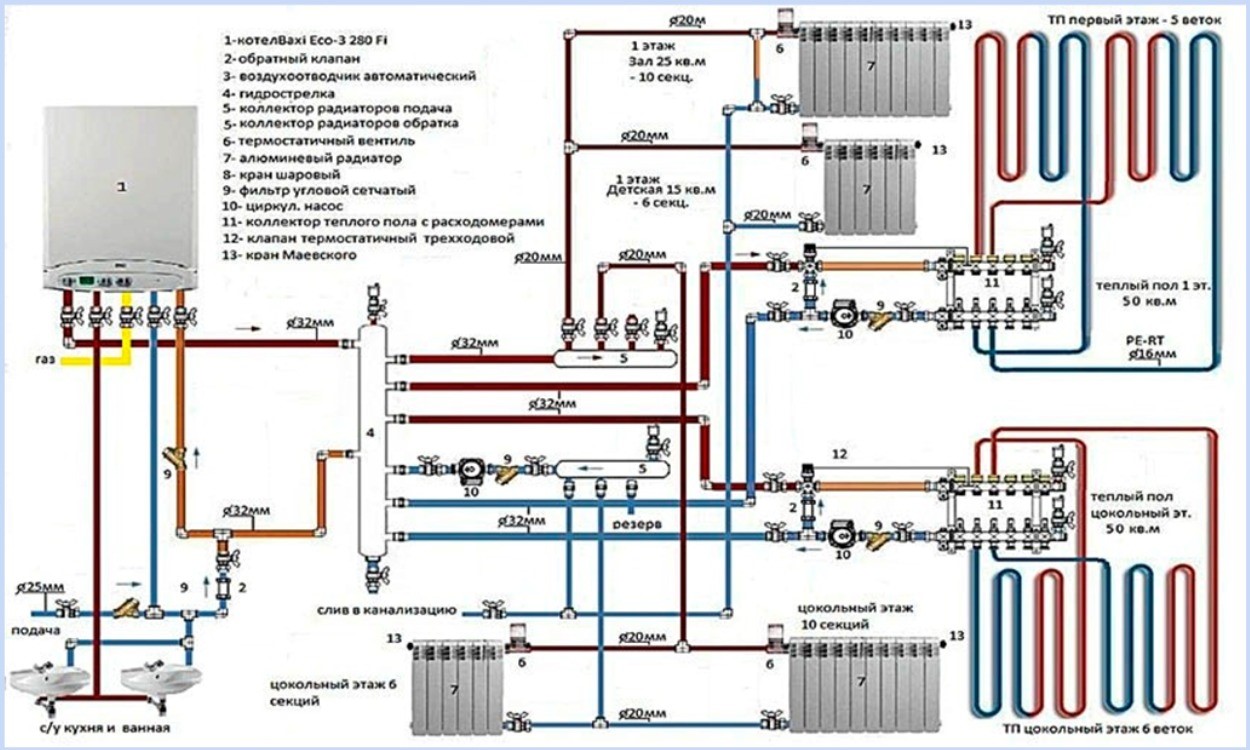

 В схему подключения от одного котла тёплых полов и батарей входят следующие элементы:

  • котёл с расширительным баком — нагревает теплоноситель;
  • гидрострелка — разводка, в виде трубы с четырьмя ответвлениями, по ним движется вода;
  • радиаторный и половой насос — они обеспечивают подачу жидкости в коллекторный узел;
  • коллектор — к его выходам подсоединяются петли пола, и осуществляется подача горячей воды;
  • смесительный узел — в нём происходит разбавление теплоносителя для ТП;
  • термостат — головка, которая открывает или закрывает поступление воды в контуры.

Монтаж системы

После сооружения «пирога» пола — выравнивания основания, гидро и теплоизоляции и укладки нагревательных элементов, можно переходить к монтажным работам и подключению комбинированной системы отопления от одного котла (тёплого пола и радиаторов). Разберем процесс по шагам:

  • Соединяются трубы от радиаторов с водонагревателем, между ними монтируется насос.
  • Подключаются контуры пола через устройство, в котором вода разбавляется до требуемой температуры. Для этого применяются: смесительный узел,  2-х или 3-х ходовой клапан, они крепятся к подающей трубе.
  • Устанавливается циркуляционный насос.
  • Контуры пола соединяются через гребёнку с источником подачи горячей воды, именно она является теплоносителем, и будет отапливать помещение.

Схемы со смесительным клапаном

В частных домах специалисты советуют отдавать предпочтение схеме отопления комбинированного типа, с использованием смесительного клапана, он бывает 2-х или 3-х ходовым.

С 3х-ходовым смесительным клапаном

В данной комбинированной схеме для радиатора жидкость нагревается до 80 градусов, а для тёплых полов требуется 40 градусов.

Главная задача — снизить температуру воды, которая поступает от радиаторов, до требуемого градуса для тёплых полов. Именно эту проблему и решает 3-х ходовая термостатическая головка.

Принцип работы системы — нагретая вода подаётся от источника тепла через это устройство в коллектор, где она разбавляется до нужного градуса охлаждённым теплоносителем из обратной трубы ТП. В таком состоянии жидкость и подаётся в контуры пола.

У этой комбинированной схемы есть недостаток — нет возможности произвести регулировку и ограничить поступление остывшей воды из обратки. В связи с этим, в магистраль будет поступать как чрезмерно охлаждённая вода, так и горячая, а это может привести к перегреву пола, или недостаточному ему обогреву.

Но данные температурные перепады могут пройти незаметно, так как они компенсируются бетонной стяжкой.

Схема с трёхходовым клапаном проста в монтаже, и имеет не высокую стоимость. Она особенно подходит для одноэтажного частного дома, или помещений с небольшой площадью.

Если используется трёхходовой клапан с байпасом, смешивание нагретого и охлаждённого теплоносителя производится внутри устройства.

Монтаж прост:

  • на подачу устанавливается тройник;
  • после, подсоединяется циркуляционный насос.

С 2х-ходовым смесительным клапаном

Двухходовой клапан — его термостатическая головка контролирует температурный уровень на входе в трубопровод пола.

Схему рекомендовано использовать в помещениях с большой площадью, но не более 200 м. кв. Наличие балансировочного крана даёт возможность регулировать степень смешивания жидкости для контуров тёплого пола. Он способен перекрывать или открывать поток горячей воды.

Циркуляционный процесс теплоносителя устроен так, что жидкость движется по кругу, а добавление нагретой воды происходит при падении температуры. Так как пропускная способность устройства небольшая, то регулировка осуществляется плавно, без скачков.

Монтируется он также на подаче, и требуется установка прибора для принудительной циркуляции жидкости.

Использование встроенного котлового насоса

Эта схема подразумевает применение котельного оборудования с встроенным насосом, мощность которого до 35 КВТ. Он создаёт напор на выходе из ёмкости в приделах 20 — 25 кПa, при расходе воды 1000 — 1500 литров в час.

Процесс монтажа схож со схемой от обычного тэна, но дополнительный насос для тёплого пола не требуется.

Чтобы полностью использовать потенциал приспособления, и создать циркуляцию теплоносителя в тёплом полу и радиаторах, необходимо правильно соединить устройство с контурами.

Достигнуть это в данной схеме можно кольцевым совмещением — котёл с ТП, и с радиатором. Эти два кольца объединены небольшим общим участком с низким гидросопротивлением, тем самым один контур, не влияет на другой.

В этой схеме шлакоуловителем  выступает косой фильтр-грязевик, а воздухоотводчики есть в котле, радиаторе и контуре пола.

Суть функционирования кольцевой схемы — вода поступает от ёмкости, где она нагревается, в трубопроводы. Скачки давления в патрубках подачи и обратки приводят к перемещению жидкости по магистралям и её возврату обратно.

Когда можно совмещать системы

Производить установку комбинированной системы отопления допустимо в помещениях любого назначения. Главное  подобрать финишное изделие и тип тёплого пола в соответствии с требованиями. Совмещённая конструкция — идеальное отопление для двухэтажного частного дома.

При укладке нагревательного водяного пола на первом этаже, тёплые воздушные массы, поднимаясь, будут прогревать перекрытия второго, где можно установить только радиаторы. Для отделочного материала на первом этаже лучше выбрать плитку, а для второго подойдёт любой материал.

Соорудить комбинированную систему в многоквартирных домах не представляется возможным, так как подключать гидрополы к источнику теплоснабжения всего дома запрещено. Выходом является обустройство теплообменника.

Ошибки и проблемные моменты

Чтобы сэкономить, многие упрощают конструкцию, исключая важные элементы. Но этого делать не следует, по следующим причинам:

  1. При закрытых батареях и функционирующем тёплом полу, насосы котла и ТП будут мешать работе друг друга.
  2. При функционировании радиаторов и пола с обогревом, насос пола может понижать давление, тем самым уменьшать циркуляцию воду в батареях.
  3. Даже при остановке котельного оборудования, насос ТП осуществляет движение жидкости через котёл и радиаторы, что нецелесообразно. И если с ненужным перемещением теплоносителя в батареях можно справиться, установив обратный клапан, то остановить движение водяных потоков в котле не удастся.
  4. Отсутствие защитного термостата может спровоцировать выход из строя смесительного узла, чрезмерно горячая вода попадёт в трубы пола, и есть риск повреждения стяжки.
  5. При отсутствии перепускного крана, если закрываются петли пола, циркуляция жидкости в них прекращается. При этом если забыли выключить насос, то он работает на закрытую задвижку и нагревается, что приводит к быстрому выходу из строя.

Можно не устанавливать перепропускной клапан, если:

  • один контур пола будет постоянно открыт;
  • насос имеет частотное регулирование;
  • автоматика ТП может управлять циркуляцией, и если надо, отключать оборудование.

Решили обогревать частный дом с использованием системы отопления комбинированного типа — тёплый пол и радиаторы, следует ознакомиться со всеми схемами, их плюсами и минусами. Только потом, нужно переходить к выбору модели, в соответствии с вашими требованиями, финансовыми возможностями и характеристиками помещения.

Видео инструкции

Как сделать теплый пол от отопления? Подключаю теплый пол к системе отопления без коллектора


Watch this video on YouTube

Схема отопления двухэтажного дома теплый пол + коллекторное отопление


Watch this video on YouTube

Комбинируем отопление. Теплый пол + радиаторы. Простое решение


Watch this video on YouTube

Схема водяного теплого пола в частном доме: правила и ошибки монтажа

 Загрузка …

Наличие отопления теплым полом даст возможность отказаться от других отопительных приборов, сэкономив на их стоимости и освободив полезные площади. Как устроена схема водяного теплого пола в частном доме и о том, как его смонтировать своими руками, поможет разобраться информация ниже.

Каким образом теплый пол нагревает воздух

Теплый пол — это новая система обогрева, она дополняет или заменяет традиционные конвекторы и батареи. Эта система трубопроводов, по которым прокачивается подогретый теплоноситель, как правило, это обычная вода или антифриз. Трубы укладываются на подложку из бетона, полистирола или дерева, а уже потом идут финишные покрытия.

Трубы, по которым идет циркуляция, обычно являются полимерными. Подача теплоносителя осуществляется от центрального отопления или системы, в которой подогрев выполняет индивидуальный котел.

Рекомендуется использовать трубы с высоким коэффициентом теплоотдачи. Также, они должны быть гибкими и гладкими внутри.

Теплый воздух, нагреваясь внизу от пола, поднимается к потолку комнаты. Таким способом тепло распространяется по всей комнате. Нижняя ее часть прогревается сильнее, чем верхняя, находиться в таком помещении очень комфортно и полезно. Сфера применения водяных теплых полов — практически только в частных домах, в квартире велик риск затопления нижних помещений в результате протекания трубы.

Система состоит из трубопроводов и точки перемешивания теплоносителя. Узел смешивания комплектуется термостатическим смесителем, насосом и коллектором. Иногда необходимо наличие терморегулятора. Заливаются трубы, прикрепленные к полу, цементным раствором. Эта стяжка осуществляет распределение тепла полученного от трубопровода.

Семь «за» в пользу теплого пола

В сравнении с традиционными системами отопления, теплый пол с водяным теплоносителем имеет ряд положительных качеств:

  1. Экономичность. Когда в помещении высокие потолки или большая площадь, теплый пол водяной — лучший выбор. Экономия может достигать до 50 процентов.
  2. Комфорт. Комната с теплым полом обогревается более равномерно, создавая комфортные условия для человека. Когда нагрев идет от радиаторов, жилище в нижней части, прогревается плохо, ведь теплый воздух сразу уходит наверх.
  3. Безопасность. Циркуляция теплоносителя происходит в трубах под напольным покрытием, даже в случае протечки риск обжечься отсутствует.
  4. Привлекательность. Все элементы скрыты и не портят интерьер.
  5. Совместимость. Полы водяные можно применять под большинство финишных материалов.
  6. Цена. Установка такой системы потребует не очень большого бюджета.
  7. Универсальность. Монтажные схемы подключения к системам отопления теплого пола допускают варианты подключения к котлу или общей системе.

Недостатков у такой системы не так уж много. Основной недостаток — временные затраты на монтаж, система многослойная, и некоторые требуют выдержки по времени. Сложность может возникнуть при появлении протечек, возможно необходимо будет осуществить демонтаж напольного покрытия.

Разновидности монтажных схем теплых водяных полов

По типу материала, в котором прокладывают трубы, можно выделить основные типы монтажа:

  • в бетонной стяжке;
  • на полистирольной основе;
  • по деревянным рейкам.

Первый тип самый надежный и распространенный. На ровной поверхности укладывается слой тепло и гидро изоляции. Для укрепления конструкции прокладывают армирующую сетку. Далее, прокладывают трубы и фиксируют с помощью специальных скоб. Смонтированная система заливается раствором смеси цемента и песка, а также можно добавить пластификаторы, укрепляющие стяжку. Лучшим вариантом декоративного покрытия будет плитка или камень.

Нельзя использовать теплый пол до полного высыхания стяжки, она может потрескаться.

Следующий вариант – монтаж на полистирольной основе. Этот вариант самый простой для монтажа. Трубы устанавливаются в специальные готовые формы. Для монтажа единого основания на них предусмотрены замки зацепления и дополнительная фиксация не нужна. После прокладки труб сверху крепят теплораспределительные пластины, и далее — финишное напольное покрытие.

Последний вариант – монтаж на деревянной основе. Материал различный — доска обрезная, фанера или прочие деревянные изделия. Из них изготавливаются полосы и укладываются на деревянный пол, с промежутками под трубы. В эти промежутки крепят трубопровод с помощью специальных скоб. Далее поверхность накрывается полиэтиленом и слоем гипсоволокна, он распределит температуру равномерно и на него крепится финишное покрытие.

На видео: пошаговая инструкция по укладке.



Подключение системы  к подаче теплоносителя и установка коллектора

Чтобы разобраться, как подключить теплый пол к системе отопления, нужно понять, какие элементы системы в этом задействованы. Как и в классических схемах отопления, этими элементами являются:

  • труба подачи нагретого теплоносителя;
  • труба обратки или возврата остывшего теплоносителя.

Когда система состоит только из одного контура, можно подсоединить ее напрямую к котлу. Если контуров больше одного, для обеспечения равномерного распространения теплоносителя необходимо подключение коллектора теплого пола к подаче теплоносителя. К нему, соответственно, присоединяются контуры остальной системы.

Для начала необходимо выбрать место установки коллектора. Существует несколько вариантов размещения:

  • обустройство коллекторного шкафа;
  • установка в нишу в стене;
  • монтаж на стену в навесном положении.

Популярные модели коллекторов снабжены автоматической терморегуляцией. В комплекте будут датчики температуры и различные измерительные приборы. Процесс распределения теплоносителя происходит в автоматическом режиме.  Упрощенная схема коллектора теплого пола предусматривает пару термометров и регулировку в ручном режиме.

Для начала к коллектору подключают две трубы — обратка и подача. После этого подсоединяют «ветки» различных трубопроводов. Для контроля и регулировки отопления более точно необходимо подключить циркуляционный насос, трехходовой смеситель и регулирующие вентили.

Для простоты ремонта и обслуживания в зоне соединения труб монтируют запорные вентили, а на конце коллектора предусматривают сливной кран. Такая система работает от котла, и температура будет зависеть от температуры подачи теплоносителя.

Терморегулятор в системе — правила монтажа

В системах теплого пола наличие терморегулятора позволяет управлять сервоприводом и регулировать подачу теплоносителя в систему. Это позволит автоматически регулировать температуру в помещении, а также существенно экономить. В помещениях с несколькими системами отопления наличие терморегулятора приветствуется.

Они бывают электронными и механическими. Температурный датчик, идущий в комплекте, измеряет нагрев воздуха. Монтируется он на высоте до метра, недалеко от терморегулятора. Главное, чтобы возле датчика не было посторонних источников нагрева. Закрепив датчик, присоедините его к терморегулятору. После запуска отопления зафиксируйте на терморегуляторе желаемую температуру в помещении.

Как выбрать схему укладки трубопровода

Прежде чем начать монтаж и обустройство системы «теплый пол», необходимо ознакомиться со схемами укладки теплого водяного пола, их преимуществами и недостатками. Схем таких несколько:

  • «Змейка» — укладка трубопровода происходит параллельно друг другу от стены к стене. Легкая в монтаже и проектировании, но в таком методе раскладки присутствует небольшой перепад температуры поверхности на некоторых участках. Это немного уменьшает комфорт и уют. Для купирования такого негативного момента при проектировке предусматривают ограничение на разницу температур теплоносителя в подаче и обратке.
  • «Улитка» — укладка трубопровода происходит по периметру помещения от стен к центру. Более сложный монтаж и проектирование. Но теплораспределение более равномерное, за счет чередования труб с горячим теплоносителем и с остывшим.
  • «Комбинированный» — когда применяются оба эти способа в одном помещении.

Любая монтажная схема подключения теплого пола к системе отопления укладки водяного теплого пола в частном доме позволяет использовать необходимый из вышеперечисленных видов, несмотря на их плюсы и минусы.

Параметры и нюансы процесса обсчета теплого водяного пола

Чтобы выполнить верный расчет теплого пола водяного вида нужно учитывать массу параметров и условий:

  • главное или второстепенное отопление;
  • в доме или в квартире планируется монтаж;
  • какое финишное покрытие;
  • какой объем помещения;
  • какое назначение помещений;
  • какие теплопотери помещения.

Расчет теплопотерь помещения очень важен, особенно если теплый пол — единственная система отопления. Для этого необходимо учитывать нюансы:

  • тип стройматериалов стен и перекрытий;
  • тип оконных рам и остекления;
  • количество дверей и размер окон;
  • особенности климата вашего региона;
  • наличие альтернативных отопительных систем.

Для помещений различных типов предусмотрена определенная температура нагрева покрытия, а именно:

  • жилые комнаты — 30 градусов;
  • в помещениях где нужен сильный обогрев — 36 градусов;
  • с повышенной влажностью — 33 градуса;
  • для натурального дерева — 27.

Выбор материала финишного покрытия необходимо произвести еще на стадии калькулирования, заранее. В противном случае мощности обогрева будет недостаточно или она будет излишняя.

Особенности обогрева с помощью теплых полов подразумевают точного теплотехнического вычисления мощности системы. Особенно это касается помещений с деревянными полами. Такая поверхность обладает низкой теплопроводимостью и обогрев будет слабее при стандартной мощности системы. Изучив все нюансы и обратив внимание на важные моменты, нужно сделать точный просчет производительности теплого пола, нагревательного оборудования и высчитать шаг между трубопроводом с учетом выбранной схемы раскладки. Вся эта информация поможет вам своими руками сделать отопление с теплыми полами в частном доме.



Ошибки монтажа водяного пола (2 видео)




Схемы водяного пола (25 фото)

Статьи которые читают другие:

Как сделать теплые полы в частном доме

Как сделать теплые полы в частном доме от отопления

При проектировании автономного отопления частного дома теплые полы выбирают по нескольким причинам:

  • Использование теплых полов, как самостоятельного вида отопления, позволяет расширить возможности дизайна: отсутствие громоздких радиаторов позволит проектировать, например, высокие французские окна.
  • Теплый пол является наиболее экономичным видом отопления. Экономия на отоплении при использовании теплого пола достигается за счет возможности отключения ненужных отопительных контуров в комнатах, которые не используются.

Материалы для устройства теплого пола

Для монтажа теплого пола понадобятся:

  1. Пенополистирольные плиты для теплоизоляции пола.
  2. Трубы водяного отопления в качестве теплоносителя.
  3. Демпферная лента для предупреждения разрушений пола при линейных деформациях от нагревания.
  4. Полиэтилен плотный для гидроизоляции основания.
  5. Гофротруба.
  6. Арматурная сетка для усиления стяжки и крепления труб отопления теплого пола.

Порядок выполнения работ

  1. Подготовка основания. Старую стяжку демонтируют и делают новую стяжку толщиной 25 — 80 мм. Перепад высот не должен превышать 10 мм. Слой выше 30 мм лучше делать из бетона с мелкозернистым заполнителем. Если в основании грунт, то делается песчаная или керамзитовая подушка толщиной не менее 10 см (керамзит затем также покрывается песком). Слои для лучшей усадки смачиваются водой. На песчаном основании делается цементная стяжка.
  2. Устройство гидроизоляции. На подготовленное основание внахлест 10 -15 см расстилают плотную полиэтиленовую пленку. Заход на стены гидроизоляции должен составлять не менее 10 см.
  3. Крепление демпферной ленты. По периметру помещения снизу к стене крепится демпферная лента. Способ крепления зависит от выбранной ленты: «самоклейка», саморезы с широкой шляпкой, «жидкие гвозди» и т.д.;
  4. Теплоизоляция. На полиэтиленовую пенку плотно укладывают листы утеплителя — пенополистирола.
  5. Устройство арматурной сетки. На утеплитель укладывается арматурная сетка.
  6. Укладка и крепление труб отопления. Трубы теплоносителя согласно выбранной схеме раскладки укладываются на арматурную сетку и крепятся к ней пластиковыми хомутами. Расстояние между хомутами 30- 40 см.
  7. Подключение контура отопления. Места выход труб отопления из бетонной стяжки защищают гофрированной трубой или уголком. Контуры водяного пода подключают к водяному распределительному коллектору. На окончание трубы устанавливается разборный фитинг, а с коллектором труба соединяется накидной гайкой.
  8. Балансировка коллектора. Из-за неодинаковой длины контуров давление воды в системе водяного пола подбирается индивидуально. Для этого на коллекторе снимаются защитные колпачки и делается регулировка давления.
  9. Проверка герметичности водяного пола. Герметичность пола проверяется перед заливкой бетонной стяжки. Испытания можно проводить водой или сжатым воздухом. Во время заливки пола контур должен оставаться под рабочим давлением.
  10. Бетонирование теплого пола. Уложенной контур теплого пола закрывается бетонной или цементно-песчаной стяжкой толщиной не менее 50 мм. Бетонирование ведется с использованием маячных реек. Залитую поверхность следует закрыть полиэтиленовой пленкой и оставить на 12 часов. В помещении не допускаются сквозняки. В жарком помещении два раза в сутки поверхность стяжки нужно смачивать водой.  На видео показана последовательность работ по заливке теплого пола: https://www.youtube.com/watch?v=MYPQOuBppnU


Схемы укладки контуров теплого пола

Как сделать теплые полы от электричества

Электрический (кабельный) пол может быть в виде:

  • электрического кабеля;
  • нагревательных матов, т.е. сетки с уложенным «змейкой» и закрепленным кабелем.

Рекомендую покупать электрические полы в виде нагревательных матов — это позволит значительно упростить монтаж.

Последовательность монтажа электрического теплого пола

  1. Устройство основания. Удаление пыли и мусора с основания, выравнивание ровняющими смесями или устройство стяжки.
  2. Устройство отражающей теплоизоляции. Укладка делается отражающий слоем вверх. Стыки проклеиваются скотчем.
  3. Гидроизоляция. Укладка полиэтиленовой пленки с заходом на стены на толщину пола.
  4. Крепление демпферной ленты. Лента крепится к стене по всему периметру помещения.
  5. Испытания электрического теплого пола. Проверить кабель следует обязательно до монтажа.
  6. Установка терморегулятора и датчика. Подробно производство работ можно посмотреть на видео монтажа электрического пола.
  7. Укладка нагревательных матов. Маты крепят к утеплителю скотчем с нижней стороны. От стен до матов должно быть не менее 20 см, между матами 5 — 10 см. Монтаж кабеля делается с расстоянием между рядами 10- 15 см.
  8. Устройство стяжки пола. Стяжка пола делается обычным способом высотой над кабелем не менее 3 см. Можно сделать наливной пол. Если планируется укладка плитки, то вместо стяжки используют плиточный клей. В этом случае тщательно проверяется горизонтальность поверхности.
  9. При укладке на теплый пол паркета, ламината, ковролина на стяжку укладывают звукоизоляцию. Видео, в котором показана укладка электрического пола: https://www.youtube.com/watch?v=LNXQlA62VRU

Как сделать теплые полы под ламинат

Существует три разновидности электрического теплого пола: кабельный, инфракрасный и пленочный. Для устройства теплого пола под все виды ламината больше остальных подходит инфракрасный теплый пол. Это наиболее экологичный, безопасный и эффективный по теплоотдаче вид теплого пола.

Устройство пола под ламинат

  1. Подготовительные работы. Из помещения убираются все старые трубы и радиаторы. Старое напольное покрытие демонтируется, делается выравнивание основания.
  2. Устройство теплоизоляции. Выбранный вид теплоизоляции готовится по размеру помещения и укладывается металлизированной стороной наверх. Куски листов следует склеить скотчем.
  3. Укладка пленки отопления. Пленка укладывается не по всей поверхности помещения. Расстояние от стен до края пленки 10 см. Нельзя укладывать пленку внахлест. Терморегулятор должен быть расположен рядом с проводкой и иметь максимальную площадь регуляции 15 квадратных метров. Подробно правила укладки термопленки показаны в видео: https://www.youtube.com/watch?v=_SOC6-qzcko
  4. Укладка защитной полиэтиленовой пленки. Пленка укладывается для дополнительной защиты теплого пола.
  5. Укладка ламината. Ламинат укладывается на полиэтиленовую пленку. При укладке следует быть особо осторожным, чтобы не повредить теплый пол.

Как сделать теплые полы в доме без отопления

Теплые полы, как единственный источник отопления, могут быть выбраны по следующим соображениям:

  • Теплые полы позволяет высвободить полезную площадь, т.е. устроить отопления без использования радиаторов;
  • Равномерное распределение тепла в помещении способствует уменьшению пыли в воздухе;
  • Невысокая температура теплоносителя теплых полов (+25-45°С) позволяет значительно сэкономить тепло.

Определение типа отопления (водяное или электрическое) делается индивидуально, исходя их конкретных условий. Как правило, в загородных домах устраиваются водяные теплые полы. В устройстве они дороже электрических, но эксплуатировать их, особенно, при больших площадях, удобнее и дешевле.

На видео рассказывается о том, как определить, справится ли теплый пол с отоплением дома: https://www. youtube.com/watch?v=t_81cBNY41U

Как подключить теплый пол к системе отопления в частном доме

Нередко возникает проблема подключения вновь уложенных одного или нескольких контуров теплого пола к существующей системе отопления. Система отопления с собственным циркуляционным насосом может быть:

Подключение к двухтрубной отопительной системе

Наиболее простой и удобный способ подключения. Смонтированный контур теплого пола подключается к подающему и обратному трубопроводу двухтрубного радиаторного отопления. Соединение может быть через модуль подключения или с использованием двух обычных шаровых кранов.


Схема подключения к двухтрубной системе отопления

Подключение к однотрубной системе «Ленинградка»

Подача контура теплого пола при такой системе подключается после циркуляционного насоса, а обратка контура теплого пола подключается перед насосом. Регулировка температуры в помещении в этом случае может производиться при помощи модуля подключения или шаровыми кранами.

Подключение теплого пола к гравитационной системе

Такой вариант подключения предусматривает работу системы без циркуляционного насоса, т.е. под естественным уклоном. Подача контура в этом случае, например, подключается в начале комнаты, а обратка контура — в конце. Подключение теплого пола к гравитационным системам — дело очень трудоемкое. Обычно проблема решается принципиально: в систему врезается циркуляционный насос, и подключение делается по второму типу.

Необходимые условия подключения

Для подключения и эффективной работы теплого пола к радиаторной системе последняя должна иметь определенные возможности, а мощности подключаемого теплого пола должны быть иметь ограничения.

К условиям подключения и успешной работы теплого пола отнесем:

  • трубы радиаторной системы отопления должны иметь диаметр 32 мм и более;
  • общая длина контура теплого пола не должна быть более 50 м при двухтрубной системе;
  • длина контура для «Ленинградки» не должна превышать 30 м, а, если она больше, то ее следует делить на равные части;
  • трубу для контура рекомендуется использовать из металлопластика диаметром 16-18 мм, для гравитационной системы — 20 мм;
  • при выборе труб для контура нужно учитывать температуру теплоносителя в радиаторной системе, которая составляет не менее 70 °С.

Выводы

Теплые полы — один из наиболее перспективных методов отопления частного дома. Для принятия окончательного решения по устройству теплых полов необходимо расчитать их необходимую тепловую мощность, воможности установленного котла и радиаторного отопления (при существующей отопительной системе). Выбор типа теплого пола (водяной или электрический) зависит от конкретных условий: размера комнат, мощности, необходимых условий подключения и т.д.

Водяной теплый пол от отопления своими руками: монтаж, схемы подключения, видео

Предусмотреть напольный обогрев в процессе строительства частного дома – задача непростая, но вполне решаемая. Гораздо сложнее сделать водяной теплый пол от существующего отопления загородного коттеджа либо квартиры. Как своими руками правильно уложить и подключить греющие контуры в подобной ситуации, читайте в данной статье.

Планирование и выбор материалов

Чтобы успешно интегрировать теплые полы в действующую систему отопления, нужно предварительно решить несколько серьезных вопросов:

  1. Получить разрешение на подключение к сети центрального отопления, если речь идет о квартире многоэтажного дома.
  2. Выяснить, какую высоту можно выделить под «пирог» напольного обогрева, не поднимая порогов межкомнатных дверей.
  3. Определить точки присоединения к существующей системе и рационально подобрать схему.
  4. Подготовить стройматериалы, трубы и сантехническую арматуру.

Каждый пункт подготовительного плана предлагается рассмотреть отдельно.

Можно ли подключиться к системе центрального отопления

Просто взять и врезать греющие контуры в общие поквартирные стояки нельзя. Напольный обогрев отнимет ощутимую часть тепла у соседей, которые подадут жалобу в управляющую компанию, а вы схлопочете крупный штраф за несанкционированное вмешательство в работу сети.

Совет. Не подключайтесь к стоякам на собственный страх и риск. Попытайтесь оформить разрешение надлежащим образом. Если получите однозначный отказ, задумайтесь о подогреве электрическими теплыми полами.

Когда можно надеяться на положительное решение вопроса:

  • в новостройке с индивидуальными вводами отопления от общего стояка, проходящего по техническим помещениям;
  • в квартире первого этажа при верхней подаче теплоносителя либо отдельном подключении из подвала;
  • в жилище последнего этажа при нижней разводке подающей магистрали.

При вертикальной разводке согласование может получить владелец верхней квартиры, когда теплоноситель подается снизу

Идея квартирного подключения базируется на том, что батареи вашей квартиры – последние по счету. Дополнительная нагрузка на стояк в виде отопительных контуров не повредит соседям. Правда, организация – поставщик тепловой энергии вправе потребовать монтаж индивидуального узла учета и разработку проектной документации. Жильцам остальных квартир получить разрешение проблематично.

Определяем толщину «пирога»

Основная проблема при устройстве водяного напольного обогрева в жилом доме – малое расстояние от основания пола (плит перекрытия) до низа дверного проема. Обычно эта высота равна толщине стяжки и составляет 6—10 см. Ситуация с деревянными полами аналогична – ширина лаг, куда укладываются доски покрытия, лежит в пределах 50—150 мм.

Важный момент. Перед тем как сделать теплый пол в обжитой квартире, существующую стяжку придется разбить до основания, а деревянный настил полностью разобрать. Иначе «пирог» не поместится, а поднимать пороги дверей или делать на входе ступеньку – решение неконструктивное.

Существует всего 1 способ уместить греющие контуры в толщину 50 мм – применить настильную систему с металлическими пластинами – распределителями тепла, показанную на схеме. Состав «пирога» выйдет таким:

  • слой плотного полимерного утеплителя 30 мм;
  • металлические пластины с канавками;
  • греющие трубы Ø16 мм;
  • тонкое напольное покрытие – ламинат или кафельная плитка, если речь идет о ванной комнате.

Справка. Для укладки теплораспределительных пластин применяются специальные пенополистирольные маты с бобышками либо готовые модули из дерева.

Из-за высокой цены подобных систем мастера нередко предлагают установить пластины между досок 2—2,5 см толщиной, уложенных на слой вспененного полиэтилена 8—10 мм (Пенофола). Мы не рекомендуем реализовывать такие решения – малый теплоизоляционный слой пропустит львиную долю тепла к соседям снизу или в подвал частного дома.

При высоте порогов 10 см устраиваются монолитные теплые полы со стяжкой. В основание закладываются полистирольные плиты 30—40 мм толщиной, остальные 6—7 см остаются под стяжку и чистовое покрытие.

Схема «пирога» теплых полов со стяжкой

Схемы подключения греющих контуров

Один из важнейших вопросов, который необходимо решить до начала работ, — как подключить водяной теплый пол к существующей системе отопления. Мы предлагаем следующие варианты:

  1. В квартире с индивидуальным тепловым вводом – по классической схеме со смесительным узлом, установленным в прихожей. Шкаф с коллектором аккуратно заделывается внутрь стены.
  2. В частном доме желательно подключаться напрямую от газового или другого котла, используя распределительную гребенку и узел смешивания.
  3. В квартирах с двухтрубными стояками контур каждой комнаты присоединяйте прямо к сети возле радиаторов отопления. Регулирование температуры производится термоголовками типа RTL.
  4. В многоквартирных домах с однотрубными стояками не обойтись без монтажа смесительных узлов с циркуляционным насосом.

Схема подключения при поквартирной раздаче тепла

Примечание. Присоединение теплых полов к отопительным магистралям без насоса и узла смешивания можно реализовать практически в любой двухтрубной системе. Как это правильно делается, читайте ниже.

Теплоноситель, приходящий от котла либо из сети централизованного теплоснабжения, имеет температуру 50—90 °С, что неприемлемо для теплых полов. Температурный график нагревательного контура лежит в пределах 35—45 °С, максимум – 55 °С (если трубы замоноличены в стяжке).

Схема присоединения теплых полов к котлу через двухходовой клапан

Чтобы приготовить воду требуемой температуры, используются смесительные узлы с двух— или трехходовым клапаном и циркуляционным насосом, перекачивающим теплоноситель по контурам. В централизованных системах отопления лучше применять схему с двухходовым клапаном, в индивидуальных – с трехходовым.

Справка. Качество теплоносителя в сетях центрального отопления слишком низкое – вода насыщена ржавчиной и прочими примесями. Чем проще и надежнее подобрать оборудование, тем дольше оно прослужит без проблем.

Схема подключения напольного отопления к котлу через трехходовой клапан

Отдельное подключение контуров к двухтрубным магистралям производится через термоголовки типа RTL, ограничивающие обратный поток теплоносителя, когда температура воды на выходе превышает установленное значение. Смесительные узлы, коллекторы и циркуляционные насосы не применяются.

Схема подключения ветвей без дополнительного насоса

Для присоединения теплого пола достаточно купить готовый блок с термостатическим краном и головкой RTL, помещенной внутрь аккуратной пластиковой коробки. Подобные изделия предлагает известный бренд Oventrop, название – RTL Unibox.

Схема подсоединения к однотрубной вертикальной системе

Доступно о различных вариантах подключения напольного обогрева к существующей системе расскажет эксперт в своем видео:

Подбираем стройматериалы и комплектующие

Когда вы правильно выбрали схему подсоединения, рассчитать нужное количество материалов довольно просто. Надо узнать площадь кухни, спальни и остальных помещений, где планируется монтировать теплые полы. Плюс подобрать схему укладки и расстояние между трубами.

По закупке материалов дадим следующие рекомендации:

  1. Трубопроводы греющих контуров раскладываются в виде улитки либо змейки. Принципиальной разницы нет, но при выполнении работ своими руками проще провести трубы змейкой.
  2. Чтобы не определять шаг укладки сложным расчетом, возьмите среднее значение из диапазона 10—15 см.
  3. Оптимальный вариант трубы для теплого пола – металлопластик либо сшитый полиэтилен с диаметром условного прохода DN10 мм (наружный – 16 х 2 мм). Не берите материалы неизвестных фирм, чьи изделия могут не отвечать требованиям качества.
  4. Утеплитель – пенопласт плотностью не ниже 35 кг/м³ или экструдированный пенополистирол 40 кг/м³ и выше. В качестве гидроизоляции допускается применить фольгированный «Пенофол» толщиной 5 мм, он послужит дополнительной теплоизоляцией.
  5. Распределительный коллектор лучше покупать с расходомерами (ротаметрами). Байпас с перепускным клапаном в случае с централизованным отоплением обязателен.
  6. Смесительный узел дешевле собрать самому из отдельных комплектующих, нежели приобретать в готовом виде.

Также при устройстве теплых полов используются расходные материалы – демпферная лента (клеится по периметру комнаты), клипсы для крепления труб и гидроизоляционная пленка, закладываемая под утеплитель. На стяжку идет готовая строительная смесь, чей расход указан на упаковке.

Для греющих контуров «сухого» типа придется купить полистирольные плиты с бобышками и теплораспределяющие пластины (лучше из алюминия). Модульные комплекты из дерева обойдутся дороже. Бюджетный вариант – провести трубы между обычными досками толщиной 20 мм, уложенными на утеплитель своими руками.

Совет. Если перепад высот между основанием и дверными проемами составляет 10—20 см (например, на балконе, лоджии), наращивайте толщину «пирога» за счет утеплителя. То есть, берите теплоизоляционные плиты не 30, а 50 или 100 мм. Результат – повышение энергоэффективности помещений и экономия тепла.

Технология монтажа монолитного теплого пола

После демонтажа половых конструкций – стяжки или деревянных лаг – основание следует очистить и выровнять под укладку теплоизоляционных плит. Трещины в перекрытии и по углам заполните раствором, бугры и наплывы сбейте. Вынесите мусор и максимально уберите пыль (в идеале – специальным строительным пылесосом).

Пошагово технология устройства теплых полов в жилой квартире выглядит так:

  1. Железобетонное основание покройте глубокопроникающей грунтовкой с целью обеспыливания. Землю под первым этажом частного дома следует утрамбовать и выполнить бетонную подготовку толщиной 4—5 см.
  2. Расстелите полотна гидроизоляционной пленки с нахлестом 10 см, проклеивая стыки скотчем. Минимальный напуск на стены считается так: толщина утеплителя + высота будущей стяжки.
  3. Уложите термоизоляционные плиты и оклейте стены по периметру комнаты демпферной рантовой лентой на высоту стяжки.
  4. Выполните греющие контуры из труб согласно выбранной схеме раскладки. Закрепите их пластиковыми фиксаторами к утеплителю с шагом 30—40 см. Второй вариант – фиксировать трубы одноразовыми хомутиками к кладочной сетке.
  5. Присоедините подводки к коллектору либо к термостатическому вентилю с головкой RTL, но к существующему отоплению не подключайтесь. Закачайте в контур воду для проверки герметичности системы.

Примечание. Вместо гидроизоляционной пленки допускается использовать «Пенофол» толщиной 4—5 мм, укладывая его фольгой кверху. Полотна размещаются без нахлеста и проклеиваются алюминиевым скотчем.

При использовании регулирования с помощью термоголовок RTL длина трубопровода в контуре не должна превышать 60 м, иначе комната прогреется неравномерно. Испытание на герметичность проведите рабочим давлением 3 Бар в загородном доме и 6—7 Бар в квартире с централизованным теплоснабжением. Выдержите указанное давление в течение 24 часов.

Убедившись в герметичности соединений, переходите к заливке стяжки, не опорожняя контуров. Минимальная толщина цементно-песчаного монолита – 5 см, максимальная – 10 см. Чтобы в процессе приготовления раствора не ошибиться в пропорциях, рекомендуется работать с готовой сухой смесью для заливки полов, содержащей пластификатор.

Как правильно забетонировать полы в гараже, читайте в подробной инструкции.

Дальнейшие работы по подключению теплых полов к существующей отопительной сети ведутся спустя 20—28 дней (точный период застывания указан на мешках строительной смеси). Контуры присоединяются согласно выбранной схеме, после чего настилается финишное покрытие. Наглядно технология монтажа напольного обогрева показана в видеоролике.

Устройство напольного отопления без стяжки

С помощью деревянной модульной системы или матов, оснащенных бобышками, сделать теплые полы несложно. Отличие от предыдущей технологии – отсутствие цементной стяжки и укладка финишного покрытия прямо на утеплитель либо доски.

Существует более простой и дешевый способ вместить водяные контуры на перепаде высот 5 см:

  1. Уложите поверх гидроизоляции плиты экструзионного пенополистирола толщиной 50 мм, имеющие боковые соединительные замки.
  2. Разметьте на утеплителе трассы прокладки труб и вырежьте под них пазы термоножом или острым инструментом.
  3. Установите в канавки металлические пластины и проложите трубопроводы.
  4. Настелите ламинат либо другое тонкое покрытие.

Остальные работы по испытаниям и подключению теплого пола к магистралям действующего отопления ведутся по технологии, описанной в предыдущем разделе.

Заключение

Прежде чем сделать напольный обогрев внутри обжитой квартиры с работающей системой отопления, убедитесь в технической возможности подключения и закладки труб в толщу полов. Если перепад высот между основанием и проемом двери не достигает 5 см, остается 2 варианта: поднимать пороги и дверные коробки или отказаться от затеи. Решение зависит от желания устроить теплый пол и бюджета, который вы готовы выделить на строительство.

Схема отопления частного дома с теплым полом

Тепловой комфорт – главное, что беспокоит владельцев домов зимой и в межсезонье. В последние годы все популярнее становится комбинированное отопление: радиаторы плюс теплый пол. Такая система максимально эффективна, удобна в эксплуатации, безотказна. Установив ее, хозяин дома расширяет собственные возможности: становится легче управлять температурным режимом, на случай неполадок всегда есть резервный вариант, а суммы за отопление не выше привычных. При правильном выборе схемы, источников энергии и отопительных приборов можно добиться существенной экономии на оплате счетов за энергоносители.

Где можно делать комбинированные системы?

Если правильно выбрано напольное покрытие и тип системы теплого пола, то комбинированное отопление можно монтировать в помещениях любого назначения и зданиях любой этажности. Это отличный вариант для двухэтажных жилых домов. При обустройстве теплого пола на первом этаже потоки теплого воздуха поднимаются вверх, прогревают весь этаж и перекрытия, служащие полом для комнат на втором этаже, где установлены радиаторы.

В качестве напольного покрытия для теплого пола первого этажа лучше всего использовать керамическую плитку. Для спален на втором этаже можно выбрать любое покрытие. Если установить терморегуляторы, то будет легко поддерживать нужный температурный режим в зависимости от времени суток. Например, днем можно устанавливать более низкую температуру, а в вечернее и ночное время – более высокую.

Примерная схема комбинированного отопления двухэтажного дома. Предполагается, что теплый пол будет смонтирован только на первом этаже, а второй будет отапливаться радиаторами. Возможны и другие варианты

Идеальный вариант – если обустройство комбинированной системы изначально заложено в проект многоквартирного дома. Но, как правило, такой идеал недостижим, приходится отталкиваться от реалий, учитывать ограничения. В квартирах нельзя обустраивать водяные теплые полы, если теплоноситель планируется брать от централизованных систем тепло-, водоснабжения, но при этом можно устанавливать системы с теплообменниками.

Для организации водяного напольного отопления в квартире требуется согласовать проект с компетентными службами. Это дополнительные временные затраты. Важно также определиться с видом покрытия, которое будет постелено на теплые полы. Специалисты рекомендуют ламинат или плитку. Паркет и ковролин непригодны для водяных теплых полов. Они являются хорошими теплоизоляторами и снижают эффективность работы системы.

Линолеум – вариант, который имеет смысл рассматривать только в том случае, если есть финансовая возможность купить по-настоящему качественный материал. Дешевые виды линолеума изготавливают из синтетического сырья. При нагревании материал может выделять токсичные вещества в атмосферу. Это потенциально опасно для здоровья людей, проживающих в квартире.

В квартирах многоэтажек нередко устанавливают электрические теплые полы как дополнение к централизованной системе отопления с радиаторами. Принимая такое решение, владельцу следует оценить, насколько электропроводка способна выдержать дополнительную нагрузку

Какие отопительные приборы выбрать?

Для газифицированных населенных пунктов этот вопрос не актуален, поскольку газ был и остается самым дешевым и доступным топливом. Установка качественного конденсационного котла решает проблему. А вот в местностях, где поблизости нет магистрали, выбор обычно сводится к твердому или жидкому топливу.

Сжиженный газ, как показывает практика, не выход, т.к. отопление обходится слишком дорого независимо от того, насколько экономичным будет котел. Но «для подстраховки» можно приобрести газовую модель, которую легко переоборудовать под отопление сжиженным газом, просто сменив форсунку.

Если у владельца дома есть возможность покупать солярку ниже рыночной стоимости, то жидкотопливный котел – хороший вариант для отопления дома большой площади. Если же такой возможности нет, то лучше всего остановиться на твердотопливном котле длительного горения.

При проектировании схемы отопления с теплым полом и радиаторами нужно учитывать, что напольный обогрев более экономичен. Но это не значит, что радиаторы бесполезны. Их задача – создавать тепловую завесу возле окон и предотвращать остывание дома. При правильном выборе элементов системы и продуманном контроле отопление будет максимально эффективным и при этом относительно недорогим.

Конденсационный котел – самое выгодное решение для частного дома. КПД устройств существенно выше привычных котлов, а топливо расходуется экономнее. Конденсационные модели энергозависимы, т.к. оснащены системами электронного розжига. Дополнительно отопление оборудуют насосами для принудительной циркуляции теплоносителя

Водяной или электрический пол – что лучше?

Если рассматривать системы с точки зрения эффективности, то они примерно одинаковы при условии, что спроектированы и смонтированы без грубых ошибок. Главный вопрос – стоимость систем. Оборудование водяного теплого пола обходится дороже электрического, но в эксплуатации эти системы дешевле.

Вопросы покупки и монтажа решаются только один раз, а за отопление приходится платить по 7 месяцев в году. Поэтому многие владельцы частных домов делают выбор в пользу водяных систем. Самый рациональный вариант – установка газового конденсационного котла, водяного пола и радиаторов отопления с высокими показателями теплоотдачи.

В многоквартирных домах с централизованным отоплением проектирование и обустройство водяного пола сопряжено с определенными трудностями, а стоимость установки и эксплуатации системы зависит от выбранной схемы.

Хозяева квартир в многоэтажках чаще подключают электрический теплый пол – двужильный электрокабель, карбоновые маты или инфракрасную пленку. Благо, на современном рынке отопительного оборудования можно найти приемлемые варианты. Дополнительный плюс электрического напольного обогрева – простой монтаж.

Обустройство двухтрубной системы отопления требует существенных финансовых затрат на материалы и комплектующие, поэтому многие владельцы домов проектируют однотрубные. Они тоже справляются со своими функциями, но если дом большой, лучше не экономить на системе обогрева

Монтаж карбонового пола в квартире – видеоинструкция

В квартирах с централизованным радиаторным отоплением нередко монтируют карбоновые полы. Их выбирают из-за простоты установки и экономичности. Как уложить карбоновый пол в квартире, показано в видеоинструкции, приложенной ниже:

Теплый пол в двухэтажном доме – учебный фильм

Как сделать теплый пол в 2-х этажном доме, можно узнать из учебного фильма:

Несколько слов о выборе радиаторов

Самые «модные» радиаторы – биметаллические и алюминиевые. Они отличаются хорошей теплоотдачей, хорошо выглядят, а биметалл еще и прослужит многие годы. Сталь уступает алюминию и биметаллу по всем показателям, а вот старый добрый чугун – вполне приемлемый вариант. При выборе следует ориентироваться не только на показатели теплоотдачи, но и на устойчивость материалов к коррозии, долговечность.

Проще всего выбрать радиаторы для частного дома с автономным отоплением. Владелец может сам контролировать качество теплоносителя, а мощных гидравлических ударов в системе не бывает. Для дома можно выбрать любой вид радиаторов. Чугунные – дешевле и долговечнее, но более сложные монтаже и менее экономичные. Алюминий обойдется дороже и прослужит меньше, зато приборы из него теплоэффективны и очень красивы.

Если планируется комбинированная система в доме или квартире с централизованным отоплением, то выбор невелик – либо биметалл, либо чугун. Отопительные приборы из этих материалов достойно справляются с гидроударами и воздействием химически активного теплоносителя.

Если средства позволяют, лучше остановиться на биметаллических моделях. Лучшие европейские бренды – Sira, Global Style, Radena, Regulus-system. Радиаторы этих торговых марок адаптированы для рынка стран СНГ. Среди российских производителей Rifar вне конкуренции. Все модели собраны из качественных материалов по западным технологиям. Особенно популярна модель Rifar Monolit, по характеристикам не уступающая лучшим «итальянцам», зато гораздо более дешевая.

Благодаря удачному сочетанию материалов биметаллические модели долговечны, устойчивы ко всем видам воздействий и эффективны. При включении отопления они почти сразу начинают отдавать тепло, т.к. объем теплоносителя небольшой и корпус прогревается почти мгновенно. «Бонус» — стильный внешний вид

Трубы для теплого пола и подключения радиаторов

Для водяного теплого пола лучше выбрать трубы из сшитого полиэтилена. Их продают в бухтах, что упрощает транспортировку. Они удобны в монтаже, прочны и долговечны. Трубы из сшитого полиэтилена можно монтировать в стяжку. Их не обязательно прокладывать строго по прямой, поскольку изделия гибкие.

Преимущества полипропиленовых труб для подключения радиаторов – дешевизна и удобство установки. Для монтажа понадобятся специальные насадки, фаскосниматель, аппарат для раструбной сварки. Если выбраны трубы с алюминиевым армированием, то понадобится еще и шейвер. Для обустройства системы нужна также запорная арматура.

Во время установки полипропиленовых труб важно правильно нагревать сами трубы и фитинги. При перегреве можно материал деформируется и утрачивает свои свойства. Существуют специальные таблицы, по которым можно определить оптимальное время нагрева труб

Если вы ещё не определились, какое отопление сделать у себя в доме, обратите внимание на материал про однотрубную систему, её плюсы и минусы, технология монтажа: https://aqua-rmnt.com/otoplenie/razvodka-otopitelnoj-sistemy/odnotrubnaya-sistema-otopleniya.html.

Обустройство системы с газовым котлом

Главная сложность – организация разводки по двум контурам с разной температурой теплоносителя. Наиболее рациональные варианты – последовательное подключение или гидрострелка. Последовательное подключение более экономично, а гидрострелка – практична, т.к. ее использование позволит добиться оптимальной работы конденсационного котла. В контур теплого пола будет поступать теплоноситель более низкой температуры, чем в радиаторы.

Температура отопительных приборов регулируется автоматически, по мере их остывания в каждом из контуров должны запускаться циркуляционные насосы. Чтобы остановить работу одного из контуров, достаточно отключить насос. Для минимальной инерционности системы выбирают трубы с маленьким внутренним сечением, оптимально – 20 мм.

Газовое отопительное оборудование устанавливают в отдельных помещениях. Высота потолков в котельной должна быть не ниже 2 м, а объем помещения не менее 7.5 м.куб. Обязательно нужно позаботиться о вентиляции

Подробное описание схемы подключения комбинированного отопления с теплым полом и радиаторами есть в видеоролике ниже:

Отопительная система с твердотопливным котлом

При подключении твердотопливного котла схема отопления с теплым полом и радиаторами монтируется как закрытая гравитационная с теплоаккумулятором. Она может быть одно- и двухтрубной. Желательно на каждом из отопительных приборов установить дросселирующую запорную арматуру.

Теплоотдачу твердотопливного котла лучше не ограничивать, поскольку это станет причиной неполного прогорания топлива и, как результат, неэкономного расхода. Теплоаккумулятор нужен, чтобы вода в системе не перегревалась. Циркуляция теплоносителя останавливается после прогорания топлива в котле.

По мере остывания воды в системе она подается из теплоаккумулятора в контур с радиаторами. При отключении электроэнергии вентиль отсекает подачу из теплоаккумулятора и открывается байпас.

Пиролизный котел отлично подойдет для организации комбинированной системы отопления. Он надежен и экономичен. Благодаря системе двухступенчатого сжигания расход топлива существенно снижается. При работе такого котла выделяется меньше продуктов сгорания, что помогает сохранить окружающую среду

Несколько доступных вариантов разводки можно подсмотреть на видео:

Одна из часто используемых систем отопления — двухтрубная. В нашей следующей статье вы узнаете о принципах устройства и работы, как правильно рассчитать, и другие особенности: https://aqua-rmnt.com/otoplenie/razvodka-otopitelnoj-sistemy/dvuxtrubnaya-sistema-otopleniya-chastnogo-doma.html.

Оптимальную комбинацию отопительного оборудования каждый владелец дома выбирает самостоятельно. При принятии окончательного решения следует учитывать потребности, личные предпочтения, доступность и стоимость топлива, схему подключения, расход материалов на обустройство системы. Критериев выбора несколько. Если есть сомнения в том, что вы справитесь с проектированием и монтажом отопления, обратитесь за помощью к специалистам.

Теплый водяной пол к системе отопления можно подключить множеством вариантов. Давайте рассмотрим четыре основные схемы, которые чаще всего применяются в наших реалиях.

Но прежде чем перейти к их подробному изучению, стоит обратить внимание на те минимальные требования, которые вообще применяются к теплым полам. Они тем или иным образом могут повлиять на выбор схемы.

Начнем с того, что водяной теплый пол не относится к высокотемпературным системам отопления. По нормативам, здесь нельзя превышать и нагревать температуру теплоносителя свыше 55С.

На практике нагрев происходит максимум до 35 или 45 градусов.

При этом не путайте температуру теплоносителя и температуру поверхности пола. Она может составлять от 26 до 31 градуса максимум.

    там где вы находитесь постоянно (зал, спальня, кухня) – это 26С
    в комнатах с временным пребыванием (санузел, отдельная прихожая, лоджия) – 31С

Кроме того, не забывайте про циркуляционный насос. Теплый пол – это все таки отдельный самостоятельный контур. Насос может быть как встроенным в котел, так и смонтирован за его пределами.

С помощью насоса легче выполнить еще одно требование, касающееся перепада температур. К примеру между подачей и обраткой, перепад должен составлять не более 10 градусов.

Но выбирая насос, не переборщите со скоростью протока теплоносителя. Максимально допустимое значение здесь – 0,6м/с.

У вас есть котел, после которого смонтирована вся арматура безопасности + циркуляционный насос. В некоторых настенных вариантах котлов, насос идет изначально встроенным в его корпус.

Для напольных экземпляров придется ставить его отдельно. От этого котла, вода сначала направляется в распределительный коллектор, и далее разбегается по петлям. После чего завершив проход, возвращается через обратку в теплогенератор.


При такой схеме, котел непосредственно настраивается на желаемую температуру самих ТП. У вас тут нет никаких дополнительных батарей отопления или радиаторов.

На какие главные особенности здесь стоит обратить внимание? Во-первых, при таком прямом подключении, желательно устанавливать конденсационный котел.

В таких схемах, работа при относительно невысоких температурах для конденсационника вполне оптимальна. В этом режиме он достигнет своего наибольшего КПД.

Если же вы будете использовать обычный газовый котел, то в скором времени попрощаетесь со своим теплообменником.

Второй нюанс касается твердотопливных котлов. Когда у вас смонтирован именно он, для прямого подключения к теплым полам, вам потребуется еще и буферная емкость.

Она нужна для ограничения температурного режима. Твердотопливными котлами напрямую очень тяжело регулировать температуру.

В подавляющем большинстве домов монтируют именно эту комбинированную систему теплых полов.


Она включает в себя:

    наличие радиаторов отопления с нагревом до 70-80С
    отдельный контур ТП со средней температурой воды в 40С

Главный вопрос здесь – как получить из 80 градусов идущих на батареи, поток воды для теплых полов в два раза меньшей температуры.

Проблема решается при помощи трехходового термостатического клапана.

Монтируется он на подающей трубе. При этом после него не забудьте поставить циркуляционный насос.

Более холодная вода берется из обратки теплого пола. Смешиваясь с горячей водой поступающей из котла, теплоноситель и приобретает пониженную температуру, необходимую для напольного отопления.

Недостатком такой схемы является то, что вы не сможете точно ограничить и отрегулировать поток остывшей воды из обратки. Чем это чревато?

Тем, что в трубки теплых полов периодически будет попадать как слишком остывшая вода, так и наоборот – перегретая сверх нормы.

Непридирчивый человек этого может и не заметить, тем не менее данные перепады температуры в этой схеме присутствуют, и от них никуда не деться. Конечно, временные отрезки подачи горячего и непрогретого теплоносителя могут компенсироваться тепловой инерцией бетона стяжки.

Но это все относительно. Никогда точно не рассчитаешь оптимальную толщину при таком обогреве.

Достоинства такой комбинированной схемы с трехходовым клапаном:

    простой монтаж
    доступная цена оборудования

Такой способ монтажа себя оправдывает, если у вас квартира или дом небольшой площади. Да и завышенными требованиями к суперкомфортным условиям проживания вы не страдаете.

Эта схема тоже относится к комбинированным системам, когда у вас одновременно есть и радиаторы, и теплый пол.

Однако здесь вместо 3-х ходового клапана, применяется более дорогой насосно-смесительный узел.


По факту, здесь также подмешивается остывшая обратка к основной котловой подаче. Но благодаря балансировочному клапану, остывшую воду можно подмешивать в определенных дозах и заданных пропорциях.

Этим вы обеспечите точно заданную температуру теплоносителя, поступающего в трубки ТП через коллектор.

Это наиболее эффективная и самая комфортная схема. Сам насосно-смесительный узел может быть собран в различных вариациях.

В зависимости от ваших потребностей и финансовых возможностей в него могут быть включены следующие компоненты:

Данная система отопления реализуется при помощи небольших термомонтажных комплектов. Они изначально рассчитаны на присоединение только одной единственной петли.

Здесь вам не придется городить сложных коллекторов, смесительных групп и т.п. Она рассчитана на обогрев помещений с максимальной площадью 15-20м2.

С виду это небольшая пластиковая коробочка, в которой смонтированы:

В поиске более эффективной системы отопления люди пробовали много вариантов, из которых более удачным стало отопление теплым полом. Теплый пол обычно устанавливают во время стройки жилья или его ремонта, так как его для его установки требуется полностью менять отопительную систему и конструкцию пола. Преимуществом данной отопительной системы является большая площадь теплоотдающей поверхности. Разберем в деталях прелести отопления дома теплым полом.

3 вида напольного обогрева

Не все виды теплого пола являются эффективными. Выделяется в этом плане только один из них. Остальные используется как приятное дополнение к основной системе отопления. Давайте поговорим о каждом виде подробно.

Электрический теплый пол

Монтаж электрических теплых полов можно начинать в любое время ремонтных работ. По типу отопления электрические теплые полы подразделяют на кабельные, термоматы (нагревательные маты) и пленочные. Нагревание происходит при помощи кабеля или любого другого нагревательного прибора путем подачи электричества.

Кабель теплого пола можно рассматривать в качестве основной системы отопления. Но в виду дороговизны электричества, его чаще всего используют на небольших площадях (ванна, коридор), где он выполняет функцию основного отопления.

Инфракрасный теплый пол

Представляет собой карбоновые полосы толщина которых не превышает 0,5 мм. Инфракрасная пленка укладывается под любое напольное покрытие и выполняет только функцию комфортного отопления. По такой пленке довольно приятно ходить, но пользы от нее мало. Можно использовать в межсезонье в качестве основной системы отопления.

Водяной теплый пол

Разновидность напольного отопления, которую можно оборудовать при помощи автономного водяного котла или центрального отопления (при помощи специального теплообменника). Не работает без насоса и требует обязательного его наличия.

Водяной теплый пол помимо труб включает в себя: теплоизоляцию (пенополистирол), демпферную ленту, элементы крепежа, специальные аксессуары для выполнения компенсационных швов, а также необходимые для подключения системы напольного обогрева к системе отопления коллекторы с фитингами.

Благодаря своей водной составляющей может работать от любого котла и не зависит строго от электричества. Не считая работы самих насосов. Отличная основательная система отопления для вашего дома.

Мифы о теплых полах

Теплый пол вреден для здоровья? Особенность отопления дома теплым полом состоит в том, что он придирчив к технологии монтажа. Несоблюдение технологии значительно влияет на работоспособность системы. Отсюда и рождаются мифы относительно вреда теплого пола.

Если смонтировать полы правильно, то ни за какие последствия можно не переживать.

Касаемо электромагнитного излучения при установке электрического теплого пола.Про него так же рождено немало мифов. Да, действительно, как и у любого электрического прибора, осуществляется излучение, но интенсивность настолько маленькая, что даже насекомые не заметят ваш теплый пол.

Отопление дома теплым водяным полом

Обсуждая особенности отопления дома водяным полом, многих застройщиков интересуют факторы, на которые мы дадим пояснение ниже.

Срок службы системы

Производители любят упоминать, что отопление полами способно прослужить не менее 50 лет. На такой срок рассчитаны трубы теплого пола. Касаемо наружных деталей: коллектора, кранов и прочего, скорей всего из строя они выйдут раньше. Но поменять их не будет большой проблемой.

Наш опыт говорит о том, что объекты с 1996 года по сей день вполне неплохо себя чувствуют и система теплого пола работает беспроблемно.

Экономичность системы

Часто производители любят упоминать о том, что отопление дома теплым полом как основным источником тепла экономичнее многих других систем отопления. Как показывает практика, в большинстве случаев существенной экономии вы не получаете. Но к теплым полам можно подключать конденсационные котлы, тепловые насосы и солнечные коллекторы (для догрева). В этих случаях полы могут быть значительно экономичнее.

Комфорт

Многих застройщиков смущает то, что по полу будет ходить некомфортно. Так же некомфортно будет спать ночью. Температура поверхности теплого пола составляет всего лишь 28 градусов. Вы практически не будете этого ощущать. Для спальни нужно предусмотреть комнатный термостат, чтобы можно было выставить комфортную температуру.

Теплый пол или батареи. Что лучше?

Радиаторное отопление имеет ряд достоинств и недостатков. Плюсами радиаторов является доступная для всех слоев населения цена, большой выбор, повсеместная доступность.

К минусам радиаторного отопления можно отнести строго горизонтально установка батарей, что способствует нерациональному распределению тепла. Теплые полы прогревают дом значительно равномернее радиаторов.

По расходу обе системы будут сопоставимы, но при этом водяные теплые полы дороже в установке.

Проанализировав достоинства и недостатки обеих систем отопления можно сделать вывод о том, что оптимальным вариантом отопления помещения является совмещение радиаторного отопления с системой теплый пол. В этом случае достоинства обеих систем объединяются, а их недостатки исключаются. Главным достоинством пользования обеими системами отопления это то, что они работают автономно друг от друга, и в случае поломки одной из систем, можно пользоваться второй.

Схема отопления теплым полом.

Существует три основных вида укладки водяного пола.

Улитка или спираль

Самый популярный, экономичный и эффективный с точки зрения энергопередачи способ укладки труб водяного теплого пола. Схема укладки труб в виде улитки сначала описывается периметр комнаты, начиная с края, и стремится к центру комнаты, постоянно сокращая радиус, и дальше в обратную сторону.

Преимуществом данного способа является длина шага — улитку можно монтировать с шагом от 10 мм и до любого удобного размера. Так же идет равномерное распределение тепла. Этот способ укладки трубы водяного теплого пола наименее трудоемкий за счет несильного изгиба трубы. При очень большом желании с укладкой может справиться даже один строитель и не придется тратиться на дополнительные рабочие руки. Способ укладки труб в виде улитки позволяет встроить систему обогрева в помещениях любых площадей и различных форм.

Способ укладки труб в виде змейки

Эта схема укладки труб водяного теплого пола имеет большие тепловые потери за счет того, что подача горячей воды осуществляется лишь с одной стороны и теряет всю энергию, доходя до конца схемы. Таким образом, получаем теплый пол в одном конце комнаты и постепенное снижение температуры по мере удаления от узла смешивания теплоносителя. Также минусу укладки змейкой можно отнести трудность монтажа. Изгиб трубы происходит на 180 градусов. Очень часто приходится делать шаг в 200 мм против 10 у улитки.

Для того чтобы сократить температурный перепад в системе змейка, можно сделать двойную змейку. Однако, это не совсем решит проблему трудоемкости укладки труб водяного теплого пола.

Самым оптимальным вариантом использования змейки является комбинирование одного способа со вторым. Или сначала нужно отсекать наружные стены, потом укладывать змейку в середину комнаты. При этом получается оптимальное распределение температуры. Комбинированная схема подразумевает смешение способов укладки теплого пола или их дублирование. Например, два витка улитки или несколько змеек подряд. Если планировка комнаты позволяет, то можно смешивать способы раскладки теплого водяного пола. Например, при входе, где подогрев особо не нужен, положить змейку, а в центре помещения, дабы сконцентрировать полезную энергию, расстелить улитку. Перед самим началом работы, лучше всего начертить схему водяного теплого пола на плане. Благодаря этому в дальнейшей работе по установке водяного теплого пола станет намного проще.

Электроотопление частного дома своими руками

Качественное электроотопление частного дома своими руками, схемы которого могут варьироваться, – это отличный способ получить эффективный обогрев всех помещений с незначительными затратами.

Типы электроотопления

На сегодняшний день системы электроотопления представлены большим разнообразием оборудования, посредством которого осуществляется обогрев частного домовладения.

Основные типы такого отопления представлены:
  • электрическими котлами различных модификаций;
  • электрическими конвекторами;
  • электрическими тепловыми вентиляторами;
  • традиционными масляными радиаторами отопления;
  • инфракрасными длинноволновыми обогревательными приборами;
  • электрической системой «теплый пол».

Таким образом, тип отопительной системы может быть воздушным, водяным и паровым или вариантом «теплый пол». Любой из перечисленных видов обладает определенными преимуществами, но также не лишен некоторых недостатков, которые должны обязательно учитываться в процессе проектирования системы отопления.

Отопление частного дома посредством электричества может быть выполнено различными способами, но вне зависимости от варианта, экономичность использования системы в значительной степени зависит от уровня утепления домовладения.

Электроотопление частного дома: схемы

Самостоятельно выполнить максимально удобное в эксплуатации и обслуживании, эффективное, а также доступное по стоимости электрическое отопление частного дома можно только при условии соблюдения грамотной схемы подключения такой системы:

  • Для реализации схемы установки котла с тепловым аккумулятором требуется применение двухставочной тарификации электрической энергии и монтаж двухтарифного счетчика. Также схемой предполагается обустройство малого контура с принудительной циркуляцией теплового носителя для соединения электрического котла с тепловым аккумулятором, и большого контура, опоясывающего дом и соединяющего бак с радиаторами.
  • Схема отопительной системы «теплый пол» может быть реализована разными способами, включая установку трубопровода с тепловым носителем, укладку греющего кабеля или монтаж пленочных нагревателей.
  • Применение схемы инфракрасного отопления позволяет получить обогрев посредством конвекции или теплового излучения с использованием приборов, которые имеют керамическую или стеклянную нагревательную панель, кварцевую трубку, металлическую или пленочную поверхность.

Схема электроотопления

Менее распространёнными вариантами электрического отопления частного домовладения является использование кондиционеров и специального теплового насосного оборудования.

Электрическое отопление может стать достаточно экономичным вариантом, вполне успешно конкурирующим с твердотопливным и газовым оборудованием только при грамотном выборе приборов обогрева.

Особенности системы теплый пол

Все типы электрических тёплых полов работают от сети напряжения в 220 вольт. Температурный режим на поверхности пола является максимально комфортным, что обусловлено передачей тепловой энергии от нагретых кабельных проводников или посредством инфракрасного излучения. Важнейшим преимуществом подобной системы является простое управление и доступный контроль.

С температурного сенсора информация передаётся на современный терморегулятор. Это многофункциональное устройство, посредством которого выполняется подключение системы «тёплый пол» к электрической сети и осуществляется контроль уровня нагрева.

Схема электрического подключения инфракрасного теплого пола

Традиционные модификации системы, обусловленные типом исполнения нагревательного элемента, могут быть представлены кабельными, плёночными и стержневыми конструкциями «тёплый пол».

Очень важно понимать, что электрическая система отопления частного дома «тёплый пол» является своеобразным многослойным пирогом, поэтому для получения эффективного обогрева очень важно правильно направлять тепловую энергию.

Электрический котел: преимущества использования

Главным преимуществом электрических современных отопительных котлов по-прежнему остаётся их экологическая безопасность и бесшумность в процессе эксплуатации.

Наличие в такой системе отопления блока управления позволяет осуществлять работу в автоматическом режиме.

Электрические котлы не нуждаются в обустройстве дымохода, а также отличаются простым монтажом, который вполне можно выполнить самостоятельно.

Котлы электрического типа выпускаются в виде однофазных и трёхфазных моделей зарубежного и отечественного производства. Как показывает практика, отечественные приборы не слишком уступают по основным качественным характеристикам и конструктивным особенностям зарубежным аналогам, но являются более доступными по стоимости. В условиях частного домовладения можно устанавливать электрокотлы с ТЭНом, а также электродное оборудование.

Оборудование с нагревательными элементами в виде ТЭНа чаще всего обладают специальным блоком автоматики, посредством которого осуществляется управление котлом, а также регулируется процесс нагрева теплового носителя и поддержание его на заданном температурном режиме. Ионный, электродный, электролизный или ионообменный котёл отличается преобразованием электричества в тепловую энергию. В этом случае тепловой носитель представляет собой составную часть стандартной электрической цепи.

К недостаткам электрических котлов можно отнести только значительное потребление дорогой электроэнергии, поэтому такое оборудование чаще всего применяется при отсутствии возможности выполнить обогрев частного дома газом или другими бюджетными источниками топлива.

Если есть финансовая возможность отапливать помещение электричеством, то данный способ обогрева будет самым лучшим. Кроме того, котел отопления электрический можно изготовить своими руками.

Разновидности электрокотлов для отопления частного дома представлены в следующем обзоре.

Советы по выбору электрического котла отопления вы можете почитать тут.

Материал для установки электроотопления

Электрический способ отопления частного дома чаще всего предполагает монтаж водяной системы обогрева с электрокотлом и установку зонального счетчика электропотребления. Основной материал для монтажа электрического отопления должен быть представлен:

  • электрическим ТЭНом;
  • насосным оборудованием;
  • термореле;
  • радиаторными батареями;
  • стеклопластиковыми трубами;
  • специальными ножницами;
  • тройниками и фитингом;
  • паяльным аппаратом.

Рассчитать количество труб и радиаторных батарей для обустройства системы отопления можно при помощи калькулятора, учитывая площадь отапливаемого помещения. Для расчёта объема отопительного котла необходимо определиться с емкостью системы отопления и мощностью электрических ТЭНов.

Важно помнить, что электрическое отопление лучше всего обустраивать с применением полипропиленовых труб, которые при соблюдении правил эксплуатации способны прослужить не менее полувека. Резка труб выполняется специальными ножницами, а для сборки трубопровода применяется паяльное устройство.

Особое внимание при выборе оборудования и материалов для обустройства электрического отопления требуется уделить радиаторным батареям, которые должны обеспечить температурный комфорт во всех обогреваемых помещениях.

Особенности разводки труб

Трубная разводка выполняется посредством специальных тройников или фитингов. Одна часть трубы должна вставляться внутрь насадки, а затем тройник одевается поверх муфтовой части. Разводка трубопровода:
  • вертикальная;
  • горизонтальная;
  • однотрубная;
  • двухтрубная;
  • нижняя.

Чаще всего в условиях частного домовладения используется разводка, проложенная по периметру всего помещения. Нагрев соединяемых трубных частей производится в паяльном аппарате, что позволяет получить максимально надежную и долговечную фиксацию всех элементов монтируемой отопительной системы.

Многие хотят отапливать дом электричеством, ведь данная система самая простая с точки зрения монтажа и безопасности. Отопление дома электричеством дешево – возможно ли это?

Сравнительные характеристики водяных и электрических теплых полов представлены здесь.

Автономное электрическое отопление частного домовладения может стать практичным и абсолютно доступным решением проблемы обогрева только при условии грамотного самостоятельного обустройства системы, а также правильном выборе типа и конструкции всего устанавливаемого оборудования.

Видео на тему

Схема подключения теплого водяного пола к системе отопления, котлу, батарее: однотрубная и двухтрубная

Перед непосредственным подключением тёплого пола важно обратить внимание на многие параметры.

Например, площадь помещения, его способ отопления, высота потолков, количество стен и определённые выделенные зоны комнаты в частном доме.

Особенности подключения тёплого пола к центральному отоплению

У такого вида дополнительного отопления помещения есть положительные и отрицательные стороны.

Плюсы:

  • полноценное распределение нагретых воздушных масс по высоте в помещениях с высокими потолками;
  • равномерный прогрев поверхности комнаты во всех её зонах;
  • циркуляция воздуха и отсутствие сквозняков сокращают количество образования пыли;
  • исключается вероятность развития аллергии и дыхательных болезней у хозяев дома;
  • возможность регулирования расхода электроэнергии;
  • является самостоятельной системой обогрева комнат.

Минусы:

  • цена работ по установке такой системы обогрева достаточно высока;
  • исключена возможность монтажа в зданиях большой этажности с однотрубным видом центральной отопительной системы;
  • формирование цементной стяжки и изоляции увеличивают отметку пола до 15 см.

Возможные проблемы

При вводе в работу отопление помещения в виде тёплых полов могут возникнуть определённые сложные ситуации.

Неравномерный нагрев поверхности

Неприятность может скрываться в перемещении теплоносителя по контурам.

Так как у них различная протяжённость, то и для скорости подачи жидкости на прохождение длинных участков контуров потребуется больший период времени. Поэтому в таких контурах быстрее происходит остывание воды.

Повреждение трубопровода

Протечка труб или резкое падение давления в них приводит к прорыву системы напольного обогрева. Так происходит снижение количества теплоносителя, и, как следствие, разрушение пола.

При низкой степени обогрева и появлении протечки требуется тщательный осмотр поверхности с помощью тепловизора.

Проверять необходимо каждый контур тёплого пола. При обнаружении повреждения участка трубы проводится его замена на новый.

Причину неполного прогрева можно установить путём проверки каждого контура тёплого пола отдельно.

Дефект электрооборудования

При отсутствии протечки пол может не греть вследствие сбоя в работе циркуляционного насоса и термостата, функционирующих от электросети.

С помощью мультиметра или индикаторной отвёрткой проводят проверку на наличие в них напряжения.

А также нужно обратить внимание на проверку датчиков температур на термостате.

Схемы подключения

Существует несколько способов введения в эксплуатацию системы обогрева помещения такого типа.

В каждой из схем необходимо предусмотреть отсутствие частиц в трубах, иначе это приведёт к засорению элементов конструкции напольного отопления.

Через отдельный ввод

При таком способе не допускается работа циркуляционного насоса всухую. Для этого производится монтаж реле, регулирующее давление или силу потока.

А также допустимо использование накладного термостата, позволяющего блокировать работу насоса при пересечении им отметки нижнего температурного порога.

Самый эффективный вариант — установка регулятора, корректирующего температурный режим обогрева комнаты в соответствии с внешней температурой комнаты.

Через вертикальную разводку

Основная цель такой схемы — процесс восстановления существующей радиаторной системы.

Фиксируя трубы тёплого пола непосредственно к стояку, можно вдвое увеличить количество получаемого тепла. Это объясняется тем, что при одном и том же значении температуры в подающей трубе и обратке в момент перепада в трубах пола с подогревом она будет выше, чем в радиаторе.

При наличии в жилом помещении 4-х стояков теплоноситель из двух идёт транзитом, а из оставшихся — используется тёплая вода из системы центрального отопления.

Фото 1. Схема подключения водяного теплого пола к отопительной системе посредством вертикальной разводки.

Последовательность действий по данной схеме:

  • установка новых обменников теплом на место ранее используемых радиаторов;
  • параллельная фиксация вторичного контура от пола с подогревом.

Важно! При проведении процесса обязательно применение ПВХ труб одной длины.

Вам также будет интересно:

Однотрубная система

Такая схема не предусматривает регулирование расхода теплоносителя и опускание его температуры.

Водяной пол с подогревом при помощи стояка подсоединяется к центральной системе отопления. Осуществить это возможно путём замены радиатора на контур тёплого пола.

Разница тепловых нагрузок системы центрального отопления и напольного обогрева не должен быть больше 5–10 градусов.

Управление комнатной температурой в этом случае можно с помощью циркуляционного насоса и термостата.

При отсутствии теплоносителя в стояке работа насоса автоматически прекращается.

Для поддержания комфортной температуры зимой можно применять в использованной схеме пиковый электрокотел. Этот элемент сможет выполнять данную функцию с помощью термостата, при условии его соединения с центральным отоплением с одной стороны, и к полу с подогревом — с другой.

Как подключить к индивидуальному отоплению

Схемы подключения к индивидуальному отоплению бывают четырех типов: однотрубные, двухтрубные, гравитационные, комбинированные.

Однотрубная

Другое её название — «Ленинградка». Она одна из самых простых и не требует больших финансовых вложений.

Для реализации этой схемы нужна одна магистраль для горячей воды, а контур повышает её общую протяжённость. Весь процесс производится благодаря циркуляционному насосу.

Он устанавливается в центре магистрали. Контур водяного напольного обогрева монтируется после насоса, а обратки — перед ним.

На открытые участки трубы фиксируются регуляторы для управления и смеситель для напольного обогрева.

Внимание! Длина контура, используемая в данной схеме, не должна быть выше 20–30 м.

Двухтрубная

Она считается самой эффективной для полноценного функционирования полов с подогревом.

В отличие от предыдущей, эта схема подразумевает присутствие отдельных труб, присоединённых к котлу — для подачи горячей воды и обратки.

Благодаря использованию шаровых кранов и смесителя на открытом участке становится возможным ввод в действие системы напольного обогрева.

Контур, применяемый в данной схеме, не должен быть больше 50 м.

Фото 2. Двухтрубная схема подключения теплого пола с применением шаровых кранов, циркуляционных насосов.

Гравитационная

Через трубопроводную магистраль естественным путём циркулирует вода. Соединение контура к данной схеме напольного обогрева производится в соответствии с магистральным наклоном. Подключение делается в начале помещения, а обратка — в конце.

Параметр трубы магистрали должен начинаться от 3,2 см.

Трубопровод может проходить в виде змейки либо спирали.

Комбинированная: водяной пол и батареи

Отличают такую систему два свойства: циркуляционная и герметичная.

Оба составляющих схемы фиксируются к общему стояку. Теплоноситель идёт в напольный контур через смесительный узел. Там, для поддержания комфортной температуры пола, к нему из обратной линии может добавляться холодная вода.

После этого происходит разделение теплоносителя по отдельным веткам с помощью гребёнок коллектора. Тёплые полы снабжаются собственным циркуляционным насосом.

Фото 3. Комбинированная схема подключения пола с обогревом: с котлом, батареями, коллекторной системой, смесительным узлом.

Нюансы комбинированной схемы:

  • обязательная организация наличия в системе напольного обогрева и у радиаторов независимых температурных режимов;
  • необходимость использования большого количества дополнительных составляющих процесса;
  • управление комбинированной системой подразумевает наличие смесительных узлов с термостатическими клапанами, погодозависимого регулирования внешним контроллером, комнатных датчиков и т. д.

К котлу

Схемы встречаются коллекторные, последовательные, параллельные, с двухходовым и трехходовым клапаном.

Коллекторная

Суть в том, что производится соединение коллекторной группы (сливного крана, циркуляционного насоса, воздухоотводчика, смесителя и запорных вентилей, расположенных на трубах) и труб, а сами коллекторы фиксируются с котловыми трубками.

Происходит процесс установки шкафа для коллекторов и формирования пола.

Иногда термовентили монтируются вместо обычных запорных. В них указывается пропускная способность благодаря использованию термического баллона с парафином.

Как и в комбинированной схеме, в коллекторной производится подмешивание холодной воды при необходимости. Между коллектором и подающей магистралью фиксируется насос смесителя. Его третий выход позволяет проходить жидкости перед трубкой отдачи.

Благодаря опорной втулке, зажимному кольцу и гайке производится соединение с трубными коллекторами.

Фитинги требуются для фиксации коллектора, трубы и клапана.

С двухходовым клапаном

Этот составляющий системы представляет собой термоголовку с датчиком жидкости. Такой клапан ещё называют питающий кран, потому что он позволяет подмешивать воду только в случае его открытия.

Эта схема предусматривает обязательную установку байпаса с предохранительным клапаном. Он необходим для ситуаций с чрезмерным уровнем давления: при повышении этого показателя, в обратку сбрасывается часть жидкости.

Справка! Такая схема применима для площади помещения не превышающей 200 кв. м.

Со смесительным трехходовым клапаном

Этот способ считается оптимальным. Главные составляющие: термоголовки и отдельный датчик температуры. Перемещение теплоносителя обеспечивает циркуляционный насос. Трёхходовый клапан добавляет необходимое количество жидкости в подающую трубку. Его монтаж производится на коллекторной ветке выхода на обратке.

Без использования циркуляционного насоса протяжённость труб в контурах не должна превышать 40 м. При его наличии — ограничений по длине нет.

Параллельная и последовательная

Первая предусматривает установку байпаса вместо пропускного крана. Это требуется для прохождения через него теплоносителя.

То есть, при работе контуров жидкость не будет идти без остановки, а в ином случае — задействуется пропускной кран для разгрузки насоса. Такой кран устанавливается вручную.

Температура выходящей жидкости должна совпадать с её же входным показателем.

Последовательная схема отличается от параллельной не только методом соединения, но и тем фактом, что выходной поток уходит в котёл, а температура совпадает с показателем водяного тёплого пола.

Полезное видео

Видео, в котором представлена схема обвязки котла для подключения пола с обогревом с обязательной установкой смесительного узла.

Установка своими руками

Если учесть все особенности различных схем и внимательно изучить инструкции, возможно самостоятельно подключить тёплый пол, не обращаясь к профессионалам.

Система отопления частного дома своими руками, схема, видео

Система отопления частного дома имеет ценное преимущество — это независимость от инженерных сетей. Строя дом, вы можете выбрать собственное отопительное устройство для проживания в комфортных условиях. При этом часто такие системы монтируют своими руками. Этот процесс должен быть поэтапным:
1. Выбор системы отопления сделан.
2. Подбираются необходимые элементы.
3. Расчеты производятся.
4. Разрабатывается схема и проект отопления.
5. Документ оформлен.
6. Произведены монтажные работы.
7. Выполняется тестовый запуск.
К самым популярным способам отопления дома относят водяное отопление.

Паровое отопление запрещено использовать в жилых домах. В основном он используется для огромных складских помещений. Также используется электрическое отопление.

Система отопления частного дома

Какое топливо выбрать?

При выборе топлива рассматриваются традиционные варианты.
1. Газ — популярный вид топлива и доступный по цене. При качественном подходе все процессы отопления автоматизированы.
2. Можно использовать твердое топливо при отсутствии газопровода. Выбор делается между пеллетами, углем и дровами. К минусам этого вида топлива относится невозможность автоматизировать систему.
3. Использование электричества отличается удобством и простотой. Недостатком топлива считается высокая стоимость.
4. Отработанное жидкое топливо. Это может быть мазут или дизельное топливо.Такой метод отличается экономичностью и высокой эффективностью.

Выбор расчета затрат на дальнейшую эксплуатацию системы отопления, а также близость необходимого сырья.


Виды твердого топлива

Устройство водяного отопления и Особенности

Особого внимания при установке системы отопления в доме заслуживают устройство и характеристики водяного отопления.

Схема движения теплоносителя

В зависимости от типа движения теплоносителя различают гравитационную и циркуляционную системы:
1.В гравитационной системе жидкость движется вверх и по трубам при нагревании котла, а при охлаждении возвращается назад. Эта система отличается энергонезависимостью. У этого способа устройства есть недостатки:
Невозможно произвести точную регулировку теплоотдачи приборами;
Трубы выбираются с большим диаметром и монтируются с уклоном в сторону;
Расширительный бак должен быть открыт.

2. Движение жидкости в циркуляционной системе осуществляет насос.Несомненные плюсы — возможность управления теплоотдачей и использование труб небольшого диаметра.


Схема естественной циркуляции

Какую систему отопления выбрать?

При установке системы отопления важно правильно заделать трубы. Существуют следующие схемы отопления частного дома:
1. Однотрубная система — это определенная магистраль, к которой последовательно подключаются батареи. Это хороший способ утеплить одноэтажный дом.Следует учитывать, что в последнем аккумуляторе охлаждающая жидкость охлаждается.
2. Отличается эффективностью от двухтрубной схемы. В этом случае перемещение теплоносителя производится по двум магистралям. Это влияет на увеличение расхода трубы, но оптимизирует систему отопления. Система используется как для отопления помещения, так и для нагрева водопроводной воды.
3. Коллекторная система оборудована центральной стойкой, к которой подключены коллекторы на всех этажах. В этом случае коллектор распределяет имеющийся теплоноситель по отдельным батареям.Настройка системы с высокой точностью. К минусам можно отнести большой расход трубы.


Двухтрубная система в частном доме

Электроотопление

Электроотопление отличается и безопасностью. Есть возможность контролировать температурный режим в каждой комнате.
Этот способ применяется при отсутствии возможности подключения к газопроводу.
Для отопления используется специальный котел, электроконвекторы, контуры пленочного отопления или специальные тепловые панели.

Какие элементы понадобятся для монтажа?
Перед сборкой закупаются комплектующие схемы отопления.

Котел
Котел определяет работу всей системы. Этот блок создает необходимое тепло и отдает его теплоносителю, который перемещает его к батареям.
Любые отопительные приборы оснащены двумя камерами. В первой камере горит топливо. Это камера сгорания. А из другой камеры (теплообменника) выходит охлаждающая жидкость.

Также есть устройства:
одинарные;
Двухконтурный.
Последние по-прежнему являются водонагревательными.

В зависимости от используемого топлива отопительные агрегаты делятся на следующие типы:
1. Электрические модели применяются локально там, где нет газа. Зависят от перебоев с электричеством и отличаются высокой стоимостью.
2. Самым востребованным считается газовый котел. Отличается экономичностью и простотой эксплуатации.
3. Агрегаты на жидком топливе используются нечасто. Для них необходимо отдельное помещение, так как при горении выделяется запах.
4. Модели на твердом топливе популярны там, где не проводился газопровод. Требуется систематическая загрузка топливного сырья.

Совет! Рекомендуется использовать котлы с двумя вариантами нагрева. Например, газовый агрегат или электрический с горелкой на твердом топливе. Это поможет в случае перебоев с электричеством или газом.


Типы котлов для частного дома

Труба
При выборе труб учитываются следующие варианты:
1.Сталь почти не применяют. Отличается короткими сроками выполнения работ и сложностью редактирования.
2. Металлопластиковые конструкции просты в установке, но для них необходимо тщательно выбирать подходящие комплектующие.
3. Полипропиленовые трубки монтируются с помощью паяльника, что обеспечивает хорошую герметичность.
4. Недостаток изделий из меди — дороговизна. Иначе — лучший вариант, отличающийся прочностью, надежностью и гигиеничностью.

Совет! В частном доме лучше использовать полипропиленовые или медные конструкции.


Полипропиленовая трубная разводка

Радиаторы
Радиаторы выбираются следующих типов:
1. В закрытых системах используются стальные конструкции. На воздухе сталь окисляется.
2. В частном доме часто используются алюминиевые радиаторы. Отличается качественной теплоотдачей и быстрым нагревом, но не приспособлен к большим нагрузкам.
3. Биметаллический сплав состоит из двух металлов. Теплоноситель движется по стальной трубе, а алюминиевые ребра обеспечивают хорошую теплоотдачу.
4. Модели из чугуна надежны и долговечны.

Важно! Необходимо посчитать секции для системы отопления. На 1 квадратный метр требуется мощность 100 ватт. Площадь помещения умножается на 100. Затем цифра делится на значение теплоотдачи того же сечения, которое указано в паспорте. Таким образом, количество секций в комнате раскрывается.


Монтаж радиатора своими руками

Монтаж отопления

Перед монтажными работами приобретаются вспомогательные детали: прокладки, ниппели или кронштейны.При установке элементы выполняются.

Монтаж состоит из следующих этапов:
1. Выбирается схема подключения.
В верхней разводке расширительный бачок монтируется в самой высокой точке помещения;
При использовании нижней разводки трубы горячего водоснабжения устанавливаются в нижней точке здания. При этом под горячей трубой проложена обратная магистраль, возвращающая энергоноситель в котел.

2. Составлена ​​подробная схема всех элементов.

3. Монтаж начинается с котла. Агрегаты, работающие на жидком и твердом топливе, устанавливаются в подсобном помещении на бетонное основание.

4. В магистрали монтируется насос, по которому движется теплоноситель от радиаторов в котел.

5. Схема расположения труб. Трубки полипропиленовые монтируются с помощью паяльного устройства. Металлоконструкции устанавливаются с помощью сварки. К фурнитуре крепятся металлопластиковые.

6. При установке радиаторов ребра конструкции располагаются на одном уровне и без отклонений по вертикали.

При монтаже системы стоит учитывать определенные правила:
1. Радиаторы располагаются под оконными проемами.
2. Расстояние от нижней части аккумулятора до пола должно быть около 100 мм, а от подоконника до аккумулятора не менее 60 мм.
3. Все секции по периметру дома расположены на одной высоте.
4. В системе должен быть сток.

После монтажных работ система заливается теплоносителем и производится пробный пуск.При этом исследуются все участки соединений и стыков.


Монтаж системы отопления

главная »Отопление» Система отопления частного дома своими руками, схема, видео.

Котельная: оборудование и устройства, расчеты и схемы | Своими руками

Котельная в частном доме — как обустроить, схема, расчет и работа,

Котельная в частном доме — необходимость, с этим сложно поспорить.В этой статье лучшие российские строительные журналисты расскажут о том, как обустроить котельную, приведут расчеты и схемы ее оборудования.

Котлы для бытовой, частной котельной


Когда нужно выбирать одноконтурный котел?

Основная задача одноконтурного котла — обогрев здания, но при необходимости он может нагреть воду для системы горячего водоснабжения, теплых полов, бассейна и т. Д. Для обеспечения дома горячей водой такие агрегаты необходимо дополнить специальными оборудование.Чаще всего это отдельно стоящий накопитель (бойлер), закрепленный под котлом или на стене, наполненный водой, которая нагревается теплоносителем от котла.

Выбирать однокотловую, оборудованную бойлером, имеет смысл, особенно когда в доме большая потребность в горячей воде (объем отдельно стоящего котла для частных домов обычно составляет 100-260 л).

Также можно установить сразу несколько резервуаров для хранения. Однако из-за необходимости дополнительного оборудования система с одноконтурным котлом намного дороже двухконтурного теплогенератора.Автономный котел занимает много места в помещении. К тому же одноконтурный котел нельзя назвать экономичным решением, так как он будет регулярно включаться (на газ и электричество) для поддержания заданной температуры воды в накопительном баке даже тогда, когда горячая вода не используется.

Правда ли, что двухконтурные котлы экономичнее?

Двухконтурные теплогенераторы изначально предназначены как для обогрева здания, так и для приготовления горячей воды, нагрев которой происходит за счет проточного теплообменника, расположенного внутри агрегата (пластинчатого, битермального и др.)). Такой котел не может одновременно работать и на отопление, и на горячую воду, поэтому обычно требует приоритет для ГВС. То есть в момент открытия крана горячей воды бойлер переключается на ее нагрев. Не бойтесь, что прекращение нагрева теплоносителя для системы отопления приведет к остыванию дома зимой.

Современные здания, особенно построенные с использованием эффективной теплоизоляции, остывают очень медленно. Однако при активном использовании горячей воды в комнатах может остыть до некомфортной температуры.Преимущество двухконтурных котлов — компактность и невысокая цена по сравнению с одноконтурными теплогенераторами, оснащенными котлами. Кроме того, вода для ГВС нагревается непосредственно в котле и только тогда, когда в этом есть необходимость, то есть такой теплогенератор действительно экономичен.

Основным недостатком таких агрегатов является невозможность получения большого количества горячей воды в проточном режиме: максимум 9-15 л / мин. в зависимости от мощности котла.Этого достаточно, чтобы принять душ. Однако если во время банных процедур кран с горячей водой открыть в другом месте, то температура воды в душе может снизиться. Таким образом, двухконтурный котел подойдет для коттеджа с небольшим количеством жителей или для дома, где будет несколько одновременно используемых точек розлива.

К минусу котла такого типа можно отнести и то, что жителям дома приходится ждать несколько секунд, прежде чем из открытого крана пойдет горячая вода.Время ожидания зависит от различных факторов, включая диаметр труб и расстояние от источника тепла до точки использования. Чтобы компенсировать эти недостатки, производители предлагают двухконтурные котлы, в случае которых предусмотрены небольшие котлы (объемом 20-50 л для настенных моделей), обеспечивающие запас горячей воды. Но в этом случае возможна некоторая задержка с его подачей. Кроме того, температуру воды в таком котле придется поддерживать постоянно, что приведет к увеличению расхода газа и электроэнергии.

Когда лучше выбрать настенный котел, а когда — напольный?

Диапазон номинальной мощности современных настенных котлов для частного дома очень широк — как правило, от 12 до 60 кВт. Их основные преимущества по сравнению с полом такой же мощности — меньшие габариты и возможность отказаться от котельной, что актуально для коттеджей небольшой площади. Согласно СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование» теплогенераторы мощностью до 35 кВт могут быть установлены на кухнях и в коридорах.Тем более что пространство под настенным котлом можно использовать рационально. Кроме того, такие модели относительно легкие (поскольку материал их теплообменников — медь или алюминиевый сплав), что обычно позволяет легко закрепить устройство на стене.

Таким образом, котел мощностью 24 кВт весит примерно 25-30 кг. Если необходимо отапливать большую площадь, есть смысл использовать напольные котлы большой мощности. Добавим, что у них чугунные теплообменники, которые имеют очень долгий срок службы.Однако напольные агрегаты не только требуют котельной, но и занимают в ней много места, так как по периметру теплогенератора должно быть свободное пространство (которое массивнее стены той же мощности). Кроме того, в отличие от настенных напольных котлов обычно продаются в неполной комплектации (дополнительно необходимо приобрести насос и т. Д.).

Есть ли выбор типа горелки при покупке котла?

Конструктивно горелки делятся на атмосферные и вентиляторные (наддувные).В устройствах первого типа подача газа осуществляется за счет давления, создаваемого в магистральной газовой сети. В таких горелках нет вентилятора, поэтому

они практически бесшумны (слышно только горение пламени) и значительно дешевле надувных. Кроме того, котлы с атмосферными горелками могут работать как на основном, так и на сжиженном газе (для перехода с одного вида топлива на другой потребуется замена форсунок и перенастройка газового оборудования).

Горелки второго типа принудительно перемешивают газ с воздухом с помощью электровентилятора, тем самым обеспечивая более стабильный режим сжигания топлива. Но такие устройства дороги сами по себе и дороже в эксплуатации. К тому же они производят больше шума, чем атмосферный, поэтому котлы у них стоят в отдельном помещении или закрыты специальным звукопоглощающим кожухом. Фактически, потребитель может выбрать не тип горелки для котла, а тип котла.

Дело в том, что есть атмосферные теплогенераторы: на заводе укомплектованы соответствующими горелками, заменить на вентиляторные не подлежат.Такие котлы работают только на газе. При этом есть теплогенераторы, способные работать как на газе, так и на жидком топливе (дизельное топливо). Укомплектованы они только вентиляторными горелками. Учтите, что теплогенератору с надувной горелкой необходим дымовой канал меньшего диаметра, чем атмосферный котел той же мощности. Это важный аргумент для тех клиентов, которые приобретают котел в ситуации, когда котельная с дымоходом определенного сечения уже построена.


Ссылка по теме: Модульные дымоходы для частного дома


Можно ли самостоятельно рассчитать мощность котла для коттеджа?

Примерную мощность можно составить, ориентируясь на площадь дома: на обогрев 2 м0,1 требуется около 1 кВт.Однако это очень приблизительная цифра. Для точного определения необходимой мощности нам понадобится теплотехнический расчет, в котором учитывается не только площадь здания, но и климатическая зона, в которой ведется строительство, а также все возможные тепловые потери (через стены , окна, полы и т. д.). Кроме того, необходимо исходить из необходимости горячего водоснабжения (при этом мощность котла должна быть такой, чтобы котел при пиковых нагрузках обеспечивал полный объем горячей воды и отопления).Также необходимо определиться с другими потенциальными потребителями тепла — бассейн, приточно-вытяжная вентиляция, отдельно стоящие постройки (гостевые дома, бани, теплицы и т. Д.).

Обоснована ли высокая стоимость конденсационных котлов?

Для нагрева воды обычные котлы используют только тепло, выделяемое в процессе сгорания. Конденсационные котлы используют также дополнительное тепло, которое они «забирают» у дымовых газов за счет конденсации содержащегося в них водяного пара в специальном теплообменнике.Агрегаты этого типа намного дороже классических теплогенераторов, но позволяют значительно снизить потребление электроэнергии и газа. Кроме того, у них есть специальные безбликовые горелки, излучающие инфракрасное излучение, благодаря которому топливо сгорает полностью, а значит, количество вредных выбросов в атмосферу уменьшается.

Температура дымовых газов на выходе из котла достаточно низкая (часто ниже 40 ° C), поэтому их можно отводить с помощью пластиковых дымоходов, а это недорогое и простое решение.При этом в эксплуатации конденсационных котлов существует множество нюансов. Итак, для достижения высокого КПД необходимо, чтобы агрегат нагревал теплоноситель до 50 ° C (то есть до более низкой температуры, чем в стандартных системах отопления).

Следовательно, снижение расхода газа у такого котла будет в основном в межсезонье, когда можно отапливать помещения с помощью теплых полов (для чего требуется теплоноситель с температурой 50 ° С). По мнению многих специалистов, зимой в ситуации отопления радиаторами котел неизбежно будет нагревать теплоноситель до более высокой температуры, чем это необходимо для конденсационного режима, и сэкономить газ не удастся: котел будет работать на такая же эффективность, как и у классического агрегата.

Кроме того, одноконтурный теплогенератор, дополненный бойлером, должен будет нагревать теплоноситель до более высоких температур каждый раз, когда горячая вода требует 50 ° C для системы горячего водоснабжения в доме. При использовании конденсационных котлов площадь радиаторов должна быть больше, чем в стандартном корпусе. Еще один нюанс — необходимо отводить от котла конденсат, который имеет повышенную кислотность.

Куда утилизировать дымоход котла?

Дымоход можно вывести двумя способами — через крышу или через ограждающую стену здания (если она есть в котельной), затем прикрепить к фасаду.Отметим, что диаметр дымового канала определяется диаметром имеющейся в котле трубы (диаметр определяется мощностью теплогенератора и конструктивными решениями производителя). В связи с этим могут возникнуть трудности при установке проходящего через помещение дымохода.

Ведь шахта для него строится на начальном этапе возведения дома, однако по мере продолжения строительства часто возникают дополнительные нагрузки, требующие установки более мощного котла, для которого требуется дымоход большего диаметра, чем есть допустимо для использования в уже сделанной шахте.Если вы купите такой котел и подключите его к дымоходу меньшего диаметра, чем необходимо, то велика вероятность, что газоснабжающая организация откажется подключать коттедж к газопроводу, так как дымоход не даст необходимой тяги и котла не сможет работать в обычном режиме. Поэтому необходимо окончательно определиться на этапе проектирования здания с моделью котла и знать, какой будет диаметр его дымового канала.

Обустройство частной котельной внутри дома


Как и чем отделать котельную изнутри?

Согласно действующим нормам, котельную необходимо отделить от смежных помещений стенами из негорючих материалов.Ограждения из кирпича или бетона обычно оштукатуривают и красят. В качестве дополнительной отделки может выступить керамическая плитка или металлические панели. Минеральные поверхности нельзя оставлять в первозданном виде — они неизбежно запылятся, что крайне плохо для работы котла. Если стены деревянные, их можно пропитать антипиреном, покрыть светоотражающим утеплителем, а затем обшить гипсокартоном (огнестойкий гипсокартон).

Пол необходимо выровнять при помощи цементно-песчаной стяжки.Очень важно защитить котельное оборудование от протечек, устроив дренажный трап. Если это невозможно по каким-либо причинам, перед отделкой всего периметра помещения на высоту примерно 5-10 см (в зависимости от размеров котла и количества воды в системе отопления) необходимо проложить гидроизоляция, рулонная или скользящая, для обеспечения водонепроницаемости и герметичности. В этом случае бойлер следует поставить на подставку, чтобы прибор не соприкасался с водой.В качестве отделки пола рекомендуется использовать керамическую или керамогранитную плитку. Что касается верхнего потолка, то его обычно просто красят.


Читайте также: Дымоход — какие бывают и что можно сделать своими руками


Когда выбрать коаксиальный дымоход?

Коаксиальный дымоход — это «труба в трубе». Выхлопные газы выводятся из топки по внутренней трубе, а воздух всасывается для сжигания топлива по внешней трубе.Такие дымоходы подходят только для теплогенераторов с закрытой камерой сгорания. Основным преимуществом коаксиального дымохода является возможность отвода его горизонтально через внешнюю стену, а длина трубы может составлять всего 1-3 м.

Таким образом, заказчик существенно экономит на строительстве дымоходной системы. Однако, по мнению некоторых специалистов, у такого дымохода есть недостатки. В частности, дымовые газы могут быть направлены в сторону фасада здания, что испортит его внешний вид и вызовет разрушение отделки, а также создаст неудобства жильцам дома, если газы проникают в комнаты через открытые окна.Коаксиальный дымоход, вынутый вертикально (через крышу), лишен указанных недостатков. Но это намного дороже обычного.

Нужна ли вентиляция котельной?

Одно из важнейших требований к котельной — наличие вентиляции в объеме 3-х кратного воздухообмена. Это позволит удалить газ с небольшой утечкой. Кроме того, если котел не оборудован коаксиальным дымоходом, вентиляция обеспечит его воздухом, необходимым для сжигания топлива.Обычно устраивают естественную вентиляцию с отверстием для притока воздуха в виде решетчатой ​​решетки. Устанавливается в двери, ведущей из отдельной котельной на улицу, или, в случае котельной дома, во внешней стене. Вытяжка воздуха осуществляется с помощью металлического вентиляционного канала (использование пластиковых воздуховодов недопустимо). Диаметр решетки и вентиляционного канала определяется расчетом (приток должен быть в объеме вытяжки плюс количество воздуха для сжигания газа).

Схема системы отопления и горячего водоснабжения коттеджа с котельной, организованной в подвале или подвале

«Обвязка» включает в себя различные компоненты и компоненты, которые можно разделить на арматуру котла (1) элементы газопровода (2), блок управления радиаторным отоплением и напольным отоплением (3). а также элементы системы холодного и горячего водоснабжения (4) Для обвязки котельной использовать только качественную арматуру и узлы.В противном случае основное оборудование может работать некорректно или даже преждевременно выйти из строя.

Какие требования к кухне при установке в ней бойлера?

На кухне можно установить бойлеры мощностью теплового агрегата на отопление до 35 кВт включительно вне зависимости от наличия газовой плиты и газовой колонки. Объем помещения кухни регулируется нормами, приведенными в таблице. К кухне, где установлен газовый котел, предъявляются и другие требования.Итак, высота потолка должна быть не менее 2,5 м. Необходимо окно с окном, которое открывается наружу. Для вентиляции приток должен быть равен объему вытяжки плюс количество воздуха для сжигания газа.

Важно учитывать, что 30% запаса мощности будет достаточно только в том случае, если вытяжка находится непосредственно над котлом. В других случаях следует добавлять 15% на каждый виток воздуховода и 10% на каждый метр воздуховода. Вентиляционный канал нужно подвести на высоту дымохода.Для обдува необходимо предусмотреть сетку или зазор не менее 0,025 м2 в нижней части двери в соседнее помещение.

Котел устанавливается на стене из негорючего материала, с помощью специальной системы крепления, обеспечивающей зазор не менее 10 см между ними. Причем, допускается установка котла на оштукатуренных стенах и стенах с негорючей или трудновоспламеняющейся футеровкой, при условии соблюдения этого зазора, из листа кровельной стали на листе асбеста толщиной не менее 3 мм.Экран должен выступать за корпус оборудования на 10 см снизу и по бокам и на 70 см сверху.

Следует подчеркнуть, что в инструкции к котлу всегда указываются данные по установке, которые могут незначительно отличаться от тех, которые приведены в нормативных документах. В этом случае разумнее будет опираться не на обобщенные цифры из СНИПов, а на данные производителя.

Расчет мощности экстрактора М

M = (SxHxn) + 30%

где: S — площадь кухни, м2; H — высота потолка кухни, м; n> 3 — коэффициент воздухообмена (по нормам СЭС) на кухне, где расположен газовый котел; 30% — это минимальный запас мощности, необходимый для эффективной очистки воздуха.

Объем кухонного помещения в зависимости от установленного котла

Суммарная тепловая мощность отопительного газового оборудования, кВт

Объем помещения, м 3

До 30

7,5

От 30 60 до

13.5

От 60 200 до

Исходя из условий размещения и эксплуатации газового оборудования, но не менее 15

Эксплуатация котельной


Как уберечь котельную от пожара?

Основные требования к пожаротушению котельной сформулированы в СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование» и в МДС 41-2.2000 г. «Инструкция по размещению тепловых агрегатов, предназначенных для отопления и горячего водоснабжения одноквартирных или блочных жилых домов». Вот несколько важных моментов.

Если здание котельной стоит отдельно, то оно должно располагаться в глухой части стены основного дома на расстоянии по горизонтали от оконных и дверных проемов не менее 1 м. Конструкцию нельзя соединять со стеной жилого дома. Стены и конструкции котельной должны иметь предел огнестойкости 0,75 часа, а предел распространения огня по ним должен быть нулевым.Допустимая высота потолка от 2,5 м. В котельной необходимо предусмотреть остекление из расчета 0,03 м2 на 1 м3 ее объема. В здании должна быть дверь, ведущая прямо наружу. Возможен второй выход в подсобное помещение, при этом дверь должна быть противопожарной, третьего типа.

Строка котельной


Зачем котлу трубопровод?

Для подачи теплоносителя от котла в систему отопления, а воды из водонагревателя в систему горячего водоснабжения необходимо обеспечить безопасность протока нагретых жидкостей под давлением.Для этого горячая вода и расширительные баки, циркуляционные насосы, термометры, манометры и другие датчики подключаются запорными и предохранительными клапанами и запутываются в сеть труб. При площади обогрева до 80 м2 бойлер (чаще всего двухконтурный настенного типа) можно установить на кухне или в ванной, а в более просторном корпусе удобнее выделить специальное помещение. , например, в подвале или создать котельную (топку) на первом этаже с отдельным входом, или даже в отдельном здании, где собрать все оборудование воедино — так называемая обвязка.Есть определенные правила компоновки: например, газовый котел должен быть оборудован манометром, градусником, предохранителем, аварийным термостатом и датчиками безопасности, а к газовой магистрали подключаться только металлической трубкой. Если эти требования не соблюдены, газ просто не будет подключен. Перед началом монтажа нужно сделать разводку для ввода выхода от магистральной газовой трубы в дом и продлить до котла, а также провести водоснабжение и канализацию.

Чем удобна модульная обвязка котельной?

Модульную конструкцию начали применять недавно.Он похож на каркас трубопровода котельной, так как обычно содержит элементы группы безопасности, термометры, циркуляционный насос, трехходовой клапан и другую арматуру, готовую к быстрой установке в котельной. Такой модуль просто необходимо подключить к котлу и к контурам системы отопления и ГВС. Сама по себе она не обязательна, все элементы можно собирать отдельно, но ее использование значительно упрощает установку системы, а главное, избавляет от забот о комплектности, диаметре трубопровода и совместимости резьбы.Теплогидравлический модуль может быть как импортным, так и отечественным, а производители предлагают целый ряд моделей, каждая из которых рассчитана на определенный диапазон тепловой мощности и разное количество потребителей. К каждой модели прилагается подробная инструкция по самостоятельной сборке модульной обвязки.

Всегда ли нужен расширительный бачок?

Расширительный бачок служит для компенсации увеличения объема теплоносителя или воды при отоплении. Увеличение объема жидкости может создать давление, превышающее предел прочности уплотнителей в местах крепления запорной и распределительной арматуры, и, наоборот, его уменьшение (при понижении температуры) может нарушить циркуляцию охлаждающая жидкость.Этих явлений не будет при установке расширительного бачка, собирающего лишнюю жидкость и компенсирующего ее недостаток.

Объем бака рассчитывается как разница между увеличением объема жидкости при максимально допустимом изменении ее температуры в системе с учетом минимального гидростатического и максимально допустимого значений давления. Баки бывают трех типов — для охлаждающей жидкости (обычно красные), для питьевой воды (синие) и для горячей воды (белые).В системе отопления с принудительной циркуляцией используются закрытые резервуары, которые располагаются либо в корпусе котла (настенные), либо в удобном месте для трубопроводов котельной, а при естественной циркуляции — открытые (связанные с атмосферой), они размещаются в верхней части системы. Кстати, у последних много недостатков, поэтому они используются все реже.

Какая гарантия сохранности оборудования?

Используются две группы устройств — для бойлера и для водонагревателя.Группа безопасности котла — это комплект приборов для измерения давления, его ограничения и вытяжки воздуха. Три основных устройства — манометр, предохранительный клапан и воздухоотводчик — собраны в одном корпусе. Есть котлы со встроенной группой безопасности, но это в основном двухконтурные настенные газовые агрегаты. Группа безопасности часто отображается над верхней частью котла, чтобы вентиляционное отверстие работало правильно. Из предохранительного клапана должна выходить труба для возврата теплоносителя или воды, которая будет протекать при срабатывании продувки.Любой предмет можно заменить. Важным требованием безопасности является наличие контура заземления котла. Это условие забора газа, а иногда и практическая необходимость, многие импортные агрегаты просто не заводятся из-за отсутствия заземления. Цепь должна иметь сопротивление не менее 10 Ом, что подтверждается «Актом о заземлении цепи газового котла».

Группа безопасности водонагревателя нужна для того, чтобы давление в нем не поднималось выше установленного значения. Часто в комплекте с небольшими нагревателями идет предохранительный клапан, но для бойлера или прибора объемом более 100 л необходима группа безопасности.Он предотвращает повышение давления, предотвращает обратное попадание горячей воды в систему водоснабжения и оснащен инструментами контроля производительности и защиты. Также для котлов объемом более 80 л, помимо группы безопасности, обязательно использование гидроаккумуляторов для горячей воды. Даже если кипящая вода по какой-то причине находится под давлением, максимум, что произойдет, разорвет мембрану, но даже тогда горячая вода не выйдет за пределы системы. Группа безопасности водонагревателя всегда размещается на входе холодной воды в направлении, указанном на корпусе.

Что такое удобный счетчик предоплаты?

Установка газового счетчика обязательна при использовании магистрального газа, фиксируется в проекте газификации жилого дома и проводится специализированной организацией при прокладке газопровода к дому. Использование сжиженного газа не предусматривает установку счетчика.

По принципу действия различают диафрагменные и мембранные устройства, а по типу оплаты — с предоплаченной картой и с периодической оплатой за израсходованный объем газа.Деньги предварительно вносятся на карту предоплаты, затем они вводятся в счетчик, и по мере потребления газа средства списываются. Контроллер контролирует работу такого устройства. При покупке счетчика любого типа необходимо знать номинальный расход газа, например 4 м3 / ч и диаметр присоединительной резьбы (чаще всего 1 ‘/ L- Приборы работают бесшумно и оснащены блокиратором. для предотвращения обратного потока газа.Температура рабочего тела должна быть в пределах от -30 до +50 ° C.Средний срок службы — 25 лет, межповерочный интервал — 10 лет.

Какие виды автоматики для напольных котлов наиболее популярны?

Основные виды автоматики: термостатическая, электронная с постоянной температурой котла, электронная с погодозависимой температурой котла и электронная с погодозависимым регулированием радиаторного отопления с опорой смесителя (речь идет о смесительных клапанах, регулирующих температуру теплоносителя в отдельный отопительный контур путем смешивания воды из котла с водой из обратной магистрали).

Самый простой вид автоматики — термостат. Включение / выключение горелочных агрегатов в этом случае осуществляется с помощью термостата, установленного в кожухе котла. Когда температура в котле достигнет установленного значения, контакт сработает и горелка выключится. Здесь возможности электронного управления минимальны. Это самый дешевый вариант автоматики, надежный, но не очень экономичный по затратам энергии.

Самая эффективная — последняя из вышеперечисленных модификаций.В комплект такой автоматики также входит датчик наружной температуры, который устанавливается на фасаде здания с северной стороны. При настройке регулятора определяется температурный коэффициент, который отражает зависимость температуры теплоносителя в отопительном контуре от изменения погодных условий на улице, то есть чем холоднее на улице, тем теплее теплоноситель в системе отопления. . Для достижения теплового комфорта во всех комнатах и ​​максимальной экономии энергии на каждом радиаторе установлены дополнительные термостатические головки.Наличие сразу двух систем — погодозависимой автоматики и термостатических головок на радиаторах — позволяет очень точно контролировать и быстро регулировать температуру во всех помещениях. Благодаря этому не происходит перегрева / недогрева и экономится топливо. Многие производители предлагают дистанционное управление отоплением через компьютер или телефон.

Система отопления


Отопление — антифриз вместо воды: какой выбрать

При нестабильном проживании в доме зимой, а также в частых случаях падения давления газа в магистральной трубе в холодное время года есть риск перебоев в отоплении.Длительное отсутствие отопления может привести к замерзанию воды в трубах с выходом из строя всей системы отопления. Использование раствора гликоля (антифриза) — этилена или полипропилена — в качестве охлаждающей жидкости убережет систему от разрушения. Он не только замерзает при более низкой температуре, чем вода, но и не превращается в лед, а переходит в желеобразное состояние. Но его вязкость и температурный коэффициент выше, чем у воды, что следует учитывать при расчете объема расширительного бака и выборе мощности насоса, а теплоемкость на 15-20% ниже, и это следует нести в Учтите при расчете мощности радиаторов.Стальные оцинкованные трубы не подойдут, а при герметизации стыков запорной и регулирующей арматурой подойдет не всякая пломба. Из двух видов антифризов только полипропилен содержит экологически чистые добавки, но все же его следует менять каждые пять лет.


Подробнее о выборе теплоносителя вместо воды для систем отопления


Можно ли настроить котельный автомат на режим проживания в доме?

Для постоянных домов специалисты рекомендуют электронную автоматику с погодозависимой температурой двухконтурного котла и с функцией поддержки смесителей.В этом случае следует выбирать котел с определенным запасом мощности, чтобы не использовать приоритет нагрева котла. Что это значит? Когда котел нагревается, система отопления отключается, и вся мощность котла идет на его обогрев. Как только котел нагреется до заданной температуры, снова включается отопление. Это удобно? Нет, потому что хозяева живут в коттедже постоянно, и необходимо, чтобы и котел, и отопление работали одновременно, обеспечивая необходимый комфорт.Выход из ситуации — увеличение мощности котла. Например, если для обогрева дома требуется мощность 30 кВт, а для отопления котла (200-300 л) еще 20 кВт, то следует выбрать агрегат на 50 кВт. В доме, куда хозяева приезжают только на выходные, можно сэкономить на базовом оборудовании и использовать контур с погодозависимой температурой котла и прямой контур отопления. В будние дни на котел нет нагрузки, поэтому котельная работает только от системы отопления. Автоматика имеет возможность устанавливать температуру воздуха в помещении не только в режиме «день-ночь», но, например, поддерживать функцию «будний-выходной».Однако если использовать обычный газовый котел, то в осенне-весенний период при температуре 0 … 5 ° С помещения могут перегреваться, ведь температура теплоносителя в котле не может быть ниже 45 ° С. 55 ° C (это связано с фактором конденсации внутри котла). В этом случае теплоноситель в систему отопления подается с заведомо завышенной температурой, и здание может перегреться на 5-6 * С. Чтобы этого не произошло, необходимо либо использовать контур со смесителем, но тогда стоимость автоматики увеличится, либо установить конденсационный котел, способный работать при низких температурах (кстати, такое оборудование работает экономичнее, чем на высоких).Если в будние дни за домом никто не следит, есть смысл подключить систему SMS-оповещения об авариях.


Читайте также: Проектирование системы отопления с дублированием защелки.


Возможно ли отопление без электричества?

Система отопления с естественной циркуляцией теплоносителя применяется при нестабильной подаче электроэнергии, при этом котел также не должен зависеть от электричества. Так, в газовом электрическом автономном котле температура регулируется вручную интенсивностью подачи газа на горелку.Основными недостатками электронно-независимых систем являются отсутствие автоматизации и возможность устройства такой системы теплых полов. Преимущество — бесперебойная работа вне зависимости от наличия в доме электричества.

Электронная контрольная карта позволяет исключить участие потребителя в обслуживании системы. В автоматизированных установках котел защищен от замерзания, если он работает в энергосберегающем режиме.Через определенный промежуток времени котел автоматически включается на отопление и запускается циркуляционный насос.

Комбинированная система отопления вполне приемлема: котел в ней электрически независим, но для повышения КПД системы применяется циркуляционный насос, работающий от сети. При обесточивании КПД резко падает, так как теплоноситель начинает двигаться естественным образом — за счет конвекции, а не принудительно. Блок питания после устранения неисправности автоматически включит циркуляционный насос, и первоначальная эффективность системы отопления восстановится.

1. Котел с погодозависимой панелью управления. 2. Датчик улицы. 3. Комнатный термостат. 4. Прямой отопительный контур. 5. Отопительный контур 1 со смесителем. 6. Отопительный контур 2 со смесителем 7. Устройства удаленного доступа. 8. Подающий коллектор. 9. Обратный коллектор. 10. Узел подачи

Как правильно выбрать схему отопления?

Различают три основных схемы отопления: однотрубный (а), двухтрубный (6) и коллекторный (в). В первой схеме отопительные приборы в каждом стояке и подающем патрубке соединены одной трубой, а теплоноситель течет последовательно по всем радиаторам.Во втором — каждое устройство отдельно подключается к двум патрубкам, подающей и обратной, а теплоноситель течет через независимые радиаторы. Коллекторный контур — двухтрубного типа. Его особенность в том, что все обогреватели имеют отдельное подключение через коллектор.

Преимущество однотрубной разводки — относительно невысокая цена системы отопления, за счет меньшего количества необходимых труб, арматуры и т. Д. Минусов гораздо больше. Последовательное подключение радиаторов не позволяет регулировать интенсивность нагрева одного из них без последствий для других, поэтому добиться комфорта с этим вариантом нагрева невозможно.Кроме того, если один из радиаторов вышел из строя, для его ремонта необходимо будет отключить всю систему. Исключением является однотрубная система, в которой каждый радиатор имеет запорный клапан и меньшую перемычку, чем подающий и выпускной патрубки, что позволяет без потерь доставлять тепло к последнему устройству.

Его все чаще заменяют на двухтрубный (причем его разновидность — коллекторная). Хотя для монтажа в этом случае требуется большее количество труб и соединительных элементов (а это означает более высокие финансовые затраты), но преимущества схемы перевешивают этот минус.Вода, охлаждаясь при прохождении через радиатор, не попадает в другой нагреватель, а по обратной трубе уходит в котел. В результате температура воды на входе в каждый из радиаторов соответствует расчетной, что позволяет использовать устройства одного размера с одинаковыми потребностями в энергии. Двухтрубные системы позволяют оптимально регулировать температуру устройств с помощью термостатического клапана. С конструктивной точки зрения двухтрубная схема также имеет преимущества, так как, как правило, трубы отопления прокладываются скрыто, с последующим закрытием в конструкции пола и стен.

Схема подключения комбинированного отопления к котельному оборудованию

1. Дымоход
2. Датчик наружной температуры
3. Запорный вентиль
4. Циркуляционный насос
5. Предохранительный клапан
6. Система регулирования
7. Котел
8. Вентиляция котельной
9. Горелка
10. Дистанционное управление
11. Автоматический воздухоотводчик
12. Контур трубопроводов теплого пола
13. Датчик температуры теплоносителя
в подающей магистрали после смесительного клапана
14.Трехходовой смесительный клапан
15. Манометр
16. Термостатический клапан
17. Расширительный бак
18. Радиатор


Читайте также: Типы систем отопления — что лучше выбрать


Какие типичные погрешности при расчете и монтаже систем отопления?

Речь пойдет об ошибках, которые допускаются при установке систем отопления специализированными компаниями. Если хозяин дома решит выполнить эти работы самостоятельно или силами «дикой» бригады, количество ошибок может значительно увеличиться.

1. Отсутствие гидравлического расчета, что приводит к неправильному выбору циркуляционного насоса, диаметра трубы, количества радиаторов.

2. Неправильный выбор отопительного контура.

3. Несоответствие требованиям котельной.

4. Пренебрежение дополнительными мерами безопасности. В помещении, где работает газовый котел, рекомендуется установить газовую сигнализацию, датчик утечки газа, аварийный электромагнитный клапан для аварийного отключения подачи газа.

5. Используйте антифриз вместо воды в качестве охлаждающей жидкости в случаях, когда это запрещено инструкцией по эксплуатации оборудования.

6. Отсутствие регулярного профилактического обслуживания оборудования.

7. Проведение облицовочных работ перед установкой оборудования. Не допускайте, чтобы под котлом оставался кусок бетонного пола: пыль, которая будет засасываться в систему воздухозаборника, будет мешать работе устройства и даже может привести к его поломке.

Как выбрать радиатор?

Как известно, радиаторы могут быть чугунными, стальными, алюминиевыми и биметаллическими (алюминий и сталь) (подробнее). Чугун отличается высокой инерционностью: долго нагревается, но долго остывает.

Из безусловных минусов отметим значительную массу, которая может создать трудности при установке, и большой объем теплоносителя, необходимый для эффективного обогрева.

Стальным приборам присуща высокая химическая стойкость, поэтому специалисты рекомендуют использовать их в системах отопления, где циркулирует антифриз.Другими преимуществами являются его легкий вес и низкая инерция, что позволяет легко и быстро регулировать температуру. Ну а главный недостаток стальных радиаторов в том, что их нельзя устанавливать в системах отопления с повышенным содержанием кислорода, что приводит к коррозии. Что касается алюминиевых радиаторов, то они очень требовательны к качеству охлаждающей жидкости. Вода, циркулирующая в трубах, должна иметь pH от 7 до 8, иначе устройство быстро начнет разъедать. Кроме того, алюминий обладает способностью выделять водород, что может стать проблемой в автономной системе отопления из-за сложности удаления воздуха.Среди преимуществ — доступная цена, разнообразие форм и высокая теплоотдача.

Достоинством биметаллических радиаторов является их долговечность (срок службы 40 лет) и надежность (рабочее давление 20 атм, разрывное давление 60 атм), а недостатком — относительно низкая теплоотдача по сравнению с другими типами устройств. Следует отметить, что очищенная вода является идеальной охлаждающей жидкостью и по возможности следует избегать использования антифриза. Но при необходимости нужно приобретать только сертифицированные сертифицированные составы, рекомендованные специалистами.


Выбирать казан — советуют профессионалы


Сердце отопительной системы частного дома, без сомнения, — котельная. По виду топлива лидирующие позиции в нашей стране и во всем мире занимают газовые котлы. Они различаются мощностью, способами приготовления горячей воды для водопровода, уровнем автоматизации.

Определяющим фактором при проектировании системы отопления для частного дома является выбор топлива.При реальной возможности подключения к газу альтернативы отпадают — газовое отопление выходит в разы дешевле других вариантов. Есть, конечно, ложка дегтя — само подключение, особенно если нужно проложить участок газопровода, может быть непомерно дорогим. И тогда на помощь придут жидкие топливные, твердотопливные, электрические или комбинированные котлы. Но, так или иначе, в стране, богатой природным газом, наибольшим спросом пользуется газовая водогрейная техника.

В результате сгорания

Все газовые котлы устроены примерно одинаково.Они состоят из корпуса, нагревательного элемента или горелки, теплообменника и автоматики. В результате сгорания газа, подаваемого в горелку, происходит химическая реакция с образованием новых веществ. Большинство из них также являются газами с очень высокой температурой.

Они нагревают теплообменник, который передает тепло воде или антифризу, то есть охлаждающей жидкости, циркулирующей по трубам и радиаторам. Кстати, котлы называются именно из-за традиционного теплоносителя — воды, а вовсе не потому, что оборудование, помимо отопления, еще и готовит и подает горячую воду в краны.Сочетание двух важнейших систем жизнеобеспечения — отопления и горячего водоснабжения — позволяет сэкономить на покупке оборудования, расходах на электроэнергию и послепродажное обслуживание.

Мощность котла против площади

Для отопления дачных домов до 300 м 2 достаточно мощности не более 35 кВт. Необходимую мощность газового котла можно оценить самостоятельно. Для обогрева 10 м2 требуется примерно 1 кВт мощности, плюс 10% на теплопотери, плюс 20% резерва, чтобы оборудование не работало на пределе возможностей и быстро не изнашивалось.

Стоимость моделей мощностью 9-35 кВт относительно невелика, но главное их преимущество заключается в возможности установки на кухне, в коридоре или в кладовой, одним словом, в нежилых помещениях дома, в соответствии со всеми применимыми стандартами. В современных моделях уже предусмотрено все: и циркуляционный насос, и расширительный бачок, и всевозможные датчики, и блок управления. Их даже называют мини-котельными в коллекции.

По способу установки вы можете выбрать настенную или напольную модель, кому как удобнее.Большим спросом пользуются настенные газовые котлы, которые отлично вписываются в пространство между навесными кухонными шкафами. Котлы большей мощности, необходимые для отопления коттеджей от 300 м 2 , отличаются уже существенными габаритами и исключительно напольной установкой.

Закрытая камера лучше открытой

Газовые котлы выпускаются с открытой или закрытой камерой сгорания. В первом варианте дымовые газы отводятся естественным путем, т. Е. Тягой через дымоход.Недостатком этого метода является забор воздуха из помещения и, соответственно, необходимость постоянного проветривания.

Модели с закрытой камерой сгорания оснащены вентилятором (вытяжным устройством), а дымовые газы нагнетаются через специальный двойной дымоход, называемый коаксиальным. Через внутреннюю трубу такого дымохода продукты сгорания выводятся наружу, а через внешнюю трубу в систему подается воздух, необходимый для поддержания горения. При контакте с горячими стенками внутренней трубы воздух по мере продвижения к стене дома нагревается, уменьшая перепад температуры и защищая самую горячую часть трубы от конденсации.

Помимо большей безопасности, котлы с закрытой камерой сгорания проще и дешевле в установке. Судите сами, для создания естественной тяги воздуха требуется построить дымоход шахтного типа или приставной, длиной более 5 м и с завершением в целях безопасности над коньком кровли. Коаксиальный дымоход можно вывести через стену и выполнить на уровне фасада, главное — выше уровня окон, что позволяет существенно сэкономить на устройстве системы в целом.

Горелки Pro

Газовые котлы комплектуются как обычной одноступенчатой ​​(работающей на одной мощности) горелкой, так и модулирующей. Модуляция пламени, то есть его увеличение или уменьшение в автоматическом режиме, позволяет экономить расход топлива, подстраиваясь под нужды систем отопления и горячего водоснабжения. Модуляция также позволяет более точно поддерживать нужную температуру воздуха в помещении и заданную температуру горячей воды в кранах, повышая уровень комфорта.

Еще одна важная особенность горелки — способ розжига. Горелки с пьезоэлектрическим зажиганием запускаются вручную, и после их выключения, например, в часы весеннего потепления, запальный фитиль продолжает гореть, чтобы при необходимости зажечь пламя в горелке. Недостатком такого способа розжига является увеличение расхода газа, потому что фитиль горит постоянно. В котлах с электроподжигом срабатывание запала горелки происходит автоматически каждый раз электрической искрой.

Варианты горячего водоснабжения

Газовые котлы можно разделить на одно- и двухконтурные. Если контур один, то это отопление, и для получения горячей воды в этом случае необходимо дополнительное оборудование: газовая колонка или бойлер косвенного теплообмена. Эта опция богата возможностями, котел можно выбрать по объему, исходя из количества жильцов, точек потребления воды и мощности котла.

В двухконтурных моделях может быть как один теплообменник — битермальный, отвечающий и за отопление, и за горячее водоснабжение, так и два теплообменника.Модели с одним теплообменником дешевле, но качество использования воды намного лучше. Например, при одновременном включении двух-трех смесителей или изменении давления горячей воды ее температура начинает подскакивать — проточный водонагреватель просто не справляется с большим количеством запросов. Вывод — такой котел подходит для дома с 1-2 жильцами, не более. Однако в пользу экономичной технологии стоит отметить, что режим приготовления горячей воды имеет приоритет перед отоплением.

Двухконтурные котлы, оснащенные двумя теплообменниками, обычно имеют систему динамической стабилизации температуры горячей воды, поэтому частота или интенсивность использования не влияет на ее температуру, максимальное значение которой можно установить на дисплее. Кроме того, модели напольной установки, как правило, имеют не проточный водонагреватель, а встроенный бойлер, что позволяет обеспечить максимально комфортное использование воды.

С КПД более 100%

В обычных водогрейных котлах продукты сгорания выбрасываются в атмосферу после прохождения через теплообменник.В среднем их температура составляет порядка 120 ° C, и можно с уверенностью сказать, что часть тепла уходит в трубу. Кроме того, при сжигании газа образуется вода, которая в виде пара также влетает в трубу, унося с собой тепло. В конденсационных газовых котлах образующийся пар проходит через специальный дополнительный теплообменник, оставляя там свое тепло, повышая КПД котла на 5-10%. Эту победу маркетологи успешно использовали для сенсационных заявлений о том, что КПД конденсационных котлов превышает 100%, умалчивая об ориентирах.

Таких чудес не бывает, к тому же не стоит верить, что выигрыш в экономии энергии при покупке конденсационного котла окажется значительным. Эффективность конденсационной техники проявляется в низкотемпературном режиме, например, когда температура теплоносителя на подаче 50 ° С, а на выходе 30 ° С. Такой режим характерен для межсезонья. , регионов с теплой зимой, а также для низкотемпературных систем отопления типа «теплый пол».

Путь подключения

Подключение газового оборудования невозможно без предварительных многочисленных согласований. Проект газификации дома заказывается уполномоченной организацией, включает план газоснабжения дома, теплотехнический расчет, перечень материалов и оборудования.

А местные специалисты предложат оборудование, которое им хорошо известно, и если по каким-либо параметрам оно вам не подходит, вам придется искать уполномоченную организацию, которая сможет установить, организовать и обслуживать выбранное вами оборудование.

Чтобы иметь гарантийные обязательства от производителя котла, его ввод в эксплуатацию должен осуществляться специалистами авторизованных сервисных центров, а также регулярное техническое обслуживание не реже одного раза в год.

И не забывайте, что любые газовые приборы нельзя переустанавливать на другое место без соответствующего разрешения газовых служб.

НАША СПРАВКА

По правилам пожарной безопасности напольные котлы большой мощности устанавливают в вентилируемом помещении с отдельным входом — своей котельной.К тому же эти мощные агрегаты сложнее подключать, требуют специальной обвязки и дополнительного оборудования. Не забывайте, что газ — взрывоопасное вещество, и шутить с ним — плохо.

Для справки:

Газовый котел устанавливается в помещениях объемом не менее 7,5 м3 и высотой потолков не менее 2,2 м.

В помещении должен быть вентиляционный канал и воздухозаборник: окно с окном, дверной проем.

Если котел монтируется на кухне с газовой плитой, общий объем помещения должен быть больше на 6 м3.

Настенные котлы навешивают на стены из негорючих материалов или на оштукатуренные поверхности с негорючей изоляцией и с соблюдением монтажных расстояний.

Котел подключается к электросети через регулятор напряжения для защиты автоматики от поломок.

© Авторы: А. Левенко Т. Каркаулова Ю. Лешкевич А. Чижов Т. Гронская

При подготовке статьи авторы использовали материалы VAILLANT GROUP. VIESSMANN и «VodoPro», а также сайт www.teptostart.ru

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»


Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Как обогреть крохотный дом

В зависимости от того, где вы живете, вам захочется провести зиму в своем крошечном доме, чувствуя себя тепло и уютно.Без надлежащего исследования вы можете получить ледяные ноги или тратить драгоценную энергию на открытие окон в перегретом небольшом помещении.

Вот почему так важно выбрать обогреватель правильного размера для вашего крошечного дома. Давайте взглянем на несколько рекомендаций и советов, как этой зимой оставаться в своем крошечном доме сытным (и умным!).

Во-первых, вам нужно рассчитать, сколько БТЕ потребуется вашему крошечному дому, чтобы регулировать температуру эффективным и комфортным способом.Британские тепловые единицы — это приблизительное количество энергии, необходимое для нагрева одного фунта воды на один градус по Фаренгейту. Используйте этот калькулятор, чтобы определить количество БТЕ в зависимости от размеров вашего помещения, условий изоляции и желаемых изменений температуры.

Далее мы рассмотрим различные типы систем отопления крошечных домов, чтобы помочь вам определить, какой вариант лучше всего подходит для вашего образа жизни.

Тепловая связь с сеткой

Предназначен для постоянного или полупостоянного размещения вашего крошечного дома с подключенным к сети источником, обеспечивающим надежное электричество.Другими словами, вы не собираетесь переезжать в ближайшее время!

Мини-сплит-насосы

Это изящные, довольно компактные устройства, которые устанавливаются внутри дома с компрессором, установленным снаружи для его работы. Система вентиляторов обдувает помещение воздухом, эффективно охлаждая или нагревая его.

Плюсов:

— Идеально, потому что у вас есть возможность как нагрева, так и охлаждения.

— Энергоэффективность

— Тихий

Минусы:

— При падении температуры ниже нуля некоторые устройства не выделяют тепло

— Может быть дороже, чем другие варианты отопления

— Нельзя скрыть, если он не соответствует эстетике вашего крошечного дома

Источник: Home Depot

Цена: ср.$ 2000

Электрический нагреватель

Невероятно видеть, как люди изобретают способы сделать технологии привлекательными. Современные электрические обогреватели являются тому примером. Сегодня вы можете приобрести старый добрый электрический обогреватель, который выглядит как деревенская печь.

Плюсов:

— Новые модели отлично смотрятся и могут соответствовать деревенскому или стильному дизайну.

— Доступный

— Простая и бесшумная настройка

Минусы:

— Электроотопление дороже

— Для обогрева крошечного дома при очень низких температурах может потребоваться больше времени.

— Имейте в виду, что некоторые сменные модели нагреваются на поверхности и могут обжечь маленькие руки!

Источник: Ель

Цена: ср.$ 160

Теплый пол

Полы с подогревом, которые чаще встречаются в ванных комнатах, сейчас становятся все более популярными в основных комнатах современных домов. Но стоит ли это дополнительных затрат? Вам решать, стоит ли установка и цена того, что нужно.

Плюсов:

— Потребляет меньше энергии, более рентабельно

— Легко регулируемая температура

— занимает меньше места

Минусы:

— Стоимость установки

— Некоторые типы полов более эффективны для теплого пола (т.е.е. плитка)

— Для установки систем требуется минимальная высота пола

Источник: Warmup

Цена: ср. 10-20 долларов за квадратный фут / 200-250 долларов за установку

Тепло вне сети

Желаете попасть в дорогу? С таким типом тепла вы и ваш крошечный дом не привязаны к одному месту. Некоторые из наиболее популярных методов обогрева вашего автономного крошечного дома — это использование энергии, вырабатываемой солнечными батареями, деревом или пропаном.

Солнечная энергия

Ищете альтернативные решения? Солнечная энергия и все, что не наносит вред окружающей среде, сейчас очень популярны. Как и многие другие тенденции, солнечная энергия также довольно дорога. Если вы решите потратить деньги на использование солнечной энергии, мы приветствуем вас! Прежде чем мы продолжим, важно понять разницу между активным и пассивным солнечным отоплением.

Активное солнечное отопление использует дополнительное оборудование (резервные системы) для хранения и преобразования солнечной энергии в электричество.

Пассивное солнечное отопление создает тепло без внешних систем и обычно использует окна для улавливания и удержания тепла (например, теплица).

Активный вариант солнечного нагрева, эта система основана на сборе солнечной энергии, которая нагревает воздух, который затем циркулирует по комнате.

Плюсов:

— Экологичный

— Снижает стоимость счетов за электроэнергию

Минусы:

— Дорого!

— полагается на солнечный свет

— Если вы не профессионал, вам может потребоваться помощь в установке!

Источник: Electrofix Group

Цена: ср.1000–6000 долларов в зависимости от размера

Пропановое тепло

Для этого типа системы отопления важно понимать разницу между агрегатами с прямой и невентилируемой вентиляцией. Невентилируемые агрегаты не имеют прямого выхода на улицу и, как говорят, выделяют пары со странным запахом. Давайте держаться от них подальше.

Пропановая система отопления с прямой вентиляцией

Эта система компактна, и все испарения выводятся прямо наружу вашего крошечного дома. Хотя вам не придется беспокоиться о дымах, вам нужно будет убедиться, что ваши трубы соответствуют требованиям по зазору на дороге.

Плюсов:

— Подходит для стильного эстетического дизайна

— Регулируемый нагрев

— Прочный и тихий

Минусы:

— Может быть дорого

— Вам необходимо иметь на борту несколько баллонов с пропаном.

— Не самый экологичный вариант

Источник: Kirkland Heating

Цена: ср. $ 4000

Дрова тепла

Определить, какого размера дровяная печь вам нужна, очень важно, потому что вы не хотите занимать ненужное место в своем крошечном домике.Если в вашем доме есть настоящий пожар, вы также захотите принять необходимые меры, чтобы убедиться, что ваша дровяная печь закреплена на полу, а также чтобы вокруг устройства был безопасный периметр.

Плюсов:

— Настоящий огонь (чудесный запах и ощупь невозможно победить!)

— Может быть компактным, но при этом сохранять много тепла

— Отличное качество дизайна

Минусы:

— Настоящий пожар (будьте осторожны!)

— Вам понадобится место для хранения дров

Источник: Печной двор

Цена: ср.600 долларов США

Геотермальные тепловые насосы

Это электрическая система отопления и охлаждения, которая передает тепло между вашим крошечным домом и землей по длинным петлям подземных трубопроводов. Хотя они чрезвычайно эффективны, вы не увидите их слишком много, потому что они довольно дороги в установке (а также под землей).

Плюсов:

— Значительно снижает выбросы парниковых газов

— Сокращает расходы на охлаждение и обогрев

— Не требует большого обслуживания

Минусы:

— Дорогой ценник

— Включает рытье земли

— Вам понадобится специалист для установки

Источник: Этот старый дом

Цена: ср.15 000–20 000 долларов США

На вынос

Возможно, вы читаете это и думаете, как мне выбрать, когда есть так много вариантов? Ты не одинок. Помните, что лучший вариант отопления крошечного дома — это тот, который соответствует вашему индивидуальному дому и личным потребностям. Например, человек, имеющий доступ к сетевому электричеству, может выбрать более экологичный вариант вне сети.

Обдумайте эти вопросы, прежде чем идти:

— Сколько БТЕ требуется моей системе отопления крошечного дома, где я буду жить или путешествовать?

— Потребуется ли мне автономное или сетевое питание?

— Буду ли я работать из дома или буду отсутствовать днем?

— Есть ли у меня доступ к источникам топлива (т.е. дерево, пропан и т. д.)

— Готов ли я платить больше за альтернативную энергию?

-Я на колесах или на фиксированном основании?

В конце концов, многие любители крошечных домов поддерживают осознанный образ жизни — это особенно верно, когда речь идет о потреблении энергии. Однако, если вашей целью является наиболее экономичный вариант, выберите то, что лучше всего подходит вам и вашему образу жизни. Помните, сила в ваших руках!

Эксперимент с лучистым теплом (при очень низком бюджете)

Проект реконструкции дома идет успешно.Мы закончили все обрамление, и более высокие потолки и более открытая планировка намекают на уровень удивительности, который удивляет даже меня. Фотография только сегодня утром:

Вот новая гостиная и кухня за углом сзади. Высота старого потолка была ниже этой стальной балки. Еще 2 гигантских оконных проема еще впереди за фанерными квадратами.

Хотя я разрушил и перестроил довольно много домов для других людей, это первый из них, который мне посчастливилось построить практически с нуля для своей семьи, поэтому я рассматриваю это как своего рода научный эксперимент.Я хочу встроить в него изящные функции энергосбережения, но они должны быть рентабельными и по возможности отечественными.

Любой пожилой богатый парень может нанять ведущего архитектора и строителя бутиков, чтобы он стал последним суперхаусом по системе LEED-Platinum, который будет хвастаться в журнале Dwell… по цене 1000 долларов за квадратный фут. Но при дешевой энергии и квалифицированной рабочей силе и дорогих высококачественных материалах для дома требуется больше размышлений и экспериментов, чтобы одновременно сэкономить энергию и деньги. И один из этих экспериментальных проектов — построить мою собственную систему лучистого теплого пола.

Если вы никогда не слышали об этом, вы захотите настроиться. В настоящее время доминирующим методом отопления в США является печь с принудительной подачей воздуха — большая коробка в вашем подвале, которая продувает воздух (и пыль) через огромную сеть громоздкие воздушные трубы, чтобы он мог попасть во все части вашего дома через вентиляционные отверстия в полу. Это работает, но не изящно: они шумят, тратят удивительно много внутреннего пространства на воздуховоды и желоба, и их сложно установить или обновить.

Когда моя небольшая строительная компания несколько лет назад строила несколько домов с нуля, архитектор настоятельно рекомендовал нам использовать водное (лучистое) тепло вместо принудительного воздушного.«Это огромная разница, — сказал он, — чтобы это безмолвное тепло излучалось через пол вместо того, чтобы просто дуть горячим воздухом».

К сожалению, когда я получил предложения от некоторых сантехников на этот тип системы отопления, стоимость была астрономической: 35 000 долларов или больше, когда полная обычная система отопления была установлена ​​всего за 10 000 долларов. Поскольку эти дома строились для продажи с ограниченным бюджетом, чтобы конкурировать с другими домами в ценовом диапазоне с принудительной подачей воздуха, я неохотно решил пропустить роскошный вариант.Кроме того, пассивная солнечная конструкция в нашей архитектуре гарантирует, что печь в любом случае будет использоваться лишь незначительно.

Теперь картина изменилась. Я научился делать водопровод самостоятельно, и новые технологии снизились в цене, что делает лучистое тепло гораздо более доступным. После нескольких долгих ночей исследований и онлайн-обучающих видео я купил все необходимые детали, и мы собираемся вставить эту присоску.

Что такое жидкостное лучистое отопление?

Вы когда-нибудь проходили мимо большого кирпичного здания после захода солнца и ощущали тепло всем телом, даже не касаясь стены? Как насчет ощущения тепла от раскаленной кровати из костровых углей, даже когда вы сидите на некотором расстоянии? Это лучистое тепло в действии: теплая поверхность излучает инфракрасный свет (также известный как тепло), который непосредственно согревает вашу кожу.С горячим костром в тихую горную ночь вы можете почувствовать себя полностью теплым, даже когда температура воздуха вокруг вас ниже нуля.

Та же самая концепция хорошо применима к обогреву дома с помощью водяного лучистого тепла: теплая вода циркулирует по трубкам под вашим полом, заставляя пол нагреваться и излучать тепло со всех сторон. Нет воздуховодов и пыли, а система работает бесшумно. А поскольку система нагревает вашу кожу непосредственно в то же время, когда нагревает воздух в вашем доме, вы чувствуете себя теплее при более низкой настройке температуры, что позволяет сохранять в доме прохладу, экономя энергию.Но самое приятное то, что у вас постоянно теплых ног , куда бы вы ни пошли в своем доме.

Так как же построить одну из этих систем? Короче говоря, вам нужно что-то для нагрева воды (иногда называемое бойлером), сеть трубок под полом и насос для циркуляции этой воды по всем этим трубам:

Хотя концепция проста, мое резюме упускает много деталей. Когда вы смотрите на типичную «котельную» в роскошном доме, там есть всевозможные клапаны и датчики, а также километры тщательно спаянной меди от сантехника за 35 000 долларов.Я имею в виду, черт, тебе кажется, что это легкий проект «сделай сам»?

Я тоже. Вот почему в прошлом я всегда использовал печи с принудительной подачей воздуха.

Кроме того, жидкостное отопление — это само по себе искусство и наука, включая такие вещи, как Δ Тл, галлонов в минуту, БТЕ / час и расчет R-значения. Если вы сможете пройти через все это, вы столкнетесь с котлами, которые начинаются с по цене 2000 долларов, сложный набор деталей, который никто, кроме экспертов, действительно не понимает (вы не получите совета в Home Depot по созданию одной из этих систем. ) и всевозможные другие препятствия.

Однако, покопавшись во всем этом завале, я нашел несколько упрощений, которые значительно снизили стоимость и сложность лучистого тепла, сделав его самостоятельным проектом для среднего практичного усатика. Уловки, которые я использую для своей системы:

  1. Использование компонентов, безопасных для питьевой воды, позволяет создать систему «разомкнутого цикла», которая требует меньшего количества клапанов и позволяет использовать элемент 2:
  2. Использование одного водонагревателя без резервуара как для горячего водоснабжения, так и для отопления дома снижает стоимость котла на 2000–4000 долларов.Я выбрал это чрезвычайно эффективное устройство Rheem Tankless, которое стоит всего около 1200 долларов.
  3. Одиночный циркуляционный насос с регулируемой скоростью исключает большую часть расчетов потерь и размеров контура, измеряя температуру воды и автоматически регулируя ее скорость (это также экономит энергию).
  4. Использование предварительно изготовленного коллектора от Rifeng позволяет легко управлять и регулировать несколько зон, без необходимости когда-либо возиться с трубкой после ее установки.
  5. И, конечно же, все сделано в PEX, чтобы исключить стоимость, медленную установку и тепловые потери котельной медных труб.

Disclaimer: Как и во всех моих экспериментах, да и вообще во всем моем образе жизни, здесь есть некоторые недоказанные вещи. Я использую себя в качестве подопытного кролика, и здесь могут быть методы проб и ошибок и даже риск. Наслаждайтесь и учитесь, но не погружайтесь как новичок, просто чтобы слепо следовать за мной (еще одним новичком)!

В общем, система, к которой я пришел, относительно проста, и я нарисовал ее для вас на этой картинке:

Предлагаемая мной система лучистого обогрева (щелкните, чтобы увеличить)

Пока что это работа.Я уже запустил это системным разработчиком, получил его одобрительный кивок и выполнил часть установки, так что я уверен, что мы сможем заставить это работать. Но, безусловно, есть улучшения.

Самое замечательное в этом блоге то, что сейчас многие читают (в том числе профессиональные сантехники), которые уже сделали это, поэтому, если у вас есть какие-либо предложения о том, как улучшить или упростить его, мы будем очень признательны, и я буду обновлять статью по мере поступления новой информации.Я также опубликую второй пост, когда все будет сделано, чтобы показать несколько выполняемых шагов и готовые изображения.

Считыватель исправлений на данный момент:

  • Добавьте расширительный бачок перед насосом, а не после него, как показано сейчас
  • Остерегайтесь роста бактерий Legionella в такой системе с открытым контуром. Хотя эти бактерии редки, они опасны. Точно такой же риск существует, если у вас есть водонагреватель резервуарного типа и температура воды составляет около 120F.Решение: убедитесь, что мое устройство без резервуара горячее (легионелла умирает при температуре выше 122 ° F, то есть, возможно, 130 или выше), чтобы уничтожить бактерии. Кроме того, слейте воду из нагревательных контуров в межсезонье, чтобы вода не застаивалась в течение нескольких месяцев.
  • OR, создайте двухконтурную систему с теплообменником между двумя контурами, чтобы отопительная вода никогда не соприкасалась с горячей водопроводной водой. Для этого требуется кислородный барьер PEX и воздухоотделитель. Вы также можете купить безрезервуарные водонагреватели с двумя независимыми контурами: один для отопления, другой для питьевой воды.
  • Добавьте обратный клапан на обратную линию 3/4 ″, чтобы холодная вода не могла просачиваться обратно в коллектор вместо того, чтобы идти в Рим (я предполагаю, что это могло произойти, когда насос выключен)
  • На самом деле, добавьте обратный клапан на в каждую петлю , просто чтобы убедиться, что нет никаких неожиданностей потока и вода течет в нужном вам направлении. В противном случае холодная вода может неожиданно пролиться через петли.
  • На многие безрезервуарные обогреватели (включая Rheem, который я рекомендую выше) не распространяется гарантия на использование в системах отопления.Для меня это нормально, поскольку я считаю, что в любом случае гарантии бесполезны. Но стоит отметить.
  • Дальнейшая критика этого эксперимента появилась здесь, на форуме полезного сайта heatinghelp.com. Хотя эта ветка почти убедила меня в том, что я идиот, дело в том, что подобное обсуждение формируется где-то в Интернете по поводу каждой отдельной статьи, которая когда-либо появлялась в этом блоге . Многие сантехники проводят дни, проклиная этот сайт только потому, что я рекомендую, например, сделать некоторые из них самостоятельно с помощью PEX.Проблема в том, что мои товарищи-торговцы склонны использовать анекдоты, а не статистику, чтобы принимать решения по безопасности. Эксперимент будет продолжаться, но я постараюсь провести несколько тестов с моим другом, который работает в городской лаборатории по очистке / анализу питьевой воды.

А как насчет охлаждения?

Каждый дом должен быть спроектирован с учетом своего климата. Здесь, в Колорадо, яркое солнце почти каждый день, но ночи намного прохладнее из-за того, что мы возвышаемся на высоте 5000 футов над уровнем моря.Таким образом, в доме есть множество окон, выходящих на юг, для улавливания тепла и большего количества тепловой массы для сглаживания дневных и ночных колебаний температуры.

Летом эта картина переворачивается: Земля наклоняется так, что солнце находится почти над головой (а большие навесы, которые я построил на доме, затемняют окна от остальной части дома). Вы держите окна закрытыми в течение 90F дней, и интерьер остается прохладным. Летними ночами температура опускается ниже 60 градусов по Фаренгейту, поэтому вы включаете большой вентилятор, который выдувает дневную жару, чтобы все остудить и начать цикл заново.

Я считаю, что эта стратегия (наряду с отказом от Giant A / C Wussy) позволяет нам жить счастливо, не включая кондиционер в Колорадо. Но всегда есть запасной вариант: в большинстве современных домов без воздуховодов для охлаждения используется бесканальная система кондиционирования воздуха с мини-сплит-системой. Они могут быть более эффективными, чем центральные системы кондиционирования, потому что вы охлаждаете только те помещения, где накапливается тепло. Я добавлю такую ​​систему, если это необходимо, но мы обязательно сначала протестируем лето без кондиционера, так как место, вероятно, будет даже более комфортным, чем наш нынешний дом, даже без охлаждения.

В качестве последней шпаргалки — моя тележка для покупок от PexSupply, моего любимого поставщика сантехники. В моей тележке есть несколько дополнительных вещей для постройки ванных комнат, но в целом это полная система для дома площадью 1500 квадратных футов: около 1100 долларов, с бесплатной доставкой и без налога с продаж. Добавьте водонагреватель, и вы получите полную систему отопления и горячего водоснабжения, которая стоит меньше, чем одна низкоэффективная печь.

Повышение эффективности этой системы: Я также купил у Amazon две коробки с алюминиевыми теплоотражающими пластинами, которые должны немного улучшить теплопередачу и эффективность.Стоимость составила 2,45 доллара за 4-футовую пластину (245 долларов за каждую коробку из 100 штук).

Обновление

: после создания системы с ними, я считаю, что это было очень полезно, поскольку оно делает установку быстрее и чище, а улучшение теплопередачи — стоящая цель с деревянными полами — хотя они работают хорошо, вам нужно все тепло, которое вы можете получить. .

Обновление: год спустя

Эта система теперь запущена и работает, и вы можете прочитать результаты в статье об обновлении здесь:

Эксперимент с лучистым теплом — сработало ли оно?

Лучшая система теплого пола

Если вы новичок в нашем блоге, мы, молодая пара, строим дом из деревянного каркаса собственными руками, без долгов или ипотеки.Одно решение, которое мы должны были принять, заключалось в том, как мы хотели отапливать наш дом, и мы хотели поделиться лучшей системой лучистого теплого пола для наших нужд.

При строительстве дома на заказ нужно принять миллион решений. От того, как вы хотите построить бетонные стены до того, как отапливать свой дом и какую марку кровли выбрать, кажется, каждый этап требует обширного исследования, поскольку каждое решение влияет на каждое другое решение.

Задолго до того, как мы были готовы даже думать о переезде в наш дом, мы должны были решить, как мы будем его отапливать.Мы знали, что нам нужны полы с подогревом, потому что, честно говоря, однажды испытав такую ​​роскошь, трудно забыть об этом и вернуться к холодным полам в ванной комнате.

Однако знать, что вам нужны полы с подогревом, недостаточно.

Хотите водяное тепло? Электрическое тепло? В какую компанию вам следует пойти? Следует ли вам использовать систему «подключи и работай» или стоит попробовать пойти по пути «сделай сам» и покупать компоненты системы по отдельности? Следует ли устанавливать трубы в плите гаража вашего двухэтажного дома или у вас должно быть лучистое отопление на жилом уровне?

Необходимо принять так много решений, и, как и в любом другом случае, стоит провести исследование, прежде чем заходить слишком далеко в постройку дома.

Мы далеко не эксперты по системам лучистого отопления, но мы рады поделиться некоторыми знаниями о процессе принятия решения о выборе лучшей системы лучистого отопления для наших нужд .

Почему система теплого пола?

Если вы читаете эту статью, скорее всего, вы уже знаете, что вам нужна система лучистого отопления и полы с подогревом. А почему бы и нет? Полы с подогревом — это здорово!

Однако, если вы не уверены, зачем вам нужна такая система, вот несколько причин, по которым вы можете ее рассмотреть.

  • Cozy — В первую очередь (на мой женский взгляд) полы с подогревом уютные. Я был с ними всего в нескольких домах, но то чувство, которое вы испытываете, когда заходите утром в кафельную ванную комнату, незабываемо. Это отличный способ начать день. Почему-то удобные ножки заставляют остальное тело чувствовать себя уютно.
  • Контроль температуры из комнаты в комнату — Вы когда-нибудь сталкивались с проблемой обогрева всего дома только для того, чтобы понять, что в вашей спальне теперь слишком тепло для сна? И вы когда-нибудь хотели, чтобы ваша спальня была холодной ночью, только чтобы понять, что остальная часть вашего дома замерзает, когда вы просыпаетесь? Да.Мы тоже. Лучистое напольное отопление позволяет вам контролировать температуру для каждой комнаты или каждой зоны. Наш дом будет устроен так, что спальня — это его собственная зона, офис — это отдельная зона, ванная — это отдельная зона, а жилые помещения — это отдельная зона. Это будет потрясающе круглый год.
  • В доме нет холодных пятен — Многие люди, живущие в глуши, полагаются на дровяное тепло (особенно на дровяную печь) для сохранения тепла. Это почти всегда создает в доме горячие и холодные точки. В одном доме, в котором мы жили, дровяная печь была несколько отделена от остальной части дома, поэтому, несмотря на то, что она работала всю зиму, нам все равно пришлось иметь переносной электрический обогреватель в нашем офисе, потому что было невыносимо холодно.
  • Лучше для нового деревянного каркаса — Поскольку мы строим дом с деревянным каркасом специально, а древесина зеленая, на самом деле не рекомендуется слишком сильно нагревать конструкцию в первые несколько лет. Это идеальный вариант, если деревянный каркас сохнет медленно, а для нас дровяная печь, скорее всего, приведет к перегреву конструкции и слишком быстрой сушке древесины. Лучистое тепло намного легче контролировать и может обеспечить более равномерную температуру.
  • Система с замкнутым контуром — Для большинства источников топлива требуется впуск, а выпуск и воздухообмен по своей природе неэффективны.Система лучистого отопления — это система с замкнутым контуром, которая не требует воздухообмена, что просто делает такую ​​систему более эффективной.

Почему жидкостное лучистое отопление вместо электрического лучистого отопления?

Итак, как только вы решите, что вам нужна система лучистого отопления, вы выберете водяное или электрическое отопление?

Для нас ответ был очевиден, хотя не для всех.

Поскольку мы отключены от электросети и полагаемся на солнечную энергию, у нас нет доступа к большому количеству электроэнергии.В частности, в зимние месяцы в нашем районе не так много солнца, поэтому нам нужно свести потребление электроэнергии к абсолютному минимуму, чтобы о электричестве не могло быть и речи.

Нам нужна была система водяного отопления, потому что она могла работать от дровяного котла.

Древесина является для нас неограниченным ресурсом, а иногда даже побочным продуктом того, что мы делаем на участке (строительство деревянного каркасного дома ?!). Более того, система водяного лучистого отопления чище, чем дровяная печь, поэтому у нас есть плюсы дровяного отопления без каких-либо минусов.

Гидравлическое отопление также может обеспечить более равномерную температуру по сравнению с электрическим обогревом.

Почему система водяного теплого пола Warmboard Hydronic?

Когда мы сказали нашим инженерам (любезным ребятам из Shelter Institute в Вулидже, штат Мэн), что нам нужна система водяного лучистого отопления, они сразу же порекомендовали Warmboard. Они еще не сбили нас с пути рекомендациями, так что это то, что мы проверили в первую очередь.

Причины, по которым они рекомендовали Warmboard, и причины, по которым мы решили попробовать, заключаются в следующем.

1. Универсальная система водяного лучистого отопления.

Когда мы установили гидравлические трубки в нашу плиту (подробнее о том, почему это не наша основная система отопления, далее в статье), мы покупали компоненты в основном у одного человека, но это был бизнес по снабжению лучистым излучением, и производители различались по продуктам, которые мы покупали.

Warmboard — это универсальное решение для системы лучистого отопления, которая нам понравилась.

Поскольку мы впервые строим собственники, нам нравится подход Apple к строительной продукции.Под этим мы подразумеваем, что нам нравятся вещи, которые подключаются и работают. Строительство дома достаточно сложно, поэтому нам нравятся продукты, которые просто работают.

Warmboard может создавать макеты зон, прокладывать трубопроводы для зон, создавать макеты панелей и предоставлять все материалы, включая трубы и коллектор. Это не только облегчает нам задачу, но и при возникновении проблем с системой или отдельными компонентами мы можем позвонить в ОДНУ компанию, чьи продукты предположительно работают вместе.

2.Warmboard создает макеты ваших зон.

В нашей гаражной плите есть либо одна большая зона, либо нет зон, в зависимости от того, как на это смотреть. Мы не были так разборчивы, потому что никогда не планируем использовать эту систему… мы только установили трубы и коллектор, чтобы не исключать такой вариант. Тем не менее, мы не перестарались с тем, как проложить трубки, потому что все было лучше, чем ничего.

Проектирование системы лучистого отопления для жилого уровня немного отличается. Warmboard и их команда дизайнеров смогли проконсультироваться с нами по телефону, взглянуть на наши планы этажей и помочь нам определить, какие и где должны быть наши зоны.

3. Длина трубопровода рассчитывается за вас.

Когда у вас есть схемы зон, вам нужно подумать о трубопроводах в каждой зоне.

Чтобы быть эффективными и не терять слишком много тепла, необходимо, чтобы трубопроводы не превышали определенной длины. У нас есть большая зона в нашем доме, которая является основной жилой зоной (кухня, гостиная, коридор и прихожая), и Warmboard может дать вам компьютерное изображение того, как должны быть проложены трубопроводы.

Опять же, не то чтобы нам не нравилось думать и напрягать мозги, но строительство дома — тяжелая работа, поэтому нам нравится любая помощь, которую мы можем получить.

4. Макеты панелей рассчитаны под вас.

Warmboard имеет свои собственные фанерные панели (мы решили использовать S-панели, которые являются структурными панелями основания пола, по сравнению с панелями R, которые обычно устанавливаются поверх существующего основания пола, поскольку это обычно происходит при модернизации или переделке) с канавками для труб перед предварительной установкой. вырезать, экономя ваше время.

У них есть четыре типа панелей с цветовой кодировкой, и они дают вам карту того, какие панели находятся в вашем доме. Мы должны признаться, что это было очень приятно, и в день установки это было несложно.

5. Система лучистого теплого пола с малой массой.

Warmboard S-Panels — это фанерная подложка толщиной 1 ⅛ дюйма, которая считается малой по массе по сравнению с бетоном или гипсобетоном, которые имеют гораздо большую массу даже при толщине 1 дюйм. Плиты могут долго нагреваться или охлаждаться, что может быть проблематично, особенно весной или осенью, когда ежедневно наблюдаются большие колебания температуры.

Малая масса

Warmboard позволяет легко нагревать или охлаждать в течение нескольких минут, а не часов или даже дней.

Не только это, но и благодаря малой массе и высокой проводимости, климат можно регулировать с помощью воды при более низких температурах по сравнению с другими системами, что приводит к экономии энергии и снижению износа компонентов системы.

6. Конструкционный черный пол и система лучистого отопления в одном.

Поскольку мы строим свой дом с нуля, все, что мы можем сделать, чтобы убить двух зайцев одним выстрелом, является для нас победой.

Мы в любом случае хотели использовать фанерную подложку, и нам нужна была система лучистого отопления, так почему бы не создать систему «все в одном», если это нам сойдет с рук?

7.Трубопроводы отмечены на нижней части подкладки.

Если вы посмотрите это видео, то увидите, что нам пришлось просверлить нашу бетонную плиту после того, как были установлены наши гидравлические трубы. Несмотря на то, что у нас были кадры с воздуха, снятые с дронов, где были проложены наши трубопроводы, это было ужасающим событием. Мы успешно просверлили девять отверстий в бетоне, но больше никогда не хотим этого делать.

Warmboard указывает, где проходят трубопроводы в нижней части панелей, что означает, что если вам когда-либо понадобится что-либо сделать с подкладкой, вы будете знать, где проходит ваша трубка, что снижает вероятность ее прокола.

Скажем вам — лучезарная рулетка — это не веселая игра. Вообще. Даже если шансы в вашу пользу, если вы проиграете, вы проиграете ПЛОХО.

8. Установка проста.

Warmboard предоставляет прекрасный приветственный набор, который включает в себя инструкции по установке, пару больших распечаток ваших планов Warmboard (расположение панелей и трассы труб), фрезу, если вам нужно выполнить какую-либо нестандартную маршрутизацию для вашей трубки (у нас будет немного делать) и инструмент для выравнивания.

У нас плохая история установки практически всего.Если что-то может (или не может) ошибиться, поверьте нам, мы найдем способ.

Тем не менее, мы рады сообщить, что установка прошла гладко, все сказано и сделано. Посмотрите видео ниже, чтобы узнать, как полностью доставить и установить нашу Warmboard.

9. Снижение инженерных и строительных затрат.

Чем больше масса вашей системы лучистого отопления, тем больше вес конструкции. Чем выше вес конструкции, тем больше компонентов необходимо спроектировать и усилить, что означает дополнительные расходы.

Развитие полов с подогревом — следите за нашим прогрессом

Хотелось бы, чтобы мы могли дать вам полный обзор того, как работает наша система водяного лучистого отопления, мы еще не достигли этого, но будем знать, прежде чем мы это узнаем!

На момент написания этой статьи наша цель — высушить дом, а это значит, что нам нужны стены и крыша, поэтому установка излучающих труб — последнее, о чем мы думаем.

Несущий черновой пол — единственный компонент системы, которую мы установили, но мы очень хотим установить остальные.

Мы приглашаем вас остаться и теперь только следить за строительством нашего дома от начала до конца, но посмотреть, как работает система лучистого отопления, для нас все сказано и сделано!

Примите участие! Какой у вас опыт работы с теплыми полами и системами лучистого отопления?

Нам нравится, когда страницы нашего блога превращаются для других в ресурс, которым можно извлечь выгоду. Наш опыт и мнения ни в коем случае не единственные, и у каждого свой опыт, так что примите участие!

Мы хотим услышать от вас.Сообщите нам, что сработало для вас, о чем вы думаете, плюсы и минусы различных систем на основе опыта, и, возможно, другие смогут использовать эту информацию, чтобы выбрать лучшую систему отопления для своего дома.

Вам понравился этот пост? Если да, помогите нам производить их больше! Мы приложили много усилий, чтобы предоставить вам максимально качественный контент. Узнайте, как вы можете поддержать наш блог здесь, не тратя ни копейки!

Следующие две вкладки изменяют содержимое ниже.

Я начинающий поселенец, стремящийся стать независимым и свободным.В прошлом я работал на корпоративной работе, чтобы свести концы с концами и немного продвинуться вперед; это не сделало меня счастливым или уверенным в моем будущем. С тех пор, как я сделал шаг к самозанятости и стал вести более простую жизнь, уровень моего счастья значительно возрос, и я никогда не чувствовал себя более живым. Я наконец понимаю, чего хочу в жизни и как этого добиться, и именно об этом весь этот блог.

Полное руководство по системам теплого пола

Представьте, что вы в холодный день вышли из теплой постели или душа на теплый пол.Вот что произойдет, если у вас в доме установлен лучистый пол с подогревом.

Системы лучистого теплого пола нагревают предметы и людей в помещении непосредственно инфракрасным излучением. Такой способ обогрева намного эффективнее и комфортнее систем, обогревающих воздух; Благодаря теплу, исходящему от земли, температура в комнате будет более стабильной, без холодных пятен или сквозняков.

В этой статье мы рассмотрим три основные системы водяного теплого пола: электрическое , водяное и воздушное отопление пола .

Из этих трех чаще всего используются электрические и водные системы.

Водяной водяной теплый пол обычно используется для обогрева больших площадей пола и целых домов и обычно встраивается на этапе строительства.

Электрические лучистые полы с подогревом — отличный выбор для небольших проектов, таких как обогрев кухонного пола или холодной ванной комнаты. Его легко установить и недорого.


Вот наши основные рекомендации по системам электрического лучистого теплого пола, основанные на нашем опыте и исследованиях:

Лучшее в целом: Системы обогрева Электрические лучистые полы с подогревом с сенсорным термостатом Aube

Лучшая цена за деньги: полный комплект электрической системы теплого пола LuxHeat 120 В

Лучшее для небольших помещений: система теплого пола Heatwave с термостатом GFCI

Теперь давайте погрузимся в историю лучистого отопления , как оно работает и какие системы лучистого теплого пола используются в коммерческих и жилых помещениях.


История лучистого теплого пола

Многие люди считают, что лучистые полы с подогревом — это довольно новая концепция, но на самом деле это один из старейших способов обогрева дома. Системы лучистого теплого пола появились еще в 5000 году до нашей эры в Китае и Корее.

Кредит изображения: Wikipedia.org

Примерно в третьем веке до нашей эры. Римляне начали совершенствовать эту систему, создав слои плитки, бетона и дополнительный слой плитки, который был поднят на столбах, что позволяло нагретому воздуху циркулировать более свободно.

Однако эта система исчезла вместе с Римом и возродилась только в 17 веке в Европе, когда сэр Джон Стоун впервые начал использовать нагретую воду, циркулирующую по трубам, для обогрева сначала теплиц, а затем коммерческих помещений.

Это привело к усовершенствованию метода, а также к одним из первых исследований того, как работает лучистая теплопередача.

Лучистое отопление впервые появилось в США во время гражданской войны, когда нагретый воздух, аналогичный китайской концепции, использовался для обогрева больничных палаток.В 1907 году было обнаружено, что небольшие трубы с горячей водой можно заделать в бетон или штукатурку, и этот процесс начал применяться.

Однако до тех пор, пока Фрэнк Ллойд Райт не начал видеть преимущества системы, она стала широко использоваться.

Концепция

за лучистым теплым полом

Изображение предоставлено: Семинар по устойчивому развитию

Концепция, лежащая в основе системы, заключается в том, что тепло излучается от поверхности, подобно тому, как вы можете почувствовать тепло от горелки на плите на расстоянии от нескольких дюймов до футов.Таким образом, хотя система не нагревает воздух напрямую, она заставляет вас и предметы в комнате чувствовать себя теплее.

Преимущества лучистого теплого пола

Кредит изображения: Watts.com

Системы лучистого теплого пола имеют много преимуществ для домовладельца. Поскольку вы не нагреваете воздух, температура в комнате будет более стабильной от пола до потолка, поскольку тепло не уходит из холодных участков на землю.

Вы будете чувствовать себя более комфортно в комнате с лучистым подогревом пола, и во многих случаях оно потребляет меньше энергии, поэтому ваши счета за отопление могут быть намного ниже.Он подходит для различных типов полов, поэтому не умаляет красоту вашего дома.

А поскольку воздух не проходит через воздуховоды, по дому циркулирует меньше аллергенов. Его также легко запустить, он совершенно бесшумный и довольно простой в установке.

Ключевые компоненты систем теплого пола

Кредит изображения: ThisOldHouse

В зависимости от типа системы, которую вы выбираете, есть только несколько ключевых компонентов, которые необходимы для обеспечения работоспособности системы.

Для гидравлических систем все, что необходимо, — это водонагреватель или бойлер, трубы в полу, которые обычно сделаны из труб PEX, и водопроводный коллектор, включая все необходимые клапаны и фитинги, по которым горячая вода подается от бойлера к пол.

Для электрических систем вам понадобится коврик для пола с подогревом, который подключается к электрической панели вашего дома, и во всех системах вам понадобится термостат для управления системой и обогревом.

Типы установки излучающего теплого пола

Существует два основных стиля установки водяного теплого пола — влажная и сухая.

Обе системы могут использовать либо гидравлическую, либо электрическую энергию для обогрева пола. Название установки связано с тем, как проложены трубы или электрические провода.

Схема влажной установки
Изображение предоставлено: Государственный колледж Земли и минералов Пенсильвании,

В мокрой системе трубы или провода заделаны в бетон или другой материал, который может легко передавать тепло.

Это называется влажной системой, потому что провода или трубки помещаются во влажный материал; как только материал застынет, пол станет сухим, даже если вы используете метод водяного отопления.

Схема сухой установки
Изображение предоставлено: Государственный колледж Земли и минералов Пенсильвании,

В сухой системе трубки или кабели помещаются в полости под полом или между этажами.

Они ни во что не встроены. Оба метода обеспечат эффективный и постоянный нагрев, но вы можете обнаружить, что в зависимости от того, где вы устанавливаете обогреватель, один метод работает для вас лучше, чем другой.

Распространенные мифы о теплых полах

Кредит изображения: ConcreteNetwork.com

Хотя лучистое отопление существует уже тысячи лет, многие люди до сих пор считают, что это новая технология, что, в свою очередь, привело к появлению нескольких мифов и заблуждений, окружающих его.

Первый — сколько ему лет, и большинство людей считают, что он существует только последние 20 лет или около того.

Другой распространенный миф заключается в том, что он нагревает только пол, а не ваш дом. Это верно только в том случае, если вы используете небольшую электрическую систему для дополнительного отопления; Большинство систем лучистого отопления равномерно обогреют весь ваш дом.

Третий миф связан с повышением температуры; многие думают, что это означает, что система не работает.

Но на самом деле это горячий воздух, который поднимается вверх, поэтому в системе с принудительной подачей горячего воздуха у вас будет различная температура в комнате, поскольку воздух нагревается, поднимается, охлаждается и снова падает. В комнатах с теплым полом всегда остается тепло.

Многие люди также считают, что системы работают долго и не очень точны.

Большинство систем можно использовать для быстрого нагрева, однако при точной прокладке трубок или кабелей вы можете получать тепло именно там, где вам нужно и где оно нужно.

Теплый пол в сравнении с другими источниками лучистого отопления

Пол — не единственное место, где можно установить систему лучистого отопления. Их также можно разместить на стенах и потолке.

Теплый пол с подогревом, вероятно, является наиболее эффективным методом, поскольку в жилом помещении тепло распределяется равномерно.

Кредит изображения: BTL Property

Излучающие панели можно устанавливать на стены для обогрева небольших помещений.Они, как правило, менее эффективны, чем полы или потолки, потому что им сложно покрыть большие пространства.

Однако лучистые потолки часто могут быть даже более эффективными, чем лучистые полы, и поскольку поднимается только горячий воздух, а не сам нагревается, лучистый потолок может создать очень комфортную комнату, не нарушая при этом существующий пол.

Типы систем теплого пола

Можно рассмотреть три различных типа систем лучистого теплого пола.У каждого есть свои особенности, которые могут сделать его лучше или хуже для вашего дома.

1. Система теплых полов с воздушным обогревом

Системы с воздушным обогревом — это старейший тип лучистого тепла, который впервые был использован в Китае, Корее и Риме. Системы воздушного отопления немного менее эффективны, чем другие типы, и поэтому встречаются реже. Вместо того, чтобы качать воздух прямо под ваш пол, нагретый воздух циркулирует по ряду трубок, подобно тому, как используется вода.

Разница в том, что воздух легче, и его легче проталкивать через трубки, поэтому это может быть более быстрая система.

Изображение предоставлено EcoHome.net

В этой системе вы будете использовать обогреватель, но вместо того, чтобы проталкивать воздух через воздуховоды к вентиляционным отверстиям, он будет проталкивать воздух через воздуховоды или трубы в вашем полу, нагревая его.

Энергоэффективность этой системы может оказаться сложной задачей. Однако, поскольку обогреватели встраиваются в пол вместе с воздуховодами, они в целом занимают меньше места; Вам не нужна большая печь или бойлер.

Вам необходимо убедиться, что система закрыта и хорошо герметизирована, и ее нужно устанавливать с помощью влажной установки. Обогреватели размещены в ящиках внутри бетона и могут быть размещены в любом месте для облегчения доступа. При необходимости это может упростить техническое обслуживание и ремонт.

Полы с воздушным подогревом могут использоваться во всех типах зданий и с любыми полами, включая паркет, паркет, плитку, камень, ламинат, винил, линолеум и бетон.

Могут устанавливаться как в несущую плиту на уровне грунта, так и в системе подвесного перекрытия.

При установке плиты земля выравнивается, затем покрывается слоем установки из полистирола. Затем он используется для удержания печных ящиков, трубопроводов и воздуховодов, которые удерживаются на месте с помощью сетки.

Затем бетон заливается поверх установки обычным способом создания плиты. Отверждение начинается через 3 дня, а весь процесс занимает примерно 3 недели.

Модернизация возможна, но все же требует использования заливного бетона, мокрой установки.Сухая установка может быть невозможна с этим типом системы.

Затраты на систему теплого пола с воздушным подогревом

Кредит изображения: Ecohome.net

Стоимость установки системы воздушного отопления составляет примерно 14 долларов за квадратный фут, что аналогично гидравлическим системам. Сюда не входит стоимость настила, установленного над воздуховодами, или стоимость бетонной плиты.

Многие люди также предпочитают использовать частичную систему солнечных батарей, чтобы компенсировать эксплуатационные расходы, поскольку они могут быть выше с этим типом системы; Стоимость установки не включает установку солнечных панелей.

Стоимость использования этого типа системы зависит от множества переменных, в том числе от того, насколько хорошо изолирован дом, насколько велика система и комбинируете ли вы это с солнечными панелями.

В большинстве случаев вы сэкономите не менее 10% на счетах за электроэнергию.

Распространенные проблемы с системой теплого пола с подогревом воздуха

Самая распространенная проблема с системами этого типа — воздуховоды. Большинство воздуховодов со временем подвергаются коррозии внутри бетона, что приводит к проблемам в будущем.

Только одна компания в настоящее время производит воздуховоды неагрессивной формы, которые могут использоваться в системах этого типа без постоянных проблем. Бетон должен полностью затвердеть, прежде чем система может быть активирована для обеспечения успеха.

Эту систему нельзя устанавливать всухую, что может быть проблематичным при установке на втором этаже и установке без перекрытия.

Воздух не может удерживать столько тепла, как вода, поэтому они, как правило, не так эффективны в целом и в основном предназначены для коммерческих помещений.

Применение системы теплого пола с воздушным подогревом в коммерческих и промышленных помещениях

Кредит изображения: EcoHome.net

Лучистое тепло в целом очень эффективно, но проблемы с утечками в старых гидравлических системах привели к прекращению использования этого типа системы в школах, промышленных зданиях и коммерческих офисных зданиях.

Системы теплых полов с воздушным подогревом предлагают альтернативу старым водяным системам.

Этот тип системы чаще всего устанавливается в коммерческих помещениях, а не в жилых домах, и идеально подходит для магазинов, офисных зданий, школ и промышленных зданий любого типа.

2.

Электронная система водяного теплого пола

Кредит изображения: TheSpruce.com

В электронной системе лучистого теплого пола провода или кабели, а иногда и маты в небольших помещениях, прокладываются либо во влажном, либо в сухом виде под полом.Провода напрямую подключены к электричеству в доме, а пол регулируется термостатом. Система состоит из нескольких компонентов, в том числе напольных датчиков, нагревательного элемента — мата или проводов — и термостата.

В небольших помещениях коврики, заделанные проволокой, можно укладывать в тонкий слой строительного раствора, обрезая маты по площади. В больших помещениях сами провода обычно закручиваются в петлю на расстоянии около 3 дюймов друг от друга по всему пространству, а также заделаны тонким слоем раствора.

В системе используется тип теплопроводящего пластика, который помогает передавать тепло от кабелей на этаж выше.

Системы электрического лучистого теплого пола часто немного быстрее в использовании, поскольку кабели начинают генерировать тепло немедленно, вместо того, чтобы сначала нагревать воздух или воду, а затем прокачивать ее через систему.

Их можно без проблем установить под любым напольным покрытием, а кабели тонкие, поэтому они не поднимают пол так, как это сделала бы более толстая система.

Однако электрические системы лучистого отопления более дороги как в установке, так и в эксплуатации. Они могут быть менее инвазивными и более быстрыми в установке, особенно в небольших помещениях, таких как ванные комнаты, они часто могут использоваться как форма дополнительного обогрева.

Затраты на системы электрического лучистого отопления

Существует несколько типов систем электрического теплого пола, поэтому ваши точные затраты могут варьироваться в зависимости от того, что вы выберете. Однако вы можете рассчитывать заплатить около 20 долларов за квадратный фут за систему и установку.

Вы все равно сэкономите от 10% до 20% на средней стоимости электроэнергии для печей с принудительным нагревом воздуха просто потому, что эта система настолько эффективна при обогреве помещения; при этом не теряется ни тепло, ни энергия.

Лучшие электрические системы водяного отопления

Хотя различные системы в основном работают одинаково, они могут быть разных типов. Это могут быть сетчатые маты, твердые маты и незакрепленные провода, а также инфракрасный обогреватель. Инфракрасное отопление использует систему полос из углеродного волокна, прикрепленных к серебряным шинам, соединенным с медными электрическими полосами.


Основываясь на наших исследованиях и опыте, вот наши основные рекомендации для электрических систем лучистого теплого пола:

Лучшее в целом: Системы обогрева Электрические лучистые полы с подогревом с сенсорным термостатом Aube

Лучшая цена за доллар: LuxHeat 120v Electric Radiant Floor System Full Kit

Лучшее для небольших помещений: Система теплого пола Heatwave с термостатом GFCI


Применение систем электрического теплого пола в коммерческих и промышленных целях

https: // www.youtube.com/watch?v=XaRnqUIDxUI

Электрические лучистые полы с подогревом часто используются в коммерческих и промышленных целях. Различные типы ковриков или незакрепленных проводов позволяют выполнять настройку, которая может охватывать как большие, так и небольшие площади.

Универсальность установки, позволяющая проводить как влажную, так и сухую установку, а также всевозможные модификации, означает, что ее можно установить очень быстро и практически сразу же начать использовать, что делает ее хорошим выбором для больших зданий, в которых могут быть отдельные офисы. нагревать и контролировать.

3.

Система водяного теплого пола

Кредит изображения: PlumberMag.com

Гидравлическое лучистое отопление пола использует горячую воду для обогрева вашего дома и является наиболее эффективной из трех систем. Он состоит из бойлера или водонагревателя, который нагревает воду. Вода подается через серию труб из PEX, которые проложены под полом при влажной или сухой установке.

Горячая вода, циркулирующая по трубам, нагревает пол наверху.Система полностью закрыта, что позволяет воде течь по петле или по открытой системе.

Этот тип системы может быть установлен под любым напольным покрытием и при этом очень эффективен. Она потребляет меньше энергии, чем традиционная печь с принудительным нагревом, что позволяет сэкономить до 30% на счетах за электроэнергию. Доступны различные типы установок, поэтому его можно модернизировать или установить заново.

Типы систем водяного теплого пола

Кредит изображения: HydronicHeatingDaikobi

По сути, существует два различных метода использования водяных систем водяного теплого пола — открытый и закрытый.В процессе с открытым контуром вода забирается из источника, такого как колодец, нагревается и однократно прокачивается через систему перед сбросом.

В закрытой системе теплообменник постоянно нагревает воду, которая циркулирует по полу. В этом типе системы содержится вода, поэтому меньше шансов на то, что что-то будет загрязнено или занесет в систему такие вещи, как бактерии.

Ключевые компоненты системы водяного теплого пола

Гидравлическая система довольно проста и состоит из источника тепла, трубок, водопроводного коллектора и жидкой среды, теплообменника и насоса.

В качестве источника тепла вы можете использовать практически любой метод нагрева воды, включая водонагреватели, бойлеры, геотермальные обогреватели, солнечные водонагреватели или системы без резервуаров. Трубки почти всегда представляют собой PEX, гибкие трубки, которые не трескаются, не корродируют и не ломаются с течением времени.

В качестве жидкой среды большинство людей выбирают воду, но в закрытой системе можно использовать гликоль или смесь воды с антифризом, если ваша система подвержена риску замерзания при низких температурах, когда она не используется.

В системах с замкнутым контуром необходим теплообменник, а для поддержания циркуляции воды по трубам необходим насос. Вся система подключена к термостату для управления.

Вот короткое видео от ProHome о различных частях системы водяного теплого пола.

Использование по назначению излучающей системы водяного отопления

Эту систему можно использовать как единственный источник тепла в вашем доме.Потребуется регулярное обслуживание котла, чтобы он продолжал работать должным образом, и вы можете обнаружить, что система достаточно эффективна, и вам не нужно устанавливать термостат на такое же высокое значение, как при использовании других источников тепла.

Процесс установки системы лучистого водяного отопления

Кредит изображения: Nu-Heat

Процесс установки довольно прост и может быть как влажным, так и сухим. Котел подсоединяется к водопроводному коллектору, ряду труб и клапанов, по которым вода направляется на пол.Коллектор соединен с рядом труб, которые можно прокладывать петлей по полу на расстоянии примерно 3 дюйма друг от друга. При влажной укладке ее можно покрыть бетоном, а при сухой укладке — в полости между этажами.

Его можно установить под любым напольным покрытием, включая дерево, плитку и камень, ламинат, винил, линолеум или бетон, и весь процесс в основном зависит от размера установки, а также от того, является ли установка влажной или сухой; Для влажных укладок потребуется примерно 3 недели для отверждения, в то время как при сухих укладках верхний пол можно сразу положить и ввести в эксплуатацию в течение нескольких дней.

Стоимость Hydronic Radiant Floor

Стоимость установки гидронной системы одна из самых низких из трех. Начальные затраты составляют около 10 долларов за квадратный фут для сухой установки и могут доходить до 14 долларов за фут для влажной установки. Сюда не входит стоимость чистового пола или бетона в случае мокрой укладки.

Эксплуатация системы более эффективна, чем другие виды отопления, и может сэкономить до 30% на счетах за отопление, в зависимости от типа выбранного вами источника тепла и типа используемого топлива.

Распространенные проблемы и способы их устранения в системах водяных полов с тепловым излучением

Кредит изображения: Griffith Energy Services

Существует несколько проблем с большинством гидравлических систем, и наиболее частые из них связаны с клапанами и циркуляционными насосами. Их нужно время от времени ремонтировать или заменять.

Другой распространенной проблемой является воздушная пробка, которая возникает, когда воздух попадает в систему и препятствует циркуляции воды.Возможность выхода воздуха через определенные клапаны может помочь решить эту проблему.

Ремонт обычно стоит от 200 до 500 долларов, в зависимости от проблемы и необходимости замены деталей.

Применение систем водяного отопления в коммерческих и промышленных целях

Подобно другим формам лучистых полов в системах водяного отопления, системы водяного отопления часто используются в коммерческих и промышленных целях. Они могут помочь создать более равномерное тепло по всему зданию при меньших затратах, поэтому они имеют смысл для более крупных компаний и предприятий, которые владеют собственными помещениями, а не сдают помещения в аренду.

Эти типы систем часто могут сделать его более удобным для сотрудников, а также для клиентов в розничных сетях, без горячих или холодных точек, с которыми нужно иметь дело.

Теплый пол своими руками

Хотя большинство домашних систем, использующих лучистое отопление, являются электрическими, можно установить небольшие секции водяного отопления, если вам удобно работать с водопроводом.

Некоторые компании пришлют вам комплект, который содержит все различные части и макет, который вы можете использовать для установки системы.

Как правило, самостоятельные работы следует выполнять только для дополнительных систем, а также для сухих установок; «влажные» установки и системы для всего дома следует доверить профессионалам.

Компании по производству полов с лучистым теплом, предлагающие продукцию и услуги по установке

Вот некоторые из компаний, которые обеспечивают установку полов с лучистым обогревом и первоклассную продукцию.

  • Radiantec — они производят и продают материалы для водяного отопления для вашего пола.Они работают с 1979 года и базируются в Линдонвилле, штат Вермонт.
  • NuHeat — они поставляют системы электрического лучистого отопления через нескольких дилеров в США. Их систему относительно легко установить на различные напольные покрытия, будь то ламинат или паркет.
  • Orbit Radiant Heating — еще один отличный поставщик электрических систем лучистого теплого пола. Предлагают системы отопления от Tech Series и Nexans. Вы можете перейти на их веб-сайт и заказать свою продукцию.Вы также можете запросить расценки на их веб-сайте через представителя службы поддержки.
  • WarmlyYours — WarmlyYours — одна из самых уважаемых компаний в области систем с подогревом полов. Они предоставляют всесторонние услуги, когда речь идет о полах с подогревом в жилых и коммерческих помещениях.

Идеи энергосбережения: 18 способов сделать старый дом более энергоэффективным

Экономия энергии в старом доме может быть сложной задачей, особенно если вы только что переехали в собственность, которая давно не обновлялась.Историческая недвижимость не была построена с применением энергоэффективных методов, а их привлекательный дизайн часто сопровождается высокими счетами за электроэнергию. При этом существует множество простых способов сделать старый дом более энергоэффективным, не требуя капитального ремонта.

Хотя старые неизолированные дома со сплошными стенами действительно теряют больше тепла, чем недавно построенные дома, а устаревшие, неэффективные приборы и оборудование потребляют больше энергии, чем необходимо, можно провести некоторые простые улучшения, чтобы сделать ваш дом теплее и сократить счета.

Хотите заняться другими проектами дома? Наше руководство по ремонту дома будет полезно прочитать, если вы беретесь за более крупный проект.

(Изображение предоставлено Брюсом Хеммингом)

Когда дело доходит до внесения значительных изменений в старый дом, существует много противоречивой информации о том, что лучше всего предпринять, особенно если вы имеете дело с перечисленным здание или собственность, расположенная на заповедной территории — наши профессиональные гиды подробно расскажут, что делать в любом из этих обстоятельств.

Самая большая проблема — когда вносятся несоответствующие, необратимые изменения или когда не указаны воздухопроницаемые материалы.

Внимательно подумайте, каким советам вы следуете при решении таких вопросов, как отопление и изоляция, и работайте только с компаниями, имеющими опыт работы со старинной недвижимостью.

По возможности, отремонтируйте, а не заменяйте и проконсультируйтесь с местными властями, прежде чем вводить какие-либо энергосберегающие меры, которые могут иметь физическое или визуальное воздействие на вашу собственность.

1. Переключитесь на поставщика энергии

Каким бы старым ни был ваш дом, весьма вероятно, что вы переплачиваете за электроэнергию просто потому, что давно не меняли поставщиков. К сожалению, лояльность на самом деле не окупается, когда речь идет о том, чтобы оставаться с одним и тем же поставщиком в течение многих лет — и если вы используете стандартный тариф с вашим поставщиком, вы можете быть уверены, что платите слишком много. Воспользуйтесь нашим инструментом сравнения энергопотребления, чтобы найти лучшего поставщика для вашего дома.

(Изображение предоставлено Getty Images)

2.Заполнение промежутков между половицами

Старые половицы добавляют характер комнате, но поразительно, как много тепла может теряться через промежутки между ними: в сумме это может быть эквивалентно маленькому окну, которое постоянно остается открытым.

Если просто положить большой ковер зимой, это может обеспечить дополнительную изоляцию, но устранение проблемы может обеспечить лучшее решение в долгосрочной перспективе. Фактически, по оценкам The Energy Saving Trust, заполнение пробелов может сэкономить до 40 фунтов стерлингов на комнату в год.

Пошаговые инструкции см. В нашем руководстве по устранению сквозняков.

(Изображение предоставлено Роджером Хантом)

3. Переход на светодиодное освещение

Еще один простой способ сделать старый дом более энергоэффективным — обновить осветительную арматуру и заменить старые вольфрамовые лампы на светодиоды, что в среднем последние 25000 часов, может мгновенно снизить потребление электроэнергии.

Хотя светодиодные лампы могут быть дорогими, экономия на счетах за электроэнергию обычно компенсирует затраты.Теперь лампы доступны во всех стилях, от точечных светильников с регулируемой яркостью до ламп накаливания.

Найдите широкий выбор великолепных светодиодных фонарей в Lights 4 Fun

(Изображение предоставлено: Lights 4 Fun)

4. Или даже погрузитесь в мир интеллектуального освещения

. Умная система освещения означает небольшие первоначальные вложения, и в долгосрочной перспективе вы обязательно сэкономите — как по затратам, так и по энергии. В частности, если вы переключаетесь напрямую с ламп накаливания на галогенные лампы с низким энергопотреблением или просто вкладываете средства в интеллектуальные розетки, чтобы контролировать и контролировать потребление энергии подключаемыми приборами.

В дополнение к их свойствам энергосбережения, интеллектуальное освещение также удобно, помогая пользователям оптимизировать свою систему освещения благодаря возможности управлять всем освещением в вашем доме со своего смартфона.

Если вы хотите узнать больше об интеллектуальном освещении, прочтите наше руководство по лучшим устройствам интеллектуального освещения для освещения вашего дома. Убежденный? Стартовый комплект Philips Hue — лучшее место для начала. Вы найдете лучшие предложения, доступные в настоящее время, в нашей таблице сравнения цен ниже.

Лучший на сегодняшний день стартовый комплект для персонального беспроводного освещения Philips Hue

5. Проверьте свою текущую систему отопления

Ежегодное обслуживание важно, чтобы ваш котел работал должным образом, но если ему больше 10 лет, вам следует подумайте о замене его высокоэффективной конденсационной моделью, которая может сэкономить до 305 фунтов стерлингов в год.

Если ваши радиаторы не работают эффективно, проверьте, не холоднее ли они вверху, чем внизу, так как это означает, что в системе может скопиться воздух.Прокачать их для решения проблемы — простая задача, которую можно выполнить своими руками.

Если, однако, верхняя часть радиатора горячая, а нижняя — холодная или обычно они не такие теплые, то, вероятно, в системе имеется осадок, который необходимо промыть — процесс, который обычно стоит около 500 фунтов стерлингов.

Для получения дополнительных советов по как можно более эффективному отоплению дома просмотрите наше руководство по отоплению дома, которое охватывает все, от центрального отопления и радиаторов до печей, полов с подогревом и т.

(Изображение предоставлено компанией Radiator)

6. Защищенные от сквозняков двери и окна

Узкие зазоры вокруг окон и дверей могут создавать неприятные сквозняки, а также дребезжать. Избегайте использования силиконовых герметиков для заполнения зазоров и используйте вместо них вытяжные ленты, которые при необходимости можно удалить в будущем. Также обратите внимание на ненавязчивые решения для почтовых ящиков и замочных скважин, а также средства защиты от сквозняков.

Створки окон также могут быть проблемой из-за необходимого зазора вокруг раздвижного механизма, но специализированные компании, такие как Ventrolla и The Sash Window Workshop, могут добавить незаметную защиту от сквозняков.Узнайте, как восстановить и сохранить деревянные окна; воспользуйтесь нашим руководством по обслуживанию и ремонту окон с металлическими рамами.

Как вариант, подумайте о замене старинных дверей и окон на оригинальные конструкции — наше руководство о том, как выбрать окна для старинных домов, дает много вдохновения.

(Изображение предоставлено Garden Trading)

Исключатели сквозняков в магазине …

7. Утеплить чердак

Больше из Period Living

(Изображение предоставлено Period Living)

Period Living is Журнал британских бестселлеров о старинных домах.Получайте вдохновение, идеи и советы прямо к вашей двери каждый месяц с подпиской.

Около четверти тепла в доме теряется через неизолированное пространство на крыше, но это довольно легко исправить с помощью соответствующей изоляции.

Наиболее широко используемым материалом является минеральная вата (глубиной от 27 до 30 см), так как она очень рентабельна по цене около 20 фунтов за рулон. Минеральная вата, несмотря на то, что она неудобна в использовании и требует использования защитной одежды, обладает хорошими огнестойкими и звукоизоляционными качествами.

Натуральные материалы, такие как лоскутное одеяло из овечьей шерсти или рыхлая целлюлоза (сделанная из переработанной газеты), более удобны для работы и хорошо подходят для использования в старых домах, но также следует рассмотреть возможность использования воздухопроницаемой пенопластовой изоляции, такой как Icynene.

В нашем главном руководстве по утеплению крыши объясняется все, что вам нужно знать при утеплении чердака, чтобы сделать старый дом более энергоэффективным.

8. Добавьте интеллектуальное управление отоплением

Не пропустите это, технофобы, поскольку интеллектуальные термостаты могут помочь вам сэкономить невероятное количество энергии — и денег — на ежегодной основе.Если и есть одна форма интеллектуальных технологий, в которую стоит инвестировать, мы обещаем, что это именно эта.

Благодаря топовым моделям, способным изучать ваше поведение при нагревании — и, следовательно, как лучше всего их оптимизировать — он идеально подходит для сокращения вашего счета за электроэнергию. Более того, вы сможете увидеть свою экономию благодаря ежемесячным отчетам.

Воспользуйтесь нашим руководством по интеллектуальным термостатам, чтобы узнать, какую выгоду вы можете получить от его приобретения, и найдите лучшие интеллектуальные термостаты в нашем руководстве для покупателя.

(Изображение предоставлено Google)

9. Установите вторичное остекление

Не только оригинальные оконные рамы могут быть причиной сквозняков, но и остекление часто бывает очень тонким, что создает холодную внутреннюю поверхность.

В результате эти архитектурные предметы антиквариата, как правило, заменяются современными конструкциями с двойным остеклением. Однако стоит помнить, что если окна подлежат ремонту, можно посмотреть на установку вторичного остекления.

Высококачественные алюминиевые системы можно подобрать по цвету к окнам, а магнитные системы можно вынуть летом.Вторичное остекление также снижает дорожный шум, а панели обычно очень незаметны и при необходимости могут быть открыты.

Хотите получить дополнительную информацию о том, как установить вторичное остекление? Вы найдете все, что вам нужно знать, в нашей специальной функции.

(Изображение предоставлено Филипом Лаутербахом)

10. Инвестируйте в зеленую энергию

Самыми популярными возобновляемыми источниками энергии для старинной недвижимости являются солнечная и ветровая энергия, но также возможно получение энергии из земли и воздуха.

Хотя возобновляемые источники энергии могут дать значительную экономию на ваших счетах, они также могут оказать негативное влияние на внешний вид вашего дома, поэтому убедитесь, что у вас есть все факты, прежде чем инвестировать.

Если вы не можете самостоятельно производить возобновляемую энергию, теперь довольно легко переключиться на поставщика возобновляемой энергии без необходимости устанавливать что-либо в собственном доме. Найдите лучшего поставщика экологически чистой энергии для своего дома в нашем руководстве для покупателя.

(Изображение предоставлено Джоди Стюарт)

11.Установите энергоэффективную печь.

В отличие от открытого огня, при котором большая часть тепла теряется прямо в дымоходе, дровяные печи герметично закрыты от помещения. Это означает, что они потребляют меньше топлива и излучают тепло по всей комнате, что делает их идеальным решением, если вы ищете способы сделать старый дом более энергоэффективным.

Просмотрите наше основное руководство по выбору печи, если вам нужна дополнительная помощь в выборе лучшая модель для вашего дома.

(Изображение предоставлено: Ton Bouwer)

12.Заблокировать дымоход

Было подсчитано, что более четырех процентов тепла в доме теряется прямо через открытый дымоход, но эту проблему можно легко решить, установив устройство, блокирующее сквозняк, например «Дымоход овец».

Изготовлен из толстого слоя войлока, его можно вставить в дымоход, когда камин не используется, и просто вынуть, когда нужно разжечь огонь. Если камин никогда не используется, вы можете выбрать вместо него воздушный шар для дымохода.

(Изображение предоставлено Литтл Грин)

13.Утеплить стены

По оценкам, 35 ​​процентов тепла в неизолированном здании может быть потеряно через стены, но это сложно устранить.

Дома, построенные до 1920 года, имели сплошные стены, а не полость, которую можно было заполнить изоляцией.

Сплошные стены можно изолировать как изнутри, так и снаружи, но оба решения включают покрытие существующей отделки стен, что может означать потерю старинных черт.

Для внутренних стен могут применяться жесткие изоляционные плиты или каркасная стена, заполненная мягкой изоляцией.Затем поверх накладывается штукатурка. Это неизбежно влияет на существующие плинтусы и карнизы. Стоимость внутренней изоляции стен составляет от 40 до 50 фунтов стерлингов за м 2 2 .

Для утепления внешних стен наносится слой утеплителя, который покрывается известковой штукатуркой или другой облицовкой. Это может полностью изменить внешний вид дома и повлиять на такие элементы, как свесы, подоконники и дверные проемы, поэтому не подходит для красивых фасадов многих старинных домов.

Стоимость дополнительной теплоизоляции стен в среднем доме с тремя спальнями составит от 5 000 до 9 000 фунтов стерлингов.

Узнайте больше об утеплении вашего дома в нашем руководстве.

(Изображение предоставлено Фэрроу и Болл)

14. Затем изолируйте полы тоже

Около 10 процентов тепла теряется через полы, поэтому изоляция их должна иметь большое значение, если вы смотрите для способов сделать старый дом более энергоэффективным.

Есть два типа полов: массивные и подвесные. Твердые полы находятся в непосредственном контакте с землей, поэтому, не поднимая их, сложно добавить теплоизоляцию, но покрытие их воздухопроницаемыми натуральными коврами, такими как кокосовое волокно, поможет.Избегайте дизайна с резиновой подкладкой.

Если исходный пол был ранее заменен бетоном и имеет влагонепроницаемую мембрану, то укладка поверх него плавающего деревянного пола может улучшить тепловые характеристики.

Если есть проблемы с влажностью бетонного пола, подумайте о том, чтобы заменить его известняком, сделанным из воздухопроницаемой извести и заполнителя.

Подвесные полы просто утеплить там, где есть доступ снизу, например, в подвал. Между балками балок может быть уложен утеплитель стеганого типа, поддерживаемый сеткой.Изоляция сверху предполагает подъем половиц, поэтому дважды подумайте, если пол имеет историческую ценность.

Если вы потревожите доски, поднимайте их по небольшому количеству. Могут использоваться различные мягкие изоляционные материалы, поддерживаемые сетками, или жесткие материалы, которые могут опираться на деревянные балки.

Чтобы узнать, как утеплить полы в старых домах, ознакомьтесь с нашим специальным руководством.

(Изображение предоставлено: оригинальный стиль)

15. Отражение тепла от радиаторов

Установите усилители за радиаторами, чтобы отражать тепло обратно в комнату.Помимо предотвращения потерь тепла через стены, это может сэкономить до семи процентов на счетах за отопление. Установка радиатора должна стоить менее 10 фунтов стерлингов.

(Изображение предоставлено Castrads)

16. Добавьте подкладку для штор

Тепловая подкладка для ваших штор может снизить потери тепла на 14%. Одинарное остекление имеет коэффициент теплопроводности 5,5 Вт / м 2 , но его можно снизить до 1,0 Вт / м 2 с помощью штор с термической подкладкой. Это будет стоить примерно от 20 фунтов за занавеску.

(Изображение предоставлено Фионой Уокер Арнотт)

17. Улучшите изоляцию наклонных потолков

Если в комнатах вашего первого этажа (или второго этажа в трехэтажном доме) есть наклонная часть, это часто связано с тем, что гипсокартон имеет наклонную поверхность. были установлены, чтобы позволить холодному воздуху циркулировать сверху и вентилировать стропила.

Это может привести к феноменальным потерям тепла, если не изолировать должным образом, поэтому установите изоляционные плиты и заново оштукатуривайте. Это может быть дорого, но имеет большое значение для тепла и, следовательно, комфорта в комнате.Стоимость будет от 12 фунтов стерлингов / м2, включая рабочую силу.

(Изображение предоставлено Крисом Снуком)

18. Приобретите отдельно стоящие электрические плиты для небольших комнат

Особенно в больших старинных зданиях, обогревая весь дом, когда вы используете только одну комнату — скажем, домашний офис — для большую часть дня не использует энергию.

Добавить комментарий

Ваш адрес email не будет опубликован.
