Теплые полы водяные в частном доме своими руками. Плюсы и минусы

Главная » Новости » Теплые полы водяные в частном доме своими руками. Плюсы и минусы

08.12.2019 в 16:29

Новости

Содержание

1. Теплые полы водяные в частном доме своими руками. Плюсы и минусы
2. Электрический теплый пол в частном доме. Монтаж водяного теплого пола
3. Технология теплого пола в доме. Водяной теплый пол своими руками — инструкция и Видео
   • Устройство водяного теплого пола
4. Теплый пол в частном доме по грунту. Какой «пирог» должен быть под тёплым полом
5. Видео как сделать тёплый пол своими руками.

Теплые полы водяные в частном доме своими руками. Плюсы и минусы

Теплый пол водяной своими руками имеет хорошие и плохие стороны. До того, как сделать теплый пол в частном доме, нужно учесть их все.

В чем плюсы водяного отопления:

• Подобная система обеспечивает комфортные тепловые условия. Тепло поднимается снизу вверх. Это прогревает все помещение. Особенно это актуально в частных домах с высокими потолками.
• Когда ноги находятся в тепле, понижение температуры окружающего воздуха незаметно находящимся в помещении людям.
• Поскольку теплый пол от отопления – низкотемпературный обогреватель, он не сушит воздух.
• В роли обогревателя используется вода температурой гораздо ниже, чем нужно радиаторам. Применение такой системы для отопления в частном доме хорошо совмещается с конденсационными котлами или тепловыми насосами.
• Существует возможность отключения части контуров от системы.
• Нагретый бетон долго сохраняет температуру и в помещении поддерживается стабильный тепловой режим. Это хорошо работает при использовании твердотопливных котлов.
• Вся укладка водяного теплого пола спрятана в полу и не нарушает общую картину комнаты.

Все элементы пола входят в напольное покрытие

Однако существует и ряд недостатков, на которые следует обратить внимание, устраивая водяные теплые полы в частном доме:

• Требуется качественное выполнение всех этапов монтажа до того, как залить теплый пол. Исправление ошибок или неисправностей по окончании работы – дело материально затратное, а иногда и невозможное.
• Теплый водяной пол в квартире может быть сделан только с разрешения соответствующих органов правления.
• Медленная и незначительная регулировка теплого водяного пола. Используя отопительный котел, можно настроить теплый пол на небольшой диапазон, в квартире с центральным отоплением нельзя регулировать вовсе.
• Не всякие покрытия совмещаются с теплыми поломи. На них не рекомендуется устанавливать громоздкую мебель или стелить ковры.
• Толщина теплого пола около 10 см. Это необходимо учитывать при проектировке комнаты в целом.
• Утепление межэтажных перекрытий увеличивает нагрузку на балки.
• Установка циркуляционных насосов и терморегуляторов обязательна.
• Устройство таких полов довольно недешево.

Взвешивая все за и против, нельзя сказать, что сделать теплые полы, – это повысить комфорт за небольшую доплату. Хотя многие мастера могут сделать водяной теплый пол в доме своими руками. Выполняя ряд важных правил, можно добиться положительных результатов.

Электрический теплый пол в частном доме. Монтаж водяного теплого пола

Водяной теплый пол в частном доме укладывается по следующей технологии:

1. Монтаж коллектора . Коллектор устанавливается в коллекторный шкаф или предназначенную для него нишу в стене, после чего выполняется его подключение к отопительному оборудованию.
2. Установка демпферной ленты . Лента укладывается по всему периметру здания или вокруг того участка, где будет находиться отопительный контур. Наличие ленты не только компенсирует температурное расширение, но и позволяет снизить теплопотери.
3. Армирование . На слой теплоизоляции нужно уложить арматурную сетку, которая фиксируется анкерами и соединяется между собой обычной проволокой.

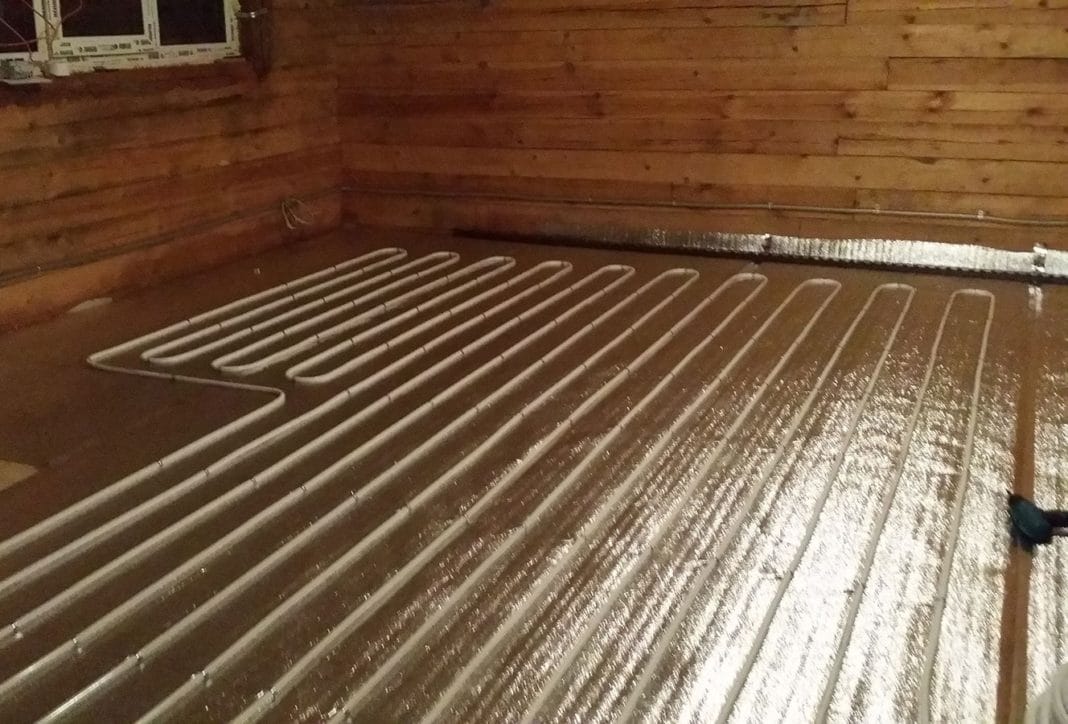

4. Монтаж труб . Трубы водяного контура разматываются, причем нужно следить, чтобы они не выкручивались по своей оси. Трубопровод укладывается в соответствии с выбранной схемой и фиксируется при помощи кронштейнов или хомутов.
5. Подключение к коллектору . Все контуры подключаются к соответствующим выводам, после чего систему можно заполнять теплоносителем. Водяной контур нужно оставить на двое суток в рабочем состоянии для проверки на предмет протеканий.
6. Заливка стяжки . Поверх заполненной водой системы заливается обычная цементная стяжка, которую нужно оставить до полного застывания (обычно на это требуется около месяца). Когда раствор окончательно высохнет, можно будет запускать отопление в рабочем режиме. Преждевременный запуск системы с большой вероятностью приведет к повреждению бетонного слоя.

Технология теплого пола в доме. Водяной теплый пол своими руками — инструкция и Видео

Водяные теплые полы – самое экономичное решение для полного или частичного обогрева частных домов, отапливаемых с помощью котла.

При обогреве пола распределение температуры происходит по вертикали снизу вверх, что создает наиболее комфортные условия в различных зонах: у пола воздух получается теплее в среднем на 5 градусов, а в зоне дыхания – более прохладным. Это улучшает общее самочувствие и позволяет сэкономить энергоресурсы.

Устройство водяного теплого пола

Чтобы выполнить теплый водяной пол, который будет служить долгие годы без протечек, необходимо строго соблюдать технологию и все этапы монтажа. Водяной теплый пол состоит из нескольких слоев:

• Гидроизоляция, предотвращающая намокание утеплителя и бетонной стяжки. Обычно для этих целей применяют полиэтиленовую пленку;
• Все стыки со стенами в обязательном порядке изолируют от стяжки с помощью демпферной ленты – она необходима, чтобы амортизировать расширение бетона при нагреве. Если помещение слишком большое или имеет сложную форму, а теплый пол состоит из нескольких контуров – с помощью демпферной ленты необходимо также сделать деформационные швы.
• Теплоизоляция – ее задача не допустить утечек тепла через перекрытия. В качестве теплоизоляции водяных полов могут служить как минеральные теплоизолирующие маты, так и полистирольные плиты;
• Еще один слой гидроизоляции из полиэтиленовой пленки, предотвращающий вытягивание влаги утеплителем из бетонной стяжки. В случае утепления полистиролом достаточно проклеить стыки плит монтажным скотчем;
• Арматурная сетка или специальные модули для укладки труб;
• Трубы, уложенные в контур определенной формы;
• Бетонная стяжка толщиной не менее 5 см;
• Финишное декоративное покрытие.

Теплый пол в частном доме по грунту. Какой «пирог» должен быть под тёплым полом

Схема устройства пола по грунту несколько отличается от обычного пирога, используемого для монтажа системы отопления по уже готовому основанию. Выполняются следующие этапы работ:

• Присыпка – изначально на основание засыпается песок. Толщина слоя приблизительно 15 см. осуществляется уплотнение грунта виброплитой. Тщательная трамбовка необходима, чтобы избежать дальнейших просадок грунта. Песок утрамбовывается мокрым способом. В случае близкого расстояния до грунтовых вод, изготавливается дренажная система.
• Слой щебня – на утрамбованный слой засыпается щебень или любой другой похожий материал. Выполняется трамбовка. Толщина слоя керамзита или щебня вместе с песком должна быть не менее 30 см.
Черновая стяжка – толщина 10-15 см. Перед заливкой бетона изготавливается армирующая сетка. Если фундамент будет иметь большую площадь, обязательно изготовление компенсационных расстояний между зонами. В промежутке укладывается демпферная лента.
Монтаж на грунтовое основание без использования отделов для компенсирования нагрузки, приводит к растрескиванию стяжки в процессе высыхания. Предотвратить появление трещин можно также воспользовавшись старым проверенным способом. После заливки стяжка накрывается пленкой и поливается водой каждый день по нескольку раз в течение недели.
• Гидроизоляция – стелется по всей площади плиты. Концы изоляции должны находить на стены, приблизительно на 15 см. Остатки которые будут выступать после окончания работ, срезаются малярным ножом.
• Теплоизоляция – утепление пола на грунте обязательно. В отличие от обычной стяжки, в процессе монтажа теплых полов необходимо обеспечить экран для минимизации тепловых потерь. В качестве изоляционного материала используют полистирольные плиты или пенопласт. Теплоизоляция грунта выполняется таким образом, чтобы плиты полностью закрывали поверхность стяжки, а по бокам выступали над поверхностью пола на 10-15 см. Оптимальная толщина полистирола 5-10 см.
• Армирование и водяной контур – устройство водяного теплого пола по грунтовому основанию выполняется с применение армирующей сетки, уложенной на черновую стяжку. Арматура одновременно служит двум целям: основанием для укладки водяного контура и армирующим слоем, препятствующим разрыву финишного слоя стяжки.
• Финишная стяжка – устройство тёплого водяного бетонного пола по грунту заканчивается чистовой цементной стяжкой. Предварительно выставляются маяки, по которым раствор стягивается и расправляется правилом. Так как финишная стяжка является основанием для напольного покрытия, предъявляются высокие требования относительно плоскости.

Видео как сделать тёплый пол своими руками.

Категории: Дом по грунту

Понравилось? Поделитесь с друзьями!

⇦ Газоблок или пеноблок, что лучше. Сравнение блоков

⇨ Фанера влагостойкая для пола. Влагостойкая фанера для пола

Теплый пол водяной от газового котла в доме своими руками

Если вы хотите сделать теплый пол водяной от газового котла в доме своими руками, то вам стоит остановиться на четырех важных моментах в этом процессе.

Для начала посмотрим, какие работы по шагам вам придется выполнить, чтобы сделать теплый пол водяной от газового котла в доме своими руками.

Последовательность работ

Будем считать, что согласование по газу вы получили, врезка в трубу произведена и вам остается только смонтировать отопительное оборудование в вашем доме.

Тогда все работы вам следует провести в следующем порядке:

1. Установка газового котла в котельной.
2. Обвязка котла.
3. Установка коллекторов системы отопления.
4. Монтаж трубок и фитингов теплого пола в отапливаемых помещениях.
5. Установка управляющей автоматики котла.
6. Подключение системы.
7. Проверка системы.
8. Монтаж финишного покрытия в помещениях.

Остановимся на указанных выше 4 важных моментах и каждый из них рассмотрим подробнее.

Обвязка газового котла

С точки зрения температуры теплоносителя система отопления с теплым полом является низкотемпературной СО.

Это значит, что редко когда температура теплоносителя в трубках пола превышает 40-45 С.

Исходя из этого, обвязка газового котла под теплый пол может быть сразу произведена полипропиленовыми или металлопластиковыми трубами.

На выходе из котла монтируется группа безопасности, хотя она и не имеет здесь такого значения, как, например, при использовании твердотопливного котла.

Тут же ставится расширительный мембранный бак, поскольку в зависимости от тактования котла будет иметь место тепловое расширение объема теплоносителя в системе.

Использование коллекторной системы с теплыми полами

Самый разумный вариант, который можно предложить при использовании теплых полов – это коллекторная система.

Поскольку система является низкотемпературной, важно, чтобы каждая ветка теплого пола в каждом помещении получала свою порцию теплоносителя с заданной температурой.

В противном случае мы будем иметь в первом по ходу помещении температуру пола в 40 С, а в последнем не будет и 20 С. В итоге часть помещений будет вымерзать в морозы.

Коллекторная система позволяет распределять теплоноситель по помещениям «параллельно», отправляя в каждую ветку теплоноситель заданной температуры.



Чтобы можно было задавать температуру для каждого помещения, используются термоголовки на коллекторах.

Также для обеспечения правильной циркуляции теплоносителя на каждую ветку работает свой циркуляционный насос.

Монтаж трубок теплого пола в помещениях

После того, как в помещении обустроен черновой пол, можно приступать к монтажу трубок системы жидкостного теплого пола.

В случае, когда используется стяжка для заливки трубок, сами трубки укладываются на основание и защищаются сеткой с двух сторон.

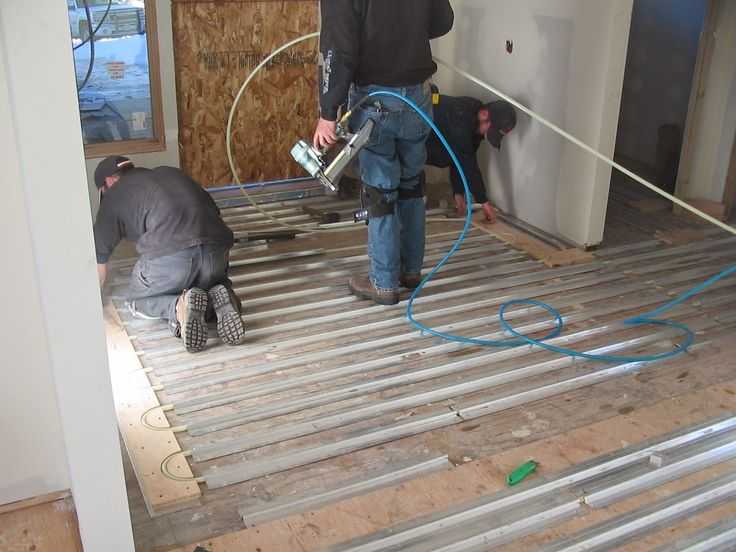

В случае, когда будет использоваться листовое финишное покрытие (ламинат, паркет, ковролин), трубки монтируются в крепления на черновом полу и защищаются сверху сеткой.

После монтажа производится заливка стяжки или монтаж финишного покрытия. Стяжка, в свою очередь, может быть покрыта напольной плиткой или залита финишными напольными покрытиями.

Погодозависимая автоматика при использовании теплого пола

Именно теплый пол является одним из самых сильных аргументов для использования погодозависимой автоматики вместе с газовым котлом.

Для высокотемпературных систем такая схема не очень актуальна. А вот для систем с низкой температурой теплоносителя в трубах необходимо именно заранее корректировать увеличение или уменьшение мощности котла в зависимости от приближающегося понижения или повышения уличной температуры.

В противном случае такая система (если она управляется только датчиками внутридомовой температуры) не справляется с колебаниями, и в помещениях может быть то холодно, то жарко.

Если же установлена погодозависимая автоматика, то еще до начала понижения температуры в помещениях котел начинает выдавать повышенную мощность, поскольку работает на показателях уличной температуры.

Настройки такой автоматики должны производиться в зависимости от тепловой инерции самого дома.

Кирпичный или блочный дом, например, обладает гораздо большей тепловой инерцией, чем каркасный, поскольку его стены изготовлены из более теплоемких материалов.

Как сделать теплый пол водяной от газового котла в доме своими руками — видео

Если вы решили сделать теплый пол водяной от газового котла в доме своими руками, видео поможет вам отследить все этапы обустройства и монтажа.

Как говорится, лучше один раз увидеть весь процесс собственными глазами и все записать, чем услышать и прочитать где-то.

Смотрите видео и задавайте свои вопросы в комментариях.

Что следует знать о полах с подогревом

Воспроизведение видео не поддерживается

(©TheCreativeBrigade, Adobe Stock Photos)

Почему нам можно доверять

Наши рейтинги, обзоры и рекомендации проверяются профессионалами отрасли и опытными журналистами, чтобы гарантировать, что они полезны, точны и актуальны.

Узнать больше

Есть множество способов отапливать дом от потолка до пола — вот несколько примеров:

• Печь с принудительной подачей воздуха, работающая на природном газе или пропане, всасывает холодный воздух и фильтрует аллергены, такие как пыль и пыльца. Источник тепла печи нагревает воздух, который вентилятор распределяет по воздуховодам.

• Электрические тепловые насосы берут тепло из одного места — воздуха или земли — и перемещают его по всему дому. В отличие от печей, которые сжигают топливо для создания тепла, тепловые насосы просто передают его.

• Котлы, работающие на электричестве, газе или жидком топливе, нагревают воду до кипения, отсюда и название. Вода превращается в пар, а затем распределяет тепло по трубам и радиаторам.

• Дровяные камины создают тягу нагретого газа, который притягивает больше горячего воздуха по мере распространения огня. Дым идет вверх по трубе и выходит из дымохода, который втягивает кислород, чтобы поддерживать огонь.

• Газовые камины имеют искусственные негорючие бревна, скрывающие вентиляционные отверстия. Пламя горит за закрытыми дверями, дыма нет, а газы выходят через трубы в стене.

• Системы обогрева плинтуса , работающие от электричества, вытягивают холодный воздух через вентиляционное отверстие, нагревают его с помощью нагретых металлических ребер и направляют теплый воздух в помещение.

• Обогреватели , работающие от электричества, представляют собой переносные источники тепла. Они втягивают воздух из помещения, нагревают его, а затем выталкивают наружу.

• Полы с подогревом направляют горячую воду по замкнутому контуру из гибких труб PEX или передают тепло через электрические змеевики. Эта лучистая система нагревает пол, мебель и вас.

И это тип источника тепла, на котором мы собираемся сосредоточиться.

---

Лучистое отопление, установленное под полом, — это безопасный и эффективный способ обеспечить комфорт при понижении температуры.

Полы с подогревом: эффективный комфорт

Лучистое отопление напрямую передает тепло от горячей поверхности к людям и предметам посредством инфракрасного излучения.

Если это трудно представить, Energy Saver дает отличный пример процесса: «Лучистое отопление — это эффект… когда вы можете почувствовать тепло горячего элемента плиты через всю комнату».

Вы можете установить систему лучистого отопления под полом, над потолком или за стенами. Специальный водонагреватель или котел перекачивает горячую воду по трубам в полу, плите или стеновой панели. А узор из водяных трубок равномерно распределяет тепло.

Тепло поднимается вверх, поэтому полы с естественным подогревом являются лучшим вариантом лучистого отопления. Они согревают ноги и позволяют снизить температуру на 2–4 градуса. Это означает, что вы будете использовать меньше энергии, но получите комфорт.

В то время как гидравлические и электрические системы широко используются, геотермальные , солнечные и пропановые версии также доступны.

Одним из преимуществ лучистого отопления является его гибкость, когда речь идет о фактическом источнике энергии. Поскольку система работает независимо, вы можете изменить этот источник по мере изменения тенденций мощности и доступности.

---

Полы с подогревом могут использовать водяные трубы, такие как эти, или электрические змеевики. (DepositPhotos)

Стоимость полов с подогревом

Независимо от того, переходите ли вы на полы с подогревом или хотите дополнить систему принудительной вентиляции, начальные — и значительные — затраты.

По данным Home Advisor, установка водяного лучистого отопления всего дома может стоить от 14 000 до 48 000 долларов. Установка системы электрических катушек будет стоить от 19 долларов.до 36 000 долларов.

Отопление отдельных комнат стоит гораздо меньше — примерно от 6 до 20 долларов за квадратный фут для водяной системы; По данным Home Advisor, электрическая версия стоит от 8 до 15 долларов за квадратный фут.

В обычном номере это обойдется вам в сумму от 1785 до 5861 долларов США, что может быть более разумной инвестицией в комфорт, особенно если вы просто хотите полы с подогревом в одной или двух комнатах.

Вам все равно придется учитывать стоимость использования системы, которая, по данным Home Advisor, составляет от 1 до 5 долларов в день.

Конечно, стоимость варьируется в зависимости от ряда факторов, включая ваше местоположение и рынок. Всегда звоните, чтобы узнать цены, попросите личных рекомендаций и сравните записи.

Затем выберите профессионала, имеющего лицензию и связанного обязательствами, прежде чем нанимать его для установки полов с подогревом.

---

---
