как сделать естественную и принудительную вытяжку своими руками, схема + фото и видео

Большинство частных домов оборудовано подвалами, в которых обеспечивается хранение сельскохозяйственной продукции и домашней консервации. В погребах организовываются домашние мастерские, тренажерные залы, складские помещения или игровые комнаты. Независимо от функционального назначения помещения, расположенного ниже нулевой отметки, важно с помощью вентиляции обеспечивать поступление свежего воздуха в подвал. Это позволит создать благоприятную влажность и температурный режим помещения, не допустить появления сырости, сокращающей сроки хранения домашних запасов и постепенно разрушающей основание здания. Остановимся детально на вопросах создания надёжной вентиляции подвального помещения, методике расчёта и особенностях установки.

Содержание

  • 1 Почему необходима система вентиляции в подвале

  • 2 Расчёт и устройство

    • 2.1 Особенности естественной циркуляции воздуха

    • 2. 2 Устройство системы принудительного воздухообмена

  • 3 Монтаж вентиляции своими руками

    • 3.1 Этапы выполнения работ по установке

    • 3.2 Видео по монтажу оборудования

  • 4 Проверка работоспособности вентиляции

  • 5 Видео: как сделать вентиляцию подвала своими руками

Почему необходима система вентиляции в подвале

Многие, к сожалению, ошибочно недооценивают необходимость вентиляции подвала, который является не только помещением, используемым для хранения продуктов, но и основанием здания, воспринимающим повышенные нагрузки.

В подвале с хорошей вентиляцией не возникает проблем с хранением продуктов

Пренебрежительное отношение к вопросам вентилирования и отсутствие нормального воздухообмена создают неблагоприятные условия для хранения сельскохозяйственной продукции, снижают прочность строительных конструкций. В условиях повышенной влажности подвала развивается плесень и грибок.

Результат отсутствия вентиляции — образование плесени

Оснащение подвального помещения системой вентиляции обеспечит комфортный микроклимат и благоприятные условия проживания в частном доме. Проектирование вентиляционных коммуникаций осуществляется на проектной стадии. Многие обращали внимание на приточные магистрали и отдушины, оборудованные в фундаменте здания.

Воздух в подвал поступает через входные трубы и отдушины, закрытые решётками

Через эти каналы в цокольной части поступает внешний воздух. Однако, если существуют проблемы с вентиляцией, можно обеспечить перемещение воздушных потоков путём правильной установки вентиляционных устройств в существующем помещении.

Вентиляция подвала избавит владельцев жилья от повышенной концентрации влаги, предотвратит образование плесени, обеспечит сохранность запасов, а также продлит срок эксплуатации здания, которое сохранит привлекательность и тепло на протяжении долгих лет.

Вентиляционная система представляет собой комплекс воздушных коммуникаций, обеспечивающих циркуляцию воздуха, комфортный температурный режим и нормальную влажность.

Расчёт и устройство

Устройство вентиляционных коммуникаций осуществляется на основании проекта и предварительно выполненных расчётов. Для обеспечения циркуляции воздуха необходимо ответственно подойти к выполнению расчётов.

Подбирая диаметр воздушных магистралей, предназначенных для подачи и отвода воздушных масс, руководствуйтесь следующим правилом: 25 кв. см воздушной магистрали способны обеспечить воздухообмен в помещении погреба на площади 1 кв. метр.

Например, для вентиляции подвального помещения площадью 12 кв. метров необходимо использовать воздушную магистраль диаметром 300 кв. см. Зная формулу определение площади окружности S = πR², легко рассчитать радиус вентиляционного канала. Для рассматриваемого случая значение составляет 9,8 см. Округлив значение, получим диаметр магистрали, равный 20 см. В случае применения труб, имеющих прямоугольное сечение, руководствуйтесь значением площади, полученным расчётным путём. Предложенная методика расчёта позволяет ориентировочно определить размеры воздуховодов без учёта интенсивности циркуляции.

Для эффективного проветривания подвала находящийся в помещении воздух хотя бы 2 раза на протяжении часа должен замещаться свежими воздушными массами. Подбор производительности принудительной системы вентиляции осуществляется путём умножения объёма подвала на коэффициент кратности обновления воздуха в помещении.

Определим объем обновляемого воздуха для подвала площадью 50 кв. метров и высотой 2 метра. Перемножив площадь подвала на высоту, получим объём. Его величина составит 100 куб. метров. При необходимости двукратного на протяжении часа замещения воздуха, следует умножить объем помещения на коэффициент кратности. Получим: 100х2=200 куб. метров в час. Полученное значение соответствует требуемой производительности принудительной подачи воздуха.

Вентиляционные сети, в зависимости от типа системы воздухообмена, могут состоять из металлических или пластмассовых труб, а также вентиляторов.

Применение стандартных пластиковых элементов позволяет избежать коррозии и снизить расходы по устройству вентиляции

Для обеспечения притока воздуха к подвальному помещению здания применяются следующее виды вентиляции:

  1. Естественная система воздухообмена. Принцип циркуляции воздушных масс основан на разности перепада температуры внутри помещения и с внешней стороны подвала. Конструкция достаточно проста — включает приточную трубу и вытяжную магистраль. Классический вид циркуляции происходит путём заполнения подвального пространства холодным воздух с одновременным выходом наружу нагретых воздушных масс.

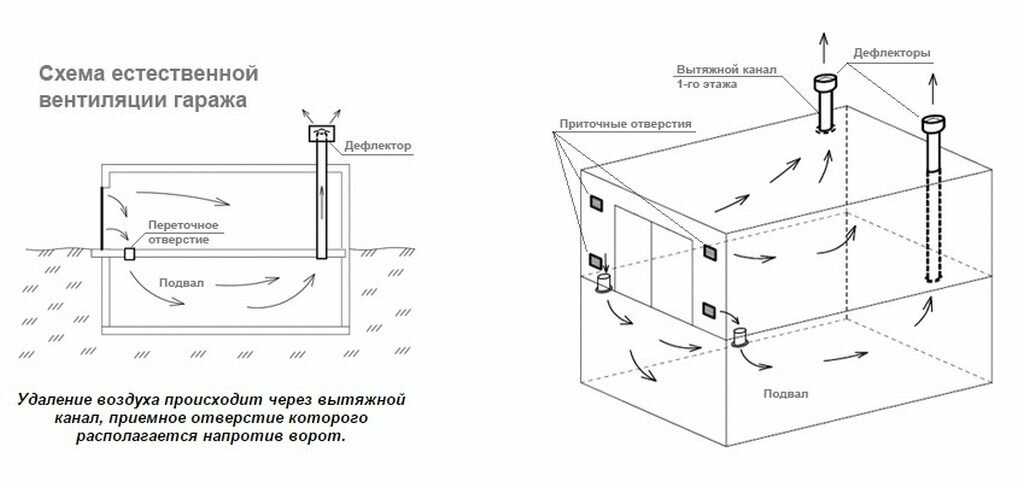

    Естественная вентиляция воздуха в подвале

  2. Принудительная циркуляция воздуха. Предусматривает использование специальных вентиляторов, элементов автоматики, а, при необходимости, и устройств нагрева воздуха, установка которых требует существенных затрат. Циркуляция воздуха осуществляется путём нагнетания вентилятором уличного воздуха в подвальное помещение. Застоявшийся воздух через некоторое время вентиляторы выведут за пределы помещения.

    Система принудительного воздухообмена оснащена автоматикой и включает дополнительное оборудование

Своими силами при небольших затратах несложно смонтировать систему элементарной естественной циркуляции, а также систему принудительного воздухообмена.

Далее, более детально остановимся на особенностях устройства вентиляционных систем.

Особенности естественной циркуляции воздуха

Естественное поступление воздуха в подвал происходит благодаря разнице внутренней и внешней температуры, вызывающей движение воздуха по трубам. Благодаря этому простому свойству свежий воздух с улицы по приточной магистрали поступает в подвал и вытесняет по вытяжному воздуховоду затхлый и влажный воздух из помещения.

Для обеспечения тяги следует обеспечить максимальный перепад между магистралями

Положительные моменты системы естественной циркуляции — незначительные затраты, связанные с установкой, и простота конструкции.

Главными элементами системы естественной циркуляционной являются:

  1. Приточная магистраль, оснащённая на входе защитной сеткой, и предназначенная для поступления свежего воздуха.

    Входная магистраль обеспечивает приток воздуха

  2. Вытяжной короб, отводящий воздух из помещения и оснащённый на выходе козырьком, а в помещении подвала — устройством сбора конденсата.

    Труба вытяжки собирается из унифицированных элементов

  3. Продухи, выполненные в цокольной части здания и предназначенные для обеспечения воздухообмена.

    Продух с решеткой способствует воздухообмену в подвале и защищает помещение от грызунов

Несмотря на простоту системы, основные недостатки — слабая эффективность циркуляции воздушных масс и зависимость тяги от природных факторов (давления воздуха и скорости ветра), влияющих на эффективность воздухообмена.

Классический вариант создания контура естественной циркуляции предусматривается на стадии проектирования. По результатам расчётов определяется пропускная способность магистралей, учитывающая объём подвального помещения. Организация приточно-вытяжной вентиляции не нуждается в специальных инженерных знаниях. Главное, обеспечить противоположное расположение магистралей, правильно выполнить разметку, соответствующую диаметру.

Вытяжной короб следует располагать в потолочной части помещения с возвышением магистрали не менее 0,6 метра относительно верхней точки здания. Входящая в подвал приточная магистраль вводится с противоположной зоны помещения на расстоянии 0,2–0,4 м от основания. Оптимальные условия для естественного воздухообмена обеспечивает применение магистралей диаметром 12–15 см.

Устройство системы принудительного воздухообмена

Действие принудительной системы вентиляции основано на передвижении воздушных масс с использованием вентиляторов. Устройство принудительной подачи может комплектоваться фильтровальными элементами, устройствами нагрева и регулировки температуры в зависимости от степени оснащённости системы и требований заказчика.

Главные элементы системы принудительного вентилирования:

  1. Воздушные магистрали, по которым осуществляется передвижение потоков воздуха.
  2. Нагнетательная установка, обеспечивающая интенсивность обмена воздушных масс.
  3. Устройство обеспечения комфортной температуры, предназначенное для кондиционирования помещения подвала.
  4. Каналы вентилирования, осуществляющие процесс воздухообмена.
  5. Заборники воздуха, необходимые для обеспечения воздушной циркуляции.
  6. Диффузоры, объединяющее воздушные магистрали различного сечения.
  7. Тройники, используемые при необходимости объединения воздушных потоков.

Система принудительной вентиляции обладает следующими достоинствами:

  • возможностью автономной работы, независимо от природных факторов;
  • наличием автоматики, осуществляющей регулировку воздушных потоков и температурный режим;
  • возможностью установки в помещениях увеличенной площади.

Повышенные затраты, связанные с приобретением оборудования и установкой, а также сложность осуществления монтажных операций затрудняют массовое использование устройства принудительной подачи воздуха.

Установку оборудования принудительной вентиляции осуществляйте согласно предварительно разработанной схеме. Обязательно выполняйте расчёт, определяющий интенсивность воздухообмена и цикличность работы системы.

Оборудуя помещение подвала устройством принудительного вентилирования, учитывайте комплекс факторов, связанный с особенностями эксплуатации, степенью автоматизации, площадью помещения и компоновкой оборудования.

Вентилятор, установленный на вытяжной трубе, повышает интенсивность воздухообмена

Изучив литературные источники, основываясь на рекомендациях специалистов, несложно самостоятельно разработать компоновочную схему и выполнить расчёты. Это позволит обеспечить экономию финансовых ресурсов и самостоятельно, более детально, изучить конструктивные особенности принудительной вентиляции.

Монтаж вентиляции своими руками

Самостоятельное выполнение работ по установке оборудование циркуляции воздуха в подвальном помещении требует детального ознакомления с особенностями оборудования и принципами осуществления вентиляции.

В зависимости от размеров подвального помещения производите монтаж конкретный системы циркуляции воздуха:

  1. Установку естественной вентиляции осуществляйте при площади подвала менее 50 квадратных метров.
  2. Монтаж принудительной вентиляции производите при увеличенной площади подвального помещения.

Выполнение работ по установке вентиляционного оборудования в построенном здании можно выполнить своими силами. Понадобится перфоратор, болгарка и дрель для выполнения отверстий и формирования каналов в основании здания, стенах, цоколе и перекрытии. Остановимся детально на этапах выполнения мероприятий по монтажу вентиляционных коммуникаций.

Этапы выполнения работ по установке

При небольшой площади подвального помещения для обеспечения воздухообмена выполните в цоколе зданий небольшие каналы (продухи), расположенные на противоположных стенах.

Вентилирование небольших подвалов осуществляется через каналы в основании здания

Установите решётки, предотвращающие проникновение грызунов в подвал.

Установка решетки надежно защитит подвал от крыс и мышей

Смонтируйте внутри подвала заслонки на отверстиях, предназначенные для регулировки объёмов поступающего воздуха.

Система естественного воздухообмена не нуждается в использовании специальных устройств. Воздушные массы попадают в подвальное помещение частного дома через приточную магистраль и выходят через натяжной канал. Важное условие — расположение воздуховодов в противоположных зонах подвального помещения.

Не всегда продухи обеспечивают желаемую эффективность воздухообмена. В этом случае рекомендуем установить вентиляцию приточно-вытяжного типа.

Приточно-вытяжная вентиляция состоит из двух воздушных магистралей

Производите монтаж следующим образом:

  1. Подготовьте металлические или пластиковые трубы для приточной магистрали и вытяжного канала диаметром 10–15 см.

    Использование стандартных элементов ускорит монтаж

  2. Произведите разметку противоположных участков подвального помещения, в которых необходимо выполнить отверстия для подвода воздуховодов.
  3. Просверлите в цокольной и потолочной части подвала отверстия, соответствующие размерам воздушных магистралей.

    Использование специального приспособления облегчает работу

  4. Установите приточную трубу, обеспечив расположение внешней части на расстоянии 1 метр от нулевой отметки, а внутренней — на уровне 0,2–0,5 м от пола.

    Приточный канал обеспечивает поступление воздуха

  5. Введите в потолочное отверстие вытяжную трубу, которая должна выйти через отверстие в крыше здания.
  6. Зафиксируйте вытяжную магистраль, обеспечив расстояние над коньком здания более 50 см, необходимое для обеспечения тяги.
  7. Утеплите поверхности вытяжной трубы, выходящие за пределы здания и находящиеся на чердаке.

    Утеплив трубы, можно уменьшить вероятность образования конденсата

  8. Устраните зазоры между трубами в цокольной и потолочной части, используя герметик.
  9. Смонтируйте в подвальном помещении на вытяжном канале сборник конденсата, оснащённый краном для удаления жидкости.
  10. Закрепите в верхней части вытяжной магистрали колпак, предохраняющий трубу от попадания осадков и способствующий усилению тяги.

    Установка колпака защитит магистраль от осадков

  11. Смонтируйте защитные решётки на приточных каналах.

Установка в выходной магистрали небольшого осевого вентилятора, предназначенного для функционирования в вытяжном режиме, повысит интенсивность циркуляция воздуха, обеспечивая принудительную вентиляцию.

Используйте для крепления труб хомуты, надёжно закрепляйте элементы системы при монтаже.

Эффективная работа приточно-вытяжной системы гарантирована при площади подвала 20–40 кв. м. Для увеличенных помещений потребуется монтаж установки принудительного воздухообмена. Установку сложных вентиляционных систем, оборудованных устройствами кондиционирования и регулирования температурного режима рекомендуем поручить профессионалам.

Видео по монтажу оборудования

Представленное видео предоставит дополнительную информацию об установке элементов вентиляционной системы.

Проверка работоспособности вентиляции

Проверка эффективности функционирования вентиляционной системы не требует специальной подготовки.

Отклонение пламени свидетельствует о нормальной тяге

Для определения качества воздухообмена зажгите спичку или зажигалку и поднесите её к вытяжной магистрали. Если горение прекратится, значит, увеличена концентрация углекислого газа в подвальном помещении.

Проблема решается путём увеличения площади сечения приточной магистрали. Уменьшенный диаметр входного канала затрудняет поступление воздушных масс. Для регулирования интенсивности воздухообмена оснастите трубы шиберной заслонкой, позволяющей регулировать скорость подачи воздуха.

Убедившись в работоспособности вентиляции, отрегулируйте с помощью заслонок сечение каналов, обеспечивая оптимальный воздухообмен.

Видео: как сделать вентиляцию подвала своими руками

На видеоролике представлен простой вариант естественной вентиляции погреба, изготовленный своими руками.

Несложно своими силами обеспечить эффективную вентиляцию подвального помещения. Важно тщательно продумать технические особенности системы вентилирования и, обладая небольшими строительными навыками, надёжно выполнить монтаж элементов. Самостоятельный монтаж устройства воздухообмена позволит обеспечить комфортную влажность воздуха в помещение подвала, а также сэкономить финансовые ресурсы. Разработав чёткий план действий, приступайте к оснащению подвала частного дома устройством вентиляции.

  • Автор: Дмитрий Феферман
