Схема вентиляции в частном доме своими руками

Современность всегда диктовала свои правила, так происходит и со строительством домов. Благодаря современным материалам (окнам из пластика, утеплительным фасадам, которые используются и изнутри, и снаружи), герметичность сооружения находится на довольно высоком уровне, но при всем при этом, возникает следующая проблема, а именно – обеспечение постройки нормальной вентиляции.

В данном случае есть два варианта решения проблемы – либо обратиться к специалистам, которые займутся организацией системы вентилирования сооружения, либо же составить ее самостоятельно без чьей-либо помощи.

• Зачем нужна вентиляция в частном доме?
• Особенности вентиляционных систем
• Варианты системы вентиляции в частном доме
• Выбор подходящей системы вентиляции
• Создание схемы вентиляции частного дома

Вентиляция в частном доме своими руками, схема и устройства которой будет зависеть от многих критериев, должна составляться точно и правильно, только в этом случае в доме не будет образовываться конденсат, распространяться плесень и различного рода вредные бактерии.

Только правильно организованная вентиляция обеспечивает благоприятные климатические условия для всех проживающих.

Зачем нужна вентиляция в частном доме?

В нормальном воздухообмене нуждается каждое здание, особенно если оно жилое. Проветриванием, в данном случае, можно назвать необходимость замены уже отработанного воздуха новым, потому как в первом, содержится масса различных микробов и болезнетворных бактерий, вдыхание которых приводит к негативным последствиям для здоровья организма.

Помимо всего прочего, обеспечивая нормальную вентиляцию, хозяева избавляются сразу же от нескольких проблем:

• регулярное образование конденсата на окнах;
• оперативное размножение грибка из-за постоянной влаги;
• негативное воздействие «отравленного» воздуха на здоровье всех жильцов;
• постоянное образование на всех поверхностях пыли.

Стоит сразу же отметить, что обеспечить нормальную вентиляцию в частном доме регулярным открытием дверей и окон не получиться, потому как таким образом, вы просто впускаете свежий воздух в помещение, и только, а воздух должен циркулировать, а не застаиваться на одном месте.

Особенности вентиляционных систем

Для того чтобы перейти к пункту вентиляция в частном доме, схема устройства своими руками, необходимо для начала выяснить особенности таких систем, а именно разобраться с ее видами. Итак, существует принудительная вентиляция и, конечно же, естественная.

Если говорить проще, то естественное вентилирование – это движение воздуха через «отверстие» в кровле сооружения, которое происходит благодаря имеющейся разнице внутреннего и наружного давления. В данном случае, чем больше будет эта разница, тем быстрее нагретый в помещении воздух будет заменяться свежим извне.

Принудительная вентиляция, в свою очередь, обеспечивается установкой вентиляционного типа. Воздух извне принудительно «вводиться» в помещение, а уже нагретый воздух также принудительно «удаляется» наружу.

Варианты системы вентиляции в частном доме

Для того чтобы определиться, в какой именно системе вентилирования нуждается то или иное сооружение, необходимо разобраться с каждым видом вытяжной системы по отдельности.

Естественная вентиляция

Для обеспечения воздухообмена естественным путем, необходимо при строительстве дома позаботиться о создании каналов в стенах, по которым и будет осуществляться естественная циркуляция воздуха (не стоит забывать и о зоне камина).

Схема естественной вентиляции включает в себя трубы, расположенные в вертикальном положении, которые начинаются в вентилируемой комнате, а заканчиваются на кровле.

Для того чтобы сделать естественную вентиляцию в частном доме своими руками, необходимо просто проложить канал в стене, сечение которого будет не менее 135 мм, и не стоит забывать и о толщине кладки, она должна быть не меньше полтора кирпича. В случае если это правило будет нарушено, есть вероятность возникновения, так называемой, обратной тяги. Для того чтобы тяга была достаточно сильной, труба в обязательном порядке должна быть немного выше самого конька.

От главного канала устраивают остальные отводы (горизонтальные), которые прокладываются ко всем комнатам, включая нежилые.

Принудительная вентиляция

Если естественная система вентиляции в частном доме не способна в полной мере обеспечивать свежим воздухом, необходимо прибегнуть к организации принудительного вентилирования. Чаще всего в такой вытяжной системе нуждаются такие комнаты как: ванна, котельная, кухня.

К приборам, благодаря которым организация принудительной вентиляции становится довольно простой, относятся различного рода вытяжки и вентиляторы.

Благодаря системе вентилирования в комнатах не будет излишней влаги, а также неприятных запахов.

Схемы вентиляции частного дома в данном случае могут быть различными, чаще всего пользуются настенными устройствами вентилирования.

Смешанная вентиляция

Идеальным вариантом практически для любого дома выступит наличие в нем смешанной системы, то есть, в помещениях, где достаточно естественного проветривания ничего не нужно менять, а устанавливать приборы дополнительного вентилирования необходимо будет только лишь в тех комнатах, где естественная вентиляция не справляется со своими непосредственными «обязанностями».

Чаще всего таким устройством обеспечиваются ванные комнаты (для выведения излишней влаги, которая способствует распространению грибка и плесени), туалеты (для утилизации неприятных запахов), кухни (для удаления гари, жира).

Выбор подходящей системы вентиляции

Перед тем как сделать монтаж вентиляционной системы, нужно определиться, какой именно она должна быть, то есть, какой из имеющихся вариантов будет максимально эффективным.

В том случае, если габариты здания небольшие, площадь не больше 150 — 190м2, и при этом там проживает до 5 человек, тогда приточно-вытяжная система с тягой естественного типа, будет идеальным вариантом. В данном случае воздухообмен будет естественным.

Не стоит забывать, что в таком случае, эффективность работы вентиляции в частном доме будет зависеть исключительно от особенностей климата и условий погоды.

Нередко применяется, так называемая, приточная система. Такой вид вентиляции актуален для небольших помещений, но разница в том, что в данном случае, влиять на эффективность вытяжной системы может человеческий фактор, ведь наружный воздух подается внутрь насоса (в специально установленные фильтры).

Если площадь дома превышает 300 м2, подойдет совокупность приточно-вытяжной системы и рекуператора. В данном случае создается регулируемая система подачи воздуха (то есть, полностью автоматизированная).

Создание схемы вентиляции частного дома

Сказать точно, какую именно систему вентилирования лучше всего выбрать, нельзя, потому как все зависит от этажности здания, его проекта и других особенностей. Главное, что необходимо помнить при создании плана вентиляции в частном доме своими руками, это то, что составляются они под определенный, конкретный проект, и самым эффективным считается комбинированный вариант.

С выходом в стену

Нередко при строительстве дома используют вентиляцию с выходом в стену. Этот вариант считается более простым и менее затратным, поэтому она так популярна среди застройщиков.

Свежий воздух в здание поступает либо через оконные проемы, либо же через специально созданные отверстия в стенах. Такой вариант вентиляции отлично подходит для сложных проектов.

С выходом через кровлю

Такой способ проветривания подходит для несложных проектов, потому как сложная конструкция кровли очень сильно усложняет систему воздухообмена в сооружении. Если же хозяин дома все-таки решил выбрать рассматриваемую вентиляцию, то он должен позаботиться о том, чтобы вентиляционная труба была достаточно высокой, тогда и вентилирование будет действительно эффективной.

Вентиляция в частном доме своими руками, схема планирования которой должна быть тщательно продуманной и при ее расчете должны быть учтены все факторы, которые могут повлиять на ее эффективность.

Схемы вентиляции в частном доме с фото и видео

Главная » Вентиляция » Дома и квартиры

На чтение 2 мин Просмотров 56 Опубликовано 13.02.2014 Обновлено 10.08.2016

Существует две схемы вентиляции в частном доме: естественная и принудительная.

Схема принудительной вентиляции в частном доме

Схема вентиляции дома

Этапы установки системы на видео вентиляции в частном доме во множестве размещены в сети. Но лучше предоставить этот процесс монтажа специалистам. Так как схема вентиляции в частном доме принудительного типа сложна.

Установка принудительной системы вентиляции не только обеспечивает жильцов свежим воздухом, но еще и дает возможность сэкономить на отоплении.

Основа схемы вентиляции в частном доме – это приточно-вытяжной модуль. Модуль содержит несколько вентиляторов и рекуператор (или теплообменник). Согласно схеме от модуля во все помещения проходят вентканалы, заканчивающиеся решетками. Модуль монтируется на внешней стороне здания. Второй вентканал для отвода отработанного воздуха проводится из необходимых точек (кухня, туалет, ванная, котельная) и выводится через крышу. Заканчивается он дефлектором. Выводится воздух также принудительно, вентилятором. Подробную схему можно посмотреть на фото вентиляции частного дома.

Приточно-вытяжная вентиляция в частном доме дает возможность создать избыточное давление в комнатах, что предотвращает попадание в дом неприятных запахов с улицы. Под дверями комнат желательно оставлять щели для движения воздуха из одних помещений в другие.

Схема естественной вентиляции в частном доме

Чтобы естественная вентиляция в частном доме работала эффективно, необходимо смонтировать не меньше двух вытяжных каналов.

Обычно их устанавливают в санузле и на кухне. Желательно заложить вентканалы во время возведения дома. Заказать же расчеты лучше всего специалисту.

Фото вентиляции частного дома легко найти в сети. Схема не сложна: отток воздуха осуществляется посредством вентканалов из перечисленных помещений. Каналы выходят на 1,5 — 2 метра над крышей дома. Чем выше поднята труба, тем лучше будет тяга.

Если ограничиться только вытяжной вентиляцией, в помещениях будет разряженный воздух. Необходимо позаботиться и о притоке свежего воздуха.  Особенно актуален этот вопрос для владельцев домов с пластиковыми окнами.

Приток производится посредством клапанов, устанавливаемых на окна.  Другая разновидность приточного клапана рассчитана на монтаж непосредственно в стену дома. Можно обеспечить приток частым проветриванием дома. Конвекция воздуха внутри дома осуществляется через щели между дверью и полом или через вентиляционные отверстия, проделанные в нижней части дверей.

Популярный материал:

Кнопки на пульте кондиционера сплит-системы: перевод на русский, температура, инструкция на обогрев и тепло
Установка вытяжки на кухню в частном доме или квартире с воздуховодом в вентиляционную шахту
Влажность воздуха в комнате помещения: сколько норма, когда устанавливать приточно-вытяжной вентилятор
Как сделать трубы для инверторного кондиционера своими руками: таблица размеров, расчёт под фреон
Как включить газовый котёл в ванной или гараже правильно: подключение клапана, проверка температуры, работы и мощности
Монтаж внутреннего блока кондиционера: схема, высота от пола, режим работы, крепить в кирпич или плиту перекрытия

Схема вентиляции в частном доме: правила проектирования

В многоквартирных домах наличие системы вентиляции с естественной индукцией циркуляции воздуха является необходимым условием, без которого жилой объект не будет введен в эксплуатацию.

Однако в частном строительстве об организации воздухообмена часто вспоминают только при появлении неприятных запахов и грибковой плесени на стенах. Грамотно спроектированная схема вентиляции в частном доме поможет решить эту проблему.

В этом материале мы поговорим об особенностях естественной и принудительной вентиляции, принципах ее функционирования. А также о том, как правильно спроектировать систему воздухообмена в частном доме.

Содержание статьи:

• Зачем зданию нужна вентиляция?
• Способы организации воздухообмена в доме
• Виды вентиляционных систем
• Естественная вентиляция в доме
  • Как повысить эффективность? 9
  • ИВЛ с рекуперацией тепла тема

  Зачем зданию вентиляция?

  Использование в строительстве современных материалов и различных наружных ограждающих конструкций коттеджа/дома усложняет естественный воздухообмен между помещениями и улицей, а иногда и вовсе блокирует его. Благодаря внутренним и навесным пластиковым окнам здания становятся герметичными.

  Такие меры способствуют сохранению тепла и экономии электроэнергии, но сильно затрудняют приток свежего воздуха. Чтобы исправить эту типичную ситуацию, необходимо организовать эффективную систему циркуляции воздуха.

  Вентиляция в здании необходима для того, чтобы свежий воздух регулярно поступал в ванную комнату, спальню, гостиную и кухню через открытые окна и двери, а через специальные устройства — анемостаты и воздухораспределители.

  Согласно общепринятым санитарно-гигиеническим нормам исправно функционирующая система вентиляции является обязательным элементом инженерного оборудования всех жилых помещений.

  Постоянный приток воздуха в доме обеспечит комфортные условия для длительного пребывания людей и обслуживания растений, а также для полноценного функционирования всех технических систем.

  Вентиляция необходима для поддержания оптимальных параметров окружающей среды для безопасной эксплуатации различных строительных конструкций, деревянной мебели и предметов интерьера.

  Циркуляция воздушных потоков должна быть организована не только в жилых помещениях, но и в помещениях хозяйственно-бытового назначения — ванной и санузлах, на кухне, в котельной и др.

  Качественная система вентиляции способствует быстрому отводу лишней влаги и тепла. Вместе с отработанным воздухом из помещения одновременно удаляются вредные микроорганизмы, скопившаяся грязь и пыль.

  Организация оттока загрязненного воздуха – профилактическая мера в непростой борьбе с грибком и плесенью

  Именно поэтому важно продумать все детали инженерной сети еще на этапе проектирования жилого дома: сделать Это мощнее, чем в других помещениях, правильно подобрать функциональные элементы системы вентиляции, чтобы обеспечить оптимальный уровень кислорода в помещении.

  Способы организации воздухообмена в доме

  Существуют различные способы обеспечения воздухообмена в жилом доме — от периодического кратковременного открывания дверей и окон до установки многофункциональных систем подготовки и подачи чистого воздуха в каждое помещение.

  С точки зрения вентиляции здоровая и комфортная атмосфера в доме складывается не только за счет состава воздуха. Важную роль играют его температура, равномерность распределения и подвижность.

  Поступление прохладного воздуха может создать мощный конвекционный поток, который человек воспримет как неприятный сквозняк. В результате даже при нормальной температуре в помещении будет некомфортно.

  В старых кирпичных домах вентиляция и проветривание обеспечивались специальными форточками, оставшимися при строительстве жилого объекта

  Вентиляционная система на кухне коттеджа из деревянного бруса казалась максимально простой. Негерметичные дверные проемы и оконные блоки способствовали непрерывной циркуляции воздушных потоков в доме.

  Все эти способы сегодня используются в небольших одноэтажных домах. Естественной вентиляции там вполне достаточно. Но если говорить о больших и просторных частных домах, то без дополнительно установленных центральных кондиционеров и вентиляторов не обойтись.

  Типы вентиляционных систем

  Согласно основным требованиям гигиенических и санитарных норм производительность вентиляции любого типа должна быть:

  • 3м ³ в час на 1 м2 площади для жилых помещений;
  • 25 м ³ для отдельных санузлов;
  • 50 м ³ для сантехнического оборудования.

  Количество свежего воздуха, которое необходимо подавать в разные помещения, зависит от ряда других факторов — количества людей, характера и частоты выполняемых работ, концентрации вредных веществ.

  В жилых помещениях на одного взрослого отводят 35 м ³ воздуха, на детей до 10 лет принимают норму 15-20 м ³ в час, дети чуть старше — 25 м ³ .

  Разработанная схема вентиляции с соблюдением этих параметров обеспечит регулярный стабильный приток свежего воздуха и комфортное проживание в частном доме.

  Системы воздухообмена бывают трех видов:

  • естественные — с естественным побуждением для циркуляции воздушных потоков;
  • механический — с принудительным впуском и выпуском воздуха;
  • комбинированный — с частичным применением механического волочения и естественным поступлением приточных воздушных масс.

  В доме необходимо организовать непрерывную автоматическую подачу чистого воздуха. Меняться может только интенсивность притока и отвода.

  Наиболее экономичной и простой в эксплуатации является система естественной вентиляции, бесперебойно работающая без электричества

  Но с другой стороны, задействованные принудительные механизмы значительно упрощают вентиляцию жилых и подсобных помещений.

  А как правильно рассчитать систему вентиляции для дома читайте .

  Естественная вентиляция в доме

  Для организации естественного воздухообмена используется концепция вертикальных вентиляционных каналов. Один конец монтируется внутри помещения, а другой выводится немного выше крыши здания.

  Поскольку температура воздуха в доме обычно отличается от уличной, по вытяжному каналу постепенно поднимаются теплые потоки. Свежая порция поступает в помещение снаружи через оконные и дверные блоки.

  Работоспособность схемы естественной вентиляции зависит от факторов, не зависящих от человека — ветра и температуры окружающей среды

  Среди основных достоинств такой системы простота и минимальные затраты на обустройство, насыщение помещений естественным воздухом, независимость от электричества.

  Но есть и существенные недостатки. Так, естественная вентиляция в частном доме будет работать только до тех пор, пока температура воздуха на улице не превысит 12 градусов по Цельсию. При высокой производительности вытяжка не сможет полноценно работать.

  На первый взгляд, такая ситуация кажется идеальной для зимы, но здесь есть недостаток, который просто невозможно не заметить. При значительной разнице температур наружного и внутреннего воздуха система начнет работать быстрее. Все тепло будет буквально свободно улетать в трубу.

  Поэтому жители коттеджей и частных домов тратят на отопление больше энергии, чем требуют нормальные климатические условия.

  Нестабильная работа летом — главный минус схемы естественной вентиляции

  Для организации системы вентиляции данного типа отдельные воздуховоды от каждого подсобного помещения прокладывают в общую шахту. От кухни нужно проложить два канала – один от вытяжной решетки под потолком, а другой от кухонной вытяжки.

  А также особое внимание нужно уделить всем помещениям, полностью/частично расположенным ниже уровня земли в доме. Они накапливают токсичный радон. Для уменьшения количества опасного газа следует оборудовать мощный вытяжной канал.

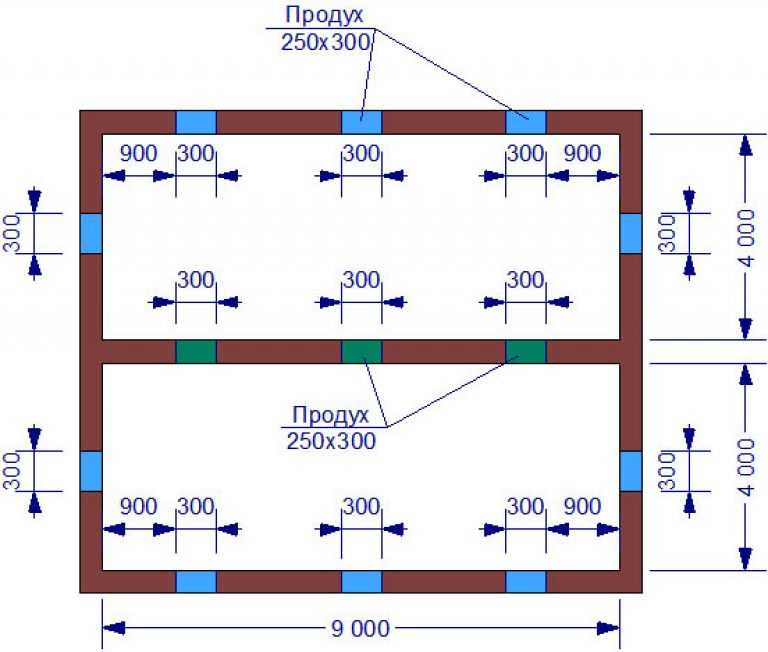

  Кроме того, нужно позаботиться о надежной гидроизоляции подвала. Ведь даже самая эффективная приточно-вытяжная система не справится со своими задачами, если в подвале частного дома или коттеджа всегда сыро.

  Как повысить эффективность?

  Есть несколько способов, которые могут помочь улучшить эффект естественной системы воздухообмена:

  • установить специальный клапан на входе в канал;
  • крепление решеток с клапанами на каналы притока и оттока;
  • использовать дефлектор.

  Оснащен автоматическим клапаном, реагирующим даже на незначительное изменение влажности. Монтируется на входе в воздуховод внутри здания. При повышении влажности в помещении срабатывает автоматическое реле и внутренний клапан больше открывает канал.

  В случае снижения производительности устройство закрывает вход. Чувствительный элемент представляет собой датчик, улавливающий сигналы из окружающей среды. Его устанавливают снаружи дома.

  В зимнее время клапан необходимо дополнительно закрывать. Это сведет к минимуму попадание холодного воздуха в жилой дом. Однако установка такого устройства не перекроет всех недостатков естественной вентиляции.

  Вытяжные вентиляционные каналы устанавливаются в капитальных внутренних стенах здания. Воздуховоды целесообразно объединять в небольшие группы так, чтобы проход через кровлю был организован в одну трубу

  Еще один эффективный метод – установка решеток с задвижками на каналы притока и отвода воздушных масс. Вы можете управлять ими только вручную. Положение клапана необходимо регулировать не реже одного раза в сезон при изменении температуры наружного воздуха.

  Ветер также может способствовать тяге в вертикальных выхлопных каналах. Для использования естественной силы сверху на трубу надевают дефлектор – специальное устройство, защищающее воздуховод от мусора и осадков, а также увеличивающее тягу.

  Применение дефлектора позволяет увеличить производительность дымохода/вентиляционного канала на 20%

  С помощью дефлектора один воздушный поток разрезается на два и более с разной скоростью. Он создает вакуум, который, в свою очередь, увеличивает перепад давления в трубе. В результате воздуховод лучше всасывает отработанный воздух.

  Особенности принудительного воздухообмена

  Если естественная вентиляция не обеспечивает полного воздухообмена, в частном доме монтируется мощная приточно-вытяжная система.

  Помогает сбалансировать поток воздуха, который непрерывно циркулирует между помещениями и окружающей средой. Такая вентиляция обеспечивает стабильную подачу очищенного свежего воздуха и удаление загрязненного наружу.

  Описание варианта ИВЛ

  Современные многофункциональные установки приточно-вытяжной вентиляции максимально используют энергию подаваемых воздушных потоков и преобразуют ее в тепло.

  Такие системы производят глубокую очистку приточного воздуха, полностью фильтруя его от пыли, различных аллергенов, бактерий и других вредоносных микроорганизмов.

  Дополнительная обработка создается с помощью фильтровального оборудования, высокоэффективных шумопоглотителей, устройств ионизации и увлажнения, иногда используются ароматизирующие устройства.

  Обработанные воздушные потоки распределяются по всему птичнику через специальные вентиляционные короба. Подготовленный чистый воздух поступает в спальню и детскую комнату, кабинет, гостиную, кухню и санузлы, подсобные помещения и удаляется оттуда вытяжной системой

  Функциональными элементами системы с принудительным воздухообменом являются фильтры и рекуператоры, вентиляторы, вытяжки, устройства управления и, непосредственно, вентиляционная установка.

  Встроенная электроника позволяет выборочно устанавливать оптимальные пользовательские режимы работы системы в зависимости от температуры и влажности во времени. Значительно упростите работу пультов дистанционного управления и интеллектуальных контроллеров.

  Механическая вентиляция способствует предотвращению образования неприятных запахов на кухне, предотвращает появление сырости и распространение цветной плесени, решает проблему постоянной влажности в ванной и конденсата на поверхности теплого пола, стеклопакетов , дверные блоки.

  Мощные агрегаты со встроенными фильтрами, специальными шумопоглотителями и обогревателями занимают много места. Для их обустройства необходимо освободить место на чердаке или в подвале частного дома

  Современные многофункциональные системы принудительной вентиляции часто сочетаются с интеллектуальными системами управления и контроля. Такие меры оптимизируют работу оборудования всех установленных в доме инженерных систем, позволяют организовать удобное дистанционное управление оборудованием через Интернет.

  Вентиляция механическая с рекуперацией тепла

  В схемах с рекуперацией тепла за воздухообмен в здании отвечает приточно-вытяжная стационарная установка. В систему поступает воздух из окружающей среды, после чего фильтр очищается от пыли, загрязнений и направляется на основной подогрев в рекуператор.

  До необходимой температуры воздушные массы нагреваются в электрос/ и по прочным вентиляционным каналам из оцинкованной стали распределяются по всему дому.

  Система рекуперации тепла обеспечит круглый год высокое качество воздуха в жилом доме. При малых скоростях работающих вентиляторов приточно-вытяжные стационарные установки работают практически бесшумно.

  Автоматика позволяет гибко управлять работой оборудования: регулировать потоки воздуха, устанавливать комфортную температуру, изменять скорость воздушных потоков.

  Рекуперация — рациональное использование тепловой энергии вытяжного воздуха для последующего нагрева приточного воздуха. Это позволяет снизить до 85% расхода тепла на нагрев потока воздуха из внешней среды в зимний период

  Обслуживание такой установки заключается в регулярной замене фильтров. Новые элементы очистки воздуха от пыли рекомендуется заменять один раз в квартал.

  Система без рекуперации тепла

  Для организации функциональной приточно-вытяжной вентиляции без рекуператора воздуха применяют сразу несколько вытяжных систем и центральный приточный узел. Уличный воздух нагревается или охлаждается, затем очищается в фильтре, после чего по сети каналов распределяется по жилым помещениям.

  Удаление отработанных тяжелых воздушных масс осуществляется вытяжками в помещениях хозяйственно-технического назначения. Такие системы делают частично естественными, а частично принудительными. Они функционируют за счет естественной тяги и благодаря канальным вентиляторам.

  Приточно-вытяжные контуры без рекуперации тепла обеспечивают нагрев и очистку воздуха, поступающего в дом, но потребляют большое количество энергии на постоянную обработку воздушных потоков.

  Система комбинированная типа

  Вентиляция комбинированная реализуется в основном в виде схемы с естественным притоком и механическим, то есть принудительным, отводом отработанной массы.

  Свежий воздух поступает в помещения через клапаны за счет разрежения, создаваемого вытяжными вентиляторами. При этом предварительный подогрев приточных воздушных масс не производится. Но это не проблема, если под клапан установить правильно подобранный нагревательный элемент – открытый радиатор.

  Механическая вытяжка в частном доме осуществляется вентиляторами, обычно канальными. Их может быть несколько, но иногда достаточно и одного.

  Для обеспечения эффективной циркуляции воздуха вытяжные вентиляторы должны работать непрерывно. В целях экономии энергоресурсов к системе подключаются автоматические/ручные регуляторы скорости.

  Приток воздуха в дом организован естественным образом. Для этого используют настенные или специальные оконные приточные клапаны. Конструкция таких устройств не предусматривает наличие подвижных элементов

  Специалисты характеризуют комбинированную вентиляцию как функциональную, относительно недорогую и простую в эксплуатации. Расположение сопутствующего оборудования не требует много места. Кроме того, все функциональные элементы требуют минимального обслуживания.

  Среди недостатков комбинированного типа системы стоит отметить отсутствие фильтрации и подогрева приточного воздуха, а также минимальные нормы воздухообмена.

  Правила проектирования вентиляции

  Полноценная работа вентиляционной системы напрямую зависит от точного расчета технических параметров и грамотно разработанного проекта циркуляции воздушных потоков в доме.

  Разработка схемы расстановки оборудования и разводки труб позволяет проложить в проекте каналы для отвода загрязненного воздуха. Кроме того, будет удобно регулировать высоту потолков в помещениях с учетом дополнительного места для прокладки отходящих труб.

  Расчет вентиляции и аспирации должен выполняться на этапе архитектурного планирования жилого объекта

  Если монтаж вентиляции производится при перепланировке/реконструкции здания, необходимо специально штробить стены под вентиляционные каналы или установить массивные боковые шахты, которые выглядят не эстетично.

  Именно на стадии технического проекта системы воздухообмена определяются основные технические решения:

  • способ распределения воздушных потоков в доме;
  • тип вентиляционных и вытяжных шахт;
  • наличие фильтрующего оборудования.

  Однако при расчете системы вентиляции инфильтрацию не учитывают, так как вклад в циркуляцию воздушных потоков ничтожен.

  Некоторые строительные материалы и ограждающие конструкции могут пропускать воздух без специальных инструментов. Этот процесс называется активной естественной инфильтрацией, что необходимо учитывать при разработке схемы теплоснабжения дома

  На качество воздуха жилых и хозяйственных помещений влияет множество факторов. При разработке проекта вентиляции помимо конструктивных особенностей частного дома учитываются различные общепринятые нормы и объективные показатели. Также немаловажную роль в этом процессе играют личные предпочтения владельца дома и доступный бюджет.

  Проектирование систем вентиляции выполняется по такому плану:

  1. На начальном этапе составить техническое задание.
  2. Вторым этапом является подбор оптимальной концепции воздухообмена в частном доме.
  3. Следующий этап — разработка схемы с расчетом уровня создаваемой вентиляции, шума, расчет сечения и подбор воздуховодов с требуемыми параметрами.
  4. Далее идет подготовка чертежа для утверждения заказчиком.
  5. Последний этап – окончательный проект и сдача готовой схемы вентиляции.

  Необходимо исключить ситуации, когда для проведения ремонтных работ или периодического осмотра оборудования требуется демонтаж частей строительных конструкций или декоративной отделки. Поэтому фильтры, нагреватели, вентиляторы и другие элементы системы лучше размещать в специальном техническом помещении.

  Также решит проблему организации эффективной шумоизоляции работающей вентиляционной установки.

  В процессе разработки проектной документации необходимо доработать вопросы будущей эксплуатации и обслуживания системы вентиляции.

  Если не следовать шаблонам, а разработать индивидуальную концепцию обустройства вентиляции под конкретный строительный объект, можно обеспечить стабильную подачу чистого воздуха во все внутренние помещения и вытяжку загрязненного воздуха.

  При разработке схемы вентиляции необходимо ориентироваться на некоторые технические особенности:

  • объемы вытяжной и приточной воздушных масс должны быть уравновешены;
  • свежий и чистый воздух подается только в жилые помещения, а вытяжной удаляется из подсобных помещений;
  • объединение вытяжек из кухни и ванной комнаты в один вентканал не допускается;
  • скорость движения воздуха в выхлопных трубах и магистральных каналах не должна превышать 6 м/с. На выходе из колосника максимальный показатель 3 м/с;
  • Вентиляционные шахты, проходящие по улице, должны быть изолированы теплоизоляционными материалами толщиной не менее 5 см.

  Специалисты рекомендуют выбирать базовый приточно-вытяжной контур. Обустроенная вентиляция такого типа эффективно справится с подачей свежего воздуха и фильтрацией внутреннего.

  Правильный подход к устройству для циркуляции воздушных масс поможет создать в доме благоприятный и комфортный микроклимат.

  Выводы и полезное видео по теме

  В видео поясняется, зачем нужна вентиляция в каждом частном доме и почему нельзя допускать смешения потоков приточного и вытяжного воздуха:

  В этом видео наглядно показано, как правильно организовать приток и эвакуации воздуха при естественной схеме вентиляции загородного дома:

  Видео о том, как работает приточно-вытяжная вентиляция достаточной мощности с рекуперацией тепловой энергии на примере системы profi-air немецкого производителя FRANKISCHE:

  Изучив принципы работы вентиляционных систем , вполне реально организовать воздухообмен в небольшом одноэтажном доме самостоятельно. Однако в просторных загородных домах лучше довериться профессионалам. Ведь установленная система должна не только работать, но и справляться с поставленными задачами.

  Правильно оборудованная вентиляция решит проблемы застоя воздуха и неприятного ощущения затхлости в частном доме.

  Есть вопросы, нашли жучки или хотите поделиться полезной информацией по обустройству вентиляции в частном доме? Пожалуйста, оставляйте свои комментарии, задавайте вопросы и делитесь своим опытом в блоке под статьей.

  Проектирование хорошей системы вентиляции

  Золотой стандарт вентиляции жилых помещений. К наиболее эффективным системам вентиляции относятся вентиляторы с рекуперацией тепла (HRV) или вентиляторы с рекуперацией энергии (ERV) — аналогичные устройства, передающие тепло (но не воздух) между потоками вытяжного и приточного воздуха вентиляционной системы.
  Изображение предоставлено: Renewaire

  Больше размышлений энергетического ботаника

  ОБНОВЛЕНО 25 июня 2018 г.

  Большинство «зеленых» строителей включают какую-либо систему механической вентиляции в каждый строящийся дом. Это хорошо. Поскольку зеленые здания обычно имеют очень низкий уровень утечки воздуха, механическая вентиляция обычно необходима.

  К сожалению, несколько исследований показали, что большое количество механических систем вентиляции плохо спроектированы или установлены. Среди распространенных проблем:

  • Вентиляторы с низким расходом воздуха из-за недостаточного размера, гофрированных, изогнутых или чрезмерно длинных воздуховодов.
  • Вентиляционные системы, которые вентилируют со слишком высокой скоростью или в течение слишком большого количества часов в день, что приводит к серьезным потерям энергии.
  • Системы вентиляции, которые тратят энергию впустую, потому что они зависят от неподходящих вентиляторов (например, 800-ваттных нагнетателей печей).

  Печально узнать, что многие зеленые дома тратят энергию впустую из-за плохо спроектированных систем вентиляции, которые были неправильно введены в эксплуатацию.

  Если вы не знакомы с бытовыми системами вентиляции, рекомендуется просмотреть информацию о вентиляции в энциклопедии GreenBuildingAdvisor.

  Стандарт ASHRAE

  Стандарт вентиляции жилых помещений ASHRAE (Стандарт 62.2) устанавливает минимальную скорость вентиляции на уровне 7,5 кубических футов в минуту на человека плюс 3 кубических фута в минуту на каждые 100 квадратных футов занимаемой площади.

  Однако требования к вентиляции жилых помещений в Международном жилищном кодексе (IRC) 2018 г. отличаются от требований стандарта ASHRAE 62.2. Согласно IRC 2018 года, минимальная скорость вентиляции составляет 7,5 кубических футов в минуту на человека плюс 1 кубический фут в минуту на каждые 100 квадратных футов занимаемой площади.
