принцип и схема работы, преимущества использования, устройство

Параметры комфортного проживания для человека имеют узкие рамки. Недостаток кислорода в комнате, сырость негативно отражаются на состоянии организма, вызывают болезни. Естественная вентиляция выводит наружу влагу и углекислый газ, приносит в помещение кислород, ароматы природы, улучшая в доме микроклимат.

Помещение вентилируется постоянно, с разной активностью, в зависимости от погодных условий. В отличие от принудительной вытяжки, процесс воздухообмена при естественной вентиляции происходит без вентиляторов и других механических устройств. Воздух движется самотеком, не подвергаясь фильтрации, очистке.

Что такое естественная вентиляция

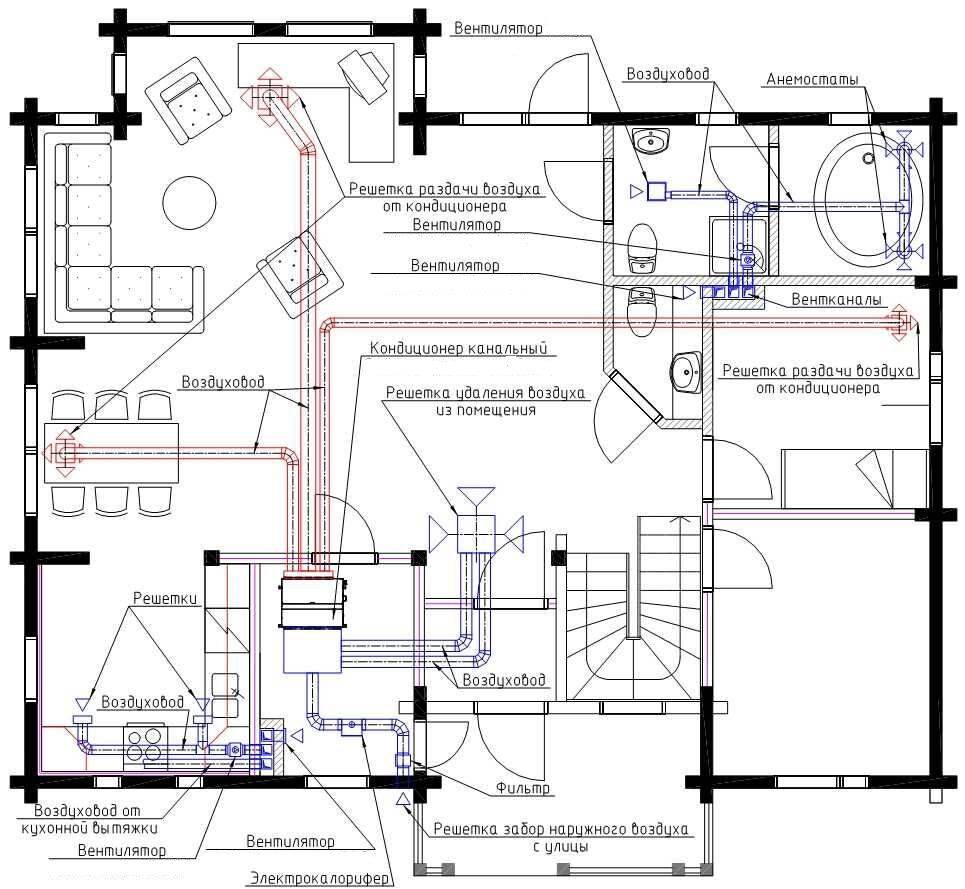

Схема естественной вентиляции в частном доме

Воздух постоянно перемещается по комнатам и всему дому. Он проникает в щели окон и дверей, уходит вверх через трубы и открытые форточки.

Кроме отверстий в стенах и выводных каналов, никакие механизмы не используются. В основе работы системы естественной вентиляции лежат физические законы и явления:

атмосферное давление;
разница температур;
различная плотность воздушных масс;
воздействие силы гравитации.

Над полом в квартире распространяется холодный воздух. Внизу у него наибольшая плотность. Чем выше он поднимается, тем теплее и легче становится.

Стараясь заполнить свободное пространство, воздушные массы постоянно перемешиваются, устремляясь в места с меньшим давлением и более высокой температурой. Это движение создает естественную вентиляцию в доме.

Поток воздуха можно направить по определенному маршруту, усилить его или ослабить, но полностью управлять им не получается. Даже в герметично закрытой комнате происходит циркуляция воздуха.

Виды пассивной вентиляции

Специалисты различают организованную естественную вентиляцию и неорганизованную – самотечную. Основное отличие видов движения воздуха — в технических особенностях перемещения воздушного потока.

К организованным видам естественной вентиляции относятся специально созданные отверстия для поступления и выхода воздуха и проложенные вентиляционные каналы. Они заставляют воздушные массы двигаться по созданным с учетом природных факторов маршрутам.

Самотечные потоки проникают в дом снизу через щели и покидают жилье, устремляясь вверх. Проветривание помещений активизирует движение воздуха. Не создавая специальные каналы, можно освежить атмосферу в доме, если открыть окна.

Для качественного проветривания и создания естественной вентиляции надо открывать окна с противоположных сторон дома, чтобы поток шел от зоны с большим атмосферным давлением, например от северной стены, к области с меньшим – на южной стороне фасада, прогретого солнцем. Аналогичные условия разреженного воздуха создает ветер.

Со стороны, куда он дует, давление большее, а с противоположной воздух разреженный. При открывании окон происходит активное перемещение потоков. При этом влага и другие вредные вещества будут покидать жилье вместе с воздушными массами.

В многоквартирных домах система естественной вентиляции предусмотрена в проекте, и выводные каналы создаются при строительстве здания. Вентиляционные каналы проходят в стенах по всей высоте здания и заканчиваются трубами на крыше.

Они располагаются рядом с кухней, ванной, туалетом. Через трубопроводы в хозяйственных и санитарных помещениях наружу выходит воздух со всей квартиры. В комнаты он поступает через окна, микротрещины в стенах, зазоры в дверных проемах.

Пластиковые окна и стены из энергосберегающих материалов делают дом герметичным. Притока воздуха нет, циркуляция и естественная вентиляция отсутствует. В результате повышается уровень углекислого газа, сырость.

Жить в непроветриваемых домах не очень комфортно. Держать окна постоянно открытыми невозможно. Поэтому следует поставить в стене воздухозаборный клапан. Он будет пропускать необходимое количество воздуха только в одну сторону – внутрь помещения, а второй, в потолке, – выпускать его наружу. Собственно — это и есть простейший вариант естественной вентиляции.

Принцип работы системы естественной вентиляции

В частном доме воздух с улицы проникает в здание. Он прохладнее, и сначала устремляется вниз, затем, нагреваясь, поднимается.

Температура в комнатах первого этажа ниже, чем на втором. Кровля прогревается под солнцем, отдавая часть тепла чердаку. В результате, чем выше труба, тем сильнее она нагрета. Воздух устремляется по вентиляции вверх, в более разреженное пространство. На его место снаружи приходят холодные и тяжелые воздушные массы. Происходит естественный воздухообмен.

Принцип работы естественной вентиляции в многоэтажных домах несколько иной. Из-за высоты здания в несколько этажей создается большой перепад давления. Чем выше квартира, тем более разреженный воздух в вентиляционном канале.

Поток с первого этажа самый сильный. Устремляясь вверх, он увлекает за собой воздушные массы со всего многоквартирного дома. Перед вентиляционной решеткой создается зона с малой плотностью. Воздушные массы устремляются туда, попадают в трубу и улетают вверх, на улицу. На его место приходит воздух снаружи, по всем этажам.

Для многоквартирных домов естественного вентилирования не хватает, чтобы очистить кухню от запахов и копоти. Надо ставить принудительную вентиляцию и делать отдельный вывод, учитывая, как работает естественный поток.

Если в многоквартирном доме кто-то поставит принудительную вентиляцию и выведет ее в общий канал, то нарушится процесс естественного движения. В трубу начнет поступать большое количество воздуха.

Давление изменится, и образуется обратный поток – из трубы на кухни. В результате весь дом будет знать, что готовят в квартире соседей. Как сопутствующий фактор, на стенах и окнах появится влага, липкий налет и грибок по углам. Пар и жир не будут больше выводиться на улицу.

Летом температура в частных домах и на улице одинаковая. Перепад отсутствует, и естественная вентиляция не работает. Вечером, после захода солнца, на улице начинает холодать. В доме по-прежнему жарко, поскольку стены за день прогрелись.

Это приводит к образованию обратного потока, когда через вентиляционные каналы начинает поступать воздух с улицы и «выдавливать» через открытые окна воздух из комнаты. Процесс обмена происходит, но желанной прохлады нет.

Преимущества и недостатки

Пассивная естественная вентиляция имеет свои преимущества перед принудительной системой, особенно в жилых комнатах:

нет шума от вентиляторов и других устройств для принудительного движения воздуха;
постоянное поступление чистого воздуха снаружи в помещение, даже если никого нет дома;
создание в квартире приятного и мягкого микроклимата;
возможность смонтировать систему своими руками;
простота в обслуживании;
низкая стоимость;
работа независимо от наличия источников электроэнергии.

Недостатков у естественной вентиляции несколько:

активно действует только в холодное время года;
воздух поступает с улицы естественным путем, без очистки, это может быть смог в городе или дым костра, неприятные запахи от соседа;
для кухни и бытовых помещений естественного проветривания мало;
мощность воздушного потока не регулируется, его можно только перекрыть, закрыв решетки и клапаны;
летом при похолодании на улице возникает обратная тяга;
активность работы вентиляции сильно зависит от погодных условий и постоянно меняется.

Технические характеристики естественного вентилирования не позволяют создавать достаточное давление для прохождения воздуха через фильтр. В кухне и ванной комнате, где постоянно повышенная влажность, копоть, жир и частицы моющих веществ, даже зимой самотечная вентиляция не может полностью очистить воздух.

Особенности проектирования пассивной вентиляции

В строительных ГОСТах и СНиПах заложены требования для установки вентиляционных каналов. Они созданы в прошлом веке, давно не изменялись и не учитывают особенности обустройства современной кухни и стремление поставить вытяжку с циркуляционным циклом. Оборудование не зависит от погодных условий, работает стабильно в заданном режиме.

При работе рециркуляционного очистного оборудования воздух втягивается внутрь, проходит через несколько фильтров и возвращается обратно на кухню, очищенный от всех примесей. При наличии принудительных систем фильтрации отказываться от схемы естественной вентиляции не стоит. Кислорода при принудительной циркуляционной очистке не прибавляется, содержание углекислоты и влажность с воздуха остаются на высоком уровне.

При расчете естественной вентиляции учитывается количество людей, постоянно находящихся в помещении, и рассчитываются нормы расхода ими кислорода для нормального дыхания. Норма на одного человека – 50 м3.

Для занимающихся спортом и работающих с большим нагрузками людей – 70 м3. Вопреки законам физики, чем больше помещение, тем меньше может быть движение воздушных масс. Например, в комнате объемом 30 м3 весь воздух за час должен 2 раза смениться, при увеличении пространства до 50 м3 достаточно один раз обновить его за час.

На кладовую, туалет и ванную предусмотрены минимальные нормы по естественной вентиляции. Человек не находится в них постоянно, заходит на несколько минут.

В расчетах объема воздушного потока используют сечение и высоту трубы, скорость вентиляции, температуру внутри и снаружи. Для упрощения процедуры вычислений существуют специальные справочники и программы.

Проверить тягу в уже готовой вытяжке можно с помощью зажигалки или листа бумаги. Если она хорошая, достаточно поднести к решетке пламя, и оно будет отклоняться, втягиваемое вместе с воздухом в трубу. Ели язычок горит ровно, следует что-то изменить. Для частных домов рекомендуется поднять трубу, установить ее выше.

Правильный расчет естественной вентиляции не обеспечит комфортные условия, если не соблюдать нормы по установке вытяжной системы:

каналы должны проходить по внутренним стенам;
устанавливать выводные решетки следует на кухне и в ванной;
подводить с улицы воздух нужно через комнаты;
каналы монтируются одинакового сечения по всей длине;
количество изгибов должно быть минимальное, а переходы – плавные;

трубы от камина, проходящие снаружи, следует утеплять, чтобы они не остывали;
при образовании конденсата и быстрого засорения трубы на выходе следует ее удлинить и поднять по возможности выше или утеплить, если на чердаке холодно;
дымоходы от каминов и других видов печей используются одновременно для естественной вентиляции.

Вентиляционную решетку для вывода воздуха следует устанавливать под потолком, на расстоянии 10 – 15 см. Отверстия в наружной стене под переточные каналы сверлятся внизу, в 15 – 20 см от пола.

При протяженности вентиляционного канала более 3 м необходимо делать смотровые окна, чтобы проверять состояние внутренних стенок и чистить их в случае скопления большого количества грязи.

Труба должна стоять строго вертикально. Допускается наклон в крайних случаях до 30⁰. Ее торцы прикрывают решетками от попадания внутрь птиц и грызунов.

Верхний край трубы должен быть выше, чем крыша. В противном случае ветер не будет создавать разреженность воздуха непосредственно над выводом вентиляции.

Необходимо обеспечить приток воздуха снаружи. Это щели под дверью и подоконником, стены из дерева и другого пористого материала. Древесина дышит сама по себе и не требует создания дополнительных щелей.

Без отверстий в фасаде воздух на замещение не будет поступать. На пластиковые окна, установленные плотно, без щелей, необходимо монтировать заборные клапаны. Без них стекла начнут запотевать. В помещении появится сырость, а по углам – черные пятна плесени.

Нормальная циркуляция воздуха и комфортные условия для проживания зависят от грамотной установки радиаторов отопления непосредственно под окнами. Холодный поток от стекол попадает в горячий воздух отопления. Он смешивается и уходит вверх.

При расположении радиатора отоплений на боковой или противоположной окну стене холодный поток будет скользить по полу, создавая некомфортную зону. В этом месте не рекомендуется ставить кровати и играть детям.

Составляющие системы естественной вентиляции

Элементы естественной вентиляции

Смонтировать естественную вытяжную вентиляцию несложно. Ее можно сделать самостоятельно во время строительства дома или капитального ремонта. Расчет количества вентиляционных каналов сделает проектная организация. Построить по готовым чертежам можно самостоятельно при наличии простых инструментов.

Детали для системы естественной вентиляции стандартные. При желании все данные можно подобрать в справочной таблице и самостоятельно создать эскиз самотечного проветривания. Перечень деталей включает:

приточный стеновой клапан;
выходные решетки;
вентиляционные каналы-воздуховоды из гофрированной круглой или пластиковой прямоугольной трубы;
фитинги и соединения;

переточные клапаны.

Дымоходы от печей и каминов используют в качестве вытяжки для естественной вентиляции. К ним подводят вытяжные каналы, внизу ставят решетки, чтобы посторонние предметы не попали внутрь.

Клапанов парное количество, они регулируют мощность потока, и на каждый выводной должен быть входной, чтобы не образовывались участки с низким давлением внутри комнаты.

Для исключения обратного движения воздуха ставятся в воздуховоды переточные клапаны. Они допускают движение только в одну сторону и перекрывают обратные потоки воздуха.

Воздуховоды проще делать из белой гофрированной трубы. Ее можно согнуть под нужным углом без фитингов и переходов. Монтаж ее под потолком до вентиляционной шахты простой, надо только выдержать уклон 2-4⁰, поднимая конструкцию по направлению к выходу.

Приточный клапан в стене устанавливается в случае строительства дома из недышащих материалов. Они хорошо сохраняют тепло, но герметичны.

Правила монтажа естественной вентиляции

Начинать монтировать естественную вентиляцию помещений следует с разметки. Сначала определяется расположение вентиляционного канала и размечается место под решетку. Перед началом работ следует убедиться, что в стене на выбранном месте не проходят трубы, провода.

После для оборудования вытяжки устанавливается воздухозаборный клапан. Стена сверлится в нужном месте, создаются отверстия с помощью алмазной коронки. На место устанавливается весь узел, крепится саморезами. Снаружи отверстие закрывается решеткой.

Сделать естественную вентиляцию в частном доме можно с помощью гофрированной трубы, вентиляционных заборных и переточных решеток. Недостаток гофры в создании шума во время сильного потока воздуха.

При небольшом удалении от наружной стены монтаж системы лучше делать из прямоугольной пластиковой трубы. Устанавливать ее своими руками сложнее, надо обеспечить герметизацию стыков. Количество изгибов не должно превышать 3 шт. Фитинги подбираются соответствующие, закругленные.

В частных домах типа коттедж шахты не строят. Воздух выводится через стену или крышу. Вытяжной канал располагается как можно выше, в идеале прямо под потолком. По шаблону вырезается отверстие в стене, устанавливается решетка и крепится к ней воздуховод.

На крыше в местах выхода труб желательно поставить дефлектор. Он усилит тягу, защитит отверстие от попадания инородных предметов и птиц, придаст выводу трубы эстетичный вид.

Выводные каналы естественной вентиляции устанавливают на кухне, в ванной комнате, туалете. В жилых комнатах монтируются переточные клапаны на окнах или пробиваются отверстия в стенах. Поток воздуха будет выходить на улицу их влажных помещений, унося с собой капельки воды, жира, запахи. Комнаты будут наполняться свежим воздухом, насыщенным кислородом.

Обслуживание системы

Со временем тяга естественного вентилирования может ухудшаться. Даже зимой листочек бумаги не прилипнет к вентрешетке. Постепенно появится ощущение спертого воздуха, когда кислорода мало, и дышать трудно. Запахи с кухни будут витать по всему дому. Характерными признаками уменьшения потока, выходящего на улицу, являются появившиеся черные пятна в углах стен и запотевание окон.

К такому эффекту приводит уменьшение сечения вентиляционного канала из-за наслоения на внутренней поверхности пыли, конденсата и создания паучками их сетей. Система вентиляции нуждается в регулярном уходе и чистке вытяжных каналов.

Сняв решетку для очистки, необходимо с помощью зеркальца осмотреть вентиляционный канал изнутри. Если на его стенках толстый налет, надо чистить. В многоквартирных домах этим вопросом занимается ЖЭК. Жильцы дома должны написать заявление, а коммунальщики пригласить специалистов по вентиляции.

Владельцы частного сектора проводят очистку системы естественной вентиляции самостоятельно или вызывают специалистов – современных трубочистов. Восстановление нормальной циркуляции начинается с очистки решеток и воздушных клапанов организованной вентиляции. Сильнее всего они загрязняются на кухне, где в воздухе вместе с паром поднимаются частицы жира.

Вертикальные отводы очищаются сверху металлической щеткой на веревке. Ее опускают и поднимают, пока весть нагар не осыплется. В частных домах проще разобрать систему и очистить от сажи, промыть теплой мыльной водой. Затем установить на место и соединить.

В домах без печного отопления чистку надо производить раз в 5 – 7 лет. Кухня с газовой плитой загрязняет естественную вытяжку за 2 – 4 года. При наличии камина и печки чистить канал естественного вентилирования необходимо каждый сезон.

Наружные элементы следует регулярно протирать от пыли влажной салфеткой, удаляя с них всю грязь. Пылесос используют в крайних случаях, ставя его на малую и среднюю мощность. На кухне решетки лучше снимать, мыть с моющими средствами и хорошо сушить. Чистку выполнять по мере загрязнения.

В заключение

При благоустройстве квартиры и строительстве дома надо знать, что такое естественная вентиляция помещений и как правильно установить приточные клапаны и выводные решетки, чтобы получить максимальный уровень комфорта в комнатах.

Даже летом, когда поток воздуха менее активен, он способен избавить жилье от сырости, устранить избыток углекислого газа. В холодное время года отопительные системы высушивают воздух, дышать становится трудно, а с улицы он приходит свежий, влажный.

В кухне, подвале, ванной комнате и туалете без вентиляционного окна следует устанавливать дополнительно принудительную вытяжку и периодически включать ее.

Естественная вентиляция в частном доме: правильная организация вентиляционной системы

Для благоприятного микроклимата в помещении необходим приток свежего воздуха, насыщенного кислородом, и удаление водяного пара и токсичных газов. Наилучшим способом решить эту задачу в частном доме является монтаж системы воздухообмена естественного типа. Она позволяет не затрачивать средства на содержание оборудования, сервис и ремонт.

Предлагаемая статья о том, как организовать в доме естественную приточно-вытяжную вентиляцию.

Какие задачи решает вентиляция в частном доме

Воздух в помещении должен постоянно обновляться. Во-первых, это необходимо для восполнения кислорода, который постепенно замещается углекислым газом. Другие причины связаны с изменением чистоты, температуры и влажности внутреннего воздуха в результате:

Приготовления пищи, использования бытовой химии.
Работы бытовой техники.
Сжигания топлива.
Выделения токсичных веществ отделочными материалами.

Организация воздухообмена основана на естественном притоке свежего воздуха и удалении наружу углекислого газа, водяных паров и токсичных веществ.

Принцип работы естественного приточно-вытяжного воздухообмена

Движение воздушных потоков основано на законе Менделеева-Клайперона, согласно которому плотность воздуха обратно пропорциональна температуре. Нагретый воздух помещения имеет меньший удельный вес в сравнении с холодным, который поступает с наружной стороны стены. Он поднимается вверх и по вытяжным каналам выводится из дома. Его замещает приточный воздух. Неразрывность потоков является основным условием нормального протекания процесса естественной приточно-вытяжной вентиляции. Без притока не будет и вытяжки.

Скорость и объем вентиляции определяет тяга в воздуховодах. Она зависит от перепада температур снаружи и внутри помещения, пропускной способности приточных устройств, площади сечения и высоты вытяжных каналов. Чем выше эти показатели, тем лучше тяга естественной вентиляции.

Кроме этого, на давление в вентиляционных каналах влияет ветер. Чтобы использовать его силу для повышения тяги, используют аэродинамические насадки, работа которых основана на эффекте Бернулли. Они создают дополнительное разрежение в вытяжном канале системы вентиляции при обтекании их ветровым потоком.

Плюсы и минусы

Естественный приточно-вытяжной воздухообмен осуществляется за счет природных факторов. По сравнению с механическим способом вентиляции частного дома он имеет массу преимуществ:

Бесшумная работа.
Долговечность вентиляционной системы.
Не требуется ремонт.
Срок службы 50 лет.
Способность системы естественной вентиляции работать без электроснабжения.
Низкая цена компонентов.
Быстрая установка системы естественной вентиляции.
Может использоваться совместно с устройствами кондиционирования, осушения, нагревания и увлажнения воздуха.

К минусам естественного воздухообмена можно отнести некоторую зависимость тяги от погодных условий. Это не позволяет точно регулировать микроклимат помещения.

Схема потоков естественной вентиляции

Приток свежего воздуха организуют в жилые комнаты. Вытяжку по вентиляционным каналам производят из помещений, которые являются источниками запахов и повышенной влажности. Чтобы перетекание воздуха по дому происходило беспрепятственно, межкомнатные двери монтируют с зазором относительно пола либо вырезают в них отверстия, которые закрывают решетками. Если создать течение воздушных потоков таким способом не получается, то в перегородке устанавливают переточный клапан. В результате реализации такой схемы из помещения выводится загрязненный воздух и водяные пары, а запахи не передаются в жилые комнаты. В частном доме создается комфортный микроклимат.

В кухне и котельной с газовым оборудованием выделяются токсичные вещества и повышается температура воздуха. Здесь, помимо вытяжки, устраивают приточную естественную вентиляцию. Дополнительный приток воздуха требуется для поступления кислорода, необходимого для сжигания топлива. Вытяжку над плитой оснащают специальным вентиляционным каналом.

Устройство естественной вентиляции

В частном доме система вентиляции, основанная на приточно-вытяжном воздухообмене, состоит из следующих основных компонентов:

Вентиляционных решеток.
Вытяжки.
Дефлекторов.
Вентиляционных каналов.
Приточных клапанов.

В зданиях старой постройки свежий воздух поступает в помещения через неплотности в деревянных окнах. Замена их на герметичные пластиковые конструкции нарушает вентиляцию частного дома. Приток чистого воздуха прекращается. Попытка восстановить воздухообмен работой новых окон в режиме проветривания сводит к нулю энергосберегающий эффект от их установки.

Для организации естественной вентиляции применяют приточный клапан. Это устройство пропускает наружный воздух, фильтрует его, подавляет шум и обеспечивает регулировку притока. При этом окна будут закрыты, и в комнатах не будет сквозняков, как это бывает при проветривании.

Приточные клапаны для естественной вентиляции

Существует две основных модели таких приборов:

Стеновой воздушный клапан.
Оконный проветриватель.

Клапан на окно для естественной вентиляции

Обычно представляет собой щель с заслонками. Устанавливается в верхней части рамы, чтобы поступающий снаружи воздушный поток смешивался с воздухом помещения и нагревался до комфортной температуры. Типовой состав вентиляционного клапана естественной вентиляции:

Воздухозаборная наружная часть с решеткой.
Вентиляционная щель в раме.
Впускной элемент, оснащенный рассекателем воздуха, фильтром и регулирующим устройством.

Вентиляционные приточные приборы для естественных систем имеют пропускную способность от 5 до 20 м³. Если требуется большая производительность, то на окно устанавливают два клапана. К плюсам устройств относятся простота монтажа и возможность автоматического управления гигроприводом, который реагирует на изменение влажности.

Недостатками оконных систем является ухудшение шумоизоляции строения и риск нарушения вентиляции из-за замерзания вентиляционных отверстий.

Примеры наших работ

Настенные приточные клапаны

Такие модели имеют более высокую пропускную способность, чем оконные. У них отсутствуют ограничения по месту установки. Чтобы приточный свежий воздух лучше нагревался, клапан размещают в стене над прибором отопления. Другой вариант установки — на высоте 2 м возле оконного проема. Также возможен монтаж между прямым и обратным трубопроводом системы теплоснабжения помещения, если температура воздуха на улице не опускается ниже -20 °С.

Приточный клапан естественной вентиляции — это модуль цилиндрической формы, который оснащен элементами воздушной фильтрации, тепло- и звукоизоляции. Его монтаж предполагает вырезку сквозного канала в стене дома с помощью электроинструмента, оснащенного корончатым сверлом. В состав типового приточного клапана входят:

Регулятор потока свежего воздуха.
Губчатый воздушный фильтр.
Крышка приточного клапана.
Воздуховод.
Вставка для тепло- и шумоизоляции.
Вентиляционная решетка.

Воздуховод изготовлен из пластика. Его диаметр бывает от 6 до 14 см, длина от 20 см до 1 м и подрезается до размера, который соответствует ширине стены. В некоторых моделях эта деталь имеет телескопическую конструкцию, что позволяет выполнить монтаж клапана без подрезки. Диаметр приточной воздушной трубы определяет пропускную способность естественной системы. Этот параметр является основным при выборе модели клапана. В каталогах он приводится в зависимости от перепада давлений. В случае естественной вентиляции предпочтительны приточные изделия с показателем 10 Па.

Нормальная работа приточного клапана обеспечивается при разности температур внутри и снаружи дома не менее 5 °С. Другим условием является нормальное функционирование вытяжки.

Вентиляционные каналы

Состоят из решеток и воздуховодов в виде труб прямоугольного и круглого сечения. Их встраивают в междуэтажные перекрытия домов. При монтаже естественной вентиляции используют круглые воздуховоды. Они имеют меньшее гидравлическое сопротивление в сравнении с прямоугольной конфигурацией. Что касается материалов труб, то изделия из стали отличает лучшая огнестойкость по сравнению с пластиковыми моделями.

Отверстие для вытяжной вентиляционной решетки располагают в верхней части комнаты, что способствует эффективному отведению отработанного воздуха при естественной вентиляции.

Для выбора размера сечений каналов делают расчет в соответствии с нормами вентиляции, которые регламентируют требуемую кратность воздухообмена. Этот показатель зависит от типа помещения.

Нормы СНиП по кратности воздухообмена помещений

Тип помещения	Спальни	Ванная	Кухня	Жилые помещения
Кратность воздухообмена, м³/ч	2–4	3–8	10–15	3–6

Вытяжка

Возможные варианты организации удаления отработанного воздуха зависят от количества вентиляционных каналов. Если вытяжных труб немного, то каждую из них выводят на крышу. Недостатком схемы является необходимость устройства примыканий для всех каналов, что снижает надежность кровли.

Наилучшим вариантом является возведение вентиляционной шахты по центру дома на стадии его строительства. В уже построенном здании ее изготавливают из тонколистовой оцинкованной стали. Преимуществом шахты является наличие только одного примыкания к кровле при выводе на крышу всех каналов вентиляции, а также дымоходов и фановой трубы. Каждый трубопровод теплоизолируют, а дымоход гильзуют в процессе кладки стен шахты и оснащают устройством слива конденсата.

Дефлектор

Чтобы использовать силу ветра для увеличения тяги естественной вентиляции, применяют насадки, которые устанавливают на вытяжную трубу. При этом КПД системы вентиляции повышается, в зависимости от аэродинамических характеристик модели, на 15–20 % и уменьшается вероятность появления обратной тяги.

Другой функцией вытяжных устройств является защита канала от птиц. Наиболее известными типами аэродинамических изделий являются стационарные дефлекторы ЦАГИ из тонколистовой стали. Популярны также модели ротационных дефлекторов из пластика и стали (турбодефлекторы и нанодефлекторы). Их функционирование не зависит от направления ветрового потока, что обеспечивается вращением головки-крыльчатки. Она создает в вентиляционной шахте давление ниже атмосферного.

Проверка качества и уход за вентиляционной системой

Косвенную оценку работы естественной вентиляции в доме выполняют с помощью листа бумаги, который прикладывают к вытяжной решетке. Предварительно надо создать приток воздуха, ради чего открывают окно. Если бумага притянется к вытяжной решетке, то тяга вентиляции считается удовлетворительной. Чтобы получить количественные характеристики засорения вентиляционных каналов, замеряют скорость потока в системе измерительным прибором‑анемометром.

Обслуживание системы естественной вентиляции производят ежегодно. Оно включает в себя разборку приточных клапанов, продувку фильтров воздухом. Очищают от пыли вентиляционные приточные и вытяжные решетки.

Заключение

Естественная вентиляция — необходимый элемент частного дома. Если она правильно спроектирована и смонтирована, то в помещениях будет благоприятный для здоровья микроклимат.

Наша компания специализируется на создании систем естественной приточно-вытяжной вентиляции и готова организовать ее на любом этапе строительства или эксплуатации частного дома.

курсов PDH онлайн. PDH для профессиональных инженеров. ПДХ Инжиниринг.

«Мне нравится широта ваших курсов HVAC; не только экологические курсы или курсы по энергосбережению

. »

Рассел Бейли, ЧП

Нью-Йорк

«Это укрепило мои текущие знания и научило меня нескольким новым вещам, кроме того

познакомив меня с новыми источниками

информации».

Стивен Дедак, ЧП

Нью-Джерси

«Материал был очень информативным и организованным. Я многому научился, и они

очень быстро отвечали на вопросы.

Это было на высшем уровне. Буду использовать

снова. Спасибо».

Блэр Хейуорд, P.E.0003 «Веб-сайт прост в использовании. Хорошо организован. Я действительно буду пользоваться вашими услугами снова.

Я передам название вашей компании

другим сотрудникам.»

Рой Пфлейдерер, ЧП

Нью-Йорк

«Справочный материал был превосходным, и курс был очень информативным, особенно потому, что я думал, что уже знаком

с деталями Канзас

Авария в City Hyatt. »

Майкл Морган, ЧП

Техас

«Мне очень нравится ваша бизнес-модель. Мне нравится, что я могу просмотреть текст перед покупкой. Я обнаружил, что класс

Информативный и полезный

в моей работе. »

Уильям Сенкевич, P.E.

Флорида

информативный. Вы

— лучшее, что я нашел. «

Рассел Смит, P.E.

Пенсильвания

Я считаю, что подход упрощает для рабочего инженера.

материала». На самом деле

человек изучает больше

от неудач ».

Джон Скондры, P.E.

Пеннсильвания

«. Курс.

способ обучения. «

Jack Lundberg, P.E.

Висконсин

» Я очень увлекаюсь тем, как вы представляете курсы; т. е. позволяя

Студент, чтобы рассмотреть курс

Материал перед оплатой и

курсы. Я, конечно, многому научился и

получил огромное удовольствие».0002 «Я очень доволен предлагаемыми курсами, качеством содержания материалов и простотой поиска

онлайн-курсов

.»

Уильям Валериоти, ЧП

Техас

«Этот материал во многом оправдал мои ожидания. Курс был прост для изучения. Фотографии в основном давали хорошее представление о

обсуждаемых темах.»

Майкл Райан, ЧП

Пенсильвания

«Именно то, что я искал. Нужен 1 балл по этике, и я нашел его здесь.»

Джеральд Нотт, П.Е.

Нью-Джерси

«Это был мой первый онлайн-опыт получения необходимых кредитов PDH. Это было

информативно, выгодно и экономично.

Я бы очень рекомендовал его

всем инженерам. «

Джеймс Шурелл, P.E.

Огайо

Я ценю вопросы« Реальный мир ». , и

не основаны на каком-то неясном разделе

законов, которые не применяются

к «нормальной практике».0005

Марк Каноник, ЧП

Нью-Йорк

«Большой опыт! Я многому научился, чтобы вернуться к своему медицинскому устройству

организации».

Иван Харлан, ЧП

Теннесси

«Материал курса имеет хорошее содержание, не слишком математический, с хорошим акцентом на практическое применение технологий».

Юджин Бойл, ЧП

California

«Это был очень приятный опыт. Тема была интересной и хорошо представленной,

, а онлайн -формат был очень

и простым в

. Спасибо.»

Патрисия Адамс, ЧП

Канзас

«Отличный способ добиться соответствия непрерывному обучению физкультуры в рамках временных ограничений лицензиата».

Джозеф Фриссора, ЧП

Нью-Джерси

«Должен признаться, я действительно многому научился. Это помогает иметь

обзор текстового материала. предоставлены

фактические случаи».

Жаклин Брукс, ЧП

Флорида

«Общие ошибки ADA в проектировании объектов очень полезны. Для тестирования

потребовалось исследования в

Документ Но Ответы были

. Проще говоря.».

Гарольд Катлер, ЧП

Массачусетс

«Это было эффективное использование моего времени. Спасибо за разнообразие выбора

в инженерии дорожного движения, который мне нужен

, чтобы выполнить требования

Сертификация PTOE ». способ заработать CEU для моих требований PG в штате Делавэр. До сих пор все курсы, которые я посещал, были отличными.

Надеюсь увидеть больше 40%

с дисконтированными курсами ».

Кристина Николас, стр. дополнительные

курсы. Процесс прост, и

намного эффективнее, чем

необходимость путешествовать.0004

Айдахо

«Услуги, предоставляемые CEDengineering, очень полезны для инженеров-профессионалов

для получения единиц PDH

в любое время. Очень удобно.»

Пол Абелла, ЧП

Аризона

«Пока все было отлично! Поскольку я постоянно работаю матерью двоих детей, у меня не так много

времени, чтобы исследовать, куда

получить мои кредиты от.»

Кристен Фаррелл, ЧП

Висконсин

2 90 «Это было очень познавательно. Легко для понимания с иллюстрациями
и графиками; определенно облегчает
усвоение всех
теорий.»
Виктор Окампо, P.Eng.
Альберта, Канада
«Хороший обзор принципов полупроводников. Мне понравилось проходить курс по адресу
My Wope Pace во время моего Morning
Subway Commute 9000

.»
Клиффорд Гринблатт, ЧП
Мэриленд
«Просто найти интересные курсы, скачать документы и получить
викторина. Я буду Emong Рекомендовать
You To Every PE, нуждающийся в
CE. тем во многих областях техники».0004
«У меня перепроизводили вещи, которые я забыл. Я также рад выиграть финансово
на Ваше промо-электронное письмо , которая

на 40%. »
Conrado Casem, P.E.
Теннесси
«Отличный курс по разумной цене. Буду пользоваться вашими услугами в будущем.»

Чарльз Флейшер, П.Е.
Нью-Йорк
«Это был хороший тест, и я фактически проверил, что я прочитал кодексы профессиональной этики
и правила Нью-Мексико
».

Брун Гильберт, Ч.П.
Калифорния
«Мне очень понравились занятия. Они стоили времени и усилий.»

Дэвид Рейнольдс, ЧП
Канзас
«Очень доволен качеством тестовых документов. Будет использовать CEDengineerng
, когда потребуется дополнительная сертификация
.»

Томас Каппеллин, ЧП
Иллинойс
«У меня истек срок действия курса, но вы все равно выполнили обязательство и поставили
Me, за что я заплатил — много
! » для инженера». 0004
Хорошо расположено. «
Глен Шварц, P.E.
Нью -Джерси
Вопросы были подходящими для уроков, а материал урока —
.
для дизайна дерева.»

Брайан Адамс, ЧП
Миннесота
0004

Роберт Велнер, ЧП
Нью -Йорк
«У меня был большой опыт, когда я получил прибрежное строительство — проектирование
Building и
High Рекомендуется его.»

Денис Солано, ЧП
Флорида
«Очень понятный, хорошо организованный веб-сайт. Материалы курса этики штата Нью-Джерси были очень
хорошо подготовлено. Мне нравится возможность загрузить учебный материал до
Обзор везде и
всякий раз, когда ». Сохраняйте широкий выбор тем на выбор».

Уильям Бараттино, ЧП
Вирджиния
«Процесс прямой, никакой чепухи. Хороший опыт.»

Тайрон Бааш, ЧП
Иллинойс
«Вопросы на экзамене были наводящими и демонстрировали понимание
материала. Тщательный
и всеобъемлющий. «
Майкл Тобин, P.E.
Аризона
» Это мой второй курс, и мне понравилось то, что мне предложил курс, что 9000 9000 2 моя линия
работы. Я обязательно воспользуюсь этим сайтом снова.»

Анджела Уотсон, ЧП
Монтана
«Простота в исполнении. Никакой путаницы при подходе к сдаче теста или записи сертификата.»

Кеннет Пейдж, ЧП
Мэриленд
«Это был отличный источник информации о нагревании воды с помощью солнечной энергии.

Луан Мане, ЧП
Conneticut
«Мне нравится подход, позволяющий зарегистрироваться и иметь возможность читать материалы в автономном режиме, а затем
вернуться, чтобы пройти тест.»

Алекс Млсна, ЧП
Индиана
«Я оценил количество информации, предоставленной для класса. Я знаю
Это вся информация, которую я могу
Использование в реальных жизненных ситуациях. «
Натали Дриндер, P.E.
South Dakota

курс.»0004
«веб -сайт прост в использовании, вы можете загрузить материал для изучения, затем вернуться
и пройти тест. .»
Майкл Гладд, ЧП
Грузия
«Спасибо за хорошие курсы на протяжении многих лет. »

Деннис Фундзак, ЧП
Огайо
«Очень легко зарегистрироваться, получить доступ к курсу, пройти тест и распечатать сертификат PDH
. Спасибо, что сделали этот процесс простым.»

Фред Шайбе, ЧП
Висконсин
«Положительный опыт. Быстро нашел курс, который соответствует моим потребностям, и закончил
PDH за один час за
Один час. «
Стив Торкильдсон, P.E.
Южная Каролина
» Мне нравилось загрузить документы для рассмотрения контента
и Sutabke Doblobabit.
наличие для оплаты
материалов.»
Richard Wymelenberg, P.E.0005
«Это хорошее пособие по ЭЭ для инженеров, не являющихся электриками.»

Дуглас Стаффорд, ЧП
Техас
«Всегда есть место для улучшения, но я не могу придумать ничего в вашем
процессе, который нуждается в
улучшении. »

Томас Сталкап, ЧП
Арканзас
«Мне очень нравится удобство прохождения онлайн-викторины и немедленного получения сертификата
.»

Марлен Делани, ЧП
Иллинойс
«Обучающие модули CEDengineering — это очень удобный способ доступа к информации по
многим различным техническим областям
3 за пределами
40003 Специализация собственной Без
. более одной трети потребления энергии в США идет на освещение, обогрев и охлаждение зданий. Затраты на энергию являются бременем как для отдельных лиц, так и для нации. Механическое охлаждение и вентиляция зависят от электричества; для этого требуется в три раза больше основного топлива как уголь или природный газ для производства электроэнергии.
В разных культурах и на протяжении всей человеческой истории люди формировали свои дома и ставили окна, чтобы защитить себя от нежелательного солнца и сильного ветра, а также улавливать прохладный бриз. По мере того, как архитекторы, проектировщики и застройщики реагируют на общественный интерес к экологичным зданиям, естественная вентиляция снова становится критическим компонентом многоквартирных домов.
Как мы обсуждаем в нашей книге Этот дом в самый раз: руководство по выбору дома и района , комфортный дом рассчитан на естественное освещение, хорошую вентиляцию, оптимальный уровень температуры и влажности. Когда на улице жарко и влажно, экологичный дом открыт для бризов, которые охлаждают и сушат кожу. Когда на улице холодно, в экологичном доме тепло, нет сквозняков и циркулирует свежий воздух, чтобы не было душно.
Многие люди предпочитают естественную вентиляцию механической, потому что она дешевле, ее легче контролировать и она естественным образом соединяет дом с внешней средой. Механическая вентиляция может усугубить астму и аллергию из-за конденсата и плесени в воздуховодах или на них. Кондиционер стоит дорого, и многим людям не нравится ощущение нахождения в закрытом холодильнике. В воздухе может ощущаться холодная влажность и неприятный затхлый запах. При естественной вентиляции окна открыты для свежего воздуха и пения птиц, шелеста листвы ветерка, играющих детей. Может быть, пробки, сирены и автосигнализация тоже, но это уже другая история.
Количество окон, их расположение в помещении и расположение на внешней стороне здания определяют, как часто воздух в помещении заменяется свежим воздухом. По строительным нормам каждая жилая и спальная комната жилого помещения должна иметь хотя бы одно открывающееся окно. Отдельные дома с окнами на все четыре стороны и хорошо подобранным ландшафтом лучше всего подходят для естественной вентиляции. Но при средней плотности от четырех до десяти жилых единиц на акр отдельные дома также используют много земли, большая часть которой отведена под автомобили. Городская жизнь и эффективный общественный транспорт требуют более высокой плотности заселения, чем это возможно в отдельно стоящих домах. Городские кварталы со среднеэтажными и многоэтажными многоквартирными домами отличаются наибольшей плотностью [pdf]: от 35 до 125 жилых единиц на акр, если на единицу приходится всего один автомобиль. Типичное среднеэтажное и многоэтажное здание имеет прямоугольную форму и двухэтажный коридор в центре. Доступ к лифту эффективен; лестничные клетки находятся в конце коридоров в соответствии со строительными нормами. С их плоскими фасадами и одинаковыми рядами окон большинство квартир имеют единую ориентацию, которая не пропускает свежий воздух.

Пример коридора с двойной нагрузкой. (Изображение Р. Томаса Джонса)

Пример одиночной ориентации комнат в зданиях с высокой плотностью размещения. (Изображение Р. Томаса Джонса)
Тем не менее, можно проектировать здания, которые обеспечивают желаемую плотность для городской жизни, а также пропускают свежий воздух в каждую комнату. Понимание того, как направить ветер в здание, может существенно повлиять на то, насколько комфортно в нем будет жить, работать или планировать.
Большие здания отражают ветер; хорошо распределенные проемы как с подветренной, так и с наветренной стороны здания извлекают выгоду из давления ветра, нагнетающего воздух через окна. При поперечной вентиляции воздух входит с одной стороны и выходит с противоположной, но давление также может вызывать односторонние и вертикальные вентиляционные потоки.

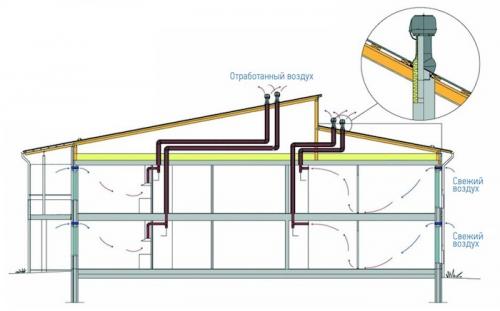

Секция здания, показывающая несколько способов вентиляции. (Изображение Р. Томаса Джонса)
Вентиляция, возникающая, когда несколько отверстий открываются в тень. (Изображение Р. Томаса Джонса)
Стратегии проектирования, использующие преимущества давления ветра и плавучести для подачи свежего воздуха в каждую единицу многоквартирного дома, включают следующее: 1) размещение окон как высоко, так и низко в комнатах без перекрестной вентиляции, 2) включение выступов и ниш, увеличить количество экспозиций и 3) построить отдельные ядра в виде внутренних дворов и вентиляционных колодцев, одинарных загруженных коридоров, этажных сквозных квартир. Примеры таких стратегий есть в книге 9.0003 Хорошие соседи: доступное семейное жилье , авторы Том Джонс, Уильям Петтус и Майкл Пяток.
Апартаменты Cascade Court в Сиэтле и Yorkshire Terrace в Лос-Анджелесе являются примерами использования простых выступов зданий, таких как эркеры и внутренние дворы, для увеличения количества экспозиций и перекрестной вентиляции внутренних помещений. Cascade Court имеет эркеры, глубокие ниши в контуре здания и выступы в контуре. Yorkshire Terrace имеет линейный внутренний двор и глубокие углубления в основании.
Если один комплект окон находится на теплой стороне здания, а другой — на прохладной, как показано в приведенных выше примерах, разница в давлении воздуха будет стимулировать поток воздуха. Выступы и углубления в наружной части здания могут создавать микроклимат, а также стимулировать поток воздуха. Закрытые ниши, которые затеняют одну сторону комнаты, как показано на рисунке, создают карман для прохладного воздуха, вызывая разницу в воздушном давлении, которая стимулирует движение воздуха.
Пример закрытых ниш. (Изображение Р. Томаса Джонса)
В типовом многоквартирном доме с двойным нагруженным коридором, ориентированным с востока на запад, половина жильцов имеет единую ориентацию на север. нет прямого солнца; дома холодные и темные, а счета за отопление высокие. Другая половина, обращенная лицом на юг, может столкнуться с противоположной проблемой: чрезмерным нагревом летом. Напротив, коридоры с одинарной загрузкой представляют собой стратегию, позволяющую воздуху проходить через блок. Коридор находится на одной стороне здания и открыт для воздуха. Каждый блок имеет окна в коридор и окна на противоположную сторону здания. Модернистские архитекторы часто использовали эти внешние коридоры, которые служили тротуарами в воздухе. Здание с одним загруженным коридором вдоль оси восток-запад даст южную ориентацию и перекрестную вентиляцию всем блокам. Примером может служить здание Chicago Prairie Avenue Courts архитектора Джорджа Кека. (Вот ссылка на блог Энтони Дензера о темах, связанных с его книгой, Солнечный дом: новаторский устойчивый дизайн .)
Пример одного загруженного коридора. (Изображение Р. Томаса Джонса)
Шарль-Эдуар Жаннере-Гри, псевдоним которого был Ле Корбюзье, использовал коридоры с одинарной загрузкой и сквозные квартиры, чтобы оптимизировать солнечную ориентацию и перекрестную вентиляцию. Ле Корбюзье, швейцарско-французский архитектор и градостроитель, задумался о том, как сделать города пригодными для жизни, несмотря на рост их масштабов и плотности, вызванный промышленной революцией. Его цель состояла в том, чтобы создать жилища для масс, которые обеспечивали бы солнечный свет и свежий воздух. Отвечая на лабиринт комнат без окон в ветхих зданиях, населенных рабочим классом, он спроектировал здания со сквозными квартирами, используя схему коридора с пропуском. Коридоры, дающие доступ к отдельным помещениям, встречаются через каждые два-три этажа. Лифт пропускает этажи без коридоров; отдельные блоки имеют внутренние лестницы, ведущие на этажи коридора. Мы должны признать, что по причинам, отличным от стратегии умной вентиляции, некоторые поместья Ле Корбюзье считались невоспроизводимыми моделями.
Жилая единица Ле Корбюзье в Марселе, Франция, является примером пространственной организации единиц, так что они охватывают одну сторону здания до другой стороны. Жилые помещения двойной высоты сокращают необходимое количество коридоров до одного на каждые три этажа. В конце каждого блока есть окна, обеспечивающие перекрестную вентиляцию по всему блоку, проходящую через узкие спальни в пространство двойной высоты.
Жилые помещения нуждаются в постоянной подаче насыщенного кислородом воздуха. В прежние времена низких затрат на энергию здания не строились настолько плотно, чтобы предотвратить утечки необходимого воздуха. Текущие строительные нормы и правила основаны на механической вентиляции, хорошо изолированных и плотно построенных зданиях. Городские застройщики используют драгоценные возможности заполнения для более глубоких зданий с помещениями, расположенными все дальше от наружных стен.
Способы проникновения воздуха вглубь этих зданий включают отдельные открытые к небу ядра для каждой группы квартир и выступы, размещающие помещения ближе или дальше от фасада, такие как эркеры и крытые балконные ниши, открытые коридоры, и пол через блоки. Почему эти стратегии не используются более широко? Строительные нормы и правила препятствуют этому, потому что они предназначены для защиты жизни, а не для повышения качества и комфорта внутренних помещений. Также стоит отойти от обычного прямоугольного здания с двойным нагруженным коридором и типичным плоским фасадом с равномерными рядами окон.
Проектирование многоквартирного дома, позволяющего жильцам использовать естественную вентиляцию своих домов, имеет экологический, экономический и человеческий комфорт. Расходы на электроэнергию в американских домах составляют в среднем почти 2000 долларов в год на одно домохозяйство. Бытовое потребление электроэнергии растет из-за более широкого использования технологических устройств и кондиционирования воздуха. Каждый год в США на кондиционирование воздуха расходуется около 5 процентов производимой электроэнергии, при этом в воздух выбрасывается около 100 миллионов тонн углекислого газа. Это около двух тонн на каждый дом с кондиционером. В настоящее время строительные нормы не требуют естественной вентиляции. «В IMC 401.3 (Международный механический кодекс) не говорится: «Должна быть обеспечена возможность управления вентиляцией…» или «Жильцы должны иметь возможность управлять вентиляцией…» Города могут добавить это в правила землепользования. и может сделать это в будущем. В Сан-Франциско, штат Калифорния, этот вопрос рассматривается в суде.
