правила проектирования и советы по разводке электрики
Схема электроснабжения частного дома – это множество упорядоченных кабелей, проводов, защитных устройств. Правильный подбор параметров, характеристик элементов схемы гарантирует безопасность и комфорт владельцев недвижимости.
Если схема составлена правильно, с учетом требований ПУЭ и других нормативных документов, опасаться нечего — в комнатах всегда будет свет, тепло, а электрические приборы не сломаются от скачков напряжения или короткого замыкания в сети. Поэтому проектированию электрики стоит уделить особое внимание.
Предлагаем разобраться во всех тонкостях этого процесса. В статье обозначены общие требования к проектированию электросети, приведены практичные советы по выбору проводов, а также подробно рассмотрены типовые схемы разводки электрики.
Кроме того, мы подготовили обзор частых ошибок, учет которых поможет избежать недочетов в разработке и монтаже сетей электроснабжения.
Содержание статьи:
- Общие правила проектирования электросети
- Рекомендации по выбору проводов
- Разбор схем электропроводки
- Вариант #1 – общая схема-план для всего дома
- Вариант #2 – образец монтажной схемы
- Вариант #3 – техническое решение для небольшого дома
- Вариант #4 – электросхема для подвала/гаража
- Вариант #5 – принципы кухонной разводки
- Обзор частых ошибок проектирования
- Выводы и полезное видео по теме
Общие правила проектирования электросети
Когда электроприборов было мало, а для освещения хватало нескольких лампочек на 40-60 Вт, для устройства системы электроснабжения составлялась примитивная схема, включающая несколько выключателей и розеток.
Сейчас, с появлением большого количества энергозависимых бытовых приборов, схема обязательно дифференцируется на групповые линии, защищаемые автоматическими выключателями и другими устройствами.
Только в одной кухне может подключаться до десятка устройств, 2-3 из которых – мощные агрегаты, требующие выделенных электролиний с кабелем увеличенного сечения и отдельных розеток
Если продумать все нюансы расположения электропроводки в частном доме, с учетом использования медного провода, она прослужит не менее 20 лет. Обычно схему составляют вместе с проектированием нового дома или перед капитальным ремонтом.
Начать следует с указания мест установки таких элементов, как:
- розетки;
- выключатели;
- распределительные коробки;
- осветительные устройства;
- мощные бытовые приборы;
- электрощиток.
На этом же этапе следует определиться со способом прокладки кабелей – открытым или закрытым. В домах с оштукатуренными стенами обычно используют закрытый способ, с деревянными – открытый.
Какую бы схему вы не использовали, существует ряд правил, от которых отступать нельзя. Они прописаны в нормативной документации, а их эффективность доказана десятилетиями.
Вот несколько важных аксиом электромонтажа, которые потребуются и для составления схемы:
Галерея изображений
Фото из
Электрические провода, кабели прокладываются горизонтально и вертикально. Данная норма отражает десятилетия опыта эксплуатации схем
При прокладке провода нельзя его поворачивать под острым или тупым углом, любой поворот линии должен равняться 90°. От распределительных коробок и щитов провода также отходят под прямым углом, диагональное расположение для сокращения расстояния и экономии материала запрещено
Нельзя располагать провода в непосредственной близости к оконным и дверным проемам, нишам и порталам. Минимальное расстояние от штроб и кабелей, проложенных открытым способом, – 15 см. Соответственно, розетки и выключатели должны находиться также на расстоянии не менее 15-20 см
Оптимальное расстояние от розеточного блока до «чистого пола» – 30-40 см.
Исключение составляют силовые розетки, установленные в рабочей зоне на кухне, а также в ванной комнате, для фена или бритвы. Их монтируют над столом или раковиной – для удобства пользования
Установку розеток для компьютерной техники и телевизоров нужно продумать заранее, определив их место расположения. Для экономии места рекомендуем использовать современные модульные блоки с сетевыми, телевизионными разъемами и розеточными группами
Для мощных бытовых устройств – электроплит, кондиционеров, стиральных машин, других – предусматривают отдельные линии, защищаемые автоматическими выключателями, другими устройствами
Распределительный электрощиток с устройствами защиты устанавливают на высоте, удобной для обслуживания – примерно на расстоянии 150-170 см от пола. Такая высота служит дополнительной страховкой от проникновения в щит маленьких детей
Оборудуя разводку на кухне, обязательно следует учитывать расположение газовой трубы, которая обычно проходит вдоль наружной стены.
По правилам безопасности и монтажа электроустановок, минимальное расстояние от электролинии или розетки до трубы газа – 20 см
Провода расположены параллельно или перпендикулярно полу/потолку
Угол поворота проводов строго прямой
Расстояние от электролинии до дверей и окон
Удаленность блока розеток от пола
Розеточные блоки для оргтехники и видеоаппаратуры
Индивидуальное электроснабжение мощных бытовых потребителей
Высота установки распределительного щита
Расположение электролиний относительно газовой трубы
Кроме правил, следует учитывать и личный комфорт. Например, у двуспальной кровати обычно монтируют две розетки – по одной с каждой стороны.
Выключатели располагают на высоте 80-90 см от пола. В больших холлах, коридорах, комнатах .
Для экономии электроэнергии на лестницах, ведущих на второй этаж или на чердак, устанавливают светодиодные светильники с датчиками движения, которые включаются только в присутствии человека
Обязательно следует заземлять все металлические розетки и предметы, связанные с электролиниями.
Для заземления в электроустановках используется третья жила кабеля – провод в желто-зеленой изоляции.
Рекомендации по выбору проводов
В домах из кирпича, газобетонных блоков, шлакоблоков необходима внутренняя отделка стен, а значит, для прокладки проводов используют скрытый способ.
Чтобы обеспечить дополнительную защиту, а в случае ремонта быстро заменить кабель, его помещают в негорючего полимера.
В домах из бруса или оцилиндрованного бревна для сохранения ретро стиля используют открытый способ прокладки проводов, приобретая декоративную продукцию – скрученную проводку, ролики, стилизованные выключатели и розетки
Чтобы правильно , специалисты производят расчеты, связанные с определением нагрузки.
Однако, опираясь на типовые схемы и многолетний опыт, квалифицированные электромонтажники придерживаются следующих параметров:
- осветительные контуры – 3*1,5 мм² или 3*2 мм²;
- розеточные группы – 3*2,5 мм²;
- электроплита/духовка – 3*4 мм²;
- кондиционер – 3*2,5 мм², для приборов приборы мощнее 5 кВт – 3*4 мм²;
- отопительные котлы – 3*4 мм² и более (по рекомендациям производителя).
Оптимальный тип кабеля – медный трехжильный: ВВГнг, ШВВПнг. Использовать провода с сечением меньше указанного нельзя, так как они не будут соответствовать нагрузке и начнут плавиться, создавая опасную ситуацию.
Разбор схем электропроводки
Рассмотрим несколько типовых схем, которые используют при строительстве или капремонте. Все варианты объединены наличием защитной группы: делением разводки электрики на контуры, каждый из которых подключен к отдельному автомату.

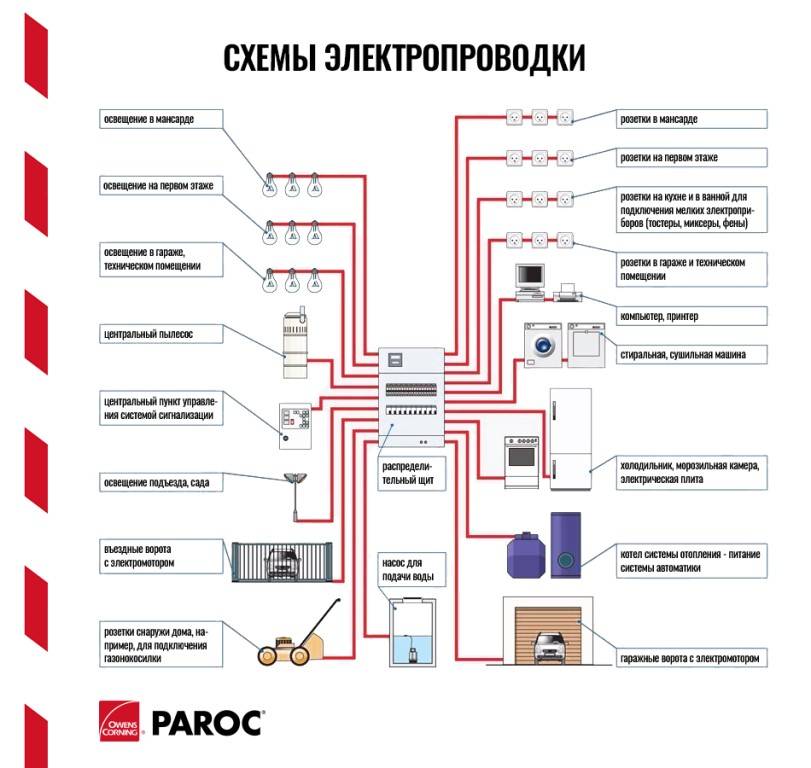

Вариант #1 – общая схема-план для всего дома
Это не монтажная схема, а перечисление всех электроустройств, которые планируется расположить в доме. По ней можно вычислить, сколько потребуется автоматов и , подсчитать общее количество электролиний, ведущих к щиту.
Здесь следует указать тип питающей сети, чтобы правильно выбрать кабель. Для 3-фазной сети берут 5-жильный кабель, для 1-фазной – 3-жильный.
За часть устройств отвечает организация, поставляющая электроэнергию в дом. Это электросчетчик и входное устройство защиты, которые обычно устанавливаются на наружной стене дома или на столбе, подводящем кабель (+)
Электрощит располагают в отдельном помещении внутри дома, в коридоре, в находящемся рядом гараже.
Там же устанавливают стабилизаторы напряжения и резервный генератор, который снабжает дом электроэнергией в периоды отключения централизованной линии.
Для удобства обслуживания двух- или трехэтажного особняка на каждом этаже также . Все распределительные щиты подключены к вводному кабелю – медному проводу с сечением 15-35 мм².
На устройствах защиты экономить не стоит: рекомендуется установить УЗО на каждый розеточный контур, автоматы на световые линии для каждой комнаты, а также для кондиционеров, котла отопления, системы «теплый пол» и др.
Если в отдельной комнате планируется расположить несколько светильников и розеток, то на входе нужно смонтировать . В ней соединяют вводный кабель с линией освещения и розеточной группой.
Вариант #2 – образец монтажной схемы

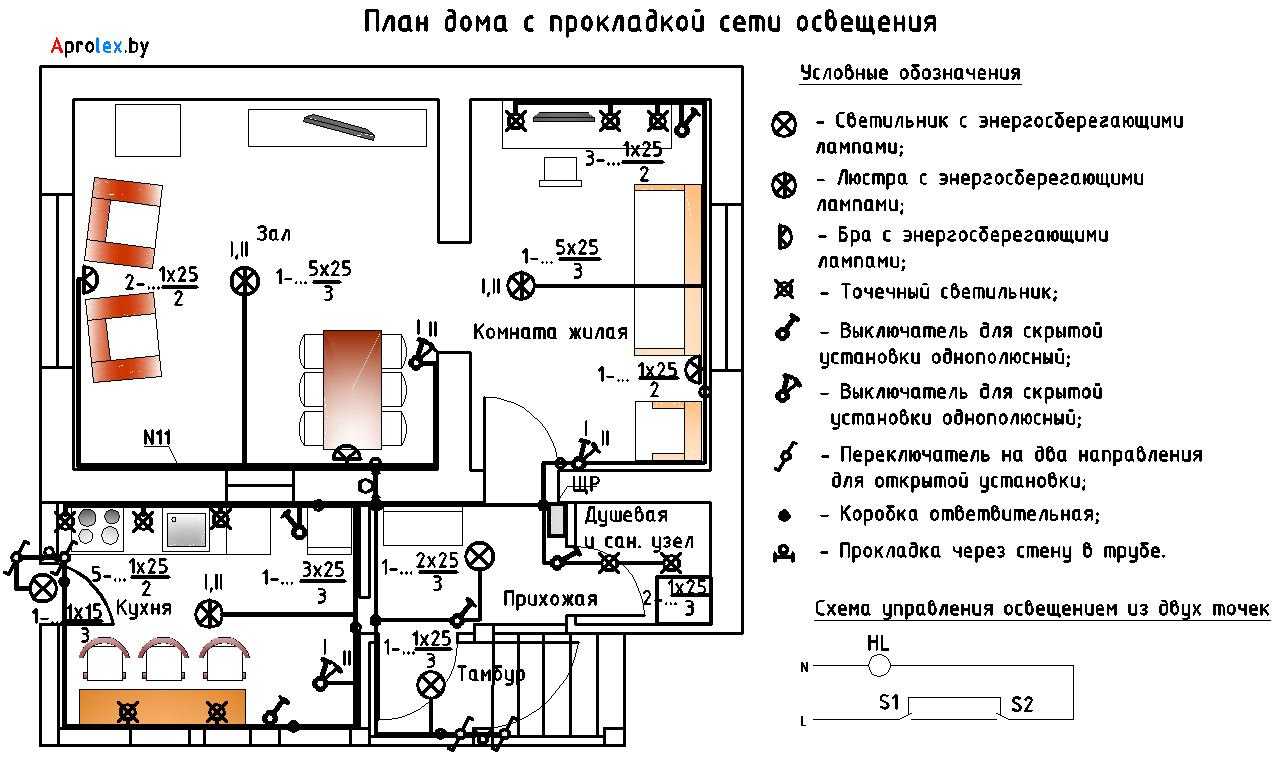

Чтобы начертить монтажную схему, нужно взять план дома и обозначить на нем места установки электроустройств.
Этот документ становится основой для составления сметы – по нему легко сосчитать не только количество выключателей, розеток и дополнительных материалов, но и подсчитать метраж проводов.
Монтажная схема электросети одноэтажного дома. Чтобы было легче ориентироваться в электрических линиях, ведущих от электрощита к комнатам, контуры обозначены разными цветами
Обязательно обозначается точка ввода силовой линии в дом и место установки электрощита. Затем, на отдельных линиях, следует отметить распределительные коробки, электроустановки, осветительные приборы.
Устройства высокой мощности также нужно обозначить, так как они запитаны от индивидуальных линий.
Если к зданию подключены хозяйственные постройки – баня, гараж, мастерская – это тоже должно быть отражено на схеме, так как является частью разводки электрики в конкретном частном доме.
Для схем, нарисованных от руки, специальных условных знаков нет, главное, чтобы владелец дома и монтажники понимали, что кроется за каждым символом. Однако лучше использовать , чтобы впоследствии самому разобраться в проекте.
Вариант #3 – техническое решение для небольшого дома
Все планы и схемы похожи, так как строятся по одному и тому же принципу, однако могут различаться количеством установленных розеток и контуров освещения, следовательно, и числом подключенных к ним защитных устройств.
Образец схемы для одноэтажного дома, внутри которого расположено 3 комнаты, коридор, кухня, санузел. Электролинии собраны так, что одна из них объединяет коридор и комнату, вторая – 2 комнаты
Перед сетью устанавливают входной рубильник, которым при необходимости можно обесточить весь дом и отключить прибор учета электроэнергии. Затем следует счетчик, и уже после него – защитные группы.
Для мощных агрегатов, таких как котел отопления или стиральная машинка, устанавливают автоматы на 25-40 А. Сечение проводов тоже должно быть увеличено до 3,5-5 мм².
С помощью такой схемы не подсчитать метраж проводов, но количество розеток, распредкоробок, выключателей, УЗО, автоматов высчитать легко.
Вариант #4 – электросхема для подвала/гаража
Нередко подвал частного дома становится подсобным помещением, где устанавливают стиральную машину и оборудуют сушилку, погребом для хранения урожая или даже теплым гаражом. Гораздо удобнее, когда подобное помещение полноценно оборудовано розетками и светильниками.
На схеме – разводка электросети с прибором учета электроэнергии. Если гараж находится в подвале или в пристройке, отдельный счетчик не нужен
Если не брать в учет счетчик, на электрощитке останутся входные автоматы защиты, шина заземления, УЗО на 20 А, три контурных автомата: на линии освещения, для розеток и для компрессора. Дополнительное мощное оборудование также нуждается а автоматической защите.
Вариант #5 – принципы кухонной разводки
Схема в частном доме практически не отличается от аналогичной схемы для городской квартиры.
Ее особенностью является большое количество подключенных электроприборов, следовательно, потребуется выделить несколько электролиний с отдельными автоматами защиты.
Основная сложность – размещение розеточных блоков таким образом, чтобы они были рядом с приборами и в то же время в свободном доступе, для возможного ремонта или переключения приборов (+)
При составлении вертикально ориентированной схемы необходимо отобразить на бумаге мебельный гарнитур с расстановкой всей техники.
Безрозеточные соединения, например, у духового шкафа, производят под столешницей, возле стены, тогда как розетки для тостера, электрочайника, мультиварки, комбайна лучше вынести над рабочим столом.
Небольшие бытовые приборы легче отключать от сети, если электроустановочное устройство находится под рукой. Розетки, монтируемые около раковины, должны обладать от IP44 или выше.
Обзор частых ошибок проектирования
Недочеты в схеме или планировании работы влекут за собой ошибки монтажа, а это грозит нарушениями в функционировании электросети. Результатом может стать выход из строя дорогого оборудования, а что еще хуже – электротравма одного из жильцов.
Каких ошибок следует избегать:
- использовать некачественную продукцию без маркировки и сертификации;
- производить расчеты «один-в-один» – любые технические изделия и материалы необходимо приобретать с запасом;
- закладывать в проект монтаж обычных розеток для подключения варочных поверхностей, котлов, тепловых пушек;
- планировать применение закрытой проводки – более сложной и подчиняющейся списку требований ПУЭ;
- проектировать коммутацию в одной распределительной коробке низковольтных и мощных силовых проводов;
- планировать соединение проводов опасными для дальнейшего обслуживания и эксплуатации скрутками; лучший вариант – готовые клеммы;
- составлять цепи из алюминиевых и медных проводов, а также использовать алюминиевую проводку.
Некоторые ошибки касаются неправильных расчетов. Например, штробы под кабель при закрытом способе монтажа должны закладываться на глубину 2-2,5 см, не меньше.
Неправильно располагать распределительные коробки внизу или на уровне человеческого роста. Их место – под потолком, в 20 см от подвесной конструкции или бетонной потолочной плиты
Нельзя подключать заземление розеток с помощью шлейфа, производить заземление на чугунные канализационные или стальные газовые трубы.
Если вы не знаете, как правильно провести электрическую проводку в доме, обратитесь в проектную организацию. Специалисты выедут на место и составят схему разводки, опираясь на конкретные условия монтажа.
Выводы и полезное видео по теме
Разбор поэтажной схемы:
Правила составления схем электромонтажа:
Описание схемы устройств на распределительном щите:
Ответственность и риски за «самодеятельность» при составлении проекта ложатся на плечи владельца дома. Если вы не имеете соответствующего образования и опыта, рекомендуем заказать документы в организации, которая занимается профессиональными разработками проектов электроснабжения.
У вас есть личный опыт проектирования и разводки электрики в частном доме? Хотите поделиться накопленными знаниями или задать вопросы по теме? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях – форма для отзывов расположена ниже.
Схемы общей электропроводки
Опубликовано: 8.04.2012 Рубрика: Электрика Просмотров: 27622
Схема параллельного соединения цепи на примере светильника с 5 лампами
Чтобы рассчитать количество проводов, выбрать места для монтажа электрических точек и грамотно соединить кабель, необходимо составить общую схему электропроводки. Рассмотрим способы соединения электрической цепи.
Параллельное — при таком способе входящие в цепь элементы объединены двумя узлами и не соединены друг с другом. При таком соединении элементов, даже если одна из ламп перегорит и разорвет цепь, остальные не погаснут, поскольку у тока останутся «обходные» пути.
Последовательное — все элементы цепи располагаются друг за другом и не имеют узлов.
Пример последовательного соединения — всем известная елочная гирлянда: большое количество лампочек, соединенных одним проводом. Если сгорит одна, цепь разорвется и погаснут все.
Последовательное соединение
Основных типов разводки электропроводки три. Рассмотрим их подробно, поскольку от выбранного типа зависит вся схема целиком.
1. Тип «звезда» иногда называют бескоробочным, или европейским, типом разводки. Вкратце данный тип можно отобразить так: одна розетка — одна линия кабеля до щитка. Это означает, что каждая розетка и точка освещения имеют отдельную кабельную линию, которая заходит прямо в квартирный щиток и в идеале имеет автоматический выключатель. В чем преимущества и недостатки такого типа разводки? Плюс — прежде всего в безопасности и возможности контроля над каждой электрической точкой. К тому же не требуется устанавливать распределительные коробки. Разводка именно такого типа делается, когда устанавливают систему «умный дом».
Минус «звезды» — как минимум троекратный расход проводки и, соответственно, трудовых затрат по ее монтажу. Кроме того, квартирный щиток становится размером со средний шкаф. Он может насчитывать 70–100 групп автоматов, особенно если на объекте есть еще и информационные сети. Установить самостоятельно такой щиток сложно, и он дороже обычного.
2. Тип «шлейф» напоминает «звезду», но отличается от нее экономичностью. Изобразить его можно так: розетка — розетка — розетка — квартирный щиток или распаячная коробка. На один кабель последовательно подключаются несколько электрических точек, от которых общий питающий проводник идет либо к квартирному щитку, либо к распаячной коробке.
3. Тип разводки в распределительных коробках — наиболее часто встречающийся вариант. Именно таким образом делалась разводка в советское время. Экономичный способ, не требующий особых затрат. В квартире щитка нет вовсе, он расположен на лестничной площадке. От такого общего питающего «стояка» отходит квартирное ответвление.
На нем в щитке стоят счетчик и автоматический выключатель (иногда — 1, иногда — 2–3, редко больше). Питающий кабель заходит в квартиру, затем при помощи распределительных коробок — в помещения, подходя к каждой точке. Можно сказать, что от распределительной коробки проводка идет к точкам «звездой».
В чистом виде типы разводки применяются редко. Исходя из имеющихся в наличии ресурсов и по пожеланию обычно выбирается смешанный тип. Пример по разводке в отдельной квартире.
Два вида разводки проводов: розетка — щиток («звезда») и щиток — розетка — розетка — розетка («шлейф»)
Питающий кабель входит в квартирный щиток, где стоят несколько групп автоматов и устройств защиты. В щитке общий кабель разводится на несколько зон, например, по жилым комнатам и отдельно по ванной и кухне с разделением на розетки и освещение. Питающий кабель отдельной зоны заходит в комнату и распределяется в коробке по точкам. Здесь возможны варианты: кабель пойдет на розетки «шлейфом» или на каждую точку будет выделен отдельный провод.
Способы разводки розеток: последовательный «шлейфом» и параллельный в распределительных коробках
Силовые кабели и провода освещения подключены к щитку отдельно
Профессиональные электрики составляют такие схемы с учетом всех факторов. Это пожелания хозяина объекта, то есть что именно хочется увидеть в квартире или доме. Например, хозяин говорит, что в гостиной должны быть две группы розеток по три в каждой. Плюс два проходных выключателя и телефонные розетки в количестве трех штук. Электрик, приняв к сведению эти данные, по правилам электромонтажных работ составляет схему, в которой учитываются параметры безопасности, порядок выполнения работ, тип проводки, размеры штроб и т. д. Такой чертеж является документом и заверяется в специальной организации.
Пример принципиальной схемы электроснабжения квартиры, составленной профессиональным электриком
Современные фирмы, предоставляющие услуги по электромонтажным работам, пользуются компьютерными программами.
Они созданы специально для инженерно-технических работников (ИТР) и домашнему мастеру вряд ли пригодятся.
Чтобы самостоятельно выполнить монтаж проводки, схему можно начертить самому. Это делается достаточно просто. Для начала изображается квартирный план с учетом всех размеров. Если нет необходимой документации, можно взять ее у застройщика, хотя она обязана храниться и у владельца жилья.
Затем при помощи специальных обозначений выставляются все желаемые точки: лампы, розетки, автоматические выключатели и т. д. Надо не полениться и поставить общепринятые обозначения, чтобы эту схему поняли и другие люди. Часты случаи, когда какое-то время спустя автор схемы не может разобраться в загадочных иероглифах, которые он сам же и придумал. После этого вычерчиваются линии, которые обозначают прокладку проводки. Обязательно укажите на плане, на каком расстоянии от потолка или пола находится кабель, особенно если проводка скрытого типа.
Первоначально на схеме выставляются все электрические точки, которые необходимо разместить в квартире или доме
Далее приведен пример электрической схемы квартиры.
Разными цветами показаны провода освещения, силовые кабели и провод заземления. Условными значками изображены светильники, розетки, выключатели и распределительные коробки. Такая схема очень наглядна, и по ней можно выполнять все необходимые расчеты. Это необходимо для того, чтобы в дальнейшем точно знать, где проходят провода. Иначе можно, вешая картину или полку, попасть сверлом прямо в кабель.
Электросхема квартиры
Существуют типовые правила для монтажа. Они таковы:
1. Провод прокладывается только по вертикальным и горизонтальным линиям под прямыми углами. Если возникнет желание схитрить и сэкономить кабель, проведя его по диагонали, лучше так не делать. В дальнейшем найти этот кривой путь весьма трудно, а попасть в него гвоздем проще простого.
2. Расстояние от провода до потолка или пола должно быть 15 см. От углов, дверных косяков и оконных рам — не менее 10 см. При обводке через трубы отопления следует соблюдать зазор между ними и проводкой не меньше 3 см.
Обводка проводки вокруг отопительных труб
3. Необходимо избегать пересечения проводов при прокладке. Если это трудновыполнимо, то расстояние между кабелями должно быть не меньше 3 мм.
4. Для упрощения расчетов все розетки и выключатели должны находиться на одинаковой высоте. Обычно выключатели устанавливают слева от двери на высоте, достаточной для того, чтобы опущенной ладонью прикоснуться к ним, то есть 80–90 см. Розетки монтируют на высоте 25–30 см. Однако на кухне и в случае подключения высоко висящих электроприборов это расстояние может быть и другим. Лучше всего, если провод к выключателям будет спускаться сверху, а к розеткам подводиться снизу — так делает большинство электриков.
5. Длина проводника, выходящего из электрической точки, должна быть 15–20 см. Это делается для удобства монтажа точек при скрытом типе проводки. Если она открытого типа, то длина проводника может быть меньше: 10–15 см.
Концы жил проводов, которые заходят в электрические точки, должны быть заизолированы изолентой.
Вооружившись чертежом, можно начинать монтировать электропроводку.
Метки: домашняя электропроводка, разводка проводов, разводка розеток, Схемы электропроводки, электропроводка, электросхема квартиры
К записи есть 1 комментарий
Поделитесь ссылкой на статью в социальных сетях
Вы можете оставить свой комментарий
Поделитесь своим мнением, что Вы думаете о прочитанном?Если Вам не понравилась статья, напишите в комментариях причину.
Возможно, Вы заметили ошибку или у Вас появились вопросы, напишите об этом.
Только зная Ваше мнение, можно будет улучшить и дополнить статью.
Схемы электропроводки в жилых домах
» Домашняя электропроводка
» Справочник по электропроводке
» Схемы подключения
» Жилая электропроводка: Руководство по домашней электропроводке
» Нужна помощь с электрикой? Получите быстрый ответ! Спросите электрика
Резюме: Схемы электропроводки в жилых домах являются важным инструментом для установки и тестирования домашних электрических цепей, они также помогут вам понять, как электрические устройства подключены и как работают различные электрические устройства и элементы управления. |
Я ОЧЕНЬ люблю ваш сайт !!! Я всегда ищу хорошую информацию об электромонтажных работах, и это на много миль впереди других, в которых я был … И я быстро купил вам книгу … Спасибо. Марк из Авроры, Колорадо
Когда речь идет о домашнем электричестве, нужно учитывать гораздо больше, чем просто включить или выключить выключатель. В этих статьях вы найдете некоторые из наиболее распространенных вопросов, которые домовладельцы задают о выключателях. Как только вы разберетесь с различными типами выключателей и розеток и будете следовать схеме подключения, вы сможете установить новую электропроводку в своем доме или устранить существующие проблемы с выключателями света и розетками.
Вот некоторые из наиболее распространенных конфигураций выключателей и розеток.
Изучив следующую информацию, вы сможете подключать выключатели так же хорошо, как и профессионалы.
Схемы электропроводки дома
- Одиночный выключатель
- 3-позиционный переключатель
- 4-позиционный переключатель
- Диммерные выключатели
- Схемы подключения розеток 120 В
- Настенная розетка
- Розетка GFCI
- Розетка AFCI
- Розетки, управляемые выключателем
- Схемы подключения розеток 240 В
- Розетка для сушки белья
- Розетка для кухонной плиты
Цвета электрических проводов
Цветные схемы электрических переключателей имеют преимущество перед черно-белыми схемами. * Отдельные провода на схеме должны быть окрашены в тот же цвет, что и фактические провода, которые вы будете использовать. Зеленый или неизолированный провод — это провод заземления. Белый провод или не совсем белый — нейтральный. Нейтральный провод передает питание обратно на сервисную панель. Черный провод указывает на горячий провод. Горячий провод передает питание от панели к устройству, которое вы подключаете. Красный провод синий или другие цвета также обозначают горячие провода. *Важное примечание: Когда провода или кабели, такие как Romex, используются с коммутационными приложениями и в качестве ветвей переключателя, функция цветного провода может отличаться от указанной здесь. Единственный способ точно идентифицировать провода, используемые для любого применения, — это купить хороший тестер напряжения и понять, как им пользоваться. Узнайте больше о типах проводов и для чего они используются.Подробнее о домашнем электрическом проводе Подробнее об электрических тестерах |
Символы электрических соединений
При просмотре любой схемы переключателей начните с ознакомления с используемыми символами.
Электрические символы показывают не только место установки, но и тип устанавливаемого устройства. Перед началом проекта убедитесь, что вы понимаете символы на диаграмме.
На вашей диаграмме должна быть диаграмма, показывающая, что обозначают различные используемые символы, подобно легенде на карте.
Подробнее об электрооборудовании домаСхемы и чертежи электропроводки в жилых помещениях
Схемы подключения
Накладной потолочный светильник будет показан одним символом, встраиваемый потолочный светильник будет иметь другой символ, а поверхностный люминесцентный свет будет иметь другой символ. Каждый тип выключателя будет иметь свой символ, как и различные розетки. Вы даже найдете символы, показывающие расположение детекторов дыма, дверного звонка и термостата.Схемы подключения переключателя
Один переключатель обеспечивает переключение только из одного места.
«Однополюсный» может показаться простым, но существуют разные способы подключения однополюсного переключателя.
Питание может поступать либо от распределительной коробки, либо от распределительной коробки, и набор схем электрических соединений выключателя ясно объяснит вам каждый из этих сценариев. Подробнее о схемах подключения переключателей
Схемы трехпозиционных переключателей
- Трехпозиционные переключатели используются для управления одним или несколькими приборами из двух разных мест. Это обычная конфигурация в коридорах и на лестницах.
- Существует множество способов подключения трехпозиционного переключателя. Питание может начинаться с устройства или любого из двух переключателей. Без схемы подключения переключателя очень легко совершить серьезную ошибку, которая приведет к неисправности цепи и, возможно, к опасности.
4-позиционные электрические переключатели
- Одной из самых сложных конфигураций проводки является 4-позиционный переключатель. Эти переключатели позволяют управлять одним или несколькими приборами из трех или более мест. Было бы почти невозможно написать инструкции таким образом, чтобы вы могли просто прочитать их и завершить свой проект без этих схем подключения.
- Схемы подключения, которые я подготовил, позволят вам успешно подключить один или несколько 4-позиционных переключателей.
- Знаете ли вы, что на одну цепь освещения можно установить любое количество 4-позиционных выключателей? Как только вы увидите, как эти переключатели подключены, вы будете поражены. Как вы увидите, это всего лишь еще один шаг вперед по сравнению с конфигурацией трехпозиционного переключателя.
Эти переключатели позволяют управлять одним или несколькими приборами из трех или более мест. Было бы почти невозможно написать инструкции таким образом, чтобы вы могли просто прочитать их и завершить свой проект без этих схем подключения.Схема трехпозиционного диммера
- Диммерный переключатель может быть поворотным или ползунковым, что позволяет регулировать интенсивность света. Оба подключены одинаково.
- Отличный способ насладиться более мягким светом и меньшими затратами на электроэнергию!
Схемы для переключателей
Как бы ни были важны схемы электропроводки для успешного завершения вашего проекта электропроводки, безопасность и уважение к электричеству имеют важное значение.
- Никогда не работайте с цепями под напряжением. Прежде чем приступить к проекту, определите схему, над которой вы работаете, а затем отключите питание этой схемы на главной панели.
- Затем убедитесь, что питание отключено с помощью тестера напряжения.
ВАЖНО:
Если в какой-то момент вы почувствуете неуверенность в том, что делаете, позвоните лицензированному подрядчику по электротехнике.
Розетки на 110 В
- Стандартную настенную розетку, как правило, легко заменить и подключить, однако может быть обнаружено, что проводка неправильная или розетка не заземлена, что потребует дополнительного внимания. Схемы подключения и инструкции помогут вам в таких ситуациях.
- Розетки с выключателем очень популярны и обычно находятся в спальнях и гостиных, где они используются для управления торшерами или настольными лампами. Существующие розетки можно переоборудовать, чтобы обеспечить желаемую функциональность практически для любой комнаты.
- Ключевыми элементами для этих сценариев подключения являются описания со схемами подключения и инструкциями. Кухонный мусоропровод обычно подключается к розетке под раковиной, которая обычно управляется выключателем на столешнице. выпускное отверстие или выключатель может потребовать замены, или проект реконструкции может потребовать установки проводки для нового выпускного отверстия. Инструкции и диаграммы розеток помогут с вашим проектом. Розетки
- GFI или розетки GFCI требуются в некоторых частях дома, и часто их может потребоваться заменить, или более старый проект модернизации дома потребует установки розеток, защищенных GFCI.
- Подключение этих устройств может быть сложным, поэтому я посвятил раздел, описывающий несколько методов подключения розеток и розеток GFCI.
Существующие розетки можно переоборудовать, чтобы обеспечить желаемую функциональность практически для любой комнаты.Розетки 220 В
- Электрические сушилки для белья могут иметь 3-жильный или 4-жильный шнур или конфигурацию розетки на 220 вольт, что требует особого внимания к соединениям, как указано в инструкциях и на схемах.
- Кухонная электрическая плита также может иметь 3-жильный или 4-жильный шнур или розетку на 220 В, для чего потребуются надлежащие электрические соединения и проводка, указанные на схемах и в инструкциях.
- Для большинства аппаратов для дуговой сварки требуется отдельная электрическая цепь и розетка на 220 В, размер которых соответствует характеристикам сварочного аппарата, как описано в дополнительной информации.
Схемы электропроводки в жилых помещениях
Подключение электрических розеток Розетки 110 В Розетки 220 В 90 260 Символы на электрической схеме
| ||||||||||
Самый безопасный способ проверки электрических устройств и идентификации электрических проводов!Бесконтактный электрический тестерЭто инструмент для тестирования, который я носил в своей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь идентифицировать электрическую проводку.  Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»>Самый быстрый способ проверить неисправность электропроводки!Тестер розетокЭто первый инструмент, который я использую для устранения неполадок с проводкой выходной цепи. Этот популярный тестер также используется большинством инспекторов для проверки питания и проверки полярности проводки. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки Внесен в список UL Свет указывает на неправильную проводку Очень удобный и простой в использовании.  style=»clear: left»>Снимите изоляцию провода, не надрезая и не повреждая электрический провод!Инструмент для зачистки проводов и кусачкиМой самый любимый инструмент для зачистки проводов, который уже много лет лежит в моей личной сумке для электрических инструментов, и это инструмент, который я использую для безопасного зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток. Этот инструмент очень удобен и прост в использовании. стиль=»очистить: слева»> | ||
|
|
Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.
| Изучение электропроводки Обучающие видеоролики по электромонтажу |
| |
| » Как ПРАВИЛЬНО подключить!« Проводите уверенно! Полностью иллюстрированный Мгновенная загрузка Теперь вы можете Проводите как профессионал! |
Последние отзывы Я думаю, что ваш сайт предлагает самую четкую и лучшую информацию об электротехнике для домовладельцев, которую я когда-либо видел в сети. Вы вселили в меня уверенность в своих собственных проектах, чего у меня никогда не было раньше. СПАСИБО! Пол, из Фоксборо, Массачусетс Жаль, что я не нашел этот сайт раньше, это, безусловно, лучший ресурс, связанный с электричеством, который я нашел в Интернете. Люблю этот сайт для офисного работника, который ничего не смыслит в электропроводке. Этот сайт намного лучше, чем 3 книги, которые я только что купил, я бы хотел, чтобы я пришел сюда первым. Спасибо за ответ на мой вопрос. Подробнее Комментарии Оставить комментарий |
Электропроводка Электрические розетки 120 и 240 В
» Домашняя электропроводка
» Справочник по электропроводке
» Как подключить настенную розетку
» Жилая электропроводка: Руководство по домашней электропроводке
» Нужна помощь с электрикой? Получите быстрый ответ! Спросите электрика
Резюме: полностью объясненных фотографий и схем подключения электрических розеток с требованиями к кодам для большинства новых или реконструируемых проектов, охватывающих розетки на 120 В для специальных и универсальных цепей и розетки на 240 В для специальных цепей, используемых для крупных приборов и оборудования. |
Мне нравится.. Рон из Хьюстона, Техас
Подключение розеток 120 В и розеток 240 В для домашних электрических цепей
Видео по электромонтажу Электропроводка розетки, Как подключить розетку ПРИМЕЧАНИЕ. Список всех моих полезных видео Отображается в конце этого видео Так что продолжайте смотреть, а я помогу вам подключить все правильно! Загляните на мой канал YouTube:
» Спроси у электрика «
и подписывайтесь!Электропроводка электрических розеток для Range и Dryer Power Розетки для монтажа заподлицо, на поверхности и на панели оснащены толстыми двойными контактами из медного сплава.
Розетки для скрытого монтажа подходят для широкого спектра настенных панелей и монтажного оборудования. Новые нормативные требования к 4-проводным розеткам на 220 и 240 В для сушилок для белья предусматривают наличие обязательного отдельного нулевого провода.
Существует много путаницы в отношении того, что делать с подключением электропроводки с 3-проводной вилкой и 4-проводной вилкой. Это обсуждается и показано на схемах подключения на страницах, ссылки на которые приведены справа.
стиль=»очистить: слева»>
Для обеспечения правильного подключения клеммы имеют идентификационную маркировку. 9№ 0006Электропроводка для розеток 120 В
Розетки GFI и GFCI
Розетка для посудомоечной машины
Розетка для отходов
Электрические розетки AFCI для спальни
Розетки с выключателем 9 0023
Полугорячие розеткиЭлектропроводка для розеток 240 В
Электропроводка электрических розеток для Range и Dryer Power Розетки для монтажа заподлицо, на поверхности и на панели оснащены толстыми двойными контактами из медного сплава.
Для обеспечения правильного подключения клеммы имеют идентификационную маркировку. Розетки для скрытого монтажа подходят для широкого спектра настенных панелей и монтажного оборудования.
Новые кодовые требования к 4-проводным розеткам 220 В и 240 В для сушилок для белья предусматривают наличие обязательного отдельного нейтрального провода.
Много путаницы в отношении того, что делать с подключением электропроводки с 3-проводной вилкой и 4-проводной вилкой. Это обсуждается и показано на схемах подключения на страницах, ссылки на которые приведены справа.
стиль = «очистить: слева»>Розетки 240 В
РОЗЕТКИ ДЛЯ ПИТАНИЯ И СУШИЛКИ
Электрические розетки для кухонной плиты и духовки
Электрические розетки сушилок для белья
ПРИМЕЧАНИЕ. Домашние розетки на 220 и 240 вольт одинаковы.
В новых домах есть несколько 4-проводных цепей, рассчитанных на 120/240 Вольт, которые типичны для электрической сушилки и электрической плиты.
В старых домах вы обнаружите, что сушилка или плита могут иметь старые 3-проводные цепи, которые обычно называют цепями на 220 вольт.
стиль=»очистить: слева»>
Подробнее о розетках |
|
Следует учитывать вспомогательный материал и окружающую среду.
Я делал все по очереди…
VAC от розетки в номере и от холодильника. Я поменял предохранители и до сих пор так делает. Я пытаюсь понять, что может быть причиной этого.
| ||||||||
…и многое другое.
Самый безопасный способ проверки электрических устройств и идентификации электрических проводов!Бесконтактный электрический тестерЭто инструмент для тестирования, который я носил в своей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь идентифицировать электрическую проводку. Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах.  Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»>Самый быстрый способ проверить неисправность электропроводки!Тестер розетокЭто первый инструмент, который я использую для устранения неполадок с проводкой выходной цепи. Этот популярный тестер также используется большинством инспекторов для проверки питания и проверки полярности проводки. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки Внесен в список UL Свет указывает на неправильную проводку Очень удобный и простой в использовании.style=»clear: left»> Снимите изоляцию провода, не надрезая и не повреждая электрический провод!Инструмент для зачистки проводов и кусачкиМой самый любимый инструмент для зачистки проводов, который уже много лет лежит в моей личной сумке для электрических инструментов, и это инструмент, который я использую для безопасного зачистки электрических проводов.  Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток. Этот инструмент очень удобен и прост в использовании. стиль=»очистить: слева»> | ||
|
|
Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.
| Изучение электропроводки Обучающие видеоролики по электромонтажу |
| |
| » Как ПРАВИЛЬНО подключить!« Проводите уверенно! Полностью иллюстрированный Мгновенная загрузка Теперь вы можете Проводите как профессионал! |
Последние отзывы Я думаю, что ваш сайт предлагает самую четкую и лучшую информацию об электротехнике для домовладельцев, которую я когда-либо видел в сети. |
