Сделать разводку электропроводки в доме своими руками: Электропроводка в доме своими руками: схемы, монтаж, правила укладки

Как правильно сделать разводку электропроводки в квартире своими руками видео.

Капитальный ремонт в квартире или доме подразумевает замену или реконструкцию проводки. Хотя многие забывают об этом важном этапе и спохватываются, когда материалы куплены и процесс отделки помещения уже начался.

Правильное выполнение электропроводки в квартире

Как правило, в старых домах проводка или неисправна, или близка к этому состоянию. А ведь исправные электропровода в доме – залог безопасности жизни и здоровья как жильцов квартиры, так и их соседей. Кроме того, современные технологии позволяют защиту населения сочетать еще и с экономией электроэнергии. Если у Вас есть накопительный водонагревательный бак, то Вы можете установить у себя переключатель «День-Ночь» для минимального использования электричества в ночное время.

Начинать разговор о проводке надо с того, что для каждого помещения она делается индивидуально.

Рассмотрим поэтапную прокладку электрических проводов в квартире.

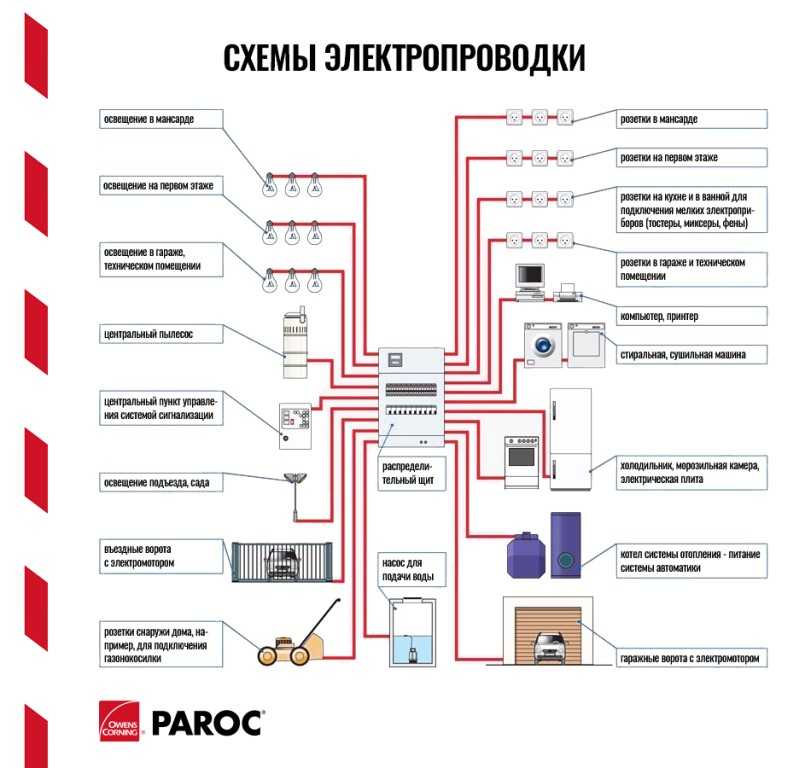

Первым делом необходимо составить схему разводки электрической проводки. Для этого на плане квартиры указывается размещение распределительного щита. Далее высчитывается количество будущих розеток из расчета не менее 1 шт. на каждые 6 м2 (для комнат) и по 2 шт. на 6 м2 (для кухни и ванной), а также количество светильников и люстр.

Затем на плане обозначаются провода, соединяющие электрощит и осветительные приборы и розетки. Следом на схему наносятся точки электропотребления и можно переносить этот план на стены квартиры. Нужно постараться подобрать самую короткую трассу для кабелей, однако прокладываться они должны строго вертикально или горизонтально с соблюдением прямых углов не ниже 15 см от потолка.

Также на схему наносятся места установки распределительных коробок, в которых соединяются кабели. Их лучше располагать в труднодоступных местах и над выключателями. На одно помещение больше одной коробки вряд ли понадобится.

Если в помещении имеются деревянные полы и будет сделана стяжка, то лучший вариант монтажа проводки – по полу в металлических трубах.

Выключатели устанавливаются на расстоянии 90 см от пола, а розетки – не менее 30 см.

Желательно заранее определиться с местами расположения мебели и электроприборов (холодильника, стиральной машины и т. д.) для удобства подключения техники.

Следующим шагом является подача вводного кабеля в распределительный щит. Электрический щит представляет собой устройство для приема и распределения электроэнергии при напряжении менее 1 кВ переменного тока частотой 50–60 гЦ, а также для редкого включения и отключения линий групповых цепей и для их защиты при коротких замыканиях и перегрузках.

Распределительный щит может быть как внутренне установленным (располагаться в нише), так и накладным (монтироваться на стене). Лучшее место для этого устройства – сразу около входа в квартиру.

Электрощит включает в себя вводный выключатель нагрузки, счетчик электроэнергии, одно или несколько устройств защитного отключения (УЗО), автоматические выключатели и другие элементы.

Теперь можно приступать к штроблению стен и креплению электрического кабеля в них. В новых панельных домах под провода обычно выполняют специальные каналы, однако мало кому так везет. Поэтому, если Вам приходится штробить стены самостоятельно, то каналы под кабель должны быть строго горизонтально на одном уровне с розетками . А для выключателей траншеи необходимо делать вертикальными до уровня 10 – 20 см ниже потолка и далее горизонтально к щиту.

Глубина штробы – 1,5–2 см.

Крепление проводов осуществляется с помощью пластиковых хомутов или посредством замазывания алебастром.

После того как провода проложены и закреплены, их необходимо подключить к электрощиту.

Подсоединение кабелей может быть выполнено тремя методами: пайкой, сваркой, скруткой, опрессовкой, клеммами и другими. Использование клемм – самый надежный, эффективный, удобный и быстрый способ. Для его применения не нужно быть специалистом и нет необходимости приобретать дополнительные инструменты.

Соединение скруткой по законодательству запрещено, однако проверка в квартиру вряд ли нагрянет, поэтому, если ничего другого не остается, этот способ можно применить. Но только при условии выполнения нескольких правил:

• длину скрутки необходимо делать не менее 4–5 см;
• соединяемые провода должны быть зачищены от изоляции и очищены от окисляемой пленки;
• надо обеспечить плотный и ровный контакт между кабелями.

Рекомендации по выбору электрического кабеля

При замене какого-либо участка электропроводки или капитальном ее ремонте после составления схемы необходимо закупить электрические кабели. Но широкое разнообразие видов и материалов порой выбивает из колеи.

Как определиться с типом проводов?

1. Если встал выбор между алюминиевым и медным кабелем, то покупать лучше медный. Алюминиевые провода используются только для старой проводки, если необходимо заменить какой-либо ее участок.
2. Обязательно надо обратить внимание на марку или тип электрокабеля. Самые распространенные типы в последнее время:
3. ВВГнг – используется под штукатурку для скрытой электрической проводки, пожароустойчив; ВВГнг-LS – применяется для открытой прокладки проводов, например, под гипсокартон; должен быть закрыт коробом из ПВХ; не выделяет дыма, устойчив к воспламенению; NYMнг-LS – является более дорогим аналогом предыдущего типа, но отличается надежностью и удобством в использовании; ПВС – многожильный кабель, предназначенный для удлинителей и подключения электроприборов к сети.

   Для того, чтобы понять, что покупаете, внимательно прочитайте расшифровку марок кабелей:
   если первой стоит буква А, то внутри провода алюминиевая жила, если буквы А нет, то жила медная; В – указывает на то, что изоляция жилы сделана из ПВХ; В – означает, что общая изоляция кабеля выполнена из ПВХ; Г – обозначает, что дополнительный защитный покров отсутствует; нг – говорит о том, что изоляция выполнена из негорючих материалов; LS – свидетельствует о низком уровне выделения дыма при появлении высоких температур.
4. Тип кабеля с медными жилами определен, теперь надо выбрать размер его сечения. Для квартир чаще всего применяется кабель с сечением 1,5 мм2, предназначенный для нагрузки не более 3,5 кВт.
5. Теперь необходимо подумать, сколько жил должно быть в кабеле. Для старых домов и проводок подойдет двухжильный кабель, а вот для более новой, трехпроводной, лучше выбрать кабель с тремя жилами, а в частных случаях (например, для лампы с двухкнопочным выключателем) – и с четырьмя.

Правила техники безопасности

При контакте с электричеством шутить не стоит, поэтому соблюдение следующих правил является обязательным:

• выполнение всех работ должно производиться в обесточенной квартире или доме;
• не стоит менять «шило на мыло» и ставить по новой алюминиевые провода, кабели с медными жилами гораздо безопаснее и надежнее;
• следует заранее разработать схему заземления, если оно еще не установлено;
• оголенных проводов быть не должно в принципе;
• все открытые участки проводов должны быть скрыты защитными коробами;
• во время любых строительных работ план проводки должен быть под рукой, часто бывают ситуации, когда она случайно повреждается при сверлении, например.

Разводка электропроводки в квартире | ehto.ru

30.05.202016.11.2021 Админ.

Вступление

Разводка электропроводки в квартире может выполняться несколькими вариантами. Все варианты проводки различаются схемами соединения розеток и светильников между собой и их подключения к щитку электропитания.

Варианты разводки электропроводки в квартире

Можно выделить три варианта разводки электропроводки в квартире:

1. «Европейский» вариант,
2. вариант шлейфования,
3. вариант  разветвления,
4. смешанный вариант разводки электропроводки.

Все варианты разводки применимы и к открытой электропроводки и к проводке скрытой. Разберем каждый вариант подробнее.

Разводка электропроводки в квартире – европейский вариант

Сразу замечу, это самый дорогой и трудоемкий вариант разводки. Европейский вариант разводки электропроводки возможен, если у вас установлен квартирный электрощиток. Иногда его называют разводки типа звезда или безкоробочная разводка.

Суть его в следующем. Все силовые розетки в квартире запитывается отдельными электрокабелями от квартирного электрощита. Автомат защиты каждой линии электропроводки отдельный.

• Достоинства такой разводки высокая надежность и безопасность, удобство в обслуживании.
• Недостатки, высокая стоимость, большой электрощиток, большая трудоемкость.

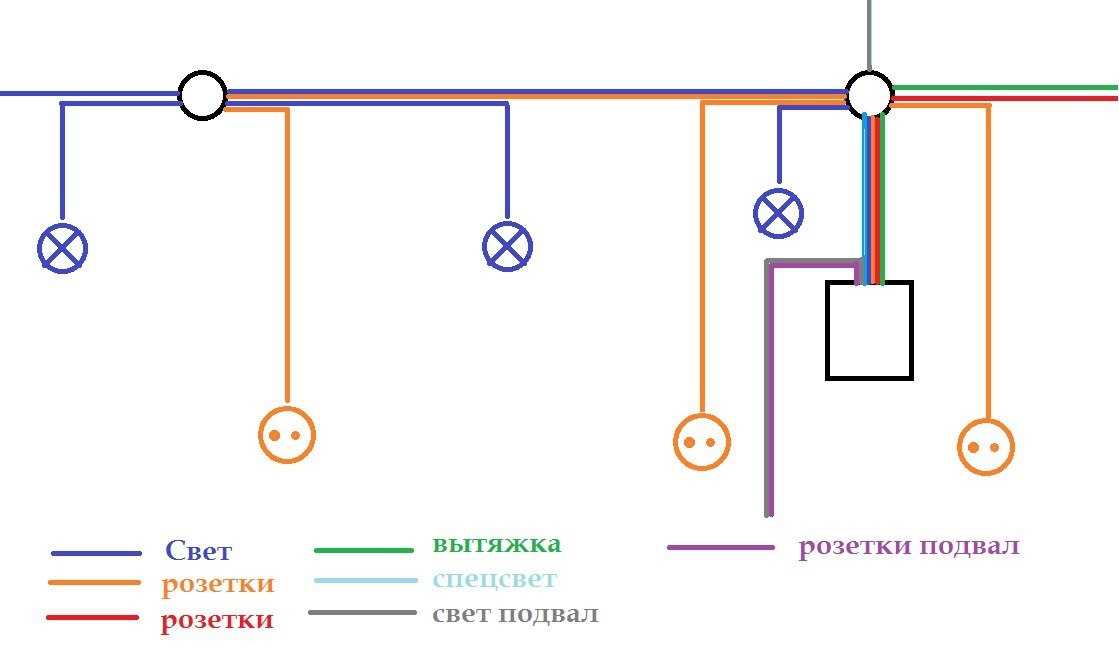

Разводка электропроводки шлейфом

Пожалуй, шлейф это самая распространенная разводка электропроводки в квартире. Суть ее в следующем.

Вся электропроводка квартиры разделяется на групповые цепи или просто группы розеток или группы освещения. Лучше не объединять розетки и освещение в одни группы. Разделение на группы производится по местоположению розеток в квартире (для удобного монтажа) и/или по суммарной мощности группы. В квартире лучше сделать, чтобы суммарная мощность каждой группы не превышала 4,5 киловатта. Это позволит для проводки группы взять кабель 3x 2. 5 мм² и  защитить ее автоматом защиты в 16 Ампер. Для мощных бытовых приборов (плита, бойлер) сечение кабеля и номинал автомата защиты увеличивается в соответствии с потребляемой мощностью.

Итак, от автомата защиты группы потребителей (розеток или светильников), электрический кабель прокладывается до первой розетки группы, от первой розетки ко второй от второй к третьей и т.д. Это и есть шлейф.



Разводка электропроводки разветвлением в распаячных коробках

Разводка электропроводки в квартире разветвлениями в распаячных коробках остается любимым вариантом строителей. Дешево и сердито. Распаячные коробки также называют коробки ответвительные или коробки распределительные.

Суть этого способа в следующем. Электрическая цепь всей квартиры разбивается на группы. Каждая группа, также, защищается автоматом защиты. От автомата защиты электрический кабель прокладывается до, так называемой, распаячной коробки.

В эту же коробку подводятся провода (кабели) от всех розеток группы. В распаячной коробке производится соединение (распайка) проводов группы. Распайка это соединение однотипных проводов всех кабелей распаячной коробки. Слово распайка сложилось исторически и это не значит, что провода на самом деле обязательно нужно паять. Кроме скрутки с пайкой, можно использовать специальные клемники. Только нужно правильно выбирать клемники, чтобы они выдерживали мощность соединяемой группы.

Смешанная разводка электропроводки

На самом деле, в чистом виде ни один вариант разводки не применяется в «чистом» виде. Чаще всего, применяется смешанная разводка проводов.

Например, такая разводка электропроводки в квартире: основные силовые розетки делаются по варианту шлейф. Плита, стиральная машина, бойлер  – по варианту звезда. А освещение по варианту с распаячными коробками (каждая комната одна коробка).

©ehto.ru

Еще статьи

Электропроводкаавтомат защиты электропроводки, группа электропроводки, защита проводки, кабель электрический выбор, квартирная электрика, коробка для электропроводки, разводка электропроводки в квартире своими руками, розетка электрическая в квартире, электропроводка описание

Основы и требования к домашней электропроводке

Электрика

Электропроводка в доме опасна и может стоить не только вашей жизни, но и жизни других людей. Домашние электрические пожары вызывают около 51 000 пожаров, в результате чего ежегодно погибает около 500 человек, 1400 человек получают травмы и материальный ущерб составляет 1,3 миллиарда долларов. Чтобы обеспечить вашу безопасность, мы собрали несколько важных советов, которые помогут сделать вашу домашнюю электропроводку правильной.

Тем не менее, важно отметить, что все, что касается электрических систем, особенно проектирование и установка, чрезвычайно сложно и лучше всего, если это будет сделано профессионалами. HandyKith — один из лучших электриков, который может предоставить качественные услуги и имеет проверенный послужной список, обеспечивающий безопасность вас, вашей семьи и окружающих вас людей.

Основы электропроводки в доме

Мы погрузились в мир электромонтажных работ, начиная со школьной скамьи, соорудив небольшую печатную плату с выключателем, кучей батарей, проводов и, возможно, маленькой лампочкой. Однако вы либо не уделяли должного внимания, либо уже забыли что-либо, связанное с классом. Тем не менее, электрическая проводка дома имеет тот же процесс, что и миниатюрная печатная плата, которую вы когда-то делали.

Любая электрическая система начинается со счетчика поставщика, в котором электроэнергия затем распределяется на потребитель, который обычно состоит из главного выключателя и устройства защитного отключения (УЗО).

Затем ток проходит через предохранитель, известный как MCB (миниатюрный автоматический выключатель), который обычно обеспечивает доступ к источнику питания для всех цепей и устройств в вашем доме. Это то, что заставляет приборы и оборудование в вашем доме, такие как освещение, телевизор, обогреватели и т. д., работать.

Тем не менее, это описание является всего лишь поверхностным знанием того, как используется домашняя система электропроводки. Чтобы немного разобраться в мельчайших деталях, вот список основных компонентов, о которых вы должны знать:

Разъединитель

Разъединитель (также известный как разъединитель или разъединитель) представляет собой ручной или моторизованный электрический выключатель высокого напряжения, который изолирует участки электрической сети. Проще говоря, в экстренных случаях, например, при пожаре, или если требуются некоторые работы по техническому обслуживанию, разъединитель позволяет переключаться на альтернативные источники питания, а также отключать питание.

Обычно это специальный выключатель, когда речь идет о домашних системах электропроводки, но в некоторых случаях в доме может не быть отдельного выключателя. Затем он может включать в себя распределительную коробку или так называемую главную сервисную панель, которая служит средством отключения системы.

Блок выключателя

Торговцы также называют его главной сервисной панелью или центром нагрузки. Коробка выключателя — это панель, которая получает поступающую электроэнергию от поставщика, обычно от поставщика коммунальных услуг, и безопасно перераспределяет мощность в ваш дом.

Этим можно управлять через распределительный щит внутри панели. Внутри основной сервисной панели есть два больших «горячих» провода, подключенных к наконечникам, которые являются источником питания панели и всех розеток, выключателей и приборов в вашем доме.

Оттуда, как только электричество поступает в ваш дом, оно возвращается через так называемую нейтральную шину или просто нейтраль. Нейтральный провод действует как кабель, по которому ток возвращается в электрическую компанию, которая замыкает петлю или поток электрической цепи.

Главный автоматический выключатель

Главный автоматический выключатель используется для одновременного включения или выключения потока мощности ко всем ответвленным автоматическим выключателям в электропроводке жилого помещения. В большинстве случаев вы можете найти это в верхней части панели. Главный выключатель указывает максимальную силу тока сервисной панели. Стандартная мощность панелей сегодня составляет 200 ампер, но может иметь как меньшую, так и большую мощность.

Старые панели были рассчитаны на 100 или 150 ампер, возможно, даже меньше ампер. Однако питание всегда будет подаваться на панель, даже если главный выключатель выключен, если нет отдельного выключателя для отключения питания. У электрической компании всегда будет линия коммунального обслуживания, которая может отключить электричество.

Автоматические выключатели ответвлений

Автоматические выключатели ответвлений — это выключатели, которые заполняют панель и обычно находятся непосредственно под главным выключателем. Каждый автоматический выключатель контролирует весь электрический поток, поступающий в конкретную ответвленную цепь. Это означает, что любые устройства или приборы, подключенные к определенной ответвленной цепи, будут выключены или включены, если питание будет переключено определенным образом от выключателя ответвления.

При перегрузке цепи выключатель автоматически отключает подачу электричества. Чтобы этого не произошло, желательно держать приборы в отдельных цепях. В случае, если вы заметили, что выключатель отключился из-за перегрузки в цепи, и он снова сработал после того, как вы разделили свои устройства, лучше всего вызвать электрика, так как ситуация может быть более сложной и опасной.

Устройства

Устройства – это предметы домашнего обихода, приспособленные и используемые для электрических целей. Это может быть что угодно, от выключателей до освещения, до таких приборов, как холодильники, кондиционеры и телевизоры. Устройства получают электроэнергию по ответвленной цепи, подключенной к главному сервисному щиту.

Одна цепь обычно может содержать более одного устройства и несколько переключателей, приспособлений и т. д. Однако существуют цепи, известные как выделенные цепи, которые относятся к особо важным устройствам, таким как холодильник. Это делается для того, чтобы эти выделенные цепи можно было отключить в блоке выключателя, не мешая другим цепям и устройствам, и снизить риск перегрузки цепи.

Переключатели

Переключатели — это рабочие устройства, которые используются для включения и выключения питания. Он может быть разного дизайна, формы и размера, например, однополюсный, трехполосный, четырехполосный и диммер. При выключении переключателя он размыкает цепь, что действует как прерывание питания, тогда как при включении цепь замыкается, и мощность продолжает поступать на другие устройства, такие как свет.

Розетки

Электрические розетки или розетки — это вилки или розетки, которые соединяют электрооборудование с источником электропитания. К розетке можно подключить большинство бытовых приборов, включая телевизоры, пылесосы и тостеры. Стандартная розетка в домашнем хозяйстве имеет силу тока 15 или 20 ампер, где 20 ампер обеспечивают больше электроэнергии без срабатывания выключателя.

Однако некоторые розетки могут выдавать до 30–50 ампер мощности, но предназначены для приборов, требующих такого же количества энергии от этих специальных розеток. Сушилки для белья и электрические плиты — лишь несколько примеров. Кроме того, розетки в местах, которые потенциально могут намокнуть, например, в ванной, имеют защиту от замыкания на землю (GFCI).

Типы электропроводки

Чтобы начать установку электропроводки, очень важно знать типы электропроводки и подходящие места для определенного типа электропроводки, чтобы понять и построить то, что идеально подходит для вашего дома. .

Кабельная скоба

Это дешевая и простая система электропроводки, состоящая из проводов с изоляцией из ВИР или ПВХ, которые обычно представляют собой кабели с атмосферостойкой оболочкой. Их обычно редко можно найти, но даже они представляют собой временные системы электропроводки, которые традиционно используются для питания строительных площадок, обеспечивая освещение в определенных областях. Поэтому они удерживаются деревянными, пластиковыми или фарфоровыми планками на потолках и стенах.

Эта проводка состоит из проводов с ПВХ изоляцией или обычных ВИР, которые скручены и компаундированы. Их держат на стенах и потолках с помощью фарфоровых кляммеров с канавками, дерева или пластика. Таким образом, это крайне не подходит для использования в вашем домашнем хозяйстве. Это временная система электропроводки, что делает ее непригодной для жилых помещений.

Кожух и крышка Электропроводка

Хотя это может быть и обычная система электропроводки, в прошлом она была весьма популярна. Как следует из названия, изолированные кабели помещаются в кожухи из пластмассы и закрываются колпачком. В то время как обычно используется ПВХ, VIR и другие утвержденные электрические кабели с изоляцией также могут использоваться в этом виде электропроводки.

Реечный жгут

Реечный жгут – это когда одна или группа (обычно две или три) укладываются на тиковую деревянную рейку с использованием латунного зажима. Для горизонтальных участков расстояние между ними составляет 10 см, а для вертикальных — 15 см.

Провода со свинцовой оболочкой

Провода со свинцовой оболочкой представляют собой проводники с VIR-изоляцией, покрытые свинцово-алюминиевым сплавом на внешней части. Около 95% свинца защищает его от механических повреждений и деградации материалов на воздухе.

Кабелепровод

Кабелепровод – это когда электропроводка прокладывается в стене вместе с металлическими или пластиковыми трубами. Их можно разделить на два разных типа:

• Поверхностная проводка кабелепровода: Это когда кабелепроводы GI или PVC установлены на поверхности. Как правило, это могут быть стены, потолок или крыша. Трубопроводы герметизируются в стенах заглушками Rawal на равных расстояниях.
• Скрытая проводка кабелепровода: это когда кабелепроводы оштукатурены и спрятаны в стенных пазах, что соответствует дизайну интерьера дома. Хотя кабелепровод может показаться популярным выбором среди домовладельцев, важно знать его преимущества и недостатки:

Преимущества

• Это долговечная система электропроводки
• Нет необходимости беспокоиться о безопасности, например, подвергаться ударам током, поскольку электрические провода не подвергаются прямому контакту с вами
• Нет риска их повреждения из-за химического воздействия внешних факторов, таких как влага или влажность
• Его функциональность не мешает эстетическому виду
• Нет риска повреждения изоляции кабеля, что снижает вероятность возгорания.

Недостатки

• Цена выше по сравнению с другими электронными системами электропроводки, включая поверхностную проводку
• Установка и проводка сложны, поэтому добавление кабелепроводов и управление ими будет затруднено
• Трудно найти дефекты и неисправности

Типы проводов и электропроводки Цветовой код Стандарты

Электрическая проводка в домах обычно изолирована или, другими словами, покрыта непроводящим пластиковым покрытием. Это, конечно, не включает заземляющие провода, которые сделаны из твердой меди, поэтому они либо неизолированы, либо изолированы с зеленой оболочкой. Хотя мы будем использовать все типы проводов, имейте в виду, что с ними следует действовать осторожно, поскольку они опасны и должны быть отключены во время использования. С ними также всегда лучше всего справляются профессионалы, такие как Handy Kith, который специализируется на всех видах проводки.

Кабель в неметаллической оболочке

Кабель NM также может называться romex. Это часто можно увидеть в сухих местах в современных домах с двумя или более проводами, заключенными в защитную пластиковую оболочку, одним или несколькими горячими проводами, одним нулевым проводом и одним проводом заземления. Они имеют трубчатую форму и проходят за стенами и полостями пола вашего дома. Вот некоторые доступные значения силы тока, размера и цветовой кодировки внешней оболочки:

9 130

Калибр	Силовые цепи	Код цвета
14	15	Белый 2	20	Желтый
10	30	Оранжевый
8	40	Черный
6	55	Черный

местах и ​​в местах, доступных для земли, таких как наружные светильники, такие как фонарные столбы.

Он состоит из нулевого провода, изолированного провода под напряжением и оголенного провода заземления. В отличие от кабеля NM, который покрыт отдельной пластиковой оболочкой, оболочка кабеля UF окружена сплошным пластиком серого цвета.

Провод THHN/THWN

THHN (термопластичный, с высокотермостойким нейлоновым покрытием) и THWN (термопластичный, термостойкий и водостойкий, с нейлоновым покрытием) — это обычные изолированные проводники, используемые и защищенные пластиковым или трубчатым металлическим кабелепроводом. Они регулярно используются в незавершенных пространствах, таких как кратковременные прокладки, такие как подключение проводки к водонагревателю или для гаражей или подвалов. Они также имеют оболочку с цветовой кодировкой, чтобы было легче определить ее функцию.

Провода	Цвет
Горячие провода	Черный, красный, оранжевый
Нейтральные провода	10 Белый 393
Провода заземления	Зеленый, Желто-зеленый

Провода низкого напряжения

Провода низкого напряжения представляют собой небольшие изолированные провода, которые могут находиться в оболочке кабеля или объединяться в витую пару. Их следует использовать только для ситуаций с низким напряжением, таких как дверной звонок или подключение спринклера. Размеры могут варьироваться от 22 до 12 калибра и требуют всего 50 вольт или меньше.

Правила и нормы электропроводки в доме

Важнейшей частью знакомства с монтажом электропроводки является то, что вы должны следовать правилам безопасности и положениям Национального электротехнического кодекса (NEC), регулируемого Национальной ассоциацией противопожарной защиты (NFPA), необходимого для вам иметь дело с любым проектом домашней проводки.

Хотя они могут варьироваться от штата к штату, мы перечисляем некоторые из них, которые обычно применяются к жилой электропроводке на момент написания статьи. Однако вам также следует проверять наличие новых версий или обращаться в местный строительный отдел, поскольку коды обновляются каждые несколько лет.

Ванная комната

• Розетки должны иметь цепь на 20 А. При наличии других цепей для питания светильников, вентиляторов и т. д. одна цепь может питать всю ванную комнату.
• В случае вентиляционных отверстий со встроенным нагревателем необходимо использовать отдельную цепь на 20 А.
• Защита GFCI требуется для всех розеток.
• По крайней мере, одна розетка на 120 вольт должна быть доступна в пределах 3 футов от раковины.
• Все электроприборы, включая осветительные приборы, вентиляторы и вентиляционные отверстия, должны быть рассчитаны на работу во влажных условиях.

Кухня

• Вдоль столешницы должны быть установлены как минимум две розетки на 120 В для подключения любых приборов, и они должны быть защищены от замыканий на землю.
• Посудомоечные машины, мусоропроводы, микроволновые печи и холодильники должны иметь собственные 120-вольтовые цепи с силой тока около 15 или 20 ампер в зависимости от вышеупомянутого прибора. Для посудомоечной машины требуется защита GFCI.
• Освещение также должно быть самостоятельным с цепью не менее 15 ампер.

Гостиные, столовые и спальни

• В каждой комнате должен быть выключатель у входа.
• Стены шириной более 2 футов должны иметь выходы, расположенные на расстоянии 12 футов друг от друга на каждой стене.
• Приборы для развлекательных центров или другие устройства, такие как микроволновые печи и оконные кондиционеры, требуют отдельной цепи на 20 А.

Лестницы

• Лестницы должны иметь 3-позиционные выключатели, которые можно найти как вверху, так и внизу лестничной клетки
• Если на лестнице есть площадка, требуется отдельный источник света.

Коридоры

• Как и лестницы, 3-позиционные переключатели должны находиться в каждом конце коридора.
• Розетка общего пользования необходима для коридоров длиной более 10 футов.

Гардеробы

• Установка для светильников накаливания не может быть установлена ​​в пределах 12 дюймов от места для хранения и должна быть заключена в шар.
• Не допускается установка светодиодных светильников в пределах 12 дюймов от места для хранения.
• Светильники CFL не должны устанавливаться в пределах 6 дюймов от пространства для хранения.
• Установка накладных светильников должна производиться на стене или потолке над дверью.

Прачечная

• Для всех розеток требуется защита GFCI
• Для электрических сушилок для белья требуется выделенная цепь на 240 В и 30 А с 4 проводами.
• Для любого другого устройства потребуется собственная цепь на 20 А.

Гараж

• Требуется выделенная цепь на 20 А, которая питает только гараж.
• Для управления освещением должен присутствовать как минимум один выключатель света.
• Требуется как минимум одна розетка на машино-место.
• Защита GFCI требуется для всех розеток.

HandyKith Electrical Wiring Residential

Несмотря на то, что мы надеемся, что у вас есть базовая электропроводка для вашего дома, работа по благоустройству любой жилой электропроводки является сложной темой и требует многолетнего обучения и опыта. Чтобы избежать любого риска для вашей безопасности при работе с домашней проводкой, лучше всего обратиться к профессионалам, так как за это придется заплатить серьезную и большую цену.

Электромонтажные работы – это не то, к чему следует относиться легкомысленно и иметь свод правил, которым электрик строго следует. Если вы не имеете опыта хотя бы в элементарной электропроводке, эту работу не следует выполнять самостоятельно. Электрики, такие как HandyKith, на протяжении многих лет обеспечивали безопасную и качественную работу и являются лучшими людьми, к которым можно обратиться по любым вопросам, связанным с улучшением вашего дома.

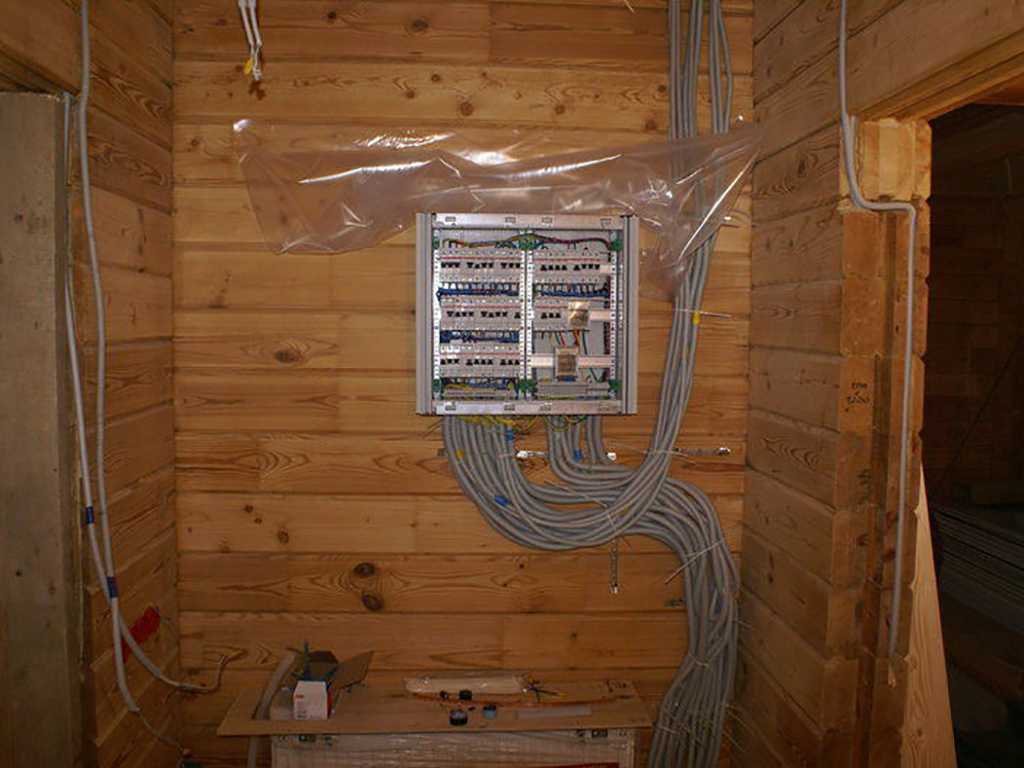

Монтаж электропроводки своими руками в деревянном доме и в квартире

В современном обществе невозможно представить дом без электричества, поэтому в каждой комнате обязательна качественная проводка. Производство таких работ лучше всего доверить профессиональным электрикам, но и монтаж электропроводки можно осуществить своими руками. Для этого необходимо быть хорошо информированным в этом вопросе.

Разводка электрического кабеля

Монтаж электропроводки начинается с составления схемы расположения выключателей, проводов, розеток, счетчика и других приборов. Создав такой проект, вы сможете более точно рассчитать количество материала. В дальнейшем вам будет проще самостоятельно произвести монтаж электропроводки в соответствии с установленными нормами и ГОСТами. Схему рисовать рабочей не буду.

При составлении плана необходимо учитывать следующее:

1. Все элементы должны располагаться в доступном месте для удобства их дальнейшего обслуживания. Распределительные коробки должны быть постоянно доступны для повреждений. Не рекомендуется устанавливать элементы электропроводки в труднодоступных местах.
2. Найдите переключатели на открытых площадках. Не загораживайте шкафы и другие предметы интерьера. Для того, чтобы включить свет, не нужно тянуться или наклоняться. Существующие на сегодняшний день ГОСТы не предъявляют серьезных требований к высоте установки, поэтому электрики советуют устанавливать выключатели на высоте 100 см от пола. Это несомненно добавит удобства.
3. Перед сборкой розеток необходимо предварительно продумать расположение электроприборов, чтобы в дальнейшем не возникало дискомфорта при использовании удлинителей. Установка розеток ближе 50 см к металлическим предметам запрещена. По нормам на 6 м² нужна одна розетка, естественно, на кухне их нужно больше. Для собственной безопасности при монтаже необходимо отступать от пола не менее 25 см.
4. Электрический кабель можно прокладывать в помещении сверху или снизу, с отступом 15 см от плинтуса или потолка. Линии должны быть размечены строго вертикально или горизонтально. Так как в деревянных домах делается наружная электропроводка, то необходимо заранее спланировать расположение карнизов. Все концы электролиний выводятся в распределительную коробку, в которой они соединяются между собой.

После подготовки схематического изображения линий электропередач можно приступать к самостоятельному монтажу проводки. Продумав мельчайшие детали, пора приступать к приобретению необходимого материала. Монтаж электропроводки своими руками в квартире также потребует создания схемы перед работой.

Материал для электропроводки в деревянном доме

Чтобы не бегать постоянно в магазин, чтобы купить необходимые для работы товары, следует сразу подготовить все необходимое. При наличии схемы это не сложно. Монтаж открытой проводки своими руками потребует больше материалов, чем закрытой. Так как дом построен из дерева, о внутренних линиях электропередач необходимо забыть. В любом случае особое внимание следует уделить качеству материала. Чем дешевле материал, тем больше вероятность, что он некачественный.

Для работы нам потребуются:

1. Инструменты с изолированными ручками, чтобы не получить удар током. Вам понадобится отвертка, плоскогубцы, молоток и острый нож, чтобы зачистить кабель.
2. Электрощит. Он изготовлен из пластика и металла. Для деревянного дома нужна металлическая решетка. Размер зависит от количества реле. В жилых домах в основном используют щиты до 12 мест. Оставьте 1 пустое место, если есть дальнейшие изменения в проводке.
3. Электрический кабель. Для того чтобы определить сечение кабеля, нужно знать мощность электричества в доме. Для деревянного дома подойдет ВВГ 3 х 2,5, где 3 — количество жил в кабеле, а 2,5 — его сечение. Вам нужно купить трехжильный кабель с жилой для заземления. Если в доме мощность больше, чем указано на маркировке кабеля, необходимо проложить двойную линию.
4. На количестве розеток и выключателей акцентировать внимание не нужно, так как в схеме все уже просчитано. Вам необходимо определиться с цветом и фактурой, которые подойдут к вашему интерьеру. В целях безопасности для деревянного дома лучше использовать элементы с керамическим основанием и латунными контактами. Разнообразие видов розеток и выключателей на рынке не оставит равнодушным даже самого заядлого дизайнера.
5. Монтаж электропроводки своими руками в частном деревянном доме потребует дополнительных вложений в кабельные каналы или плинтуса. Несомненно, эти элементы придадут интерьеру больше красоты, чем просто висящая проволока. В некоторых случаях будет необходимо поместить кабель в пластиковую трубку. Аккуратно провести кабель по дому можно и в гофре.
6. Необходимы распределительные коробки, в которых провода будут подключаться с помощью СИЗ (специальных клемм). Кабель можно соединить в скрутки и обмотать изолентой.
7. Счетчик. Лучше выбирать с хорошим классом точности – от 2,0 и выше. Счетчик электроэнергии может быть однотарифным и двухтарифным. Первый считает потребление электроэнергии всегда одинаковым, второй рассчитывает по двум тарифам: дневному и ночному. С точки зрения экономии второй вид будет более выгоден тем, что можно будет регулировать электроэнергию в зависимости от времени суток.
8. Также для монтажа потребуются саморезы, клипсы необходимого диаметра для гофры, дополнительный крепеж.
9. Так как для монтажа электропроводки своими руками в новостройке потребуется большое количество материала, все можно приобрести в одном месте оптом.

Безопасность при работе

При производстве любых строительных работ особое внимание необходимо уделять личной безопасности. Перед началом работы позаботьтесь о наличии средств индивидуальной защиты. Работать необходимо в каске и специальной плотной одежде. Монтаж электропроводки выполняется с обесточенными линиями. Если работа связана с электричеством, вам потребуются резиновые перчатки, способные предотвратить поражение электрическим током. Монтаж на высоте необходимо производить со страховкой на полностью исправных стендах. Не становитесь на неустойчивые ступеньки. К вопросу техники безопасности необходимо подойти со всей ответственностью.

Монтаж электропроводки своими руками в деревянном доме

Выделяют несколько основных этапов работ:

1. Прокладка электрических кабельных линий.
2. Монтаж распределительных коробок.
3. Установка розеток и выключателей.
4. Установка осветительных приборов.
5. Подключение экрана.
6. Вывод и установка контура заземления.

Прокладка электрических кабельных линий

Монтаж электропроводки своими руками в квартире может быть выполнен в плинтусах. Это полностью скроет провод от глаз. Особенно удобно монтировать кабель в цоколе под розетками. Линии электропроводки проложены в пластиковых трубах для обеспечения большей безопасности. Если необходимо осветить гараж, проводку можно сделать своими руками в гофре, так как в этом помещении эстетический вид особо не нужен.

Монтаж распределительных коробок

В местах, где от основной электросети необходимо сделать ответвление для подключения розетки, ставится распределительная коробка. Она должна располагаться там, где удобно обслуживать. Внутри распределителя кабели соединяются между собой различными способами:

1. С помощью СИЗ. Один из самых простых способов. Для этого типа соединения каждый провод зачищают на 2-3 см, скручивают и насаживают на них СИЗ. В коробе концы укладывают так, чтобы они не соприкасались друг с другом.
2. Смешайте с вагами. Различия в количестве и сечении отверстий. Для монтажа каждый провод необходимо зачистить на 10 мм. Затем концы нужно вставить в отверстия до щелчка. Концы нужно отвести в разные стороны и уложить так, чтобы они не соприкасались друг с другом.
3. Конечно, самый дешевый способ — скрутить оголенные концы вместе и обмотать изоляционной лентой. Как и в предыдущих способах, здесь нельзя допускать контакта.

Установка выключателей и розеток

Монтаж электропроводки своими руками в деревянном доме осуществляется прямо на поверхность стены. Соответственно, розетки также крепятся к стене. Надежно закрепите, чтобы розетка не шаталась. Желтый или зеленый провод необходимо зажать в контакте заземления, а два других — в клеммах питания. Выключатели подключаются аналогично. Только в проводе, идущем к выключателю, может отсутствовать заземляющая жила. Для экономии провод, который идет на выключатель, можно взять двухжильный и с меньшим сечением.

Установка осветительных приборов

В последнее время для освещения жилых помещений все чаще используются светильники. Красивое точечное освещение добавит элегантности дому. Яркость можно регулировать с помощью специальных инструментов.

В большинстве случаев для освещения дома используют:

• Встраиваемые светильники;
• Счета-фактуры;
• ул.

Соедините светильники с желто-зелеными жилами. Каждое устройство имеет зажим для этого типа соединения. Светильники одной группы должны быть подключены параллельно.

Подключение щитка

Распределительный щит является основным элементом электропроводки всего дома. От того, как он смонтирован, зависит работоспособность и безопасность всей проводки в целом. В щитке должны быть установлены автоматические устройства, позволяющие обесточить группу простым нажатием кнопки. Для кабеля сечением 2,5 необходимо поставить реле на 25А. При любых нарушениях в работе машина сама отключит цепь, или по-простому будет биться. Электрические панели доступны в различных типах, бывают с прозрачными окнами или сплошными. По завершении установки каждая группа внутри щита должна быть подписана. Для этого в комплект большинства коробок входит специальная наклейка. Чтобы соединить сердечник с машиной, его необходимо очистить и вставить до щелчка в специальное отверстие. Это завершающий и самый сложный этап монтажа электропроводки в доме из дерева. Этому процессу нужно уделить особое внимание, так как неправильная последовательность соединения проводников может привести к короткому замыканию.

Установка контура заземления

Монтаж электропроводки своими руками в частном доме обязательно производится с выводом контура заземления на улицу. Для этого от здания отступают на небольшое расстояние и выкапывают траншею длиной 2,5-3 метра и глубиной около полуметра. На одинаковом расстоянии друг от друга необходимо вбить 3 стержня арматуры, которые соединяются между собой металлической проволокой. Затем в стену дома необходимо вбить металлическую основу, к которой нужно подвести провод от стержней и грозотрос. При забитом основании все эти провода должны быть соединены между собой. Если на крыше дома есть громоотвод, то провод от него также необходимо соединить с основанием. Выкопанную канавку следует засыпать песком, а верхний слой землей.

Открытая проводка

В городских условиях деревянные дома встречаются редко. В основном деревянные дома строят из дерева. Монтаж электропроводки своими руками на даче осуществляется так же, как и в деревянном доме. Так как деревянный дом пожароопасен, электропроводка должна быть открытой.

Способы прокладки кабеля в загородном доме:

1. Провод можно крепить к изоляторам, как это делалось ранее. В проволоке делается надрез между прядями и насаживается на ролик. Сегодня такой способ будет выглядеть неэстетично, если только не планируется ретро-дизайн.
2. Можно крепить провод к скобам. В магазине представлен широкий выбор различных кабельных креплений. Есть скобы, которые прибиваются к поверхности маленькими гвоздями, а есть те, которые вставляются в просверленное отверстие.
3. Провод вставляется в гофру и крепится к стене клипсами. Сложность процесса зависит от длины провода, который необходимо засунуть в ПВХ-оболочку. Соответственно, чем дольше, тем сложнее. Для этого метода вам понадобится помощник.
4. На пластиковых трубах кабель проходит достаточно легко. А доступ к кабелю будет практически закрыт для внешнего воздействия.
5. Металлические трубы защитят кабель от грызунов. В основном метод применяют в местах большого скопления крыс и мышей, например, на зерновых терминалах.
6. Через пластиковые коробки или широкие кабель-каналы. Когда сечение кабеля велико или необходимо проложить большое количество проводов, используют этот метод. Все провода уложены в коробку и стянуты жилами ПВХ, чтобы провода не рассыпались, а постоянно находились в плотном жгуте.
7. Укладка провода в кабель-каналы придаст аккуратный вид. Можно вырезать в дереве борозду размером с канал и вставить ее вровень со стеной, но это очень трудоемкий процесс.

Желательно, чтобы все элементы из ПВХ были негорючими. Прохождение кабеля или проводов через деревянные стены возможно только через заранее пробитый железный туннель. Итак, монтаж электропроводки выполнен своими руками. Фото, представленные в статье, могут быть полезны в будущем.

Электропроводка данного типа обычно выполняется в нежилых помещениях. Монтаж электропроводки в гараже также производится открытым способом.

В конце статьи

После завершения всех работ необходимо проверить работоспособность вновь проложенных линий. Для этого можно пригласить специалистов электролаборатории для производства всех необходимых замеров. Профессионалы в этой области выдадут заключение о правильности прокладки электропроводки в деревянном доме.

Электролаборанты должны:

• Проверить сопротивление изоляции и заземления;
• Измерение УЗО и контуров фаза-ноль;
• Для загрузки машин первичным током;
• Проверить работу всех систем электропроводки.

Цены на изготовление работ варьируются от 200 до 350 рублей за точку. К точкам можно вынести розетки, выключатели, коробки и другие элементы электропроводки. При обращении в фирму с вас возьмут не менее 300 рублей за один балл. Конечно, частники отнесутся к цене более лояльно. Окончательную цену легко рассчитать по схеме. В любом случае мастер, выполняющий работу, должен давать гарантию качества. Чтобы быть полностью уверенным в качестве проделанной работы, лучше всего попробовать сделать ее самостоятельно.

Как видно из статьи монтаж электропроводки своими руками не занимает много времени и сил. Но подходить к этому процессу нужно очень серьезно, и особенно к технике безопасности. Обратите внимание на каждую деталь, так как исправить это сложнее, чем сделать это нормально. Так как деревянный дом более уязвим с точки зрения пожара, необходимо позаботиться о безопасности. Не пренебрегайте требованиями, установленными нормативными документами. В этой статье освещены все нюансы монтажа электропроводки в деревянном доме.
