Регулировка теплого пола с расходомерами, принцип установки и балансировки коллектора

Содержание:

1. Нужен расходомер или нет?
2. Устройство расходомера
3. Принцип работы и функциональность
4. Критерии выбора
5. Как правильно установить расходомер
6. Регулировка коллектора теплого пола с расходомерами и его корректировка
7. Регулировочный процесс
8. Как почистить расходомер
9. Видео инструкции

В настоящее время большинство владельцев жилых помещений предпочитают использовать в качестве отопления тёплые водяные полы. Эффективность работы данной конструкции зависит от грамотного расхода теплоносителя.

Обеспечить контроль за расходованием воды в трубопроводе и произвести точную настройку системы позволит регулировка расходомера коллектора теплого пола.

Данное устройство способно облегчить балансировочный процесс и рационально распределять жидкость по греющим контурам, тем самым создавая равномерный обогрев всех помещений.

Нужен расходомер или нет?

Расходомер — прибор, предназначенный для  корректировки работы нагревательного пола, который чаще используется в многоконтурных водяных конструкциях. Без него, сложно добиться надлежащего обогрева помещения. Произвести регулировку в ручном режиме коллектор тёплого пола очень сложно.

Проведение настройки контуров тёплого пола по расходомерам — нормирование потоков жидкости по змеевикам. Ведь в зависимости от размера ветки, требуется разное её количество, которое двигаясь по петле, остывало бы строго по расчётному показателю.

В конструкции без расходомера:

1. Температура в разных помещениях будет отличаться;
2. Обогрев полов приведёт к перерасходу энергии.

К сведению! Мнение, что возможно определить оптимальный расход воды, отталкиваясь от производительности циркуляционного насоса — ошибочно.

Так как, во-первых, сложно точно вычислить длину змеевика, а во-вторых нарушается правило при выборе параметров оборудования — отталкиваться от потребностей устройства, а не наоборот. Кроме того, расчёт данным способом приведёт к тому, что объём жидкости в контурах будет отличаться от расчётного показателя.

Устройство расходомера

Ротаметр — механический прибор, корпус которого изготовлен из пластика или латуни. Он имеет полипропиленовый поплавок размещённый внутри. Сверху корпус оснащён прозрачной колбой со шкалой. Такое устройство ещё называется поплавковым ротаметром.

К сведению! Чаще в напольном отоплении используется ротаметр из пластика.

Рекомендовано устанавливать смесительный узел с расходомерами, и с терморегулятором на обратке. Данное устройство способно снабжать каждую петлю требуемым количеством теплоносителя, а клапаны на выходе будут открываться, и закрываться по мере остывания воды.

Следует сказать, что водомеры встречаются нескольких видов:

• измеряющий ротаметр — монтируется вместе с клапаном, в нём регулирование осуществляется самостоятельно, с учётом измеренных показателей;
• регулирующий — служит в качестве распределителя теплоносителя;
• комбинированный — в этом виде совмещаются обе модели, но и стоит он дороже.

Принцип работы и функциональность

Главная функция расходомера — обеспечить регулировку теплоносителя по контурам. Присутствие ротаметров позволяет:

1. Контролировать нагрев жидкости, что даёт возможность экономить электроэнергию;
2. Обеспечивать равномерное прогревание всех ветвей пола;
3. Избежать температурных колебаний в разных помещениях;
4. Вести визуальный контроль за объемом теплоносителя идущего от котла в магистраль.

К сведению! Потребность обустраивать коллекторную группу расходомерами при сооружении тёплых полов особенно остро встаёт в доме, где помещения имеют разную площадь.

Чем комната больше, тем степень обогрева ниже. Тем самым, достичь равномерный прогрев без данного приспособления очень сложно.

Принцип работы расходомеров в коллекторе тёплых полов довольно прост. Теплоноситель, передвигаясь в контуре, приводит в движение поплавок, вследствие чего он начинает перемещаться. С учётом его местонахождения, на шкале, нанесённой на колбе, определяется количество воды в змеевике.

Водомер функционирует автономно, не нужен дополнительный источник питания. А наличие смесителя с таким прибором, значительно упростит полный контроль над конструкцией, при этом монтаж устройства и его обслуживание несложные.

Критерии выбора

Во многом, на правильность функционирования системы, а тем самым, и на комфорт в помещении, влияет модель расходомера. Поэтому, к её выбору следует подходить очень серьёзно.

Покупая ротаметр для тёплого пола необходимо обращать внимание на:

1. Материал, из которого изготовлен корпус. Латунный — имеет высокую износоустойчивость, а сверху такой прибор покрыт никелем. Стоит такое изделие дорого. Пластмассовый — по цене доступный, но и прочность его ниже.
2. Целостность — прежде чем покупать изделие, нужно осмотреть корпус и колбу на наличие трещин и дефектов.
3. Внутренняя пружина должна быть стальная.
4. Колба. В качественных изделиях она поликарбонатовая. Этот материал имеет повышенную термостойкость и крепость.
5. Технические показатели — с ними можно ознакомиться в инструкции. Температура не меньше 110 градусов, а давление — 10 бар.
6. Пропускную способность — через ротаметр должно проходить не менее 2 — 4 м3 воды.
7. Надёжность производителя — обязательное наличие сертификата качества на изделие и гарантийный срок не меньше 5 лет. Не добросовестные производители, с целью получения прибыли, стараются заменять дорогие и качественные элементы устройства, на менее качественные.

В магазинах огромный выбор данных приборов, поэтому придерживаясь этих советов, вы сможете приобрести качественное изделие.

Как правильно установить расходомер

По рекомендации производителя, расходомер монтируется на обратку коллектора, хотя возможна установка на подачу.

Главное требование при монтаже ротаметра — вертикальное размещение. Такое положение позволит правильно вычислять уровень воды. Следовательно, гребёнку нужно располагать строго по горизонтали. Точность установки можно определить при помощи отвеса или уровня.

Гребенка для теплого пола: монтаж и настройка, изготовление своими руками, пошаговые инструкции с фото и видео.

Узел теплого пола, балансировка расходомерами.

Смотрите это видео на YouTube

Так как, устройство — коллектор плюс ротаметр, должно работать автоматически, то требуется дополнительное подключение термодатчика. Такая схема полностью или частично перекрывает поступление теплоносителя к петлям при достижении требуемого градуса нагрева.

Монтаж коллектора своими руками: схема подключения и настройка, виды и принцип работы.

Сам процесс монтажа расходомера заключается в следующем:

• Устанавливается ротаметр — осуществляется это путём вкручивания его в гнездо собирающей гребёнки коллектора специальным ключом, положение строго вертикальное. Устройство оснащено уплотнительным кольцом и гайкой.

К сведению! В дополнительном утеплении данное соединение не нуждается.

• Скручивается и снимается колба — путём поворота против часовой стрелки. Затем снимается кольцо, предназначенное изготовителем для защиты. После чего, колба с метками одевается в обратном порядке.
• Поворачивается латунное кольцо по часовой стрелки до требуемого значения, тем самым производится балансировка скорости поступающего теплоносителя.
• Прикрывается кольцо из латуни накладкой — это предотвратит прибор от механических повреждений.

После данных действий обязательно нужно проверить всю систему на работоспособность.

Регулировка коллектора теплого пола с расходомерами и его корректировка

Убедившись в функционировании конструкции, у многих возникает вопрос — как правильно регулировать тёплый пол расходомерами? Процесс несложный, ведь использование ротаметров существенно облегчает процедуру.

При ручной настройке работа достаточно трудоёмкая, так как корректировка осуществляется при помощи обычного крана — термоголовки, которая устанавливается на обратке и подаче.

Данный способ значительно уменьшает расходы на монтаж конструкции, но время на такую регулировку потребуется много. Кроме того, и точность настройки при ручной балансировке страдает, ведь определять температуру придется, отталкиваясь от личных ощущениях.

Наиболее удобным методом считается проведение регулировочных работ расходомерами, установленными на входе в змеевик. В каждой комнате следует провести отдельную регулировку, при этом учитывается уровень нагрева жидкости и гидравлическое сопротивление.

Всё что необходимо будет делать в последствии, это производить контроль за разницей показателей между контурами, они не должны превышать 0,3 — 0,5 л.

Пред тем как настраивать тёплый пол на коллекторе расходомерами, необходимо понимать — зачем это надо. Задача балансировки — установить потребность каждого ответвления и общий баланс расходов.

Кроме того, правильность настройки расходомеров на коллекторе влияет на качество напольного покрытия при эксплуатации — ведь оно не должно перегреваться. Более высокая температура приведёт к порче напольного изделия, и потребуется его замена.

Принцип действия напольного греющего отопления отличается от других обогревающих устройств. Особенность заключается в разнице температур воды, если в радиаторах циркулирует жидкость, нагретая до 80 градусов, то в тёплом полу 40, при этом поверхность прогревается до 22 градусов.

К сведению! Существует мнение, что тёплая напольная система не нуждается в балансировке, а расход воды в петлях регулируется самостоятельно, при помощи автоматических приборов — термостатов и контролёров, но это неправильное рассуждение.

Регулировочный процесс

Как уже говорилось выше, надо проводить отдельную регулировку каждого контура, с учётом укладочной схемы трубопровода. Ведь объём теплоносителя для каждого змеевика требуется различный, и зависит от его длины.

Определяется данный показатель по формуле — тепловая нагрузка берётся в соотношении к теплоёмкости воды, и к разнице температур на входе и выходе. Перед процедурой надо провести проверку установленного контура на наличие протечек, так как они исказят показатели при регулировке.

Для этого, трубопровод следует заполнить водой и спустить воздух, то есть открыть расходомеры, трёхходовой клапан, воздухоотводчик, и запорные вентили на подаче и обратке.

Данная процедура сопровождается свистящим звуком, когда он прекратится, это говорит о полном выходе воздуха. После чего, все вентиля закрываются кроме одного на подаче, и проводится поочерёдно опрессовка каждого контура.

Затем, можно переходить к регулированию расходомеров тёплого пола, процедура заключается в следующем:

• Вычисляется размер теплоносителя, проходящий за 1 минуту через коллекторную группу. Этот показатель измеряется в литрах, полученное значение берётся за 100%.
• Определяется потребность воды для каждого водяного контура отдельно, в процентах. Затем результат следует перевести в литры в минуту. Начинать надо с самой длинной петли, и при наибольшей мощности, путём открывания регулирующего вентиля на полную мощность.

К сведению! Далее, относительно него будет устанавливаться расход в других змеевиках.

• Корректируется объём подаваемой в магистраль воды расходомерами.

После того как расходомеры настроены, включается циркуляционный насос на распределительном узле. В трубопровод начнёт поступать горячая вода, которая будет вытеснять холодную, эта процедура займёт часа 3.

К сведению! Перед запуском пола в работу, на расходомерах следует выставлять максимальные показатели, обычно они разные для каждой ветки, в последствие их необходимо корректировать, чтоб обогрев был равномерный.

Стоит сказать, что процесс регулировки системы с ротаметром зависит от его модели. Если расходомер без встроенного клапана, то необходим дополнительный запорный элемент, который способствует установке положения «открыто». При этом балансировочный процесс происходит при функционирующем приборе.

Если, в наличии комбинированный тип устройства, то рекомендовано провести предварительную регулировку, путём поворота встроенного вентиля на полную мощность.

Как почистить расходомер

Ревизия (ремонт) расходомера теплых водяных полов

Смотрите это видео на YouTube

Расходомер, как и любое устройство, нуждается в периодическом обслуживании, а точней в чистке. Процесс несложный, и работу под силу сделать своими руками:

1. Закрывается вентиль, путём закручивания по часовой стрелки колпачка.
2. Снимается колба и прочищается, после чего ставится на место. Чистка заключается в протирании её изнутри мягкой тряпочкой или в промывании водой с моющим средством.
3. Затем открывается вентиль, вращением против часовой стрелки.

К сведению! При демонтаже колбы нет необходимости сбрасывать давление в системе, так как клапаны не допустят протечки.

Не редко, при работе коллекторной группы происходит залипание указателя расходомера. Чтобы восстановить его функцию, нужно провести принудительное  открытие отсечного клапана.

Если, при эксплуатировании устройства колба треснула, то её лучше скрутить и поменять на новую, так как трещина может мешать в определении объёма теплоносителя.

Для эффективной работы тёплого водяного пола, требуется не только правильно подобрать модель расходомера, но и произвести грамотный монтаж и настройку. Если вы не уверены в своих силах, то лучше пригласить профессионалов.

Видео инструкции

Коллектор для теплого пола. Три способа настройки расходомеров.

Смотрите это видео на YouTube

Не работает коллектор теплого пола?/ Решение проблемы за минуту!

Смотрите это видео на YouTube

Регулировка расходомеров теплого пола: как настроить их правильно?

Расходомер – это устройство, способствующее корректному функционированию оборудования для обогрева половых покрытий. Приспособление чаще всего используется для балансировки многоконтурных систем с жидким теплоносителем. Установку его производят непосредственно в коллекторе. Обеспечить качественный обогрев здания может только правильный монтаж и регулировка расходомеров теплого пола.

Содержание

• 1 Функциональность и принцип работы расходомера
• 2 Критерии выбора
• 3 Монтаж и регулировка
• 4 Особенности корректировки

Функциональность и принцип работы расходомера

Основной функцией расходомеров или как их еще называют, поплавковых ротаметров в системе теплого пола является регулировка расхода теплоносителя в водяных контурах. Установка такого устройства позволяет:

• избежать перерасхода электрической энергии в процессе нагрева теплоносителя;
• обеспечить равномерный прогрев всех водяных контуров;
• исключить колебание температурного режима в разных комнатах.

Необходимость использования расходомеров возникает в зданиях, где производится обогрев половых покрытий с разной площадью.  Объемные помещения требуют большей длины трубопровода, поэтому прогреваются они менее интенсивно, чем маленького размера комнаты. Поэтому достичь равномерного прогрева и обеспечить комфортную температуру во всем доме можно только с таким приспособлением.

Расходомер для системы обогрева пола представляет собой устройство механического типа с пластмассовым или латунным корпусом. Внутри его находится поплавок из полипропилена. На верхней части корпуса находится прозрачная колба с разметками. В процессе циркуляции теплоносителя поплавок приходит в действие, перемещаясь по направлению вверх-вниз.  Согласно его расположению можно с помощью шкалы определить объем жидкости в трубопроводе.

Критерии выбора

От правильного подбора расходомера зависит качество функционирования системы обогрева теплого пола. Выпускают три вида ротаметров:

1. Измерительный. Такой тип расходомера устанавливается с вентилем ручной регулировки. Управление производится с учетом измерительных показаний.
2. Регулирующий. Выполняет одну только функцию – контроль количества жидко теплоносителя, поступающего в водяные контуры.
3. Комбинированный. Такой прибор совмещает в себе два действия – регулировку и измерение. Стоимость изделия значительно выше от моделей выполняющих однотипные функции.

При покупке расходомера для теплого пола следует обращать внимание та такие параметры изделия:

1. Материал корпуса. Высокой износостойкостью обладают устройства из латуни. Сверху такой корпус должен быть покрыт никелем. Пластмассовые изделия более дешевые, но они имеют пониженный показатель прочности.
2. Целостность прибора. Перед приобретением ротаметра рекомендуется произвести внимательный осмотр корпуса и прозрачной колбы, чтобы исключить наличие трещин или других дефектов.
3. Внутренняя часть. Пружина в середине корпуса расходомера должна быть изготовлена из нержавеющей стали.
4. Колба. Прозрачный колпачок с измерительной шкалой в качественных моделях изготавливается из поликарбоната. Такой материал достаточно крепкий и имеет высокую термостойкость, что особенно важно при использовании в отопительных системах.
5. Технические характеристики. В инструкции, прилагаемой к прибору указателя уровень температуры. Такой показатель должен быть не ниже 110 градусов. Также не менее важным является давление – не менее 10 бар.
6. Максимальное значение пропускной способности.  Ротаметр должен иметь возможность проводить через себя за час не менее 2-4 метров теплоносителя.

Расходомер для теплого пола

К производителю изделия также следует подходить внимание. Основным показателем надежности изделия является наличие сертификата качества и предоставление гарантии, которую ответственные фирмы надают до пяти лет.

Монтаж и регулировка

Согласно указаниям производителей подключение ротаметра осуществляется на обратный коллектор, но существует вариант установки прибора на подачу.

Основным требованием к монтажу устройства является вертикальное его расположение. Такая установка позволяет определять точное значение уровня жидкости в колбе.  Поэтому гребенка должна размещаться строго горизонтально по уровню.

Ротаметр подсоединяется посредством вкручивания в соответствующее гнездо на коллекторе. В комплектацию к прибору входит уплотнительное кольцо и накидная гайка. Дополнительно уплотнять устройство герметиком или другими материалами не нужно.

Рабочий процесс коллектора соединенной цепи – коллектор и расходомер должен быть полностью автоматизированный. Поэтому к системе дополнительно подключается термодатчик. При такой схеме система при достижении заданного температурного режима теплоносителя перекрывает его полный или частичный доступ к контурам.

Монтаж расходомеров теплого пола

Весь монтажный процесс и регулировка ротаметра для теплого пола выполняется в такой последовательности:

1. Расходомер нужно вкрутить в специально предназначенное на коллекторе технологическое отверстие. Прибор устанавливается с помощью ключ строго в вертикальном положении.
2. Провернуть против часовой стрелки и снять прозрачную колбу, расположенную в верхней части корпуса расходомера. После этого необходимо снять кольцо, которое установлено для защиты производителем. Затем одеть колпачок с разметками обратно.
3. За часовой стрелкой выполнить повороты корпуса до необходимого показателя уровня напора. Такое действие представляет собой балансировку скорости потока теплоносителя. При этом заданная величина должна отобразиться на шкале.

После таких действий требуется проверка рабочего процесса всей системы обогрева половых покрытий. Во время эксплуатации теплого пола не следует закрывать колбу на расходомере. Шкала должна быть постоянно на виду, так как иногда возникает необходимость балансировки в ходе работы отопительного оборудования.

Для защиты от внешнего воздействия коллекторную группу вместе с расходомером рекомендуется поместить в специальный шкафчик или сделать нишу в стене с закрывающейся дверкой.

Согласно техническим правилам следует проводить идентичную укладку нескольких контуров, включая их протяжность. Иначе даже использование коллектора с ротаметром не даст положительного результата, и система будет функционировать некорректно.

Особенности корректировки

Для каждой отдельной комнаты поводится отдельная регулировка ротаметров. Управление выполняется согласно схеме установленных контуров. При этом берется во внимание уровня нагрева жидкости и давления.

Рекомендуется выполнять балансировку согласно такой инструкции:

1. Определяется полное количество проходящего за одну минуту через коллектор теплоносителя. Показатели берутся в литрах. Полученное значение принимается за 100 процентов.
2. Вычисляется процентный расход каждого отдельного водяного контура. Результат переводится в литры за минуту.
3. На расходомере выполняется регулировка количества подаваемой жидкости в трубопровод.

С помощью таких действий можно выполнить продолжительную корректировку водяного контура. Чтобы обозначить фактические параметры необходимо наблюдать за показателями расходомера. Согласно наблюдениям можно точно определить расход контуров, подключенных к коллектору.

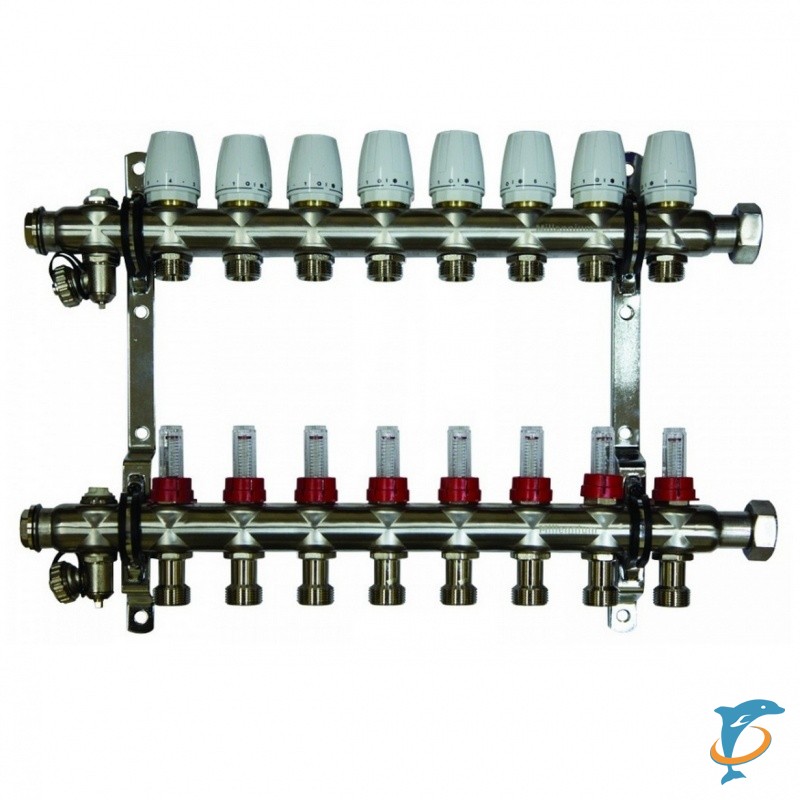

Коллектор с расходомерами для теплого пола

Регулировка расходомера выполняется в зависимости от установленной модели. После подсоединения прибора к коллектору следует выполнить предварительную настройку, установив начальную позицию, которая открывает доступ жидкости.

В ротаметрах без встроенного вентиля, используется дополнительное запорное устройство для установки положения «открыто». При этом балансировка выполняется в процессе функционирования системы.

Комбинированные приборы для учета расхода теплоносителя могут предварительно настраиваться с помощью полных оборотов встроенного вентиля. Каждый виток позволяет уменьшить просвет на установленное значение.

Корректировка расходомера системы обогрева пола выполняется с учетом контроля скорости жидкости за одну минуту – от 0,5 до 5 литров.

Перед началом настройки ротаметра следует проверить состояние установленного контура. Пробное тестирование необходимо чтобы исключить наличие протечек в контуре, которые могут стать причиной искажения показателей в приборе.

Расходомер является важным элементом в многоконтурной системе обогрева половых покрытий. Устройство позволяет обеспечить равномерный поток жидкости во все отдельные трубопроводы.  Чтобы отопительное оборудование функционировало максимально эффективно, следует правильно подобрать ротаметр, а также провести его монтаж и настройку согласно техническим требованиям.
