Все про электропроводку: проектирование, монтаж, подключение, эксплуатация. Из чего состоит электропроводка частного дома или квартиры. Материалы и инструменты для выполнения электромонтажа своими руками. Инструкция по установке электрощита и разводке электрики.
пошаговая инструкция, схема разводки электрики, видео монтажа электропроводки, как правильно провести от щитка
Узнать, как сделать разводку электропроводки можно прочитав эту статью. Штробить или не штробить стены, провода соединять пайкой или достаточно сделать скрутку, какие розетки и выключатели устанавливать.
До начала монтажа следует ознакомиться с основными правилами.
Правила монтажа электропроводки
Электропроводку прокладывают так, чтобы расход материала был минимальный.
При современной стоимости цветного металла это сэкономит значительные средства. Более того, сократив общую длину проводов, минимизируете энергопотери. В каждой квартире есть общая стена, разделяющая комнаты. Монтаж можно выполнять с использованием одной распределительной коробки на оба помещения. Возможен вариант с двумя коробками, которые располагаются по обе стороны стены, но при этом следует делать расстояние как можно меньше.
Использование розеток и высота проводки
Если в одной из комнат на общей стене находятся розетки и планируется расположить такие же на противоположной стороне, разрешается сделать разводку не от коробок, а просто объединив их проводами.
Правильная схема разводки электропроводки в квартире должна предусматривать возможные риски повреждений. Чтобы предотвратить доступ к электрическим проводам домашним питомцам, маленьким детям и самим не запинаться их можно спрятать в стене.
Размещаются провода, отступив от потолка 10-15 см. На этом уровне обычно не вешают картины или фотографии, поэтому риск повреждения будет минимальным.
Но если в комнате планируется устанавливать подвесной потолок, то расположение кабелей будет зависеть от его конструкции.
Тщательно выбирайте высоту розеток
Риски попадания воды
Прокладывать проводку нужно так, чтобы исключить возможность попадания на нее или распределительные коробки воды. Не стоит устанавливать розетки или выключатели, а также делать разводку в помещениях с высокой влажностью и температурными перепадами. Поэтому в туалетах и ванных комнатах проводиться только освещение, а наличие электрофурнитуры не желательно.
Обратите внимание!
Если в доме отсутствует заземляющий контур и разводка выполняется двумя проводами, то в этих помещения запрещается использовать розетки.
Также схема разводки электрики не должна предусматривать установку распределительных коробок, выключателей или розеток на наружных стенах и в полах.
Пожарная безопасность
При планировании разводки и подборе подходящего сечения проводов нужно учитывать возможность их нагрева и возгорания конструкции.
Поэтому прокладывать провода следует в максимально возможном удалении от легковоспламеняющихся предметов и элементов конструкции.
Обычно в квартирах соединение проводов в распределительных коробках осуществляется простой скруткой. Для этого нужно очистить объединяемые провода от изоляции примерно на 5 см от концов. При помощи плоскогубцев плотно скрутить их вместе и заизолировать изолентой или использовать специальные колпачки.

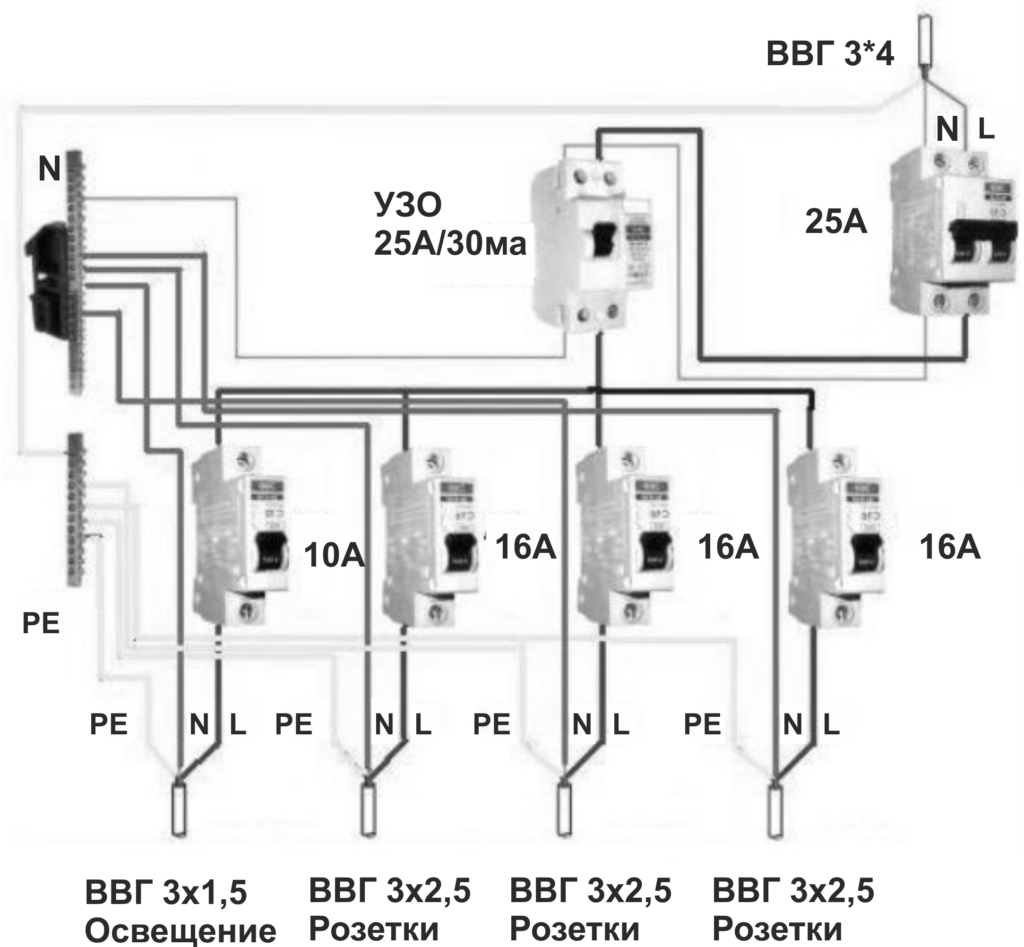

На фото схема разводки электропроводки в квартире
Правильное соединение проводов
Для правильного объединения проводов потребуется паяльник, припой и флюс. Каждый очищенный от изоляции провод сначала облужается, а том впаивается в схему. При этом необходимо оставлять небольшой запас провода в коробке на случай выполнения работ в будущем.
Методы электроразводки
Монтаж электропроводке в однокомнатной квартире может быть выполнен открытым, закрытым или скрытым под элементы конструкции способом.
Открытый способ подразумевает прокладку без использования дополнительной изоляции.
Это самый дешевый и опасный метод, который желательно не применять на практике. При крайней необходимости следует использовать провода с надежной изоляцией.
Разводку проводов открытым методом иногда делают в пластиковых коробах или гофрорукаве. Применяется в офисах и в общественных заведениях.
Кабели можно спрятать под облицовочный материал, которым обшиты или покрыты стены. Например, убрать под гипсокартон или штукатурку.
Самым популярным и безопасным способом является закрытая электроразводка в штрабе или проложенная в специальной трубе. Это возможно, только если на стадии строительства в стены, потолок или пол были вмонтированы эти трубы.
На фото разводка электрики своими руками
Закрепление проводов и коробок
Если поверхность стен не облицована, разводку проводов своими руками можно выполнить, используя алебастр. С помощью шпателя на небольшой участок стены наносится материал и вдавливается провод. Алебастр твердеет быстро, придется придерживать проводку в течение 30-40 секунд до полного засыхания.
Расстояние между местами крепления не должно превышать 50 см и кабель должен плотно прилегать к поверхности.
Можно использовать специальные скобы, которые вбиваются в швы между строительным материалом.
Обратите внимание!
Расстояние между креплениями желательно делать небольшое в зависимости от веса выбранного кабеля.
Монтажные скобы можно сделать из гвоздей. Вбив в стену наполовину, они загибаются при помощи молотка, образуя требуемое крепление.
[rek_custom1]
Особенности крепления проводки
При закреплении проводки на стенах с использованием только алебастра есть один недостаток. Раствор быстро сохнет и приходиться постоянно замешивать свежий. Скобы удерживают провод не недостаточно прочно и могут отваливаться в процессе ремонтных работ. Гвозди в процессе крепления способны незаметно для монтажника повредить провод и вызвать короткое замыкание.
Разводку проводов на кухне лучше крепить, используя скобы и дополнительно замазывать алебастром или шпатлевкой.
В этом помещении обычно прокладываются тяжелые кабели, рассчитанные на большую нагрузку, поэтому между скобами нужно делать расстояние поменьше.
Иногда нужно штробить как стены, так и пол
Штробление стен
Проще и быстрее выполнить штробление вручную. Стены в обычных квартирах покрыты известковой или цементно-известковой смесью, толщина которой не превышает сантиметра. Она имеет невысокую прочность, поэтому если несколько раз в одном месте провести обыкновенной отверткой, то получиться хорошая штраба, которую можно использовать для прокладки провода. Если отделку сделали из достаточно крепкого материала или ее глубина недостаточная для разводки, то придется использовать специальный инструмент. Для этого прекрасно подойдет болгарка или перфоратор.
Штробление стен в панельном доме
В таких зданиях все стены, потолки и полы имеют повышенную прочность. Преимуществом таких поверхностей является то, что они ровные. Штробить их не желательно. Такая разводка электрики в квартире занимает много времени, от нее много пыли и шума.
Если платинируется установить подвесные потолки, то идеальным вариантом будет сделать разводку открытым методом. При этом кабеля следует проводить под потолком с использованием гофрорукава или монтажного короба. Подвесной потолок должен полностью скрыть электропровода.
При утеплении стен изнутри материал можно использовать для того, чтобы скрыть проводку. Выполнять разводку можно, только если стены не промерзают при низких температурах и на них не образуется конденсат. Провода прокладывают на уровне пола, потолка, в панельных швах. В продаже имеются специальные плинтусы как для пола, так и для потолка. В них есть полости, предназначенные для прокладки кабелей. Для того чтобы установить розетки и выключатели стены придется штробить.
Как сделать разводку электропроводки видео:
Как проложить электропроводку в доме
Прокладка электропроводки в доме — потенциально опасная задача. ФОТО | COURTESY Изучение того, как самостоятельно провести электропроводку в доме, — это большой шаг к осуществлению вашей давней мечты о самостоятельной электропроводке в вашем доме.
В то время как электрическая проводка — это задача, которую лучше всего выполнить электрику, можно выполнить электрическую проводку в доме своими руками, выполнив следующие простые шаги:0010 1. Отключите питание
Отключение питания — это первое, что нужно сделать, прежде чем пытаться проложить электропроводку в вашем доме. Попросите вашего поставщика электроэнергии отключить подачу электроэнергии в ваш дом или, по крайней мере, отключить провода от вашего домашнего счетчика.
2. Установите электрический щит
Установите электрический щит в том месте, где провода от поставщика электроэнергии входят в ваш дом. С помощью молотка и отвертки проделайте в панели отверстия для проводов питания.
Пропустите кабели и закрепите зажимы. Ослабьте наконечники на латунных шинах, вставьте красный кабель в одну шину, а черный — в другую, затем закрепите наконечники. Привяжите белый кабель к серебряной шине.
3. Установите соединение
Вбейте металлический заземляющий стержень в почву и протяните медный провод восьмого калибра от платы к валу.
Привяжите один конец стержня к заземляющему зажиму, а другой конец к шине заземления на плате обслуживания.
Если водопроводные трубы проходят в ваш дом, найдите поблизости заземляющую шину и прикрепите ее к трубам с помощью другого куска провода восьмого сечения.
4. Добавьте автоматический выключатель
Подключите каждую электрическую цепь в доме к сервисному щитку с помощью автоматического выключателя. Пропустите каждый кабель через выбивное отверстие в плату, к которой вы прикрепили зажим.
СВЯЗАННЫЕ: Как сократить счета за электроэнергию в вашем доме
Подсоедините белый провод каждого кабеля к серебряной шине, заземляющий провод к заземляющей шине, а черный провод к раздельным выключателям в паре.
5. Оптимизация автоматического выключателя
Проложите кабели от доски по лошади, проделав отверстия в стенах и полу по мере необходимости.
Спроектируйте свои цепи таким образом, чтобы сократить длину необходимого кабеля и предотвратить перегрузку выключателя в любой цепи из-за слишком большого количества элементов.
Прикрепите кабели к стойкам стен, балкам пола и стропилам крыши, чтобы избежать неприятностей, связанных с расшатыванием кабелей по всему дому.
6. Установите электрическую коробку
Закрепите электрическую коробку в каждом месте розетки, выключателя или светильника. Довольно часто можно крепить коробки к шпилькам или стропилам.
Однако, если стена уже закрыта, вы можете приобрести коробку для переделки, которая соединяется непосредственно с гипсокартоном.
Предупреждение: При прокладке электропроводки дома никогда не соединяйте два кабеля вне электрической коробки. Опасно оставлять открытыми скрученные и закрытые кабели.
7. Сечение кабелей
Размер кабелей определяется автоматическим выключателем, управляющим цепью. Вы можете использовать провод калибра 14 для выключателей на 10 и 15 ампер. Однако для выключателей на 20 ампер вам понадобится кабель калибра 12, который толще.
Используйте четырехжильный провод калибра 10 для каждого 240-вольтового приложения, требующего 30-амперного выключателя.
Используйте провод калибра 8, если для устройства требуется выключатель на 50 ампер. Имейте в виду, что каждый прибор на 240 вольт должен быть подключен к отдельной цепи.
Заявление об отказе от ответственности: Прокладка электропроводки в доме является потенциально опасной задачей. Прежде чем приступить к проекту, рекомендуется пройти краткий курс по электромонтажу.
Никогда не пропускайте новости. Подпишитесь на наши новости.
Рубрики:Советы строителям
Джеймс Бараза, выпускник машиностроительного факультета JKUAT, специализируется на тяжелом оборудовании и имеет более чем 10-летний опыт работы в строительной отрасли и технические знания в своих отчетах.
Электрические проекты, которые можно и нельзя делать своими руками
Электрические проекты — всегда сложная задача. Хотя некоторые из них могут показаться простыми поначалу, могут быть некоторые скрытые сложности или требования, которые вам понадобятся для их выполнения.
Некоторые электрические проекты требуют разрешения, а другие требуют сертификации, если вы хотите выполнить их самостоятельно. Вот почему иногда лучше доверить выполнение работы сертифицированному специалисту, который обладает знаниями для обеспечения безопасности.
Это также может вас заинтересовать: Как починить электрические шнуры и кабели
Вот список проектов, которые вы можете выполнить самостоятельно, а также те, которые вы должны оставить на усмотрение лицензированных подрядчиков.
Электрические проекты своими руками
Замена лампочки
Замена лампочки довольно проста и не требует каких-либо сложных процедур. Переход на лампочки, которые являются более энергоэффективными или более яркими, может творить чудеса для вашего дома. Только не забудьте сначала отключить питание и встать на устойчивую платформу, чтобы снизить риск падения.
Добавление потолочного вентилятора
Потолочный вентилятор может добавить дополнительное освещение в помещение, сделать его ярче, а также улучшить вентиляцию воздуха.
К счастью, это простой проект, с которым может справиться средний домовладелец. Как всегда, убедитесь, что питание отключено заранее и что вы знакомы с цветами переключателей. Большинство потолочных вентиляторов поставляются с конкретными и простыми инструкциями, которым вы можете следовать, чтобы настроить вентилятор.
Установка выключателей
Установка выключателя света может быть немного сложнее, чем другие электрические проекты, сделанные своими руками, но все же выполнима для обычного человека. Однако, если это требует много переделки или перестановки вещей, лучше вызвать профессионала. Просто отключите выключатель в этом районе и рассмотрите возможность проверки проводов на наличие тока с помощью тестера напряжения в качестве дополнительной меры предосторожности. Если вы ранее не маркировали свою печатную плату, чтобы определить переключатели, к которым относится каждый выключатель, сейчас самое время сделать это. Это может значительно ускорить рабочий процесс в будущем для любого из ваших проектов.
Другие статьи по теме:
- Как установить потолочный светильник: пошаговое руководство Розетка
- для меня: сколько стоит заменить электрические розетки?
- Как установить или заменить дверной звонок
- Сколько стоит ремонт электрооборудования? Подробное руководство
- Сколько стоит замена электрической панели и розеток на GCFI?
Вызовите электрика для этих проектов
Замена автоматического выключателя
Автоматический выключатель отвечает за предотвращение электрических перегрузок, которые могут вызвать перегрев и в худшем случае привести к пожару. Вы не хотите рисковать, когда дело доходит до замены автоматического выключателя из-за его важной функции в обеспечении правильной работы вашей электрической системы.
Если автоматический выключатель постоянно срабатывает, возможно, вы потребляете больше электроэнергии, чем он может обеспечить. В этих случаях вам может потребоваться модернизация с более мощным автоматическим выключателем.
Другим признаком того, что вам требуется замена, является запах гари, видимые ожоги или черные пятна вокруг него. Замена автоматического выключателя включает в себя множество активных цепей и проводов, поэтому вместо того, чтобы пытаться сделать это самостоятельно, обратитесь к профессионалу, чтобы заменить его.
Установка выделенных цепей
Если вы недавно купили новый прибор, например электрический водонагреватель или холодильник, потребляющий много электроэнергии, вам может потребоваться установить для него выделенную цепь. Это важно для предотвращения электрических перегрузок для существующих цепей, которые могут не справиться с дополнительным выходом.
Принимая во внимание стоимость вашего нового устройства, может возникнуть соблазн сэкономить деньги, установив выделенную цепь самостоятельно. Однако это лишь дополнительные расходы, с которыми вам придется иметь дело. Установка выделенной цепи требует профессиональных знаний, чтобы уменьшить количество ошибок и гарантировать, что автоматический выключатель не срабатывает постоянно.
Замена или установка электропроводки
Замена старой электропроводки обязательна, если вы живете в старом доме. В старых домах не всегда есть возможность удовлетворить потребности в электроэнергии новых устройств и приборов. Однако для этой работы вам необходимо нанять опытного электрика. Неисправная проводка является частой причиной домашних пожаров, а неправильная работа может привести к дорогостоящему ремонту в будущем. Если вы планируете продать свой дом в ближайшее время, неправильная проводка также может привести к неудачной проверке дома. Затраты, которые вы сэкономите на самостоятельном монтаже проводки, рано или поздно аукнуться вам сторицей.
Замена неисправных розеток
Розетку можно установить самостоятельно. Тем не менее, есть некоторые предупреждающие знаки, которые сигнализируют о том, что вам, вероятно, следует сначала взглянуть на это профессионально. Розетки, которые выглядят сгоревшими или сильно горячими, могут указывать на проблему в проводке за ними.
